Тип продукта	Аналоговая камера видеонаблюдения, универсальный аналоговый корпус 700 ТВЛ

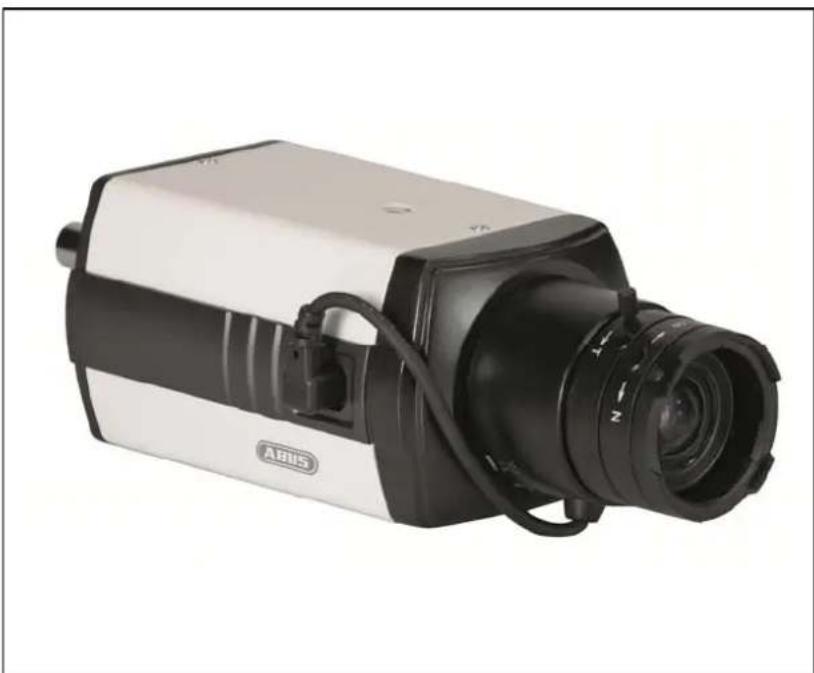

Марка / Модель	ABUS TVCC91500
Датчик изображения	1/3" SONY SUPER HAD II CCD
Разрешение	700 ТВЛ
Пиксели	1028 (Ш) x 596 (В) всего, 976 (Ш) x 582 (В) полезных
Переключение день/ночь	Электромеханический ИК-фильтр, автоматический или внешний
Минимальная освещенность	0,1 Лк (цвет), 0,01 Лк (ч/б), 0,0001 Лк (Slow-Shutter 256x)
Основные функции	WDR, BLC, HLC, маскирование приватных зон (15 зон), цифровой зум, стабилизатор изображения (DIS), функция Defog, детектор движения, OSD
Видеовыход	BNC, PAL
Питание	12 В пост. тока ±10% или 24 В пер. тока ±10%, макс. 5 Вт (10 Вт с ИК-фильтром)
Размеры (В x Ш x Г)	69 x 56 x 113,3 мм
Вес	400 г
Рабочая температура	от -10 °C до 50 °C
Влажность	макс. 90 %
Обслуживание и очистка	Чистить сухой тканью, без химикатов. Не вскрывать, нет деталей, требующих обслуживания
Безопасность	Отключать перед установкой, соблюдать напряжение, использовать защиту от перенапряжений, установка квалифицированным специалистом
Запчасти / Ремонтопригодность	Объектив не входит в комплект. Внутренние детали не подлежат ремонту пользователем. Гарантия аннулируется при вскрытии
Общая информация	Использование внутри помещений, для наружного использования требуется внешний корпус. Соответствует европейским директивам

Часто задаваемые вопросы - TVCC91500 ABUS

Какое напряжение питания у камеры TVCC91500?

Камера работает от 12 В пост. тока ±10% или 24 В пер. тока ±10%. Максимальное потребление 5 Вт (10 Вт с включенным ИК-фильтром).

Как установить камеру ABUS TVCC91500?

Перед установкой отключите питание. Закрепите камеру на подходящем кронштейне (не входит в комплект) с помощью резьбы 1/4 дюйма. Подключите питание (12 В пост. тока или 24 В пер. тока без полярности) и коаксиальный видеокабель RG59 с разъемом BNC. Максимальная длина видеокабеля 150 м.

Можно ли использовать эту камеру на улице?

Камера предназначена для использования внутри помещений. Для использования на улице необходимо использовать подходящий наружный защитный корпус.

Как настроить баланс белого?

Через меню OSD перейдите в ADVANCED MENU > WHITE BAL. Вы можете выбрать между ATW (автоматический), PUSH, USER1/2 (ручной) или MANUAL (кривая черного тела). Отрегулируйте усиление синего и красного по мере необходимости.

Как включить детектор движения?

В меню OSD выберите MOTION DET и установите значение ON. Вы можете настроить чувствительность (0-127) и интервал (0-127). Определите зоны обнаружения с помощью AREA SEL и границы TOP/BOTTOM/LEFT/RIGHT.

Что делать, если изображение слишком темное или слишком светлое?

Используйте меню PICT ADJUST в OSD для регулировки яркости (BRIGHTNESS), контраста (CONTRAST) и резкости (SHARPNESS). Включите WDR/ATR-EX для компенсации сильного контраста.

Как скрыть приватную зону на изображении?

Перейдите в PRIVACY MASK в меню OSD. Активируйте зону (AREA SEL), настройте ее положение и цвет. Вы также можете выбрать эффект мозаики (MOSAIC). Можно настроить до 15 зон.

Как сбросить камеру к заводским настройкам?

В меню OSD перейдите в MAINTENANCE (страница 2/2) и выберите CAMERA RESET. Подтвердите, чтобы восстановить все параметры по умолчанию.

Какие аксессуары поставляются с камерой?

В комплект поставки входят камера, крепежные детали (винты и т.д.) и инструкция по эксплуатации. Объектив не входит в комплект; его необходимо приобрести отдельно.

Как чистить камеру?

Отключите питание. Используйте чистую сухую ткань. Для стойких загрязнений слегка смочите ткань теплой водой. Никогда не используйте химикаты или жидкости внутри камеры.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TVCC91500 ABUS

RU Инструкция по эксплуатации

D	Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.	DK	Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part.Læs derfor denne manual grundigt igennem også for fremtiden.Indholdet kan ses med sideanvisninger kan findes i indekset på side 82.
GB	These user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party.Therefore look after these operating instructions for future reference!A list of contents with the corresponding page number can be found in the index on page 26.	PL	Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości!Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie 100.
F	Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 44.	RU	Данная инструкция по эксплуатации содержит важные указания по вводу в эксплуатацию и обращению с продуктом. Примите это во внимание, также при передаче продукта в пользование третьим лицам.По этой причине сохраните данную инструкцию для повторного прочтения!Вся информация отражена в Содержании с указанием соответствующих номеров страниц на Странице 119.
NL	Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze huddleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 63.

TVCC91500

Инструкция по эксплуатации

Версия 07/2014

CE

Русский перевод оригинальной инструкции по эксплуатации на немецком языке. Сохраняйте для дальнейшего использования!

Введение

Уважаемый клиент!

Благодарим вас за приобретение данного изделия.

Данное устройство соответствует требованиям действующих директив ЕС. Декларация о соответствии доступна по адресу:

Чтобы сохранить устройство в данном состоянии и обеспечить его безопасную эксплуатацию, вы как пользователь обязаны соблюдать данную инструкцию!

Перед вводом устройства в эксплуатацию ознакомьтесь с полной инструкцией и обратите внимание на указания по эксплуатации и технике безопасности!

Все названия фирм и продуктов являются торговыми марками соответствующих владельцев. Все права защищены.

Если у вас возникли вопросы, обратитесь к вашему специалисту по монтажу или дилеру по продажам.

Исключение ответственности

Данная инструкция по эксплуатации была составлена самым тщательным образом. В том случае, если вы все же заметите упущения или неточности, сообщите нам о них в письменной форме по адресу, указанному на обратной стороне руководства.

Компания ABUS Security-Center GmbH & Co. KG не несет ответственности за технические и типографские ошибки и оставляет за собой право в любой момент времени вносить изменения в изделие и инструкции по эксплуатации без предварительного уведомления.

Компания ABUS Security-Center не несет ответственности за прямой и косвенный ущерб, возникший в связи с оснащением, качеством работы и применением данного изделия. Компания не предоставляет какой-либо гарантии на содержание данного документа.

Пояснения к символам

	Заключенный в треугольник символ молнии используется в том случае, если существует непосредственная угроза для здоровья, например вследствие поражения электрическим током.
	Заключенный в треугольник восклицательный знак указывает на важные и необходимые для соблюдения указания в данной инструкции.
	Данный символ используется там, где даются особые рекомендации и указания по эксплуатации.

Важные указания по технике безопасности

	Гарантия не распространяется на случаи ущерба, вызванного несоблюдением данной инструкции по эксплуатации. Мы не несем ответственности за косвенный ущерб!
	Мы не несем ответственности в случае материального ущерба и вреда для здоровья, причиненного в результате неправильного обращения с устройством или несоблюдения указаний по технике безопасности. В этих случаях все гарантийные обязательства теряют силу!

Уважаемые клиенты, данные указания по технике безопасности и предупреждения об опасности предназначены не только для защиты вашего здоровья, но и защиты устройства. Внимательно ознакомьтесь со следующими пунктами:

• Внутри изделия нет частей, требующих технического обслуживания. Кроме того, в случае разборки изделия удостоверение о допуске к эксплуатации (СЕ) и гарантия теряют свою силу.
• Падение даже с небольшой высоты может привести к повреждению изделия.
• Устанавливайте изделие так, чтобы прямые солнечные лучи не могли попасть на регистратор изображения. Соблюдайте указания по монтажу в соответствующей главе данной инструкции по эксплуатации.
• Устройство предназначено для использования в помещениях. Для использования вне помещений требуется защитный корпус.

Во время эксплуатации избегайте следующих неблагоприятных условий окружающей среды:

• Сырость или чрезмерная влажность воздуха
  • Экстремально низкие и высокие температуры
  • Прямое солнечное излучение
• Пыль или воспламеняющиеся газы, пары или растворители
• Сильные вибрации
  • Сильные магнитные поля, например вблизи машин и громкоговорителей
• Запрещается устанавливать камеру на неустойчивых поверхностях.

Общие указания по технике безопасности:

• Не оставляйте упаковочный материал без внимания! Пластиковые пакеты и пленка, части упаковки из пенопласта и т. д. могут стать опасной игрушкой для детей.
• Из соображений безопасности камеру видеонаблюдения нельзя давать детям, так как она содержит мелкие детали, которые дети могут проглотить.
• Не вставляйте мелкие предметы внутрь устройства через отверстия.
• Используйте исключительно дополнительное оборудование и комплектующие, указанные производителем. Не подключайте к камере несовместимые с ней устройства.
• Соблюдайте указания по технике безопасности и инструкции по эксплуатации остальных подключенных устройств.
• Перед применением проверьте изделие на отсутствие повреждений. В случае их обнаружения не используйте изделие!

- Соблюдайте пределы рабочего напряжения, указанные в технических данных. Высокое напряжение может привести к повреждению изделия и представляет угрозу для вашей безопасности (удар электрическим током).

Указания по технике безопасности

1. Электропитание: обратите внимание на указанные на заводской табличке напряжение питания и потребление тока.
2. Перегрузка

Не допускайте перегрузки штепсельных розеток, удлинительных кабелей и адаптеров, так как это может привести к пожару или удару током.

1. Очистка

Производите очистку устройства только влажной салфеткой без применения чистящих средств. При этом необходимо отключить устройство от сети.

Предупреждение

Перед первым вводом в эксплуатацию необходимо принять во внимание все указания по технике безопасности и эксплуатации!

1. Соблюдайте следующие указания во избежание повреждений сетевого кабеля и штекера:

2. При отключении устройства от сети тяните за штекер, а не за провод сетевого кабеля.

3. Следите за тем, чтобы сетевой кабель находился как можно дальше от приборов отопления во избежание оплавления пластиковой оболочки кабеля.

4. Следуйте данным указаниям. Их несоблюдение может привести к поражению электрическим током.

5. Запрещается открывать корпус или сетевой блок питания.

6. Запрещается помещать металлические и огнеопасные объекты внутрь устройства.

7. Во избежание повреждений вследствие повышенного напряжения питания (например, при грозе) используйте электрический предохранитель.

8. Немедленно отключите неисправные устройства от сети электропитания и свяжитесь с вашим дилером.

При установке в существующую систему видеонаблюдения убедитесь в том, что все устройства отключены от сети электропитания и цепи низкого напряжения.

В случае сомнений не производите монтаж, установку и прокладку кабеля самостоятельно, а предоставьте это специалистам. Ненадлежащее и неквалифицированное выполнение работ по электромонтажу и установке приборов в домашних условиях представляет собой опасность не только для вас, но и для других лиц.Соединяйте кабелем установленные устройства так, чтобы сеть напряжения питания и цепь низкого напряжения были проложены отдельно друг от друга, не пересекались и не могли пересечься в случае неисправности.

Распаковка

Во время распаковки обращайтесь с устройством с особой осторожностью.

При повреждении оригинальной упаковки прежде всего необходимо проверить устройство. В случае выявления повреждений устройства отошлите его вместе с упаковкой обратно и сообщите об этом в службу поставки.

Содержание

1. Использование по назначению....120
2. Комплект поставки .... 120
3. Свойства и функции .... 120
4. Техническое описание камеры 121
5. Монтаж/установка....123
   5.1 Монтаж камеры.... 123
   5.2 Электропитание....123
   5.3 Прокладка видео-кабеля 123
6. Экранное меню (OSD) 124
7. Техническое обслуживание и очистка....132
   7.1 Техническое обслуживание 132
   7.2 Очистка 132
8. Утилизация....132
9. Технические данные .... 133

1. Использование по назначению

Универсальный аналоговый модуль 700 ТВЛ предназначен для дневного и ночного наблюдения. Универсальный аналоговый модуль 700 ТВЛ оснащен высококачественным регистратором изображения. Вместе с записывающим устройством или монитором наблюдения он предназначен для ведения видеонаблюдения. Устройство предназначено для использования в помещениях. Для использования вне помещений требуется защитный корпус.

2. Комплект поставки

Универсальный аналоговый модуль 700 ТВЛ включая установочный материал, без объектива

Инструкция

3. Свойства и функции

• Универсальный аналоговый модуль 700 ТВЛ
- Высокая точность передачи деталей благодаря разрешению модуля 700 ТВЛ
- Функция WDR для компенсации высокой контрастности изображения
• Функция маскировки частных зон
- Экранное меню для удобной настройки параметров камеры

1. Техническое описание камеры


1	Крепежная база для кронштейна камеры
2	Подключение объектива (интерфейс с автоматической диафрагмой)
3	Настройка второго фокуса
4	Объектив (не входит в комплект поставки)

5	Переключающий вход (мостик относительно массы), переключающий выход (открытый коллектор, 5 В пост. тока, макс. 200 мА), заземление
6	Переключение дневного/ночного режима
7	Интерфейс RS485
8	Выход видеосигнала
9	Светодиод состояния (активен при поданном напряжении)
10	Заземление
11	Подключение питания 12 В пост. Тока / 24 V AC
12	Переключение типа объектива DD/VD
13	Кнопки управления экранного меню OSD

Подключение	Описание	Макс. нагрузка
OUT:Выход аварийного сигнала	Выход аварийного сигнала включается или через встроенный детектор движения, или через вход аварийного сигнала.Выход аварийного сигнала представляет собой транзисторный выход (открытый коллектор) с макс. допустимой нагрузкой 200 мА тока переключения. Выход сконструирован исключительно как коммутационный выход. Для использования необходимо подключение внешнего электропитания.	200 мА
G: Масса	Заземление
IN: Вход аварийного сигнала	Активация цифрового входа путем подсоединения разъемов IN и G.
D/N Подключение светочувствительного реле (LDR = Light Dependent Resistor) для управления функцией дневного/ночного наблюдения.

5. Монтаж/установка

5.1 Монтаж камеры

ВНИМАНИЕ!

Во время монтажа камера должна быть отключена от сети электропитания.

Для установки правильного кронштейна для камеры на верхней и нижней стороне камеры имеются цоколи с резьбой (1/4 дюйма).

	ВНИМАНИЕ!Перед началом установки убедитесь в том, что напряжение электросети соответствует номинальному напряжению камеры.
		(1) 12 В пост. тока/24 В перем. тока

Требуемое электропитание для камер – 12 В пост. тока или 24 В перем. тока. Для питания постоянным напряжением полярность можно не учитывать.

5.3 Прокладка видео-кабеля

Для передачи видеосигнала на конвертер, монитор или регистратор необходимо к разъему VIDEO OUT (выход видеосигнала) подключить коаксиальный кабель типа RG59 с разъемом BNC (штырь). Длина кабеля для присоединения к другому устройству не должна превышать 150 метров. Для увеличения радиуса действия могут быть использованы соответствующие усилители сигнала.

6. Экранное меню (OSD)

Если нажать на кнопку для управления меню OSD, откроется экранное меню OSD. С помощью этого экранного меню могут быть выполнены подробные настройки.

SETUP MENU

PAGE 1/2

SCENE SELECT CUSTOM

PICT ADJUST ↓

EZOOM OFF

DIS OFF

PRIVACY MASK ↓

MOTION DET OFF

SYS SETTINGS ↓

EXIT

SETUP MENU

PAGE 2/2

LANGUAGE ENGLISH

VERSION 1.0

MAINTENANCE ↓

Страница 1/2
Функция Описание
SCENE SELECT	Камера предлагает различные предварительные настройки, в соответствии с разными условиями окружающей обстановки.CUSTOM (определяется пользователем): Все подфункции могут быть настроены вручную на окружающую обстановку.FULL AUTO: Этот режим может использоваться при различных сценах, он не настроен на условия какой-то одной окружающей обстановки.INDOOR: Этот режим настроен на условия в помещениях.OUTDOOR: Этот режим настроен на уличные условия.BACKLIGHT: Этот режим применяется в сценах с комнатным и уличным освещением, например, во входных проемах с направлением съемки изнутри наружу.ITS: Этот режим специально настроен на подвижные объекты.
PICT ADJUST	Настройки параметров изображения, таких как яркость или контрастность
EZOOM	Настройки для цифрового изменения масштаба
DIS	Настройки для цифровой функции стабилизации изображения
PRIVACY MASK	Настройки маскировки частных зон
MOTION DET	Настройки распознавания движения
SYS SETTINGS	Общие системные настройки
EXIT	Выход из меню камеры

Страница 2/2
Функция Описание
LANGUAGE	Отображение настроенного языка OSD (экранного меню).
VERSION	Отображение текущей установленной версии встроенного ПО.
MAINTENANCE	Возврат всех параметров камеры к заводским настройкам.

SCENE SELECT

Следующие опции настройки описаны для выбора «CUSTOM». Эта опция содержит полный функциональный объем в подменю SCENE SELECT.

Только подфункции для других опций выбора (FULL AUTO, INDOOR, OUTDOOR, BACKLIGHT, ITS) активируются или деактивируются стандартным образом.

ADVANCEC MENU

PAGE 1/2

SHUTTER/AGC AUTO↓

WHITE BAL ATW↓

HLC/BLC

WDR/ATR-EX WDR↓

DNR

DAY/NIGHT AUTO↓

IR OPTIMIZER OFF

RETURN

ADVANCED MENU

PAGE 2/2

LENS SHD COMP OFF

DEFOG

OFF

FLK LESS OFF

ANTI CR OFF

RETURN

Страница 1/2

Функция Описание

SHUTTER/AGC

Эти настройки отвечают за освещение изображения камеры.

AUTO:

AE LEVEL (1-250): Настройка целевого значения автоматического освещения (средняя яркость изображения). AGC MAX (6-44,8 dB): Настройка максимального значения усиления

SENSE UP (OFF, AUTO): AUTO: Автоматическое продление времени освещения, чтобы получить более светлое изображение OFF: функция деактивирована.

MANUAL: Ручная настройка времени освещения SHUTTER (x256-x2, 1/50-1/10000): Настройка времени освещения AGC MAX (6-44,8 dB): Настройка максимального значения усиления

FIX: Фиксация настроек освещения для текущего момента времени

WHITE BAL

Эта функция выполняет настройку баланса белого, чтобы обеспечить реалистичное цветное изображение.

ATW: Auto Tracking White Balance – автоматическая регулировка баланса белого в диапазоне 1 800-10 500 К. SPEED (0-255): Скорость регулировки DELAY CNT (1-255): Задержка перед регулировкой ATW FRAME (1-255): Расчетный интервал ENVIRONMENT (INDOOR, SUNNY, SHADE, AUTO): Предварительная настройка для корректировки в зависимости от света окружающей среды

PUSH: Непрерывная настройка баланса белого без ограничения цветовой температуры. Очень насыщенные цвета видеоизображения могут влиять на результат.

	USER1/2: Ручная настройка синего и красного, определяемая пользователем. Можно создать 2 различных набора параметров.B-GAIN (0-255): Коэффициент усиления синегоР- Gain (0-255): Коэффициент усиления красногоМANUAL: Настройка баланса белого на основе кривой черного,64 ступени.LEVEL (0-63): 64 ступени настройкиPUSH LOCK: Выполнение настройки баланса белого как PUSH и длительное использование этих значений.
HLC/BLC	OFF: Функции деактивированыHLC: Компенсация наиболее ярких участков изображения –начиная с определенного значения яркости, участок будетвыделяться черным. Края объектов при этом будутотображаться более четко.BLC: Компенсация контрового света – темные участкиподсвечиваются, при этом яркость светлых участков сохраняется.
WDR/ATR-EX	Функции для компенсации больших различий контрастностиOFF: Функции деактивированыATR-EX: Расчет функции WDR с помощью ПОСОНTRAST (LOW, MID, HIGH): Настройка контрастностиL O W :M I D :H I G H :CLEAR FACE (OFF, LOW, MID, HIGH):Функция усиления для частоповторяющихся частей изображенияWDR: Функция WDR с двойным освещением изображенияCONTRAST (LOW, MID, HIGH): Настройка контрастностиL O W :M I D :H I G H :CLEAR FACE (OFF, LOW, MID, HIGH):Функция усиления для частоповторяющихся частей изображения
DNR	Функция для уменьшения шумов изображения.LEVEL (0-6): Чем больше значение, тем меньше шумыизображения.
DAY/NIGHT	Настройки для переключения «день/ночь»AUTO: Автоматическое переключение в ночной режимBURST (OFF, ON): OFF: Черно-белое изображение вночном режимеON: Цветное изображение в ночномрежимеСNTL SIGNAL (INT, EXT1, EXT2):INT: Переключение на основезначений яркости изображенияEXT1: Переключение с помощьювнешнего сигнала на входе D/N( инвертирован)
	EXT2: Переключение с помощью внешнего сигнала на входе D/NDELAY CNT (0-255): Задержка переключенияDAY->NIGHT: Порог переключения с дневного на ночной режимNIGHT->DAY: Порог переключения с ночного на дневной режимDAY: Камера остается фиксированно в дневном режимENIGHT: Камера остается фиксированно в ночном режимEBURST (OFF, ON): OFF: Черно-белое изображение в ночном режимЕОН: Цветное изображение в ночном режиме
IR OPTIMIZER	Функция по улучшению качества изображения в ночном режиме при использовании внешних ИК-прожекторовOFF: Функция деактивированаОН: Функция активированаMODE (AUTO, CENTER): Диапазон эталонных значений для расчетаAUTO: АвтоматическиCENTER: Средний диапазонIR AREA: TOP (0-6): Верхняя граница диапазонаBOTTOM (0-6): Нижняя граница диапазонаLEFT (0-8): Левое ограничениERIGHT (0-8): Правое ограничениEWEIGHT (0-15): ВесомостьLEVEL (0-12): Степень улучшения. Чем выше значение, тем больше камера пытается улучшить изображениеIR LED:OFF: Выкл.FIX: Фиксированная ступень интенсивностиLEVEL (0-255): Выбор ступениDAY/NIGHT: Эталонным значением для силы ИК-света является текущая настройка автоматической выдержкиLEVEL MIN (1-255): Минимальная интенсивностьLEVEL MAX (1-255): Максимальная интенсивностьCOLOR NIGHT: Цветовое изображение в ночном режимеOFF: Функция деактивированаОН: Функция активированаCOLOR GAIN (LOW, MID, HIGH): Усиление цветаL O W :M I D :H I G H :IR SHADE COMP: Компенсация неравномерной ИК-подсветки на видеоизображении (углы темнее центра изображения)OFF: Функция деактивированаОН: Функция активирована.PATTERN (SET1, SET2, SET3):Выбор формы подсветкиPOSH (0-959): Горизонтальное положениеПOSV (0-578): Вертикальное положениLEVEL (OFF, LOW, MID, HIGH):Функциональные ступени: Выкл., низк., средн., высок.
RETURN	Назад к предыдущей странице меню
Страница 2/2
Функция Описание
LENS SHD COMP	Компенсация неравномерной ИК-подсветки на видеоизображении(углы темнее центра изображения)OFF: Функция деактивированаОН: Функция активирована
DEFOG	Функция для уменьшения эффекта тумана на видеоизображенииOFF: Функция деактивированаОН: Функция активированаLEVEL (LOW, MID, HIGH): Функциональные ступени низк.,средн., высок.
FLK LESS	Функция для предотвращения мерцания изображенияOFF: Функция деактивированаОН: Функция активированаMODE:GAIN CTRL:SHUTTER FIX: Фиксация времени освещения
ANTI CR	Функция для предотвращения эффектов цветосмешения наизображенииOFF: Функция деактивированаОН: Функция активированаAUTO: Автоматическая активация функции
RETURN	Назад к предыдущей странице меню

PICT ADJUST

Функция Описание
BRIGHTNESS	(0-255): Настройка яркости изображения
CONTRAST	(0-255): Настройка контрастности изображения
SHARPNESS	(0-255): Настройка резкости изображения
HUE	(0-255): Настройка цветового тона
COLOR GAIN	(0-255): Настройка насыщенности
RETURN	Назад к предыдущей странице меню

EZOOM

Функция Описание
EZOOM	Цифровая функция масштабаOFF: Функция деактивированаОН: Функция активированаМАГ: Коэффициент увеличения изображенияPAN: Горизонтальное положение области масштабированияTILT: Вертикальное положение области масштабирования
RETURN	Назад к предыдущей странице меню

DIS

Функция Описание
DIS	Digital Image Stabilizer: Функция цифровой стабилизации изображения распознает повторяющиеся движения камеры (например, движение корпуса камеры вследствие воздействия ветра) и пытается стабилизировать изображение.OFF: Функция деактивированаОН: Функция активирована
RETURN	Назад к предыдущей странице меню

PRIVACY MASK

Функция Описание
Privacy Mask	Функция для маскировки участков на видеоизображении
AREA SEL	(0-15): Выбор участков для конфигурации
DISPLAY	OFF: Деактивация выбранного участкаON: Активация выбранного участка
POSITION	Настройка положения участка. Нажатием на управляющее перекрестье OSD можно выбрать следующий угол участка.
COLOR (RED, GREEN, BLUE, YELLOW, CYAN, MAGENTA, WHITE, BLACK):Выбор цвета для участка
TRANSP	(0-1.0) Настройка прозрачности участка
MOSAIC	OFF: Мозаичное отображение участка деактивированоОН: Мозаичное отображение участка активировано
RETURN	Назад к предыдущей странице меню

MOTION DET

Функция Описание
MOTION DET	Настройки функции распознавания движения. Аварийный выход активируется при распознанном изменении изображения.OFF Функция деактивированаON: Функция активирована
DETECT SENSE	(0-127): Настройка чувствительности для распознавания движения
INTERVAL	(0-127): Интервал для распознавания. Высокое значение увеличивает время до следующего обнаруживаемого события
BLOCK DISP	OFF: Отображение изменений изображения в режиме реального времени деактивированоON: Отображение изменений изображения в режиме реального времени активировано (блочное отображение распознанного участка)
MASK AREA	(1-96): Участок, выделенный синим цветом, активирован для распознавания движения.
MONITOR AREA	AREA SEL (1-4): Выбор участка движения для конфигурацииAREA MODE (OFF, ON):OFF: Участок движения деактивированON: Участок движения активированTOP (0-15): Настройка верхнего предела участкаВOTTOM (0-15): Настройка нижнего предела участкALFT (0-15): Настройка левого предела участкARIGHT (0-15): Настройка правого предела участка
RETURN	Назад к предыдущей странице меню

SYS MODE

Функция Описание
SYNC MODE	Настройка синхронизации изображенияINT: Внутренняя синхронизацияLL: При использовании питающего напряжения 24 В перем. тока можно использовать LINE LOCK (LL).
LENS	AUTO: Автоматическое распознавание типа объективаУYPE (DC, VIDEO): Ручной выбор типа объективас управлением по напряжению(пост. ток) или видеосигналуMODE (AUTO, OPEN, CLOSE): Настройка диафрагмыAUTO: Автоматический режимOPEN: Диафрагма полностью открытаCLOSE: Диафрагма закрытаADJUST: Автоматическая калибровка диафрагмыSPEED (0-255): Скорость регулировки диафрагмыMANUAL: Ручная настройка диафрагмы
FLIP	Функция зеркального отображения изображенияOFF: Функция деактивированаВ: Вертикальное зеркальное отображение изображенияН: Горизонтальное зеркальное отображение изображенияНV: Горизонтальное и вертикальное зеркальное отображение изображения
LCD/CRT	Настройка коэффициента контрастности для дисплеяLCD: Предварительная настройка для ЖК-мониторовCRT: Предварительная настройка для ЭЛТ-мониторов
COMMUNICATION	Настройки для интерфейса RS485 камерыPROTOCOL (PELCO-D): Протокольная информация(только Pelco-D)ADDRESS (1-255): Адрес шины (Bus ID)BAUDRATE (2400-115200): Настройка скорости передачи данных в бодахDATABIT (8 BIT): Настройка битов данных (только 8 бит)PARITY (OFF, ODD, EVEN): Настройка четностиSTOPBIT (1 BIT): Информация стоповых битов (только 1 бит)
CAMERA ID	OFF: Отображение имени камеры на видеоизображениидеактивированоОN: Отображение имени камеры на видеоизображении активированоДоступные знаки: Буквы, цифры, знаки, символы (CHR1, CHR2)Вверх, Вниз, Вправо, Влево: Изменение выбора и переход к 2-й строкеCLR: Удаление текущего выделенного знакаРOS: Изменение положения
RETURN	Назад к предыдущей странице меню

LANGUAGE

Функция Описание
LANGUAGE	(ENGLISH): В качестве языка экранного меню зафиксирован английский язык.
RETURN	Назад к предыдущей странице меню

VERSION

Функция Описание
VERSION	(1.0): Установленная в данный момент версия встроенного ПО камеры
RETURN	Назад к предыдущей странице меню

MAINTENANCE

Функция Описание
CAMERA RESET	Выберите эту функцию, если необходимо сбросить настройки камеры до заводских настроек.
RETURN	Назад к предыдущей странице меню

7. Техническое обслуживание и очистка

7.1 Техническое обслуживание

Периодически проверяйте изделие на предмет технической безопасности, например на повреждения корпуса.

Если предполагается, что безопасная эксплуатация более не возможна, изделие необходимо вывести из эксплуатации и заблокировать к нему непреднамеренный доступ.

Вероятные случаи, когда безопасная эксплуатация более не возможна:

• если выявлены видимые повреждения устройства;
- если устройство находится в нерабочем состоянии.

Обратите внимание:

Данное изделие не требует технического обслуживания. Внутри изделия нет каких-либо частей, требующих проверки или технического обслуживания. Открывать изделие запрещено.

7.2 Очистка

Производите очистку изделия только чистой сухой салфеткой. При сильном загрязнении салфетку можно смочить теплой водой.

Жидкости не должны попадать внутрь устройства. Не применяйте химических очистителей, так как это может вызвать повреждение поверхности корпуса и монитора (изменение цвета).

8. Утилизация

Внимание! Надлежащий сбор, переработка и использование отходов электрического и электронного оборудования регламентируются директивой 2002/96/EC. Данный символ означает, что в целях охраны окружающей среды по окончании срока службы данного устройства его необходимо утилизировать отдельно от бытовых и производственных отходов в соответствии с действующими законодательными нормами. Утилизация бывшего в употреблении оборудования может осуществляться через официальные пункты возврата в вашей стране. Соблюдайте местные предписания по утилизации материалов. Более подробную информацию о возврате оборудования (в т. ч. для стран, не входящих в EC) вы получите в местных органах управления. Раздельный сбор и переработка отходов помогают сберечь природные ресурсы. Это гарантирует, что при вторичной переработке изделия будут соблюдены все предписания по охране здоровья и окружающей среды.

9. Технические данные

Номер модели TVCC91500
Регистратор изображения	1/3" SONY SUPER HAD II CCD
DSP	Sony
Тип камеры	Универсальный аналоговый модуль 700 ТВЛ
Разрешение	700
Общее количество пикселей	1 028 (Г) x 596 (В)
Количество эффективных пикселей	976 (Г) x 582 (В)
Переключение дневного/ночного режима	Электромеханический фильтр, отсекающий ИК-область спектра
Минимальная освещенность (цвет)	0,1 люкс
Минимальная освещенность (ч/б)	0,01 люкс (медленный затвор выключен)/0,0001 люкс (медленный затвор 256х)
Шумоподавление	3D цифровое подавление видеошума
Время срабатывания электронного затвора	PAL: от 1/50 с до 1/10 000 с
Компенсация встречного света	WDR/BLC/HLC
Маскировка частных зон	15 зон
Цифровое масштабирование	Да
Функции изображения	DIS (цифровой стабилизатор изображения)/функция удаления тумана
Видеосистема	PAL
Разъемы	Видеосигнал (BNC), электропитание (пост. ток), RS485
Источник питания	12 В пост. тока ± 10 %, 24 В перем. тока ± 10 %
Потребляемый ток	Макс. 5 Вт (макс. 10 Вт с активированным инфракрасным фильтром)
Рабочая температура	-10 °C - +50 °C
Влажность воздуха	Макс. 90 %
Габариты (В x ∅)	69 x 56 x 113,3 мм
Вес	400 г
