| Produkttyp | Analoge Überwachungskamera, Universelles Analoggehäuse 700 LTV |
| Marke / Modell | ABUS TVCC91500 |
| Bildsensor | 1/3" SONY SUPER HAD II CCD |
| Auflösung | 700 TV-Zeilen |
| Pixel | 1028 (B) x 596 (H) gesamt, 976 (B) x 582 (H) nutzbar |
| Tag-/Nachtumschaltung | Elektromechanischer IR-Filter, automatisch oder extern |
| Mindestbeleuchtung | 0,1 Lux (Farbe), 0,01 Lux (S/W), 0,0001 Lux (Slow-Shutter 256x) |
| Hauptfunktionen | WDR, BLC, HLC, Privatzonen-Maskierung (15 Zonen), Digitalzoom, Bildstabilisator (DIS), Defog-Funktion, Bewegungserkennung, OSD |
| Videoausgang | BNC, PAL |
| Stromversorgung | 12 V DC ±10% oder 24 V AC ±10%, max. 5 W (10 W mit IR-Filter) |
| Abmessungen (H x B x T) | 69 x 56 x 113,3 mm |
| Gewicht | 400 g |
| Betriebstemperatur | -10 °C bis 50 °C |
| Luftfeuchtigkeit | max. 90 % |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen, keine Chemikalien. Nicht öffnen, keine wartungsbedürftigen Teile |
| Sicherheit | Vor Installation vom Netz trennen, Spannungen beachten, Überspannungsschutz verwenden, Installation durch qualifiziertes Fachpersonal |
| Ersatzteile / Reparierbarkeit | Objektiv nicht im Lieferumfang. Keine vom Benutzer reparierbaren internen Teile. Garantie erlischt bei Öffnung |
| Allgemeine Informationen | Innenbereich, für Außenbereich ist ein Außengehäuse erforderlich. Entspricht den europäischen Richtlinien |
Häufig gestellte Fragen - TVCC91500 ABUS
Benutzerfragen zu TVCC91500 ABUS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Überwachungskamera kostenlos im PDF-Format! Finden Sie Ihr Handbuch TVCC91500 - ABUS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TVCC91500 von der Marke ABUS.
BEDIENUNGSANLEITUNG TVCC91500 ABUS
D Bedienungsanleitung
GB User manual
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.
Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.
Symbolerklärung
![]() | Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. |
![]() | Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. |
![]() | Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. |
Wichtige Sicherheitshinweise
![]() | Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! |
![]() | Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! |
Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:
- Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
- Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
- Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.
- Das Gerät ist für den Einsatz im Innenbereich konzipiert. Für den Einsatz im Außenbereich ist ein entsprechendes Wetterschutzgehäuse zu verwenden.
Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:
- Nässe oder zu hohe Luftfeuchtigkeit
• Extreme Kälte oder Hitze - Direkte Sonneneinstrahlung
• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen - starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
• Die Kamera darf nicht auf unbeständigen Flächen installiert werden.
Allgemeine Sicherheitshinweise:
- Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
- Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
- Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
- Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
- Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
- Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
- Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).
Sicherheitshinweise
- Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch.
- Überlastung
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
- Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.
Warnungen
Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!
-
Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:
-
Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.
-
Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.
-
Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:
-
Öffnen Sie niemals das Gehäuse oder das Netzteil.
- Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.
-
Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.
-
Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.
| Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind. | |
| Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können. |
Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
| Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst. |
Inhaltsverzeichnis
- Bestimmungsgemäße Verwendung......8
- Lieferumfang 8
- Merkmale und Funktionen 8
- Beschreibung der Kamera 9
- Montage / Installation 11
5.1 Montage der Kamera 11
5.2 Stromversorgung....11
5.3 Anbringung des Video-Kabels....11 - Bildschirm Menü (OSD)......12
- Wartung und Reinigung 20
7.1 Wartung....20
7.2 Reinigung....20 - Entsorgung....20
- Technische Daten 21
1. Bestimmungsgemäße Verwendung
Die Universal Analog Box 700 TVL ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Die Universal Analog Box 700 TVL ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor. Das Gerät ist für den Einsatz im Innenbereich konzipiert. Für den Einsatz im Außenbereich ist ein entsprechendes Wetterschutzgehäuse zu verwenden.
2. Lieferumfang

3. Merkmale und Funktionen
• Universal Analog Box 700 TVL
• Hohe detailgetreue Auflösung, dank 700 TVL
• WDR Funktion zum Ausgleich von hohen Bildkontrasten
• Privatzonenmaskierungsfunktion
- On-Screen-Display zur komfortablen Einstellung der Kameraparameter

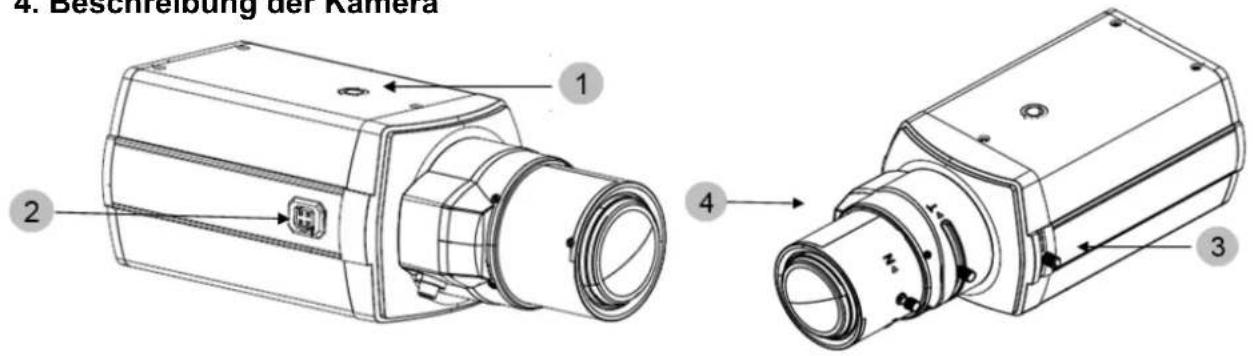

- Beschreibung der Kamera

| 1 | Befestigungssockel für die Kamerahalterung |
| 2 | Objektivanschluss (Auto-Iris Schnittstelle) |
| 3 | Backfokus-Einstellung |
| 4 | Objektiv (nicht im Lieferumfang enthalten) |

| 5 | Schalteingang (Brücke gegen Masse), Schaltausgang (Open Collector, 5VDC, max. 200 mA), Masseanschluss |
| 6 | Tag/Nacht Umschaltung |
| 7 | RS-485 Schnittstelle |
| 8 | Videoausgang |
| 9 | Status LED (aktiv bei anliegender Spannung) |
| 10 | Erdung |
| 11 | Spannungsanschluss 12 VDC / 24 VAC |
| 12 | DD/VD Objektivtypumschaltung |
| 13 | OSD Menü-Bedientasten |
| Anschluss Beschreibung Max. Belastung | |||
| OUT:Alarmausgang | Der Alarmausgang wird entweder durch die integrierte Bewegungserkennung oder durch den Alarm Eingang geschalten.Der Alarmausgang ist ein Transistorausgang (Open Collector) welcher mit max. 200mASchaltstrom belastet werden darf.Der Ausgang ist als reiner Schaltausgang ausgelegt. Bei Verwendung muss eine externe Spannungsversorgung zur Verfügung gestellt sein. | 200mA | ![]() |
| G: Masse Masseanschluss | |||
| IN:Alarmeingang | Aktivierung des digitalen Eingangs durch Verbinden der Anschlüsse IN und G. | ||
| D/N Anschluss eines lichtabhängigen Widerstandes (LDR = Light Dependent Resistor) zur Steuerung der Tag/Nacht Funktion. | |||
5. Montage / Installation
5.1 Montage der Kamera
| ACHTUNG!Während der Montage muss die Kamera von der Netzspannung getrennt sein. |
Für die Installation eines passenden Kamerahalters stehen an der Oberseite und Unterseite der Kamera entsprechende Schraubensockel zur Verfügung (1/4 Zoll).

![]() | ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. | |
![]() | (1) 12 VDC / 24 VAC | |
Die Kameras erfordern eine 12 VDC oder 24 VAC Spannungsversorgung. Die Polarität der Gleichspannungsversorgung ist nicht zu beachten.
5.3 Anbringung des Video-Kabels
Um das Videosignal der Kamera an einen Konverter, Monitor oder Rekorder zu übertragen, muss an den Anschluss „Video-OUT“ ein Koaxialkabel vom Typ RG59 mit BNC-Stecker (male, männlich) angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 150 Meter nicht übersteigen. Zur Erhöhung der Reichweite können entsprechende Signalverstärker verwendet werden.
6. Bildschirm Menü (OSD)
Durch Drücken auf die Taste für die OSD-Menü Steuerung öffnen Sie das OSD Bildschirmmenü. Über dieses Bildschirmmenü können detailliert Einstellungen vorgenommen werden.
SETUP MENU
PAGE 1 / 2
SCENE SELECT CUSTOM
PICT ADJUST ↓
EZOOM OFF
DIS OFF
PRIVACY MASK ↓
MOTION DET OFF
SYS SETTINGS ↓
EXIT
SETUP MENU
PAGE 2 / 2
LANGUAGE ENGLISH
VERSION 1.0
MAINTENANCE ↓
| Seite 1 / 2 | |
| Funktion Beschreibung | |
| SCENE SELECT Die Kamera | bietet verschiedene Voreinstellungen abgestimmt auf verschiedene Umgebungsbedingungen. |
| CUSTOM (Benutzerdefiniert): Alle Unterfunktionen können manuell auf die Umgebung abgestimmt werden. | |
| FULL AUTO: Dieser Modus kann bei diversen Szenen verwendet werden, er ist nicht speziell auf eine Umgebungsbedingung abgestimmt. | |
| INDOOR: Dieser Modus ist abgestimmt auf Innenanwendungen. | |
| OUTDOOR: Dieser Modus ist abgestimmt auf Außenanwendungen. | |
| BACKLIGHT: Dieser Modus findet Anwendung bei Szenen mit Innen- und Außenlicht, beispielsweise in Eingangsbereichen innen mit Sicht nach außen. | |
| ITS: Dieser Modus ist speziell abgestimmt auf bewegte Objekte | |
| PICT ADJUST Einstellungen | für Bildparameter wie Helligkeit oder Kontrast |
| EZOOM | Einstellungen für den digitalen Zoom |
| DIS | Einstellungen für die digitale Bildstabilisierungsfunktion |
| PRIVACY MASK | Einstellungen für die Privatzonenmaskierung |
| MOTION DET | Einstellungen für die Bewegungserkennung |
| SYS SETTINGS | Allgemeine Systemeinstellungen |
| EXIT | Verlassen des Kameramenüs |
| Seite 2 / 2 | |
| Funktion Beschreibung | |
| LANGUAGE | Anzeige der eingestellten OSD (On-Screen-Display) Sprache. |
| VERSION | Anzeige der aktuell installierten Firmwareversion. |
| MAINTENANCE | Rücksetzen aller Kameraparameter auf Werkseinstellungen. |
SCENE SELECT
Folgende Einstellungsoptionen sind für die Auswahl „CUSTOM“ beschrieben. Diese Auswahloption enthält den vollen Funktionsumfang im Untermenü SCENE SELECT.
Für die anderen Auswahloptionen (FULL AUTO, INDOOR, OUTDOOR, BACKLIGHT, ITS) sind lediglich Unterfunktionen per Standard aktiviert oder deaktiviert.
ADVANCEC MENU
PAGE 1 / 2
SHUTTER/AGC AUTO↓
WHITE BAL ATW↓
HLC/BLC
WDR/ATR-EX WDR↓
DNR
DAY/NIGHT AUTO↓
IR OPTIMIZER OFF
RETURN
ADVANCED MENU
PAGE 2 / 2
LENS SHD COMP OFF
DEFOG
OFF
FLK LESS OFF
ANTI CR OFF
RETURN
Seite 1 / 2
| Funktion Beschreibung | |
| SHUTTER/AGC Diese Einstellungen sind für die Belichtung des Kamerabildes zuständig. | |
| AUTO:AE LEVEL (1-250): Einstellung für den Zielwert der automatischen Belichtung (Grundhelligkeit).AGC MAX (6-44,8 dB): Einstellung für den maximalen VerstärkungswertSENSE UP (OFF, AUTO): AUTO: Automatische Verlängerung der Belichtungszeit, um ein helleres Bild zu erreichenOFF: Funktion deaktivMANUAL: Manuelle Einstellung der BelichtungszeitSHUTTER (x256-x2, 1/50-1/10000): BelichtungszeiteinstellungAGC MAX (6-44,8 dB): Einstellung für den maximalen VerstärkungswertFIX: Fixierung der Belichtungseinstellungen zum aktuellen Zeitpunkt | |
| WHITE BAL | Diese Funktion führt den Weißabgleich durch, um eine realistische Farbdarstellung zu erreichen.ATW: Auto Tracking White Balance – Automatische Regelung im Bereich 1800-10500K.SPEED (0-255): RegelgeschwindigkeitDELAY CNT (1-255): Verzögerung vor RegelungATW FRAME (1-255): BerechnungsintervallENVIRONMENT (INDOOR, SUNNY, SHADE, AUTO):Voreinstellung zur Anpassung an das UmgebungslichtPUSH: Kontinuierlicher Weißabgleich ohne Begrenzung der Farbtemperatur. Sehr intensive Farben im Videobild können das Ergebnis beeinflussen.USER1/2: Manuelle benutzerdefinierte Einstellung des Blau- und Rotwertes. Es können 2 verschiedene Sets eingerichtet werden. |
| B-GAIN (0-255): BlauverstärkungswertR-GAIN (0-255): RotverstärkungswertMANUAL: Einstellen des Weißabgleichs auf Basis derSchwarzkörperkurve, einstellbar in 64 Stufen.LEVEL (0-63): Stufeneinstellung in 64 StufenPUSH LOCK: Ausführen des Weißabgleiches wie PUSH und dauerhafteVerwendung dieser Werte. | |
| HLC/BLC | OFF: Funktionen deaktiviertHLC: Highlight Compensation – Ab einem bestimmten Helligkeitswert wird ein Bereich Schwarz markiert. Kanten um Objekte werendadurch deutlicher dargestellt.BLC: Gegenlichtkompensation – Dunkle Bereiche werden aufgehellt,wobei versucht wird, die hellen Bereiche in der Helligkeitbeizubehalten. |
| WDR/ATR-EX | Funktionen zum Ausgleich von großen kOFF: Funktionen deaktiviertATR-EX: Softwaretechnische Berechnung der WDR FunktionCONTRAST (LOW, MID, HIGH): KontrasteinstellungL O W : N iM I D : M iH I G H : HCLEAR FACE (OFF, LOW, MID, HIGH): Verstärkungsfunktion für höherfrequente BildanteileWDR: WDR Funktion mit doppelter BildbelichtungCONTRAST (LOW, MID, HIGH): KontrasteinstellungL O W : N iM I D : M iH I G H : HCLEAR FACE (OFF, LOW, MID, HIGH): Verstärkungsfunktion für höherfrequente Bildanteile |
| DNR Funktion zur Reduktion von Bildrauschen.LEVEL (0-6): Je höher der Wert desto geringer ist das Bildrauschen. | |
| DAY/NIGHT Einstellungen für die Tag-/Nachtumschaltung.AUTO: Automatische Umschaltung in den NachtmodusBURST (OFF, ON): OFF: Schwarz/weiß Darstellung imNachtmodusON: Farbdarstellung im NachtmodusCNTL SIGNAL (INT, EXT1, EXT2): INT: Umschaltung auf Basis vonBildhelligkeitswertenEXT1: Umschaltung durch externesSignal am D/N Eingang (invertiert)EXT2: Umschaltung durch externesSignal am D/N EingangDELAY CNT (0-255): Verzögerung für die UmschaltungDAY->NIGHT: Umschaltschwelle Tag auf NachtNIGHT->DAY: Umschaltschwelle Nacht auf TagDAY: Kamera bleibt fix im TagmodusNIGHT: Kamera bleibt fix im NachtmodusBURST (OFF, ON): OFF: Schwarz/weiß Darstellung im | |
| NachtmodusON: Farbdarstellung im Nachtmodus | |
| IR OPTIMIZER Funktion zur Verbesserung der Bildqualität im Nachtmodus bei Verwendung von externen IR ScheinwerfernOFF: Funktion deaktiviertON: Funktion aktiviertMODE (AUTO, CENTER): Referenzbereich für die BerechnungAUTO: AutomatischCENTER: MittelbereichIR AREA: TOP (0-6): BereichobergrenzeBOTTOM (0-6): BereichuntergrenzeLEFT (0-8): Linke BegrenzungRIGHT (0-8): RechteWeight (0-15): WichtungLEVEL (0-12): Grad der Verbesserung. Je höher der Wert, desto mehr versucht die Kamera das Bild zu verbessernIR LED:OFF: AusFIX: Fixierte IntensitätsstufeLEVEL (0-255): StufenwahlDAY/NIGHT: Referenz für die IR Lichtstärke ist die aktuelleAuto-Exposure EinstellungLEVEL MIN (1-255): Minimale IntensitätLEVEL MAX (1-255): Maximale IntensitätCOLOR NIGHT: Farbdarstellung im NachtmodusOFF: Funktion deaktiviertON: Funktion aktiviertCOLOR GAIN (LOW, MID, HIGH): FarbverstärkungL O W : N iM I D : M iH I G H : HIR SHADE COMP: Kompensation von ungleichmäßiger IRAusleuchtung im Videobild (Ecken sind dunkler als die Bildmitte)OFF: Funktion deaktiviertON: Funktion aktiviert.PATTERN (SET1, SET2, SET3):AusleuchtungsformwahlPOSH (0-959): Horizontale PositionPOSV (0-578): Vertikale PositionLEVEL (OFF, LOW, MID, HIGH):Funktionsstufen: Aus, Niedrig, MH o c h | |
| RETURN | Zurück zur vorherigen Menüseite |
| Seite 2 / 2 | |
| Funktion | Beschreibung |
| LENS SHD COMP | Kompensation von ungleichmäßiger IR Ausleuchtung im Videobild (Ecken sind dunkler als die Bildmitte)OFF: Funktion deaktiviertON: Funktion aktiviert |
| DEFOG | Funktion zur Reduktion von Nebeleffekten im VideobildOFF: Funktion deaktiviertON: Funktion aktiviertLEVEL (LOW, MID, HIGH): Funktionsstufen Niedrig, Mittel, Hoch |
| FLK LESS Funktion zur Verhinderung von BildflammernOFF: Funktion deaktiviertON: Funktion aktiviertMODE:GAIN CTRL:SHUTTER FIX: Fixierung der Belichtungszeit | |
| ANTI CR Funktion zur Verhinderung von Farbrolleffekten im BildOFF: Funktion deaktiviertON: Funktion aktivierAUTO: Automatische Aktivierung der Funktion | |
| RETURN Zurück zur vorherigen Menüseite | |
PICT ADJUST
| Funktion Beschreibung | |
| BRIGHTNESS (0-255): Einstellung für die Bildhelligkeit | |
| CONTRAST (0-255): Einstellung für den Bildkontrast | |
| SHARPNESS (0-255): Einstellung für die Bildschärfe | |
| HUE (0-255): Einstellung für den Farbton | |
| COLOR GAIN (0-255): Einstellung für die Sättigung | |
| RETURN Zurück zur vorherigen Menüseite | |
EZOOM
| Funktion Beschreibung | |
| EZOOM | Digitale Zoom-FunktionOFF: Funktion deaktiviertON: Funktion aktiviertMAG: Zoom-FaktorPAN: Horizontale Position des ZoombereichsTILT: Vertikale Position des Zoombereichs |
| RETURN Zurück zur vorherigen Menüseite | |
DIS
| Funktion Beschreibung | |
| DIS | Digital Image Stabilizer: Die digitale Bildstabilisierungsfunktion erkennt wiederkehrende Bewegungen der Kamera (z.B. Bewegung des Kamerasgehäuses durch Wind), und versucht das Bild zu stabilisieren.OFF: Funktion deaktiviertON: Funktion aktiviert |
| RETURN Zurück zur vorherigen Menüseite | |
PRIVACY MASK
| Funktion Beschreibung | |
| Privacy Mask | Funktion zur Maskierung von Bereichen im Videobild |
| AREA SEL (0-15): Auswahl der Bereiche zur Konfiguration | |
| DISPLAY OFF: Deaktivierung des ausgewählten BereichesON: Aktivierung des ausgewählten Bereiches | |
| POSITION Einstellung der Position des Bereiches. Durch Drücken auf das OSD Steuerkreuz kann die nächste Ecke des Bereiches angewählt werden. | |
| COLOR (RED, GREEN, BLUE, YELLOW, CYAN, MAGENTA, WHITE, BLACK): Auswahl der Farbe für den Bereich | |
| TRANSP | (0-1.0) Einstellung für |
| MOSAIC OFF: Mosaikdarstellung des Bereiches deaktiviertON: Mosaikdarstellung des Bereiches aktiviert | |
| RETURN Zurück zur vorherigen Menüseite | |
MOTION DET
| Funktion Beschreibung | |
| MOTION DET Einstellungen | für die Bewegungserkennungsfunktion. Der Alarmausgang wird bei erkannter Bildänderung aktiviert.OFF Funktion deaktiviertON: Funktion aktiviert |
| DETECT SENSE | (0-127): Empfindlichkeitseinstellung für die Bewegungserkennung |
| INTERVAL (0-127): Detektionsintervall für die Erkennung. Ein hoher Wert verlängert die Zeit bis zum nächsten detektierbaren Ereignis | |
| BLOCK DISP | OFF: Liveanzeige der Bildveränderungen deaktiviertON: Liveanzeige der Bildveränderungen aktiviert (Blockdarstellung des erkannten Bereiches) |
| MASK AREA | (1-96): Eine blaue Markierung bedeutet dass der Bereich für die Bewegungserkennung aktiviert ist. |
| MONITOR AREA | AREA SEL (1-4): Auswahl des Bewegungsbereiches zur Konfiguration AREA MODE (OFF, ON):OFF: Bewegungsbereich deaktiviertON: Bewegungsbereich aktiviertTOP (0-15): Einstellung für das obere Limit des BereichesBOTTOM (0-15): Einstellung für das untere Limit des BereichesLEFT (0-15): Einstellung für das linke Limit des BereichesRIGHT (0-15): Einstellung für das rechte Limit des Bereiches |
| RETURN Zurück zur vorherigen Menüseite | |
SYS MODE
| Funktion Beschreibung | |
| SYNC MODE | Einstellung für die BildsynchronisierungINT: Interne SynchronisierungLL: Bei Verwendung von 24 VAC Spannungsversorgung kann LINE LOCK (LL) verwendet werden. |
| LENS AUTO: Automatische Erkennung des ObjektivtypsTYPE (DC, VIDEO): Manuelle Wahl zwischen spannungsgesteuertem (DC) odervideosignalgesteuertem ObjektivtypMODE (AUTO, OPEN, CLOSE): IriseinstellungAUTO: AutomatikmodusOPEN: Iris ganz offenCLOSE: Iris geschlossenADJUST: Auto Iris KalibrierungSPEED (0-255): IrisregelgeschwindigkeitMANUAL: Manuelle Einstellung der Iris | |
| FLIP | Funktion zur BildspiegelungOFF: Funktion deaktiviertV: Vertikale BildspiegelungH: Horizontale BildspiegelungHV: Horizontale und vertikale Bildspiegelung |
| LCD/CRT Anpassung des Gammawertes an das BildanzeigegerätLCD: Voreinstellung für LCD-MonitoreCRT: Voreinstellung für CRT-Monitore | |
| COMMUNICATION Einstellungen für die RS-485 Schnittstelle der KameraPROTOCOL (PELCO-D): Protokollinformation (nur Pelco-D)ADDRESS (1-255): Busadresse (Bus ID)BAUDRATE (2400-115200): BaudrateneinstellungDATABIT (8 BIT): Datenbiteinstellung (nur 8 Bit)PARITY (OFF, ODD, EVEN): ParitätseinstellungSTOPBIT (1 BIT): Stoppbitinformation (nur 1 Bit) | |
| CAMERA ID OFF: Anzeige des Kameranames im Videobild deaktiviertON: Anzeige des Kameranames im Videobild aktiviertVerfügbare Zeichen: Buchstaben, Ziffern, Zeichen, Symbole (CHR1, CHR2)Auf, Ab, Rechts, Links: Auswähländerung und Sprung in 2. ZeileCLR: Löschen des aktuell markierten ZeichensPOS: Position ändern | |
| RETURN Zurück zur vorherigen Menüseite | |
LANGUAGE
| Funktion | Beschreibung |
| LANGUAGE (ENGLISH): Die Sprache des Bildschirmmenüs ist fixiert auf Englisch. | |
| RETURN Zurück zur vorherigen Menüseite | |
VERSION
| Funktion | Beschreibung |
| VERSION | (1.0): Aktuell installierte Firmwareversion der Kamera |
| RETURN Zurück zur vorherigen Menüseite | |
| Funktion Beschreibung | |
| CAMERA RESET Wählen Sie diese Funktion, um die Einstellungen der Kamera auf Werkseinstellungen zurückzusetzen. | |
| RETURN Zurück zur vorherigen Menüseite | |
MAINTENANCE
7. Wartung und Reinigung
7.1 Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr funktioniert

Bitte beachten Sie:
Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.
7.2 Reinigung
Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.
Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).
8. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.
9. Technische Daten
| Modelnummer TVCC91500 | |
| Bildaufnehmer 1/3" SONY SUPER | HAD II CCD |
| DSP | Sony |
| Kameratyp Universal Analog Box 700 TVL | |
| Auflösung | 700 |
| Bildelemente (total) 1028 (H) x 596 (V) | |
| Bildelemente (effective) 976 (H) x 582 (V) | |
| Tag-/Nachtumschaltung | Elektromechanischer IR-Cut Filter |
| Mindestbeleuchtung (Farbe) 0,1 Lux | |
| Mindestbesleuchtung (B/W) 0,01 Lux (Slow-Shutter aus) / 0,0001 Lux (Slow-Shutter 256x) | |
| Rauschunterdrückung 3D - Digital Noise Reduction | |
| Electronic-Shutter-Regelung PAL: 1/50 s to 1/10,000 s | |
| Gegenlichtkompensation WDR / BLC / HLC | |
| Privatzonenmaskierung | 15 |
| Digitaler Zoom | Ja |
| Bildfunktionen | DIS (Digital Image Stabilizer) / Defog-Funktion |
| Videosystem | PAL |
| Anschlüsse | Videosignal (BNC), Spannungsversorgung (DC), RS485 |
| Spannungsversorgung | 12 VDC ± 10%, 24 VAC ± 10% |
| Stromaufnahme | Max. 5 W (Max. 10 W mit aktiviertem IR-Filter) |
| Betriebtemperatur | -10°C – +50°C |
| Luftfeuchtigkeit | Max. 90% |
| Abmessungen (Hx∅) | 69 x 56 x 113.3 mm |
| Gewicht | 400 |
Zone
TVCC91500

ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
9. Technische gegevens
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
D-86444 Affing
GERMANY
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
NIEMCY
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
