DEXXO PRO 1000 RTS - Motorisation de porte de garage SOMFY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DEXXO PRO 1000 RTS SOMFY au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Motorisation de porte de garage |
| Caractéristiques techniques principales | Motorisation à chaîne, compatible avec les portes sectionnelles et basculantes |
| Alimentation électrique | 230 V AC |
| Dimensions approximatives | Dimensions du moteur : 400 x 200 x 150 mm |
| Poids | Environ 10 kg |
| Compatibilités | Compatible avec les portes de garage jusqu'à 10 m² |
| Type de batterie | Non applicable (fonctionne sur secteur) |
| Tension | 230 V |
| Puissance | Max 1000 N |
| Fonctions principales | Ouverture et fermeture automatique, télécommande RTS, sécurité anti-écrasement |
| Entretien et nettoyage | Vérifier régulièrement le fonctionnement, nettoyer les rails et lubrifier les pièces mobiles |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le service client Somfy |
| Sécurité | Système de détection d'obstacles, arrêt automatique en cas de blocage |
| Informations générales | Garantie de 5 ans, installation recommandée par un professionnel |
FOIRE AUX QUESTIONS - DEXXO PRO 1000 RTS SOMFY
Questions des utilisateurs sur DEXXO PRO 1000 RTS SOMFY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Motorisation de porte de garage au format PDF gratuitement ! Retrouvez votre notice DEXXO PRO 1000 RTS - SOMFY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DEXXO PRO 1000 RTS de la marque SOMFY.
MODE D'EMPLOI DEXXO PRO 1000 RTS SOMFY
Manuel d'utilisation
SOMMAIRE
GENÉRALITÉS 2
CONSIGNES DE SECURITE 2
Mise en garde 2
Consignes de sécurité 2
DESCRIPTION DU PRODUIT 2
Composition 2
Domaine d'application 2
POINTS A VÉRIFIER AVANT INSTALLATION 3
Contrôles préliminaires 3
Consignes de sécurité 3
INSTALLATION 3
Hauteur d'installation 3
Détail des différentes étapes de l'installation 3
PROGRAMMATION 5
Description des touches de programmation 5
Auto-apprentissage 5
Mémorisation des télécommandes 5
ESSAI DE FONCTIONNEMENT 5
Utilisation des télécommandes 5
Fonctionnement de la détction d'obstacle 5
Fonctionnement de I'éclairage intégré 6
RACCORDEMENT DES PÉRIPHÉRIQUES 6
Descriptions des différents péripériques 6
Raccordement electriques des differentes peripériques 6
PARAMÉTRAGE 7
Scheme general de parametrage 7
Signification des différents paramètres 7
FONCTIONNEMENTS PARTICULIERS 8
EFFACEMENT DES TELÉCOMMANDES ET DE TOUS LES RÉGLAGES 8
Suppression des télécommandes 8
Réinitialisations de tous les réglages 8
DIAGNOSTIC 8
8
9
Affichage des codes erreurs et pannes 9
Acces aux données méorises 9
CHARACTERISTIQUES TECHNIQUES 10
GÉNÉRALITÉS
Ce produit est conforme à la norme "sécurité, règes particuliers pour les motorisations de portes de garage à ouverture verticale, pour usage résidentiel" (norme EN 60335-2.95). Ce produit installé selon les générées instructions et conformément à la "fiche de vérification de l'installation", permet une mise en place conforme aux normes EN 13241-1 et EN 12453.
Les instructions, citées dans les notices d'installation et d'utilisation de ce produit, ont pour objectif de satisfaire les exigences de sécurité des biens, des personnes et des dites normes. Dans le cas de non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui peuvent être engendrés. Le produit Dexxo Pro doit être installé à l'intérieur du garage avec un système à commande de secours intégrée.
Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/CE (Dexxo Pro).
Produit utilisable dans l'Union Européenne et en Suisse.

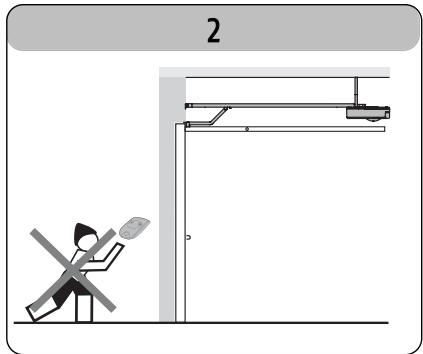

CONSIGNES DE SECURITE
Mise en garde
Instructions importantes de sécurité. Suivre toutes les instructions, car une installation incorrecte peut conduire à des blessures graves.
Consignes de sécurité
Avant d'insteller la motorisation, enlever toutes les cordes ou chaînes inutiles etmettre hors service tout équipement non nécessaire pour un fonctionnement motorisé de la porte.
Avant d'insteller la motorisation, vérifier que la partie entraine est en bon et mathanique, qu'elle est equilibrée, qu'elle s'ouvre et se ferme correctement.
Placer tous boutons de commande à 1,5 m minimum du sol visible de l'entrée mais éloignés des parties mobiles.
Placer l'organe du dispositif de débrayage manuel à 1,8 m maximum du sol.
Dans le cas d'un organe de manoeuvre amovible, il est recommendé de le ranger à proximé immediate de la porte.
Fixer à demeure l'étiquette concernant le dispositif de dépannage manuel près de son organe de manoeuvre.
Fixer à demeure les étiquettes de mise en garde contre l'écrasement, pres des dispositifs de commande fixes évventuels, et de façon très visible par l'utilisateur.
Après installation, s'assurer que le mecanisme est correctement régé et que la motorisation change de sens lorsque la porte rencontre un obstacle de 50 mm de hauteur place sur le sol.
Apres installation, s'assurer que les parties de le porte ne viennent pas en debord au-dessus d'un trottoir ou d'une chaussée accessibles au public.
Après installation s'assurer que la motorisation empêche ou arrête le mouvement d'ouverture lorsque la porte est chargée avec une masse de 20 kg, fixée au milieu du bord inférieur de la porte.
DESCRIPTION DU PRODUIT
Composition Fig. 1
| Réd. | Nombre | Désignation | Rép. | Nombre | Désignation |
| 1 | 1 | Tête moteur | 14 | 4 | Vis rondelle H M8x12 |
| 2 | 1 | Capot tête moteur | 15 | 6 | Ecrou HU8 |
| 3 | 1 | Capot éclairage intégré | 16 | 2 | Axe |
| 4 | 1 | Chape linteau | 17 | 2 | Circlips |
| 5 | 1 | Chape porte | 18 | 4 | Vis auto-perçuse φ 3x10 |
| 6 | 2 | Patte de fixation plafond | 19 | 4 | Vis auto-formeuse φ 4x8 |
| 7 | 2 | Patte de fixation tête moteur | 20 | 2 | Vis pour plastique φ 3,5x12 |
| 8 | 1 | Dispositif de débrayage manuel | 21a | 1 | Rail monobloc |
| 9 | 1 | Bras de liaison | 21b | 1 | Rail en 2 parties |
| 10 | 2 | Butée fin de course | 21b1 | 1 | Manchon |
| 11 | 4 | Coussinet de maintainien de chaîne | 21b2 | 8 | Vis auto-formeuse φ 4x8 |
| 12 | 1 | Cordon d'alimentation | 22 | 2 | Télécommande Keytis |
| 13 | 2 | Vis H M8x16 | 23 | 1 | Ampoule 230V 40W type E14 |
Domaine d'application Fig. 2
Type de Portes (Fig. 2)
A:porte basculante débordante.
B: porte sectionnelle. Si la surface de la porte est supérieure à 10 m² ou si le profil supérieur est particulier, utiliser le kit porte sectionnelle ref.: 2400650.
C:porte battante. Utiliser le kit porte battante ref.: 2400459.
D:porte semi-debordante UTILISER le kit porte semi-debordante ref.:2400458.
Dimensions portes (Fig. 3)
Pour les hauteurs maximum de portes, la course du moteur peut-être optimisée :
. En montant la tete moteur a 90^ (Fig. 7-1).
. En fixant la chape linteau au plafond avec un retrait rapport au linteau de 200mm max. (Fig. 5- i)
. En recoupant le bras de liaison.
POINTS À VÉRIFIER AVANT INSTALLATION
Contrôles préliminaires
La porte de garage doit fonctionner manuellement sans point dur. Vérifier sa bonne condition mécanique (poulies, supports...) et son parfait équilibrage (tension du ressort).
Toute intervention sur les ressorts de la porte peut représenter un danger (chute de porte).
Les structures de votre garage (murs, linseau, parois, traverses, rails de la porte,...) permettent de fixer Dexxo Pro solidement. Renforcez-les si nécessaire.
Ne projetez pas d'eau sur le dispositif. Ne pas installer le Dexxo Pro dans un endroit où le risque de projection d'eau est present.
Le bas de la porte doit être muni d'un profilé elastique afin d'éviter le contact dur et augmenter la surface de contact.
Si la porte de garage est l'unique accès au garage, prévoyez un débrayage extérieur (serrure de déverrouillage extérieur à clé (réf.9012961) ou un déverrouillage extérieur réf.9012962) et intégrez une batterie de secours (réf.9001001).
Si la porte de garage est equipée d'un portillon, la porte doit être munie d'un système interdisant son mouvement lorsque le portillon est ouvert (kit sécurité portillon ref. 2400657).
Si la porte de garage donne sur la voie publique, il faut installer un dispositif de signalisation type feu orange (réf.9012762).
Si la porte de garage fonctionne en mode automatique, il faut installer un dispositif de sécurité type cellule photoelectrique (réf. 9012763 ou réf. 9013647) et une signalisation type feu orange.
Vérifiez qu'il n'y a pas sur la porte de parties accessibles dangereuses, le cas échéant protégez-les.
Le déverrouillage de la porte peut entraîner un mouvement incontré si celle-ci est mal équilibrée.
Consignes de sécurité
Les consignes de sécurité sont à respecter pendant toute l'installation :
. Enlevez vos bijoux (bracelet, chaîne ou autres) lors de l'installation.
Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections dééquates.
. Utilisez les outils appropriés.
Manipuez avec précaution le système de motorisation pour éviter tout risque de blessure.
. Ne vous raccordez pas au secteur ou à la batterie de secours avant d'avoir terminé le processus de montage.
N'utilisez en aucun cas un nettoyage au début d'eau haute pression.
INSTALLATION
Hauteur d'installation Fig. 4
Mesurer la distance "D" entre le point le plus haut de la porte et le plafond.
Si "D" est comprise entre 35 et 200mm fixer directement l'ensemble au plafond.
Si "D" est supérieur à 200 mm, fixer l'ensemble de façon que la hauteur "H" soit comprise entre 10 et 200 mm
Détail des différentes étapes de l'installation Fig. 5 à 16
Fixation de la chape linteau et de la chape porte (Fig. 5)
Dans le cas d'une installation directement au plafond (plafond collé), la chape linteau peut être fixé au plafond et si nécessaire avec un décalage par rapport au linteau de 200 mm max. (Fig. 5-1).
Assemblage du rail en 2 parties (Fig. 6)
[1] [2] [3]. Déplier les 2 tronçons du rail.
[4]. Assembler les 2 tronçons du rail à l'aide du manchon.
[5]. Fixer l'ensemble à l'aide des 8 vis de fixations.
Dans le cas d'une installation plafond collé, ne pas utiliser les vis de fixation du manchon.
Assemblage du rail à la tête moteur (Fig. 7)
Fixation de l'ensemble au plafond du garage (Fig. 8 à 10)

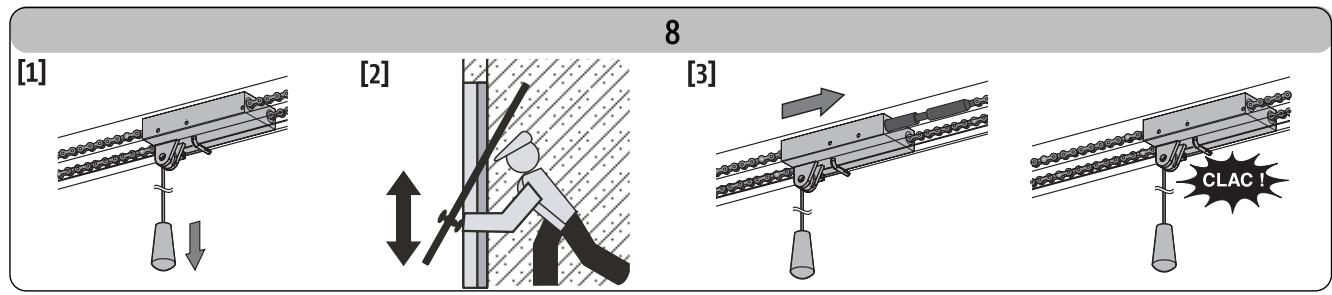

Fixation à la chape linteau (Fig. 8)
Fixation au plafond
. Plafond collé : fixation au plafond directement par l'intermédiaire du rail (Fig. 9).
Il est possible de rajouter des points de fixation au niveau de la tete moteur (Fig. 9-1).
.Plafond decolle (Fig.10)
Des points de fixation intermédiaires peuvent être rajoutés sur le rail notamment dans le cas d'un rail en 2 parties ou d'un rail mesurant 3500 mm de long (Fig. 10-1).
Fixation du bras à la porte et au chariot (Fig. 11)
[1].Débrayer le chariot à l'aide du dispositif de débrayage manuel.
[2]. Amener le chariot au niveau de la porte.
[3]. Fixer le bras à la chape porte et au chariot.
Fixation et réglage des butées fin de course (Fig. 12 et 13)
Butéefermeture (Fig.12)
[1]. Debrayer le chariot de la navette à l'aide du dispositif de débrayage manuel et amener la porte en position fermée. Fermer la porte au maximum.
[2]. Positionner la butée fin de course fermeture contre le chariot et la fixer sur le rail.
Butée ouverture (Fig. 13)
[1]. Debrayer le chariot de la navette à l'aide du dispositif de débrayage manuel et amener la porte en position ouverte. Ne pas ouvrir la porte au maximum, mais positionner celle-ci de façon qu'elle n'atteigne pas ses butées.
[2]. Positionner la butée fin de course ouverture contre le chariot et la fixer sur le rail.
Note : le réglage de la position des butées peut être réalisée en positionnant la porte à l'ouverture ou à la fermeture à l'aide du mode marche forcé (Fig. 39).
Montage des coussinets de maintien de chaîne (Fig. 14)
Cas des rails à chaîne uniquement.
Positionner le coussinet de maintain de chaine dans le premier trou du rail à l'extérieur de chaque butée.
Veiller à enforcer au maximum le coussinet de façon que l'ergot de positionnement dépasse à l'extérieur du rail .
Vérifier que le dispositif de débrayage manuel se trouve à une hauteur max. de 1,80 m du sol. Si nécessaire, rallonger le cordon.
Vérification de la tension de la chaîne ou de la courroie (Fig. 15)
Le Dexxo Pro est livre avec une tension pré-regliée et contrôle. Si nécessaire, ajuster cette tension.
Le caoutchou ou le dessort de tension ne doit jamais etre totallyment comprépendant le fonctionnement.
Raccordement electrique de l'alimentation (Fig. 16)
[1]. Déposer le capot moteur et enlever la feuille de protection.

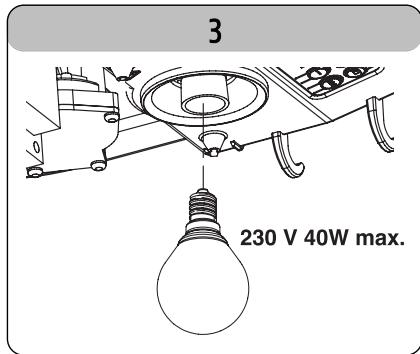

[2]. Monter I'ampoule.
[3]. Raccorder au secteur.
Brancher le cable d'alimentation à une prise prévue à cet effet et conforme aux exigences électriques. La ligne électrique doit être dotée d'une protection (fusible ou disjoncteur calibre 16 A) et d'un dispositif différentiel (30 mA).

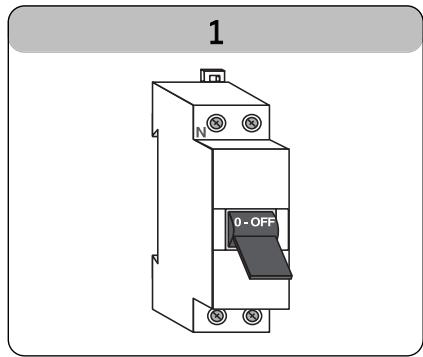

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu : . soit par un cable d'alimentation muni d'une fiche de prise de courant ; . soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pole (cf. norme EN60335-1).
PROGRAMMATION
Description des touches de programmation
Appui 2 s : mémorisation des télécommandes
. Appui 7 s : suppression des télécommandes
. Appui 0,5 s : entree et sortie du menu de paramétrage
. Appui 2 s : déclenchement de l'auto-apprentissage
. Appui 7 s : effacement de l'auto-apprentissage et des paramétres
. Interruption de I'auto-apprentissage
. Sélection d'un paramètre
. Modificatior de la valeur d'un parametre
. Utilisation du mode marche forcie
Lancement du cycle auto-apprentissage
. Validation de la selection d'un paramètre
. Validation de la valeur d'un paramètre
Auto-apprentissage Fig. 17 et 18
Réglagedutypedeporte(Fig.17)
Le moteur est pré-configure pour un fonctionnement avec des portes de types basculantes ou sectionnelles (Affichage S1). Dans le cas d'une motorisation d'une porte type battante, modifier la configuration en appuyant sur les touches "+" ou "-" jusqu'à l'affichage de la valeur S0.
Auto-apprentissage (Fig. 18)
[1]. Appuyer sur la touche "SET" jusqu'à l'allumage de la lampe (2 s). L'écran affiche "S2"
[2]. Appuyer sur les touches "-" ou "+" jusqu'à ce que la navette du système de transmission viennent s'embrayer sur le chariot : . un appui maintainu sur la touche "- " provoque le déplacement de la navette dans le sens de la fermeture. . un appui maintainu sur la touche "+" provoque le déplacement de la navette dans le sens de l'ouverture.
[3]. Appuyer sur la touche "OK" pour lancer le cycle d'apprentissage. La porte se déplace jusqu'en position fermée puis effectue un cycle Ouverture Fermetre complet.
. Si I'auto-apprentissage est correct l'affichage indique "C1".
. Si le cycle d'auto-apprentissage ne s'est pas déroulé correctement l'afficheur indique "S0" ou "S1".
Le cycle d'auto-apprentissage peut être lancé à tout moment, lorsque le chariot est embrayé et que l'afficheur indique "S2".
Durant l'auto-apprentissage :
. Si la porte est en mouvement, l'appui sur n'imprime qu'elle touche stoppe le mouvement et interrompt le mode auto-apprentissage.
. Si la porte est à l'arrêt, un appui sur "SET" permet de sortir du mode auto-apprentissage.
Il est possible d'acceder au mode auto-apprentissage à tout moment y compris lorsque le cycle d'auto-apprentissage a déjà été effectué et que l'afficheur indique "C1".
Mémorisation des télécommandes Fig. 19
Il est possible de mémoriser jusqu'à 32 canaux de commandes.
L'exécution de cette procédure par un canal déjà ménorisé provoque l'effacement de celui-ci.
A ce niveau de l'installation, la motorisation Dexxo Pro est prete à fonctionner.
ESSAI DE FONCTIONNEMENT

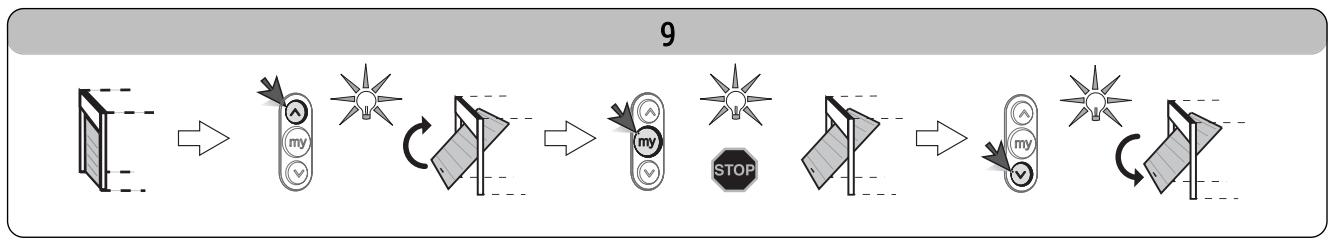

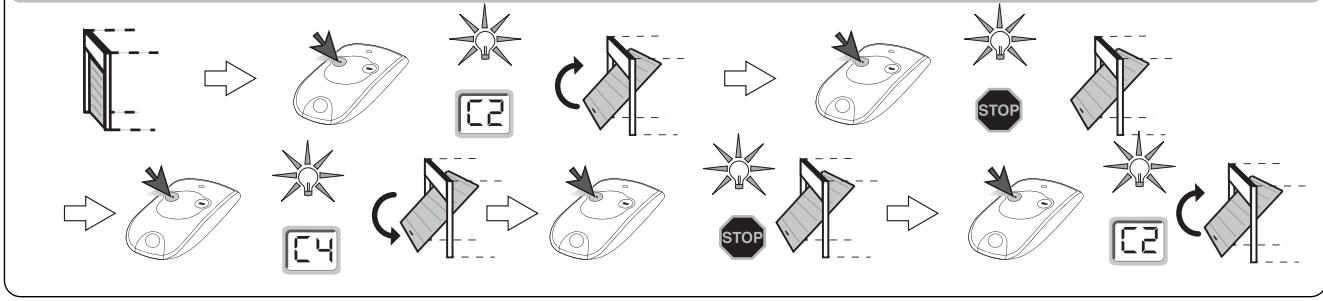

Utilisation des télécommandes Fig. 20

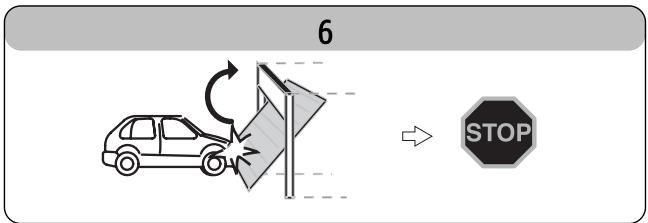

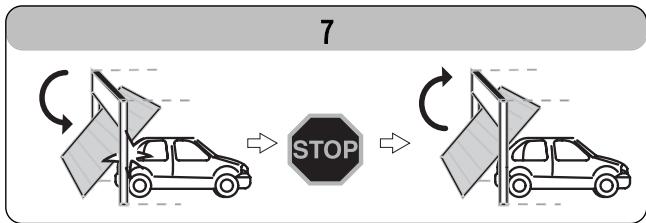

Fonctionnement de la détction d'obstacle Fig. 21 et 22
Une détention d'obstacle durant l'ouverture provoque l'arrêt de la porte. (Fig. 21)
Une détention d'obstacle durant la fermetre provoque la re-ouverture de la porte (Fig. 22).
Vérifier que la détction d'obstacle fonctionne lorsque la porte rencontre un obstacle de 50~mm de hauteur placé sur le sol.
Fonctionnement de l'éclairage intégré
L'éclairage s'allume à chaque mise en route de la motorisation. Il s'esteint automatiquement au bout d'une minute après la fin du mouvement de la porte. Cette temporisation est reglable (voir chapitre paramétrage). Une utilisation repétitive donnant lieu à un allumage continu de la lampe, peut conduire à une extinction automatique due à une protection thermique.
RACCORDEMENTS DES PÉRIPHÉRIQUES
Description des différents péripériques Fig. 23
| Rép. | Description | Rép. | Description |
| 1 | Feu orange | 6 | Batterie |
| 2 | Eclairage déporté | 7 | Kit sécurité portillon |
| 3 | Digicode | 8 | Cellules photoélectriques |
| 4 | Contact à clé | 9 | Cellule type Reflex |
| 5 | Antenne | 10 | Barre palpeuse |
Raccordement électrique des différents péripériques Fig. 23 à 32
Couper l'alimentation électrique du moteur avant toute intervention sur les péripériques. Si l'afficheur reste étant après intervention vérifier le câblage (courts-circuits ou inversions de polarité possibles).
Schemelelectriquegeneral (Fig.23)
Cellules photoelectriques (Fig. 24)
Il est possible de faire deux types de raccordement :
A:Standard (sans auto test) :programmer le parametre "P2'' = 2
B:Avec auto test:programmer le parametre "P2" = 1
Permet d'effectuer un test automatique du fonctionnement des cellules photoélectriques à chaque mouvement de la porte.
Si le test de fonctionnement se révèle négatif, aucun mouvement de la porte est possible.
Cellule photoélectrique Reflex (Fig. 25)
Avec auto test : programme le paramètre "P2" = 1.
Permet d'effectuer un test automatique du fonctionnement de la cellule photoélectrique à chaque mouvement de la porte.
Si le test de fonctionnement se révèle négatif, aucun mouvement de la porte est possible.
Barpepalpeuse (Fig.26)
Avec auto test : programme le paramètre "P2" = 1.
Permet d'effectuer un test automatique du fonctionnement de la barre palpeuse à chaque mouvement de la porte.
Si le test de fonctionnement se révèle négatif, aucun mouvement de la porte est possible.
Il est imperatif de programmer le paramètre "P2" pour une bonne prise en compte des cellules photoelectriques ou de la barre palpeuse.
Feu orange (Fig. 27)
Programmer le paramètre "P1" en fonction du mode de fonctionnement désire :
. Sans préavis avant mouvement de la porte : “P1” = 0.
Avec préavis de 2 s avant mouvement de la porte: "P1" = 1
Digicode (Fig. 28)
Kit sécurité portillon (Fig. 29)
Lors de la mise en place du contact portillon, il faut raccorder celui-ci en lieu et place du pont réalisé entre les bornes 5 et 6 du bornier de raccordement électrique.
Si suppression du contact portillon, il est impératif de refaire le pont entre les bornes 5 et 6 du bornier de raccordement électrique.
Batterie (Fig. 30)
Antenne (Fig. 31)
Eclairage déporté (Fig. 32)
Tout éclairage raccordé doit être de type Classe 2 (double isolation).
Dans le cas de l'utilisation d'un éclairage Classe 1 (simple isolation) le raccorder impératifement à la terre.
Schemegénéral de paramétrage
Fig. 33
Signification des différents paramètres
| Code | Désignation | Valeurs | Commentaires |
| P0 | Mode de fonctionnement | 0 : séquentiel1 : fermeture automatique | Le fonctionnement en mode fermeture automatique n'est possible que si des cellules photoélectriques sont installées. C'est à dire P2=1 ou P2=2.En mode fermeture automatique, la fermeture de la porte se fait automatiquement après la durée de temporisation programmée au paramètre "t0". |
| P1 | Prévis du feu orange | 0 : sans préavis1 : avec préavis de 2 s | Si le garage donne sur la voie publique, sélectionner obligatoirement avec prévis : P1=1. |
| P2 | Entrée de sécurité | 0 : pas de dispositif de sécurité1 : dispositif de sécurité avec auto test2 : dispositif de sécurité sans auto test | Si la valeur 0 est SéLECTIONNÉ, l'entrée de sécurité n'est pas prise en compte.Si la valeur 1 est SéLECTIONNÉ, l'auto test du dispositif s'effectue à chaque cycle de fonctionnement.Si la valeur 2 est SéLECTIONNÉ : dispositif de sécurité sans auto test, il est impératif de tester tout les 6 mois le bon fonctionnement du dispositif. |
| P3 | Sensibilité de la détction d'obstacle | 0 : très peu sensible1 : peu sensible2 : standard3 : très sensible | En cas de modification de ce paramètre, il est impératif d'effectuer la procédure de mesure d'effort en fin d'installation (voir fiche de vérification de conformité d'une porte à usage domestique en zone résidentielle) ou d'installer une barre palpeuse. |
| P4 | Cycle ouverture partielle | 0 : non valide1 : valide | Si le cycle ouverture partielle est validé : . un appui court sur la touche de la télécommande provoque l'ouverture partielle. . un appui long sur la touche de la télécommande provoque l'ouverture totale. |
| P5 | Vitesse en fermeture | 0 : vitesse rapide1 : vitesse standard2 : vitesse lente | En cas de modification de ce paramètre, il est impératif d'effectuer la procédure de mesure d'effort en fin d'installation (voir fiche de vérification de conformité d'une porte à usage domestique en zone résidentielle) ou d'installer une barre palpeuse. |
| P6 | Position ouverture partielle | Enregistrement de la position réelle selon Fig. 35. | |
| P7 | Vitesse d'accostage en fermeture | 0 : standard1 : ralentissement court2 : ralentissement long | P7=0 : pas de ralentissement en fin de fermetureP7=1 : la vitesse est réduite durant les 20 derniers centimètres de la fermeture.P7=2 : la vitesse est réduite durant les 50 derniers centimètres de la fermeture. |
| A0 | Action de sécurité avant ouverture (sécurité ADMAP) | 0 : sans effet1 : mouvement refusé | Si la valeur 1 est SéLECTIONNÉ, l'activation de l'entrée de sécurité empêche l'ouverture de la porte. |
| A1 | Action de sécurité fermeture | 1 : arrêt2 : réouverture partielle3 : réouverture totale | La valeur 1 est interdite en cas d'utilisation d'une barre palpeuse sur l'entrée de sécurité. |
| A2 | Action détection d'obstacle en fermeture | 2 : arrêt + retrait3 : réouverture totale | |
| t0 | Temporisation fermeture automatique | 0 à 12 (valeur temporisation = valeur x 10 s)2 : 20 s | |
| t1 | Temporisation éclairage | 0 à 60 (valeur temporisation = valeur x 10 s)6 : 60 s | Remarque : du fait de la protection thermique, l'éclairage intégré peut se couper automatiquement en cas d'activation prolongée. Àsi, il est recommandé de sélectionner une temporisation d'éclairage supérieur à 2 mn (t1=12) uniquement lorsqu'un éclairage déported est utilisé. |
(Texte en gras = valeurs par défaut)
Exemple de programmation : réglage de la vitesse d'accostage en fermeture "P7" (Fig. 34)
Paramétrage d'une zone de ralentissement longue “P7” = 2.
Cas particulier: réglage de la position de la porte pour l'ouverture partielle (Fig. 35)
Acceder au paramètre "P6" etVerifier par "OK"
Positionner la porte à la position d'ouverture partielle souhaitée :
. Un appui Maintainu sur la touche "-" provoque la fermeture.
. Un appui Maintainu sur la touche "+" provoque l'ouverture.
. Validator par "OK".
Mode marche force (Fig. 36)
Cette fonction permet de positionner la porte dans une position précise :
. Un appui maintenu sur la touche "- " provoque la fermeture.
. Un appui Maintainu sur la touche "+" provoque l'ouverture.
Mémorisation de la télécommande pour la commande de l'éclairage déported (Fig. 37)
Mémorisation d'une télécommande type Telis ou similaire (Fig. 38)
FONCTIONNEMENTS PARTICULIERS
Voir livret utiliseur page 5.
EFFACEMENT DES TÉLECOMMANDES ET DE TOUS LES RÉGLAGES
Suppression des télécommandes Fig. 39
Appuyer sur la touche "PROG" jusqu'au clignotement de la lampe (7s).
Provoque l'effacement de toutes les télécommandes méorisées.
Réinitialisation de tous les réglages Fig. 40
Appuyer sur la touche "SET" jusqu'à l'extinction de la lampe (7s).
Provoque l'effacement de l'auto-apprentissage et le retour aux valeurs par défaut de tous les paramètres.
DIAGNOSTIC
Affichage des codes de fonctionnement
| Code | Désignation | Commentaires |
| C1 | Attente de commande | |
| C2 | Ouverture de la porte | |
| C3 | Attente de refermeture de la porte | |
| C4 | Fermeture de la porte | |
| C5 | Détection d'obstacle | Affichage lors de la détention d'obstacle puis durant 30s. |
| C6 | Entrée de sécurité active | Affichage lors d'une demande de mouvement ou en cours de mouvement, lorsque l'entrée de sécurité est active. L'affichage est maintainu tant que l'entrée de sécurité est active. |
| C9 | Sécurité contact portillon active | Affichage lors d'une demande de mouvement ou en cours de mouvement, lorsque le contact portillon est ouvert. L'affichage est maintainu tant que le contact portillon reste ouvert. |
| Ca | Auto test dispositif de sécurité en cours | Affichage lors du déroulement de l'auto test des dispositifs de sécurité. |
| Cb | Commande filaire permanente | Indique que l'entrée de commande filaire est activée en permanence (contact fermé). Les commandes provenant de télécommandes radio sont alors interdites. |
| Cd | Fonctionnement sur batterie de secours Attente de commande |
Affichage des codes de programmation
| Code | Désignation | Commentaires |
| S0 | Atente de réglage : sens de fonctionnement moteur pour les portes battantes | L'appui sur les touches "+" ou "- du clavier permet de passer à S1L'appui sur la touche "SET" pendant 2 s lance le mode auto-apprentissage |
| S1 | Atente de réglage : sens de fonctionnement moteur pour les portes basculantes ou sectionnelles | L'appui sur les touches "+" ou "- du clavier permet de passer à S0L'appui sur la touche "SET" pendant 2 s lance le mode auto-apprentissage |
| S2 | Mode auto-apprentissage | L'appui sur la touche "OK" permit de lancer le cycle d'auto-apprentissage : l'affichage S2 devient clignant durant tout le cycle.L'appui sur les touches "+" ou "- permettent la commande du moteur en marche forçée. |
| F0 | Atente mémorisation commande moteur | L'appui sur une touche de la télécommande permitted d'affector cette touche à la commande du moteur.L'appui sur "PROG" permit de passer en mode "attente de mémorisation commande éclairage déported : F1". |
| F1 | Atente de mémorisation commande éclairage déported | L'appui sur une touche de la télécommande permitted d'affector cette touche à la commande de l'éclairage déported.L'appui sur "PROG" permit de passer en mode "attente de mémorisation commande moteur : F0". |
Affichage des codes erreurs et pannes
| Code | Désignation | Commentaires | Que faire? |
| E1 | Effort maximum atteint | Durant l'auto-apprentissage, la portede mande un effort trop important pour le moteur. | Vérifier l'équilibrage et le bon fonctionnement manuel de la porte. |
| E2 | Entrée de sécurité active en permanence | Affichage lorsqu l'entrée sécurité est activée pendant plus de 3 minutes. | Vérifier qu'aucun obstacle ne provoque une détéction des cellules ou de la barre palpeuse.Vérifier le bon paramétrage de "P2" en fonction du dispositif raccordé sur l'entrée de sécurité.Vérifier le câblage des dispositifs de sécurité.En cas de cellules photoélectriques, vérifier le bon alignment de celles-ci. |
| E4 | Défaut auto test dispositif de sécurité | L'auto test des dispositifs de sécurité n'est pas satisfaisant. | Vérifier le bon paramétrage de "P2" en fonction du dispositif raccordé sur l'entrée de sécurité.Vérifier le câblage des dispositifs de sécurité.En cas de cellules photoélectriques, vérifier le bon alignment de celles-ci. |
| EbEc | Autres défauts et pannes | Ces codes correspondant à diverses pannes de la carte électronique. | Couper l'alimentation électrique (principal + batterie de secours), patienter quelques minutes puis re-connector l'alimentation.Effectuer un cycle d'auto-apprentissage.Si le défaut persiste, contacter l'assistance technique Somfy. |
Accès aux données méorisées
Pour acceder aux données méorisesLECTIONNER le paramètre "Ud" puis appuyer sur "OK"(Fig. 33).
| Données | Désignation |
| U0 | Compteur de cycle total : dizaines et unité |
| U1 | Compteur de cycle total : milliers, centaines |
| U2 | Compteur de cycle total : centaines de milles |
| U3 | Compteur de cycle avec détéction d'obstacle : dizaines et unité |
| U4 | Compteur de cycle avec détéction d'obstacle : milliers |
| U5 | Nombre de canaux de commande méorisés |
| d0 à d9 | Historiques des 10 derniers défauts |
| dd | Effacement de l'historique des défauts : appuyer sur "OK" pendant 7 s (Fig.33). |
CHARACTERISTIQUES
| Dexxo Pro 800 | Dexxo Pro 1000 | |
| Alimentation secteur | 230 V 50 Hz | |
| Alimentation motoréducteur | 24 V DC | |
| Puisance consommée en veille | 5 W | |
| Puisance consommée maximum | 350 W (hors éclairage déporté) | |
| Force de traction | 800 N | 1000 N |
| Type de rails disponibles | Chaîne - Courroie - Transmission haute performance | |
| Longueur de rails disponibles | 2900 mm : monobloc ou en 2 parties3500 mm : monobloc ou en 2 parties | |
| Dimensions de porte maximum | 9 m² (voir Fig. 3) | 15 m² (voir Fig. 3) |
| Utilisation | 20 cycles par jour avec rail standard (testé pour 36500 cycles)50 cycles par jour avec rail haute performance (testé pour 90000 cycles) | |
| Hauteur minimum sous linteau | 35 mm | |
| Longueur hors tout | avec rail de 2900 mm : 3240 mm (3090 mm si montage de la tête moteur à 90°)avec rail de 3500 mm : 3740 mm (3590 mm si montage de la tête moteur à 90°) | |
| Poids | Tête moteur : 6,8 kgRail : 5,6 à 10 kg selon type de rail | |
| Vitesse d'ouverture | 18 cm/s max. | |
| Nombre de canaux mémorables | 32 | |
| Fréquence radio SOMFY | 433,42 MHz RTS | |
| Eclairage intégré | 230 V / 40 W max. Douille E14 | |
| Eclairage déporté | 230 V / 500 W max. Classe 2 ☑ | |
| Température de fonctionnement | -20 °C / +60 °C | |
| Durée de fonctionnement assignée | 60 s | |
| Isolation électrique | Classe 2 - Double isolation ☐ | |
SOMMAIRE
GENÉRALITÉS 2
L'univers Somfy 2
Assistance 2
CONSIGNES DE SECURITE 3
Normes 3
Consignes de sécurité 3
PRÉSENTATION DU PRODUIT 3
Description 3
FONCTIONNEMENTS ET UTILISATION 4
Fonctionnement normal 4
Fonctionnements particuliers 5
DIAGNOSTIC DE FONCTIONNEMENT 6
PERIPHÉRIQUES 6
Description des différents péripériques disponibles 6
ENTRETIEN 7
Changement de I'ampoule de I'éclairage intégrée 7
Vérification de la détention d'obstacle 7
Vérification des dispositifs de sécurité 7
Vérification de la batterie de secours 7
CHARACTERISTIQUES TECHNIQUES 7
NOTES 8
GÉNÉRALITÉS
Nous you remercions d'avoir choisi un equipement SOMFY. Ce materiel a ete concu, fabriqué par Somfy selon une organisation qualite conforme à la norme ISO 9001.
L'univers Somfy ?
Somy developed, produces and commercialises automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy repondent à vos attentes de sécurité, comfort et gain de temps au quotidien.
Chez Somfy, la recherche de la qualite est un processus d'amelioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maître technologique dans le monde entier.
Assistance
Bien vous connaître, vous écouter, répondre à vos besoin, telle est l'approche de Somfy.
Pour tout renseignement concernant lechioix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre installerer Somfy ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.
Info Somfy Grand Public 6 jours / 7 :
Nous nous reservons le croit à tout moment, dans un souci constant d'évolution et d'amélioration de nos modèles, de leur apporter toutes modifications que nous jugerons utiles. © SOMFY. SOMFY SAS, capital 20.000.000 Euros, RCS Bonneville 303.970.230
CONSIGNES DE SECURITE
Normes
Ce produit est conforme à la norme "sécurité, règes particuliers pour les motorisations de portes de garage à ouverture verticale, pour usage résidentiel" (norme EN 60335-2.95). Ce produit installé selon les générées instructions et conformément à la "fiche de vérification de l'installation", permet une mise en place conforme aux normes EN 13241-1 et EN 12453.
Les instructions, citées dans les notices d'installation et d'utilisation de ce produit, ont pour objectif de satisfaire les exigences de sécurité des biens, des personnes et des dites normes. Dans le cas de non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui peuvent être engendrés. Le produit Dexxo Pro doit être installé à l'intérieur du garage avec un système à commande de secours intégrée.
Nous, SOMFY, déclarons que ce produit est conforme aux éxigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC.
Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/CE (Dexxo Pro).
Produit utilisable dans l'Union Européenne et en Suisse.
Instructions importantes de sécurité. Il est important pour la sécurité des personnes de suivre toutes les instructions. Conserver ces instructions.
Consignes de sécurité
Vérifier chaque mois que la porte inverse son mouvement lorsqu'elle rencontres un objet d'au moins 50~mm de haut placé sur le sol. Si ce n'est pas le cas, faites appel à votre installerateur. Faire attention en utilisant le dispositif de débrayage manuel car une porte manuelle peut retomber rapidement du fait de ressorts faibles ou cassetes, ou être mal équilibrée.
Avant toute manipulation ou intervention d'entretien, couper l'alimentation électrique et le cas échéant, enlever la batterie (Fig. 1).
Ne pas laisser les enfants jouer avec les dispositifs de commande de la porte. Mettre les télécommandes hors de portée des enfants (Fig. 2).
Pour l'éclairage intégré, utiliser exclusivement une ampoule puissance max. 230 V 40 W, douille E14 (Fig. 3).
Vérifier féquèment l'installation, notamment les câbles, les ressorts et les fixations, pour déceler tout signe d'usure, de détiéroration ou de mauvais équilibrage. Ne pas utiliser le système si une réparation ou un réglage est nécessaire car un début dans l'installation ou une porte mal équilibrée peut provoquer des blessures.
Surveiller les mouvements de la porte et maintainir toutes personnes à distance jusqu'à la fin du mouvement.
PRÉSENTATION DU PRODUIT

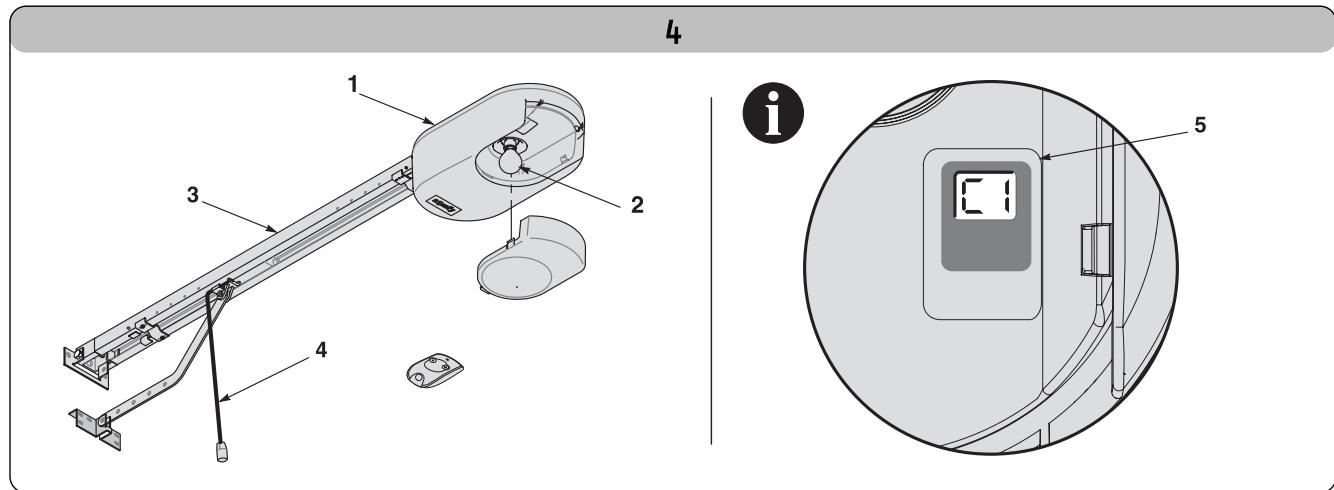

Description (Fig. 4)
L'ensemble Dexxo PRO a été créé pour la motorisation de portes de garage pour usage résidentiel. Cette motorisation est composée de :
. d'une tete moteur (Rep. 1) avec éclairage intégré (Rep. 2) et d'un afficheur digital de fonctionnement (Rep. 5).
. d'un ensemble rail (Rép. 3) avec dispositif de débrayage manuel (Rép. 4).
FONCTIONNEMENTS ET UTILISATION
Fonctionnement normal
Utilisation des télécommandes type Keytis ou similaires (Fig. 5).
5
Fonctionnement de la détéction d'obstacle (Fig. 6 et 7)
Une détention d'obstacle durant l'ouverture provoque l'arrêt de la porte (Fig. 6).
Une détention d'obstacle durant la fermeture provoque l'arrêt puis la re-ouverture de la porte (Fig. 7).
L'éclairage intégré est activé par intermittence pendant 30 s.
Fonctionnement de l'éclairage intégré
L'éclairage s'allume à chaque mise en route de la motorisation. Il s'est int automatiquement au bout d'une minute après la fin du mouvement de la porte. Cette temporisation est régable (voir chapitre paramétrage). Une utilisation répetitive donnant lieu à un allumage continu de la lampe, peut conduire à une extinction automatique due à une protection thermique.
Fonctionnement du dispositif de débrayage manuel (Fig. 8)
Le Dexxo Pro est equipé d'un dispositif de débrayage manuel qui permet de manoeuvrer la porte manuellement, par exemple, en cas de panne électrique. Ce dispositif doit être accessible facilement, à 1,80 m du sol maximum.
[1]. Débrayage de la motorisation
Tirer sur la cordelette jusqu'au débrayage du système d'entrainmentement de la porte.
[2]. Maneuvre manuelle de la porte
Celle-ci est possible tant que le système d'entrainment est débrayé.
[3]. Ré-embrayage de la motorisation
Maneuver la porte manuellement jusqu'à ce que le dispositif d'entraînement viennent se reverrouiller sur le rail de transmission.
Lors du débrayage de la motorisation, un mauvais équilibrage de la porte peut entraîner des mouvements brusques pouvant représenter un danger.
Utiliser la cordelette uniquement pour débrayer la motorisation. Ne jamais utiliser la cordelette pour manqueevr la porte manuellement.
Ré-embrayer impératifement la motorisation avant toute nouvelle commande.
Fonctionnements particuliers
Selon les peripheriques installés et les options de fonctionnement programmes par votre installer, le moteur Dexxo PRO peut avoir les fonctionsnementes particuliers suivants :
Fonctionnement avec une télécommande type TELIS ou similaire (Fig. 9)
Fonctionnement des cellules de sécurité.
Un obstacle place entre les cellules empêche la fermeture de la porte.
Si un obstacle est detecté pendant la fermeture de la porte, celle-ci s'arrête puis se réouvre totallement ou partiellement suivant la programmation effectue lors de l'installation.
L'éclairage intégré est activé par intermittence pendant 30 s.
Fonctionnement de la sécurité portillon.
L'ouverture de la porte piéton intégrée à la porte de garage empêche tout mouvement de la porte.
L'éclairage intégré est activé par intermittence pendant 30 s.
Fonctionnement avec Feu Orange clignotant
Le feu orange est activé lors de tout mouvement de la porte.
Une pré-signalisation de 2 s avant le début du mouvement peut être programmée lors de l'installation.
Fonctionnement de l'éclairage déported
L'éclairage s'allume à chaque mise en route de la motorisation. Il s'est automatique au bout de 1 minute après la fin du mouvement de la porte. Cette temporisation est régliable lors de l'installation.

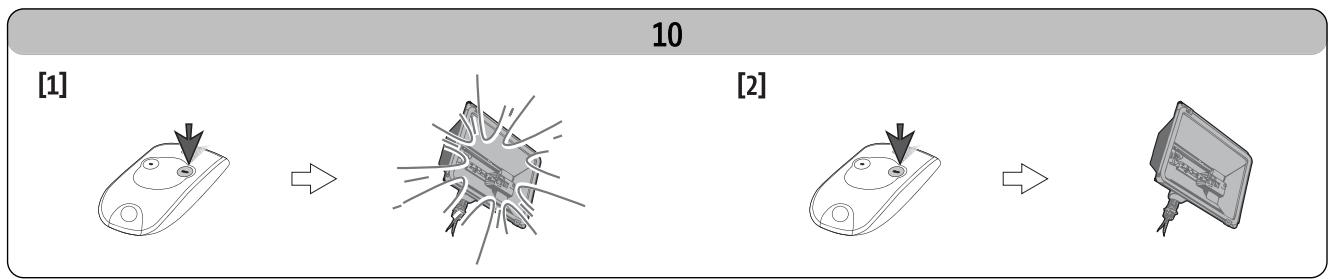

Si une touche de la télécommande est programmé pour l'éclairage déported, le fonctionnement est le suivant (Fig. 10).
Fonctionnement de l'ouverture partielle.
Si cette option est validée :
. Un appui court sur la touche de la télécommande provoque l'ouverture partielle de la porte.
. Un appui long sur la touche de la télécommande provoque une ouverture totale.
La position ouverture partielle ne peut etre atteinte que si la porte est préalablement fermée.
Fonctionnement en mode fermeture automatique.
La fermetre automatique de la porte s'effectue après un début programme lors de l'installation.
Une nouvelle commande pendant ce délambda annule la fermeture automatique et la porte resté ouverte.
La commande suivante entraine la fermeture de la porte.
Fonctionnement sur batterie de secours.
Si une batterie de secours est installée, le moteur Dexxo PRO peut fonctionner même en cas de coupure générale de courant.
Le fonctionnement s'effectue alors dans les conditions suivantes :
Vitesse réduite.
L'éclairage ne fonctionne pas.
. Les périhériques de sécurité ne fonctionnent pas.
Caracteristiques de la batterie :
. Autonomie : 24 H ; 5 à 10 cycles de fonctionnement suivant le poids de la porte.
Temps de recharge : 48 H
. Durée de vie avant remplacement : 3 ans environ.
Pour une durée de vie optimale de la batterie, il est recommandé de couper l'alimentation principale et de faire fonctionner le moteur sur batterie pendant quelques cycles, ceci 3 fois par an.
DIAGNOSTIC DE FONCTIONNEMENT
L'afficheur digital de fonctionnement est disponible sous le bulbe de l'éclairage intégré. Il donne les indications sur le fonctionnement du moteur. Les principaux codes de fonctionnement sont les suivants :
| Code | Désignation | Commentaires |
| C1 | Atente de commande | |
| C2 | Ouverture | |
| C3 | Atente de refermeture automatique | |
| C4 | Fermeture | |
| C5 | Détction d'obstacle | Indique que la porte à rencontres un obstacle. L'affichage est maintainu durant 30s après la détction. |
| C6 | Entrée de sécurité active | Indique qu'un obstacle empêchant la fermeture de la porte est摆在nt entre les cellules photoélectriques, ou est en contact avec un bord de sécurité installé sous la porte. |
| C9 | Sécurité contact portillon active | Indique que la portillon piéton intégrée à la porte est ouverte. Le mouvement de la porte est interdit. |
| Cb | Commande filaire permanente | Indique que l'entrée de commande filaire est activée en permanence. Les commandes provenant de télécommandes radio sont alors interdites. |
| Cd | Fonctionnement sur batterie de secours Attente de commande | Indique que l'alimentation principale du moteur est coupée, et que le moteur fonctionne grâce à la batterie de secours. |
Si d'autres codes sont affichés, consultez votre installerateur.
PERIPHÉRIQUES
Plusieurs péripériques sont disponibles.
11
| Rép. | Description | Commentaires |
| 1 | Télécommande KEYTIS 2NS RTS | Télécommande portative 2 canaux. |
| 2 | Télécommandes KEYTIS 4NS RTS | Télécommande portative 4 canaux. |
| 3 | Bouton pouvoir RTS | Point de télécommande mural 2 canaux. Utilisation à l'intérieur du garage. |
| 4 | Digicode RTS | Digicode à installer à l'extérieur du garage. |
| 5 | Cellules photoélectriques | Pour interdirire la fermeture de la porte en cas d'obstacle. |
| 6 | Feu orange | Pour signaler les mouvements de la porte à l'extérieur du garage. |
| 7 | Contact à clé | Interrupteur de commande à clé. Utilisation à l'extérieur du garage. |
| 8 | Batterie | Pour garantir un bon fonctionnement en cas de coupure de courant. |
| 9 | Serrure de déverrouillage | Permet le déverrouillage de la motorisation depuis l'extérieur, grâce à une serrure à clé.Fortement recommendé lorsque la porte de garage constitue l'unique accès au garage. |
| 10 | Déverrouillage extérieur | Permet le déverrouillage de la motorisation depuis l'extérieur, grâce à la poignée existante de la porte.Fortement recommendé lorsque la porte de garage constitue l'unique accès au garage. |
| 11 | Kit de verrouillage porte | Système permettant de renforcer le verrouillage de la porte. |
ENTRETIEN
Changement de l'ampoule de l'éclairage intégré (Fig. 12)
[1] [2]. Déposer le bulbe de l'éclairage.
[3] [4]. Dévisser l'ampoule défectueuse et la replacer.
[5] [6] [7]. Remetre le bulbe.
Utiliser exclusivement une ampoule 230V40W douille E14.
12
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Vérification de la détction d'obstacle
Vérifier tous les 6 mois que la porte inverse son mouvement lorsqu'elle rencontre un obstacle d'au moins 50mm de haut place sur le sol.
Vérification des dispositifs de sécurité (cellules, contact portillon, barre palpeuse)
Vérifier le bon fonctionnement tous les 6 mois (voir page 5).
Vérification de la batterie secours
Pour une durée de vie optimale de la batterie, il est recommandé de couper l'alimentation principale et de faire fonctionner le moteur sur batterie pendant quelques cycle, ceci 3 fois par an.
CHARACTERISTIQUES TECHNIQUES
| Caracteristiques techniques de bases | Dexxo Pro 800 | Dexxo Pro 1000 |
| Alimentation secteur | 230 V 50 Hz | |
| Puisance consommée en veille | 5 W | |
| Puisance consommée maximum | 350 W (hors éclairage déporté) | |
| Force de traction | 800 N | 1000 N |
| Utilisation | 20 cycles par jour avec rail standard (testé pour 36500 cycles) 50 cycles par jour avec rail haute performance (testé pour 90000 cycles) | |
| Nombre de canaux mémorables | 32 | |
| Fréquence radio SOMFY | 433,42 MHz RTS | |
| Eclairage intégré | 230 V / 40 W max. Douille E14 | |
| Eclairage déporté | 230 V / 500 W max. Classe 2 ☐ | |
| Température de fonctionnement | -20 °C / +60 °C | |
NOTES
F
