MODE D'EMPLOI AN-8015BT Renkforce

F Information légales

Ce mode d'emploi est une publication de la société Conrad Electronne SE, Klaus-Contrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réseaux, y compris de radiation. Toure reproduction, quelle qu'elle soit (p. ex. photocope, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éduleur. Il est intendit de le réprimer, même par extérations. Ce mode d'emploi correspond aux niveaux techniques du moment de la mise sous s'assay. Sous réserve de modifications techniques et de équipement.

Éléments de commande 88

Utilisation conforme 90

Description du produit 91

Explication des symboles 91

Consignes de sécurité 92

Montage mécanique 93

Emplacement de montage 93

Retrait et mise en place de la façade 94

Montage dans la baie radio 95

Démontage 96

Télécommande 97

Microphone mains-libres 98

Raccordement électrique 99

Branchement des haut-parleurs et de l'alimentation électrique 100

Branchement d'une antenne 101

Branchement du microphone mains-libres 101

Branchement des sorties LINE 102

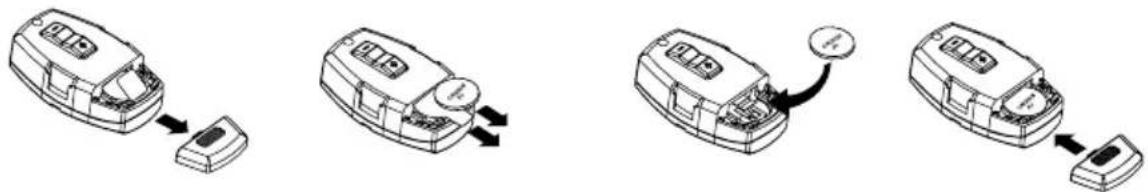

Mise en place / remplacement de la pile de la télécommande 103

Utilisation 104

Utilisation générale 104

Configuration du menu 105

Sélection de la source de lecture 107

Affichage des informations sur l'écran 107

Réglage de l'heure 107

Mode radio 108

Mode CD 113

Mode USB / carte mémoire 116

Fonctions de la télécommande 116

Fonctionnement Bluetooth 117

Manipulation 122

Entretien 123

Dépannage 124

Caractéristiques techniques 126

Élimination 127

Déclaration de conformité 127

Introduction

Chère cliente, cher client,

Nous vous remercions de l'achat du présent produit.

Ce produit répond aux exigences légales nationales et européennes. Afin de maintenir l'appareil en bon état et d'en assurer l'exploitation sans risques, l'utilisateur doit absolument tenir compte de ce mode d'emploi !

Le présent mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez en compte, notamment lorsque vous transmettez le produit à un tiers. Conservez le présent mode d'emploi afin de pouvoir le consulter à tout moment !

Tous les noms de société et toutes les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Tél. [phone]

Fax [phone]

e-mail : [e-mail]

Du lundi au vendredi de 8h00 à 18h00

le samedi de 8h00 à 12h00

Tél. [phone]

Fax [phone]

e-mail : [e-mail]

Du lundi au vendredi de 8h00 à 12h00 et de 13h00 à 17h00

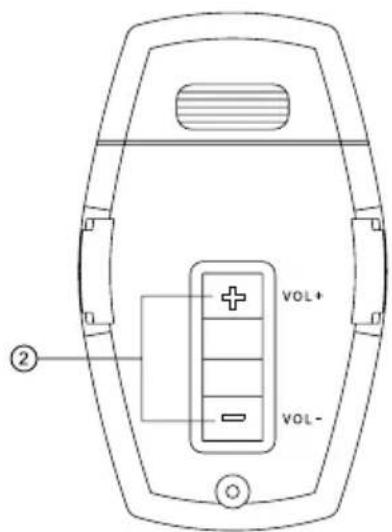

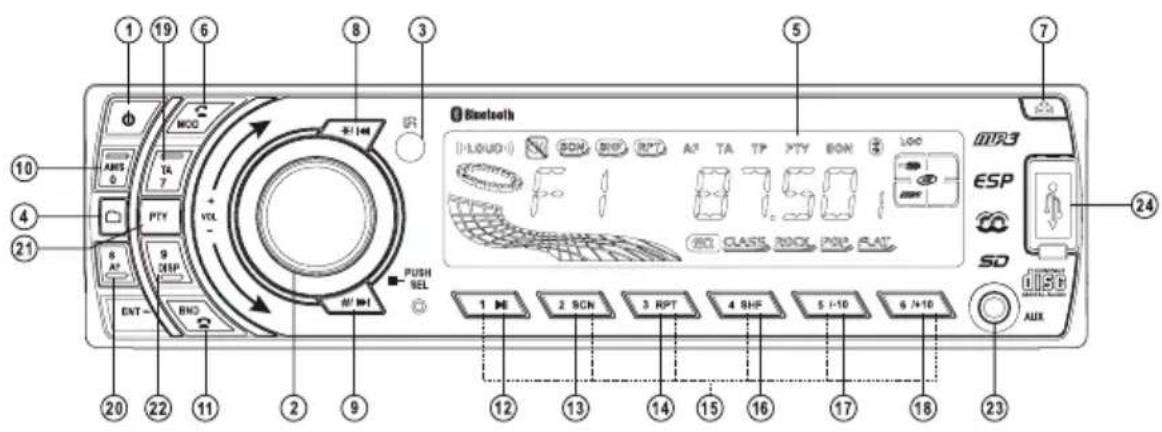

Éléments de commande

Mode d'emploi français

1 19 6 8 3 ① ⑤ ⑦ ⑩ ④ 21 10 ABS 0 TA 7 PTY VOL 9 DESP 6 AP ENT- BND PUSH SEL AIR Bluetooth LOUD SDM SHF RPT A² TA TP PTY BON LOG 81.591 BST CLASS ROCK POP FLAT 1 M 2 SCN 3 RPT 4 SHF 5 F-10 6 F+10 20 22 11 2 9 12 13 14 15 16 17 18 23 WTR3 ESP SD AUX

25 26 27 RESET 28 29

RENKFORCE PWR/MUTE BND ENT MOD TEL-MENU 1 30 4 12 16 19 20 8 10 9 1 2 5 -10 7 TA AF/REG 0 AMS # # # RPT 6 + 10 9 DIS P # ① ⑥ ⑬ ⑬ ⑭ ⑯ ⑲

(1) Touche PWR / MUTE Marche / arrêt et fonction Muet
(2) Bouton de réglage du volume/sélecteur Réglage du volume / sélection des options
(3) Fenêtre de réception infrarouge Récepteur pour la télécommande infrarouge
(4) Touche / MENU TÉL. Sélection des options du téléphone
(5) Écran Affichage des états de fonctionnement
(6) Touche / MOD Décrocher le combiné / sélection des sources d'entrée
(7) Touche Éjection de la façade
(8) Touche * / Touche numérique * / recherche de titres ou recherche vers le bas
(9) Touche # / Tuche numérique # / recherche de titres ou recherche vers le haut

(10) Touche AMS / 0 Enregistrement automatique des stations / touche numérique 0
(11) Touche BND / Commutation de la gamme des fréquences de la radio / raccrocher le combiné
(12) Touche 1 / ▶II Touche numérique ou touche 1 des stations / fonction de lecture ou de pause
(13) Touche 2 / SCN Touche numérique ou touche 2 des stations / fonction de balayage des titres
(14) Touche 3 / RPT Touche numérique ou touche 3 des stations / fonction de répétition
(15) Touches 1 à 6 des stations Touches numériques ou touches des stations
(16) Touche 4 / SHF Touche numérique ou touche 4 des stations / lecture aléatoire
(17) Touche 5 / -10 Touche numérique ou touche 5 des stations / saut de 10 titres vers le bas
(18) Touche 6 / +10 Touche numérique ou touche 6 des stations / saut de 10 titres vers le haut
(19) Touche TA / 7 Fonction RDS TA / touche numérique 7
(20) Touche AF / 8 Fonction RDS AF/REG / touche numérique 8
(21) Touche PTY Fonction RDS PTY
(22) Touche 9 / DISP Touche numérique 9 / commutation de l'affichage sur l'écran
(23) Prise AUX Prise pour les sources audio externes
(24) Prise USB Prise pour les supports de données USB
(25) Slot pour cartes SD / MMC lecteur de cartes mémoire SD / MMC
(26) Fente du lecteur CD Tiroir pour les CD
(27) Touche Touche d'éjection des CD
(28) DEL de protection antivol DEL clignotante pour décourager d'éventuels voleurs
(29) Touche RESET Touche pour la réinitialisation aux réglages d'usine
(30) Touche 📋 / BND / ENT Raccrocher le combiné / commutation de la gamme des fréquences de la radio / touche pour la sélection des options

Utilisation conforme

L'autoradio permet de capter les stations radio dans la voiture, d'écouter les CD audio et les fichiers audio enregistrés sur les supports de données compatibles. L'appareil sert, en outre, de kit mains-libres pour les téléphones portables compatibles avec Bluetooth.

Pour la lecture, l'appareil doit être raccordé à des haut-parleurs.

Ce produit est exclusivement homologué pour le raccordement à un réseau de bord à tension continue 12 V avec pôle négatif de la batterie du véhicule sur la carrosserie. L'appareil ne doit être monté et mis en service que dans les véhicules utilisant ce type de tension de bord.

Lors du montage, l'utilisateur doit veiller à ce que l'appareil ne prenne ni l'humidité ni l'eau.

Toute utilisation autre que celle stipulée ci-dessus provoque l'endommagement du présent produit ainsi que des risques de courts-circuits, d'incendie, d'électrocution, etc.

Il est interdit de modifier ou transformer l'ensemble du produit ou d'ouvrir le boîtier.

Lors de l'utilisation de ce produit, veuillez respecter les prescriptions nationales en vigueur dans votre pays concernant le fonctionnement radioélectrique.

Observez toutes les consignes de sécurité du présent mode d'emploi !

Description du produit

Cet appareil est équipé d'une façade amovible, d'une radio FM / AM, d'un port USB, d'un lecteur de cartes SD / MMC, d'un kit mains-libres Bluetooth et d'un lecteur CD / CD-R / CD-RW / MP3 avec les caractéristiques suivantes :

• Télécommande infrarouge avec support pour le volant
• Puissance de sortie élevée (max. 4 x 40 W)
• Sortie de préamplificateur à 4 canaux pour le branchement d'amplificateurs de sortie
• Prise AUX pour le branchement de sources audio externes
• Restitution de la musique via l'interface Bluetooth (A2DP)
• Réglage électronique du volume, des basses, des aigus, du fader et de la balance
• Processeur de signaux numériques pour l'adaptation de la caractéristique sonore aux différents styles de musique
• Circuit Loudness
• Syntoniseur FM / AM avec fonction RDS
• Syntonisation électronique précise des stations au moyen d'un syntoniseur PLL
  • 30 stations radio programmables (18 stations FM, 12 stations AM)
• Recherche manuelle / automatique des stations dans les deux sens de recherche
• Mémorisation automatique des stations / recherche des plages de programme
• Écran alphanumérique
• Affichage des métadonnées ID3 durant la lecture MP3
  • Terminal de connexion ISO

Explication des symboles

Le symbole du point d'exclamation indique à l'utilisateur qu'il doit lire ce mode d'emploi avant la mise en service de l'appareil et qu'il doit le respecter pendant le fonctionnement.

Le symbole de la « main » précède les conseils et consignes d'utilisation particuliers.

Tout dommage résultant du non-respect du présent mode d'emploi entraîne l'annulation de la garantie légale / du fabricant. Nous déclinons toute responsabilité pour les dommages consécutifs !

Nous déclinons toute responsabilité pour les dommages matériels ou corporels qui résultent d'une manipulation de l'appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité. De tels cas entraînent l'annulation de la garantie !

• Pour des raisons de sécurité, il est interdit de transformer et / ou modifier le produit de manière arbitraire.
• Uniquement utiliser le réseau de bord à tension continue 12 V (pôle négatif de la batterie sur la carrosserie du véhicule) comme source de tension. Ne branchez jamais l'appareil sur une autre alimentation électrique.
• Veillez à ce que la mise en service de l'appareil soit effectuée dans les règles de l'art. Observez alors le contenu du présent mode d'emploi.
• En cas d'ouverture de l'appareil ou de contournement du circuit de sécurité, vous vous exposez à un rayonnement laser invisible. Les maniements et procédures autres que ceux décrits dans ce mode d'emploi peuvent provoquer de dangereuses émissions de rayons.
• Ce produit n'est pas un jouet, il ne convient pas aux enfants. Les enfants ne sont pas en mesure d'évaluer les risques liés à la manipulation d'appareils électriques.
• N'exposez pas l'appareil à des températures extrêmes ni à des gouttes ou projections d'eau, ni à de fortes vibrations ou contraintes mécaniques.
• Ne laissez pas l'appareil en marche sans surveillance.
• Ne laissez pas traîner le matériel d'emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants.
• Observez également les consignes de sécurité et les modes d'emploi des autres appareils raccordés à l'appareil.
• En cas de doute quant au raccordement correct de l'appareil ou lorsque vous avez des questions sans réponse dans le présent mode d'emploi, contactez notre service d'assistance technique ou un autre spécialiste.

Montage mécanique

J _r RENKFORCE

Les constructeurs prévoient un emplacement pour le montage de l'autoradio dans la plupart des véhicules. L'emplacement de montage est défini en tenant compte des aspects de sécurité. Pour cette raison, il est conseillé de monter l'autoradio à l'emplacement prévu à cet effet.

L'appareil doit être installé dans une baie de montage DIN aux dimensions 182 x 53 mm. Ces dimensions de montage sont normalisées et sont généralement respectées par tous les constructeurs automobiles.

Si aucune baie de montage n'est prévue, veuillez consulter votre concessionnaire automobile qui vous indiquera l'emplacement prévu pour le montage de l'autoradio.

Choisissez soigneusement l'emplacement pour le montage en veillant à ce que l'appareil ne gène pas le conducteur au volant et ne détourne pas son attention de la circulation.

Utilisez uniquement le matériel de montage fourni afin de garantir une installation sûre.

Les modifications du véhicule, indispensables pour le montage de l'autoradio ou d'autres composants, doivent toujours être effectuées de manière à ne pas compromettre la sécurité routière ni la stabilité de la construction du véhicule. Pour de nombreux véhicules, la découpe d'une tôle à l'aide d'une scie suffit pour perdre l'autorisation d'exploitation.

Comme l'appareil produit de la chaleur pendant son fonctionnement, l'emplacement prévu pour le montage doit être résistant à la chaleur.

Avant de percer des trous de fixation, assurez-vous qu'aucun câble électrique, conduite de frein, réservoir d'essence ou objets similaires ne soient endommagés.

Observez les consignes de sécurité des fabricants des outils utilisés pour le montage de vos composants HIFI automobiles.

Lors du montage de votre chaîne hi-fi, tenez compte des risques de blessure qui peuvent émaner d'appareils susceptibles de se détacher en cas d'accident. Pour cette raison, fixez bien toutes les pièces à un emplacement ne présentant aucun danger pour les passagers.

Avant le montage de l'appareil, contrôlez la profondeur de la baie de montage.

Position de montage

L'angle d'installation par rapport à l'horizontale doit être inférieur à 30°. Une inclinaison trop importante de l'appareil peut provoquer des problèmes lors de la lecture des CD.

Retrait et mise en place de la façade

La façade peut être retirée afin de décourager les voleurs.

• Avant de retirer la façade, enfoncez la touche ⏻ POWER / MUTE (1) jusqu'à ce que l'appareil s'éteigne.
• Appuyez sur la touche (7) pour rabattre la façade.
• Maintenez le côté droit de la façade, enfoncez cette dernière avec précaution vers la gauche pour la libérer puis retirez la façade de son support.
• Si vous emportez la façade, rangez-la dans l'étui de protection fourni.
• Pour remettre la façade en place, insérez le côté gauche de la manière indiquée sur la figure dans le support puis enfoncez la façade avec précaution à gauche jusqu'à ce qu'elle s'enclenche à droite dans le support.
• Rabattez la façade sur l'appareil en veillant à ce qu'elle s'enclenche correctement.
• Veillez alors à ne pas appuyer sur l'écran ni sur les touches de commande.

Veillez à insérer la façade dans le bon sens sur l'appareil et à ce qu'elle s'enclenche correctement dans le support lorsque vous la remettez en place.

N'appuyez pas la façade trop fort sur l'appareil. Une légère pression suffit pour la rabattre sur l'appareil.

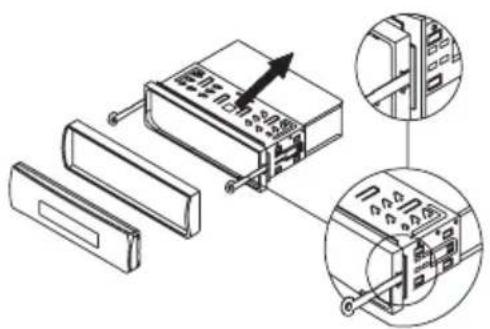

Montage dans la baie radio

- Retirez les deux vis d'arrêt du lecteur CD.

• Retirez la façade.
• Dégagez avec précaution le cadre en plastique de la façade de l'appareil en le pliant légèrement vers l'extérieur et retirez-le.
• Déverrouillez le cadre de montage à l'aide des deux clés de déblocage.
• Retirez le cadre de montage de l'appareil en le tirant vers l'arrière.

• Introduisez le cadre de montage dans la baie de montage du véhicule.
• Pliez quelques-uns des colliers de fixation du cadre de montage jusqu'à ce que le cadre soit correctement fixé dans la baie de montage.

- Fixez en plus l'appareil à l'aide de la vis sans tête au dos de l'appareil afin le protéger contre les vibrations. Une telle protection est déjà prévue dans la plupart des véhicules. Le cas contraire, fixez l'appareil à l'aide de la bande de tôle perforée fourni. Pour la fixation, procédez de la manière indiquée sur la figure suivante :

- Après avoir effectué tous les câblages électriques (voir « Raccordement électrique »), insérez l'appareil dans le cadre de montage jusqu'à ce qu'il s'enclenche correctement.

- Remettez le cache de la façade sur l'appareil.

Conservez les deux clés de déblocage à portée de main. Le cas échéant, vous en aurez besoin pour démonter l'appareil.

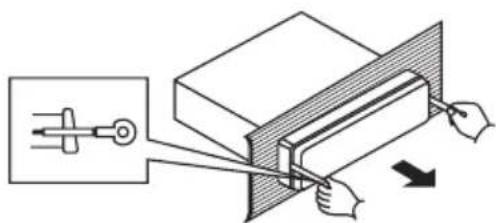

Démontage

- Retirez la façade.

- Dégagez avec précaution le cadre en plastique de la façade de l'appareil en le pliant légèrement vers l'extérieur et retirez-le.

- Enfoncez les deux clés de déblocage dans les fentes latérales entre l'appareil et le cadre de montage jusqu'à ce que l'appareil soit déverrouillé.

• Dévissez la vis de fixation au dos de l'appareil.
• Retirez avec précaution l'autoradio du cadre de montage en le tenant par les clés de déblocage.
  • Débranchez toutes les fiches de l'appareil.

Télécommande

La télécommande peut être fixée directement à la jante du volant avec la fixation du volant fournie. La fenêtre de réception infrarouge (3) se trouve dans le cache avant de l'autoradio.

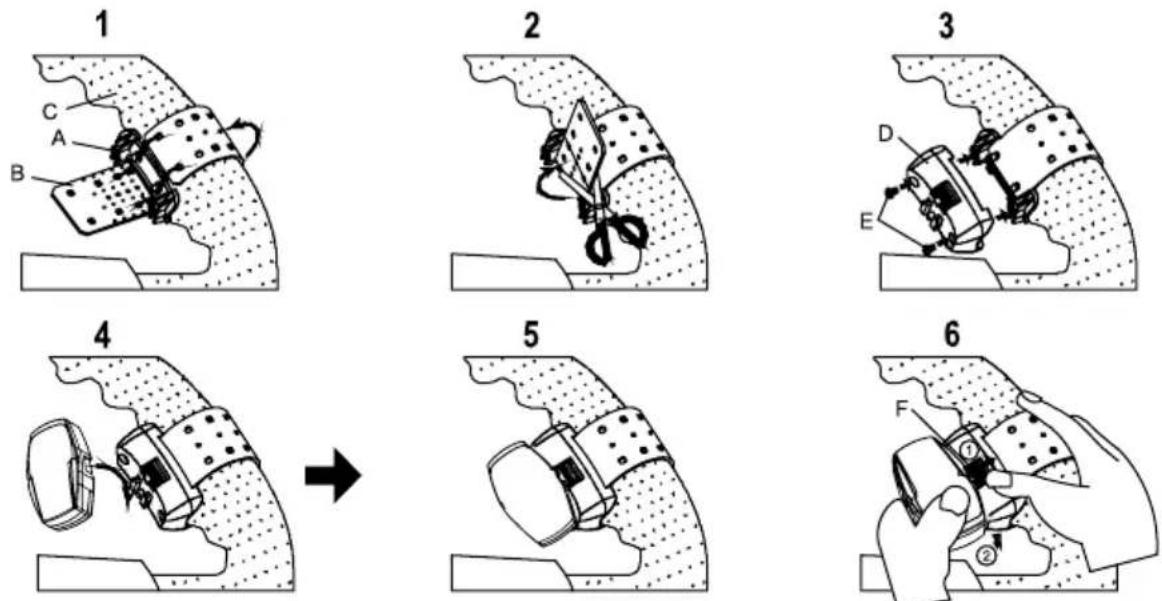

Montage sur le volant :

• Alignez le volant.
• Ouvrez les deux vis (E) du support pour le volant.
• Positionnez la partie intérieure (A) du support pour le volant sur la face intérieure du volant (C).
• Enroulez la sangle en caoutchouc (B) autour de la jante du volant, tendez-la puis insérez-y les tiges de fixation (figure 1).
• Le cas échéant, découpez le morceau de la sangle en caoutchouc qui dépasse (figure 2).
• Fixez à nouveau la partie extérieure (D) du support pour le volant à l'aide des deux vis (E) (figure 3).
• Glissez la télécommande sur le support pour le volant (figures 4 et 5).
• Pour sortir la télécommande, actionnez le levier de fixation (F) puis retirez la télécommande du support (figure 6).

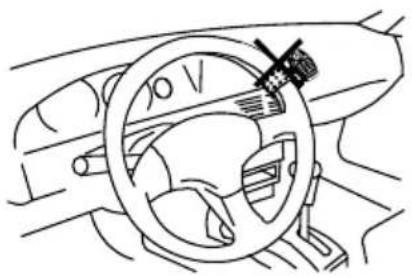

La télécommande ne doit pas être positionnée dans la zone de déclenchement d'un airbag.

La télécommande doit être installée sur le volant en veillant à ne pas gêner le conducteur durant la conduite du véhicule.

Serrez bien la sangle en caoutchouc de la fixation afin de garantir qu'elle ne puisse pas se détacher durant la conduite.

La télécommande doit être fixée sur la face inférieure du volant afin de garantir qu'elle ne gène pas le conducteur durant la conduite.

Le meilleur emplacement pour l'installation de la télécommande dépend de la position de montage de l'autoradio. Avant le montage définitif, assurez-vous que la télécommande fonctionne parfaitement. L'émetteur à infrarouge se trouve au dos de la télécommande.

Le microphone pour le kit mains-libres peut être fixé au pare-soleil, à l'habillage de la colonne de direction ou à un autre emplacement approprié dans l'habitacle du véhicule.

Il est interdit d'installer le microphone et le câble de raccordement dans la zone de déclenchement de l'airbag.

• Fixez le microphone mains-libres à l'aide de la pince ou de la bande auto-agrippante fournie à un emplacement approprié.
• Posez le câble de raccordement jusqu'à la baie radio.

Raccordement électrique

RENKFORCE

Le raccordement électrique est réservé aux techniciens qualifiés.

Afin d'éviter les courts-circuits et les endommagements qui pourraient en découler, le pôle négatif (masse) de la batterie du véhicule doit être déconnecté pendant le raccordement.

Rebranchez le pôle négatif de la batterie uniquement après avoir entièrement raccordé l'appareil et contrôlé le raccordement.

Pour vérifier la tension sur les câbles de tension de bord, utilisez uniquement un voltmètre ou une lampe témoin à diode car les lampes témoin normales absorbent des courants trop élevés et peuvent ainsi endommager l'électronique de bord.

Durant le raccordement des câbles, veillez à ne pas les écraser ou les endommager au niveau des arêtes vives. Utilisez des passe-fils en caoutchouc.

Veillez à utiliser des câbles bifilaires pour le raccordement des haut-parleurs. Isolez les points de raccordement nus. Veillez à ce que les câbles ne soient pas endommagés au niveau des arêtes vives.

Utilisez uniquement des haut-parleurs avec une capacité de charge suffisante (voir « Caractéristiques techniques »).

Respectez la polarité des haut-parleurs ; les repères plus et moins doivent coïncider.

Les câbles de raccordement des haut-parleurs sont habituellement codés : certains fabricants de haut-parleurs marquent le câble (+) avec une bande de couleur supplémentaire, d'autres utilisent un câble cannelé pour le pôle (+) et un câble lisse pour le pôle (-).

L'appareil a été conçu pour une l'utilisation de haut-parleurs avec une impédance minimale de 4 ohms. Ne branchez jamais des haut-parleurs avec une impédance inférieure.

Dans la plupart des véhicules, les câbles disponibles pour le raccordement électrique et la connexion des haut-parleurs sont déjà posés jusqu'à la baie de montage prévue.

Le cas contraire, veiller à ce que les câbles posés par la suite soient protégés par les fusibles de bord prévus à cet effet (voir manuel d'utilisation du véhicule).

Raccordement des haut-parleurs et de l'alimentation électrique

MIC 15 ANT OUT ISO A B 1 2 1 2 3 4 3 4 5 6 5 6 7 8 7 8

L'autoradio est équipé d'un connecteur modulaire ISO.

Il est possible de brancher les véhicules munis d'un tel connecteur directement sur l'appareil à condition que les connecteurs soient identiques (à contrôler d'abord!). Si l'affectation des connecteurs ne correspond pas, le branchement s'effectue par un adaptateur.

Le tableau ci-dessous indique l'affectation des contacts du connecteur modulaire ISO. Pour connaître l'affectation du connecteur modulaire de votre véhicule, adressez-vous à votre concessionnaire automobile.

Connecteur modulaire A (alimentation électrique) Connecteur modulaire B (raccordement des haut-parleurs)

(1) libre (1) Haut-parleur arrière droit (+)
(2) libre (2) Haut-parleur arrière droit (-)
(3) libre (3) Haut-parleur avant droit (+)
(4) Courant permanent +12V (4) Haut-parleur arrière droit (-)
(5) Sortie de commande l'antenne (5) Haut-parleur avant gauche (+)
(6) libre (6) Haut-parleur arrière gauche (-)
(7) Allumage +12V (7) Haut-parleur arrière gauche (+)
(8) Masse (8) Haut-parleur arrière gauche (-)

• La prise Courant permanent +12V (4) doit être raccordée à un câble qui fournit en permanence un courant 12V, même lorsque le contact est coupé (borne 30 du réseau de bord). Cette prise permet de mémoriser les réglages de l'utilisateur, l'heure, etc.
• La sortie de commande de l'antenne (5) fournit une tension +12V lorsque l'appareil est sous tension. Cette ligne peut être est utilisée pour l'alimentation électrique d'une antenne électrique ou comme tension de démarrage pour un amplificateur de voiture.
• La prise Allumage +12V (7) doit uniquement être raccordée à une ligne sous tension +12V lorsque le contact est allumé (borne 15 du réseau de bord).

N'effectuez pas un branchement sur le courant continu. La batterie de bord risquerait sinon de se décharger en cas d'immobilisation prolongée du véhicule.

- La prise Masse (8) doit être raccordée à la carrosserie du véhicule.

La technique de collage de plus en plus utilisée et les composants métalliques vernis ont pour effet de limiter la conductivité électrique. Toutes les pièces en métal ne conviennent donc pas comme terre.

Branchement de l'antenne

- Raccordez la fiche de l'antenne de votre véhicule à la prise d'antenne ANT au dos de l'appareil.

- Si votre véhicule est équipé d'une autre fiche d'antenne, utilisez un adaptateur compatible disponible dans le commerce spécialisé.

- Raccordez la fiche de l'antenne de votre véhicule à la prise d'antenne ANT au dos de l'appareil. - Si votre véhicule est équipé d'une autre fiche d'antenne, utilisez un adaptateur compatible disponible dans le commerce spécialisé.

Raccordement du microphone à haut-parleur

- Raccordez la fiche du microphone mains-libres à la prise MIC au dos de l'appareil.

Raccordement des sorties LINE

L'autoradio est équipé de quatre sorties LINE pour le branchement d'amplificateurs de sortie.

N'utilisez que des câbles RCA blindés appropriés pour le raccordement aux prises RCA. L'utilisation d'autres câbles pourrait provoquer des perturbations.

Veillez à utiliser des câbles de raccordement aussi courts que possible.

Ne posez pas les câbles à proximité d'autres câbles. Cela permet d'éviter un parasitage dans les câbles.

Afin d'éviter les distorsions et asymétries qui risqueraient d'endommager l'appareil ou l'amplificateur de sortie, branchez uniquement les appareils équipés de prises RCA identiques sur les prises RCA. À ce propos, observez également les puissances connectées indiquées dans les « Caractéristiques techniques ».

- Raccordez les prises femelles OUT FL et FR aux entrées de l'amplificateur de sortie pour les haut-parleurs avant.

- Raccordez les prises femelles OUT RL et RR aux entrées de l'amplificateur de sortie pour les haut-parleurs arrière.

La prise femelle rouge est prévue pour le branchement du canal de droite.

La prise femelle blanche est prévue pour le branchement du canal gauche.

Mise en place / remplacement de la pile de la télécommande

Retirez la pile en cas d'une inutilisation prolongée de l'appareil.

Les piles corrodées ou endommagées peuvent au toucher causer des brûlures sur la peau. Portez donc des gants de protection appropriés.

Faites attention de ne pas court-circuiter la pile, ni de la jeter dans le feu. Ne pas la recharger. Il y a danger d'explosion.

• Retirez la télécommande du support pour le volant en procédant de la manière indiquée plus haut.
• Ouvrez puis retirez le couvercle du logement des piles situé au dos de la télécommande en le faisant glisser.
• Insérez la pile en respectant sa polarité. Le pôle positif de la pile doit alors pointer vers le haut.
• Refermez le logement des piles. L'ergot doit s'enclencher de manière audible.
• Fixez à nouveau la télécommande dans le support pour le volant en procédant de la manière indiquée plus haut.

• Si la télécommande ne fonctionne plus correctement, cela signifie que la pile est déchargée et qu'elle doit être remplacée par une pile neuve du même type.
• Le remplacement de la pile s'effectue en procédant de la manière décrite plus haut.
• Remplacez ici la pile vide par une pile bouton 3V au lithium CR2025 neuve.

Avant de mettre l'appareil en service, vous devez impérativement vous familiariser avec ses fonctions et le présent mode d'emploi.

Contrôlez encore une fois si tous les raccordements ont correctement été effectués. Après ce contrôle, reconnectez le pôle négatif de la batterie de bord.

Utilisation générale

Touche ⬆PWR / MUTE (1)

Cette touche permet d'allumer ou d'éteindre l'appareil.

Lorsque l'appareil est éteint, appuyez brièvement sur cette touche pour allumer l'appareil. Lorsque l'appareil est allumé, appuyez sur cette touche pour brièvement activer la fonction Muet pour la lecture en cours. Une nouvelle pression sur la touche désactive la fonction Muet.

Maintenez cette touche enfoncée pendant env. 2 s pour éteindre l'appareil.

Pour allumer l'appareil, vous pouvez également appuyer sur n'importe quelle autre touche (également sur l'une des touches de la télécommande).

La fonction Muet peut également être désactivée en tournant le bouton de réglage du volume / sélecteur (2).

Écran (5)

Les informations affichées sur l'écran (5) varient selon la fonction actuellement activée.

Touche RESET (29)

Cette touche permet de rétablir la configuration d'origine pour tous les réglages.

Actionnez cette touche dans les cas suivants :

• à la fin des travaux d'installation et de raccordement
• si l'appareil ne réagit plus aux pressions sur les touches
• lorsque l'écran n'affiche que des caractères incompréhensibles

Configuration du menu

Bouton de réglage du volume / sélecteur (2)

Durant le fonctionnement normal, le volume se règle à l'aide du bouton de réglage du volume / sélecteur (2).

Appuyez une ou plusieurs fois brièvement sur le bouton de réglage pour modifier les paramètres suivants :

VOL Réglage du volume

BAS Réglage des graves

TRE Réglage des aigus

BAL Réglage de la balance (répartition du volume entre la droite et la gauche)

FAD Réglage du fader (répartition du volume entre l'avant et l'arrière)

LOUD Correction Loudness du son

LOUD ON Le circuit Loudness est activé.

LOUD OFF Le circuit Loudness est désactivé. Le son n'est pas modulé.

À bas volume, l'ouïe humaine perçoit moins bien les graves. Grâce à l'amplification de cette gamme de fréquences à bas volume (correction Loudness), il est possible de parer à cet effet et d'obtenir une restitution audio plus naturelle.

DSP Processeur numérique de signaux

DSP OFF Le processeur numérique de signaux est désactivé.

POP La caractéristique sonore est modulée pour la musique pop.

ROCK La caractéristique sonore est modulée pour la musique rock.

CLASSIC La caractéristique sonore est modulée pour la musique classique.

FLAT Le DSP est activé, mais le son n'est pas modulé.

Lorsque le DSP est activé, il n'est pas possible de moduler le son à l'aide des boutons de réglage des graves et des aigus.

Pour sélectionner d'autres fonctions, maintenez d'abord le bouton de réglage du volume / sélecteur (2) enfoncé (pendant plus de 2 secondes) et appuyez ensuite à nouveau sur cette touche, mais brièvement, jusqu'à ce que la fonction souhaitée s'affiche sur l'écran.

Les options du réglage correspondant se sélectionnent en tournant le bouton de réglage du volume / sélecteur (2) ou en appuyant sur les boutons de réglage du volume (2) sur la télécommande.

TA SEEK/ALARM

TA SEEK En cas de perte des informations routières, l'appareil recherche automatiquement une nouvelle station avec un identifiant des informations routières.

TA ALARM L'appareil émet une tonalité d'avertissement lorsque le signal des informations routières ne peut plus être reçu.

PI SOUND/MUTE

Comportement de l'appareil en cas d'entrée dans une zone d'émission dans laquelle 2 différentes stations avec différentes identifications de programme (PI) émettent la même AF (fréquence alternative) :

PI SOUND La radio commute pendant quelques secondes sur la nouvelle station puis revient à la station précédente.

PU MUET La fonction Muet est activée pour la nouvelle station.

RETUNE L/S

RETUNE L En l'absence de signal pour les informations routières, la recherche automatique est lancée au bout de 90 secondes.

RETUNE S En l'absence d'identifiant des informations routières, la recherche automatique est lancée au bout de 30 secondes.

MASK DPI/ALL

Comportement de l'appareil durant la recherche des stations :

MASK DPI Les fréquences alternatives avec différentes informations de programme (PI) ne sont pas prises en compte.

MASK ALL Les fréquences alternatives avec des informations de programme (PI) et les fréquences alternatives, dont le signal est plus puissant, mais sans informations RDS, ne sont pas prises en compte.

TAVOL

Lors de la réception de l'annonce routière et l'activation de la fonction TA, le volume préréglé est sélectionné si le volume réglé est plus faible.

Réglez le volume d'annonce souhaité en tournant le bouton de réglage du volume / sélecteur (2).

CLOCK 12/24

Cette rubrique du menu permet de définir le format d'affichage de l'heure (format 12 h ou 24 h).

Bip touches BEEP

BEEP ON Un bip de confirmation retentit lorsqu'une touche est actionnée.

BEEP OFF Le bip de confirmation est désactivé.

Sélection de la source de lecture

Appuyez plusieurs fois sur la touche ≤ / MOD (6) pour sélectionner les différentes sources de lecture.

La sélection s'effectue dans l'ordre suivant :

Radio > CD > USB > SD/MMC > AUX > BT AUDIO

Lorsque aucun CD, support de données USB ou carte SD / MMC ne sont insérés ou qu'aucune source Bluetooth n'est connectée, les sources correspondantes ne sont pas affichées dans la sélection.

Affichage des informations sur l'écran

Selon le mode de fonctionnement, une pression sur la touche 9 / DISP (22) permet d'afficher différentes informations sur l'écran (5). Chaque pression sur la touche permet d'afficher le type d'informations suivant. Au bout de 5 secondes, l'écran affiche automatiquement l'écran de base (premier écran dans l'énumération du bas).

Durant la réception d'une station RDS

Mode radio Heure > Fréquence de réception > Nom de la station > Type de programme

Mode CD / USB / SD Heure > Fréquence de réception > Nom de la station > Informations CD / USB / SD

Durant la réception d'une station sans RDS

Mode radio Heure > Fréquence de réception > PTY NONE

Mode CD / USB / SD Heure > Fréquence de réception > PTY NONE > Informations CD / USB / SD

Si la station n'émet pas d'informations PTY, PTY NONE s'affiche sur l'écran.

Réglage de l'heure

Maintenez la touche 9 / DISP (22) enfoncée jusqu'à ce que l'affichage des heures commence à clignoter sur l'écran.

Réglez l'affichage des heures en tournant le bouton de réglage du volume / sélecteur (2).

Appuyez brièvement sur la touche 9 / DISP (22) enfoncée jusqu'à ce que l'affichage des minutes commence à clignoter sur l'écran.

Réglez l'affichage des minutes en tournant le bouton de réglage du volume / sélecteur (2).

Appuyez brièvement sur la touche 9 / DISP (22) pour enregistrer le réglage.

Lors de la réception d'une station RDS avec transmission de l'heure, l'horloge se met automatiquement sur l'heure correcte. L'heure réglée manuellement est alors écrasée par l'heure RDS.

Mode radio

Le concept de réception RDS

Le sigle RDS signifie Radio Data System (système de données radio). Cela signifie que des informations supplémentaires inaudibles codées sont émises par la station RDS FM.

L'autoradio est capable d'exploiter ces informations codées qui sont émises par presque toutes les stations radio.

Les informations supplémentaires suivantes sont diffusées :

• Identification du programme (PI)
• Identifiant des annonces routières (TP)
• Identifiant d'annonces routières (TA)
• Nom de service du programme (PS)
• Fréquences alternatives (AF)
• Type de programme (PTY)
• Informations EON (EON)
• Heure (CT)

Identification du programme (PI)

Ces informations permettent au récepteur d'identifier une station de façon univoque. Elles permettent à la radio de discerner les zones dans lesquelles le même programme est émis. Dès qu'il capte des signaux faibles, l'autoradio s'accorde sur une station plus forte diffusant la même identification du programme.

Identifiant des annonces routières (TP)

Grâce à ce signal, le récepteur détecte que la station écoutée diffuse des annonces routières.

Identifiant d'annonces routières (TA)

Ce signal indique à l'appareil la diffusion d'une annonce routière et permet, le cas échéant, d'interrompre la lecture en cours à partir d'une autre source.

Nom de service du programme (PS)

Cette information indique au récepteur le nom de la station qu'il capte. Le nom est directement affiché sur l'écran de l'autoradio, par ex. RTL.

Fréquences alternatives (AF)

Une liste avec les fréquences alternatives diffusant pour le même programme est transmise. Si la station reçue devient trop faible, le récepteur détecte, à l'aide du signal AF, les fréquences sur lesquelles il doit chercher une station dont la réception est meilleure.

Type de programme (PTY)

Ce code fournit au récepteur les informations concernant le type du programme en cours de réception (par ex. sport, musique classique, actualités, etc.). Cela permet à l'auditeur de rechercher, de manière ciblée, le programme de son choix.

Il est ainsi également possible de diffuser une alarme en cas de catastrophe nationale. Le service PTY n'est cependant pas proposé par toutes les stations.

Informations EON

De nombreux groupes de stations aux programmes variés n'émettent des annonces routières que sur une seule station. Si une station diffuse des informations EON, l'appareil doté d'un tel système passe à la station de radioguidage dès que les annonces routières sont diffusées, même lorsque durant l'écoute d'un autre programme de la chaîne.

Si l'on écoute par ex. RTL (sans informations routières), et que la fonction TA est activée, l'appareil passe à RTL 2 (avec informations routières) pour la durée des annonces routières.

Horloge (CT)

De nombreuses stations diffusent l'heure actuelle avec les informations RDS. Lors de la réception de ce signal, l'appareil règle automatiquement l'heure de l'horloge intégrée.

Le système RDS offre donc l'avantage de pouvoir passer automatiquement à une station identique et dont la réception est meilleure dès que vous quittez la zone de diffusion. Cependant, le changement ne s'effectuera que si une station plus puissante avec le même programme est disponible.

Le système RDS ne peut pas éliminer les brèves dégradations du signal liées à la réception, la conséquence étant un changement permanent de fréquences de l'autoradio. L'auditeur trouverait cela largement plus gênant que de brèves perturbations de la réception.

Un autre avantage du système RDS est l'affichage du nom de la station. Le nom d'une station RDS est affiché sur l'écran de l'autoradio.

Fonctions des différentes touches

- Touches * / ◀◀◀ (8) et # / ▶▶▶ (9)

Ces touches permettent de changer la fréquence de réception pour le réglage des stations en mode radio.

Si vous appuyez brièvement sur une touche, vous activez la recherche automatique. La recherche ne s'arrête qu'à la prochaine station avec une bonne réception.

Pour désactiver la recherche automatique et régler manuellement la fréquence de réception, maintenez la touche souhaitée enfoncée jusqu'à ce que l'indication MANUAL s'affiche sur l'écran (5).

Après un certain temps, l'appareil active à nouveau la recherche automatique. L'indication AUTO s'affiche alors brièvement sur l'écran (5).

- Touche AMS / 0 (10)

Une brève pression sur cette touche permet d'écouter pendant env. 5 secondes chacune des stations mémorisées sur les touches des stations programmables 1 à 6 (15). Pour arrêter cette recherche, appuyez à nouveau sur cette touche.

Si vous maintenez la touche enfoncée, toutes les stations offrant une bonne réception sont automatiquement mémorisées sur les touches des stations 1 à 6 (15).

Après cette procédure, toutes les stations enregistrées sont restituées pendant env. 5 secondes comme décrit ci-dessus.

- Touche BAND / (1)

Cette touche permet de sélectionner la gamme de fréquences de la radio. Vous avez le choix entre 3 bandes FM et 2 bandes AM :

6 stations peuvent être mémorisées sur les touches des stations 1 à 6 (15) de chacune des 5 gammes de fréquences.

- Touches des stations 1 à 6 (15)

Pression brève > Sélection directe d'une station préalablement mémorisée.

Pression longue > La station en cours d'écoute est mémorisée sur la touche des stations correspondante.

Chacune des trois gammes de fréquences FM (F1-3) ainsi que les deux gammes de fréquences AM (MW1-2) comportent six touches pour la mémorisation des stations. Au total, il est donc possible de mémoriser 30 stations.

- Touche TA / 7 (19)

Pression brève > Activation ou désactivation de la fonction TA.

Lors de la réception d'une station avec des informations routières, le sigle « TP » (= Traffic Programm) est affiché sur l'écran.

Lorsque la fonction TA est activée, le sigle « TA » s'affiche sur l'écran.

Après activation de la fonction TA, le récepteur lance une recherche lorsque la station actuelle n'émet pas d'informations routières. La recherche s'arrête dès qu'une station émettant des informations routières avec une bonne réception est trouvée.

Lorsque la lecture est en cours à partir d'une autre source (par ex. lecture d'un CD), la radio est activée pour la durée de l'annonce routière.

Lorsque le volume est réglé très bas, il augmente automatiquement lors de l'annonce routière au niveau préréglé (voir TAVOL, sous « Configuration du menu »). Une fois l'annonce terminée, le volume auparavant réglé est rétabli.

Lorsque la fonction TA est activée, l'appareil recherche uniquement les stations qui émettent des informations routières.

- Touche AF / 8 (20)

Pression brève > Activation ou désactivation de la fonction AF.

Le sigle « AF » s'affiche sur l'écran lorsque la fonction est activée. L'affichage clignote lorsque la radio capte une station RDS faible ou ne capte aucune station RDS. Le symbole reste affiché en permanence lorsque la qualité de réception de la station est bonne.

Lors de la réception d'une station RDS, le nom de la station apparaît sur l'écran.

Ce n'est qu'en mode AF que l'appareil parvient à passer automatiquement à une meilleure station en cas de sortie de la zone de réception.

Pression longue > Activation ou désactivation de l'identifiant régional.

Appuyez sur la touche AF / 8 (20) pendant env. 2 secondes jusqu'à ce que le sigle REG ON ou REG OFF s'affiche sur l'écran. Une nouvelle pression longue sur cette touche permet de basculer entre les deux modes de fonctionnement. L'écran normal s'affiche automatiquement au bout de quelques secondes.

Si la spécification régionale est activée (REG ON), l'appareil passe, lors d'un affaiblissement de la réception, à une autre fréquence ayant exactement le même programme.

Lorsque l'identifiant régional est désactivé (REG OFF), l'appareil sélectionne également une autre station avec la même spécification régionale, mais avec un autre type de programme, lorsque le signal de réception faiblit.

- Touche PTY (21)

Cette touche permet d'activer la fonction PTY.

Il existe deux différents groupes PTY (MUSIQUE et LANGUE). Vous pouvez les sélectionner en appuyant encore une fois sur la touche PTY (21).

Groupe PTY MUSIQUE > Groupe PTY LANGUE

Pour sélectionner le type de programme souhaité, appuyez sur une des touches des stations 1 à 6 (15). Les touches sont affectées de la manière suivante aux types de programme :

Touche Groupe PTY MUSIQUE Groupe PTY LANGUE

1 POP M, ROCK M NEWS, AFFAIRS, INFO
2 EASY M, LIGHT M SPORT, EDUCATE, DRAMA
3 CLASSICS, OTHER M CULTURE, SCIENCE, VARIED
4 JAZZ, COUNTRY WEATHER, FINANCE, CHILDREN
5 NATION M, OLDIES SOCIAL, RELIGION, PHONE IN
6 FOLK M TRAVEL, LEISURE, DOCUMENT

Après la sélection du type de programmes, l'appareil recherche une station qui émet ce type de programme.

Si aucune station émettant ce type de programme n'est trouvée, l'indication PTY NO s'affiche sur l'écran et l'écoute de la dernière station se poursuit.

Mode CD

• Tiroir du lecteur CD (26)

Ouvrez le cache avant en appuyant sur la touche 📁 (7) puis insérez le CD que vous souhaitez écouter dans le lecteur CD. La lecture du CD démarre automatiquement.

Veillez à toujours insérer le CD face imprimée vers le haut.

- Touche (27)

Appuyez sur cette touche pour éjecter un CD inséré.

Durant la lecture d'un CD, appuyez sur cette touche pour interrompre brièvement la lecture du CD. Une nouvelle pression sur cette touche permet de reprendre la lecture au point où elle a précédemment été interrompue.

- Touches * / (8)◆t # / (9) ▶▶

Ces touches servent à sélectionner les différents titres d'un CD et à rechercher un certain passage dans un titre de CD.

Les flèches sur les touches indiquent le sens de recherche (vers l'avant ou vers l'arrière).

Appuyez brièvement sur ces touches pour passer au titre suivant ou au titre précédent.

Maintenez les touches enfoncées pour rechercher un passage précis de ce titre. Dans ce cas, la fonction Muet est activée.

• Touches 5 / -10 (17) et 6 / +10 (18)

Appuyez sur ces touches pour sauter 10 titres vers l'avant ou vers l'arrière. Elles fonctionnent comme les touches * / ◀◀◀ (8) et # / ▶▶▶ (9), mais permettent cependant toujours de sauter 10 titres.

Appuyez sur cette touche pour écouter le début de chaque titre du CD pendant 10 secondes. Le sigle SCN s'affiche sur l'écran.

Pour désactiver cette fonction, appuyez encore une fois sur la touche. Le sigle SCN est effacé de l'écran. La lecture s'effectue de nouveau normalement à partir de cet emplacement.

- Touche 3 / RPT (14)

Appuyez sur cette touche pour répéter la lecture du titre en cours d'écoute. Le sigle RPT s'affiche sur l'écran.

Pour désactiver cette fonction, appuyez encore une fois sur la touche. Le sigle RPT est effacé de l'écran. La lecture se poursuit normalement à partir de cet emplacement.

- Touche 4 / SHF (16)

Appuyez sur cette touche pour activer la lecture aléatoire. Les titres sont lus dans un ordre aléatoire. Le sigle SHF s'affiche sur l'écran.

Pour désactiver cette fonction, appuyez encore une fois sur la touche. Le sigle SHF est effacé de l'écran. La lecture se poursuit normalement à partir de cet emplacement.

- Fonctions de recherche en mode MP3

Recherche de numéros de titres

• Appuyez une fois sur la touche AMS / 0 (10) jusqu'à ce que T001- -xxx s'affiche sur l'écran (5).
• Tournez le bouton de réglage du volume / sélecteur (2) pour sélectionner le numéro du titre.
• Appuyez sur la touche BND / 📞 (11) ou sur la touche 📞 / BND / ENT (30) de la télécommande. L'écoute du titre souhaité démarre automatiquement.

Recherche de noms de dossiers

• Appuyez deux fois sur la touche AMS / 0 (10).
• Tournez le bouton de réglage du volume / sélecteur (2) pour sélectionner le nom du dossier.
• Appuyez sur la touche BND / ☎ (11) ou sur la touche ☎ / BND / ENT (30) de la télécommande. La restitution du premier titre du dossier sélectionné démarre automatiquement.

Recherche de noms de pistes

• Appuyez trois fois sur la touche AMS / 0 (10) jusqu'à ce que A***** s'affiche sur l'écran (5).
• Tournez le bouton de réglage du volume / sélecteur (2) pour sélectionner la première lettre.
• Appuyez sur le bouton de réglage du volume / sélecteur (2) pour confirmer la sélection. La seconde lettre se met à clignoter.
• Sélectionnez les autres lettres en procédant de la manière décrite ci-dessus.
• Appuyez sur la touche BND / 📞 (11) ou sur la touche 📞 / BND / ENT (30) de la télécommande pour lancer la recherche des noms de dossiers.
• Lorsque les lettres saisies correspondent à plusieurs titres, ces derniers sont affichés sur l'écran (5).
• Tournez le bouton de réglage du volume / sélecteur (2) pour sélectionner le titre souhaité.
• Appuyez sur la touche BND / ☎ (11) ou sur la touche ☎ / BND / ENT (30) de la télécommande. L'écoute du titre souhaité démarre automatiquement.

Lorsque aucun titre ne correspond aux lettres saisies, l'indication NO MATCH s'affiche sur l'écran (5).

• Affichage des métadonnées ID3

Durant la lecture, les métadonnées ID3 telles que titre, interprète, album, etc. défilent sur l'écran (5).

Ces informations peuvent uniquement être affichées lorsque les métadonnées ID3 sont enregistrées sur le CD avec la version 1.0 ou 2.0.

- Mode CD mixtes

Les CD mixtes (CD contenant à la fois des fichiers audio CD et des fichiers MP3) peuvent être écoutés avec cet autoradio.

Dans ce cas, la lecture démarre avec les fichiers MP3, les fichiers audio CD sont ensuite lus.

Mode USB / carte mémoire

L'appareil est équipé d'un port USB et d'un lecteur de cartes mémoire pour cartes SD / MMC.

Il est ainsi possible de lire les fichiers MP3 enregistrés sur ces supports de données.

En raison du très grand nombre d'appareils munis de ports USB et d'interfaces carte mémoire et de leurs fonctions parfois très spécifiques aux fabricants, il n'est pas possible de garantir que tous les supports soient reconnus et que toutes les fonctionnalités de l'appareil soient effectivement prises en charge.

Le port USB est uniquement compatible avec les clés USB, pas avec les lecteurs MP3.

Avant de débrancher une clé USB ou de retirer une carte SD / MMC, veuillez d'abord sélectionner une autre source de lecture à l'aide de la touche ⚪ / MOD (6) afin d'éviter tout dysfonctionnement et perte de données.

Lorsqu'une clé USB ou une carte SD / MMC ne sont pas immédiatement reconnues lors de l'insertion, veuillez débrancher puis rebrancher le support de données.

Les supports doivent être formatés FAT 11, FAT 16 ou FAT 32.

• Branchez votre clé USB sur le port USB (24).
• En cas d'utilisation d'une carte mémoire, insérez-la dans le slot pour cartes SD / MMC (25).
• L'appareil commute automatiquement sur l'entrée correspondante et lance la lecture.
• Le fonctionnement est identique à celui pour la lecture de CD MP3.

Fonctions de la télécommande

Certaines fonctions de l'appareil peuvent également être pilotées à l'aide de la télécommande fournie. Par ailleurs, le kit mains-libres peut également confortablement être utilisé en toute sécurité à partir du volant.

Les fonctions des touches qui comportent les mêmes désignations que l'appareil sont identiques.

La fonction du bouton de réglage du volume / sélecteur (2) est cependant prise en charge par deux éléments de commande distincts :

• Les touches au dos de la télécommande correspondent à la rotation du bouton de réglage du volume / sélecteur (2).
• La touche 📞 / BND / ENT (30) correspond à une pression sur le bouton de réglage du volume / sélecteur (2).

Mode Bluetooth

Afin de garantir une réception optimale sur le téléphone et de minimiser le rayonnement électromagnétique à l'intérieur du véhicule, il est recommandé d'utiliser une antenne extérieure lorsque le mode Téléphone portable est activé.

Pour que le téléphone portable accepte automatiquement les appels entrants, la réponse automatique doit être activée sur l'autoradio (voir menu du kit mains-libres) et sur le téléphone portable (voir manuel correspondant). Dans de nombreux pays, cette fonction est obligatoire pour l'utilisation légale des kits mains-libres pendant la conduite.

En mode Bluetooth, l'autoradio peut être utilisé comme kit mains-libres pour les téléphones portables et / ou comme lecteur pour le streaming audio A2DP via Bluetooth. Avant de pouvoir effectuer une transmission entre votre téléphone portable ou votre périphérique Bluetooth et l'autoradio, les deux périphériques doivent être appairés. Cette opération s'appelle « Appairage » (Pairing).

Appairage

• Le symbole Bluetooth clignote sur l'écran tant que le périphérique Bluetooth et l'autoradio sont accouplés.
• Allumez votre périphérique Bluetooth et activez le mode Appairage (voir à ce sujet le manuel du périphérique correspondant). L'appareil recherche ensuite les périphériques Bluetooth dans la zone de réception.
• Une fois l'autoradio détecté, votre périphérique Bluetooth affiche le nom CAR BT.
• Saisissez le mot de passe 0000 pour accoupler les deux périphériques.
• Si l'appairage réussit, le symbole Bluetooth est affiché sur l'écran (5).

L'autoradio ne peut être accouplé qu'avec un seul périphérique Bluetooth à la fois. Si un appairage Bluetooth est déjà activé, toute nouvelle tentative de connexion se solde par un échec.

La connexion est interrompue dès que l'autoradio ou le périphérique Bluetooth connecté est éteint ou quitte la zone de réception. Dès que le périphérique Bluetooth est remis sous tension ou entre dans la zone de réception, la connexion est automatiquement rétablie. L'indication CONNECT et le symbole Bluetooth clignotant s'affichent brièvement sur l'écran.

Pour que la connexion puisse automatiquement être établie, cette fonction doit, le cas échéant, être activée sur le périphérique Bluetooth (à cet effet, veuillez consulter le manuel du périphérique Bluetooth).

Appel téléphonique

• Appuyez sur la touche /MENU TÉL. (4) pour activer le mode Téléphone.
• Composez le numéro à l'aide des touches numériques.
• Le numéro composé s'affiche sur l'écran (5).
• Appuyez sur la touche / MOD (6) pour appeler le numéro composé.

Appuyez sur la touche ☐MENU TÉL. (4) pendant que vous composez le numéro pour effacer le numéro saisi et composer un nouveau numéro le cas échéant.

Acceptation d'un appel entrant

- Quand la réponse automatique n'est pas activée, appuyez sur la touche ≤slant / MOD (6) pour accepter l'appel.

Refus d'un appel entrant

- Appuyez sur la touche BND / (1) pour refuser l'appel.

Fin d'un appel

- Appuyez sur la touche BND / (1) pour raccrocher.

Rappel du dernier numéro

• Maintenez la touche / MOD (6) enfoncée pour rappeler le dernier numéro composé.
• L'indication DIALING s'affiche sur l'écran, le dernier numéro composé est appelé.

Transfert de l'appel

- Pendant un appel, appuyez sur la touche ≤ / MOD (6) pendant 2 secondes pour transférer l'appel au téléphone portable ou au kit mains-libres.

Affichage du numéro

- En cas de réception d'un appel, le numéro du correspondant est affiché sur l'écran (5).

Si le numéro du correspondant est masqué ou que le réseau de téléphonie mobile n'est pas compatible avec cette fonction, le numéro n'est pas affiché.

Menu du kit mains-libres

Si vous maintenez la touche ☐ / MENU TÉL. (4) enfoncée lorsqu'une connexion Bluetooth est active, le menu du kit mains-libres s'affiche sur l'écran. Une pression brève sur la touche ☐ / MENU TÉL. (4) permet de sélectionner les différentes rubriques du menu :

PRE NUM Liste des numéros enregistrés (max. 10)

RECEIVED Liste des 10 derniers appels reçus

DIALED Liste des 10 derniers numéros composés

MISSED Liste des 10 derniers appels en absence

AUTO ANS (MANU ANS) Commutation entre la réponse automatique et la réponse manuelle aux appels

DEFAULT Réinitialisation des réglages d'usine

Utilisation générale du menu :

• Pour sélectionner une rubrique du menu, appuyez sur le bouton de réglage du volume / sélecteur (2).
• Pour effectuer une sélection, appuyez sur le bouton de réglage du volume / sélecteur (2).

Enregistrement de numéros dans le répertoire :

• Sélectionnez PRE NUM.
• Appuyez sur le bouton de réglage du volume / sélecteur (2).
• Tournez le bouton de réglage du volume (2) jusqu'à ce que la plage de mémoire correspondante (0-9) s'affiche sur l'écran.
• Appuyez encore une fois sur le bouton de réglage du volume / sélecteur (2).
• Saisissez le numéro à enregistrer à l'aide des touches numériques.
• Appuyez sur le bouton de réglage du volume / sélecteur (2) pour enregistrer le numéro.

Maintenez la touche * / ◀◀◀ (8) enfoncée pendant la saisie du numéro pour insérer un symbole « + ». Maintenez la touche # /▶(9) enfoncée pendant la saisie du numéro pour corriger le numéro.

Lorsqu'un numéro est enregistré sur une plage de mémoire qui contient déjà un numéro, l'ancien numéro est effacé.

Composition à partir du répertoire :

• Sélectionnez PRE NUM.
• Appuyez sur le bouton de réglage du volume / sélecteur (2).
• Sélectionnez le numéro souhaité en tournant le bouton de réglage du volume / sélecteur (2).
• Appuyez sur la touche / MOD (6).
• La connexion est établie.

Composition à partir du menu :

- Lorsqu'un numéro est affiché sur l'écran (à partir du menu PRE NUM, RECEIVED, DIALED ou MISSED), ce numéro peut directement être composé en appuyant sur la touche ⚫ MOD (6).

Commutation entre la réponse automatique et la réponse manuelle aux appels :

- Sélectionnez AUTO ANS ou MANU ANS en tournant le bouton de réglage du volume / sélecteur (2).

AUTO ANS : le kit mains-libres répond automatiquement aux appels entrants.

MANU ANS : les appels entrants doivent manuellement être acceptés en appuyant sur la touche ⏻ / MODE (6).

Réinitialisation aux réglages d'usine :

• Sélectionnez DEFAULT.
• Appuyez sur le bouton de réglage du volume / sélecteur (2).

Tous les réglages dans le menu du kit mains-libres sont réinitialisés aux valeurs définies en usine.

Streaming audio

Par streaming audio, on entend la transmission des données audio (musique) via Bluetooth, par ex. entre un téléphone portable et un autoradio.

Si vous utilisez un périphérique Bluetooth compatible A2DP, vous pouvez le connecter en effectuant un appairage comme décrit plus haut avec l'autoradio et établir une connexion audio.

• Assurez-vous que les deux périphériques soient correctement appairés.
• Démarrez la lecture / transmission audio vers votre périphérique Bluetooth (voir mode d'emploi correspondant).
• Appuyez sur la touche / MOD (6) jusqu'à ce que BT AUDIO s'affiche sur l'écran (5).

- La transmission audio est maintenant activée.

- Vous pouvez maintenant commander à distance la lecture de votre périphérique Bluetooth, comme d'habitude, à l'aide des touches * / (8), # / (9) ▶II 1 / ▶II (12).

Si vous lancez un appel téléphonique durant une transmission audio ou que vous acceptez un appel entrant, la transmission audio est automatiquement interrompue et doit être réactivée après l'appel.

Manipulation

Mode d'emploi français

• Un volume sonore trop élevé à l'intérieur du véhicule peut gêner la perception des avertissements acoustiques. Cela représente un danger pour vous ainsi que pour les autres usagers de la route. Veillez donc à un réglage approprié du volume.
• L'inattention sur la route peut provoquer de graves accidents. Veuillez donc procéder à la commande de la chaîne HIFI uniquement lorsque la circulation le permet. Ne vous laissez pas distraire par son maniement et restez attentif à la circulation.
• Pour des raisons de sécurité, l'utilisation d'un kit mains-libres est déjà obligatoire dans de nombreux pays pendant la conduite. Il est permis de téléphoner uniquement en mode mains-libres avec réponse automatique. Bien souvent, la composition du numéro de téléphone est uniquement autorisée lorsque le véhicule est à l'arrêt. Avant l'utilisation du kit mains-libres, renseignez-vous et conformez-vous aux règlements routiers en vigueur dans le pays dans lequel vous circulez.
• Il est déconseillé d'écouter de la musique de manière prolongée à un volume sonore excessif. Cela peut occasionner des troubles auditifs.

Entretien

Contrôlez régulièrement la sécurité technique de l'autoradio. Assurez-vous notamment régulièrement que les câbles de raccordement et le boîtier ne soient pas endommagés.

S'il est probable qu'une utilisation sans danger n'est plus possible, le produit doit être mis hors service puis sécurisé afin d'éviter toute utilisation accidentelle. Débranchez le réseau de bord !

Une utilisation sans danger n'est plus garantie lorsque :

• l'appareil est visiblement endommagé
• l'appareil ne fonctionne plus ou
• suite à de fortes sollicitations mécaniques

Avant de procéder au nettoyage ou à l'entretien de l'autoradio, il est impératif d'observer les consignes de sécurité suivantes :

L'ouverture de caches et le démontage de pièces risquent de mettre à nu des pièces sous tension.

Avant tout entretien ou remise en état, l'appareil doit donc être débranché de toute source de tension.

Les condensateurs montés dans l'appareil peuvent être encore chargés, même après avoir débranché l'appareil de toutes les sources de tension.

Les réparations doivent uniquement être effectuées par un technicien qualifié, familiarisé avec les dangers potentiels encourus ou les prescriptions spécifiques en vigueur.

Si un remplacement des fusibles s'avère nécessaire, veillez à n'utiliser que des fusibles de rechange du type et au courant nominal spécifiés (voir « Caractéristiques techniques »).

Il est interdit de réparer les fusibles usagés ou de ponter le porte-fusible.

• Débranchez l'appareil de l'alimentation électrique (débrancher la fiche du faisceau de câbles!) puis retirez avec précaution le fusible du porte-fusible à côté de la prise pour le faisceau de câbles.
• Remplacez le fusible par un fusible du même type.
• Vous pouvez ensuite rebrancher l'autoradio sur le réseau de bord et le remettre en marche.
• Si le fusible se déclenche à nouveau, confiez l'appareil à un atelier spécialisé.

L'appareil ne nécessite sinon aucun entretien. Pour le nettoyage extérieur, utilisez uniquement un chiffon sec et doux ou un pinceau.

N'utilisez en aucun cas des détergents agressifs ou des solutions chimiques ; ils risqueraient d'endommager la surface du boîtier.

En optant pour cet autoradio, vous avez acquis un produit à la pointe du progrès technique et offrant une grande sécurité de fonctionnement.

Il est toutefois possible que des problèmes ou des dysfonctionnements surviennent.

Vous trouverez ci-après plusieurs procédures vous permettant, le cas échéant, d'effectuer un dépannage :

Observez impérativement les consignes de sécurité !

La lecture ne fonctionne pas, l'affichage et l'éclairage ne s'allument pas :

• Fusible du véhicule défectueux. Dans le mode d'emploi de votre voiture, recherchez l'emplacement du fusible correspondant puis contrôlez-le.
• Fusible de l'appareil défectueux. Démontez l'appareil et contrôlez le fusible.
• Câble plus ou câble de masse desserré. Démontez l'appareil et contrôlez la connexion des câbles.

Restitution par un seul haut-parleur :

• Balance déréglée. Ajustez la balance comme décrit ci-dessus.
- Le câble du haut-parleur s'est détaché. Démontez l'appareil et / ou le haut-parleur et contrôlez les connexions.

Restitution uniquement par les haut-parleurs à l'avant ou à l'arrière :

• Fader déréglé. Ajustez le fader.
• Le câble du haut-parleur s'est détaché. Démontez l'appareil et / ou le haut-parleur et contrôlez les connexions.

Réception de peu de stations en mode radio :

• L'antenne n'est pas complètement déployée. Déployez complètement l'antenne.
• La prise de l'antenne s'est détachée de l'appareil. Démontez l'appareil et contrôlez la connexion.
• Antenne défectueuse. Contrôlez le branchement, la mise à la terre et l'antenne.

Perturbation lors de la reproduction en mode radio et CD :

- Les perturbations entrent dans l'appareil par le câble plus. Montez un élément d'antiparasitage sur le câble plus. Le cas échéant, déparasiter la voiture au moyen de capuchons de bougie, doigts de distributeur d'allumage supplémentaires, etc.

Interruptions durant la lecture du CD :

• L'angle de montage est supérieur à 30°.
- La surface du CD est rayée ou encrassée.

Impossible de lire le CD :

• Le CD n'a pas été inséré face imprimée en haut.
  • La surface du CD est extrêmement sale.
  • Le CD est déformé.
• La température à l'intérieur du véhicule est trop élevée.
• L'humidité de l'air à l'intérieur du véhicule est trop élevée, la vapeur d'eau condense sur la surface du CD et rend ainsi le CD illisible. Attendez que l'humidité se soit évaporée.
• Le format du CD n'est pas compatible.

L'appareil ne réagit pas aux pressions sur les touches :

• Le microprocesseur intégré doit être réinitialisé. Appuyez sur la touche RESET (29) derrière le cache avant.
• Le cache avant n'a pas correctement été mis en place sur l'appareil.

En cas de pression sur les touches des stations, seuls des grésillements sont audibles :

- Aucune station n'est programmée. Programmez les stations de la manière décrite.

Les stations mémorisées sont effacées chaque fois que l'appareil est éteint :

- Le câble plus permanent n'est pas branché ou s'est détaché. Raccordez le câble plus permanent de la manière indiquée dans le mode d'emploi ou contrôlez son branchement correct. Contrôler le fusible correspondant du véhicule.

La transmission audio via Bluetooth ne fonctionne pas :

• Le périphérique connecté n'est pas compatible avec la transmission audio A2DP via Bluetooth.
• Le périphérique n'est pas connecté à l'autoradio. Exécutez la procédure d'appairage.

La qualité de la transmission est mauvaise en mode mains-libres :

- La distance entre le microphone et les haut-parleurs du véhicule est trop faible.

- L'orientation du microphone vers le conducteur n'est pas correcte.

- Le microphone se trouve dans le courant d'air du toit coulissant, d'une vitre ouverte, de l'aération, etc.

- La distance entre le conducteur et le microphone est trop grande.

Les réparations autres que celles précédemment décrites sont réservées aux techniciens qualifiés et agréés.

Caractéristiques techniques

Généralités

Tension de service 12 V / CC

Courant absorbé .... max. 15 A

Fusible ...... fusible plat pour véhicule 15 A

Pile de la télécommande ...... pile bouton 3V au lithium CR2025

Régulation de la tonalité ....±10 dB

Puissance de sortie .... 4 x 40 W (max.)

Sorties .... 4 haut-parleurs

4 sorties LINE OUT

Interfaces......Bluetooth, USB et carte SD / MMC

Répertoire 10

Baie de montage 1 DIN (182 x 53 mm)

Profondeur de montage .... 170 mm

Poids 1,5 kg

Syntoniseur

Gamme des fréquences ...... FM 87,5 - 108,0 MHz

AM 522 - 1620 kHz

Plages de mémoire des stations.... 30

Sensibilité FM 4 μV (rapport signal/bruit = 30 dB)

Fréquence intermédiaire ...... FM 10,7 MHz

AM 450 kHz

Lecteur CD

Supports compatibles .... CD / CD-R / CD-RW / MP3

Rapport signal / bruit ....>55 dB

Séparation des canaux ....>40 dB

Courbe de réponse ...... 20 à 20 000 Hz

Élimination

J _r RENKFORCE

Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères !

À la fin de sa durée de vie, éliminez le produit conformément aux dispositions légales en vigueur.

Le cas échéant, retirez la pile insérée de la télécommande et éliminez-la séparément du produit.

Piles et batteries

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et batteries usagées, il est interdit de les jeter dans les ordures ménagères !

Les piles et batteries qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (vous trouverez la désignation sur la pile ou la batterie, par ex. au-dessous des symboles de poubelles figurant à gauche).

Vous pouvez rapporter gratuitement vos piles et batteries usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et de batteries !

Vous répondez ainsi aux exigences légales et contribuez à la protection de l'environnement.

Déclaration de conformité

Par la présente, le fabricant déclare que ce produit est conforme aux exigences fondamentales ainsi qu'aux autres consignes pertinentes de la directive 1999/5/CE.

La déclaration de conformité de ce produit est disponible sur le site www.conrad.com.

Pagina

Inleiding 129

Bedieningselementen 130
