MODE D'EMPLOI NS-C500 YAMAHA

Lisez les consignes suivantes avant d'utiliser votre système d'enceintes.

• Pour utiliser l'appareil au mieux de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour toute référence.
• Installez cette enceinte dans un endroit frais, see et propre, à l'écart des fenêtres et à l'abri des sources de chaleur, des vibrations, de la poussière, de l'humidité et du froid. Évitez toute source de bruit électrique (transformateurs, moteurs). Pour éviter un incendie ou une électrocution, n'exposez pas cette enceinte à la pluie ni à l'humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne placez pas l'enceinte dans un endroit exposé aux rayons directs du soleil ou à une trop forte humidité.
• Ne placez pas les objets suivants sur l'enceinte:
• Un verre, de la porcelaine, des petits objets métalliques, etc.
  Si le verre, etc. devait tomber à la suite de vibrations et se briser, il pourrait causer des blessures.
• Une bougie allumée, etc.
  Si la bougie devait tomber à la suite de vibrations, elle pourrait causer un incendie et des blessures.
• Un récipient contenant de l'eau
  Si le récipient devait tomber sous l'effet de vibrations et l'eau se répandre, ceci pourrait endommager l'enceinte et/ou provoquer une électrocution.
• Évitez d'installer l'appareil dans un endroit où il pourrait être exposé à des éclaboussures ou des gouttes d'eau. Ceci peut provoquer un incendie et/ou des blessures.
• Évitez d'installer l'enceinte à un endroit où des objets peuvent tomber. Un endroit stable améliorera en outre la qualité du son.

• Si l'enceinte est placée sur la même étagère ou sur le même meuble que la platine, un effet de retour sonore risque de se produire.

• Si des distorsions se produisent, réduisez le niveau sonore en baissant la commande de volume de l'amplificateur. Veillez à éviter tout "écrêtage" de l'amplificateur. Vous risquez en effet d'endommager l'enceinte.

• Si vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, veillez à ne pas dépasser l'entrée maximale de l'enceinte.
• Ne nettoyez pas l'appareil au moyen d'un solvant chimique, car vous risquez d'endommager la finition. Utilisez un chiffon propre et sec.
• N'essayez pas de modifier ni de réparer l'enceinte. Contactez un technicien YAMAHA qualifié dès que l'enceinte nécessite une réparation. Le coffret ne doit être ouvert sous aucun prétexte.

Entretien de l'enceinte

Pour conserver intact le brillant de la finition laquée, essuyez-la avec un chiffon doux et sec. Afin d'éviter d'endommager la finition, n'utilisez jamais de solvants chimiques tels que de l'alcool, du benzène, du dissolvant ou d'autres produits comme de l'insecticide, etc. Veillez en outre à ne pas utiliser de chiffon humide ni tout type de chiffon contenant des solvants chimiques; et ne posez pas de film plastique ou vinyle sur le caisson. Cela risquerait d'écailler la finition, de décolorer la surface du caisson ou de provoquer l'adhésion de la feuille.

Yamaha vous recommande d'utiliser un chiffon Yamaha Unicon (disponible en option). Pour les taches rebelles, utilisez du produit d'entretien Yamaha Piano Unicon (disponible en option). Procurez-vous un chiffon Yamaha Unicon et du produit d'entretien Yamaha Piano Unicon chez votre revendeur Yamaha.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits. [Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

SOMMAIRE

Après le déballage, assurez-vous que les accessoires suivants vous ont bien été livrés.

Les grilles sont détachées de l'enceinte et emballées séparément. Faites attention de ne pas les perdre.

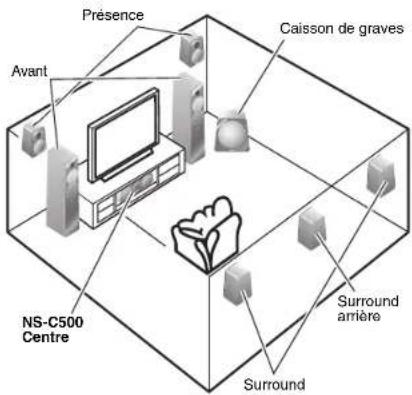

INSTALLATION DE L'ENCEINTE

Installez l'enceinte sur un meuble de téléviseur ou sur une surface stable.

Présence Avant Caisson de graves NS-C500 Centre Surround arrêre Surround

Remarques

• Pour éviter de trébucher sur les câbles des enceintes et de vous blesser, fixez les câbles au mur.
• Le propriétaire des enceintes est entièrement responsable du bon positionnement et de la bonne installation des enceintes. YAMAHA décline toute responsabilité en cas d'accident provoqué par un positionnement ou une installation inadéquats des enceintes.
• L'installation des enceintes trop près d'un téléviseur à tube cathodique peut détériorer la couleur des images ou causer un bourdonnement. Le cas échéant, éloignez les enceintes du téléviseur. Le problème ne se pose pas avec les téléviseurs à écran LCD ou plasma.

■Montage de l'enceinte sur le support de téléviseur Yamaha YTS-F500/T500

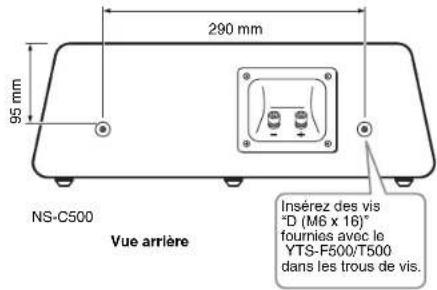

Vous pouvez utiliser les trous de vis (diamètre: 6 mm, profondeur du trou: 16 mm) à l'arrière de l'enceinte pour installer l'enceinte sur le YTS-F500/T500. Pour le détail sur l'installation, veuillez vous reporter au mode d'emploi fourni avec le YTS-F500/T500.

290 mm 95 mm NS-C500 Vue arrêté Insérez des vis "D (M6 x 16)" fournies avec le YTS-F500/T500 dans les trous de vis.

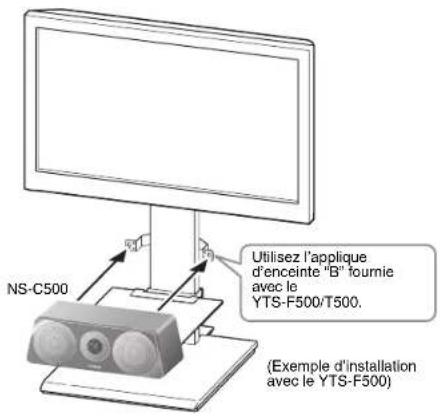

NS-C500 Utilisez l'applique d'enceinte "B" fournie avec le YTS-F500/T500. (Exemple d'installation avec le YTS-F500)

Remarques

• N'installez pas l'enceinte sur un mur à l'aide de clous, de ruban adhésif ou d'un autre matériau instable. L'emploi et les vibrations à long terme pourraient entraîner sa chute.
- Veillez à ne pas coincer les câbles d'enceinte entre l'enceinte et l'applique ou le support d'enceinte.
- Ne vous appuyez pas contre l'encelnte et ne posez pas d'objet dessus. I, applique sur le support de téléviseur pourrait sinon se déformer.

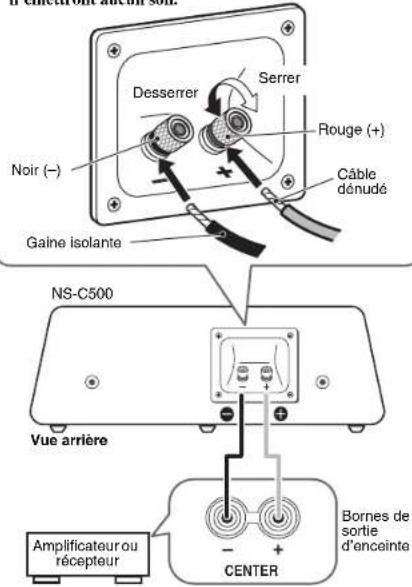

RACCORDEMENT À VOTRE AMPLIFICATEUR

Avant de raccorder les enceintes, assurez-vous que l'amplificateur est hors tension.

N'insérez pas la gaine isolante dans l'orifice. Si les raccordements sont mal effectués, les enceintes n'émettront aucun son.

Desserrer Serrer Rouge (+) Noir (−) Câble dénudé Gaine isolante NS-C500 Vue arrière Amplificateur ou récepteur CENTER Bornes de sortie d'enceinte

■Lorsque vous raccordez le câble d'enceinte

• Ne laissez pas les câbles dénudés entrer en contact les uns avec les autres. Cela risquerait d'endommager l'enceinte ou l'amplificateur.
• Veillez à raccorder les enceintes en respectant la polarité—bornes positives (+) aux bornes positives (+) et bornes négatives (−) aux bornes négatives (−). Si vous inversez la polarité, le son ne sera pas naturel et les graves insulifiants.
• Veuillez vous référer au mode d'emploi fourni avec votre amplificateur ou récepteur.

■Comment raccorder les câbles d'enceintes

1. Desserrez le boulon de la borne.
2. Retirez 10 mm de la gaine isolante à l'extrémité de chaque câble d'enceinte et torsadez proprement et fermement les fils exposés.

1. Insérez le câble dénudé.

2. Serrez le boulon et fixez le câble.

3. Vérifiez si le câble est fermement inséré en tirant légèrement dessus au niveau de la borne.

Remarque

Si vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, veillez à ne pas dépasser l'entrée maximale de l'enceinte.

■Lorsqu'une fiche banane est utilisée

Fiche banane 1 2

1. Serrez le boulon de la borne.
2. Insérez simplement la fiche banane dans la borne.

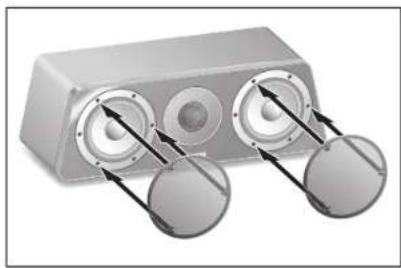

FIXATION DES GRILLES

L'enceinte et les grilles sont emballées séparément. Pour fixer les grilles, alignez les saillies magnétiques situées au dos de chaque grille sur les têtes de vis correspondantes de l'enceinte.

• Lorsque vous retirez les grilles, faites attention de ne pas toucher les excitateurs et de ne pas exercer de force excessive avec un outil.
• Ne touchez pas ou n'exercez pas de force sur le diaphragme du haut-parleur. Le haut-parleur risquerait sinon de ne plus fonctionner correctement.
• Des aimants sont placés au dos de la grille. Après avoir retiré la grille, ne la placez pas à proximité d'objets sensibles aux aimants, tels qu'un téléviseur à tube cathodique, une horloge, une carte magnétique, une disquette, etc.

CARACTÉRISTIQUES TECHNIQUES

Type

..... Système d'enceintes à suspension acoustique à 2 voies Type à blindage antimagnétique

Excitateur ...... Woofer à cône de 12 cm × 2 PMD avancé

Haut-parleur d'aigus à dôme en aluminium de 3 cm Diaphragme DC

Impédance 6 Ω

Réponse en fréquence .... 55 Hz à 50 kHz (-10 dB) 100 kHz (-30 dB)

Puissance d'entrée nominale 40 W

Puissance d'entrée maximale ....160 W

Sensibilité 87 dB/2,83 V/m

Fréquence de transfert 4,1 kHz

Dimensions (L×H×P) 445 × 158 × 159 mm

Poids 4.7 kg

* Dans un souci d'amélioration de ses produits, Yamaha se réserve le droit de modifier les caractéristiques techniques sans préavis.
* Aucun câble d'enceinte n'est fourni avec ce modèle.

VORSICHTSMASSNAHMEN

Garantie Limitée pour l'Espace Économique Européenne et la Suisse

Merci d'avoir porté votre choix sur un produit Yamaha. Dans l'hypothèse où vous deviez reconnir au service de notre garantie après-vente, veuillez contacter votre revendeur Yamaha. Si vous rencontre/ la moindre difficulté, n'hésitez pas à contacter directement Yamaha dans votre pays de résidence. Vous pouvez trouver toutes informations complémentaires sur notre site Web (http://www.yamaha-hifi.com/ ou http://www.yamaha-uk.com/ pour les résidents au Royaume-Uni).

Yamaha garantit votre produit contre tout défaut de fabrication, pièces et main d'oeuvre, pour une durée de 2 ans à compter de la première date de vente au détail. Yamaha s'engage, dans les conditions décrites ci-après, à procéder à la réparation du produit défectueux (ou d'un quelqueque de ses composants) ou à son remplacement à l'appréciation de Yamaha en prenant à sa charge les coûts relatifs aux pièces détachées et à la main d'oeuvre. Yamaha s réserve le droit de remplacer le produit par un modèle semblable, de par sa valeur et ses caractéristiques, dès lors que la commercialisation dudit produit a cessé ou bien lorsque sa réparation s'avère économiquen injustifiée.

Conditions

1. La facture d'achat originelle ou un justificatif d'achat correspondant (indiquant la date d'achat, la référence du produit et le nom du revendeur) DOIT accompagner le produit défectueux, ainsi qu'une description précise du dysfonctionnement constaté. En l'absence de cette preuve d'achat, Yamaha se réserve le droit de refuser le service de la garantie et le produit peut être restitué aux frais du consommateur.
2. Le produit DOIT avoir été acheté par un distributeur agréé Yamaha au sein de l'Espace Economique Européen ou en Suisse.
3. Le produit doit n'avoir fait l'objet d'aucune modification ou altération, sauf accord écrit de Yamaha.
4. Les cas suivants font obstacle à l'application de la garantie:

a. Entretien périodique et réparation ou remplacement de pièces ayant subi une usure ou défaillance normale. b. Dommages résulétant de:

(1) Réparation effectuée par le consommateur lui-même ou par un tiers non autorisé.
(2) Emballage ou manutention inadéquats lors du transport du produit pour réparation. Veuillez, noter qu'il est de la responsabilité de l'expéditeur de s'assurer que le produit est correctement emballé.
(3) Utilisation non-conforme du produit, correspondant aux cas non limitatifs (a) d'utilisation non-conforme à l'objet normal du produit ou nonconforme aux instructions d'utilisation, de maintenance ou d'installation publiées par Yamaha, (b) ou d'utilisation du produit incompatible avec les normes techniques ou de sécurité en vigueur au sein du pays d'utilisation.
(4) Accidents, foudre, dégât des eaux, incendie, ventilation incorrecte, fuite de pile ou toute autre cause échappant au contrôle de Yamaha.
(5) Les défauts de la configuration dans laquelle ce produit est incorporé et/ou l'incompatibilité avec des produits tiers.
(6) Produit importé au sein de l'EEE, et/ou en Suisse, par une autre entité que Yamaha, dès lors que ce produit n'est pas conforme aux normes techniques ou de sécurité du pays d'utilisation et/ou aux normes des produits commercialisés par Yamaha au sein de l'EEE et/ou en Suisse.

1. Lorsque la garantie diffère entre le pays d'achat et le pays d'utilisation du produit, la garantie du pays d'utilisation est applicable.
2. Yamaha ne saurait être tenu pour responsable de quelconques pertes ou dommages, directs, consécutifs ou autres, sa responsabilité au titre de la garantie étant strictement limitée à la réparation ou au remplacement du produit.
3. Nous vous invitons à sauvegarder toutes les données ou réglages personnalisés de votre produit, Yamaha ne pouvant être tenu responsable de leur modification ou perte.
4. La présente garantie laisse intégralement subsister les droits que le consommateur peut détenir au titre de la garantie légale en vigueur ou au titre du contrat de vente conclu avec son revendeur.
