РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS-C500 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

使用说明书

PRECAUTIONS

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Ознакомьтесь со следующей информацией перед использованием акустической системы.

• Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную инструкцию. Храните ее в безопасном месте для дальнейшего использования.
• Устанавливайте акустическую систему в прохладном, сухом, чистом месте, влади от окон, источников тенла, вибрации, пыли, влаги и холода. Не устанавливайте систему рядом с источниками электрических помех (трансформаторы, двигатели). Не подвергайте акустическую систему воздействию дождя или воды для предотвращения возникновения пожара или поражения электрическим током.

• Для предотвращения деформации или обеспечивания корпуса акустической системы не размещайте ее в месте воздействия прямого солнечного света или в месте с повышенной влажностью.

• Не устанавливайте следующие предметы на акустическую систему.

• Стеклянные, фарфоровые изделия, небольшие металлические предметы и т.д. Если стеклянный предмет упадет из-за вибрации и разобьется, осколки могут нанести травму.
• Зажженные свечи и т.д. Если свеча упадет из-за вибрации, это может привести к пожару и нанести травму.

• Емкости с водой Падение емкости с водой из-за вибрации и вытекание воды могут стать причиной повреждения акустической системы или привести к поражению электрическим током.

• Не размещайте акустическую систему в местах с инородными материалами, например с капающей водой. Это может привести к возникновению пожара, повреждению акустической системы и получению травм.

• Пе размещайте акустическую систему в местах, где она может быть перевернута или ударена падающими предметами. При размещении на устойчивой поверхности также улучшится звучание акустической системы.

• Размещение акустической системы на одной поверхности с проигрывателем может привести к образованию акустической обратной связи.

• В случае появления искажения звука уменьшите уровень громкости на усилителе. Не позволяйте усилителю работать в "зоне среза". В противном случае это может привести к повреждению акустической системы.
• При использовании усилителя с номинальной выходной мощностью, превышающей номинальную входную мощность акустической системы, необходимо соблюдать осторожность, чтобы не превысить максимальную входную мощность акустической системы.
• Не применяйте различные химические составы для очистки акустической системы; это может привести к разрушению отделочного покрытия. Используйте чистую сухую ткань.
• Не нытайтесь модифицировать или ремонтировать акустическую систему. При необходимости проведения обслуживания обратитесь в сервисцентр УМАПА. Пи в коем случае не следует открывать корпус акустической системы.

Уход за акустической системой

Для поддержания блеска и чистоты полированной поверхности выгибайте ее мягкой сухой тканью. Во избежание повреждения отделки не применяйте такие химические составы, как спирт, бензин, растворители, средства от насекомых и т. д. Кроме того, не используйте влажную ткань и ткань, пропитанную химическими растворителями, и не кладите на колонку пластиковые или виниловые листы. В противном случае отделка может отслапваться, цвет — блекнуть, а листы — прилипать к поверхности.

Компания Yamaha рекомендует пользоваться тканью Yamaha Unicon (продается отдельно). Для сложных загрязнений используйте полироль Yamaha Piano Unicon (продается отдельно). Ткань Yamaha Unicon и полироль Piano Unicon можно приобрести у ближайшего дилера Yamaha.

Информация для пользователей по сбору и утилизации старой ащаратуры

Этот знак на аппаратуре, упаковках и в сопронодительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/ЕС.

При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, ножалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

СОДЕРЖАНИЕ

ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ.....2

РАСПОЛОЖЕНИЕ ДИНАМИКА....2

ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ....3

УСТАНОВКА РЕШЕТОК .....4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....4

ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ

После распаковки убедитесь в наличии следующих принадлежностей.

Решетки отсоединены от акустической системы и упакованы отдельно. Соблюдайте осторожность, чтобы не потерять их.

РАСПОЛОЖЕНИЕ ДИНАМИКА

Расположите динамик на тумбе для телевизора или другой устойчивой поверхности.

Динамики с эффектом присутствия Тередние динамики Сабвуфер NS-C500 Центральный динамик Задний динамик окружающего звучания Динамики окружающего звучания

Примечания

• Во избежание задевания о кабели динамиков надежно прикрепите кабели к степе.
  • Владелец акустической системы несет ответственность за ее размещение и належную установку. УАМАНА не несет ответственность за любые несчастные случаи, вызванные неправильным размещением или установкой акустической системы.
  • С.пишком близкое расположение динамика к телевизору с электронно-лучевой трубкой может ухудшить цвет изображения и/и привести к появлению гула. В этом случае отодвиньте динамик дальше от телевизора. Это не относится к жидкокристаллическим и плазменным телевизорам.

■Установка динамика на подставке для телевизора Yamaha YTS-F500/T500

Можно использовать отверстия для винтов (диаметр: 6 мм, глубина отверстия: 16 мм) с задней стороны данного устройства для установки динамика на YTS-F500/T500. Для получения подробной информации по установке, обратитесь к руководству по эксплуатации, поставляемому с подставкой YTS-F500/T500.

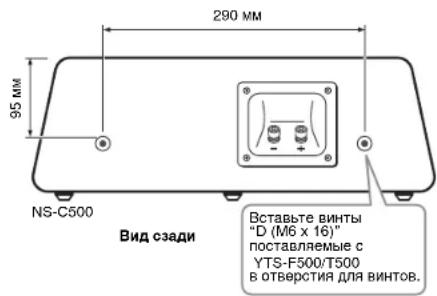

290 мм 95 мм NS-C500 Вид сзади Вставьте винты "D (M6 x 16)" поставляемые с YTS-F500/T500 в отверстия для винтов.

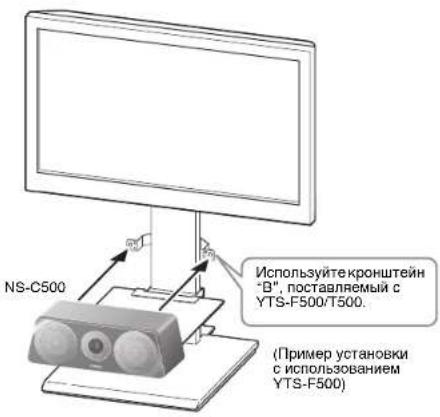

NS-C500 Используйте кронштейн -В", поставляемый с YTS-F500/T500. (Пример установки с использованием YTS-F500)

Примечания

• Не закрепляйте динамик на стенс с помощью гвоздей, а также клеящих или других пестабильных крепежных деталей. При длительном использовании и вибрации динамик может упасть.
• Соблюдайте осторожность, чтобы не защемить кабели между динамиком и кронштейном или подставкой.
• Не опирайте и не располагайте какие-либо предметы на акустической системе. В противном случае это может привести к деформации кронштейна подставки для телевизора.

ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ

Перед выполнением соединений обязательно отключите усилитель.

Стандартное подключение

Примечание.

Не вставляйте в клеммы изолированные кабели.

В случае неправильного подключения вы не услышите звук из динамика.

Ослабьте Затяните Черный (-) Красный (+) Оголенны й провод Изоляция NS-C500 Вид сзади Усилитель или ресивер - + CENTER

Выходные клеммы для подключения акустических систем

■При подключении акустического кабеля

• Избегайте соприкосновения оголенных проводов кабеля для предотвращения повреждения акустической системы или усилителя.
• Убедитесь, что динамики подключаются с соблюдением правильной полярности—положительные клеммы (+) к положительным клеммам (+), а отрицательные клеммы (−) к отрицательным клеммам (−). В случае церекрестного подключения звук будет неестественным, с пониженным уровнем нижних частот.
• Обратитесь к руководству по эксплуатации, поставляемому с усилителем или ресивером.

■Подключение кабелей динамика

1. Ослабьте ручку клеммы.
2. Снимите около 10 мм изоляции с каждого конца кабеля, затем аккуратно и плотно скрутите оголенные концы кабеля, как показано на рисунке.

1. Вставьте оголенные концы кабеля в клеммы.
2. Затяните ручку и закрепите кабель.
3. Проверьте надежность соединения, слегка потянув за кабель в области клеммы.

Примечание.

При использовании усилителя с номинальной выходной мощностью, превышающей номинальную входную мощность акустической системы, необходимо соблюдать осторожность, чтобы не превысить максимальную входную мощность акустической системы.

■Использование штекера с продольными подпружинивающими контактами

Штекер с продольными подпружинивающими контактами 1 2 - +

1. Затяните ручку клеммы.
2. Просто вставьте штекер с продольными подпружинивающими контактами в клемму.

УСТАНОВКА РЕШЕТОК

Решетки упакованы отдельно от акустической системы. Чтобы установить решетки, совместите выступающие части (магниты) на задней части каждой решетки с соответствующими головками винтов на акустической системе.

• При снятии решеток не касайтесь динамиков и не прилагайте излишших усилий в случае использования инструментов.
• Не касайтесь динамика и не подвергайте ударам его мембрану. В противном случае это может привести к пенсправности акустической системы.
  • С обратной стороны решетки установлены магниты. После снятия решетки не располагайте ее близко к предметам, чувствительным к магнитному полю, например телевизор с электронно-лучевой трубкой, часы, магнитные карты, дисксты и т.д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип ..... 2-полосная акустическая система закрытого типа Немагнитный тип защиты

Динамики .... 2 низкочастотных динамика конического тина диамстром 12 см

Усовершенствованная технология PMD

высокочастотный динамик с алюминиевым

куполом диаметром 3 см

мембрана постоянного тока

Импеданс 6 Ω

Частотная характеристика .....от 55 Гц до 50 кГц (-10 дБ) 100 кГц (-30 дБ)

Номинальная входная мощность .... 40 Вт

Максимальная входная мощность ..... 160 Вт

Чувствительность .....87 дБ/2,83 В/м

Частота разделения каналов 4,1 кГц

Габариты (Ш×В×Г) 445 × 158 × 159 мм

Bec 4,7 кг

* Технические характеристики могут изменяться без предварительного уведомления из-за усовершенствования продукта.
* Акустический кабель не ходит в комплект постановки.
