用户手册 NS-C500 YAMAHA

• 为了确保获得最佳性能，请仔细阅读本使用说明书，并妥善保管，以备将来参考。
  请在凉爽、干燥、清洁的地方安装本扬声器。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用。应远离电子干扰源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。

- 为防止扬声器箱变形或变色，请勿将扬声器放置于受阳光直接照射或特别潮湿的地方。

- 扬声器上禁止放置下列物品：

玻璃、瓷器、小金属物等。 如果玻璃等因振动而掉落并打碎，有可能造成身体受伤。

- 燃烧的蜡烛等。

如果蜡烛因振动而掉落，有可能引起火灾和身体受伤。

- 装有水的容器

如果容器因振动而掉落或者水溢出，有可能使扬声器受损，和 / 或引起触电。

• 请勿将扬声器放置在有异物的地方，例如水滴落下的地方。否则可能导致火灾、装置损坏和 / 或人员受伤。
• 请勿将扬声器放置在易受到掉落物体碰撞或撞击的地方。稳定放置也将确保更佳音质。
• 将扬声器放置在同一支架或架子上如同转台车，会导致声音反馈。

• 一旦发觉失真，请减小放大器音量。切勿使放大器出现“限幅”现象。否则可能损坏扬声器。

• 如果使用放大器时额定输出功率高于扬声器的标称输入功率，请小心不要超过扬声器的最大输入功率。

• 请勿使用化学溶剂清洁扬声器，否则可能损坏涂层。请使用清洁的干布。
• 请勿试图改装或修理扬声器。需要任何服务时，请联系有资质的YAMAHA服务人员。无论如何都不能打开箱体。

爱护扬声器

为了保持表面整洁光亮，请用干燥的软布擦拭。为避免损坏表面涂层，请勿使用酒精、轻质汽油、稀释剂、杀虫剂等化学溶剂，请勿使用湿布或任何含化学溶剂的布匹类型，也不要将塑料或乙烯基布匹放置覆盖在扬声器上。否则，可能发生表面涂层剥落、颜色褪色或布匹粘住设备表面。

YAMAHA 推荐使用 Yamaha Unicon 布（另售）。对于顽固污渍，请使用 Yamaha Piano Unicon（另售）。您可以在离您最近的 YAMAHA 经销商处购买 Yamaha Unicon 布和 Yamaha Piano Unicon。

该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。

格栅是从扬声器上拆下的，分开包装。小心不要将其弄丢。

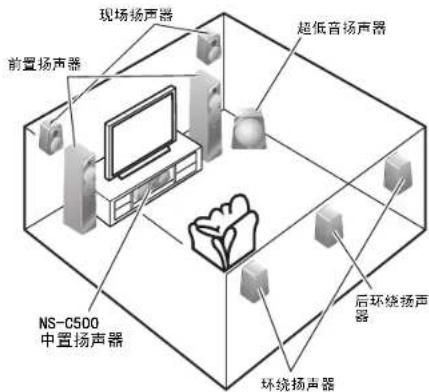

放置扬声器

将扬声器放置在电视机架子或其他平稳的表面上。

现场扬声器 超低音场声器 前置扬声器 NS-C500 中置扬声器 后环绕扬声器 环绕扬声器

注意

• 为避免因扬声器电缆松动而发生意外，请将电缆牢固地固定到墙体上。
• 安全放置和安装由用户自行负责。若扬声器因放置或安装不当而造成事故，YAMAHA 公司概不负责。
• 将扬声器放置在距离 CRT 电视机过近的地方时，会影响图像的色彩或发出嗡嗡声。发生此类情况时，请将扬声器移到远离电视机的地方。LCD 电视机和等离子电视机不存在上述问题。

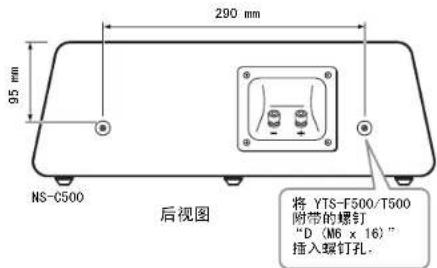

■将扬声器安装在YAMAHA YTS-F500/T500电视机底脚上

您可以使用本装置背后的螺钉孔（直径：6 mm，孔深：16 mm）将扬声器安装到 YTS-F500/T500 上。有关安装详情，请参见 YTS-F500/T500 附带的使用说明书。

290 mm 95 mm NS-C500 后视图 将 YTS-F500/T500 附带的螺钉 “D (M6 x 16)” 插入螺钉孔.

NS-C500 使用 YTS-F500/T500 附带的场声器 支架 “B”。 （使用 YTS-F500 的安装示例）

注意

• 切勿用钉子、粘合剂或不牢固的五金件将扬声器安装在墙体上。长期使用和振动可能会导致这些五金件掉落。
• 小心不要挤压扬声器与扬声器支架或扬声器底脚之间的扬声器电缆。
• 切勿将任何物体斜靠或放置在扬声器上。否则，可能会导致电视机底脚支架变形。

连接到放大器

进行连接前必须关闭放大器。

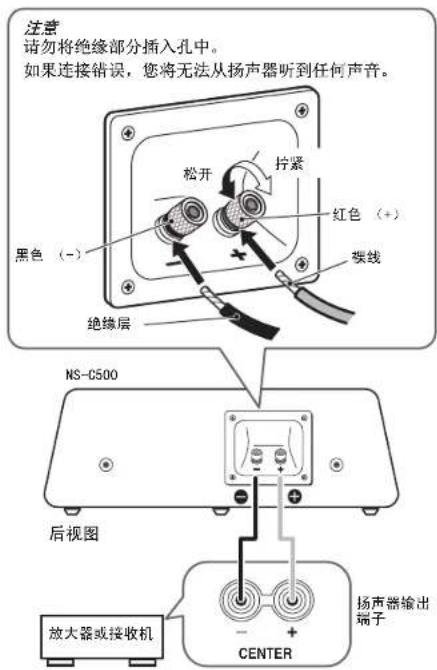

标准连接

注意 请勿将绝缘部分插入孔中。 如果连接错误，您将无法从扬声器听到任何声音。 黑色（-） 松开 拧紧 红色（+） 楔线 绝缘层 NS-C500 后视图 放大器或接收机 - + CENTER 扬声器输出 端子

■连接扬声器电缆时

• 请勿使裸露的扬声器电线互相接触，否则可能损坏扬声器或放大器。
• 连接扬声器时，确保不要弄错极性，即正极（+）与正极（+）相连，负极（-）与负极（-）相连。如果将极性弄反，声音会不自然或听不到低音。
• 请参见放大器或接收机附带的使用说明书。

■如何连接扬声器电缆

1. 松开端子旋钮。
2. 如下所示，剥去每根电缆末端 10 mm 绝缘层，然后将露出的导线整齐并紧紧地拧在一起。

1. 插入裸线。
   4.拧紧旋钮并紧固电缆。
2. 轻拉端子上的电缆，检查连接是否牢固。

注意

如果使用放大器时额定输出功率高于扬声器的标称输入功率，请小心不要超过扬声器的最大输入功率。

■使用香蕉插头时

香氛插头 1 2 - +

1.拧紧端子旋钮。
2. 只需将香蕉插头插入端子。

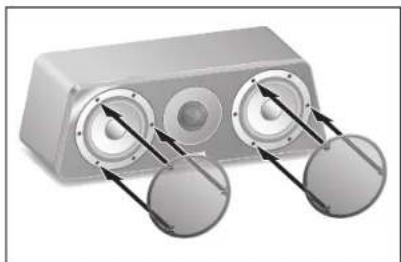

扬声器和格栅是分开包装的。安装格栅时，请将每个格栅反面的凸出部分（磁体）对准扬声器上对应的螺钉头。

• 当取下格栅时，小心不要触摸驱动单元，且不要用工具施力。
• 请勿触摸扬声器振动膜或使其受到撞击。否则，扬声器可能会出现故障。
• 格栅反面有磁体。取下格栅后，请勿将其靠近可能受磁体影响的物体，如 CRT 电视机、时钟、磁卡、磁盘等。

安装格栅 规格

类型 2 路声学悬浮扬声器系统 非磁屏蔽型

驱动单元 12 cm 锥形低频扬声器 x 2

高级 PMD

3 cm 铝质球顶形高频扬声器

DC 振动膜

阻抗 6Ω

频率响应 55 Hz 至 50 kHz (-10 dB)

100 kHz (-30 dB)

标称输入功率 40 W

最大输入功率 160 W

灵敏度 87 dB/2.83 V/m

分频频率 4.1 kHz

尺寸（宽 x 高 x 深）……445 × 158 × 159 mm

重量 4.7 kg

* 由于产品改进，若有规格变更恕不另行通知。
* 此型号不附带扬声器电缆。
