TSX-140 - 扬声器 YAMAHA - 免费用户手册

产品类型	带CD、iPod/iPhone、USB、FM收音机和AUX输入的书架式音箱系统
尺寸（宽 x 高 x 深）	399 x 181 x 137 毫米（15.75 x 7.125 x 5.375 英寸）
重量	3.2 公斤（7.1 磅）
功耗	20 瓦（工作），1.5 瓦（待机），<1.0 瓦（省电模式）
电源	AC 100-240 V，50/60 Hz（台湾型号：AC 110 V，60 Hz）
主要功能	iPod/iPhone数字连接，CD播放（音频CD、MP3、WMA），USB播放（MP3、WMA），FM收音机（5个预设），AUX输入（3.5毫米），闹钟（IntelliAlarm渐强唤醒），睡眠定时器（30/60/90/120分钟），音调控制（低音、中音、高音），随机/重复播放
iPod/iPhone兼容性	iPod touch（第1至第4代），iPod classic，iPod nano（第2至第6代），iPhone 4，iPhone 3GS，iPhone 3G，iPhone
放大器输出	15 瓦 + 15 瓦（6 Ω，1 kHz，10% THD）
耳机输出	3.5 毫米立体声迷你插孔，自适应阻抗 16-32 Ω
收音机调谐器	FM 87.50-108.00 MHz
维护	用柔软的干布清洁。请勿使用化学溶剂。
安全注意事项	安装在通风良好的地方，远离热源、潮湿和阳光直射。仅使用指定电压。请勿遮盖通风槽。远离蜡烛、液体。仅使用随附的交流适配器。
备件/附件	遥控器（CR2025电池），交流适配器（EADP-38EB A 或 NU40-2150266-I3），电源线，室内FM天线，基座盖，USB盖
激光安全	1类激光产品。避免眼睛直接接触。仅由合格人员维修。

常见问题 - TSX-140 YAMAHA

为什么扬声器没有声音？

检查音量是否已调高。确保选择了正确的音源（iPod、CD、USB、FM、AUX）。如果连接了耳机，请拔下。

如何设置闹钟？

按下主机上的SET键。使用PRESET设置时间。通过后面板上的ALARM TYPE选择闹钟类型（SOURCE+BEEP、SOURCE或BEEP）。如果需要，选择音源和曲目/文件夹。按SET确认。

遥控器不工作。

检查电池是否新装且正确插入。在6米（20英尺）范围内操作，并在传感器30度角内。移除障碍物。避免阳光直射或强光照射传感器。

如何设置时钟？

将后面板上的CLOCK开关拨到SET。使用前面板上的PRESET调整小时和分钟。然后将CLOCK拨到LOCK。按下SNOOZE/SLEEP切换12/24小时制。

为什么我的CD不能播放？

确保光盘标签面朝前插入。仅使用已终结的音频CD、CD-R或CD-RW。如果脏了，从中心向外擦拭。如果出现凝结，等待1-2小时。

为什么iPod不充电？

确保iPod牢固地插入基座。如果系统处于省电模式，按下电源按钮取消。检查iPod是否兼容。

如何将iPod与iTunes同步？

通过USB mini-B线将主机连接到电脑。将iPod放入基座。长按SYNC直到指示灯闪烁。使用iTunes同步。同步后，再次长按SYNC。

为什么收音机接收效果差？

检查FM天线连接。完全展开天线。尝试手动调谐到单声道模式。改变高度/方向。考虑使用室外天线。

如何清洁主机？

使用柔软的干布。请勿使用化学溶剂、唱片清洁剂或油漆稀释剂。清洁光盘时，用干布从中心向边缘擦拭。

如果出现错误代码，我该怎么办？

对于CD 'Err'，弹出光盘并检查兼容性。对于USB 'Err'，断开并重新连接；如果仍然存在，设备可能不兼容。对于iPod闪烁两次，iPod可能不受支持。

用户手册 TSX-140 YAMAHA

1 要确保最好的性能，请仔细阅读此手册。请将它保存在安全的地方以备将来参考。

2 请将本机安装在通风良好、凉爽并且干燥、干净的地方 - 应远离直射阳光，热源，振动，灰尘，潮湿和 / 或寒冷的地方。为了使通风良好，请在周围至少留出以下间隙。

顶部：15 cm

背面：10cm

侧面：10 cm

3 请将本机远离其它电子设备、马达或变压器以避免嗡嗡声。

4 请勿使本机经受于从冷到热的突然温度改变，勿将本机放置于高湿度的环境中（例如有加湿器的房间）以防止本机内部发生结露，否则可能导致触电、火灾，损害本机，和 / 或人体伤害。

5 请避免在外部物体可能落入本机的地方或本机可能遭遇液体滴落或飞溅的地方安装本机。在本机的顶部，请勿放置：

- 其它组件机，因为它们可能对本机表面造成损坏和 / 或导致变色。

- 燃烧物体 （例如蜡烛），因为它们可能导致火灾，对本机造成损害和 / 或造成人体伤害。

- 内部装有液体的容器，因为它们可能会摔落并且液体可能引起用户触电损坏本机。

6 为了不阻断热量散发，请勿使用报纸、桌布、窗帘等遮盖本机。如果本机内的温度升高，可能会引起火灾，损坏本机和 / 或导致人体伤害。

7 在所有的连接完成之前请勿将本机插头插入墙上插座。

8 请勿上下倒置操作本机。它可能过热，并极有可能导致损坏。

9 请勿在开关、旋钮和 / 或导线上用力。

10 当将电源线从墙上插座断开时，请抓住插头；请勿拖拉导线。

11 请勿使用化学溶剂清洁本机；这可能损坏机壳涂层。请使用洁净的干布。

12 只能使用本机规定的电压。在本机上使用比规定值高的电压是危险的并可能导致火灾，损坏本机和 / 或造成人体伤害。Yamaha 将不对由于在本机上使用非规定电压而造成的任何损害负责。

13 为了避免雷击造成损坏，在雷电期间，将电源导线从墙壁上的电源插座拔下，也将天线从本机上拔下。

14 请勿尝试修改或修理本机。当需要任何维修时请联系专业 Yamaha 维修人员。不能以任何理由打开机壳。

15 当准备长时间（例如休假）不使用本机时，请将交流电源线从墙上插座断开。

16 对通常的操作错误，在断定本机出故障之前，请务必先阅读“故障排除”一节。

17 在搬动本机之前，请按 ⏻ 将系统设为关闭，并将交流电源插头从墙上插座断开。

18 如果环境温度剧烈变化，就可能形成结露。从插座上拔下电源插头，将本机搁置一旁。

19 长时间使用本机后，本机可能变热。关闭系统，然后将本机搁置冷却。

20 将本机靠近交流电源插座安装以便交流电源的接插。

21 电池不能置于高热环境，比如火或直射日光等。当您废弃电池时，请遵守当地的法律。

22 请务必使用本机附带的 AC 适配器。使用附带的 AC 适配器以外的适配器可能导致火灾或损害本机。

23 来自耳塞式耳机和双耳式耳机的额外声压也许会损害听力。

只要本机连接在墙壁的交流电源插座上，即使按下按钮后本机自身被关闭，本机也没有从交流电源断开。在此状态下，本机消耗很小一部分电力。

警告

要减少火灾或触电的危险，请勿将本机暴露于雨中或湿气中。

警告

如果电池更换不当可能会有爆炸的危险。只能更换相同或相当类型的电池。

将本机太靠近基于 CRT（布劳恩管）的电视机放置有可能会影响画面色彩。如果发生这种情况，请移动本机使它远离电视机。

注意

使用此处指定外的控制或调节以及进行指定外的操作都有可能引起有害的辐射暴露。

目录

各部位名称及其功能 2

调节时钟 5

聆听 iPod 6

聆听 CD 和 USB 设备 7

收听广播电台 8

聆听外接音源 8

使用闹铃功能 9

随机 / 重复播放 …… 12

使用睡眠功能 12

音调控制 12

故障排除 13

光碟和 USB 设备的说明 16

规格 17

▶ 功能特点

- 可播放 iPod/iPhone、CD、USB 设备、广播和使用 AUX 的外接设备。

- 可通过本机使 iPod/iPhone 和 iTunes 同步（iPod-Tunes Sync 功能）。

- 通过闹钟功能设定偏好音量的音乐提供舒适的唤醒。音乐、提示音或两者均可设定为闹铃声（IntelliAlarm 功能）。

- 轻松存储 / 调用五个喜爱的广播电台。

- 可根据您的喜好控制低音、中音和高音。

▶ 关于本说明书

· 本说明书中所述的 “iPod” 也会指 “iPhone”。

· 本说明书介绍如何使用本机上的按钮操作本机。使用遥控器也可进行部分操作。

▶ 附件

遥控器 交流电源适

(带有 CR2025 电池)

配器

(DC 15 V、高于
2.56 A
型号：
EADP-38EB A 或
NU40-2150266-I3)

电源线 室内 FM 天线

FM 天线

底座盖

USB 盖

注

请将 USB 盖放在儿童无法拿到的地方，以防误吞。

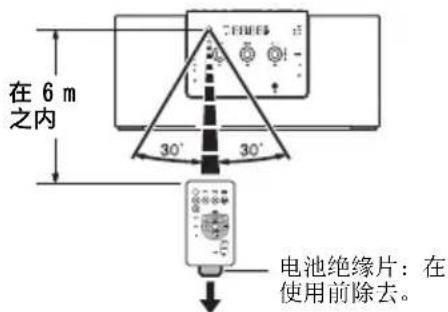

▶ 使用遥控器

更换遥控器电池

以方向按下释放锁扣，同时以方向滑出电池座。

各部位名称及其功能

▶ 顶面板

① iPod 底座：放置 iPod。
②USB 端口（第 7 页）

注

不使用 USB 设备时，放置 USB 盖以保护连接器。

③: 按此按钮可打开 / 关闭本系统。

即使系统关闭也显示时间。

[Non-Text]

• 按住本机顶部的 ⚙3 秒以上将系统设定为节电模式。在节电模式中不会显示前面板显示屏上的所有信息。这样可减少电力消耗。若要取消节电模式，请按下本机顶部的 ⚙
• 即使在系统关闭 / 待机模式中，也可使用闹铃功能。

④DIMMER：将前面板亮度设定为

A （自动）→ 3 （最亮）→ 2 → 1 （最暗）→ 然后回到 A

当设定了 A （自动）时，本机将根据室内亮度自动调节前面板亮度。

⑤ ALARM: 闹铃开启 / 关闭 (第 11 页)

⑥ SET: 闹铃设置 (第9页)

⑦SNOOZE/SLEEP（第11，12页）

⑧TUNING (第8页)

⑨音频控制按钮：跳过、向后 / 向前搜索、播放 / 暂停、停止

⑩: 弹出 CD。

⑪光碟插槽 （第7页）

前面板

①前面板显示屏：显示时钟和各种信息。
② 预设指示：显示预设广播电台编号（第8页）
③PLAY 指示

随机指示

重复指示

：显示播放状态。（第10，12页）

④音源指示：显示所选音源。
⑤亮度传感器：测量周围亮度。请勿遮挡此传感器。

⑥SOURCE：改变音源。
⑦VOLUME: 音量控制
⑧PRESET

(播放数据 CD/USB 时): 改变文件夹

(接收广播时): 选择预设广播电台。

(第8页)

⑨HEADPHONES: 连接耳机。
⑩ MEMORY：记忆预设广播电台。(第8页)
⑪ EQ: 音调控制 (第 12 页)
⑫SYNC: iPod iTunes Sync 功能打开 / 关闭 (第 6 页)

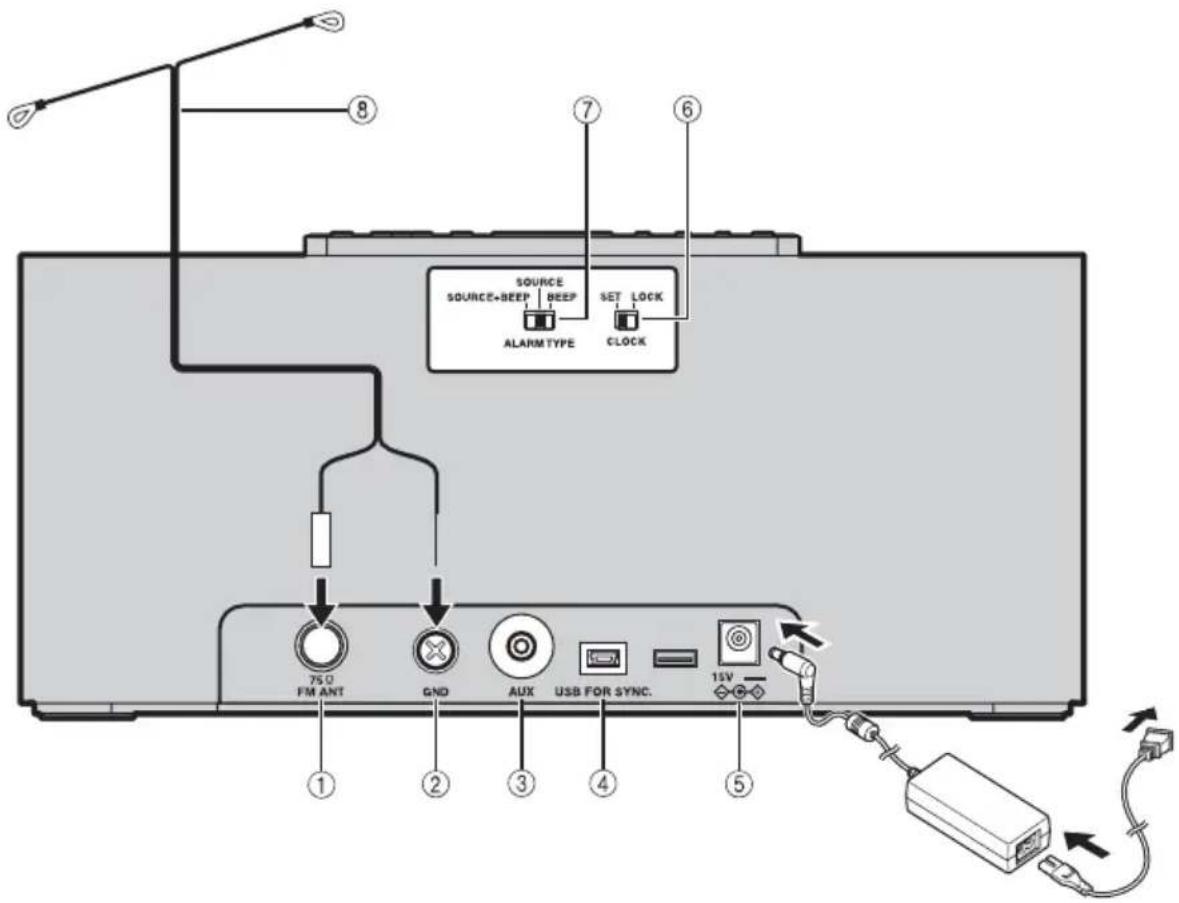

▶ 后面板 （连接天线）

①FM 天线端子：连接附带的室内 FM 天线。
②GND: 连接室内 FM 天线的线芯 （见下文）。
③ AUX：连接外接设备。（第8页）
④ USB FOR SYNC.: 连接至电脑。(第6页)
⑤15V —连接附带的交流电源适配器和电源线。

⑥ CLOCK: 调节时钟。(第 5 页)
⑦ ALARM TYPE: 设定 IntelliAlarm 功能的闹铃类型。 (第 9 页)
⑧室内 FM 天线 （附带）

注

• 应拉出天线。
• 若使用室外天线而不使用附带的 FM 天线，接收效果将更佳。
• 如果收音机接收质量较差，请改变天线的高度、方向或位置。

将天线连接至 GND 端子

建议在连接至 FM 天线端子之前，先将天线连接至 GND 端子。

①去除绝缘层并扭转导线的边缘。

②完全拧开 GND 端子。
③将导线绕在 GND 端子周围。确保导线绕在接环部分内。

④紧固 GND 端子，注意不要让导线从端子上滑脱。

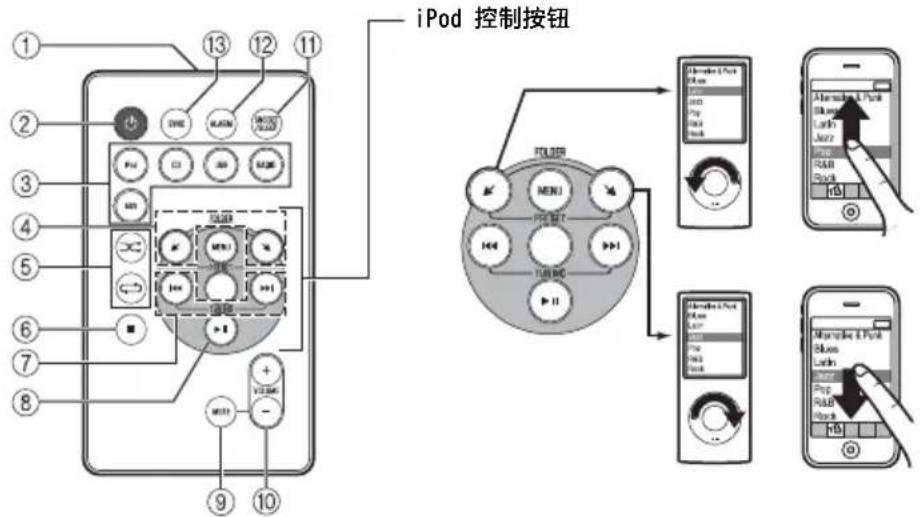

遥控器

①红外信号发射器
②: 系统打开 / 关闭
③音源按钮：改变音源。
④FOLDER （播放时）：音源包含文件夹时，改变播放的文件夹。

PRESET （接收广播时）：选择预设广播电台（第8页）

⑤（随机）、（重复）（第12页）
⑥: 停止播放。

⑦、播放时）：跳过并向后 / 向前搜索 TUNING （接收广播时）：调谐广播（第 8 页）

⑧:▶播放/暂停
⑨MUTE: 静音 / 恢复声音。
⑩VOLUME: 音量控制
⑪ SNOOZE/SLEEP: 贪睡 / 睡眠设置 (第 11, 12 页)
⑫ ALARM: 闹铃开启 / 关闭 （第 11 页）
⑬SYNC: iPod ⇔ iTunes Sync 功能打开 / 关闭 (第 6 页)

调节时钟

1

后面板

2

前面板

3

1 将 CLOCK 设定为 SET。
2 设定时间。

用 PRESET 设定时间。

3 将 CLOCK 设定为 LOCK 即完成。设定 LOCK 时，时间将为 00 秒且计时开始。

[Non-Text]

• 在步骤 2 中，您可以通过将 iPod 放置到 iPod 底座上来复制 iPod 的时间，而无需手动设定时间。如果 CLOCK 设定为 SET 时 iPod 已处于 iPod 底座中，则 iPod 的时间不会复制到本机。
• 按 SNOOZE/SLEEP 可在 12 和 24 小时时钟显示之间切换。

注

在拔下本机电源约 1 周后，时间设置将丢失。

聆听 iPod

聆听 iPod

有关兼容 iPod 机型的详细说明，请参阅 “规格” （第 17 页）。

1

2

1 将 iPod 放置在 iPod 底座中。
2 将 SOURCE 设定为 iPod。
3 播放 iPod。

可用遥控器、iPod 和本机进行播放操作。

#

• 您可随时取下 iPod。
• 当播放 iPod 中的音乐 / 视频时，即使本机系统已关闭，本机也将自动打开系统并播放 iPod。

与 iTunes 同步 (iPod ⇔ iTunes Sync 功能)

您可以通过本机使 iPod 和 iTunes 同步。

1

2

3

1用市售的 USB 2.0 连接线（A/Mini-B）将本机连接至电脑。

注

使用小于 2 m 的 USB 2.0 连接线。

2 将 iPod 放置在 iPod 底座中。
3 打开系统。

位于 SYNC 左侧的 SYNC 指示灯亮起。

4 按住 SYNC。

SYNC 指示闪烁。之后，使用电脑将 iPod 与 iTunes 同步。有关同步的详细说明，请参阅 iPod 的说明书。

5断开 iPod 和 iTunes 的连接之后按住 SYNC 即完成。

[Non-Text]

同步期间，可播放 iPod 以外的音源。

注

• 同步期间，不可关闭系统。
• 同步期间，请勿取下 iPod、USB 连接线、交流电源适配器和电源线。
• 同步期间，闹铃功能无效。

4
按住

5
按住

2

1 将 SOURCE 设定为 CD。
2 插入 CD。

自动开始播放。可用遥控器和本机进行播放操作。

注

标签面朝向本机正面插入 CD。

▶ 聆听 USB 设备

1

2

1 将 SOURCE 设定为 USB。
2 连接 USB 设备。

自动开始播放。可用遥控器和本机进行播放操作。

[Non-Text]

• 您可随时取下 USB 设备。
• USB 播放顺序如下而定：
• 文件夹以文件夹名称前三个字符的字母顺序播放。其它字符位于字母之后。
• 文件按录制顺序播放。

[Non-Text]

- 如果播放期间按顶面板上的 ■按钮，则下次从最后一次聆听的曲目的开头开始播放。如果播放停止时再次按 ■按钮，则下次如下开始播放：

- 对于音频 CD：从 CD 的第一首曲日开始。

- 对于数据 CD/USB 设备：从包含您最后一次所聆听曲目的文件夹中的第一首曲目开始。

• 有关可播放光碟和文件的详细说明，请参阅 “光碟和 USB 设备的说明”（第 16 页）。
• CD/USB 设备播放停止 60 分钟后，本机自动关闭系统。

▶ 显示信息

播放开始时，曲目或文件夹和文件编号将显示一段时间。

播放音频 CD

播放数据 CD/USB 设备

▶ 跳过数据 CD/USB 设备的文件夹

前面板

播放数据 CD/USB 设备时，用 PRESET 选择文件夹。

收听广播电台

▶ 调谐广播电台

1

2

1 将 SOURCE 设定为 FM。

2若要进行自动调谐，请按住TUNING。
若要进行手动调谐，请反复按TUNING。

注

如果您手动调谐电台，则声音为单声道声音。

预设广播电台

可用预设功能存储您喜爱的 5 个广播电台。

1

2

3

4

1 调入您喜爱的广播电台。

2 按 MEMORY。

3 选择您想要将电台存储到的 PRESET 编号。

[Non-Text]

若要取消预设，则再次按下 TUNING。

4 按 MEMORY 完成。

▶ 选择预设广播电台

1

2

1 将 SOURCE 设定为 FM。

2用 PRESET 选择预设广播电台。

聆听外接音源

1

2

1 使用市售的 3.5 mm 微型插头电缆将便携式音频设备连接至 AUX。

注

在连接前，请调低本机和便携式音频设备的音量。

2 将 SOURCE 设定为 AUX。

3 开始播放相连的便携式音频设备。

使用闹铃功能

IntelliAlarm 的功能

本机可在设定的时间播放您喜爱的音乐和 / 或提示音。闹铃功能（IntelliAlarm）具有以下特性。

·本机具有 3 种结合音乐和提示音的闹铃类型：

SOURCE+BEEP	在设定的时间播放所选的音源和提示音。 音源播放在设定的时间前 3 分钟开始渐强,并且音量逐渐升高至设定的音量。 然后,在设定的时间提示音激活。 建议使用此模式进行舒适唤醒。
SOURCE	所选的音源在设定的时间播放。 渐强音量逐渐升高至设定的音量。
BEEP	在设定的时间仅播放提示音。

- 在设定的时间播放的闹铃音源可从 iPod、音频 CD、数据 CD、USB 设备和广播中选择。视音源而定，也可选择以下项目：

SOURCE 可选项目 功能
iPod	播放列表 重复播放指定的播放列表。 当您想要播放一个播放列表时,提前创建 “ALARM Yamaha DTA” 播放列表。 确保其名称与此完全一致,单词之间有空格且大 / 小写字母相同。
	续播 当 iPod 中没有 “ALARM Yamaha DTA” 播放列表时,将续播您最后一次聆听的曲目。
音频 CD	曲目 重复播放所选的曲目。
	续播 播放最后一次聆听的曲目。
数据 CD/USB	文件夹 重复播放所选的文件夹。
	续播 播放最后一次聆听的文件夹。
FM	预设 播放所选的预设广播电台。
	续播 播放最后一次收听的广播电台。

·进行闹铃设定时，您可以检查所设定闹铃的声音。

- 贪睡功能也可用。

闹铃设置

▶ 设定闹铃时间和声音

1

顶面板

2

前面板

1 按 SET。

闹铃指示 （）和设定项目闪烁。

2用 PRESET 设定闹铃时间。

使用闹铃功能

3

4

后面板 前面板

(根据需要)

5

6

(根据需要)

VOLUME

前面板顶面板

7

顶面板

3 设定 ALARM TYPE。

选择 SOURCE+BEEP、SOURCE 或 BEEP。有关闹铃类型的详细说明，请参阅 “IntelliAlarm 的功能”（第 9 页）。

4 选择 SOURCE （根据需要）。

当您选择 SOURCE+BEEP 或 SOURCE 时，选择音源。可选择 AUX 以外的音源。

5 选择曲目、文件夹或广播电台（根据需要）。

当音源为 CD/USB/FM 时，用

▶▶▶ 选择曲目、文件夹或广播电台。

[Non-Text]

• 当 iPod 设定为音源时，本机在设定的时间播放 “ALARM Yamaha DTA” 播放列表。如果 iPod 中没有该播放列表，将续播您最后一次聆听的曲目。
• 当选择了 CD/USB 且曲目 / 文件夹编号设定为 “0” 时，将续播您最后一次聆听的曲目。
• 当选择了 FM 且不显示预设编号指示（第 3 页）时，将播放您最后一次收听的广播电台。

注

未设定所选的音源时，将无法设定步骤5中的设置。

6 用 VOLUME 设定闹铃音量。

[Non-Text]

选择 iPod 或收音机时，按▶可播放已设定的闹铃。选择 CD/USB 时，在▶闪烁的情况下按▶可播放已设定的闹铃。按■可停止闹铃。

7 按 SET 完成。

闹铃即被设定且闹铃指示（10）起。

▶ 打开 / 关闭闹铃

ALARM

顶面板

打开 / 关闭闹铃功能。

当闹铃开启时，闹铃指示（）将亮起且将显示闹铃时间一段时间。

播放闹铃声期间的操作

在设定时间，闹铃声开始播放。在播放过程中，可使用以下操作。

注

如果无法在闹铃时间播放音源（例如，未设定 iPod），将播放提示音。

▶ 使用贪睡功能

顶面板

按 SNOOZE/SLEEP。

闹铃声停止，并在 5 分钟后重新开始响起。

- 当设定了 SOURCE+BEEP 时，按 SNOOZE/SLEEP 可停止提示音。再次按 SNOOZE/SLEEP 可停止音源。音源停止 5 分钟后，渐强的音源和提示音重新开始响起。

·当贪睡功能激活时，闹铃指示闪烁。

▶ 停止闹铃

顶面板 顶面板

按 ALARM 或 。

- 若不停止闹铃，闹铃将在 60 分钟后自动停止。

- 停止闹铃时，闹铃功能关闭，但是将保存闹铃时间等设置以便下次使用。若要再次设定闹铃，请按 ALARM。

随机 / 重复播放

随机播放

反复按

遥控器

随机指示如下亮起。

CD/USB iPod
XX (对文件夹中的所有歌曲进行随机播放) → ALL XX (全部随机) → 无显示(随机播放关闭)	→ XX (歌曲) → XX (专辑) → 无显示(随机播放关闭)

重复播放

反复按

遥控器

重复指示如下亮起。

CD/USB iPod
(对文件夹中的所有歌曲进行重复播放)→ALL(全部重复)→1(单个重复)→无显示(重复关闭)	→1(一首)→ALL(全部)→无显示(重复关闭)

• 当音源包含文件夹时，可选择文件夹随机 / 重复。
• 对于某些 iPod 机型，可能不显示或支持随机和重复功能。
• 播放 iPod 时，随机和重复的设定顺序视 iPod 机型而定。

使用睡眠功能

您可以设定自动关闭系统的时间。

反复按
SNOOZE/SLEEP

顶面板

选择睡眠时间。

可设定 30、60、90 或 120 分钟。设定了时间时，睡眠功能设定为打开，且睡眠指示（z）亮起。

[Non-Text]

若要取消睡眠模式，请按 SNOOZE/SLEEP。

音调控制

前面板

前面板

1 播放时按 E0。
LOW、MID 和 HIGH 亮起。
2 用 LOW、MID 和 HIGH 调节音调。
3 按 EQ 完成。

故障排除

如果本机出现问题，请先检查下表。如果使用以下建议的方法还不能解决您的问题，或者您的问题未列在下表中，请将本机关闭并拔下电源插头，然后就近与授权的 Yamaha 经销商或服务中心联系。

一般

问题 原因 解决方法
扬声器没有声音。	音量可能设定为最低。 调节音量。
	音源可能不正确。 选择正确的音源。
	连接了耳机。 拔下耳机。
声音突然消失。	可能设定了睡眠设置(第12页)。	打开系统并再次播放音源。
出现破音 / 声音失真或异常噪音。	输入音源音量过高,或本机音量过高(尤其是低音部分)。	用VOLUME调节音量,或用EQ(第3、12页)调节低音。
本机操作不正常。	本机也许受到了强烈的电击,例如闪电或强烈的静电,或可能断电。	将系统设定为关,并断开电源线。等待约30秒钟,再次连接电源线并打开系统。
系统打开后立即关闭。
数字或高频装置产生噪音。	本机的位置过于靠近数字或高频装置。	将本机远离这些装置放置。
时钟设置被清除。	本机的电源断开一周以上。 将电源线	牢牢插入墙壁插座,然后再次设定时钟(第5页)。
即使SOURCE设定为 iPod,也没有在闹铃时间播放 iPod。	iPod 未放置在 iPod 底座中。 将 iPod 放置在 iPod 底座中(第2页)。
	ALARM TYPE 被设定为 BEEP。 将 ALARM TYPE 设定为 SOURCE+BEEP 或 SOURCE(第9页)。
时钟闪烁且无法操作本机。	后面板上的 CLOCK 被设定为 SET,且本机处在时钟设置模式中。	将 CLOCK 设定为 LOCK。

iPod

问题 原因 解决方法
没有声音	iPod 未牢固放置在 iPod 底座中。 牢	固放置 iPod。
	连接了耳机。 拔下耳机。
	未更新 iPod 的软件版本。 下载最新的 iTunes 软件将 iPod 软件更新到最新版本。
iPod 未充电。	iPod 未正确放置在 iPod 底座中。 从	本机中取下 iPod,然后重新将其放置在 iPod 底座中(第 2 页)。
	系统设定为节电模式(第 2 页)。	按取消节电模式。
连接 iPod 之后 iPod 指示闪烁两次,该动作重复 3 次。	正在使用的 iPod 不受本机支持。	使用支持的 iPod(第 17 页)。
使用本机无法执行与 iTunes 同步。	视电脑或 USB 连接线而定,信号阻尼增加且连接可能失败。	使用较短的 USB 2.0 连接线。

光碟播放

问题 原因 解决方法
无法插入光碟。	系统设定为节电模式(第2页)。	按取消节电模式。
某些按钮操作不起作用。	装入本机的光碟可能不兼容。使用本机支持的光碟(第16页)。
按▶后并不立即开始播放。	光碟可能脏污。擦干净光碟。
	装入本机的光碟可能不兼容。使用本机支持的光碟(第16页)。
	如果本机从寒冷的地方移至温暖的地方,可能会在光碟读取激光头上形成结露。	等待1或2小时直至本机调节到室温,然后重试。
CD指示闪烁两次,该动作重复3次,然后光碟退出。	装入本机的光碟可能不兼容。使用本机支持的光碟(第16页)。
	光碟可能脏污。擦干净光碟。
	光碟正反颠倒装入。	标签面朝向近侧插入光碟。
	光碟不包含可播放文件。	使用包含可播放文件的光碟(第16页)。
装入光碟后,前面板显示屏上会显示“Err”。	本机出错。	用▲退出光碟。

USB 设备播放

问题 原因 解决方法
USB 设备中的 MP3/WMA 文件不播放。	USB 设备不被识别。 关闭系统并将 US	B 设备重新连接至本机。
		如果本机附带交流电源适配器,请将其连接。
		如果上述解决方法不能解决问题,则说明此 USB 设备不可在本机上播放。
连接 USB 设备之后 USB 指示闪烁两次,该动作重复 3 次。	不兼容的 USB 设备连接到本机。 关闭	系统并将 USB 设备重新连接至本机。 如果不能解决问题,则说明此 USB设备不可在本机上播放。
	USB 设备不包含可播放文件。 使用包含可播放文件的 USB 设备(第 16 页)。
连接 USB 设备后,前面板显示屏上显示“Err”。	不兼容的 USB 设备连接到本机。 关闭	系统并将 USB 设备重新连接至本机。 如果不能解决问题,则说明此 USB设备不可在本机上播放。
	检测到过载电流。

广播接收

问题 原因 解决方法
立体声播放时噪音太多。	天线可能连接不当。 请确认天线连接	正确(第4页)。
	您选择的广播电台可能距离您所在地比较远,或您所在的地区无线电波接收较差。	试着手动调谐以改善信号质量(第8页),或使用多频道室外天线。
即使使用室外天线,无线电波接收仍较差。(声音失真。)	可能发生多路反射或其它无线电干扰。	改变天线的高度、方向或位置。

遥控器

问题 原因 解决方法
遥控器工作不正常。	可能在遥控器的操作范围之外操作遥控器。	关于遥控器操作范围的信息,请参阅“使用遥控器”(第1页)。
	本机的遥控传感器可能暴露在直射阳光或(反相荧光灯)照明之下。	改变照明或本机的朝向。
	电池可能耗尽。换上一节新电池。
	本机的传感器和遥控器之间有障碍物。	除去障碍物。

光碟和 USB 设备的说明

光碟信息

本机设计为使用带有以下标识的音频 CD、CD-R* 和 CD-RW*。

* ISO 9660

[Non-Text]

本机可播放具有上述标识符的碟片。碟片标识符印刷在碟片及其封套上。

注

• 不要在本机中载入任何其它类型的碟片。否则可能会损坏本机。
• CD-R/RW 无法播放除非光盘终结。
• 视碟片的特性或录制条件而定，某些碟片无法播放。
• 不要使用任何非标准形状的碟片，例如心形碟片。
• 不要使用表面划痕过多的碟片。

使用碟片

• 不要触摸碟片表面。拿取碟片时请持其边缘（和中心孔）。
• 不要使用铅笔或其它尖头记号笔在碟片上书写。
• 不要在碟片上粘胶带、封条、胶水等张贴物。
• 不要使用防止划伤的保护套。
• 不要将碟片置于直射阳光、高温、高湿或多尘的场所。

- 不要使用市售标签打印机可在其表面打印的碟片。

- 不要在碟片插槽中插入任何其它物品。

- 不要插入破裂、变形或粘有胶水的碟片。

• 如果碟片脏污，请使用干净的干布从中心向边缘擦拭。不要使用唱片清洗剂或油漆稀释液。
• 为了避免故障，不要使用市售的镜头清洗器。

本机支持使用 FAT16 或 FAT32 格式的 USB 海量存储级装置（如闪存或便携音频播放器）。

注

• 某些装置虽然符合要求，可能也无法正常工作。
• 不要连接 USB 海量存储级以外的装置（例如 USB 充电器或 USB 集线器）、电脑、读卡器、外接硬盘驱动器等。
• 对于连接到本机时所引起的 USB 装置的损坏或数据丢失，Yamaha 不承担任何责任。
• 不保证能对所有类型 USB 装置进行播放和供电。

关于 MP3 或 WMA 文件

注

- 本机可播放：

文件	比特率(kbps)	取样频率(kHz)
MP3	8 - 320** 16	-48
WMA	16 - 320** 22	.05 - 48

**恒定比特率和可变比特率均支持。

- 本机可显示的最大文件 / 文件夹数如下。

	数据 CD USB
最大文件总数	512 9999
最大文件夹数	255 128
每个文件夹最大文件数	511 255

- 无法播放版权保护的文件。

规格

▶ 播放器部分

iPod （数字连接）

- 适用于……iPod touch （第1、2、3和4代）

iPod classic

iPod nano (第 2、3、4、5 和 6 代)

iPhone 4

iPhone 3GS

iPhone 3G

iPhone

CD

• 媒体....CD、CD-R/RW
• 音频格式 ……音频 CD、MP3、WMA

激光

- 类型.... 半导体激光 GaAs/GaAlAs

- 波长.... 790 nm

- 输出功率 7 mW

USB

- 音频格式 MP3、WMA

AUX

• 电源
  台湾机型 ] …… AC 110 V, 60 Hz 其它机型 ] …… AC 100-240 V, 50/60 Hz

·功耗.... 20 W

- 系统关闭功耗 1.5 W

- 省电功耗 1.0 W 或更少

- 尺寸（宽 × 高 × 深）……399 × 181 × 137 mm

- 重量.... 3.2 kg

规格若有变更，恕不另行通知。

注意

使用此处指定外的控制或调节以及进行指定外的操作都有可能引起有害的辐射暴露。

激光安全

本机使用激光。因为可能会伤害眼睛，仅可由具有资格的维修人员拆卸罩盖或试图对本装置进行维修服务。

危险

打开本机时，机器会放出可见激光射线。为了避免光束直接照射到眼睛上，在插上本机的交流电源时，不要将眼睛对着打开的托盘或者其他打开着的装置，并且不要往装置内部窥视。

本产品中的激光元件可发出超出 1 类标准范围的辐射。

iPod, iPhone

“Made for iPod” 和 “Made for iPhone” 分别指该电子附件专用于连接 iPod 或 iPhone，并且已通过开发公司的认证可满足 Apple 的性能标准。

Apple 对本设备的运行或本设备是否符合安全和规定标准不承担责任。

iPhone、iPod、iPod classic、iPod nano、iPod touch 和 iTunes 是 Apple Inc. 在美国和其他国家注册的商标。

该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。
