BEDIENUNGSANLEITUNG NS-C500 YAMAHA

Lesen Sie diese Informationen, bevor Sie den Lautsprecher verwenden.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.
• Stellen Sie den Lautsprecher an einem kühlen, trockenen und sauberen Platz auf, entfernt von Fenstern, Wärmequellen, Erschütterungsquellen, Staub, Feuchtigkeit und Kälte. Meiden Sie Quellen von elektrischen Störgeräuschen (Transformatoren, Motoren). Das Gerät darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder Stromschlag zu vermeiden.
• Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie die Lautsprecher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.
• Stellen Sie nicht folgende Gegenstände auf den Lautsprecher:

- Glas, Porzellan, kleine metallische Gegenstände usw. Wenn Glas usw. aufgrund von Vibrationen herunterfällt und zerbricht, können möglicherweise Personenschäden verursacht werden. - Eine brennende Kerze usw. Wenn eine Kerze aufgrund von Vibrationen herunterfällt, können möglicherweise ein Brand und Personenschäden verursacht werden.

- Ein Gefäß mit Wasser Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, können die Lautsprecher möglicherweise beschädigt werden und/oder Sie können einen elektrischen Schlag bekommen.

- Stellen Sie die Lautsprecher nicht dort auf, wo Fremdstoffe, wie z. B. Wassertropfen in den Lautsprecher gelangen können. Dadurch können ein Brand, Schäden am Gerät und/oder Personenschäden verursacht werden.

• Stellen Sie den Lautsprecher nicht dort auf, wo er leicht umfallen oder wo Gegenstände auf ihn fallen könnten. Ein stabiler Aufstellungsort trägt auch zu einer besseren Tonwiedergabe bei.
• Falls der Lautsprecher im gleichen Regal wie der Plattenspieler aufgestellt wird, können Rückkopplungen auftreten.
• Bei Auftreten von Verzerrungen müssen Sie den Lautstärkepegel am Verstärker reduzieren. Der Verstärker darf nicht in „Clipping“ verfallen. Andernfalls kann der Lautsprecher beschädigt werden.
• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.
• Versuchen Sie nicht, den Lautsprecher mit chemischen Lösungsmitteln zu reinigen, da diese zu einer Beschädigung der Oberfläche führen könnte. Verwenden Sie ein sauberes, trockenes Tuch.
• Versuchen Sie nicht den Lautsprecher zu modifizieren oder zu reparieren. Kontaktieren Sie einen qualifizierten YAMAHA-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäuse darf unter keinen Umständen geöffnet werden.

Pflege des Lautsprechers

Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch, um das glänzende Finish zu erhalten. Vermeiden Sie zum Schutz des Finish den Kontakt mit chemischen Lösungsmitteln wie Alkohol, Benzin, Verdünner oder Insektizid. Verwenden Sie außerdem keine mit Wasser oder chemischen Lösungsmitteln befeuchteten Tücher. Schützen Sie den Lautsprecher ggf. mit einer Plastiktüte oder -abdeckung. Anderenfalls könnte das Finish abblättern oder verblassen bzw. das Tuch anhaften.

Yamaha empfiehlt die Verwendung eines (getrennt erhältlichen) Yamaha Unicon Tuchs. Verwenden Sie bei starker Verschmutzung ein (getrennt erhältlichen) Yamaha Piano Unicon Tuch. Yamaha Unicon und Piano Unicon Tücher können Sie über Ihren Ihren Yamaha Fachhändler beziehen.

INHALT

ZUBEHÖR 2

AUFSTELLEN DER LAUTSPRECHER......2

ANSCHLIESSEN AN DEN VERSTÄRKER .....3

BEFESTIGUNG DER BESPANNUNGEN .....4

TECHNISCHE DATEN ....4

ZUBEHÖR

Stellen Sie nach dem Auspacken sicher, dass das folgende Zubehör vorhanden ist.

Die Bespannungen sind vom Lautsprecher getrennt und separat verpackt. Achten Sie darauf, sie nicht zu verlieren.

AUFSTELLEN DER LAUTSPRECHER

Stellen Sie den Lautsprecher auf einen Fernseh-Rack oder einer anderen stabilen Oberfläche auf.

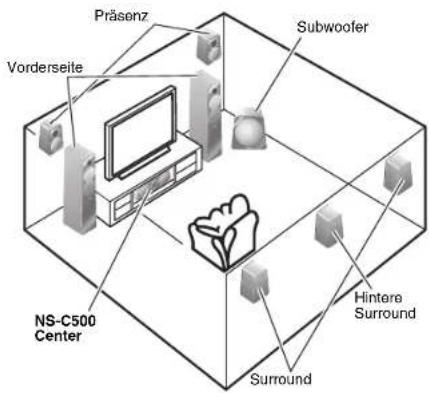

Präsenz Vorderseite Subwoofer NS-C500 Center Hintere Surround Surround

Hinweise

• Befestigen Sie die Kabel sicher an der Wand, um Unfälle durch lose Lautsprecherkabel zu verhindern, über die jemand stolpern kann.
• Eine sichere Aufstellung oder Installation liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung für Unfälle übernehmen, die durch unsachgemäße Aufstellung oder falsches Anschließen der Lautsprecher verursacht werden.
• Wenn Sie die Lautsprecher zu nah an einem Röhren-Fernschgerät aufstellen, können Bildstörungen oder ein summendes Geräusch auftreten. In diesem Fall stellen Sie die Lautsprecher welter vom Fernsehgerät entfernt auf. Bei LCD- und Plasma-Fernschgeräten ist dies kein Problem.

■Anbringen des Lautsprechers auf dem Yamaha YTS-F500/T500 Fernseh-Ständer

Sie können die Schraubenlöcher (Durchmesser: 6 mm, Lochtiefe: 16 mm) an der Rückseite dieses Geräts verwenden, um den Lautsprecher auf dem YTS-F500/T500 anzubringen. Für Einzelheiten zur Aufstellung beachten Sie bitte die mit dem YTS-F500/T500 mitgelieferte Bedienungsanleitung.

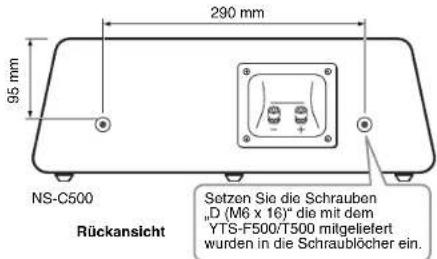

290 mm 95 mm NS-C500 Rückansicht Setzen Sie die Schrauben „D (M6 x 16)“ die mit dem YTS-F500/T500 mitgeliefert wurden in die Schraublöcher ein.

NS-C500 Verwenden Sie den Haltebügel „B“, der mit dem YTS-F500/T500 mitgeliefert wurde. (Aufstellungsbeispiel mit YTS-F500)

Hinweise

• Montieren Sie den Lautsprecher nicht mit Nägeln, Klebeband oder anderen instabilen Metallwaren an der Wand. Er kann sonst durch langfristige Verwendung und Vibration herunterfallen.
• Achten Sie darauf, nicht die Lautsprecherkabel zwischen Lautsprecher und Lautsprecherbügel oder Lautsprecherständer einzuklemmen.
• Stellen Sie nicht Gegenstände auf den Lautsprecher oder lehnen sie daran an. Andernfalls kann die der Fernsch-Ständer verformt werden.

ANSCHLIESSEN AN DEN VERSTÄRKER

Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie die Anschlüsse durchführen.

Standard-Anschlüsse

Hinweis

Führen Sie nicht die Isolierungsbeschichtung in das Loch ein. Wenn die Verbindungen locker sind, hören Sie keinen Ton von den Lautsprechern.

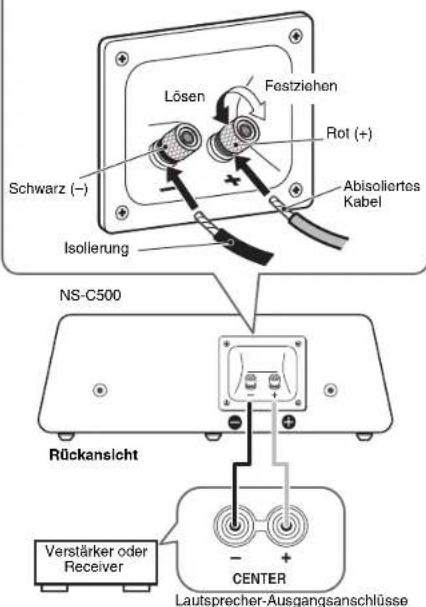

Lösen Festziehen Rot (+) Schwarz (-) Abisoliertes Kabel Isolierung NS-C500 Rückansicht Verstärker oder Receiver CENTER Lautsprecher-Ausgangsanschlüsse

■Beim Anschließen des Lautsprecherkabels

• Die bloßen Lautsprecherdrähte dürfen nicht miteinander in Berührung kommen, da dies den Lautsprecher oder den Verstärker beschädigen könnte.
- Stellen Sie sicher, dass Sie die Lautsprecher mit richtiger Polung anschließen – positive (+) Anschlüsse an positive (+) Anschlüsse, und negative (−) Anschlüsse an negative (−) Anschlüsse. Falls Sie den Anschluss überkreuz herstellen, wirkt die Tonwiedergabe unnatürlich und kraftlos.
- Bitte beachten Sie die mit dem Verstärker oder Receiver mitgelieferte Bedienungsanleitung.

■Anschluss der Lautsprecherkabel

1. Lösen Sie den Knopf.
2. Entfernen Sie 10 mm der Isolierung an jedem Ende des Kabels und verdrehen Sie die freiliegenden Adern sauber und eng miteinander, wie unten gezeigt.

1. Führen Sie den bloßen Draht ein.

2. Ziehen Sie den Knopf wieder an und sichern Sie das Kabel.

3. Ziehen Sie leicht am Kabel, um zu kontrollieren, ob sie fest angeschlossen ist.

Hinweis

Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.

■ Bei Verwendung eines Bananensteckers

Bananenstecker 1 2

1. Ziehen Sie den Anschlussknopf fest.
2. Stecken Sie einfach den Bananenstecker in den Anschluss.

BEFESTIGUNG DER BESPANNUNGEN

Der Lautsprecher und die Bespannungen sind separat verpackt. Um die Bespannungen anzubringen, richten Sie die vorstehenden Teile (Magneten) der Rückseite jeder Bespannung an den entsprechenden Schraubenköpfen am Lautsprecher aus.

• Achten Sie beim Abnehmen der Bespannungen darauf, dass Sie nicht die Treibereinheiten berühren und mit keinem Werkzeug übermäßigen Druck ausüben.
• Berühren Sie nicht die Lautsprechermembran und schützen Sie diese vor Stößen. Andernfalls kann die Funktion des Lautsprechers beeinträchtigt werden.
• Auf der Rückseite der Bespannung befinden sich Magneten. Platzieren Sie die Bespannung nicht in der Nähe von Objekten, die durch Magnete beeinflusst werden könnten, wie einem Röhren-Fernsehgerät, einer Uhr, Magnetkarte, Diskette usw., nachdem Sie sie abgenommen haben.

TECHNISCHE DATEN

Typ .... 2-Wege Acoustic Suspension Lautsprechersystem Nicht magnetisch abgeschirmt

Treiber 12 cm Konus Tieftöner × 2 Advanced PMD

3 cm Aluminium Dome-Hochtöner DC-Membran

Impedanz 6 Ω

Frequenzgang ....55 Hz bis 50 kHz (-10 dB) 100 kHz (-30 dB)

Nenneingangsleistung 40 W

Maximale Eingangsleistung 160 W

Empfindlichkeit 87 dB/2,83 V/m

Übernahmefrequenz 4,1 kHz

Abmessungen (B×H×T) ....445 × 158 × 159 mm

Gewicht 4,7 kg

* Technische Daten können infolge von Produktverbesserungen ohne Ankündigung geändert werden.
* Bei diesem Modell ist kein Lautsprecherkabel im Lieferumfang enthalten.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung.

Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung. Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.
