NS-F330 - Haut-parleur YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte colonne passive
Marque	Yamaha
Modèle	NS-F330
Nombre de voies	2 voies
Réponse en fréquence	45 Hz - 45 kHz
Impédance nominale	6 ohms
Puissance admissible	120 W (max)
Niveau de pression acoustique	88 dB
Dimensions (L x H x P)	210 x 950 x 280 mm
Poids	16 kg
Matériau du coffret	MDF avec placage en bois
Alimentation	Aucune (enceinte passive)
Fonctions principales	Reproduction sonore stéréo ou home cinéma
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec; éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes; placer sur une surface stable
Pièces détachées et réparabilité	Contacter le service après-vente Yamaha pour toute réparation
Couleur	Noir ou bois foncé
Utilisation recommandée	Enceinte avant pour système audio
Accessoires inclus	Grille de protection, manuel d'utilisation
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - NS-F330 YAMAHA

Comment connecter l'enceinte Yamaha NS-F330 à un amplificateur ?

Utilisez des câbles d'enceinte adaptés. Connectez le fil positif (+) de l'ampli à la borne rouge de l'enceinte, et le fil négatif (-) à la borne noire. Assurez-vous que l'impédance de l'ampli est compatible (6 ohms).

Quelle est la puissance recommandée pour amplifier la NS-F330 ?

La puissance admissible est de 120 W max. Utilisez un ampli délivrant entre 30 et 120 W par canal pour des performances optimales.

Puis-je utiliser l'enceinte NS-F330 comme enceinte centrale ?

La NS-F330 est conçue comme enceinte colonne pour les voies gauche/droite. Pour une utilisation centrale, il est préférable d'utiliser un modèle dédié comme la NS-C330.

Comment nettoyer l'enceinte NS-F330 ?

Dépoussiérez régulièrement avec un chiffon doux et sec. Pour les taches, utilisez un chiffon légèrement humide, puis séchez immédiatement. N'utilisez pas de produits chimiques.

Où trouver le manuel d'utilisation de la NS-F330 ?

Le manuel est disponible en téléchargement gratuit sur le site notice-facile.com (format PDF) ou sur le site officiel de Yamaha.

Quelles sont les dimensions exactes de l'enceinte ?

Les dimensions sont d'environ 210 mm de largeur, 950 mm de hauteur et 280 mm de profondeur. Vérifiez la notice pour les mesures précises.

La NS-F330 nécessite-t-elle un subwoofer ?

Elle restitue bien les basses, mais pour un home cinéma, l'ajout d'un subwoofer (comme le Yamaha YST-SW216) améliorera les fréquences inférieures à 45 Hz.

Comment brancher deux paires d'enceintes NS-F330 ?

Utilisez un ampli multi-canal ou un sélecteur d'enceintes. Assurez-vous que l'impédance totale ne descend pas en dessous de la charge minimale de l'ampli.

Quel type de câble d'enceinte utiliser ?

Utilisez un câble de section 2,5 mm² ou plus pour des longueurs jusqu'à 5 mètres. Pour de plus longues distances, optez pour du 4 mm².

Comment résoudre un son grésillant ou distordu ?

Vérifiez les connexions des câbles, assurez-vous que l'ampli n'est pas en surcharge, et que les enceintes ne sont pas placées trop près d'une source d'interférence électromagnétique.

MODE D'EMPLOI NS-F330 YAMAHA

Lisez attentivement les précautions d'utilisation suivantes. Yamaha décline toute responsabilité en cas de dommages et/ou de blessures découlant du non respect de ces consignes.

1. Pour profiter au mieux de votre acquisition, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.
2. Installez les enceintes dans un endroit frais, sec, loin des fenêtres et des sources de chaleur et de vibration, des poussières, de l'humidité et du froid. Évitez les sources de ronflements électriques (transformateurs et moteurs, par exemple). Pour éviter les risques d'incendie et de secousses électriques, n'exposez pas les enceintes à la pluie ni à l'humidité.
3. Pour éviter que la menuiserie des enceintes ne se déforme ou ne se décolore, n'exposez pas les enceintes à la lumière directe du soleil ni à une humidité excessive.
4. Évitez d'installer les enceintes dans un endroit exposé à la chute d'objets ou encore à l'écoulement ou aux éclaboussures de liquides.
5. Ne posez pas les objets suivants sur le dessus des enceintes:
   – D'autres appareils qui pourraient endommager ou décolorer la menuiserie des enceintes;
6. Des objets enflammés (par exemple, des bougies) qui pourraient endommager les enceintes, provoquer une blessure, voire un incendie;
7. Des récipients contenant des liquides qui pourraient se renverser, endommager les enceintes ou être à l'origine d'une secousse électrique.
8. Ne placez pas les enceintes dans un endroit où elles peuvent être heurtées, directement ou par la chute d'objets. Un emplacement stable garantit l'obtention de meilleures sonorités.
9. Placer les enceintes sur des étagères ou dans un meuble qui contient également la platine de lecture, peut entraîner un phénomène de bouclage.
10. Ne pas insérer une main ou un objet dans le port ou porter l'enceinte en tenant le port, vu que cela pourrait causer des blessures corporelles ou endommager l'enceinte.

11. En cas de “saturation”, réduisez le niveau de sortie de l’amplificateur. N’excitez pas l’amplificateur au point qu’il écrête. Dans ce cas en effet, les enceintes pourraient être endommagées.

12. Vous devez être très attentif, si l'amplificateur peut délivrer une puissance supérieure à la puissance maximale admissible par les enceintes, à ce que cela ne se produise pas.

13. Ne nettoyez pas la menuiserie des enceintes avec un produit chimique qui peut endommager leur finition. Utilisez un chiffon sec et propre.
14. Ne tentez pas de modifier les enceintes ni de les réparer. Consultez le service Yamaha compétent si une réparation est nécessaire. Pour quelque raison que ce soit, ne démontez pas la menuiserie des enceintes.
15. Comme cet appareil est très lourd il faut être deux personnes pour le déplacer en toute sécurité.
16. La détermination d'un endroit convenable est de votre responsabilité. Yamaha ne saurait être responsable des accidents provoqués par le choix d'un emplacement qui ne conviendrait pas, ni par l'installation incorrecte des enceintes.

Entretien de l'enceinte

Lorsque vous essuyez cet appareil, n'utilisez pas de solvant chimique (l'alcool ou des diluants etc.) : cela pourrait endommager la finition. Utilisez un chiffon propre et sec. Pour les taches difficiles, humectez un chiffon doux avec de l'eau, essorez et puis essuyez avec le chiffon.

La grille est détachée de l'enceinte et emballée séparément. Faites attention de ne pas la perdre.

Sommaire

Placement des enceintes .... 1

Raccordement à votre amplificateur...... 2

Connexions standard.... 2

Connexion à deux fils.... 3

Fixation de la grille ....4

Caractéristiques techniques ....5

Fonctionnalités

[NS-F350]

• Type: enceinte colonne Bass-Reflex 3 voies à 4 haut-parleurs pour voies principales
• Haut-parleur grave : double cône PMD de 16 cm Haut-parleur médium : cône PMD de 13 cm Haut-parleur aigu : dôme en aluminium de 3 cm

[NS-F330]

• Type : enceinte colonne Bass-Reflex 2 voies à 3 haut-parleurs pour voies principales
• Haut-parleur grave : double cône PMD de 13 cm Haut-parleur aigu : dôme en aluminium de 3 cm

Placement des enceintes

• Assurez-vous d'être accompagné par une autre personne pour la soulever.
• Faites très attention à ne pas rayer l'extérieur de l'enceinte.
• Veillez à ne pas exercer de pression sur le coté de l'enceinte, sinon l'enceinte pourrait tomber et être endommagée ou même causer des blessures corporelles.
• Afin d'éviter des accidents causés par un trébuchage sur des câbles d'enceinte éparpillés, fixez-les au sol.
• Si des enceintes sont trop près d'un téléviseur à écran cathodique, la couleur de l'image peut s'en ressentir et cela peut générer un bourdonnement. Dans ce cas, éloignez les enceintes d'au moins 20 cm du téléviseur. Les téléviseurs à écran LCD ou plasma ne posent aucun problème.

Précautions durant le positionnement des enceintes

L'enceinte est conçue de telle sorte que la majeure partie de son poids est située dans la partie supérieure, ce qui la rend potentiellement instable si elle est mal installée. Si l'enceinte devait se renverser, l'enceinte ou des biens personnels pourraient être

endommagés ou une personne blessée (voire gravement).

Pour utiliser l'enceinte correctement et sans danger:

• Placez-la sur une surface plane, solide, nivelée et basse (par rapport au niveau du sol).
• N'appuyez pas sur l'enceinte et n'appliquez aucune force excessive sur la partie latérale lorsque vous la déplacez ; veillez en outre à ne laisser aucun objet appuyé contre l'enceinte.
• Ne vous asseyez pas sur l'enceinte et ne posez aucun objet dessus.

Les vibrations et les secousses dues aux tremblements de terre ou autres phénomènes naturels peuvent faire tomber l'enceinte. Pour des raisons de sécurité, il est recommandé d'utiliser des dispositifs améliorant la stabilité (disponibles dans le commerce), comme des attaches en métal, des chaînes, etc.

■Utilisation comme enceintes stéréo 2 canaux

Les meilleures images stéréo seront obtenues quand les enceintes sont légèrement orientées vers l'auditeur.

■Utilisation comme enceintes avant dans un système multi-canaux

Placez les enceintes des deux côtés du téléviseur. Le positionnement des enceintes est important, puisque cela va déterminer toute la qualité sonore du système multi- canaux. Installez les enceintes selon votre position d'écoute en suivant le mode d'emploi fourni avec votre amplificateur.

Raccordement à votre amplificateur

Pour les connexions il faut se procurer un cordon d'enceinte dans le commerce.

Ce système d'enceintes peut recevoir des connexions standards ou à deux fils.

Avant de réaliser la connexion, assurez-vous que l'amplificateur est hors tension.

■Connexions

Connectez une enceinte aux bornes gauche (marquées L) de votre amplificateur ou récepteur, et une autre enceinte aux bornes droites (marquées R). Veuillez vous référer au mode d'emploi fourni avec l'amplificateur ou le récepteur.

Remarque

• Assurez-vous de connecter les enceintes avec la polarité correcte—les bornes positives (+) aux bornes positives (+), et les bornes négatives (−) aux bornes négatives (−). Si vous les alternez, le son ne sera pas naturel et manquera de graves.
• Dans la configuration de votre récepteur AV d'enceintes, spécifiez small (ou "S") pour toutes les enceintes.
• L'enceinte peut être endommagée si certains sons sont continuellement émis à un niveau sonore élevé. Par exemple, si des ondes sinusoidales d'un disque dessai, des sons de graves d'instruments électroniques, etc., sont émis en continu, ou si la pointe de lecture d'une platine touche la surface d'un disque, réduisez le niveau de volume pour éviter d'endommager cet appareil.
• Une fois que vous avez raccordé toutes les enceintes, branchez l'amplificateur et les autres composantes AV dans les prises murales CA qui conviennent.
• Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale des enceintes, veillez à ne jamais dépasser l'entrée maximale de l'enceinte.

■Comment raccorder les enceintes aux câbles

1 Dénudez 15 mm de gaine d'isolation de chaque extrémité de câbles, et torsadez les extrémités dénudées de chaque conducteur ensemble soigneusement et étroitement, comme illustré.
2Dévissez le bouton.
3 Insérez l'extrémité dénudée.
4Vissez le bouton et sécurisez le câble.
5 Vérifiez la solidité de la connexion en tirant légèrement sur le câble au niveau de la borne.

Remarque

• Assurez-vous que le câble dénudé, et non la gaine d'isolaton, est inséré dans la borne.
• Ne jamais laisser les fils d'enceintes dénudés se toucher afin déviter d'endommager l'enceinte ou l'amplificateur.
• Si les raccordements sont incorrects, aucun son ne proviendra des enceintes.

Connexions standard

Connexion à deux fils

À propos de la connexion à deux fils

Ce système d'enceintes prend en charge une connexion à deux fils. Pour raccorder les enceintes aux bornes de sortie de l'amplificateur (ou du récepteur), utilisez deux paires de câbles au lieu de la connexion standard : une pour l'enceinte de médiums/graves, l'autre pour l'enceinte tweeter.

Ce type de connexion réduit la distorsion de modulation causée par la résistance électrique des câbles et le courant d'attaque des enceintes.

Vous obtenez par conséquent une qualité sonore plus pure.

Pour utiliser une connexion à deux fils, retirez tout d'abord les plaques de court-circuit, puis connectez séparément l'enceinte de médiums/graves et l'enceinte tweeter à l'amplificateur en utilisant deux paires de câbles.

Si nécessaire, connectez les enceintes avec des câbles d'enceinte disponibles dans le commerce.

Retirez les plaques de court-circuit avant la connexion.

Si l'amplificateur n'a qu'un jeu de bornes de sortie d'enceinte.

1

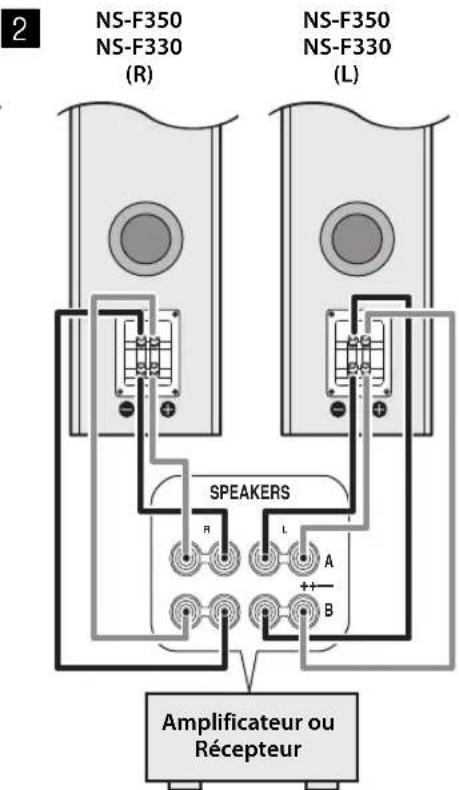

Si l'amplificateur a deux jeux de bornes de sortie d'enceinte.

2

Les deux jeux SPEAKERS A et B doivent être raccordés.

■Utilisation d'une fiche banane

Fiche banane

1 Vissez le bouton.
2 Insérez simplement la fiche banane dans la borne.

Fixation de la grille

La grille avant est fixé sur le coffret en six point et peut être retiré au besoin. Pour retirer la grille, tenir les deux côtés et tirer légèrement en ligne droite vers l'extérieur de l'enceinte. Pour le remettre en place, aligner les six trous sur la surface intérieure de la grille avec les six fiches correspondantes sur l'enceinte et les enfoncer doucement.

(NS-F350)

• Quand vous enlevez ou mettez la grille, faites attention à ne pas toucher les haut-parleurs, et n'exercer pas de force excessive avec des outils.
• Ne pas toucher ou exercer de pression sur le diaphragme des haut-parleurs. Sinon, l'enceinte pourrait mal fonctionner.
• Pour éviter d'endommager la grille, n'exercez jamais de force excessive, et assurez-vous d'utiliser le collier d'enceinte, ne tirez ou n'appuyez jamais la surface, pour enlever ou mettre la grille.

Caractéristiques techniques

NS-F350

Type....Bass-reflex 3 voies blindage non magnétique

Excitateur....Haut-parleur grave: 16 cm de type cône de type x 2 Haut-parleur médium: 13 cm de type cône de type Haut-parleur aigu: Dôme en aluminium de 3 cm

Impédance......Nominale 6 Ω

Réponse en fréquence.... 35 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Puissance d'entrée nominale.... 100 W

Puissance d'entrée maximale 200 W

Sensibilité 88 dB/2,83 V, 1 m

Fréquence de transfert 1,4 kHz, 3,8 kHz

Type....Bass-reflex 2 voies blindage non magnétique

Excitateur...Haut-parleur grave: 13 cm de type cône de type x 2 Haut-parleur aigu: Dôme en aluminium de 3 cm

Impédance ...... Nominale 6 Ω

Réponse en fréquence.... 40 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Puissance d'entrée nominale.... 50 W

Puissance d'entrée maximale 200 W

Sensibilité....89 dB/2,83 V, 1 m

Fréquence de transfert 3,2 kHz

* Les spécifications peuvent être modifiées sans avis préalable.
* Faites attention de ne pas dépasser les valeurs de la puissance d'entrée données ci-dessus.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Vorsichtsmaßnahmen

Remarque importante: informations de garantie pour les clients de l'EEE et la Suisse

Français

Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l'ensemble de l'EEE ainsi qu'en Suisse, consultez notre site Web à l'adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen
