Ce manuel contient tous les renseignements techniques nécessaires à l'installation de l'appareil.

Les informations et les données techniques peuvent subir des changements et, compte tenu des progrès techniques, le fabricant se réserve le droit d'apporter toute modification qu'il estime nécessaire sans obligation de préavis.

Les pages qui suivent décrivent toutes les configurations et accessoires de l'appareil. A noter que certaines pièces sont disponibles en option et livrées sur demande.

Pour prolonger la durée de vie de l'appareil et garantir davantage de sécurité d'utilisation, nous conseillons de suivre à la lettre les consignes fournies et de ne pas effectuer de modifications sur les parties électriques ou mécaniques de l'appareil ou sur les conduits d'évacuation.

En cas de problèmes, s'adresser à un service d'assistance technique agréé et exiger l'installation de pièces détachées originales.

Pour éviter tout dommage aux personnes et/ou aux biens, nous recommandons de lire attentivement ce manuel et de respecter toutes les consignes qu'il contient.

ATTENTION : Avant d'installer ou d'utiliser cette hotte, s'assurer qu'elle est bien conforme aux normes EN60335-1 et EN60335-2-31. A défaut de conformité, qui ne peut être reconnue que par les autorités locales compétentes, NE PAS INSTALLER NI UTILISER LA HOTTE OU SES COMPOSANTS.

ATTENTION!

Cette documentation qui est exclusivement réservée à l'installateur et au service de dépannage, ne peut pas être utilisée par l'utilisateur final.

PLAQUETTE SIGNALETIQUE
Raccordements électriques	tension 230V ~ 50Hz
	Cet appareil est conforme aux Directives Communautaires suivantes :- 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives- 93/68/CEE du 22/07/93 et modifications successives.- 90/336/CEE du 29/06/90 (Gaz) et modifications successives.- 2002/96/CEE

Mise au rebut des électroménagers

La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commerçants.

FR

La hotte est conçue pour fonctionnement en mode évacuation extérieure ou en mode recyclage (voir page suivante), dans ce dernier cas vérifier si la hotte est déjà équipée d'un filtre à charbon autrement le commander à un centre d'assistance technique qualifié.

Il faut donc prévoir une arrivée d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.

Ne pas raccorder l'appareil à des conduits utilisés pour l'évacuation de fumées provenant d'autres appareils alimentés par tout type d'énergie autre que l'électricité.

Si la hotte doit être installée dans une cuisine où il y a déjà un chauffe-eau ou un système de chauffage à gaz, il est vivement recommandé, pour des raisons de sécurité, de renoncer au fonctionnement en version à évacuation extérieure.

Dans cette configuration, il faut équiper l'appareil d'un filtre à charbon actif que vous trouverez chez votre vendeur habituel pour pouvoir passer au fonctionnement en version recyclage.

Le dessous de la hotte doit se trouver à au moins 65 cm au-dessus du plan de cuisson (tables vitrocéramique ou électriques traditionnelles) ou à 75 cm en cas d'alimentation au gaz.

Si les instructions d'installation de l'appareil de cuisson au gaz préconisent une distance supérieure, il faut en tenir compte.

Attention! Si les hottes ont des revêtements extérieurs autres qu'en acier inox (y compris peintures, films adhésifs ou applications de quelque forme ou nature que ce soit), s'assurer que ces derniers sont réalisés dans des matériaux ignifuges, en cas de doute n'utiliser la hotte qu'après avoir obtenu une autorisation spéciale et détaillée délivrée par un technicien qualifié et agréé par les autorités locales compétentes.

En cas de fonctionnement simultané d'une hotte et d'un brûleur ou bien d'un foyer dépendant de l'air ambiant (comme par exemple des appareils de chauffage au gaz, au mazout, au charbon ou au bois, des chauffe-eau, des chauffe-bain...), il faut faire attention car la hotte qui aspire de l'air dans la pièce prive le brûleur et le foyer de l'air comburant dont ils ont besoin pour fonctionner.

Pour un fonctionnement sûr, la dépression ne doit pas dépasser 0,04 mbar; on évite ainsi toute

réaspiration des gaz brûlés évacués.

Il faut donc assurer une arrivée d'air dans la pièce par des ouvertures ne pouvant être fermées, des boîtes murales à recyclage d'air par exemple, des portes, des fenêtres ou tout autre dispositif technique.

Ne jamais flamber de préparations sous la hotte pour éviter que les filtres se détériorent et à cause du risque d'incendie.

Cette hotte n'est destinée qu'à un usage domestique.

Cette hotte ne doit servir qu'à l'aspiration de fumées et vapeurs de cuisson.

Pour tout problème concernant l'évacuation des fumées, se conformer aux prescriptions de l'autorité compétente.

Nous déclinons toute responsabilité en cas de dommages ou incendies provoqués par l'appareil du fait du non respect des dispositions énumérées plus haut..

Partie concernant l'installation

Versions de fonctionnement de la hotte :

Version à évacuation :

Les fumées et les vapeurs sont aspirées vers l'extérieur à travers un tuyau (à acheter à part) ou vers un conduit d'évacuation en commun spécialement prévu à cet effet.

Enlever le filtre à charbon, s'il y en a un de fourni.

Ne pas installer le déviateur de flux de l'air.

Version à recyclage :

Les fumées et les vapeurs sont aspirées et épurées à travers un filtre spécial à charbon actif avant d'être renvoyées dans la cuisine grâce aussi au déviateur du flux d'air.

S'assurer que la hotte est pourvue d'un filtre à charbon autrement en commander un et l'installer.

Un tronçon de tuyau (à acheter à part) est nécessaire pour raccorder le trou d'évacuation du groupe moteur au déviateur de flux.

1. La hotte est dotée de plusieurs vitesses. Pour un meilleur rendement, utiliser la puissance d'aspiration la plus basse pour de petites quantités de vapeur et de fumées, la puissance d'aspiration la plus élevée pour de grandes quantités de vapeur et de fumées et la puissance d'aspiration intermédiaire pour des quantités moyennes de vapeur et de fumée.
2. Il est recommandé d'allumer la hotte quelques minutes avant de commencer à cuisiner et de ne l'éteindre qu'après élimination totale des odeurs.

Attention! Sur demande, le produit peut être fourni avec sa télécommande.

Bandeau de commandes électronique

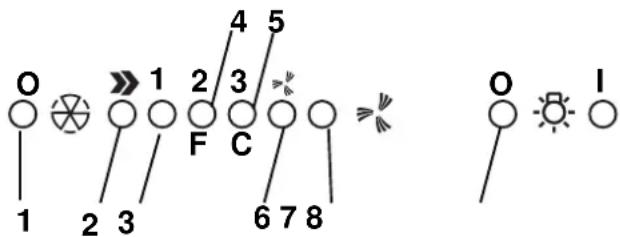

O 1 2 3 1 2 3 4 5 F C 6 7 8 O I

1. Touche OFF moteur
2. Touche ON et touche de sélection de la vitesse du moteur 1 - 2 - 3 - 1 - 2
3. Led indication Vitesse 1
4. Led indication Vitesse 2 et saturation du filtre à graisse (dans ce dernier cas la Led se met à flasher par intermittence – Voir les instructions d'entretien des filtres à graisse).
5. Led indication Vitesse 3 et saturation du filtre à charbon actif (dans ce dernier cas la Led se met à flasher par intermittence – Voir les instructions pour le remplacement des filtres à charbon actif).

Attention! Le dispositif d'indication de saturation du filtre à charbon actif est désactivé.

En cas d'installation d'un filtre à charbon actif, activer le dispositif d'indication de saturation du filtre à charbon actif par pression simultanée de 3 secondes sur les touches 2 et 7 : au départ, seule la Led 4 se mettra à clignoter puis, au bout de 3 secondes, la Led 5 commencera elle aussi à clignoter pour indiquer que le dispositif de contrôle de saturation du filtre à charbon actif est activé. Pour le désactiver, appuyer à nouveau sur les deux touches : au bout de 3 secondes, la LED 5 cesse de clignoter, le dispositif est désactivé. 6. Led indication de vitesse intensive 7. Touche sélection vitesse intensive. Cette vitesse est conseillée en cas de concentration particulièrement intense de fumées et d'odeurs

(quand on cuisine du poisson par exemple ou en cas de fritures).

Une fois sélectionnée, la vitesse intensive reste branchée pendant 5 minutes environ, après quoi la hotte retourne à la vitesse précédemment sélectionnée (de 1 à 3) ou s'éteint si aucune vitesse n'avait été sélectionnée. Pour désactiver la vitesse intensive avant l'écoulement des 5 minutes, appuyer sur la touche 1 ou sur la touche 2.

8. Touche ON/OFF éclairage

La touche 8 sert à régler l'éclairage. Appuyer une fois sur la touche pour obtenir un éclairage maximum. Appuyer une deuxième fois pour un éclairage intermédiaire. Appuyer une troisième fois pour éteindre les lampes.

!En cas d'anomalie de fonctionnement, avant de s'adresser au service de dépannage, débrancher la fiche de courant de l'appareil pendant au moins 5 secondes puis remettre l'appareil sous tension. Si l'anomalie de fonctionnement persiste, vérifier si le bandeau de commande est bien raccordé à la centrale de la hotte puis s'adresser au service d'assistance.

Eclairage

Débrancher l'appareil de la prise de courant.

a. Pour enlever le plafonnier faire levier avec un petit tournevis à tête plate (Fig. 4).
b. Remplacer l'ampoule grillée par une de même puissance.
c. Remettre en place le plafonnier.
d. Si l'éclairage ne fonctionne pas, vérifier si les ampoules sont bien vissées ou emboîtées avant de faire appel au service d'assistance.

Débrancher l'appareil de la prise de courant avant de procéder à toute opération d'entretien.

Pour assurer une efficacité optimale et constante de la hotte, il est recommandé de procéder à un entretien régulier (tous les dix jours en moyenne).

Nettoyage extérieur de l'appareil

Nettoyer régulièrement l'extérieur de la hotte.

Pour un nettoyage complet de la hotte, utiliser un chiffon mouillé d'alcool ou de produits adéquats couramment vendus dans le commerce.

Eviter toute utilisation de produits contenant des substances abrasives.

Nettoyage du filtre à graisse

Le filtre à graisse sert à retenir les particules grasses en suspension provenant de la cuisson.

Il faut le laver une fois par mois avec un produit non agressif, à la main ou au lave-vaisselle à basse température en choisissant un cycle de lavage bref.

De fréquents lavages au lave-vaisselle peuvent le ternir à la longue, mais sa capacité filtrante demeure intacte.

Pour le démonter se servir des poignées prévues, pousser d'abord vers l'arrière puis tirer vers le bas (Fig. 5).

Après l'avoir lavé, le laisser sécher soigneusement et le remettre en place en effectuant les opérations en sens inverse.

Fig. 5

Remplacement du filtre à charbon

Le filtre à charbon sert à purifier l'air des graisses et odeurs désagréables avant de le renvoyer dans la pièce à travers la grille supérieure.

Le filtre à charbon peut être lavé tous les deux mois à l'eau chaude avec des produits adéquats ou au lave-vaisselle à 65°C (dans ce cas, effectuer un cycle de lavage complet sans vaisselle).

Enlever l'excédent d'eau sans abîmer le filtre, après quoi enlever le rembourrage placé à l'intérieur du cadre plastique et le mettre au four pendant 10 minutes à 100°C pour le faire sécher complètement. Remplacer le filtre à charbon actif tous les trois ans ou quand il est abîmé

Pour installer ou changer le filtre à charbon : enlever le(s) filtre(s) à graisse appliquer le cadre support du filtre à charbon et le fixer au groupe moteur par 4 vis appliquer sur le cadre le petit matelas du filtre à charbon et le fixer à l'aide de la patte prévue. Remettre en place le(s) filtre(s) à graisse

Réactivation de l'indicateur de saturation

Après avoir lavé ou changé le filtre, garder la touche 1 enfoncée pendant 3 secondes jusqu'à ce que la LED 4 ou 5 cesse de clignoter. Lire page 4.

Attention! La réactivation de l'indicateur de saturation DOIT être effectuée quand la hotte est en Stand-by, celle-ci ne doit par conséquent pas être débranchée du réseau électrique.

Attention :

Le fabricant décline toute responsabilité en cas de dommages subis par le moteur ou en cas d'incendie causé par un défaut d'entretien des filtres tel que prévu dans ce mode. d'emploi.
