HTL 76 - Hotte SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Scholtès
Modèle	HTL 76
Largeur	60 cm
Profondeur	50 cm
Hauteur (hors conduit)	30 cm
Poids net	10 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	200 W
Nombre de vitesses	3
Éclairage	2 ampoules halogènes de 40 W chacune
Type de filtre à graisse	Filtre métallique lavable
Possibilité recyclage	Oui, avec filtre à charbon actif (optionnel)
Diamètre de sortie d'air	120 mm
Niveau sonore maxi	65 dB(A)
Classe énergétique	D
Entretien courant	Nettoyage régulier du filtre à graisse et des surfaces
Pièces détachées disponibles	Filtres, ampoules, moteur
Garantie constructeur	2 ans

FOIRE AUX QUESTIONS - HTL 76 SCHOLTES

Comment installer la hotte Scholtès HTL 76 ?

Assurez-vous de respecter les distances minimales avec la cuisson (65 cm pour une cuisinière électrique, 75 cm pour gaz). Fixez le support mural, raccordez le conduit d'évacuation (si mode évacuation) et branchez l'alimentation électrique.

Quelles sont les dimensions exactes de la hotte ?

La hotte mesure 60 cm de largeur, 50 cm de profondeur et 30 cm de hauteur (hors conduit de cheminée).

Peut-on utiliser la hotte en mode recyclage ?

Oui, il faut ajouter un filtre à charbon actif (non fourni) et diriger l'air vers la sortie supérieure. Le filtre à charbon doit être remplacé régulièrement.

Comment nettoyer le filtre à graisse métallique ?

Retirez le filtre et lavez-le à la main avec de l'eau chaude et du détergent ou au lave-vaisselle. Séchez-le bien avant de le remettre en place. À faire tous les mois.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte, retirez le capot de l'éclairage, dévissez l'ampoule défectueuse et remplacez-la par une ampoule halogène de 40 W max (type R50).

Quel est le niveau sonore de la hotte ?

Le niveau sonore maximal est de 65 dB(A) en vitesse 3, ce qui correspond à un bruit modéré, comparable à une conversation normale.

La hotte dispose-t-elle d'une télécommande ?

Non, la hotte Scholtès HTL 76 est commandée par des interrupteurs mécaniques situés sur la façade. Elle n'inclut pas de télécommande.

Comment régler la vitesse d'aspiration ?

Utilisez les boutons poussoirs sur le bandeau avant : appuyez sur V1, V2 ou V3 pour la vitesse souhaitée. Appuyez sur 0 pour arrêter.

Où trouver des pièces détachées pour cette hotte ?

Vous pouvez commander des filtres, ampoules et autres pièces auprès du service après-vente Scholtès ou sur des sites spécialisés en pièces détachées électroménager.

Quelle est la durée de la garantie ?

La garantie constructeur est de 2 ans. Conservez votre facture pour toute réclamation. Les pièces d'usure (filtres, ampoules) ne sont pas couvertes.

MODE D'EMPLOI HTL 76 SCHOLTES

Instruction pour l'installation et l'emploi

Cooker Hood

Nous vous conseillons de conserver ce fascicule.

Dans la gamme Scholtès, il y a un grand nombre de produits destinés à être installés dans une cuisine que vous voulez organiser, conçue pour réduire des centaines de pas et des milliers de gestes nécessaires à la confection des repas quotidiens.

Aussi, pourquoi ne pas continuer à équiper votre cuisine avec les produits Scholtès dont la gamme vous offre, en plus des appareils d'aération, un grand choix d'appareils de cuisson, de lavage, et de froid :

tables de cuisson vitrocéramiques, mixtes, gaz et à induction,

• fours électriques ou fours micro-ondes,
  lave-vaisselle, lave-linge,
  réfrigérateurs et congélateurs à encastrer ou à intégrer.

Tous ces produits ont la qualité, la robustesse et toute la technologie qui font la réputation de cette marque.

Toute la gamme est déjà à votre service, et pour mieux la connaître, écrivez à :

Scholtès

BP 80048

57101 Thionville Cedex

France

Sommaire

Caractéristiques .... 4

Raccordement électrique.... 5

Précautions d'utilisation 6

Installation 7

Fonctionnement 8

Version à évacuation extérieure 8

Fonctionnement en version recyclage 9

Utilisation 10

Système d'éclairage 11

Entretien 11

Caractéristiques

Références	HTL 76
Dimensions (en mm)
largeur	598
profondeur	450
hauteur	395
∅ buse d'évacuation	120
Poids (en kg)	13,5
Puissances (en watts - 230 V ~)
installée	270
ventilateur	2 x 110
éclairage	2 x 20
Débit du ventilateur
(en m3/h - CEI 43/1)
vitesse minimale (évacuation/recyclage)	350/215
vitesse maximale (évacuation/recyclage)	510/330
vitesse intensive (évacuation/recyclage)	710/390
Filtres incombustibles
surface d'aspiration (en cm2)	2x680

Raccordement électrique Avalon insulaire Monrey, Les indirects de des assurer que la tension du réseau correspond bien à celle qui figure sur la plaquette signalétique de l'appareil.

Le branchement au réseau doit être réalisé par un installateur agréé.

La hotte est équipée d'un cordon d'alimentation qui doit être raccordé au secteur par l'intermédiaire d'une prise de courant conforme à la norme du pays.

Si l'on veut raccorder la hotte de façon permanente au réseau électrique, il faut, après avoir retiré la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

Nous déclinons toute responsabilité en cas de dommages causés par le non respect des instructions sus-indiquées.

Scholtès HTL 76

Tension230 V \~ 50 Hz.

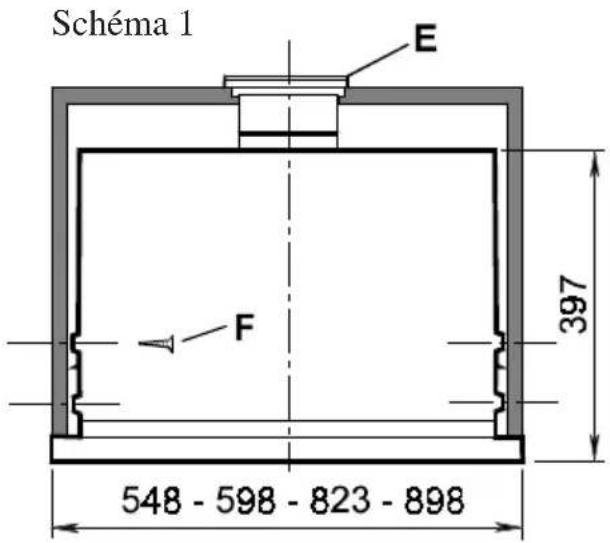

Schéma 1

Précautions d'utilisation

La hotte est livrée pour fonctionner en évacuation extérieure. Il est donc important de prévoir une entrée d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.

L'appareil ne doit pas être raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres appareils alimentés par tout autre type d'énergie différent de l'énergie électrique.

Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommandé, pour des raisons de sécurité, de renoncer au fonctionnement en évacuation extérieure. Dans cette configuration, il est nécessaire d'équiper l'appareil d'un filtre à charbon actif disponible chez votre revendeur et permettant l'utilisation en recyclage.

La hotte doit être placée au moins à 65 cm au-dessus du plan de cuisson (tables vitrocéramiques ou électriques traditionnelles) ou à 75 cm en cas d'alimentation au gaz.

En cas de fonctionnement simultané d'une hotte et d'un brûleur ou d'un foyer dépendant de l'air environnant (comme par exemple des appareils de chauffage à gaz, à mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotte, en aspirant l'air, enlève à la pièce l'air dont le brûleur ou le foyer a besoin pour la combustion.

Pour un fonctionnement sûr, la dépression ne doit pas dépasser 0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.

On peut y parvenir en assurant l'entrée de l'air dans la pièce par des ouvertures ne pouvant être obstruées, par exemple, des box muraux à recyclage d'air, des portes, des fenêtres ou toute autre mesure technique.

Flamber une préparation endommage les filtres et peut provoquer des incendies ; il faut par conséquent l'éviter à tout prix.

Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.

Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus-indiquées.

Installation

Fixation de la hotte au meuble

Appliquer le gabarit de perçage fourni avec l'appareil sur le côte droit, à l'intérieur du meuble, en faisant correspondre le côté "A" à la partie arrière.

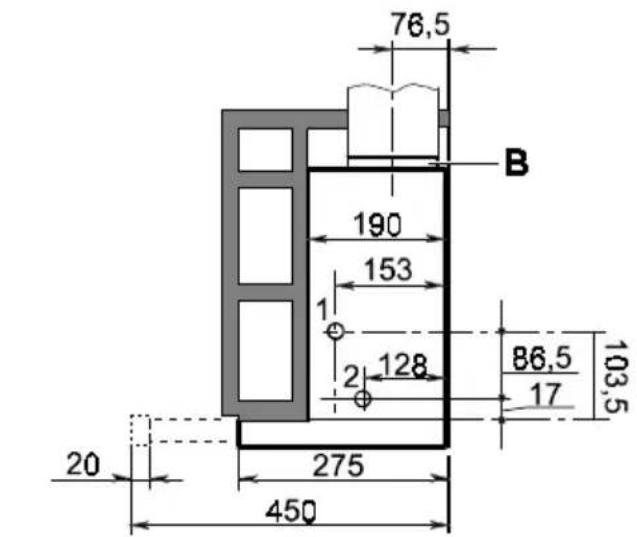

Procéder au perçage de deux trous de 2 mm de diamètre positionnés aux points 1-2 (Schéma 1).

Effectuer les mêmes opérations sur le côté gauche.

Fixer la hotte au meuble à l'aide des vis F fournies (Schéma 2).

Schéma 2

Réglage du tiroir

La hotte peut être installée sur des meubles ayant différentes profondeurs. La partie frontale du tiroir peut toujours être alignée sur le meuble grâce à un réglage approprié des butées arrières du tiroir.

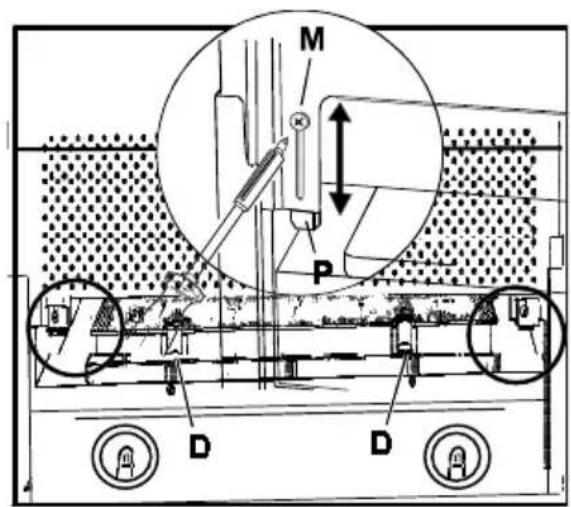

Pour le réglage, desserrer les vis M, faire glisser les équerres P et resserrer les vis M (Schéma 3).

Schéma 3

Fonctionnement

— Il est vivement conseillé de n'effectuer des fritures sous votre hotte que sous surveillance constante.
— Il est interdit de faire flamber des aliments sous la hotte, sous peine de provoquer des risques d'incendies.
— Afin de favoriser une évacuation optimale des odeurs, il est conseillé de mettre la hotte sous tension, en vitesse minimum, avant le début de la cuisson. De même, il est recommandé de ne l'éteindre que dix à quinze minutes après la fin de la cuisson.

Le meilleur rendement de l'appareil s'obtient en version évacuation extérieure, nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible.

Version à évacuation extérieure

L'air est convoyé vers l'extérieur au moyen d'un tuyau à raccorder à la bague de raccord B.

Fonctionnement en version recyclage

Il convient d'utiliser un filtre à charbon actif, disponible auprès de votre revendeur habituel. L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce.

La durée de vie de ce filtre est d'environ six mois. En aucun cas, il ne peut être nettoyé ou régénéré : il doit être remplacé.

L'air est filtré au moyen d'un filtre à charbon et renvoyé dans la pièce.

Cette utilisation est conseillée lorsqu'il n'existe pas de tuyau d'évacuation et lorsqu'il est impossible d'en installer un.

Pour utiliser la hotte dans cette version, procédez comme suit:

— demander au Point de vente le filtre à charbon en spécifiant le modèle de l'appareil;

— ouvrer la grille (A - Schéma 5);

— insérer le filtre dans son logement en le fixant à l'aide des deux pièces d'accrochage D (Schéma 4).

— L'air filtré est expulsé au dessus de l'élément de cuisine au moyen d'un tuyau de 120 mm de diam. qui traverse l'élément sur toute sa hauteur.

On peut fixer sur l'orifice de sortie le déflecteur E au moyen de la vis fournie (Schéma 3).

— Remonter la grille.

Schéma 5

Utilisation

La mise en service de la hotte est très simple.

Il suffit de tirer le tiroir amovible pour allumer la hotte.

Le bandeau de commandes (Schéma 5) est composé de deux curseurs : un pour le réglage de la vitesse d'aspiration du moteur et l'autre pour allumer et éteindre l'éclairage.

Déplacer le curseur vers la droite pour augmenter la puissance d'aspiration.

Schéma 6

Système d'éclairage

Avant de changer les ampoules, débrancher l'appareil en enlevant la fiche de la prise de courant.

a. Ouvrer le support du plafonnier.
b. Remplacer les lampes défectueuses en utilisant exclusivement des lampes de même type.
c. Si l'éclairage ne fonctionne pas, vérifier si les lampes sont bien vissées avant de faire appel à votre service après-vente.

Débrancher l'appareil du réseau électrique avant de procéder à toute opération d'entretien.

Afin d'assurer une efficacité optimale et constante de votre hotte, il est recommandé de procéder régulièrement à son entretien (tous les dix jours en moyenne).

Nettoyage extérieur de l'appareil

Il est nécessaire de l'essuyer régulièrement surtout après une cuisson à base d'eau salée (légumes, crustacés,...)

Pour un nettoyage complet de la hotte, servez-vous d'un chiffon humecté avec de l'alcool ou avec des produits appropriés existant dans le commerce.

Il est conseillé d'éviter l'emploi de produits contenant des abrasifs.

Filtre à graisse

Le filtre à graisse a pour rôle de bloquer les graisses contenues dans les fumées émises lors de la cuisson.

Il est formé de couches d'aluminium étiré. Il a une durée de vie pratiquement illimitée mais il doit être lavé à des intervalles plus ou moins fréquents selon l'utilisation de l'appareil, et de toute manière au moins une fois tous les 30 jours d'utilisation normale.

Laver le filtre au lave-vaisselle ou dans de l'eau savonneuse.

Le lavage du filtre à graisse métallique au lave-vaisselle peut en provoquer la décoloration.

Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Attendre qu'il soit bien sec avant de le remonter.

Comment enlever le filtre métallique: Dégager totalement le tiroir extractible et enlever le filtre métallique en utilisant les poignées A (Schéma 7).

Schéma 7

ATTENTION Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtres tel qu'il est prévu dans le présent mode d'emploi.
