HTL 76 - Emhætte SCHOLTES - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Scholtès
Model	HTL 76
Bredde	60 cm
Dybde	50 cm
Højde (uden rør)	30 cm
Nettovægt	10 kg
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	200 W
Antal hastigheder	3
Belysning	2 halogenpærer på hver 40 W
Fedtfiltertype	Vaskbart metal filter
Mulighed for recirkulation	Ja, med aktivt kulfilter (ekstraudstyr)
Luftudløbsdiameter	120 mm
Maksimalt støjniveau	65 dB(A)
Energiklasse	D
Vedligeholdelse	Regelmæssig rengøring af fedtfilter og overflader
Tilgængelige reservedele	Filtre, pærer, motor
Producentgaranti	2 år

Ofte stillede spørgsmål - HTL 76 SCHOLTES

Hvordan installerer jeg emhætten Scholtès HTL 76?

Sørg for at overholde minimumsafstandene til kogepladen (65 cm for elektrisk komfur, 75 cm for gas). Fastgør vægbeslaget, tilslut udsugningsrøret (hvis udsugningstilstand) og tilslut strømforsyningen.

Hvad er de nøjagtige dimensioner af emhætten?

Emhætten måler 60 cm bredde, 50 cm dybde og 30 cm højde (uden skorstenrør).

Kan emhætten bruges i recirkulationstilstand?

Ja, du skal tilføje et aktivt kulfilter (medfølger ikke) og føre luften til det øverste udløb. Kulfilteret skal udskiftes regelmæssigt.

Hvordan rengør jeg fedtfilteret af metal?

Fjern filteret og vask det i hånden med varmt vand og vaskemiddel eller i opvaskemaskinen. Tør det godt, før du sætter det på plads. Gør dette hver måned.

Hvordan skifter jeg pæren i emhætten?

Afbryd emhætten, fjern belysningsdækslet, skru den defekte pære ud og erstat den med en halogenpære på maks. 40 W (type R50).

Hvad er støjniveauet for emhætten?

Maksimalt støjniveau er 65 dB(A) på hastighed 3, hvilket svarer til moderat støj, sammenligneligt med en normal samtale.

Har emhætten en fjernbetjening?

Nej, emhætten Scholtès HTL 76 betjenes via mekaniske kontakter på fronten. Den inkluderer ikke en fjernbetjening.

Hvordan justerer jeg sugehastigheden?

Brug trykknapperne på frontpanelet: tryk på V1, V2 eller V3 for den ønskede hastighed. Tryk på 0 for at stoppe.

Hvor finder jeg reservedele til denne emhætte?

Du kan bestille filtre, pærer og andre dele fra Scholtès kundeservice eller på specialiserede hjemmesider for reservedele til husholdningsapparater.

Hvad er garantiperioden?

Producentgarantien er på 2 år. Gem din faktura ved eventuelle reklamationer. Sliddele (filtre, pærer) er ikke dækket.

BRUGSANVISNING HTL 76 SCHOLTES

Vi anbefaler, at De gemmer denne brugsanvisning i hele emhættens levetid.

Scholtès' produktprogram indeholder en lang række produkter, der vil gøre hverdagen lettere for Dem, fordi De skal gå mindre og bruge færre bevægelser under tilberedning af maden i køkkenet.

Det vil derfor være naturligt at udstyre Deres køkken med produkter fra Scholtès, hvis program, ud over en række emhætter og ventilationssystemer, også indeholder et bredt udvalg af kogeplader, vaskemaskiner samt køle-/fryseskabe.

Glaskeramiske kogeplader, blandede kogeplader, gaskogeplader og induktionskogeplader,
Elektriske ovne og mikroovne,
Opvaskemaskiner, vaskemaskiner,
Køleskabe og frysere til indbygning eller integrering.

Alle disse produkter er af høj kvalitet, solide og fremstillet med den højteknologi, der kendetegner vort varemærke.

Den komplette produktserie står allerede til Deres disposition. Yderligere oplysninger kan fås ved skriftlig henvendelse til:

Scholtès

BP 80048

57101 Thionville Cedex

Frankrig

Indholdsfortegnelse

Tekniske specifikationer 45

Elektrisk tilslutning 46

Sikkerhedsanvisninger 47

Installation 48

Sådan virker emhætten 49

Model med luftudtag til det fri 49

Brug med recirkulering af luften 50

Brug af emhætten 51

Belysning 52

Vedligeholdelse 52

Tekniske specifikationer

Reference	HTL 76
Dimensioner (i mm)
Bredde	598
Dybde	450
Højde	395
∅ for tilslutning til luftudtag	120
Vægt (i kg)	13,5
Effekt (i Watt - 230 V ~)
Installeret effekt	270
Ventilatoreffekt.	2 x110
Belysning	2 x 20
Ventilatorens ydeevne(i m3/t - CEI 43/1)
Minimumshastighed (luftudtag til det fri/recirkulering)	350/215
Maksimumshastighed (luftudtag til det fri/recirkulering)	510/330
Intensiv hastighed (luftudtag til det fri/recirkulering)	700/390
Filtres incombustiblessurface d'aspiration (en cm2)	2 x680

Elektrisk tilslutning

ølleres, at netspændingen svarer til den spænding, der

er anført på emhættens typeskilt.

Tilslutningen til strømforsyningsnettet skal udføres af en autoriseret installatør.

Emhættens elledning skal sluttes til ledningsnettet ved hjælp af et almindeligt stik, der opfylder gældende normer i landet.

Hvis emhætten skal tilsluttes ledningsnettet permanent, skal det medfølgende elstik afmonteres, hvorefter der skal installeres en topolet afbryder, som opfylder gældende normer og har en brydeafstand på mindst 3 mm mellem alle poler.

Vi fralægger os ethvert ansvar i tilfælde af skader, der sker på grund af manglende overholdelse af ovennævnte anvisninger.

Scholtès HTL 76

Netspænding 230 V \~ 50 Hz.

Skema 1

Sikkerhedsanvisninger

Emhætten leveres klar til brug med luftudtag til det fri. Det er derfor vigtigt at kontrollere, at lufttilgangen i køkkenet er tilstrækkelig til at sikre, at emhætten virker korrekt.

Apparatet må ikke tilsluttes de aftræk, der bruges til bortledning af røg fra andre installerede apparater, der forsynes ved hjælp af anden energi end elektricitet.

Hvis emhætten skal installeres i et køkken med vandvarmer eller et gasopvarmningssystem, frarådes det kraftigt at anvende emhætten med luftudtag til det fri af sikkerhedsmæssige grunde.

Når emhætten ikke bruges med luftudtag til det fri, skal den udstyres med et aktivt kulfilter, der fås hos forhandleren, og som giver mulighed for at bruge emhætten med recirkulering af luften.

Emhætten skal monteres mindst 65 cm over kogepladen (glaskeramiske kogeplader eller almindelige elektriske kogeplader) eller 75 cm over en gaskogeplade.

Hvis både enhætten og en brænder eller en kogezone, der er afhængig af den omgivende luft bruges samtidigt, f.eks. varmeapparater, der bruger gas, olie, kul eller træ samt vandvarmere mv., skal man være opmærksom på, at enhætten, når den suger luft ud, fjerner den luft, som en eventuel gasvandvarmer eller kogezone har brug for til forbrændingen.

For at installationen skal være sikker, må undertrykket ikke overstige 0,04 mbar. På denne måde undgås det, at afgas fra andre gasapparater recirkuleres.

Korrekt lufttilførsel kan tilsikres ved at sørge for tilstrækkelig med luftindtag i lokalet gennem åbninger, der ikke kan tildækkes, f.eks. i vægge, døre og vinduer eller ved brug af andre tekniske foranstaltninger.

Flambering af en ret kan ødelægge filtrene og medføre risiko for brand. Derfor skal det for enhver pris undgås.

Overhold de kompetente myndigheders anvisninger vedrørende problemer med bortledning af røg.

Vi fralægger os ethvert ansvar i tilfælde af skader eller brand, der er forårsaget af apparatet på grund af manglende overholdelse af ovennævnte forholdsregler.

Installation

Fastspænding af emhætten til køkkenelementet

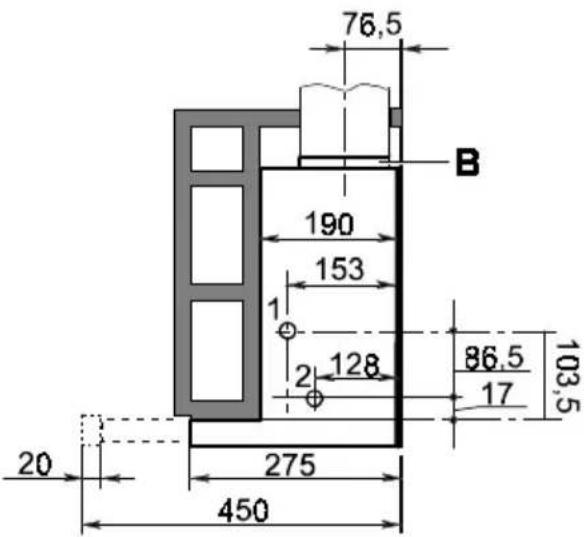

Hold den boreskabelon, der følger med apparatet, mod køkkenelementets højre side indvendigt, så den side, der er mærket A, følger bagsiden.

Bor to huller på 2 mm i diameter svarende til punkt 1 og 2 på skema 1.

Følg samme fremgangsmåde i venstre side. Fastspænd emhætten til køkkenelementet ved hjælp af de medfølgende skruer F, se skema 2.

Skema 2

Justering af udtrækspladen

Emhætten kan installeres i køkkenelementer med forskellig dybde. Den forreste del af udtrækspladen bør altid flugte med køkkenelementet, og derfor kan udtrækspladens bagerste endestop justeres. Løsn skruerne M, skub anslagene P til den ønskede position, og tilspænd skruerne M, se skema 3, når udtrækspladen skal justeres.

Skema 3

Sådan virker emhætten

__ Det anbefales stærkt, at friturestegning under emhætten hele tiden overvåges.
_ Det er forbudt at flambere mad under emhætten, da det kan medføre risiko for brand.
For at tilsikre den bedst mulige bortledning af lugt anbefales det at tænde emhætten på laveste styrke, før tilberedning af maden påbegyndes. Det anbefales ligeledes, at emhætten først slukkes 10 eller 15 min. efter, at tilberedningen er afsluttet.

Modellen med luftudtag til det fri har størst kapacitet, og vi anbefaler derfor at bruge denne model af emhætten, når det er muligt.

Model med luftudtag til det fri

Luften føres ud i det fri ved hjælp af en slange, der sluttes til samleringen B.

Brug med recirkulering af luften

Der skal bruges et aktivt kulfilter, som kan fås hos forhandleren.

Den udsugede luft bliver affedtet og al lugt fjernes, før luften føres ud i lokalet igen. Filteret skal udskiftes ca. hver sjette måned. Filteret må under ingen omstændigheder rengøres og bruges igen, men skal udskiftes.

Luften filtreres ved hjælp af det aktive kulfilter, før den sendes ud i lokalet igen. Denne brug af emhætten anbefales, når der ikke er nogen aftrækskanal, og når det ikke er muligt at installere en aftrækskanal. Følg nedenstående fremgangsmåde for at bruge emhætten på denne måde:

- Bed forhandleren om et aktivt kulfilter, og oplys apparatets model.

- Åbn gitteret (A - skema 5).

- Sæt filteret på plads, og fastgør det ved hjælp af de to fastspændingsstykker D, se skema 4.

- Den filtrerede luft sendes ud oven over køkkenelementet gennem et rør med diameter 120 mm, der går gennem køkkenelementet i hele højden.

Skærmpladen E kan fastgøres på udgangsåbningen ved hjælp af den medfølgende skrue, se skema 3.

- Monter gitteret igen.

Skema 5

Brug af emhætten

Det er meget enkelt at betjene emhætten.

Tænd emhætten ved at trække udtrækspladen ud.

Betjeningspanelet (skema 5) består af to kontrolknapper: En til indstilling af motorens sugehastighed og en til at tænde og slukke lyset.

Skub knappen mod højre for at øge sugekraften.

Skema 6

Belysning

Før lampens pære skiftes, skal emhætten afbrydes forsyningsnettet, ved at elstikket tages ud af stikkontakten.

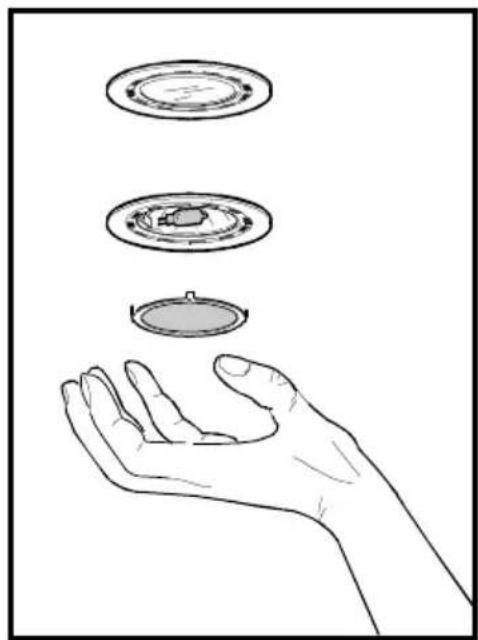

a. Åbn lampens dæksel.
b. Udskift den defekte elpære med en pære af nøjagtig samme type.
c. Kontroller, at pæren er skruet rigtigt fast, hvis lyset ikke virker, før installatøren tilkaldes.

Afbryd apparatet fra forsyningsnettet, før der udføres vedligeholdelsesarbejde.

Det anbefales at vedligeholde emhætten med jævne mellemrum, dvs. i gennemsnit hver 10. dag, for at sikre, at emhætten hele tiden fungerer optimalt.

Rengøring af apparatet udvendigt

Tør emhætten af udvendigt med jævne mellemrum og specielt efter tilberedning af mad med saltholdigt vand, f.eks. grøntsager, skaldyr mv. Brug en klud, der er vædet i sprit, eller brug gængse rengøringsmidler til komplet rengøring af emhætten. Det anbefales at undgå at bruge rengøringsmidler, der indeholder slibestoffer.

Fedtfilter

Fedtfilteret opsamler de fedtstoffer, der er indeholdt i den røg, der udsendes under madlavningen.

Filteret består af flere lag trukket aluminium.

Filterets levetid er næsten ubegrænset, men det skal vaskes med mere eller mindre jævne mellemrum afhængigt af, hvor ofte emhætten bruges, dog mindst en gang for hver 30 dages normal brug.

Vask filteret i opvaskemaskine eller i sæbevand.

Hvis fedtfilteret i metal vaskes i opvaskemaskine, kan det blive affarvet.

Filterets filtreringsegenskaber ændres dog overhovedet ikke.

Sæt filteret i emhætten igen, når det er helt tørt.

Sådan tages metalfilteret ud:

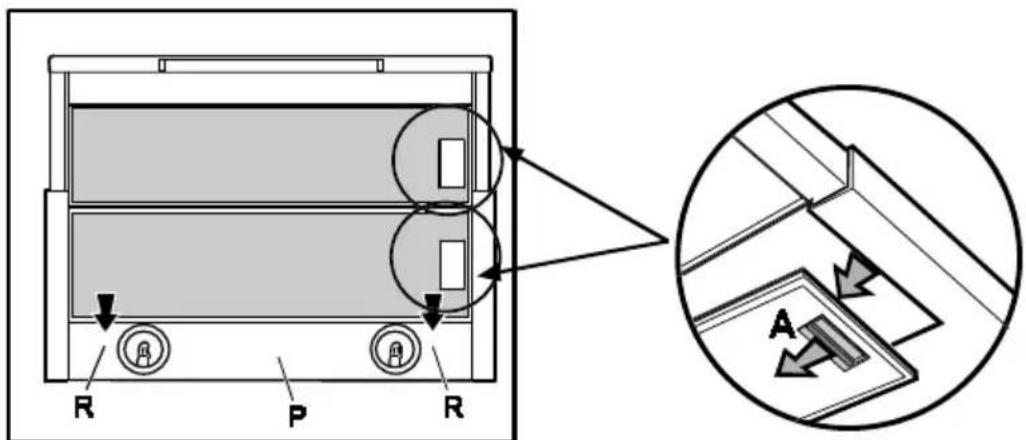

Træk udtrækspladen helt ud, og tag metalfilteret ud ved hjælp af håndtagene A, se skema 7.

Skema 7

ADVARSEL

Fabrikanten er ikke ansvarlig for skader på motoren eller brand, der skyldes manglende vedligeholdelse af filtrene i henhold til de instruktioner, der er givet i denne brugsanvisning.
