MODE D'EMPLOI BCF820 SWITEL

1 Consignes de sécurité

Lisez très attentivement ce mode d'emploi.

Utilisation de l'appareil conformément à son usage

Le kit écran a été conçu pour la surveillance de pièces. Depuis sa position, l'émetteur transmet des voix et des images au récepteur. Toute autre utilisation est considérée comme non conforme à son usage.

L'utilisation de cet appareil ne remplace pas la surveillance personnelle, d'un enfant p. ex. L'utilisateur n'est pas dégagé de son obligation personnelle. Des modifications ou changements effectués d'un propre gré ne sont pas autorisés. N'ouvrez en aucun cas l'appareil ni ne tentez de le réparer vous-même.

Lieu d'installation et informations de sécurité

Ne déposez jamais l'émetteur dans le lit ou dans le parc d'un bébé/d'un enfant.

Assurez-vous que l'émetteur et le câble de réseau ne se trouvent jamais à portée du bébé/de l'enfant, c. à. d. que vous devez respecter une distance d'au moins un mètre.

Pendant le fonctionnement de l'appareil, veillez à une aération suffisante de tous les composants. Ne posez pas de coussins, de serviettes éponge ou d'autres choses semblables dessus.

Ce genre d'appareil n'est pas destiné à une utilisation médicale. Des signaux d'avertissement ou sonores d'appareils respiratoires ou de surveillance des bruits du coeur ne peuvent pas être transmis.

Le lieu d'installation a une influence décisive sur son fonctionnement irréprochable. Respectez une distance d'au moins un mètre par rapport à des équipements électroniques tels que microondes ou appareils HIFI, les appareils pouvant s'influencer/se perturber réciproquement.

Evitez toute nuisance causée par la fumée, la poussière, les chocs, les produits chimiques, l'humidité, la grande chaleur ou l'ensoleillement direct.

N'utilisez pas les appareils dans des pièces exposées aux explosions.

Bloc secteur

Attention : N'utilisez que les blocs secteur enfichables fournis avec l'appareil, d'autres blocs pouvant endommager le kit écran. Vous ne devez pas bloquer l'accès au bloc secteur par des meubles ou d'autres objets.

En cas de fonctionnement avec un bloc d'alimentation, veiller à ce que l'état des câbles et des fiches soit irréprochable. Des câbles pliés ou usés par frottement présentent un danger de mort !

Attention : Ne jetez pas les batteries rechargeables dans le feu. N'utilisez que des batteries du même type ! Observez une polarisation correcte !

Panne de courant

En cas de panne de courant, les appareils fonctionnent uniquement avec une alimentation par batterie. Retirez alors les fiches de l'adaptateur des appareils.

Appareils médicaux

Attention : N'utilisez pas les appareils à proximité d'appareils médicaux. Leur influence sur ce genre d'appareils ne peut pas être entièrement exclue.

Élimination

Si vous voulez vous séparer de votre appareil, veuillez l'apporter au centre de collecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux appareils électriques et électroniques, les propriétaires d'appareils usagés sont tenus de mettre tous leurs appareils électriques et électroniques dans un collecteur séparé. L'icône ci-contre signifie que vous ne devez en aucun cas jeter votre appareil dans les ordures ménagères !

Mise en danger de l'homme et pollution de l'environnement causées par les batteries et batteries rechargeables !

Ne jamais ouvrir, endommager, avaler les batteries rechargeables et les batteries ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contenir des métaux lourds toxiques qui le polluent. Vous êtes tenus par la loi d'éliminer vos batteries rechargeables et batteries auprès d'un revendeur de piles et batteries ainsi qu'auprès de centres de collecte responsables de leur élimination, qui mettent des conteneurs adéquats à disposition.

L'élimination des batteries est gratuite. L'icône ci-contre signifie que vous ne devez en aucun cas jeter les batteries rechargeables et batteries dans les ordures ménagères, mais que vous devez les éliminer auprès de centres de collecte.

Éliminez les matériaux d'emballage conformément au règlement local.

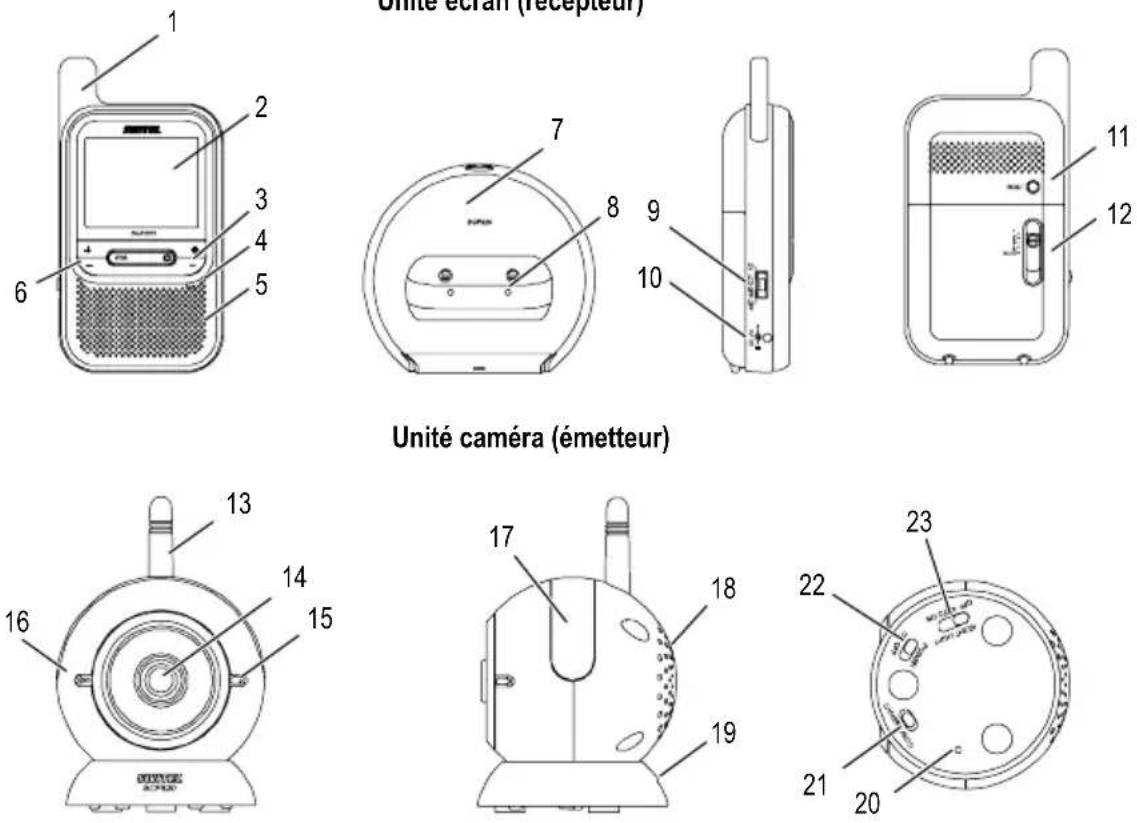

2 Éléments de manipulation et affichages

Unité écran (récepteur)

1 Antenne (récepteur)
2 Écran à cristaux liquides
3 Touche de luminosité (+/-)
4 LED Power / LED État de la batterie
5 Haut-parleur
6 Touche haut-parleur (+/-)
7 Station d'accueil
8 Contacts de chargement
9 Interrupteur LCD ON/OFF (ALLUMÉ/ÉTEINT)
10 Prise d'alimentation 6 V
11 Bouton Reset
12 Interrupteur sélection du canal 1,2,3,4 AUTO
13 Antenne (émetteur)
14 Objectif
15 LED Power
16 Microphone
17 Veilleuse
18 Détecteur de lumière pour surveillance nocturne autom.
19 Prise d'alimentation
20 Bouton de pairage
21 Interrupteur d'activation des bruits CAMÉRA/AUTO
22 Interrupteur Power ON/OFF (ALLUMÉ/ÉTEINT)
23 Interrupteur de veilleuse AUTO/ON/OFF

Mettre les appareils en service

3 Mettre les appareils en service

Consignes de sécurité

Attention : Avant de mettre vos appareils en service, lisez impérativement les consignes de sécurité mentionnées au chapitre 1.

Les données transmises (image et/ou voix) doivent être reçues publiquement dans la zone desservie !

Vérifier le contenu du coffret

Contenu du coffret :

une unité caméra(émetteur)	une unité écran(récepteur)	une batterie rechargeable Li-thium lon3,7 V, 1200 mA
deux blocs d'alimentation une	station d'accueil un mode d'emploi

Raccorder l'émetteur

Attention : Posez l'émetteur à une distance minimum d'un mètre par rapport aux autres équipements électroniques pour éviter d'éventuelles interactions.

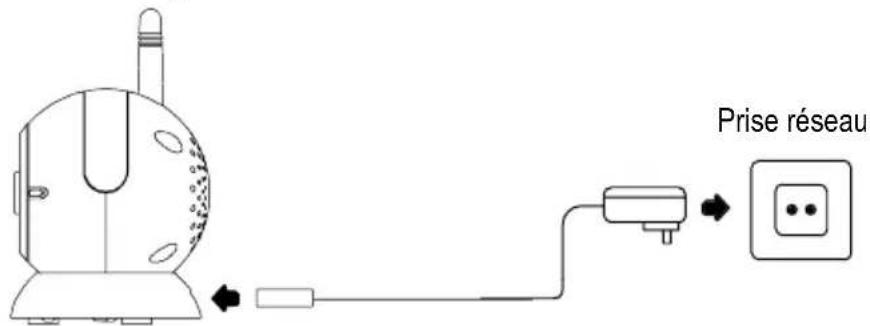

Fonctionnement par le bloc d'alimentation

Raccordez l'émetteur comme représenté sur le croquis. Pour des questions de sécurité, n'utilisez que le bloc secteur fourni avec l'appareil.

Prise réseau

Attention : N'utilisez que le bloc secteur enfichable fourni avec les appareils. Vous ne devez pas en bloquer l'accès par des meubles ou d'autres objets.

Raccorder le récepteur

Attention : Posez le récepteur à une distance minimum d'un mètre par rapport aux autres équipements électroniques pour éviter d'éventuelles interactions.

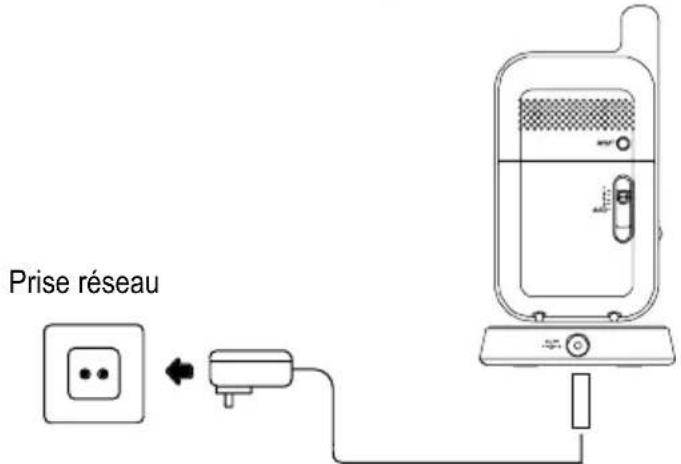

Fonctionnement par le bloc d'alimentation

Raccordez la station d'accueil du récepteur comme représenté sur le croquis. Pour des questions de sécurité, n'utilisez que le bloc secteur fourni avec l'appareil.

Prise réseau

Attention : N'utilisez que le bloc secteur enfichable fourni avec les appareils. Vous ne devez pas en bloquer l'accès par des meubles ou d'autres objets.

Fonctionnement avec batterie rechargeable

Poussez le cache batterie situé à l'arrière du récepteur vers le bas. Introduisez la batterie avec les contacts vers le bas.

Le récepteur est livré avec une batterie rechargeable Lithium Ion (3,7 V, 1200 mA).

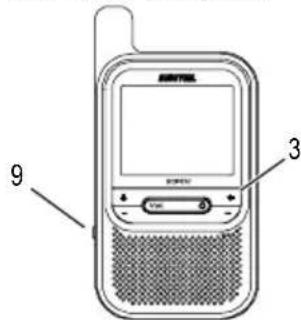

Déclarer le récepteur et l'émetteur/Établir la communication

Récepteur et émetteur sont déclarés. Au besoin, vous pouvez les déclarer manuellement :

1. Appuyez longtemps sur la touche de luminosité (3) et allumez simultanément l'unité écran (9).

2. Introduisez un petit objet pointu dans l'orifice de la position (20) et appuyez une fois sur le bouton de pairage. La LED de connexion de l'unité appareil photo clignote brièvement.

3. L'écran affiche : 1. Pair ID for Cam1

4. Éteignez puis allumez à nouveau l'unité écran (9).

La connexion réussie, l'image saisie par l'objectif est affichée à l'écran.

Unité écran (récepteur)

9 3

Unité caméra (émetteur)

20

Si vous disposez de plusieurs unités caméra, vous devez appuyez plusieurs fois sur le bouton de pairage.

4 Comment fonctionne mon émetteur

Avant chaque utilisation, veuillez vous assurez que l'émetteur et le récepteur fonctionnent de façon irréprochable.

Allumer/Éteindre l'émetteur

1. Positionnez l'interrupteur Power (22) sur "ON" pour allumer l'émetteur. La DEL Power (15) devient rouge. L'émetteur est maintenant prêt à fonctionner.
2. Placez l'émetteur pour la surveillance de l'écran à un endroit favorable et dirigez l'objectif sur l'espace de surveillance.
3. Positionnez l'interrupteur Power (22) sur "OFF" pour éteindre l'émetteur.
4. À la position de l'interrupteur activation des bruits "CAMÉRA" (21), les bruits et l'image sont transmis en permanence. À la position "AUTO" (21), les bruits et l'image sont transmis à partir d'env. 50 dB.

Sensibilité VOX

La fonction VOX ^1 (détection de bruits) permet au système de commencer automatiquement la transmission de l'émetteur au récepteur lorsqu'il reconnaît une voix ou un bruit.

Lors de la transmission, le récepteur redonne la voix/le bruit et l'image avec un léger retard.

Si le système n'a plus reconnu de voix ou de bruit pendant plus d'une minute, la transmission est automatiquement terminée.

Vue nocturne

La caméra infrarouge intégrée permet une transmission de l'image depuis des espaces non éclairés. La fonction vue nocturne est automatiquement activée si la luminosité le requiert.

Si la fonction vue nocturne est activée, la représentation sur l'écran du récepteur est en noir et blanc. L'espace de transmission est d'env. 2 m.

Veilleuse

Vous pouvez allumer la veilleuse en permanence ou automatiquement à partir d'un niveau sonore de 50 dB.

1. Positionnez l'interrupteur veilleuse (23) sur "ON" pour allumer la veilleuse. Celle-ci est allumée en permanence.
2. Positionnez l'interrupteur veilleuse (23) sur "OFF" pour éteindre la veilleuse. Celle-ci s'éteint.
3. Positionnez l'interrupteur veilleuse (23) sur "AUTO". La veilleuse s'allume automatiquement à partir d'un niveau sonore d'env. 50 dB.

5 Comment fonctionne mon récepteur

Avant chaque utilisation, veuillez vous assurez que l'émetteur et le récepteur fonctionnent de façon irréprochable.

Allumer/Éteindre le récepteur

1. Positionnez l'interrupteur LCD ON/OFF (9) sur "ON" pour allumer le récepteur. La DEL Power devient verte. Le récepteur est maintenant prêt à fonctionner.
2. Positionnez l'interrupteur LCD ON/OFF (9) sur "OFF" pour éteindre le récepteur.

Régler le volume sonore

Appuyez sur la touche (6+) pour augmenter le volume sonore.

Appuyez sur la touche (6-) pour diminuer le volume sonore.

Réglez le volume sonore voulu.

Régler la luminosité

Appuyez sur la touche (3+) pour augmenter la luminosité.

Appuyez sur la touche (3-) pour diminuer la luminosité.

Réglez la luminosité voulue.

Choix du canal

La sélection du canal est préréglée sur canal 1. Le système de surveillance est en mesure d'utiliser 4 émetteurs pour une unité écran à 4 positions différentes. Pour cela, utilisez l'interrupteur sélection du canal (12).

LED Power / LED État de la batterie

La LED Power (4) (verte) est en même temps la LED pour indiquer l'état de la batterie. Elle clignote orange lorsque la batterie doit être rechargée.

Reset

Le bouton Reset (11) vous permet de remettre le système de surveillance à la configuration usine.

6 En cas de problèmes

Hotline de service

Si vous avez des problèmes avec votre appareil de surveillance, contrôlez d'abord les remarques suivantes. En cas de problèmes techniques, vous pouvez également vous adresser à notre hotline de service au numéro de tel. [phone] en Suisse (frais Swisscom lors de l'impression de ce manuel : CHF 2.60/min). Si vous avez des droits de garantie, adressez-vous à votre revendeur. La durée de la garantie est de 2 ans.

Questions et réponses

Questions Réponses
Pas de fonction - Émetteur et/ou récepteur non branché.- La batterie est vide ou défectueuse.- Les blocs d'alimentation ne sont pas contactés.
Pas de réception - Récepteur et émetteur ne sont pas déclarés.- La distance de l'émetteur, par rapport au bébé p. ex., est trop grande. Respectez la distance minimum d'un mètre.- La distance entre le récepteur et l'émetteur est trop grande.
Perturbations dans la réception	- La distance entre le récepteur et l'émetteur est trop grande.- La puissance de la batterie est trop faible.- D'autres équipements électroniques perturbent le champ de transmission.
Sifflement (rétroaction) - Augmentez la distance entre le récepteur et l'émetteur.- Diminuez le volume du récepteur.
Grésillements - La puissance de la batterie est trop faible.
Transmission de l'image mais pas du son	- Le volume est trop faible.
L'image est reproduite en noir et blanc	- La fonction vue nocturne est active.
La batterie rechargeable du récepteur ne se recharge pas	- L'adaptateur réseau n'est pas contacté.

7 Caractéristiques techniques

Données techniques

Caractéristique Valeur
Caméra (émetteur) Interrupteur :POWER : ON/OFF	CAMÉRA/AUTOVEILLEUSE : OFF/AUTO/ONPrise : 6 V DCDétecteur : 1 détecteur de vue nocturneLED : Connexion/Power
Écran (récepteur) Écran : TFT 2,4" LC couleur	Interrupteur: LCD : ON/OFF Sélection du canal : 1,2,3,4, AUTOPrise : 6 V DCTouche : luminosité (+/-)Touche : volume sonore (+/-)LED: Power
Alimentation en courant (récepteur)	Bloc secteurEntrée : 100-240 V AC,50-60 Hz , 150 mASortie : 6 V DC, 800 mABatterie rechargeable Lithium lon : 3,7 V,1200 mA
Alimentation en courant (émetteur)	Bloc secteurEntrée : 100-240 V AC,50-60 Hz, 150 mASortie : 6 V DC, 800 mA
Portée	Jusqu'à 300 mètres dans des conditions optima-les.Dans des bâtiments, la portée est diminuée par les parois, les portes, etc....
Zone de fréquences	2400 MHz
Température ambiante autorisée	0°C à 40°C
Humidité atmosphérique relative autorisée	20% à 75%
Puissance d'émission (TX PA Power)	13 ± 1 dBm

Déclaration de conformité

Cet appareil répond aux exigences des directives de l'union européenne (UE) :

1999/5/CE Directive sur les installations de radio et de télécommunication et la reconnaissance réciproque de leur conformité. La conformité avec la directive mentionnée ci-dessus est confirmée par la marque CE apposée sur l'appareil.

Pour obtenir la déclaration intégrale de conformité, veuillez vous servir du téléchargement gratuit sur notre site Internet www.switel.com

F

8 Remarques d'entretien / Garantie

Remarques d'entretien

• Nettoyez les surfaces du boîtier avec un chiffon doux et non pelucheux.
• N'utilisez pas de produits d'entretien ou de solvants.

Garantie

Les appareils SWITEL sont fabriqués et testés selon les procédés de production les plus modernes.

Des matériels sélectionnés et des technologies de pointe ont pour effet un fonctionnement irréprochable et une longue durée de vie. La garantie n'est pas valable pour les piles, les piles rechargeables ou les packs de piles utilisés dans le produits. La durée de la garantie est de 24 mois à partir de la date d'achat.

Pendant la durée de la garantie, tous les défauts dus à des vices de matériel ou de fabrication seront éliminés gratuitement. Le droit à la garantie expire en cas d'intervention de l'acheteur ou de tiers. Les dommages provenant d'un maniement ou d'une manipulation incorrects, d'une usure naturelle, d'une mauvaise mise en place ou d'une mauvaise conservation, d'un raccordement ou d'une installation incorrects ainsi que d'un cas de force majeure ou autres influences extérieures sont exclus de la garantie. En cas de réclamations, nous nous réservons le droit de réparer, de remplacer les composants défectueux ou d'échanger l'appareil. Les composants remplacés ou les appareils échangés deviennent notre propriété. Les demandes de dommages et intérêts sont exclues tant qu'elles ne reposent pas sur l'intention ou une négligence grossière du fabricant.

Si votre appareil devait malgré tout présenter un défaut pendant la période de garantie, veuillez vous adresser exclusivement au magasin dans lequel vous avez acheté votre appareil SWITEL en présentant votre bon d'achat. Vous ne pouvez faire valoir vos droits à la garantie selon ces dispositions qu'auprès de votre revendeur. Deux ans après l'achat et la remise de nos produits, il n'est plus possible de faire valoir les droits à la garantie.

Indication importante

Votre appareil est doté d'adaptateurs réseau à efficience énergétique (tension d'entrée 230 V AC , tension de sortie 6 V DC , 800 mA).

La puissance absorbée de l'adaptateur (récepteur) sans charge est d'env. 0,18 W. Le rendement moyen est d'env. 69,56 %. La consommation de courant est d'env. 3 W.

La puissance absorbée de l'adaptateur (émetteur) sans charge est d'env. 0,18 W. Le rendement moyen est d'env. 69,56 %. La consommation de courant est d'env. 1,5 W.
