BEDIENUNGSANLEITUNG BCF820 SWITEL

Bedienungsanleitung 3.

Mode d'emploi 15.

1 Sicherheitshinweise 4.
2 Bedienelemente und Anzeigen 6. . . . . . . .
3 Geräte in Betrieb nehmen 7. . . . . . . . . .
4 Wie bediene ich den Sender 9. . . . . . . . . .
5 Wie bediene ich den Empfänger 10. . . . . . .
6 Falls es Probleme gibt 11. . . . . . . . . . . . . .
7 Technische Eigenschaften 12. . . . . . . . . .
8 Pflegehinweise / Garantie 13. . . . . . . . .
9 Stichwortverzeichnis 14.

D

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Das Monitor-Set wurde zur Überwachung von Räumen entwickelt. Der Sender übermittelt von seinem Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Die Verwendung des Geräts ersetzt nicht die persönliche Beaufsichtigung, z. B. eines Kindes. Der Anwender wird nicht aus seiner persönlichen Haftung entlassen. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort und Sicherheitsinformationen

Legen Sie den Sender niemals in das Bett oder in den Laufstall eines Babys/Kindes.

Vergewissern Sie sich, dass sich der Sender und das Netzkabel immer außerhalb der Reichweite von Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.

Sorgen Sie während des Betriebs für ausreichende Belüftung aller Komponenten. Legen Sie keine Kissen, Handtücher oder Ähnliches auf die Geräte.

Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signaltöne von Atmungs- oder Herztonüberwachungsgeräten können nicht übertragen werden.

Der Aufstellungsort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen Abstand von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder Hi-Fi-Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Störung kommen kann.

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen.

Netzteil

Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzteile das Monitor-Set beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der Kabel und Stecker. Abgeknickte oder durchgescheuerte Kabel sind lebensgefährlich!

Aufladbare Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung!

Stromausfall

Bei Stromausfall funktionieren die Geräte nur im Batteriebetrieb. Ziehen Sie dafür die Netzadapterstecker aus den Geräten heraus.

Medizinische Geräte

Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen.

Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

D

2 Bedienelemente und Anzeigen

1 Antenne (Empfänger)
2 LC-Display
3 Helligkeitstaster (+/-)
4 Power-LED / Akkuzustands-LED
5 Lautsprecher
6 Lautstärketaster (+/-)
7 Ladestation
8 Ladekontakte
9 LCD-Schalter ON/OFF (EIN/AUS)
10 6 V Stromversorgungsbuchse
11 Reset-Knopf
12 Kanalwahl-Schalter 1,2,3,4 AUTO
13 Antenne (Sender)
14 Objektiv
15 Power-LED
16 Mikrofon
17 Nachtlicht
18 Lichtsensor für autom. Nachtüberwachung
19 Stromversorgungsbuchse
20 Paarungsknopf
22 Power-Schalter ON/OFF (EIN/AUS)

21 Geräuschaktivierungs-Schalter CAMERA/AUTO

23 Night Light-Schalter AUTO/ON/OFF (Nachtlicht-Schalter)

3 Geräte in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Die übertragenen Daten (Bild und/oder Töne) sind im Empfangsbereich öffentlich zu empfangen!

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

eine Kamera-Einheit (Sender)	eine Monitor-Einheit (Empfänger)	ein Lithium Ion Akku 3,7 V, 1200 mA
zwei Netzteile eine Ladestation eine Bedienungsanleitung

Sender anschließen

Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

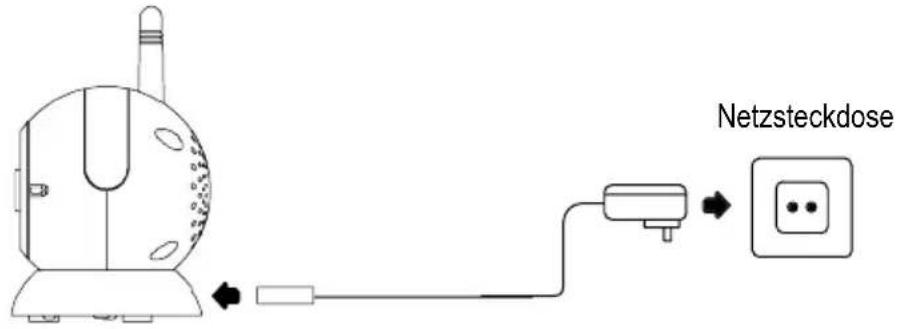

Betrieb mit Netzteil

Schließen Sie den Sender wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Empfänger anschließen

Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Betrieb mit Netzteil

Schließen Sie die Ladestation des Empfängers wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Betrieb mit Akku

Schieben Sie die Akkufachabdeckung auf der Rückseite des Empfängers nach unten. Setzen Sie den Akku mit den Kontakten nach unten ein.

Lithium Ion Akku 3,7 V. 1200 mA

Der Empfänger wird mit einem Lithium Ion Akku geliefert (3,7 V, 1200 mA).

Empfänger und Sender anmelden/Verbindung herstellen

Empfänger und Sender sind angemeldet. Bei Bedarf können Sie eine Anmeldung auch manuell durchführen:

1. Halten Sie den Helligkeitstaster (3) gedrückt und schalten Sie gleichzeitig die Monitor-Einheit ein (9).

2. Fügen Sie in die Öffnung der Position (20) einen kleinen spitzen Gegenstand ein und betägigen Sie den Paarungsknopf einmal. Die Verbindungs-LED an der Kamera-Einheit blinkt kurz.

3. Das Display zeigt: 1. Pair ID for Cam1

4. Danach schalten Sie die Monitor-Einheit aus und wieder ein (9).

Nach der erfolgreichen Verbindung wird im Display das vom Objektiv erfasste Bild angezeigt.

Monitor-Einheit (Empfänger)

9 3

Kamera-Einheit (Sender)

20

Wenn Sie mehrere Kamera-Einheiten zur Verfügung haben, müssen Sie den Paarungsknopf mehrfach drücken.

4 Wie bediene ich den Sender

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Sender ein-/ausschalten

1. Schalten Sie den Power-Schalter (22) in die Position "ON". Die Power-LED (15) leuchtet rot. Der Sender ist jetzt betriebsbereit.
2. Stellen Sie den Sender für die Monitorüberwachung an einem günstigen Ort auf und richten Sie das Objektiv auf den Beobachtungsbereich ein.
3. Zum Ausschalten des Senders schalten Sie den Power-Schalter (22) in die Position "OFF".
4. In der Stellung des Geräuschaktivierungs-Schalters "CAMERA" (21) werden die Geräusche und das Bild dauerhaft übertragen. In der Stellung "AUTO" (21) werden die Geräusche und das Bild ab ca. 50 dB übertragen.

VOX-Empfindlichkeit

Durch die VOX ^1 -Funktion (Geräuscherkennung) beginnt das System automatisch mit der Übertragung vom Sender zum Empfänger, wenn eine Stimme oder ein Geräusch erkannt wird.

Bei der Übertragung tritt eine kurze Verzögerung auf, bevor der Empfänger die Stimme/das Geräusch und das Bild wiedergibt.

Wenn länger als eine Minute keine Stimme oder kein Geräusch mehr erkannt wurde, wird die Übertragung automatisch beendet.

Nachtsicht

Die integrierte Infrarot-Technik erlaubt eine Bildübertragung aus unbeleuchteten Bereichen. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse es erfordern.

Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Empfänger schwarz-weiß. Der Übertragungsbereich beträgt ca. 2 m.

Nachtlicht

Das Nachtlicht kann dauerhaft oder automatisch bei Geräuscherkennung ab ca. 50 dB eingeschaltet werden.

1. Schalten Sie den Night Light-Schalter (23) in die Position "ON". Das Nachtlicht ist dauerhaft eingeschaltet.
2. Schalten Sie den Night Light-Schalter (23) in die Position "OFF". Das Nachtlicht ist ausgeschaltet.
3. Schalten Sie den Night Light-Schalter (23) in die Position "AUTO". Bei einem Geräuschpegel ab ca. 50 dB wird das Nachtlicht automatisch eingeschaltet.

5 Wie bediene ich den Empfänger

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Empfänger ein-/ausschalten

1. Schalten Sie den LCD ON/OFF-Schalter (9) in die Position "ON". Die Power-LED leuchtet grün. Der Empfänger ist jetzt betriebsbereit.
2. Zum Ausschalten des Empfängers schalten Sie den LCD ON/OFF-Schalter (9) in die Position "OFF".

Lautstärke einstellen

Drücken Sie die Taste (6+), um die Lautstärke zu erhöhen. Drücken Sie die Taste (6-), um die Lautstärke zu verringern. Stellen Sie die gewünschte Lautstärke ein.

Helligkeit einstellen

Drücken Sie die Taste (3+), um die Helligkeit zu erhöhen. Drücken Sie die Taste (3-), um die Helligkeit zu verringern. Stellen Sie die gewünschte Helligkeit ein.

Kanalwahl

Die Kanalwahl ist werkseitig auf Kanal 1 voreingestellt. Das Überwachungssystem ist in der Lage, 4 Sender für eine Monitor-Einheit an 4 verschiedenen Standorten zu nutzen. Dazu benutzen Sie den Kanalwahl-Schalter (12).

Power-LED / Akkuzustands-LED

Die Power-LED (4) (grün) ist gleichzeitig Akkuzustands-LED. Sie blinkt orange, wenn der Akku geladen werden muss.

Reset

Mit dem Reset-Knopf (11) können Sie das Überwachungssystem in den Werkszustand zurücksetzen.

6 Falls es Probleme gibt

Service-Hotline

Haben Sie Probleme mit Ihrem Überwachungsgerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen Antworten
Keine Funktion - Sender und/oder Empfänger sind nicht eingeschaltet.- Der Akku ist leer oder defekt.- Netzadapter sind nicht kontaktiert.
Kein Empfang - Sender und Empfänger sind nicht angemeldet.- Der Abstand des Senders, z. B. zum Baby, ist zu groß. Beachten Sie den Mindestabstand von einem Meter.- Der Abstand zwischen Empfänger und Sender ist zu groß.
Empfangsstörungen - Der Abstand zwischen Empfänger und Sender ist zu groß.- Die Akkuleistung ist zu gering.- Andere elektronische Geräte stören das Übertragungsfeld.
Pfeifton (Rückkopplung) - Vergrößern Sie die Entfernung zwischen Empfänger und Sender.- Verringern Sie die Lautstärke am Empfänger.
Rauschen - Die Akkuleistung ist zu gering.
Bild- aber keine Tonübertragung	- Die Lautstärke ist zu gering eingestellt.
Bild wird schwarz-weiß dar-gestellt	- Die Nachtsichtfunktion ist aktiv.
Der Akku im Empfänger wird nicht geladen	- Der Netzadapter ist nicht richtig angeschlossen.

D

Technische Eigenschaften

7 Technische Eigenschaften

Technische Daten

Merkmal Wert
Kamera (Sender) Schalter: POWER: ON/OFF	CAMERA/AUTONGHT LIGHT : OFF/AUTO/ONBuchse: 6 V DCSensor: 1 NachtlichtsensorLED: Verbindung/Power
Monitor (Empfänger) Bildschirm: 2,4" TFT LC-Farb-Display	Schalter: LCD: ON/OFFKanalwahl: 1,2,3,4, AUTOBuchse: 6 V DCTaster: Helligkeit (+/-)Taster: Lautstärke (+/-)LED: Power
Stromversorgung (Empfänger) Netzteil	Eingang: 100-240 V AC,50-60 Hz, 150 mAAusgang: 6 V DC, 800 mALithium Ion Akku: 3,7 V, 1200 mA
Stromversorgung (Sender) Netzteil	Eingang: 100-240 V AC,50-60 Hz, 150 mAAusgang: 6 V DC, 800 mA
Reichweite Bis zu 300 Metern unter optimalen	Bedingungen.In Gebäuden wird die Reichweite durch Wände,Türen usw. verringert.
Frequenzbereich	2400 MHz
Zulässige Umgebungstemperatur	0°C bis 40°C
Zulässige relative Luftfeuchtigkeit	20% bis 75%
Sendeleistung (TX PA Power)	13 ± 1 dBm

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

D

8 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Wichtiger Hinweis

Ihr Gerät verfügt über energie-effiziente Schaltnetzteile (Eingangsspannung 230 V AC , Ausgangsspannung 6 V DC , 800 mA).

Die Leistungsaufnahme des Adapters (Empfänger) ohne Last beträgt ca. 0,18 W. Der durchschnittliche Wirkungsgrad beträgt ca. 69,56 %. Der Stromverbrauch beträgt ca. 3 W.

Die Leistungsaufnahme des Adapters (Sender) ohne Last beträgt ca. 0,18 W. Der durchschnittliche Wirkungsgrad beträgt ca. 69,56 %. Der Stromverbrauch beträgt ca. 1,5 W.

9 Stichwortverzeichnis

A

Anmelden, 8

B

Bedienelemente, 6

Bedienung, 9, 10

Betrieb mit Akku, 8

Betrieb mit Netzteil, 7, 8

E

Empfänger anschließen, 8

Empfänger ein-/ausschalten, 10

F

Fehlerbehebung, 11

Fragen und Antworten, 11

G

Garantie, 13

H

Helligkeit einstellen, 10

|

Inbetriebnahme, 7

K

Kanalwahl, 10

Konformitätserklärung, 12

L

Lautstärke einstellen, 10

N

Nachtlicht, 9

Nachtsicht, 9

P

Pflegehinweise, 13

Power-LED / Akkuzustands-LED, 10

Probleme, 11

R

Reset, 10

s

Sender anschließen, 7

Sender ein-/ausschalten, 9

Service-Hotline, 11

Sicherheitshinweise, 4

T

Technische Daten, 12

V

Verbindung herstellen, 8

Verpackungsinhalt, 7

VOX-Empfindlichkeit, 9

Diese Anlage entspricht der europäischen R&TTE Richtlinie.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
