BEDIENUNGSANLEITUNG BCC42 SWITEL

1 Wichtige Sicherheitshinweise

1. Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Babyphone verwenden.
2. Bewahren Sie die Eltern-Einheit, die Baby-Einheit, die zugehörigen Steckernetzteile und das Verpackungsmaterial außerhalb der Reichweite von Kindern auf.
3. Das Babyphone ersetzt nicht die persönliche Aufsichtspflicht durch eine erwachsene Person. Sehen Sie deshalb in regelmäßigen Abständen nach Ihrem Baby/Kleinkind!
4. Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signaltöne von Atmungs- oder Herztonüberwachungsgeräten werden nicht übertragen.
5. Platzieren Sie die Geräte während des Betriebs nicht zu nah beieinander. Sie könnten nachhallen und es könnten Störgeräusche entstehen.
6. Benutzen Sie die Geräte nicht in der Nähe von Badewannen, Waschbecken, Schmutzwasser oder auf nassen Böden.
7. Vermeiden Sie die Nähe zu Wärmequellen, wie z. B. Heizkörpern, und setzen Sie die Geräte keiner direkten Sonneneinstrahlung aus.
8. Sorgen Sie während des Betriebs für eine ausreichende Belüftung aller Komponenten. Legen Sie keine Kissen oder Handtücher auf die Geräte.
9. Die Steckernetzteile sollten unter keinen Umständen mit anderen Geräten verwendet werden. Steckernetzteile anderer Produkte sind für diese Geräte nicht geeignet.
10. Die Steckernetzteile erwärmen sich während des Betriebs, das ist normal!
11. Akkuleistung, Wände, Funkwellen und Geländebeschaffenheit können sich auf die Reichweite des Babyphones auswirken.

2 Bestimmungsgemäße Verwendung

Das Babyphone dient der Überwachung eines Babys/Kleinkinds in geschlossenen Räumen. Die Baby-Einheit (Sender) überträgt Stimmlaute und andere Geräusche des Babys/Kleinkinds an die Eltern-Einheit (Empfänger). Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

3 Bedienelemente

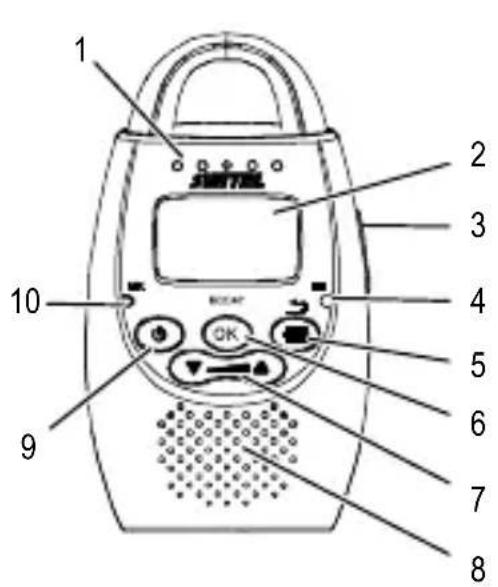

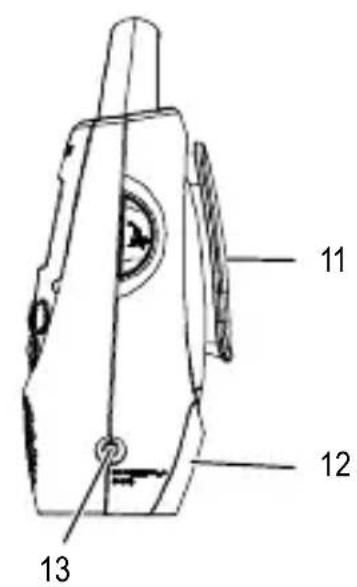

Eltern-Einheit

1 2 3 4 5 6 7 8 9 10

11 12 13

1 Empfangsanzeige (LEDs) 8 Lautsprecher
2 Display 9 Gerät ein-/ausschalten
3 PTT-Taste 10 Mikrofon
4 Status-LED Akkupack 11 Gürtelclip
5 Menü öffnen / Zurück 12 Akkufach
6 Auswahl bestätigen 13 Anschluss für Steckernetzteil
7 Lautstärke erhöhen / verringern (6 Stufen) / Navigation im Menü

Symbole im Display

	Konstant: Die Verbindung zur Baby-Einheit ist gut.Blinkend: Die Verbindung ist unterbrochen.
	Nachtlicht aktiviert
	Tonalarm aktiviert
	Lautstärke ausgeschaltet (Mute)
	Anzeige der AkkukapazitätLeer: Akkupack muss geladen werdenDurchlaufende Segmente: Akkupack wird geladen

Menüstruktur Eltern-Einheit

SENSIBILITÄT LEVEL 1 - LEVEL 5

TONALARM EIN / AUS

NACHTLICHT AUTO ON JA / NEIN

SPRACHE ENGLISH / ITALIANO / FRANCAIS / DEUTSCH

ZURÜCKSETZEN BESTÄTIGEN?

Baby-Einheit

1 Nachtlicht
2 Status-LED
3 Gerät ein-/ausschalten
4 Paging-Taste
5 Lautstärke erhöhen / verringern (5 Stufen)
6 Mikrofon
7 Nachtlicht ein-/ausschalten
8 Lautsprecher (Rückseite)
9 Anschluss für Steckernetzteil

4 Inbetriebnahme

Akkupack einsetzen

1. Öffnen Sie das Akkufach der Eltern-Einheit.
2. Setzen Sie das Akkupack in das Akkufach ein und stecken Sie den Stecker des Akkupacks in die Buchse im Akkufach. Verwenden Sie nur das mitgelieferte Akkupack.
3. Schließen Sie das Akkufach. Achten Sie darauf, dass Sie das Kabel nicht einklemmen.

Akkupack aufladen

Verbinden Sie das Steckernetzteil mit der Eltern-Einheit und mit einer ordnungsgemäß installierten Netzsteckdose.

• Wenn die Status-LED rot blinkt, muss das Akkupack aufgeladen werden.
  •Die Status-LED leuchtet rot, während das Akkupack aufgeladen wird.

Baby-Einheit

1. Verbinden Sie das Steckernetzteil mit der Baby-Einheit und einer ordnungsgemäß installierten Netzsteckdose.
2. Platzieren Sie die Baby-Einheit in der Nähe des Babys/Kleinkinds (ca. 1,5 m bis 2 m entfernt) und stellen Sie sicher, dass das Mikrofon für eine optimale Übertragung in Richtung des Babys/Kleinkinds zeigt.

Stellen Sie sicher, dass sich die Baby-Einheit außerhalb der Reichweite des Babys/Kleinkinds befindet. Platzieren Sie die Baby-Einheit niemals im Bett oder im Laufstall des Babys/Kleinkinds!

1. Halten Sie die Ein/Aus-Taste für ca. 2 Sekunden gedrückt, um die Baby-Einheit einzuschalten. Die Status-LED leuchtet grün.
2. Sie können die Lautstärke mithilfe der Lautstärkenregelung einstellen.

Eltern-Einheit

1. Stellen Sie sicher, dass das Steckernetzteil an einer ordnungsgemäß installierten Netzsteckdose angeschlossen ist bzw. das Akkupack eingesetzt und vollständig aufgeladen ist.
2. Platzieren Sie die Eltern-Einheit in Ihrer Nähe.
3. Halten Sie die Ein/Aus-Taste für ca. 5 Sekunden gedrückt, um die Eltern-Einheit einzuschalten. Solange die Verbindung zur Baby-Einheit nicht hergestellt ist, ertönt ein Signalton und im Display steht "SUCHEN".
4. Sie können die Lautstärke mithilfe der Lautstärkenregelung einstellen.

Freisprechfunktion

Über die Freisprechfunktion an der Eltern-Einheit haben Sie die Möglichkeit, Ihr Baby/Kleinkind aus der Entfernung zu beruhigen.

Halten Sie die PTT-Taste gedrückt und sprechen Sie klar und deutlich in das Mikrofon. Lassen Sie die PTT-Taste los, wenn Sie mit dem Sprechen fertig sind.

Nachtlichtfunktion

Die Baby-Einheit besitzt eine Nachtlichtfunktion, die beruhigend auf Ihr Baby/Kleinkind einwirken soll.

Die Nachtlichtfunktion aktivieren Sie über die Nachtlicht-Taste an der Baby-Einheit oder das Menü der Eltern-Einheit.

Sensibilität

Sie können die Sensibilität der Geräuschübertragung in 5 Stufen einstellen. Stellen Sie die Sensibilität auf eine hohe Stufe, damit bereits leise Geräusche übertragen werden. Stellen Sie die Sensibilität auf eine niedrige Stufe, damit die Übertragung erst bei lauten Geräuschen stattfindet.

Tonalarmfunktion

Ist die Tonalarmfunktion eingeschaltet und die Lautstärke der Eltern-Einheit ausgeschaltet, ertönt ein Alarmton, wenn Signale von der Baby-Einheit empfangen werden.

Eltern-Einheit suchen (Paging-Funktion)

Wenn Sie die Eltern-Einheit verlegt haben, können Sie diese über einen Suchton leicht wiederfinden.

Die Paging-Funktion kann nur ausgeführt werden, wenn beide Geräte eingeschaltet sind.

1. Drücken Sie die Paging-Taste an der Baby-Einheit, um die Paging-Funktion zu aktivieren.
2. Drücken Sie die Paging-Taste an der Baby-Einheit erneut, um die Paging-Funktion zu deaktivieren.

Pflegehinweise

1. Trennen Sie das Gerät vor der Reinigung vom Stromnetz.

2. Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.

3. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

5 Fehlerdiagnose

Problem Ursache Lösung

1 Keine Funktion Eltern-Einheit ist ausgeschaltet	Schalten Sie die Eltern-Einheit ein
Akkupack ist leer	Laden Sie das Ak-kupack auf und stellen Sie sicher, dass die Status-LED rot leuchtet
Steckernetzteil ist möglicherweise nicht angeschlossen	Überprüfen Sie die Verbindung des Steckernetzteils
2 Keine Übertragung Lautstärkenregelung ist zu niedrig	Regulieren Sie die Lautstärke
Eltern-Einheit befindet sich außerhalb der maximalen Reichweite	Bringen Sie die El-tern-Einheit in die Nähe der Baby-Einheit

Problem Ursache Lösung

3 Übertragungsstörungen	Akkuleistungs schwach	Laden Sie das Akkupack auf
	Baby/Kleinkind ist zu weit von der Baby-Einheit entfernt	Das Baby/Klein-kind darf sich nicht weiter als 1,5 m bis 2 m von der Baby-Einheit entfernt befinden
4 Pfeifton (Rückkopplung)	Die Eltern-Einheit befindet sich zu dicht an der Baby-Einheit	Entfernen Sie die Eltern-Einheit von der Baby-Einheit
		Reduzieren Sie die Lautstärke an der Eltern-Einheit

6 Technische Eigenschaften

Steckernetzteil: Eltern-Einheit Eingang: 230 V AC / 50 HzAusgang: 6 VDC, 450 mA
Steckernetzteil: Baby-Einheit Eingang: 230 V AC / 50 HzAusgang: 6 VDC, 450 mA
Reichweite: ca. 300 m (unter optimalen Bedingungen)
Akkupack: NiMH 2.4 V 550 mAh

Netzteil

Ihr Gerät (Eltern-Einheit) ist mit einem energieeffizienten Netzteil

S004LV0600045 (Input 230 V AC , Output 6 V DC , 450 mA) ausgestattet.

Die Nulllast beträgt ca. 0,15 W.

Die durchschnittliche Effizienz beträgt ca. 70 %.

Die Leistungsaufnahme:

1. Gerät ausgeschaltet = 0,8 W
2. Im Betrieb = 0,9 W
3. Im Betrieb und Lautsprecher an = 1,1 W
4. Ladevorgang = 1,2 W

Ihr Gerät (Baby-Einheit) ist mit einem energieeffizienten Netzteil

S004LV0600045 (Input 230 V AC , Output 6 V DC , 450 mA) ausgestattet.

Die Nulllast beträgt ca. 0,15 W.

Die durchschnittliche Effizienz beträgt ca. 70 %.

Leistungsaufnahme:

1. Gerät ausgeschaltet = 0,45 W
2. Im Betrieb = 0,7 W
3. Im Betrieb und Lautsprecher an = 0,9 W
4. Im Betrieb und Nachtlicht an = 0,9 W

7 Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

8 Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Hotline

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.

F

Diese Anlage entspricht der europäischen R&TTE Richtlinie. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
