MODE D'EMPLOI Amalfi Sanremo
Bon de commande de pièces détachées


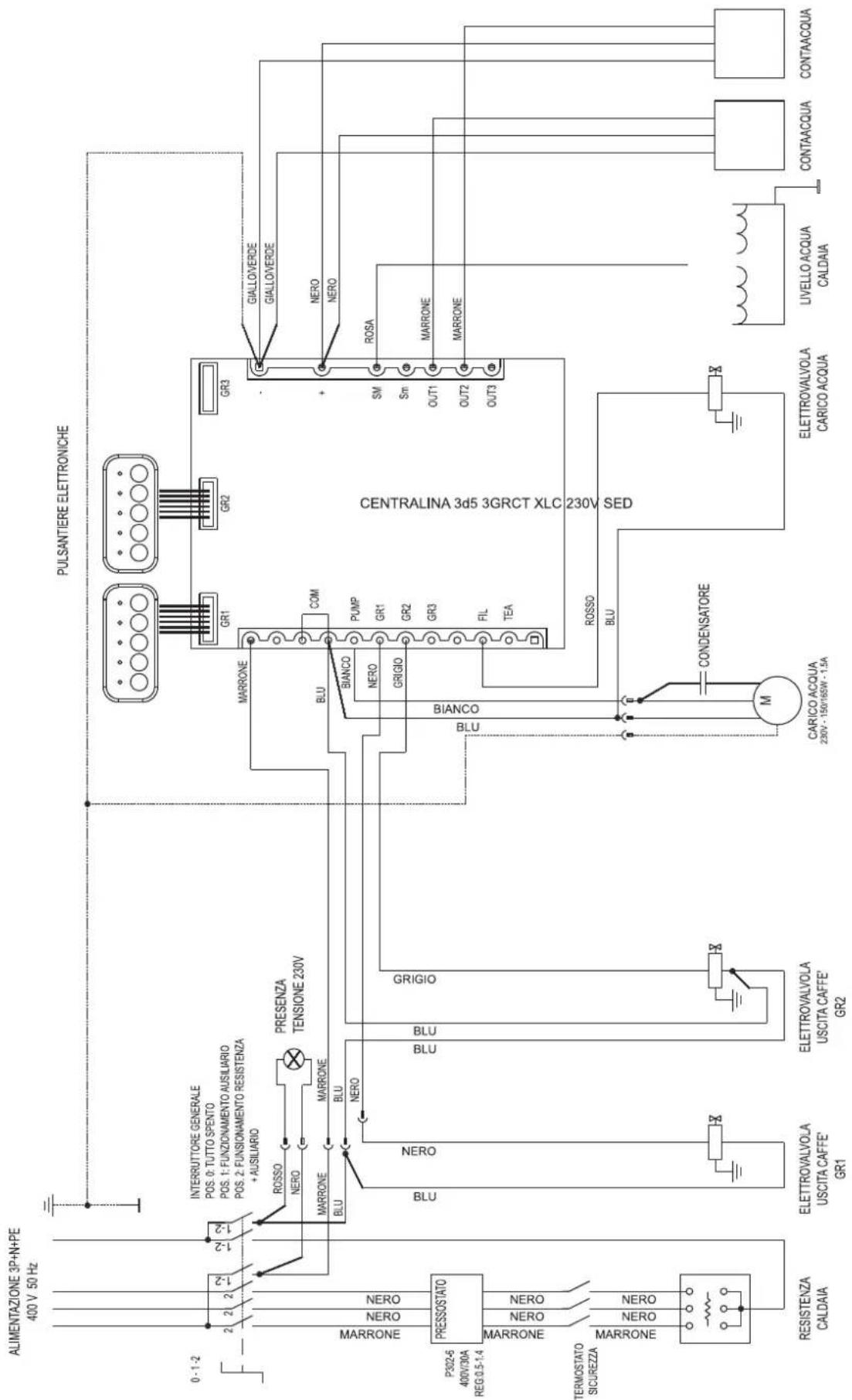

ALIMENTAZIONE 3P+N+PE 400 V 50 Hz PULSANTIERE ELETTRONICHE 0-1-2 2 2 2-1 INTERRUTTORE GENERALE POS. 0: TUTTO SPENTO POS. 1: FUNZIONAMENTO AUSILIARIO POS. 2: FUNZIONAMENTO RESISTENZA + AUSILIARIO ROSSO NERO MARRONE BLU PRESENZA TENSIONE 230V MARRONE BLU NERO BLU BRIGIO BANCO NERO GRIGIO BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINERONNE BRINRORGELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMELEMElemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemelemeleMeilemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemulemurelunieeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeueeaeuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuileuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuillulilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleuuilleUUIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIISchema circuito idraulico Mod. AMALFI 2GR SED

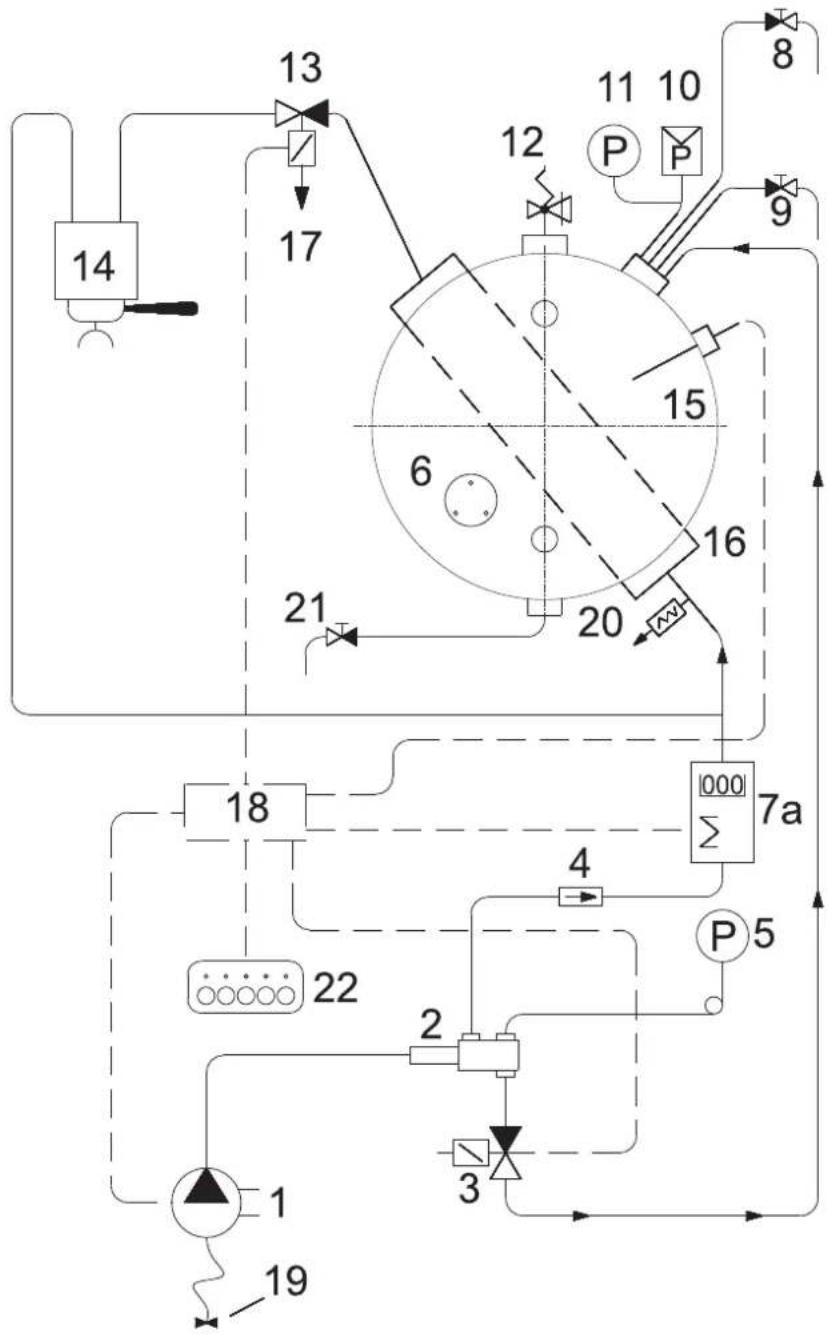

Ce livret d'instructions contient toutes les informations et les conseils nécessaires pour utiliser et conserver le mieux possible votre machine à café.
Le manuel se réfère au modèle suivant :
AMALFI SED
Modèle électronique géré par microprocesseur à dosage programmable à l'aide d'un clavier spécial à leds lumineux. Disponible dans la version 2 groupes.
CARACTERISTIQUES TECHNIQUES
| GROUPES | 2 | |
| Largeur mm 650 | ||
| Profondeur mm 535 | ||
| Hauteur mm 600 | ||
| Contenance litres 8,6 | ||
| Tension d'alimentation V 120/230/400 | ||
| Puissance absorbée par la résistance kW 2,7/4,5 | ||
| Puissance absorbée par la pompe électrique kW 0,15/0,165 | ||
| Puissance absorbée par les soupapes électriques kW 0,0225 | ||
| Puissance absorbée par le régulateur automatique de niveau kW 0,01 | ||
| Pression de service maximale chaudière | (2 Bar) MPa | 0,2 |
| Pression de service chaudière | (0,8-1 Bar) MPa | 0,08:0,1 |
| Pression tarage soupape de sûreté | (1,8 Bar) MPa | 0,18 |
| Pression de service maximale échangeur | (20 Bar) MPa | 2 |
| Pression tarage soupape de sûreté échangeur | (12 Bar) MPa | 1,2 |
| Pression eau réseau hydrique (max) | (6 Bar) MPa | 0,6 |
| Pression de distribution café | (8-9 Bar) MPa | 0,8/0,9 |
Le niveau de pression sonore A fixé pour la machine est inférieur à 70dB.
Il est conseillé, pour un bon fonctionnement et une bonne maintenance de la machine, de lire attentivement ce livret d'instructions en se conformant aux normes indiquées et en se référant aux schémas qu'il contient.
INSTALLATION
Avant d'installer la machine, s'assurer que le voltage et la puissance du réseau correspondent aux données fournies sur le tableau des caractéristiques techniques. Sortir ensuite la machine de son emballage, l'installer à l'endroit voulu en s'assurant qu'elle soit stable et que l'espace à disposition soit suffisant pour permettre son fonctionnement.
Positionner la machine à une hauteur de 1,5 m du sol à la grille supérieure.
Raccordement électrique
Connector le câble d'alimentation à la ligne après avoir interposé un disjoncteur de sûreté d'une portée appropriée. La machine doit être raccordée à une prise de terre efficace.
N.B. S'ASSURER QUE LES DONNEES DE LA PLAQUETTE CORRESPONDENT A LA LIGNE D'ALIMENTATION.
Branchement hydraulique
1) Les machines ne doivent être alimentées qu'à l'eau froide.
2) L'installation d'un réducteur de pression, devant être réglé en sortie à un maximum de 6 bar, est indispensable si la pression de réseau est supérieure à 6 bar.
3) Raccorder le tuyau de décharge à la cuvette en évitant les courbes trop étroites et en maintenant une pente suffisante pour permettre l'écoulement de l'eau
4) Raccorder le tuyau flexible de 3/8"au réseau hydrique puis à l'adoucisseur et enfin à la machine.
N.B. L'adoucisseur est un élément indispensable au bon fonctionnement de la machine, à l'obtention d'une excellente tasse de café et à la longévité des pièces de la machine dans la mesure où il a la capacité d'épurer l'eau du calcaire et des résidus qui autrement endommageraient cette dernière.
L'entreprise décline toute responsabilité en cas de non respect des normes susdites.
UTILISATION
Contrôle préliminaire
Avant d'utiliser la machine, s'assurer que:
- La prise d'alimentation soit branchée
- Le tuyau d'arrivée d'eau soit correctement raccordé au réseau, qu'il n'y ait pas de pertes et que le robinet d'eau soit ouvert.
- Le tuyau de décharge soit installé selon les instruction précédentes.
Après avoir ouvert le robinet de vapeur (B), placer l'interrupteur général (D) en position 1 et attendre que l'eau, à l'intérieur de la chaudière, atteigne le niveau maximum préétabli par le contrôle électronique; si la chaudière ne se remplit pas dans le temps maximum défini (90 sec.), la pompe s'arrête et les leds des claviers à touches commencent à clignoter. Il est alors nécessaire de placer l'interrupteur général (D) en position 0 puis en position 1 pour finir de remplir la chaudière.
Placer ensuite l'interrupteur général (D) en position 2 de manière à ce que les résistances électriques commencent à chauffer l'eau.
Attendre que la vapeur commence à sortir du vaporisateur (B) puis fermer le robinet et contrôler, à l'aide du manomètre de la Chaudière, que la pression atteigne une valeur de 0,8:1 bar et s'y maintienne. Dans le cas contraire, agir sur la vis de réglage du pressostat (+augmente, - diminue voir figure suivante).

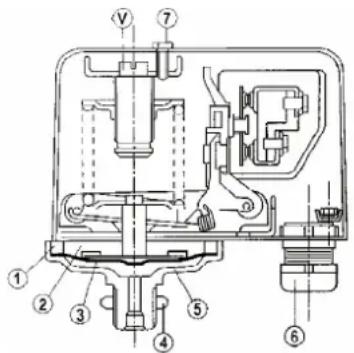

1 - Bague
2 - Groupe membrane
3 - Membrane Teflon
4 - Ecrou
5 - Plateau avec prise de pression
6 - Guide-câble
7 - Vis
Distribution eau chaude
S'assurer que le manomètre de la chaudière indique bien une pression de 0,5:1 bar. Tourner la poignée du robinet (C) dans le sens contraire des aiguilles d'une montre.
Faire très attention à ne pas de brûler.
Distribution vapeur
Les deux vaporisateurs situés de chaque côté du plan de manœuvre sont rentrants et orientables grâce au joint à rotule dont ils sont dotés. Pour faire sortir la vapeur, il suffit de tourner les boutons (B) en sens inverse des aiguilles d'une montre. Faire très attention à ne pas se brûler.
Distribution café Mod. AMALFI SED
Introduire le porte-filtre (E) dans le siège (F) en le tournant dans le sens contraire des aiguilles d'une montre. Sélectionner sur le clavier (M) la légende correspondante au type de distribution désirée:
M1 = Distribution d'un café fort/normal.
M2=Distribution d'un café normal/long.
M3=Distribution de deux cafés forts/normaux.
M4=Distribution de deux cafés normaux/légers.
M5= Touche de programmation électronique ou distribution manuelle continue.
NETTOYAGE
Filtre: Après avoir distribué le dernier café, le filtre et le porte-filtre doivent être nettoyés avec de l'eau. S'ils sont bouchés ou abîmés, il est nécessaire de les remplacer.
Cuvette d'écoulement et grille: La grille et la cuvette d'écoulement doivent être régulièrement enlevées de leur siège pour en éliminer les résidus de café.
Installation d'épuration de l'eau: L'adoucisseur doit être régulièrement régénéré. Se référer pour ce faire au mode d'emploi établi par le constructeur et fourni dans le livret d'instructions.
Carrosserie externe: La carrosserie externe et les parties en acier doivent être nettoyées à l'aide d'éponges et de chiffons doux pour éviter qu'elles ne se rayent. Il est recommandé d'utiliser des détergents ne contenant ni poudres abrasives ni solvants ni laine d'acier.
AVERTISSEMENTS: Il est conseillé, lors de l'utilisation de la machine, de contrôler que ses divers instruments fonctionnent conformément à ce indiqué précédemment.
MAUVAIS FONCTIONNEMENT DE LA MACHINE
L'utilisateur doit s'assurer qu'il n'est pas dû à:
- Une absence d'alimentation électrique
- Une coupure d'eau ou un manque d'eau à l'intérieur de la chaudière
Pour d'autres raisons, s'adresser à un Centre SAV qualifié SANREMO.
IL EST RECOMMANDE DE TOUJOURS COUPER LE COURANT AVANT D' EFFECTUER TOUTE OPERATION A L'INTERIEUR DE LA MACHINE OU MEME D'ENLEVER UNE PARTIE DE LA CARROSSERIE
GARANTIE
Chaque machine achetée (conserver le ticket de caisse, la facture, le bulletin de livraison) est obligatoirement couverte par une garantie : celle-ci prévoit le remplacement gratuit des parties présentant des défauts de fabrication, certifiés par le service d'assistance ou le Fabricant, à condition que la machine n'ait pas été utilisée de manière impropre ou n'ait pas subi de modifications apportées par des personnes non autorisées ou de toute manière en utilisant des composants ou des techniques non appropriés. Les parties éventuellement défectueuses doivent être retournées au Fabricant.
NB = Il est recommandé de ne jamais faire marcher la pompe de chargement à sec (sans eau) car elle risque de surchauffer et de se détériorer et elle ne pourra plus être remplacée sous garantie.
Cet usage anomal empêche la pompe d'être remplacée sous garantie.
AVERTISSEMENTS
Le nettoyage de la machine ne doit pas être effectué avec un jet d'eau
Ne jamais immerger la machine dans l'eau
La machine ne doit pas être installée près d'une source de chaleur
La machine n'est pas conçue pour être installée à l'extérieur
L'appareil, pour fonctionner en toute sécurité, doit être en position horizontale
S'adresser à un Centre d'Assistance SANREMO pour remplacer le câble d'alimentation car un outil spécial est alors nécessaire.
La machine doit toujours être utilisée dans une pièce où la température est comprise entre 5°C et 35°C
NE S'ADRESSER, EN CAS DE PANNE OU DE MAUVAIS FONCTIONNEMENT, QU'AU PERSONNEL QUALIFIE DU SERVICE APRES-VENTE.
Les données et les caractéristiques fournies dans ce livret n'engagent en rien le constructeur qui se réserve le droit de modifi er à tout moment ses modèles.
Le constructeur décline d'autre part toute responsabilité pour ce qui concerne les dommages aux personnes ou aux choses dus à un non respect des normes d'utilisation définies dans ce livret.
DOSAGE MICROPROCESSEUR
Le dosage volumétrique par microprocesseur est un système à l'avant-garde d'un point de vue technologique qui permet, avec des encombrements très limités, d'obtenir de nombreuses fonctions programmables et une fi abilité extrême.
Une seule centrale réunit aussi bien le contrôle du niveau d'eau dans la chaudière que les divers dosages. Le système électronique est composé de:
- Alimentateur doté d'un transformateur hautement isolant, résistant aux courts-circuits, conforme aux normes UL940VO, VDE 0551 et CEE 15.
- Contrôle du niveau d'eau dans la chaudière à l'aide d'une sonde de niveau maximal
- Transmission des données
- Clavier à touches programmable avec quatre doses de café ; touche pour la programmation ou la distribution continue et touche pour la distribution d'eau chaude programmable.
- Les relais utilisés sont conformes à la norme VDE 0551, UL940VO et possèdent une isolation de 4Kw
- Les circuits imprimés sont en FR4 conformément à la norme UL940VO.
MODE D'EMPLOI
Programmation doses
a) Pour accéder à cette phase, tenir pressée pendant plus de 5 secondes la touche M5 du premier groupe de gauche. Les led des touches M5 commenceront à clignoter sans interruption. Choisir la légende correspondant au dosage désiré et presser pour obtenir la distribution. La touche M5 et celle du dosage choisi resteront toutes les deux allumées. Une fois la dose désirée obtenue, presser de nouveau la touche de dosage choisie de façon à ce que la centrale puisse mémoriser les données. Répéter l'opération indiquée ci-dessus pour les 4 dosages du clavier à touches. Un dosage peut également être défini pour la touche de distribution d'eau chaude M6 en répétant l'opération susdite. A la fin de l'opération, le dosage mémorisé sera automatiquement utilisé également par les groupes restants. Après avoir programmé le premier groupe de gauche, il est possible de programmer indépendamment les autres groupes en répétant les mêmes opérations effectuées précédemment.
b) La centrale est dotée de deux systèmes de sécurité servant à préserver le système électronique et les divers composants de la machine. Si le led clignote lorsque la touche correspondant à un dosage de café est pressée, cela indique une anomalie du système électronique ou un manque d'alimentation hydrique. Pour des motifs de sécurité, il est prévu que la distribution de l'eau ne dure que 4 minutes et ne dépasse pas, de toute manière, 4 litres d'eau.
c) Le système électronique AMALFI SED permet également de reproduire l'effet de pré-infusion en humectant pendant 0.6 secondes le café puis en bloquant ensuite l'infusion pendant 1.2 secondes. Cette option ne peut s'appliquer que pour les doses uniques.
Pour sélectionner la pré-infusion
La machine étant éteinte, placer l'interrupteur général (D) en position 1 tout en tenant la touche (M1) pressée sur le groupe de gauche jusqu'à ce que le led correspondant à la touche (M5) s'éteigne ; arrêter alors de presser la touche (M1). Placer ensuite l'interrupteur général (D) sur la position 0 puis sur la position 2 pour mémoriser l'opération.
Pour exclure la pré-infusion
La machine étant éteinte, placer l'interrupteur général (D) en position 1 tout en tenant la touche (M2) pressée sur le groupe de gauche jusqu'à ce que le led correspondant à la touche (M5) s'éteigne; arrêter alors de presser la touche (M2). Placer ensuite l'interrupteur général (D) sur la position 0 pour mémoriser l'opération.
Mod. AMALFI 2GR SED


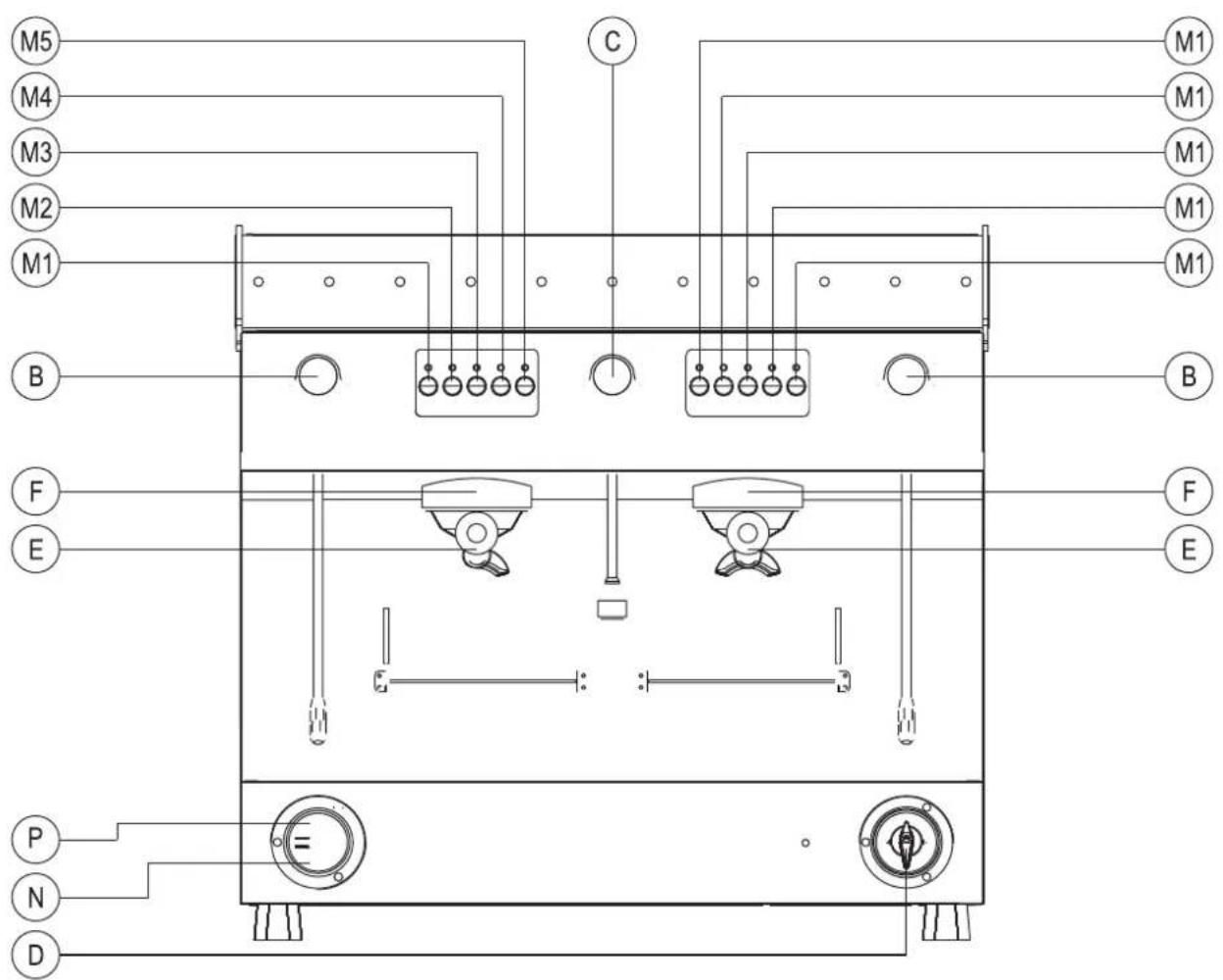

M5 M4 M3 M2 M1 B F E P N D C M1 M1 M1 M1 B F E F EB - BOUTON ROBINET VAPEUR
C - BOUTON ROBINET EAU
D - INTERRUPTEUR GÉNÉRAL
0 - ÉTEINT
1 - MISE EN MARCHE POMPE ET AUTOMATISMES
2 - MISE EN MARCHE POMPE,
AUTOMATISMES ET CHAUFFAGE
ÉLECTRIQUE
E - PORTE-FILTRE
E - GROUPE INSERTION PORTE-FILTRE
M1 - SORTIE D'UNE DOSE COURTE DE CAFÉ
M2 - SORTIE D'UNE DOSE ALLONGÉE DE CAFÉ
M3 - SORTIE DE DEUX DOSES COURTES DE CAFÉ
M4 - SORTIE DE DEUX DOSES ALLONGÉES DE CAFÉ
M5 - SORTIE CONTINUE ET TOUCHE PROGRAMMATION
N - MANOMÈTRE PRESSION POMPE
N - MANOMÈTRE PRESSION CHAUDIÈRE
VUE ÉCLATÉE AMALFI 2GR SED mise à jour 09-06
Légende vue éclatée AMALFI 2GR SED mise à jour 09-06
POS.COD.DESCRIPTION
| 1 10015382 CHÂSS S AMALFI 2 GR NOIR |
| 2A 10015418 CÔTÉ DROIT AMALFI BLEU |
| 2B 10015420 CÔTÉ DROIT AMALFI NOIR |
| 2C 10015422 CÔTÉ DROIT AMALFI ROUGE |
| 3A 10015426 CÔTÉ GAUCHE AMALFI BLEU |
| 3B 10015428 CÔTÉ CAUCHE AMALFI NOIR |
| 3C 10015430 CÔTÉ GAUCHE AMALFI ROUGE |
| 4 10352082 APPUI TASSES D/G AMALFI NOIR |
| 5 10015392 PANNEAU ARRIÈRE AMALFI 2 GR INOX |
| 6A 10015436 APPUI TASSES ARRIÈRE NOIR AMALFI 2 GR |
| 6B 10015434 APPUI TASSES ARRIÈRE BLEU AMALFI 2 GR |
| 6C 10015438 APPUI TASSES ARRIÈRE NOIR AMALFI 2 GR |
| 7 10015400 FRONT SUP. AMALFI 2 GR SED |
| 8 10015396 GRILLE SUP. AMALFI 2 GR |
| 9 10015404 ÉGOUTTOIR SUP. AMALFI 2 GR |
| 10 10015415 PROTEC. BOÎTIER NOIR AMALFI 2 GR |
| 11 10015390 GRILLE ÉGOUTTOIR AMALFI 2 GR FILINOX |
| 12 10015394 PLATEAU ÉGOUTTOIR AMALFI 2 GR |
| 13 10015806 FRONT INF. AMALFI 2 GR SÉRIGR. |
| 14 10015398 PROTECTION FRONT. AMALFI 2 GR |
| 15 10352050 PIED 40X40 10MA |
| 16 10015412 SUPPORT GRILLE ESCAMOTABLE |
| 17 10022429 BAC ECOULEMENT |
| 18 10806099 COLLIER DE SERRAGE TUYAU INOX |
| 19A 10455050 RESISTANCE 1950W 230V 1GR |
| 19B 10455051 RESISTANCE 1950W 120V 1GR |
| 19C 10455052 RESISTANCE 2700W 230V 2GR |
| 19D 10455053 RESISTANCE 2700W 120V 2GR |
| 19E 10455060 RESISTANCE 2400W 230V 2GR |
| 19F 10455065 RESISTANCE 2400W 120V 2GR |
| 19G 10455080 RESISTANCE 4500W 230V 2GR |
| 20 10502020 RONDELLE PTFE D56X41X2mm |
| 21 10002636A CHAUDIERE CUIVRE 2GR D.180 |
| 22A 10252079A MOTEUR EL.150W 120V AVEC CONNECT. |
| 22B 10252080A MOTEUR EL.150W 230V AVEC CONNECT. |
| 22C 10252086 MOTEUR ÉL.165 W 230 V AVEC CONNECTEUR |
| 23 10255022 DISP. ANTI-VIBRATION PUFFER |
| 24 10252070 POMPE ROTATIVE 150L/H AVEC COLLIER |
| 25 10602010 PRESSOSTAT |
| 26 10112071A BOÎTIER XLC SED 230 V |
| 27A 10303088 SOUPAPE ELEC.. 2VOIES 230V 0-10B |
| 27B 10303090 SOUPAPE ELEC. 2VOIES 120V 0-10B |
| 28 10112130 COMPTEUR VOLUMETRIQUE |
| 29A 10122016 COMMUTATEUR SHUNTE MONOPHASE |
| 29B 10122018 COMMUTATORE SHUNTE TRIPHASE |
| 30 10052012 GROUPE DISTRIBUTION A ANNEAU |
| 31A 10302066 SOUPAPE ELEC. 3 VOIES EMBASE32X32 230V |
| 31B 10305555 SOUPAPE ELEC. 3 VOIES EMBASE32X32 120V |
| 32A 10553021 VOYANT ORANGE D6 230V CABLE |
| 32B 10553024 VOYANT ORANGE D6 120V CABLE |
| 33 10109130A CÂBLAGE AMALFI 2 GR SED |
| 34 10552021A MANOMETRE |
| 35 10552022A BRIDE POUR COMMUTATEUR |
| 36 10805069 VIS TBHE M3X10 A2 |
| 37 10402056 JOINT TORIQUE 2062 VITON |
| 38 10402043 RESSORT ROTULE |
| 39 10402054 CUVETTE ROTULE |
| 40 10402063 JOINT TORIQUE 115 EPDM |
| 41 10402022B ECROU ROTULE |
| 42 10858589 ROTULE |
| 43 10422136 BUSE VAPEUR CAPRI |
| 44 10753050 CAOUTCHOUCC ANTI-BRULURE |
| 45 10402195 GICLEUR SUP. |
| 46A 10402196 GICLEUR NF. 4 TROUS |
| 46B 10402198 GICLEURT NF. 2 TROUS |
| 47 10022140 TUYAU DISTRIB. EAU |
| 48 10502041 JOINT TORIQUE 2025 EPDM |
| 49 10402140 DOUCHE DISTRIBUTION |
| 50 10402145 BUSE EAU COMPLETE CA |
| 51 10402008 ROBINET D'EAU COMPLET AMALFI |
| 52 10402120A CORPS ROBINET |
| 53 10505561 DOUILLE CUIVRE ROBINET |
| 54 10505121 JOINT TORIQUE TIGE ROBINET |
| 55 10402015 DOUILLE TIGE ROBINET |
| 56 10402014 RESSORT TIGE ROBINET |
| 57 10402061 TIGE CENTRALE ROBINET |
| 58 10505558 JOINT ETANCHEITE TIGE ROBINET |
| 59 10803547 RONDELLE D20 ZN PLATE |
| 60 10402070 COLLIER ROBINET |
| 61 10402074 BOUTON ROBINET |
| 62 10806370A GOUPILLE ROBINET |
| 63 10351115 BOUCHON BOUTON ROBINET EAU |
| 64 10402040 RONDELLE LAITON ROBINET |
| 65 10402028 DEMI ECROU 1/2" SURELEVE CHR. |
| 66 10351114 BOUCHON BOUTON ROBINET VAPEUR |
| 67 10402260 BUSE VAPEUR COMPLETE CA |
| 68 10402236 ROBINET VAPEUR COMPLET AMALFI |
| 69 10402121A ENSEMBLE PORTE-FILTRE 1 TASSE |
| 70 10402122A ENSEMBLE PORTE-FILTRE 2 TASSES |
| 71A 10052088 PETIT BEC 2 VOIES OUVERT |
| 71B 10052090 PETIT BEC 2 VOIES |
| 72 10052040 POIGNEE PORTE-FILTRE |
| 73 10052030 CORPS PORTE-FILTRE |
| 74 10052050 RESSORT ARRET FILTRE |
| 75 10052100 FILTRE 1 TASSE |
| 76 10052110 FILTRE 2 TASSES |
| 77 10052220 FILTRE NON PERCE |
| 78A 10052078 PETIT BEC 1 VOIE OUVERT |
| 78B 10052080 PETIT BEC 1 VOIE OUVERT |
| 79A 10052126 ENSEMBLE GROUPE ANNEAU CA 230V |
| 79B 10052128 ENSEMBLE GROUPE ANNEAU CA 120V |
| 80 10255028A RACCORD COUDE TOURNANT.F1/8 |
| 81 10852030A 1020 6-1/8"M RACC. COUDE |
| 82 10853085 ECROU HEXAGONAL 1/8" |
| 83 10805084 VIS TC + M4x10 ZN |
| 84 10052144 GIGLEUR BLOC REMPLISSAGE TROU D.1,5 |
| 85 10402063 JOINT TORIQUE 115 EPDM |
| 86 10502028 JOINT TORIQUE 3037 VITON |
| 87 10052139 FILTRE GRILLE INOX |
| 88 10852672 REDUCTEUR NI CH22X23 3/8F-1/4M |
| 89 10852682 RACCORD NI CH.22X38 1/8"MFM |
| 90 10852901 2520 1/8"F-1/4"M REDUCTEUR |
| 91 10652020 SOUPAPE DE RETENUE |
| 92A 10056076 ENSEMBLE REMPLISSAGE AMALFI 230 V |
| 92B 10056074 ENSEMBLE REMPLISSAGE AMALFI 120 V |
| 93 10102250 GUIDE-CABLE PG 21 |
| 94 10102249 CONTRE-ECROU PG.21 |
| 95 10805071 VIS TCHE M4X10 A2 |
| 96 10502038 GARN. DESSOUS DE COUPE AVEC FENTES |
| 97 10502070 JOINT TORIQUE 3187 EPDM |
| 98 10052230 MAZZOCCO GROUPE A ANNEAU |
| 99 10052170 DOUCHETTE PROFESS. D.53 |
| 100 10801032 VIS TEPHE M5X12 ZN |
| 101 10052142 BOUCHON FERMETURE GIGLEUR GR. A ANNEAU |
| 102 10052143 GARN BOUCHON SUP. GR. A ANNEAU |
| 103 10052135 GIGLEUR GROUPES TROU D.0,8 |
| 104 10852033 RALLONGE NI CA GR. A ANNEAU |
| 105 10052136 FILTREGROUPE E-61/ A ANNEAU |
| 106 10805078 VIS TOHE M6X8 A2 |
| 107 10111015 TERMOSTAT A REENCLENCHEMENT MANUEL |
| 108 10805872 VIS TO+ M4X6 ZN |
| 109 50302018 ETIQUETTE COMMUTATEUR SER.012 |
| 110 10122011 VIS BOUTON COMMUTATEUR |
| 111 10122012 BOUTON POUR COMMUTATEUR |
| 112 10105190 BLOC2 VOIES F. |
| 113 10803010 VIS TO-M4X40 ZN |
| 114 10402059 ROBINET VIDAGE AVEC BOUTON |
| 115 10852050A 10508-1/8"M RACC. DROIT |
| 117 10402060 BOUTON ROB. VIDAGE CHAUDIERE |
| 118 10853058 1510RACC.DROIT PORTE CAOUTCHOU C 6-1/8"M |
| 119 10905010 TUYAU SILICONE TRASP. |
| 120A 10102190 CABLEALIM. 3X2,5 MT3 N5 MONOPHASE |
| 120B 10102191 CABLEALIM. 5X2,5 MT3 N4 TRIPHASE |
| 120C 10102193 CABLEALIM. 3X4 MT3 N7 |
| 120D 10102196 CABLEALIM. 3x12AWG SJOOW 3MT |
| 120E 10102197 CABLEALIM. 3x14AWG SJOOW |
| 121 10803519 RONDELLE D4,2 DENT.ZN |
| 122 10805512 ECROU 4MA MOYEN ZN |
| 123 10852450 TUYAU TRACTION L=2000 |
| 124 10852470 TUYAU TRACTION L.450 |
| 125 10852530A 102010-3/8"M RACC.COUDE |
| 126 10852280A 10208-3/8"M RACC.COUDE |
| 127 10112122 TABLEAU DE COMMANDE 5 TOUCHES LEDS BLANCHES |
| 128A 10112073 CABLEPIN TO PIN 900 mm |
| 128B 10112079 CABLEPIN TO PIN 800mm |
| 129 10805562 RONDELLE D 4x16x1.5 ZN |
| 130 10852460 TUYAU A BOUDIN ECOULEMENT L.2 MT |
| 131 10805028 VIS TRILOBEE - M6X10 A2 |
| 132 10112201 AIMANT GRILLE |
| 133 10805922 ANNEAU D7 A2 |
| 134 10852580A 10506-1/4"M RACC.DRIOT |
| 135 10855031 2003RACC. T F/F/F 1/4" |
| 136 10852250A 10206-1/4"M RACC.COUDE |
| 137 10112064 SONDENIVEAU 120mm |
| 138 10652040A SOUPAPE DECHARGE CHAUDIERE |
| 139 10852180 RONDELLE CUIVRE 1/4" |
| 140 10853053 TUBE DE VIDANGE DROIT 1/4"M |
| 141 10106060 PONT LAITON RESISTANCE |
| 142 10652010 SOUPAPE DE SURETE |
| 143A 10052156 GIGLEUR TROU D2,5 |
| 143B 10052157 GIGLEUR TROU D3 |
| 143C 10052158 GIGLEUR TROU D3,5 |
| 143D 10052159 GIGLEUR SANS TROU |
| 144 10806324 RONDELLE CUIVRE 3/8" |
| 145 10852540 26111/4"M BOUCHON |
| 146 10855032A 10508-1/4"M RACCORD DROIT |
| 147 10855030 2070RACC. T M/F/F 3/8" |
| 148 10852290A 105010-3/8"M RACC.DROIT |
| 149 10852092 2530RACC. REDUC.. 3/8M-1/4F |
| 150 10402124 ENSEMBLE RACC. FIXATION ECHANGEUR |
| 151 10852240A 11706-1/4" RACC. JONCTION |
| 152 10042017 INJECTEUR UNIVERSEL |
| 153 10853215 RACC.T 1/8 M/F/F |
| 154 10655555 SOUPAPE EXPANSION |
| 155 10852028A 10106-6-1/8"M RACC. T |
| 156 10852520 2530 RACC.REDUC. 1/4M-1/8F |
| 157 10805074 VIS TH M4X8 ZN |
| 158 10805027 VIS TRILOBEE- M4x10 A2 |
| 159 10803546 RONDELLE D4 A2 PLATE |
| 160 10805584 ECROU 4MA BORGNE A2 |
| 161 10805018 VIS TRILOBEE- M4X12 A2 |
| 162 10803538 RONDELLE D8,2 DENT.ZN |
| 163 10802500 ECROU M8 MOYEN ZN CL8PG |
| 164A 10952051A PLAQUE ALU.SAN REMO 230V |
| 164B 10952052A PLAQUE ALU.SAN REMO 400V |
| 164C 10952053A PLAQUE 120 V |
| 165 10805950 RIVET D3x6 A FENTE |
| 166 10852928 RALLO NGE HEXAGONALE L. 70 |
| 167 10955013 ETIQUETTE TRIANGLE DESSUS CHAUD |
| 168 10955025 ETIQUETTE TRIANGLE TERRE |
| 169 10955015 ETIQUETTE TRIANGLE TENSION |
| 170 10809019 VIS TBHE M3X8 BRUNIES |
| 171 10805105 VIS TH M6X12 ZN |
| 172 10803536 RONDELLE D6,2 DENT.ZN |
| 173 10805075 VIS TH M5X8 ZN |
| 174 10803520 RONDELLE D5,3 DENT.ZN |
| 175A 10252038 CONDENSATEUR MOTEUR 150 W |
| 175B 10252040 CONDENSATEUR MOTEUR 165 W |
| 176 10809012 ÉCROU BRIDÉ M6 ZN |
| 177 10015385 PATTE SUPPORT CHAUDIÈRE NOIRE |
| 178 10015410 GRILLE ESCAMOTABLE GAUCHE |
| 179 10015408 GRILLE ESCAMOTABLE DROITE |
| 180 10002058 TUBE Echangeur SUP. CA 2 |
| 181 10009023 TUBE ECHANGEUR INF. CA 1-2 |
| 182 10002412 TUBE VAPEUR DROIT AMALFI 2 |
| 183 10002414 TUBE VAPEUR GAUCHE AMALFI 2 |
| 184 10002416 TUBE PRÉLÈVEMENT EAU CHAUDE AMALFI 2 |
| 185 10002410A TUBE PRESSOSTAT AMALFI 2 |
| 186 10002406A TUBE REMPLISSAGE CHAUDIÈRE AMALFI 2 |
| 187 10002408 TUBE VIDAGE CHAUDIÈRE AMALFI 2 |
| 188 10002060 TUBE PONT 1 * -2" VOL. CA 2 SED |
| 189 10002633 TUBE ALIMENT. VOLUM. CA 1-2 SED |
| 190 10002402 TUBE ALIMENT. 1er GR AMALFI 2 SED |
| 191 10002404 TUBE ALIMENT. 2 " GR AMALFI 2 SED |
| 192 10002024 CAPILL AIRE PRESSION POMPE |
| 193 10002026 CAPILL AIRE PRESSION CHAUDIÈRE |
| 194 10022480 LOGEMENT SOUPAPE DE SURETÉ |
SCHÉMA ELECTRIQUE AMALFI SED mise à jour 09-06
- Pompe d'alimentation
- Distributeur d'eau avec fi ltre
- Électrovalve pour remplissage automatique
- Clapet de non-retour
- Manomètre pression pompe (max. 16 bars)
- Résistance électrique de chauffage
7a. Mesureur volumétrique - Robinet prélèvement eau chaude
- Robinet prélèvement vapeur
- Pressostat de fonctionnement
-
Manomètre pression chaudière (max. 5,5 bars)
-
Soupape de sûreté
- Électrovalve de sortie
- Groupe de sortie
- Chaudière
- Échangeur
- Décharge soupape de sortie
- Boîtier commande sortie automatique
- Branchement réseau de distribution d'eau
- Soupape d'expansion
- Robinet décharge chaudière
- Tableau de commande
Bon de commande de pièces détachées
