BEDIENUNGSANLEITUNG Amalfi Sanremo
Bestellformular für Ersatzteile
Diese Bedienungsanleitung enthält alle Informationen und Hinweise für die richtige Benutzung und Aufbewahrung Ihrer Kaffeemaschine.
Die Bedienungsanleitung bezieht sich auf das folgende Modell:
AMALFI SED
Mikroprozessorgesteuertes elektronisches Modell mit programmierbarer Dosierung über eigene Tastatur mit Leds. Erhältlich in der Zwei-Gruppen-Version.
TECHNISCHE DATEN
| GRUPPEN | 2 | |
| Breite mm 650 | ||
| Tiefe mm 535 | ||
| Höhe mm 600 | ||
| Fassungsvermögen liter 8,6 | ||
| Speisespannung V 120/230/400 | ||
| Leistungsaufnahme Widerstand kW 2,7/4,5 | ||
| Leistungsaufnahme Elektropumpe kW 0,15/0,165 | ||
| Leistungsaufnahme Elektroventile | kW | 0,0225 |
| Leistungsaufnahme autom. Niveauregler | kW | 0,01 |
| Auslegungsdruck Kessel | (2 Bar) MPa | 0,2 |
| Betriebsdruck Kessel | (0,8-1 Bar) MPa | 0,08:0,1 |
| Eichdruck Sicherheitsventil | (1,8 Bar) MPa | 0,18 |
| Auslegungsdruck Wärmetauscher | (20 Bar) MPa | 2 |
| Eichdruck Sicherheitsventil Wärmetauscher | (12 Bar) MPa | 1,2 |
| Wasserdruck Versorgungsnetz (max.) | (6 Bar) MPa | 0,6 |
| Abgabedruck Kaffee | (8-9 Bar) MPa | 0,8/0,9 |
Der A-gewichtete Schalldruckpegel der Maschine liegt unter 70dB.
Für den einwandfreien Betrieb und die richtige Wartung der Kaffeemaschine sollten die in dieser Bedienungsanleitung angeführten Vorschriften eingehalten und die enthaltenen Pläne beachtet werden.
INSTALLATION
Vor der Installation der Maschine sicherstellen, dass die Spannung und Leistung des Versorgungsnetzes den Daten entspricht, die in der Tabelle der technischen Daten aufgeführt sind. Dann die Maschine aus der Verpackung nehmen und an ihrem Aufstellungsplatz stabil und standsicher positionieren. Dabei darauf achten, dass genügend Platz für die Benutzung der Maschine zur Verfügung steht.
Positionieren Sie das Gerät auf 1,5 m Höhe vom Boden zum oberen Rost.
Elektrischer Anschluss
Nach Zwischenschaltung eines Schutzschalters mit angemessener Leistung das Speisekabel an die Leitung anschließen. Die Maschine ist an eine leistungsfähige Erdung anzuschließen.
N.B.: SICHERSTELLEN, DASS DIE TYPENSCHILDDATEN MIT DEN DATEN DER STROMLEITUNG ÜBEREINSTIMMEN.
Wasseranschluss
1) Die Maschinen sind ausschließlich mit kaltem Wasser zu speisen.
2) Liegt der Druck des Wassernetzes über 6 bar, muss ein Druckminderer eingebaut werden, der im Ausgang auf höchstens 6 bar einzustellen ist.
3) Den Abfluss-Schlauch an die Wanne anschließen und dabei enge Kurven vermeiden und versuchen, eine für den Abfluss des Abwassers ausreichende Neigung einhalten.
4) Den 3/8"-Schlauch an das Wassernetz und anschließend an den Enthärter und an die Maschine anschließen. N.B.: Der Enthärter ist eine unverzichtbare Komponente für den einwandfreien Betrieb der Maschine, für die Zubereitung eines optimalen Kaffees und für die lange Lebensdauer der Bauteile, da das Wasser von Kalk und Rückständen gereinigt wird, die anderenfalls die Lebensdauer der Maschine beeinträchtigen könnten.
Werden oben genannte Vorschriften nicht eingehalten, weist die Firma jede Verantwortung zurück.
BENUTZUNG
Kontrolle vor der Inbetriebnahme
Kontrolle vor der Inbetriebnahme
Vor der Inbetriebnahme der Maschine sicherstellen, dass:
- der Speisestecker eingesteckt ist.
- der Zulaufschlauch richtig an das Netz angeschlossen ist, keine Lecks auftreten und der Anschluss an das Wassernetz geöffnet ist.
- der Abfluss-Schlauch nach den vorstehenden Anweisungen positioniert ist.
Bei offenem Dampfhahn (B) den Hauptschalter (D) auf 1 stellen und abwarten, dass das Wasser im Kessel den von der elektronischen Steuerung vorgegebenen Höchststand erreicht. Erfolgt die Befüllung des Kessels nicht innerhalb des eingestellten Time-out (90 sec), stoppt die Pumpe und die Leds der Druckknopftafeln beginnen zu blinken. Nun muss der Hauptschalter (D) in die Position 0 und anschließend in die Position 1 gebracht werden, um die Befüllung des Kessels zu beenden.
Dann den Hauptschalter (D) auf 2 stellen. Auf diese Weise wird die Stromversorgung der elektrischen Widerstände aktiviert, die mit dem Aufheizen des Wassers beginnen.
Abwarten, dass Dampf aus dem Dampfrohr (B) austritt und dann den Hahn schließen und über das Manometer des Kessels kontrollieren, dass der Druck einen Wert von 0,8:1 bar erreicht und diesen hält. Anderenfalls sind die Einstellschrauben des Druckwächters zu regulieren (+erhöht, - vermindert, siehe folgende Abbildung).

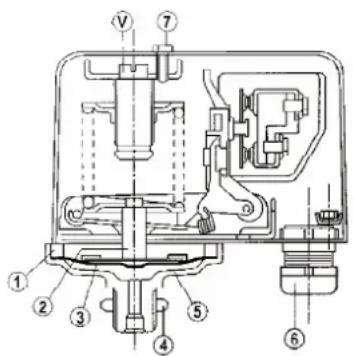

Legende Druckwächter:
1 - Ring
2 - Membraneinheit
3 - Teflonmembrane
4 - Mutter
5 - Platte mit Druckabgreifpunkt
6 - Kabeldurchgang
7 - Schraube
Abgabe von heißem Wasser
Sicherstellen, dass das Manometer des Kessels einen Druck von 0,5:1 bar anzeigt. Den Drehknopf des Hahns (C) gegen den Uhrzeigersinn drehen.
Bitte lassen Sie größte Vorsicht walten, um Verbrühungen zu vermeiden.
Dampfabgabe
An den Seiten der Arbeitsfläche sind zwei Dampfdüsen angebracht. Diese Dampfdüsen können eingezogen und geschwenkt werden, da sie mit einem Kugelgelenk ausgestattet sind. Zur Dampfausgabe einfach die Drehknöpfe (B) nach links drehen. Bitte lassen Sie größte Vorsicht walten, um Verbrühungen zu vermeiden.
Kaffeeabgabe Mod. AMALFI SED
Den Filterträger (E) in seinen Sitz (F) einsetzen, indem er gegen den Uhrzeigersinn gedreht wird. Auf der Tastatur (M) das Symbol auswählen, das der Art der gewünschten Abgabe entspricht:
M1=Abgabe eines kurzen/normalen Kaffees.
M2=Abgabe eines normalen/langen Kaffees.
M3=Abgabe von zwei kurzen/normalen Kaffees.
M4=Abgabe von zwei normalen/langen Kaffees.
M5=Taste für elektronische Programmierung oder manuelle Dauerabgabe.
REINIGUNG
Filter: Nach der Abgabe des letzten Kaffees sind Filter und Filterträger mit Wasser zu reinigen. Zeigen sie Beschädigungen oder sind sie verstopft, müssen sie ausgetauscht werden.
Abflusswanne und Gitterrost: Das Gitterrost und die Abflusswanne sind häufig aus ihrem Sitz zu nehmen, um von Kaffeerückständen gereinigt zu werden.
Wasserreinigungsanlage: Der Enthärter muss regelmäßig nach den vom Hersteller festgelegten und der Packungsbeilage zu entnehmenden Modalitäten regeneriert werden.
Außengehäuse: Das Außengehäuse und die Bauteile aus Stahl sind zur Vermeidung von Kratzern mit einem Schwamm und einem weichen Tuch zu reinigen. Es sollten keine Reinigungsmittel mit Scheuerpulver, Lösungsmittel oder Stahlwolle benutzt werden.
HINWEISE: Es wird empfohlen, während der Maschinenbenutzung die verschiedenen Instrumente unter Kontrolle zu halten und die normalen, vorhergehend beschriebenen Bedingungen zu überprüfen.
AUSFALL DER MASCHINE
Der Benutzer hat sich davon zu überzeugen, dass der Ausfall der Maschine nicht auf folgende Gründe zurückzuführen ist:
- Fehlende Stromversorgung
- Wassermangel aus dem Speisenetz oder im Kessel.
Für andere Fälle kontaktieren Sie bitte eine autorisierte SANREMO Kundendienststelle.
VORDERDURCHFÜHRUNGVONARBEITENANDERMASCHINEODERVORDERENTFERNUNG VON GEHÄUSETEILEN IST STETS DIE STROMZUFUHR ZU UNTERBRECHEN.
GARANTIE
Jede gekaufte Maschine (bewahren Sie den Kassenzettel, die Rechnung und den Lieferschein auf) hat die gesetzliche Garantie: Diese sieht den kostenlosen Austausch von Teilen mit Produktionsfehlern vor. Ein Produktionsfehler muss vom Kundendienst oder vom Hersteller festgestellt und bestätigt werden. Voraussetzung der Garantieleistung ist, dass die Maschine nicht fehlerhaft benutzt oder anderweitig beschädigt wurde, dass an ihr keine Manipulationen durch nicht autorisierte Personen vorgenommen wurde oder dass nicht autorisierte Komponenten oder falsche Techniken angewandt wurden.
Das eventuell beschädigte Teil muss dem Hersteller zur Begutachtung übergeben werden.
NB: Setzen Sie auf keinen Fall die Speisepompe trocken (ohne Wasser) in Betrieb, da sich die sonst Pumpe überhitzt und beschädigt werden könnte. Für Schäden, die durch die Nichtbeachtung dieses Hinweises verursacht werden, bestehen keine Garantieleistungen.
Für die unsachgemäß eingesetzte Pumpe besteht kein Anspruch auf Garantieleistungen.
HINWEISE
Die Maschine darf nicht mit einem Wasserstrahl gereinigt werden.
Die Maschine nicht in Wasser tauchen.
Die Maschine darf nicht in der Nähe von Wärmequellen aufgestellt werden.
Die Maschine ist nicht für eine Installation im Freien geeignet.
Für eine sichere Benutzung muss die Maschine waagerecht aufgestellt werden.
Bei Beschädigungen des Speisekabels wenden Sie sich bitte an den SANREMO-Kundendienst, da für den Austausch des Kabels ein Spezialwerkzeug benötigt wird.
Die Maschine muss in Räumen mit einer Temperatur zwischen 5°C und 35°C betrieben werden.
BEI DEFEKTEN ODER BETRIEBSSTÖRUNGEN WENDEN SIE SICH BITTE AUSSCHLIESSLICH AN DAS FACHPERSONAL DES KUNDENDIENSTES.
Die in dieser Bedienungsanleitung aufgeführten Daten und Merkmale sind nicht bindend für die Herstellerfirma, die sich das Recht vorbehält, jederzeit Änderungen an den eigenen Modellen vorzunehmen.
Des Weiteren haftet die Herstellerfirma nicht für Schäden an Personen und Gegenständen, die auf eine Nichtbeachtung der in dieser Bedienungsanleitung aufgeführten Vorschriften zurückzuführen sind.
DOSIERUNG ÜBER MIKROPROZESSOR
Die Volumendosierung über den Mikroprozessor ist ein technologisch sehr fortschrittliches System, das es ermöglicht, bei geringem Raumbedarf vielfältige programmierbare Funktionen sowie eine extreme Zuverlässigkeit zu erhalten.
Ein einziges Steuergerät vereinigt die Kontrolle des Wasserstands im Kessel wie auch der verschiedenen Dosierungen. Das elektronische System besteht aus:
- einem Netzteil mit hochisoliertem, kurzschlussfestem Transformator gemäß den Vorschriften UL940VO, VDE 0551 und EWG 15.
- einer Kontrolle des Wasserstands im Kessel über eine Höchstandsonde.
- Datenübertragung
- Druckknopftafel mit vier programmierbaren Kaffeedosen, einer Taste für die Programmierung oder Dauerabgabe und einer programmierbaren Taste für die Abgabe von heißem Wasser.
- Die verwendeten Relais entsprechen der Vorschrift VDE 0551, UL940VO und besitzen eine Isolierung von 4 kW.
- Die Leiterplatten sind in FR4 gemäß Vorschrift UL940VO.
BENUTZUNGSMODALITÄT
Programmierung der Dosen
a) Der Zugriff auf diese Phase erfolgt, indem die Taste M5 der ersten Druckknopftafel links für mehr als 5 Sekunden gedrückt gehalten wird. Die Leds der Tasten M5 beginnen anhaltend zu blinken. Das Symbol auswählen, das der gewünschten Dosierung entspricht und für die Abgabe drücken. Die Taste M5 und die Taste der vorgewählten Dosierung bleiben gleichzeitig eingeschaltet. Nach Erreichen der gewünschten Dosierung erneut die vorgewählte Dosiertaste so drücken, dass es dem Steuergerät ermöglicht wird, die Daten zu speichern. Diesen Arbeitsgang für alle 4 Dosierungen der Druckknopftafel wiederholen. Auch für die Taste für die Entnahme von heißem Wasser (M6) kann durch Wiederholung des oben beschriebenen Arbeitsgangs eine Dosierung eingestellt werden. Am Ende des Arbeitsgangs wird die gespeicherte Dosierung automatisch auch von den restlichen Gruppen benutzt. Die übrigen Gruppen können jedoch unabhängig programmiert werden durch Wiederholung der zuvor ausgeführten Arbeitsgänge nachdem nur die erste Gruppe links programmiert wurde.
b) Im Steuergerät gibt es 2 Sicherheitssysteme, die das elektronische System und verschiedene Komponenten der Maschine schützen. Sollte bei Drücken einer Taste für die Kaffeedosierung das entsprechende Led blinken, so zeigt dies eine Störung des elektronischen Systems oder das Fehlen der Wasserversorgung an. Aus Sicherheitsgründen ist vorgesehen, dass die Abgabe des Wassers nach 4 Minuten und nicht später als nach Abgabe von 4 Litern Wasser stoppt.
c) Die Elektronik AMALFI SED hat auch die Möglichkeit, einen Vorbrüheffekt zu erzielen, indem der Kaffee für 0,6 Sekunden befeuchtet und anschließend die Brühung für 1,2 Sekunden blockiert wird. Diese Zusatzfunktion kann nur für die Einzeldosen angewendet werden.
Für die Freigabe der Vorbrühung
Bei ausgeschalteter Maschine den Hauptschalter (D) in die Position 1 bringen und gleichzeitig die Taste (M1) auf der linken Gruppe so lange gedrückt halten, bis das zur Taste (M5) gehörige Led eingeschaltet bleibt; dann die Taste (M1) loslassen. Nun den Hauptschalter (D) auf 0 und anschließend auf 2 stellen, um den Arbeitsgang zu speichern.
Für die Sperrung der Vorbrühung
Bei ausgeschalteter Maschine den Hauptschalter (D) in die Position 1 bringen und gleichzeitig die Taste (M2) auf der linken Gruppe so lange gedrückt halten, bis das zur Taste (M5) gehörige Led eingeschaltet bleibt; dann die Taste (M2) loslassen. Nun die Maschine über den Hauptschalter (D) aus- und dann wieder einschalten, um den Arbeitsgang zu speichern.

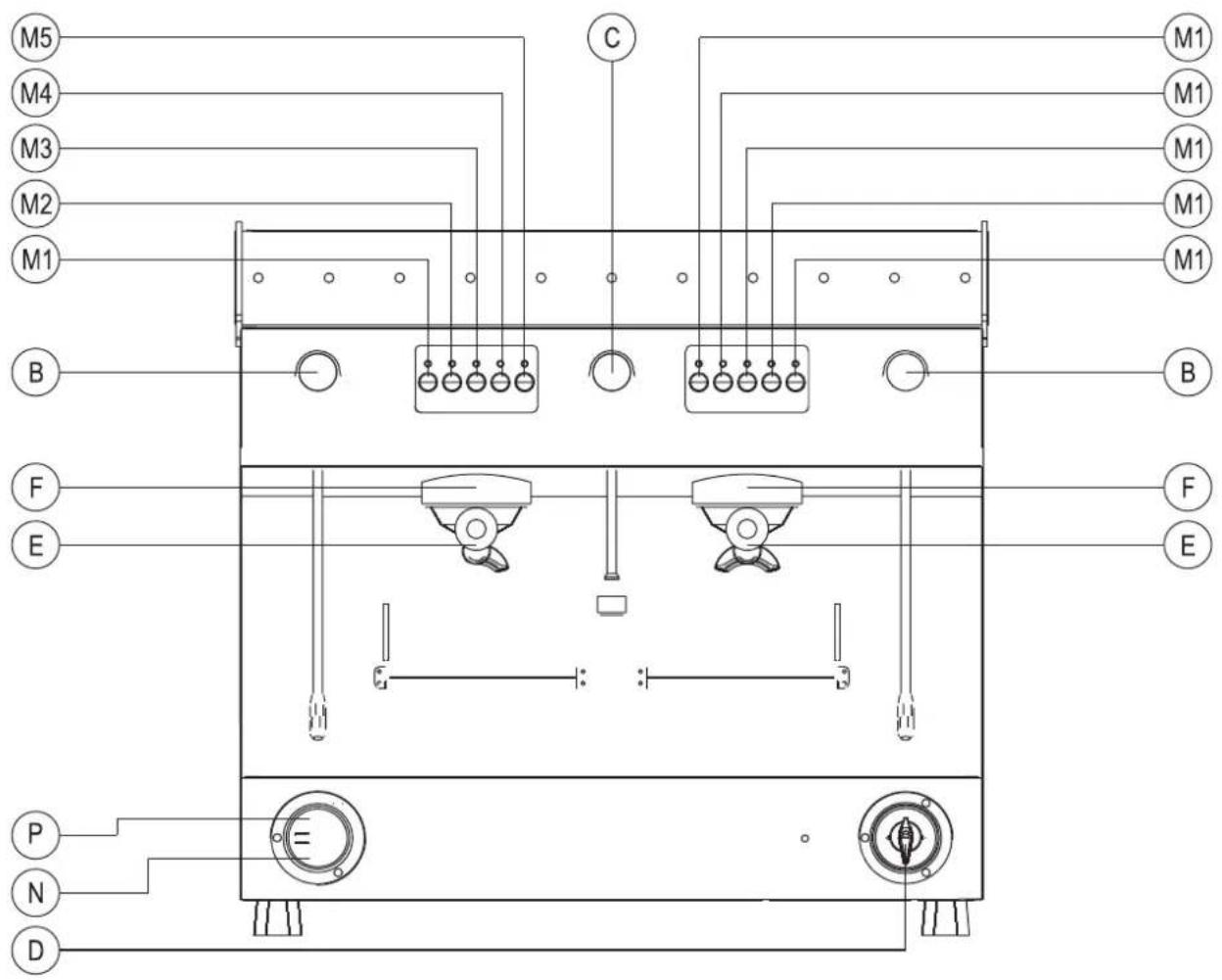

Mod. AMALFI 2GR SED
C - DREHKNOPF WASSERHAHN
D - HAUPTSCHALTER
0 - AUS
1 - EINSCHALTUNG PUMPE UND
BEDIENELEMENTE
2 - EINSCHALTUNG PUMPE,
BEDIENELEMENTE UND ELEKTRISCHE
HEIZUNG
E - SIEBTRÄGER
F - SIEBTRÄGERGRUPPE
M1 - AUSGABE 1 DOSIERMENGE STARKER KAFFEE
M2 - AUSGABE 1 DOSIERMENGE
VERLÄNGERTERT KAFFEE
M3 - AUSGABE 2 DOSIERMENGEN STARKER KAFFEE
M4 - AUSGABE 2 DOSIERMENGEN
VERLÄNGERTER KAFFEE
M5 – DAUERAUSGABE UND TASTE PROGRAMMIERUNG
N - MANOMETER PUMPENDRUCK
P - MANOMETER KESSELDRUCK

POS.ART.-NR.BESCHREIBUNG
| 1 10015382 RAHMEN AMALFI 2GR SCHWARZ |
| 2A 10015418 RECHTE SEITENWAND AMALFI BLAU |
| 2B 10015420 RECHTE SEITENWAND AMALFI SCHWARZ |
| 2C 10015422 RECHTE SEITENWAND AMALFI ROT |
| 3A 10015426 LINKE SEITENWAND AMALFI BLAU |
| 3B 10015428 LINKE SEITENWAND AMALFI SCHWARZ |
| 3C 10015430 LINKE SEITENWAND AMALFI ROT |
| 4 10352082 TASSENHALTER RECHTS/LINKS AMALFI SCHWARZ |
| 5 10015392 RÜCKWAND AMALFI 2GR EDELSTAHL |
| 6A 10015436 HINT. TASSENHALTER SCHWARZ AMALFI 2GR |
| 6B 10015434 HINT. TASSENHALTER BLAU AMALFI 2GR |
| 6C 10015438 HINT. TASSENHALTER ROT AMALFI 2GR |
| 7 10015400 OBERE FRONT AMALFI 2GR SED |
| 8 10015396 OBERER ROST AMALFI 2GR |
| 9 10015404 OBERER TANK AMALFI 2GR |
| 10 10015415 ABDECKUNG STEUERGERÄT SCHWARZ AMALFI 2GR |
| 11 10015390 ABTROPF- UND TASSENROST FILINOX AMALFI 2GR |
| 12 10015394 TROPFSCHALE AMALFI 2GR |
| 13 10015806 UNTERE FRONT AMALFI SGR SERIGR. |
| 14 10015398 FRONTANDECKUNG AMALFI 2GR |
| 15 10352050 FUSS 40X40 10MA |
| 16 10015412 HALTERUNG KIPPBARER ROST |
| 17 10022429 ABFLUSSWANNE |
| 18 10806099 SCHLAUCHSCHELLE INOX |
| 19A 10455050 WIDERSTAND 1950W 230V 1GR |
| 19B 10455051 WIDERSTAND 1950W 120V 1GR |
| 19C 10455052 WIDERSTAND 2700W 230V 2GR |
| 19D 10455053 WIDERSTAND 2700W 120V 2GR |
| 19E 10455060 WIDERSTAND 2400W 230V 2GR |
| 19F 10455065 WIDERSTAND 2400W 120V 2GR |
| 19G 10455080 WIDERSTAND 4500W 230V 2GR |
| 20 10502020 UNTERLEGSCHEIBE PTFE D56X41X2mm |
| 21 10002636A KUPFERKESSEL 2GR D.180 |
| 22A 10252079A ELEKTROMOTOR 150W 120V MIT STECKER |
| 22B 10252080A ELEKTROMOTOR 150W 230V MIT STECKER |
| 22C 10252086 ELEKTROMOTOR 165W 230V MIT VERBIND. |
| 23 10255022 VIBRATIONSDÄMPFERGUMMI |
| 24 10252070 ROTATIONSPUMPE 150L/H MIT SCHELLE |
| 25 10602010 DRUCKWÄCHTER |
| 26 10112071A STEUERGERÄT XLC SED 230 V |
| 27A 10303088 2-WEGE-ELEKTROV. 230V 0-10B |
| 27B 10303090 2-WEGE-ELEKTROV. 120V 0-10B |
| 28 10112130 VOLUMENZÄHLER |
| 29A 10122016 ÜBERBR. UMSCHALTER EINPHASIG |
| 29B 10122018 ÜBERBR. UMSCHALTER DREIPHASIG |
| 30 10052012 ABGABEGRUPPE RING |
| 31A 10302066 3-WEGE-ELEKTROV. SOCKEL 32X32 230V |
| 31B 10305555 3-WEGE-ELEKTROVENTIL SOCKEL 32X32 120V |
| 32A 10553021 KONTROLLLEUCHTE ORANGE D6 230V VERKABELT |
| 32B 10553024 KONTROLLLEUCHTE ORANGE D6 120V VERKABELT |
| 33 10109130A VERKABELUNG AMALFI 2GR SED |
| 34 10552021A MANOMETER |
| 35 10552022A FLANSCH FÜR UMSCHALTER |
| 36 10805069 HALBRUNDSCHRAUBE MIT INNENSECHSKANT M3X10 A2 |
| 37 10402056 O-RING 2062 VITON |
| 38 10402043 GELENKFEDER |
| 39 10402054 GELENKTELLER |
| 40 10402063 O-RING 115 EPDM |
| 41 10402022B GELENKMUTTER |
| 42 10858589 GELENK |
| 43 10422136 DAMPFROHR CAPRI |
| 44 10753050 VERBRENNUNGSSCHUTZGUMMI |
| 45 10402195 OB. SPRITZDÜSE |
| 46A 10402196 UNT. PRITZDÜSE 4 LÖCHER |
| 46B 10402198 UNT.PRITZDÜSE 2 LÖCHER |
| 47 10022140 WASSERABGABERÖHRCHEN |
| 48 10502041 O-RING 2025 EPDM |
| 49 10402140 ABGABEKOPF |
| 50 10402145 WASSERROHR KOMPLETT |
| 51 10402008 WASSERHAHN KOMPLETT AMALFI |
| 52 10402120A HAHNKÖRPER |
| 53 10505561 KUPFERBUCHSE HAHN |
| 54 10505121 O-RING NBR HAHNSTANGE |
| 55 10402015 BUCHSE HAHNSTANGE |
| 56 10402014 FEDER HAHNSTANGE |
| 57 10402061 STANGE STEUERGERÄT HAHN |
| 58 10505558 DICHTUNG STANGE HAHN |
| 59 10803547 UNTERLEGSCHEIBE D20 VERZINKT |
| 60 10402070 STELLRING DREHKNOPF |
| 61 10402074 DREHKNOPF HAHN |
| 62 10806370A SPLINT HAHN |
| 63 10351115 VERSCHLUSS DREHKNOPF WASSERHAHN |
| 64 10402040 UNTERLEGSCHEIBE MESSING HAHN |
| 65 10402028 HALBE MUTTER 1/2" ERHÖHT VERCHROMT |
| 66 10351114 VERSCHLUSS DREHKNOPF DAMPFHAHN |
| 67 10402260 DAMPFROHR KOMPLETT CA |
| 68 10402236 DAMPFHAHN KOMPLETT AMALFI |
| 69 10402121A FILTERTRÄGEREINHEIT 1 TASSE |
| 70 10402122A FILTERTRÄGEREINHEIT 2 TASSEN |
| 71A 10052088 2-WEGE-AUSLAUF KLEIN OFFEN |
| 71B 10052090 2-WEGE-AUSLAUF |
| 72 10052040 DREHKNOPF FILTERTRÄGER |
| 73 10052030 FILTERTRÄGERKÖRPER |
| 74 10052050 FILTERFESTSTELLFEDER |
| 75 10052100 FILTER 1 TASSE |
| 76 10052110 FILTER 2 TASSEN |
| 77 10052220 BLINDFILTER |
| 78A 10052078 1-WEGE-AUSLAUF KLEIN OFFEN |
| 78B 10052080 1-WEGE-AUSLAUF OFFEN |
| 79A 10052126 GRUPPENEINHEIT RING CA 230V |
| 79B 10052128 GRUPPENEINHEIT RING CA 120V |
| 80 10255028A WINKELSTÜCK DREHB. IG 1/8 |
| 81 10852030A 1020 6-1/8"AG WINKELSTÜCK |
| 82 10853085 SECHSKANTMUTTER 1/8" |
| 83 10805084 SCHRAUBE TC + M4X10 ZN |
| 84 10052144 DÜSE FÜLLBLOCK ÖFFNUNG D.1,5 |
| 85 10402063 O-RING 115 EPDM |
| 86 10502028 O-RING 3037 VITON |
| 87 10052139 NETZFILTER INOX |
| 88 10852672 REDUZERSTÜCK NI CH22X23 3/8IG-1/4AG |
| 89 10852682 ANSCHLUSS NI CH.22X38 1/8"AG.IG.AG. |
| 90 10852901 2520 1/8"IG-1/4"AG REDUZIERSTÜCK |
| 91 10652020 RÜCKSCHLAGVENTIL |
| 92A 10056076 WASSERZULAUFBLOCK AMALFI 230V |
| 92B 10056074 WASSERZULAUFBLOCK AMALFI 120V |
| 93 10102250 KABELDURCHGANG PG 21 |
| 94 10102249 GEGENMUTTER PG.21 |
| 95 10805071 INBUSSCHRAUBE M4X10 A2 |
| 96 10502038 UNTERKAPPENDICHTUNG MIT SCHLITZEN |
| 97 10502070 O-RING 3187 EPDM |
| 98 10052230 MAZZOCCO RINGGRUPPE |
| 99 10052170 FILTERKOPF PROFES. D.53 |
| 100 10801032 FLACHSENKSCHRAUBE MIT INNENSECHSKANT M5X12 VERZINKT |
| 101 10052142 VERSCHLUSSKAPPE DÜSE RINGGRUPPE |
| 102 10052143 DICHT. VERSCHLUSS OBEN RINGGRUPPE |
| 103 10052135 DÜSE GRUPPEN ÖFFNUNG D.0,8 |
| 104 10852033 VERLANGERUNG NI CA RINGGRUPPE |
| 105 10052136 FILTER GRUPPE E-61/RING |
| 106 10805078 INBUSSCHRAUBE M6X8 A2 |
| 107 10111015 THERMOSTAT MIT MANUELLER RÜCKSETZUNG |
| 108 10805872 KEGELSENKSCHRAUBE + M4X6 VERZINKT |
| 109 50302018 SCHILD UMSCHALTER SER.012 |
| 110 10122011 SCHRAUBE DREHKNOPF UMSCHALTER |
| 111 10122012 DREHKNOPF FÜR UMSCHALTER |
| 112 10105190 2-WEGE-BLOCK IG. |
| 113 10803010 KEGELSENKSCHRAUBE- M4X40 VERZINKT |
| 114 10402059 ABFLUSSHAHN MIT DREHKNOPF |
| 115 10852050A 1050 8-1/8"AG GERADER ANSCHLUSS |
| 117 10402060 DREHKNOPF ABFLUSSHAHN KESSEL |
| 118 10853058 1510 GERADER ANSCHLUSS GUMMIHALTER 6-1/8"AG |
| 119 10905010 TRANSP. SILIKONSCHLAUCH |
| 120A 10102190 SPEISEKABEL 3X2,5 M3 N5 EINPHASIG |
| 120B 10102191 SPEISEKABEL 5X2,5 M3 N4 DREIPHASIG |
| 120C 10102193 SPEISEKABEL 3X4 M3 N7 |
| 120D 10102196 SPEISEKABEL. 3x12AWG SJOOW 3M |
| 120E 10102197 SPEISEKABEL 3x14AWG SJOOW |
| 121 10803519 UNTER LEGSCHEIBE D4,2 GEZAHNT VERZINKT |
| 122 10805512 MITTLERE MUTTER 4MA VERZINKT |
| 123 10852450 ZUGROHR L=2000 |
| 124 10852470 ZUGROHR L.450 |
| 125 10852530A 1020 10-3/8"AG WINKELSTÜCK |
| 126 10852280A 1020 8-3/8"AG WINKELSTÜCK |
| 127 10112122 DRUCKTASTENTAFEL, 5 TASTEN, WEISSE LEDS |
| 128A 10112073 KABEL., PIN TO PIN 900mm |
| 128B 10112079 KABEL., PIN TO PIN 800 mm |
| 129 10805562 UNTER LEGSCHEIBE D4x16x1,5 ZN |
| 130 10852460 SPIRALABFLUSSSCHLAUCH L. 2 M |
| 131 10805028 SCHRAUBE TBL- M6X10 A2 |
| 132 10112201 MAGNET KLEINER ROST |
| 133 10805922 RING D7 A2 |
| 134 10852580A 1050 6-1/4"AG GERADER ANSCHLUSS |
| 135 10855031 2003 T-ANSCHLUSS IG/IG/IG 1/4" |
| 136 10852250A 1020 6-1/4"AG WINKELSTÜCK |
| 137 10112064 NIVEA JSONDE 120 mm |
| 138 10652040A ENTLÜFTUNGSVENTIL KESSEL |
| 139 10852180 UNTER LEGSCHEIBE KUPFER 1/4" |
| 140 10853053 SAUGROHR GERADE 1/4"AG |
| 141 10106060 MESSINGBRÜCKE WIDERSTAND |
| 142 10652010 SICHERHEITSVENTIL |
| 143A 10052156 DÜSE ÖFFNUNG D2,5 |
| 143B 10052157 DÜSE ÖFFNUNG D3 |
| 143C 10052158 DÜSE ÖFFNUNG D3,5 |
| 143D 10052159 DÜSE OHNE ÖFFNUNG |
| 144 10806324 UNTER LEGSCHEIBE KUPFER 3/8" |
| 145 10852540 2611 1/4"AG VERSCHLUSS |
| 146 10855032A 1050 8-1/4"M GERADES ANSCHLUSSSTÜCK |
| 147 10855030 2070 T-ANSCHLUSS AG/IG/IG 3/8" |
| 148 10852290A 1050 10-3/8"AG GERADER ANSCHLUSS |
| 149 10852092 2530 REDUZIERANSCHLUSS 3/8AG-1/4IG |
| 150 10402124 ANSCHLUSSEINHEIT TAUSCHERBEFESTIGUNG |
| 151 10852240A 1170 6-1/4" VERBINDUNGSANSCHLUSS |
| 152 10042017 UNIVERSALINJEKTOR |
| 153 10853215 T-ANSCHLUSS 1/8 AG/IG/IG |
| 154 10655555 EXPANSIONSVENTIL |
| 155 10852028A 1010 6-6-1/8"AG T-ANSCHLUSS |
| 156 10852520 2530 REDUZIERANSCHLUSS 1/4AG-1/8IG |
| 157 10805074 SECHSKANTSCHRAUBE M4X8 VERZINKT |
| 158 10805027 SCHRAUBE TBL- M4x10 A2 |
| 159 10803546 UNTERLEGSCHEIBE D4 A2 FLACH |
| 160 10805584 HUTMUTTER 4MA A2 |
| 161 10805018 SCHRAUBE TBL- M4X12 A2 |
| 162 10803538 UNTERLEGSCHEIBE D8,2 GEZAHNT VERZINKT |
| 163 10802500 MITTLERE MUTTER M8 VERZINKT CL8PG |
| 164A 10952051A ALUMINIUMSCHILD SAN REMO 230V |
| 164B 10952052A ALUMINIUMSCHILD SAN REMO 400V |
| 164C 10952053A LEISTUNGSSCHILD 120V |
| 165 10805950 BLINDNIET D3x6 |
| 166 10852928 SECHSKANTIGER ANSATZ L.70 |
| 167 10955013 DREIECKIGES SCHILD HEISSE OBERFLÄCHE |
| 168 10955025 DREIECKIGES SCHILD ERDUNG |
| 169 10955015 DREIECKIGES SCHILD SPANNUNG |
| 170 10809019 HALBRUNDSCHRAUBE MIT INNENSECHSKANT M3X8 BRÜNIERT |
| 171 10805105 SECHSKANTSCHRAUBE M6X12 VERZINKT |
| 172 10803536 UNTERLEGSCHEIBE D6,2 GEZAHNT VERZINKT |
| 173 10805075 SECHSKANTSCHRAUBE M5X8 VERZINKT |
| 174 10803520 UNTERLEGSCHEIBE D5,3 GEZAHNT VERZINKT |
| 175A 10252038 KONDENSATOR MOTOR 150W |
| 175B 10252040 KONDENSATOR MOTOR 165W |
| 176 10809012 GEFLANSCHTE MUTTER M6 ZN |
| 177 10015385 HALTEBÜGEL KESSEL SCHWARZ |
| 178 10015410 KIPPBARER ROST LINKS |
| 179 10015408 KIPPBARER ROST RECHTS |
| 180 10002058 OBERES WÄRMETAUSCHERROHR CA 2 |
| 181 10009023 UNTERES WÄRMETAUSCHERROHR CA 1-2 |
| 182 10002412 DAMPFROHR RECHTS AMALFI 2 |
| 183 10002414 DAMPFROHR LINKS AMALFI 2 |
| 184 10002416 HEISSWASSERAUSGABEROHR AMALFI 2 |
| 185 10002410A ROHR DRUCKWÄCHTER AMALFI 2 |
| 186 10002406A ZULAUFROHR KESSEL AMALFI 2 |
| 187 10002408 ABLASSROHR KESSEL AMALFI 2 |
| 188 10002060 VERBINDUNGSROHR ZWISCHEN 1. und 2. VOLUM. MESSER CA 2 SED |
| 189 10002633 ZULAUFROHR VOLUMENMESSER CA1-2 SED |
| 190 10002402 1. ZULAUFROHR AMALFI 2 SED |
| 191 10002404 2. ZULAUFROHR AMALFI 2 SED |
| 192 10002024 KAPILLARE PUMPENDRUCK |
| 193 10002026 KAPILLARROHR KESSELDRUCK |
| 194 10022480 SCHALE FÜR SICHERHEITSVENTIL |

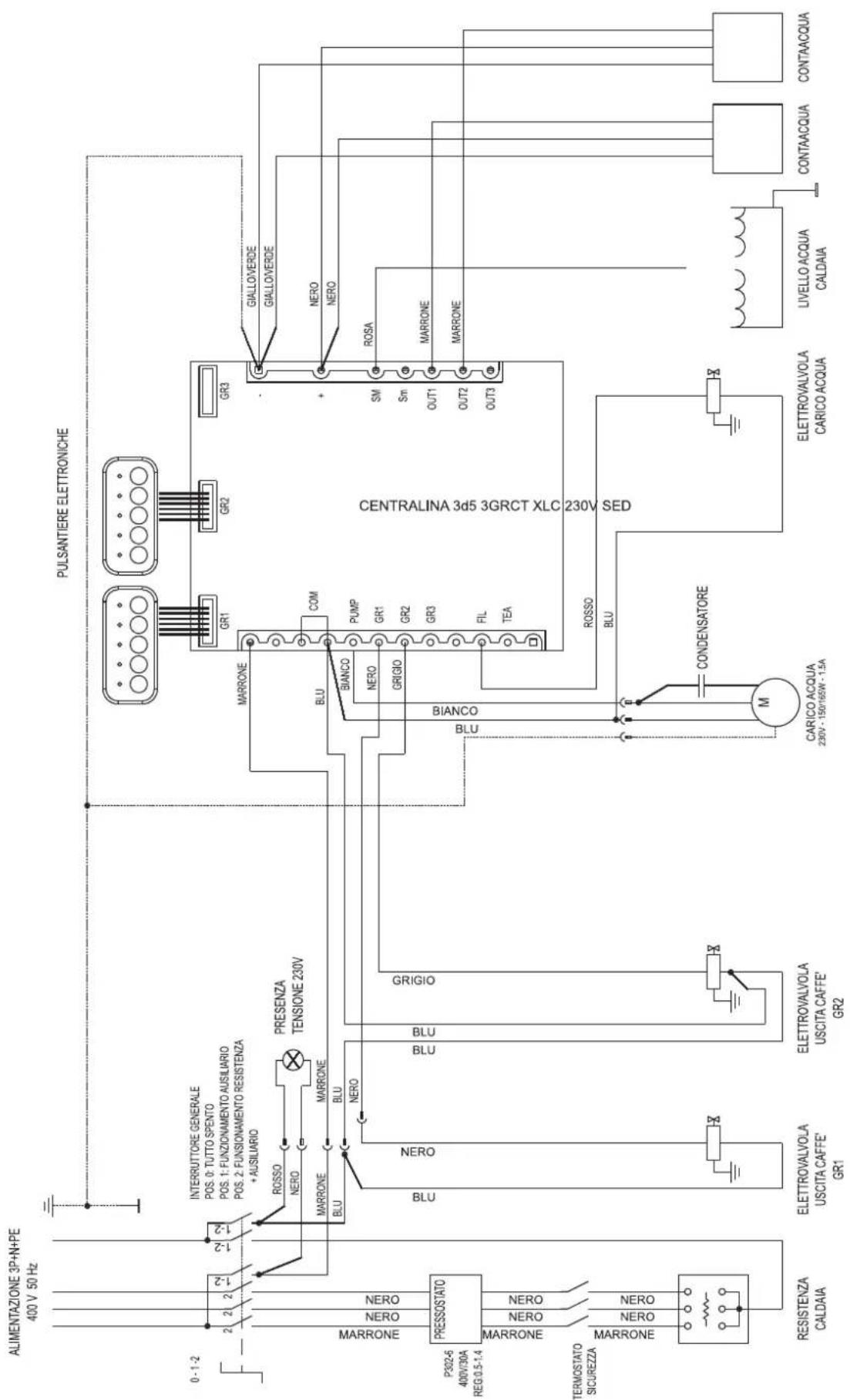

SCHALTPLAN AMALFI SED Akt. 09-06
- Speisepumpe
- Wasserverteiler mit Filter
- Elektroventil für automatische Befüllung
- Rückschlagventil
- Manometer Pumpendruck (f.s. 16bar)
- Elektrisches Heizelement
7a. Volumenmesser - Heißwasserhahn
- Dampfhahn
- Betriebsdruckwächter
-
Manometer Kesseldruck (f.s. 5.5bar)
-
Sicherheitsventil
- Ausgabe-Elektroventil
- Ausgabegruppe
- Kessel
- Wärmetauscher
- Auslass Ausgabeventil
- Steuergerät Automatische Ausgabe
- Wassernetzanschluss
- Expansionsventil
- Kesselablasshahn
- Drucktastentafel
Spare parts order form – Bestellformular für Ersatzteile
