RX-D702B - Récepteur audio-vidéo JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	JVC
Modèle	RX-D702B
Dimensions (L x H x P)	435 mm x 91,5 mm x 371 mm
Poids	7,8 kg
Alimentation	230 V ~, 50 Hz
Consommation électrique	180 W (en fonctionnement), 1,2 W (en veille)
Amplificateur	Amplificateur numérique à rétroaction hybride (Hybrid Feedback Digital Amplifier)
Puissance de sortie	130 W par canal (6 Ω, 0,8% THD)
Entrées HDMI	2 entrées (VIDEO/VCR, DVR/DVD), 1 sortie (MONITOR OUT) – version 1.1
Entrées audio numériques	1 coaxiale, 2 optiques
Entrées audio analogiques	DVR/DVD, VCR, VIDEO, TV, AUX (avant)
Sorties vidéo	HDMI, composante (Y Pb Pr), composite, S-Vidéo, RGB (SCART)
Tuner	FM (87,5 – 108 MHz) et AM/MW (522 – 1629 kHz)
Connectivité USB	Port USB avant (pour PC) et antenne USB sans fil arrière
Fonctions audio	K2 Technology, CC Converter, DCDi, DAP 7.1 canaux, modes Surround/DSP
Accessoires fournis	Télécommande, antenne FM, antenne AM, émetteur USB sans fil avec câble d'extension
Nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les ouïes de ventilation, débrancher avant tout nettoyage
Pièces détachées	Disponibles auprès du service après-vente JVC agréé
Réparabilité	Confier toute réparation à un technicien agréé JVC
Notice	Notice d'utilisation de 63 pages disponible en PDF

FOIRE AUX QUESTIONS - RX-D702B JVC

Comment connecter un PC via USB sans fil ?

Connectez l'antenne USB sans fil à l'arrière du récepteur, installez l'émetteur USB sur votre PC, puis effectuez l'apprentissage d'ID en suivant la procédure décrite dans la notice (pages 17-18).

Quels sont les formats audio supportés par HDMI ?

Le récepteur supporte le PCM multicanal jusqu'à 96 kHz, le Dolby Digital et le DTS via HDMI (version 1.1).

Comment régler les enceintes automatiquement ?

Utilisez la fonction Smart Surround Setup en appuyant sur la touche SMART S. SETUP de la télécommande. Le récepteur émet des signaux de test et ajuste les niveaux et distances.

Puis-je connecter une platine vinyle ?

La notice ne mentionne pas d'entrée phono. Vous aurez besoin d'un préampli phono externe à brancher sur une entrée audio analogique (ex. AUX).

Que faire si le son ne sort pas ?

Vérifiez que le mode silencieux (MUTING) n'est pas activé, que la source est correctement sélectionnée et que le réglage d'entrée audio (analogique/numérique) correspond à la connexion.

Comment utiliser le mode Surround ?

Appuyez sur SURROUND, puis tournez le sélecteur MULTI JOG ou utilisez les touches de la télécommande pour choisir un mode (Dolby, DTS, DSP, etc.).

Quelle est l'impédance recommandée des enceintes ?

L'impédance des enceintes doit être comprise entre 6 Ω et 16 Ω. Ne branchez pas d'enceintes d'impédance inférieure.

Comment réinitialiser le récepteur ?

Débranchez le cordon d'alimentation pendant quelques minutes, puis rebranchez-le. Les réglages présents peuvent être effacés.

Puis-je utiliser la télécommande pour commander d'autres appareils ?

Oui, la télécommande peut commander des téléviseurs, magnétoscopes, lecteurs DVD et décodeurs d'autres marques après avoir entré le code fabricant correspondant (voir pages 53-55).

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com en recherchant le modèle JVC RX-D702B.

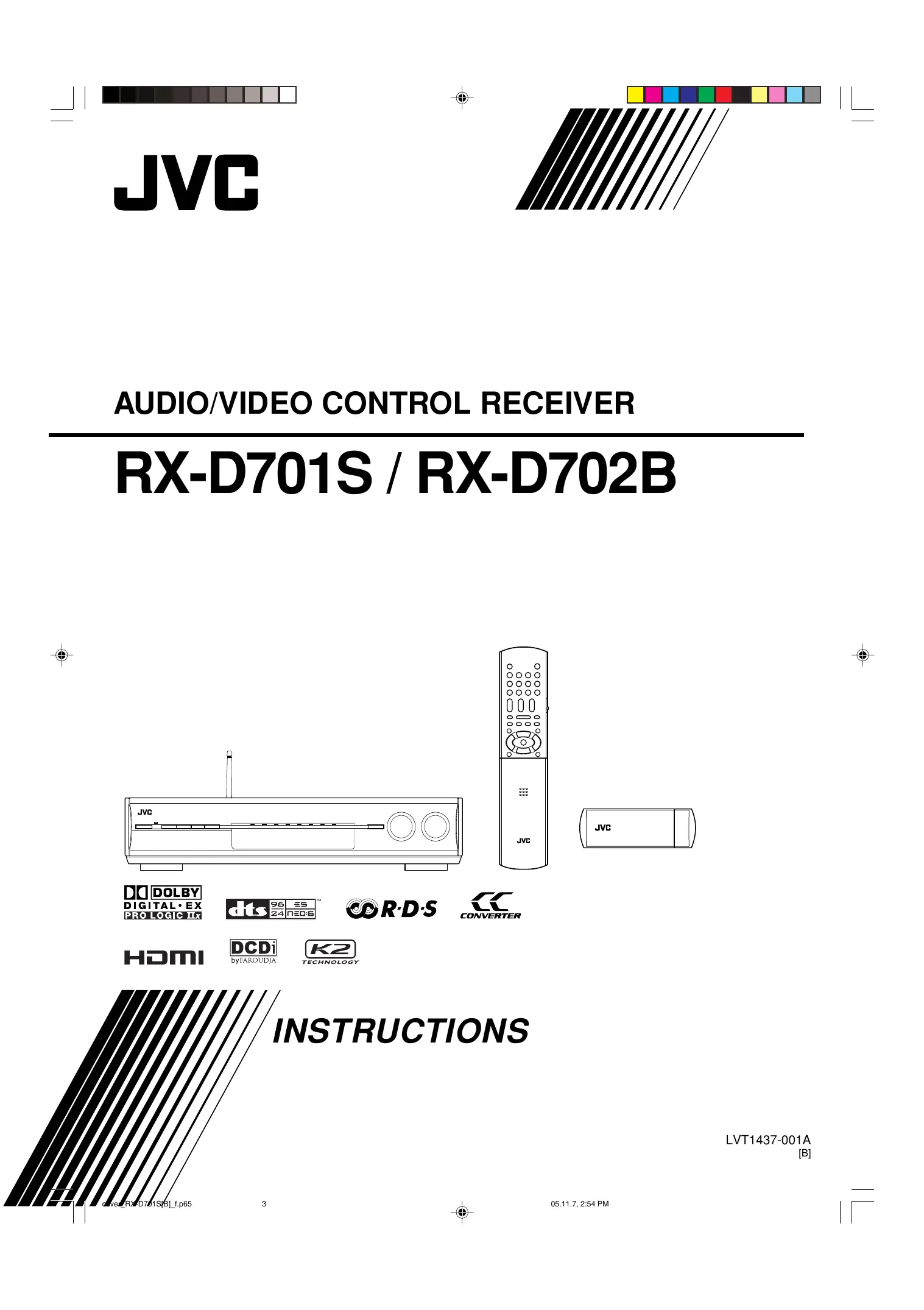

MODE D'EMPLOI RX-D702B JVC

RÉCEPTEUR AUDIO/VIDÉO

RX-D701S / RX-D702B

HDMI

INSTRUCTIONS

IMPORTANT pour le Royaume-Uni

NE COUPEZ PAS la fiche d'alimentation de cet appareil. Si la fiche fournie n'est pas adaptée aux prises de courant de votre domicile ou si le câble est trop court pour atteindre une prise, procurez-vous une rallonge appropriée approuvée pour la sécurité ou consultez votre revendeur.

VEILLEZ à ne remplacer le fusible que par un fusible identique du même type approuvé, comme celui d'origine.

Si, malgré tout, la fiche d'alimentation est coupée, assurez-vous de retirer le fusible et de jeter immédiatement la fiche, afin d'éviter tout risque de choc électrique dû à une connexion accidentelle au secteur.

Si ce produit n'est pas fourni avec une fiche d'alimentation, suivez les instructions ci-dessous :

IMPORTANT :

NE faites AUCUNE connexion à la borne marquée de la lettre E ou du symbole de terre de sécurité, ou de couleur verte ou verte et jaune.

Les fils du câble d'alimentation de ce produit sont colorés conformément au code suivant :

Bleu : Neutre

Marron : Phase

Comme ces couleurs peuvent ne pas correspondre aux marques de couleur identifiant les bornes de votre fiche, procédez comme suit :

Le fil de couleur bleue doit être connecté à la borne marquée de la lettre N ou de couleur noire.

Le fil de couleur marron doit être connecté à la borne marquée de la lettre L ou de couleur rouge.

EN CAS DE DOUTE, CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ.

Attention — bouton ⏻/| STANDBY/ON !

Débranchez la fiche d'alimentation pour couper complètement l'alimentation. Le bouton ⏻/I STANDBY/ON, quelle que soit sa position, ne déconnecte pas la ligne secteur. L'alimentation peut être commandée à distance.

ATTENTION

Pour réduire le risque de choc électrique, d'incendie, etc. :

1. Ne retirez pas les vis, les couvercles ou le boîtier.
2. N'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

• Ne bloquez pas les ouvertures ou les trous de ventilation. (Si les ouvertures ou les trous de ventilation sont bloqués par un journal ou un tissu, etc., la chaleur peut ne pas pouvoir s'échapper.)
• Ne placez aucune source de flamme nue, telle qu'une bougie allumée, sur l'appareil.
• Lors de la mise au rebut des piles, les problèmes environnementaux doivent être pris en compte et les règles ou lois locales régissant l'élimination de ces piles doivent être strictement respectées.
• N'exposez pas cet appareil à la pluie, à l'humidité, aux égouttements ou aux éclaboussures et ne placez aucun objet rempli de liquide, tel qu'un vase, sur l'appareil.

Informations pour les utilisateurs sur l'élimination des anciens équipements

Attention :

Ce symbole n'est valable que dans l'Union européenne.

[Union européenne]

Ce symbole indique que les équipements électriques et électroniques ne doivent pas être jetés avec les déchets ménagers ordinaires en fin de vie. Au lieu de cela, le produit doit être déposé dans un point de collecte applicable pour le recyclage des équipements électriques et électroniques, afin d'être traité, valorisé et recyclé conformément à votre législation nationale.

En éliminant correctement ce produit, vous contribuerez à préserver les ressources naturelles et à prévenir les effets négatifs potentiels sur l'environnement et la santé humaine qui pourraient autrement être causés par une mauvaise gestion des déchets de ce produit. Pour plus d'informations sur les points de collecte et le recyclage de ce produit, veuillez contacter votre mairie, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Des pénalités peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

(Utilisateurs professionnels)

Si vous souhaitez vous débarrasser de ce produit, veuillez consulter notre page web www.jvc-europe.com pour obtenir des informations sur la reprise du produit.

[Autres pays hors Union européenne]

Si vous souhaitez vous débarrasser de ce produit, veuillez le faire conformément à la législation nationale applicable ou à d'autres règles en vigueur dans votre pays pour le traitement des anciens équipements électriques et électroniques.

Informations réglementaires

Marquage CE

C€ 0560

INCLUT UN ÉQUIPEMENT NOTIFIÉ R&TTE Émetteur sans fil USB [2,4 GHz]

Pays où cet équipement est destiné à être utilisé

Cet équipement avec émetteur sans fil USB est destiné à être utilisé dans les pays indiqués dans le tableau de droite.

BE √	FR √	DE √	LU √	IT √
NL √	DK √	IE √	GR √	PT √
ES √	AT √	FI √	SE √	CH √
NO √	LI √	GB √	CZ √	HU √
PL √	SI √	SK √	EE √	LV √
LT √	CY √	MT √

Restrictions nationales

AVERTISSEMENT concernant la restriction d'utilisation de l'émetteur sans fil USB en Italie : s'il est utilisé en dehors de ses propres locaux, une autorisation générale est requise.

Précautions générales

Les modifications non approuvées par JVC peuvent annuler le droit de l'utilisateur à utiliser l'équipement.

ATTENTION : pour l'émetteur sans fil USB,

Pour respecter les directives d'exposition aux radiofréquences de la directive R&TTE, cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre l'émetteur et votre corps.

Attention : ventilation adéquate

Pour éviter tout risque de choc électrique et d'incendie et pour protéger contre les dommages.

Placez l'appareil comme suit :

Avant : aucun obstacle, espace ouvert.

Côtés : aucun obstacle à moins de 15 cm des côtés.

Dessus : aucun obstacle à moins de 15 cm du dessus.

Arrière : aucun obstacle à moins de 15 cm de l'arrière.

Dessous : aucun obstacle, placez-le sur une surface plane.

De plus, maintenez la meilleure circulation d'air possible, comme illustré.

Sol

CONSIGNES DE SÉCURITÉ

"QUELQUES CONSEILS À SUIVRE ET À ÉVITER POUR UNE UTILISATION SÛRE DE L'ÉQUIPEMENT"

Cet équipement a été conçu et fabriqué pour répondre aux normes de sécurité internationales, mais comme tout équipement électrique, des précautions doivent être prises pour obtenir les meilleurs résultats et assurer la sécurité.

À faire : Lisez le mode d'emploi avant d'utiliser l'équipement.

À faire : Assurez-vous que toutes les connexions électriques (y compris la prise secteur, les rallonges et les interconnexions entre les appareils) sont correctement effectuées et conformes aux instructions du fabricant. Éteignez et débranchez la prise secteur lors de l'établissement ou de la modification des connexions.

À faire : Consultez votre revendeur en cas de doute sur l'installation, le fonctionnement ou la sécurité de votre équipement.

À faire : Soyez prudent avec les panneaux ou portes en verre de l'équipement.

À ne pas faire : Ne continuez pas à utiliser l'équipement si vous doutez de son bon fonctionnement ou s'il est endommagé de quelque manière que ce soit—éteignez-le, débranchez la prise secteur et consultez votre revendeur.

À ne pas faire : Ne retirez aucun capot fixe car cela peut exposer à des tensions dangereuses.

À ne pas faire : Ne laissez pas l'équipement allumé sans surveillance, sauf s'il est spécifiquement indiqué qu'il est conçu pour un fonctionnement sans surveillance ou qu'il dispose d'un mode veille.

Éteignez l'équipement à l'aide de l'interrupteur et assurez-vous que votre famille sait comment le faire.

Des dispositions particulières peuvent être nécessaires pour les personnes infirmes ou handicapées.

N'utilisez pas d'appareils tels que des baladeurs ou des radios qui pourraient vous distraire des exigences de la sécurité routière. Il est illégal de regarder la télévision en conduisant.

N'écoutez pas de casque à volume élevé, car une telle utilisation peut endommager définitivement votre audition.

N'obstruez pas la ventilation de l'appareil, par exemple avec des rideaux ou des meubles rembourrés.

La surchauffe endommagera l'appareil et réduira sa durée de vie.

N'utilisez pas de supports de fortune et ne fixez jamais les pieds avec des vis à bois. Pour garantir une sécurité totale, installez toujours le support ou les pieds approuvés par le fabricant, avec les fixations fournies, conformément aux instructions.

N'exposez pas l'équipement électrique à la pluie ou à l'humidité.

PAR-DESSUS TOUT

— Ne laissez jamais personne, en particulier les enfants, insérer un objet dans les trous, fentes ou autres ouvertures du boîtier — cela pourrait entraîner un choc électrique mortel.

— Ne devinez jamais et ne prenez jamais de risques avec un équipement électrique quel qu'il soit — il vaut mieux être prudent que désolé !

Nous vous remercions d'avoir acheté l'un de nos produits JVC. Avant d'utiliser cet appareil, lisez attentivement ce manuel afin d'obtenir les meilleures performances possibles de votre appareil, et conservez ce manuel pour référence future.

Caractéristiques

Amplificateur numérique à rétroaction hybride

Le RX-D701S/RX-D702B est doté de l'amplificateur numérique à rétroaction hybride exclusif de JVC. Des composants et dispositifs de qualité supérieure, ainsi qu'une construction interne spéciale, vous garantissent un son exceptionnel.

USB SANS FIL

En utilisant l'émetteur sans fil USB fourni avec le RX-D701S/RX-D702B, le son reproduit depuis votre PC peut être transmis à ce récepteur. Vous pouvez choisir le PC comme autre source de lecture pour le RX-D701S/RX-D702B.

Compatible avec HDMI*

Le HDMI (High Definition Multimedia Interface) est l'interface standard pour la télévision de nouvelle génération. En connectant les sources, ce récepteur et le téléviseur avec des câbles HDMI, les signaux vidéo numériques et les signaux audio (y compris Dolby Digital, DTS) sont transmis par les câbles. Vous pouvez profiter de la vidéo et du son numériques sans conversion AD/DA avec une connexion facile. Comme le RX-D701S/RX-D702B prend en charge jusqu'à la version HDMI 1.1, ce récepteur peut transmettre numériquement du PCM 5.1 canaux avec des fréquences d'échantillonnage de 96 kHz et du PCM 2 canaux avec des fréquences d'échantillonnage de 192 kHz. (Ces signaux PCM sont appelés "PCM multicanal" dans ce manuel.) Vous pouvez profiter d'un son numérique sans détérioration. De plus, ce récepteur est compatible avec HDCP** (High-Bandwidth Digital Content Protection), et le contenu HDCP peut être visualisé si vous connectez un téléviseur compatible HDCP à ce récepteur.

* HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC. ** HDCP est l'abréviation de "High-Bandwidth Digital Content Protection", et est la technologie de contrôle de copie haute fiabilité sous licence de Digital Content Protection, LLC.

DAP 7.1 canaux (processeur acoustique numérique)

La technologie de simulation de champ sonore permet une recréation précise de l'ambiance des théâtres et des salles existants. Grâce au DSP (Digital Signal Processor) haute performance et à la mémoire de grande capacité, vous pouvez profiter d'un son surround 7.1 canaux en lisant des logiciels 2 canaux ou multicanal.

Technologie K2

La technologie K2 a été conçue pour permettre une reproduction audio naturelle, obtenant une réduction drastique de la distorsion numérique et créant une ambiance sonore originale avec une haute précision.

Convertisseur CC (Compression Compensative)

Le convertisseur CC élimine la gigue et les ondulations, obtenant une réduction drastique de la distorsion numérique en traitant les données musicales numériques en quantification 24 bits et en élargissant la fréquence d'échantillonnage à 128 kHz (pour les signaux fs 32 kHz)/176,4 kHz (pour les signaux fs 44,1 kHz)/192 kHz (pour les signaux fs 48 kHz). En utilisant le convertisseur CC, vous pouvez obtenir un champ sonore naturel à partir de n'importe quelle source.

Technologie DCDi

La technologie DCDi (Directional Correlational Deinterlacing), développée par Faroudja, élimine les bords en escalier générés lors de la conversion en balayage progressif. Avec DCDi, vous pouvez profiter d'images vidéo claires et fluides sur votre écran. Pour le RX-D701S/RX-D702B, cette fonction n'est appliquée que lorsque les signaux vidéo analogiques PAL sont transmis au récepteur.

Précautions

Sources d'alimentation

• Lorsque vous débranchez le récepteur de la prise murale, tirez toujours sur la fiche, pas sur le cordon d'alimentation secteur.
• Ne manipulez pas le cordon d'alimentation avec des mains mouillées.
• Si vous n'utilisez pas le récepteur pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

Ventilation

Les sept amplificateurs de puissance intégrés à ce récepteur génèrent de la chaleur à l'intérieur du boîtier.

Pour des raisons de sécurité, observez attentivement les points suivants :

• Assurez-vous que le récepteur est bien ventilé. Une mauvaise ventilation pourrait surchauffer et endommager le récepteur.
• Ne bloquez pas les ouvertures ou les trous de ventilation. (Si les ouvertures ou les trous de ventilation sont bloqués par un journal ou un tissu, etc., la chaleur peut ne pas pouvoir s'échapper.)

Autres

• Si un objet métallique ou un liquide tombe sur l'appareil, débranchez-le et consultez votre revendeur avant de continuer à l'utiliser.
• N'utilisez pas ce récepteur dans une salle de bain ou dans des endroits où il y a de l'eau.
• Ne placez pas de récipients remplis d'eau ou de liquides (tels que cosmétiques, médicaments, vases à fleurs, plantes en pot, tasses, etc.) sur ce récepteur.
• Ne démontez pas l'appareil car il ne contient aucune pièce réparable par l'utilisateur.

En cas de problème, débranchez le cordon d'alimentation et consultez votre revendeur JVC.

Identification des pièces 3

Pour commencer 6

Avant l'installation 6

Vérification des accessoires fournis 6

Mise en place des piles dans la télécommande 6

Connexion des antennes FM et AM (MW) 7

Connexion des enceintes 8

Connexion des composants vidéo 9

Connexion du cordon d'alimentation 16

Connexion USB 17

Opérations de base ...... 19

1 Mise sous tension 19

2 Sélection de la source à lire 19

3 Réglage du volume 20

Sélection du mode de décodage numérique 21

Coupure temporaire du son 21

Modification de la luminosité de l'affichage.... 21

Coupure de l'alimentation avec la minuterie de sommeil 22

Rendre les sons naturels 22

Réglages de base 23

Réglage automatique des informations des enceintes —Configuration Smart Surround 23

Éléments de réglage de base 25

Fonctionnement via les menus à l'écran 25

Boutons de fonctionnement du menu 25

Configuration du menu de réglage 26

Procédure de fonctionnement du menu 27

Réglage des éléments 28

Réglage des enceintes 28

Activation du réglage EX/ES/PLIIx—EX/ES/PLIIx ...... 30

Sélection du canal principal ou secondaire—DUAL MONO ..... 30

Réglage du son des basses 30

Utilisation du mode Midnight—MIDNIGHT 31

Réglage des bornes d'entrée numérique (DIGITAL IN) —DIGITAL IN 1/2/3 .... 31

Réglage du niveau de délai audio—AUDIO DELAY 32

Mémorisation du niveau de volume pour chaque source —ONE TOUCH OP 32

Sélection de la source pour la borne HDMI et les prises COMPONENT VIDEO—HDMI SELECT/CMPNT SELECT ..... 32

Sélection des signaux vidéo de sortie—VIDEO OUTPUT .... 33

Superposition des menus—SUPERIMPOSE .... 33

Réglage du mode de fonction automatique—AUTO MODE .... 33

Réglages sonores 34

Éléments de réglage de base 34

Fonctionnement via les menus à l'écran 34

Boutons de fonctionnement du menu 34

Configuration du menu de configuration 35

Procédure de fonctionnement du menu 36

Réglage des éléments 37

Réglage des niveaux de sortie des enceintes 37

Réglage des courbes d'égalisation —ÉGALISEUR NUMÉRIQUE 63 Hz/250 Hz/1 kHz/4 kHz/16 kHz ...... 38

Réglage des graves 38

Réglage des paramètres sonores pour les modes Surround/DSP 38

Opérations du tuner 40

Accord manuel des stations 40

Utilisation de l'accord préréglé 40

Sélection du mode de réception FM 41

Utilisation du système de données radio (RDS) pour recevoir les stations FM 42

Recherche d'un programme par codes PTY 43

Basculement temporaire vers le programme diffusé de votre choix 45

Création de champs sonores réalistes 46

Reproduction de l'ambiance d'un théâtre 46

Présentation des modes Surround 46

Présentation des modes DSP 48

Utilisation des modes Surround/DSP 49

Activation des modes Surround/DSP 50

Utilisation d'autres produits JVC 51

Utilisation de produits d'autres fabricants ..... 53

Dépannage 56

Spécifications 58

Identification des pièces

Pour ouvrir le couvercle de la télécommande, poussez ici puis faites glisser vers le bas.

Télécommande

Voir les pages entre parenthèses pour plus de détails.

1 Bouton TV/VIDEO (51, 53)

2 Boutons veille/marche (19, 51 – 55) ○/I AUDIO, TV ○/I, STB ○/I, VCR ○/I, DVR/DVD ○/I

3 • Boutons de sélection de source (19, 40, 51 – 55) TV, VCR, DVR/DVD, FM/AM, USB, AUX, VIDEO • Bouton STB CONT (55)

4 Bouton TV VOL (volume) +/- (51, 53)

5 Bouton CHANNEL +/-* (51 - 55)

6 • Boutons de fonctionnement pour composants vidéo* (51, 52, 54, 55) ●, ▶, REW, ◀◀◀, ■, ||, FF, ▶▶

- Boutons de fonctionnement du tuner (40) ● TUNING, TUNING ⊕

- Boutons de fonctionnement RDS (42, 43, 45) TA/NEWS/INFO, PTY SEARCH, ⏻ PTY, PTY ⊕

7 Bouton SETTING (25, 27)

8 • Boutons curseurs (▶, ◀, ▲, ▼) (25, 27, 28, 34, 36, 52, 55) • Bouton SET (25, 28, 34, 36)

9 Bouton ADJUST (34, 36)

10 Bouton VIDEO INPUT (20)

11 Bouton AUDIO INPUT (20)

12 Bouton DECODE MODE (21)

13 Bouton SURROUND (50)

14 Boutons de réglage de l'égaliseur numérique (38) D.EQ FREQ, D.EQ LEVEL +/-

15 Bouton CC CONVERTER (22)

16 Boutons de réglage des paramètres des modes Surround/DSP C (centre). TONE, EFFECT (38, 39)

17 Boutons de réglage des niveaux de sortie des enceintes et du caisson de graves (37) FRONT L +/-, FRONT R +/-, CENTER +/-, SUBWFR +/-, SURR L +/-, SURR R +/-, S.BACK L +/-, S.BACK R +/-

18 Bouton VOLUME +/- (20)

19 Sélecteur de mode DVR/DVD* (52, 55)

20 Bouton MUTING (21)

21 • Bouton DVD MENU* (52, 55) • Bouton DISPLAY (42)

22 Bouton EXIT (25, 28, 34, 36)

23 • Boutons numériques* (41, 51 – 55) 1 – 10, 0, +10, 100+ • Bouton RETURN (51) • Bouton FM MODE (41)

24 Bouton DIMMER (21)

25 Bouton MEMORY (40, 41)

26 Bouton SLEEP (22)

27 Bouton MIDNIGHT (31)

28 Bouton SMART S (surround). SETUP (23)

29 Bouton TEST (37)

* Ces boutons peuvent être utilisés pour faire fonctionner un enregistreur DVD ou un lecteur DVD JVC avec le sélecteur de mode réglé sur "DVR" ou "DVD" (voir page 52). Si ces boutons ne fonctionnent pas normalement, utilisez la télécommande fournie avec votre enregistreur DVD ou votre lecteur DVD. Reportez-vous également aux manuels fournis avec l'enregistreur DVD ou le lecteur DVD pour plus de détails.

• Lors de l'utilisation d'un enregistreur DVD (uniquement pour les produits JVC), réglez le sélecteur de mode (19) sur "DVR".
• Lors de l'utilisation d'un lecteur DVD, réglez le sélecteur de mode (19) sur "DVD".

Panneau avant

Comment ouvrir la porte avant

À l'intérieur de la porte d'entrée

Appuyez sur PUSH-OPEN.

1 Bouton ⏻/I STANDBY/ON et voyant de veille (19) 2 Bouton CC CONVERTER (22) 3 Bouton SETTING (25, 27) 4 Bouton ADJUST (34, 36) 5 Bouton SURROUND (50) 6 Voyant HDMI (10, 11, 13, 14, 20) 7 Voyants de source (19)

DVR/DVD, VCR, VIDEO, TV, USB, FM/AM, AUX

8 • Bouton SET (25, 28, 34, 36)

• Bouton TUNER PRESET (41)

9 • SÉLECTEUR DE SOURCE (19, 41) • MULTI JOG (25, 27, 28, 34, 36, 50) 10 Commande MASTER VOLUME (20) 11 Prise PHONES (21) 12 Terminal USB (17) 13 Prises d'entrée AUX (15) Terminal optique numérique, prise S-vidéo, prise VIDEO, Prises AUDIO 14 Fenêtre d'affichage (5) 15 Capteur de télécommande (6)

Fenêtre d'affichage

① Voyant ANALOG (20) ② Voyant DIGITAL et DIGITAL AUTO (20, 21) ③ Voyant DUAL MONO (30) ④ Voyant AUTO SURR (surround) (50) ⑤ Voyant HEADPHONE (21, 48) ⑥ Voyants d'opérations RDS (42, 45) RDS, TA, NEWS, INFO ⑦ Voyants d'opérations du tuner (40) TUNED, STEREO ⑧ Voyant DIGITAL EQ (38) ⑨ Voyant AUTO MUTING (41) ⑩ Voyant C (centre).TONE (39) ⑪ Voyant ONE TOUCH OPERATION (32) ⑫ Voyant INPUT ATT (atténuation) (38) ⑬ Voyant SLEEP (22)

⑭ Voyants de format de signal numérique (20, 21, 46, 47) LINEAR PCM, ☐ DIGITAL, dts, 96/24 ⑮ Voyants de signal et d'enceintes (22) ⑯ Voyant NEO:6 (47) ⑰ Voyant VIRTUAL SB (surround arrière) (49) ⑱ Voyant 3D-PHONIC (47, 48) ⑲ Voyant DSP (48) ⑳ Voyant PLⅡ et PLⅡx (46 – 48) ②1 Voyants CC CONVERTER 1 et CC CONVERTER 2 (22) ② Voyant AUTO MODE (33) ②3 Affichage principal ⑳ Voyant B (basse).BOOST (38) ⑲ Voyant MIDNIGHT (31) ②6 Indicateurs d'unité de fréquence MHz (pour les stations FM), kHz (pour les stations AM (PO))

Panneau arrière

1 Cordon d'alimentation (16) Prises COMPONENT VIDEO (Y, PB, PR) (10, 11, 13, 14) VIDEO(VCR) IN, DVR/DVD IN, MONITOR OUT 3 Bornes HDMI (10, 11, 13, 14) VIDEO(VCR) IN, DVR/DVD IN, MONITOR OUT 4 Bornes DIGITAL IN (16)

• Coaxial : 1(DVR/DVD) • Optique : 2(VIDEO)
• Optique : 3(TV)

5 Borne DIGITAL OUT (16) 6 • Borne USB WIRELESS ANTENNA (17) • Interrupteur USB WIRELESS (17) • Voyant USB WIRELESS (17) 7 Bornes ANTENNA (7)

8 Prise SUBWOOFER OUT (8) 9 Bornes AV IN/OUT (10, 11, 13) TV, VCR, DVR/DVD 10 Prises VIDEO (14) VIDEO (vidéo composite), S-VIDEO 11 Prises AUDIO (11, 14)

VIDEO IN, DVR/DVD IN

12 Prises DVD MULTI IN (12)

CENTER, SUBWOOFER, SURR – L, SURR – R

13 Bornes d'enceintes (8)

ENCEINTES SURROUND BACK, ENCEINTES SURROUND, ENCEINTE CENTRALE, ENCEINTES AVANT

Pour commencer

Avant l'installation

Précautions générales

• Assurez-vous que vos mains sont sèches.
• Coupez l'alimentation de tous les composants.
• Lisez les manuels fournis avec les composants que vous allez connecter.

Emplacements

• Installez le récepteur dans un endroit de niveau et à l'abri de l'humidité et de la poussière.
• La température autour du récepteur doit être comprise entre -5°C et 35°C.
• Assurez-vous qu'il y a une bonne ventilation autour du récepteur. Une mauvaise ventilation pourrait provoquer une surchauffe et endommager le récepteur.
• Laissez une distance suffisante entre le récepteur et le téléviseur.

Manipulation du récepteur

• N'insérez aucun objet métallique dans le récepteur.
• Ne démontez pas le récepteur et ne retirez pas les vis, les couvercles ou le boîtier.
• N'exposez pas le récepteur à la pluie ou à l'humidité.
• Ne tirez pas sur le cordon d'alimentation pour le débrancher. Lorsque vous débranchez le cordon, tenez toujours la fiche afin de ne pas endommager le cordon.
• Lorsque vous partez en voyage ou que vous vous absentez pendant une période prolongée, retirez la fiche de la prise murale. Une petite quantité d'énergie est toujours consommée lorsque le cordon d'alimentation est branché sur la prise murale.

Le récepteur est équipé d'un ventilateur de refroidissement intégré qui fonctionne lorsque le récepteur est allumé. Assurez-vous de laisser suffisamment de ventilation pour obtenir un effet de refroidissement suffisant.

ATTENTION :

Ne branchez pas la fiche d'alimentation secteur sur la prise murale avant d'avoir effectué toutes les connexions.

Vérification des accessoires fournis

Vérifiez que vous disposez bien de tous les accessoires suivants. Si quelque chose manque, contactez immédiatement votre revendeur.

• Télécommande (× 1)
• Piles (× 2) • Antenne cadre AM (MW) (× 1)
• Antenne FM (× 1) • Antenne USB sans fil (× 1)
• Émetteur USB sans fil (numéro de modèle : QAL0708-002) (× 1) • Câble d'extension USB (60 cm) (× 1)

Mise en place des piles dans la télécommande

Avant d'utiliser la télécommande, insérez d'abord les deux piles fournies.

1 Appuyez et faites glisser le couvercle du compartiment à piles à l'arrière de la télécommande.

2 Insérez les piles.

Assurez-vous de respecter la polarité : (+) avec (+) et (−) avec (−).

3 Replacez le couvercle.

Si la portée ou l'efficacité de la télécommande diminue, remplacez les piles. Utilisez deux piles sèches de type R6(SUM-3)/AA(15F).

- Les piles fournies sont pour la mise en service initiale. Remplacez-les pour une utilisation continue.

ATTENTION :

Suivez ces précautions pour éviter toute fuite ou fissure des piles :

• Placez les piles dans la télécommande en respectant la polarité : (+) avec (+) et (−) avec (−).
• Utilisez le bon type de piles. Des piles d'apparence similaire peuvent avoir une tension différente. • Remplacez toujours les deux piles en même temps.
• N'exposez pas les piles à la chaleur ou aux flammes.

Lors de l'utilisation de la télécommande, dirigez-la directement vers le capteur de télécommande situé sur le panneau avant.

Connexion des antennes FM et AM (MW)

Ne branchez pas la fiche d'alimentation secteur sur la prise murale tant que toutes les connexions ne sont pas terminées.

Connexion de l'antenne AM (MW)

Connectez l'antenne cadre AM (MW) fournie aux bornes AM LOOP.

Connectez le cordon blanc à la borne AM EXT, et le cordon noir à la borne 1/2.

Tournez le cadre jusqu'à obtenir la meilleure réception.

- Si la réception est mauvaise, connectez un fil extérieur simple gainé de vinyle (non fourni) à la borne AM EXT. Gardez l'antenne cadre AM (MW) connectée.

Connexion de l'antenne FM

Connectez l'antenne FM fournie à la borne FM 75 Ω COAXIAL à titre provisoire.

Déployez l'antenne FM fournie horizontalement.

- Si la réception est mauvaise, connectez une antenne FM extérieure (non fournie). Avant de fixer un câble coaxial de 75 Ω avec connecteur (IEC ou DIN 45325), débranchez l'antenne FM fournie.

REMARQUES

• Si le fil de l'antenne cadre AM (MW) est recouvert de vinyle, retirez le vinyle en le torsadant comme indiqué à droite.
• Assurez-vous que les conducteurs d'antenne ne touchent pas d'autres bornes, cordons de connexion ou le cordon d'alimentation. Cela pourrait entraîner une mauvaise réception.

Connexion des enceintes

Ne branchez pas la fiche d'alimentation secteur sur la prise murale tant que toutes les connexions ne sont pas terminées.

Schéma de disposition des enceintes

ATTENTIONS :

• Utilisez des enceintes avec l'IMPÉDANCE indiquée sur les bornes d'enceintes (6 Ω – 16 Ω).
• NE connectez PAS plus d'une enceinte à une borne d'enceinte.

Connexion des enceintes

Éteignez tous les appareils avant d'effectuer les connexions.

1 Torsadez et retirez l'isolant à l'extrémité de chaque câble d'enceinte. 2 Tournez le bouton dans le sens inverse des aiguilles d'une montre. 3 Insérez le câble d'enceinte.

- Pour chaque enceinte, connectez les bornes (+) et (−) du panneau arrière aux bornes (+) et (−) marquées sur les enceintes.

4 Tournez le bouton dans le sens des aiguilles d'une montre.

*Lors de l'utilisation d'une seule enceinte pour l'enceinte surround arrière

Vous pouvez profiter du son surround avec une seule enceinte surround arrière. Lors de l'utilisation d'une seule enceinte surround arrière, - réglez "S BACK OUT" sur "S BACK OUT: 1SPK" (voir page 29) et - connectez l'enceinte surround arrière à la borne de l'enceinte surround arrière gauche. (Aucun son ne sort de l'enceinte si vous la connectez à la borne de l'enceinte surround arrière droite.)

Connexion du caisson de basses amplifié

En connectant un caisson de basses, vous pouvez renforcer les basses ou reproduire les signaux LFE originaux enregistrés dans les logiciels numériques.

Connectez la prise d'entrée d'un caisson de graves amplifié à la prise SUBWOOFER OUT du panneau arrière, à l'aide d'un cordon avec fiches RCA (non fourni).

- Reportez-vous également au manuel fourni avec votre caisson de graves.

Après avoir connecté tous les enceintes et/ou un caisson de graves, réglez correctement les informations de configuration des enceintes pour obtenir le meilleur effet surround possible. Pour plus de détails, voir les pages 23, 24, 28 et 29.

REMARQUE

Vous pouvez placer un caisson de graves où vous voulez, car le son des basses est non directionnel. Normalement, placez-le devant vous.

Connexion des composants vidéo

Ne branchez pas la fiche d'alimentation secteur sur la prise murale tant que toutes les connexions ne sont pas terminées.

Fonction de conversion vidéo

Ce récepteur peut convertir les signaux vidéo provenant des composants vidéo. Le tableau ci-dessous montre quels signaux vidéo peuvent être convertis en quels signaux par la conversion vidéo.

Pour utiliser la fonction de conversion vidéo, vous devez effectuer les deux réglages ci-dessous lorsque vous avez terminé de connecter votre téléviseur et vos composants vidéo.

SORTIE VIDÉO :

Sélectionnez les réglages en fonction de la méthode de connexion de votre téléviseur. Voir les pages 10 et 33 pour plus de détails.

ENTRÉE VIDÉO :

Sélectionnez les réglages en fonction de la méthode de connexion de vos composants vidéo. Ce réglage est mémorisé pour chaque source. Voir les pages 11 à 15 et 20 pour plus de détails.

Les signaux vidéo convertis disponibles varient selon chaque composant source. Voir aussi les pages 10 à 15 pour plus de détails.

NOTES

• Les signaux HDMI et RVB ne peuvent pas être convertis en d'autres signaux vidéo.
• Avec les signaux HDMI transmis ou les signaux vidéo d'entrée convertis en signaux HDMI, l'image de lecture peut être déformée lorsque vous changez le mode de lecture (avance rapide, retour rapide ou pause, par exemple).

Avant de connecter les composants vidéo

À propos de HDMI

IMPORTANT :

Les signaux vidéo HDMI de la borne HDMI ne sont transmis que par la borne HDMI MONITOR OUT.

Par conséquent, si le téléviseur est connecté au récepteur par la borne AV IN/OUT (TV) ou les prises COMPONENT VIDEO (MONITOR OUT) et qu'un composant vidéo en lecture est connecté au récepteur par la borne HDMI (VIDEO (VCR) IN ou DVR/DVD IN), vous ne pouvez pas voir l'image de lecture sur le téléviseur.

À propos de SCART

Vous pouvez profiter des images et des sons des composants de lecture simplement en les connectant avec le câble SCART.

- Pour un décodeur analogique

Pour regarder ou enregistrer un programme brouillé sur votre magnétoscope, connectez le décodeur analogique à votre magnétoscope et sélectionnez la chaîne brouillée sur votre magnétoscope.

Si votre magnétoscope ne dispose pas d'une borne appropriée pour la connexion du décodeur, connectez le décodeur à votre téléviseur.

Reportez-vous également aux manuels fournis avec ces composants.

- Pour T-V LINK

• Vous pouvez utiliser la fonction T-V LINK si vous connectez un téléviseur et un magnétoscope compatibles T-V LINK à ce récepteur à l'aide de câbles SCART entièrement câblés. Pour plus de détails sur T-V LINK, reportez-vous également aux manuels fournis avec le téléviseur et le magnétoscope.
• Connectez un câble SCART à la borne EXT-2 du téléviseur compatible T-V LINK de JVC pour la fonction T-V LINK.
• Certains composants vidéo prennent en charge la communication de données comme T-V LINK. Pour plus de détails, reportez-vous également aux manuels fournis avec ces composants.

Spécifications des bornes SCART ○ : disponible, — : non disponible

			Terminal name
			TV	VCR	DVR/DVD
Input	Audio	L/R	○	○	○
	Video	Composite	○	○	○
		S-video (Y/C)	-	○	○
		RGB	-	○	○
Output	Audio	L/R	-	○	○
	Video	Composite	○*1	○*1	○*1
		S-video (Y/C)	○	-	-
		RGB	○	-	-
T-V LINK			○*2	○*2	○*2

*1 Les signaux entrants d'une borne SCART ne peuvent pas être sortis par la même borne SCART.

*2 Les signaux pour la fonction T-V LINK passent toujours par le récepteur.

REMARQUES

• Les signaux vidéo composites et les signaux S-vidéo peuvent être convertis en tous types de signaux sauf RVB. Voir ci-dessus pour plus de détails.
• Lorsque vous enregistrez une image de lecture avec un enregistreur DVD ou un magnétoscope connecté à ce récepteur, effectuez l'une des opérations suivantes.
• Réglez le réglage d'entrée vidéo (voir page 20) sur une valeur autre que "S" pour transmettre des signaux vidéo composites ou RVB à ce récepteur.
• Réglez "SORTIE VIDÉO" (voir page 33) sur "RVB/C" pour transmettre des signaux S-vidéo d'un composant de lecture à ce récepteur.

ATTENTION :

Si vous connectez un dispositif d'amélioration du son tel qu'un égaliseur graphique entre les composants source et ce récepteur, la sortie audio via ce récepteur peut être déformée.

■ Connexion d'un téléviseur :

Éteignez tous les composants avant de faire les connexions.

Sélectionnez la sortie vidéo appropriée (voir page 33) en fonction du terminal utilisé pour la connexion TV, en vous référant au tableau ci-dessous.

Connection method	VIDEO OUTPUT
HDMI	HDMI
Component	CMPNT
SCART (S-video)	S
SCART (RGB or composite)	RGB/C

A Vers l'entrée vidéo composante

- Connectez correctement Y, PB et PR.

B Vers l'entrée HDMI

C Vers la prise SCART

N'utilisez pas un téléviseur via un magnétoscope ou un téléviseur avec magnétoscope intégré ; sinon, l'image peut être déformée.

REMARQUES

• Pour profiter du son du téléviseur via ce récepteur ou pour enregistrer un programme TV avec un enregistreur DVD ou un magnétoscope connecté à ce récepteur, connectez également votre téléviseur avec le câble SCART lorsque vous le connectez avec le câble HDMI ou vidéo composante. Cependant, le réglage d'entrée du téléviseur peut passer à l'entrée SCART avec certains téléviseurs ou sources, indépendamment de la « SORTIE VIDÉO » (voir page 33).
• L'affichage à l'écran n'apparaît pas sur l'écran du téléviseur dans les conditions suivantes :

- Lorsque vous connectez votre téléviseur uniquement avec le câble HDMI et que vous réglez le réglage d'entrée vidéo (voir page 20) sur « HDMI ». Réglez le réglage d'entrée vidéo sur une valeur autre que « HDMI » pour utiliser l'affichage à l'écran.

- Lorsque vous connectez votre téléviseur uniquement avec le câble SCART et que vous réglez le réglage d'entrée vidéo sur « RGB ». Réglez le réglage d'entrée vidéo sur une valeur autre que « RGB » pour utiliser l'affichage à l'écran.

• Lors de la lecture audio et vidéo avec la connexion HDMI, le témoin HDMI sur le panneau avant s'allume.
• Sélectionnez le réglage d'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour plus de détails.
• Réglez le réglage d'entrée audio sur « HDMI » lorsque vous profitez du son avec la connexion HDMI. Voir « Sélection du réglage d'entrée audio » à la page 20.
• En utilisant un câble de conversion HDMI-DVI, vous pouvez connecter les composants source ou le téléviseur avec une sortie DVI. Lors de la connexion de ces composants ou du téléviseur, modifiez le réglage d'entrée audio sur une valeur autre que « HDMI ». (Voir page 20.)
• Ce récepteur est compatible avec les formats vidéo standard. Si des formats vidéo non standard arrivent, l'image peut ne pas s'afficher correctement sur le téléviseur.
• L'image sur le téléviseur peut ne pas avoir le même rapport hauteur/largeur que celui défini sur les sources.
• Lors de la connexion d'un téléviseur à ce récepteur avec un câble HDMI, le son entrant dans ce récepteur n'est pas transmis aux haut-parleurs du téléviseur. Vous ne pouvez profiter du son que via les haut-parleurs connectés à ce récepteur.
• Lors de la connexion d'un téléviseur à ce récepteur avec un câble HDMI, l'activation ou la désactivation d'une source, ou la modification fréquente des réglages d'entrée audio ou vidéo de ce récepteur peut provoquer un bruit ou interrompre le son et l'image. Dans ce cas, éteignez le récepteur puis rallumez-le.
• Lorsque vous profitez de contenus protégés par HDCP (High-Bandwidth Digital Content Protection, voir page 1), connectez un téléviseur compatible HDCP à ce récepteur, sinon l'image peut ne pas s'afficher correctement.
• Lorsque vous profitez de contenus HDCP, le son et l'image peuvent ne pas être transmis aux haut-parleurs et au téléviseur pendant quelques secondes au début pour confirmation.

■ Connexion d'un enregistreur ou lecteur DVD :

Éteignez tous les appareils avant de faire les connexions.

Sélectionnez l'ENTRÉE VIDÉO appropriée (voir page 20) en fonction de la connexion effectuée. Sinon, vous ne pourrez pas voir l'image de lecture sur le téléviseur.

Réglage d'entrée vidéo disponible pour chaque réglage de sortie vidéo :

○ : Disponible – : Non disponible

VIDEO OUTPUT	VIDEO INPUT
	HDMI	CMPNT	S	C	RGB
HDMI	○	○	○	○	-
CMPNT	-	○	○	○	-
S	-	-	○	○	-
RGB/C	-	-	○	○	○

A Vers la sortie HDMI B Vers la sortie vidéo composante

- Connectez correctement Y, P_B et P_R.

C Vers la sortie canal audio gauche/droite D Vers la prise SCART

NOTES

• Ne connectez pas différents composants aux prises AUDIO DVR/DVD IN et à la borne AV IN/OUT (SCART) DVR/DVD ; sinon, les sons des deux composants sortent en même temps des enceintes.
• Lors de la lecture audio et vidéo avec la connexion HDMI, le témoin HDMI sur la face avant s'allume.
• Sélectionnez le réglage d'entrée audio et vidéo selon la méthode de connexion. Voir page 20 pour plus de détails.
• Réglez le réglage d'entrée audio sur « HDMI » lorsque vous profitez du son avec la connexion HDMI. Voir « Sélection du réglage d'entrée audio » à la page 20.
• En utilisant un câble de conversion HDMI-DVI, vous pouvez connecter les composants source ou le téléviseur avec sortie DVI. Lors de la connexion de ces composants ou du téléviseur, changez le réglage d'entrée audio sur un réglage autre que « HDMI ». (Voir page 20.)
• En plus d'utiliser le câble HDMI, vous pouvez également profiter du son numérique à l'aide d'un câble audio numérique (coaxial ou optique). À la sortie d'usine, la borne coaxiale numérique (DIGITAL IN 1 (DVR/DVD)) à l'arrière du récepteur est réglée pour un enregistreur DVD et un lecteur DVD. Pour plus de détails sur la connexion audio numérique, voir page 16.
• Si votre enregistreur DVD ou lecteur DVD est équipé de bornes de sortie analogique multicanal, vous pouvez profiter du son enregistré en DVD-Audio en connectant votre enregistreur DVD ou lecteur DVD aux prises DVD MULTI IN. Voir page 12 pour plus de détails. Lorsque vous profitez du son enregistré en DVD-Audio avec une connexion HDMI, voir « Lorsque vous profitez du son enregistré en DVD-Audio... » à la page 12.
• Lorsque vous profitez du son PCM multicanal avec le réglage d'entrée audio réglé sur « HDMI » (voir page 20), certaines fonctions ne sont pas disponibles. Voir page 12 pour plus de détails.

Lorsque vous connectez un enregistreur DVD ou un lecteur DVD avec ses sorties analogiques discrètes (DVD MULTI IN) :

Si votre enregistreur DVD ou lecteur DVD possède des prises de sortie analogique 5.1 canaux, utilisez la connexion ci-dessous. Lors de la lecture d'un disque DVD-Audio, les sons originaux de haute qualité peuvent être reproduits en utilisant cette connexion.

Pour la connexion vidéo, voir page 11.

Éteignez tous les composants avant d'effectuer les connexions.

REMARQUE

Ne connectez pas différents composants aux prises DVD MULTI IN et à la borne AV IN/OUT (SCART) DVR/DVD (voir page 11) ; sinon, les sons des deux composants sortent en même temps des enceintes.

A Vers la sortie audio du canal surround gauche/droit B Vers la sortie audio du canal central C Vers la sortie audio du canal avant gauche/droit D Vers la sortie du caisson de graves

Lorsque vous écoutez un son enregistré en DVD-Audio...

Vous pouvez profiter du son enregistré en DVD-Audio aussi bien par méthode analogique que numérique.

- Méthode analogique :

- connectez votre enregistreur ou lecteur DVD à ce récepteur selon le schéma ci-dessus.

- sélectionnez « A MULTI » dans le réglage d'entrée audio. (Voir page 20.)

- Méthode numérique :

• connectez votre enregistreur ou lecteur DVD et votre téléviseur à ce récepteur avec les câbles HDMI. (Voir page 11.)
• sélectionnez « HDMI » dans le réglage d'entrée audio. (Voir page 20.)

REMARQUES

• Lorsque vous sélectionnez « A MULTI » dans le réglage d'entrée audio ou lorsque des signaux PCM multicanaux (voir page 47) arrivent avec la sélection « HDMI » dans le réglage d'entrée audio, vous ne pouvez écouter que les sons des canaux avant (gauche et droit) avec un casque. Le mode CASQUE 3D (voir page 48) n'est pas disponible.
• Lorsque vous sélectionnez « A MULTI » dans le réglage d'entrée audio ou lorsque des signaux PCM multicanaux (voir page 47) arrivent avec la sélection « HDMI » dans le réglage d'entrée audio, les éléments suivants ne sont pas disponibles :
• MODE DE DÉCODAGE (voir page 21)
• Convertisseur CC (voir page 22)
• EX/ES/PLIIx (voir page 30) – DUAL MONO (voir page 30) – SUBWOOFER OUT (voir page 30) – CROSSOVER (voir page 31) – LFE ATT (voir page 31)
• MIDNIGHT (voir page 31) – AUDIO DELAY (voir page 32) – DIGITAL EQ 63Hz/250Hz/1kHz/4kHz/16kHz (voir page 38) – BASS BOOST (voir page 38)
• INPUT ATT (voir page 38) – Paramètres sonores pour les modes Surround/DSP (voir pages 38 et 39) – Modes Surround/DSP (voir pages 46 à 50)
• Lorsque vous écoutez un son enregistré en DVD-Audio via la connexion HDMI, utilisez un enregistreur DVD ou un lecteur DVD compatible avec la version HDMI 1.1.

■ Connexion d'un magnétoscope :

Éteignez tous les appareils avant de procéder aux connexions.

Sélectionnez l'entrée vidéo appropriée (voir page 20) en fonction de la connexion effectuée. Sinon, vous ne pourrez pas visualiser l'image de lecture sur le téléviseur.

Réglages d'entrée vidéo disponibles pour chaque réglage de sortie vidéo :

○ : disponible – : non disponible

VIDEO OUTPUT	VIDEO INPUT
	HDMI	CMPNT	S	C	RGB
HDMI	○	○	○	○	-
CMPNT	-	○	○	○	-
S	-	-	○	○	-
RGB/C	-	-	○	○	○

A Vers la sortie HDMI B Vers la sortie vidéo composante - Connectez correctement Y, PB et PR. C Vers la prise SCART

REMARQUES

• Lors de la lecture audio et vidéo avec la connexion HDMI, le témoin HDMI sur la face avant s'allume.
• Sélectionnez le réglage d'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour plus de détails.
• Réglez le réglage d'entrée audio sur « HDMI » lorsque vous profitez du son avec la connexion HDMI. Voir « Sélection du réglage d'entrée audio » à la page 20.
• En plus d'utiliser le câble HDMI, vous pouvez également profiter du son numérique à l'aide d'un câble audio numérique (coaxial ou optique). Pour plus de détails sur la connexion audio numérique, voir page 16.
• Lors du raccordement d'un magnétoscope avec un câble HDMI ou un câble vidéo composante, réglez « HDMI SELECT » ou « CMPNT SELECT » sur « VCR ». (Voir page 32.)

■ Raccordement d'un autre appareil vidéo aux prises VIDEO IN :

Éteignez tous les appareils avant d'effectuer les raccordements.

← : sens du signal

Sélectionnez l'entrée vidéo appropriée (voir page 20) en fonction du raccordement effectué. Sinon, vous ne pourrez pas visualiser l'image de lecture sur le téléviseur.

Réglages d'entrée vidéo disponibles pour chaque sortie vidéo : ○ : disponible – : non disponible

VIDEO OUTPUT	VIDEO INPUT
	HDMI	CMPNT	S	C	RGB
HDMI	○	○	○	○	-
CMPNT	-	○	○	○	-
S	-	-	○	○	-
RGB/C	-	-	○	○	-

A Vers la sortie HDMI B Vers la sortie vidéo composante - Connectez correctement Y, P_B et P_R. C Vers la sortie audio des canaux gauche/droit D Vers la sortie vidéo composite E Vers la sortie S-vidéo

REMARQUES

• Lors de la lecture audio et vidéo avec la connexion HDMI, le témoin HDMI sur la face avant s'allume.
• Sélectionnez le réglage d'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour plus de détails.
• Réglez le réglage d'entrée audio sur « HDMI » lorsque vous souhaitez profiter du son avec la connexion HDMI. Voir « Sélection du réglage d'entrée audio » à la page 20.
• En plus d'utiliser le câble HDMI, vous pouvez également profiter du son numérique à l'aide d'un câble audio numérique (coaxial ou optique). À la sortie d'usine, la borne optique numérique (DIGITAL IN 2 (VIDEO)) à l'arrière du récepteur est réglée pour un appareil vidéo autre qu'un enregistreur DVD ou un lecteur DVD. Pour plus de détails sur la connexion audio numérique, voir page 16.
• Lors du raccordement d'un autre appareil vidéo avec un câble HDMI ou un câble vidéo composante, réglez « HDMI SELECT » ou « CMPNT SELECT » sur « VIDEO ». (Voir page 32.)

■ Raccordement d'un appareil vidéo aux prises d'entrée AUX :

Les prises d'entrée AUX sur la face avant (à l'intérieur de la porte avant) sont pratiques pour connecter et déconnecter fréquemment l'appareil.

Avant d'effectuer les connexions, appuyez sur PUSH-OPEN pour révéler les prises.

Pour profiter de la lecture du composant connecté à ces prises, sélectionnez "AUX" comme source (voir page 19).

Comment ouvrir la porte avant

: courant de signal

Sélectionnez l'ENTRÉE VIDÉO appropriée (voir page 20) en fonction de la connexion que vous avez effectuée. Sinon, vous ne pourrez pas visualiser l'image de lecture sur le téléviseur.

Réglages d'entrée vidéo disponibles pour chaque réglage de sortie vidéo : ○ : Disponible – : Non disponible

VIDEO OUTPUT	VIDEO INPUT
	HDMI	CMPNT	S	C	RGB
HDMI	-	-	○	○	-
CMPNT	-	-	○	○	-
S	-	-	○	○	-
RGB/C	-	-	○	○	-

A Vers la sortie audio gauche/droite B Vers la sortie vidéo composite C Vers la sortie S-vidéo D Vers la sortie optique numérique

REMARQUE

Sélectionnez le réglage d'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour plus de détails.

Connexion audio numérique

Ce récepteur est équipé de trois bornes d'entrée numériques (une borne coaxiale numérique et deux bornes optiques numériques) et d'une borne de sortie numérique à l'arrière du récepteur.

Pour reproduire le son numérique, utilisez la connexion audio numérique en plus des méthodes de connexion audio analogique décrites aux pages 10 à 15.

Câble coaxial numérique (non fourni)

Câble optique numérique (non fourni)

Éteignez tous les composants avant d'effectuer les connexions.

- Lorsque vous connectez d'autres composants, consultez également leurs manuels.

■ Bornes d'entrée numériques

Si le composant possède une borne de sortie coaxiale numérique, connectez-la à la borne 1(DVR/DVD) à l'aide d'un câble coaxial numérique (non fourni).

Si le composant possède une borne de sortie optique numérique, connectez-la à la borne 2(VIDEO) ou 3(TV) à l'aide d'un câble optique numérique (non fourni).

Avant de connecter un câble optique numérique, retirez le bouchon de protection.

REMARQUES

- À la sortie d'usine, les bornes d'entrée numériques (DIGITAL IN) à l'arrière du récepteur sont configurées pour être utilisées avec les composants suivants :

• 1(DVR/DVD) : pour un enregistreur DVD ou un lecteur DVD
• 2(VIDEO) : pour le composant connecté aux prises d'entrée vidéo (VIDEO IN) à l'arrière du récepteur
• 3(TV) : pour le téléviseur

Si vous connectez d'autres composants, modifiez correctement le réglage des bornes d'entrée numérique (DIGITAL IN). Voir « Réglage des bornes d'entrée numérique (DIGITAL IN)—DIGITAL IN 1/2/3 » à la page 31.

- Sélectionnez le mode d'entrée numérique correct. Voir « Sélection du réglage d'entrée audio » à la page 20.

■ Borne de sortie numérique

Vous pouvez connecter tout composant numérique disposant d'une borne d'entrée optique numérique.

REMARQUES

• Le format du signal numérique transmis par la borne DIGITAL OUT est identique à celui du signal d'entrée. Par exemple, lorsque des signaux DTS arrivent, les signaux DTS sont transmis.
• Les signaux audio numériques arrivant par les bornes suivantes ne peuvent pas être transmis par la borne DIGITAL OUT :
• borne USB WIRELESS ANTENNA
• borne USB – borne HDMI VIDEO (VCR) IN et borne HDMI DVR/DVD IN

Branchement du cordon d'alimentation

Lorsque toutes les connexions audio/vidéo ont été effectuées, branchez la fiche du cordon d'alimentation sur la prise murale. Assurez-vous que les fiches sont insérées fermement. Le témoin de veille s'allume en rouge.

PRÉCAUTIONS :

• Ne touchez pas le cordon d'alimentation avec des mains mouillées.
• Ne modifiez pas, ne tordez pas et ne tirez pas sur le cordon d'alimentation, et ne posez pas d'objets lourds dessus, ce qui pourrait provoquer un incendie, une électrocution ou d'autres accidents.
• Si le cordon est endommagé, consultez un revendeur et faites remplacer le cordon d'alimentation par un neuf.

REMARQUES

• Tenez le cordon d'alimentation éloigné des câbles de connexion et de l'antenne. Le cordon d'alimentation peut provoquer du bruit ou des interférences à l'écran.
• Les réglages prédéfinis tels que les chaînes préréglées et le réglage du son peuvent être effacés en quelques jours dans les cas suivants :

- Lorsque vous débranchez le cordon d'alimentation.

- Lorsqu'une panne de courant se produit.

- Lorsque vous débranchez le cordon d'alimentation alors que le récepteur est allumé et que vous le rebranchez, le récepteur passe en mode veille.

Connexion USB

Ce récepteur est équipé d'une borne USB sur le panneau avant et d'une borne USB WIRELESS ANTENNA à l'arrière. Vous pouvez profiter du son reproduit par votre PC avec l'une des méthodes suivantes :

① connecter une antenne USB sans fil (fournie) à la borne USB WIRELESS ANTENNA et un émetteur USB sans fil (fourni) à votre PC. (USB WIRELESS) ② connecter votre PC à la borne USB avec un câble USB (non fourni). (USB TERMINAL)

Lorsque vous connectez votre PC pour la première fois, suivez la procédure ci-dessous.

• N'oubliez pas que vous ne pouvez envoyer aucun signal ni aucune donnée de ce récepteur à votre PC.
• Utilisez le câble d'extension USB (fourni) s'il est difficile de connecter directement l'émetteur au connecteur USB ou si l'émetteur gêne d'autres connecteurs USB.

IMPORTANT :

Vérifiez que votre PC équipé d'un lecteur de CD-ROM fonctionne sous Windows® 98 SE*, Windows® Me*, Windows® 2000* ou Windows® XP* et préparez son CD-ROM.

Préparation

① Pour USB WIRELESS

Assurez-vous d'effectuer la communication USB WIRELESS avant la connexion et l'installation du récepteur. Pendant la procédure, vous devez vérifier l'état de la lampe à l'arrière du récepteur (allumée ou clignotante).

1 Connectez l'antenne à la borne USB WIRELESS ANTENNA sur le panneau arrière.

- Serrez la vis avec l'antenne verticale.

2 Allumez votre PC.

- Si le PC a été allumé, quittez toutes les applications en cours d'exécution.

3 Connectez le transmetteur USB sans fil au connecteur USB du PC.

Avant de connecter le transmetteur au PC, retirez le capot du transmetteur.

Lorsque vous connectez le transmetteur, les pilotes USB sont installés. Les voyants POWER et PLAYER du transmetteur s'allument.

4 Allumez le récepteur, puis faites glisser l'interrupteur USB WIRELESS à l'arrière sur "ID LEARNING" et sélectionnez la source "USB WIRELESS". Lorsque vous faites glisser l'interrupteur, le voyant de l'interrupteur commence à clignoter.

5 Réglez le volume au minimum.

IMPORTANT :

Réglez toujours le volume sur "0" lors de la connexion ou de la déconnexion d'un autre équipement.

6 Maintenez enfoncée la touche ID sur le transmetteur pour établir une communication sans fil avec le récepteur.

Lorsque vous maintenez la touche enfoncée, le voyant ID du transmetteur clignote.

Lorsque le récepteur reconnaît le transmetteur, le voyant à l'arrière du récepteur cesse de clignoter et s'allume.

7 Faites glisser l'interrupteur du récepteur sur "ON".

- Si vous ne le faites pas, aucun signal sonore n'est transmis au récepteur.

REMARQUES

• La distance de portée du signal est d'environ 30 m, mais elle peut varier selon les conditions d'utilisation et les circonstances.
• Le voyant PLAYER de l'émetteur clignote en continu lors du démarrage du logiciel de lecture sur votre PC.
• Si aucun signal n'est transmis par l'émetteur pendant environ 30 minutes, l'émetteur passe en mode « veille ». Les indicateurs « L » et « R » disparaissent de l'affichage.
• Bien que l'émetteur puisse devenir chaud, cela n'est pas un dysfonctionnement.

② Pour la borne USB

1 Allumez votre PC.

- Si le PC est déjà allumé, quittez toutes les applications en cours d'exécution.

2 Allumez le récepteur et sélectionnez la source « USB TERMINAL ».

3 Réglez le volume au minimum.

IMPORTANT :

Réglez toujours le volume sur « 0 » lors de la connexion ou de la déconnexion d'un autre équipement.

4 Connectez le récepteur au PC à l'aide d'un câble USB (non fourni).

- Utilisez un câble « fiche USB série A vers fiche B » pour la connexion.

Comment installer les pilotes USB

La procédure suivante est décrite en utilisant la version anglaise de Windows ^® XP. Si votre PC fonctionne avec une version différente du système d'exploitation ou dans une autre langue, les écrans affichés sur le moniteur de votre PC différeront de ceux utilisés dans la procédure suivante.

La procédure suivante s'applique à la fois à USB WIRELESS et à USB TERMINAL.

Les pilotes USB sont installés automatiquement.

- Si les pilotes USB ne sont pas installés automatiquement, installez-les en suivant les instructions affichées à l'écran du PC.

2 Vérifiez que les pilotes sont correctement installés.

1. Ouvrez le Panneau de configuration de votre PC : sélectionnez [Démarrer] → [Panneau de configuration].
2. Sélectionnez [Système] → [Matériel] → [Gestionnaire de périphériques] → [Contrôleurs audio, vidéo et jeu] → [Contrôleurs de bus USB universels].
3. La fenêtre suivante apparaît et vous pouvez vérifier si les pilotes sont installés.

Le PC est maintenant prêt pour la lecture via la connexion USB.

Une fois l'installation terminée, vous pouvez utiliser votre PC comme source de lecture. Le PC reconnaît automatiquement le récepteur chaque fois que l'émetteur est connecté au PC ou que le câble USB est connecté entre le PC et le récepteur alors que le récepteur est sous tension.

- Lorsque vous n'utilisez pas le PC comme source de lecture, déconnectez l'émetteur ou le câble USB.

Pour lire les sons sur le PC, reportez-vous aux manuels fournis avec l'application de reproduction sonore installée sur le PC. Démarrez l'application après que le périphérique USB est reconnu.

Lors de la lecture avec USB WIRELESS, connectez l'émetteur et orientez-le vers l'antenne. Si des obstacles se trouvent entre eux, la lecture sera interrompue ou la communication sans fil sera annulée.

Si du bruit apparaît pendant la lecture ou si la lecture est interrompue avec USB WIRELESS, essayez les mesures suivantes :

• Appuyez sur CHANNEL sur l'émetteur pour rechercher une autre fréquence. Chaque fois que vous appuyez sur CHANNEL, la fréquence avance d'un canal à partir de CH 1 jusqu'à CH 13.
• Maintenez enfoncé CHANNEL pendant plus de trois secondes pour que l'émetteur détecte automatiquement la meilleure fréquence.

Si aucun son ne sort des enceintes, vérifiez les points suivants :

Pour USB SANS FIL et USB TERMINAL

– vérifier que le périphérique USB est correctement reconnu. - vérifier que le logiciel de lecture sur votre PC est compatible avec le périphérique USB. – ouvrir le Panneau de configuration sur votre PC, sélectionner [Sons et périphériques audio] → onglet [Audio] → [Lecture de son] → [Périphérique par défaut], et vérifier que [Périphérique par défaut] est réglé sur [Périphérique audio USB].

Pour USB SANS FIL

• sélectionner "USB SANS FIL" comme source.
• connecter correctement l'émetteur sans fil USB avec l'interrupteur USB SANS FIL du récepteur sur "ON".
• maintenir une distance appropriée entre le récepteur et votre PC.
• vérifier que le voyant ID sur l'émetteur et les indicateurs de signal "L" et "R" sur l'écran s'allument.

Pour USB TERMINAL

– sélectionner "USB TERMINAL" comme source. - connecter correctement le câble USB.

REMARQUES

• NE PAS éteindre le récepteur ni déconnecter l'émetteur ou le câble USB pendant l'installation des pilotes et pendant plusieurs secondes pendant que votre PC reconnaît le récepteur.
• Si votre PC ne reconnaît pas le récepteur, déconnecter l'émetteur ou le câble USB et le reconnecter. Si cela ne fonctionne toujours pas, redémarrer Windows.
• Les pilotes installés ne peuvent être reconnus que lorsque l'émetteur est connecté à votre PC ou que le câble USB est connecté entre le récepteur et votre PC.
• Le son peut ne pas être lu correctement—interrompu ou dégradé—en raison des paramètres et des spécifications de votre PC.
• Dans le cas où l'émetteur a une influence sur les systèmes sans fil (basés sur IEEE 802.11b/11g, le téléphone sans fil et le four à micro-ondes), essayez les mesures ci-dessous :

- Appuyez sur CHANNEL sur l'émetteur pour rechercher une autre fréquence. Chaque pression sur CHANNEL fait avancer la fréquence d'un canal, du canal 1 au canal 13.

• Maintenez CHANNEL enfoncé pendant plus de trois secondes pour que l'émetteur détecte automatiquement la meilleure fréquence.
• Pour maintenir la distance entre l'émetteur et l'antenne LAN, utilisez la rallonge fournie.

- Utilisez un câble USB (version 1.1 ou ultérieure). La longueur recommandée est de 1,5 m.

* Microsoft ^® , Windows ^® 98 SE, Windows ^® Me, Windows ^® 2000 et Windows ^® XP sont des marques déposées de Microsoft Corporation.

Opérations de base

Voyants de source

1 Mise sous tension

Appuyez sur ⏻/1 STANDBY/ON (ou ⏻/1 AUDIO sur la télécommande).

Le voyant de veille s'éteint et le voyant de source de la source actuelle s'allume en rouge.

Le nom de la source actuelle apparaît.

Pour éteindre l'appareil (mise en veille)

Appuyez à nouveau sur Ⓧ/I STANDBY/ON (ou Ⓧ/I AUDIO sur la télécommande).

Le voyant de veille s'allume en rouge.

REMARQUES

• Une petite quantité d'énergie est consommée en mode veille. Pour couper complètement l'alimentation, débranchez le cordon d'alimentation secteur.
• Allumer une source avant de mettre le récepteur sous tension peut provoquer un bruit ou interrompre le son et l'image. Dans ce cas, éteignez la source et le récepteur, puis rallumez le récepteur avant de rallumer la source.

2 Sélectionnez la source à lire

Sur la face avant :

Tournez le SÉLECTEUR DE SOURCE jusqu'à ce que le nom de la source souhaitée apparaisse à l'écran.

Le voyant de la source correspondant à la source sélectionnée s'allume en rouge.

- Lorsque vous tournez le SÉLECTEUR DE SOURCE, la source change comme suit :

DVR/DVD:	Select this for the DVD recorder or DVD player.
VCR:	Select this for the VCR.
VIDEO:	Select this for the component connected to the VIDEO IN jacks on the rear of the receiver.
TV:	Select this for the TV.
USB WIRELESS:	Select this for the PC component using a wireless equipment.
USB TERMINAL:	Select this for the PC component.
FM:	Select this for an FM broadcast.
AM:	Select this for an AM (MW) broadcast.
AUX:	Select this for the component connected to the AUX jacks on the front panel (inside the front door).

Depuis la télécommande :

Appuyez sur l'un des boutons de sélection de source.

• Pour « USB WIRELESS » et « USB TERMINAL », appuyez sur USB. Chaque pression sur USB alterne entre « USB WIRELESS » et « USB TERMINAL ».
• Pour « FM » et « AM », appuyez sur FM/AM. Chaque pression sur FM/AM alterne entre « FM » et « AM ».

REMARQUE

Lors de la connexion d'un composant vidéo à la borne HDMI VIDEO (VCR) IN ou aux prises COMPONENT VIDEO (VCR) IN, « VCR » et « VIDEO » sont attribués à la source sélectionnée dans « HDMI SELECT » et « CMPNT SELECT » (voir page 32).

Sélection du réglage d'entrée vidéo

Sélectionnez le réglage d'entrée vidéo approprié selon la méthode de connexion des pages 10 à 15.

Depuis la télécommande uniquement :

Appuyez sur VIDEO INPUT pour sélectionner le réglage d'entrée vidéo.

• Chaque pression sur le bouton change le réglage d'entrée comme suit. Ce réglage est mémorisé pour chaque source.

REMARQUES

• Lorsque « DVR/DVD » ou « VCR » est sélectionné comme source et que « VIDEO OUTPUT » (voir page 33) est réglé sur « RGB/C », le réglage d'entrée vidéo change entre « RGB », « S » et « C ».
• Pour « VCR » et « VIDEO », vous pouvez sélectionner « HDMI » et « CMPNT » pour la source que vous avez assignée dans « HDMI SELECT » et « CMPNT SELECT » (voir page 32).
• Lorsque le réglage d'entrée vidéo et le réglage d'entrée audio sont tous deux réglés sur « HDMI », changer le réglage d'entrée vidéo change également le réglage d'entrée audio en conséquence.

Sélection du réglage d'entrée audio

Sélectionnez le réglage d'entrée audio approprié selon la méthode de connexion (analogique ou numérique) des pages 10 à 16.

- En cas de connexion numérique utilisant les bornes à l'arrière du récepteur, vous devez également sélectionner la borne d'entrée numérique correcte. (Voir « Réglage des bornes d'entrée numérique (DIGITAL IN) — DIGITAL IN 1/2/3 » à la page 31.)

Depuis la télécommande uniquement :

Appuyez sur AUDIO INPUT pour sélectionner le réglage d'entrée audio.

• Chaque pression sur le bouton change le réglage d'entrée audio comme suit. Ce réglage est mémorisé pour chaque source.

HDMI (pour « DVR/DVD », « VIDEO » et « VCR ») :

Sélectionnez pour la source avec connexion HDMI. Le récepteur détecte automatiquement le format du signal entrant, puis l'indicateur de format de signal numérique (LINEAR PCM, DOLBY DIGITAL, dts ou dts 96/24) pour le signal détecté s'allume, et le témoin HDMI sur la face avant s'allume.

DIGITAL* : sélectionnez ce réglage pour l'entrée numérique. Le récepteur détecte automatiquement le format du signal entrant, puis l'indicateur de format du signal numérique (LINEAR PCM, ☐ DIGITAL, dts ou dts 96/24) s'allume pour le signal détecté.

ANALOG* : sélectionnez ce réglage pour l'entrée analogique. L'indicateur (ANALOGUE) ANALOG s'allume sur l'afficheur.

A MULTI (uniquement pour "DVR/DVD") :

Sélectionnez cette option lors du raccordement d'un enregistreur DVD ou d'un lecteur DVD aux prises DVD MULTI IN (voir page 12). L'indicateur ANALOG s'allume sur l'afficheur.

* Lorsque "TV" est sélectionné comme source, seuls "DIGITAL" ou "ANALOGUE" apparaissent sur l'afficheur comme réglage d'entrée audio.

REMARQUES

• « HDMI » n'est disponible que pour la source pour laquelle « HDMI » est sélectionné dans le réglage d'entrée vidéo (voir la colonne de gauche).
• « DIGITAL » est disponible pour la source assignée à « DIGITAL IN 1 », « DIGITAL IN 2 » ou « DIGITAL IN 3 ». Voir page 25 pour plus de détails.

Réglage initial de VIDEO INPUT et AUDIO INPUT pour chaque source

Setting Source	VIDEO INPUT	AUDIO INPUT
DVR/DVD	HDMI	HDMI
VCR	S	ANALOG
VIDEO	HDMI	HDMI
TV	——	DIGITAL
USB WIRELESS	——	DIGITAL (fixed)
USB TERMINAL	——	DIGITAL (fixed)
FM	——	ANALOG (fixed)
AM	——	ANALOG (fixed)
AUX	S	DIGITAL

Régler le volume

Pour augmenter le volume, tournez la commande MASTER VOLUME dans le sens horaire (ou appuyez sur VOLUME + sur la télécommande).

Pour diminuer le volume, tournez la commande MASTER VOLUME dans le sens antihoraire (ou appuyez sur VOLUME – sur la télécommande).

- Lorsque vous réglez le volume, l'indication du niveau de volume apparaît sur l'afficheur pendant un moment.

ATTENTION :

Réglez toujours le volume au minimum avant de démarrer toute source. Si le volume est réglé à un niveau élevé, le soudain éclat d'énergie sonore peut endommager définitivement votre ouïe et/ou ruiner vos enceintes.

NOTE

Le niveau de volume peut être réglé entre "0" (minimum) et "50" (maximum).

Écoute au casque

Vous pouvez profiter non seulement des logiciels stéréo, mais aussi des logiciels multicanal via le casque. (Les sons sont réduits aux canaux avant lors de la lecture de logiciels multicanal.)

Branchez un casque sur la prise PHONES du panneau avant pour activer le mode CASQUE.

L'indicateur CASQUE s'allume sur l'afficheur.

• Vous pouvez également profiter du mode Surround/DSP via le casque — mode CASQUE 3D. Pour plus de détails, voir page 48.
• Débrancher un casque de la prise PHONES annule le mode CASQUE (ou CASQUE 3D) et active les enceintes.

ATTENTION :

Assurez-vous de baisser le volume :

• Avant de brancher ou de mettre le casque, car un volume élevé peut endommager le casque et votre audition.
• Avant de retirer le casque, car un volume élevé peut être émis par les enceintes.

Sélection du mode de décodage numérique

Ce récepteur détecte automatiquement le format du signal numérique entrant lorsque "HDMI" ou "DIGITAL" est sélectionné dans le réglage d'entrée audio (voir page 20). Lorsque "HDMI" ou "DIGITAL" est sélectionné, le mode de décodage numérique est réglé sur "DGTL (Numérique) AUTO", et l'indicateur AUTO NUMÉRIQUE s'allume sur l'afficheur.

Si les symptômes suivants se produisent lors de la lecture de logiciels Dolby Digital ou DTS avec "HDMI" ou "DIGITAL" sélectionné comme réglage d'entrée audio (voir page 20), suivez la procédure ci-dessous :

• Le son ne sort pas au début de la lecture. - Du bruit se fait entendre lors de la recherche ou du saut de chapitres ou de pistes.

UNIQUEMENT à partir de la télécommande :

Appuyez sur DECODE MODE pour sélectionner « DOLBY DIGITAL » ou « DTS ».

- Chaque fois que vous appuyez sur DECODE MODE, le mode de décodage numérique change comme suit :

• Pour lire un logiciel encodé en Dolby Digital, sélectionnez « DOLBY DIGITAL ».
• Pour lire un logiciel encodé en DTS, sélectionnez « DTS ».

REMARQUE

« DOLBY DIGITAL » ou « DTS » est automatiquement réinitialisé sur « DGTL AUTO » dans les cas suivants :

– Lorsque vous éteignez le récepteur. - Lorsque vous sélectionnez une autre source.

Les indicateurs de format de signal numérique suivants sur l'affichage indiquent le type de signal qui entre dans le récepteur.

LINEAR PCM : s'allume lorsque le signal PCM linéaire entre.

- Lorsque le signal PCM multicanal entre, « MULTI CH PCM » apparaît sur l'affichage pendant un moment.

☐ DIGITAL : s'allume lorsque le signal Dolby Digital entre.

- Clignote lorsque « DOLBY DIGITAL » est sélectionné pour un logiciel autre que Dolby Digital.

dts : s'allume lorsque le signal DTS conventionnel entre.

- S'allume lorsque "DTS" est sélectionné pour un logiciel autre que DTS.

dts 96/24 : S'allume lorsqu'un signal DTS 96/24 est reçu.

REMARQUE

Lorsque "DGTL AUTO" ne peut pas reconnaître le signal entrant, aucun indicateur de format de signal numérique ne s'allume sur l'écran.

Couper temporairement le son

UNIQUEMENT à partir de la télécommande :

Appuyez sur MUTING pour couper le son de tous les haut-parleurs et casques connectés.

"MUTING" apparaît sur l'écran et le volume est coupé.

Pour rétablir le son, appuyez à nouveau sur MUTING.

- Appuyer sur VOLUME +/- (ou tourner la commande MASTER VOLUME sur le panneau avant) rétablit également le son.

Changer la luminosité de l'écran

Vous pouvez atténuer l'écran — Dimmer.

UNIQUEMENT à partir de la télécommande :

Appuyez plusieurs fois sur DIMMER.

• Chaque pression sur le bouton change la luminosité de l'écran comme suit :

DIMMER 1 : réduit légèrement la luminosité de l'écran. Réduit légèrement l'éclairage bleu. DIMMER 2 : réduit davantage la luminosité de l'écran que DIMMER 1. Réduit légèrement l'éclairage bleu (plus que DIMMER 1). DIMMER 3 : éteint l'écran et l'éclairage bleu. (Annulé temporairement lorsque vous utilisez le récepteur.)

DIMMER OFF : annule le mode Dimmer (affichage normal).

Extinction de l'appareil avec la minuterie de mise en veille

Vous pouvez vous endormir en écoutant de la musique grâce à la minuterie de mise en veille.

UNIQUEMENT à partir de la télécommande :

Appuyez plusieurs fois sur SLEEP.

• Chaque pression sur le bouton modifie le délai d'extinction par intervalles de 10 minutes. L'indicateur SLEEP s'allume sur l'écran.

Indicateur SLEEP

Lorsque le délai d'extinction est atteint :

Le récepteur s'éteint automatiquement.

Pour vérifier ou modifier le temps restant avant l'extinction :

Appuyez une fois sur SLEEP.

Le temps restant (en minutes) avant l'extinction s'affiche.

- Pour modifier le délai d'extinction, appuyez plusieurs fois sur SLEEP.

Pour annuler la minuterie de mise en veille :

Appuyez plusieurs fois sur SLEEP jusqu'à ce que « SLEEP OFF » apparaisse à l'écran. (L'indicateur SLEEP s'éteint.)

- La minuterie de sommeil est également annulée lorsque vous éteignez le récepteur.

Rendre les sons naturels

Le convertisseur CC (Compression Compensative) de JVC élimine la gigue et les ondulations, réduisant considérablement la distorsion numérique en traitant les données musicales numériques en quantification 24 bits et en augmentant la fréquence d'échantillonnage à 176,4 kHz (pour les signaux fs 44,1 kHz) / 192 kHz (pour les signaux fs 48 kHz) sur les enceintes avant. En utilisant le convertisseur CC, vous pouvez obtenir un champ sonore naturel à partir de sources numériques et analogiques.

Appuyez plusieurs fois sur CC CONVERTER.

• Chaque fois que vous appuyez sur le bouton, le mode change comme suit :

CC CNVRTR 1:

Select when playing back an analogue source or a digital source with non compressed digital sound signal (Linear PCM).The CC CONVERTER 1 indicator lights up on the display.

CC CNVRTR 2:

Select when playing back a source with compressed digital sound signal (Dolby Digital or DTS).The CC CONVERTER 2 indicator lights up on the display.

CC CNVRTR OFF:

Select when not using the CC Converter.

Réglage de base de la mémoire automatique

Ce récepteur mémorise les réglages sonores pour chaque source :

• lorsque vous coupez l'alimentation, et
• lorsque vous changez de source.

Lorsque vous changez de source, les réglages mémorisés pour la source nouvellement sélectionnée sont automatiquement rappelés.

Les éléments suivants peuvent être mémorisés pour chaque source :

• Réglage d'entrée audio (voir page 20) • Mode minuit (voir page 31) - Niveau de volume pour chaque source lorsque l'opération à une touche est réglée sur « ONE TOUCH OP: ON » (voir page 32) - Niveau de sortie des enceintes (voir page 37) • Motif d'égalisation numérique (voir page 38) - Renforcement des basses (voir page 38) - Mode d'atténuateur d'entrée (voir page 38) - Sélection du mode Surround/DSP (voir page 50)

REMARQUE

Si la source est « FM » ou « AM », vous pouvez attribuer un réglage différent pour chaque bande.

Indicateurs de signal et d'enceintes sur l'afficheur

Les indicateurs de signal s'allument comme suit :

L : • Lorsqu'une entrée numérique est sélectionnée : s'allume lorsque le signal du canal gauche est reçu. - Lorsqu'une entrée analogique est sélectionnée : s'allume en permanence. R : • Lorsqu'une entrée numérique est sélectionnée : s'allume lorsque le signal du canal droit est reçu. - Lorsqu'une entrée analogique est sélectionnée : s'allume en permanence. C : S'allume lorsque le signal du canal central est reçu. LS : S'allume lorsque le signal du canal surround gauche est reçu. RS : S'allume lorsque le signal du canal surround droit est reçu. S : S'allume lorsque le signal surround monophonique est reçu. SB : S'allume lorsque le signal du canal surround arrière est reçu. LFE : S'allume lorsque le signal du canal LFE est reçu.

REMARQUES

• Lorsque « A MULTI » est sélectionné dans le réglage d'entrée audio (voir page 20), tous les indicateurs de signal s'allument, à l'exception de « SB », « S » et « LFE ».
• Lors de la lecture d'un son numérique multicanal enregistré sur un DVD-Audio avec une connexion HDMI (voir pages 11 et 20), les indicateurs de signal peuvent ne pas s'allumer correctement.

Les indicateurs d'enceintes s'allument comme suit :

• L'indicateur de caisson de graves (S.WFR) s'allume lorsque « SUBWOOFER » est réglé sur « SUBWOOFER : YES ». Pour plus de détails, voir page 28.
• Les autres indicateurs d'enceintes ne s'allument que lorsque l'enceinte correspondante est réglée sur « SMALL » ou « LARGE », et également lorsque cela est nécessaire pour la lecture en cours.

Réglages de base

Pour obtenir le meilleur effet sonore possible des modes Surround/DSP (voir pages 46 à 50), vous devez configurer les informations sur les enceintes et le caisson de graves après avoir effectué toutes les connexions. Des pages 23 à 33, la configuration des enceintes et d'autres éléments de base du récepteur est expliquée.

Réglage automatique des informations sur les enceintes — Smart Surround Setup

La distance entre votre point d'écoute et les enceintes est l'un des éléments importants pour obtenir le meilleur effet sonore possible des modes Surround/DSP.

Grâce à Smart Surround Setup, les éléments suivants sont calculés automatiquement par une simple action : taper dans les mains.

- Distance des enceintes (par rapport à celle de l'enceinte la plus proche)

- Niveau de sortie des enceintes (sauf le caisson de graves)

REMARQUES

• La configuration Smart Surround peut ne pas fonctionner correctement avec certaines enceintes, ou certaines enceintes peuvent produire un bruit après la fin de la configuration Smart Surround. Si la configuration Smart Surround ne fonctionne pas correctement, réglez manuellement la distance et le niveau de sortie des enceintes. Voir pages 29 et 37 pour le réglage manuel.
• Avant de démarrer la configuration Smart Surround, réglez correctement les informations sur les enceintes (SMALL, LARGE ou NO) en fonction de vos enceintes, à l'exception du caisson de graves (voir page 28).
• Lorsque le réglage est effectué par la configuration Smart Surround, la distance et le niveau de sortie des enceintes que vous avez réglés précédemment seront désactivés.
• Vous pouvez voir le processus de réglage sur l'écran du téléviseur et l'affichage pendant la configuration Smart Surround. Si vous avez éteint l'affichage, annulez le Dimmer (voir page 21) ; sinon, vous ne pourrez pas voir les informations sur l'affichage.
• La configuration Smart Surround ne sera pas effectuée correctement si vous ou un autre objet bloquez le son.
• Lorsque vous changez vos enceintes, refaites la procédure suivante.

Dans cette section, l'affichage à l'écran du téléviseur est utilisé pour les explications.

- L'affichage à l'écran n'apparaît pas sur le téléviseur lorsque le réglage d'entrée vidéo (voir page 20) est réglé sur "HDMI" ou "RGB".

À partir de la télécommande UNIQUEMENT :

1 Prenez votre position là où vous écoutez le son.

- Assurez-vous que les câbles des enceintes sont connectés fermement.

2 Appuyez et maintenez enfoncé SMART S. SETUP jusqu'à ce que "SETTING UP" clignote.

*1 FL : Enceinte avant gauche *2 C : Enceinte centrale *3 FR : Enceinte avant droite *4 SR : Enceinte surround droite *5 SBR : Enceinte surround arrière droite *6 SBL : Enceinte surround arrière gauche *7 SL : Enceinte surround gauche

3 Lorsque « CLAP YOUR HANDS » apparaît, frappez des mains au-dessus de votre tête une fois pendant que les indications sont encore affichées.

- Sur l'écran, « SETTING UP » cesse de clignoter.

Le récepteur commence à détecter le niveau du son provenant de chaque enceinte (sauf le caisson de graves).

CONTINUÉ À LA PAGE SUIVANTE

Lorsque le son de vos applaudissements est détecté avec succès

- Sur l'écran du téléviseur, « SUCCESSFUL », « RESULT » et les valeurs de réglage apparaissent. Les valeurs de réglage sont affichées pendant environ 10 secondes.

Ex. :

- Sur l'écran, « SUCCESSFUL » apparaît, puis les valeurs de réglage sont affichées comme suit pendant environ 10 secondes :

Ex. :

*8 Canal standard (l'enceinte la plus proche). Cette position d'enceinte sert désormais de position de référence (« 0 m/pi ») et la distance des autres enceintes est indiquée par la différence avec cette position de référence. *9 Différence de position de chaque enceinte en distance (en mètres ou en pieds). *10 Niveau de sortie de chaque enceinte (-6 à +6).

Lorsque l'affichage des valeurs de réglage est terminé

Sur l'écran du téléviseur, « COMPLETED » apparaît, puis « TEST TONE » et « END » apparaissent. Sur l'écran, « TEST? END? » apparaît.

• Pour régler manuellement les niveaux de sortie des enceintes, appuyez sur TEST (voir page 37).
• Pour effacer l'affichage à l'écran, appuyez sur SET ou sur n'importe quel bouton sauf TEST.
• Le récepteur revient automatiquement au mode de fonctionnement normal si aucune opération n'est effectuée pendant environ 10 secondes.

Ex. :

Lorsque votre son d'applaudissement n'est pas détecté correctement

"SETTING UP" réapparaît après l'un des messages suivants. Dans ce cas, répétez l'étape 3.

SILENT :

• Le récepteur détecte le son uniquement des enceintes avant gauche et droite.
• Le récepteur ne détecte aucun son des enceintes avant et détecte le son d'au moins une des autres enceintes.

SILENT-ALL : Le récepteur ne peut détecter aucun son d'aucune enceinte pendant environ 10 secondes.

AGAIN :

- Le récepteur ne peut pas détecter le son de l'enceinte avant gauche ou droite.

- Le récepteur ne parvient pas à calculer le niveau de sortie des enceintes et la différence de position de chaque enceinte en distance.

Dans les cas suivants, réglez les enceintes manuellement.

- Lorsque "SILENT" apparaît deux fois de suite

Le réglage est partiellement effectué. (La distance des enceintes dont le son n'a pas été détecté est réglée sur "+9,0 m (+30 pi)".)

Le récepteur quitte la configuration Smart Surround.

- Lorsque "MANUAL" apparaît

Le récepteur ne détecte pas le son à trois reprises. Le récepteur quitte la configuration Smart Surround.

Pour annuler la configuration Smart Surround, appuyez sur EXIT pendant que « SETTING UP » clignote.

- Aucune autre opération ne peut être acceptée après que « SETTING UP » cesse de clignoter. Terminez la configuration Smart Surround.

Pour vérifier le réglage actuel effectué par la configuration Smart Surround, appuyez sur SMART S. SETUP pendant que le récepteur est en mode de fonctionnement normal.

Les valeurs de réglage apparaissent. Sur l'affichage, les valeurs de réglage sont affichées les unes après les autres.

• Le réglage actuel n'est pas indiqué, mais « MANUAL » apparaît si vous modifiez les réglages suivants après avoir utilisé la configuration Smart Surround : – Si vous modifiez manuellement la distance des enceintes.
• Si vous modifiez la taille d'une enceinte, soit de « NO » à « SMALL » ou « LARGE », soit de « SMALL » ou « LARGE » à « NO ». Pour vérifier le réglage actuel, consultez chaque élément de réglage de la distance des enceintes (voir page 29) et du niveau de sortie des enceintes (voir page 37).
• Si vous n'avez pas utilisé la configuration Smart Surround, « NO S.S.S. » apparaît.

REMARQUES

- Si la configuration Smart Surround ne fonctionne pas correctement, essayez les mesures ci-dessous :

• réglez le volume sur « 0 ».
• éteignez les composants (téléviseur, lecteur DVD, enregistreur DVD ou caisson de basses, par exemple) à proximité de ce récepteur ou des enceintes.

- La distance des enceintes et le niveau de sortie réglés manuellement seront appliqués à la place de ceux définis par la configuration Smart Surround dans les cas suivants :

• Lorsque vous modifiez l'une des distances des enceintes (voir page 29).
• Lorsque vous modifiez la taille d'une enceinte, soit de « NO » à « SMALL » ou « LARGE », soit de « SMALL » ou « LARGE » à « NO » (voir page 28).
• Lorsque vous souhaitez régler manuellement la distance des haut-parleurs et le niveau de sortie, voir pages 29 et 37.
• Lorsque le casque est utilisé, le récepteur revient au mode de fonctionnement normal sans afficher « TEST TONE ».
• Les haut-parleurs réglés sur « NO » dans le réglage des haut-parleurs (voir page 28) ne sont pas clairement indiqués à l'écran du téléviseur.
• N'applaudissez pas trop fort pour éviter de vous faire mal aux mains.

Éléments de réglage de base

Vous pouvez régler les éléments suivants. Voir les pages entre parenthèses pour plus de détails.

• Vous ne pouvez pas sélectionner les éléments qui ne sont pas disponibles avec le réglage actuel. Par exemple, lorsque « S BACK SPK » est réglé sur « S BACK SPK: NO », vous ne pouvez pas sélectionner les éléments suivants : S BACK OUT, SB SPK DIST., SBL SPK DIST., SBR SPK DIST.
• Le nom de l'élément indiqué ci-dessous est l'affichage à l'écran et le nom entre parenthèses est l'indication à l'écran.

Items	To do
SUBWOOFER*(SUBWOOFER)	Register your subwoofer. (28)
FRONT SPK*(FRONT SPK)	Register your front speaker size. (28)
CENTER SPK*(CENTER SPK)	Register your center speaker size. (28)
SURR SPK*(SURROUND SPK)	Register your surround speaker size. (28)
S BACK SPK*(S BACK SPK)	Register your surround back speaker size. (28)
S BACK OUT*(S BACK OUT)	Register the number of your surround back speaker(s). (29)
DISTANCE UNIT*(DIST UNIT)	Select the measuring unit for the speaker distance. (29)
FL SPK DIST.*(FRONT L DIST)	Register the distance from the left front speaker to your listening point. (29)
FR SPK DIST.*(FRONT R DIST)	Register the distance from the right front speaker to your listening point. (29)
C SPK DIST.*(CENTER DIST)	Register the distance from the center speaker to your listening point. (29)
SL SPK DIST.*(SURR L DIST)	Register the distance from the left surround speaker to your listening point. (29)
SR SPK DIST.*(SURR R DIST)	Register the distance from the right surround speaker to your listening point. (29)
SBL SPK DIST.*(S BACK L DIST)	Register the distance from the left surround back speaker to your listening point. (29)
SBR SPK DIST.*(S BACK R DIST)	Register the distance from the right surround back speaker to your listening point. (29)
SB SPK DIST.*(S BACK DIST)	Register the distance from the surround back speaker to your listening point. (29)
EX/ES/PLIIX(EX/ES/PLIIX)	Select the EX/ES/PLIIX reproduction mode. (30)
DUAL MONO(DUAL MONO)	Select the Dual Mono sound channel. (30)
SUBWFR OUT(SUBWOOFER OUT)	Select sounds emitted from the subwoofer. (30)
CROSSOVER(CROSSOVER)	Select the cutoff frequency to the subwoofer. (31)
LFE ATT(LFE ATT)	Attenuate the bass (LFE) sounds. (31)
MIDNIGHT(MIDNIGHT MODE)	Reproduce a powerful sound at night. (31)
DIGITAL IN 1(DIGITAL IN 1)	Select the component connected to the digital coaxial terminal—1(DVR/DVD). (31)
DIGITAL IN 2(DIGITAL IN 2)	Select the component connected to the digital optical terminal—2(VIDEO). (31)
DIGITAL IN 3(DIGITAL IN 3)	Select the component connected to the digital optical terminal—3(TV). (31)
AUDIO DELAY(AUDIO DELAY)	Set the audio delay time to correct synchronization between video and audio signals. (32)
ONE TOUCH OP(ONE TOUCH OP)	Memorize the volume level for each source. (32)
HDMI SELECT(HDMI SELECT)	Select the source for HDMI VIDEO (VCR) IN terminal. (32)

Items	To do
CMPNT SELECT (CMPNT SELECT)	Select the source for COMPONENT VIDEO (VCR) IN jacks. (32)
VIDEO OUTPUT (VIDEO OUTPUT)	Select the output video signal according to the connection method for a TV. (33)
SUPERIMPOSE (SUPERIMPOSE)	Select to superimpose the menus on the TV screen. (33)
AUTO MODE (AUTO MODE)	Select Auto Function mode. (33)

* Si vous avez utilisé Smart Surround Setup aux pages 23 et 24, ces réglages ne sont pas nécessaires.

REMARQUE

Certains éléments ne sont pas disponibles lorsque des signaux PCM multicanal (voir page 47) enregistrés en DVD-Audio arrivent. Voir page 12 pour plus de détails.

Fonctionnement via les menus à l'écran

Vous pouvez facilement effectuer des réglages de base à l'aide des menus à l'écran.

Boutons de fonctionnement du menu

Sur la face avant :

Button / JOG	To do
SETTING button	show setting item previously selected.
SET button	move to the selected menu or return to the previous SETTING MENU.
MULTI JOG	• select a menu or an item.• change a setting.

Depuis la télécommande :

Button	To do
SETTING button	show setting item previously selected.
▲ / ▼ buttons	select a menu or an item.
SET button	move to the selected menu or return to the previous SETTING MENU.
EXIT button	exit from the SETTING MENU.
◀ / ▶ buttons	change a setting.

Configuration du menu de réglage

• Les éléments des menus ci-dessous sont tous réglés sur les valeurs initiales lors de l'expédition depuis l'usine.
• Certains menus ou certains éléments du menu peuvent ne pas être affichés ou réglés en fonction des réglages actuels et des connexions. (Pour plus de détails, voir les explications respectives dans cette section.)

Procédure de fonctionnement du menu

Lors du fonctionnement, l'affichage à l'écran apparaît sur l'écran du téléviseur, quel que soit le réglage SUPERIMPOSE (voir page 33).

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 1.

Dans cette section, le fonctionnement de la télécommande est utilisé pour les explications.

Ex. : lors du réglage de la borne DIGITAL IN 1.

Opérations

1 Pour démarrer le réglage, appuyez sur SETTING.

L'élément de réglage précédemment sélectionné peut être affiché sur l'écran du téléviseur en appuyant sur SETTING sur la face avant lorsque le récepteur est en mode de fonctionnement normal.

Sur l'écran du téléviseur

L'élément de réglage précédemment sélectionné apparaît.

Sur l'affichage

SUBWOOFER

Le sous-menu précédemment sélectionné apparaît.

2 Pour sélectionner le sous-menu souhaité, appuyez

sur ▲ ou ▼ à plusieurs reprises.

Il y a cinq écrans, de « MENU DE RÉGLAGE (1) » à « MENU DE RÉGLAGE (5) ». Pour changer d'écran, appuyez simplement sur ▲ ou ▼ à plusieurs reprises. Vous pouvez passer à l'écran suivant/précédent.

- Sur la face avant, tournez MULTI JOG.

Indications des boutons à l'écran

Les boutons pour utiliser le menu sont affichés sur l'écran du téléviseur. Vous pouvez utiliser le menu avec ces boutons.

Boutons utilisables et leurs fonctions

Boutons utilisables et leurs fonctions

3 Appuyez sur SET.

D 1 (DVR/DVD)

Le réglage actuel de l'élément sélectionné s'affiche.

Le sous-menu sélectionné s'affiche.

4 Pour sélectionner le réglage approprié, appuyez plusieurs fois sur ◀ ou ▶, puis appuyez sur SET.

L'affichage à l'écran revient au menu SETTING MENU précédent. Dans cet exemple, « SETTING MENU (4) » apparaît sur l'écran du téléviseur et « DIGITAL IN 1 » apparaît sur l'afficheur.

- Sur la face avant, tournez MULTI JOG, puis appuyez sur SET.

5 Répétez les étapes 2 à 4 pour régler d'autres éléments si nécessaire.

REMARQUE

Pour quitter les opérations de menu, appuyez sur EXIT sur la télécommande. Sur la face avant, appuyez sur SETTING.

Réglage des éléments

Lorsque vous effectuez les réglages de base en visualisant les indications sur l'afficheur, celles-ci sont légèrement différentes de ce qui est affiché à l'écran.

Cela est dû au nombre limité de caractères affichés sur l'afficheur.

Ex. : • « SUBWOOFER: YES » s'affiche comme « SUBWFR » sur l'afficheur.

- « CROSSOVER: 100Hz » s'affiche comme « CROSS <100Hz> » sur l'afficheur.

Réglage des enceintes

Pour obtenir le meilleur effet surround possible des modes Surround et DSP, enregistrez le réglage concernant les enceintes après avoir effectué toutes les connexions.

■ Réglage des informations sur le subwoofer—SUBWOOFER

Sélectionnez si vous avez connecté un subwoofer ou non.

SUBWOOFER: YES	Select when you have connected a subwoofer.The subwoofer indicator (S.WFR) lights up on the display. You can adjust the subwoofer output level (see page 37).
SUBWOOFER: NO	Select when you have disconnected a subwoofer. Selecting this changes the front speaker size to “LARGE” (see the right column).

■ Réglage de la taille des enceintes—FRONT SPK (enceintes avant), CENTER SPK (enceinte centrale), SURR SPK (enceintes surround), S BACK SPK (enceintes surround arrière)

Enregistrez les tailles de toutes les enceintes connectées.

LARGE	Select when the cone speaker size is larger than 12 cm.
SMALL	Select when the cone speaker size is smaller than 12 cm.
NO	Select when you have disconnected a speaker. (Not selectable for the front speakers.)

Réglage initial : LARGE (pour les enceintes avant) SMALL (pour les autres enceintes)

Réglage initial : SUBWOOFER : NO

■ Réglage de ou des enceinte(s) surround arrière—S BACK OUT

Enregistrez le nombre d'enceintes surround arrière.

S BACK OUT: 1SPK	Select when you use 1 surround back speaker.
S BACK OUT: 2SPK	Select when you use 2 surround back speakers.

Réglage initial : S BACK OUT : 2SPK

REMARQUES

• Si vous avez sélectionné « SMALL » pour la taille des enceintes avant, vous ne pouvez pas sélectionner « LARGE » pour les autres enceintes.
• Lorsque « SUBWOOFER » est réglé sur « SUBWOOFER : NO », la taille des enceintes avant est fixée à « LARGE » (et vous ne pouvez pas sélectionner « SMALL »).
• Lorsque « SURR SPK » est réglé sur « SMALL », vous ne pouvez pas sélectionner « LARGE » pour l'enceinte surround arrière.
• Lorsque « SURR SPK » est réglé sur « NO », l'enceinte surround arrière est fixée à « NO ».
• Lorsque « S BACK SPK » est réglé sur « NO », vous ne pouvez pas sélectionner « S BACK OUT ».
• Lorsque « S BACK OUT » est réglé sur « S BACK OUT: 1SPK », connectez l'enceinte surround arrière à la borne de l'enceinte surround arrière gauche (voir page 8). Aucun son ne provient de l'enceinte surround arrière si vous la connectez à la borne de l'enceinte surround arrière droite.

■ Réglage de la distance des enceintes

La distance entre votre point d'écoute et les enceintes est l'un des éléments importants pour obtenir le meilleur effet sonore possible des modes Surround/DSP.

En se référant à la distance des enceintes, le récepteur règle automatiquement le temps de retard du son de chaque enceinte afin que les sons de toutes les enceintes vous parviennent en même temps.

■ Unité de mesure — DISTANCE UNIT

Sélectionnez l'unité de mesure que vous utilisez.

DISTANCE UNIT: meter Sélectionnez pour régler la distance en mètres.

DISTANCE UNIT: feet Sélectionnez pour régler la distance en pieds.

Réglage initial : DISTANCE UNIT: meter

■ Distance des enceintes —

FL SPK DIST. (pour l'enceinte avant gauche), FR SPK DIST. (pour l'enceinte avant droite), C SPK DIST. (pour l'enceinte centrale), SL SPK DIST. (pour l'enceinte surround gauche), SR SPK DIST. (pour l'enceinte surround droite), SBL SPK DIST. (pour l'enceinte surround arrière gauche), SBR SPK DIST. (pour l'enceinte surround arrière droite)

Plage de réglage : 0,3 m à 9,0 m par intervalles de 0,3 m (1 pi à 30 pi par intervalles de 1 pi)

Réglage initial : 3,0 m (10 pi) pour toutes les enceintes

Dans ce cas, réglez la distance comme suit :

Left front speaker (FL):	“FL SPK DIST.: 3.0m (10ft)”
Right front speaker (FR):	“FR SPK DIST.: 3.0m (10ft)”
Center speaker (C):	“C SPK DIST.: 3.0m (10ft)”
Left surround speaker (SL):	“SL SPK DIST.: 2.7m (9ft)”
Right surround speaker (SR):	“SR SPK DIST.: 2.7m (9ft)”
Left surround back speaker (SBL):	“SBL SPK DIST.: 2.4m (8ft)”
Right surround back speaker (SBR):	“SBR SPK DIST.: 2.4m (8ft)”

NOTES

• Vous ne pouvez pas régler la distance des enceintes que vous avez réglées sur « NO ».
• Si vous avez sélectionné « S BACK OUT : 1SPK » pour « S BACK OUT » (voir la colonne de gauche), « SB SPK DIST. » apparaît à la place de « SBL SPK DIST. » et « SBR SPK DIST. »

Activation du réglage EX/ES/PLIIx — EX/ES/PLIIx

Selon ce réglage, les modes Surround disponibles pour les logiciels multicanaux numériques varient : reproduction EX/ES/PLIIx ou reproduction 5.1 canaux. Sélectionnez un réglage approprié pour votre écoute.

• Pour plus de détails sur la relation entre le réglage EX/ES/PLIIx et le mode Surround disponible, voir la page 49.
• Pour activer le mode Surround, voir la page 50.

EX/ES/PLIIx : AUTO

	According to the incoming signal, an appropriate Surround mode is applied.For Dolby Digital Surround EX and DTS-ES software, 7.1-channel reproduction is applied*.For the other multi-channel (more than 4 channel) encoded software, 5.1-channel reproduction is applied.
EX/ES/PLIIx: ONSelect to apply 7.1-channel reproduction to both 5.1-channel and 6.1-channel encoded software.
EX/ES/PLIIx: PLIIx MOVIESelect to apply PLIIx MOVIE reproduction to both 5.1-channel and 6.1-channel encoded software.
EX/ES/PLIIx: PLIIx MUSICSelect to apply PLIIx MUSIC reproduction to both 5.1-channel and 6.1-channel encoded software.
EX/ES/PLIIx: OFFSelect to cancel the EX/ES/PLIIx reproduction.

Réglage initial : EX/ES/PLIIx : AUTO

* Pour certains logiciels Dolby Digital Surround EX, la reproduction 5.1 canaux Dolby Digital (« DOLBY DIGITAL ») peut être appliquée même si vous avez sélectionné « AUTO ». Dans ce cas, sélectionnez « ON » pour appliquer « DOLBY D EX. » (Voir page 49.)

REMARQUES

• Cette fonction n'est pas disponible lorsque « SURR SPK » est réglé sur « NO » (voir page 28).
• Lorsque « S BACK SPK » est réglé sur « NO » (voir page 28), le Virtual Surround Back (voir page 49) est appliqué pour la reproduction EX/ES/PLIIx et le témoin VIRTUAL SB s'allume sur l'afficheur.

Sélection du canal principal ou secondaire — DUAL MONO

Vous pouvez sélectionner le son (canal) de lecture souhaité lors de la lecture d'un logiciel numérique enregistré (ou diffusé) en mode Dual Mono (voir page 47), qui comprend deux canaux monauraux séparés. Lorsque le récepteur détecte des signaux Dual Mono, le témoin DUAL MONO s'allume sur l'afficheur.

DUAL MONO: MAIN	Select to play back the main channel (Ch 1).*Signal indicator “L” lights up while playing back this channel.
DUAL MONO: SUB	Select to play back the sub-channel (Ch 2).*Signal indicator “R” lights up while playing back this channel.
DUAL MONO: ALL	Select to play back both the main and sub-channels (Ch 1/Ch 2).*Signal indicators “L” and “R” light up while playing back these channels.

Réglage initial : DUAL MONO : MAIN

Les signaux Dual Mono peuvent être entendus depuis les enceintes suivantes : L (enceinte avant gauche), R (enceinte avant droite) et C (enceinte centrale), en fonction du réglage Surround actuel :

Dual Mono setting	Without Surround		With Surround Activated
			Center speaker setting
			SML/LRG			NO
	L	R	L	C	R	L	R
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch1
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2

REMARQUE

Le format Dual Mono n'est pas identique à la diffusion bilingue des programmes TV. Ce réglage n'a donc aucun effet lors de la visualisation de tels programmes bilingues.

Réglage du son des graves

■ Réglage de la sortie du caisson de graves—SUBWFR OUT

Le caisson de graves émet les signaux LFE* et les éléments de graves de chaque enceinte réglée sur « SMALL ».

Vous pouvez faire émettre les éléments de graves des canaux des enceintes avant (MAIN) par le caisson de graves.

SUBWFR OUT: LFE	Select to emit the LFE signals and the bass elements of each speaker set to “SMALL.”
SUBWFR OUT: LFE+MAIN	Select to emit the bass elements of the front speakers’ channels (MAIN) when no bass elements are emitted through the subwoofer in “SW: LFE.”

Réglage initial : SUBWFR OUT : LFE

REMARQUE

Lorsque « SUBWOOFER » est réglé sur « SUBWOOFER : NO » (voir page 28), cette fonction n'est pas disponible.

* Les signaux LFE ne sont émis que lors de la lecture des logiciels suivants avec signaux LFE : - Logiciels multicanal Dolby Digital - Logiciels multicanal DTS. Lors de la lecture de sources analogiques ou de logiciels PCM linéaires, aucun signal LFE n'est émis.

■ Réglage de la fréquence de croisement—CROSSOVER

Les petites enceintes ne peuvent pas reproduire efficacement les sons graves. Si vous utilisez une petite enceinte à une position quelconque, ce récepteur réaffecte automatiquement les éléments de graves assignés à la petite enceinte aux grandes enceintes.

Pour utiliser cette fonction correctement, réglez ce niveau de fréquence de croisement en fonction de la taille de la petite enceinte connectée.

- Si vous avez sélectionné « LARGE » pour toutes les enceintes (voir page 28), cette fonction n'aura aucun effet (« CROSS OFF » apparaît).

CROSSOVER: 80Hz	Select when the cone speaker unit built in the speaker is about 12 cm.
CROSSOVER: 100Hz	Select when the cone speaker unit built in the speaker is about 10 cm.
CROSSOVER: 120Hz	Select when the cone speaker unit built in the speaker is about 8 cm.

Réglage initial : CROSSOVER : 100 Hz

REMARQUE

La fréquence de croisement n'est pas valide pour les modes HEADPHONE et 3D HEADPHONE.

■ Réglage de l'atténuateur des effets de basse fréquence — LFE ATT

Si le son des basses est déformé lors de la lecture de logiciels encodés en Dolby Digital ou DTS, réglez le niveau LFE pour éliminer la distorsion.

Cette fonction n'agit que lorsque les signaux LFE sont présents.

LFE ATT: 0dB	Normally select this.
LFE ATT: -10dB	Select when the bass sound is distorted.

Réglage initial : LFE ATT : 0 dB

Utilisation du mode Midnight — MIDNIGHT

Vous pouvez profiter d'un son puissant la nuit en utilisant le mode Midnight. Lorsque le mode Midnight est activé, le témoin MIDNIGHT s'allume sur l'afficheur.

MIDNIGHT: OFF	Select when you want to enjoy surround with its full dynamic range. (No effect applied.)
MIDNIGHT: 1	Select when you want to reduce the dynamic range a little.
MIDNIGHT: 2	Select when you want to apply the compression effect fully (useful at night).

Réglage initial : MIDNIGHT : OFF

Depuis la télécommande :

Appuyez plusieurs fois sur MIDNIGHT pour sélectionner l'une des options ci-dessus.

Réglage des bornes d'entrée numérique (DIGITAL IN) — DIGITAL IN 1/2/3

Lorsque vous utilisez les bornes d'entrée numérique, enregistrez quels composants sont connectés à quelles bornes — DIGITAL IN 1/2/3 (voir page 16) afin que le nom de source correct apparaisse lorsque vous sélectionnez la source numérique.

Sélectionnez l'un des composants suivants pour chaque borne :

DVR/DVD	For the DVD player (or DVD recorder).
VIDEO	For the component connected to the VIDEO IN jacks on the rear of the receiver.
VCR	For the VCR.
TV	For the TV.

Réglage initial : Pour "DIGITAL IN 1" : DVR/DVD

Pour "DIGITAL IN 2" : VIDEO

Pour "DIGITAL IN 3" : TV

REMARQUES

- Vous ne pouvez pas assigner le même composant à différentes bornes. L'ordre de priorité pour l'assignation est le suivant :

"DIGITAL IN 1" > "DIGITAL IN 2" > "DIGITAL IN 3".

Ex. : Lorsque "DIGITAL IN 1" est réglé sur "DVR/DVD".

DIGITAL IN 1 DVR/DVD VIDEO VCR TV

Pour "DIGITAL IN 2", "VIDEO", "VCR" et "TV" sont sélectionnables.

- Dans ce cas, "VCR" est sélectionné.

DIGITAL IN 2 DVR/DVD VIDEO VCR TV

Pour "DIGITAL IN 3", "VIDEO" et "TV" sont sélectionnables.

DIGITAL IN 3 DVR/DVD VIDEO VCR TV

Sélectionnable

Non sélectionnable

Le réglage « DIGITAL IN 1 » affecte les réglages « DIGITAL IN 2 » et « DIGITAL IN 3 ». Lorsque vous avez modifié « DIGITAL IN 1 », confirmez les composants assignés à « DIGITAL IN 2 » et « DIGITAL IN 3 ».

Réglage du délai audio — AUDIO DELAY

La synchronisation entre la reproduction audio et vidéo peut être perturbée car le décodage du signal vidéo prend plus de temps que le décodage du signal audio. Avec ce réglage, vous pouvez corriger la synchronisation entre les signaux vidéo et audio en retardant le signal audio.

Plage de réglage : OFF et 10 ms à 100 ms (par intervalles de 10 ms)

Réglage initial : AUDIO DELAY : OFF

Mémorisation du niveau de volume pour chaque source — ONE TOUCH OP

Ce récepteur mémorise certains réglages séparément pour chaque source. De plus, vous pouvez stocker le niveau de volume pour chaque source avec les autres réglages mémorisés. (Voir page 22.)

• Ce récepteur mémorise le niveau de volume – lorsque vous coupez l’alimentation, et – lorsque vous changez de source.

ONE TOUCH OP : ON

Sélectionnez pour stocker le niveau de volume séparément pour chaque source. (L’indicateur ONE TOUCH OPERATION s’allume sur l’afficheur.)

ONE TOUCH OP : OFF

Sélectionnez ceci pour ne pas stocker le niveau de volume.

Réglage initial : ONE TOUCH OP : OFF

Pour rappeler le niveau de volume

Avec l’indicateur ONE TOUCH OPERATION allumé, le niveau de volume de la source actuellement sélectionnée est rappelé lorsque la source est sélectionnée.

Pour annuler la fonction One Touch Operation

Réglez One Touch Operation sur « ONE TOUCH OP: OFF » afin que l'indicateur ONE TOUCH OPERATION s'éteigne sur l'affichage.

Sélection de la source pour la borne HDMI et les prises COMPONENT VIDEO — HDMI SELECT/CMPNT SELECT

Lorsque vous connectez un composant vidéo autre qu'un enregistreur ou un lecteur DVD (par exemple, un magnétoscope ou un tuner DBS) à la borne d'entrée VIDEO (VCR) ou aux prises COMPONENT VIDEO à l'arrière du récepteur, vous devez sélectionner « VIDEO » ou « VCR » selon le composant connecté. Si vous n'avez pas sélectionné la source appropriée, vous ne pourrez pas voir l'image de lecture sur le téléviseur.

Pour la borne HDMI :

HDMI SELECT : VIDEO

Sélectionnez cette option lorsque vous affectez la borne HDMI à un composant vidéo (par exemple, un tuner DBS).

HDMI SELECT : VCR

Sélectionnez cette option lorsque vous affectez la borne HDMI à un magnétoscope.

Réglage initial : HDMI SELECT : VIDEO

Pour les prises COMPONENT VIDEO :

CMPNT SELECT : VIDEO

Sélectionnez cette option lorsque vous affectez les prises COMPONENT VIDEO à un composant vidéo (par exemple, un tuner DBS).

CMPNT SELECT : VCR

Sélectionnez cette option lorsque vous affectez les prises COMPONENT VIDEO à un magnétoscope.

Réglage initial : SÉLECTION COMPOSANTE : VIDÉO

Sélection des signaux vidéo de sortie —SORTIE VIDÉO

Pour utiliser la fonction de conversion vidéo (voir page 9), vous devez sélectionner ce réglage en fonction de la méthode de connexion au téléviseur.

SORTIE VIDÉO : HDMI

Sélectionnez cette option lors de la connexion d'un téléviseur avec le câble HDMI.

SORTIE VIDÉO : COMPOSANTE

Sélectionnez cette option lors de la connexion d'un téléviseur avec le câble vidéo composante.

SORTIE VIDÉO : S

Sélectionnez cette option lors de la connexion d'un téléviseur avec le câble SCART qui reçoit les signaux S-vidéo.

SORTIE VIDÉO : RVB/C

Sélectionnez cette option lors de la connexion d'un téléviseur avec le câble SCART qui reçoit les signaux RVB ou vidéo composite.

Réglage initial : SORTIE VIDÉO : HDMI

REMARQUE

Pour transmettre les signaux vidéo sélectionnés dans ce réglage, vous devez connecter un téléviseur et ce récepteur avec le câble qui peut transmettre les signaux vidéo sélectionnés.

Superposition des menus —SUPERPOSITION

Vous pouvez choisir d'afficher ou non l'affichage à l'écran sur l'écran du téléviseur.

SUPERIMPOSE : ON

Sélectionnez pour superposer l'affichage à l'écran sur l'écran du téléviseur.

SUPERIMPOSE : OFF

Sélectionnez pour annuler la superposition. L'affichage à l'écran sera affiché sur l'écran à fond bleu.

Réglage initial : SUPERIMPOSE : ON

REMARQUES

• Certains affichages à l'écran apparaissent sur l'écran du téléviseur indépendamment de ce réglage.
• Lorsque le réglage d'entrée vidéo (voir page 20) est réglé sur "CMPNT", l'affichage à l'écran sera affiché sur l'écran à fond bleu même si "SUPERIMPOSE" est réglé sur "SUPERIMPOSE : ON".
• L'affichage à l'écran n'apparaît pas sur l'écran du téléviseur lorsque le réglage d'entrée vidéo (voir page 20) est réglé sur "HDMI" ou "RGB".

Réglage du mode Auto Function — MODE AUTO

La source sera sélectionnée automatiquement simplement en allumant un composant vidéo.

- Cette fonction est effective pour les composants vidéo connectés au récepteur à l'aide du câble SCART—DVR/DVD et magnétoscope.

Le mode Auto Function fonctionne comme suit :

• Lorsqu'un composant vidéo est allumé, le récepteur sélectionne ce composant vidéo comme source (et l'entrée TV est changée automatiquement).
• Lorsqu'un composant vidéo actuellement sélectionné comme source est éteint, le récepteur change la source vers la source vidéo précédemment sélectionnée—DVR/DVD, VCR ou VIDEO.

AUTO MODE: AUTO1	Auto Function mode works when the receiver is on.
AUTO MODE: AUTO2	Auto Function mode works whether or not the receiver is on. When the receiver is off, turning on a video component turns on the receiver, then the video component is selected as the source.

MODE AUTO : MANUEL Vous devez sélectionner la source manuellement.

Réglage initial : MODE AUTO : MANUEL

Lorsque « MODE AUTO : AUTO1 » ou « MODE AUTO : AUTO2 » est sélectionné, le témoin MODE AUTO s'allume sur l'afficheur.

REMARQUE

Lors de la sélection de VCR comme source, le simple fait d'allumer le magnétoscope peut ne pas activer « MODE AUTO : AUTO1 ». Si cela se produit, vous devrez peut-être démarrer la lecture pour activer le mode de fonction automatique.

Réglages du son

Vous pouvez effectuer des réglages sonores selon vos préférences après avoir terminé le réglage de base.

Éléments de réglage de base

Vous pouvez régler les éléments suivants. Voir les pages entre parenthèses pour plus de détails.

• Vous ne pouvez pas sélectionner les éléments qui ne sont pas disponibles avec le réglage actuel.
• Le nom de l'élément indiqué ci-dessous est l'affichage à l'écran et le nom entre parenthèses est l'indication sur l'afficheur.

Items	To do
SUBWOOFER LEVEL*1(SUBWFR LVL)	Adjust the subwoofer output level. (37)
FRONT L LEVEL*1*2(FRONT L LVL)	Adjust the left front speaker output level. (37)
FRONT R LEVEL*1*2(FRONT R LVL)	Adjust the right front speaker output level. (37)
CENTER LEVEL*1*2(CENTER LVL)	Adjust the center speaker output level. (37)
SURR L LEVEL*1*2(SURR L LVL)	Adjust the left surround speaker output level. (37)
SURR R LEVEL*1*2(SURR R LVL)	Adjust the right surround speaker output level. (37)
S BACK L LEVEL*1*2(S BACK L LVL)	Adjust the left surround back speaker output level. (37)
S BACK R LEVEL*1*2(S BACK R LVL)	Adjust the right surround back speaker output level. (37)
S BACK LEVEL*1*2(S BACK LVL)	Adjust the surround back speaker output level. (37)
DIGITAL EQ 63Hz (D EQ 63Hz)*1DIGITAL EQ 250Hz (D EQ 250Hz)*1DIGITAL EQ 1kHz (D EQ 1kHz)*1DIGITAL EQ 4kHz (D EQ 4kHz)*1DIGITAL EQ 16kHz (D EQ 16kHz)*1Adjust the equalization pattern of each band. (38)
BASS BOOST(BASS BOOST)	Boost the bass level. (38)
INPUT ATT(INPUT ATT)	Attenuate the input level of analogue source. (38)
EFFECT*1(EFFECT)	Adjust the effect level. (38)
ROOM SIZE(ROOM SIZE)	Select the room size for your virtual listening room. (38)
LIVENESS(LIVENESS)	Select the liveness level for your virtual listening room. (39)
PANORAMA(PANORAMA)	Add “wraparound” sound effect with side-wall image. (39)
CENTER WIDTH(CENTER WIDTH)	Adjust the center channel localization between the center speaker and the left/right speakers. (39)

Items	To do
DIMENSION (DIMENSION)	Adjust sound localization pattern. (39)
CENTER GAIN (CENTER GAIN)	Adjust the sound localization of the center channel. (39)
CENTER TONE*1 (CENTER TONE)	Make the center tone soft or sharp. (39)
CNTR ALIGNMENT (CENTER ALIGN)	Align the vertical localization of the center channel signals. (39)

*1 Vous pouvez régler ces éléments directement depuis la télécommande. *2 Si vous avez utilisé Smart Surround Setup aux pages 23 et 24, ces réglages ne sont pas nécessaires.

REMARQUE

Certains éléments ne sont pas disponibles lorsque des signaux PCM multicanal (voir page 47) enregistrés sur DVD-Audio arrivent. Voir page 12 pour plus de détails.

Fonctionnement via les menus à l'écran

Vous pouvez facilement effectuer des réglages de base à l'aide des menus affichés à l'écran.

Boutons de commande des menus

Sur la face avant :

Button / JOG	To do
ADJUST button	show adjustment item previously selected.
SET button	move to the selected menu or return to the previous ADJUST MENU.
MULTI JOG	• select a menu or an item.• change a setting.

Depuis la télécommande :

Button	To do
ADJUST button	show adjustment item previously selected.
▲ / ▼ buttons	select a menu or an item.
SET button	move to the selected menu or return to the previous ADJUST MENU.
EXIT button	exit from the ADJUST MENU.
◀ / ▶ buttons	change a setting.

Configuration du menu de réglage

• Les éléments des menus ci-dessous sont tous réglés sur les valeurs initiales lors de la sortie d'usine.
• Certains menus ou certains éléments du menu peuvent ne pas être affichés ou réglés en fonction des réglages actuels et des connexions. (Pour plus de détails, voir les explications correspondantes dans cette section.)
• Les écrans « MENU RÉGLAGE (2) », « MENU RÉGLAGE (3) » et « MENU RÉGLAGE (4) » peuvent ne pas être affichés en fonction des réglages actuels et des connexions.

Procédure de fonctionnement des menus

Lors du fonctionnement, l'affichage à l'écran apparaît sur l'écran du téléviseur, quel que soit le réglage SUPERIMPOSE (voir page 33).

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 1.

Dans cette section, le fonctionnement de la télécommande est utilisé pour les explications.

Ex. : lors du réglage du niveau de sortie du caisson de graves.

Opérations

1 Pour démarrer le réglage, appuyez sur ADJUST.

L'élément de réglage précédemment sélectionné peut être affiché sur l'écran du téléviseur en appuyant sur ADJUST sur le panneau avant lorsque le récepteur est en mode de fonctionnement normal.

Sur l'écran du téléviseur

Sur l'afficheur

Le sous-menu précédemment sélectionné apparaît.

L'élément de réglage précédemment sélectionné apparaît.

2 Pour sélectionner le sous-menu souhaité, appuyez plusieurs fois sur ▲ ou ▼.

Il y a quatre écrans, de "ADJUST MENU (1)" à "ADJUST MENU (4)". Pour changer d'écran, appuyez simplement plusieurs fois sur ▲ ou ▼. Vous pouvez passer à l'écran suivant ou précédent.

- Sur le panneau avant, tournez MULTI JOG.

3 Appuyez sur SET.

Le réglage actuel de l'élément sélectionné apparaît.

Le sous-menu sélectionné apparaît.

4 Pour sélectionner le réglage approprié, appuyez plusieurs fois sur ◀ ou ▶, puis appuyez sur SET.

L'affichage à l'écran revient au menu ADJUST MENU précédent. Dans cet exemple, "ADJUST MENU (1)" apparaît sur l'écran du téléviseur et "SUBWFR LVL" apparaît sur l'afficheur.

- Sur le panneau avant, tournez MULTI JOG, puis appuyez sur SET.

5 Répétez les étapes 2 à 4 pour régler d'autres éléments si nécessaire.

REMARQUE

Pour quitter les opérations de menu, appuyez sur EXIT sur la télécommande. Sur le panneau avant, appuyez sur ADJUST.

Indications des boutons à l'écran

Les boutons pour utiliser le menu sont affichés sur l'écran du téléviseur. Vous pouvez utiliser le menu avec ces boutons.

Boutons utilisables et leurs fonctions

Boutons utilisables et leurs fonctions

Réglage des éléments

Lorsque vous effectuez les réglages de base en regardant les indications sur l'afficheur, les indications sont légèrement différentes de celles affichées à l'écran.

Cela est dû au nombre limité de caractères affichés sur l'afficheur.

Ex. : • « SUBWOOFER LEVEL: +10 » est affiché comme « SUBWFR +10 » sur l'afficheur.

- "BASS BOOST: OFF" est affiché comme "B BOOST " sur l'afficheur.

Réglage des niveaux de sortie des enceintes

• SUBWOOFER LEVEL (niveau de sortie du caisson de graves),
• NIVEAU AVANT G (niveau de sortie de l'enceinte avant gauche),
• NIVEAU AVANT D (niveau de sortie de l'enceinte avant droite),
• NIVEAU CENTRE (niveau de sortie de l'enceinte centrale),
• NIVEAU SURROUND G (niveau de sortie de l'enceinte surround gauche),
• NIVEAU SURROUND D (niveau de sortie de l'enceinte surround droite),
• NIVEAU SURROUND ARRIÈRE G (niveau de sortie de l'enceinte surround arrière gauche),
• NIVEAU SURROUND ARRIÈRE D (niveau de sortie de l'enceinte surround arrière droite)

Vous pouvez régler les niveaux de sortie des enceintes.

Réglez les niveaux de sortie de toutes les enceintes de manière à entendre les sons de toutes les enceintes au même niveau.

- Une fois que vous avez effectué un réglage, il est mémorisé pour chaque source.

Plage de réglage : -10 (dB) à +10 (dB) (par pas de 1)

Réglage initial : 0 (dB) pour toutes les enceintes

REMARQUES

• Si vous avez sélectionné « NON » pour une enceinte (voir page 28), le niveau de sortie de l'enceinte correspondante n'est pas réglable.
• Si vous avez sélectionné « HDMI » ou « A MULTI » dans le réglage d'entrée audio (voir page 20), « NIVEAU SURROUND ARRIÈRE », « NIVEAU SURROUND ARRIÈRE G » et « NIVEAU SURROUND ARRIÈRE D » ne sont pas réglables.
• Si vous avez sélectionné « S BACK OUT : 1SPK » pour « S BACK OUT » (voir page 29), « S BACK LEVEL » apparaît à la place de « S BACK L LEVEL » et « S BACK R LEVEL ».
• Lorsque vous utilisez le casque, vous ne pouvez régler que le niveau de sortie des enceintes avant gauche et droite.

Depuis la télécommande :

1 Appuyez sur TEST pour vérifier l'équilibre de sortie des enceintes.

- Sur l'écran du téléviseur, « TEST TONE » apparaît. L'indicateur ») correspondant à l'enceinte apparaît pendant qu'un son de test sort des enceintes.

EX. :

- Sur l'afficheur, « TEST L » commence à clignoter, et un son de test sort des enceintes dans le sens des aiguilles d'une montre.

- Vous pouvez régler les niveaux de sortie des enceintes sans le son de test.

2 Réglez les niveaux de sortie des enceintes.

Appuyez sur le bouton + ou – correspondant à l'enceinte que vous souhaitez régler.

3 Appuyez à nouveau sur TEST pour arrêter le son de test.

REMARQUES

• Aucun son de test ne sort des enceintes pour lesquelles le réglage d'enceinte est défini sur « NO » (voir page 28).
• Aucun son de test n'est disponible lorsque le casque est utilisé.
• Si vous avez sélectionné « S BACK OUT : 1SPK » pour « S BACK OUT » (voir page 29), appuyez sur S. BACK L +/- pour régler le niveau de sortie.

Réglage des courbes d'égalisation—DIGITAL EQ 63Hz/250Hz/1kHz/4kHz/16kHz

Vous pouvez régler les courbes d'égalisation sur cinq bandes de fréquences (fréquence centrale : 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) pour les enceintes avant.

- Une fois le réglage effectué, il est mémorisé pour chaque source.

Plage de réglage : -8 (dB) à +8 (dB) (par intervalles de 2 dB)

Réglage initial : 0 (dB) pour toutes les bandes

- Lorsqu'un réglage est effectué, le témoin DIGITAL EQ s'allume sur l'afficheur.

Si aucun réglage n'est nécessaire, réglez toutes les bandes de fréquences sur « 0 (dB) ».

- Le témoin DIGITAL EQ s'éteint sur l'afficheur.

Depuis la télécommande :

Avant de commencer, rappelez-vous...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 1.

1 Appuyez plusieurs fois sur D. EQ FREQ pour sélectionner la bande à régler. 2 Appuyez sur D. EQ LEVEL + ou – pour régler la courbe d'égalisation de la bande sélectionnée. 3 Répétez les étapes 1 et 2 pour régler les autres bandes.

Réglage des sons graves

■ Renforcement des graves—BASS BOOST

Vous pouvez renforcer le niveau des graves—Bass Boost.

• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque source.
• Vous ne pouvez pas régler cet élément directement depuis la télécommande.

BASS BOOST : ON Sélectionnez pour augmenter le niveau des basses.

The B.BOOST indicator lights up on the display.

BASS BOOST : OFF

Select to deactivate the Bass Boost.

Réglage initial : BASS BOOST : OFF

REMARQUE

Cette fonction n'affecte que le son provenant des enceintes avant.

■ Atténuation du signal d'entrée—INPUT ATT

Lorsque le niveau d'entrée d'une source analogique est trop élevé, le son sera déformé. Si cela se produit, vous devez atténuer le niveau du signal d'entrée pour éviter la distorsion du son.

• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque source.
• Vous ne pouvez pas régler cet élément directement depuis la télécommande.

INPUT ATT: ON	Select to attenuate the input signal level. The INPUT ATT indicator lights up on the display.
INPUT ATT: NORMAL	Select to deactivate attenuation.

Réglage initial : INPUT ATT : NORMAL

Réglage des paramètres sonores pour les modes Surround/DSP

Vous pouvez régler les paramètres sonores Surround/DSP selon vos préférences.

- Pour plus de détails sur les modes Surround/DSP, voir les pages 46 à 48.

■ Réglage du niveau d'effet pour les modes DSP —EFFECT

Ce réglage n'est disponible que lorsque l'un des modes DSP (sauf ALL CH STEREO) est utilisé. Pour activer le mode DSP, voir page 50.

- Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode DSP.

Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : EFFECT : 3

Plus le nombre augmente, plus l'effet est fort. Normalement, sélectionnez « 3 ».

Depuis la télécommande :

Appuyez plusieurs fois sur EFFECT pour sélectionner le niveau que vous souhaitez régler.

■ Réglage de la taille virtuelle de la pièce pour les modes DSP —ROOM SIZE

Ce réglage n'est disponible que lorsque l'un des modes DSP (sauf ALL CH STEREO) est utilisé. Pour activer le mode DSP, voir page 50.

- Si « SURROUND SPK » est réglé sur « NO » (voir page 28), cet élément n'est pas réglable.

- Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode DSP.

- Vous ne pouvez pas régler cet élément directement depuis la télécommande.

Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : ROOM SIZE : 3

À mesure que le nombre augmente, l'intervalle entre les réflexions augmente, de sorte que vous aurez l'impression d'être dans une pièce plus grande. Normalement, sélectionnez « 3 ».

■ Réglage de l'effet de vivacité pour les modes DSP — LIVENESS

Ce réglage n'est disponible que lorsque l'un des modes DSP (sauf ALL CH STEREO) est utilisé. Pour activer le mode DSP, voir page 50.

• Si « SURROUND SPK » est réglé sur « NO » (voir page 28), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode DSP.
• Vous ne pouvez pas régler cet élément directement depuis la télécommande.

Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : LIVENESS : 3

À mesure que le nombre augmente, le niveau d'atténuation des réflexions dans le temps diminue, de sorte que l'acoustique passe de « morte » à « vivante ». Normalement, sélectionnez « 3 ».

■ Réglage de la commande panoramique pour Pro Logic IIx Music et Pro Logic II Music — PANORAMA

Ce réglage est disponible lorsque Pro Logic IIx Music ou Pro Logic II Music est activé pour le signal audio analogique ou numérique à 2 canaux. Pour activer Pro Logic IIx Music ou Pro Logic II Music, voir page 50.

- Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous modifiiez le réglage.

- Vous ne pouvez pas régler cet élément directement depuis la télécommande.

PANORAMA: ON	Select to add “wraparound” sound effect with side-wall image.
PANORAMA: OFF	Select to listen to originally recorded sound.

Réglage initial : PANORAMA : OFF

■ Réglage de la localisation du canal central pour Pro Logic IIx Music et Pro Logic II Music — CENTER WIDTH

Ce réglage est disponible lorsque Pro Logic IIx Music ou Pro Logic II Music est activé pour le signal sonore analogique ou numérique à 2 canaux. Pour activer Pro Logic IIx Music ou Pro Logic II Music, voir page 50.

• Si "CENTRE ENC" est réglé sur "NON" (voir page 28), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous changiez le réglage.
• Vous ne pouvez pas régler cet élément directement depuis la télécommande.

Plage de réglage : OFF et 1 à 7 (par intervalles de 1)

Réglage initial : LARGEUR CENTRE : 3

Plus le nombre augmente, plus le son du canal central se déplace vers les enceintes gauche et droite. Normalement, sélectionnez "3".

■ Réglage de la position de localisation sonore pour Pro Logic IIx Music et Pro Logic II Music — DIMENSION

Ce réglage est disponible lorsque Pro Logic IIx Music ou Pro Logic II Music est activé pour le signal sonore analogique ou numérique à 2 canaux. Pour activer Pro Logic IIx Music ou Pro Logic II Music, voir page 50.

• Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous changiez le réglage.
• Vous ne pouvez pas régler cet élément directement depuis la télécommande.

Plage de réglage : 1 à 7 (par intervalles de 1)

Réglage initial : DIMENSION : 4

Plus le nombre augmente, plus la localisation sonore se déplace de l'arrière vers l'avant.

Normalement, sélectionnez "4".

■ Réglage de la localisation sonore du canal central — CENTER GAIN

Ce réglage n'est disponible que lorsque Neo:6 Music est utilisé.

• Si « CENTER SPK » est réglé sur « NO » (voir page 28), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé jusqu'à ce que vous changiez le réglage.
• Vous ne pouvez pas régler cet élément directement depuis la télécommande.

Plage de réglage : 0 à 1,0 (par intervalles de 0,1)

Réglage initial : CENTER GAIN : 0,3

Plus le nombre augmente, plus le canal central est localisé clairement.

Normalement, sélectionnez « 0,3 ».

■ Réglage du timbre central — CENTER TONE

Ce réglage est disponible lorsqu'un des modes Surround/DSP est utilisé. Pour activer le mode Surround/DSP, voir page 50.

• Si « CENTER SPK » est réglé sur « NO » (voir page 28), cet élément n'est pas réglable.
• Ce réglage est commun à tous les modes Surround, et est mémorisé séparément pour les modes DSP.

Plage de réglage : 1 à 5 (par intervalles de 1)

Réglage initial : CENTER TONE : 3

À mesure que le nombre augmente, le dialogue devient plus fort. Normalement, sélectionnez « 3 ».

- Lorsque le ton central est réglé sur une valeur autre que « CENTER TONE: 3 », l'indicateur C.TONE s'allume sur l'écran.

Depuis la télécommande :

Appuyez plusieurs fois sur C. TONE pour sélectionner le niveau que vous souhaitez régler.

■ Alignement de la localisation verticale du canal central pour les modes Surround/DSP — CNTR ALIGNMENT

Ce réglage est disponible lorsqu'un des modes Surround/DSP (sauf PLIIx MUSIC, PLII MUSIC, NEO:6 MUSIC et ALL CH STEREO) est utilisé. Pour activer le mode Surround/DSP, voir page 50.

• Si « CENTER SPK » est réglé sur « NO » (voir page 28), cet élément n'est pas réglable.
• Une fois que vous avez effectué un réglage, il est mémorisé pour chaque mode Surround/DSP.
• Vous ne pouvez pas régler cet élément directement depuis la télécommande.

CNTR ALIGNMENT: ON	Select this when you cannot feel as if the actors or singers are speaking or singing on the screen.
CNTR ALIGNMENT: OFF	Center alignment is turned off.

Réglage initial : CNTR ALIGNMENT : OFF

Opérations du tuner

Les opérations du tuner se font principalement depuis la télécommande.

REMARQUE

Lorsque vous avez sélectionné « FM » ou « AM » à l'aide du SELECTEUR DE SOURCE sur le panneau avant, la télécommande peut ne pas fonctionner pour les opérations du tuner. Pour utiliser la télécommande pour les opérations du tuner, sélectionnez « FM » ou « AM » à l'aide du bouton FM/AM de la télécommande.

Réglage manuel des stations

Depuis la télécommande uniquement :

1 Appuyez sur FM/AM pour sélectionner la bande.

La dernière station reçue de la bande sélectionnée est syntonisée.

- Chaque pression sur le bouton fait alterner la bande entre « FM » et « AM ».

2 Appuyez plusieurs fois ou maintenez enfoncé TUNING ⊕ ou ⊖ TUNING jusqu'à ce que la station souhaitée soit syntonisée.

• Appuyer (ou maintenir) sur TUNING ⊕ augmente la fréquence.
• Appuyer (ou maintenir) sur ⊖ TUNING diminue la fréquence.

REMARQUES

• Lorsque vous maintenez puis relâchez TUNING ⊕ ou ⊖ TUNING, la fréquence continue de changer jusqu'à ce qu'une station soit syntonisée.
• Lorsqu'une station avec un niveau de signal suffisant est syntonisée, le témoin TUNED s'allume sur l'afficheur.
• Lorsqu'un programme stéréo FM est reçu, le témoin STEREO s'allume également.

Utilisation de la syntonisation par préréglage

Une fois qu'une station est assignée à un numéro de canal, la station peut être syntonisée rapidement en sélectionnant simplement le numéro. Vous pouvez prérégler jusqu'à 30 stations FM et 15 stations AM (PO).

Pour mémoriser les stations préréglées

Avant de commencer, rappelez-vous...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant que vous ayez terminé, recommencez à partir de l'étape 2.

UNIQUEMENT à partir de la télécommande :

1. Syntonisez la station que vous voulez prérégler (voir « Syntonisation manuelle des stations » ci-dessus).

- Si vous voulez mémoriser le mode de réception FM pour cette station, sélectionnez le mode de réception FM souhaité. Voir « Sélection du mode de réception FM » à la page 41.

2. Appuyez sur MEMORY.

La position du numéro de canal commence à clignoter sur l'afficheur pendant environ 5 secondes.

3. Pendant que la position du numéro de canal clignote, appuyez sur les touches numériques (1 - 10, +10) pour sélectionner un numéro de canal.

• Pour le canal numéro 5, appuyez sur 5.
• Pour le canal numéro 15, appuyez sur +10, puis sur 5.
• Pour le canal numéro 30, appuyez sur +10, +10, puis sur 10.

ANALOG	L	R	TUNED STEREO AUTO MUTING
	S.WFR
			FM	→1	67,50 MHz

4. Appuyez de nouveau sur MEMORY pendant que le numéro de canal sélectionné clignote sur l'afficheur.

Le numéro de canal sélectionné cesse de clignoter. La station est affectée au numéro de canal sélectionné.

5. Répétez les étapes 1 à 4 jusqu'à ce que vous ayez mémorisé toutes les stations souhaitées.

Pour effacer une station préréglée mémorisée

La mémorisation d'une nouvelle station sur un numéro de canal déjà utilisé efface la station précédemment mémorisée.

Pour syntoniser une station préréglée

Depuis la télécommande :

1 Appuyez sur FM/AM pour sélectionner la bande.

La dernière station reçue de la bande sélectionnée est syntonisée et les touches numériques fonctionnent désormais pour les opérations du tuner.

- Chaque pression sur la touche fait alterner la bande entre « FM » et « AM ».

2 Appuyez sur les touches numériques (1 - 10, +10) pour sélectionner un numéro de canal préréglé.

• Pour le canal 5, appuyez sur 5.
• Pour le canal 15, appuyez sur +10, puis sur 5.
• Pour le canal 30, appuyez sur +10, +10, puis sur 10.

Sur la face avant :

Avant de commencer, rappelez-vous...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 2.

1 Tournez SOURCE SELECTOR pour sélectionner « FM » ou « AM ».

La dernière station reçue de la bande sélectionnée est syntonisée.

2 Appuyez sur TUNER PRESET.

« P » apparaît sur l'écran, et MULTI JOG fonctionne maintenant pour sélectionner les canaux prédéfinis.

3 Tournez MULTI JOG pour sélectionner un numéro de canal prédéfini.

• Pour augmenter les numéros de canaux prédéfinis, tournez MULTI JOG dans le sens des aiguilles d'une montre.
• Pour diminuer les numéros de canaux prédéfinis, tournez MULTI JOG dans le sens inverse des aiguilles d'une montre.

Sélection du mode de réception FM

Lorsqu'une émission stéréo FM est difficile à recevoir ou est parasitée, vous pouvez changer le mode de réception FM pendant la réception d'une émission FM.

- Vous pouvez mémoriser le mode de réception FM pour chaque station prédéfinie (voir page 40).

UNIQUEMENT depuis la télécommande :

Pendant l'écoute d'une station FM, appuyez sur FM MODE.

- Chaque pression sur la touche fait alterner le mode de réception FM entre « AUTO MUTING » et « MONO ».

AUTO MUTING	Normally select this.When a program is broadcast in stereo, you will hear stereo sound; when in monaural, you will hear monaural sound.This mode is also useful to suppress static noise between stations. The AUTO MUTING indicator lights up on the display.
MONO	Select this to improve the reception (but stereo effect will be lost).In this mode, you will hear noise while tuning in to the stations. The AUTO MUTING indicator goes off from the display. (The STEREO indicator also goes off.)

Réglage initial : AUTO MUTING

Utilisation du système de radiocommunication de données (RDS) pour recevoir les stations FM

Seules les touches de la télécommande sont utilisées pour les opérations RDS.

Le RDS permet aux stations FM d'envoyer un signal supplémentaire en plus de leurs signaux de programme habituels. Par exemple, les stations envoient leurs noms, ainsi que des informations sur le type de programme qu'elles diffusent, comme le sport ou la musique, etc.

Lorsqu'une station FM qui fournit le service RDS est syntonisée, l'indicateur RDS s'allume sur l'écran.

Indicateur RDS

Avec le récepteur, vous pouvez recevoir les types de signaux RDS suivants :

PS (Program Service):	Shows commonly known station names.
PTY (Program Type):	Shows types of broadcast programs.
RT (Radio Text):	Shows text messages the station sends.
Enhanced Other Networks:	See page 45.

REMARQUES

• Le RDS n'est pas disponible pour les émissions AM (PO).
• Le RDS peut ne pas fonctionner correctement si la station syntonisée n'émet pas correctement le signal RDS ou si l'intensité du signal est faible.

Quelles informations les signaux RDS peuvent-ils fournir ?

Vous pouvez voir sur l'écran les signaux RDS que la station envoie.

Appuyez sur DISPLAY tout en écoutant une station FM.

• Chaque pression sur le bouton change l'affichage pour montrer les informations suivantes :

PS (Program Service) :

Pendant la recherche, "PS" apparaît puis les noms de stations s'affichent. "NO PS" apparaît si aucun signal n'est envoyé.

PTY (Program Type) :

Pendant la recherche, "PTY" apparaît puis le type de programme diffusé s'affiche. "NO PTY" apparaît si aucun signal n'est envoyé.

RT (Radio Text) :

Pendant la recherche, "RT" apparaît puis les messages texte envoyés par la station s'affichent. "NO RT" apparaît si aucun signal n'est envoyé.

Fréquence :

Fréquence de la station (service non-RDS).

À propos des caractères affichés à l'écran

Lorsque l'écran affiche les signaux PS, PTY ou RT, les caractères suivants sont utilisés :

- L'écran ne peut pas afficher les lettres accentuées ; par exemple, « A » peut représenter des « A » accentués comme « Â, Ä, Á, À, â, ä, á, à ».

REMARQUE

Si la recherche se termine immédiatement, « PS », « PTY » et « RT » n'apparaîtront pas à l'écran.

Recherche d'un programme par codes PTY

L'un des avantages du service RDS est que vous pouvez localiser un type de programme particulier parmi les canaux prédéfinis (voir pages 40 et 41) en spécifiant les codes PTY.

Pour rechercher un programme à l'aide des codes PTY

Avant de commencer, n'oubliez pas...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez à l'étape 1.

1 Appuyez sur PTY SEARCH tout en écoutant une station FM.

« PTY SELECT » clignote à l'écran.

2 Pendant que « PTY SELECT » clignote, appuyez sur PTY ⊕ ou ● PTY jusqu'à ce que le code PTY souhaité apparaisse à l'écran. 3 Appuyez à nouveau sur PTY SEARCH, pendant que le code PTY sélectionné à l'étape précédente est toujours affiché.

Pendant la recherche, « SEARCH » et le code PTY sélectionné s'affichent en alternance à l'écran.

Le récepteur recherche parmi 30 stations FM préréglées, s'arrête lorsqu'il trouve celle que vous avez sélectionnée et se cale sur cette station.

• Pour arrêter la recherche à tout moment, appuyez sur PTY SEARCH pendant la recherche.
• Si aucun programme n'est trouvé, « NOT FOUND » s'affiche à l'écran.

Pour continuer la recherche après le premier arrêt

Appuyez de nouveau sur PTY SEARCH pendant que les indications à l'écran clignotent.

Codes PTY

• Pour plus de détails sur chaque code, voir « Description des codes PTY » à la page 44.

Description des codes PTY :

News:	News.
Affairs:	Topical program expanding or enlarging upon the news—debate or analysis.
Info (Information):	Programs the purpose of which is to impart advice in the widest sense.
Sport:	Programs concerned with any aspect of sports.
Educate (Education):	Educational programs.
Drama:	All radio plays and serials.
Culture:	Programs concerning any aspect of national or regional culture, including language, theatre, etc.
Science:	Programs about natural sciences and technology.
Varied:	Used for mainly speech-based programs such as quizzes, panel games and personality interviews.
Pop M (Music):	Commercial music of current popular appeal.
Rock M (Music):	Rock music.
Easy M (Music):	Current contemporary music considered to be “easy-listening.”
Light M (Music):	Instrumental music, and vocal or choral works.
Classics:	Performances of major orchestral works, symphonies, chamber music, etc.
Other M (Music):	Music not fitting into any of the other categories.
Weather:	Weather reports and forecasts.
Finance:	Stock Market reports, commerce, trading, etc.
Children:	Programs targeted at a young audience.

Social:	Programs about sociology, history, geography, psychology and society.
Religion:	Religious programs.
Phone In:	Involving members of the public expressing their views either by phone or at a public forum.
Travel:	Travel information.
Leisure:	Programs about recreational activities.
Jazz:	Jazz music.
Country:	Songs which originate from, or continue the musical tradition of the American Southern States.
Nation M (Music):	Current popular music of the nation or region in that country's language.
Oldies:	Music from the so-called “golden age” of popular music.
Folk M (Music):	Music which has its roots in the musical culture of a particular nation.
Document:	Programs concerning factual matters, presented in an investigative style.
TEST:	Broadcasts for testing emergency broadcast equipment or unit.
Alarm !:	Emergency announcement.
None:	No program type, unidentified program, or difficult to categorize into particular types.

La classification des codes PTY pour certaines stations FM peut différer de la liste ci-dessus.

Passage temporaire au programme de votre choix

Un autre service RDS pratique est appelé « Enhanced Other Networks ».

Ceci permet au récepteur de passer temporairement à un programme de votre choix (TA, NEWS et/ou INFO) provenant d'une autre station, sauf dans le cas suivant :

- Le mode Enhanced Other Networks ne fonctionne que lors de la réception d'une station FM avec le code Enhanced Other Networks.

Avant de commencer, rappelez-vous...

La fonction Enhanced Other Networks n'est applicable qu'aux stations FM préréglées.

Appuyez plusieurs fois sur TA/NEWS/INFO jusqu'à ce que le type de programme souhaité apparaisse à l'écran.

• Chaque fois que vous appuyez sur la touche, le(s) type(s) de programme change(nt) et le(s) indicateur(s) correspondant(s) s'allume(nt) comme suit :

TA : Annonces de trafic dans votre région.

NEWS : Informations.

INFO : Programmes dont le but est de prodiguer des conseils au sens le plus large.

Comment fonctionne réellement la fonction Enhanced Other Networks :

Si une autre station FM commence à diffuser le type de programme que vous avez sélectionné pendant que vous écoutez une station FM,

Le récepteur bascule automatiquement sur cette station. L'indicateur du type de programme reçu se met à clignoter.

Lorsque le programme est terminé, le récepteur revient à la station précédemment écoutée, mais reste en mode veille Enhanced Other Networks. L'indicateur du type de programme reçu cesse de clignoter et reste allumé.

Si la station actuellement écoutée commence à diffuser le type de programme que vous avez sélectionné,

Le récepteur continue de recevoir la station, mais l'indicateur du type de programme reçu se met à clignoter.

Lorsque le programme est terminé, l'indicateur du type de programme reçu cesse de clignoter et reste allumé, mais le récepteur reste en mode veille Enhanced Other Networks.

Pour arrêter d'écouter le programme sélectionné par Enhanced Other Networks,

Appuyez à nouveau plusieurs fois sur TA/NEWS/INFO pour que l'indicateur du type de programme (TA/NEWS/INFO) disparaisse de l'écran. Le récepteur quitte le mode veille Enhanced Other Networks et revient à la station précédemment sélectionnée.

Lorsqu'une diffusion d'urgence (signal Alarm!) est envoyée par une station FM

Le récepteur s'accorde automatiquement sur la station, sauf dans les cas suivants :

• Lorsque vous écoutez des réseaux non RDS — toutes les stations AM (PO), certaines stations FM et d'autres sources.
• Lorsque le récepteur est en mode veille.

Pendant la réception d'une diffusion d'urgence, « Alarm! » s'affiche à l'écran.

Le signal TEST est utilisé pour tester l'équipement — pour vérifier s'il peut recevoir correctement le signal Alarm!.

Le signal TEST fait fonctionner le récepteur de la même manière que le signal Alarm!. Si le signal TEST est reçu, le récepteur passe automatiquement sur la station qui diffuse le signal TEST.

Pendant la réception du signal TEST, « TEST » s'affiche à l'écran.

REMARQUES

• Les données Enhanced Other Networks envoyées par certaines stations peuvent ne pas être compatibles avec ce récepteur.
• La fonction Enhanced Other Networks ne fonctionne pas pour certaines stations FM avec le service RDS.
• Pendant l'écoute d'un programme syntonisé via la fonction Enhanced Other Networks, la station ne change pas même si une autre station du réseau commence à diffuser un programme avec les mêmes données Enhanced Other Networks.
• Pendant l'écoute d'un programme syntonisé via la fonction Enhanced Other Networks, vous ne pouvez utiliser que les touches TA/NEWS/INFO et DISPLAY.

ATTENTION :

Si les stations alternent de manière intermittente entre la station syntonisée via la fonction Enhanced Other Networks et la station actuellement syntonisée, appuyez plusieurs fois sur TA/NEWS/INFO pour annuler la fonction Enhanced Other Networks.

Si vous n'appuyez pas sur le bouton, la station actuellement syntonisée est finalement reçue, et l'indication du type de données Enhanced Other Networks clignotant sur l'écran disparaît.

Création de champs sonores réalistes

Reproduction de l'ambiance d'un théâtre

Dans une salle de cinéma, de nombreux haut-parleurs sont placés sur les murs pour reproduire un son multicanal impressionnant qui vous parvient de toutes les directions.

Avec ces nombreux haut-parleurs, la localisation et le mouvement du son peuvent être exprimés.

Les modes Surround/DSP intégrés à ce récepteur peuvent créer presque le même son Surround que celui que vous ressentez dans une véritable salle de cinéma.

Présentation des modes Surround

■ Dolby Digital*

Dolby Digital est une méthode de compression de signal numérique, développée par Dolby Laboratories, et permet l'encodage et le décodage multicanal.

- Lorsqu'un signal Dolby Digital est détecté via l'entrée numérique, l'indicateur □□DIGITAL s'allume sur l'écran.

Dolby Digital 5.1CH

La méthode d'encodage Dolby Digital 5.1CH (DOLBY DIGITAL) enregistre et compresse numériquement les signaux des canaux avant gauche, avant droit, central, surround gauche, surround droit et LFE (6 canaux au total, mais le canal LFE est compté comme 0.1 canal. Par conséquent, on parle de 5.1 canaux).

Dolby Digital permet un son surround stéréo et fixe la fréquence de coupure des aigus surround à 20 kHz, contre 7 kHz pour Dolby Pro Logic. Ainsi, le mouvement du son et la sensation de présence sont bien plus améliorés qu'avec Dolby Pro Logic.

Dolby Digital EX

Dolby Digital EX (DOLBY D EX) est un format d'encodage surround numérique qui ajoute un troisième canal surround, appelé "surround arrière".

Par rapport au Dolby Digital 5.1 conventionnel, ces canaux surround arrière nouvellement ajoutés peuvent reproduire des mouvements plus détaillés derrière vous lors de la lecture de logiciels vidéo. De plus, la localisation du son surround deviendra plus stable.

■ Dolby Surround

Dolby Pro Logic II

Dolby Pro Logic II est un format de lecture multicanal qui convertit les logiciels 2 canaux en 5 canaux (plus un caisson de graves). La méthode de conversion matricielle utilisée pour Dolby Pro Logic II ne limite pas la fréquence de coupure des aigus surround et permet un son surround stéréo.

- Ce récepteur propose trois modes Dolby Pro Logic II : Pro Logic II Movie (PLII MOVIE), Pro Logic II Music (PLII MUSIC) et Pro Logic II Game (PLII GAME). Lorsque Dolby Pro Logic II est activé, l'indicateur ☐☐ PLII s'allume sur l'écran.

PLII MOVIE	Suitable for playing any Dolby Surround encoded software. You can enjoy a sound field very close to the one created with discrete 5.1-channel sounds.
PLII MUSIC	Suitable for playing any 2-channel stereo software. You can enjoy wide and deep sounds.
PLII GAME	Suitable for playing a video game. You can enjoy sounds with “being there” feeling.

* Fabriqué sous licence de Dolby Laboratories. « Dolby », « Pro Logic » et le symbole double-D sont des marques de commerce de Dolby Laboratories.

Dolby Pro Logic IIx

Dolby Pro Logic IIx est un format de lecture multicanal nouvellement introduit qui convertit non seulement les logiciels multicanal mais aussi les logiciels 2 canaux en 7.1 canaux (ou 6.1 canaux), développé à partir de Dolby Pro Logic II. La méthode de conversion matricielle utilisée pour Dolby Pro Logic IIx ne limite pas la fréquence de coupure des aigus surround.

- Ce récepteur propose trois modes Dolby Pro Logic IIx : Pro Logic IIx Movie (PLIIx MOVIE), Pro Logic IIx Music (PLIIx MUSIC) et Pro Logic IIx Game (PLIIx GAME). Lorsque Dolby Pro Logic IIx est activé, « PLIIx MOVIE », « PLIIx MUSIC » ou « PLIIx GAME » apparaissent et l'indicateur ☐☐ PLIIx s'allume sur l'écran.

PLIIX MOVIE	Suitable for playing any Dolby Surround encoded software. You can enjoy a sound field with a natural wraparound effect.
PLIIX MUSIC	Suitable for playing any 2-channel stereo software. You can enjoy wide and deep 7.1-channel sounds.
PLIIX GAME	Suitable for playing a video game. You can enjoy 7.1-channel sounds with “being there” feeling. This mode is available for both an analogue and digital 2-channel signal.

- Pour profiter des logiciels encodés en Dolby Digital, connectez la source à l'aide de la borne numérique à l'arrière de ce récepteur. (Voir page 16.)

■ DTS**

DTS est une autre méthode de compression de signal numérique, développée par Digital Theater Systems, Inc., et permet l'encodage et le décodage multicanal (1 canal jusqu'à 6.1 canaux).

- Lorsqu'un signal DTS est détecté via l'entrée numérique, l'indicateur dts s'allume sur l'écran.

DTS Digital Surround

DTS Digital Surround (DTS) est un autre format audio numérique discret 5.1 canaux disponible sur les logiciels CD, LD et DVD. Par rapport au Dolby Digital, le format DTS Digital Surround a un taux de compression audio plus faible, ce qui lui permet d'ajouter de l'ampleur et de la profondeur aux sons reproduits. Ainsi, DTS Digital Surround offre un son naturel, solide et clair.

DTS Extended Surround (DTS-ES)

DTS-ES est un autre format d'encodage numérique multicanal. Il améliore considérablement l'impression surround à 360 degrés et l'expression spatiale en ajoutant un troisième canal surround – le canal surround arrière.

DTS-ES comprend deux formats de signal avec différentes méthodes d'enregistrement du signal surround – DTS-ES Discrete 6.1ch (ES DISCRETE) et DTS-ES Matrix 6.1ch (ES MATRIX).

DTS-ES Discrete 6.1ch a été conçu pour encoder (et décoder) un signal 6.1 canaux de manière discrète afin d'éviter les interférences entre chaque canal.

DTS-ES Matrix 6.1ch a été conçu pour ajouter un canal surround supplémentaire au DTS Digital Surround 5.1 canaux. En utilisant une méthode d'encodage/décodage matriciel, un signal supplémentaire de canal « surround arrière » est encodé (et décodé) dans les signaux des canaux surround gauche et droit.

DTS 96/24

Ces dernières années, il y a eu un intérêt croissant pour des fréquences d'échantillonnage plus élevées, tant pour l'enregistrement que pour la reproduction à la maison. Des fréquences d'échantillonnage plus élevées permettent une plage de fréquences plus large et des profondeurs de bits plus grandes offrent une plage dynamique étendue.

DTS 96/24 est un format de signal numérique multicanal (fs 96 kHz/24 bits) introduit par Digital Theater Systems, Inc. pour offrir une « qualité sonore supérieure au CD » à la maison.

- Lorsqu'un signal DTS 96/24 est détecté, les indicateurs dts et 96/24 s'allument. Vous pouvez profiter de son son 5.1 canaux avec une qualité optimale.

DTS Neo:6

DTS Neo:6 est une autre méthode de conversion pour créer 6 canaux (plus subwoofer) à partir de logiciels 2 canaux analogiques/numériques en utilisant le décodeur matriciel numérique de haute précision utilisé pour DTS-ES Matrix 6.1ch.

- Ce récepteur fournit les modes DTS Neo:6 suivants – Neo:6 Cinema (NEO:6 CINEMA) et Neo:6 Music (NEO:6 MUSIC). Lorsque l'un d'eux est activé, l'indicateur NEO:6 s'allume sur l'écran.

NEO:6 CINEMA

Suitable for playing movies. You can get the same atmosphere with 2-channel software as with 6.1-channel software. It is also effective for playing software encoded with conventional surround formats.

NEO:6 MUSIC

Suitable for playing music software. The front channel signals bypass the decoder (resulting in no loss of sound quality) and the surround signals transmitted through the other speakers expand the sound field naturally.

** « DTS », « DTS-ES », « Neo:6 » et « DTS 96/24 » sont des marques de commerce de Digital Theater Systems, Inc.

Lors de l'utilisation du mode Surround, les sons sortent des enceintes activées requises par le mode Surround.

• Si « SURROUND SPK » ou « CENTER SPK » est réglé sur « NO » dans le réglage des enceintes (voir page 28), les signaux des canaux correspondants sont alloués et émis via les enceintes avant.
• Si « SURROUND SPK » et « CENTER SPK » sont tous deux réglés sur « NO » dans le paramètre des enceintes (voir page 28), le traitement 3D-PHONIC original de JVC (développé pour créer un effet surround uniquement à travers les enceintes avant) est utilisé. L'indicateur 3D-PHONIC s'allume sur l'écran.

À propos des autres signaux numériques

PCM linéaire

Données audio numériques non compressées utilisées pour les DVD, les CD et les Video CD.

Les DVD prennent en charge 2 canaux avec des fréquences d'échantillonnage de 48/96 kHz, à une quantification de 16/20/24 bits. En revanche, les CD et les Video CD sont limités à 2 canaux avec 44,1 kHz à 16 bits.

- Lorsqu'un signal PCM linéaire est détecté, l'indicateur LINEAR PCM s'allume.

PCM multicanal

Données audio numériques multicanal non compressées utilisées pour les DVD-Audio.

Les DVD-Audio prennent en charge jusqu'à 5.1 canaux avec des fréquences d'échantillonnage de 44,1/48/88,2/96 kHz et 2 canaux avec des fréquences d'échantillonnage de 44,1/48/88,2/96/176/192 kHz, à une quantification de 16/20/24 bits.

- Lorsqu'un signal PCM multicanal est détecté, l'indicateur LINEAR PCM s'allume et « MULTI CH PCM » apparaît sur l'écran pendant un moment.

Dual Mono

Le Dual Mono se comprend facilement si l'on pense à la diffusion bilingue des programmes télévisés (cependant, le format Dual Mono n'est pas identique à ces formats analogiques).

Ce format est maintenant adopté dans Dolby Digital, DTS, etc. Il permet d'enregistrer séparément deux canaux indépendants (appelés canal principal et canal secondaire).

- Vous pouvez sélectionner le canal que vous souhaitez écouter (voir page 30).

Présentation des modes DSP

Le son entendu dans une salle de concert, un club, etc. se compose du son direct et du son indirect — les réflexions précoces et les réflexions provenant de l'arrière. Les sons directs atteignent l'auditeur directement sans aucune réflexion. En revanche, les sons indirects sont retardés par les distances du plafond et des murs. Ces sons directs et indirects sont les éléments les plus importants des effets acoustiques d'ambiance.

Les modes DSP peuvent créer ces éléments importants et vous donner une véritable sensation d'« être là ».

Les modes DSP comprennent les modes suivants :

• Modes Digital Acoustic Processor (DAP) — HALL1, HALL2, LIVE CLUB, DANCE CLUB, PAVILION, THEATRE1, THEATRE2
• MONO FILM — Utilisé pour tous les types de signaux à 2 canaux (y compris le signal Dual Mono)
• Mode All Channel Stereo (ALL CH STEREO)

Lorsqu'un des modes DSP est activé, l'indicateur DSP s'allume sur l'afficheur.

■ Modes Digital Acoustic Processor (DAP)

Vous pouvez utiliser les modes DAP suivants afin de reproduire un champ sonore plus acoustique dans votre pièce d'écoute.

HALL1	Reproduces the spatial feeling of a large shoebox-shaped hall designed primarily for classical concerts. (Its seating capacity is about 2000.)
HALL2	Reproduces the spatial feeling of a large vineyard-shaped hall designed primarily for classical concerts. (Its seating capacity is about 2000.)
LIVE CLUB	Reproduces the spatial feeling of a live music club with a low ceiling.
DANCE CLUB	Reproduces the spatial feeling of a rocking dance club.
PAVILION	Reproduces the spatial feeling of an exhibition hall with a high ceiling.
THEATRE1	Reproduces the spatial feeling of a large theatre where the seating capacity is about 600.
THEATRE2	Reproduces the spatial feeling of a small theatre where the seating capacity is about 300.

REMARQUE

Lorsque « THEATRE1 » ou « THEATRE2 » est activé pendant la lecture d'une source analogique ou numérique à 2 canaux, le décodeur Dolby Pro Logic II intégré est activé et l'indicateur ☐☐ PLI s'allume.

Lorsque vous utilisez le mode DAP, les sons sortent de tous les haut-parleurs connectés et activés.

- Si « SURROUND SPK » est réglé sur « NO » dans le réglage des haut-parleurs (voir page 28), le traitement 3D-PHONIC original de JVC (développé pour créer l'effet surround uniquement avec les haut-parleurs avant) est utilisé.

L'indicateur 3D-PHONIC s'allume sur l'afficheur.

■ MONO FILM

Afin de reproduire un champ sonore plus acoustique dans votre salle d'écoute lors de la lecture de logiciels vidéo sonores monauraux (signaux numériques analogiques et 2 canaux, y compris le signal Dual Mono), vous pouvez utiliser ce mode.

L'effet surround sera ajouté et la localisation sonore des paroles des acteurs sera améliorée.

Ce mode ne peut pas être utilisé pour les signaux numériques multicanal.

Lorsque « MONO FILM » est utilisé, les sons sortent de tous les haut-parleurs connectés (et activés).

• Si « SURROUND SPK » est réglé sur « NO » dans le réglage des haut-parleurs (voir page 28), le traitement 3D-PHONIC original de JVC (développé pour créer l'effet surround uniquement avec les haut-parleurs avant) est utilisé. L'indicateur 3D-PHONIC s'allume sur l'écran.

- Si les signaux entrants passent d'un signal numérique 2 canaux à un autre type de signal numérique, « MONO FILM » est annulé et un mode Surround approprié est activé.

■ Mode stéréo tous canaux (ALL CH STEREO)

Ce mode peut reproduire un champ stéréo plus large en utilisant tous les haut-parleurs connectés (et activés). Ce mode ne peut pas être utilisé si « SURROUND SPK » est réglé sur « NO » dans le réglage des haut-parleurs (voir page 28).

Son reproduit en stéréo normale Son reproduit en mode stéréo tous canaux

Mode 3D HEADPHONE

Si vous connectez un casque alors qu'un des modes Surround/DSP est en cours d'utilisation, le mode 3D HEADPHONE est activé quel que soit le type de logiciel lu. « 3D HEADPHONE » apparaît sur l'écran et les indicateurs DSP et HEADPHONE s'allument.

Utilisation des modes Surround/DSP

Les modes Surround/DSP disponibles varient selon les réglages des haut-parleurs et les signaux entrants. Voir le tableau ci-dessous.

• Les nombres entre parenthèses après le type de signal entrant indiquent le nombre de canaux avant et le nombre de canaux surround. Par exemple, (3/2) indique que les signaux sont encodés avec trois signaux avant (gauche/droite/centre) et deux signaux surround (stéréo).
• Pour le réglage EX/ES/PLIIx, voir page 30.
• Les modes Surround/DSP ne sont pas disponibles lorsque « A MULTI » est sélectionné dans le réglage d'entrée audio (voir page 20) ou lorsque des signaux PCM multicanal (voir page 47) enregistrés sur DVD-Audio arrivent.

Incoming Signal Type		EX/ES/PLIIx setting
		AUTO	ON	PLIIx MOVIE	PLIIx MUSIC	OFF
Dolby Digital	Dolby Digital Surround EX	DOLBY D EX*3,5	DOLBY D EX*3	D+PLIIx MOVIE *2,3	D+PLIIx MUSIC *3	DOLBY DIGITAL
	Dolby Digital (3/2, 2/2)	DOLBY DIGITAL	DOLBY D EX*3	D+PLIIx MOVIE *2,3	D+PLIIx MUSIC *3	DOLBY DIGITAL
	Dolby Digital (3/1, 2/1, 3/0, 1/0)	DOLBY DIGITAL
	Dolby Digital (Dual Mono)	DUAL MONO
DTS	DTS-ES Discrete *1	DTS-ES DSCRT *3	DTS-ES DSCRT *3	DTS+PLIIx MOVIE *2,3	DTS+PLIIx MUSIC *3	DTS SURROUND
	DTS-ES Matrix *1	DTS-ES MATRIX *3	DTS-ES MATRIX *3	DTS+PLIIx MOVIE *2,3	DTS+PLIIx MUSIC *3	DTS SURROUND
	DTS (3/2, 2/2) *1	DTS SURROUND	DTS+NEO:6 *3	DTS+PLIIx MOVIE *2,3	DTS+PLIIx MUSIC *3	DTS SURROUND
	DTS (3/1, 2/1, 3/0, 1/0)	DTS
	DTS (Dual Mono)	DUAL MONO
Analogue/LINEAR PCM Dolby Digital (2/0)		PLIIx MOVIE *4 /PLIIx MUSIC *4 /PLIIx GAME *4 /NEO:6 CINEMA/NEO:6 MUSIC				PLII MOVIE/PLII MUSIC/PLII GAME/NEO:6 CINEMA/NEO:6 MUSIC

*1 Le traitement DTS 96/24 n'est pas appliqué lorsque le réglage EX/ES/PLIIx est activé. Si vous souhaitez appliquer le traitement, réglez EX/ES/PLIIx sur « OFF » (voir page 30).

*2 Lorsque « S BACK OUT » est réglé sur « SB OUT : 1SPK », D+PLIIx MOVIE devient DOLBY D EX et DTS+PLIIx MOVIE devient DTS+EX.

*3 Lorsque « S BACK SPK » est réglé sur « NO », le Virtual Surround Back est activé pour les modes et l'indicateur VIRTUAL SB s'allume sur l'écran.

*4 Lorsque « S BACK SPK » est réglé sur « NO », PLIIx MOVIE, PLIIx MUSIC et PLIIx GAME deviennent respectivement PLII MOVIE, PLII MUSIC et PLII GAME.

*5 Pour certains logiciels Dolby Digital Surround EX, la reproduction Dolby Digital 5.1 canaux (« DOLBY DIGITAL ») peut être appliquée même si vous avez sélectionné « AUTO ». Dans ce cas, sélectionnez « ON » pour appliquer « DOLBY D EX ».

À propos des modes DSP

• Les modes DSP suivants sont disponibles, sauf lorsque « A MULTI » est sélectionné dans le réglage d'entrée audio (voir page 20) ou lorsque des signaux PCM multicanal (voir page 47) enregistrés sur DVD-Audio arrivent : HALL1, HALL2, LIVE CLUB, DANCE CLUB, PAVILION, THEATRE1, THEATRE2.
• Si un signal entrant est un signal numérique multicanal (plus de 2 canaux), « MONO FILM » n'est pas disponible.
• Si « SURROUND SPK » est réglé sur « NO », « ALL CH STEREO » n'est pas disponible.

Virtual Surround Back

Cette fonction crée un excellent effet surround depuis l'arrière, comme si vous aviez connecté une enceinte surround arrière. L'indicateur VIRTUAL SB (Surround Back) s'allume sur l'écran.

Si vous avez connecté (et activé) les enceintes surround, vous pouvez utiliser Virtual Surround Back sans connecter l'enceinte surround arrière.

Virtual Surround Back est activé lorsque EX/ES/PLIIx est réglé sur autre chose que « OFF » et lors de la lecture de logiciels contenant les signaux suivants :

– Dolby Digital Surround EX - DTS-ES – Dolby Digital ou DTS avec 4 canaux ou plus

Activation des modes Surround/DSP

Les modes Surround/DSP disponibles varient selon les réglages des enceintes et les signaux d'entrée. Pour plus de détails, voir page 49.

L'activation d'un des modes Surround/DSP rappelle automatiquement les réglages et ajustements mémorisés.

• Pour ajuster le niveau de sortie des enceintes, voir page 37.
• Lors de l'activation d'un des modes Surround/DSP, vous pouvez ajuster CENTER TONE. (Voir page 39.)
• Lors de l'activation d'un des modes Surround/DSP (sauf PLIIx MUSIC, PLII MUSIC, NEO:6 MUSIC et ALL CH STEREO), vous pouvez ajuster CNTR ALIGNMENT. (Voir page 39.)
• Lors de l'activation de "NEO:6 MUSIC", vous pouvez ajuster CENTER GAIN. (Voir page 39.)
• Lors de l'activation du mode DSP (sauf ALL CH STEREO), vous pouvez ajuster les réglages suivants : EFFECT (voir page 38) LIVENESS (voir page 39) ROOM SIZE (voir page 38)
• Lors de l'activation de "PLIIx MUSIC" et "PLII MUSIC", vous pouvez ajuster les réglages suivants : CENTER WIDTH (voir page 39) DIMENSION (voir page 39) PANORAMA (voir page 39)

Sélection des modes Surround/DSP

Depuis la télécommande :

1 Sélectionnez et lisez une source.

• Les modes Surround/DSP ne sont pas disponibles lors de la sélection de "A MULTI" dans le réglage d'entrée audio (voir page 20) ou lorsque des signaux PCM multicanal (voir page 47) enregistrés sur DVD-Audio arrivent.
• Assurez-vous d'avoir sélectionné correctement le mode d'entrée (analogique ou numérique).

2 Appuyez plusieurs fois sur SURROUND pour sélectionner le mode Surround/DSP souhaité.

Ex. : Lorsque « DOLBY DIGITAL » est sélectionné pour un logiciel multicanal Dolby Digital :

*1 « AUTO SURROUND » est le réglage initial. *2 Les modes Surround disponibles varient selon les réglages des enceintes et les signaux entrants. Pour plus de détails, voir page 49. *3 Si un signal entrant est un signal numérique multicanal (plus de 2 canaux), « MONO FILM » n'est pas disponible. *4 Si « SURROUND SPK » est réglé sur « NO », « ALL CH STEREO » n'est pas disponible.

Pour annuler les modes Surround/DSP

Appuyez plusieurs fois sur SURROUND jusqu'à ce que « SURROUND OFF » apparaisse à l'écran.

Sur la face avant :

Avant de commencer, rappelez-vous...

Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant d'avoir terminé, recommencez à l'étape 2.

1 Sélectionnez et lisez une source.

• Les modes Surround/DSP ne sont pas disponibles lorsque « A MULTI » est sélectionné dans le réglage d'entrée audio (voir page 20) ou lorsque des signaux PCM multicanal (voir page 47) enregistrés en DVD-Audio arrivent.
• Assurez-vous d'avoir sélectionné correctement le mode d'entrée (analogique ou numérique).

2 Appuyez sur SURROUND.

MULTI JOG fonctionne maintenant pour sélectionner les modes Surround/DSP.

3 Tournez MULTI JOG pour sélectionner le mode Surround/DSP souhaité.

Ex. : Lorsque « DOLBY DIGITAL » est sélectionné pour un logiciel multicanal Dolby Digital :

*1 « AUTO SURROUND » est le réglage initial. *2 Les modes Surround disponibles varient selon les réglages des enceintes et les signaux entrants. Pour plus de détails, voir page 49. *3 Si un signal entrant est un signal numérique multicanal (plus de 2 canaux), « MONO FILM » n'est pas disponible. *4 Si « SURROUND SPK » est réglé sur « NO », « ALL CH STEREO » n'est pas disponible.

Pour annuler les modes Surround/DSP

Tournez MULTI JOG jusqu'à ce que "SURROUND OFF" apparaisse à l'écran.

Lorsque vous sélectionnez "AUTO SURROUND"

Vous pouvez profiter facilement du mode Surround.

• Pour plus de détails sur les modes Surround, voir page 49.
• Lorsque "AUTO SURROUND" est activé, le témoin AUTO SURR s'allume sur l'écran.

Comment fonctionne "AUTO SURROUND" ?

• Si un signal multicanal arrive, un mode Surround approprié sera sélectionné automatiquement.
• Si un signal Dolby Digital 2 canaux avec signal surround arrive, "PLIIx MOVIE" ou "PLII MOVIE" sera sélectionné.
• Si un signal Dolby Digital 2 canaux sans signal surround arrive, "SURROUND OFF (stéréo)" sera sélectionné.
• Si un signal PCM linéaire arrive, "SURROUND OFF (stéréo)" sera sélectionné.

REMARQUE

"AUTO SURROUND" ne prend pas effet dans les cas suivants :

– Pendant la lecture d'une source analogique, - Lors de la sélection d'un des modes de décodage numérique fixes — "DOLBY DIGITAL" ou "DTS" (voir page 21).

Utilisation d'autres produits JVC

Vous pouvez utiliser la télécommande fournie pour faire fonctionner non seulement ce récepteur, mais aussi d'autres produits JVC.

• Reportez-vous également aux manuels fournis avec les autres produits.
• Certains magnétoscopes JVC peuvent accepter deux types de signaux de commande : les codes de télécommande « A » et « B ». Cette télécommande peut faire fonctionner un magnétoscope dont le code de télécommande est réglé sur « A ».
• Certains enregistreurs DVD JVC peuvent accepter quatre types de signaux de commande. Cette télécommande peut faire fonctionner un enregistreur DVD dont le code de télécommande est réglé sur le code initial. Pour plus de détails, reportez-vous au manuel fourni avec l'enregistreur DVD.
• Pour faire fonctionner d'autres produits, dirigez la télécommande directement vers le capteur de télécommande du produit cible.

TV

Vous pouvez toujours effectuer les opérations suivantes :

TV ⏻/l:	Turn on or off the TV.
TV VOL +/-:	Adjust the volume on the TV.
TV/VIDEO:	Change the input mode (either video input or TV tuner) on the TV.

Après avoir appuyé sur TV, vous pouvez effectuer les opérations suivantes sur le téléviseur.

CHANNEL +/-:	Change the channel numbers.
1 – 9, 0, 100+ (+10):	Select the channel numbers.
RETURN (10):	Switch between the previous channel and the current channel.

Magnétoscope

Vous pouvez toujours effectuer l'opération suivante :

VCR ⏻/I:	Turn on or off the VCR.
After pressing VCR, you can perform the following operations on the VCR.
CHANNEL +/-:	Change the channel numbers on the VCR.
1 – 9, 0:	Select the channel numbers on the VCR.
▶:	Start playback.
■:	Stop playback.
II:	Pause playback. To release it, press ▶.
FF:	Fast-wind a tape.
REW:	Rewind a tape.
● + ▶:	Start recording.
● + II:	Enter recording pause. To start recording, press ▶.

■ Enregistreur DVD ou lecteur DVD

Après avoir réglé correctement le sélecteur de mode, vous pouvez effectuer les opérations suivantes sur l'enregistreur DVD ou le lecteur DVD.

Voir les instructions fournies avec l'enregistreur DVD ou le lecteur DVD pour plus de détails.

■ Changement du code de télécommande pour l'enregistreur DVD

Certains enregistreurs DVD JVC peuvent accepter quatre types de signaux de commande. Vous pouvez attribuer l'un des quatre codes à la télécommande fournie avec ce récepteur pour faire fonctionner votre enregistreur DVD. Pour plus de détails, reportez-vous au manuel fourni avec l'enregistreur DVD.

Réglage initial : 03

1 Réglez le sélecteur de mode sur « DVR ». 2 Maintenez enfoncé DVR/DVD ⏻/I. 3 Appuyez sur DVR/DVD. 4 Saisissez le code de télécommande souhaité à l'aide des touches 1 à 4 et 0.

Ex. : Pour saisir le code « 2 », appuyez sur 0, puis sur 2.

Code for DVR	Number to enter
1	01
2	02
3	03
4	04

5 Relâchez DVR/DVD ⏻/I.

Le code de télécommande a maintenant été modifié.

Vous pouvez toujours effectuer l'opération suivante :

DVR/DVD ⏻/I : allume ou éteint l'enregistreur DVD ou le lecteur DVD.

Après avoir appuyé sur DVR/DVD, vous pouvez effectuer les opérations suivantes sur l'enregistreur DVD et le lecteur DVD.

▶:	Start playback.
■:	Stop playback.
II:	Pause playback. To release it, press ▶.
▶▶I:	Skip to the beginning of the next chapter.
◀◀:	Return to the beginning of the current (or previous) chapter.
DVD MENU:	Display the menu recorded on discs.

Après avoir appuyé sur DVR/DVD ou DVD MENU, vous pouvez effectuer les opérations suivantes sur l'enregistreur DVD et le lecteur DVD.

▲/▼/►/◄:	Select an item on the menu screen.
SET:	Enter the selected item, channel number, chapter/title number, or track number (if required).

Uniquement pour les opérations de l'enregistreur DVD :

CHANNEL +/-:	Change the channel numbers.
1 – 9, 0:	Select a channel number (while stopped) or a chapter/title number, track number (while playing back). Press SET to enter the number.
● + ▶:	Start recording.
● + II:	Enter recording pause. To start recording, press ▶.

Uniquement pour les opérations du lecteur DVD :

1 – 10, 0, +10:

Select a chapter/title number, track number, menu item, etc.

Si ces touches ne fonctionnent pas normalement, utilisez la télécommande fournie avec votre enregistreur DVD ou votre lecteur DVD. Reportez-vous également aux manuels fournis avec l'enregistreur DVD ou le lecteur DVD pour plus de détails.

Utilisation des produits d'autres fabricants

En modifiant les signaux transmissibles, vous pouvez utiliser la télécommande fournie pour faire fonctionner les produits d'autres fabricants.

• Reportez-vous également aux manuels fournis avec les autres produits. - Pour faire fonctionner ces composants avec la télécommande, vous devez d'abord définir les codes des fabricants pour le téléviseur, le magnétoscope, le décodeur et le lecteur DVD. - Après avoir remplacé les piles de la télécommande, définissez à nouveau les codes des fabricants. - Toutes les fonctions peuvent ne pas être assignées aux touches sur certains équipements.

☐ Modification des signaux transmissibles pour faire fonctionner un téléviseur

1 Maintenez enfoncée la touche TV ⏻/l. 2 Appuyez sur TV. 3 Saisissez le code du fabricant à l'aide des touches 1 à 9 et 0.

Voir « Codes fabricants pour téléviseurs » à droite.

4 Relâchez la touche TV ⏻/I.

Vous pouvez maintenant effectuer les opérations suivantes sur le téléviseur.

TV ⏻/l:	Turn on or off the TV.
TV VOL +/-:	Adjust the volume on the TV.
TV/VIDEO:	Change the input mode (either TV or VIDEO).

Après avoir appuyé sur TV, vous pouvez effectuer les opérations suivantes sur le téléviseur.

CHANNEL +/-:	Change the channel numbers.
1 – 9, 0, 100+ (+10):	Select the channel numbers.

Reportez-vous aux instructions fournies avec le téléviseur pour plus de détails.

5 Essayez de faire fonctionner votre téléviseur en appuyant sur TV ⏻/l.

Lorsque votre téléviseur s'allume ou s'éteint, vous avez saisi le bon code.

Si plusieurs codes sont répertoriés pour votre marque de téléviseur, essayez chacun d'eux jusqu'à ce que le bon soit saisi.

Codes fabricants pour téléviseurs

Manufacturer	Codes
JVC	01
Akai	02, 05
Blaupankt	03
Daewoo	09, 30, 31
Fenner	04, 30, 31
Fisher	05
Grundig	06
Hitachi	07, 08
Irradio	02, 05
Magnavox	09
Mitsubishi	10, 32
Miver	03
Nokia	11, 33
Nordmende	12, 13, 17, 25, 26, 27
Orion	14
Panasonic	15, 16
Philips	09
Saba	12, 13, 17, 25, 26, 27
Samsung	09, 18, 31
Sanyo	05
Schneider	02, 05
Sharp	19
Sony	20, 21, 22, 23, 24
Telefunken	12, 13, 17, 25, 26, 27
Thomson	12, 13, 17, 25, 26, 27, 29
Toshiba	28

Réglage initial : 01

Les codes fabricants sont sujets à modification sans préavis. S'ils sont modifiés, cette télécommande ne pourra pas faire fonctionner l'équipement.

☐ Modification des signaux transmissibles pour faire fonctionner un magnétoscope

1 Maintenez enfoncée la touche VCR ⏻/l. 2 Appuyez sur VCR. 3 Saisissez le code du fabricant à l'aide des touches 1 à 9 et 0.

Voir « Codes fabricants pour magnétoscope » à droite.

4 Relâchez la touche VCR ⏻/I.

Vous pouvez maintenant effectuer les opérations suivantes sur le magnétoscope.

VCR ⏻/l:

Turn on or off the VCR.

Après avoir appuyé sur VCR, vous pouvez effectuer les opérations suivantes sur le magnétoscope.

CHANNEL +/-:	Change the channel numbers on the VCR.
1 – 10, 0, +10:	Select the channel numbers on the VCR.
▶:	Start playback.
■:	Stop playback.
II:	Pause playback.
FF:	Fast-wind a tape.
REW:	Rewind a tape.
● + ▶:	Start recording.

Reportez-vous aux instructions fournies avec le magnétoscope pour plus de détails.

5 Essayez de faire fonctionner votre magnétoscope en appuyant sur VCR ⏻/I.

Lorsque votre magnétoscope s'allume ou s'éteint, vous avez entré le bon code.

Si plusieurs codes sont répertoriés pour votre marque de magnétoscope, essayez chacun d'eux jusqu'à ce que le bon soit entré.

Codes fabricants pour magnétoscope

Manufacturer	Codes
JVC	01
Akai	02, 36
Bell+Howell	03, 16
Blaupankt	04
CGM	03, 05, 16
Daewoo	34
DIGITAL	05
Fisher	03, 16
G.E.	06
Grundig	07
Hitachi	08, 09
Loewe	05, 10, 11
Magnavox	04, 05
Mitsubishi	12, 13, 14, 15
Nokia	16
Nordmende	17, 18, 19, 31
Orion	20
Panasonic	21
Philips	05, 22
Phonola	05
Saba	17, 18, 19, 23, 31
Samsung	24, 25
Sanyo	03, 16
Sharp	26, 27
Siemens	07
Sony	28, 29, 30, 35
Telefunken	17, 18, 19, 31, 32
Toshiba	33

Réglage initial : 01

Les codes fabricants sont sujets à modification sans préavis. S'ils sont modifiés, cette télécommande ne pourra pas faire fonctionner l'équipement.

☐ Modification des signaux transmissibles pour faire fonctionner un décodeur (STB)

1 Maintenez enfoncée la touche STB ⏻/I. 2 Appuyez sur STB CONT. 3 Entrez le code fabricant à l'aide des touches 1 à 9 et 0.

Voir « Codes fabricants pour décodeur (STB) » ci-dessous.

4 Relâchez la touche STB ⏻/I.

Vous pouvez maintenant effectuer les opérations suivantes sur le décodeur.

STB ⏻/l:

Turn on or off the STB.

Après avoir appuyé sur STB CONT, vous pouvez effectuer les opérations suivantes sur le décodeur.

CHANNEL +/-:	Change the channel numbers on the STB.
1 – 9, 0, +10:	Select the channel numbers on the STB.

Reportez-vous aux instructions fournies avec le décodeur pour plus de détails.

5 Essayez de faire fonctionner votre décodeur en appuyant sur STB ⏻/I.

Lorsque votre décodeur s'allume ou s'éteint, vous avez saisi le bon code.

Si plusieurs codes sont répertoriés pour votre marque de décodeur, essayez chacun d'eux jusqu'à ce que le bon soit saisi.

Codes des fabricants pour les décodeurs

Manufacturer	Codes
JVC	01, 02
Amstrad	03, 04, 05, 06, 31
BT	01
Canal Satellite	20
Canal+	20
D-Box	24
Echostar	17, 18, 19, 21
Finlux	11
Force	28
Galaxis	27
Grundig	07, 08
Hirschmann	07, 17, 37
ITT Nokia	11
Jerrold	16
Kathrein	13, 14, 34
Luxor	11
Mascom	32
Maspro	13
Nokia	24, 26, 33
Pace	10, 25, 31
Panasonic	15
Philips	09, 23
RFT	12
Saba	35
Sagem	22, 29
Salora	11
Selector	29
Skymaster	12, 36
Thomson	35
TPS	22
Triax	30
Wisi	07

Réglage initial : 01

☐ Modification des signaux transmissibles pour faire fonctionner un lecteur DVD

1 Réglez le sélecteur de mode sur « DVD ». 2 Maintenez enfoncé DVR/DVD ⏻/I. 3 Appuyez sur DVR/DVD. 4 Saisissez le code du fabricant à l'aide des touches 1 à 9 et 0.

Voir « Codes des fabricants pour les lecteurs DVD » ci-dessous.

5 Relâchez DVR/DVD ⏻/I.

Vous pouvez maintenant effectuer les opérations suivantes sur le lecteur DVD.

DVR/DVD ⏻/I:	Turn on or off the DVD player.
▶:	Start playback.
◀◀:	Return to the beginning of the current chapter (or fast-forward for some models).
▶▶I:	Skip to the beginning of the next chapter (or fast-reverse for some models).
■:	Stop playback.
II:	Pause playback.
DVD MENU:	Display the menu recorded on DVD VIDEO discs.
1 – 9, 0, +10:	Select the chapter number.

Après avoir appuyé sur DVR/DVD ou DVD MENU, vous pouvez effectuer les opérations suivantes sur le lecteur DVD.

▲/▼/►/◄:	Select an item on the menu screen.
SET:	Enter the selected item.

Reportez-vous aux instructions fournies avec le lecteur DVD pour plus de détails.

6 Essayez de faire fonctionner votre lecteur DVD en appuyant sur DVR/DVD ⏻/l.

Lorsque votre lecteur DVD s'allume ou s'éteint, vous avez entré le bon code.

Codes des fabricants pour lecteur DVD

Manufacturer	Codes
JVC	01
Kenwood	02, 03
Mitsubishi	06
Panasonic	07
Philips	05
Pioneer	08
Sony	09
Toshiba	04
Yamaha	10

Réglage initial : 01

Si plusieurs codes sont répertoriés pour votre marque de lecteur DVD, essayez chacun d'eux jusqu'à ce que le bon soit entré.

REMARQUE

Vous ne pouvez pas utiliser cette télécommande pour faire fonctionner d'autres enregistreurs DVD d'autres fabricants.

Les codes des fabricants sont sujets à modification sans préavis. S'ils sont modifiés, cette télécommande ne pourra pas faire fonctionner l'équipement.

Utilisez ce tableau pour vous aider à résoudre les problèmes quotidiens de fonctionnement. Si vous rencontrez des problèmes que vous ne pouvez pas résoudre, contactez le centre de service JVC.

	PROBLEM	POSSIBLE CAUSE	SOLUTION
Power	The power does not come on.	The power cord is not plugged in.	Plug the power cord into an AC outlet.
	The receiver turns off (enters standby mode).	Speakers are overloaded because of high volume.	1. Stop the playback source.2. Turn on the receiver again, then turn the volume down.
		Speakers are overloaded because of a short circuit at the speaker terminals.	Check the speaker wiring. If speaker wiring is not short-circuited, contact your dealer.
		The receiver is overloaded because of a high voltage.	Consult your dealer after unplugging the power cord.
	“OVER HEAT” flashes on the display, then the receiver turns off.	The receiver is overloaded because of high volume or long time usage.	Turn the volume down or turn off the receiver for a while and turn it on again. If the receiver turns off soon after doing solutions above, consult your dealer after unplugging the power cord.
Sound and picture	No sound from speakers.	Speaker signal cables are not connected.	Check speaker wiring, then reconnect if necessary (see page 8) after unplugging the power cord.
		Connections are incorrect.	Check the audio connections (see pages 10 to 18) after unplugging the power cord.
		An incorrect source is selected.	Select the correct source.
		Muting is activated.	Press MUTING to cancel the mute (see page 21).
		An incorrect audio input setting (analogue or digital) is selected.	Select the correct audio input setting (analogue or digital).
	Sound from one speaker only.	Speaker signal cables are not connected properly.	Check speaker wiring and reconnect if necessary (see page 8) after unplugging the power cord.
	No sound from PC connected with a USB cable.	An electrical shock is applied to the receiver, PC, or USB cable.	Turn off the receiver once, then turn it on again and restart application installed in the PC.
	Sounds are intermittently distorted by the outside noise such as a lightning discharge.	When you use the digital coaxial connection, the sounds may be intermittently distorted by the outside noise such as a lightning discharge but the sound will be restored automatically.	This is not a malfunction.
	No picture on the TV screen.	Either the video input setting or video output setting is incorrect.	Select the correct setting (see page 20 or 33).
	No picture on the TV screen when “VCR” or “VIDEO” is selected as the source.	Either “HDMI SELECT” or “CMPNT SELECT” (see page 32) is not assigned for each source correctly.	Select the correct setting.
	On-screen display does not appear on the TV screen.	The video input setting is set to “HDMI” or “RGB.”	Set the video input setting to the setting other than “HDMI” or “RGB” (see page 20).
	HDMI signals do not come on.	A video or audio format not compatible with this receiver is played.	Check the video or audio format of the signal to see if it is compatible with this receiver and/or TV.
		A HDCP-compatible TV is not connected.	Connect a HDCP-compatible TV (see page 10).
		The receiver failed to recognize HDMI-connected components.	Disconnect the HDMI cable and connect it again.
		A HDMI cable longer than 5 m is used.	Use a HDMI cable shorter than 5 m to assure stable operation and picture quality.
Remote control	Remote control does not operate as you intend.	The remote control is not ready for your intended operation.	Set the mode selector correctly, then press the corresponding source selecting button before operation.
	Remote control does not work.	There is an obstruction hiding the remote sensor on the receiver.	Remove the obstruction.
		Batteries are weak.	Replace batteries.
		The mode selector is set to the incorrect position.	Set the mode selector to the proper position.
Tuner	Continuous hiss or buzzing during FM reception.	Incoming signal is too weak.	Connect an outdoor FM antenna or contact your dealer.
		The station is too far away.	Select another station.
		The wrong antenna is being used.	Check with your dealer to be sure you have the correct antenna.
		Antennas are not connected properly.	Check the connections.
	Occasional cracking noise during FM reception.	Ignition noise from automobiles.	Move the antenna farther from automobile traffic.

Spécifications

Les conceptions et les spécifications sont sujettes à modification sans préavis.

Amplificateur

Puissance de sortie

En fonctionnement stéréo :

Canaux avant : 130 W par canal, min. RMS, avec une charge de 6 Ω à 1 kHz et une distorsion harmonique totale ne dépassant pas 0,8 % (IEC268-3/DIN).

En mode surround :

Canaux avant : 130 W par canal, RMS min., sous 6 Ω à 1 kHz, avec pas plus de 0,8 % de distorsion harmonique totale.

Canal central : 130 W, RMS min., sous 6 Ω à 1 kHz, avec pas plus de 0,8 % de distorsion harmonique totale.

Canaux surround : 130 W par canal, RMS min., sous 6 Ω à 1 kHz, avec pas plus de 0,8 % de distorsion harmonique totale.

Canaux surround arrière :

130 W par canal, RMS min., sous 6 Ω à 1 kHz, avec pas plus de 0,8 % de distorsion harmonique totale.

Audio

Sensibilité/impédance d'entrée audio :

DVR/DVD, VCR, VIDEO, TV :

300 mV/47 kΩ

Entrée audio (DIGITAL IN)* :

Coaxial : DIGITAL IN 1 (DVR/DVD) :

0,5 V (c-à-c)/75 Ω

Optique : DIGITAL IN 2 (VIDEO), 3 (TV) :

-21 dBm à -15 dBm

(660 nm ±30 nm)

USB : USB SANS FIL

BORNE USB

* Correspondant à PCM linéaire, Dolby Digital et DTS (avec fréquence d'échantillonnage — 32 kHz, 44,1 kHz, 48 kHz).

Niveau de sortie audio :

DVR, VCR : 300 mV

Rapport signal/bruit ('66 IHF/DIN) : 80 dB/56 dB

Réponse en fréquence (6 Ω) : 20 Hz à 20 kHz (±1 dB)

Amplification des basses : +4 dB ±1 dB à 100 Hz

Égalisation (en fonctionnement DSP) :

Fréquence centrale : 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz

Plage de contrôle : ±8 dB

Vidéo

Sensibilité/impédance d'entrée vidéo :

Vidéo composite : DVR/DVD, VCR, VIDEO :

1 V(p-p)/75 Ω

S-vidéo : DVR/DVD, VCR, VIDEO :

Y (luminance) : 1 V(p-p)/75 Ω

C (chrominance, burst) : 0.3 V(p-p)/75 Ω

RGB : DVR/DVD, VCR : 0.7 V(p-p)/75 Ω

Composante : DVR/DVD, VIDEO (VCR) :

Y (luminance) : 1 V(p-p)/75 Ω

P_B, P_R : 0.7 V(p-p)/75 Ω

Niveau de sortie vidéo / impédance :

Vidéo composite : DVR, VCR, TV :

1 V(p-p)/75 Ω

S-vidéo : DVR, VCR, TV :

Y (luminance) : 1 V(p-p)/75 Ω

C (chrominance, burst) : 0.3 V(p-p)/75 Ω

RGB : TV : 0.7 V(p-p)/75 Ω

Composant : SORTIE MONITEUR :

Y (luminance) : 1 V(crête-à-crête)/75 Ω

P_B, P_R : 0,7 V(crête-à-crête)/75 Ω

Synchronisation : négative

HDMI

Entrée HDMI (Ver. 1.1) : VIDEO (magnétoscope), DVR/DVD

Sortie HDMI (Ver. 1.0) : SORTIE MONITEUR

Tuner FM (IHF)

Plage d'accord : 87,50 MHz à 108,00 MHz

Sensibilité utile :

Monophonique : 17,0 dBf (1,9 μV/75 Ω)

Sensibilité pour 50 dB de silence :

Monophonique : 21,3 dBf (3,2 μV/75 Ω)

Stéréophonique : 41,3 dBf (31,8 μV/75 Ω)

Séparation stéréo à la sortie d'enregistrement : 35 dB à 1 kHz

Tuner AM (PO)

Plage de syntonisation : 522 kHz à 1 629 kHz

Généralités

Alimentation : CA 230 V~, 50 Hz

Consommation électrique : 180 W (en fonctionnement)

1,2 W (en mode veille)

Dimensions (L x H x P) : 435 mm x 91,5 mm x 371 mm

Masse : 7,8 kg

SYSTÈME USB SANS FIL

L'émetteur sans fil USB fourni avec ce récepteur prend en charge la technique d'étalement de spectre à séquence directe (DSSS) utilisant la bande de fréquences de 2,4 GHz.

JVC
