MODE D'EMPLOI KH 1151 SILVERCREST

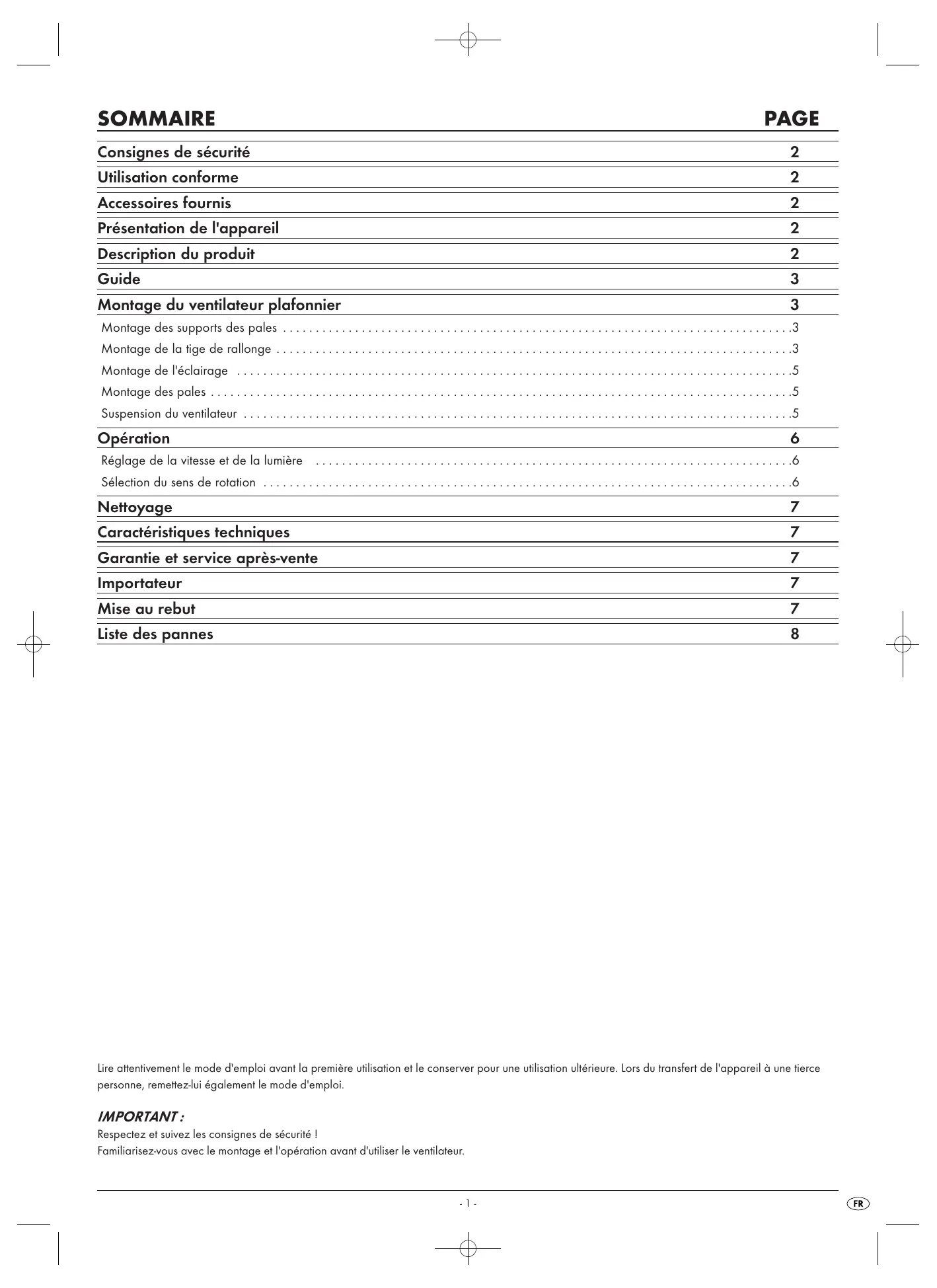

Consignes de sécurité 2 Utilisation conforme 2 Accessoires fournis 2 Présentation de l'appareil 2 Description du produit 2 Guide 3 Montage du ventilateur plafonnier 3 Montage des supports des pales 3 Montage de la tige de rallonge 3 Montage de l'éclairage 5 Montage des pales 5 Suspension du ventilateur 5 Opération 6 Réglage de la vitesse et de la lumière 6 Sélection du sens de rotation 6 Nettoyage 7 7 Garantie et service après 7 Importateur 7 Mise au rebut 7 Liste des pannes 8
Lire attentivement le mode d'emploi avant la première utilisation et le conserver pour une utilisation ultérieure. Lors du transfert de l'appareil à une autre personne, remettez-lui également le mode d'emploi.
Important:
Respectez et suivez les consignes de sécurité !
Familiarisez-vous avec le montage et l'opération avant d'utiliser le ventilateur.
Danger:
Respectez et suivez les consignes de sécurité suivantes!
En cas de non-respect, risque important d'accident.
- Seul un électricien qualifié est autorisé à raccorder l'appareil à une ligne de courant mise à la terre et installée en bonne et due forme avec une tension secteur de 230V~ avec 50Hz.

L'appareil ne doit en aucun cas être plongé dans un liquide, exposé à l'humidité ni être utilisé à l'extérieur. Si quelconque liquide devait quand même pénétrer dans le boîtier de l'appareil, mettez l'appareil hors tension, en retirant par exemple le disjoncteur principal ou en actionnant le disjoncteur correspondant (position zéro) dans la boîte de fusibles.
- Évitez de plier ou décraser la ligne d'alimentation.
- Si la ligne d'alimentation ou le boîtier est endommagé(e), remettez l'appareil à un atelier spécialisé pour réparation avant de continuer à l'utiliser. Le boîtier de l'appareil ne doit pas être ouvert. Dans ce cas, la sécurité n'est plus assurée et vous perdez le bénéfice de la garantie.
Risque d'incendie
- Ne jamais laisser l'appareil sans surveillance en cours d'opération.
- Ne suspendez jamais l'appareil à proximité de sources de chaleur.
- Ne raccordez jamais le ventilateur plafonnier à un interrupteur gradateur. Pour modifier la vitesse de rotation, le seul dispositif disponible est la tirette prévue à cet effet.
Risque de blessures
- Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.
- Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
- L'écart minimum des pointes des pales par rapport au sol doit être de 2,30 m à l'état monté. La distance entre les pales et le plafond doit s'élever à 0,30 m au minimum. L'écart lethal par rapport aux murs ou à d'éventuels obstacles doit être au minimum de 0,60 m (voir fig. 1).
Fig. 1: écarts minimum du ventilateur plafonnier
- Aucun obstacle ne doit se couvrir dans la zone de rotation de l'appareil.
- L'appareil doit être fermement fixé au plafond de la pièce. Le plafond, les chevilles et les vis doivent être en mesure de supporter la charge supplémentaire occasionnée par la rotation de l'appareil. Si nécessaire, demandez conseil à votre magasin de bricolage pour lechioir de la fixation du ventilateur plafonnier.
Risque d'étouffement
- Il est interdit d'exploiter l'appareil dans une pièce disposant d'un four à gaz ou à mazout ou d'un appareil de chauffage. Exception : l'évacuation de la fumée a été contrôlée et autorisée par un technicien, en tenant compte du fonctionnement du ventilateur.
Utilisation conforme
Le ventilateur plafonnier est uniquement destiné au brassage de l'air dans les locaux fermés. Il est exclusivement prévu pour l'usage dans le cadre domestique. Veuillez respecter toutes les informations contenues dans cette notice de montage et d'utilisation. Toute autre utilisation est non conforme à la destination normale de l'appareil.
Accessoires fournis
1x moteur avec boîtier du moteur 1x module lumineux avec culots de lampe 4x pales 4x supports de pale 4x plaques de fixation 4x fixations 1x fixation au plafond avec garniture 2x tiges de rallonge 1x couvercle 1x lampe 60 W G9 Vidéo montage (SVCD) Mode d'emploi
Présentation de l'appareil
1 cache tige de rallonge (2 variantes) 3 couvercle 4 fixation 5 interrupteur à glissière pour la modification du sens de rotation 6 tirette pour le changement de vitesse 7 cache de l'éclairage 3 tirette pour l'éclairage 9 pales (4 pièces) 10 boîtier du moteur 1 support de pale (4 pièces) 12 plaque de fixation 13 plaque du plafond
Description du produit
Le ventilateur plafonnier dispose de trois niveaux de vitesse qui sont régulés par l'intermédiaire de la tirette ⑥. L'interrupteur à glissière pour modifier le sens de rotation ⑤ permet de modifier la vitesse de rotation de telle manière que l'air est soit brassé vers le bas ou vers le haut. Le ventilateur est de plus équipé d'un éclairage qui est allumé par l'intermédiaire d'une tirette séparée ⑧.
Lisez attentivement les chapitres "Montage du ventilateur plafonnier" et "Opération" afin d'exécuter le montage rapidement et sans erreur, mais également pour comprendre et pouvoir mettre en application les fonctions de l'appareil.
Les mentions d'avertissement et les pictogrammes suivants sont utilisés :
DANGER
Avertissement pour indiquer d'éventuelles blessures graves à mortelles de personnes
Avertissement
Avertissement pour indiquer d'éventuelles blessures légères de personnes ou d'éventuels dommages matériels
Attention
Avertissement d'éventuelles défectuosités, resp. de destruction du produit
Ce pictogramme indique une remarque importante ou utile.
Avertissement:
Respectez les consignes de sécurité, afin d'éviter des blessures ou des endommagements suite à des erreurs de montage! N'utilisez pas le ventilateur lorsqu'il est endommagé!
Outil nécessaire
Tournevis cruciforme
Montage des supports des pales

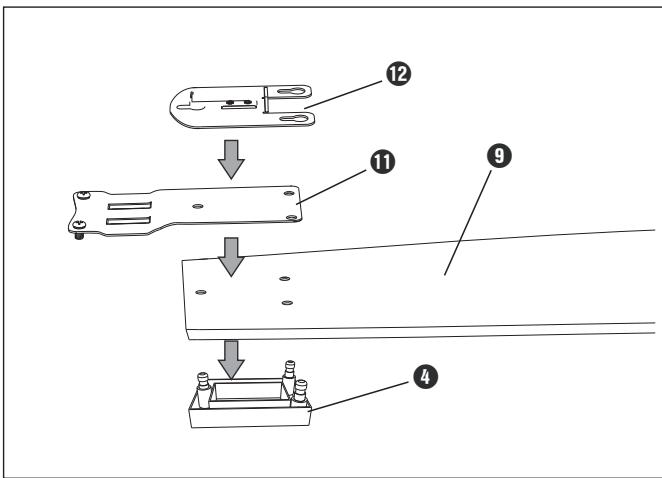

- Sélection du décor souhaité : surface bois ou finition blanche. Posez les pales 9 de telle manière que le décor souhaité se trouve sur la face inférieure.
- Introduire les boulons de sécurité d'une fixation 4 par en-bas à travers les 3 ouvertures d'une pale 9. Insérer le support de pale 1 et la plaque de fixation 12, comme indiqué sur l'image.
Les vis qui sont visées dans le support des pales ①, doivent être orientées vers le bas au moment de l'insertion. Sinon, les pales ne peuvent plus être montées correctement par la suite!

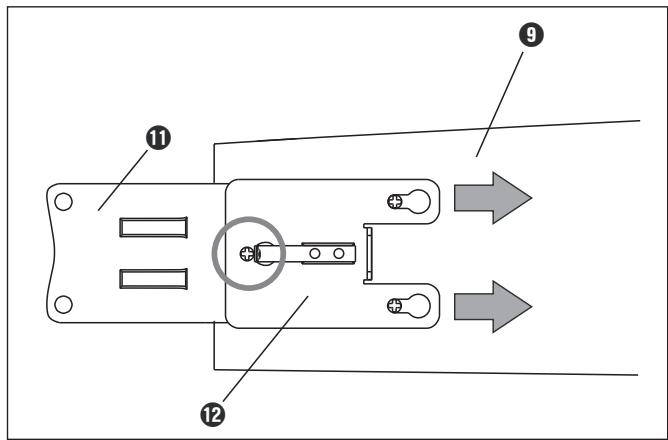

- Appuyez pour assembler toutes les pièces et faites glisser la plaque de fixation 12 en direction de la flèche (voir image). Tous les boulons de sécurité doivent dépasser la plaque de fixation 12 et afficher une assise ferme. Montez toutes les pales de la même manière.

Montage de la tige de rallonge

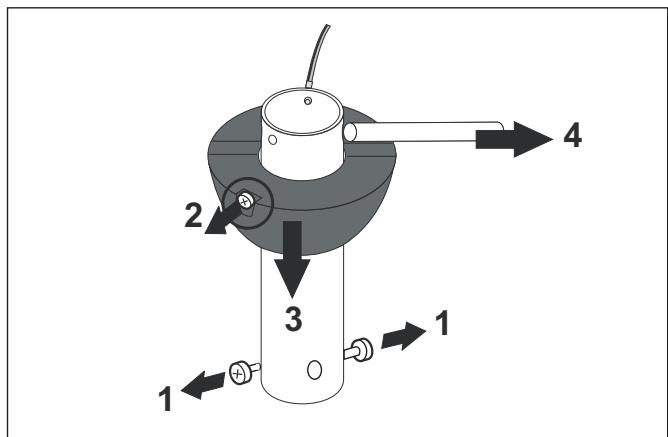

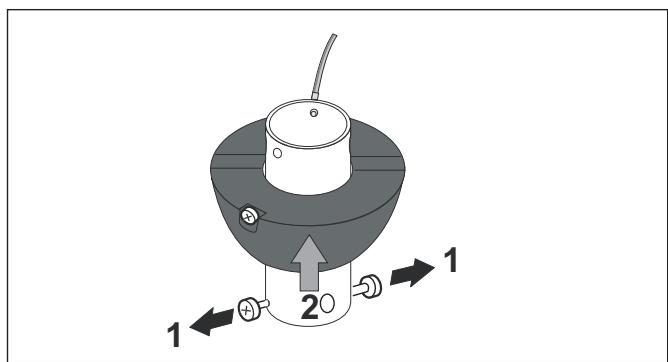

Longue tige de rallonge 2 avec support en plastique :
Étape 1: Desserrer deux vis au niveau de la tige de rallonge ②.
Etape 2: Desserrer la vis de sécurité latérale sur la tige de rallonge (cf. fig.: cercle).
Etape 3: Poussez le support vers le bas, jusqu'à ce que la tige de sécurité soit libérée.
Étape 4: Retirer la tige de retenue.

Si vous souhaitez utiliser la tige de rallonge courte ②, retirer le support de son intégralité de la tige longue :
Étape 1: Desserrer deux vis au niveau de la tige de rallonge courte ②.
Étape 2: Faites glisser le support, environ jusqu'à la moitié de la tige de rallonge courte ②, comme indiqué ci-dessous.

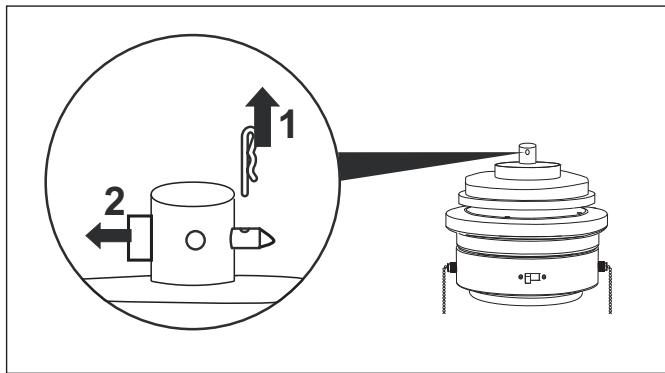

- Étape 1: Démontez les boulons de la pièce de jonction ; sortez la goupille de sécurité.
Étape 2: Retirez les boulons.

DANGER:
Des câbles endommagés conduisent à des courts-circuits. En cas de contact avec le ventilateur, il y a danger de mort!
Ne pas endommager le câble lors de l'insertion des boulons dans la tige de rallonge ② et la pièce de jonction!
- Desserrer la plaque du plafond 13 de la cache 1, en appuyant la sphère à dessort à travers la cache 1 en retirant en même temps la plaque du plafond 13 de la cache 1. Mettre de côté la plaque du plafond pour des étapes de montage ultérieures.

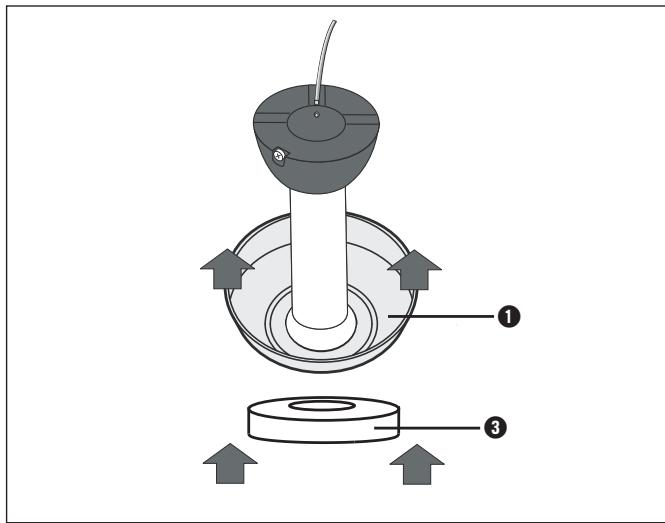

- Faites glisser le couvercle 3 et la cache 1, comme montré sur l'image au-dessus de la tige de rallonge 2.

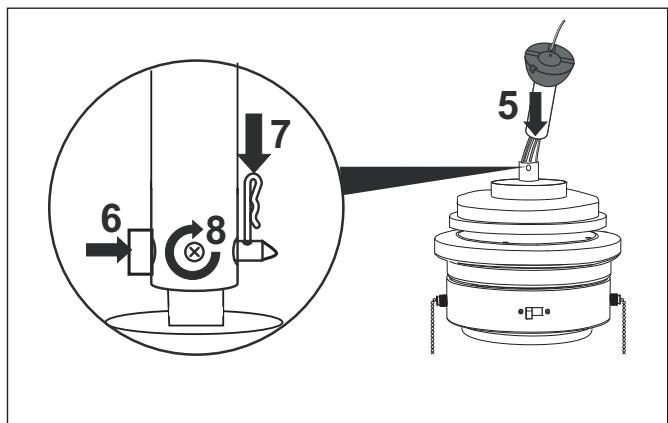

- Tirer le câble du boîtier du moteur 10 à travers la tige de rallonge 2
- Installer les boulons de la pièce de jonction.
- Insérer la goupille de sécurité.
- Tournez tout d'abord les deux vis simultanément et de manière uniforme, puis vissez ces dernières fermement avec un tournevis.
① Remarque:
Si vous utilisez la tige de rallonge courte 2, procédez de la même manière.

- Faites glisser le couvercle ③ vers le bas, afin que la pièce de jonction soit recouverte.

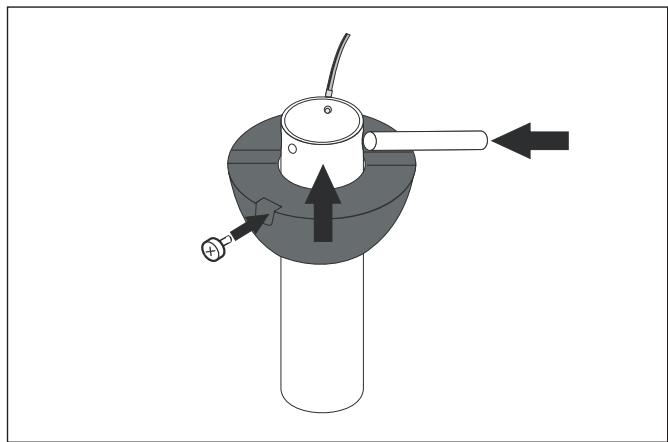

- Introduire la tige de retenue à travers les ouvertures supérieures de la tige de rallonge ② et les orienter au milieu.
Glisser le support vers le haut à travers la tige de retenue, en veillant à ce que la vis de retenue s'insère dans l'évidement correspondant. Insérer la vis de retenue dans le filetage de la tige de rallonge ②.

Montage de l'éclairage
Il est vivement déconseilé de toucher la lampe à halogène avec les doigts. Lors de l'insertion, utilisez un chiffon propre ou des gants en tissu par exemple.
- Insérez la lampe de type G9, 60W dans la douille sur le boîtier du moteur 10.

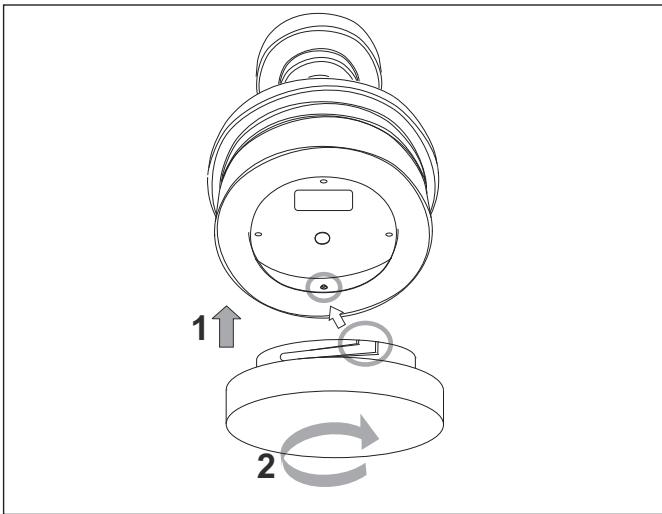

- Insérez le couvercle de l'éclairage ⑦ sur le boîtier du moteur ⑩ et tournez-le dans le sens des aiguilles d'une montre, jusqu'à parvenir à une assise parfaite.

Montage des pales

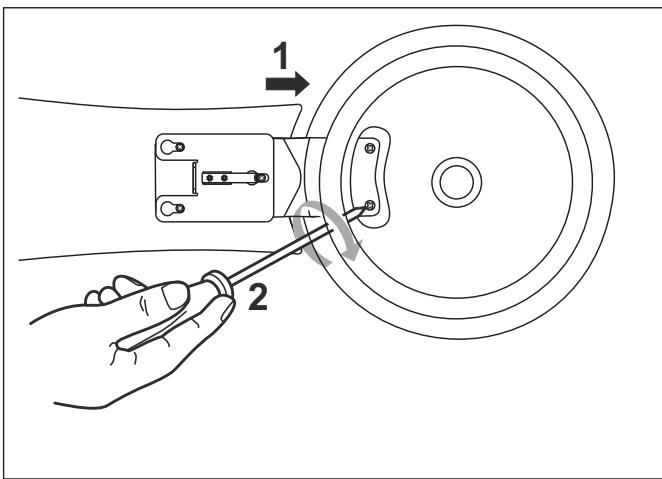

- Vissez les pales avec les 2 vis à rondelles qui sont visées dans les supports des pales au niveau du boîtier du moteur (cf. image).

- Faites lentement faire quelques rotations au ventilateur afin de contrôler si les pales sont correctement montées. Si la rotation n'était pas aidée, contrôlez le vissage des pales.
Danger:
Veuillez vous assurer que la ligne de raccordement électrique est hors tension. Sinon, il y a un risque de choc électrique.
Attention:
Le plafond de la pince ainsi que le vissage doit pouvoir porter un poids d'au moins 28 kg.
Utilisez des vis de 6 × 50 mm avec des chevilles de 8 mm.
Utilisez un foret de 8 mm pour réaliser les perforations pour les chevilles.
Pour la fixation à des plafonds avec cavité (par exemple en plâtre), veillez à utiliser des chevilles spéciales pour de tels plafonds. Vous pouvez également déterminer si la plaque du plafond ⑥ peut être montée sur la sous-structure (la plus porteuse, bois équarri ou poutre) et utiliser des vis à bois.

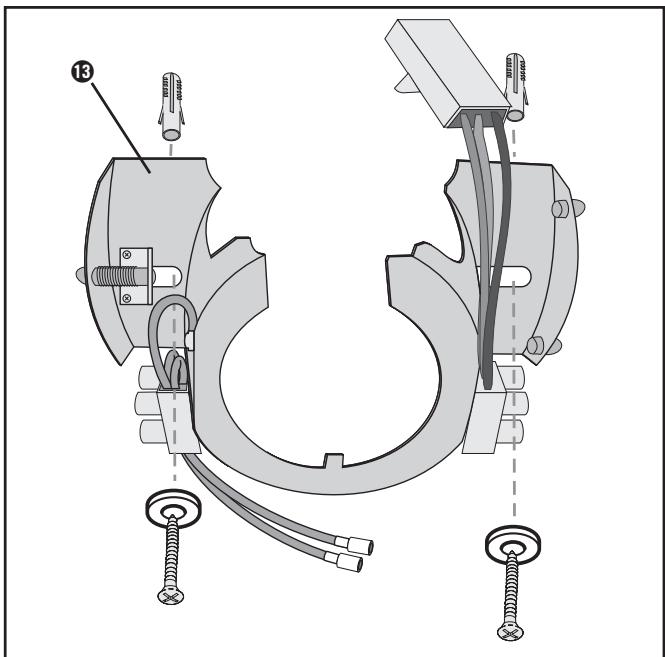

- Fixez la plaque du plafond ⑥ avec 2 vis et, le cas échéant, des chevilles au plafond.
Contrôlez la force portante du vissage.

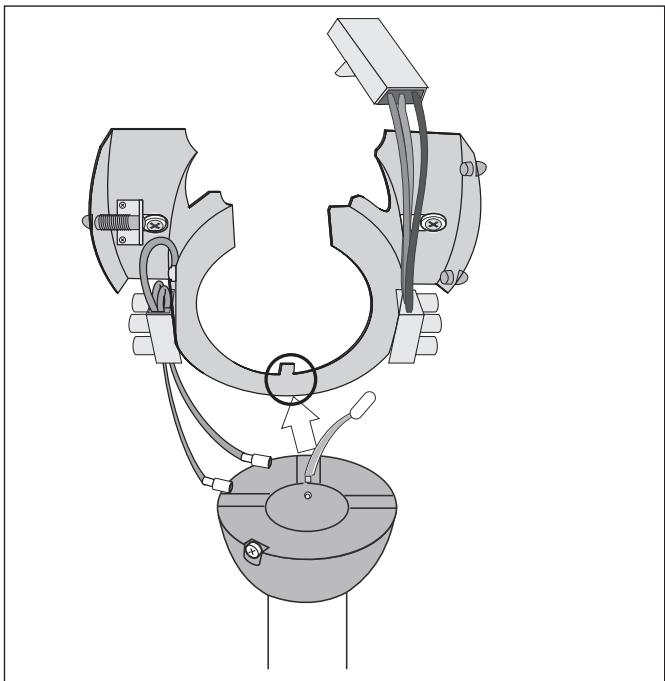

- Accrochez le ventilateur dans la plaque du plafond 13, tout en veillant à la bonne prise dans la rainure du support (voir fig., cercle).

- Procéder au raccordement électrique.
DANGER:
Le raccordement électrique doit être uniquement réalisé par un électricien qualifié ! En cas de non-respect, danger de mort par choc électrique !
Marquage de couleur :
Vert-jaune (I) : conducteur de protection/terre
Bleu (II) : conducteur neutre
Brun (III): câble conducteur de courant (également : noir)

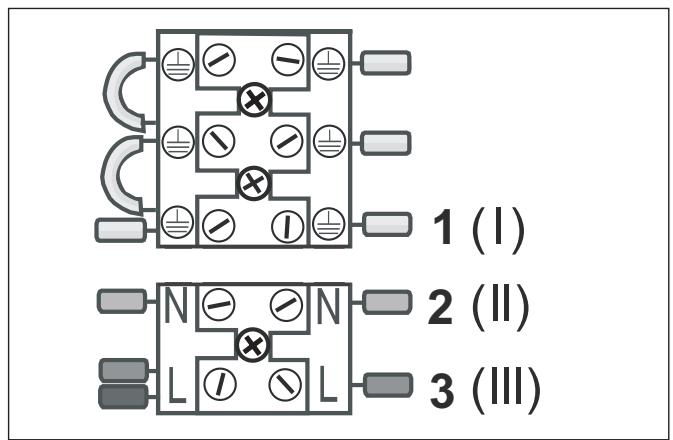

Raccordement de l'alimentation en courant
Etape 1: Raccordez le conducteur de protection sur la barrette de connexion (I). Etape 2: Raccordez le conducteur bleu (N) (II). Etape 3: Raccordez le conducteur brun (L) (III).

Raccordez la fiche male du câble
Raccordez les fiches mâles des câbles des deux conducteurs de protection du ventilateur avec les douilles de la plaque du plafond 13.
Raccordez ensuite les larges fiches mâles des câbles du ventilateur avec les douilles de la plaque du plafond 16.

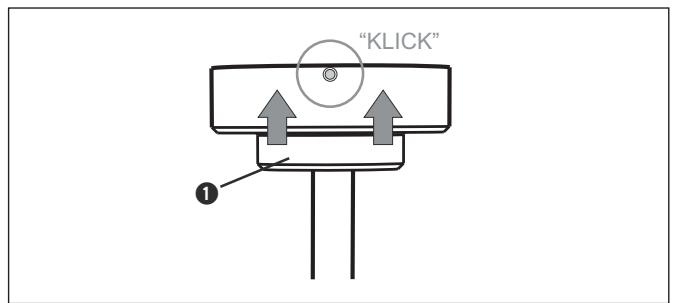

- Encliquez la cache ① dans la plaque du plafond ⑧ : insérez dans les deux sphères placées côte à côte et encliquez le dessous en vis-à-vis (clic!).

- Allumez l'alimentation en courant.
Réglage de la vitesse et de la lumière
Réglez la vitesse avec la tirette ⑥ sur le boîtier du moteur. À chaque fois que vous actionnez la tirette, la vitesse est modifiée dans le sens suivant :
Arrét-vitesse rapide-moyenne-lente
Allumez la lumière à l'aide de la tirette 8.
Lorsque le ventilateur peut de plus être allumé et éteint avec un interrupteur ou un fusible, il démarre avec la dernière vitesse réglée lorsque vous ne l'avez pas éteint avec la tirette 6.
① Remarque relative à la vitesse de rotation
Le ventilateur tourne dans le sens inverse des aiguilles d'une montre : fonction classique du ventilateur. Le jet d'air orienté vers l'arrière créé un courant d'air frais. Utilisation de préférence en saison chaude.
Le ventilateur tourne dans le sens des aiguilles d'une montre :
Le jet d'air est orienté contre le plafond. L'air ambiant chauffé est nouveau réparti dans l'espace et une accumulation de chaleur est évité sous le plafond.
Avertissement:
Actionnez l'interrupteur du sens de rotation uniquement s'il est à l'arrêt, afin que le ventilateur ne puisse pas être endommagé.

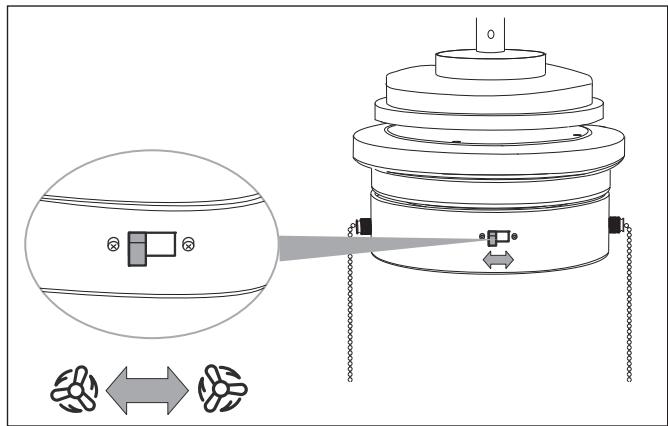

Modifiez le sens de rotation avec l'interrupteur à glissière 5.
Signification des positions :

Interrupteur à droite : le ventilateur tourne dans le sens des aiguilles d'une montre.

Interrupteur à gauche : le ventilateur tourne dans le sens inverse des aiguilles d'une montre.

Danger:
Coupez le ventilateur de l'alimentation électrique avant de le nettoyer : coupez le disjoncteur central correspondant. Danger de mort en cas de contact avec des pièces et des câbles conducteurs !
Essuyez le ventilateur avec un chiffon doux qui peut être légèrement humidifié en cas d'encastrments tenaces. N'utilisez ni solvants, ni nettoyants ou produits auxiliaires agressifs, par exemple des éponges ou des brosses dures, afin de ne pas rayer le ventilateur.
Caractéristiques techniques
| Produit | Ventilateur plafonnier KH 1151 |
| Tension de réseau | 230 V~, 50 Hz |
| Puisance nominale du ventilateur | 50 W |
| Lampe | 1 x max. 60 W, G9 |
| Matériaux | métal et MDF |
| Dimensions | 106 x 106 x 41 cm |
| (32 cm avec la tige de rallonge plus courte) | |
| Poids | env. 4750 g |
Garantie et service après-vente
Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie s'applique, contactez par téléphone votre interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise. La prestation de garantie s'applique uniquement pour les erreurs de matériel et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage privé et non commercial.
La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l'achat doivent être notifiés lors du déballage du produit, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.
FR Kompernass Service France
Tel.: 0800 808 825
e-mail: support.fr@kompernass.com
BE Kompernass Service Belgium
Tel.: 070350315
e-mail: support.be@kompernass.com
Importateur
KOMPERNASS GMBH
BURGSTRASSE 21
D-44867 BOCHUM, GERMANY
www.kompernass.com
Mise au rebut

Le produit ne doit jamais être jeté dans la poubelle domestique normale. Cet appareil est soumis aux impératifs de la directive française 2002/96/EC.
Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune.
Respectez la réglementation en vigueur.
En cas de doutes, contactez votre organisation de recyclage.

Procédez à une élimination des matériaux d'emballage respectueuse de l'environnement.
| Problème/erreur | Cause(s) possible(s) | Remède |
| Les vis de fixation ne peuvent pas être fermement visées, ou ont été faissées lors du montage. | Remplacez les vis et les écrous. Utilisez uniquement des vis qui correspondent aux vis d'origine ou demandez des informations complémentaires auprès du fabricant ou du distributeur. | |
| Le ventilateur ne démarre pas. | Disjoncteur principal défectueux. | Contrôlez le disjoncteur principal et remplacez évientuelles le fusibles. |
| L'interrupteur à glissière pour modifier les sens de rotation ⑤ est en position du milieu. | Mettre l'interrupteur à glissière ⑤ en position gauche ou croite pour le changement du sens de rotation. | |
| La tirette ⑥ se trouve en position "ARRET". | Tirer une fois sur la tirette ⑥. | |
| Mauvais contact de la fiche mâle du cable. | Δ DANGER : Coupez le ventilateur du réseau électricque avant de contrôler la fiche mâle du cable. Contrôlez la fiche mâle du cable. | |
| Le ventilateur est défectueux | Demandez le contrôle du ventilateur par un atelier spécialisé ou envoyez-le au service après-vente(pour l'adresse, voir le chapitre "Garantie et après-service") | |
| Le ventilateur tourne avec grand bruit ou se balance fortement. | Les fixations des pales ⑩ ne sont pas fermes. | Vérifier le vissage des fixations des pales ⑪. |
| Pale(s) endommagée(s). | Contrôlez les pales et le cas échéant, remplacez-les. | |
| Les pales ne sont pas équilibrées. | Changer l'ordre d'agencement des pales entre elles. | |
| La/les plaque(s) ⑫ est/son desserrées(es). | Vérifier les plaques de fixation ⑫. | |
| La suspension n'est pas correcte. | Δ DANGER : Coupez le ventilateur de l'alimentation électrique avant de contrôler la suspension. Contrôlez la fixation de la plaque du plafond ⑬ et la tige de rallonge ② et corrigez évientuelle-ment la fixation incorrecte. | |
| La lumière ne fonctionne pas | Lampe défectueuse. | Remplacer la lampe défectueuse. |
| Mauvais contact de la fiche mâle du cable. | Δ DANGER : Coupez le ventilateur du réseau électricque avant de contrôler la fiche mâle du cable. Contrôlez la fiche mâle du cable. |
Ne procédez à aucune manipulation sur le produit! Les réparations de pièces importantes pour la sécurité doivent être réalisées exclusivement par un atelier spécialisé.
