BEDIENUNGSANLEITUNG KH 1151 SILVERCREST

www.kompernass.com ID-Nr.: KH1151-10/09-V2

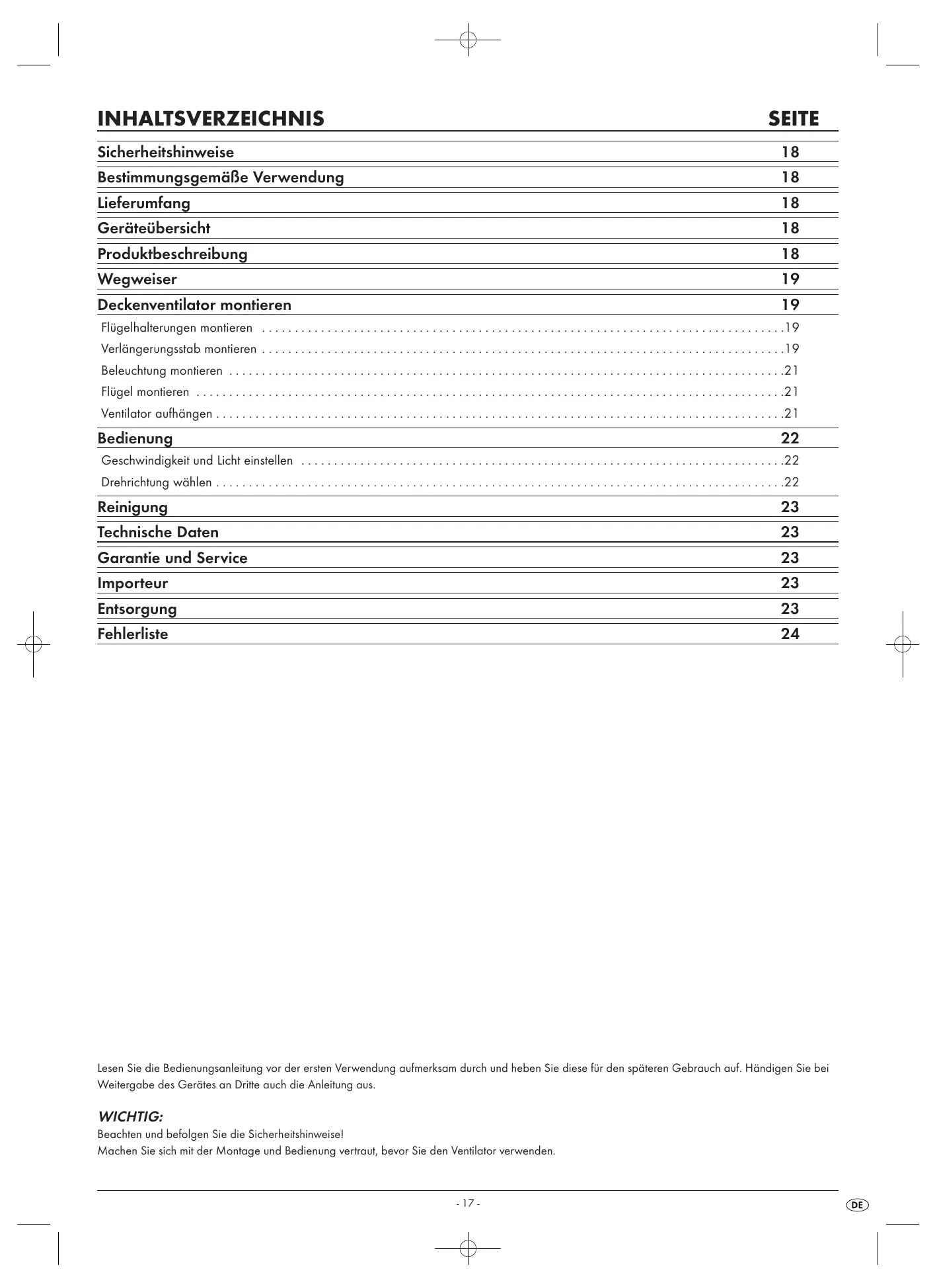

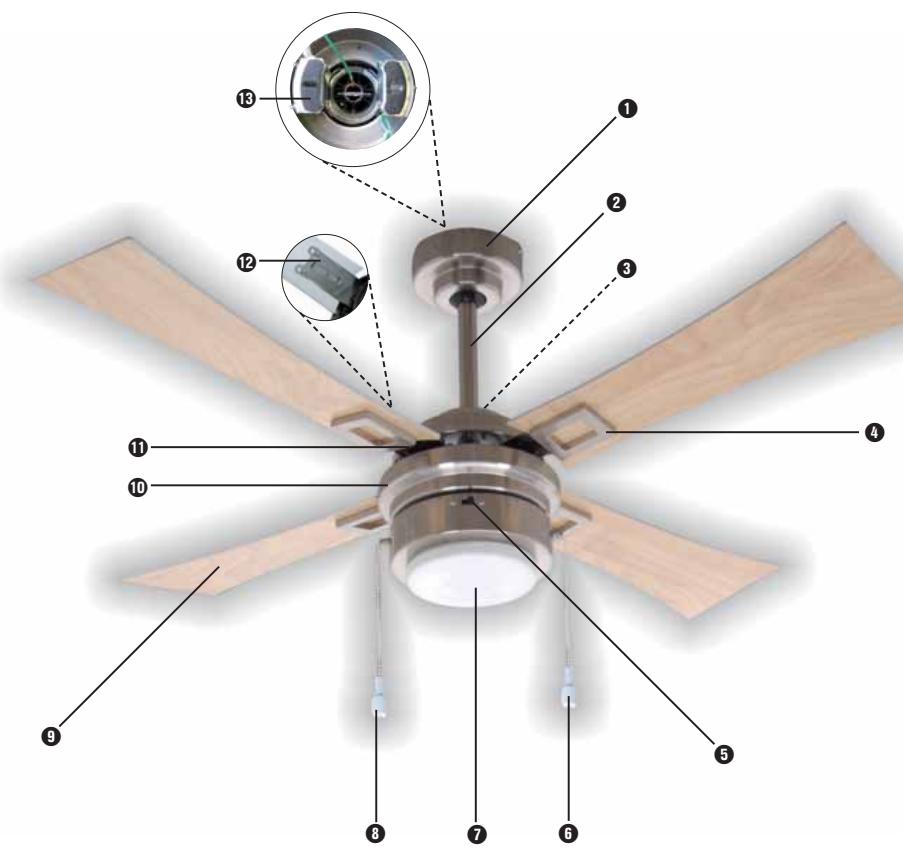

• INHALTSVERZEICHNIS SEITE Sicherheitshinweise 18 Bestimmungsgemälie Verwendung 18 Lieferumfang 18 Geräteübersicht 18 Produktbeschreibung 18 Wegweiser 19 Deckenventilator montieren 19 FIÜgCIRGINerungen MONIErEN ie V@rlngerungsstab MONHErER eie eee 19 BeleuchHUng MONHErEN p. 19
• ieeereeeeeeeeeere. 21 FIDgel MONHHETEN eee 21 VHQHOr QUIRANgEN ie 21 Bedienung 22 Geschwindigkeit und Licht einstellen p. 22
• DrGhrichtung When Reinigung 23 Technische Daten 23 Garantie und Service 23 Importeur 23 Entsorgung 23 Fehlerliste 24 p. 22

LP) Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus. WICHTIG: Beachten und befolgen Sie die Sicherheitshinweisel Machen Sie sich mit der Montage und Bedienung vertraut, bevor Sie den Ventilator verwenden 7 œæ Pan

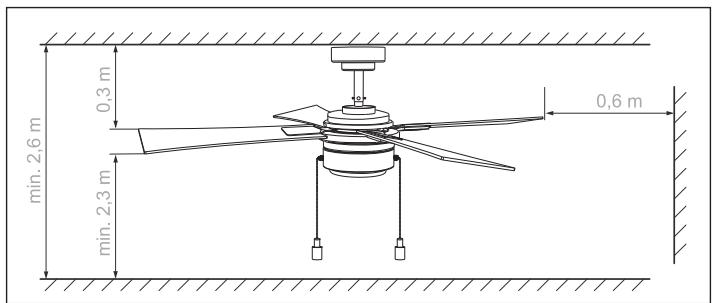

DECKENVENTILATOR KH1151 Sicherheitshinweise À GEFAHR: Beachten und befolgen Sie die nachfolgenden Sicherheitshinweisel Andernfalls besteht erhebliche Unfallgefahr. À Gefahr durch Stromschlag + Nur eine Elekirofachkraft darf das Gerät an eine ordnungsgemäf installierte und geerdete Stromleitung mit einer Netzspannung von 230 V- mit 50 Hz anschlieBen. © Sie dürfen das Gerät kenesfalls in Flüssigkeit tauchen, keiner Feuch- tigkeit aussetzen und nicht im Freien benutzen. Falls doch einmal Flüssigkeit in das Gerätegehäuse gelangt, machen Sie das Gerät stromlos, z. B. durch das Entfernen der Haussicherung oder durch Betätigen des entsprechenden Unterbrechungsschalters (Nullstel- lung) im Sicherungskasten. + Knicken oder quetschen Sie die Netzzuleitung nicht. + Wenn Netzzuleitung oder das Gerätegehäuse beschädigt sind, müssen Sie das Gerät von Fachpersonal reparieren lassen, bevor Sie es erneut verwenden. Sie dürfen das Gerätegehäuse nicht ôffnen. In diesem Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt. À Brandgefahr + Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt. + Hängen Sie das Gerät niemals in der Nëhe von Wérmequellen auf. + SchlieBen Sie den Deckenventilator nicht über einen Dimmer an. Benutzen Sie zur Drehzahländerung nur die dafür vorgesehene Zugkeite. À Verletzungsgefahr + Dieses Gerät ist nicht dafür bestimmi, durch Personen [einschlieBlich Kinder} mit eingeschränkten physischen, sensorischen oder geistigen Fä- higkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. + Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. + Der Mindestabstand der Flügelspitzen zum Boden muss im montierten Zustand 2,30 m betragen. Der Abstand zwischen Flügel und Decke muss mindestens 0,30 m betragen. Der seitliche Abstand zu Raumwänden oder Hindernissen muss mindestens 0,60 m betragen (s. Abb. 1). + Das Gerät muss sicher an der Raumdecke befestigt sein. Die Raumdecke, Dübel und Schrauben müssen auch die zusätzliche Belastung durch die Rotation des Geräts aufnehmen kônnen. Lassen Sie sich in einem Bau- fachmarkt gegebenenfalls über die Befestigung des Deckenventilators beraten. À Erstickungsgefahr + Sie dürfen das Gerät nicht gemeinsam mit einem ël- oder gasbefeuerten Ofen oder Heizgerät in einem Raum betreiben. Ausnahme: der Rauchab- zug wurde unter Berücksichtigung des Ventilatorbetriebs von einer Fachkraft geprüft und freigegeben. BestimmungsgemäBe Verwendung Der Deckenventilator dient ausschlieBlich dem Umwälzen von Luft in geschlossenen Räumen. Dieser Deckenventilator ist ausschlieBlich für die Benutzung in privaten Haushalten bestimmt. Beachten Sie alle Informatio- nen in dieser Montage- und Bedienungsanleitung, insbesondere die Sicher- heitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäB. Lieferumfang 1x Motor im Motorgehäuse 1x Lichtmodul mit Lampenfassungen 4x Flügel 4x Flügelhalterungen 4x Fixierplatte 4x Fixierung 1x Deckenbefestigung mit Verkleidung 2x Verlängerungsstab 1x Abdeckung 1x Leuchtmitiel 60 W G9 Montagevideo [SVCD] Bedienungsanleitung Geräteübersicht © Verkleidung @ Verlängerungsstab (2 Varianten) © Abdeckung © Fixierung © Schiebeschalter zur Drehrichtungsänderung © Zugkette für Geschwindigkeitsänderung © Beleuchtungsabdeckung © Zugkette zur Beleuchtung © Flügel (4 Stück] © Motorgehäuse ® Flügelhalterung [4 Stück) @ Fixierplatte ©® Deckenplatte Produktbeschreibung Abb. 1: Mindestabstände des Deckenventilators + Es dürfen sich keine Hindernisse im Rotationsbereich des Geräts befinden. Der Deckenventilator verfügt über drei Geschwindigkeitsstufen, die über die Zugkette @ geregelt werden. Der Schiebeschalter zur Drehrichtungs- änderung @ ermëglicht die Anderung der Drehrichtung, so dass die Luft entweder nach unten, oder nach oben umgewälzt wird. Zusätzlich ist der Ventilator mit einer Beleuchtung ausgerüstet, die über eine separate Zugket- te @ ein- bzw. ausgeschaltet wird.

Wegweiser Lesen Sie die Kapitel ,Deckenventilator montieren” und ,Bedienung” sorg- fälig, um die Montage zügig und fehlerfrei durchzuführen, sowie die Funk. tionen zu verstehen und umsetzen zu kônnen. Es werden folgende Signalworte und Symbole verwendet: À GEFAHR Warnung vor mêglichen schweren bis tôdlichen Verletzungen von Personen À WARNUNG Warnung vor môglichen leichten Verletzungen von Personen oder môgli- chem Sachschaden À VORSICHT Warnung vor mêglichen Defekten bzw. Zerstérung des Produktes © Hinweis Hier wird ein wichtiger oder nützlicher Hinweis gegeben Deckenventilator montieren À WARNUNG: Beachiten Sie die Sicherheitshinweise, um Verletzungen oder Schäden durch die Folge von Montagefehlern zu vermeiden! Verwenden Sie den Ventilator nicht, wenn er beschädigt ist! Benôtigtes Werkzeug Kreuzschlitzschraubendreher Flügelhalterungen montieren

1. Gewünschtes Dekor auswählen: Holz oder weiBe Oberfläche. Die Flü-

gel © so bercillegen, dass das gewünschte Dekor sich unten befindet.

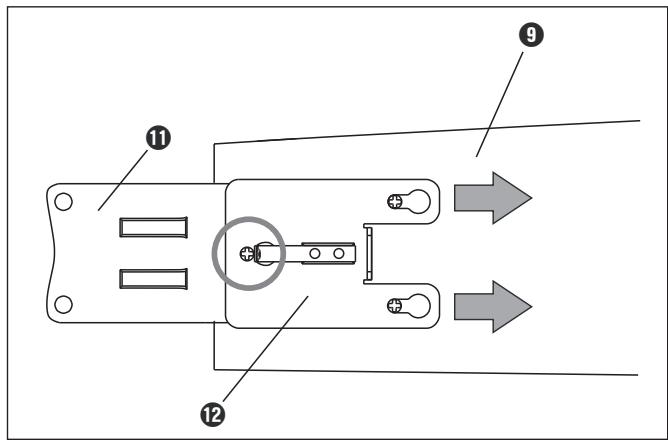

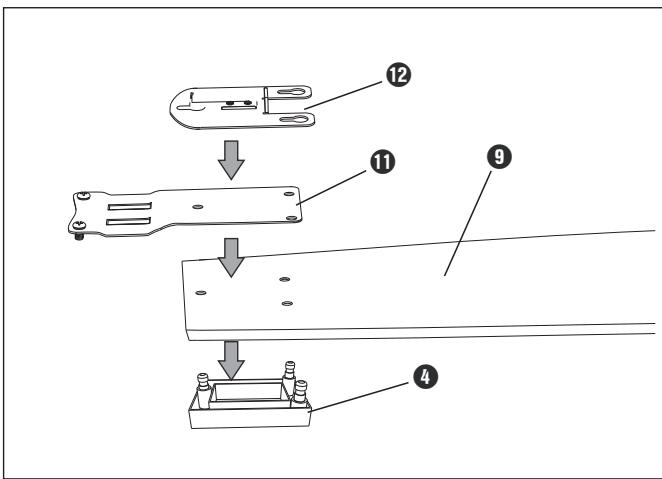

2. Die Sicherungsbolzen einer Fixierung @ von unten durch die 3 Ôffnun-

gen eines Flügels @ führen. Flügelhalterung ® und Fixierplatie ® auf. setzen, wie in der Abbildung gezeigt. © HINWEIS: Die Schrauben, die in die Flügelhalterung ® eingeschraubt sind, müssen beim Einsetzen nach unten weisen. Ansonsten lassen sich die Flügel später nicht richtig montieren!

3. Drücken Sie alle Teile zusammen und schieben Sie die Fixierplate @ in

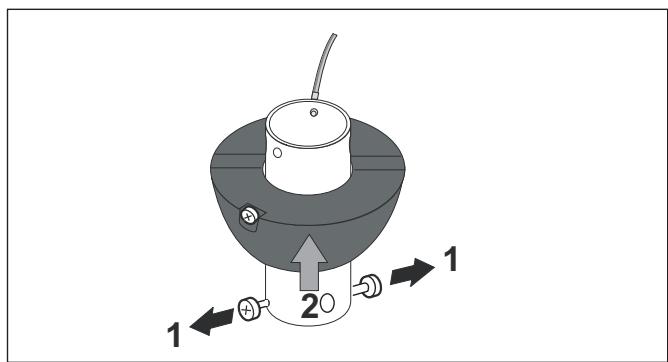

Pleilichtung [siehe Abbildung). Alle Sicherungsbolzen müssen durch die Fixierplatte @ ragen und fest sitzen. Alle Flügel in gleïcher Weise montieren. Verlängerungsstab montieren Ta Langer Verlängerungsstab @ mit Kunststoffhalterung: Schritt 1: Zweï Schrauben am Verlängerungsstab @ lôsen. Schritt 2: Seitliche Sicherungsschraube am Verlängerungsstab @ lôsen (s. Abb.: Kreis). Schritt 3: Halterung nach unten schieben, bis die Sicherungsstange frei wird. Schritt 4: Sicherungsstange herausziehen. 1 PS 9) 1b Wenn Sie den kurzen Verlängerungsstab @ verwenden mêchten, zie- hen Sie die Halterung jetzt ganz vom langen Stab ab: Schritt 1: Schritt 2: Zwei Schrauben am kurzen Verlängerungsstab @ lôsen. Halterung, wie unten gezeigt, etwa bis zur Hälfte auf den kurzen Verlängerungsstab @ schieben.

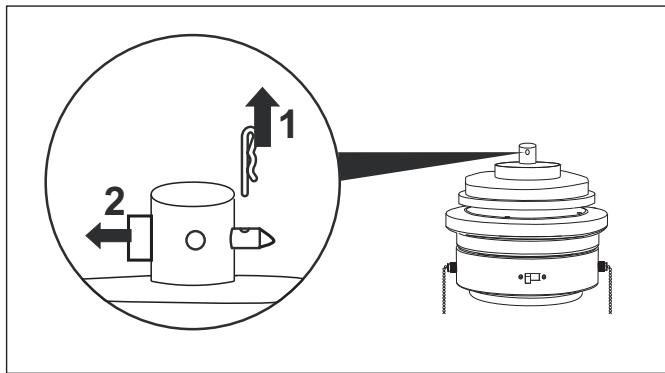

2. Schritt 1: Bolzen des Verbindungsstücks demontieren: Sicherungssplint

herausziehen. Schritt 2: Bolzen entnehmen. À GEFAHR: Beschädigte Kabel führen zu Kurzschlüssen. Bei Berührung des Ventilators besteht in solchen Fällen Lebensgefahr! Beim folgenden Einsetzen der Bolzen in Verlängerungsstab @ und Verbindungsstück Kabel nicht beschädigent

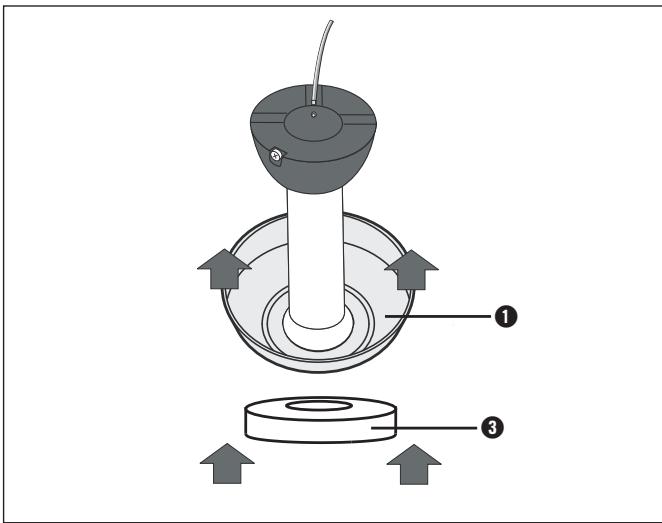

3. Deckenplatte ® aus der Verkleidung @ lôsen, in dem Sie die einzelne

Federkugel durch die Verkleidung @ eindrücken und gleichzeitig die Deckenplatte ® aus der Verkleidung @ ziehen. Deckenplatte für späte- re Montageschritte zur Seite legen.

4. Abdeckung @ und Verkleidung @ wie auf der Abbildung gezeigt, über

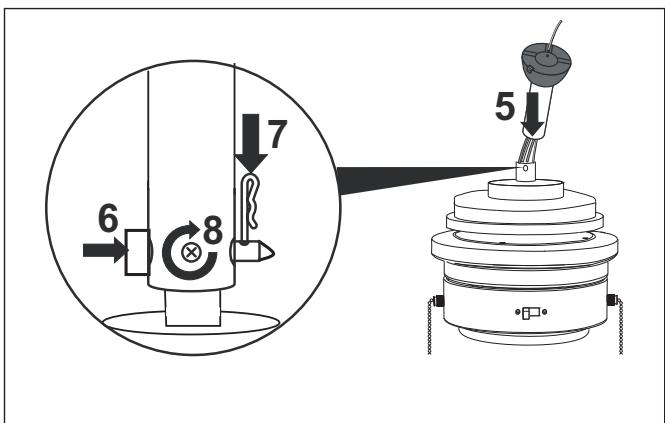

den Verlängerungsstab @ schieben. . Kabel des Motorgehäuses @ durch den Verlängerungsstab @ ziehen. . Bolzen des Verbindungsstückes installieren. Sicherungssplint einsetzen. ®Noœu . Schrauben zuerst beïde gleichzeitig gleichmäBig handfest drehen und dann mit dem Schraubendreher festschrauben. © Hinweis: Falls Sie den kurzen Verlängerungsstab @ verwenden, gehen Sie genauso vor.

9. Abdeckung @ nach unten schieben, so dass das Verbindungsstück ver-

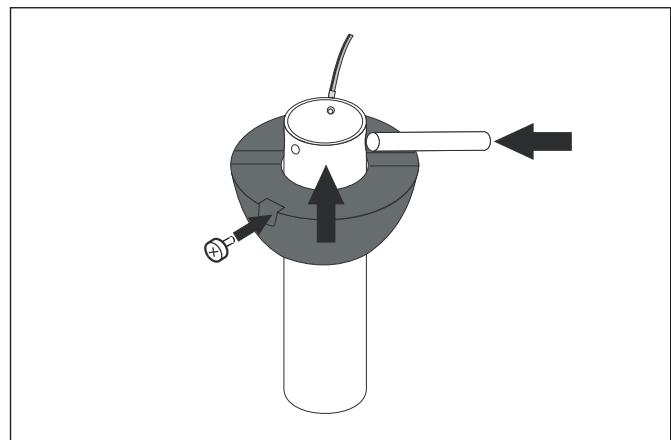

10. Sicherungsstange durch die oberen Offnungen des Verlängerungs-

stabs @ führen und mittig ausrichten. Halterung nach oben über die Sicherungsstange schieben, dabeï dar. auf achten, dass die Sicherungsschraube in die entsprechende Ausspa- rung passt. Sicherungsschraube in das Gewinde des Verlängerungs- stabs @ eindrehen.

Beleuchtung montieren © Hinweis: Sie sollten die Halogenlampe méglichst nicht mit den Fingern berühren. Ver. wenden Sie beim Einsetzen ein sauberes Tuch oder z. B. Stoffhandschuhe.

1. Stecken Sie das Leuchtmittel des Typs G9, 60W in die Fassung am Mo-

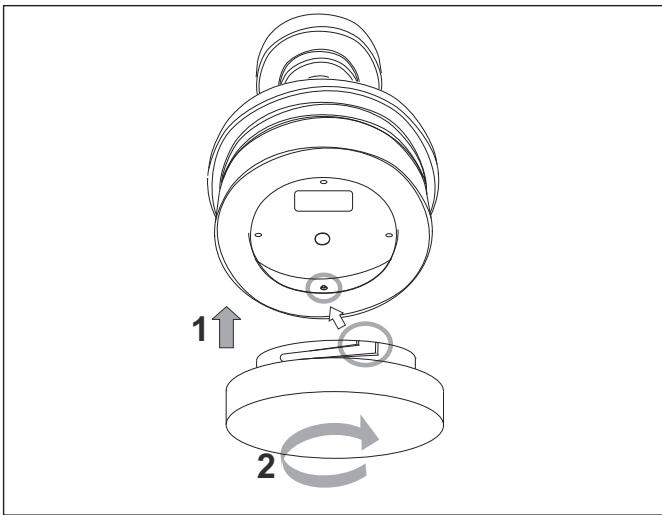

2. Setzen Sie die Beleuchtungsabdeckung @ auf das Motorgehäuse @

und drehen Sie sie im Uhrzeigersinn, bis sie fest sitzt. Flügel montieren

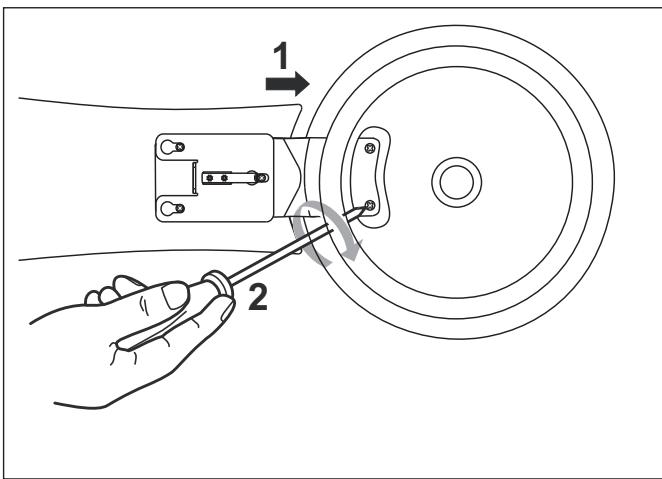

1. Schrauben Sie die Flügel mit den 2 Schrauben mit Unterlegscheïben,

die in den Flügelhalierungen @ eingeschraubt sind, am Motorgehäuse © fest (s. Abb.).

2. Drehen Sie den Ventilator langsam einige Umdrehungen, um zu prüfen,

ob die Flügel korrekt montiert sind. Sollte die Drehung nicht leichtgängig sein, kontrollieren Sie die Verschraubung der Flügel. Ventilator aufhängen À GEFAHR: Sie müssen sicherstellen, dass die Elektroanschlussleitung stromlos ist. An- sonsten besteht die Gefahr eines elektrischen Schlages! À WARNUNG: Die Raumdecke sowie die Verschraubung muss mindestens ein Gewicht von 28 kg tragen kônnen. Verwenden Sie Schrauben 6 x 50 mm mit 8 mm Dübeln. Verwenden Sie einen 8 mm - Bohrer, um die Lôcher für die Dübel zu bohren. Für die Befestigung an Hohlraumdecken (z. B. Rigips] verwenden Sie spe- zielle Hohlraumdübel. Alternativ ermitteln Sie, ob sich die Deckenplatte ® an der (tragfähigeren) Unterkonstruktion befestigen lässt (Vierkantholz, Balken) und verwenden Sie Holzschrauben.

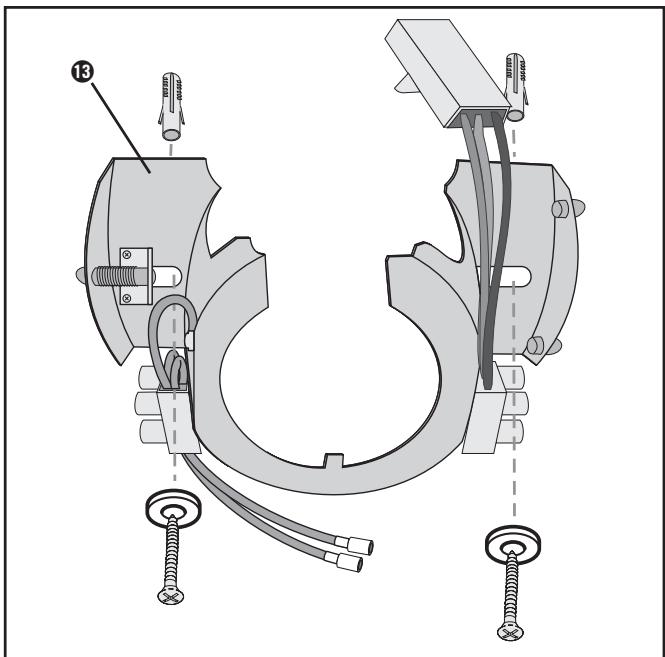

1. Deckenplatte ® mit 2 Schrauben und ggf. Dübeln an der Decke

befestigen. Prüfen Sie die Tragfähigkeit der Verschraubung.

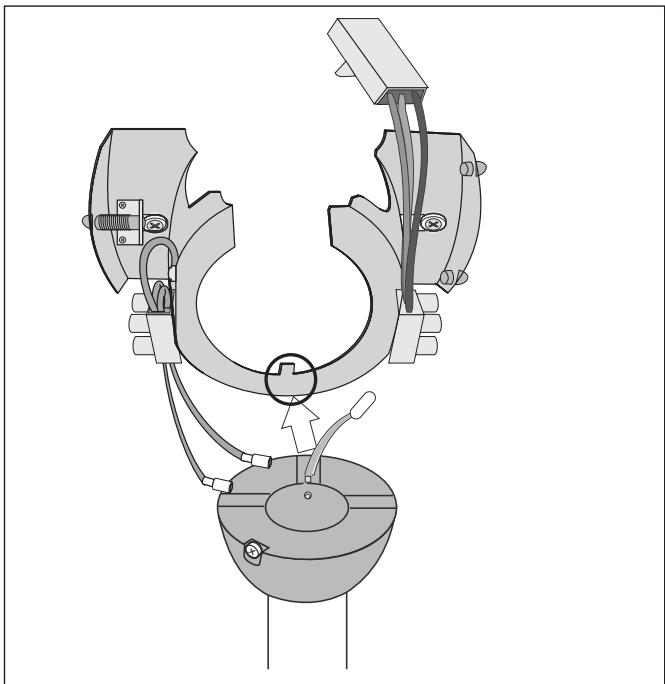

2. Ventlator in die Deckenplate ® einhängen, auf Einkerbung der Halte-

rung achien (s. Abb. Kreis).

3. Stromanschluss vornehmen.

À GEFAHR: Stromanschluss nur durch Elektrofachkraft! Bei Nichtbeachten besteht Lebensgefahr durch elektrischen Strom!

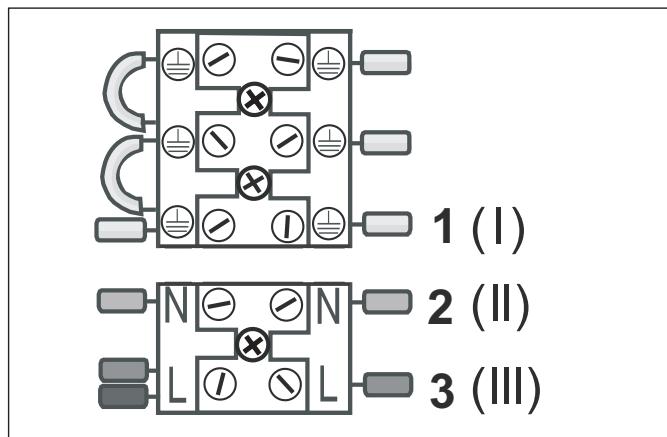

Farbliche Kennzeichnung: Bedienung Grün-Gelb {1}: Schutzleiter Blau (11): Neutralleiter Braun (1ll}: Stromführendes Kabel (auch: schwarz] Geschwindigkeit und Licht einstellen Stellen Sie die Geschwindigkeitsstufe mit der Zugkette @ am Motor- Stromzuleitung anschlieBen gehäuse ein. Dabei verändert jedes Zichen die Geschwindigkeit in Schritt 1: Schutzleiter an Lüsterklemme anschlieBen {1}. folgender Reihenfolge: Schritt 2: Blauen Leiter [N) anschlieBen (11). AUS - schnell - mittel - langsam Schritt 3: Braunen Leiter (L) anschlieBen (111). Schalten Sie das Licht mit der Zugkette @ ein. Wenn der Ventilator zusätzlich mit einem Schalter oder einer Sicherung ein- und ausgeschaltet wird, startet er, wenn Sie ihn nicht mit der Zugkette @ ausgeschaltet haben, mit der zuletzt eingestellten Geschwindigkeit.

Drehrichtung wählen (Q a © Hinweise zur Drehrichtung Ventilator dreht gegen den Uhrzeigersinn: Se C2 1 ( | ) Klassische Funktion des Ventilators. Der abwärtsgerichtete Luftstrom erzeugt (es, NI eine kühlende Wirkung. Einsatz vorzugsweise zur warmen Jahreszeit. = 2 (Il) Ventilator dreht im Uhrzeigersinn: Der Luftstrom wird gegen die Decke gerichtet. Die beheizte Raumluft wird -æ» 3 (Ill) besser im Raum verteilt und ein Wärmestau unter der Decke vermieden. OLIO OO CIRO RCI À VORSICHT: Kabelstecker verbinden Betätigen Sie den Drehrichtungsschalter nur im Stillstand, damit der Verbinden Sie die Kabelstecker der beiden Schutzleiter des Ventilators mit Ventilator nicht beschädigt wird. den Buchsen an der Deckenplatte ®. Verbinden Sie dann den breiten Kabelstecker des Ventilators mit der Buch- Ândern Sie die Drehrichtung mit dem Schiebeschalter @. se an der Deckenplatte ®. Dabei bedeutet:

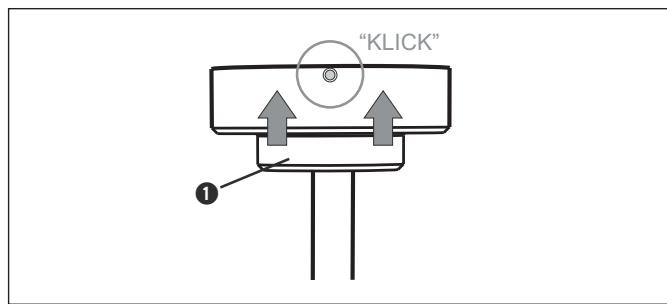

4. Verkleidung @ in die Deckenplatte ® einklicken: in die beiden neben-

einanderliegenden Kugeln einsetzen und gegenüberliegende Federku-

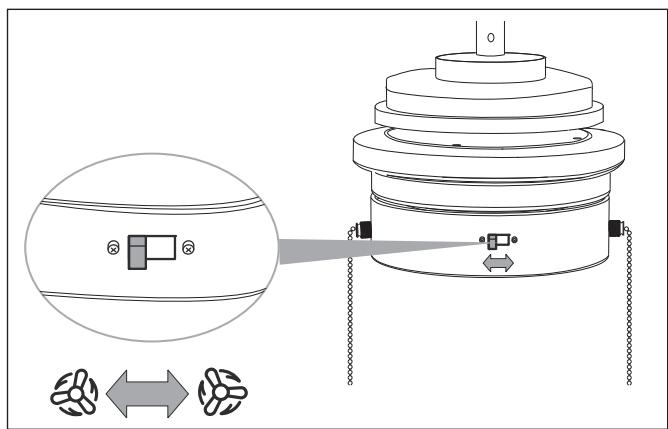

fl Schalter rechts: Ventilator dreht im Uhrzeigersinn.

Schalter links: Ventilator dreht gegen den Uhrzeigersinn.

5. Stromversorgung einschalten.

Reinigung Importeur KOMPERNASS GMBH À GEFAHR: BURGSTRASSE 21 Trennen Sie den Ventilator vom Stromnetz, bevor Sie ihn reinigen: Schalten Sie die entsprechende Haussicherung ab. Bei Berührung von spannungsfüh- renden Kabeln oder Teilen besteht Lebensgefahr! Wischen Sie den Ventilator mit einem weichen Tuch ab, das bei harinäcki- geren Verschmutzungen leicht angefeuchtet sein darf. Verwenden Sie keine Lôsungsmittel, keine scharfen Reiniger oder scharfe Hilfsmittel, z. B. raue Schwämme oder Bürsten, damit Sie den Ventilator nicht verkratzen. Technische Daten Produkt Deckenventilator KH 1151 Netzspannung 230 V-, 50 Hz Nennleistung Ventilator 50 W Leuchtmittel 1 x max. 60 W, G9 Materialien Metall und MDF Abmessungen 106 x 106 x 41 cm (32 cm mit dem kürzeren Verlängerungsstab) Gewicht ca. 4750g Garantie und Service Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bite bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte set- zen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbin- dung. Nur so kann eine kostenlose Einsendung lhrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transporischäden, VerschleiBteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäBer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlas- sung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhande- ne Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Ga- rantiezeit anfallende Reparaturen sind kostenpflichtig. Schraven Service- und Dienstleistungs GmbH Tel: +49 (0) 180 5 008107 {14 Ct/Min. aus dem di. Fesinetz ggf. abweichende Preise aus den Mobilfunknetzen] Fax: +49 (0) 2832 3532 e-mail: support. de@kompernass.com GD KompernaB Service Ôsterreich Tel.: 0820 899 913 (0,20 EUR/Min.] e-mail: support.at@kompernass.com ŒD KompernaB Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) email: support.ch@kompernass.com

D.44867 BOCHUM, GERMANY

www kompernass.com Entsorgung Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. ieses Produkt unterliegt der europäischen Richtlinie mms 2002/96/EC. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbin- dung. eus Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

IB_KH1151 46242 LB2 04.01.2010 13:55 Uhr Seite 24 £

Fehlerliste Problem/Fehler Mëgliche Ursache(n) Abhilfe Befestigungsschrauben lassen sich nicht festdrehen bzw. wurden bei der Montage überdreht. Schrauben und Muttern austauschen. Nur Schrauben verwenden, die den Original. schrauben entsprechen bzw. Info vom Hersteller bzw. Händler einholen Der Ventilator läuft nicht an. Haussicherung defekt Haussicherung prüfen und ggf. austauschen Der Schiebeschalter zur Drehrichtungsänderung © steht mittig Schiebeschalter zur Drehrichtungsänderung © in die linke oder rechte Position stellen. Zugkete @ in "AUS"-Stellung. Zugkete @ 1 x ziehen. Kabelstecker locker. À GEFAHR: Trennen Sie den Ventilator vom Stromnetz, bevor Sie den Kabelstecker prüfen. Prüfen Sie den Kabelstecker. Ventilator defekt. Ventilator von Fachkraft prüfen lassen oder an Kundendienst einschicken (Anschrift siehe Kapitel "Garantie und Service" Ventilator läuft laut oder schwankt stark. Flügelhalterungen ® nicht fest. Verschraubung der Flügelhalterungen ® prüfen Flügel beschädigt Flügel prüfen und ggf. austauschen Flügel nicht ausbalanciert. Wechseln Sie die Anordnung der Flügel untereinander. Fixierplatte(n] ® locker. Fixierplatten ® prüfen. Aufhängung nicht korrekt. À GEFAHR: Trennen Sie den Ventilator vom Stromnetz, bevor Sie die Aufhängung prüfen. Prüfen Sie die Befestigung von Deckenplatte ® und Verlängerungsstab @ und korrigieren Sie ggf. die unkorrekte Befestigung, Licht funktioniert nicht. Leuchtmittel defekt. Ersetzen Sie das defekte Leuchtmittel Kabelstecker locker. À GEFAHR: Trennen Sie den Ventilator vom Stromnetz, bevor Sie den Kabelstecker prüfen. Prüfen Sie den Kabelstecker. Keïne Manipulationen am Produkt vonehmen! Reparaturen sicherheitsrelevanter Teile nur durch Fachkraft.
