Type de produit	Support TV (pied de table)
Marque	SHARP
Modèle	AN-65ST1
Poids maximal supporté	24,5 kg
Angle de rotation	±20°
Angle d'inclinaison	Non réglable
Fixation au téléviseur	Plaque avec 2 vis M8
Fixation au socle	4 vis M6
Outils fournis	Clés six pans M6 et M8
Gestion des câbles	Passage de câbles intégré avec cache et attaches
Compatibilité	Téléviseurs LCD SHARP 65 pouces
Matériau principal	Acier
Couleur	Noir
Contenu du colis	Pied, socle, support de montage, vis, clés, caches de câbles et cache-borne
Entretien	Dépoussiérer avec un chiffon sec et doux
Sécurité	Ne pas utiliser sur un support instable ; ne pas endommager le cordon d'alimentation

FOIRE AUX QUESTIONS - AN-65ST1 SHARP

Comment assembler le pied de table AN-65ST1 ?

Suivez les étapes de la notice : fixez le pied sur le socle avec 4 vis M6, puis vissez la plaque de fixation au dos du téléviseur avec 2 vis M8, accrochez le téléviseur sur le support et fixez-le avec 2 vis M6 et 4 vis M8. Utilisez les clés six pans fournies.

Quel est le poids maximal supporté par ce support ?

Le support AN-65ST1 peut supporter un téléviseur d'un poids maximal de 24,5 kg.

Quels outils sont nécessaires pour le montage ?

Les outils nécessaires sont fournis : deux clés six pans, une M6 et une M8. Aucun outil supplémentaire n'est requis.

Le téléviseur peut-il être incliné ?

Non, ce pied de table ne permet pas l'inclinaison. Il offre uniquement une rotation horizontale de ±20°.

Comment gérer les câbles avec ce pied ?

Le pied dispose d'un passage de câbles intégré avec un cache amovible. Utilisez les attaches fournies pour maintenir les câbles en place et obtenir une installation propre.

Ce support est-il compatible avec tous les téléviseurs SHARP ?

Ce support est conçu pour les téléviseurs LCD SHARP de 65 pouces (modèle AN-65ST1). Il peut aussi convenir au modèle AN-52ST1 (17,5 kg). Vérifiez la compatibilité des fixations.

Quelles sont les consignes de sécurité à respecter ?

Ne placez jamais le téléviseur sur un support instable. Ne modifiez pas le pied. Débranchez tous les câbles avant de déplacer l'ensemble. Ne coincez pas le cordon d'alimentation.

Comment nettoyer et entretenir le support ?

Dépoussiérez régulièrement le support avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Puis-je utiliser ce support avec un téléviseur d'une autre marque ?

Le support est conçu pour les téléviseurs SHARP, mais il peut être utilisé avec d'autres marques si le motif de fixation (entraxe des vis) est compatible. Vérifiez les dimensions de la plaque de fixation.

Que faire si des vis sont manquantes ?

Contactez le service client SHARP ou le revendeur pour obtenir des vis de rechange. Les vis utilisées sont des M6 et M8 à tête hexagonale.

MODE D'EMPLOI AN-65ST1 SHARP

Téléviseur couleur LCD et pied de table

Pour assurer une utilisation sûre et correcte. F-1

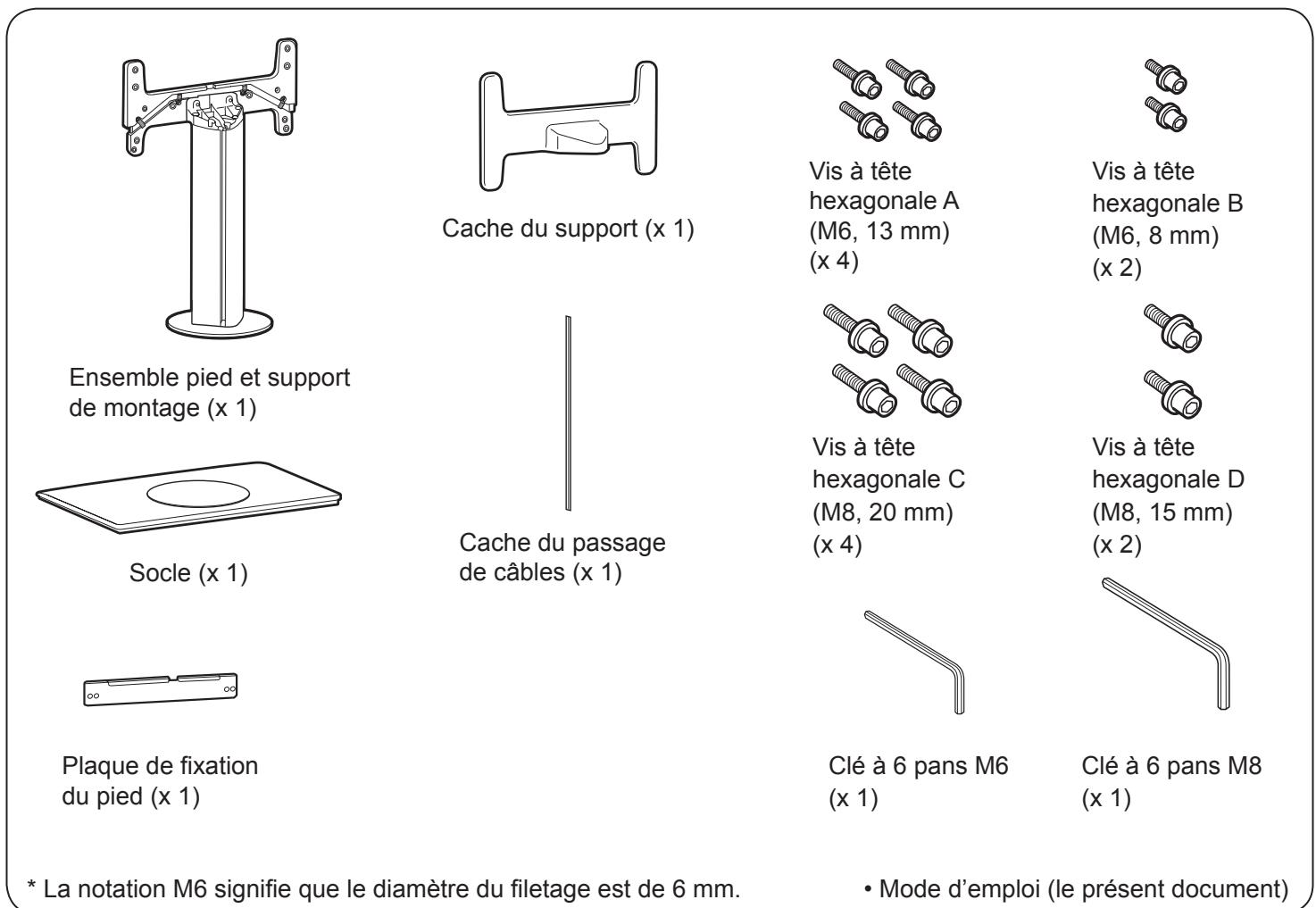

Contenu du colis. F-2

Montage du pied de table. F-2

Fixez le pied de table au téléviseur couleur LCD. F-3

Schéma des dimensions extérieures. F-5

Sommaire

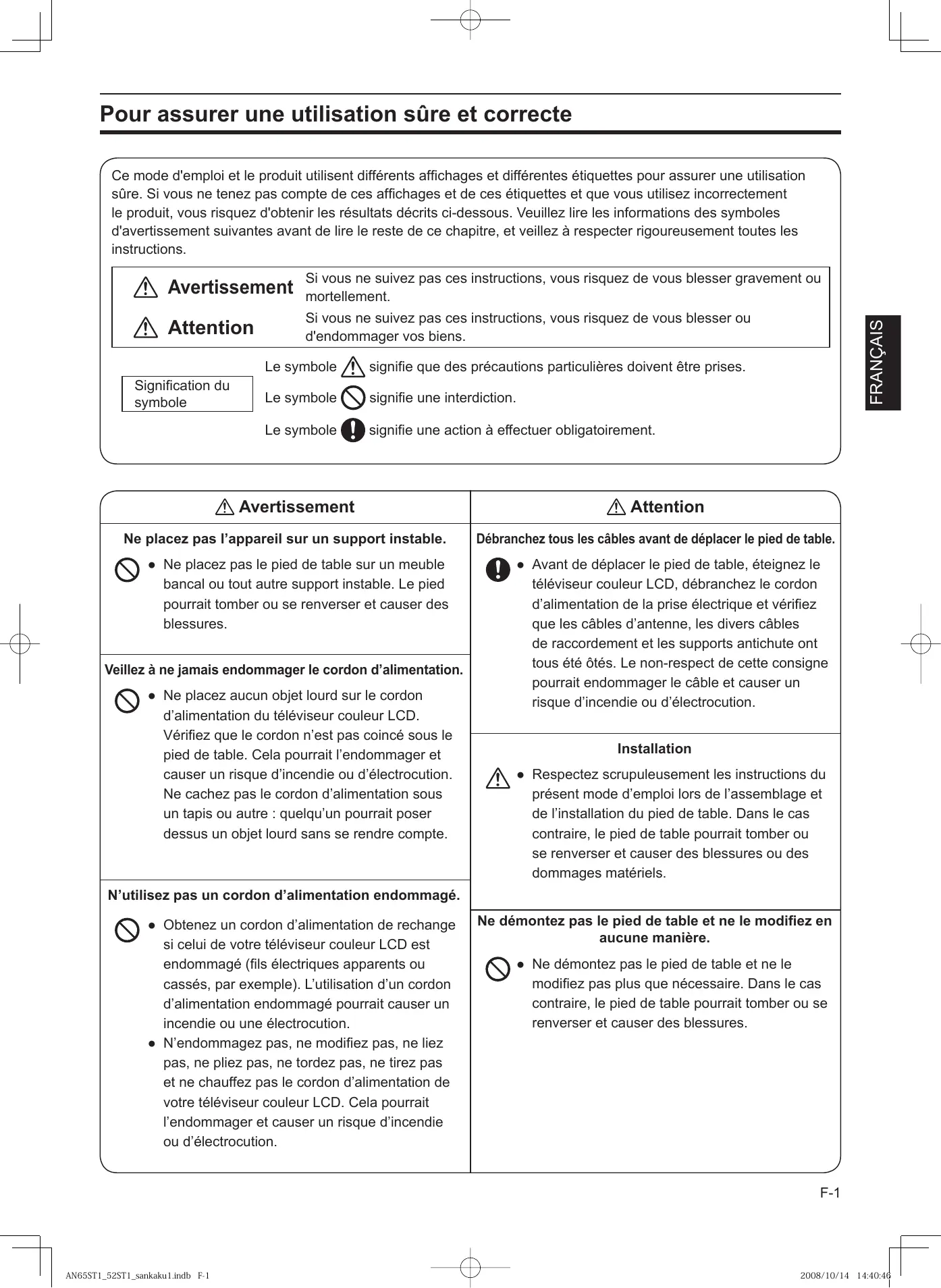

Ce mode d'emploi et le produit utilisent différents affichages et différentes étiquettes pour assurer une utilisation sûre. Si vous ne tenez pas compte de ces affichages et de ces étiquettes et que vous utilisez incorrectement le produit, vous risquez d'obtenir les résultats décrits ci-dessous. Veuillez lire les informations des symboles d'avertissement suivants avant de lire le reste de ce chapitre, et veillez à respecter rigoureusement toutes les instructions.

Avertissement

Si vous ne suivez pas ces instructions, vous risquez de vous blesser gravement ou mortellement.

Attention

Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou d'endommager vos biens.

Signification du symbole

Le symbole ! signifie que des précautions particulières doivent être prises.

Le symbole ○ signifie une interdiction.

Le symbole ! signifie une action à effectuer obligatoirement.

Avertissement

Ne placez pas l'appareil sur un support instable.

• Ne placez pas le pied de table sur un meuble bancal ou tout autre support instable. Le pied pourrait tomber ou se renverser et causer des blessures.

Veillez à ne jamais endommager le cordon d'alimentation.

• Ne placez aucun objet lourd sur le cordon d'alimentation du téléviseur couleur LCD. Vérifiez que le cordon n'est pas coincé sous le pied de table. Cela pourrait l'endommager et causer un risque d'incendie ou d'électrocution. Ne cachez pas le cordon d'alimentation sous un tapis ou autre : quelqu'un pourrait poser dessus un objet lourd sans se rendre compte.

N'utilisez pas un cordon d'alimentation endommagé.

• Obtenez un cordon d'alimentation de rechange si celui de votre téléviseur couleur LCD est endommagé (fils électriques apparents ou cassés, par exemple). L'utilisation d'un cordon d'alimentation endommagé pourrait causer un incendie ou une électrocution.
• N'endommagez pas, ne modifiez pas, ne liez pas, ne pliez pas, ne tordez pas, ne tirez pas et ne chauffez pas le cordon d'alimentation de votre téléviseur couleur LCD. Cela pourrait l'endommager et causer un risque d'incendie ou d'électrocution.

Attention

Débranchez tous les câbles avant de déplacer le pied de table.

• Avant de déplacer le pied de table, éteignez le téléviseur couleur LCD, débranchez le cordon d'alimentation de la prise électrique et vérifiez que les câbles d'antenne, les divers câbles de raccordement et les supports antichute ont tous été retirés. Le non-respect de cette consigne pourrait endommager le câble et causer un risque d'incendie ou d'électrocution.

Installation

• Respectez scrupuleusement les instructions du présent mode d'emploi lors de l'assemblage et de l'installation du pied de table. Dans le cas contraire, le pied de table pourrait tomber ou se renverser et causer des blessures ou des dommages matériels.

Ne démontez pas le pied de table et ne le modifiez en aucune manière.

• Ne démontez pas le pied de table et ne le modifiez pas plus que nécessaire. Dans le cas contraire, le pied de table pourrait tomber ou se renverser et causer des blessures.

Montage du pied de table

Opérations préliminaires

• Avant de fixer le pied de table, débranchez tous les câbles du téléviseur couleur LCD.

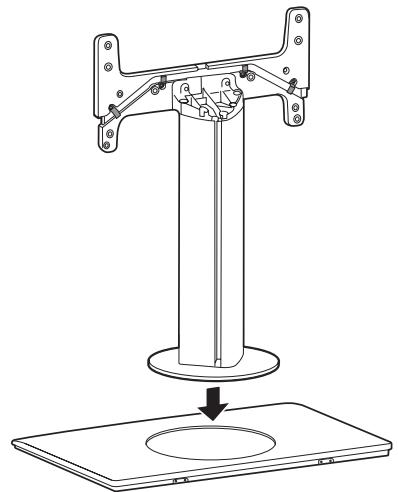

Fixez l'ensemble pied + support de montage sur le socle. (Vous pouvez utiliser le matériel d'emballage pour faciliter le montage. Voir « Assemblage du pied de table en s'aidant du matériel d'emballage », page F-4.)

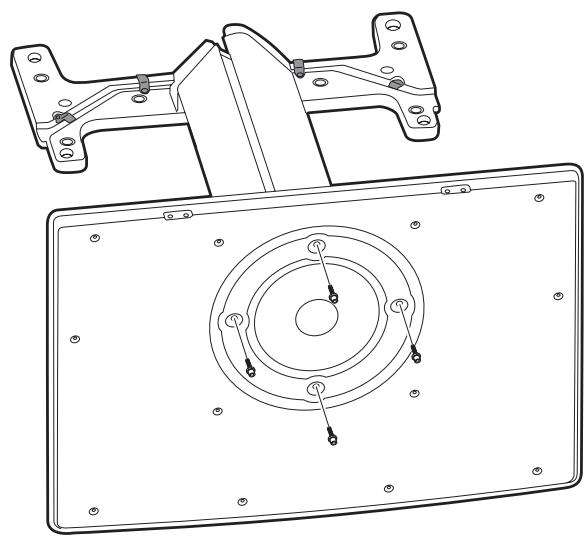

Fixez le pied sur la base à l'aide des 4 vis à tête hexagonale M6 (A). (Utilisez pour cela la clé 6 pans M6.)

1

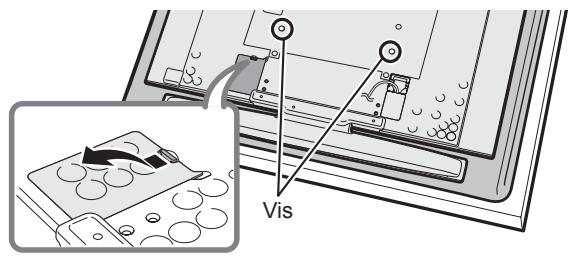

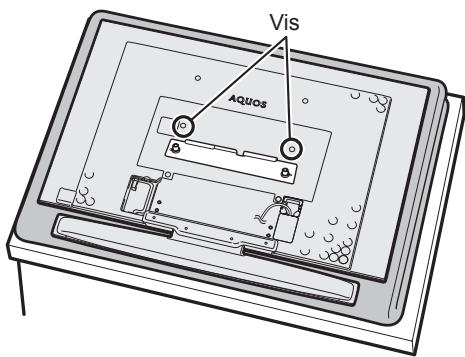

Retirez les 2 vis ainsi que le cache-borne au dos du téléviseur couleur LCD. (Conservez les vis en lieu sûr après les avoir ôtées.)

2

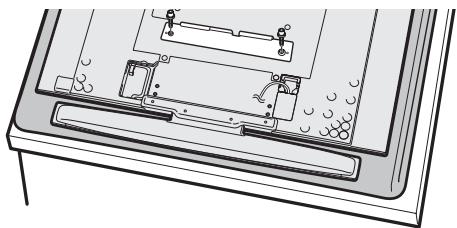

Fixez la plaque de fixation du pied au dos du téléviseur couleur LCD, à l'aide de 2 vis à tête hexagonale M8 (D).

• Deux vis supplémentaires doivent être ôtées dans le cas d'un téléviseur couleur LCD 52 pouces.

• Placez le téléviseur sur une couverture ou tout autre tissu épais et doux pendant le montage.

3

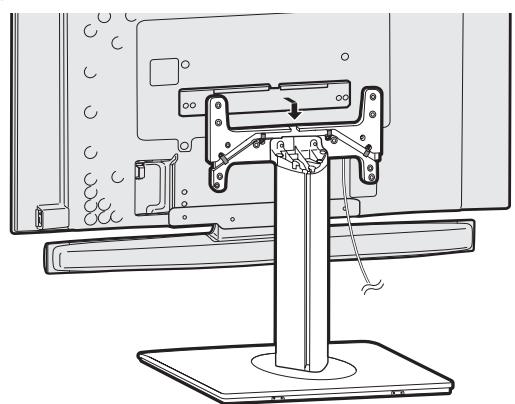

Accrochez la plaque de fixation du pied, que vous venez de visser au dos du téléviseur, sur le support de montage du pied de table, et fixez-la de manière temporaire.

• Veillez à ne pas coincer le cordon d'alimentation entre la plaque de fixation et le support.
• La fixation du téléviseur couleur LCD sur le pied de table n'était que temporaire, ne le couchez pas.

4

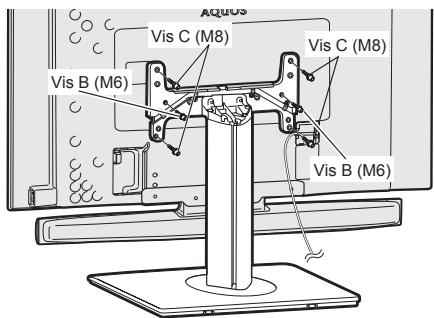

Fixez solidement le pied à l'aide de 2 vis à tête hexagonale M6 (B) et 4 vis à tête hexagonale M8 (C). (Utilisez pour cela les clés 6 pans M6 et M8.)

5

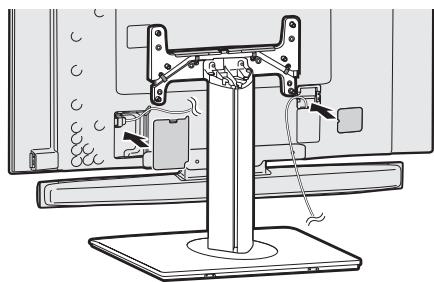

Branchez les câbles, remettez en place le cache-borne et fixez au dos de l'appareil le cache du cordon d'alimentation fourni avec le téléviseur.

6

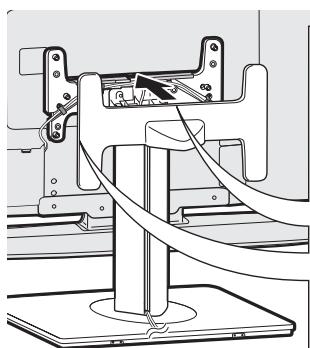

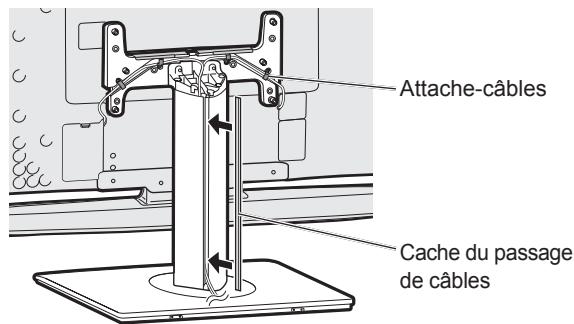

Glissez les câbles dans le passage de câbles prévu à cet effet sur le pied, puis mettez en place le cache du passage de câbles. (Pour un câblage propre, utilisez les attache-câbles prévus sur le pied.)

7

Fixez le cache du support sur le pied de table.

Lors du branchement des options, vous pouvez ôter ce cache et faire passer le câble dans la rainure.

• Réglage de l'angle du téléviseur
• Le téléviseur peut être tourné de 20 degrés de part et d'autre de son axe vertical. Maintenez solidement le pied de table lorsque vous modifiez l'angle du téléviseur.

Assemblage du pied de table en s'aidant du matériel d'emballage

1

Retirez toutes les pièces et les accessoires de l'emballage.

2

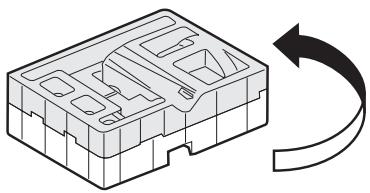

Assemblez les deux parties de l'emballage et retournez-le.

3

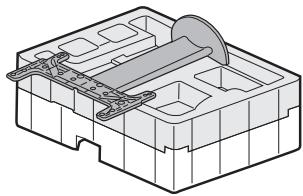

Placez l'ensemble pied et support de montage dans les rainures appropriées de l'emballage.

4

Placez le socle dans la rainure et fixez-le à l'ensemble pied et support de montage.

Alignez les repères de l'ensemble pied et support de montage avec la ligne sur le bas du socle.

5

Fixez le pied sur son socle à l'aide de 4 vis à tête hexagonale M6 (A). Utilisez pour cela la clé six pans M6.

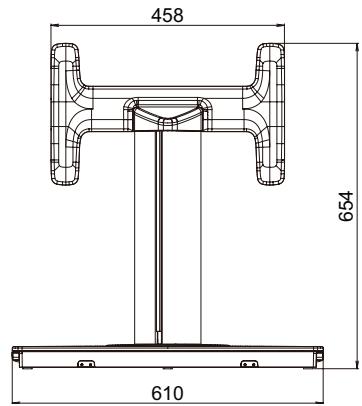

AN-65ST1

Poids: 24,5 kg

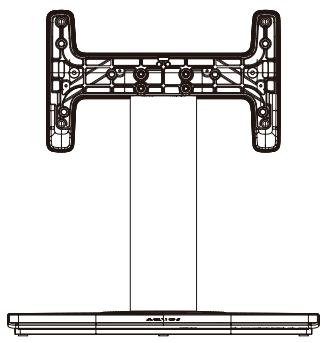

Vue de face

Vue de côté

Vue de dos

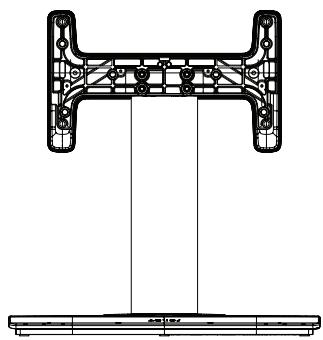

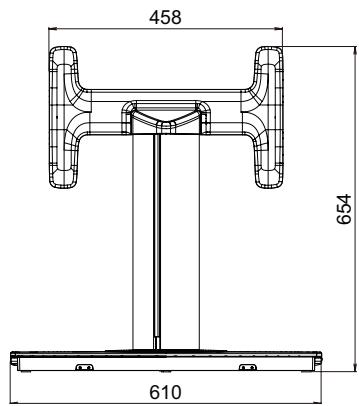

AN-52ST1

Poids : 17,5 kg

Vue de face

Vue de côté

Vue de dos
