Type de produit	Support TV (pied de table) pour téléviseur LCD
Marque	SHARP
Modèle	AN-52 (compatible AN-52ST1 et AN-65ST1)
Compatibilité	Téléviseurs LCD SHARP de 52" (AN-52ST1) et 65" (AN-65ST1)
Poids maximal supporté	17,5 kg (modèle 52"), 24,5 kg (modèle 65")
Matériaux	Acier, plastique (caches et passage de câbles)
Fonctions principales	Montage du téléviseur, rotation horizontale, gestion des câbles avec cache et attache-câbles
Contenu du colis	Pied de table, support de montage, socle, vis (M6, M8), clés Allen (M6, M8), caches, notice d'utilisation
Outils nécessaires	Clés Allen M6 et M8 (fournies)
Installation	Assemblage du pied sur le socle, fixation de la plaque au dos du téléviseur, accrochage et serrage des vis
Réglage	Rotation horizontale (angle variable) en maintenant le pied
Gestion des câbles	Passage de câbles dans le pied, cache amovible, attache-câbles intégrés
Sécurité	Ne pas placer sur support instable, ne pas modifier, débrancher avant déplacement, utiliser uniquement les vis fournies
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides
Pièces détachées et réparabilité	Vis de rechange disponibles auprès du fabricant. Ne pas démonter ni modifier le pied au-delà des instructions
Dimensions du pied (approx.)	Hauteur : 40 cm, Largeur : 60 cm, Profondeur : 30 cm (valeurs estimées d'après schémas)

FOIRE AUX QUESTIONS - AN-52 SHARP

Comment assembler le pied de table AN-52 ?

Suivez les étapes : 1) Fixez l'ensemble pied + support de montage sur le socle avec 4 vis M6 à l'aide de la clé Allen. 2) Retirez les vis et le cache-borne au dos du téléviseur. 3) Fixez la plaque de fixation avec 2 vis M8 (et retirez 2 vis supplémentaires pour un modèle 52"). 4) Accrochez la plaque sur le support et serrez avec 2 vis M6 et 4 vis M8. 5) Branchez les câbles, remettez le cache-borne et le cache du cordon d'alimentation. Consultez la notice détaillée pour les schémas.

Quels outils sont fournis avec le support ?

Le colis contient une clé Allen M6 et une clé Allen M8 pour le serrage des vis. Aucun autre outil n'est nécessaire.

Puis-je utiliser ce support pour un téléviseur d'une autre marque que SHARP ?

Ce support est conçu spécifiquement pour les téléviseurs LCD SHARP des séries AN-52ST1 (52") et AN-65ST1 (65"). L'utiliser avec d'autres marques ou tailles peut compromettre la sécurité et la stabilité. Vérifiez la compatibilité des fixations.

Comment régler l'angle du téléviseur ?

Le téléviseur peut tourner horizontalement. Maintenez solidement le pied de table d'une main et orientez le téléviseur de l'autre. Ne forcez pas au-delà de la butée.

Comment cacher les câbles avec ce support ?

Utilisez le passage de câbles intégré dans le pied. Après avoir branché les câbles, placez-les dans la rainure et remettez le cache du passage de câbles. Utilisez les attache-câbles pour maintenir les câbles en place.

Quel est le poids maximal supporté par le pied AN-52 ?

Le poids maximal supporté est de 17,5 kg pour le modèle AN-52ST1 (52") et 24,5 kg pour le modèle AN-65ST1 (65"). Ne dépassez pas ces limites.

Quelles sont les consignes de sécurité importantes ?

Ne placez pas le téléviseur sur un support instable. Ne modifiez pas le pied. Débranchez tous les câbles avant de déplacer le pied. Assurez-vous que le cordon d'alimentation n'est pas endommagé ou coincé. Utilisez uniquement les vis fournies.

Comment nettoyer le support TV ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, de solvants ou de liquides qui pourraient endommager la finition.

Où trouver des vis de rechange si nécessaire ?

Les vis de rechange (M6 et M8) peuvent être commandées auprès du service après-vente SHARP. Utilisez uniquement les vis spécifiées pour garantir la sécurité.

Puis-je démonter le pied après installation ?

Il est déconseillé de démonter ou de modifier le pied au-delà des instructions. Si vous devez le déplacer, suivez la procédure inverse en débranchant tous les câbles et en dévissant les vis dans l'ordre.

MODE D'EMPLOI AN-52 SHARP

Téléviseur couleur LCD et pied de table

Pour assurer une utilisation sûre et correcte. F-1

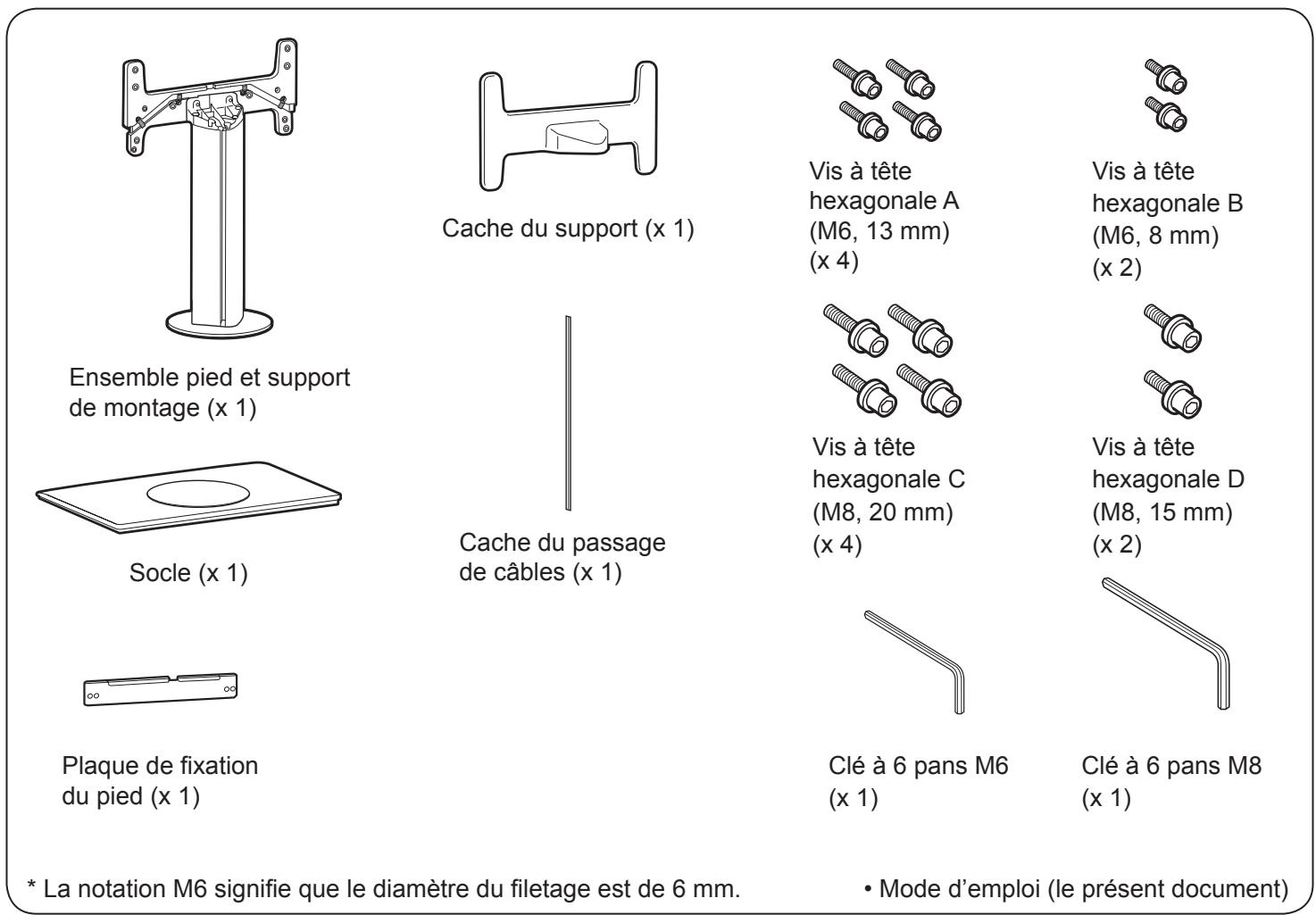

Contenu du colis. F-2

Montage du pied de table. F-2

Fixez le pied de table au téléviseur couleur LCD. F-3

Schéma des dimensions extérieures. F-5

Sommaire

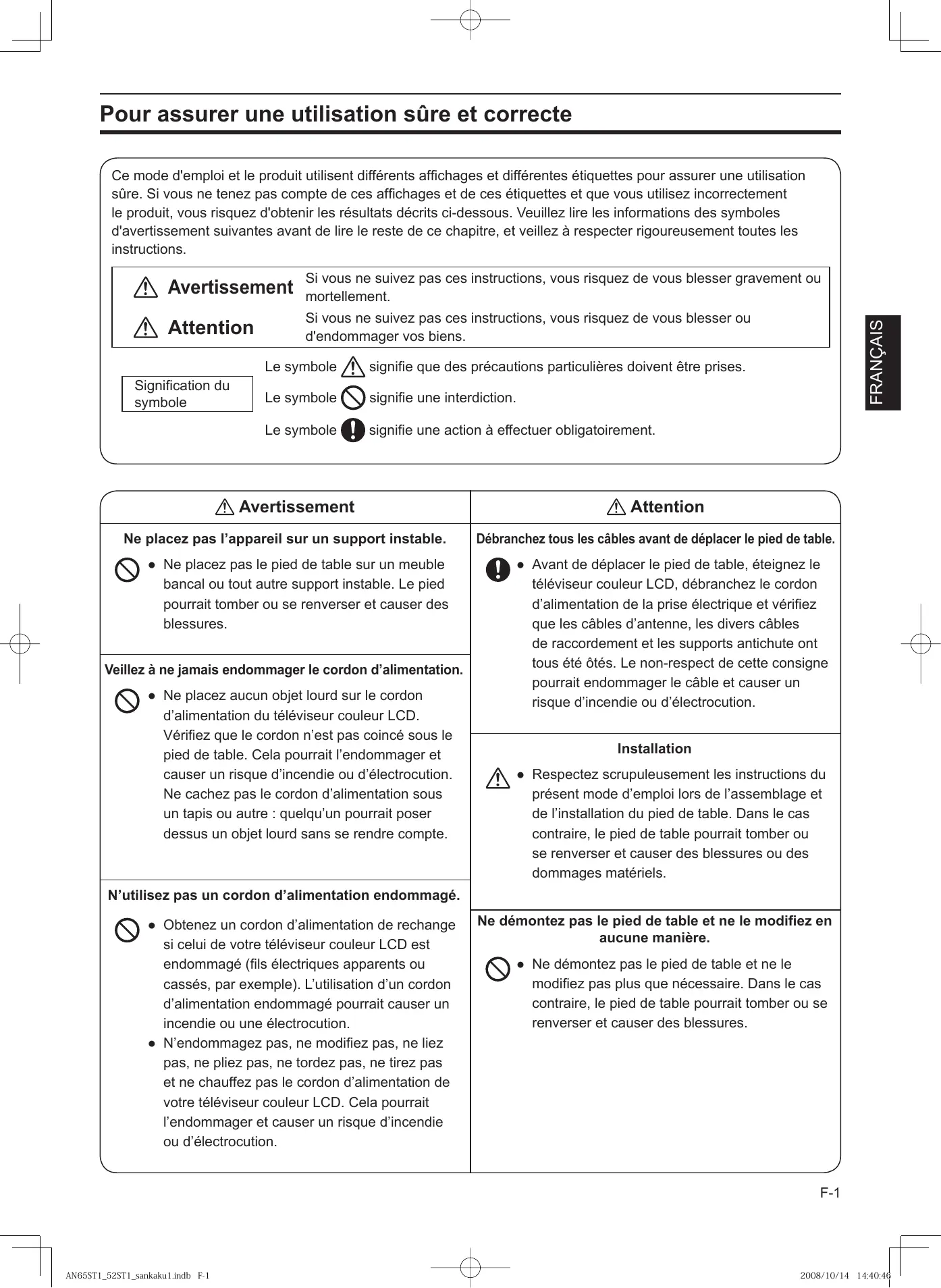

Ce mode d'emploi et le produit utilisent différents affichages et différentes étiquettes pour assurer une utilisation sûre. Si vous ne tenez pas compte de ces affichages et de ces étiquettes et que vous utilisez incorrectement le produit, vous risquez d'obtenir les résultats décrits ci-dessous. Veuillez lire les informations des symboles d'avertissement suivantes avant de lire le reste de ce chapitre, et veillez à respecter rigoureusement toutes les instructions.

Avertissement

Si vous ne suivez pas ces instructions, vous risquez de vous blesser gravement ou mortellement.

Attention

Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou d'endommager vos biens.

Signification du symbole

Le symbole ! signifie que des précautions particulières doivent être prises.

Le symbole ○ signifie une interdiction.

Le symbole ! signifie une action à effectuer obligatoirement.

Avertissement

Ne placez pas l'appareil sur un support instable.

• Ne placez pas le pied de table sur un meuble bancal ou tout autre support instable. Le pied pourrait tomber ou se renverser et causer des blessures.

Veillez à ne jamais endommager le cordon d'alimentation.

• Ne placez aucun objet lourd sur le cordon d'alimentation du téléviseur couleur LCD. Vérifiez que le cordon n'est pas coincé sous le pied de table. Cela pourrait l'endommager et causer un risque d'incendie ou d'électrocution. Ne cachez pas le cordon d'alimentation sous un tapis ou autre : quelqu'un pourrait poser dessus un objet lourd sans se rendre compte.

N'utilisez pas un cordon d'alimentation endommagé.

• Obtenez un cordon d'alimentation de rechange si celui de votre téléviseur couleur LCD est endommagé (fils électriques apparents ou cassés, par exemple). L'utilisation d'un cordon d'alimentation endommagé pourrait causer un incendie ou une électrocution.
• N'endommagez pas, ne modifiez pas, ne liez pas, ne pliez pas, ne tordez pas, ne tirez pas et ne chauffez pas le cordon d'alimentation de votre téléviseur couleur LCD. Cela pourrait l'endommager et causer un risque d'incendie ou d'électrocution.

Attention

Débranchez tous les câbles avant de déplacer le pied de table.

• Avant de déplacer le pied de table, éteignez le téléviseur couleur LCD, débranchez le cordon d'alimentation de la prise électrique et vérifiez que les câbles d'antenne, les divers câbles de raccordement et les supports antichute ont tous été ôtés. Le non-respect de cette consigne pourrait endommager le câble et causer un risque d'incendie ou d'électrocution.

Installation

• Respectez scrupuleusement les instructions du présent mode d'emploi lors de l'assemblage et de l'installation du pied de table. Dans le cas contraire, le pied de table pourrait tomber ou se renverser et causer des blessures ou des dommages matériels.

Ne démontez pas le pied de table et ne le modifiez en aucune manière.

• Ne démontez pas le pied de table et ne le modifiez pas plus que nécessaire. Dans le cas contraire, le pied de table pourrait tomber ou se renverser et causer des blessures.

Montage du pied de table

Opérations préliminaires

• Avant de fixer le pied de table, débranchez tous les câbles du téléviseur couleur LCD.

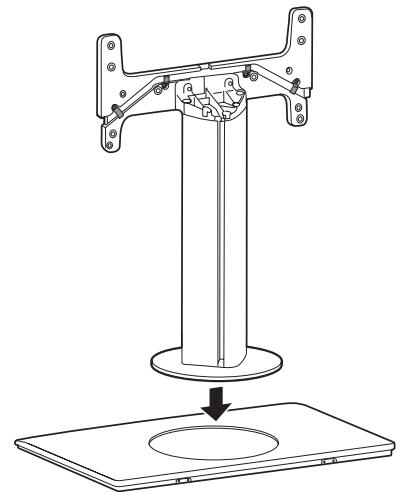

Fixez l'ensemble pied + support de montage sur le socle. (Vous pouvez utiliser le matériel d'emballage pour faciliter le montage. Voir « Assemblage du pied de table en s'aidant du matériel d'emballage », page F-4.)

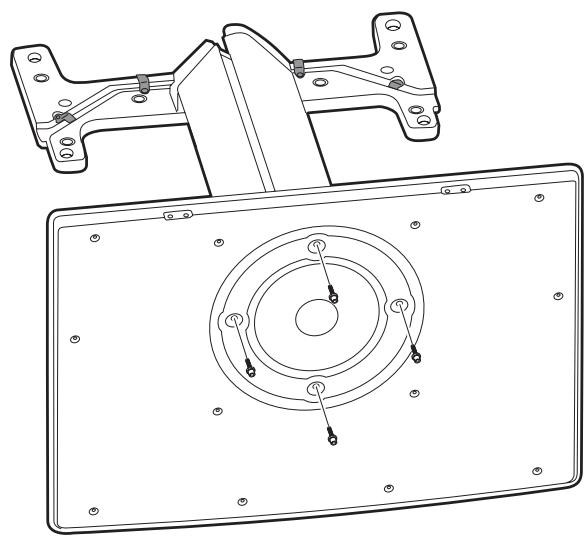

Fixez le pied sur la base à l'aide des 4 vis à tête hexagonale M6 (A). (Utilisez pour cela la clé 6 pans M6.)

1

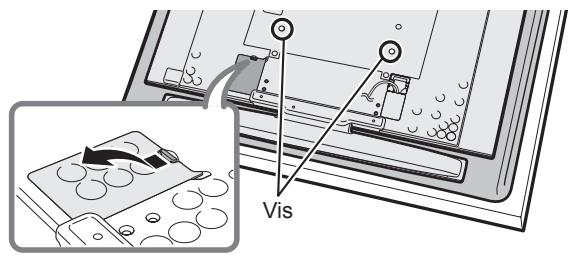

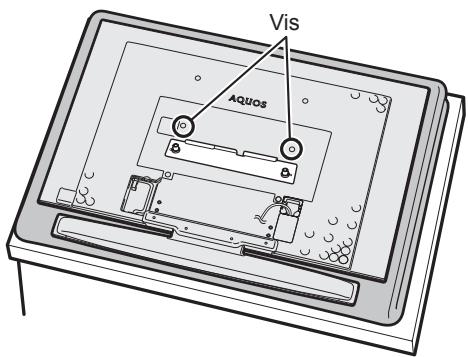

Retirez les 2 vis ainsi que le cache-borne au dos du téléviseur couleur LCD. (Conservez les vis en lieu sûr après les avoir ôtées.)

2

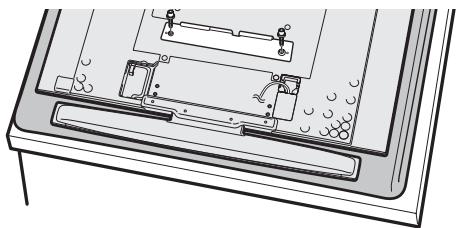

Fixez la plaque de fixation du pied au dos du téléviseur couleur LCD, à l'aide de 2 vis à tête hexagonale M8 (D).

• Deux vis supplémentaires doivent être ôtées dans le cas d'un téléviseur couleur LCD 52 pouces.

• Placez le téléviseur sur une couverture ou tout autre tissu épais et doux pendant le montage.

3

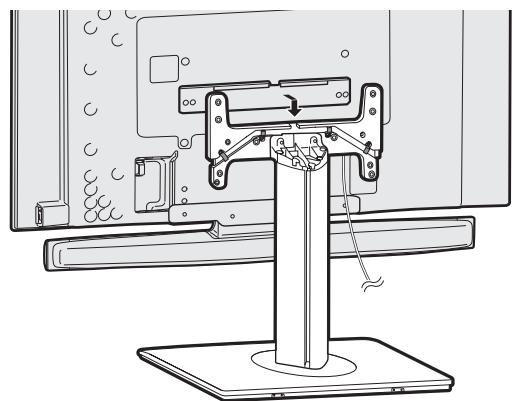

Accrochez la plaque de fixation du pied, que vous venez de visser au dos du téléviseur, sur le support de montage du pied de table, et fixez-la de manière temporaire.

• Veillez à ne pas coincer le cordon d'alimentation entre la plaque de fixation et le support.
• La fixation du téléviseur couleur LCD sur le pied de table n'était que temporaire, ne le couchez pas.

4

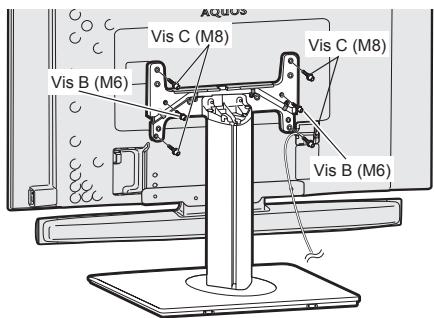

Fixez solidement le pied à l'aide de 2 vis à tête hexagonale M6 (B) et 4 vis à tête hexagonale M8 (C). (Utilisez pour cela les clés 6 pans M6 et M8.)

5

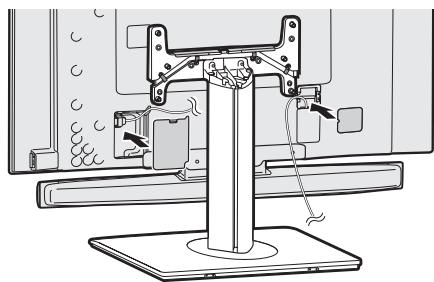

Branchez les câbles, remettez en place le cache-borne et fixez au dos de l'appareil le cache du cordon d'alimentation fourni avec le téléviseur.

6

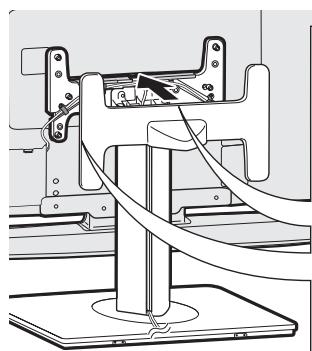

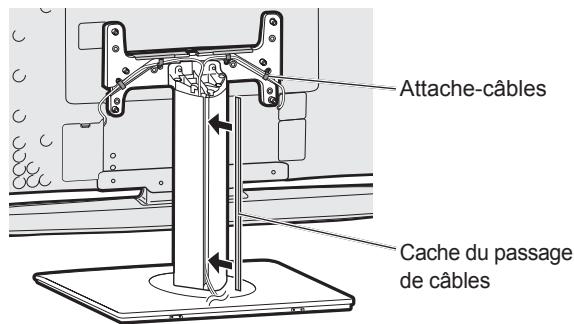

Glissez les câbles dans le passage de câbles prévu à cet effet sur le pied, puis mettez en place le cache du passage de câbles. (Pour un câblage propre, utilisez les attache-câbles prévus sur le pied.)

7

Fixez le cache du support sur le pied de table.

Lors du branchement des options, vous pouvez ôter ce cache et faire passer le câble dans la rainure.

• Réglage de l'angle du téléviseur
• Le téléviseur peut être tourné de 20° de part et d'autre de son axe vertical. Maintenez solidement le pied de table lorsque vous modifiez l'angle du téléviseur.

Assemblage du pied de table en s'aidant du matériel d'emballage

1

Retirez toutes les pièces et les accessoires de l'emballage.

2

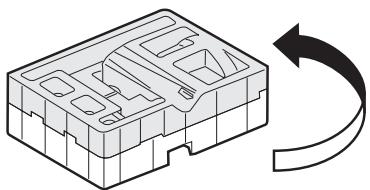

Assemblez les deux parties de l'emballage et retournez-le.

3

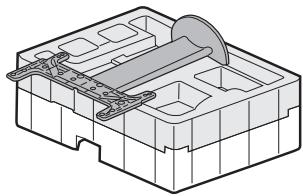

Placez l'ensemble pied et support de montage dans les rainures appropriées de l'emballage.

4

Placez le socle dans la rainure et fixez-le à l'ensemble pied et support de montage.

Alignez les repères de l'ensemble pied et support de montage avec la ligne sur le bas du socle.

5

Fixez le pied sur son socle à l'aide de 4 vis à tête hexagonale M6 (A). Utilisez pour cela la clé six pans M6.

AN-65ST1

Poids: 24,5 kg

Vue de face

Vue de côté

Vue de dos

AN-52ST1

Poids : 17,5 kg

Vue de face

Vue de côté

Vue de dos
