Produkttyp	TV-Ständer (Tischfuß) für LCD-Fernseher
Marke	SHARP
Modell	AN-52 (kompatibel mit AN-52ST1 und AN-65ST1)
Kompatibilität	SHARP LCD-Fernseher von 52" (AN-52ST1) und 65" (AN-65ST1)
Maximal unterstütztes Gewicht	17,5 kg (Modell 52"), 24,5 kg (Modell 65")
Materialien	Stahl, Kunststoff (Abdeckungen und Kabelkanäle)
Hauptfunktionen	Montage des Fernsehers, horizontale Schwenkung, Kabelführung mit Abdeckung und Kabelbindern
Packungsinhalt	Tischfuß, Montagehalterung, Sockel, Schrauben (M6, M8), Inbusschlüssel (M6, M8), Abdeckungen, Bedienungsanleitung
Benötigte Werkzeuge	Inbusschlüssel M6 und M8 (im Lieferumfang enthalten)
Installation	Montage des Fußes auf dem Sockel, Befestigung der Platte auf der Rückseite des Fernsehers, Aufhängen und Anziehen der Schrauben
Einstellung	Horizontale Schwenkung (variabler Winkel) mit festgehaltenem Fuß
Kabelführung	Kabeldurchführung im Fuß, abnehmbare Abdeckung, integrierte Kabelbinder
Sicherheit	Nicht auf instabiler Unterlage platzieren, nicht modifizieren, vor dem Verschieben alle Kabel abziehen, nur die mitgelieferten Schrauben verwenden
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden oder flüssigen Reinigungsmittel verwenden
Ersatzteile und Reparierbarkeit	Ersatzschrauben sind beim Hersteller erhältlich. Den Fuß nicht über die Anleitung hinaus demontieren oder modifizieren
Abmessungen des Fußes (ca.)	Höhe: 40 cm, Breite: 60 cm, Tiefe: 30 cm (geschätzte Werte basierend auf Abbildungen)

Häufig gestellte Fragen - AN-52 SHARP

Wie montiere ich den Tischfuß AN-52?

Befolgen Sie die Schritte: 1) Befestigen Sie die Fuß-Montagehalterung-Baugruppe mit 4 M6-Schrauben und dem Inbusschlüssel am Sockel. 2) Entfernen Sie die Schrauben und die Anschlussabdeckung auf der Rückseite des Fernsehers. 3) Befestigen Sie die Montageplatte mit 2 M8-Schrauben (und entfernen Sie bei einem 52"-Modell 2 weitere Schrauben). 4) Hängen Sie die Platte an der Halterung ein und ziehen Sie sie mit 2 M6- und 4 M8-Schrauben fest. 5) Schließen Sie die Kabel an, setzen Sie die Anschlussabdeckung und die Abdeckung des Netzkabels wieder auf. Detaillierte Abbildungen finden Sie in der Bedienungsanleitung.

Welche Werkzeuge werden mit der Halterung mitgeliefert?

Die Verpackung enthält einen Inbusschlüssel M6 und einen Inbusschlüssel M8 zum Anziehen der Schrauben. Keine weiteren Werkzeuge erforderlich.

Kann ich diese Halterung für einen Fernseher einer anderen Marke als SHARP verwenden?

Diese Halterung wurde speziell für SHARP LCD-Fernseher der Serien AN-52ST1 (52") und AN-65ST1 (65") entwickelt. Die Verwendung mit anderen Marken oder Größen kann die Sicherheit und Stabilität beeinträchtigen. Überprüfen Sie die Kompatibilität der Befestigungen.

Wie stelle ich den Winkel des Fernsehers ein?

Der Fernseher kann horizontal geschwenkt werden. Halten Sie den Tischfuß mit einer Hand fest und richten Sie den Fernseher mit der anderen aus. Nicht über den Anschlag hinaus drehen.

Wie verstecke ich die Kabel mit dieser Halterung?

Nutzen Sie den integrierten Kabelkanal im Fuß. Nachdem Sie die Kabel angeschlossen haben, legen Sie sie in die Nut und setzen Sie die Abdeckung des Kabelkanals wieder auf. Verwenden Sie die Kabelbinder, um die Kabel zu fixieren.

Was ist das maximal unterstützte Gewicht des Fußes AN-52?

Das maximal unterstützte Gewicht beträgt 17,5 kg für das Modell AN-52ST1 (52") und 24,5 kg für das Modell AN-65ST1 (65"). Überschreiten Sie diese Grenzen nicht.

Welche wichtigen Sicherheitshinweise gibt es?

Stellen Sie den Fernseher nicht auf eine instabile Unterlage. Modifizieren Sie den Fuß nicht. Ziehen Sie alle Kabel ab, bevor Sie den Fuß bewegen. Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder eingeklemmt wird. Verwenden Sie nur die mitgelieferten Schrauben.

Wie reinige ich die TV-Halterung?

Reinigen Sie die Halterung mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel, Lösungsmittel oder Flüssigkeiten, die die Oberfläche beschädigen könnten.

Wo finde ich bei Bedarf Ersatzschrauben?

Ersatzschrauben (M6 und M8) können beim SHARP-Kundendienst bestellt werden. Verwenden Sie nur die angegebenen Schrauben, um die Sicherheit zu gewährleisten.

Kann ich den Fuß nach der Installation demontieren?

Es wird davon abgeraten, den Fuß über die Anleitung hinaus zu demontieren oder zu modifizieren. Wenn Sie ihn versetzen müssen, folgen Sie dem umgekehrten Verfahren, indem Sie alle Kabel abziehen und die Schrauben in der Reihenfolge lösen.

BEDIENUNGSANLEITUNG AN-52 SHARP

Tischfuß für LCD-Farbfernsehgerät

Zur Gewährleistung von sicherem und korrektem Gebrauch D-1

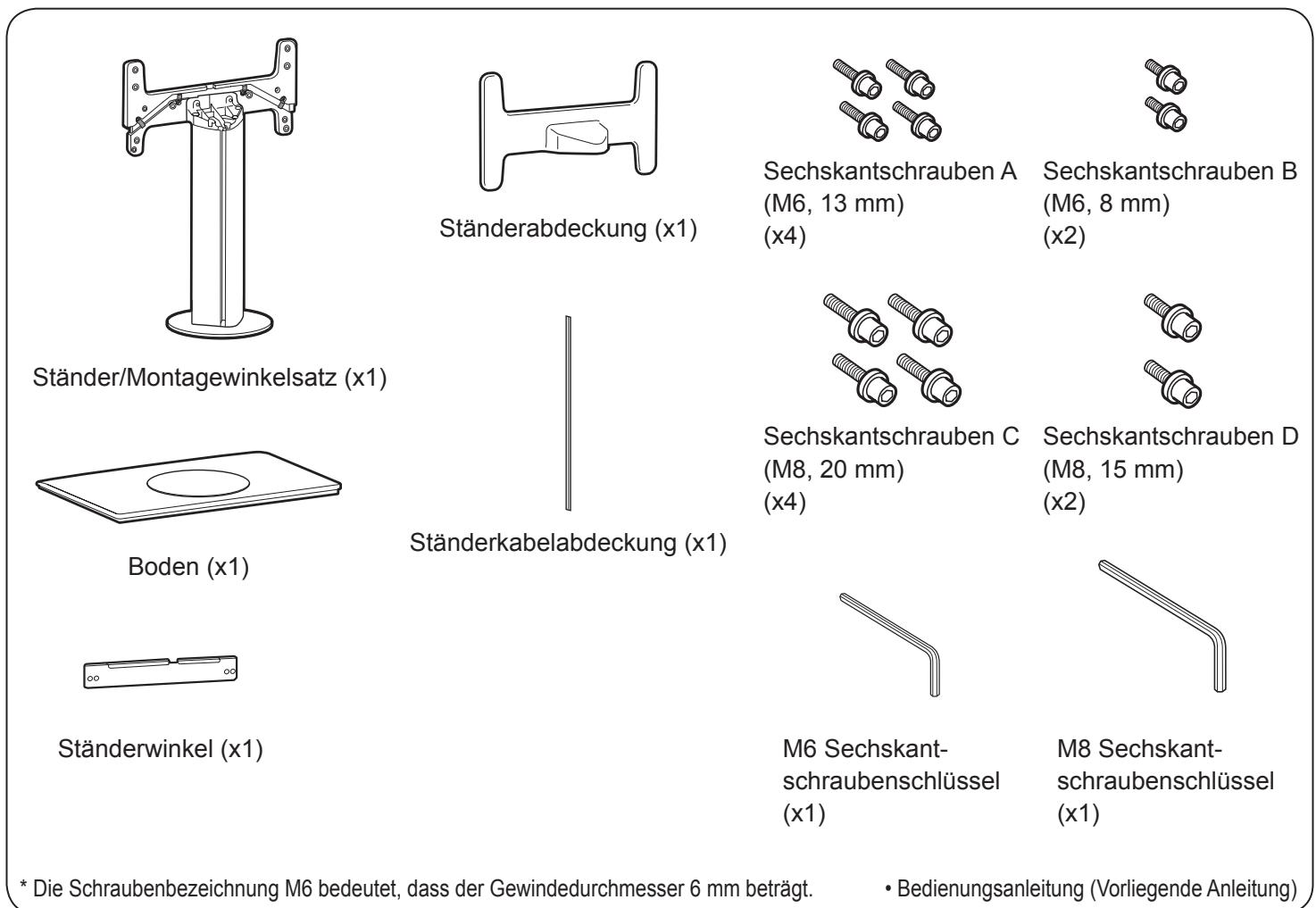

Verpackungsinhalt D-2

Zusammenbau des Tischständers D-2

Montieren Sie den Tischständer am LCD-Farbfernsehgerät D-3

Maßzeichnungen D-5

Indices

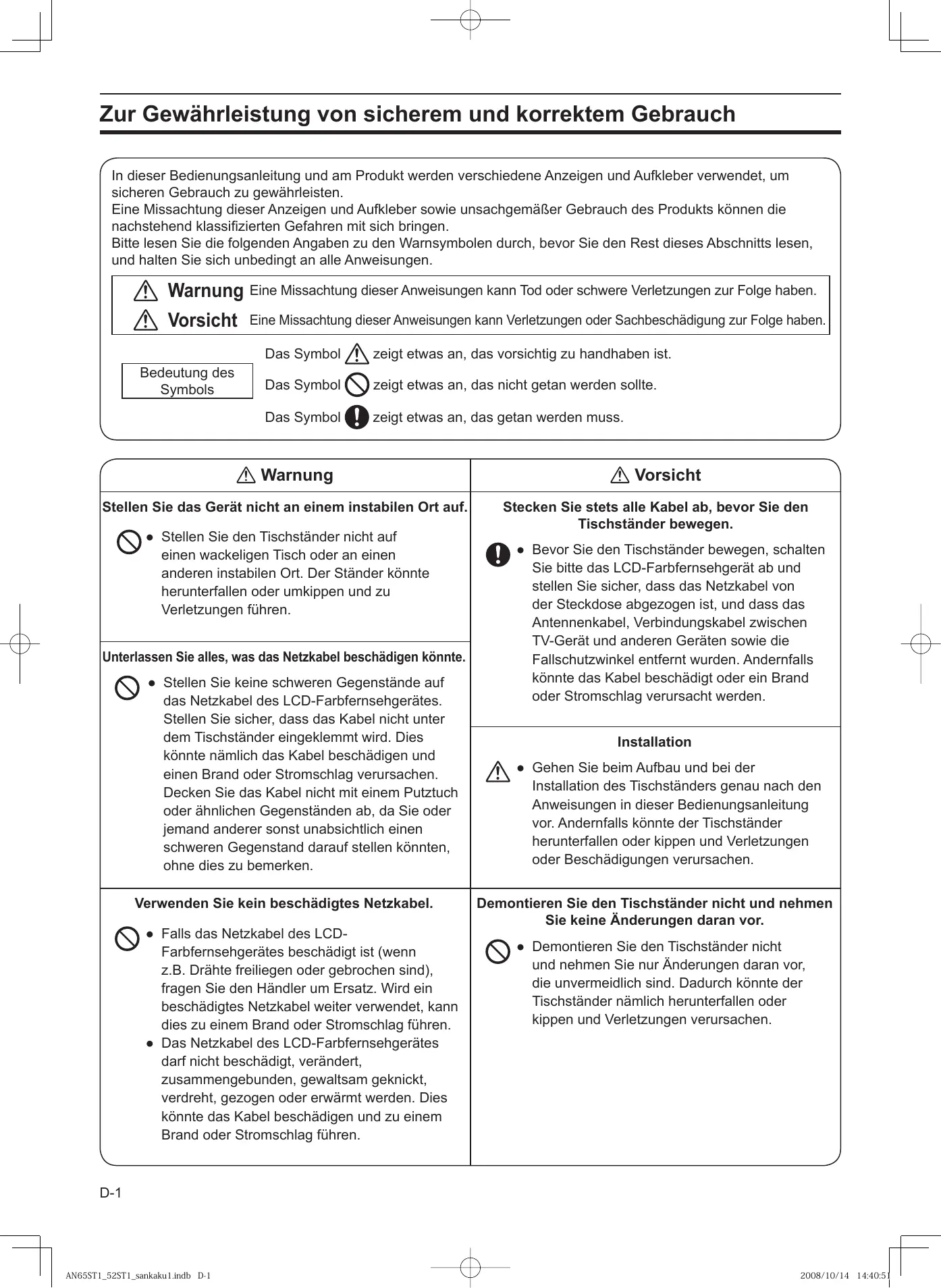

In dieser Bedienungsanleitung und am Produkt werden verschiedene Anzeigen und Aufkleber verwendet, um sicheren Gebrauch zu gewährleisten.

Eine Missachtung dieser Anzeigen und Aufkleber sowie unsachgemäßer Gebrauch des Produkts können die nachstehend klassifizierten Gefahren mit sich bringen.

Bitte lesen Sie die folgenden Angaben zu den Warnsymbolen durch, bevor Sie den Rest dieses Abschnitts lesen, und halten Sie sich unbedingt an alle Anweisungen.

Warnung

Eine Missachtung dieser Anweisungen kann Tod oder schwere Verletzungen zur Folge haben.

Vorsicht

Eine Missachtung dieser Anweisungen kann Verletzungen oder Sachbeschädigung zur Folge haben.

Bedeutung des Symbols

Das Symbol

zeigt etwas an, das vorsichtig zu handhaben ist.

Das Symbol

zeigt etwas an, das nicht getan werden sollte.

Das Symbol

zeigt etwas an, das getan werden muss.

Warnung

Stellen Sie das Gerät nicht an einem instabilen Ort auf.

• Stellen Sie den Tischständer nicht auf einen wackeligen Tisch oder an einen anderen instabilen Ort. Der Ständer kann herunterfallen oder umkippen und zu Verletzungen führen.

Unterlassen Sie alles, was das Netzkabel beschädigen könnte.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel des LCD-Farbfernsehgerätes. Stellen Sie sicher, dass das Kabel nicht unter dem Tischständer eingeklemmt wird. Dies könnte nämlich das Kabel beschädigen und einen Brand oder Stromschlag verursachen. Decken Sie das Kabel nicht mit einem Putztuch oder ähnlichen Gegenständen ab, da Sie oder jemand anderes sonst unabsichtlich einen schweren Gegenstand darauf stellen könnten, ohne dies zu bemerken.

Verwenden Sie kein beschädigtes Netzkabel.

• Falls das Netzkabel des LCD-Farbfernsehgerätes beschädigt ist (wenn z.B. Drähte freiliegen oder gebrochen sind), fragen Sie den Händler um Ersatz. Wird ein beschädigtes Netzkabel weiter verwendet, kann dies zu einem Brand oder Stromschlag führen.
• Das Netzkabel des LCD-Farbfernsehgerätes darf nicht beschädigt, verändert, zusammengebunden, gewaltsam geknickt, verdreht, gezogen oder erhitzt werden. Dies kann das Kabel beschädigen und zu einem Brand oder Stromschlag führen.

Vorsicht

Stecken Sie stets alle Kabel ab, bevor Sie den Tischständer bewegen.

Bevor Sie den Tischständer bewegen, schalten Sie das LCD-Farbfernsehgerät ab und stellen Sie sicher, dass das Netzkabel von der Steckdose abgezogen ist, und dass das Antennenkabel, Verbindungskabel zwischen TV-Gerät und anderen Geräten sowie die Fallschutzwinkel entfernt wurden. Andernfalls könnte das Kabel beschädigt oder ein Brand oder Stromschlag verursacht werden.

Installation

• Gehen Sie beim Aufbau und bei der Installation des Tischständers genau nach den Anweisungen in dieser Bedienungsanleitung vor. Andernfalls können der Tischständer herunterfallen oder kippen und Verletzungen oder Beschädigungen verursachen.

Demontieren Sie den Tischständer nicht und nehmen Sie keine Änderungen daran vor.

• Demontieren Sie den Tischständer nicht und nehmen Sie nur Änderungen daran vor, die unvermeidlich sind. Dadurch könnte der Tischständer nachträglich herunterfallen oder kippen und Verletzungen verursachen.

Zusammenbau des Tischständers

Vorbereitungen

• Entfernen Sie alle Kabel vom LCD-Farbfernsehgerät, bevor Sie den Tischständer anbringen.

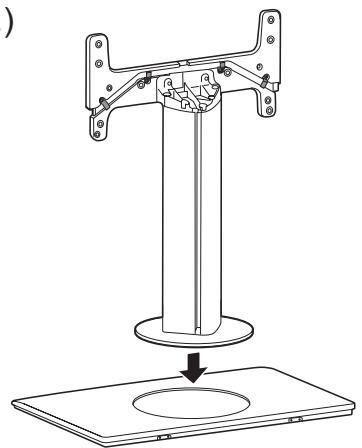

1 Bringen Sie den Ständer/Montagewinkelsatz am Bodenteil an. (Sie können für diese Arbeiten das Verpackungsmaterial zu Hilfe nehmen. Nähere Informationen dazu finden Sie im Abschnitt „Montage des Tischständers mit Hilfe des Verpackungsmaterials“ auf Seite D-4.)

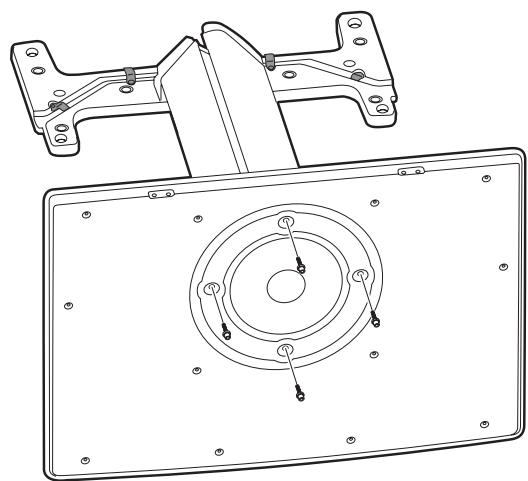

2 Befestigen Sie den Ständer mit den 4 mitgelieferten M6 Sechskantschrauben (A) am Boden. (Verwenden Sie den mitgelieferten M6 Sechskantschraubenschlüssel.)

1

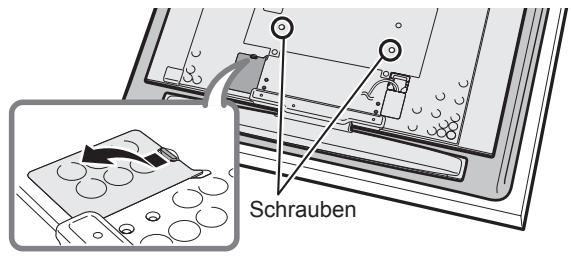

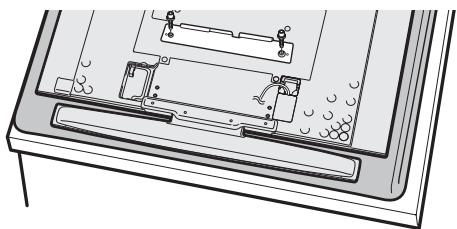

Entfernen Sie die 2 angezeigten Schrauben und die Anschlussabdeckung von der Rückseite des LCD-Farbfernsehgerätes. (Die Schrauben an einem sicheren Ort aufbewahren.)

2

Befestigen Sie den Ständerwinkel an der Rückseite des LCD-Farbfernsehgerätes mit 2 M8 Sechskantschrauben (D).

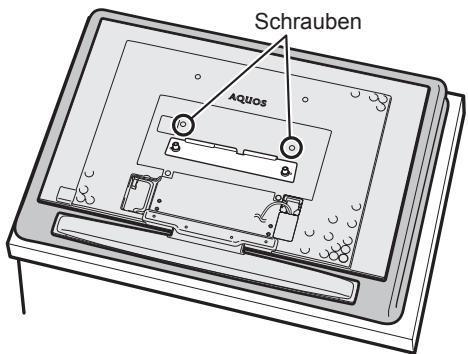

• Nur bei einem 52-Zoll-LCD-Farbfernsehgerät müssen 2 weitere Schrauben entfernt werden.

• Stellen Sie das LCD-Farbfernsehgerät während des Aufbaus auf eine Decke oder eine andere dicke, weiche Stoffunterlage.

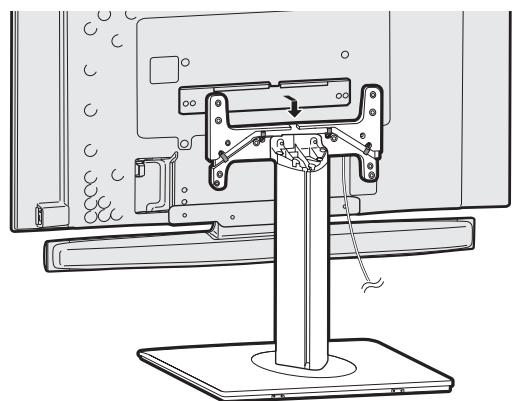

Hängen Sie den Ständerwinkel am LCD-Farbfernsehgerät über dem Montagewinkel am Ständer ein und befestigen Sie ihn vorläufig.

3

• Achten Sie darauf, dass das Netzkabel nicht zwischen die Montagewinkel gerät.
• Da das LCD-Farbfernsehgerät nur vorläufig in dieser Stellung montiert ist, legen Sie es bitte nicht hin.

4

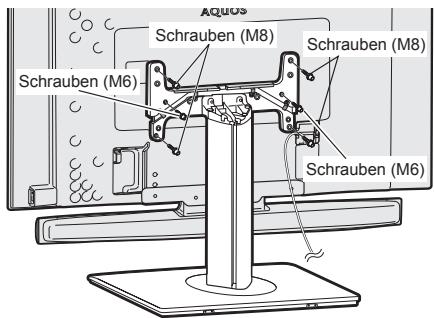

Befestigen Sie den Ständer mit 2 M6-Sechskantschrauben (B) und 4 M8-Sechskantschrauben (C). (Verwenden Sie jeweils den M6- oder M8-Sechskantschraubenschlüssel.)

5

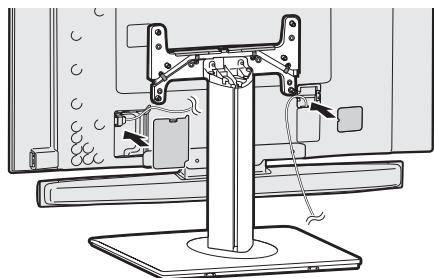

Schließen Sie die Kabel an, bringen Sie die Anschlussabdeckung wieder an und schließen Sie das mitgelieferte Netzkabel an der Rückseite des LCD-Farbfernsehgerätes an.

6

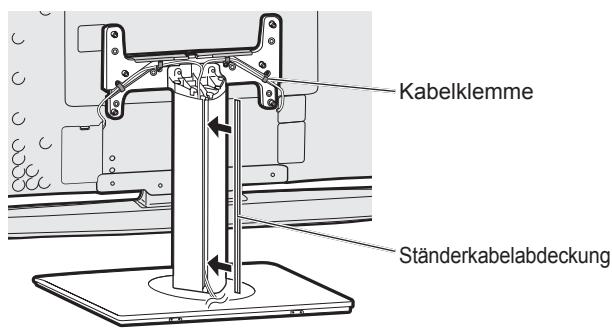

Legen Sie die Kabel entlang der Rille im Ständer ein und bringen Sie die mitgelieferte Ständerkabelabdeckung an. (Ordnen Sie die Kabel mit den Kabelklemmen am Ständer.)

7

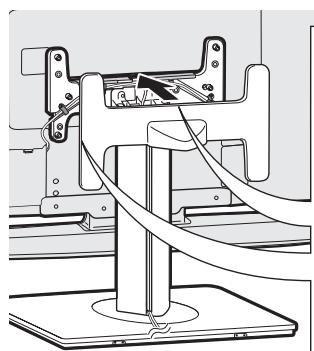

Bringen Sie die mitgelieferte Ständerabdeckung am Ständer an.

Beim Anschluss von Zusatzgeräten können Sie diese Abdeckung abnehmen und die Kabel durch die Rille führen.

• Den Winkel des Fernsehgerätes einstellen
• Der Ständer kann in vertikaler Richtung um 20 Grad geschwenkt werden. Halten Sie den Ständer fest, wenn Sie den Winkel einstellen.

Montage des Tischständers mit Hilfe des Verpackungsmaterials

1

Nehmen Sie alle Geräte- und Zubehörteile aus dem Verpackungsmaterial.

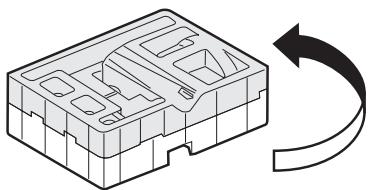

2

Legen Sie die beiden Teile passend aufeinander und drehen Sie sie um.

3

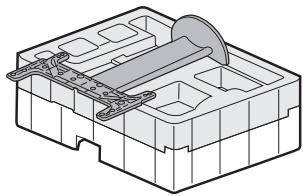

Legen Sie Ständer/Montagewinkelsatz in die entsprechenden Rillen im Verpackungsmaterial.

4

Geben Sie den Boden in die Rille und befestigen Sie ihn am Ständer/Montagewinkelsatz.

Richten Sie die Dreieck

Markierungen am Ständer/Montagewinkelsatz an der Linie unterhalb am Boden aus.

5

Befestigen Sie den Ständer mit den 4 im Lieferumfang enthaltenen M6 Sechskantschrauben (A) am Boden. (Verwenden Sie den mitgelieferten M6 Sechskantschraubenschlüssel.)

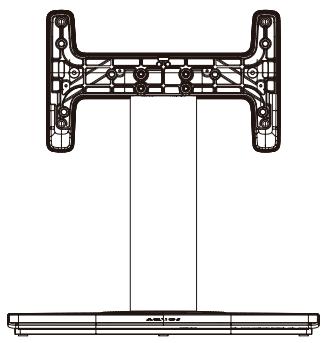

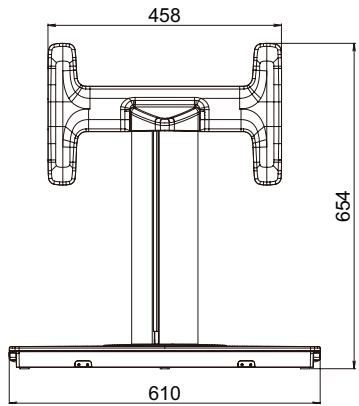

AN-65ST1

Gewicht: 24,5 kg

Vorderseite

Seitlich

Hinten

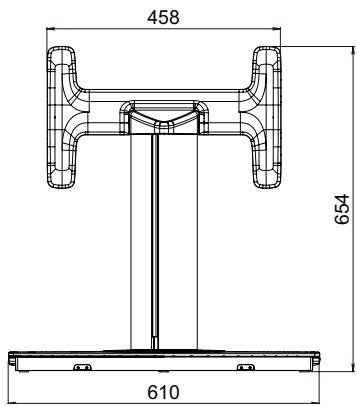

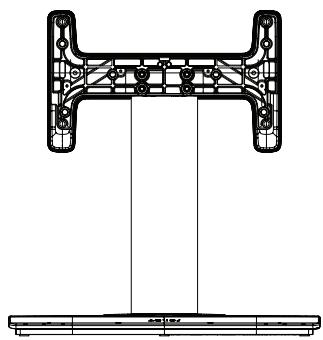

AN-52ST1

Gewicht: 17,5 kg

Vorderseite

Seitlich

Hinten
