MANUAL DE USUARIO AN-52 SHARP

Soporte de mesa para TV de cristal líquido en la pared

Base estándar para TV de cristal líquido a color

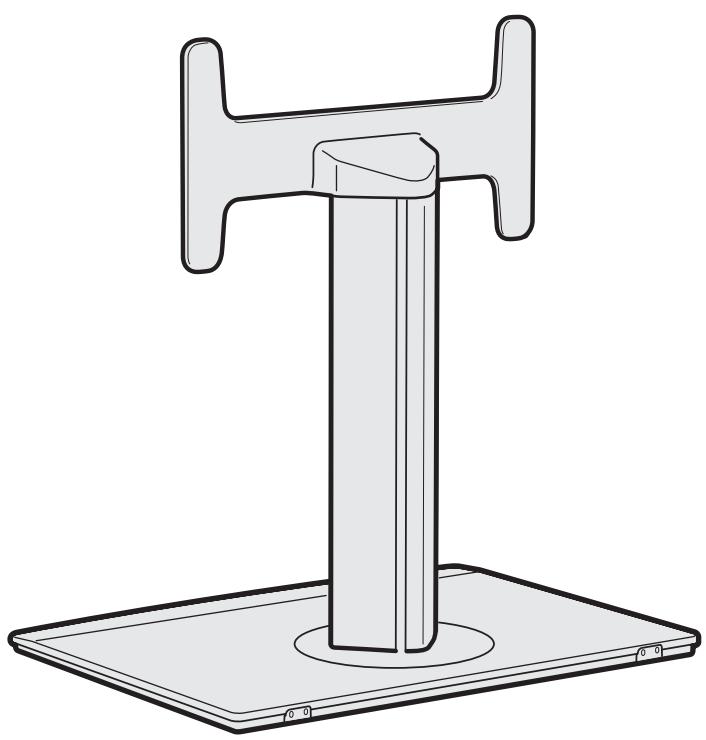

SHARP AN-52 - 1

AN-65ST1 AN-52ST1

Manual de instrucciones

MANUAL DE OPERACIÓN

MODO DE EMPLEO

INSTRUCCIONES DE USO

MANUAL DE MANEJO

Manual de instrucciones

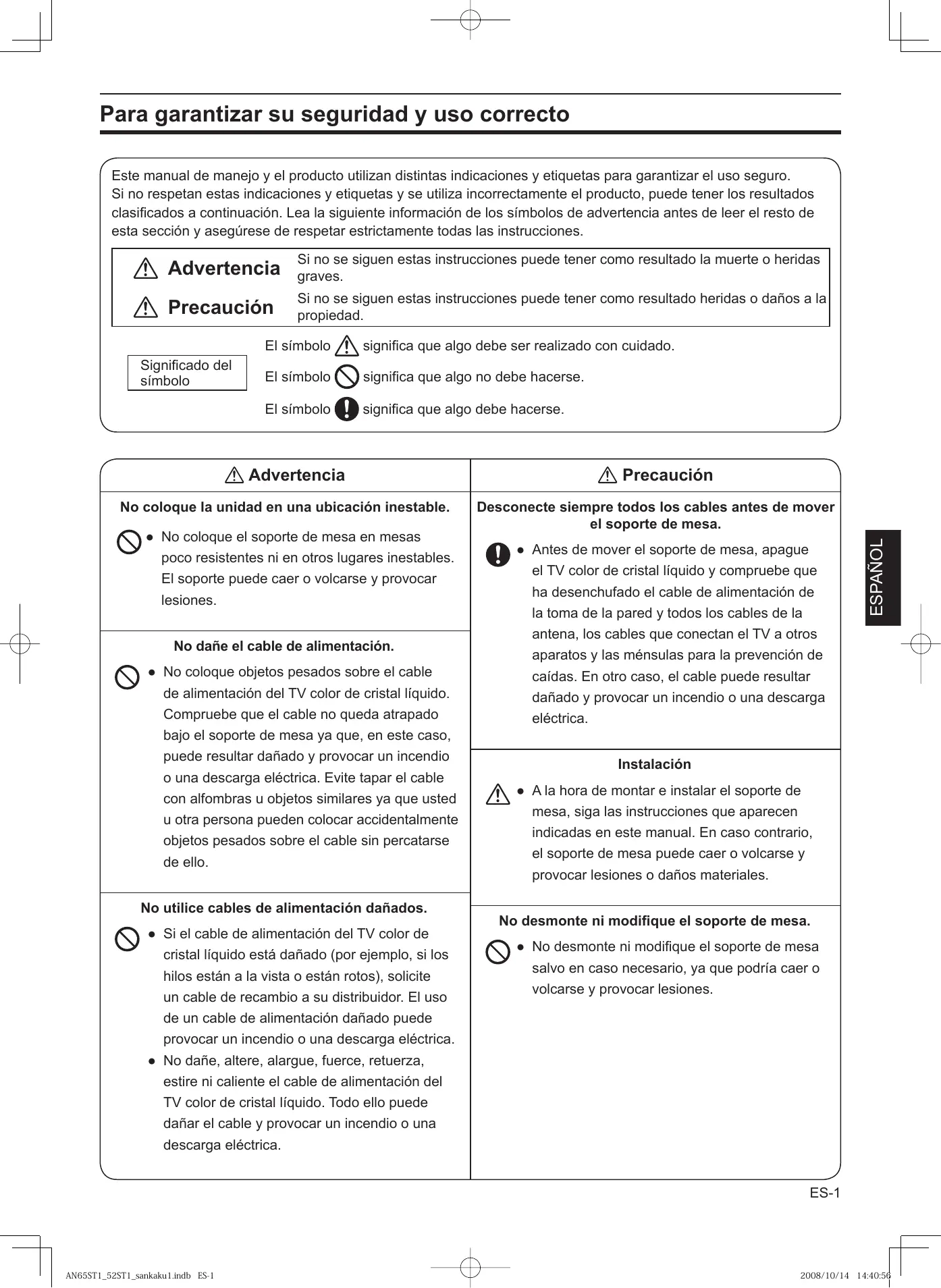

Para garantizar su seguridad y uso correcto.. ES-1

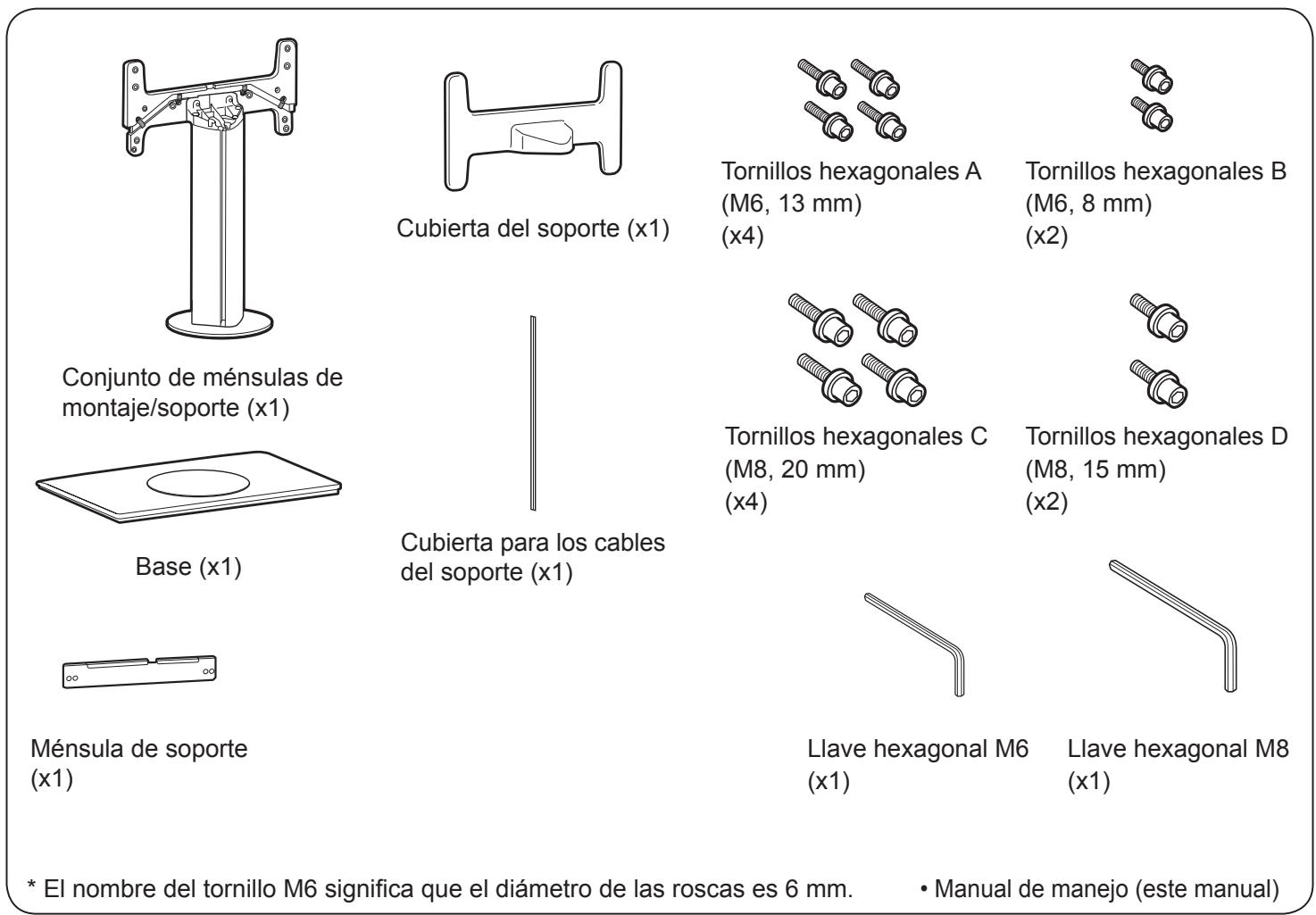

Contenidos del paquete.. ES-2

Montaje del soporte de mesa ES-2

Una el soporte de mesa al TV de cristal líquido ES-3

Dibujo de dimensiones exteriores ES-5

Índice

Para un uso seguro y correcto. CH-1

Contenido del paquete. CH-2

Montaje del soporte estándar. CH-2

Este manual de manejo y el producto utilizan distintas indicaciones y etiquetas para garantizar el uso seguro.

Si no se respetan estas indicaciones y etiquetas y se utiliza incorrectamente el producto, pueden ocurrir los resultados clasificados a continuación. Lea el sistema de símbolos de advertencia antes de leer el resto de esta sección y asegúrese de respetar estrictamente todas las instrucciones.

SHARP AN-52 - Índice - 1

Advertencia

Si no se siguen estas instrucciones puede tener como resultado la muerte o heridas graves.

SHARP AN-52 - Advertencia - 1

Precaución

Si no se siguen estas instrucciones pueden tener como resultado heridas o daños a la propiedad.

Significado del símbolo

El símbolo significa que algo debe ser realizado con cuidado.

El símbolo significa que algo no debe hacerse.

El símbolo significa que algo debe hacerse.

SHARP AN-52 - Precaución - 1

Advertencia

No coloque la unidad en una ubicación inestable.

SHARP AN-52 - No coloque la unidad en una ubicación inestable. - 1

  • No coloque el soporte de mesa en mesas poco resistentes ni en otros lugares inestables. El soporte puede caer o volcarse y provocar lesiones.

No dañe el cable de alimentación.

SHARP AN-52 - No dañe el cable de alimentación. - 1

  • No coloque objetos pesados sobre el cable de alimentación del TV de cristal líquido. Compruebe que el cable no queda atrapado bajo el soporte de mesa ya que, en este caso, puede resultar dañado y provocar un incendio o una descarga eléctrica. Evite tapar el cable con alfombras u objetos similares, ya que usted u otra persona podría colocar accidentalmente objetos pesados sobre el cable sin percatarse de ello.

No utilice cables de alimentación dañados.

SHARP AN-52 - No utilice cables de alimentación dañados. - 1

  • Si el cable de alimentación del TV de cristal líquido está dañado (por ejemplo, si los hilos están a la vista o están rotos), solicite un cable de recambio a su distribuidor. El uso de un cable de alimentación dañado puede provocar un incendio o una descarga eléctrica.
  • No dañe, altere, alargue, fuerce, retuerza, estire ni caliente el cable de alimentación del TV de cristal líquido. Todo ello puede dañar el cable y provocar un incendio o una descarga eléctrica.

SHARP AN-52 - No utilice cables de alimentación dañados. - 2

Precaución

Desconecte siempre todos los cables antes de mover el soporte de mesa.

SHARP AN-52 - Desconecte siempre todos los cables antes de mover el soporte de mesa. - 1

Antes de mover el soporte de mesa, apague el TV de cristal líquido y compruebe que ha desenchufado el cable de alimentación de la toma de la pared y todos los cables de la antena, los cables que conectan el TV a otros aparatos y las ménsulas para la prevención de caídas. En caso contrario, el cable puede resultar dañado y provocar un incendio o una descarga eléctrica.

Instalación

SHARP AN-52 - Instalación - 1

  • A la hora de montar e instalar el soporte de mesa, siga las instrucciones que aparecen indicadas en este manual. En caso contrario, el soporte de mesa puede caer o volcarse y provocar lesiones o daños materiales.

No desmonte ni modifique el soporte de mesa.

SHARP AN-52 - No desmonte ni modifique el soporte de mesa. - 1

  • No desmonte ni modifique el soporte de mesa salvo en caso necesario, ya que podría caer o volcarse y provocar lesiones.

SHARP AN-52 - No desmonte ni modifique el soporte de mesa. - 2

Montaje del soporte de mesa

Preparativos

  • Antes de colocar el soporte de mesa, desenchufe todos los cables del TV color de cristal líquido.

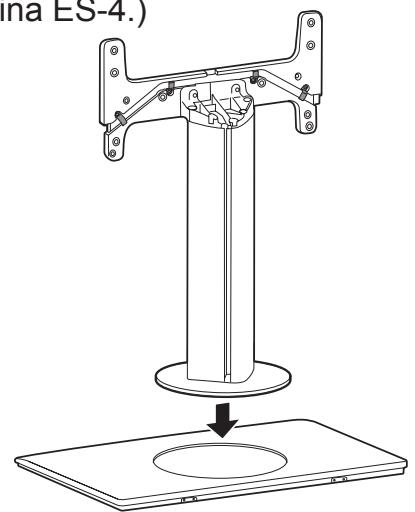

1 Una el conjunto de ménsulas de montaje/soporte a la base. (Puede usar el material de embalaje para el proceso. Consulte “Montaje del soporte de mesa con el material de embalaje” en la página ES-4.)

SHARP AN-52 - Preparativos - 1

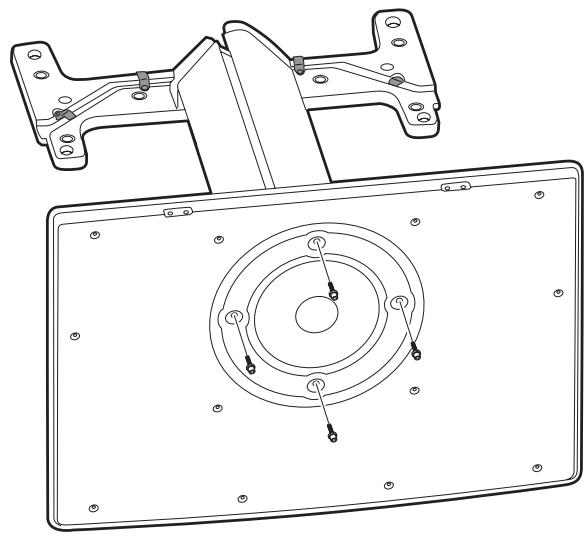

2 Sujete el soporte a la base utilizando los 4 tornillos hexagonales M6 proporcionados (A) (use la llave hexagonal M6 suministrada).

SHARP AN-52 - Preparativos - 2

1

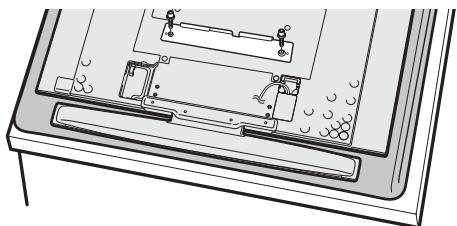

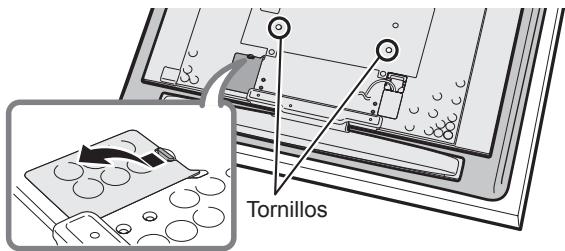

Retire los 2 tornillos indicados y la cubierta de terminales de la parte trasera del TV color de cristal líquido. (Guarde los tornillos en un lugar seguro después de retirarlos.)

SHARP AN-52 - 1 - 1

2

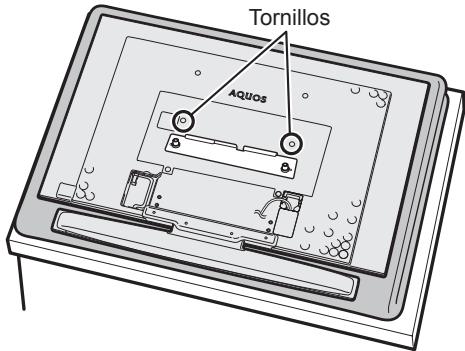

Sujete la ménsula de soporte a la parte trasera del TV color de cristal líquido con 2 tornillos hexagonales M8 (D).

SHARP AN-52 - 2 - 1

  • Únicamente es necesario retirar otros 2 tornillos en el TV color de cristal líquido de 52 pulgadas.

SHARP AN-52 - 2 - 2

SHARP AN-52 - 2 - 3

  • Durante la instalación, coloque el TV color de cristal líquido sobre una alfombra u otro paño espeso y suave.

3

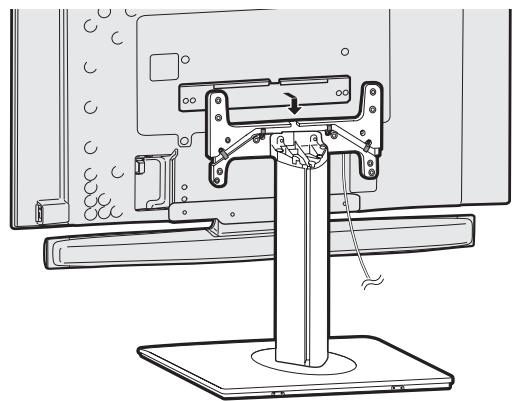

Cuelgue la ménsula de soporte acoplada al TV color de cristal líquido de la ménsula de montaje situada en el soporte y sujétela de forma provisional.

SHARP AN-52 - 3 - 1

SHARP AN-52 - 3 - 2

  • Tenga cuidado y compruebe que el cable de alimentación no queda atrapado entre las ménsulas.
  • Puesto que, en estos momentos, el TV color de cristal líquido solo está sujeto de forma provisional, no lo suelte.

4

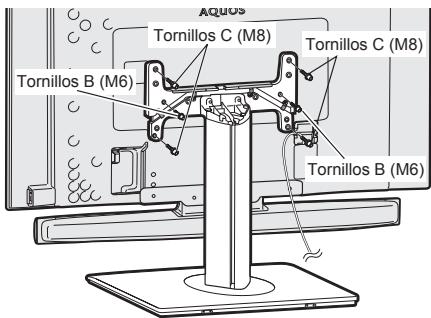

Sujete firmemente el soporte con los 2 tornillos hexagonales M6 (B) y los 4 tornillos hexagonales M8 (C) (use las llaves hexagonales M6 y M8 respectivamente).

SHARP AN-52 - 4 - 1

5

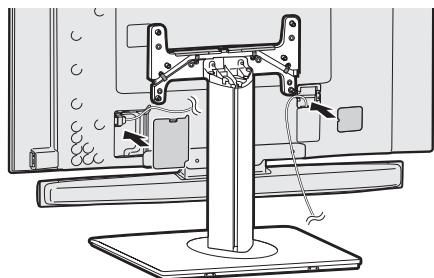

Conecte los cables, vuelva a instalar la cubierta de terminales y coloque la cubierta del cable de alimentación suministrada con el TV color de cristal líquido en la parte trasera de este.

SHARP AN-52 - 5 - 1

6

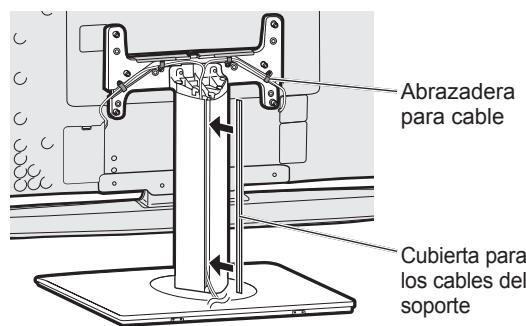

Inserte los cables por la ranura del soporte y coloque la cubierta para los cables del soporte suministrada (organice los cables con las abrazaderas para cables del soporte).

SHARP AN-52 - 6 - 1

7

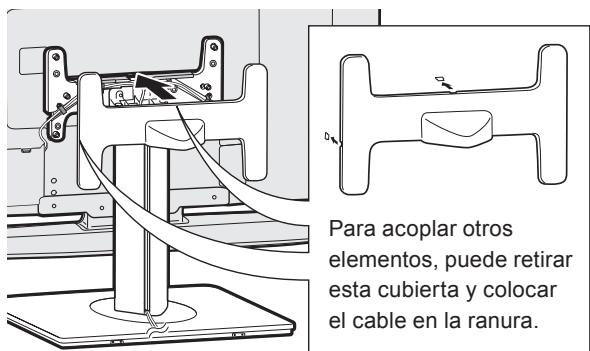

Una la cubierta del soporte suministrada con el soporte.

SHARP AN-52 - 7 - 1

  • Ajuste del ángulo del TV
  • Es posible inclinar el soporte verticalmente 20° hacia ambos lados. Sujete firmemente el soporte a la hora de modificar el ángulo.

Montaje del soporte de mesa con el material de embalaje

1

Retire todas las piezas y accesorios del material de embalaje.

SHARP AN-52 - Montaje del soporte de mesa con el material de embalaje - 1

2

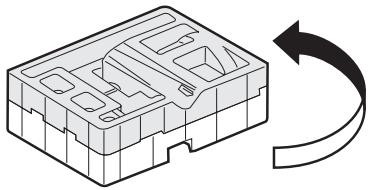

Una las dos partes del material y colóquelas boca abajo.

SHARP AN-52 - Montaje del soporte de mesa con el material de embalaje - 2

3

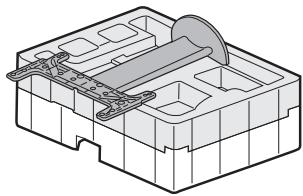

Sitúe el conjunto de ménsulas de montaje/soporte en las ranuras correspondientes del material.

SHARP AN-52 - Montaje del soporte de mesa con el material de embalaje - 3

4

Sitúa la base en la ranura y únala al conjunto de ménsulas de montaje/soporte.

SHARP AN-52 - Montaje del soporte de mesa con el material de embalaje - 4

Alinea las marcas del conjunto de ménsulas de montaje/soporte siguiendo la línea situada en la parte inferior de la base.

SHARP AN-52 - Montaje del soporte de mesa con el material de embalaje - 5

SHARP AN-52 - Montaje del soporte de mesa con el material de embalaje - 6

5

Sujeta el soporte a la base con los 4 tornillos hexagonales M6 suministrados (A) (usa la llave hexagonal M6 suministrada).

SHARP AN-52 - Montaje del soporte de mesa con el material de embalaje - 7

AN-65ST1

Peso: 24,5 kg.

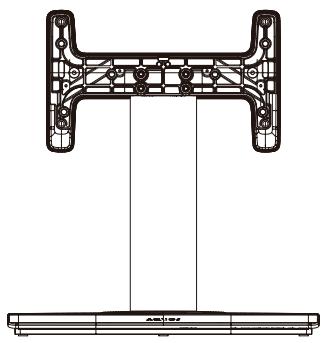

Parte delanteraSHARP AN-52 - AN-65ST1 - 1

Parte lateralSHARP AN-52 - AN-65ST1 - 2

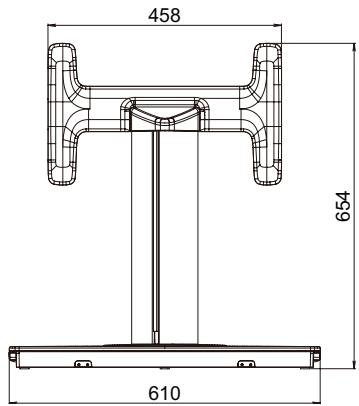

Parte traseraSHARP AN-52 - AN-65ST1 - 3

AN-52ST1

Peso: 17,5 kg.

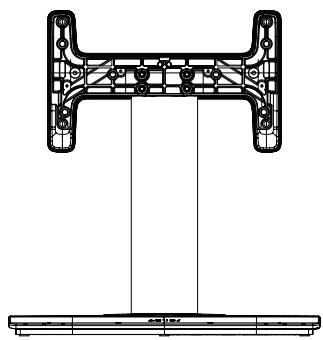

Parte delanteraSHARP AN-52 - AN-52ST1 - 1

Parte lateralSHARP AN-52 - AN-52ST1 - 2

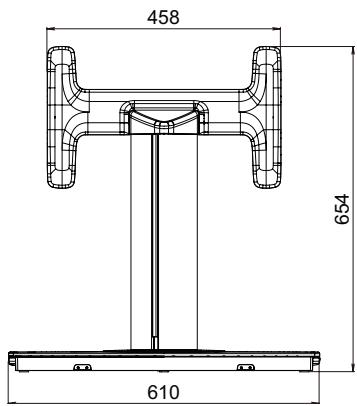

Parte traseraSHARP AN-52 - AN-52ST1 - 3
