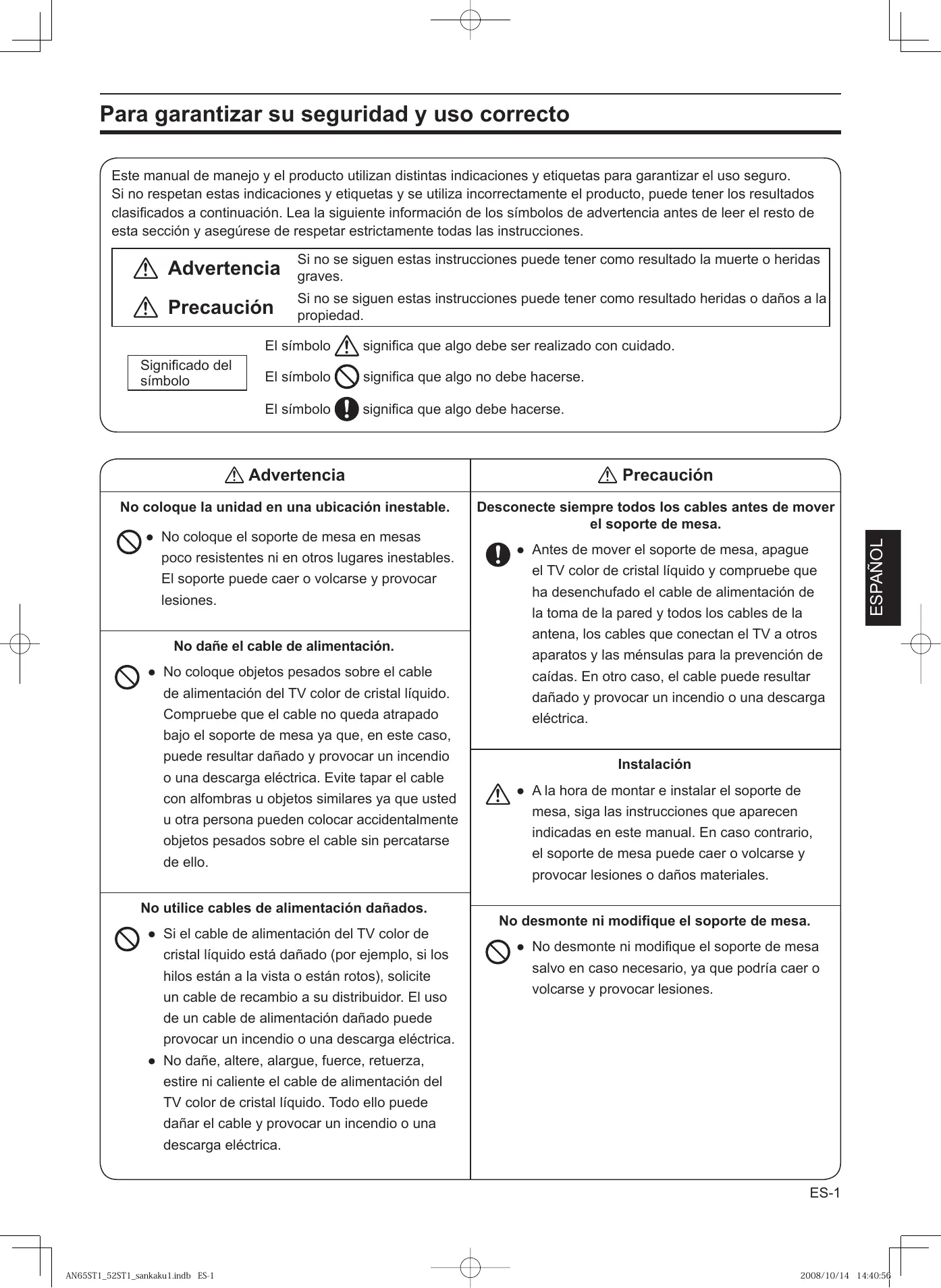

Hinten D-5 AN65ST1̲52ST1̲sankaku1.indb D-5 2008/10/14 14:40:56 Para garantizar su seguridad y uso correcto Este manual de manejo y el producto utilizan distintas indicaciones y etiquetas para garantizar el uso seguro. Si no respetan estas indicaciones y etiquetas y se utiliza incorrectamente el producto, puede tener los resultados clasificados a continuación. Lea la siguiente información de los símbolos de advertencia antes de leer el resto de esta sección y asegúrese de respetar estrictamente todas las instrucciones. Advertencia Si no se siguen estas instrucciones puede tener como resultado la muerte o heridas graves. Precaución Si no se siguen estas instrucciones puede tener como resultado heridas o daños a la propiedad. El símbolo significa que algo debe ser realizado con cuidado. El símbolo significa que algo no debe hacerse. El símbolo significa que algo debe hacerse. Advertencia No coloque la unidad en una ubicación inestable. ● No coloque el soporte de mesa en mesas poco resistentes ni en otros lugares inestables. El soporte puede caer o volcarse y provocar lesiones. No dañe el cable de alimentación. ● No coloque objetos pesados sobre el cable de alimentación del TV color de cristal líquido. Compruebe que el cable no queda atrapado bajo el soporte de mesa ya que, en este caso, puede resultar dañado y provocar un incendio o una descarga eléctrica. Evite tapar el cable con alfombras u objetos similares ya que usted u otra persona pueden colocar accidentalmente objetos pesados sobre el cable sin percatarse de ello. No utilice cables de alimentación dañados. ● Si el cable de alimentación del TV color de cristal líquido está dañado (por ejemplo, si los hilos están a la vista o están rotos), solicite un cable de recambio a su distribuidor. El uso de un cable de alimentación dañado puede provocar un incendio o una descarga eléctrica. ● No dañe, altere, alargue, fuerce, retuerza, estire ni caliente el cable de alimentación del TV color de cristal líquido. Todo ello puede dañar el cable y provocar un incendio o una descarga eléctrica. Precaución Desconecte siempre todos los cables antes de mover el soporte de mesa. ● Antes de mover el soporte de mesa, apague el TV color de cristal líquido y compruebe que ha desenchufado el cable de alimentación de la toma de la pared y todos los cables de la antena, los cables que conectan el TV a otros aparatos y las ménsulas para la prevención de caídas. En otro caso, el cable puede resultar dañado y provocar un incendio o una descarga eléctrica. ESPAÑOL Significado del símbolo Instalación ● A la hora de montar e instalar el soporte de mesa, siga las instrucciones que aparecen indicadas en este manual. En caso contrario, el soporte de mesa puede caer o volcarse y provocar lesiones o daños materiales. No desmonte ni modifique el soporte de mesa. ● No desmonte ni modifique el soporte de mesa salvo en caso necesario, ya que podría caer o volcarse y provocar lesiones. ES-1 AN65ST1̲52ST1̲sankaku1.indb ES-1 2008/10/14 14:40:56 Contenidos del paquete Cubierta del soporte (x1) Tornillos hexagonales A (M6, 13 mm) (x4) Tornillos hexagonales B (M6, 8 mm) (x2) Tornillos hexagonales C (M8, 20 mm) (x4) Tornillos hexagonales D (M8, 15 mm) (x2) Conjunto de ménsulas de montaje/soporte (x1) Base (x1) Cubierta para los cables del soporte (x1) Ménsula de soporte (x1) Llave hexagonal M6 (x1)

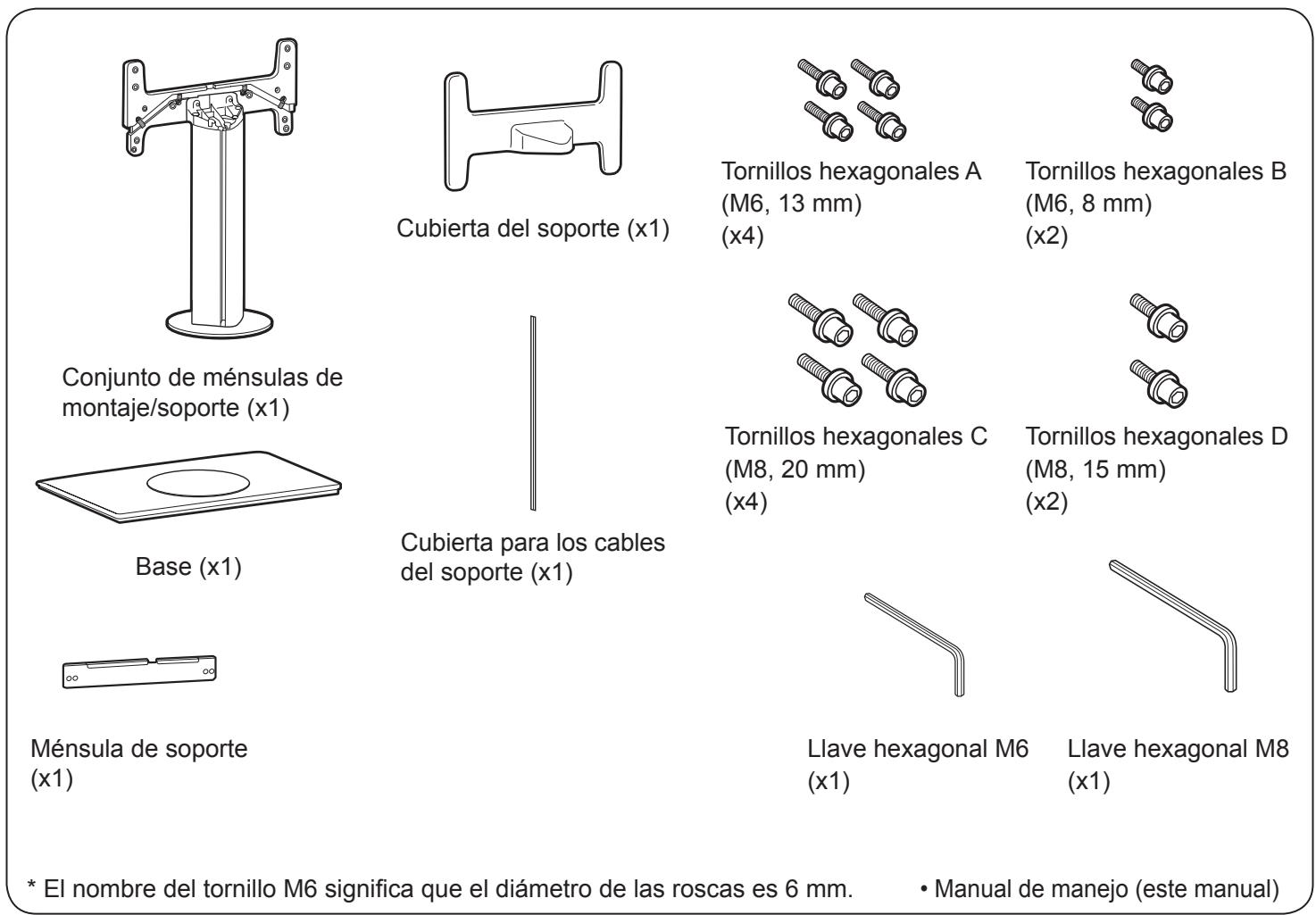

• El nombre del tornillo M6 significa que el diámetro de las roscas es 6 mm. Llave hexagonal M8 (x1)

• Manual de manejo (este manual) Montaje del soporte de mesa Preparativos

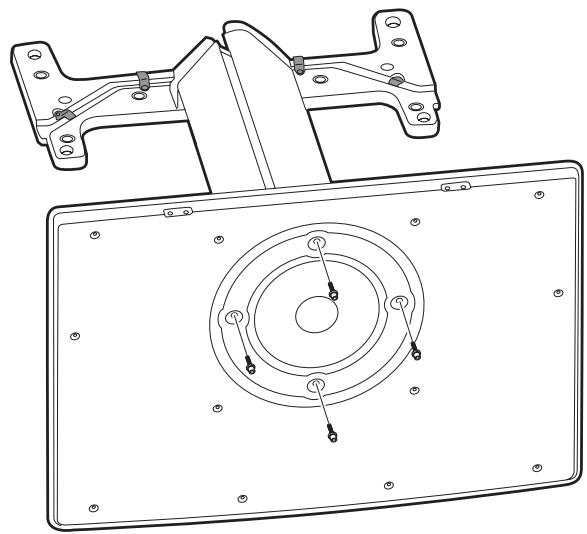

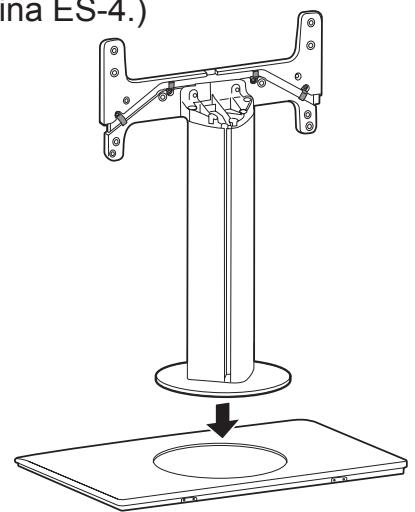

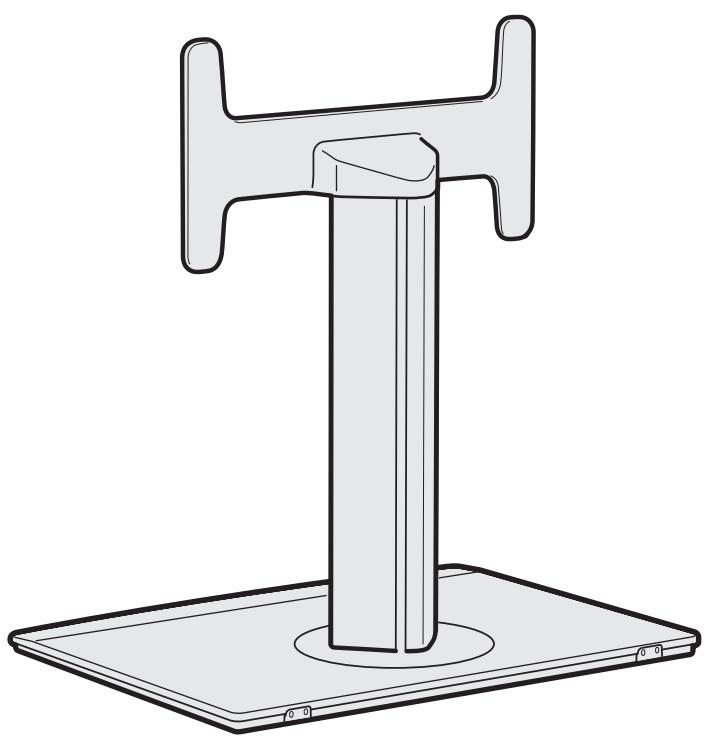

• Antes de colocar el soporte de mesa, desenchufe todos los cables del TV color de cristal líquido. el conjunto de ménsulas de 1 Una montaje/soporte a la base. (Puede usar el material de embalaje para facilitar el proceso. Consulte “Montaje del soporte de mesa con el material de embalaje” en página ES-4.) el soporte a la base utilizando 2 Sujete los 4 tornillos hexagonales M6 proporcionados (A) (use la llave hexagonal M6 suministrada). ES-2 AN65ST1̲52ST1̲sankaku1.indb ES-2 2008/10/14 14:40:57 Una el soporte de mesa al TV color de cristal líquido

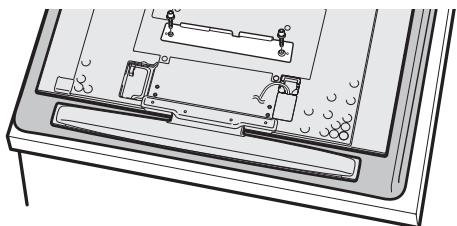

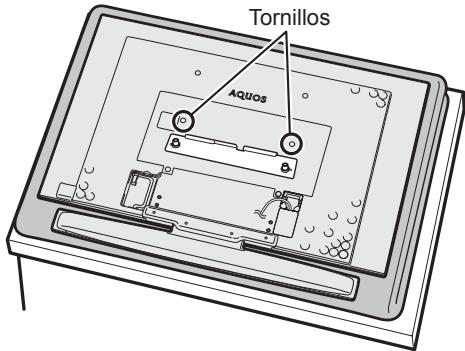

Retire los 2 tornillos indicadas y la cubierta de terminales de la parte trasera del TV color de cristal líquido. (Guarde los tornillos en un lugar seguro después de retirarlos.)

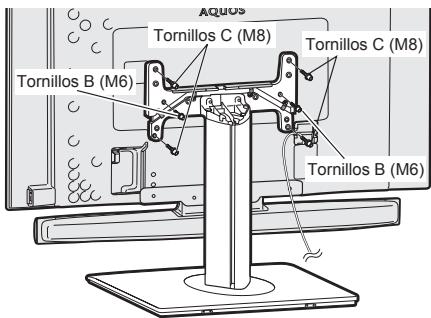

Sujete firmemente el soporte con los 2 tornillos hexagonales M6 (B) y los 4 tornillos hexagonales M8 (C) (use las llaves hexagonales M6 y M8 respectivamente). Tornillos C (M8) Tornillos C (M8) Tornillos B (M6) Tornillos B (M6) Tornillos

Conecte los cables, vuelva a instalar la cubierta de terminales y coloque la cubierta del cable de alimentación suministrada con el TV color de cristal líquido en la parte trasera de este. ESPAÑOL

Sujete la ménsula de soporte a la parte trasera del TV color de cristal líquido con 2 tornillos hexagonales M8 (D).

• Únicamente es necesario retirar otros 2 tornillos en el TV color de cristal líquido de 52 pulgadas. Tornillos

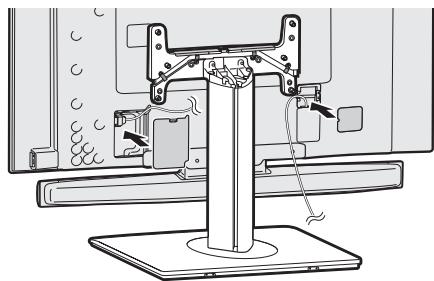

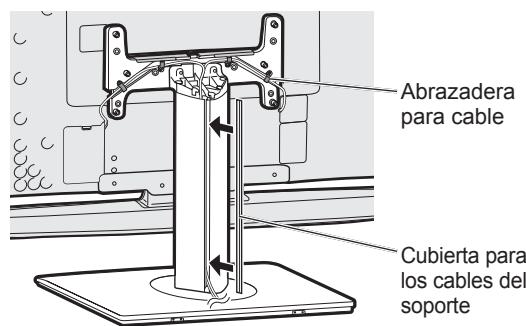

Inserte los cables por la ranura del soporte y coloque la cubierta para los cables del soporte suministrada (organice los cables con las abrazaderas para cables del soporte). Abrazadera para cable

• Durante la instalación, coloque el TV color de cristal líquido sobre una alfombra u otro paño espeso y suave.

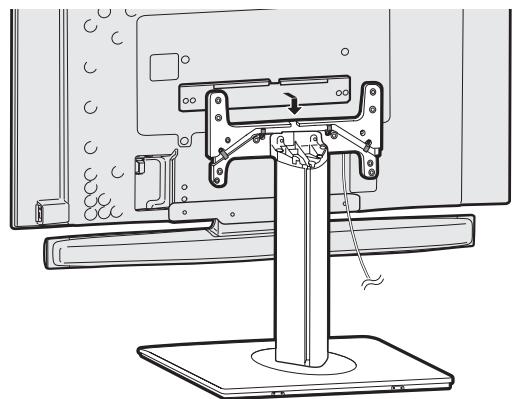

Cuelgue la ménsula de soporte acoplada al TV color de cristal líquido de la ménsula de montaje situada en el soporte y sujétela de forma provisional. Cubierta para los cables del soporte

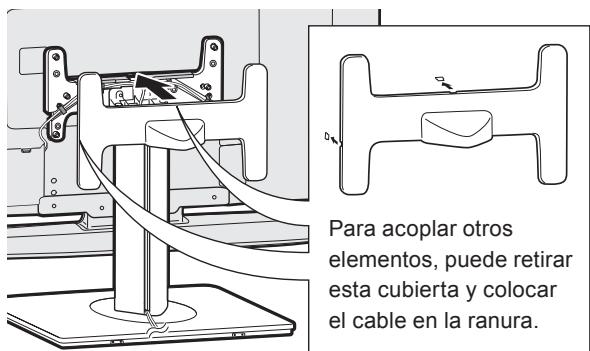

Una la cubierta del soporte suministrada con el soporte. Para acoplar otros elementos, puede retirar esta cubierta y colocar el cable en la ranura.

• Tenga cuidado y compruebe que el cable de alimentación no queda atrapado entre las ménsulas.
• Puesto que, en estos momentos, el TV color de cristal líquido solo está sujeto de forma provisional, no lo suelte. ● Ajuste del ángulo del TV

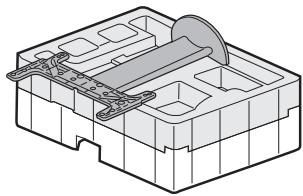

• Es posible inclinar el soporte verticalmente 20º hacia ambos lados. Sujete firmemente el soporte a la hora de modificar el ángulo. ES-3 AN65ST1̲52ST1̲sankaku1.indb ES-3 2008/10/14 14:40:58 Montaje del soporte de mesa con el material de embalaje

Retire todas las piezas y accesorios del material de embalaje.

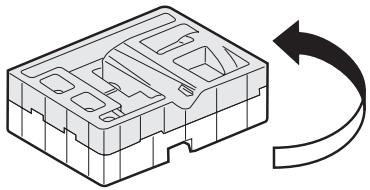

Una las dos partes del material y colóquelas boca abajo.

Sitúe el conjunto de ménsulas de montaje/soporte en las ranuras correspondientes del material.

Sitúe la base en la ranura y únala al conjunto de ménsulas de montaje/soporte.

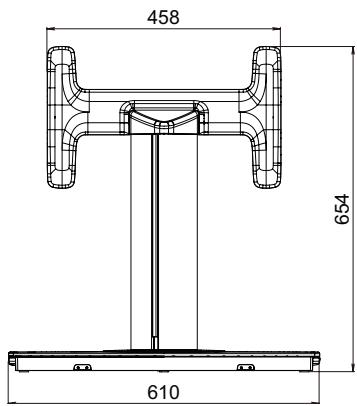

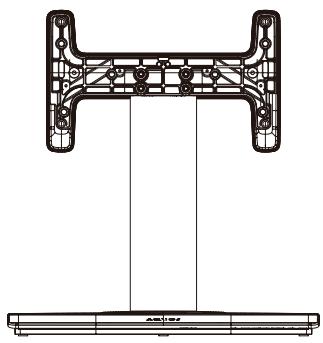

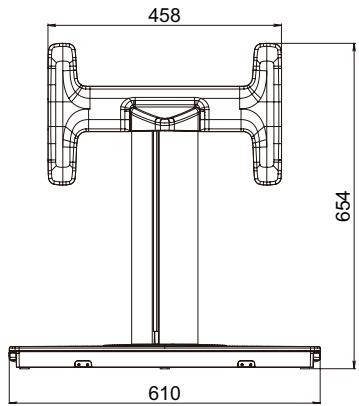

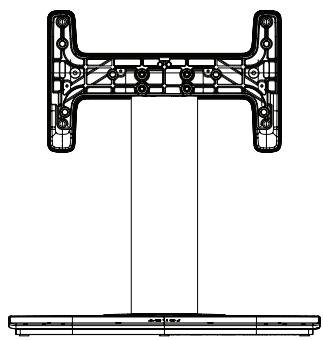

Sujete el soporte a la base con los 4 tornillos hexagonales M6 suministrados (A) (use la llave hexagonal M6 suministrada). Alinee las marcas U del conjunto de ménsulas de montaje/soporte siguiendo la línea situada en la parte inferior de la base. ES-4 AN65ST1̲52ST1̲sankaku1.indb ES-4 2008/10/14 14:41:00 Dibujo de dimensiones exteriores AN-65ST1 Peso: 24,5 Kg.
