Produkttyp	TV-Ständer (Tischfuß für LCD-Fernseher)
Marke	SHARP
Modell	AN-52ST1
Kompatibilität	SHARP LCD-Fernseher, insbesondere 52-Zoll-Modelle
Maximal unterstütztes Gewicht	17,5 kg
Material	Stahl
Hauptfunktionen	Horizontale Drehung (Winkelverstellung), integrierte Kabelführung, abnehmbare Kabelabdeckung

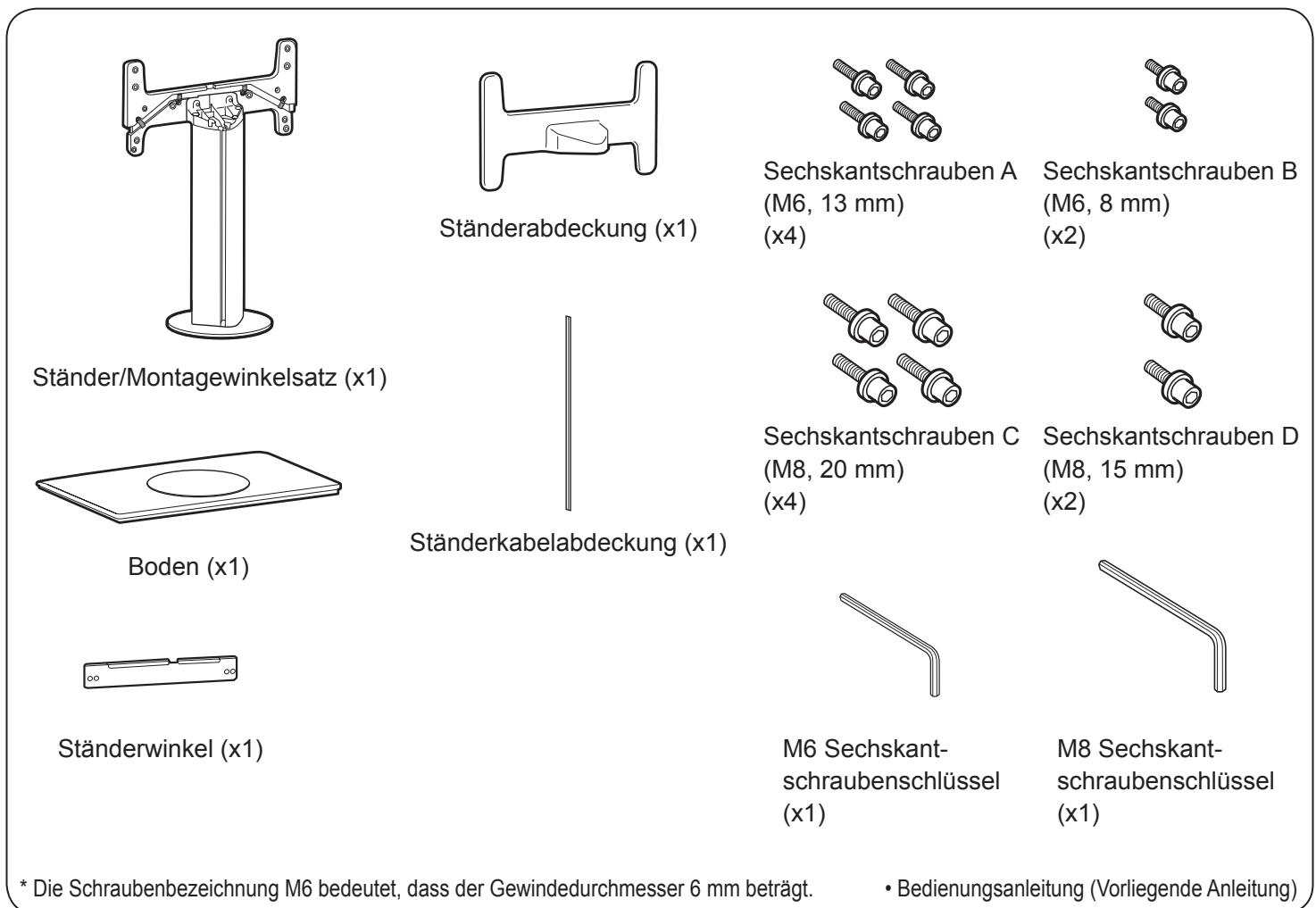

Lieferumfang	Fuß, Sockel, Befestigungsplatte, Sechskantschrauben M6 und M8, Inbusschlüssel M6 und M8, Anschlussabdeckung, Kabelabdeckung, Kabelbinder, Trägerabdeckung
Montageanleitung	Befestigen Sie den Fuß mit 4 M6-Schrauben am Sockel, dann befestigen Sie die Befestigungsplatte mit 2 M8-Schrauben am Fernseher, hängen Sie sie an die Halterung und befestigen Sie sie mit 2 M6- und 4 M8-Schrauben
Sicherheit	Nicht auf instabiler Unterlage abstellen, Netzkabel nicht beschädigen, vor dem Verschieben abziehen, nicht zerlegen oder modifizieren
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen
Ersatzteile und Reparierbarkeit	Ersatzschrauben erhältlich; wenden Sie sich an den SHARP-Kundendienst

Häufig gestellte Fragen - AN-52ST1 SHARP

Welches maximale Gewicht kann die AN-52ST1-Halterung tragen?

Die AN-52ST1-Halterung kann einen Fernseher mit einem Gewicht von bis zu 17,5 kg tragen.

Wie montiere ich die AN-52ST1-Halterung?

Befestigen Sie zuerst den Fuß mit 4 M6-Schrauben am Sockel, dann die Befestigungsplatte mit 2 M8-Schrauben auf der Rückseite des Fernsehers. Hängen Sie die Platte an die Halterung und befestigen Sie sie mit 2 M6- und 4 M8-Schrauben. Verwenden Sie die mitgelieferten Inbusschlüssel.

Ermöglicht die Halterung eine Drehung des Fernsehers?

Ja, der Fernseher kann zur besseren Sicht beidseitig um seine vertikale Achse gedreht werden. Halten Sie den Fuß während der Einstellung fest.

Was sind die wichtigen Sicherheitshinweise?

Stellen Sie den Fernseher nicht auf eine instabile Unterlage. Vermeiden Sie Beschädigungen des Netzkabels. Ziehen Sie alle Kabel ab, bevor Sie den Fuß bewegen. Zerlegen oder modifizieren Sie die Halterung nicht.

Ist die Halterung mit allen SHARP-Fernsehern kompatibel?

Sie ist für SHARP LCD-Fernseher, insbesondere 52-Zoll-Modelle, konzipiert. Überprüfen Sie vor der Montage die Abmessungen und das Gewicht Ihres Fernsehers.

Wie reinige ich die Halterung?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Was tun, wenn Schrauben im Paket fehlen?

Wenden Sie sich an den SHARP-Kundendienst, um Ersatzschrauben zu erhalten. Die Referenzen sind in der Anleitung angegeben.

Kann die Halterung für einen kleineren oder größeren Fernseher verwendet werden?

Es wird empfohlen, die Herstellerspezifikationen einzuhalten. Ein kleinerer Fernseher kann geeignet sein, wenn das Gewicht unter 17,5 kg liegt, aber überprüfen Sie die Kompatibilität der Befestigungen.

Wie verstecke ich die Kabel mit dieser Halterung?

Führen Sie die Kabel durch den dafür vorgesehenen Kabelkanal am Fuß und setzen Sie die Kabelabdeckung wieder auf. Verwenden Sie die mitgelieferten Kabelbinder für eine saubere Verlegung.

Wird die Halterung mit einer Montageanleitung geliefert?

Ja, eine detaillierte Bedienungsanleitung ist enthalten. Sie können diese auch kostenlos im PDF-Format auf notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG AN-52ST1 SHARP

Tischfuß für LCD-Farbfernsehgerät

BEDIENUNGSANLEITUNG

MANUAL DE MANEJO

使用说明书

Zur Gewährleistung von sicherem und korrektem Gebrauch D-1 Verpackungsinhalt D-2 Zusammenbau des Tischständers D-2 Montieren Sie den Tischständer am LCD-Farbfernsehgerät D-3 Maßzeichnungen D-5

Inhaltsverzeichnis

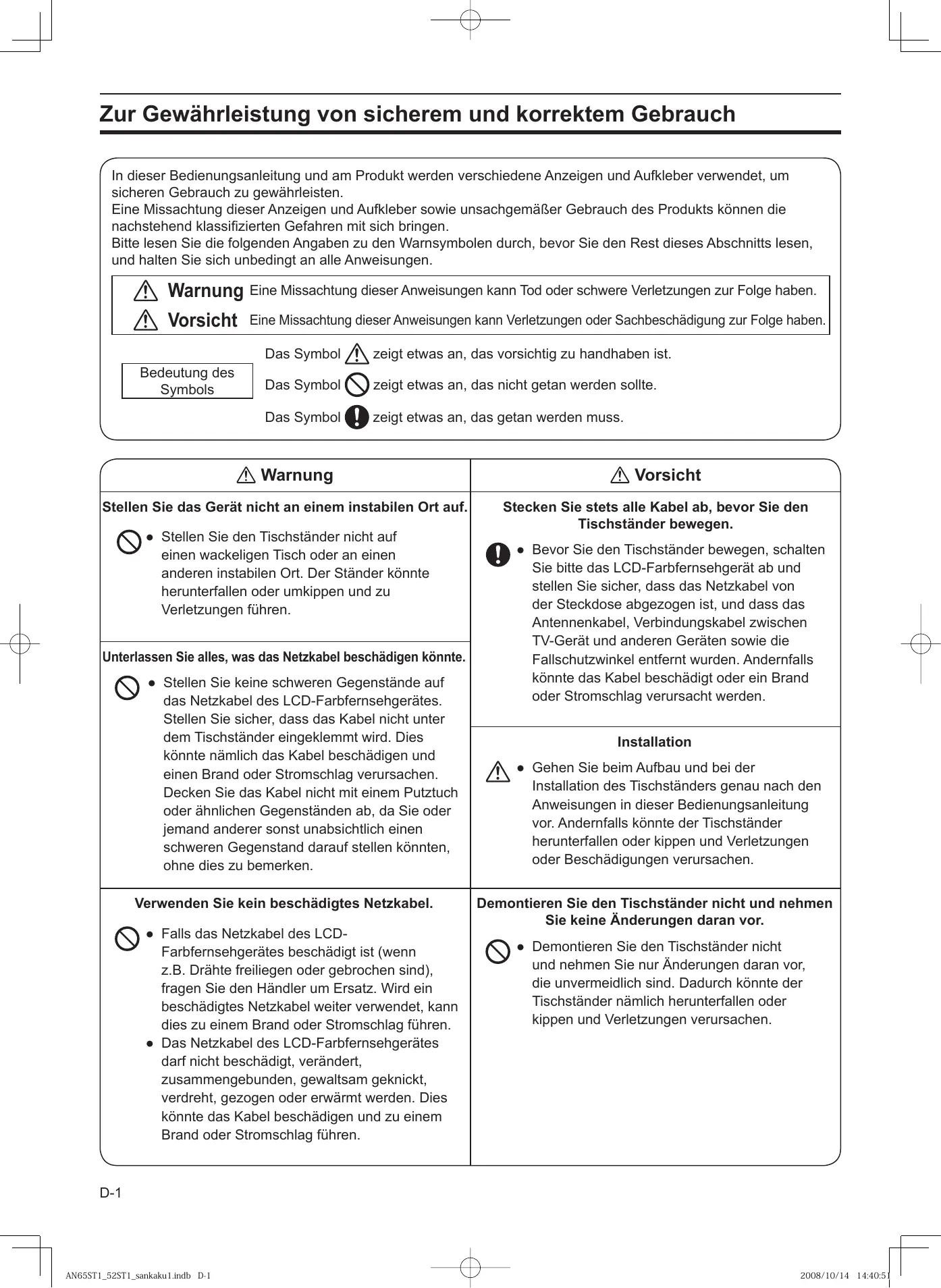

In dieser Bedienungsanleitung und am Produkt werden verschiedene Anzeigen und Aufkleber verwendet, um sicheren Gebrauch zu gewährleisten.

Eine Missachtung dieser Anzeigen und Aufkleber sowie unsachgemäßer Gebrauch des Produkts können die nachstehend klassifizierten Gefahren mit sich bringen.

Bitte lesen Sie die folgenden Angaben zu den Warnsymbolen durch, bevor Sie den Rest dieses Abschnitts lesen, und halten Sie sich unbedingt an alle Anweisungen.

Warnung

Eine Missachtung dieser Anweisungen kann Tod oder schwere Verletzungen zur Folge haben.

Vorsicht

Eine Missachtung dieser Anweisungen kann Verletzungen oder Sachbeschädigung zur Folge haben.

Bedeutung des Symbols

Das Symbol

zeigt etwas an, das vorsichtig zu handhaben ist.

Das Symbol

zeigt etwas an, das nicht getan werden sollte.

Das Symbol

zeigt etwas an, das getan werden muss.

Warnung

Stellen Sie das Gerät nicht an einem instabilen Ort auf.

• Stellen Sie den Tischständer nicht auf einen wackeligen Tisch oder an einen anderen instabilen Ort. Der Ständer kann herunterfallen oder umkippen und zu Verletzungen führen.

Unterlassen Sie alles, was das Netzkabel beschädigen könnte.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel des LCD-Farbfernsehgerätes. Stellen Sie sicher, dass das Kabel nicht unter dem Tischständer eingeklemmt wird. Dies könnte nämlich das Kabel beschädigen und einen Brand oder Stromschlag verursachen. Decken Sie das Kabel nicht mit einem Putztuch oder ähnlichen Gegenständen ab, da Sie oder jemand anderes sonst unabsichtlich einen schweren Gegenstand darauf stellen könnten, ohne dies zu bemerken.

Verwenden Sie kein beschädigtes Netzkabel.

• Falls das Netzkabel des LCD-Farbfernsehgerätes beschädigt ist (wenn z.B. Drähte freiliegen oder gebrochen sind), fragen Sie den Händler um Ersatz. Wird ein beschädigtes Netzkabel weiter verwendet, kann dies zu einem Brand oder Stromschlag führen.
• Das Netzkabel des LCD-Farbfernsehgerätes darf nicht beschädigt, verändert, zusammengebunden, gewaltsam geknickt, verdreht, gezogen oder erhitzt werden. Dies kann das Kabel beschädigen und zu einem Brand oder Stromschlag führen.

Vorsicht

Stecken Sie stets alle Kabel ab, bevor Sie den Tischständer bewegen.

Bevor Sie den Tischständer bewegen, schalten Sie das LCD-Farbfernsehgerät ab und stellen Sie sicher, dass das Netzkabel von der Steckdose abgezogen ist, und dass das Antennenkabel, Verbindungskabel zwischen TV-Gerät und anderen Geräten sowie die Fallschutzwinkel entfernt werden. Andernfalls könnte das Kabel beschädigt oder ein Brand oder Stromschlag verursacht werden.

Installation

• Gehen Sie beim Aufbau und bei der Installation des Tischständers genau nach den Anweisungen in dieser Bedienungsanleitung vor. Andernfalls können der Tischständer herunterfallen oder kippen und Verletzungen oder Beschädigungen verursachen.

Demontieren Sie den Tischständer nicht und nehmen Sie keine Änderungen daran vor.

• Demontieren Sie den Tischständer nicht und nehmen Sie nur Änderungen daran vor, die unvermeidlich sind. Dadurch könnte der Tischständer nachträglich herunterfallen oder kippen und Verletzungen verursachen.

Zusammenbau des Tischständers

Vorbereitungen

• Entfernen Sie alle Kabel vom LCD-Farbfernsehgerät, bevor Sie den Tischständer anbringen.

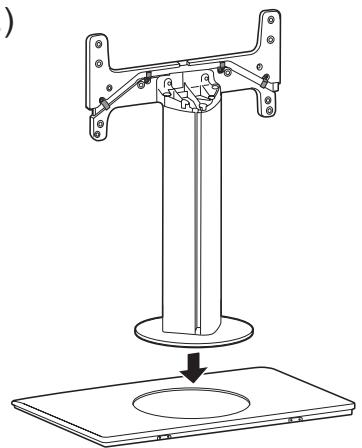

1 Bringen Sie den Ständer/Montagewinkelsatz am Bodenteil an. (Sie können für diese Arbeiten das Verpackungsmaterial zu Hilfe nehmen. Nähere Informationen dazu finden Sie im Abschnitt „Montage des Tischständers mit Hilfe des Verpackungsmaterials“ auf Seite D-4.)

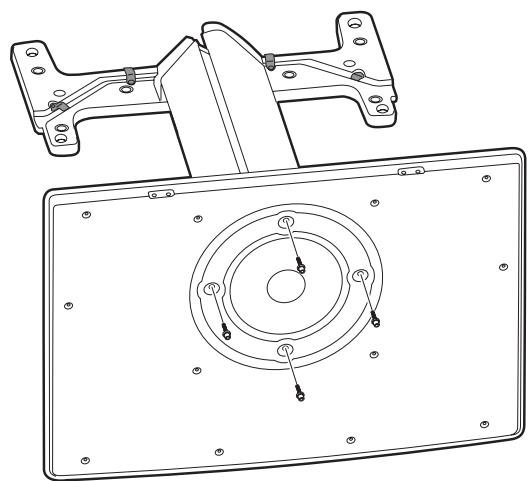

2 Befestigen Sie den Ständer mit den 4 mitgelieferten M6 Sechskantschrauben (A) am Boden. (Verwenden Sie den mitgelieferten M6 Sechskantschraubenschlüssel.)

1

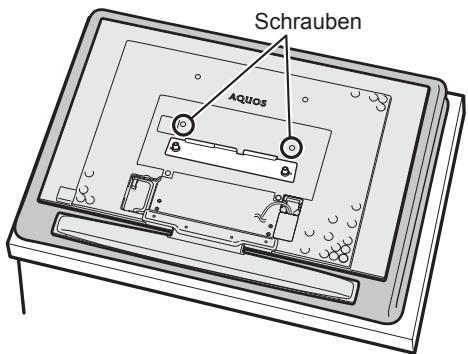

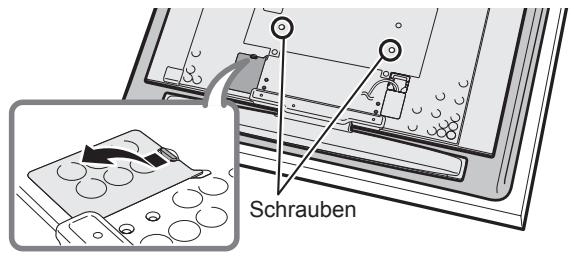

Entfernen Sie die 2 angezeigten Schrauben und die Anschlussabdeckung von der Rückseite des LCD-Farbfernsehgerätes. (Die Schrauben an einem sicheren Ort aufbewahren.)

2

Befestigen Sie den Ständerwinkel an der Rückseite des LCD-Farbfernsehgerätes mit 2 M8 Sechskantschrauben (D).

• Nur bei einem 52-Zoll LCD-Farbfernsehgerät müssen 2 weitere Schrauben entfernt werden.

• Stellen Sie das LCD-Farbfernsehgerät während des Aufbaus auf eine Decke oder eine andere dicke, weiche Stoffunterlage.

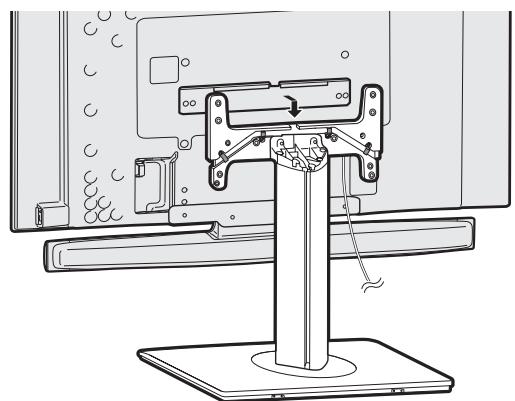

Hängen Sie den Ständerwinkel am LCD-Farbfernsehgerät über dem Montagewinkel am Ständer ein und befestigen Sie ihn vorläufig.

3

• Achten Sie darauf, dass das Netzkabel nicht zwischen die Montagewinkel gerät.
• Da das LCD-Farbfernsehgerät nur vorläufig in dieser Stellung montiert ist, legen Sie es bitte nicht hin.

4

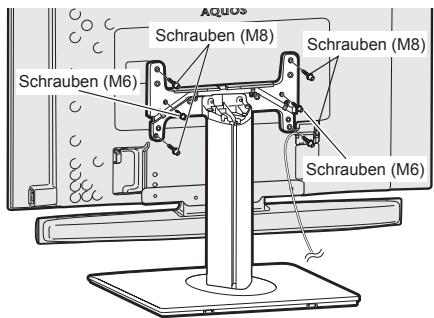

Befestigen Sie den Ständer mit 2 M6 Sechskantschrauben (B) und 4 M8 Sechskantschrauben (C). (Verwenden Sie jeweils den M6 oder M8 Sechskantschraubenschlüssel.)

5

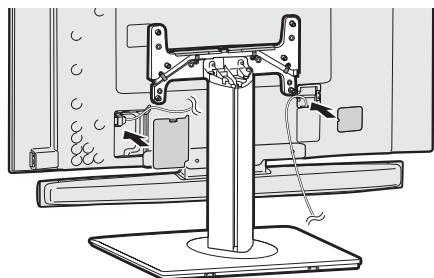

Schließen Sie die Kabel an, bringen Sie die Anschlussabdeckung wieder an und schließen Sie das mitgelieferte Netzkabel an der Rückseite des LCD-Farbfernsehgerätes an.

6

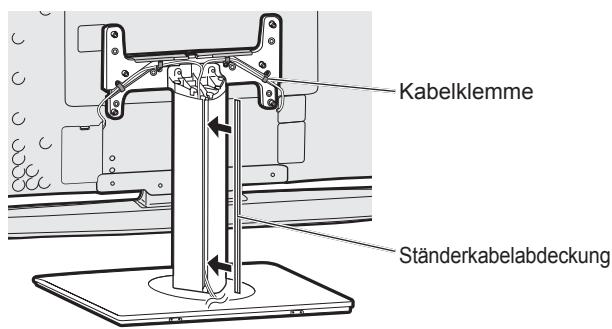

Legen Sie die Kabel entlang der Rille im Ständer ein und bringen Sie die mitgelieferte Ständerkabelabdeckung an. (Ordnen Sie die Kabel mit den Kabelklemmen am Ständer.)

7

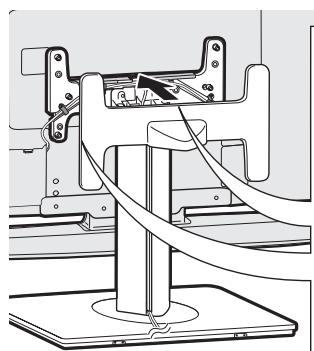

Bringen Sie die mitgelieferte Ständerabdeckung am Ständer an.

Beim Anschluss von Zusatzgeräten können Sie diese Abdeckung abnehmen und die Kabel durch die Rille führen.

• Den Winkel des Fernsehgerätes einstellen
• Der Ständer kann in vertikaler Richtung um 20 Grad geschwenkt werden. Halten Sie den Ständer fest, wenn Sie den Winkel einstellen.

Montage des Tischständers mit Hilfe des Verpackungsmaterials

1

Nehmen Sie alle Geräte- und Zubehörteile aus dem Verpackungsmaterial.

2

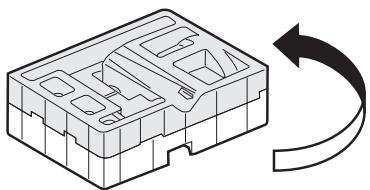

Legen Sie die beiden Teile passend aufeinander und drehen Sie sie um.

3

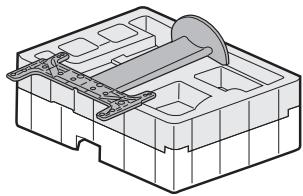

Legen Sie Ständer/Montagewinkelsatz in die entsprechenden Rillen im Verpackungsmaterial.

4

Geben Sie den Boden in die Rille und befestigen Sie ihn am Ständer/Montagewinkelsatz.

Richten Sie die Dreiecksmarkierungen

am Ständer/Montagewinkelsatz an der Linie unterhalb am Boden aus.

5

Befestigen Sie den Ständer mit den 4 im Lieferumfang enthaltenen M6 Sechskantschrauben (A) am Boden. (Verwenden Sie den mitgelieferten M6 Sechskantschraubenschlüssel.)

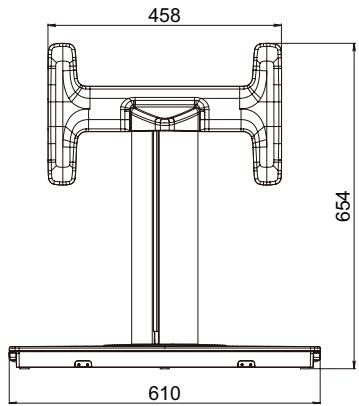

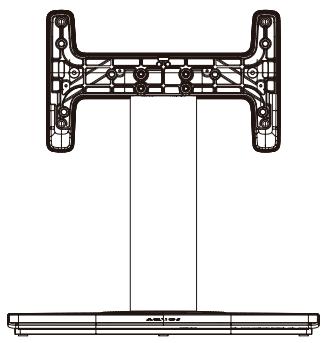

AN-65ST1

Gewicht: 24,5 kg

Vorderseite

Seitlich

Hinten

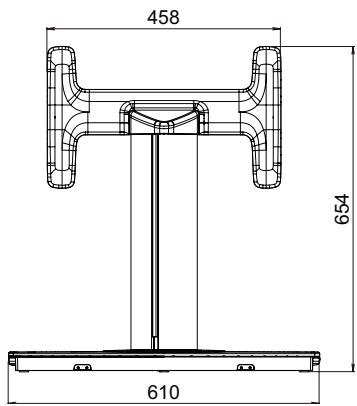

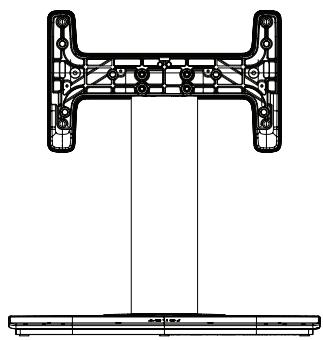

AN-52ST1

Gewicht: 17,5 kg

Vorderseite

Seitlich

Hinten
