AN-65ST1 - TV-Halterung SHARP - Kostenlose Bedienungsanleitung

Produkttyp	TV-Ständer (Tischfuß)
Marke	SHARP
Modell	AN-65ST1
Maximal unterstütztes Gewicht	24,5 kg
Drehwinkel	±20°
Neigungswinkel	Nicht einstellbar
Befestigung am Fernseher	Platte mit 2 Schrauben M8
Befestigung am Sockel	4 Schrauben M6
Mitgelieferte Werkzeuge	Inbusschlüssel M6 und M8
Kabelmanagement	Integrierte Kabelführung mit Abdeckung und Kabelbindern
Kompatibilität	SHARP LCD-Fernseher 65 Zoll
Hauptmaterial	Stahl
Farbe	Schwarz
Packungsinhalt	Fuß, Sockel, Montagehalterung, Schrauben, Schlüssel, Kabelabdeckungen und Anschlussabdeckung
Pflege	Mit einem trockenen, weichen Tuch entstauben
Sicherheit	Nicht auf einer instabilen Unterlage verwenden; Netzkabel nicht beschädigen

Häufig gestellte Fragen - AN-65ST1 SHARP

Wie montiere ich den Tischfuß AN-65ST1?

Folgen Sie den Schritten in der Anleitung: Befestigen Sie den Fuß am Sockel mit 4 Schrauben M6, schrauben Sie dann die Montageplatte mit 2 Schrauben M8 auf die Rückseite des Fernsehers, hängen Sie den Fernseher an die Halterung und befestigen Sie ihn mit 2 Schrauben M6 und 4 Schrauben M8. Verwenden Sie die mitgelieferten Inbusschlüssel.

Was ist das maximal unterstützte Gewicht dieser Halterung?

Die Halterung AN-65ST1 kann einen Fernseher mit einem maximalen Gewicht von 24,5 kg tragen.

Welche Werkzeuge werden für die Montage benötigt?

Die notwendigen Werkzeuge sind im Lieferumfang enthalten: zwei Inbusschlüssel, ein M6 und ein M8. Es sind keine zusätzlichen Werkzeuge erforderlich.

Kann der Fernseher geneigt werden?

Nein, dieser Tischfuß erlaubt keine Neigung. Er bietet nur eine horizontale Drehung von ±20°.

Wie verwalte ich die Kabel mit diesem Fuß?

Der Fuß verfügt über eine integrierte Kabelführung mit abnehmbarer Abdeckung. Verwenden Sie die mitgelieferten Kabelbinder, um die Kabel an Ort und Stelle zu halten und eine saubere Installation zu erzielen.

Ist diese Halterung mit allen SHARP-Fernsehern kompatibel?

Diese Halterung ist für SHARP LCD-Fernseher von 65 Zoll (Modell AN-65ST1) ausgelegt. Sie kann auch für das Modell AN-52ST1 (17,5 kg) geeignet sein. Überprüfen Sie die Kompatibilität der Befestigungen.

Welche Sicherheitshinweise sind zu beachten?

Stellen Sie den Fernseher niemals auf eine instabile Unterlage. Nehmen Sie keine Änderungen am Fuß vor. Trennen Sie alle Kabel, bevor Sie das Gerät bewegen. Klemmen Sie das Netzkabel nicht ein.

Wie reinige und pflege ich die Halterung?

Entstauben Sie die Halterung regelmäßig mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Kann ich diese Halterung mit einem Fernseher einer anderen Marke verwenden?

Die Halterung ist für SHARP-Fernseher ausgelegt, kann aber auch mit anderen Marken verwendet werden, wenn das Befestigungsmuster (Schraubenabstand) kompatibel ist. Überprüfen Sie die Abmessungen der Montageplatte.

Was tun, wenn Schrauben fehlen?

Kontaktieren Sie den SHARP-Kundendienst oder den Händler, um Ersatzschrauben zu erhalten. Die verwendeten Schrauben sind M6 und M8 mit Sechskantkopf.

BEDIENUNGSANLEITUNG AN-65ST1 SHARP

Tischfuß für LCD-Farbfernsehgerät

BEDIENUNGSANLEITUNG

MANUAL DE MANEJO

使用说明书

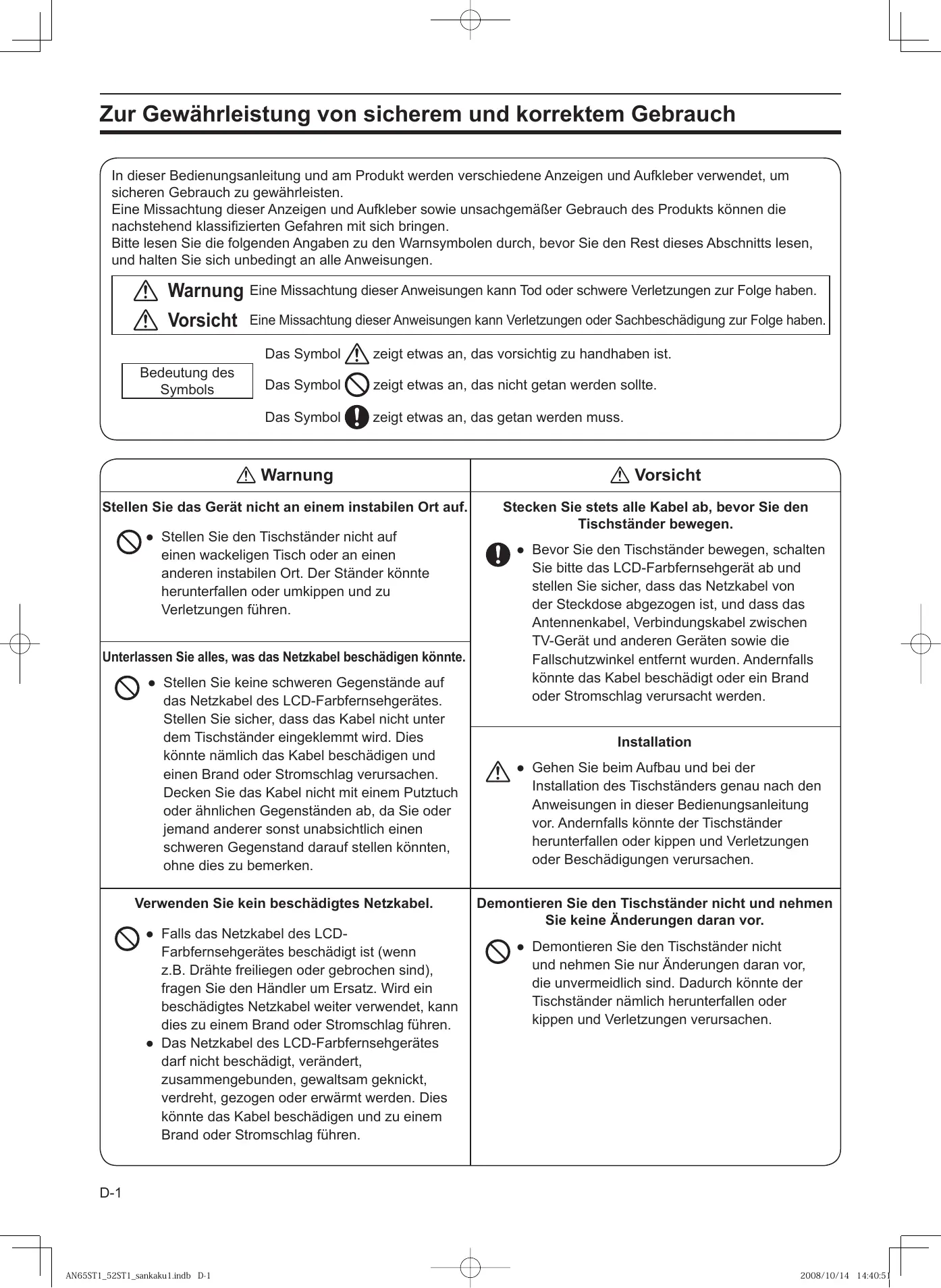

Zur Gewährleistung von sicherem und korrektem Gebrauch D-1

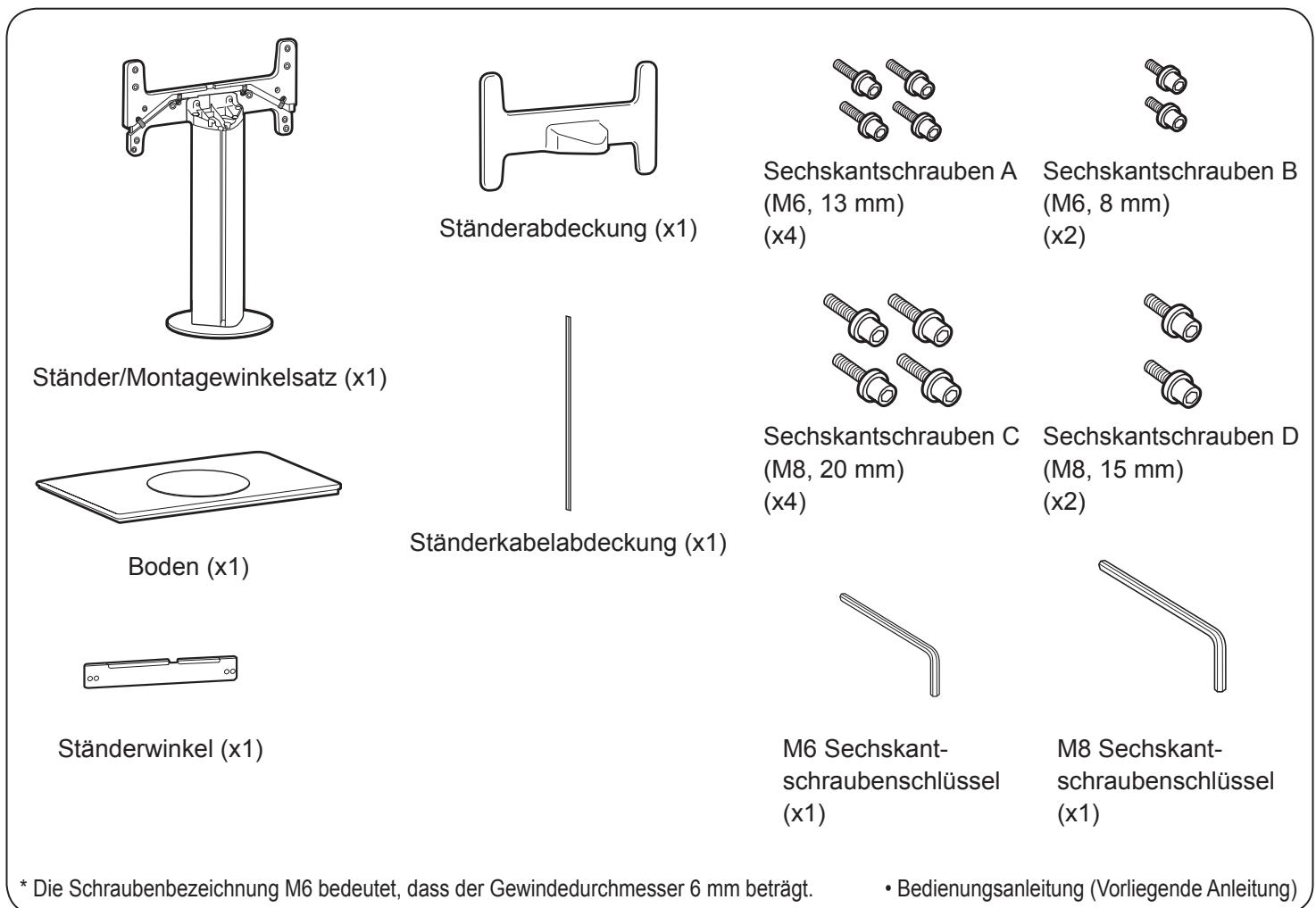

Verpackungsinhalt D-2

Zusammenbau des Tischständers D-2

Montieren Sie den Tischständer am LCD-Farbfernsehgerät D-3

Maßzeichnungen D-5

In dieser Bedienungsanleitung und am Produkt werden verschiedene Anzeigen und Aufkleber verwendet, um sicheren Gebrauch zu gewährleisten.

Eine Missachtung dieser Anzeigen und Aufkleber sowie unsachgemäßer Gebrauch des Produkts können die nachstehend klassifizierten Gefahren mit sich bringen.

Bitte lesen Sie die folgenden Angaben zu den Warnsymbolen durch, bevor Sie den Rest dieses Abschnitts lesen, und halten Sie sich unbedingt an alle Anweisungen.

Warnung

Eine Missachtung dieser Anweisungen kann Tod oder schwere Verletzungen zur Folge haben.

Vorsicht

Eine Missachtung dieser Anweisungen kann Verletzungen oder Sachbeschädigung zur Folge haben.

Bedeutung des Symbols

Das Symbol ! zeigt etwas an, das vorsichtig zu handhaben ist.

Das Symbol ! zeigt etwas an, das nicht getan werden soll.

Das Symbol ! zeigt etwas an, das getan werden muss.

Warnung

Stellen Sie das Gerät nicht an einem instabilen Ort auf.

• Stellen Sie den Tischständer nicht auf einen wackeligen Tisch oder an einen anderen instabilen Ort. Der Ständer kann herunterfallen oder umkippen und zu Verletzungen führen.

Unterlassen Sie alles, was das Netzkabel beschädigen könnte.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel des LCD-Farbfernsehgerätes. Stellen Sie sicher, dass das Kabel nicht unter dem Tischständer eingeklemmt wird. Dies könnte nämlich das Kabel beschädigen und einen Brand oder Stromschlag verursachen. Decken Sie das Kabel nicht mit einem Putztuch oder ähnlichen Gegenständen ab, da Sie oder jemand anderes sonst unabsichtlich einen schweren Gegenstand darauf stellen könnten, ohne dies zu bemerken.

Verwenden Sie kein beschädigtes Netzkabel.

• Falls das Netzkabel des LCD-Farbfernsehgerätes beschädigt ist (z.B. wenn Drähte freiliegen oder gebrochen sind), fragen Sie den Händler um Ersatz. Wird ein beschädigtes Netzkabel weiter verwendet, kann dies zu einem Brand oder Stromschlag führen.
• Das Netzkabel des LCD-Farbfernsehgerätes darf nicht beschädigt, verändert, zusammengebunden, gewaltsam geknickt, verdreht, gezogen oder erhitzt werden. Dies könnte das Kabel beschädigen und zu einem Brand oder Stromschlag führen.

Vorsicht

Stecken Sie stets alle Kabel ab, bevor Sie den Tischständer bewegen.

Bevor Sie den Tischständer bewegen, schalten Sie das LCD-Farbfernsehgerät ab und stellen Sie sicher, dass das Netzkabel von der Steckdose abgezogen ist, und dass das Antennenkabel, Verbindungskabel zwischen TV-Gerät und anderen Geräten sowie die Fallschutzwinkel entfernt wurden. Andernfalls könnte das Kabel beschädigt oder ein Brand oder Stromschlag verursacht werden.

Installation

• Gehen Sie beim Aufbau und bei der Installation des Tischständers genau nach den Anweisungen in dieser Bedienungsanleitung vor. Andernfalls könnte der Tischständer herunterfallen oder kippen und Verletzungen oder Beschädigungen verursachen.

Demontieren Sie den Tischständer nicht und nehmen Sie keine Änderungen daran vor.

• Demontieren Sie den Tischständer nicht und nehmen Sie nur Änderungen daran vor, die unvermeidlich sind. Dadurch könnte der Tischständer nachträglich herunterfallen oder kippen und Verletzungen verursachen.

Zusammenbau des Tischständers

Vorbereitungen

• Entfernen Sie alle Kabel vom LCD-Farbfernsehgerät, bevor Sie den Tischständer anbringen.

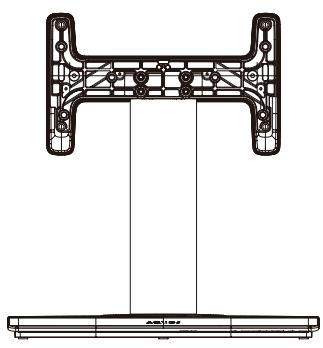

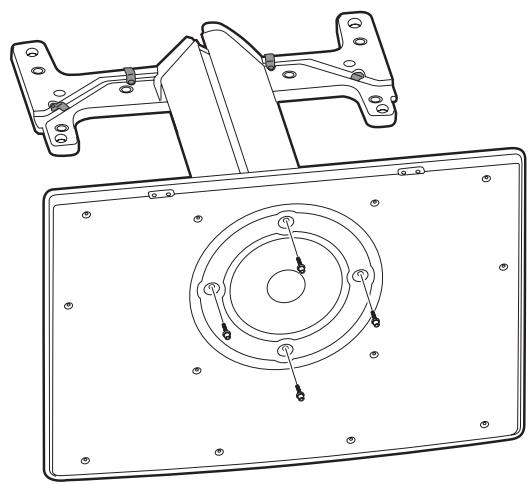

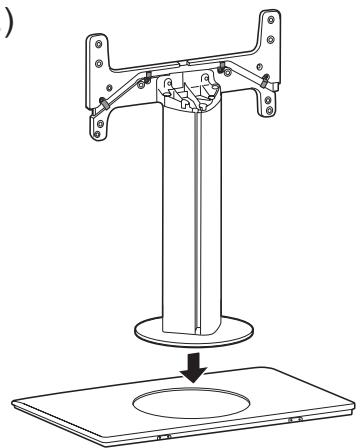

1 Bringen Sie den Ständer/Montagewinkelsatz am Bodenteil an. (Sie können für diese Arbeiten das Verpackungsmaterial zu Hilfe nehmen. Nähere Informationen dazu finden Sie im Abschnitt „Montage des Tischständers mit Hilfe des Verpackungsmaterials“ auf Seite D-4.)

2 Befestigen Sie den Ständer mit den 4 mitgelieferten M6 Sechskantschrauben (A) am Boden. (Verwenden Sie den mitgelieferten M6 Sechskantschraubenschlüssel.)

1

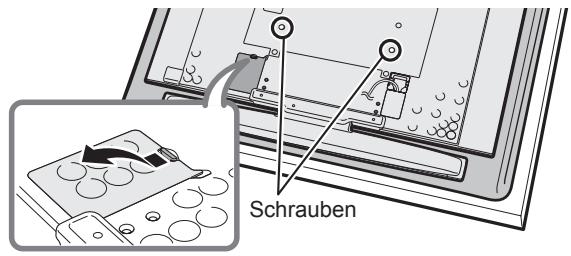

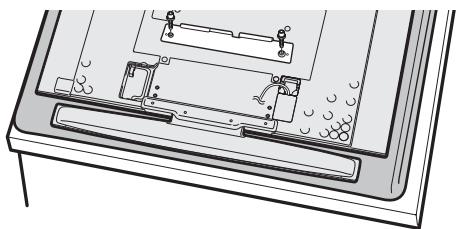

Entfernen Sie die 2 angezeigten Schrauben und die Anschlussabdeckung von der Rückseite des LCD-Farbfernsehgerätes. (Die Schrauben an einem sicheren Ort aufbewahren.)

2

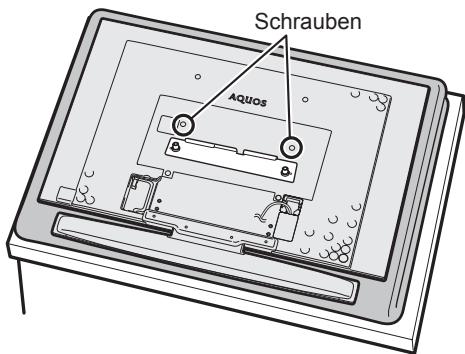

Befestigen Sie den Ständerwinkel an der Rückseite des LCD-Farbfernsehgerätes mit 2 M8 Sechskantschrauben (D).

• Nur bei einem 52-Zoll-LCD-Farbfernsehgerät müssen 2 weitere Schrauben entfernt werden.

• Stellen Sie das LCD-Farbfernsehgerät während des Aufbaus auf eine Decke oder eine andere dicke, weiche Stoffunterlage.

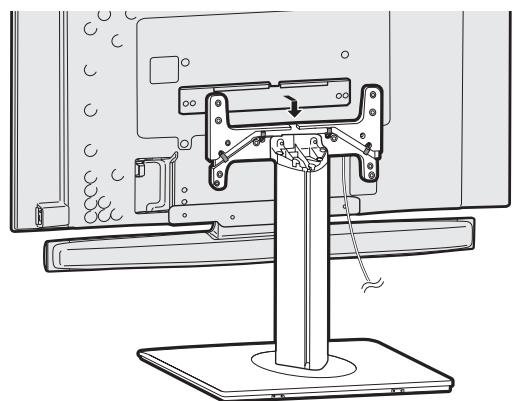

Hängen Sie den Ständerwinkel am LCD-Farbfernsehgerät über dem Montagewinkel am Ständer ein und befestigen Sie ihn vorläufig.

3

• Achten Sie darauf, dass das Netzkabel nicht zwischen die Montagewinkel gerät.
• Da das LCD-Farbfernsehgerät nur vorläufig in dieser Stellung montiert ist, legen Sie es bitte nicht hin.

4

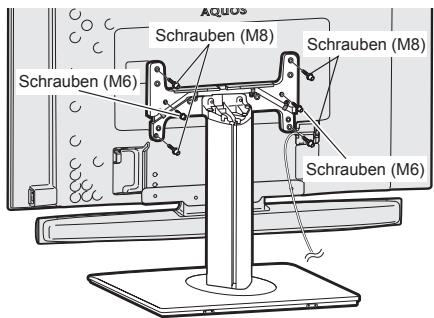

Befestigen Sie den Ständer mit 2 M6-Sechskantschrauben (B) und 4 M8-Sechskantschrauben (C). (Verwenden Sie jeweils den M6- oder M8-Sechskantschraubenschlüssel.)

5

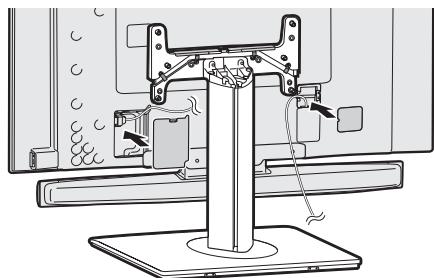

Schließen Sie die Kabel an, bringen Sie die Anschlussabdeckung wieder an und schließen Sie das mitgelieferte Netzkabel an der Rückseite des LCD-Farbfernsehgerätes an.

6

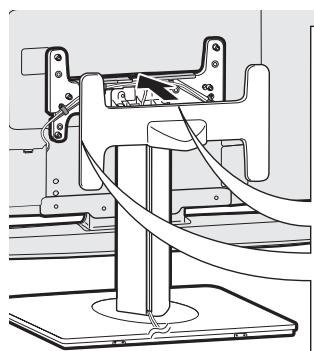

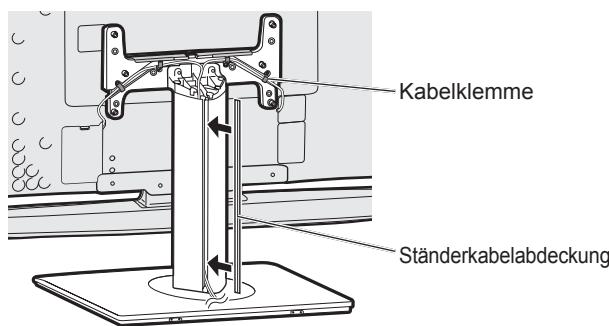

Legen Sie die Kabel entlang der Rille im Ständer ein und bringen Sie die mitgelieferte Ständerkabelabdeckung an. (Ordnen Sie die Kabel mit den Kabelklemmen am Ständer.)

7

Bringen Sie die mitgelieferte Ständerabdeckung am Ständer an.

Beim Anschluss von Zusatzgeräten können Sie diese Abdeckung abnehmen und die Kabel durch die Rille führen.

• Den Winkel des Fernsehgerätes einstellen
• Der Ständer kann in vertikaler Richtung um 20 Grad geschwenkt werden. Halten Sie den Ständer fest, wenn Sie den Winkel einstellen.

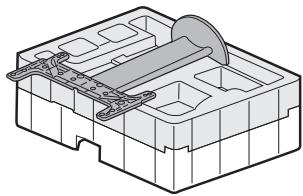

Montage des Tischständers mit Hilfe des Verpackungsmaterials

1

Nehmen Sie alle Geräte- und Zubehörteile aus dem Verpackungsmaterial.

2

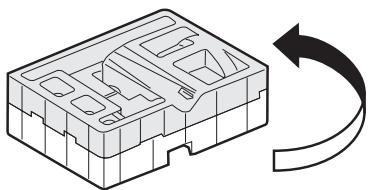

Legen Sie die beiden Teile passend aufeinander und drehen Sie sie um.

3

Legen Sie Ständer/Montagewinkelsatz in die entsprechenden Rillen im Verpackungsmaterial.

4

Geben Sie den Boden in die Rille und befestigen Sie ihn am Ständer/Montagewinkelsatz.

Richten Sie die Dreieck

Markierungen am Ständer/Montagewinkelsatz an der Linie unterhalb am Boden aus.

5

Befestigen Sie den Ständer mit den 4 im Lieferumfang enthaltenen M6 Sechskantschrauben (A) am Boden. (Verwenden Sie den mitgelieferten M6 Sechskantschraubenschlüssel.)

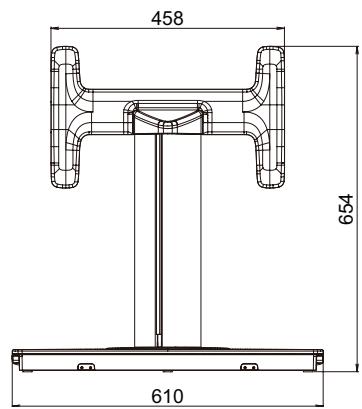

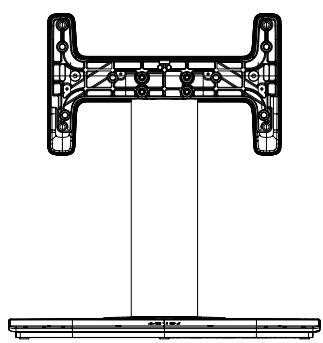

AN-65ST1

Gewicht: 24,5 kg

Vorderseite

Seitlich

Hinten

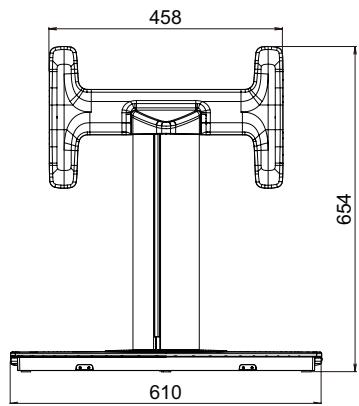

AN-52ST1

Gewicht: 17,5 kg

Vorderseite

Seitlich

Hinten
