产品类型	电视支架（桌面底座）
品牌	SHARP
型号	AN-65ST1
最大承重	24.5 kg
旋转角度	±20°
倾斜角度	不可调节
电视固定方式	带有2颗M8螺丝的安装板
底座固定方式	4颗M6螺丝
附带工具	M6和M8内六角扳手
线缆管理	集成线缆通道，带盖板和扎带
兼容性	SHARP 65英寸液晶电视
主要材料	钢
颜色	黑色

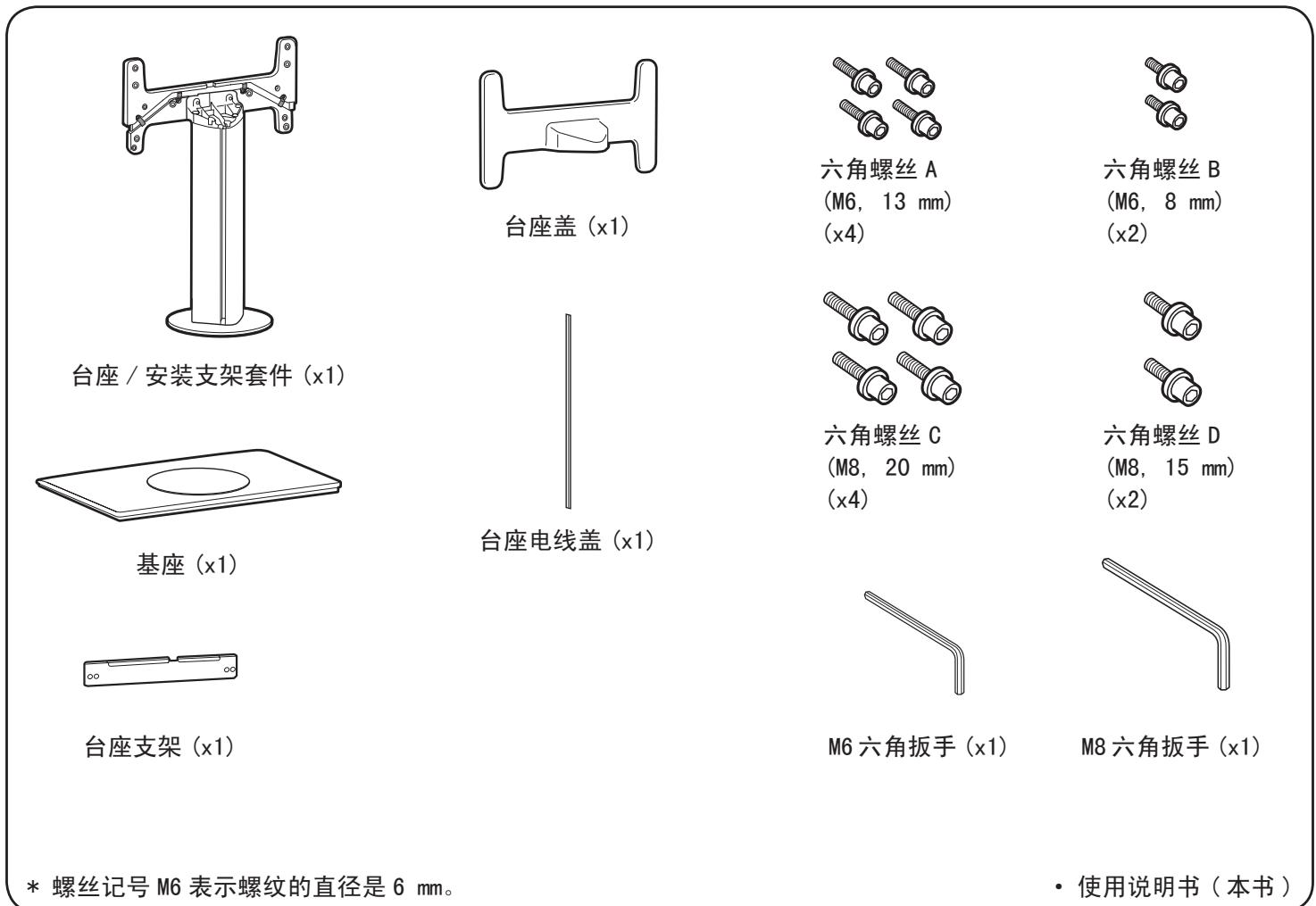

包装内容	底座、支架、安装板、螺丝、扳手、线缆盖板和接线盒盖
保养	用干软布除尘
安全注意事项	请勿在不稳定的支架上使用；请勿损坏电源线

常见问题 - AN-65ST1 SHARP

如何组装AN-65ST1桌面底座？

按照说明书步骤操作：用4颗M6螺丝将底座固定到底座上，然后用2颗M8螺丝将安装板拧到电视背面，将电视挂到支架上并用2颗M6和4颗M8螺丝固定。使用附带的内六角扳手。

这个支架的最大承重是多少？

AN-65ST1支架可承重最大24.5 kg的电视。

安装需要哪些工具？

所需工具已附带：两把内六角扳手，一把M6和一把M8。无需额外工具。

电视可以倾斜吗？

不可以，这款桌面底座不支持倾斜。仅提供±20°的水平旋转。

如何用这个底座管理线缆？

底座内置线缆通道，带可拆卸盖板。使用附带的扎带固定线缆，保持安装整洁。

这个支架兼容所有SHARP电视吗？

该支架专为65英寸SHARP液晶电视设计（型号AN-65ST1）。也可能适用于AN-52ST1（17.5 kg）。请检查固定装置的兼容性。

需要遵守哪些安全说明？

切勿将电视放置在不稳定的支架上。请勿改装底座。移动整套设备前拔掉所有线缆。不要夹住电源线。

如何清洁和保养支架？

定期用干软布除尘支架。请勿使用化学或研磨性清洁剂。

我可以将这款支架用于其他品牌的电视吗？

该支架专为SHARP电视设计，但如果固定模式（螺丝孔距）兼容，也可用于其他品牌。请检查安装板的尺寸。

如果缺少螺丝怎么办？

联系SHARP客服或经销商获取替换螺丝。使用的螺丝是M6和M8内六角头螺丝。

用户手册 AN-65ST1 SHARP

日本語	ENGLISH	FRANÇAIS	DEUSTCH	ESPÁÑOL	中文(简)	適応機種 / Applicable Models/ Modèles applicables / Anwendbare Modelle /Modelos aplic/适应机型
日本向り	For Japan	Pour le Japon	Für Japan	Para Japón	销往日本	AN-65ST1	LC-65XS1
						AN-52ST1	LC-52XS1
米国向り	For U.S.A	Pour l'Etats-Unis	Für USA	Para EE.UU	销往美国	AN-65ST1	LC-65XS1U
						AN-52ST1	LC-52XS1U
欧洲向り	For Europe	Pour l'Europe	Für Europa	Para Europe	销往欧洲	AN-65ST1	LC-65XS1E LC-65XS1RU
						AN-52ST1	LC-52XS1E LC-52XS1RU
豪州向り	For Australia	Pour l'Australie	Für Australien	Para Australia	销往澳大利亚	AN-65ST1	LC-65XS1X
Indianboo-尔向り	For Singapore	Pour l'Singapur	Für Singapur	Para Singapur	销往新加坡	AN-65ST1	LC-65XS1M
中国向り	For China	Pour l'Chine	Für China	Para China	销往中国	AN-65ST1	LCD-65XS1A
						AN-52ST1	LCD-52XS1A

目录

安全注意事项

同橱品 J-2

将标准台座安装到液晶彩色电视机上. CH-3

外观尺寸图. 封底

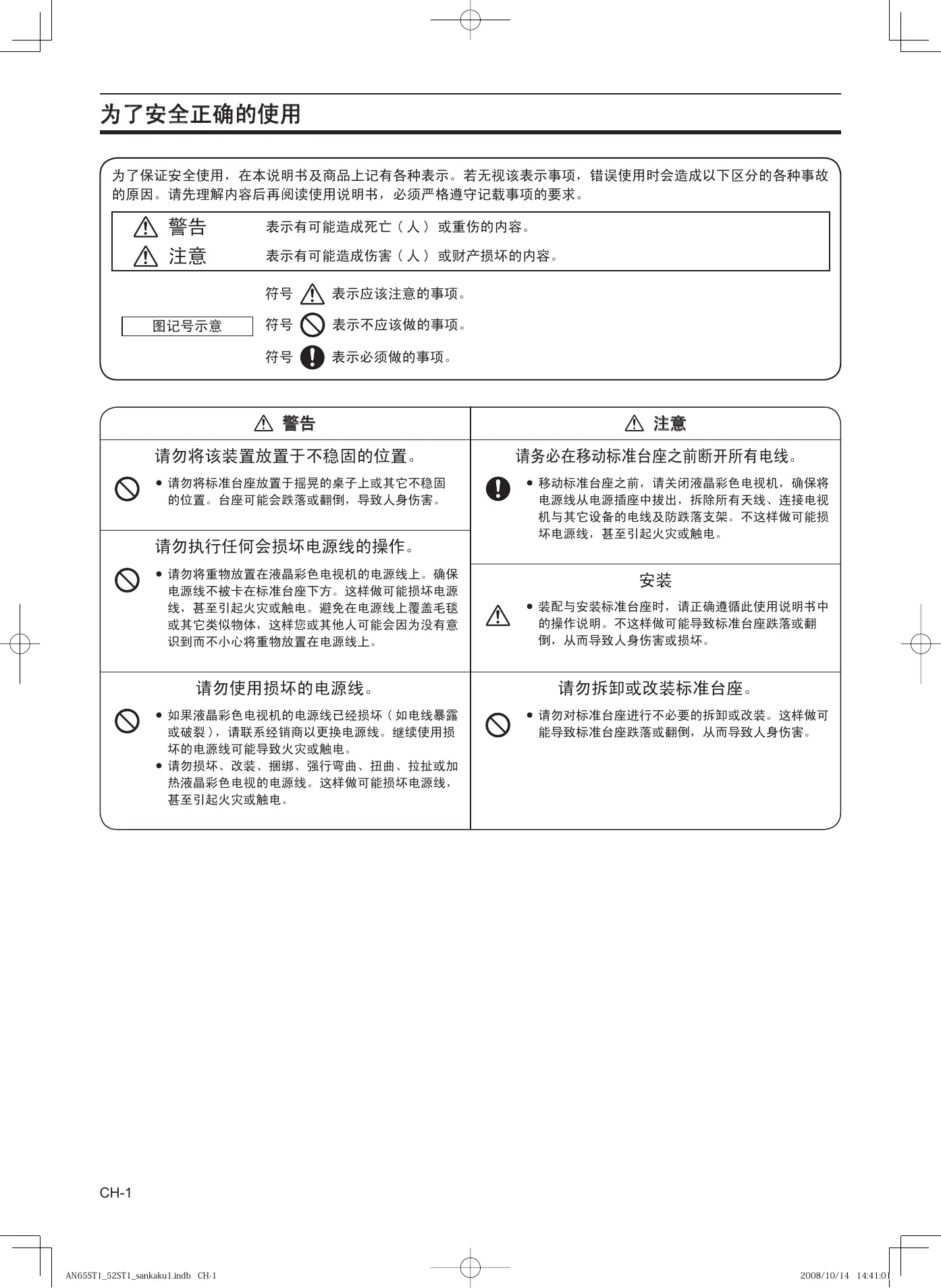

为了保证安全使用，在本说明书及商品上记有各种表示。若无视该表示事项，错误使用时会造成以下区分的各种事故的原因。请先理解内容后再阅读使用说明书，必须严格遵守记载事项的要求。

警告

注意

表示有可能造成死亡（人）或重伤的内容。

表示有可能造成伤害（人）或财产损坏的内容。

图记号示意

表示应该注意的事项。

表示不应该做的事项。

表示必须做的事项。

警告	注意
请勿将该装置放置于不稳固的位置。·请勿将标准台座放置于摇晃的桌子上或其它不稳固的位置。台座可能会跌落或翻倒,导致人身伤害。	请务必在移动标准台座之前断开所有电线。●移动标准台座之前,请关闭液晶彩色电视机,确保将电源线从电源插座中拔出,拆除所有天线、连接电视机与其它设备的电线及防跌落支架。不这样做可能损坏电源线,甚至引起火灾或触电。
请勿执行任何会损坏电源线的操作。·请勿将重物放置在液晶彩色电视机的电源线上。确保电源线不被卡在标准台座下方。这样做可能损坏电源线,甚至引起火灾或触电。避免在电源线上覆盖毛毯或其它类似物体,这样您或其他人可能会因为没有意识到而不小心将重物放置在电源线上。
	安装●装配与安装标准台座时,请正确遵循此使用说明书中的操作说明。不这样做可能导致标准台座跌落或翻倒,从而导致人身伤害或损坏。
请勿使用损坏的电源线。·如果液晶彩色电视机的电源线已经损坏(如电线暴露或破裂),请联系经销商以更换电源线。继续使用损坏的电源线可能导致火灾或触电。·请勿损坏、改装、捆绑、强行弯曲、扭曲、拉扯或加热液晶彩色电视的电源线。这样做可能损坏电源线,甚至引起火灾或触电。	请勿拆卸或改装标准台座。●请勿对标准台座进行不必要的拆卸或改装。这样做可能导致标准台座跌落或翻倒,从而导致人身伤害。

装配标准台座

准备工作

• 安装标准台座之前，请拆除液晶彩色电视机的所有电线。

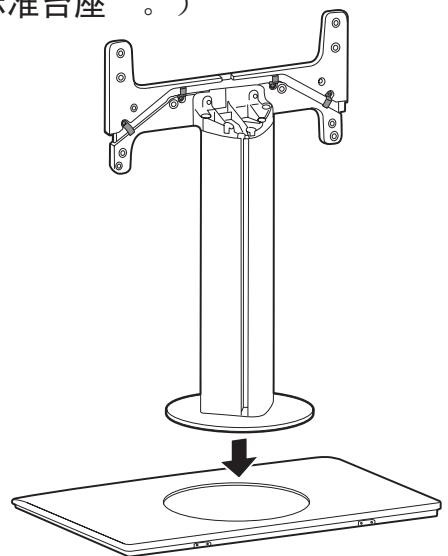

1 将台座/安装支架套件安装到基座上。（利用包装材料将使您的这一过程更加简便。请参考第CH-4页的“利用包装材料装配标准台座”。）

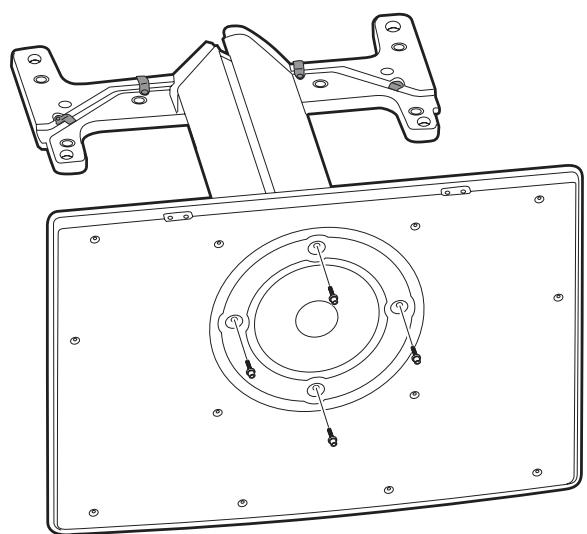

2 使用附带的4个M6六角螺丝(A)将台座固定到基座上。（使用附带的M6六角扳手。）

1

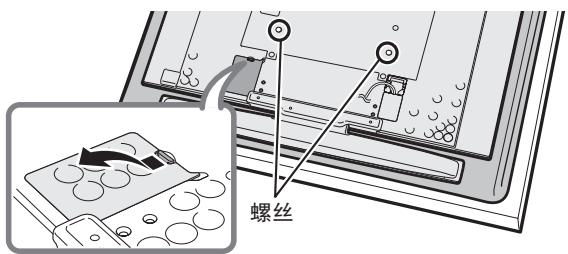

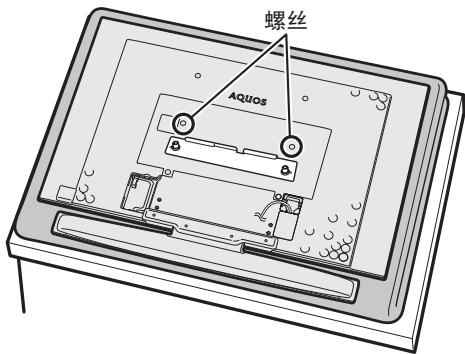

拆除液晶彩色电视机背面指示的2个螺丝与端盖（拆下螺丝后请放在一个安全的地方保管好。）

2

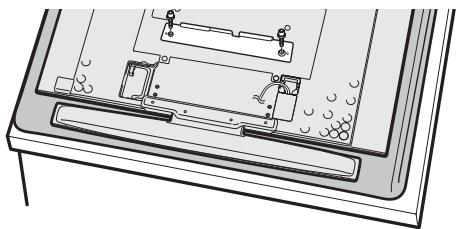

使用2个M8六角螺丝(D)将台座支架安装到液晶彩色电视机的背面。

• 仅限于52英寸的液晶彩色电视机的情况，您需要拆下2个以上螺丝。

• 安装期间，请将液晶彩色电视机放在毛毯或其它较厚的软布上。

注意

3

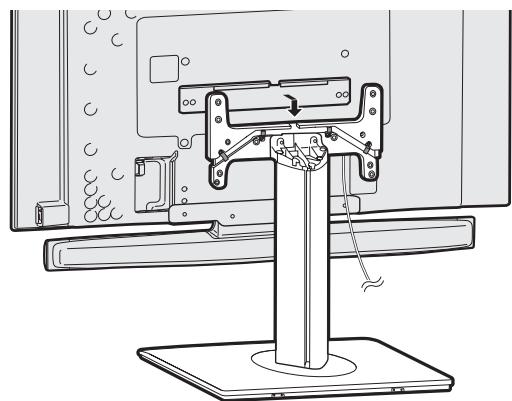

将安装到液晶彩色电视机的台座支架钩在台座上的安装支架上，并暂时固定。

注意

• 注意避免电源线挂在支架之间。
• 这个阶段只是暂时固定液晶彩色电视机，因此请勿将其放下。

4

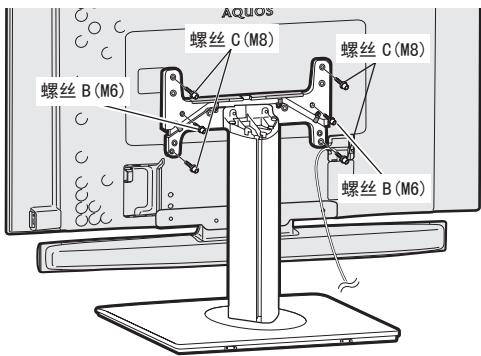

使用2个M6六角螺丝(B)与4个M8六角螺丝(C)将台座牢牢固定。（分别使用M8与M6六角扳手。）

5

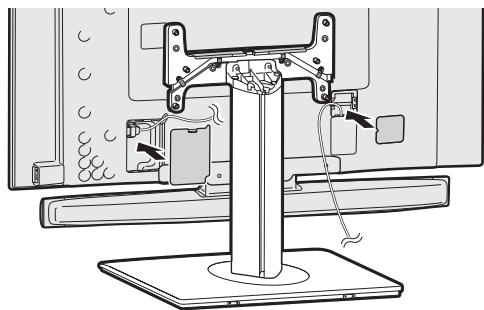

连接电线，重新安装端盖，并将液晶彩色电视机附带的电源线盖安装到液晶彩色电视机的背面。

6

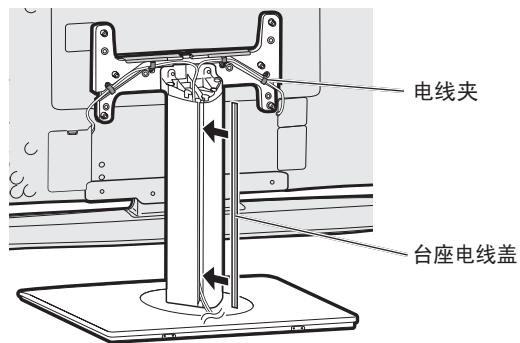

将电线送入台座的凹槽并装上附带的台座电线盖（使用台座上的电线夹整理电线。）

7

将附带的台座盖安装到台座上。

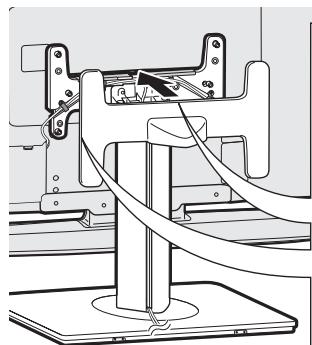

当您安装可选件时，请打开台座电线盖，并把电线从台座的凹槽穿过。

利用包装材料装配标准台座

1

从包装材料中取出所有的部件与附属品。

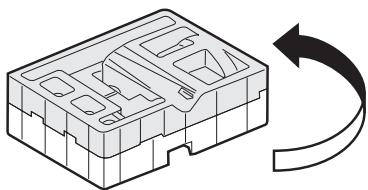

把包装材料的两半合在一起并将其倒置

2

把台座/安装支架套件放置在包装材料的合适凹槽中。

3

4

把基座放置在该凹槽的相应位置，并把它安装在台座/安装支架套件上。

调整台座/安装支架套件的三角形标记，使其与基座底部的划线对齐。

使用附带的4个M6六角螺丝(A)将台座固定到基座上。（使用附带的M6六角扳手。）

5

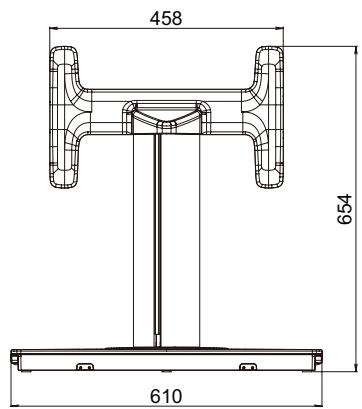

AN-65ST1

重量：24.5公斤

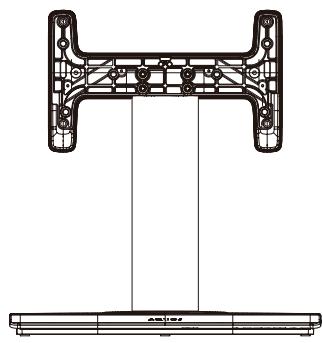

正面

侧面

背面

AN-52ST1

重量：17.5公斤

正面

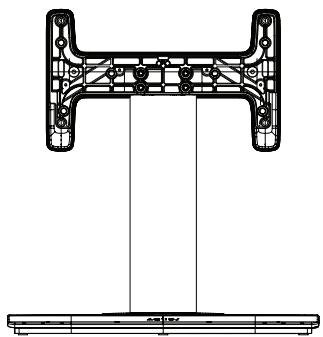

侧面

背面
