Type de produit	Support TV (pied de table pour téléviseur LCD)
Marque	SHARP
Modèle	AN-52ST1
Compatibilité	Téléviseurs LCD SHARP, notamment modèles 52 pouces
Poids maximal supporté	17,5 kg
Matière	Acier
Fonctions principales	Rotation horizontale (réglage angle), passage de câbles intégré, cache-câbles amovible

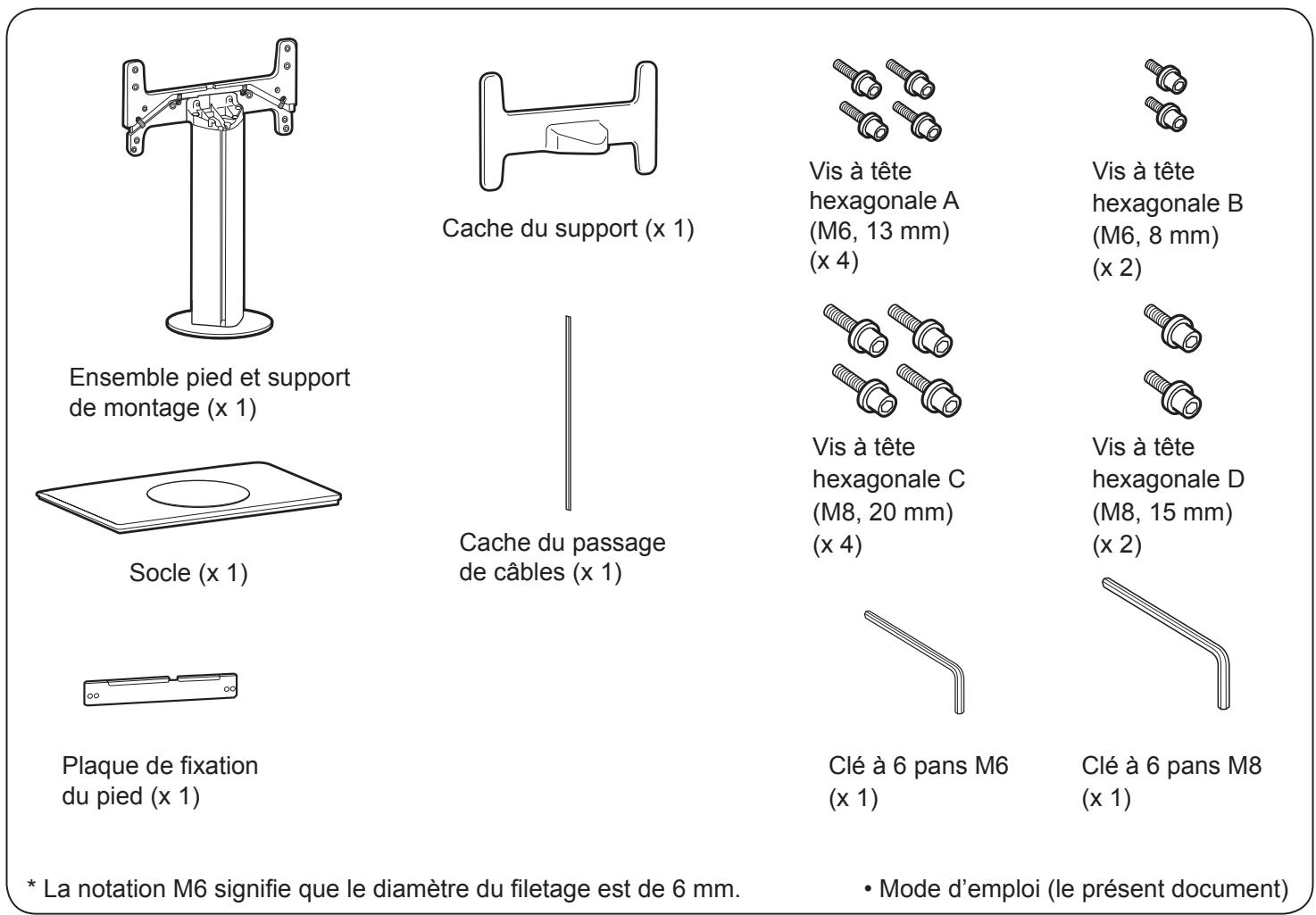

Contenu du colis	Pied, socle, plaque de fixation, vis à tête hexagonale M6 et M8, clés Allen M6 et M8, cache-borne, cache-cordon, attache-câbles, cache-support
Instructions de montage	Fixer le pied sur le socle avec 4 vis M6, puis fixer la plaque de fixation au téléviseur avec 2 vis M8, accrocher au support, fixer avec 2 vis M6 et 4 vis M8
Sécurité	Ne pas placer sur support instable, ne pas endommager le cordon d'alimentation, débrancher avant déplacement, ne pas démonter ou modifier
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Vis de rechange disponibles ; contacter le service après-vente SHARP

FOIRE AUX QUESTIONS - AN-52ST1 SHARP

Quel poids maximal peut supporter le support AN-52ST1 ?

Le support AN-52ST1 peut supporter un téléviseur pesant jusqu'à 17,5 kg.

Comment monter le support AN-52ST1 ?

Fixez d'abord le pied sur le socle avec 4 vis M6, puis la plaque de fixation au dos du téléviseur avec 2 vis M8. Accrochez la plaque sur le support et fixez-la avec 2 vis M6 et 4 vis M8. Utilisez les clés Allen fournies.

Le support permet-il de faire pivoter le téléviseur ?

Oui, le téléviseur peut être tourné de part et d'autre de son axe vertical pour un meilleur angle de vision. Maintenez le pied lors du réglage.

Quels sont les avertissements de sécurité importants ?

Ne placez pas le téléviseur sur un support instable. Évitez d'endommager le cordon d'alimentation. Débranchez tous les câbles avant de déplacer le pied. Ne démontez pas et ne modifiez pas le support.

Le support est-il compatible avec tous les téléviseurs SHARP ?

Il est conçu pour les téléviseurs LCD SHARP, notamment les modèles 52 pouces. Vérifiez les dimensions et le poids de votre téléviseur avant montage.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si des vis manquent dans le colis ?

Contactez le service après-vente SHARP pour obtenir des vis de rechange. Les références sont indiquées dans la notice.

Peut-on utiliser le support pour un téléviseur plus petit ou plus grand ?

Il est recommandé de respecter les spécifications du fabricant. Un téléviseur plus petit peut convenir si le poids est inférieur à 17,5 kg, mais vérifiez la compatibilité des fixations.

Comment cacher les câbles avec ce support ?

Faites passer les câbles dans le passage prévu sur le pied, puis remettez le cache du passage de câbles. Utilisez les attache-câbles inclus pour un rangement propre.

Le support est-il livré avec un guide de montage ?

Oui, une notice d'utilisation détaillée est incluse. Vous pouvez également la télécharger gratuitement au format PDF sur notice-facile.com.

MODE D'EMPLOI AN-52ST1 SHARP

Téléviseur couleur LCD et pied de table

Pour assurer une utilisation sûre et correcte. F-1 Contenu du colis. F-2 Montage du pied de table. F-2 Fixez le pied de table au téléviseur couleur LCD. F-3 Schéma des dimensions extérieures. F-5

Sommaire

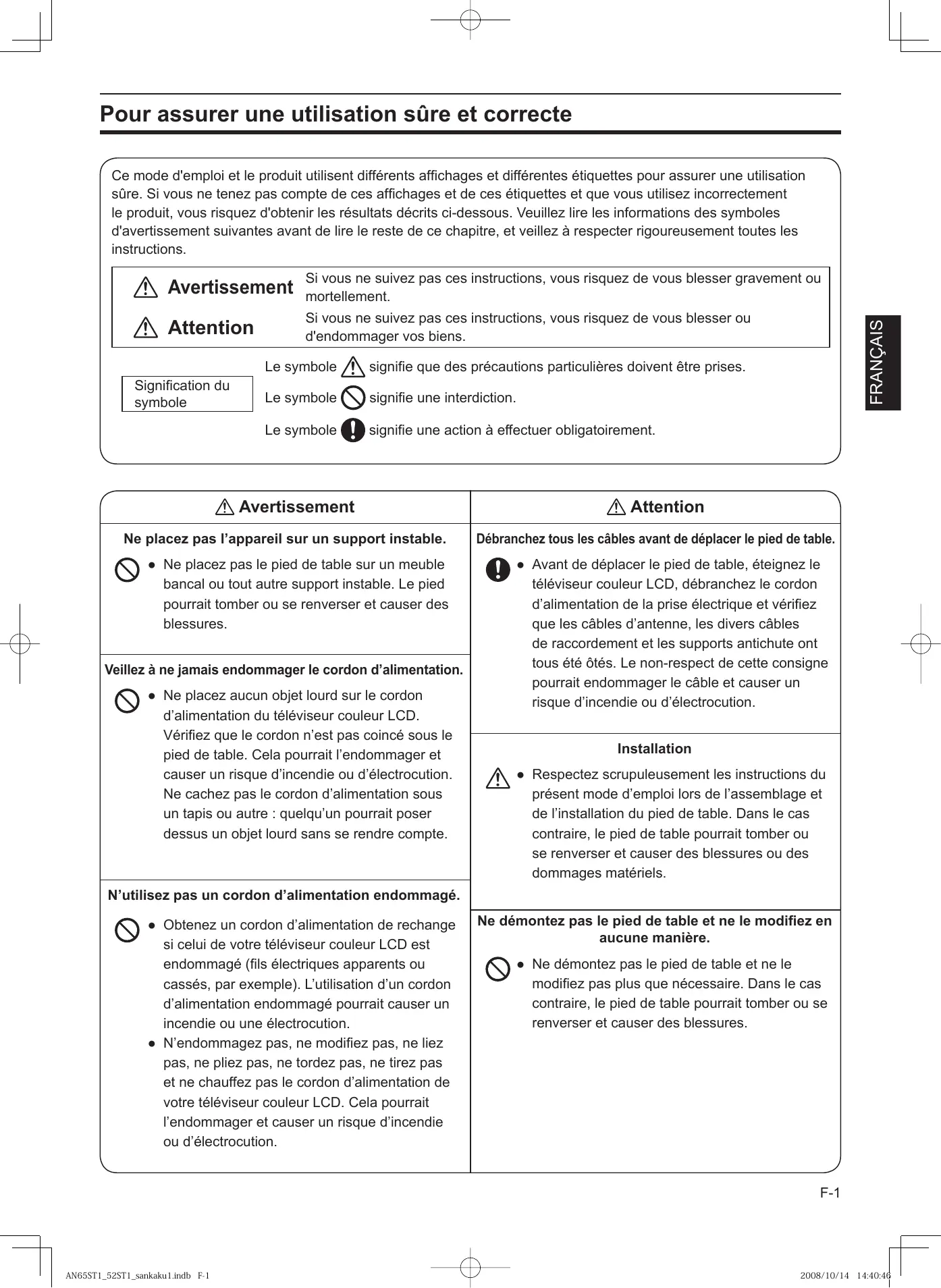

Ce mode d'emploi et le produit utilisent différents affichages et différentes étiquettes pour assurer une utilisation sûre. Si vous ne tenez pas compte de ces affichages et de ces étiquettes et que vous utilisez incorrectement le produit, vous risquez d'obtenir les résultats décrits ci-dessous. Veuillez lire les informations des symboles d'avertissement suivantes avant de lire le reste de ce chapitre, et veillez à respecter rigoureusement toutes les instructions.

Avertissement

Si vous ne suivez pas ces instructions, vous risquez de vous blesser gravement ou mortellement.

Attention

Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou d'endommager vos biens.

Signification du symbole

Le symbole ! signifie que des précautions particulières doivent être prises.

Le symbole ○ signifie une interdiction.

Le symbole ! signifie une action à effectuer obligatoirement.

Avertissement

Ne placez pas l'appareil sur un support instable.

• Ne placez pas le pied de table sur un meuble bancal ou tout autre support instable. Le pied pourrait tomber ou se renverser et causer des blessures.

Veillez à ne jamais endommager le cordon d'alimentation.

• Ne placez aucun objet lourd sur le cordon d'alimentation du téléviseur couleur LCD. Vérifiez que le cordon n'est pas coincé sous le pied de table. Cela pourrait l'endommager et causer un risque d'incendie ou d'électrocution. Ne cachez pas le cordon d'alimentation sous un tapis ou autre : quelqu'un pourrait poser dessus un objet lourd sans se rendre compte.

N'utilisez pas un cordon d'alimentation endommagé.

• Obtenez un cordon d'alimentation de rechange si celui de votre téléviseur couleur LCD est endommagé (fils électriques apparents ou cassés, par exemple). L'utilisation d'un cordon d'alimentation endommagé pourrait causer un incendie ou une électrocution.
• N'endommagez pas, ne modifiez pas, ne liez pas, ne pliez pas, ne tordez pas, ne tirez pas et ne chauffez pas le cordon d'alimentation de votre téléviseur couleur LCD. Cela pourrait l'endommager et causer un risque d'incendie ou d'électrocution.

Attention

Débranchez tous les câbles avant de déplacer le pied de table.

• Avant de déplacer le pied de table, éteignez le téléviseur couleur LCD, débranchez le cordon d'alimentation de la prise électrique et vérifiez que les câbles d'antenne, les divers câbles de raccordement et les supports antichute ont tous été ôtés. Le non-respect de cette consigne pourrait endommager le câble et causer un risque d'incendie ou d'électrocution.

Installation

• Respectez scrupuleusement les instructions du présent mode d'emploi lors de l'assemblage et de l'installation du pied de table. Dans le cas contraire, le pied de table pourrait tomber ou se renverser et causer des blessures ou des dommages matériels.

Ne démontez pas le pied de table et ne le modifiez en aucune manière.

• Ne démontez pas le pied de table et ne le modifiez pas plus que nécessaire. Dans le cas contraire, le pied de table pourrait tomber ou se renverser et causer des blessures.

Montage du pied de table

Opérations préliminaires

• Avant de fixer le pied de table, débranchez tous les câbles du téléviseur couleur LCD.

Fixez l'ensemble pied + support de montage sur le socle. (Vous pouvez utiliser le matériel d'emballage pour faciliter le montage. Voir « Assemblage du pied de table en s'aidant du matériel d'emballage », page F-4.)

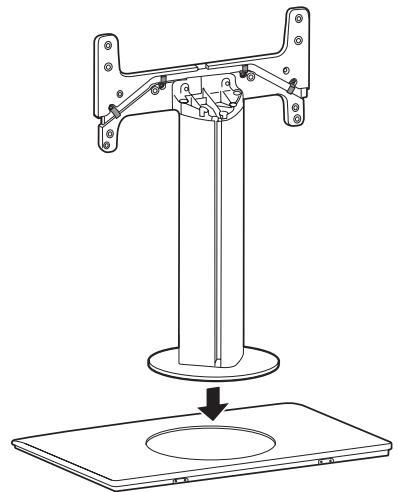

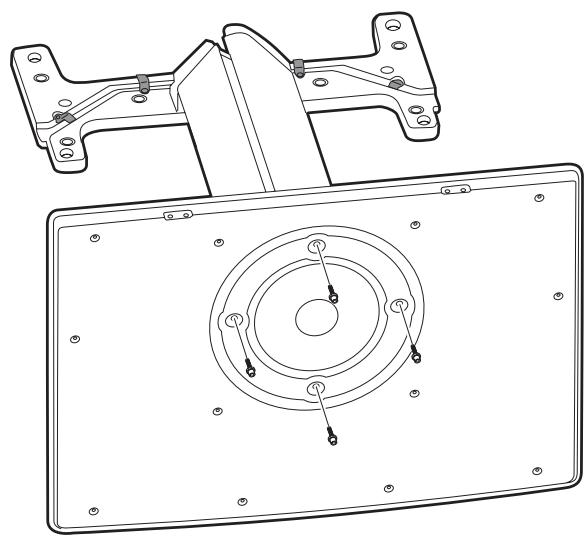

Fixez le pied sur la base à l'aide des 4 vis à tête hexagonale M6 (A). (Utilisez pour cela la clé 6 pans M6.)

1

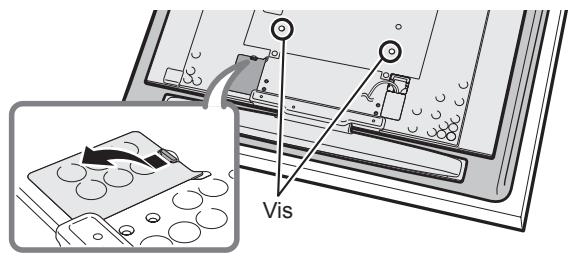

Retirez les 2 vis ainsi que le cache-borne au dos du téléviseur couleur LCD. (Conservez les vis en lieu sûr après les avoir ôtées.)

2

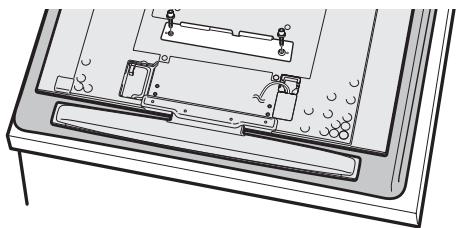

Fixez la plaque de fixation du pied au dos du téléviseur couleur LCD, à l'aide de 2 vis à tête hexagonale M8 (D).

• Deux vis supplémentaires doivent être ôtées dans le cas d'un téléviseur couleur LCD 52 pouces.

• Placez le téléviseur sur une couverture ou tout autre tissu épais et doux pendant le montage.

3

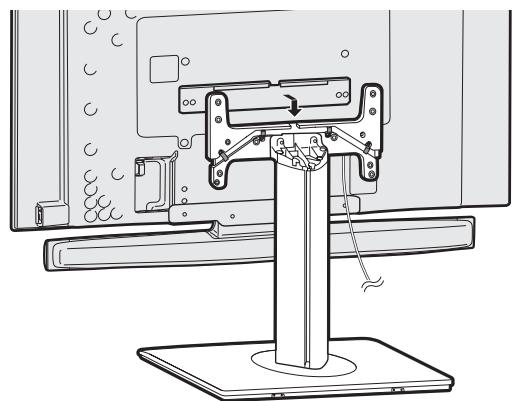

Accrochez la plaque de fixation du pied, que vous venez de visser au dos du téléviseur, sur le support de montage du pied de table, et fixez-la de manière temporaire.

• Veillez à ne pas coincer le cordon d'alimentation entre la plaque de fixation et le support.
• La fixation du téléviseur couleur LCD sur le pied de table n'était que temporaire, ne le couchez pas.

4

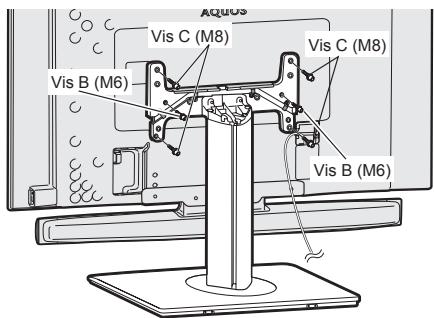

Fixez solidement le pied à l'aide de 2 vis à tête hexagonale M6 (B) et 4 vis à tête hexagonale M8 (C). (Utilisez pour cela les clés 6 pans M6 et M8.)

5

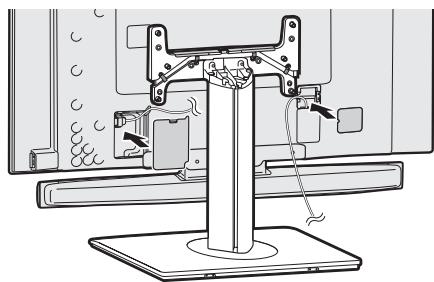

Branchez les câbles, remettez en place le cache-borne et fixez au dos de l'appareil le cache du cordon d'alimentation fourni avec le téléviseur.

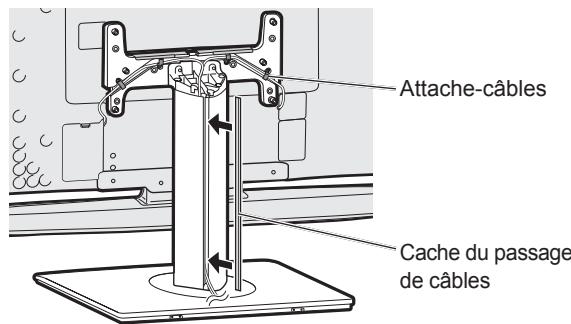

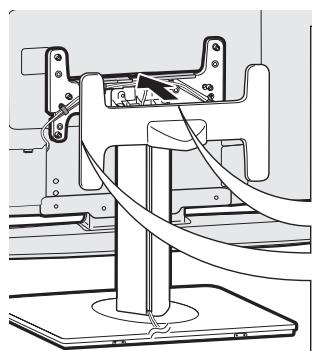

Glissez les câbles dans le passage de câbles prévu à cet effet sur le pied, puis mettez en place le cache du passage de câbles. (Pour un câblage propre, utilisez les attache-câbles prévus sur le pied.)

Fixez le cache du support sur le pied de table.

Lors du branchement des options, vous pouvez ôter ce cache et faire passer le câble dans la rainure.

• Réglage de l'angle du téléviseur
• Le téléviseur peut être tourné de 20 degrés de part et d'autre de son axe vertical. Maintenez solidement le pied de table lorsque vous modifiez l'angle du téléviseur.

Assemblage du pied de table en s'aidant du matériel d'emballage

Retirez toutes les pièces et les accessoires de l'emballage.

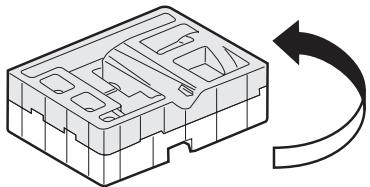

Assemblez les deux parties de l'emballage et retournez-le.

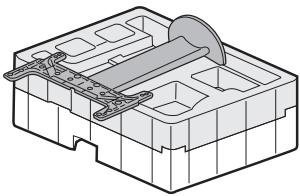

Placez l'ensemble pied et support de montage dans les rainures appropriées de l'emballage.

4

Placez le socle dans la rainure et fixez-le à l'ensemble pied et support de montage.

Alignez les repères de l'ensemble pied et support de montage avec la ligne sur le bas du socle.

5

Fixez le pied sur son socle à l'aide de 4 vis à tête hexagonale M6 (A). Utilisez pour cela la clé six pans M6.

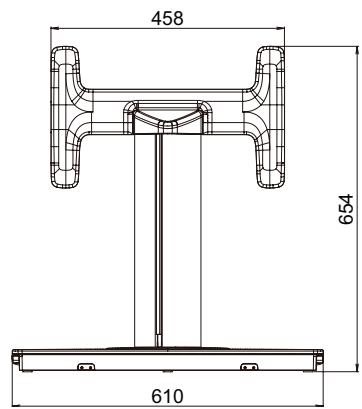

AN-65ST1

Poids : 24,5 kg

Vue de face

Vue de côté

Vue de dos

AN-52ST1

Poids : 17,5 kg

Vue de face

Vue de côté

Vue de dos
