PERLE - Radiateur électrique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau rayonnant électrique
Marque	SAUTER
Modèle	PERLE
Alimentation	230 V ~ 50 Hz
Modes de fonctionnement	Confort, Eco, Programmation, Hors Gel, Arrêt
Type de commande	Manuelle (molette) et/ou programmation via fil pilote
Installation	Murale, horizontale ou verticale
Raccordement électrique	Direct au réseau après disjoncteur, sans interrupteur intermédiaire
Distances minimales	Respecter les distances avec le mobilier (consulter la notice)
Protection	Ne pas couvrir ; surface chaude ; éviter les courants d'air
Entretien	Dépoussiérage deux fois par an, sans produits abrasifs ni solvants
Sécurité	Interdit aux personnes à capacités réduites sans surveillance ; enfants ne doivent pas s'appuyer
Garantie	2 ans à compter de l'installation ou achat, max 30 mois sans justificatif
Conformité	Norme NFC 15100 (France)
Classe d'appareil	Classe II (pour salles de bains volumes 2 et 3)
Type de chauffe	Rayonnant
Voyant de chauffe	Oui (V1)
Fil pilote	Oui, pour programmation (6 ordres)
Poids	Environ 8-12 kg (estimation)
Dimensions	Environ 60 x 80 cm (estimation)

FOIRE AUX QUESTIONS - PERLE SAUTER

Comment installer le radiateur PERLE ?

L'installation doit être réalisée par un professionnel qualifié. Fixez la patte d'accrochage au mur en respectant les distances minimales avec le mobilier. Raccordez l'appareil directement au réseau après le disjoncteur (230 V, 50 Hz) sans interrupteur intermédiaire. Dans les pièces humides, le boîtier de raccordement doit être à au moins 25 cm du sol. Enfin, verrouillez le panneau sur la patte d'accrochage.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que le curseur est sur la position Confort ou Programmation et que le programmeur (si utilisé) est en mode Confort. Assurez-vous que les disjoncteurs sont enclenchés et que le délesteur n'a pas coupé l'alimentation. Si la température ambiante est déjà élevée, le voyant de chauffe peut ne pas s'allumer.

Comment utiliser le mode programmation ?

Connectez le fil pilote à un programmeur ou gestionnaire d'énergie. Réglez la température de base avec la molette (position Confort). Placez le curseur sur le mode Programmation. Le programmeur enverra des ordres (Confort, Eco, etc.) selon votre programmation. En l'absence d'ordre, l'appareil chauffe en mode Confort.

Quelle est la différence entre les modes Confort et Eco ?

Le mode Confort maintient la température que vous avez réglée (température de confort). Le mode Eco abaisse cette température d'environ 3 à 4°C pour réaliser des économies d'énergie lors d'absences de plus de 2 heures.

Comment nettoyer le panneau rayonnant ?

Dépoussiérez l'appareil environ deux fois par an à l'aide d'un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants qui pourraient endommager la surface.

Le radiateur est très chaud en surface, est-ce normal ?

Oui, il est normal que le panneau rayonnant soit chaud en fonctionnement. Sa température de surface est limitée conformément à la norme NF Électricité Performance. Si vous jugez qu'il est trop chaud, vérifiez que la puissance est adaptée à la pièce (environ 100 W/m²) et qu'il n'est pas placé dans un courant d'air perturbant sa régulation.

Puis-je installer le radiateur dans une salle de bains ?

Oui, à condition de respecter les volumes de sécurité. L'appareil est de classe II, donc autorisé en volumes 2 et 3. Le boîtier de raccordement doit être à au moins 25 cm du sol dans les pièces humides. Ne l'installez pas dans le volume 1 (autour de la baignoire/douche).

Que faire si le voyant de chauffe clignote ?

Un clignotement du voyant V1 indique une détérioration de la sonde de mesure. Contactez le service après-vente du fabricant en munissant des références de l'appareil (situées sur le côté droit).

Comment verrouiller les réglages ?

Décrochez le panneau de sa patte d'accrochage. Sur le dos du boîtier de commande, détachez les pions P de leurs supports. Choisissez la position N pour bloquer la molette ou L pour limiter sa plage, et une position M pour bloquer le curseur dans le mode désiré.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'installation ou d'achat, sans excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. Elle couvre l'échange ou la fourniture des pièces défectueuses, hors main-d'œuvre, déplacement et transport. Les dommages liés à une installation non conforme ou à un usage anormal ne sont pas couverts.

MODE D'EMPLOI PERLE SAUTER

Rayonnant électronique

Versions horizontale et verticale

Modèles horizontaux et verticaux

CHAUFFAGE

CHAUFFE-EAU

CLIMATISATION

VENTILATION

Installation

1. Préparer l'installation du panneau rayonnant 3 2. Déverrouiller la patte d'accrochage du panneau rayonnant 4 3. Fixer la patte d'accrochage 4 4. Raccorder le panneau rayonnant 5 5. Verrouiller le panneau rayonnant sur la patte d'accrochage 6

Utilisation

1/ Chauffer votre pièce : utilisation du mode Confort 8 2/ Abaisser la température de votre pièce : utilisation du mode Eco 8 3/ Programmer votre période de chauffe : utilisation du mode Programmation. 9

Conseils

1. Conseils d'utilisation 10 2. Mise en garde 11 3. Entretien 11 4. En cas de problème 12

Nous vous remercions de votre choix et de votre confiance. Le panneau rayonnant que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et d'vous apporter une entière satisfaction.

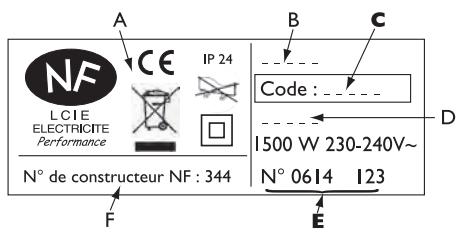

Les références de votre panneau rayonnant

Elles sont situées sur le côté droit de l'appareil.

Le Code commercial et le Numéro de série identifient auprès du constructeur le panneau rayonnant que vous venez d'acquérir.

A Normes, labels de qualité B Nom commercial C Code commercial D Référence de fabrication E N° de série F N° de constructeur

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés.

La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

Règles d'installation

• Ce panneau rayonnant a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
• L'appareil doit être alimenté en 230 V Mono 50Hz.

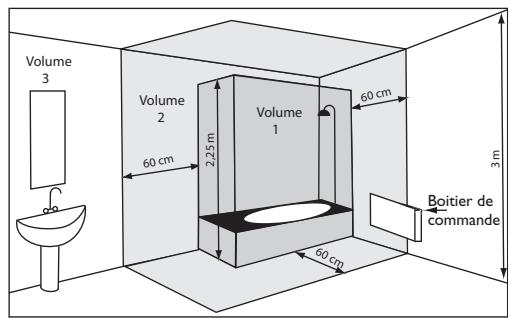

• Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol.

Tenir le panneau rayonnant éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc.).

Ne pas le installer sous une prise de courant fixe.

Volume 1	Pas d'appareil électrique
Volume 2	Appareil électrique à condition que l'interrupteur et autres dispos-sitifs de commandes ne soient pas accessibles depuis la douche ou la baignoire (Norme EN 60 335-2-30). Appareil électrique Classe II
Volume 3	Appareil électrique Classe II

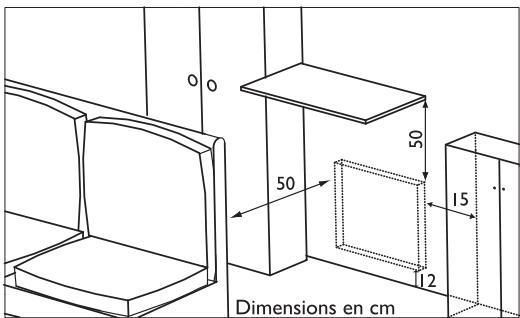

Respectez les distances minimales avec le mobi-lier pour l'emplacement de l'appareil.

Il est fortement déconseillé de monter les appareils verticaux au-dessus d'une altitude de 1000m (risque de mauvais fonctionnement).

L'installation d'un appareil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10°C par 1000m de dénivelé).

Il est interdit de monter un appareil vertical horizontalement et vice-versa.

Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.

2/ Déverrouiller la patte d'accrochage du panneau rayonnant

Nous vous conseillons de poser le panneau rayonnant à plat, face vers le sol.

1	Munissez-vous d'un tournevis plat et soule-vez la languette en veillant à ne pas la déformer.	Δ
2	Tout enMAINANT LA LANGUETTE SOLEVÉE, poussez la patte d'accrochage vers le bas du panneau rayonnant pour dégager les cro-chets supérieurs.
3	Faîtes pivoter la patte d'accrochage autour des crochets inférieurs.
4	Retirez la patte d'accrochage.

3/ Fixer la patte d'accrochage

1	Posez la patte d'accrochage au sol et contre le mur. Repérez les points de perçage A.	Points de perçage A	2	Remontez la patte d'accrochage en l'alignant avec les points de perçage A pour repérer les points de perçage B (vous pouvez éven-tuellesment utiliser un niveau).	Points de perçage B Points de perçage A
	Les points de perçage A donnent la position des fixations inférieures.			Les points de perçage B donnent la position des fixations supérieures.
3	Percez les 4 trous et mettez des chevilles. En cas de support particulier, utilisez des che-villes adaptées (ex : plaque de plâtre).	4	Positionnez et vissez la patte d'accrochage.

Règles de raccordement

• Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.
• L'alimentation du panneau rayonnant doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire.
• Le raccordement au secteur se fera à l'aide du câble du panneau rayonnant par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
• Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
• L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

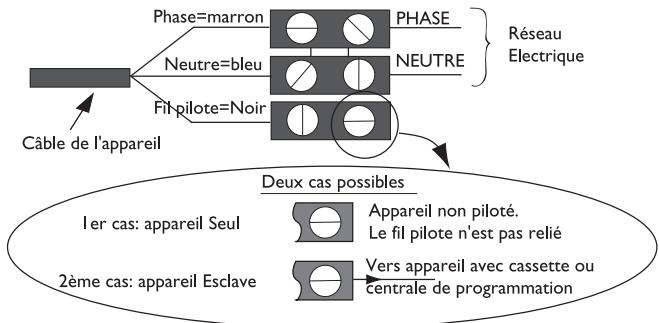

Schéma de raccordement du panneau rayonnant

• Coupe le courant et branche les fils d'après le schéma suivant :

• Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmeur ou d'un gestionnaire.

Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes en fonction des modes choisis (Confort, Éco,...) :

	CONFORT	ECO	HORS GEL	ARRET DU CHAUFFAGE DELESTAGE	CONFORT -1°C	CONFORT -2°C
SIGNAL A TRANS-METTRE	—	—	—	—	←5' 3"	←5' 7"
MESURE ENTRE LE FIL PILOTÉ ET LE NEUTRE	0 Volt	230 Volt	-115 Volts négative	+115 Volts positive	230 Volts pendant 3 s	230 voltspendant 7 s

5/Verrouiller le panneau rayonnant sur la patte d'accrochage

1 Posez le panneau rayonnant incliné sur les supports S1.

2 Faites pivoter le panneau rayonnant en le soulevant pour le poser sur les supports S2.

3 Abaissez le panneau rayonnant sur la patte d'accrochage. Un clic vous indique que le panneau rayonnant est fixé et verrouillé.

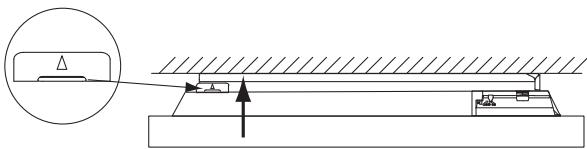

Pour déverrouiller le panneau rayonnant de la patte d'accrochage, munissez-vous d'un tournevis plat et poussez la languette (située en haut à gauche de la patte d'accrochage derrière l'appareil) vers le mur.

Soulevez le panneau rayonnant tout en maintenant la languette avec le tournevis. Basculez-le en avant puis retirez-le des supports S1.

Fonctionnement

Vous pouvez faire fonctionner votre panneau rayonnant dans plusieurs modes, quel que soit le type de commande que vous aurez besoin :

• Le mode Confort qui vous permet d'obtenir la bonne température ambiantе.
• Le mode Eco qui vous permet d'abaisser la température de votre pièce lors d'une absence prolongée de la maison.
• Le mode Programmation qui vous permet de programmer les modes Confort et Eco en fonction des périodes d'occupation de la pièce

Le boîtier de commande

Commande manuelle

Voyant de chauffe

A Curseur de besoin du mode B Molette de réglage de la température

En fonction de la température que vous souhaitez-obtenir, vous pou- vezmettre le curseur sur le mode qui vous convient pour avoir une température Confort, Eco, Hors Gel, ou arrêtéron leur chauffage.

Commande par programmation

Votre panneau rayonnant peut être piloté par une centrale de pro- grammation ou un gestionnaire d'énergie. Ce système de programma- tion vous permet de réaliser des économies en programmant les abaisements de température quand vous le souhaitez, en fonction de la période d'utilisation de la pièce.

Chauffer votre : utilisation du mode confort

Ce mode vous permet d'avoir une bonne température ambience dans la pièce.

CE QUE VOUS VOULEZ FAIRE	CE QUE VOUS DEVEZ FAIRE POUR L'OBTEMINIR		CE QUI VA SE PASSER
Mettre en marche le chauffage.		Je mets le curseur A sur la position √.	Le voyant de chauffe V1 s'allume.
Trouver la bonne température.		Je règle la molette de température B sur 5. Le voyageant de chauffe V1 s'allume si la tem- pérature ambiente est inférieure à celle désirée. J'attends quelques heures pour que celle-ci se stabilise. Si la température de la pierce me convient, le réglage est terminé. Si la température ne me convient pas, j'ajuste la molette en procédant progressive- ment en m'aidant des crans (un cran à la fois).	Le voyageant de chauffe V1 s'allume. J'ai trouvez la température qui me procure une sensation de bien-être.

2/Abaisser la température de votre pièce : utilisation du mode eco €

Il s'agit d'un abaissement en degrés par rapport à la température Confort. Il est conseillé d'utiliser ce mode pour des périodes d'absence supérieures à 2 heures.

CE QUE VOUS VOULEZ FAIRE	CE QUE VOUS DEVEZ FAIRE POUR L'OBTEMINIR		CE QUI VA SE PASSER
Mettre le chauffage en mode Eco	Je mets le curseur A sur la position C.		La température Confort sera abaisée d'envi- ron 3°C à 4°C.

3/Programmer votre période de chauffe : utilisation du mode programmation ①

En connectant le fil pilote sur un programmeur, vous pouvez programmer vos périodes de température Confort et Eco (reportez-vous à la notice jointe à votre programmeur).

Il est possible de brancher sur un programmeur plusieurs appareils et de réaliser ainsi des économies d'énergie.

La température régée par la molette B est la température de base qui va servir de référence à la température souhaitée en fonction de la programmation.

Ordre	Abaissement
CONFORT -1°C	-1°C
CONFORT -2°C	-2°C
ECO	-3,5°C
HORS GEL	température ambiente maintainue à environ 7° C.
ARRET	arrêt immédiat du chauffage (utilisé pour le délestage).

CE QUE VOUS VOULEZ FAIRE	CE QUE VOUS DEVEZ FAIRE POUR L'OBTEMINIR		CE QUI VA SE PASSER
Mettre le panneau rayonnant en mode Programmation		Je détermine la température Confort qui me servira de base pour programmermes abaissements. Je mets le curseur A sur la position ⋅. Si la température est inférieure à celle désirée dans le mode choisi (température de Confort dans le mode Confort et tempéra- ture abaissee dans le mode Eco), le voyant de chauffe V1 s'allume.	Le voyage de chauffe V1 s'allume.

NB : En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d'un passage du mode Confort vers le mode Eco, le temps de basculement est de l'ordre de 12 secondes.

Conseils d'utilisation

Il est inutile de mettre le panneau rayonnant au maximum, la température de la pièce ne montera pas plus vite.

CE QUE VOUS VOULEZ FAIRE	CE QUE VOUS DEVEZ FAIRE		CE QUI VA SE PASSER
Aérer la pièce		Je mets le curseur A sur Ⓞ.	Le panneau rayonnant ne chauffe plus. Le voyant de chauffe V1 s'éteint.
M'absenter pendant une durée com- prise entre 2 et 24 heures.		Je mets le curseur A sur Ⓞ.	Mon panneau rayonnant mainiendra une tempé- rature de -3,5°C par rapport à la tempéra- ture Confort.
Partir plus de 24 heures ou durant l'étée ou l'hiver.		Je mets le curseur A sur Ⓞ.	Mon panneau rayonnant mainiendra une tempé- rature de 7°C ±3 cor- respondant à une tem- péraphore Hors Gel.
Verrouiller les réglages du panneau rayonnant		Je mets la molette B sur la posi- tion souhaitée. Je décroche le panneau rayonnant de sa patte d'accrochage. Sur le dos du boîtier de com- mande, je détache les pions P de leurs supports. Je choisis la position N pour blo- quer la molette ou la position L pour limiter la plage d'utilisation de la molette. Je choisis une des positions M pour broquer le curseur dans le mode déséré.	Les commandes ne sont plus accessibles. Le réglage est verrouillé.

2/Mise en garde

• Les enfants ne doivent pas s'appuyer sur le panneau rayonnant.
• Ce panneau rayonnant n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation du panneau rayonnant.
• Veillez à ce que les enfants ne s'appuient pas sur le panneau rayonnant et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le panneau rayonnant.
• Il convient de surveiller les enfants afin qu'ils ne jouent pas avec le panneau rayonnant.
• Toutes interventions sur les parties électriques doivent être effectuées par un professionnel qualifié.
• Veillez à ne pas introduire d'objets ou de papier dans le panneau rayonnant.
• À la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication du panneau rayonnant.
• Pour éviter une surchauffe, ne couvrez pas le panneau rayonnant.

3/ENTRETIEN

Pour conserver les performances du panneau rayonnant, il est nécessaire, environ deux fois par an, d'effectuer son dépoussierage.

Ne jamais utiliser de produits abrasifs et de solvants.

4/En cas de problème

PROBLÈME RENCONTRÉ	VÉRIFICATION À FAIRE
Le panneau rayonnant ne chauffe pas.	- Vérifiez que le curseur est sur la position !- Si vous étés en programmation, vérifie que le programmeur est en mode CONFORT.- Assurez-vous que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en ave un) n'a pas coupé l'alimentation du panneau rayonnant.- Vérifiez la température de l'air de lapiece : si elle est trop élevé, levoyant de chauffe V1 ne s'allume pas: le panneau rayonnant ne chauffe pas.
Le panneau rayonnant chauffe tout le temps.	- Vérifiez que le panneau rayonnant n'est pas situé dans un courant d'air ou que le réglage de température n'a pas été modifié.- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué...), coupez l'alimentation du panneau rayonnant (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le.- Si le phénomène se produit liéquement, faîtes contrôle l'alimentation par votre distributeur d'énergie.
Le panneau rayonnant est très chaud en surface	Il est normal que le panneau rayonnant soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutesvous vous jugez que votre panneau rayonnant est toujours trop chaud, vérifie que la puissance est adaptée à la surface de votre piece (nous vous préconisons 100W / m2) et que le panneau rayonnant n'est pas placé dans un courant d'air qui perturberait sa régulation.
Le panneau rayonnant ne suit pas la programmation.	Assurez-vous de la bonne utilisation de la centrale de programmation (voir la notice d'utilisation) ou du gestionnaire d'énergie.
Le voyant de chauffe V1 clignote.	La sonde de mesure est déteriorée.Consultez le service après-vente du fabricant.

Si vous n'avez pas réussi à résoudre votre problème, contactez le service après-vente du fabricant en vous munissant préalablement des références de votre panneau rayonnant, de la température de la pierce et de votre système de programmation événementuel.

Rayonnant électronique

Versions horizontale et verticale

Horizontale en verticale modèles

• La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. SAUTER assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.
• Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
• Les dispositions des conditions générales de garantie ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
• Présentez le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant votre facture d'achat.

mon cas est particulier

SAUTER SERVICE

Numéro A zur

0810234567

PRIX APPEL LOCAL

DIT DOCUMENT MOET DOOR DE KLANT BEWAARD WORDEN

[HET GARANTIEBEWIUS ALLEEN IN GEVAL VAN KLACHTEN OVERLEGGEN]

• Ces renseignements se trouvent sur la plaque signalétique située sur le côté droit de l'appareil.
