MODE D'EMPLOI IPALA SAUTER
Si, comme moi,
vous aimez aussi regarder des+tutos,
flashez ce QR Code !

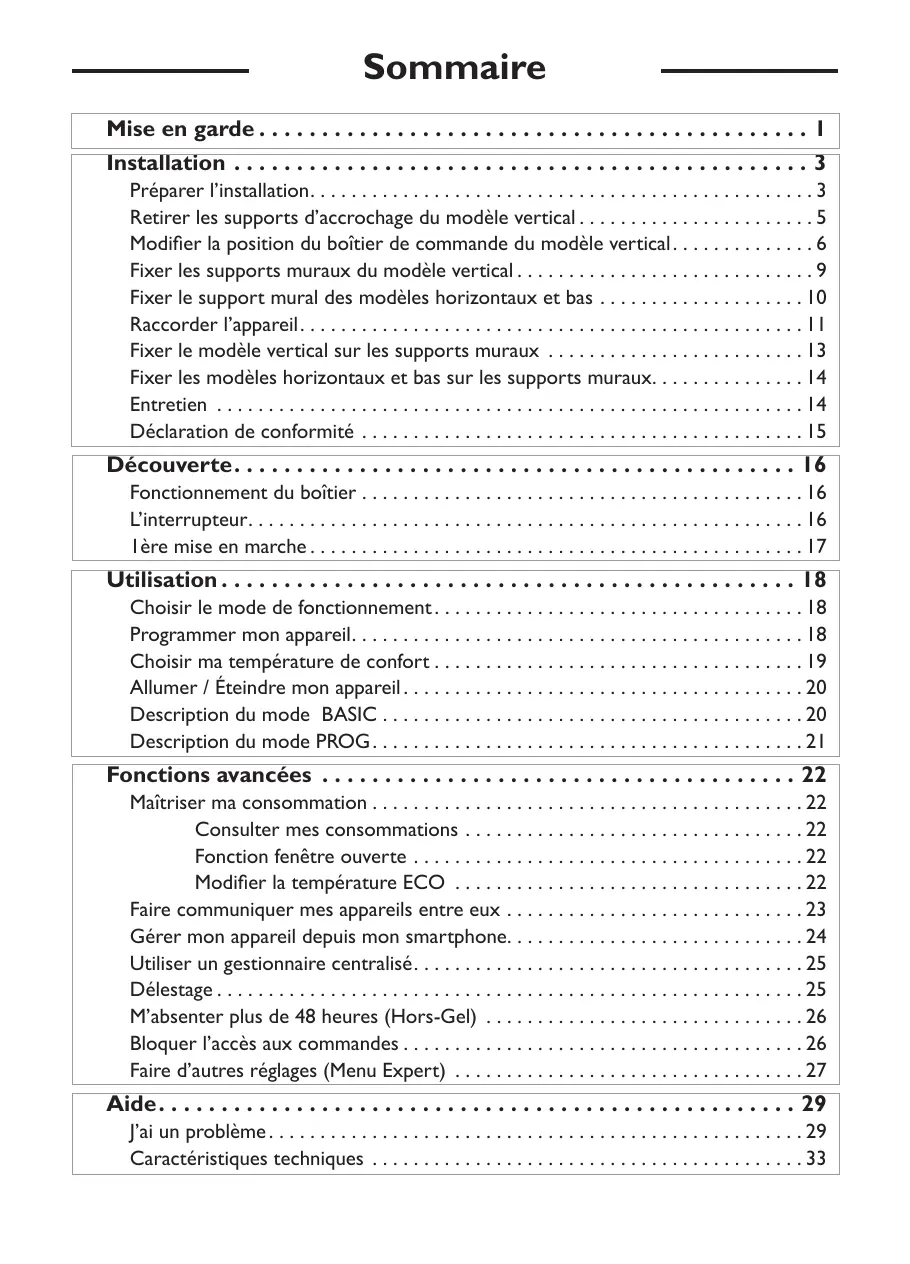

Mise en garde.
Installation 3
Preparer l'installation. 3
Retirer les supports d'accrochage du modele vertical 5
Modifier la position du boîtier de commande du modele vertical. 6
Fixer les supports muraux du modele vertical 9
Fixer le support mural des modèles horizontally et bas 10
Raccorder l'appareil. 11
Fixer le modele vertical sur les supports muraux 13
Fixer les modèles horizontally et bas sur les supports muraux. 14
Entretien 14
Déclaration de conformité 15
Découverte. 16
Fonctionnement du boîtier 16
L'interrupteur. 16
Iere mise en marche 17
Utilisation 18
Choisir le mode de fonctionnement 18
Programmer mon apparieil. 18
Choisir ma température de comport 19
Allumer / Éteindre mon apparéil. 20

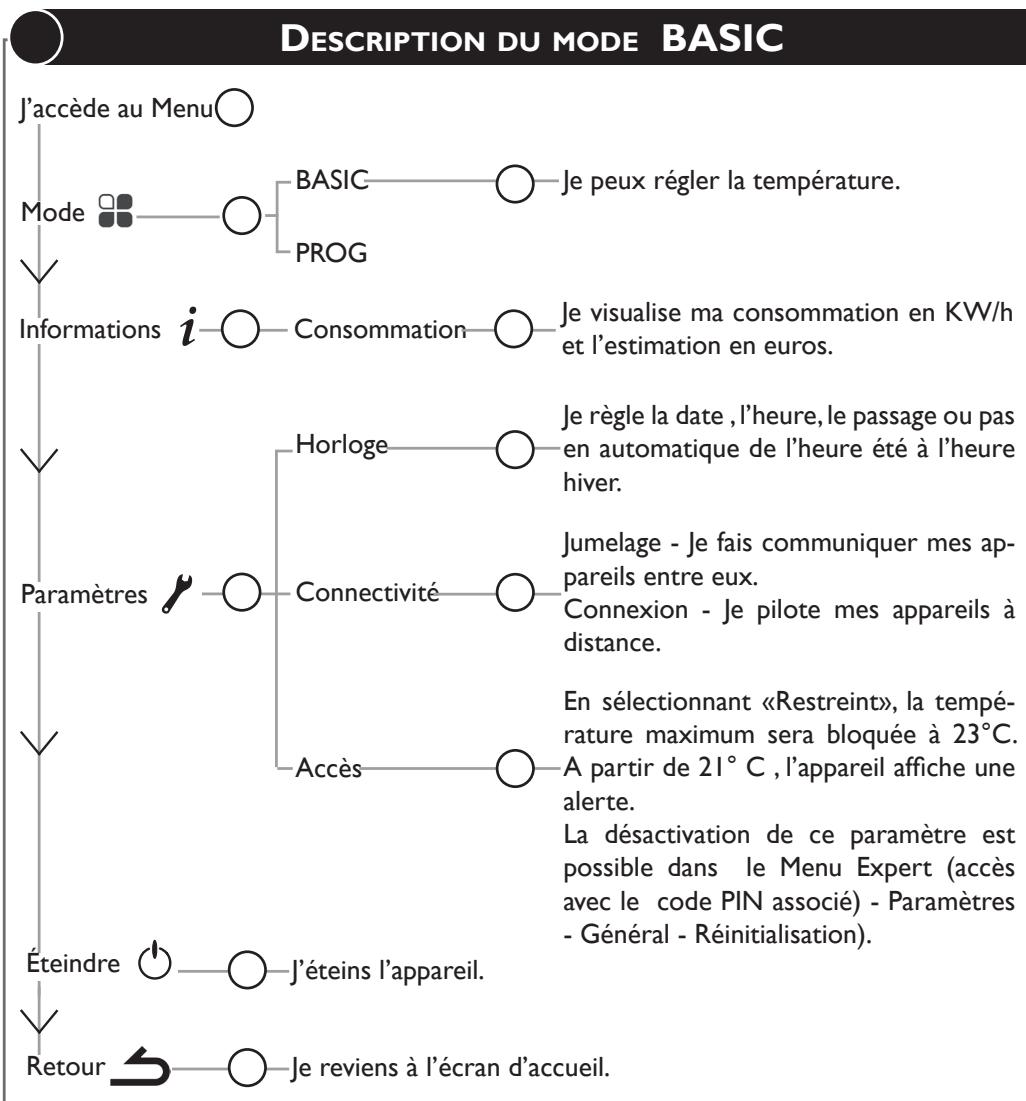

Description du mode BASIC 20
Description du mode PROG. 21
Fonctions avancées 22

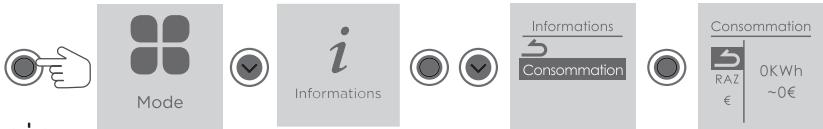

Consultermesconsommations 22

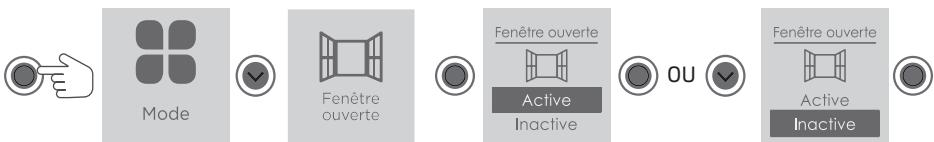

Fonction fenetre ouverte 22

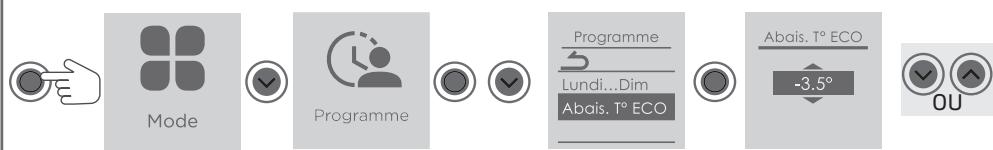

Modifier la températe ECO 22

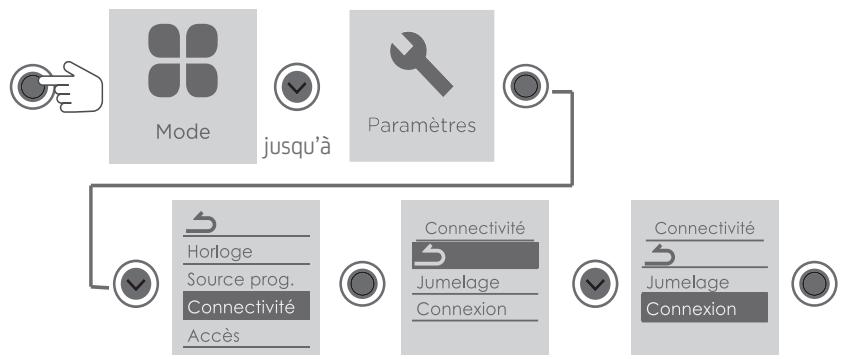

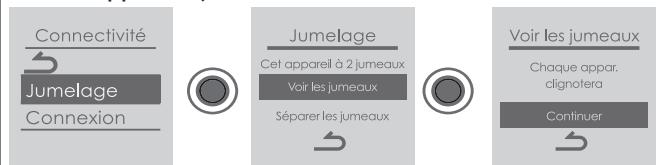

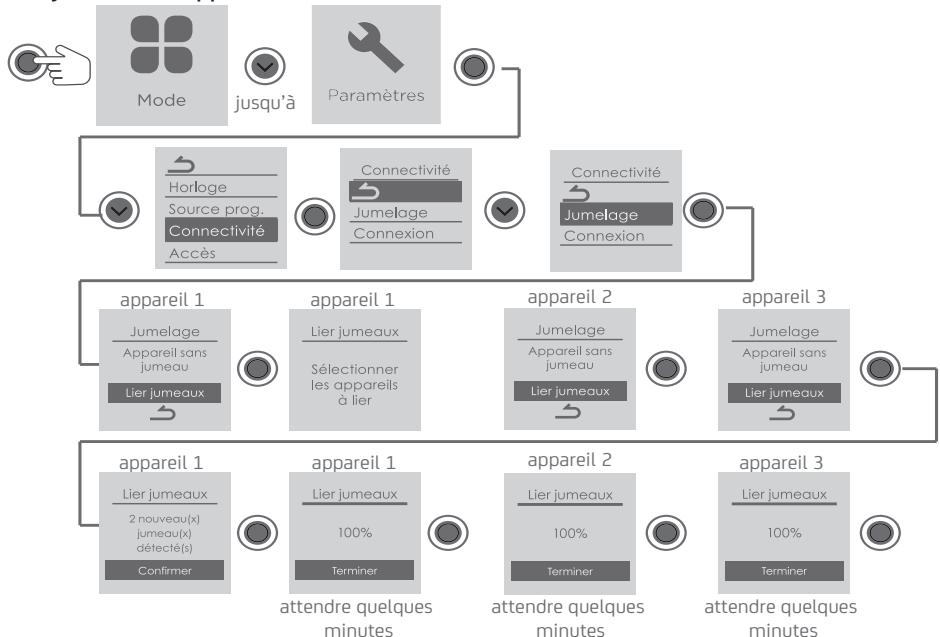

Faire communiquer mes apparéils entre eux 23

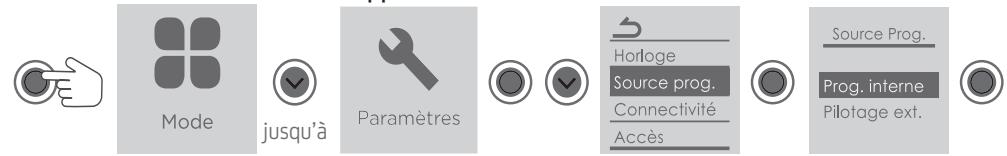

Gérer mon apparéil depuis mon smartphone. 24

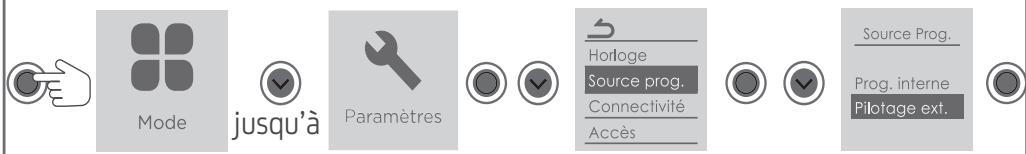

Utiliser un gestionnaire centralisé. 25
Délestage 25
M'absenter plus de 48 heures (Hors-Gel) 26
Bloquer l'accès aux commandes 26

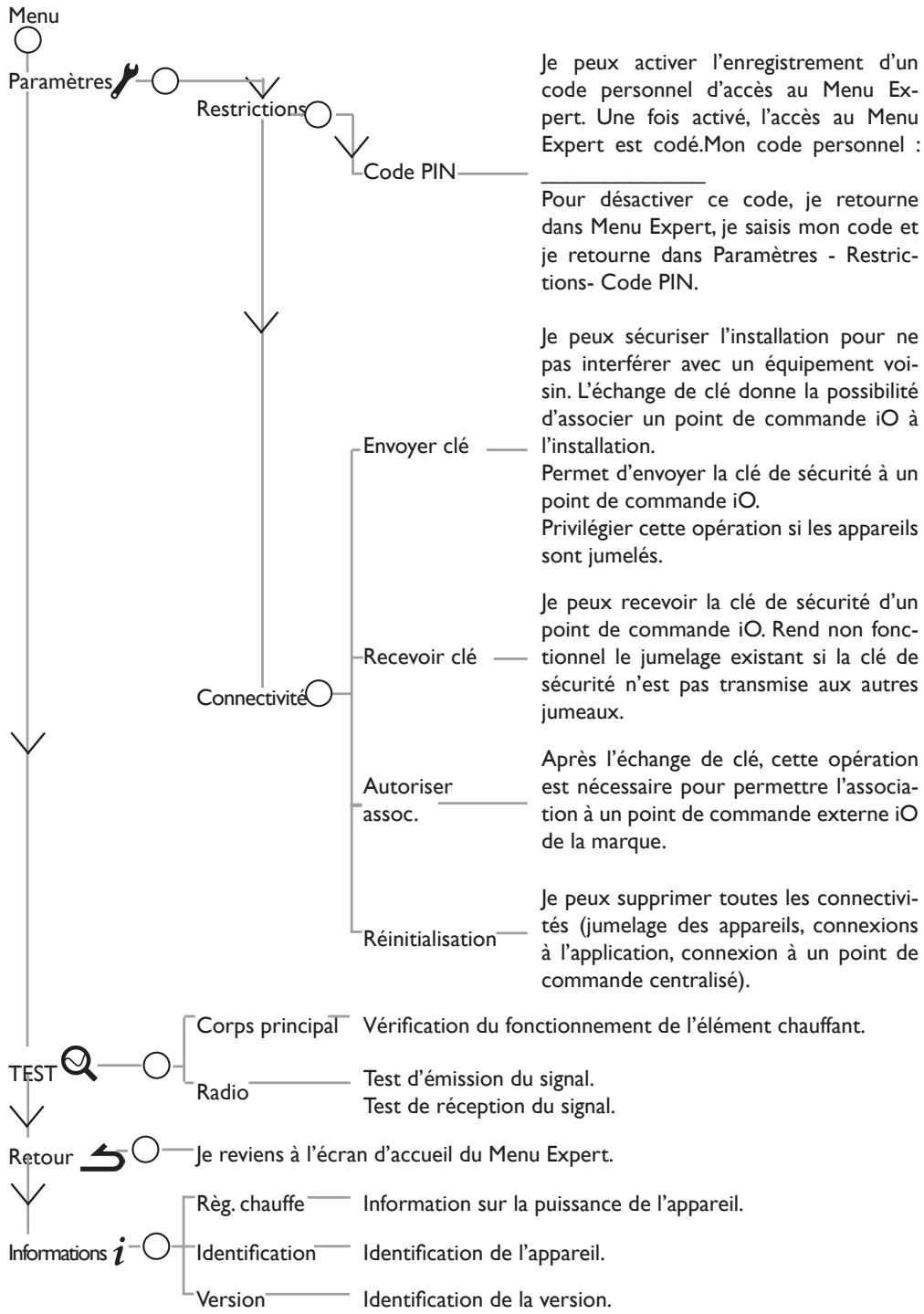

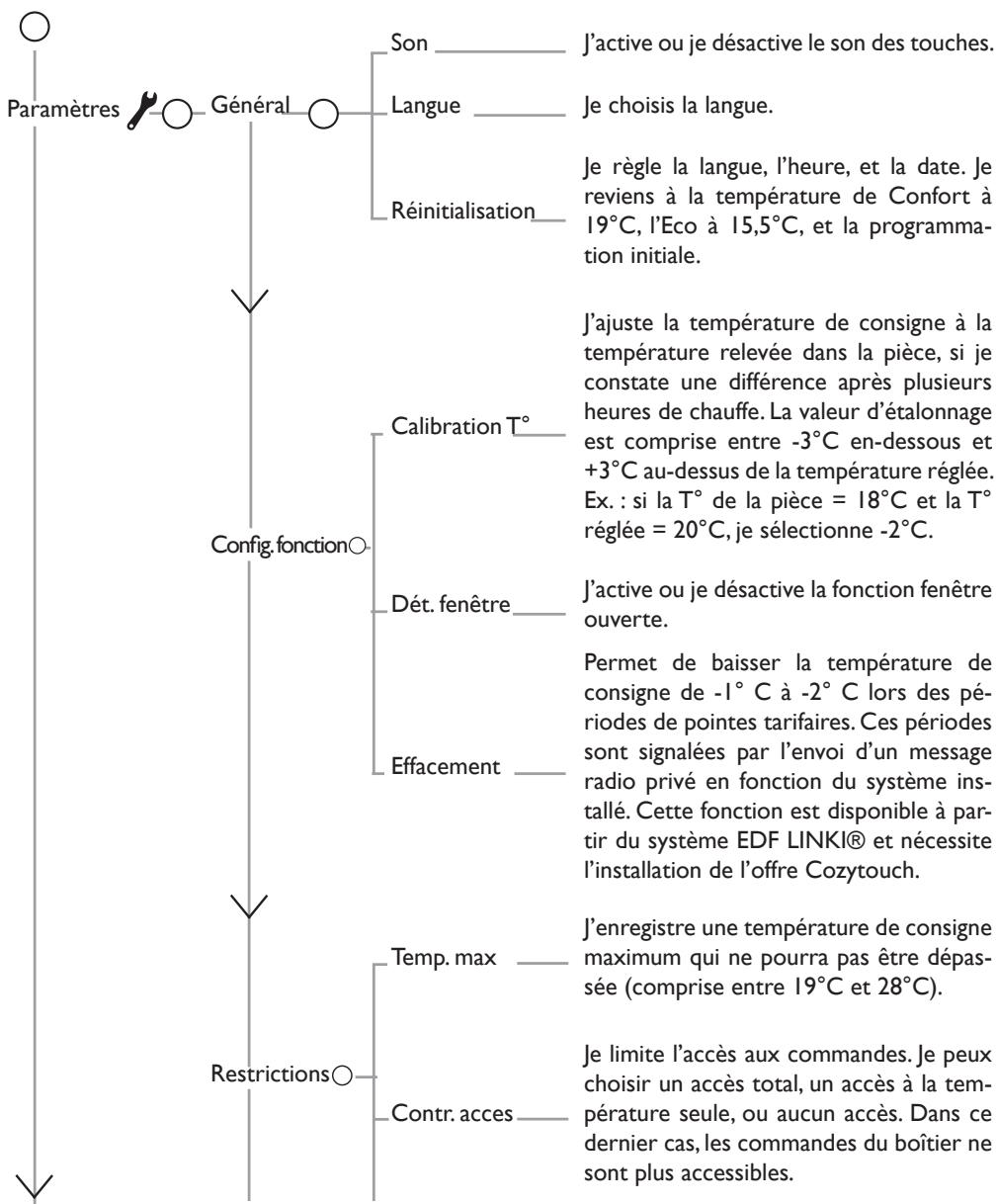

Faire d'autres réglages (Menu Expert) 27
Aide. 29
J'ai un problème 29
Caracteristiques techniques 33
Mise en garde
Attention :Surface tréschaudeCautionhot surface
Attention surface très chaude. Caution hot surface. ATTENTION : Certaines parties de ce produit peuventvenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
-Il convient de maintainir à distance de cet apparéil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
- Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
-Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.
-Cet apparéil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habitée.
-Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
-A la première mise en chauffe, une légère odeur peut apparaitre correspondant à l'évacuation des évventuelles traces liées à la fabrication de l'appareil.
-Un système de gestion d'énergie ou de délestage par coupure d'ali
mentation électrique (phase et neutre) est incompatible avec nos apparèils. Il détiériore le thermostat.
-La notice d'utilisation de cet apparéil est disponible en vous connectant sur le site Internet du fabricant indiqué sur le bon de garantie présente dans cette notice.
-Pour l'entretien, ne jamais utiliser de produits abrasifs et de solvants.
-L'appareil est rempli d'un fluide caloporteur dangereux pour la santé en cas d'ingestion. En cas de fuite, contactez votre installer et prenez toute mesure conservatoire pour éviter l'eventuelle ingestion du fluide par les utilisateurs, notamment jeunes enfants et personnes vulnérables.
-Cet apparéil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après qu'il convient de contacter en cas de fuite d'huile.
-Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.
- Ne pas installer l'appareil juste en dessous d'une prise de courant.
| Avertissement :Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage. |
| Les apparêils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés.
La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux. |
| L'installation d'un apparéil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivélé). Il est fortement déconseillé de monter les apparêils verticaux au-dessus d'une altitude de 1000 m (risque de mauvais fonctionnement). Il est inter-dit de monter un apparéil vertical horizontally et vice-versa. Il est interd it d'utiliser l'apparéil en configura-tion mobile, sur pied ou roulettes. |
PREPARER L'INSTALLATION
Malgré toute l'attention mise en œuvre lors des différentes étapes de fabrication, il arrive quelquefois lors du déballage que des traces d'huile soient générées sur le carton ou le produit. Ces traces sont liées à la fabrication du radiateur et n'entachent en rien son bon fonctionnement. Essuyer simplement les traces d'huile avec un papier absorbant.
Règles d'installation
-Cet apparéil a été consq pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
-L'st installation doit etre faite dans les regles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).Sa plage de fonctionnement est de -10^ a +55^
-L'appareil doit'être alimenté en 230V Monophasé 50Hz.
-Dans des locaux humides comme les salles de bains et les cuisines, vous doivent installer le boîtier de raccordement à au moins 25 cm du sol. L'installation doit être équipée d'un dispositif de protection de type disjoncteur différentiel 30mA
-Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, pres d'une porte de garage non isolée, etc...).
-Ne pas l'instructor juste en dessous d'une prise de courant.

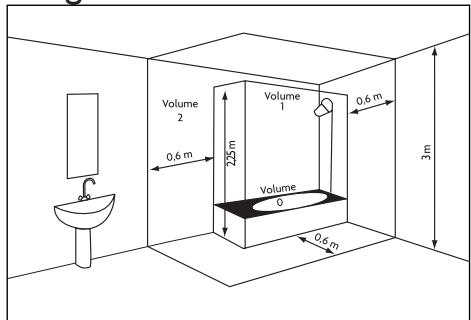

- Ne pas installer dans le volume I de la salle de bains.
- Les apparêils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissant être touchés par une personne dans la baignoire ou dans la douche.
| Volume I | Pas d'appareil élec-trique |
| Volume 2 | Appareil électrique
Classe II - IP X4 |

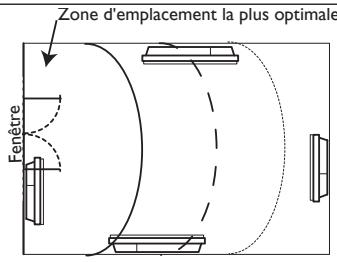

Zone d'emplacement optimale pour l'utilisation de la fonction Detection d'ouverture et de fermetre fenetre.

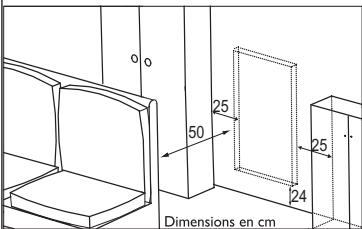

Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil.
Ne pas installer d'étagère au-dessus des appareils verticaux.
Vertical 1000W
Laissez le radiateur à plat au sol.
Ouvrez les rabats du fond du carton.

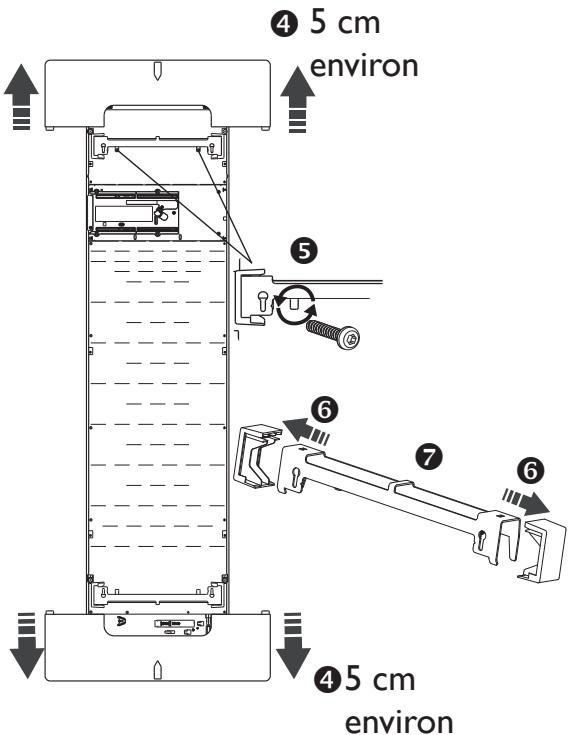

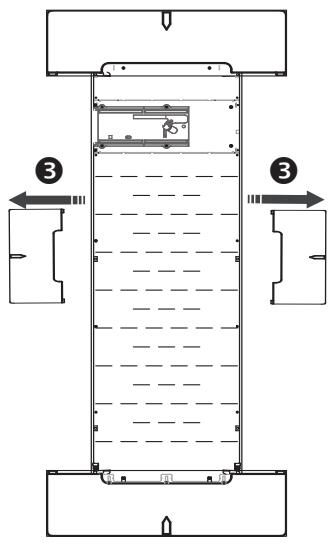

Retirez les cales situées au milieu du radiateur et laissez les autres sur le radiateur.
Reculez la cale supérieure et la cale inférieure d'environ 5 cm afin de dégager l'accès aux supports d'accrochage.
Retirez les 2 vis du support d'accrochage supérieur (ces 2 vis ne seront plus utiles).
Déclippez les caches plastique situés aux extrémités des supports d'accrochage. Conservez-les.
Retirez le support supérieur et le support inférieur. Conservez-les.
MODIFIER LA POSITION DU BOITIER DE COMMANDE DU MODELE VERTICAL
Par défaut, le boîtier de commande du radiateur vertical est positionné à droite (l'appareil installé au mur).
Sur ce modele, le boitier peut etre place a gauche. Pour cela, effec-tuez les opérations suivantes :
Opérations à effectuer hors tension, radiateur à plat, face vers le sol dans ses cales reculées de 5 cm.
Utilisez la clé fournie avec le radiateur.
vues de l'arrière

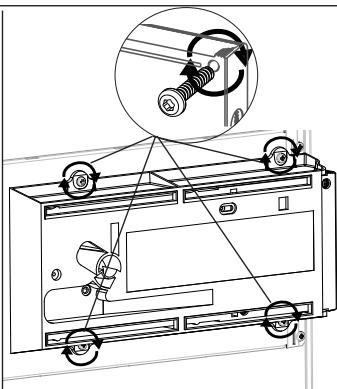

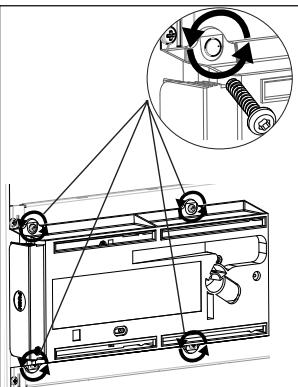

1Retirez et conservez les 4 vis de fixation situées à l'arrière du support du boîtier de commande.

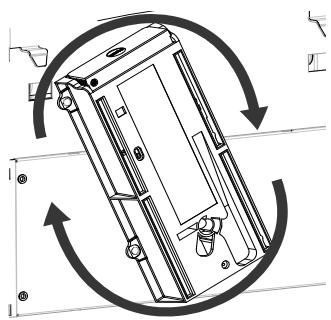

^ 念 Faites pivoter le support du boitier d'un demi-tour a droite vers le haut.
Fixez le support du boitier avec les 4 vis.

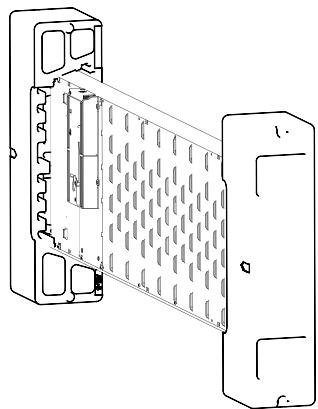

4 Positionnez le radiateur dans ses 2 cales, sur le côté opposé au boîtier.
vues de face

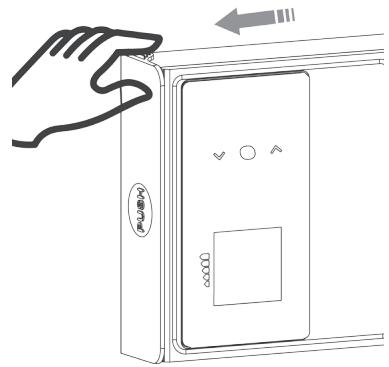

5Appuyez sur le cote du boitier pour le faire sortir du support.
6Tirez le cote du boitier pour qu'il soit complètement visible.

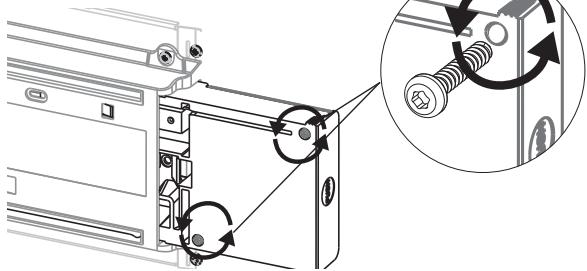

vues de l'arrière

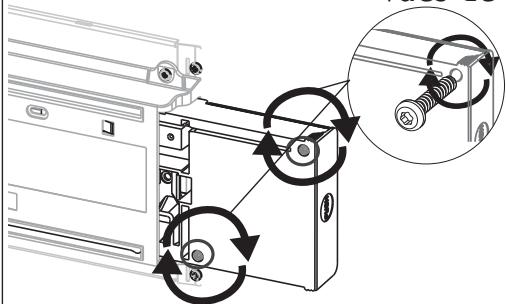

7Retirez et conservez les deux vis de fixation de la partie arrriere du boitier de commande.

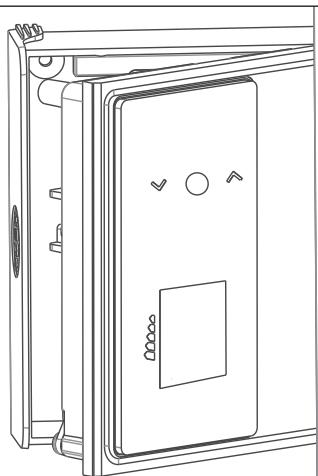

vuede face

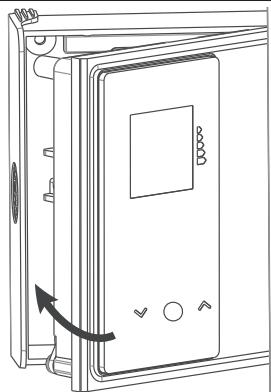

⑧Déboîtez la partie avant du boîtier de commande en la tirant légarement.

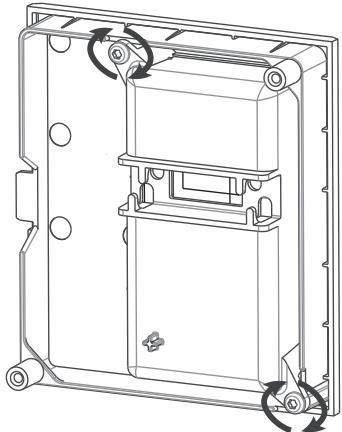

vues de l'arrière
Retournez et dévissez.

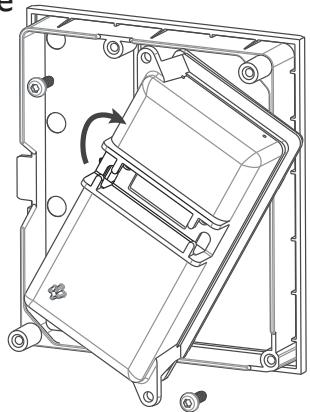

10Pivotez et revissez. Inversez le sens du cable du boitier et replacez-le.
vuede face
11 Repositionnez la partie avant dans la partie arrêté du boîtier de commande.
vues de
12 Remettez en place les deux vis de fixation de la partie arrriere du boitier de commande.
'arrière

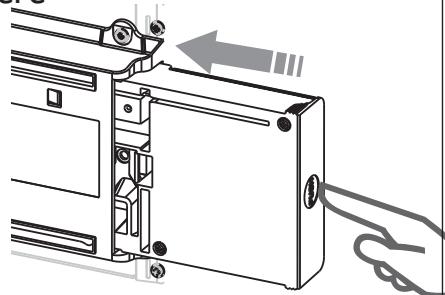

13 Appuyez sur le cote du boitier pour le faire entrer dans le support.

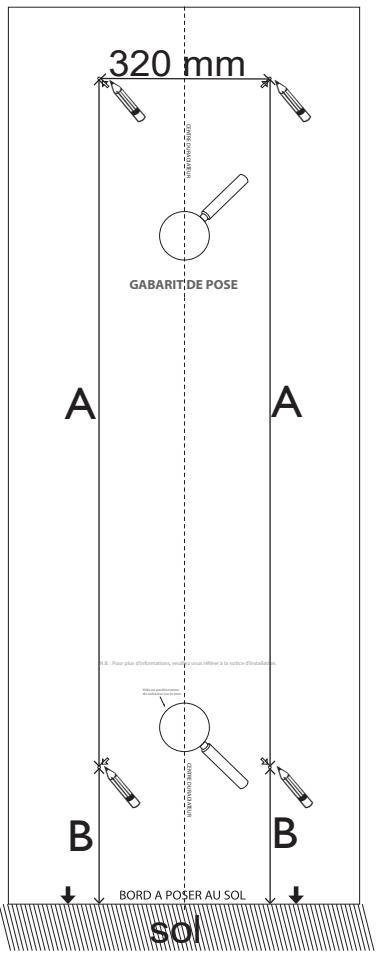

FIXER LES SUPPORTS MURAUX DU MODELE VERTICAL
Prévoyez des chevilles et des vis adaptations à votre type de mur et ayant une tenue minimale de 40kg par point de fixation (les vis et les chevilles ne sont pas fournies).
Utilisez le gabarit de pose.
2 Repérez le milieu du radiateur à l'aide de la ligne en pointillés.
3 Repérez les 4 points de perçage pour la fixation du radiateur et pointez les avec un crayon.
| Puissance | A | B |
| 1000 W | 1025 | 383 |
| 1500 W | 1325 | 263 |
| 1800 W | 1535 | 263 |
4 Percez les 4 troughs de fixation du radiateur et inserez les chevilles.
Insérez les vis dans les chevilles (laissez les vis dépasser de 6 mm maxi).
Positionnez les supports en faisant passer les têtes de vis par les boutonnières.

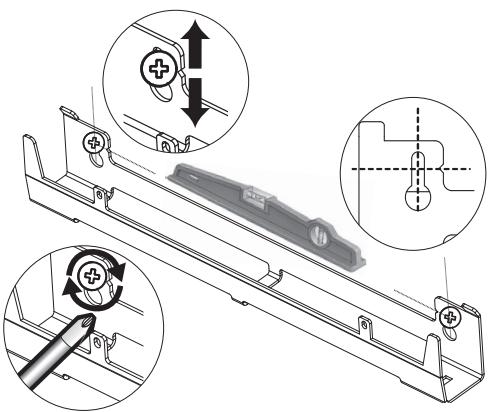

Avant vissage, alignez les repères du support mural bas avec les 2 vis.
Assurez-vous que les supports sont de niveau.
Vissez les supports.
FIXER LE SUPPORT MURAL DES MODELES HORIZONTALS ET BAS
Prévoyez des chevilles et des vis adaptées à votre type de murtant une tenue minimale de 40kg par point de fixation (les vis s chevilles ne sont pas fournies).
Posez le support au sol et contre le mur.

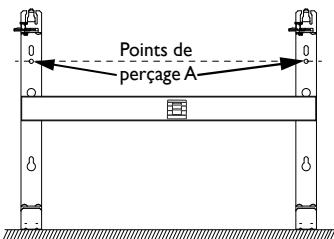

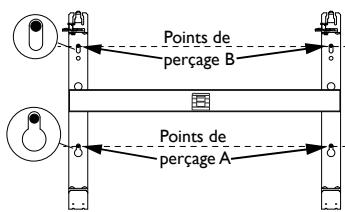

Repérez les points de perçage A. Les points de perçage A donnent la position des fixations inférieures.
Modèle Horizontal
Modèle Bas
③Remontez le support mural en l'alignant avec les points de perçage A pour repérer les points de perçage B.
Les points de perçage B donnent la position des fixations supérieures.
Modèle Horizontal
Modèle Bas
4 Percez les 4 troust et mettez des chevilles. Utilisez des chevilles adaptées à votre type de mur.
5Positionnez et vissez le support mural.
RACCORDER L'APPAREIL
Modèle VERTICAL
Si le boîtier de raccordement électrique est situé au-dessus du support mural bas, pour effectuer le raccordement, passez le cable d'alimentation dans le support. Vous évitez ainsi le pincement du cable.
Modèles Horizontaux et Bas

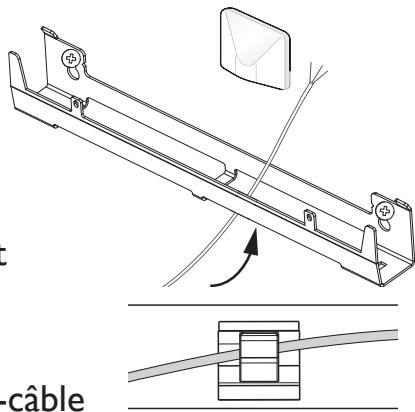

Si le cable est trop long, utilisez le passé-cable situé sur le support mural.
Règles de raccordement
-Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
-L'appareil doit être alimenté en 230V Monophasé 50Hz.
- L'alimentation de l'appareil doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm sans interrupteur intermédiaire.
- Le raccordement au secteur se fera à l'aide du cable de l'appareil par l'intémediaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement à au moins 25 cm du sol.
-Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualifica-tion similaire afin d'eviter un danger.
-Si vous utilisez le fil pilote (fil noir) et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protégier l'alimentation du fil pilote sur ce différentiel.
-Si vous foulez utiliser un délesteur,CHOISSEZ UN DÉLESTEUR à sortie fil pilote ou radiofrequence ou courant porteur. N'utilisez pas de délesteur à coupure d'alimentation secteur afin de ne pas déteriorer le thermostat.

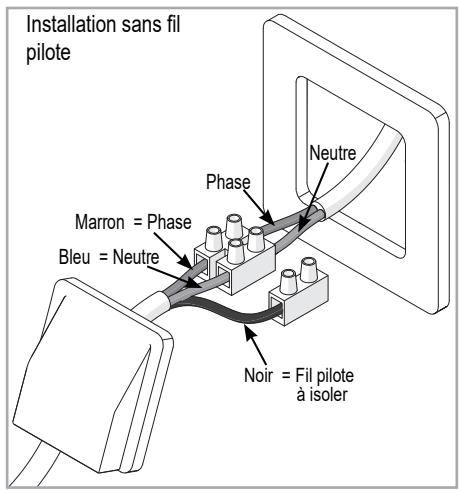

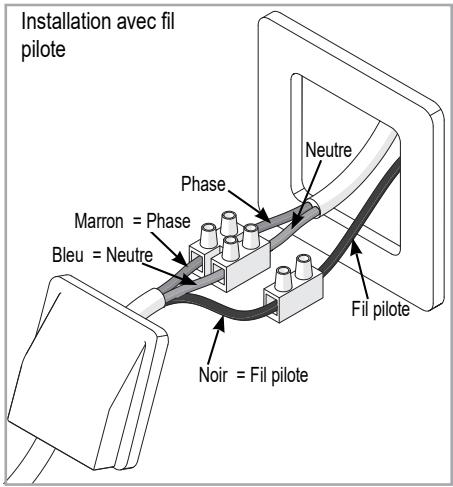

Scheme de raccordement de l'appareil
-Coupez l'alimentation électrique et branchez les fils d'après le schéma suivant :
-Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmeur ou d'un gestionnaire d'énergie.

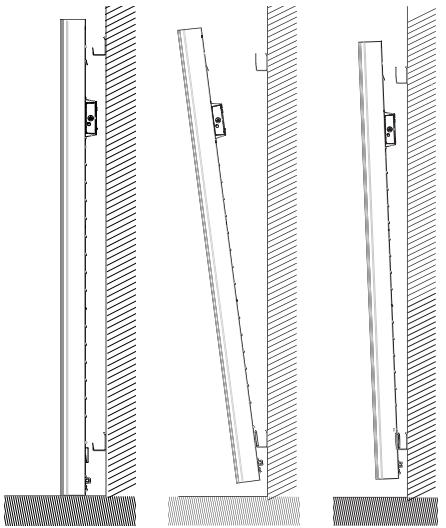

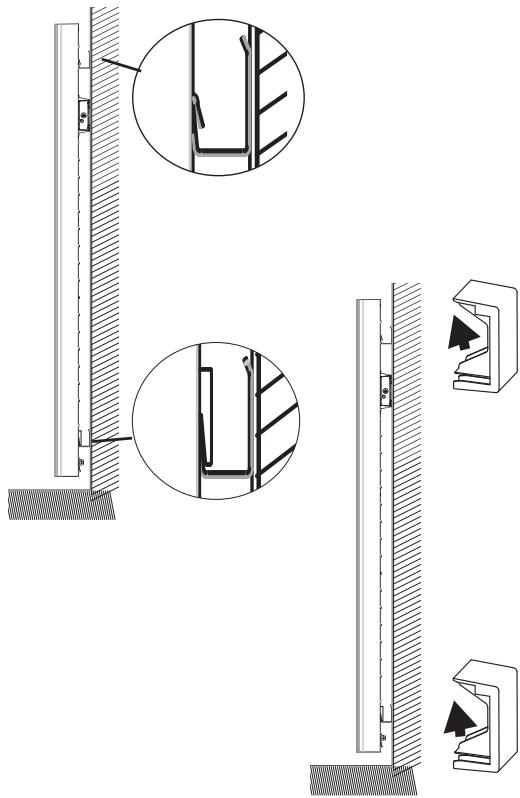

1Placez le radiateur au sol devant les supports muraux.
2Levez le radiateur pour poser les crochets inférieurs du radiateur sur le support mural bas.
Rapproche le haut du radiateur du support mural haut jusqu'au contact.
Levez légarement le radiateur en le maintainant bien droit.
Rapproche le haut du radiateur du mur.
6 Descendez légèrement le radiateur.
Posez les crochets supérieurs sur le support mural haut et les crochets inférieurs sur le support mural bas.
Verrouillez le radiateur sur les supports en clippant les 4 caches plastique pour garantir une bonne fixation.

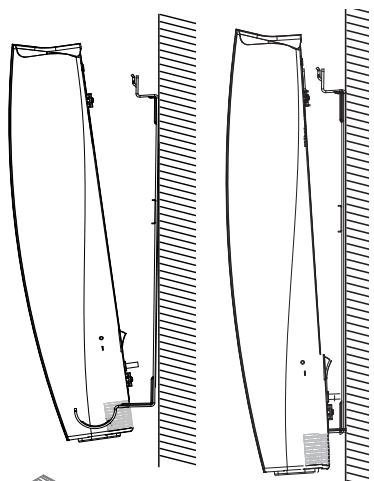

Posez le radiateur sur la partie inférieure du support mural.
2 Ramenez le radiateur vers la partie supérieure du support puis, en le relevant, introduisez le support dans les trous du radiateur.

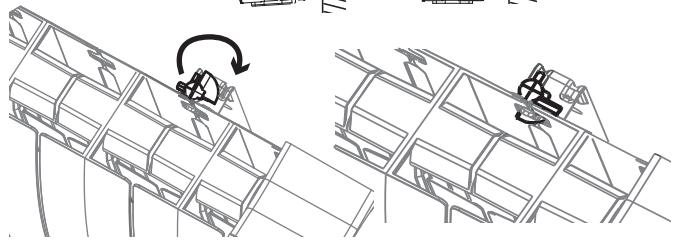

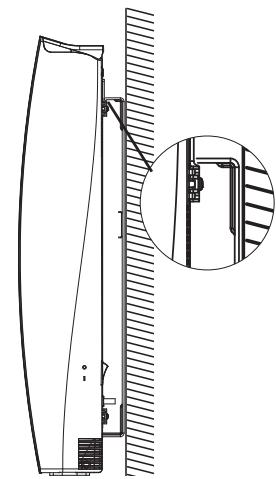

③ Tournez les verrous à l'aide d'un tournevis.
ENTRETIEN
Avant toute action d'entretien, coupez l'alimentation électrique du radiateur.
Pour conserver les performances du radiateur, il est nécessaire, environ 2 fois par an, d'effectuer le dépoussiérage.
Ne jamais utiliser de produits abrasifs et de solvants.
Cet apparéil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après qu'il convient de contacter en cas de fuite d'huile.
Lorsque l'appareil de chauffage est mis au rebut, respecter les reglementations concernant l'élimination de l'huile.
DIRECTIVE RED 2014/53/UE(*)
Par la presente Atlantic Industrie déclare que l'équipement lié référencé ci-dessous est conforme aux exigences essentielles de la directive RED 2014/53/UE.
La déclaration de conformité UE complète de cet équipement est disponible à l'adresse internet suivante : https://www.confort-sauter.com/declaration-de-conformite.
| Désignation : | Radiateur avec carte radio BDIC |
| Modèles : | RFL4H - RFL4V - RFL4B |
éristiques
Bandes de fréquence radio utilisées par l'Emetteur-Récepteur
868MHz à 868.6MHz
868.7MHz à 869.2MHz
869.7MHz à 870MHz
Puisance de radiofrquence maximale :<25mW
Température d'utilisation : mini - 10^ ; maxi +55^ .
Equipement Hertzien de Classe 2 : peut être mis sur le marché et mis en service sans restriction.
Portée radio : de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être alterée en fonction des conditions d'installation et de l'environnement electromagnétique)
La conformité aux normes radio et Compatibility électromagnétique a été vérifiée par l'organisme notificationé 0081 : LCIE France, Fontenay aux Roses
FONCTIONNEMENT DU BOITIER
Mode sélectionné
Température de consigne
Indicateur de consommation
Augmentation T° / Défiler
(Appui long: Défilament rapide)
Validator
(Appui long : Éteindre / verrouiller)
Diminution T° / Défiler
(Appui long : Défillement rapide)
L'INTERRUPTEUR
Un interrupteur Marche/Arrêt est situé à l'arrière de l'appareil.
Utilisez l'interrupteur uniquement pour un arrêt prolongé (hors période de chauffe).
Positionnez l'interrupteur (situé à l'arrière de l'appareil) sur I pourmettre l'appareil sous tension.
Lorsque l'appareil est mis hors tension, un nouveau réglage du jour et de l'heure peut être nécessaire.

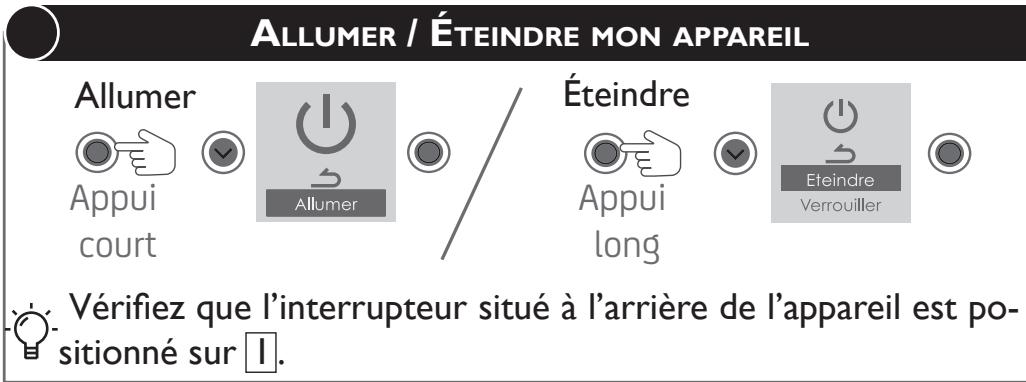

Pour éteindre temporairement l'appareil, utilisez © (appui long).
IÈRE MISE EN MARCHE
Appuyez sur n'importe qu'elle touche pour activer l'écran.
- Réglez l'heure, les minutes, l'année, le mois, le jour
- Les réglages par défaut sont :
Mode PROG (l'appareil suit les programmes enregistrés) ;
- Température de Confort (quand vous étés present) : 19^ C ;
- Température ECO (quand vous étés absent) : 15,5° C ;
- Deux programmes (modifiables).
En fonction du jour et de l'heure, les écrans suivants s'affichent (exemple le lundi):
L'appareil fonctionne sur une plage ECO.
L'appareil fonctionne sur une plage Confort.

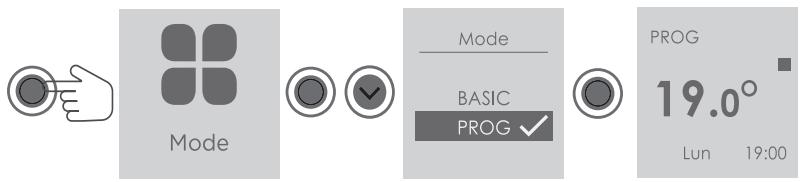

CHOISIR LE MODE DE FONCTIONNEMENT

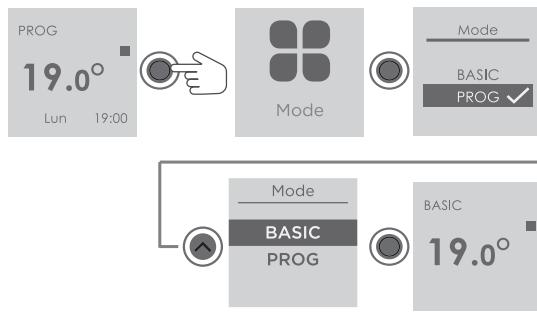

L'appareil propose deux modes de fonctionnement :
Le MODE PROG:L'appareil suit les programmes enregistrres pour chaque jour de la semaine (les programmes sont definite dans le boitier de commande de l'appareil, ou dans l'application Cozytouch ou dans le gestionnaire centralisé).
Le MODE BASIC : l'appareil suit en permanence la température de Confort régée.
PROGRAMMER MON APPAREIL
Je selectionne le MODE PROG
Vou pouvez programmeur jusqu'à 3 plages de température Confort pour chaque jour de la semaine. En dehors des plages Confort, l'appareil applique un abaissement de température dont le réglage s'effectue dans «Abais.T° ECO».

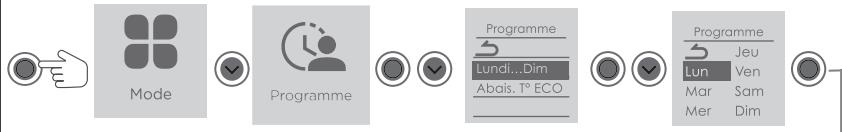

Je modifie ma programmation
Je copie ma programmation sur un ou plusieurs jours
- Pour supprimer une plaque, saisissez une heures de début et une heures de fin identiques.
Les plages ne peuvent pas se chevaucher.
Après une coupure de courant, la programmation est conservede.Un nouveau réglage du jour et de l'heure peut etre nécessaire.
Selectionner les jours souhaités puis se rendre sur COPIER
CHOISIR MA TEMPERATURE DE CONFORT
J'augmente ou je diminue la température. OU
l'ai sélectionné le MODE PROG
mon apparéil affiche PROG :
de 12^ à 28^
mon apparéil affiche PROG ECO :
La température peut être augmentée temporairement (dérogation).
La dérogation prendra fin à la prochaine plage de Confort.
PROG Déroq.
19.0^
Retour à la prog à 15:30
jusqu'à 28^
En PROG ECO, pour modifier la température de Confort de façon permanente, il faut selectionner le Mode Basic, modifier la température, puis selectionner à nouveau le Mode PROG.
l'ai sélectionné le MODE BASIC
de 12^ à 28^
Il faut 6H minimum pour que la température se stabilise dans la piece.

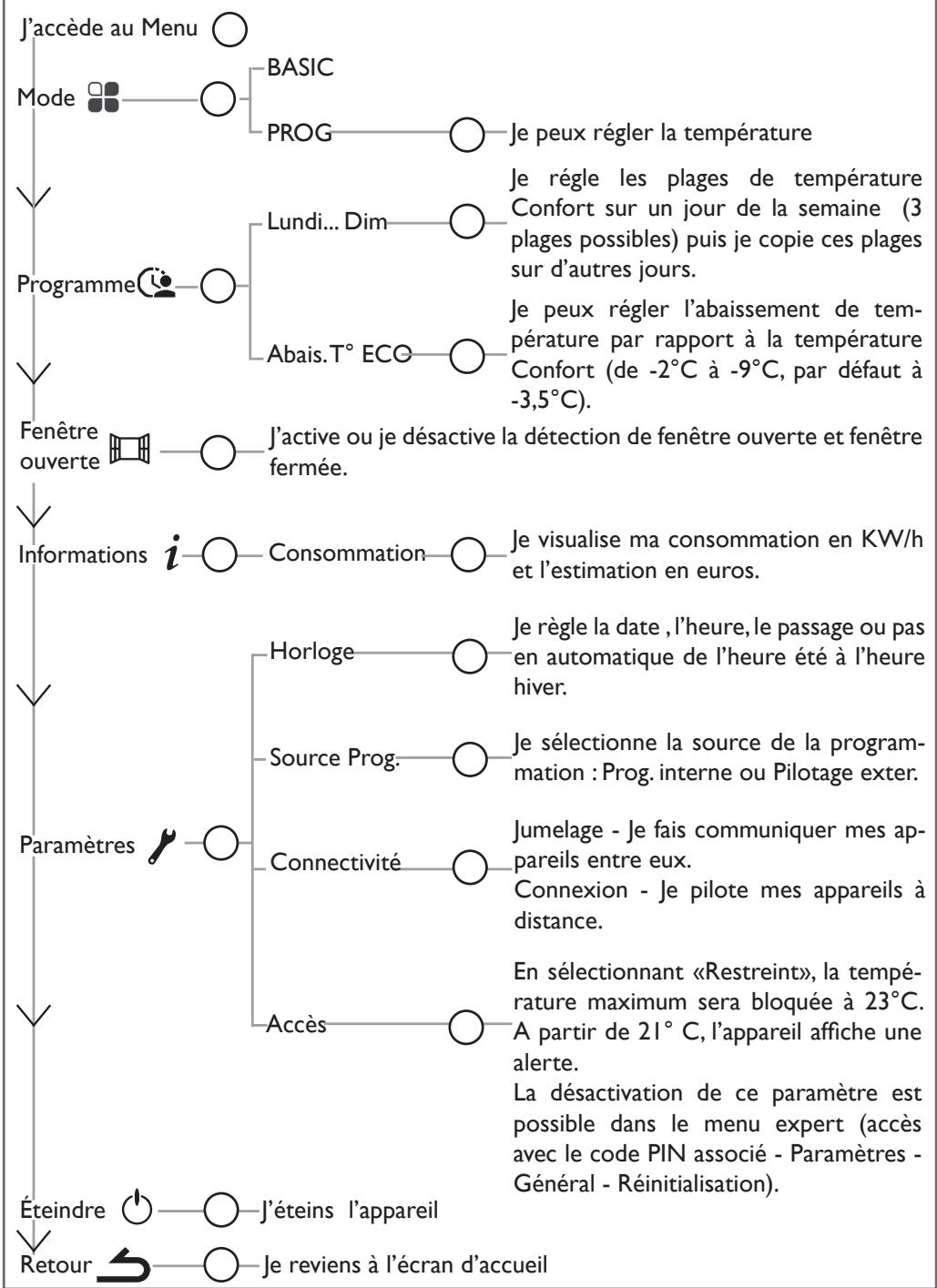

DESCRIPTION DU MODE PROG
Consulter mes consommations
Sur mon apparéil, je peux visualiser la consommation en KW/h ainsi que l'estimation en euros.
Je peux modifier le prix du KW/h.
Fonction fenêtre ouverte
En MODE PROG, la fonction fenêtre ouverte permet de détecter les variations de températures liées à l'ouverture et la fermeture de vos fenêtres. Si vous oubliez d'éteindre votre apparéil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à votre apparéil de chauffer inutillement.
L'appareil passae automatiquement en Hors Gel (7^) lorsqu'il detecte une fenetre ouverte et remonte a la temperture initiale lorsqu'il detecte sa fermeture (le temps de detection est variable). L'appareil reagit aux ouvertures et fermetures de fenetre en fonction de plusieurs variables : la temperture souhaitee dans la piece, la temperture exterieure, la configura tion de l'st installation.
Nous déconseillons l'utilisation de cette fonction dans les couloirs et dans les pieces situées à proximé d'une porte d'entrée donnant sur l'extérieur.
Cette fonction n'est pas disponible en MODE BASIC.
Modifier la température ECO
En MODE PROG, je peux modifier l'abaisement de température par rapport à la température Confort (de -2° C à -9° C). Par défaut, cet abaisement est régé à -3,5° C.
FAIRE COMMUNIQUER MES APPAREILS ENTRE EUX
Les apparêls, situés dans une même piece peuvent être jumelés pour leur permettre de communiquer et partager des informations.
Par exemple, quand plusieurs appareils sont jumelés, un changement de température de consigne, de mode ou de programmation sur un apparéil se réprecute immédiatement sur tous les autres appareils.
De la même manière, si un des apparils de la pierce detecte une fenetre ouverte, il communiquera cette information aux autres appar兼s.
Vous pouvez jumeler jusqu'à 5 apparéils maximum.
Jumeler les apparèils
Pour ajouter un jumeau, il faut annuler le jumelage existant et recommencer l'opération permettant de jumeler tous les apparciels entre eux.
Voir les apparciels jumelés
Annuler le jumelage
GÉRER MON APPAREIL DEPUIS MON SMARTPHONE
Cet apparéil est compatible avec notre Offre Cozytouch® SAUTER.
Accessoires nécessaires :
- Application Cozytouch® SAUTER compatible iOS et Android. Téléchargement gratuite sur App Store® ou Google Play®;
- Bridge Cozytouch® SAUTER, vendu par les distributeurs de notre marque ou sur notre site internet;
Box d'accès à internet
Cette installation vous permet de piloter, programmer, contrôleur votre (vos) apparéil(s) à distance, via un smartphone ou une tablette.
Vouss pouvez par exemple modifier la température de consigne,GERER vos absences en indiquant votre date de return, visualiser la consommation de vos apparciels, changer de mode (MODE BASIC ou MODE PROG),realiser Your programme.
Pour utiliser le MODE PROG, la source de programmation interne doit être seLECTIONnée dans la commande de l'appareil :
Connectez les apparèils
Effectuez toutes les opérations de connexion ou de pilotage à partir de l'application (sui-vez les instructions affichées sur votre smartphone ou votre tablette).
UTILISER UN GESTIONNAIRE CENTRALISED
L'appareil suit les ordres du gestionnaire centralisé de votre installation par liaison Fil Pilote.
Le MODE PROG et la source de programmation «Pilotage externe» doivent être sélectionnés.
Je selectionne le MODE PROG
Je selectionne la source de programmation
Effectuez les opérations de pilotage à partir de votre gestionnaire centralisé (suivez les instructions de la notice de votre gestionnaire centralisé).
Le fil pilote doit être raccordé.
DELESTAGE
Nos apparèils sont compatibles avec différents systèmes de délestage. Vous ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos apparèils. Des coupures franches d'alimentation électrique intempéstives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant.
Lors des périodes de délestage, l'écran indique «Ordre délestage prioritaire» si envoi d'un ordre Arrêt/Délestage, «Ordre prioritaire» si envoi d'un ordre Hors Gel.
L'appareil revient ensuite à son mode de fonctionnement initial.
M'ABSENTER PLUS DE 48 HEURES (HORS-GEL)
Quel que soit le mode choisi, quand vous étés absent plus de 48 H, nous conseillons de seLECTIONner la température Hors Gel (7 ° C). A votre retour, réglez à nouveau la température de consigne pour revenir à un fonctionnement normal.
jusqu'a 7.0°
BLOQUER L'ACCès AUX COMMANDES
Appui long
Fteindre
Verrouiller
Pour déverrouiller, repétez l'opération jusqu'à
Pour acceder aux fonctions avancées du Mode Expert, j'appuie en même temps sur ces deux touches pendant plus de 3 secondes.
Menu
J'AI UN PROBLÈME
| Problème rencontres | Vérifications à faire |
| L'écran du boîtier de commande ne s'allume pas. | Vérifiez que l'appareil est alimenté électriquement.Vérifiez que l'interrupteur situé à l'arrière de l'appareil est en position1. Faites un appui court sur © et sélectionnez «Allumer» |
| La température d'ambiance est différente de celle affichée sur l'appareil. | Il est nécessaire d'attendre 6 heures au minimum pour que la température se stabilise.II est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur l'appareil (un écart de 0,5°C est normal). Dans ce cas, reportez-vous à «Faire d'autres réglages», chapitre «Paramètres - Config. fonction - Calibration T°». |
| L'appareil neCHAUFFE pas. | Si vous étés en programmation, vérifiez que vous étés sur une plage horsaire Confort.Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas coupé le fonctionnement de l'appareil.Vérifiez la température ambiente de la piece : si elle est supérieure à la température de consigne, l'appareil neCHAUFFE pas. |
| L'appareilCHAUFFE tout le temps | Relevez la température en bas à droite de l'appareil (c'est ici qu'est localisée la sonde). Si cette température est inférieure à la température de consigne, alors il est normal que l'appareilCHAUFFE. En cas de différence notable entre la température en bas à droite de l'appareil et la température ambiente de la piece nous给您 conseillons de corriger l'environnement de l'appareil en conséquence. Dans le cas contraire nous vous invitons à vérifier la puisance de l'appareil par rapport aux dimensions de la piece et à son bâti.Assurez-vous également que le produitchauffe un volumefermé (pas de flux d'air venant de pieces non chauffées). En cas de problème (thermostat bloqué...), coupez l'alimentation de l'appareil (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le.Si le phénomène se produit fréquemment, faites contrôler l'alimentation. |
| L'appareil neCHAUFFE pas assez. | Augmentez la température (voir chapitre «Choisir ma température de Confort').Si la température ambiente de la piece n'atteint pas la température de consigne demandée, relevez la température en bas à droite de l'appareil (c'est ici qu'est localisée la sonde). Si cette température est supérieure à la température de consigne, alors il est normal que l'appareil neCHAUFFE pas. |
| Problème rencontres | Vérifications à faire |
| L'appareil nechauffe pas assez. | En cas de différence notable entre la t° en bas à droite de l'appareil et la t° ambiente de la pièce nous vous conseillons de corriger l'environnement de l'appareil en conséquence. Dans le cas contraire nous vous invitons à vérifier que la puissance de l'appareil est conforme aux dimensions de la pièce et à votre bâti. Assurez vous également que le produitchauffe un volume fermé. |
| L'appareil met du temps à chauffer. | La résistance électrique chauffe le fluide qui se met progressive-ment et de façon naturelle en circulation à l'intérieur de l'appareil. Les propriétés d'inertie du fluide font que la température de sur-face de l'appareil n'atteint un niveau optimal qu'au bout de 15 min au minimum, ici suivant la température ambiente et les déperdi-tions de la pièce lors de la mise en chauffe de l'appareil. |
| L'appareil est très chaud en surface. | Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la tem-pérature maximale de surface étant limitée conformément à la normeNF Electricité. Si toutefois vous jugez que votre appareil est en permanence très chaud, vérifie la température ambiente de la pièce. Si celle-ci est supérieure à la température de consigne démandée reportez-vous au paragraphe «l'appareil chauffe tout le temps». Dans le cas contraire l'appareil chauffe à sa juste puissance par rapport à sa puissance et aux dimensions de la pièce. |
| Des traces de salis-sures apparaissent sur le mur autour de l'appareil. | En ambiance polluée, des salissures peuvent apparaitre sur les sorties d'air de l'appareil ou au mur. Ce phénomène est lié à la mauvaise qualité de l'air ambient (fumée de cigarettes, bougies, en-cens, cheminée,...). Il est conseilé dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...). |
| La température de consignee estbloquée à 23°C et un message apparaitdsès 21 °C. | Un accès restreint à été activé dans les paramètres. Pour le désac-tiver, reportez-vous au Menu Expert (voir chapitre «Faire d'autres réglages»), raisissez le code PIN. Sélectionnez «Paramètres, Général, Réinitialisation». |
| L'appareil affiche «Accès refusé». | Vérifiez que l'appareil n'est pas verrouillé (voir chapitre «Bloquer l'accès aux commandes»). Dans le cas contraire, vérifie qu'aucune restriction n'est activée (voir chapitre «Faire d'autres réglages - Para-mètres - Restrictions»). |
| Le Menu Expertn'est pas accessible. | Vous avez enregistré un code PIN 3 chiffres. Vous doivent saisir votre code pour acceder au menu Expert (voir «Faire d'autres réglages»). |
| L'appareil ne suit pas les ordres deprogrammation interne. | Vérifiez que la date et l'heure sont régées.Vérifiez que l'appareil est en Mode PROG et que la programma-tion interne est sélectionnée. |
| Problème rencontres | Vérifications à faire |
| L'appareil ne suit pas les programmes de température Confort définis dans l'application Cozytouch SAUTER. | Sur l'appareil, vérifie que la date et l'heure sont régées, que l'applareil est en Mode PROG et que la programmation interne est sélectionnée.Vérifiez la connexion à partir de l'application Cozytouch (l'écran de l'applareil clignote). |
| L'applareil ne répond pas aux ordres du fil pilote. | Assurez-vous de la bonne utilisation de la centrale de programmation/gestionnaire centralisé (voir notice d'utilisation de la centrale).Vérifiez que l'applareil est en Mode PROG et source de programmation « Pilotage ext.» (voir chapitre «Utiliser un gestionnaire centralisé»).Vérifiez la transmission correcte des ordres de programmation. Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires.Lé délambda be basculément du mode Confort vers le mode Eco est de l'ordre de 12 secondes.Lé délambda be basculément du mode Confort -1/-2 vers Confort est de l'ordre de 5 minutes. |
| Confort | Eco | Hors gel | Arrêt du chauffage délestage | Confort-1°C | Confort-2°C | |
| Signal à transmettre | — | — | — | — | ←5′3″ | ←5′7″ | |
| Mesure entre le fil pilote et le neutre | 0 volt | 230 volts | -115 volts négative | +115 volts positive | 230 volts pendant 3 s | 230 volts pendant 7 s | |
| L'applareil affiche «Délestage/Arrêt prioritaire» | L'applareil reçoit un ordre prioritaire sur son fil pilote. Déconnec-tez le fil pilote. | |
| L'applareilCHAFFE alors que la fenêtre est ouverte. | Il peut y avoir un laps de temps entre l'ouverture de la fenêtre et l'arrêt de laCHAFFE (environ 15 min). En cas de températures ex-terieures douces ou suivant la configuration de la piece le passage en Hors Gel peut s'avérer plus long (c'est la sonde de l'applareil qui détecte la chute de température et déclenché le HG). Si la tempéra-ture de la piece chute sous 7°C, l'applareilCHAFFE. | |
| Un applareil «jume-lé» ne communique pas avec les autres appliceils «jumelés». | Le nombre maximum d'applareils pouvant être jumelés est de 5. La portée maximum est de 100 à 300 m champ libre / 20 m si 2 dalles ou parois de béton.Vérifiez que l'applareil est bien jumelé (voir chapitre «Faire com-muniquer mes appliceils entre eux»). En cas d'échec, supprimer le jumelage des appliceils et faire une ré-initialisation des connexions (voir chapitre «Faire d'autres réglages»). Renouvelez ensuite l'opération de jumelage. | |
| Problème rencontres | Vérifications à faire |
| L'appareil ne se connecte pas à l'application. | La portée maximum entre le bridge Cozytouch et l'appareil est de 100 à 300 m champ libre / 20 m si 2 dalles ou parois de béton. Le nombre maximum d'appareils par piece pouvant être connec-tés est de 5. Supprimer l'appareil de l'application et faire une réinitialisation des connexions dans le Menu Expert (voir chapitre «Faire d'autres ré-glages»). Renouvelez ensuite l'opération. |

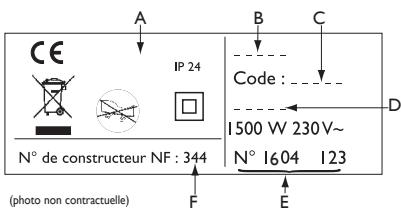

Si vous n'vez pas réussi à résoudre votre problème, contactez votre distributeur. Munissez-vous des références de l'appareil. Elles sont situées sur le côte de l'appareil. Mesurez la température de la pierce.
A Normes, labels de qualité
B Marque commerciale
C Code commercial
D Références de fabrication
ENo de série
F N° de constructeur
Le Code commercial (C) et le Numéro de série (E) identifié auprès du constructeur l'appareil que vous venez d'acquerir.
Points de collecte sur www.quefairemedesches.fr
Privilégiée la réparation ou le don de toute yourself
CHARACTERISTIQUES TECHNIQUES
| Références du modele | RFL4H - RFL4V -RFL4B |
| Caracteristique | Symbole | Valeur | Unité |
| Puisance thermique |
| Puisance thermique nominale | P nom | 0,5 à 2500 à 2000 | kW W |
| Puisance thermique minimale | P min | 0,0 0 | kW W |
| Puisance thermique maximale continue | P max,c | 2,0 2000 | kW W |
| Consommation d'électricité auxiliaire |
| A la puissance thermique nominale | el max | 0,000 | kW |
| A la puissance thermique minimale | el min | 0,000 | kW |
| En mode veille | el sb | 0,00058 0,581 | kW W |
| | | |
| Type de contrôle de la puissance thermique / de la température de la pièce |
| Caracteristique | Unité | Information complémentaire |
| Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire. | oui | |
| Autres options de contrôle |
| Contrôle de la température de la pièce, avec détecteur de présence. | non | (*) : sur modèles horizon-taux et verticaux |
| Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte. | oui | |
| Option de contrôle à distance. | oui | |
| Contrôle adaptif de l'activation. | non | |
| Limitation de la durée d'activation. | non | |
| Capeur à goble noir. | non | |
| Coordonnées de contact | Idem étiquette signalétique |
- La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
SAUTER assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et interêts.
- Les frais de mains d'oeuvre, de déplacement et de transport sont à la charge de l'usage.
- Les détiérations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
- Les dispositions des générantes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
- Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installer, en y joignant votre facture d'achat.
lechoix 100% tranquillitéà partir de 35€
Avec Garantie+,vous bénéficiaz:
- d'une extension de garantie de 3 ans
-
de services premium incluant :
-
en cas de besoin : un dépannage à domicile, pièces et main-d'oeuvre incluses
- des conseils personalisés,
- des rappels d'entretien
ENREGISTREZ VOS PRODUITS
sur www.confort-sauter.com
0977424242
Service gratuite ^+ prix appel
Avant d'appeler SAUTER Service, munissez-vous des informations suivantes indiquées sur la plaque signalétique située sur le (:oté de l'appareil.
*du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00
Pour toute information complémentaire, rendez-vous sur www.confort-sauter.com
Type de l'appareil :
N^ de série :
Date d'achat:
Cachet du revendeur
