MODE D'EMPLOI AGORIS 5890DN/BDN SAGEM

Livret d'utilisation

BIENVENUE

Vou venez d'acquérir un terminal de communication de nouvelle génération de marque SAGEM et nous vous félicitons de votrechoix. A la fois apparéil multifonction capable de télécopier, d'imprimer, de copier ou également de scanner et de plus terminal ouvert à la communication sur Internet, votre apparéil saura répondre à vos besoin professionnels les plus exigeants.

Nous vous invitons vivement à consacrer un peu de temps à la lecture de ce manuel afin de pouvoir exploiter au moins les nombreuses possibités de votre terminal.

Pour vous comport et votre sécurité, nous vous engage ons à dire attentivement le paragraphe CONSIGNES DE SÉCURITÉ au chapitre Sécurité.

Ce livre d'utilisation présente le modele :

Modèle	Equipement
5890dn/5890bdn1	• Scanner couleur recto/verso • Modem fax (noir&blanc) 33,6 kbps et data 56 kbps • Imprimante laser recto/verso réseau 35 ppm (noir&blanc) • Emission / réception de SMS • Copieur recto/verso noir&blanc • LAN 10/100 Base T • Kit PC réseau • lecteur clé USB

Il conjuge puissance, convivialité et simplicité d'utilisation, grâce à son écran en couleurs, son navigateur, son accès multitâche et son réseau à accès direct.

Ouvert sur l'Internet, votre terminal permet :

• d'émettre et receivevoir des fax vers des E-mail grâce au F@x to E-mail,
• d'envoyer et receivevoir des E-mail,
• d'envoyer des SMS.

Vous pouvez également imprimer aux formats PCL® 6, KPDL/SGScript 3 (émulation du langage Postscript® niveau 3) en noir&blanc.

Listedaccessores

La liste d'accessoires complémentaires suivant est proposée pour ces terminaux :

• Carte répertoire.
  Bacs papier 500 pages.
  Kit PC Companion Suite Pro LH.

\section*{Caracteristiques des consommables}

Reportez-vous à l'avant dernière page pour connaître les caractéristiques des consommables.

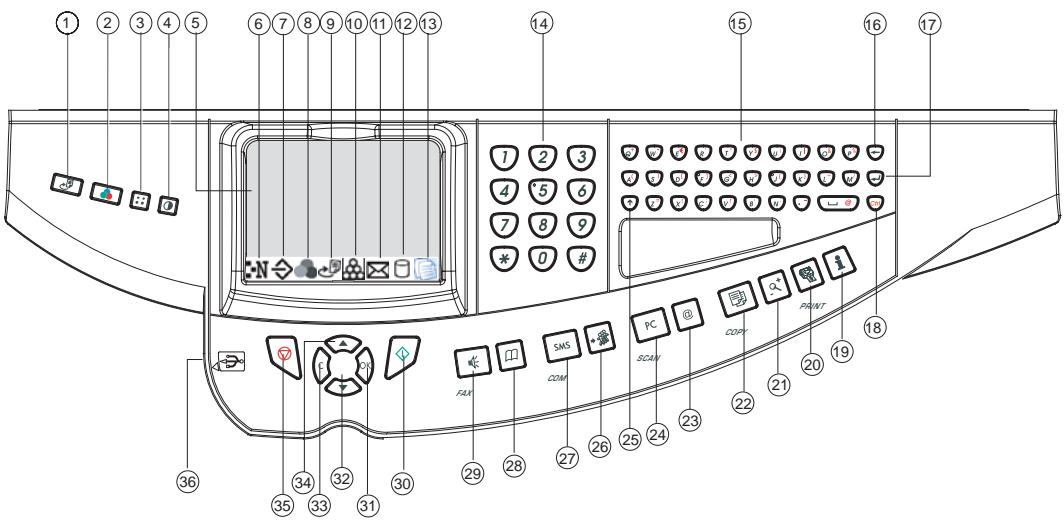

1. Touche : analyse/copie recto/verso.
2. Touche : sélection du mode couleur.
3. Touche : résolution d'analyse.
4. Touche : réglage du contraste.

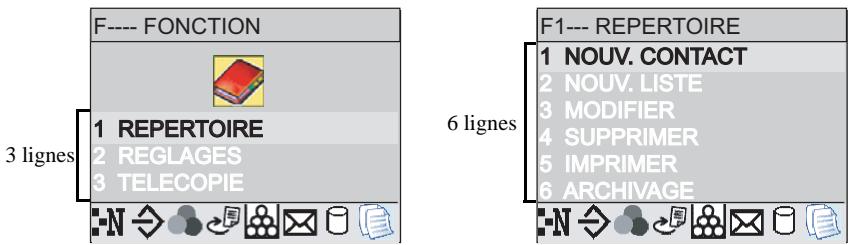

5. Ecran graphique couleur.
6. Indicateur de Résolution d'analyse.
7. Icône de "Ligne":

Allumée : communication en cours.
Clignotante : établissement de communication.

1. Icône mode couleur :

Allumée : mode couleur activé.
Eteinte : mode couleur désactivé.

1. Indicateur d'analyse/copie Recto/Verso :

Allumé : mode recto/verso activé.
Eteint : mode recto/verso désactivé.

1. Indicateur réserve de Toner :

Allume: fin de toner,
Clignotant: approche de fin de toner.

1. Icone réception de message (SMS ou piece jointe)
2. Indicateur d'occupation mémoire.
3. Indicateur de documents à imprimer.
4. Clavier numérique.
5. Clavier alphabetique.
6. Touche : efface le caractère situé à gauche du curseur.
7. Touche : entrée ou passage à la ligne suivante.
8. Touche Ctrl: accès aux caractères spéciaux.
9. Touche : aide à l'utilisation du terminal.
10. Touche : impression des photos.

11. Touche ^+ : réduire ou agrandir.

12. Touche : copie noir et blanc.

13. Touche @ : scan to e-mail (émission de fax Internet).

14. Touche PC : scan to PC / scan to FTP / scan to Disk.

15. Touche ↑ : Shift.

16. Touche : diffusion multi-destinataires (fax, e-mail ou SMS).

17. Touche SMS: envoi d'un SMS (Short Message Service).
18. Touche : accès au repertoire et aux numérios abrégés.
19. Touche prése de ligne manuelle, écoute de la tonalité lors de l'émission d'un fax.
20. Touche : émission de fax.
21. Touche OK: valide la seLECTION affichée.
22. Touche : accès au menu et navigation dans les menus vers le bas.
23. Touche C:retour au menu precedent et correction de la saisie.
24. Touche : navigation dans les menus vers le haut.
25. Touche : arrêt de l'opération en cours.
26. Prise USB.

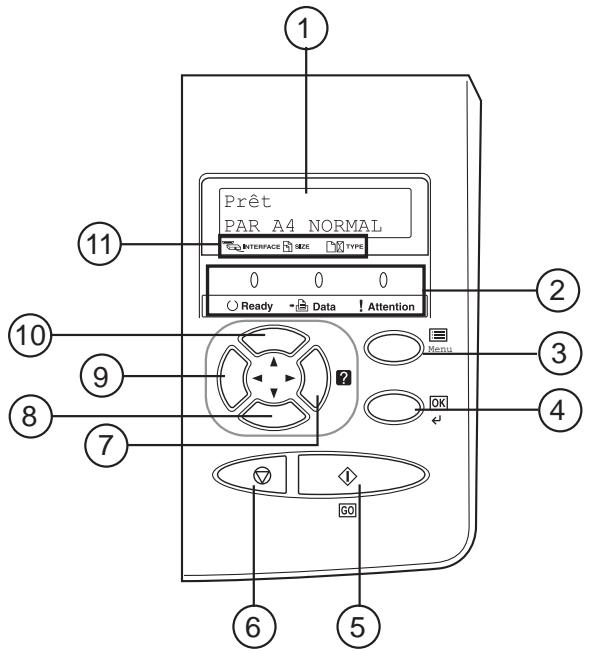

Pupitre impression

1. Ecran LCD du pupitre.
2. Etats des voyageants

Voyant ATTENTION :

Allumé: Indique qu'un problème ou une erreur est survenu (bourrage papier par exemple).

Clignotant : Indique que l'imprimante a besoin d'une opération de maintenance ou qu'elle est en préchauffage.

Voyant READY:

Allumé: L'imprimante est prete. Elle imprime les données reçues.

Clignotant : Indique une erreur.

Eteint: Indique que l'imprimante est au repos. Les données sont reçues mais non imprimées (voir touche GO).

Voyant DATA :

Allumé: Indique que les données sont traitées ou mises dans la carte mémoire,

Clignotant : Indique que le transfert de données est en cours.

1. Touche MENU : Permet d'acceder au menu de l'imprimante ou d'en sortir.

2. Touche OK : Valide les valeurs numériques et les autres sélections.

3. Touche GO: Reprise ou mise au repos de l'imprimante.
4. Touche CANCEL : Permet d'annuler une tâché d'impression.
5. Touche : Permet de naviguer dans les sous menus, de faire certains réglages et d'afficher des messages d'aide lors de certaines erreurs.
6. Touche : Permet de naviguer dans les menus et de déprérenter les valeurs numériques.
7. Touche : Permet de naviguer dans les sous menus, de faire certains réglages.

8. Touche : Permet de naviguer dans les menus et d'incrementer les valeurs numériques.

9. Indicateur TYPE : Indique le type du papier utilisé dans le bac.

Indicateur : Indique la taille du papier utilisé dans le bac.

Indicateur : Indique l'interface utilisée (PAR, USB, RES et --).

SOMMAIRE

1 INSTALLATION 1-1

Installation de votre terminal 1-1

Conditions d'emplacement 1-1

Déballage des éléments 1-4

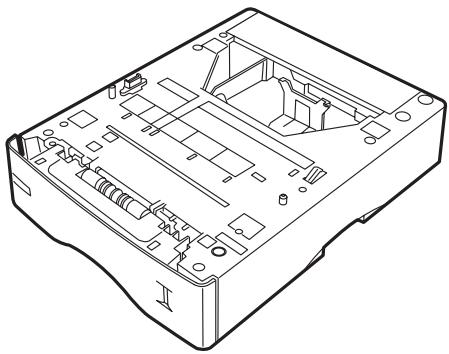

Déballage du bac papier supplémentaire (Selon option) 1-4

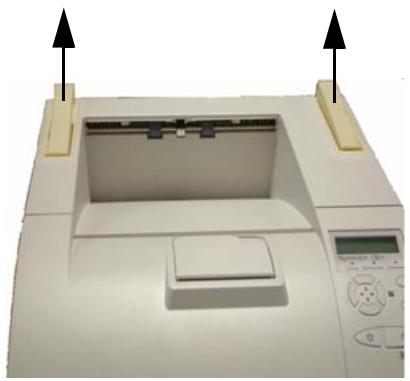

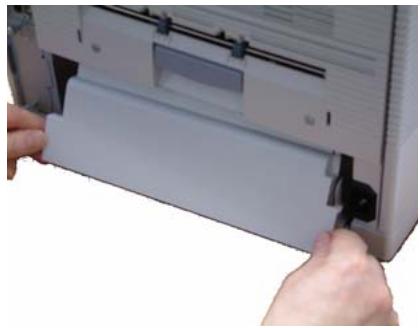

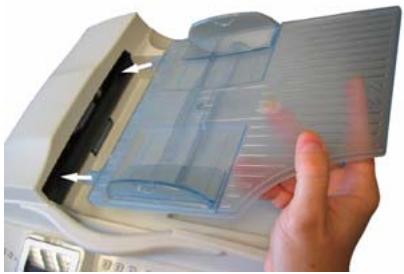

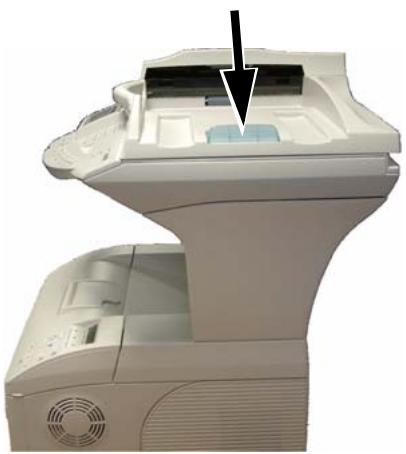

Déballage du scanner et de l'interface équipée 1-5

Déballage de l'imprimante 1-6

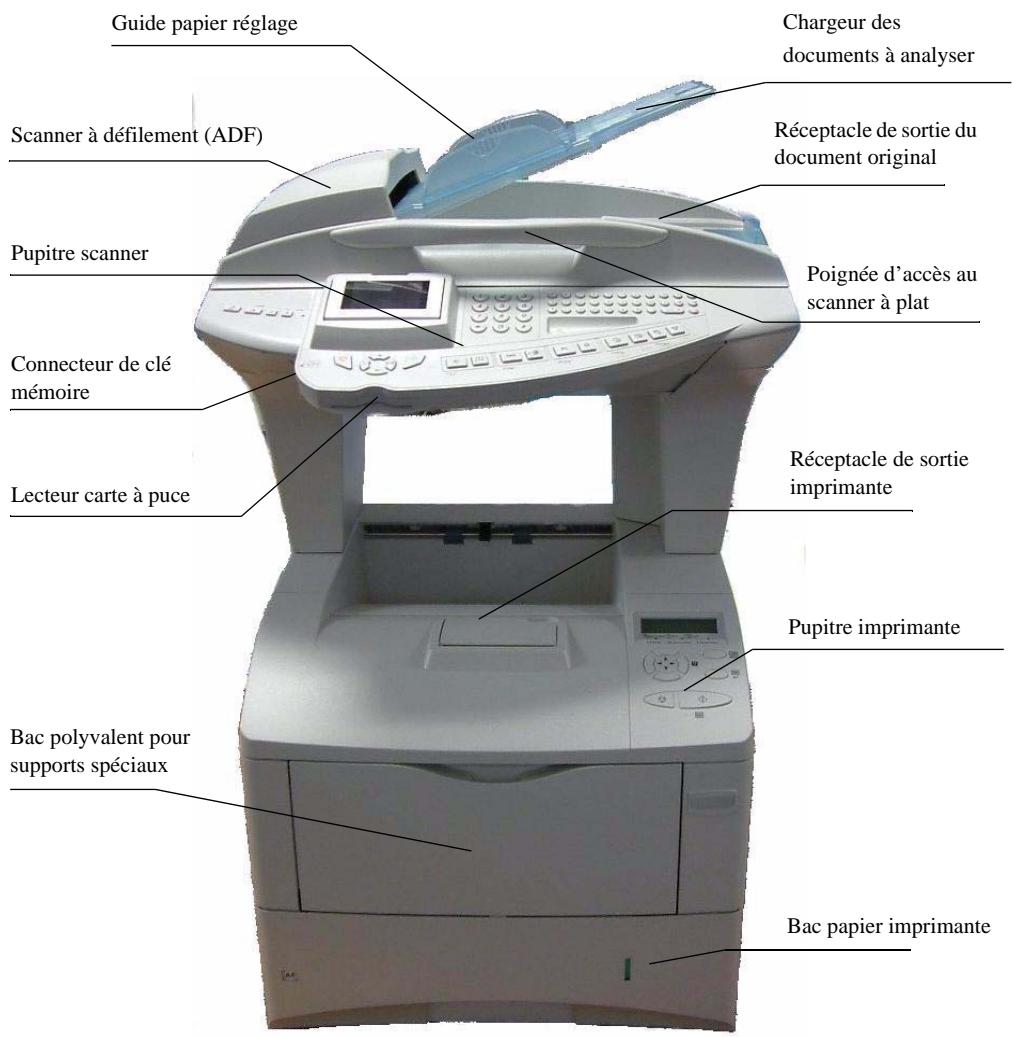

Description du terminal multifonctions 1-7

Installation du terminal 1-8

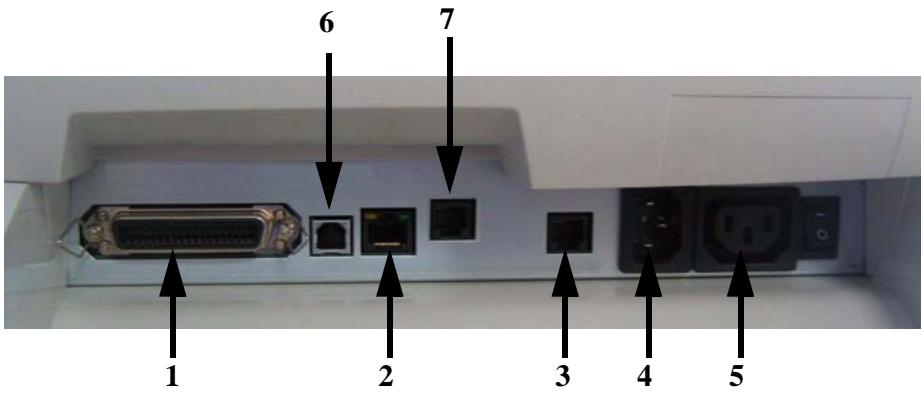

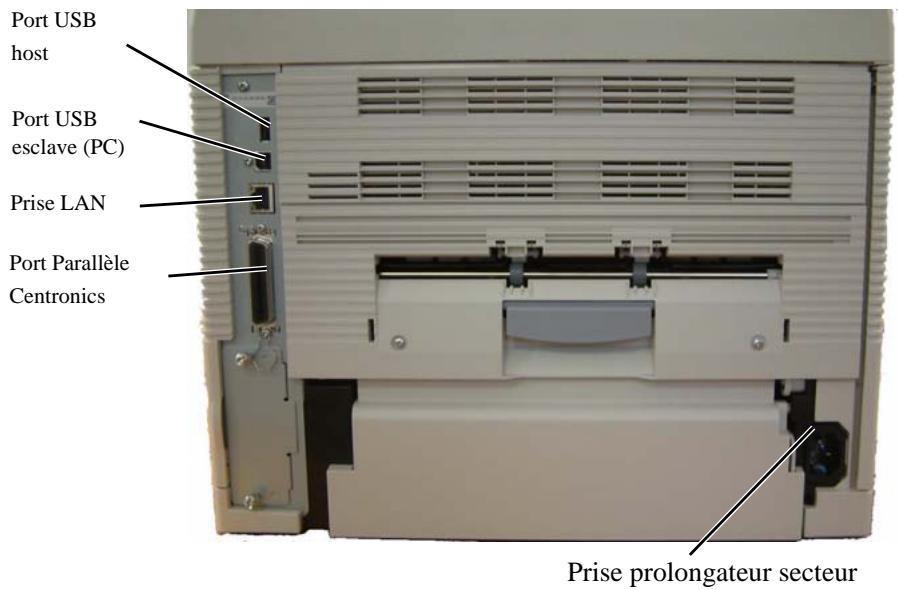

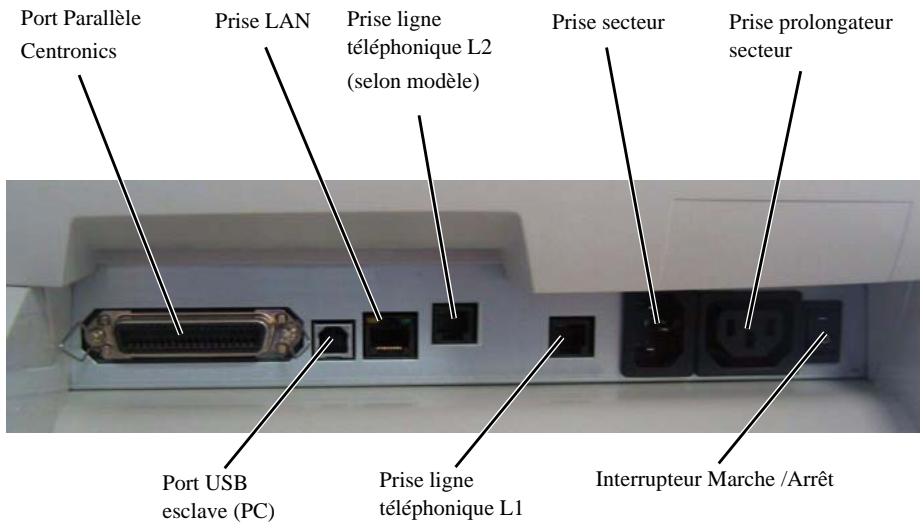

Connexions 1-11

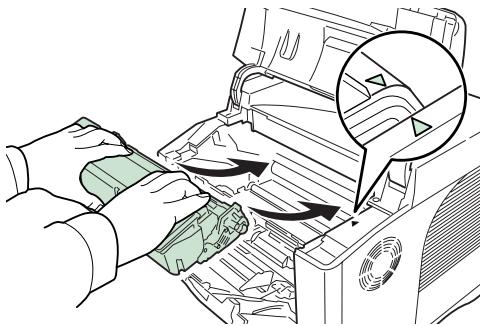

Installation des consommables 1-12

Chargement du papier 1-15

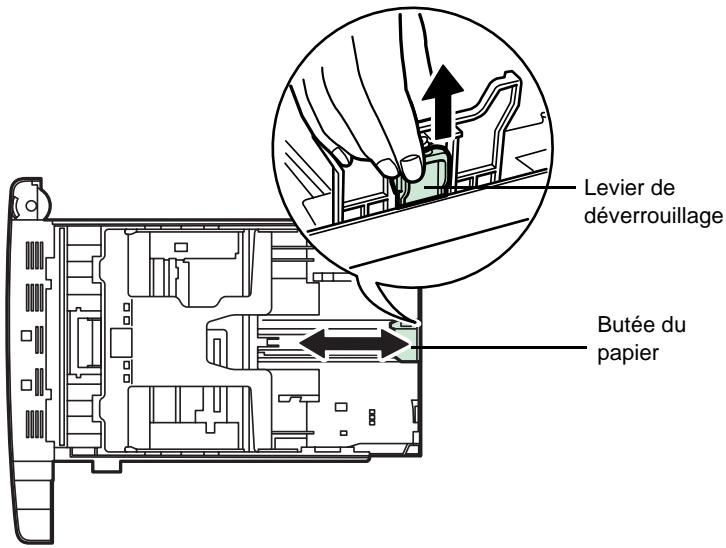

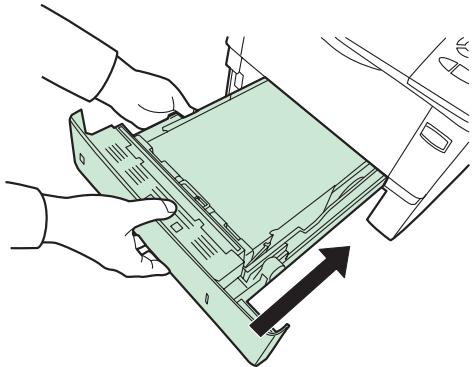

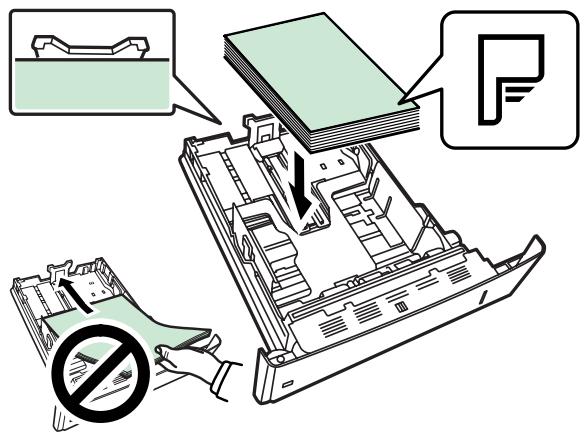

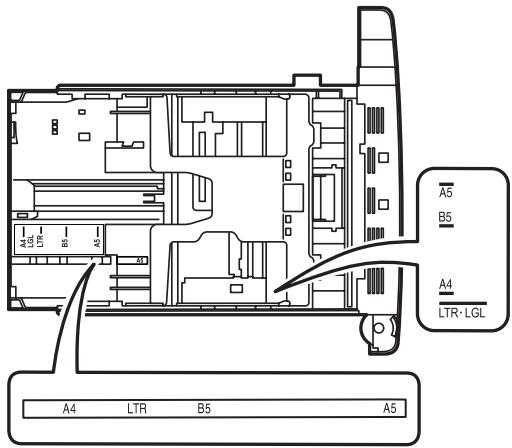

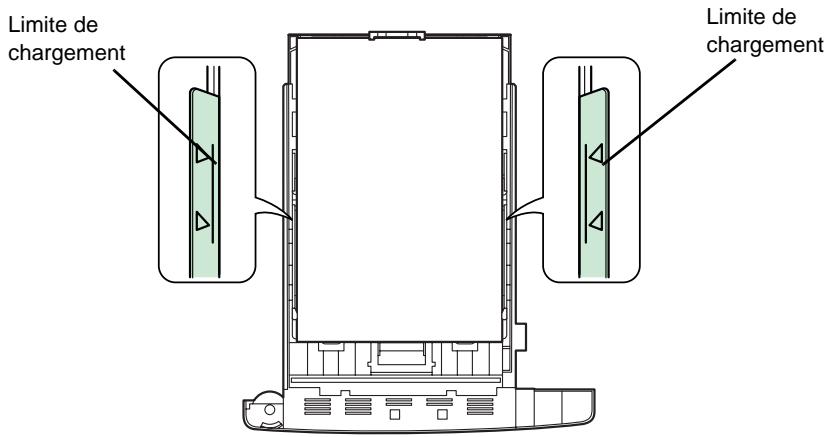

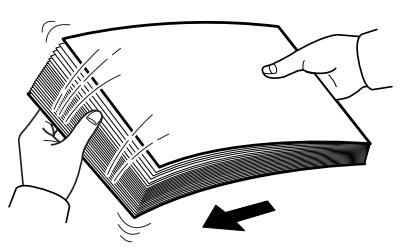

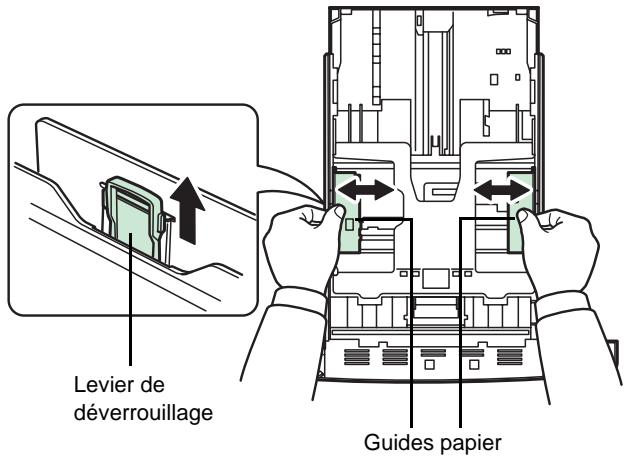

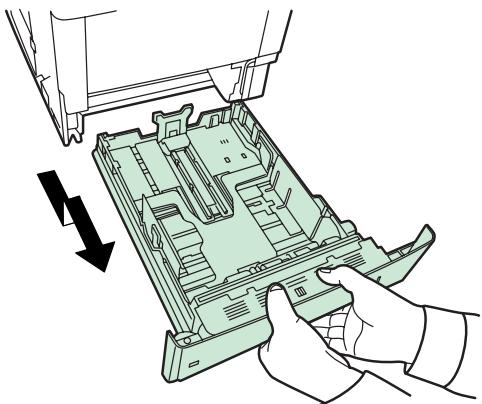

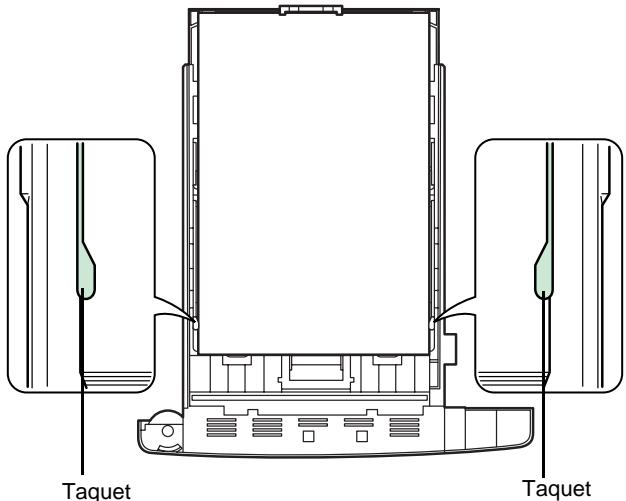

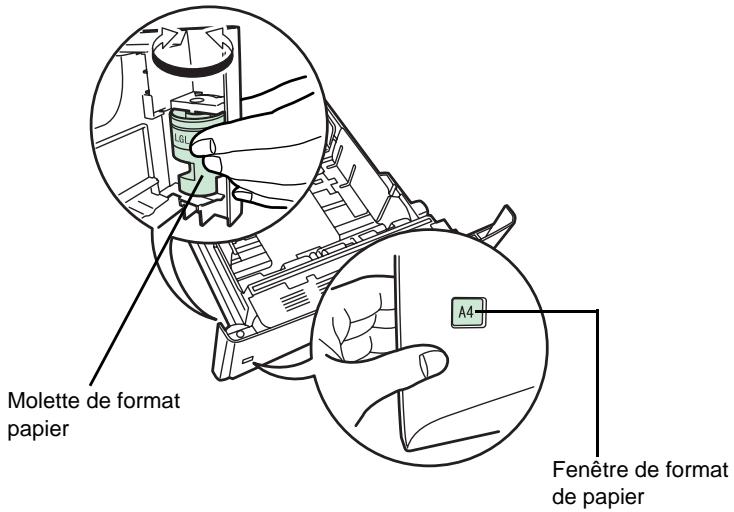

Chargement de papier dans la cassette 1-15

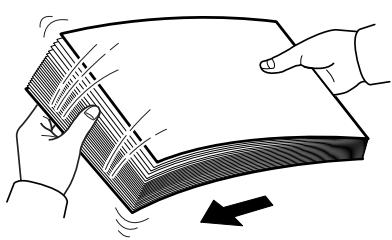

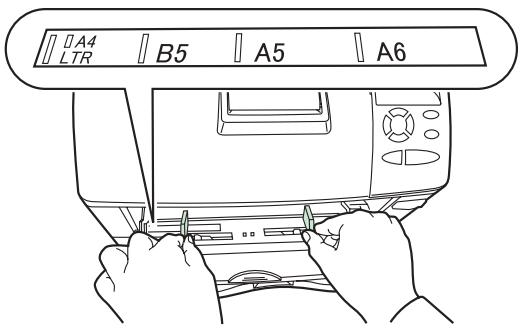

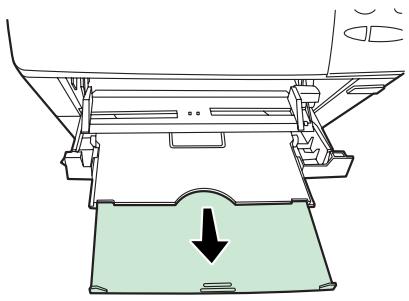

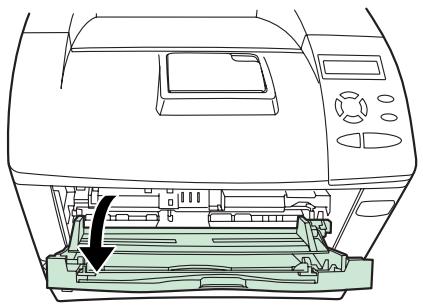

Chargement de papier dans le bac multifonction 1-21

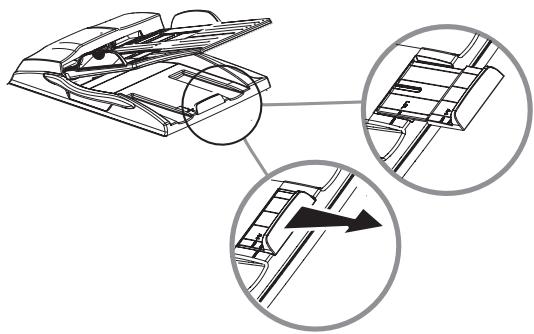

Réglage du réceptacle de sortie du document original 1-23

Raccordements muraux 1-24

Raccordement téléphonique et Lan 1-24

Raccordement secteur et mise sous tension 1-24

Configuration du pilote d'impression 1-25

2 PRISE EN MAINS RAPIDE 2-1

Principes de navigation du pupitre scanner 2-1

Présentation 2-1

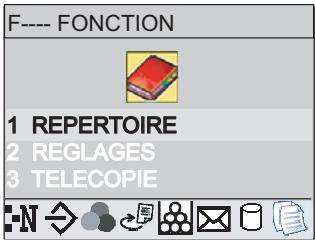

L'accès aux fonctions 2-3

Guide des fonctions 2-5

Principes de navigation du p提供优质 impression 2-10

Navigation dans les menus 2-10

Accès aux fonctions 2-12

Guide des fonctions 2-12

3 CONFIGURATION 3-1

Paramétrages généraux 3-1

Avant émission 3-2

Avant réception 3-5

Paramètres techniques 3-9

Réglages réseau local 3-11

Réglages réseau local 3-11

Réglages fonction impression 3-15

Configurationàdistance 3-16

Messagerie et Internet 3-17

Paramètres d'initialisation 3-17

Réglages 3-20

Connexion Internet 3-23

Inhiber la fonction Internet 3-24

Service SMS 3-24

Paramètres SMS 3-24

Envoyer un SMS 3-25

Effacer un SMS 3-26

Réception de SMS 3-26

3-27

4 RÉPERTOIRE 4-1

Création de fiches de correspondants 4-2

Ajouter une fiche 4-2

Creation de listede correspondants 4-4

Ajouter une liste 4-4

Ajouter ou supprimer un correspondant d'une liste 4-5

Consulter une fiche ou une liste 4-6

Modifier une fiche ou une liste 4-6

Supprimer une fiche ou une liste 4-7

Imprimer le repertoire 4-7

Importation d'un repertoire 4-7

Champs du fichier 4-7

Procedure 4-9

Exportation d'un repertoire 4-10

4-10

Paramètrage 4-10

Acces aux correspondants du serveur 4-11

Ajout d'un correspondant du serveur

Dans I'annuaire local 4-11

5 UTILISATION 5-1

Envoyer 5-1

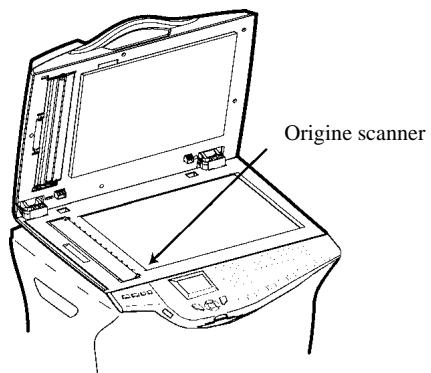

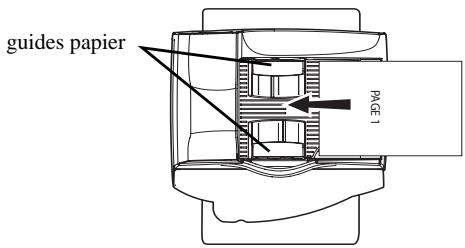

Mise en place du document 5-1

Choisisr la résolution / le contraste 5-2

Numéroter 5-3

Emission par le réseau téléphonique (RTC) 5-5

Emission par Internet et Réseau 5-7

Scan to email en noir et blanc 5-7

Scan to email en couleur 5-7

Text to email 5-8

Scan to FTP 5-9

Scan to Disk 5-10

File d'attente d'émission 5-11

Arrêt d'une émission en cours 5-13

Recevoir 5-13

Réception via le réseau téléphonique (RTC) 5-13

Réception via Internet 5-13

Photocopier 5-14

Copie locale 5-14

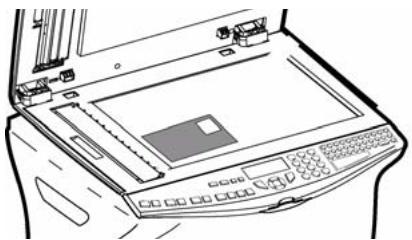

Description du mode ID card 5-16

Réglages particuliers pour la copie 5-18

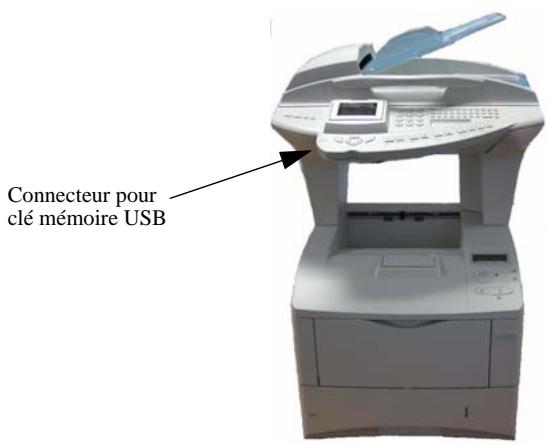

Utilisation de clés mémoires USB 5-21

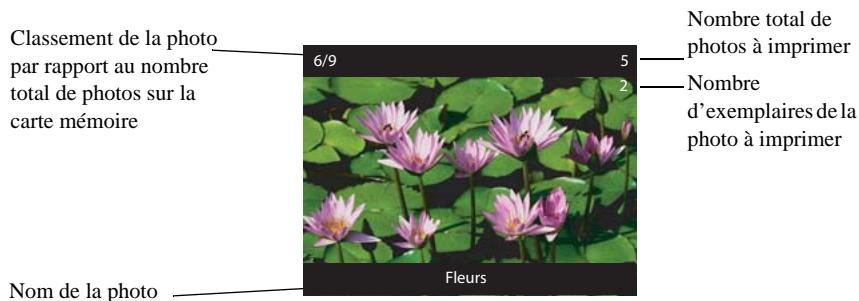

Imprimer une photo depuis une clé mémoire USB 5-22

Imprimer un document depuis une clé memoire USB 5-24

Enregistrer un document sur une clé memoire USB 5-25

Archiver un fax sur une clé mémoire USB 5-26

Analyse de la clé memoire USB 5-27

Autres fonctions 5-28

Journaux 5-28

Impression du guide des fonctions 5-28

Impression des réglages 5-29

Compteurs 5-29

Le dépôt et la relève 5-29

Verrou 5-31

Code departement 5-33

Gestion par I'administrateur 5-33

Utilisation des codes département par un service 5-36

Code de facturation 5-37

Saisie du code de facturation 5-37

Gestion des BAL 5-38

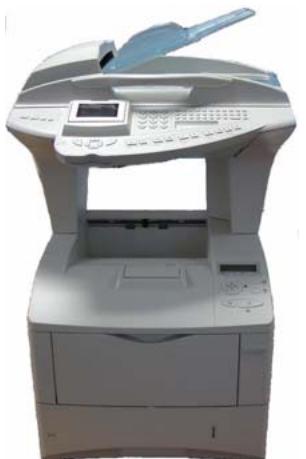

6 MAINTENANCE 6-1

Entretien 6-1

Généralités 6-1

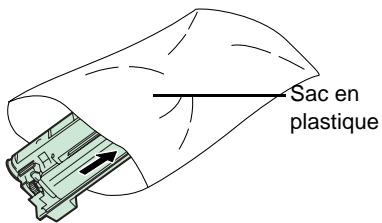

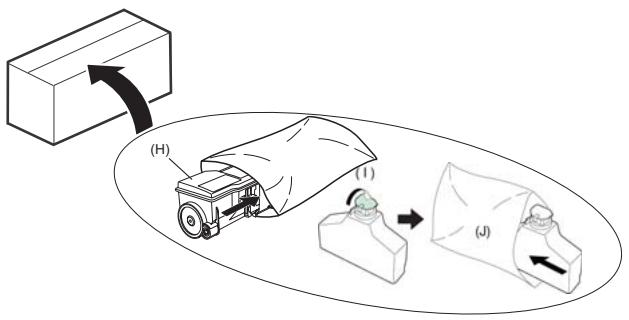

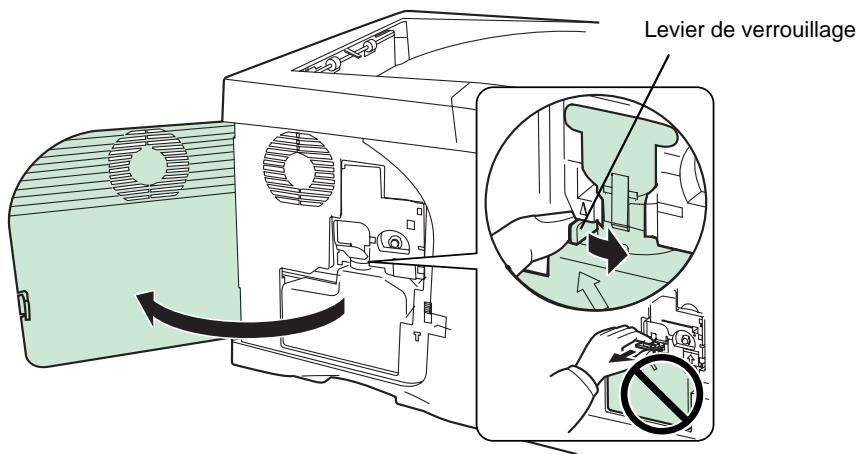

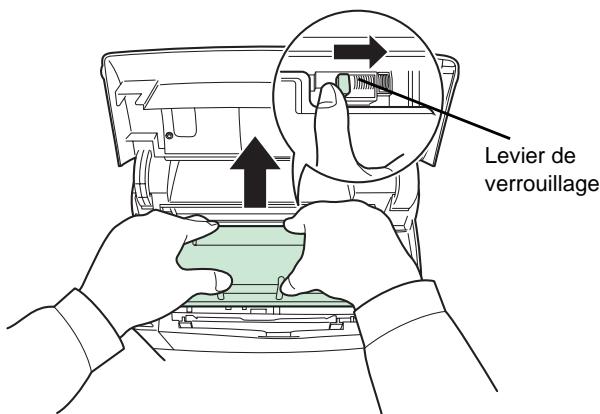

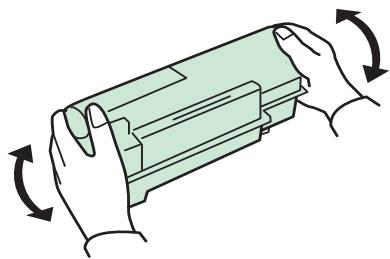

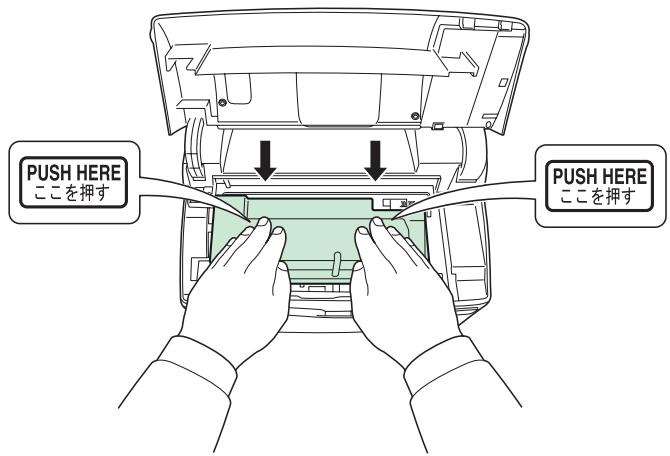

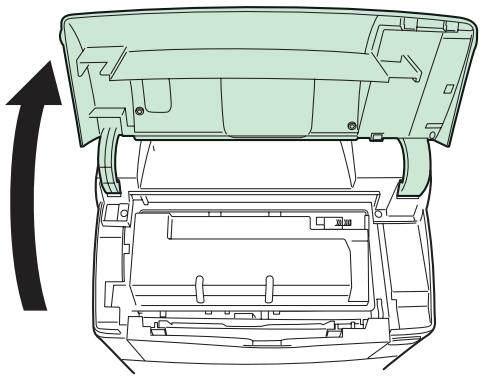

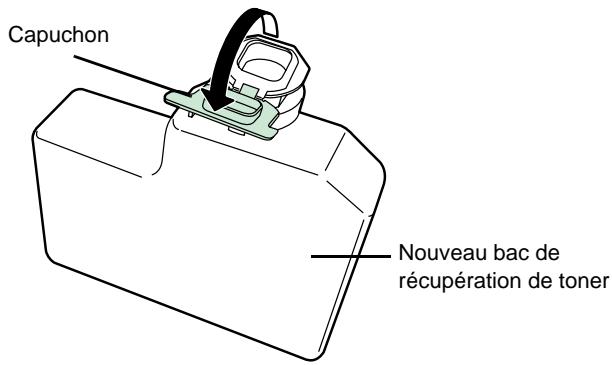

Remplacement des consommables 6-1

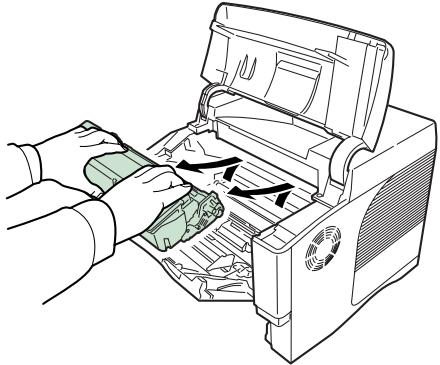

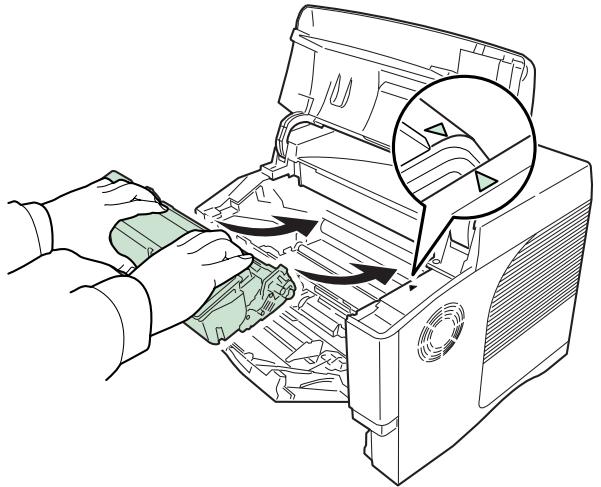

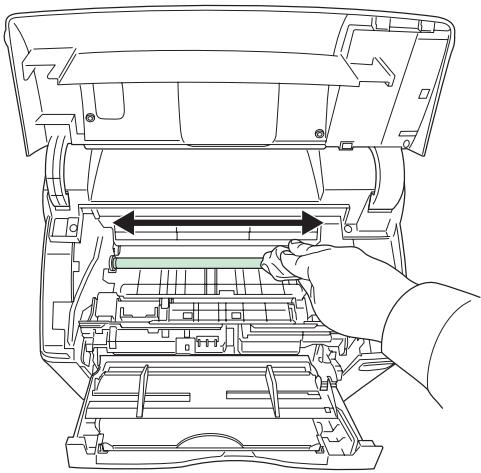

Nettoyage 6-11

Révision 6-12

Emballage et transport de l'appareil 6-34

6-36

7 SECURITÉ 7-1

Sécurité 7-1

Environment 7-2

L'emballage 7-2

Les piles et batteries 7-2

Le produit 7-2

Cet apparéil a été conçu conformément aux normes harmonisées européennes, il est destiné à être raccordé au réseau téléphonique commuté (RTPC). En cas de problèmes, vous nevez contacter dans un premier lieu votre fournisseur.

Le marquage C' eteste de la conformité des produits aux exigences de la directive R&TTE 1999/5/CE.

Pour la sécurité des usagers, conformément à la directive 73/23/CEE. Pour les perturbations electromagnétiques conformément à la directive 89/336/CEE.

Le fabricant déclare que les produits sont fabriqués conformément à l'ANNEXE II de la directive R&TTE 1999/5/CE.

La déclaration de conformité peut être consultée sur le site www.sagem.com rubrique "support" ou peut être demandée à l'adresse suivante :

4 rue du petit albi - 95800 Cergy Saint-Christophe -France

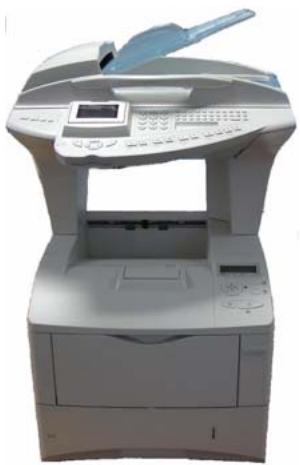

1 INSTALLATION

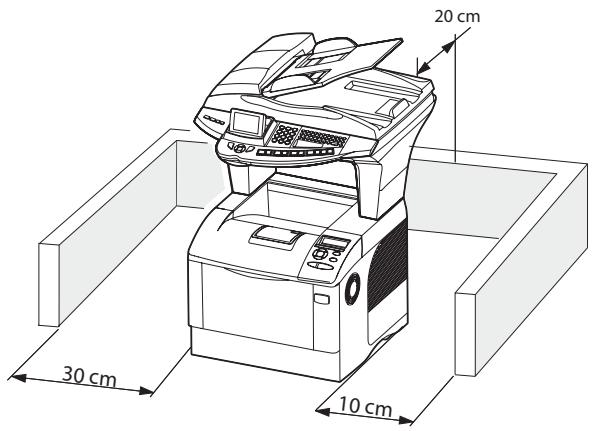

INSTALLATION DE VOTRE TERMINAL

EnChoosingun emplacement approprié, you preservez la longevite du terminal.Verifiez que l'emplacement selectionné presente les caractéristiques suivantes:

• Choisissez un emplacement bien aéré.
• Veiliez à ne pas obturer les grilles d'airation. Si, lors de l'installation, un mur se trouve à proximé, veiliez à installer le terminal aux distances indiquées dans l'illustration ci-dessous afin de faciliter l'ouverture des différents capots.

• Assurez-vous que cet emplacement ne présente aucun risque d'émission d'ammoniaque ou d'autres gaz organiques.
• La prise électrique avec terre (reportez-vous aux consignes de sécurité représentées au chapitre sécurité) à laquelle vous envisagez de connecter le terminal doit se situer à proximé de celui-ci et être aisément accessible.
• Les cables réseaux (imprimante et scanner) ne doivent pas être connectés à des cables sortant à l'extérieur du bâtiment.
  Assurez-vous que le terminal n'est pas directement exposé aux rayons du soleil.
• Veiliez à ne pas placer le terminal dans une zone exposée à un courant d'air génééré par un système de conditionnement d'air, de chauffage ou de ventilation, ni dans une zone sujette à de grands écarts de température ou d'humidité.
• Choisissez une surface solide et horizontale sur laquelle le terminal ne sera pas exposé à de fortes vibrations.
• Eloignez le terminal de tout objet susceptible d'obstruer ses orifices d'aération.
• Ne placez pas le terminal à proximé de tentures ou d'autres objets combustibles.
• Choisissez un emplacement où les risques d'élaboussures d'eau ou d'autres liquides sont limités.
  Assurez-vous que cet endroit est sec, propre et sans poussiere.

Précautions d'utilisation

Tenez compte des importantes précautions ci-dessous lors de l'utilisation du terminal.

Environnement d'exploitation

La section ci-dessous déscrit l'environnement d'exploitation qu'exige l'utilisation de l'imprimante :

• Température: 10^ à 32,5 °C avec un écart maximum de 10^ par heures.
• Humidité: 20 à 80 % d'humidité ambiente (sans condensation), avec un écart maximal de 20 % par heures.

Terminal

La section ci-dessous décrit les précautions à prendre lors de l'utilisation du terminal :

• En cours d'impression, ne mettez jamais le terminal hors tension ou n'ouvre jamais ses capots.
• N'utilise jamais de gaz ou de liquides inflammables, ou des objets susceptibles de générer un champ magnétique à proximé du terminal.
• Lorsque vous débranchez le cordon secteur, saisissez toujours la prise en évitant de tirer sur le cordon. Un cordon endommagé représentée une source potentielle d'incendie ou de décharge électric.
• Ne touchez jamais le cordon secteur avec des mains humides. Vous risqueriez de recevoir une décharge électrique.
• Debranchez toujours le cordon secteur avant de déplacer le terminal. A défaut, vous risquieriez d'endommager le cordon et de créé un risque d'incendie ou de décharge électrique.
• Debranche toujours le cordon secteur lorsque vous envisagez de ne pas utiliser le terminal pendant une période prolongée.
• Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait creer un risque d'incendie ou de décharge électrique.
• Veillezaura ce que le terminal ne repose jamais sur le cordon secteur ou les câbles de communication de tout autre apparériel électrique. Veilzegegressément a ce qu'aucun cordon ni cable ne

soit introduit dans le mécanisme du terminal. Cela vous exposerait à un risque de mauvais fonctionnement du terminal ou à un risque d'incendie.

• Assurez-vous que l'imprimante est hors tension avant de connecter ou de déconnecter un cable d'interface sur l'imprimante (utilisez un cable d'interface blinde).
• N'essayez jamais de-retirer un panneau ou un capot fixé. Le terminal contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique
• N'essayez jamais de modifier le terminal. Cela pourrait creer un risque d'incendie ou de décharge électrique.
• Veillez toujours à ce que les trombones, agrafes ou autres petites pieces métalliques ne pénétre pas dans le terminal par les orifices d'airation ou d'autres ouvertures. De tels objets créé un risque d'incendie ou de décharge électrique.
• Evitez que de l'eau ou tout autre liquide ne se repende sur le terminal ou à proximé de celui-ci. Tout contact du terminal avec de l'eau ou du liquide peutmaker risque d'incendie ou de décharge électrique.
• Si du liquide ou une piece métallique pénétre accidentellement dans le terminal, mettez-la immédiatement hors tension, débranche le cordon secteur et contactez votre revendeur. A défaut, vous vous exposeriez à un risque d'incendie ou de décharge électrique.
• En cas d'émission de chaleur, de fumée, d'odeurs inhabituelles ou de bruits anormaux, mettez le terminal hors tension, débranchez-le immédiatement, puis contactez votre revendeur. A défaut, vous vous exposeriez à un risque d'incendie ou de décharge électrique.
• Evitez d'utiliser le terminal pendant un "orage électrique", ceci peut partager un risque de chocolélectrique causé par la foudre.
• Papier pour l'impression : n'utilise pas de papier deja imprimé par votre terminal ou une autre imprimante ; l'encre ou le toner déposés sur ce papier pourrait entraîner des dommages au système d'impression de votre terminal.

Attention - Veillez à placer le terminal dans un local bien aéré. Le fonctionnement de l'imprimante génére en effet une petite quantité d' ozone. Une oedre désagréable peut se dégager de l'imprimante si celle-ci fonctionne de façon intensive dans un local mal aéré. Pour une utilisation sure, veillez à placer le terminal dans un local bien ventilé.

DéBALLAGE DES ÉLÉMENTS

DéBALLAGE DU BAC PAPIER SUPPLEMENTaire (SELON OPTION)

Sortez le bac supplémentaire de son carton.
Retirez les profilés de protection latéaux en carton.
Retirez le sac plastique du bac supplémentaire.

Pour l'installation du bac supplémentaire, reportez-vous au paragraphe Installation du terminal, page 1-8.

DéBALLAGE DU SCANNER ET DE L'INTERFACE ÉQUIPIÉE

Ouvrez le carton et sortez les éléments :

• le guide d'installation et les CD-Roms,

• le scanner,

• le chargeur de document,

• les cordons :

• ligne téléphonique, prolongateur secteur, secteur et centronics.

• les ferrites pour le prolongateur secteur (notice fournie).

• l'interface équipee.

Sortez les éléments de leur protection.
Retirez les adhesifs des différents éléments.

DéBALLAGE DE L'IMPRIMANTE

Ouvrez le carton et sortez les éléments :

• la cartouche toner Noir,

• le bac de récapuration,

• la coque de protection du papier,

• l'imprimante.

Sortez l'imprimante de sa protection.
Retirez les adhesifs.

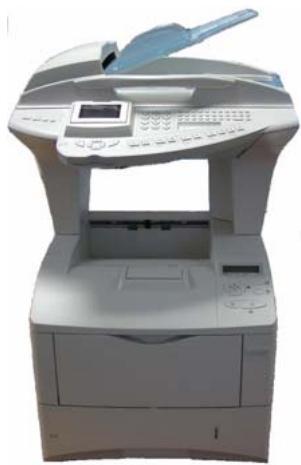

DESCRIPTION DU TERMINAL MULTIFONCTIONS

INSTALLATION DU TERMINAL

Installation de l'interface équipée

Déclipsez par l'arrière les cache-câbles situés sur le dessus de l'imprimante et retirez-les sans forcer.

Conserve les cache-cables pour la suite de l'installation.

Placez la coque de protection du papier à l'arrête de l'imprimante.
Equipement Optionnel :

Placez le bac papier supplémentaire sous l'imprimante en le positionnant dans ses plots de centrage.

Vous pouvez installer jusqu'à trois bacs papier supplémentaires.

Posez l'interface sur l'arrière de l'imprimante. Faites-la coulisser dans les emplacements prévus sur l'imprimante jusqu'à ce qu'elle soit clipseé.

Posez le scanner sur l'interface et vérifie qu'il est bien clipse dessus.

Placez le chargeur de document en enclenchant ses deux ergots dans les orifices du scanner prevus a cet effet.

Connexions du terminal

En vous plaçant à l'arrière de l'appareil, vous trouvrez les connexions possibles.

CONNEXIONS

Les câbles se connectent séparément sur le scanner et l'imprimante. Nous vous conseillons de commencer les raccordements par les câbles arrivant sur la partie scanner.

Raccorder les câbles au scanner

Assurez-vous que les interrupteurs du scanner et l'imprimante sont placés sur "O".
1 - Raccordez le cable Centronics sur le scanner, verrouillez-le avec ses deux clips metalliques.
2-Enfichez le cable LAN (non fourni) sur la prise réseau LAN du scanner.
3 - Enfichezle cable telerophonique sur la prise telephonique du scanner.
4-Connectezle cordon secteur sur la prise secteur du scanner.
5-Connectez le cordon prolongateur secteur 220/240V imprimante sur la prise du scanner.
6-Connectez, eventuellement, le cable USB (non fourni) sur le connecteur USB escalve.
7 - Selon modele, vous pouvez enfincher un deuxième cable téléphonique sur l'autre prise téléphonique du scanner.

Raccordement des cables à l'imprimante

1- Connectez le cable Centronics sur l'imprimante et verrouillez-le avec ses deux clips metalliques.
2 - Enfichez le cable LAN (non fourni) sur la prise réseau LAN de l'imprimante.
3-Connectezle cordon prolongateur secteur sur la prise secteur del'imprimante.

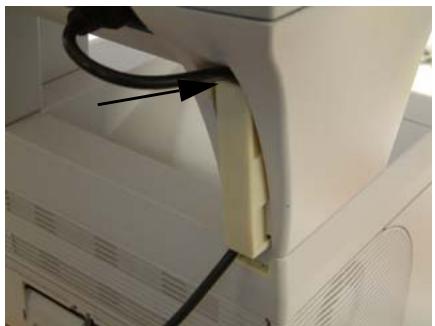

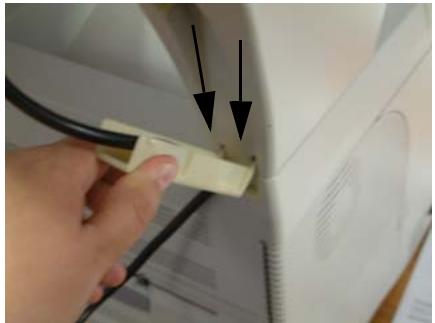

Passage des câbles dans les cache-câbles

Dés que les câbles ont été connectés, vous devez les passer dans les cache-câbles en respectant la règle suivante : lorsque vous étés place à l'arrière du terminal, les câbles secteur et prolongateur secteur doivent passer du côté droit et les autres câbles doivent passer du côté gauche.

Prenez un cache-cable, passes les cables à l'intérieur puis insérez les 2 pattes du cache-cable dans les orifices de l'interface.

Clipsez la partie supérieure du cache-cable sur l'interface.

Effectuez la même opération pour l'autre côté.

INSTALLATION DES CONSOMMABLES

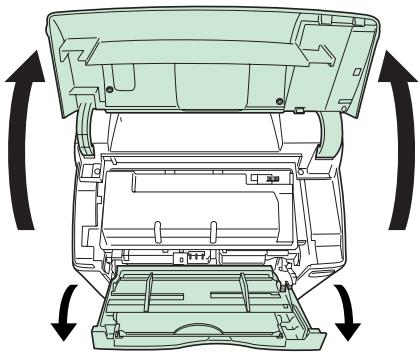

Ouvrez le capot supérieur.

Secoue-la laterelement au moins 10 fois afin de repartir le toner de manière uniforme à l'intérieur de la cartouche, comme indiqué sur l'illustration.

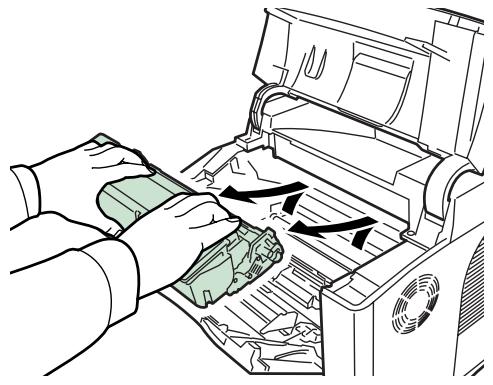

Installez la nouvelle cartouche de toner dans l'imprimante et appuyez sur le haut de la cartouche afin de la dette en place, comme indiqué sur l'illustration ci-dessous.

Poussez la cartouche de toner jusqu'à ce qu'elle s'enclenche.

Fermez le capot supérieur.

Ouvrez le capot l'etalgaue.

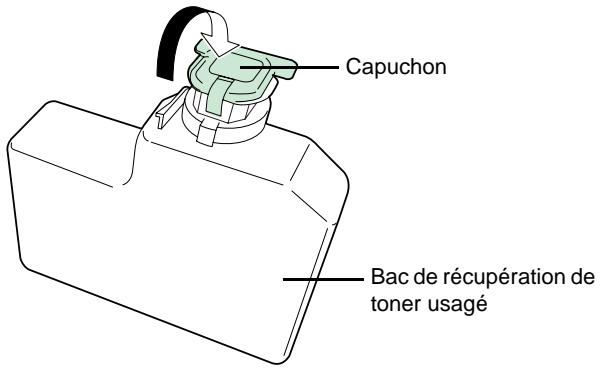

Ouvrez le capuchon du bac de récapucération de toner.

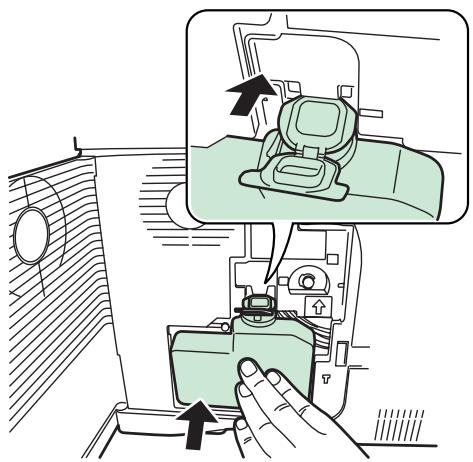

Positionnez le bac de récapération de toner dans le réceptacle de l'imprimante, comme indiqué sur l'illustration, puis poussez-le vers le bas jusqu'à ce qu'il s'énclenche.

Assurez-vous que le bac de récapération de toner est correctement inséré et fermez le capot lateral gauche.

Raccordez l'imprimante (reportez-vous à la rubrique Connexions).

CHARGEMENT DU PAPIER

La section suivant décrit la procédure de chargement du papier dans la cassette et le bac multifonction.

CHARGEMENT DE PAPIER DANS LA CASSETTE

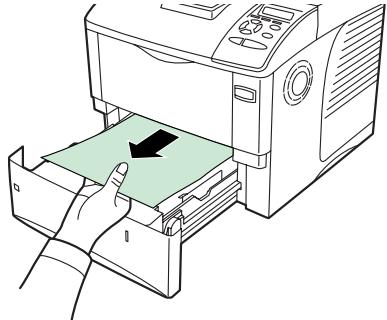

Retirez la cassette de l'imprimante.

Les formats papier standard sont indiqués à l'intérieur du bac papier.

Tournez la molette de format papier jusqu'à ce que le format souhaïte apparaïssé dans la fenêtre correspondante.

Remarque : Lorsque la molette de format papier indique OTHER, le format doit etre configuRe depuis le panneau de commande de l'imprimante.

Tirez le levier d'ouverture du guide gauche et faites-le glisser jusqu'au format papier souhaite.

Si du papier de format plus long que le A4 va etre utilisé, ouvre les bacs papier en poussant sur les leviers de déverrouillage un par un et en les réglient en fonction du format de papier choisi.

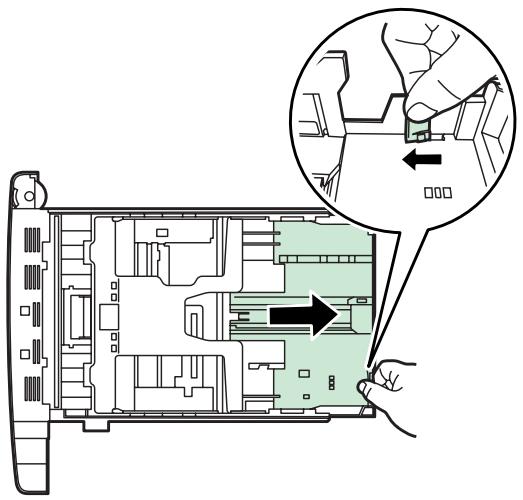

Tirez le levier de déverrouillage et faites glisser la butée du papier jusqu'au format papier souhaïte.

Si vous utilisez un papier de format non standard, écartez complètement les guides et la butée du papier, insérez le papier, puis réajustez les guides et la butée selon le format papier. Ilis doivent être légarement en contact avec le papier.

Aéréz le papier, puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

Placez le papier dans la cassette. Veillez à ce que la face à imprimer soit orientée vers le bas et à ce que le papier ne soit pas pié, enroulé ou abîme.

Remarque: Ne pas placer de papier au-delà des repères de chargement maximal indiqués sur les guides papier.

Placez la pile de papier sous les taquets, comme illustré ci-dessous.

Réinsérez le bac papier dans l'imprimante et enoncez-le complètement.

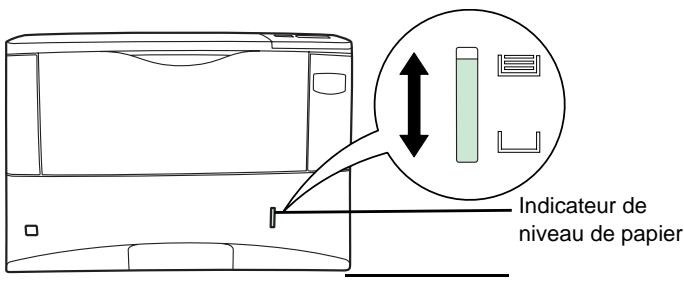

L'avant du bac papier contient un indicateur de niveau de papier qui permet de connaître la quantité de papier restante. Lorsque le papier est épuisé, l'indicateur affiche le niveau (vide).

Papiers acceptés par l'imprimante :

Bac papier imprimante

60 à 120g / m^2

Introducteur manuel

60 à 220 g/m²

Attention - Ne pas dépasser les limites de charge indiquées dans le bac, le bac est prévu pour recevoir 500 feuilles de 80g / m^2

Attention - Ne pas rajouter de papier dans le bac lorsque la machine est en cours d'impression.

Dans le cas d'impression sur papier spécial, du type papier de couleur de 60 à 220g / m^2 maximum ou de film transparent (compatible imprimante laser), vous devez opter pour l'utilisation du bac polyvalent dans lequel vous pouvez placer jusqu'à 100 feuilles (A4 - 80~g / m^2)

CHARGEMENT DE PAPIER DANS LE BAC MULTIFONCTION

Le bac multifonction peutContainir differs formats de papier et 100 feuilles de papier environ.

Aérez les supports (papier/transparents), puis égalisé la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

Tirez sur le bac multifonctions jusqu'à ce qu'il se bloque.

Sortez le sous-bac.

Réglez la position des guides papier du bac Multi. Les formats papier standard sont marqués sur le bac Multi. Pour les formats standard, faites glisser les guides jusqu'à la position correspondante.

Alignez le papier sur les guides papier et inserez-le le plus loin possible.

Remarque: Ne pas placer de papier au-delà des repères de chargement maximal indiqués à l'intérieur du bac multifonction. Si le papier est très courbé dans un sens, par exemple si le papier est déjà imprimé sur une face, essayer de l'enrouler dans le sens oppose a fin de compenser la tuile. À leur sortie, les feuilles imprimées seront plates.

RéGLAGE DU RÉCEPTACLE DE SORTIE DU DOCUMENT ORIGINAL

En fonction du format de document à analyser A4 ou LGAL (LEGAL) ajuster la butée de réception.

RACCORDEMENTS MURAUX

Attention - Assurez-vous que l'interrupteur Marche/Arrêt du scanner est en position 0 (Arrêt).

RACCORDEMENT TÉLÉPHONIQUE ET LAN

Branchez l'extrémité du cable ligne téléphonique dans la prise téléphonique murale (reportez-vous au paragraphe Connexions du terminal, page 1-10, pour le raccordement au scanner).
Branchez l'extrémité du cable LAN (non fourni) dans la prise de votre réseau local dédiée à votre terminal (reportez-vous au paragraphe Connexions du terminal, page 1-10, pour le raccordement au scanner).

Remarque : l'imprimante et le scanner ont chacun un raccordement LAN. Si vous disposez d'un seul raccordement, il vous faudra un concentrateur ou un commutateur.

RACCORDEMENT SECTEUR ET MISE SOUS TENSION

Attention - Reportez-vous aux consignes de sécurité représentées au chapitre Sécurité.

Branchez l'extrémité du cable secteur scanner du terminal dans la prise secteur murale
Mettez l'interrupteur Marche/Arrêt de l'imprimante sur la position "I" (Marche) puis celui du scanner sur la position "I" (Marche).

Après quelques secondes, dés que la phase de préchauffage de l'imprimante est terminée, la date et l'heure s'affichent. Pour régler la langue et l'houre de votre terminal, reportez-vous au paragraphe Configuration, page 3-1.

CONFIGURATION DU PILOTE D'IMPRESSION

Pour toute installation de bac papier supplémentaire et après avoir déjà installé le pilote d'impression, vous doivent configurer le pilote d'impression sur votre PC.

Cliquez sur le bouton DEMARRER, selectionnez PARAMETRES et cliquez sur IMPRIMANTES.
Cliquez avec le bouton droit de la souris sur l'icone HFF puis selectionnez "Propriétés".
Cliquez sur I'onglet PROPRIÉTÉS DU PÉRIPHÉRIQUE.
Cochez les cases correspondant aux options installées.

2 PRISE EN MAINS RAPIDE

PRINCIPES DE NAVIGATION DU PUPITRE SCANNER

PRÉSENTATION

Le navigateur vous permet d'acceder aux menus que vous visualisez sur l'écran d'affichage.

Le navigateur

Ce navigateur, constitué de 4 touches, vous permet de vous déplacer dans les menus que propose votre apparéil.

Se déplacer dans les menus

Pour	Utilisez la touche	Symbole utilisé
Accéder aux différents menus, sélectionner la ligne suivante d'un menu.
Accéder aux différents menus, sélectionner la ligne précédente d'un menu.
Verifier la saisie et passer au menu suivant.
Retourner au menu précédent.
Sortir du menu en cours en validant l'action en cours.
Sortir du menu en cours sans modifier l'action en cours.

Se déplacer dans un champ de saisie

Pour	Utilisez la touche	Symbole utilisé
Se déplacer à droite. Se déplacer d'une ligne à la suivante lors d'un appui simultané avec la touche ◆du clavier alphanumeric.		↓▼
Se déplacer à gauche. Se déplacer d'une ligne à la précédente lors d'un appui simultané avec la touche ◆du clavier alphanumeric.		↑▲
Valider votre saisie.	OK	OK
Effacer un caractère en déplaçant le curseur sur la gauche.	c	C
Confirmer votre saisie et revenir à l'écran initial.	◇	◇

L'écran d'affichage

L'écran est constitué de 3 ou 6 lignes de 20 caractères.

La ligne selectionnée est surlignée en jaune.

Pour les menus compteant plus de trois可以选择 pour le menu Principal ou 6可以选择 pour les sous-menus, utilisez la flèche du navigateur pour faire apparaitre les lignes suivantes.

L'ACCès AUX FONCTIONS

L'accès aux fonctions peut se faire de deux façon différentes.

• Accès guidé par les menus.
• Accès direct aux fonctions.

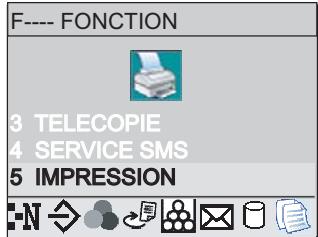

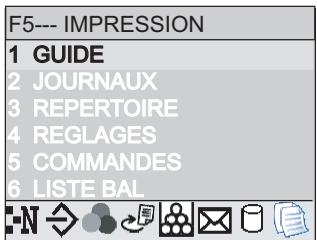

Accès guidé par les menus

Vous pouvez imprimer le guide pour connaître le numéro d'une fonction en vous déplaçant dans les menus comme indiqué ci-dessous.

Appuyez sur la touche , le menu des fonctions apparait

^选 Sélectionnez la fonction désirée à l'aide des flèches ou du navigateur.

Validatezvoirechoixenappuyant surlatoucheOK.
Séléctionnez la sous fonction désirée à l'aide des flèches ou du navigateur.

Validatez notrechoix enappuyant sur la touche OK.

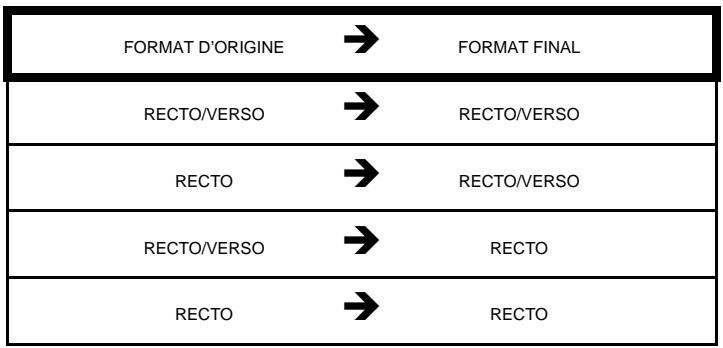

Attention - L'option Recto/Verso ne fonctionne pas pour l'impression du guide, il sera donc imprimé en recto simple.

Accès direct par le numéro

Vous pouvez imprimer le guide pour connaître le numero d'une fonction.

Terminal au repos :

Appuyez sur la touche
Composez sur le claver numérique, le numero de la fonction désirée.

GUID DES FONCTIONS

MENU PRINCIPAL 1: REPERTOIRE

Fonctions		Description de la fonction	Page
11 OK	- NOUV. CONTACT	Entrée d'un nom dans le réseau	p. 4-2
12 OK	- NOUV. LISTE	Entrée d'une liste de diffusion	p. 4-4
13 OK	- MODIFIER	Modifier une fiche ou une liste	p. 4-5
14 OK	- SUPPRIMER	Supprimer une fiche ou une liste	p. 4-7
15 OK	- IMPRIMER	Imprimer le réseau	p. 4-7
16 OK	- ARCHIVAGE	Archivage de l'annulaire sur une carte à puce	p. 4-1
161 OK	SAUVEGARDE	Sauvegarde de l'annulaire sur une carte à puce	p. 4-1
162 OK	RESTAURATION	Chargement de l'annulaire depuis une carte à puce	p. 4-1
17 OK	IMPORTATION	Autoriser l'importation d'un réseau par e-mailA	p. 4-9
18 OK	EXPORTATION	Exportation du réseau par e-mailA	p. 4-10
19 OK	- SERVEUR LDAP	Accès à un serveur d'annulaire	p. 4-10
191 OK	ADRESSE	Adresse IP ou nom du serveur	p. 4-10
192 OK	IDENTIFANT	Identifant de connexion	p. 4-10
193 OK	MOT DE PASSE	Mot de passer de connexion	p. 4-10
194 OK	BASE DN	Base de recherche	p. 4-10
195 OK	PORT	Port de connexion	p. 4-10

A.Inaccessible si le Menu 91 FOURNISSEUR est paramétré sur SANS ACCES

MENUPRINCIPAL2:REGLAGES

Fonctions		Description de la fonction	Page
21 OK	- DATE/HEURE	Réglage de la date et de l'heure	p. 3-2
211 OK	MODIFIER	Modification de la date et de l'heure	p. 3-2
212 OK	AJUST. AUTO	Réglage automatique de l'heure d'hiver et d'été	p. 3-2
22 OK	- NUMERO/NOM	Saisie de votre nom et de votre numéro	p. 3-2
23 OK	- EMISSION	Réglages émission	p. 3-4
231 OK	RAPPORT	Choix d'impression du rapport de communication	p. 3-4
232 OK	EMISSION MEM	Emission depuis chargeur ou mémoire	p. 3-5
233 OK	PLAGE ECO	Réglage de la plage économique	p. 3-5
24 OK	- RECEPTION	Réglages réception	p. 3-6
241 OK	REC. PAPIER	Acceptation des réceptions sans papier	p. 3-6
242 OK	NÔMBRE COPIES	Nombre de copies des documents reçus	p. 3-6
243 OK	RECEPT. PC	Choix pour réception PC	p. 3-7
244 OK	RECTO/VERSO	Impression Recto /Verso des fax reçus	p. 3-8
245 OK	AJUSTER PAGE	Adaptation de l'échelle d'impression	p. 3-8
246 OK	REDUCTION	Réduction des fax reçus
2461 OK	AUTOMATIQUE	Réduction automatique des fax reçus
2462 OK	FIXE	Réduction avec coefficient
247 OK	PC RECEVEUR	Choix du PC receiveur	p. 3-8
25 OK	- RESEAX	Réglage réseaux	p. 3-3
251 OK	RESEAU TELEPH.	Réglage des paramètres du réseau téléphonique	p. 3-3
2511 OK	TYPE RESEAU	Sélection du type de réseau	p. 3-3
252 OK	PREFIX	Activation du préfixe de numérorotation	p. 3-4
2521 OK	LONG. NUMERO	Longueur minim. du nombre pour envoi avec préfixe	p. 3-4

MENUPRINCIPAL2:REGLAGES

Fonctions		Description de la fonction	Page
2522 OK	SAISIE PRIXE	Saisie du préfixe de numérorotation	p. 3-4
253 OK	RESEAU LOCAL	Réglage des paramètres du réseau local	p. 3-11
2531 OK	CONFIG.	Sélection du mode de configuration	p. 3-11
2532 OK	ADRESSE IP	Adresse IP du terminal	p. 3-12
2533 OK	MSK SS RES.	Masque de sous-réseau	p. 3-12
2534 OK	PASSERELLE	Adresse de la passerelle	p. 3-12
2535 OK	ADRESSE IEEE	Adresse IEEE du terminal (consultation seulement)	p. 3-12
2536 OK	NOM NETBIOS 1	Nom NetBIOS numéro 1	p. 3-12
2537 OK	NOM NETBIOS 2	Nom NetBIOS numéro 2	p. 3-12
2538 OK	WINS 1	Adresse du serveur de nom NetBIOS 1	p. 3-13
2539 OK	WINS 2	Adresse du serveur de nom NetBIOS 2	p. 3-13
254 OK	LOGIN DOM	Paramètres de connexion à un domaine en Scan To Disk
2541 OK	UTILISAT.	Identifient de connexion au réseau local	p. 3-13
2542 OK	MOT PASSE	Mot de passage de connexion au réseau local	p. 3-13
2543 OK	NOM DOM.	Nom de Domaine du réseau local	p. 3-13
255 OK	SERVEUR SNTP	Configuration du serveur SNTP	p. 3-13
2551 OK	ADRESSE	Adresse du serveur SNTP	p. 3-13
2552 OK	PORT	Port du serveur SNTP	p. 3-13
2553 OK	ACTIVATION	Etat du serveur SNTP	p. 3-14
2554 OK	FUSEAU HORAIRE	Fuseau horsaire	p. 3-14
2555 OK	HEURE D'ETE	Réglage du décalage d'heure d'été	p. 3-14
256 OK	DESENREG. PC	Désenregistrement des PC	p. 3-14
27 OK	- ECRAN
271 OK	CONTRASTE LCD	Réglage du contraste de l'écran	p. 3-8
29 OK	- TECHNIQUES	Paramètres techniques	p. 3-9
20 OK	- GEOGRAPHIQUE	Réglages géographiques	p. 3-3
201 OK	PAYS	Le choix du pays positionne le réseau et la langue du pays choisi	p. 3-3
202 OK	RESEAU	Positionne séparément le réseau	p. 3-3
203 OK	LANGUE	Positionne séparément la langue	p. 3-3

MENUPRINCIPAL3:TELECOPIE

Fonctions		Description de la fonction	Page
31 OK - EMISSION FAX		Emission simple et multidentatire	p. 5-5
32 OK - EMISSION ECO		Emission d'un document en plage horsaire économique	p. 3-5
33 OK - RELEVÉ		Demande de relève	p. 5-30
34 OK - DEPOT		Mise en début	p. 5-30
35 OK - EMIS. BAL		Emission vers une BAL	p. 5-40
36 OK - RELEVÉ BAL		Relève d'une BAL	p. 5-40
37 OK - REDIFFUSION		Emission pour rediffusion	p. 3-7
38 OK - REP FAX		Gestion du répondeur fax	p. 3-5
39 OK - REROUTAGE		Redirection d'un document vers une entrée du réseau	p. 5-6
391 OK ACTIVATION		Activation de la passerelle	p. 5-6
392 OK DESTINATAIRE		Choix du destinataire	p. 5-6
393 OK COPIE		Impression locale des documents reroutés	p. 5-7

MENU PRINCIPAL 4: SERVICE SMS

Fonctions		Description de la fonction	Page
41 OK - EMETTRE SMS		Envoyer un SMS	p. 3-25
42 OK - LIRE SMS		Lire les SMS reçus	p. 3-26
43 OK - EFFACER SMS		Effacer les SMS reçus	p. 3-26
431 OK SELECTION		Sélectionne les SMS à effacer	p. 3-26
432 OK MESSAGES LUS		Efface les messages SMSdéjà lus	p. 3-26
433 OK TOUS		Efface tous les messages SMS en mémoire	p. 3-26
44 OK - IMPRIMER SMS		Impression des SMS reçus	p. 3-27
45 OK - PARAMETRES		Service SMS / Paramètres SMS	p. 3-26
451 OK AUTO PRINT		Impression automatique des SMS reçus	p. 3-24
452 OK BIP SONORE		Bips à la réception d'un SMS	p. 3-24
453 OK EXPEDITEUR		Choix de présenter ou non l'expéditeur	p. 3-25
454 OK ADR TERMINAL		Adresse du terminal	p. 3-25
46 OK - SERVEUR		Paramétrages serveurs SMS	p. 3-27
461 OK CENTRE SMS 1		Numéro du centre SMS principal	p. 3-27
4611 OK NO EMISSION		Numéro d'émission	p. 3-27
4612 OK NO RECEPTION		Numéro réception	p. 3-27
462 OK CENTRE SMS 2		Numéro du second centre SMS	p. 3-27
4621 OK NO RECEPT.		Numéro de réception	p. 3-27

MENU PRINCIPAL 5 : IMPRESSION

Fonctions		Description de la fonction	Page
51 OK	-Guide	Impression du guide	p. 5-29
52 OK	-JOURNAUX	Impression des journaux de communication	p. 5-28
53 OK	-REPERTOIRE	Impression du réseau	p. 4-7
54 OK	-REGLAGES	Impression de la liste des réglages	p. 5-29
55 OK	-COMMANDES	Impression de la liste des commandes (voir 65 OK)
56 OK	-LISTE BAL	Impression de la liste des BAL (voir 75 OK)
59 OK	-CODE DEPT.	Impression d'un code département utilisateur	p. 5-37

MENUPRINCIPAL6:COMMANDES

Fonctions	Description de la fonction	Page
61 OK - EXECUTER	Exécution d'une commande en attente	p. 5-12
62 OK - MODIFIER	Modification d'une commande en attente	p. 5-12
63 OK - SUPPRIMER	Suppression d'une commande en attente	p. 5-12
64 OK - IMPRIMER	Impression d'un document en attente	p. 5-12
65 OK - IMPR. LISTE	Impression de la liste des commandes	p. 5-12

MENUPRINCIPAL7：BAL

Fonctions	Description de la fonction	Page
71 OK - CREER BAL	Création et modification d'une BAL	p. 5-38
72 OK - DEPOT BAL	Dépôt d'un document dans une BAL	p. 5-40

MENUPRINCIPAL7:BAL

Fonctions	Description de la fonction	Page
73 OK - IMPRIMER BAL	Impression du contentu d'une BAL	p. 5-39
74 OK - SUPPRIMER BAL	Suppression d'une BAL vide	p. 5-39
75 OK - IMP. LISTE BAL	Impression de la liste des BAL	p. 5-40

MENUPRINCIPAL8:FONCTIONS EVOLUEESE

Fonctions		Description de la fonction	Page
80 OK	- CALIBRAGE	Calibrage du scanner	p. 6-12
81 OK	- VERROU	Activation d'un verrou limitant l'accès	p. 5-31
811 OK	CODE VERROU	Code de verrouillage	p. 5-31
812 OK	VER CLAVIER	Activation du verrouillage clavier	p. 5-31
813 OK	VER NUMERO	Activation du verrouillage de numérotation	p. 5-32
814 OK	VERROU PARAM.	Activation du verrouillage des paramètres Internet	p. 5-32
815 OK	VERROU SMS	Activation du verrouillage SMS	p. 5-32
816 OK	VERROU MEDIA	Activation du verrouillage média.	p. 5-33
82 OK	- COMPTEURS	Voir les compteurs d'activité	p. 5-29
821 OK	NB PAGES EMI.	Compteur de pages émises	p. 5-29
822 OK	NB PAGES REC.	Compteur de pages reçues	p. 5-29
823 OK	NB PGS SCAN	Compteur de pages scannées	p. 5-29
824 OK	NB SCAN VER	Compteur de feuilles scannées	p. 5-29
825 OK	NB PAGES IMP.	Compteur de pages imprimées	p. 5-29
84 OK	- COPIE	Réglages scanner	p. 5-18
841 OK	RESOLUTION	Choix du type de résolution noir et blanc	p. 5-18
842 OK	ZOOM	Réglage du zoom	p. 5-18
843 OK	ASSEMBLEE	Choix des copies assemblées ou non	p. 5-18
844 OK	ORIGINE	Réglage de l'origine	p. 5-18
845 OK	CONTRASTE	Réglage du contraste	p. 5-19
846 OK	LUMINOSITE	Réglage de la luminosité	p. 5-19
847 OK	RELIURE	Choix du type de reliure	p. 5-19
85 OK	- SCAN ET IMPR.	Réglages imprimante	p. 5-19
851 OK	PAPIER	Choix du type de papier	p. 5-20
852 OK	BAC PAPIER	Choix du bac papier	p. 5-20
853 OK	PAPER SAVE	Activation du mode économique de papier	p. 5-20

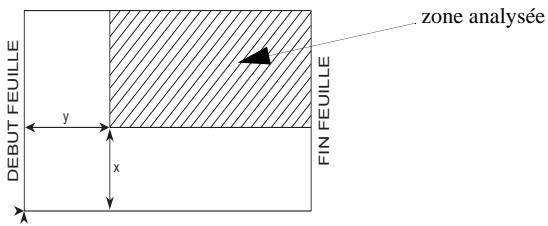

854 OK	MARG DEFIL	Réglages des marges du scanner à défilament	p. 5-20
855 OK	MARG PLAT	Réglages des marges du scanner à plat	p. 5-20
859 OK	FORMAT PAPIER
8591 OK	FORM. BAC MANUEL	Format papier bac manuel
8592 OK	IMPRIMANTE	Format papier bac imprimante
8593 OK	SCANNER	Format du scanner
86 OK	- CONSSOMMABLES	Etat des consommables	p. 6-2
88 OK	- CODE DEPT.	Gestion par l'administrateur	p. 5-33
881 OK	ACTIVATION	Activation/Désactivation du code département	p. 5-33
882 OK	NOUV DEPT.	Paramètre/Création des codes département	p. 5-33
883 OK	SUPPRIMER	Suppression d'un code département	p. 5-35
884 OK	IMPRIMER	Impression d'un code département	p. 5-35

MENUPRINCIPAL9:INTERNET

Fonctions		Description de la fonction	Page
91 OK - FOURSSEUR		Choix du fournisseur d'accès	p. 3-18
92 OK - INIT. PROVIDER		Initialisation de votre ProviderA	p. 3-18
921 OK	CONNEXION	Paramètres de la connexion	p. 3-18
9211 OK	NUM APPEL	Numéro d' appel	p. 3-18
9212 OK	IDENTIFIANT	Identifient de la connexion	p. 3-18
9213 OK	MOT DE PASSE	Mot de passer de la connexion	p. 3-18
922 OK	MESSAGE	Paramètres de la messagerie	p. 3-18
9221 OK	IDENTIFIANT	Identifient de la messagerie	p. 3-18
9222 OK	MOT DE PASSE	Mot de passer de la messagerie	p. 3-18
9223 OK	ADR-MAIL	Adresse e-mail	p. 3-18
923 OK	SERVEURS	Paramètres serveurs	p. 3-18
9231 OK	SMTP	Serveur SMTP	p. 3-18
9232 OK	POP3	Serveur POP3	p. 3-18
9233 OK	DNS 1	DNS principal	p. 3-18
9234 OK	DNS 2	DNS seconde	p. 3-18
924 OK	AUTHENTIC. SMTP	Accès aux paramètres d'authentication SMTP	p. 3-18
9241 OK	ACTIVATION	Activation authenticate SMTP	p. 3-18
93 OK - ACCES IMMED		Accès immédiat au fournisseurA	p. 3-23
94 OK - REGLAGES		Réglages InternetA	p. 3-20
941 OK	TYPE CONNECTION	Choix du type de connexion	p. 3-21
942 OK	TYPE EMISSION	Choix du type d'émission	p. 3-21
943 OK	PÉRIODE	Choix de la période de connexion	p. 3-21
944 OK	AVIS DE DEPORT	Choix d'impression d'un avis de dépôt	p. 3-4
945 OK	ADR RETOUR	Choix de l'adresse de retard d'un e-mail	p. 3-21
946 OK	IMPRIMER	Impression des paramètres Internet	p. 3-21
95 OK - E-MAIL		Emission E-MailA	p. 5-8
96 OK - TRI MAILS		Choix du type de réceptionA	p. 3-22

A. Ces menus n'apparaissent que si un provider est paramétré.

Fonctions		Description de la fonction	Page
01 OK	- IMPRIMER PHOTO	Impression des photos prévisualisées	p. 5-22
02 OK	- IMPRIMER DOC.	Impression des documents	p. 5-24
021 OK	LISTE	Impression de la liste des documents
022 OK	FICHIER	Impression des fichiers
0221 OK	TOUT	Impression de tous les fichiers imprimables
0222 OK	SÉRIE	Impression d'une série de fichiers
0223 OK	SELECTION	Impression d'une seLECTION de fichiers
04 OK	- SCAN VERS	Mise en mémoire Média	p. 5-25
05 OK	- ARCHIVAGE FAX	Mémorisation des fax reçus	p. 5-26
051 OK	ACTIVATION	Activation de l'archivage fax	p. 5-26
052 OK	IMPRIMER	Impression des fax reroutés	p. 5-27
07 OK	- EFFACEMENT	Effacement Média	p. 5-26

MENU PRINCIPAL 10: MEDIA

Fonctions		Description de la fonction	Page
071 OK	MANUEL	Effacement des fichiers selectionnés	p. 5-27
072 OK	AUTOMATIQUE	Effacement automatique des fichiers	p. 5-27
08 OK	- ANALYSE MEDIA	Analyse de la clé usb	p. 5-27

PRINCIPES DE NAVIGATION DU PUPITRE IMPRESSION

NAVIGATION DANS LES MENUS

Touches du panneau de contrôle

Les touches du pupitre sont utilisées pour configurer l'imprimante. Certaines touches ont des fonctions secondaires.

Remarque : Les réglages effectuels avec ces touches affectent seulement l'interface courante.

Touche	Fonction
10	·La touche GO permet de faire basculer l'imprimante en mode en ligne et hors ligne. Utilisez-la pour effectuer les opérations suivantes: ·Activer les modes en ligne ou hors ligne de l'imprimante. Vous pouveztemporairement arrêtir un travail d'impression en mettant l'imprimantehors ligne. ·Imprimer et éjecter une page lorsque l'imprimante affiche Atten-dant. ·Reprene l'impression après certaines erreurs. ·Quitter le mode Veille auto.
	·Cette touche permet d'effectuer les opérations suivantes: ·Annuler un travail d'impression. ·Arrer la sonnerie d'une alarme. ·Réinitialiser des valeurs numériques ou annuler une procédure de con-figuration à partir du système de menus.
Menu	·La touche MENU vous permit d'accéder au système de menus afin demodifier la configuration et l'environnement d'impression de l'impi-mante. ·Lorsque vous appuyez sur cette touche lors de la sélection d'un menu,elle-ci est abandonnée et l'imprimante reprend son fonctionnementnormal.
	Utilisée pour acceder à une rubrique, ou pour entrer des valeurs numériques.Dans certaines des procédures de contrôle, les touches > et < sont utiliséespour acceder ou sortir d'une sous-rubrique.
	Utilisée pour acceder à une rubrique, ou pour entrer des valeurs numériques.Dans certaines des procédures de contrôle, les touches > et < sont utiliséespour acceder ou sortir d'une sous-rubrique.
	Utilisée comme la touche < dans la fonction de selection de mode.
Menu	·Utilisée comme la touche > dans la fonction de selection de mode. ·Affiche les messages d'aide en ligne sur l'écran lors d'un bourragepapier.Si vous appuyer sur cette touche lorsque l'imprimante est à l'étatPrêt: affiche des explications sur les messages d'aide en ligne.Si vous appuyez sur cette touche alors que l'aide en ligne est affichée:annule l'aide en ligne.
	·Cette touche permet d'effectuer les opérations suivantes: ·Finaliser le paramétrage de valeurs numériques et d'autres sélections. ·Définir la source papier lorsque le message Sélection Bac ?apparaît à l'écran.

ACCÉS AUX FONCTIONS

Cette section explique comment utiliser le système de selection des menus. [MENU] sur le pupitre opérateur vous permet d'utiliser le menu pour configurer ou adapter l'environnement de l'imprimante, tel que le nombre de copies a fait, l'émulation, etc. à vos besoines spécifique. Vous pouvez effectuer ces réglages lorsqu'elétat Prêt est affiché sur l'écran de l'imprimante

Remarque : L'imprimante applique les réglages les plus récents envoyés à partir du logiciel d'application, ou à partir du pilote d'impression, qui ont la priorité sur les réglages effectuels à partir du pupitre opérateur.

Pour naviguer verticalément dans les fonctions, utilisez les touches et (acceder au menu indiqué par appui repété sur l'une des touches).

Pour naviguer horizontally dans les fonctions, utilisez les touches > et < . Pour changer ou valider la configuration d'un élément, appuyez sur [OK].

Imprimer le guide des menus

La liste des menus peut varier en fonction des options installées.

Vous pouvez imprimer le guide des menus d'impression en vous déplaçant dans les menus comme indiqué ci-dessous.

MENUSTIMPRIMERSTRUCTUREMENUS

Appuyez sur [OK], un "?" clignant apparatus.
Appuyer de nouveau sur [OK] pour lancer l'impression.

GUIDE DES FONCTIONS

(se rapporter au manuel des fonctions d'impression)

Fonctions	Description de la fonction
- IMPRIMER STRUCTURE MENUS	Impression du guide des menus
- IMPRESSION PAGE CONFIG.	Impression de la configuration de l'imprimante
- INTERFACE
PARALLELE	Configuration de l'interface parallèle
USB	Configuration de l'interface USB
RESEAU	Configuration de l'interface réseau
NETWARE	Activer ce menu lorsque vous utilisez le protocole Netware
TCP/IP	Activer ce menu lorsque vous utilisez le protocole TCP/IP
APPLE TALK	Activer ce menu lors d'une mise en réseau avec un Macintosh
PAGE ETAT RES.	Lorsque ce menu est activé, la page de configuration du réseau est imprimée en même temps que la page d'etat de l'imprimante.
- ÉMULATION	Sélection du type d'émulation
- FONTE SÉLECTION. POLICE PAYS LISTES POLICES INTERNES	Sélection de la police Sélection du codage des caractères Lister des polices disponibles
- CONFIG.PAGE COPIES ORIENTATION SAUT DE LIGNE RETOUR CHARIOT MODE 80 CARAC.	Définition du nombre de copies à faire Choix de l'orientation du papier Action suite à un saut de ligne Action suite à un retour chariot Optimisation du nombre de caractères par ligne
- QUALITÉ IMP. RÉSOLUTION DENSITÉ IMPR	Définition de la qualité d'impression Choix de la qualité d'impression Choix du rendu d'impression (effet glacé)
- RAM DISQUE MODE
- CARTE MÉMOIRE
- GESTION PAPIER MODE BAC MULTI FORMAT BAC MULTI TYPE BAC MULTI TYPE BAC1 TYPE BAC 2 ALIMENTATION MODE DUPLEX EMPILEUSE PRIORITE A4/LT RÉGLAGE PAPIER POIDS PAPIER CHEMIN DUPLEX ANNULATION RÉGLAGE PAPIER	Mode de fonctionnement du bac polyvalent Choix du format de papier dans le bac polyvalent Choix du type de papier dans le bac polyvalent Choix du type de papier dans le bac 1 Choix du type de papier dans le bac 2 (selon option) Choix du bac source Activation du mode recto-verse Forcer l'impression de documents letter en A4 Choix du poids du papier
- COMPTEUR DE PAGES	Compteur du nombre de pages imprimées
- AUTRES LANGUAGE SAUT DE PAGE MISE EN VEILLE MODE VEILLE IMPRESSION REDEMARRER L'IMPROMANTE RESSOURCE PROT. SONNERIE CORRECTION ERREUR FIN ERREUR RECTO VERSO ENREGISTREMENT DE COULEURS SERVICE IMPRESSION PAGE CONFIG. ALIM. PAPIER DEV-CLN TAMBOUR	Choix de la langue de l'affichage des messages Réglage de la durée avant impression d'une page incomplète. Réglage de la durée avant mise en veille Activation du mode veille Réinitialisation des réglages aux valeurs par défaut Sauvegarde des paramètres PCL6 télécharges Activations ou déactivation de l'alarme d'erreur Reprise impression après erreur Gestion des erreurs recto-verse Réalignement des couleurs Impression de la page d'état ou du journal Menu service Menu service Menu service

3 CONFIGURATION

PARAMÉTRAGES GÉNÉRAUX

A la mise sous tension de votre apparéil l'écran affiche :

MONDAY 12 NOV 18:16

Il vous faudra paramétrer la date et heures, le réseau téléphonique, la langue et vérifier les autres paramètres indiqués ci-après.

AVANT ÉMISSION

Date/Heure

Vous pouvez, à tout moment, modifier la date et l'heure courante de votre fax. Vous avez aussi la possibilité d'activer la gestion automatique de l'heure d'éta et d'hiver. Ce réglage se fait le dernier dimanche de mars pour le passage à l'heure d'éta et le dernier dimanche d'octobre pour le passage à l'heure d'hiver.

Pour modifier la date et l'heure :

211 OK - REGLAGES / DATE/HEURE / MODIFIER

Entrez successivement les chiffres correspondant à la date et à l'heure désirée,

(par exemple pour le 8 novembre 2005 à 9h33, appuyez sur 0811050933) puis validez en appuyant sur la touche OK.

Pour activer le changement d'heure eté-hiver et hiver-été automatiquement :

212 OK - REGLAGES / DATE/HEURE / AJUST. AUTO

Sélectionnez l'option AVEC et validez votre choix par la touche OK.

Numero de votre fax/nom

Vou devez impératifement donner un identifiant à votre terminal, cette identifiant peut être le nom de la personne ou de la société utilisatrice, il apparaitra sur chaque page de documents émis. Si aucun identifiant n'est enregistré, votre terminal vous affichera un code d'erreur lors d'envoi d'un document par fax.

Votre fax vous offre la possibilite d'imprimer son numero et yours nom sur tous les fax qu'il émet, si vous avez enregistré ces paramétres (Numero et nom) et si vous appareil est paramétré avec EN-TÉTE ÉMISSION (reportez-vous au paragraphe Paramétres techniques, page 3-9).

Pour enregistrer le numéro du fax et votre nom :

22 OK - REGLAGES / NUMERO/NOM

Entrez le numero de téléphone correspondant à votre fax (20 chiffres max) puis validez-le en appuyant sur la touche OK.
Entrez vous nom (20 caractères max) puis validez-le en appuyant sur la touche OK.

Type de réseau

Vous pouvez connecter votre fax soit à un réseau public soit à un réseau privé construit par exemple avec un auto commutateur téléphonique (PABX). Vous devez ainsi définir le type de réseau qui vous convient.

Pour selectionner le type de réseau :

2511 OK - REGLAGES / RESEAUX / RESEAU TELEPH. / TYPE RESEAU

Sélectionnez l'option désirée PRIVÉ ou PUBLIC puis validez votre choix par la touche OK.

Réglages géographiques

Ces paramètres vous permettent d'utiliser votre terminal dans différents pays pré-paramétrés et dans différentes langues.

Pays

En choisissant un pays, on initiale :

• les paramètres de son réseau téléphonique public
• sa langue par défaut.

Pour selectionner le pays :

201 OK - REGLAGES / GEOGRAPHIQUE / PAYS

Selectionnez l'option désirée puis validez votre choix par la touche OK.

Réseau

Ce paramètre vous permet de positionner séparément le type de réseau téléphonique public pour que votre terminal puisse communiquer sur le réseau public du paysChoisi conformément aux normes en vigueur dans ce pays.

Remarque: ce paramètre est différent du paramètre TYPE RESEAU (p. 3-2) qui permet deCHOISIR entre un reseau public et un reseau privé.

Pour selectionner le réseau :

202 OK - REGLAGES / GEOGRAPHIQUE / RESEAU

^选 Sélectionnez l'option désirée puis validez votrechoix par la touche OK.

Langue

Ce paramètre vous permet deCHOISIR une autre langue que celle liée au parametre PAYS.

Pour selectionner la langue :

203 OK - REGLAGES / GEOGRAPHIQUE / LANGUAGE

Sélectionnez l'option désirée puis validez votre choix par la touche OK.

Prefixelocal

Cette fonction est utilisée lorsque vous fax est installé dans un réseau privé, derrière un auto commutateur téléphonique d'entreprise. Elle vous permet de programmer l'ajout automatique d'un préfixe local (à définiir), permettant ainsi de sortir automatiquement de ce réseau téléphonique d'entreprise, à la condition que :

• les numéroes internes à l'entreprise, pour lesquels le préfixe est inutile, soient des numéroes courts inférieurs à la longueur minimale (à définiir, par exemple 10 chiffres en France),
• les numérores externes, pour lesquels le préfixe est obligatoire, soient des numérores longs supérieurs ou égaux à la longueur minimale (à définir, par exemple 10 chiffres en France).

La programmation du préfixe local de votre fax compte deux étapes :

• définir la longueur minimale (ou égale) des numéries de téléphone externes à l'entreprise,
• définir le préfixe local de sortie du réseau téléphonique d'entreprise. Ce préfixe sera automatiquement ajusté des qu'un numéro externe à l'entreprise sera composé.

Attention - Si vous définissez un préfixe local, vous ne devez pas insérer ce préfixe dans les numéromes mémorisés dans le réseau: il sera composé automatiquement à chaque numéro.

Prelude

252 OK - REGLAGES / RESEAUX / PrefixE

Définir la longueur minimale

2521 OK - REGLAGES / RESEAUX / PREFIXE / LONG. NUMERO

Vous pouvez modifier la valeur par défaut de la longueur minimale des numérios externes à l'entreprise et validez par la touche OK. Cette longueur minimale doit être comprise entre 1 et 30.

Définir le préfixe local

2522 OK - REGLAGES / RESEAUX / PrefixE / SAISIE PrefixE

Entrez le préfixe local de sortie du réseau téléphonique d'entreprise (5 caractères au maximum) et validez-le par la touche OK.

Rapport d'émission

Vous pouvez imprimer un rapport d'émission pour les communications via le réseau téléphonique (RTC).

Vouaveslechoixentreplusieurscritereespourl'impressionderapports：

• AVEC, un rapport est émis lorsque l'émission s'est correctement déroulée ou lorsqu'elle est définitivement abandonnée (mais il n'y a qu'un seul rapport par demande d'émission),
• SANS, pas d'émission de rapport, néanmoins votre fax repertorie dans son journal d'émission toutes les émissions réalisées (reportez-vous au paragraphe Journaux, page 5-28),
• SYSTÉMATIQUE, un rapport est imprimé à chaque tentative d'émission,
• SUR ÉCHEC, un rapport est imprimé uniquement lorsque les tentatives d'émission se sont soldées par un éché et que la demande d'émission est définitivement abandonnée.

A chaque rapport d'émission à partir de la mémoire, l'image réduite de la première page du document est automatiquement associée.

Pour selectionner le type du rapport :

231 OK - REGLAGES / EMISSION / RAPPORT

Sélectionnez l'option désirée AVEC, SANS, SYSTÉMATIQUE ou SUR ÉCHEC et validez votrechoix par la touche OK.

Type de chargement des documents

Yououpouzechoisiretypedechargementdevosdocumentsàl'émission:

• à partir de la mémoire, l'émission ne se fera qu'après la mise en mémoire du document et la numération. Elle permet de récapuerer plus rapidement vos originaux.

• à partir du chargeur du scanner à défilament (reportez-vous au paragraphe Mise en place du document, page 5-1), l'émission se fera après la numérotation. Elle autorise l'envoi de documents volumineux (dont la taille peut dépasser la capacité de la mémoire).

Pour selectionner le type de chargement des documents :

232 OK - REGLAGES / EMISSION / EMISSION MEM

Sélectionnez l'option désirée MÉMOIRE ou CHARGEUR et validez votre choix par la touche OK.

Remarque : en mode chargeur, le rapport d'émission ne compterera pas d'image réduite.

Plage hora économique

Cette fonction vous permet de différer l'émission d'un fax aux "heures creuses" et ainsi réduire le coût de vos communications.

La plage économique, définitie comme ayant un tarif plus avantageux sur le réseau téléphonique (en heures "creuses") est programmée par défaut de 19h00 à 07h30. Néanmoins vous pouvez modifier cette plage.

Pour modifier la plage économique :

233 OK - REGLAGES / EMISSION / PLAGE ECO

Entrez les heures de la nouvelle plage économique et validez votre sélection par la touche OK.

Utiliser la plage d'horaire économique

32 OK - TELECOPIE / EMISSION ECO

Entrez le numero du destinataires et validez-le par la touche OK.

AVANT RÉCEPTION

Répondeur Fax

Le répondeur fax vous permet de garder confidentiels tous les documents en mémoire et de ne pas les imprimer systématiquèment dès réception.

Levoyant "Fax Messages"permét de connaîtrel'état du répondeur fax:

• Allumé fixe : votre fax ne contient pas de documents en mémoire, le répondeur est activé.
• Allumé clignotant : votre fax contient des documents en mémoire ou est en train de receivevoir des fax.
• Eteint: mémoire pleine, le terminal ne peut plus receivevoir de documents.

La confidentialité des documents reçus peut être assurée par l'utilisation d'un code d'accès de 4 chiffres. Une fois enregistré, ce code d'accès vous sera demandé pour :

• imprimer les messages fax reçus dans la mémoire de votre fax,
• activer ou désactiver le répondeur fax.

Enregistrer un code d'accès au répondeur

383 OK - TELECOPIE / REP FAX / CODE

Entrez le code (4 chiffres) désire et validez-le par la touche OK.

Activer ou désactiver le répondeur

382 OK - TELECOPIE / REP FAX / ACTIVATION

Si vous avons enregistré un code d'accès à votre répondeur fax entrez-le et validez-le par la touche OK.
Sélectionnez l'option désirée AVEC ou SANS et validez votre choix par la touche OK.

Imprimer les messages fax reçus en mémoire

381 OK-TELECOPIE/REP FAX/IMPRIMER

Si vous avons enregistré un code d'accès à votre répondeur fax, entrez-le et validez-le par la touche OK.

Les documents reçus en mémoire sont imprimés.

Réception sans papier

Votre fax vous offre la possibilite d'accepter ou de refuser la reception de documents lorsque son imprimante est indisponible (plus de papier ...).

Lorsque l'imprimante de votre fax est indisponible, vous avez donc lechioix entre deux modes de réception :

mode de reception SANS PAPIER,voite fax enregistr re en mmoire les fax reus,
- mode de réception AVEC PAPIER, votre fax refuse les appelents.

Pour selectionner le mode de réception :

241 OK - REGLAGES / RECEPTION / REC. PAPIER

Sélectionnez l'option désirée AVEC PAPIER ou SANS PAPIER et validez votre choix par la touche OK.

Remarque : le manque de papier est indiqué par un bip sonore et un message à l'écran.

Les fax reçus sont alors conservés en mémoire (icone"Fax Messages" clignotant) pour être imprimés lors la mise à disposition de papier.

Nombre de copies

Vou pouve imprimer en plusieurs exemplaires (1 à 99) les documents reçus.

Pour régler le nombre d'exempliaires de chaque document reçu :

242 OK - REGLAGES / RECEPTION / NOMBRE COPIES

Entrez le chiffre désiré, correspondant au nombre de copies souhaité et validez-le par la touche OK.

A chaque réception de document, votre fax vous imprimera le nombre de copies que vous avez défini.

Rediffusion

Voues avec la possibilité de demander à partir de votre terminal (initiateur) la rediffusion d'un document, c'est-à-dire de transmettre un document à vos correspondants par l'intémediaire d'un fax distant et selon une liste de diffusion précise.

Pour ceci, le fax initiateur et le fax distant doivent tous les deux disposer de la fonction de rediffusion.

Pour rediffuser vous devez donc fournir au fax distant, le document à transmettre et le numéro de la liste de diffusion. Le fax distant se charge ensuite d'émettre ce document vers tous les correspondants appartenant à la liste de diffusion désignée.

Une fois la rediffusion activée et dés que le document est réceptionné par le fax distant, ce document est tout d'abord imprimé avant d'être ré-emis vers tous les correspondants de la liste.

Pour activer une rediffusion depuis votre terminal :

Mettez en place le document à rediffuser (reportez-vous au paragraphe Mise en place du document, page 5-1).
Sélectionnez 37 OK - TELECOPIE / REDIFFUSION.
Entrez le numéro du fax distant vers lequel vous allez activer une rediffusion ou choisissez votre mode de numérotation (reportez-vous au paragraphe Numéroter, page 5-3) et validez par la touche OK.
Entrez le numero de la liste de rediffusion que doit utiliser le fax distant et validez par la touche OK.
Vous pouvez entrer a cotoé de l'houre courante, l'heure à laquelle vous désirez émettre le document puis validez par la touche OK.
Vous pouvez selectionner le type du chargement, CHARGEUR ou MÉMOIRE puis validez par la touche OK.
Vou puevez entree le nombre de pages du document devant etre émis.
^出 Validate l'activation de la rediffusion en appuyant sur la touche

Le document présente dans le chargeur est émis immédiatement ou ultérieurement (selon votrechoix) vers le fax distant qui se chargerera de la rediffusion.

Réception Fax ou PC

243 OK - REGLAGES / RECEPTION / RECEPT. PC

Ce menu associé à un logiciel adapté sur votre PC (logiciel fourni ou en option selon modèle) permet de selectionner l'appareil réceptionnant les documents :

• le fax,
• le PC,
• le PC s'il est disponible sinon le fax.

Pour plus de détail, reportez-vous au livre d'utilisation fourni avec le kit logiciel.

Pour sélectionner le PC réceptionnant les documents, reportez-vous au paragraph Sélection du PC receiveur, page 3-8.

Impression Recto/verso

Ce menu permet de définir le mode d'impression par défaut des fax reçus. Les deux modes disponibles sont :

• RECTO SEUL,
• RECTO VERSO.

Remarque : Quel que soit le réglage de la touche recto/verso, tous les fax reçus seront imprimés selon le mode sélectionné dans ce menu.

Pour selectionner le mode d'impression des fax :

244 OK - REGLAGES / RECEPTION / RECTO/VERSO

Sélectionnez l'option désirée RECTO SEUL ou RECTO VERSO et validez votre choix par la touche OK.

Ajustement à la page

Cette option permet d'imprimer des documents en les ajustant automatiquement au format de la page.

Pour activer le mode ajustement à la page :

245 OK - REGLAGES / RECEPTION / AJUSTER PAGE

Selectionnez l'options AVEC et validez votrechoix par la touche OK.

Sélection du PC receiveur

Ce menu permet deCHOISIR un PC vers lequel seront redirigés tous les documents reçus par le terminal.

246 OK - REGLAGES / RECEPTION / PC RECEVEUR

Sélectionnéz à l'aide des touches ou , le PC que vous souhaitez désigner comme receiveur et validez par la touche OK.

Réglage du contraste de l'écran

Ce réglage agit uniquement sur le contraste de l'écran.

271 OK - REGLAGES / ECRAN / CONTRASTE LCD

Réglez le contraste avec les touches et puis validez votre choix par la touche OK.

PARAMÉTRES TECHNIQUES

Votre terminal est déjà paramétré par défaut lorsque vous le réceptionnez. Cependant vous pouvez l'adapter à vos besoines exacts en réglient les paramètres techniques.

Pour régler les paramètres techniques :

Selectionnez le paramètre désire et validez par la touche OK.
A l'aide des touches ou , modifiez le réglage du paramètre désiré en vous reportant au tableau ci-après puis validez par la touche OK.

Paramètre	Réglage	Signification
1 - MODE D'ANALYSE	1 - NORMAL2 - FIN3 - SFIN4 - PHOTO	Valeur par défaut de la résolution d'analyse des documents à émettre.
2 - EN-TETÉ EMISSION	1 - AVEC2 - SANS	Si ce paramètre est actif tous les documents reçus par vos correspondants seront imprimés avec un en-tête comprenant votre nom, votre numéro, la date et le nombre de pages. Attention : si vous envoyez une télécopie depuis le chargeur de document, l'en-tête d'émission ne figurera pas sur le document reçu par votre correspondant.
3 - VITESSE ÉMISSION	1 - 336002 - 144003 - 120004 - 96005 - 72006 - 48007 - 2400	Choix de la vitesse d'émission fax.Si la qualité de la ligne téléphonique est bonne (adaptée, sans écho), les communications s'effectuent généralement à la vitesse maximale.Cependant, il peut être nécessaire de limiter la vitesse d'émission pour certaines communications.
4 - ANTI ECHO	1 - AVEC2 - SANS	Si ce paramètre est actif, l'écho en ligne sera attenué en communication longue distance.
6 - MODE OUTRE-MER	1 - AVEC2 - SANS	Pour certains appeals longues distances (satellites), l'écho en ligne peutrendre la communication difficile.
7 - AFFICHAGE EN COM	1 - VITESSE2 - NUMERO PAGE	Choix entre l'affichage de la vitesse de communication et le numéro de la page en cours de transmission.
8 - ECO ENERGIE	1 - SANS2 - DELAI5 MINUTES3 - DELAI15 MINUTES4 - DELAI30 MINUTES5- DELAI60 MINUTES	Choix du délambda pour la mise en veille du périphérique. Au bout du délambda (en minutes) de NON utilisation, le périphérique se met en veille.
10 - EN-TÊTE RÉCEPTION	1 - AVEC2 - SANS	Si ce paramètre est actif, tous les documents reçus par votre terminal seront imprimés avec un en-tête complément le nom et le nombre de l'émetteur (si disponible) ainsi que la date d'impression de votre terminal et le nombre de pages.
11 - VITESSE RÉCEPTION	1 - 336002 - 144003 - 96004 - 48005 - 2400	Choix de la vitesse de réception fax.Si la qualité de la ligne téléphonique est bonne (adaptée, sans écho), les communications s'effectuent généralement à la vitesse maximale.Cependant, il peut être nécessaire de limiter la vitesse de réception pour certaines communications.
12 - NB SONNERIES	2 à 5	Nombre de sonneries pour déclencher automatiquement votre apparil.
20 - ECM(CORRECTION ERREUR)	1 - AVEC2 - SANS	Actif, ce paramètre permet de corriger les erreurs de communication dues à une ligne téléphonique perturbée. Ce paramètre est utile quand les lignes sont de faisible niveau ou sont bruitées. En contrapartie, les temps d'émission peuvent être plus longs.
72 - VITESSE MODEM	1 - 560002 - 336003 - 144004 - 120005 - 96006 - 72007 - 48008 - 24009 - 120000 - 600	Choix de la vitesse maximale de communication Internet. Si la qualité de la ligne téléphonique est bonne (adaptée, sans écho), les communications s'effectuent généralement à la vitesse maximale.Cependant, il peut être nécessaire de limiter la vitesse pour certains communications Internet (mauvaise qualité de ligne ou configuration du fournisseur d'accès).
73 - ENRICHIR REP. @	1 - AVEC2 - SANS	Actif, ce paramètre permet, lors d'une communication, d'enregistrer automatiquement dans le réseau l'adresse Internet (si elle existe) d'un correspondant fax.
74 - EFFACEMENT BAL	1 - AVEC2 - SANS	Lorsque le terminal recoit un e-mail avec une piece jointe informatique qu'il ne sait pas tracer, il efface le message de la BAL du fournisseur d'accès, il imprime et transmet à l'émetteur du message, un avis de non compréhension.Sur réception d'un e-mail, le terminal ne détruit pas le message de la BAL, il imprime un avis de non compréhension vous demandant de récapierer ce message à l'aide de votre équipement informatique.Ce paramètre n'a de sens que si vous possédez un équipement informatique. L'espace mémoire que vous offre给你们 fournisseur d'accès est limité, si vous ne videz pas votre BAL, vous risquez de la saturer à long terme et d'empêcher la réception de tout nouveau message.
75 - P.J TEXTE	1 - AVEC2 - SANS	Pour permettre d'ajouter une piece jointe.
76 - FORMAT PIECE JOINTE	1 - IMAGE2 - PDF	Format par défaut des documents émis sur Internet :PDF : monochrome ou couleurIMAGE : monochrome (TIFF) ou couleur (JPEG)
77 - VITESSE LAN	AUTO100 FULL100 HALF10 FULL10 HALF	Définit la vitesse du terminal de communication en fonction de celle du réseau LAN utilisé.
78 - ENR. WINS -DNS	1 - AVEC2 - SANS	L'enregistrement du terminal dans les serveurs WINS permet l'accès au scanner par son nom netbios depuis des PC situés sur des sous-réseaux différents de celui du terminal.
80 - TONER SAVE	1 - AVEC2 - SANS	Eclaircit les impressions afin d'économiser l'encre de la cartouche toner

Votre terminal apparait à une nouvelle génération de fax que vous intégrrez à votre réseau local, comme vous le fieriez avec un PC. En effet, grâce à son interface réseau local intégrée, vous pouvez désormais envoyer vos documents via un serveur de messagerie local SMTP/POP3 (en interne ou en externe selon les réglages de votre serveur de messagerie).

Pour bénéficier de toutes les options réseau disponibles, vous devez effectuer les régles suivants, écrites dans les sections ci-dessous :

• les réglages réseau local, pour intégrer votre terminal à votre réseau local,
• les réglages de messagerie, pour que tous vos e-mails soient automatiquement gérés par votre serveur de messagerie,

Attention - Bien qu'étant assez simples, les réglages réseau nécessitant parfois une bonne connaissance de votre configuration informatique. Si une personne l'administré dans votre société, nous vous conseillons de faire appel à elle pour les paramétrages décrits ci-dessous.

Configuration automatique

Il est conseilé d'effectuer une configuration manuelle de votre terminal. Toutefois, la configuration automatique des paramètres réseau local peut être envisagée si vous disposez, sur leur réseau local, d'un serveur DHCP ou BOOTP qui peut attribuer dynamiquement des adresses aux péripériques prêents sur le LAN.

Pour configurer automatiquement les paramètres réseau local :

2531 OK - REGLAGES / RESEAUX / RESEAU LOCAL / CONFIG.

Choisissez AUTOMATIQUE, puis validez par OK. Le terminal recherche sur le réseau local un serveur DHCP ou BOOTP qui peut lui attribuer dynamiquement ses paramétres (affichage du message AUTOCONF.).

Vérifiez, lorsque le message AUTOCONF. n'est plus affiché, que les paramètres Adresse IP, Masque de sous-réseau et Adresse de la passerelle sont bien renseignés. Si ce n'est pas le cas, vous nevez effectuer une configuration manuelle (voir ci-dessous).

Configuration manuelle

Pour configurer votre terminal manuellement, vous nevez dispose des informations habituelles permettant de paramétre un périphérique (adresse IP, masque sous-rière et adresse de passerelle).

Pour configurer manuellement les paramètres réseau local,

2531 OK - REGLAGES / RESEAUX / RESEAU LOCAL / CONFIG.

Choisissez MANUEL,uis validez par OK.

Adresse IP

2532 OK - REGLAGES / RESEAUX / RESEAU LOCAL / ADRESSE IP

Saisissez l'adresse IP de votre terminal, puis validez par OK.

Masque sous-réseau

2533 OK - REGLAGES / RESEAUX / RESEAU LOCAL / MSK SS RES.

Saisissez le masque sous-reseau de votre terminal, puis validez par OK.

Adresse de la passerelle

2534 OK - REGLAGES / RESEAUX / RESEAU LOCAL / PASSENELLE

Saisissez l'adresse IP de la passerelle reseau, puis validez par OK.

Adresse IEEE (ou adresse Ethernet) ou MAC

2535 OK - REGLAGES / RESEAUX / RESEAU LOCAL / ADRESSE IEEE

L'interface Ethernet de votre terminal contient déjà une adresse IEEE que vous ne pouvez pas modifier, mais que vous pouvez consulter.

NetBIOS

Les noms NetBIOS, utilisables avec les options réseau, permettent d'identifier votre terminal depuis un PC connecté sur un réseau local (par exemple avec le nom "IMP-RESEAU-1").

2536 OK - REGLAGES / RESEAUX / RESEAU LOCAL / NOM NETBIOS 1
2537 OK - REGLAGES / RESEAUX / RESEAU LOCAL / NOM NETBIOS 2

Saisissez le nom choisi (15 caractères maximum) puis validez par OK.

Les serveurs WINS1 et WINS2, utilisés avec les options réseau, permettent d'acceder à des terminaux se trouvant sur d'autres sous-reseaux, par leur nom Netbios.

Ces 2 adresses doivent être renseignées pour la fonction Scan To Disk.

2538 OK - REGLAGES / RESEAUX / RESEAU LOCAL / WINS 1
2539 OK - REGLAGES / RESEAUX / RESEAU LOCAL / WINS 2

Saisissez l'adresse IP des serveurs puis validez par OK.

Remarque

: si le terminal est paramétré en Configuration automatique (menu 2531 ), ces adresses peuvent être remplies automatiquement par certains serveurs DHCP.

Cas de la connexion à un domaine (par exemple avec Windows NT, 2000 ou XP)

Le terminal peut s'identifier sur le réseau local, en utilisant les paramètres d'un compte utilisé, avant de pouvoir, entre autres, archiver des documents par la fonction Scan to Disk.

Une fois ces paramètres renseignés, ils seront utilisés par défaut si vous ne déclarez pas d'identifient et de mot de passer lors de l'utilisation de la fonction.

Identifiant de connexion

2541 OK - REGLAGES / RESEAUX / LOGIN DOM / UTILISAT.

Saisissez l'identifant de connexion au réseau local, puis validez par OK.

Mot de passage de connexion

2542 OK - REGLAGES / RESEAUX / LOGIN DOM / MOT PASSE

Saisissez le mot de passer de connexion au réseau local, puis validez par OK.

Nom de Domaine

2543 OK - REGLAGES / RESEAUX / LOGIN DOM / NOM DOM.

Saisissez le nom du domaine du réseau local, puis validez par OK.

Configuration du serveur SNTP

Le terminal peut semettre automatiquement à l'heure en se connectant à un serveur SNTP.

Adresse du serveur

2551 OK - REGLAGES / RESEaux / SERVEUR SNTP / ADRESSE

Saisissez le nom du serveur SNTP, puis validez par OK.

Ce nom peut être sous la forme d'une adresse IP, d'une adresse DNS ou d'un nom NetBIOS.

Port du serveur

2552 OK - REGLAGES / RESEAUX / SERVEUR SNTP /PORT

Saisissez le numero de port du serveur, puis validez par OK.

Le port par défaut est le port 123.

Activation de l'accès au serveur

2553 OK - REGLAGES / RESEAUX / SERVEUR SNTP /ACTIVATION

Pour activer le serveur SNTP,choisissez AVEC dans le menu dérouulant puis validez par OK

Fuseau hora

2554 OK - REGLAGES / RESEAUX / SERVEUR SNTP /FUSEAU HORAIRE

Choisissez le fuseau hora dans lequel se trouve le terminal dans la liste déroulante puis validez par OK.

Si vous avez activé la gestion automatique de l'heure d'été (menu 212), le réglage FUSEAU HORAIRE est initiaisé automatiquement.

Heure d'été

2555 OK - REGLAGES / RESEAUX / SERVEUR SNTP /HEURE D'ETE

Choisissez dans la liste déroulante le paramètre horsaire qui convient entre heures d'hiver, heures d'été +1 et heures d'été +2 puis validez par OK.

Remarque : Ce menu n'apparait pas si le menu 212 est activé.

Désenregistrement des PC

Ce menu permet de supprimer des PC qui sont connectés au terminal via la liaison LAN.

256 OK - REGLAGES / RESEaux / DESENREG. PC

Sélectionnez le PC que vous souhaitez supprimer de la liste à l'aide des flèches et puis validez par OK.

RéGLAGES FONCTION IMPRESSION

L'imprimante est connectable au réseau local, elle possède sa propre adresse IP.

Mise à jour des paramètres réseaux

Le pupitre d'impression, vous permet :

• d'activer ou désactiver TCP/IP, NetWare et EtherTalk
• d'activer ou désactiver DHCP
• de saisir l'adresse IP, l'adresse du masque de sous-réseau et l'adresse de la passerelle par défaut.

Pour vérifier ou modifier les paramètres de la carte réseau, procédez de la manière suivante :

Appuyez sur la touche MENU.
Appuyez de manière repétée sur les touches ou jusqu'à l' apparition de INTERFACE. Un des noms d'interface ci-dessous apparait, montrant qu'elle est l'interface courante.

PARALLELE (réglage par défaut)
- USB
- OPTIONNELLE (lorsque la carte réseau est installée).

Appuyez sur OK, un "?" clignant et apparait.
Appuyez de manière répétée sur les touches ∧ ou √ jusqu'à l' apparition de OPTIONNELLE. Appuyez sur OK.
Appuyez sur la touche >
Cet exemple montre comment activer le protocole TCP/IP pour connecter le terminal au réseau. Vous pouvez activer Netware ou EtherTalk de la même manière.

Appuyez de manière repétée sur les touches ∧ ou ∨ jusqu'à l' apparition de TCP/IP.

Si TCP/IP est INACTIF. Appuyez sur OK, un "?" clignant apparaît. Sélectionnéz ACTIF à l'aide des touches ∧ ou ∨. Appuyez de nouveau sur OK.

Configuration automatique des paramètres IP

Ce réglage est possible lorsqué le protocole TCP/IP est activé. Il est conseilé d'effectuer une configuration manuelle de votre terminal. Toutefois, la configuration automatique des paramètres réseau local peut être envisagée si vous disposez, sur votre réseau local, d'un serveur DHCP ou BOOTP qui peut attribuer dynamiquement des adresses aux périphériques prênts sur le LAN.

Pour configurer automatiquement les paramètres réseau local :

Appuyez sur OK, un "?" clignant apparent.
^ Sélectionnez ACTIF avec les touches ou , puis appuyez sur OK.

Appuyez sur la touche MENU.

Eteignez将自己的 terminal fais rallumez-le. La configuration de l'adresse IP est maintenant terminée.

Configuration manuelle des paramètres IP

Ce réglage est possible lorsque le protocole TCP/IP est activé.

Pour configurer votre terminal manuellement, vous nevez dispose des informations habituelles permettant de paramétre un périphérique (adresse IP, masque sous-rière et adresse de passerelle).

Pour configurer manuellement les paramètres réseau local :

MENU - √ - INTERFACE > - √ - TCP/IP > DHCP

Vérifiez que le paramètre DHCP est INACTIF. Sinon appuyez sur ENTER, puis Sélectionnez INACTIF avec les touches ou . Appuyez sur OK.
Appuyez sur V
Appuyez sur ENTER pour entrer l'adresse IP. Un curseur (_) commence à clignoter sur le segment de droite (3 chiffres). Appuyez sur la touche pour augmenter la valeur et sur la touche pour la réduire. Une fois la valeur du segment de droite paramétrée, appuyez sur la touche < pour placer le curseur sur le segment suivant. Appuyez à nouveau sur la touche pour augmenter la valeur et sur la touche pour la réduire. Procedez de même pour tous les segments. Appuyez sur OK une fois tous les segments paramétrés.
Appuyez sur V
Entrez l'adresse du masque de sous réseau de la même maniere que pour l'adresse IP.
Appuyez sur V
Entrez l'adresse IP de la passerelle de la même manière que pour l'adresse IP.
Appuyez sur la touche MENU.

Eteignez将自己的 terminal fais rallumez-le. La configuration de l'adresse IP est maintenant terminée.

Remarque : Les autres réglages liés à l'impression sont décrits dans le chapitre Fonction impression.

Vous pouvez configurer les mêmes paramètres à distance qu'en local.

Conditions requires

Pour pouvoir configurer votre machine à distance, vous devez :

• posseder un navigateur Web (Internet Explorer version 4 ou supérieure pour un fonctionnement optimal),
• définir les paramètres de réglages du Réseau Local de votre machine (adresse IP, masque de sous réseau,...), ces paramètres vous seront fournis par l'administrateur de votre réseau. Dès que vous

avez ces informations, reportez-vous au paragraphe Réglages réseau local, page 3-11 pour renseigner les champs nécessaires.

Acceder au Serveur Web

Ouvrez un navigateur Web depuis un PC inscrit sur le réseau.
Saisissez l'adresse IP du terminal que vous souhaitez configurer dans le champ Adresse.
Validate en appuyant sur ENTREE.
La fenetre d'accueil s'affiche, selectionnez la langue de l'interface.
Modifiez les parametes de votrechoix à l'écran puis validez.

MESSAGE ET INTERNET

Votre terminal vous permet d'envoyer et de receivevoir des documents par E-mails à des correspondants du monde entier via le réseau Internet.

Un E-mail est un message électronique envoyé par Internet, vers une adresse E-mail (qui est une boîte aux lettres Internet personnelle).

L'accès à Internet est possible grâce à un fournisseur d'accès Internet. Ce dernier met à disposition un serveur ou système informatique, auquel vous pouvez acceder par votre ligne téléphonique et ainsi vous connecter à Internet et acceder à votre boîte aux lettres Internet.

Avant de pouvoir émettre dans le monde entier, vousdezvez :

• avoir souscrit un abonnement Internet auprès d'un fournisseur d'accès,
• avoir vérifié que tous les paramètres d'initialisation sont conformes aux indications fournies par ce fournisseur d'accès,
• avoir effectué, si nécessaire, les réglages pour l'accès à Internet.

Ensuite, vous pourrez vous connecter à Internet via votre fournisseur d'accès pour envoyer et recevoir des fax-Internet ou des E-mails. Ces deux opérations seront réalisées au cours d'une connexion à Internet.

PARAMÉTRES D'INITIALISATION

Voudevezdéfinir,ou au moins vérifier tous les paramètres d'initialisation qui permettent de vous identifier sur le réseau Internet. Ils vous sont fournis par votre fournisseur d'accès à Internet dés que cette abonnement est enregistré.

Ces paramètres d'initialisation sont divisés en 4 catégories :

• connexions, permettant de définir le numéro d'appoint, l'identifiant de connexion et le mot de passage (MDP) de connexion,

• messagerie, permettant de définir l'identifant de messagerie, le mot de passer (MDP) de messagerie et l'adresse E-mail,

• serveurs, permettant de définir le nom ou l'adresse IP des serveurs SMTP (émission) et POP3 (réception dans votre boîte auxlettres) sur Internet et l'adresse des serveurs DNS PRINCIPAL et DNS SECONDAIRE. Cette adresse est constituée de 4 groupes de 3 chiffres maximum séparés par des points.

• Authentication SMTP, permettant d'activer le protocole d'authentication lorsque le serveur SMTP utilisé le besoin pour l'émission d'E-mails.

Accès aux paramètres de connexion et de messagerie

91 OK - INTERNET / FOURNISSEUR

Selectionnez le fournisseur Internet dans la liste proposée SANS ACCÉS, PROVIDER 1, PROVIDER 2, PROVIDER 3, PROVIDER 4, PROVIDER 5, PROVIDER 6 ou RÉSEAU LOCAL puis validez par la touche OK.

Lechioix SANS ACCES vous permet d'inhiber les fonctions Internet de votre apparéel.

92 OK - INTERNET / INIT. PROVIDER

921 OK - INTERNET / INIT. PROVIDER / CONNEXION

Entrez le NUMERO D'APPEL puis validez par la touche OK.
Entrez l'IDENTIFIANT de connexion¹ puis validez par la touche OK.
Entrez le MOT DE PASSE de connexion puis validez par la touche OK.

922 OK - INTERNET / INIT. PROVIDER / MESSAGERIE

Entrez 1'IDENTIANT de messagerie puis validez par la touche OK.
Entrez le MOT DE PASSE de messagerie puis validez par la touche OK.
Entrez l'ADRESSE E-MAIL puis validez par la touche OK.

Accès aux paramètres des serveurs

923 OK - INTERNET / INIT. PROVIDER / SERVEURS

Entrez le SERVEUR SMTP puis validez par la touche OK.
Entrez le SERVEUR POP3 puis validez par la touche OK.
Entrez le DNS 1 puis validez par la touche OK.

Accès aux paramètres d'authentication SMTP

924 OK - INTERNET / INIT. PROVIDER / AUTHENT. SMTP

Dans le menu ACTIVATION, Sélectionnez AVEC pour activer l'authentication SMTP puis validez par la touche OK.

Dans le menu PARAMÉTRES, Sélectionnez IDEM MESSAGERIE pour conserver les mêmes paramêtres d'identification que la messagerie ou SPECIAL AUTHENTIC. pour définir d'autres paramêtres d'identification puis validez par la touche OK. Lorsque vous Sélectionnez SPECIAL AUTHENTIC., effectuez les 2 opérations suivantes:

Entrez 1 IDENTIFIANT puis validez par la touche OK.
Entrez le MOT DE PASSE puis validez par la touche OK.

Exemple de paramètre Internet du terminal (modem 56 kbps)

Votre fournisseur d'accès doit vous fournir les éléments suivants :

NUMERO D'APPEL :	08 60 00 10 00
IDENTIFIANT CONNEXION :	[e-mail]
MOT DE PASSE CONNEXION :	*****
IDENTIFIANT MESSAGERIE :	demo jt12
MOT DE PASSE MESSAGERIE :	*****
ADRESSE E-MAIL :	[e-mail]
SERVEUR :
SMTP	mail.gofornet.com
POP	mail.gofornet.com
DNS 1	103.195.014.001
DNS 2	103.195.014.002

Données non fonctionnelles fournies à titre d'exemple.

Vou desveez ensuite renseigner les MENUS suivants dans votre fax :

91

FOURNISSEUR

PROVIDER 1

CONNEXION

9211	NUM APPEL	0860001000
9212	IDENTIFIANT	[e-mail]
9213	MOT PASSE	*****

MESSAGE

9221	IDENTIFIANT MESSAGERIE	demo jt12
9222	MOT DE PASSE MESSAGERIE	*****
9223	ADRESSE E-MAIL	[e-mail]

SERVEURS

9231	SMTP	mail.gofomet.com
9232	POP3	mail.gofornet.com
9233	DNS 1	103.195.014.001
9234	DNS 2	103.195.014.002

AUTHENTIC. SMTP

9241

ACTIVATION

Avec ou Sans

Votre terminal est maintainant configuré.

RéGLAGES

Les réglages sont divisés en plusieurs catégories :

• les réglages courants définissant le type et la fréquence de connexion à Internet ainsi que le type d'émission de vos documents,
• le tri des mails reçus définissant le mode de traitement des E-mails stockés dans votre boîte aux lettres de messagerie.

Réglages courants

Vous disposez de deux sortes de réglages qui vous permettent de définir :

• le type et la fréquence de connexion à votre fournisseur Internet.

PONCTUELLES	Une connexion Internet est établie chaque jour à 09h00, 12h30 et 17h00A.
PERIODIQUES	Une connexion Internet est établie toutes les trois heures. (valeur par défaut).
VOLONTAIRES	La connexion à Internet est établie à votre demande par un ACCES IMMEDIATEIAT (reportez-vous au paragraph Connexion Internet, page 3-23).

A. Pour évitir de saturer l'accès à Internet, la connexion automatique se fera en réalité entre plus et moins 12 minutes autour de l'heure de référence

• le type d'émission via le réseau Internet.

IMMÉDIATE	L'émission du document sera immédiate lors de chaque demande d'émission.
LORS DE CONNXIONS	Les émissions se feront uniquement lors des connexions programmesées SUR HEURES FIXES ou PÉRIODIQUES.

Vous pouvez, à tout moment, connaître l'etat des réglages de votre apparéil en les imprimant.

Accès au besoin du type de connexion

941 OK - INTERNET / REGLAGES / TYPE ConnEXION

Sélectionnez une des options de connexion PONCTUELLES, PÉRIODIQUES ou VOLONTAIRES puis validez par la touche OK.

Accès au besoin du type d'émission

942 OK - INTERNET / REGLAGES / TYPE EMISSION

Sélectionnez une des options d'émission IMMÉDIATE ou LORS DE ConnEXIONS puis validez par la touche OK.

Modification de la période de connexion (type PÉRIODIQUES)

943 OK - INTERNET / REGLAGES / PÉRIODE

Le mode PÉRIODIQUES étant sélectionné, entrez la nouvelle période de connexion en utilisant le clavier numérique (valeur comprise entre 00h01 et 23h59) et validez par la touche OK.

Une connexion Internet est établie toutes les trois heures (valeur par défaut).

Modification des heures de connexion (type PONCTUELLES)

943 OK - INTERNET / REGLAGES / HORAIRES

Le mode PONCTUELLES étant sclectionné, positionné le curseur, à l'aide des touches et , sous le chiffre à modifier. Entrez la ou les nouvelles heures de connexion en utilisant le clavier numérique (valeur comprise entre 00h01 et 23h59) et validez par la touche OK.

Accès au besoin d'impression d'avis de dépôt

944 OK - INTERNET / REGLAGES / AVIS DE DEPOT

Sélectionnez une des options d'avis de dépôt AVEC, SANS, SYSTÉMATIQUE OU SUR ECHEC puis validez par la touche OK.

Accès au besoin de l'adresse de retard d'un email

945 OK - INTERNET / REGLAGES / ADR RETOUR

Saisissez l'adresse email puis validez par la touche OK.

Accès à l'impression des réglages Internet

946 OK - INTERNET / REGLAGES / IMPRIMER

Les réglages Internet sont imprimés.

Ces réglages peuvent aussi être imprimés avec tous les autres réglages de votre apparéil (reportez-vous au paragraph Impression des réglages, page 5-29).

Tri des mails

Cette fonction vous permet deCHOISIR le mode de traitement des documents Internet stockés dans.
votre boite aux lettres Internet.

Vouaveslechoixentre troiss possibilities:

• F@X SEUL, perpetual et d'imprimer les E-mails sur votre terminal.
• PC SEUL, permettant de conserver vos E-mails dans votre boîte auxlettres pour uneutilisation ultérieure avec un ordinateur (donc pas de relève possible de ces E-mails),

• PARTAGE PC permettant :

• si PC et fax ont deux adresses différentes, de transférer tous les mails ou seulement ceux avec pieces jointes inexploitables vers un PC,

• si PC et fax partagent la même adresse, d'utiliser le fax comme imprimante d'E-mails pour le compte du PC.

96 OK - INTERNET / TRI MAILS

Mode F@x seul

Selectionnez l'option F@X SEUL puis validez par la touche OK.

Tous les E-mails sont relevants et imprimés.

Mode PC seul

Sélectionnez l'option PC SEUL puis validez par la touche OK.

Les E-mails ne sont ni reliés ni imprimés et ils pourront être exploités par un ordinateur.

Après chaque connexion, le nombre d'E-mails présents dans votre boîte aux lettres Internet est affché à l'écran.

Mode Partage PC

Selectionnez l'option PARTAGE PC puis validez par la touche OK.

Vou pouve alors désisir de transférer vos E-mails vers un PC ou d'utiliser le fax comme imprimante d'E-mails.

Pour transférer les E-mails vers un PC :

Sélectionnez l'options AVEC ENVOI PC et validez par la touche OK.
Saisissez l'adresse E-mail de l'ordinateur vers lequel vous désirez transférer vos E-mails puis validez par la touche OK.
Sélectionnez l'options désirée selon le tableau ci-après et validez par la touche OK.

Menu	Description
TOUS LES MAILS	Tous les E-mails sont à transférer sur le PC.
PJ INEXPLOITABLES	Le fax relève et imprime les E-mails exploitables et transfère vers la boîte aux lettres du PC les E-mails avec des P.J. qu'il ne sait pas exploiter.

Pour utiliser le fax comme imprimante d'E-mails :

Sélectionnez l'options SANS ENVOI PC et validez par la touche OK.

Selectionnez l'option désirée selon le tableau ci-après et validez par la touche OK.

Menu	Description
AVEC EFFACEMENT	Les E-mails deja exploités et lisibles par le fax (sans PJ inexploitables) sont effacés, après impression sur le fax.
SANS EFFACEMENT	Les E-mails deja exploités et lisibles par le fax ne sont pas effacés.

Après chaque connexion, le nombre d'E-mails encore présents dans votre boîte aux lettres Internet est affchéé à l'écran.

CONNEXION INTERNET

Une connexion à Internet se fait via un fournisseur d'accès. Elle permet à la fois d'émettre et de receivevoir des documents pendant la même connexion.

Une connexion se déroule de la manière suivante :

• Emission vers la (ou les) boîte(s) aux lettres Internet de votre (ou vos) correspondant(s) de tous les fax-Internet en attente d'émission.

Si le destinataire de votre envoi est un ordinateur, le fax émis sera reçu comme piece jointe d'un E-Mail.

• Réception de tous les fax-Internet et E-Mails déposés dans votre boîte auxlettres Internet personnelle.

Vous pouvez vous connecter immédiatement ou automatiquement selon des périodes ou des heures programmes. Le déclenchement d'une connexion programmée à Internet dépend des réglages courants programmes sur votre apparéil.

Connexion immediate à Internet

Vous dispose de deux méthodes pour vous connecter immédiatement à Internet :

Acces par le menu.

93 OK - INTERNET / ACCES IMMED

Acces direct.

Appuyez deux fois sur la touche @.

Connexionprogrammée

Le déclenchement d'une connexion programmée à Internet dépend de la programmation de votre apparéil et plus particulièrement des réglages courants (reportez-vous au paragraphe Réglages courants, page 3-20).

INHIBER LA FONCTION INTERNET

Si vous ne souhaitez pas utiliser les fonctions Internet :

91 OK - INTERNET / FOURNISSEUR

Sélectionnez SANS ACCÉS dans la liste de fournisseurs Internet puis validez par la touche OK.

SERVICE SMS

Grçá à la touche SMS votre terminal vous permet d'envoyer des SMS à vos correspondants. Un SMS ("Short Message Service") est un service de messages courts dédié à la communication vers les téléphones mobiles ou autre terminal SMS compatible.

Le nombre de caractères autorisés par message est variable en fonction de l'opérateur et du pays d'ou vous envoyez votre SMS (ex : France 160 caractères, Italie 640 caractères).

Le service SMS est disponible selon les pays et selon les opérateurs.

Attention - Le service SMS utilise une tarification spéciale.

PARAMÉTRES SMS

Ce menu permet de définir plusieurs options :

• l'impression automatique des SMS en réception,
• l'activation d'un bip sonore lors de la réception de SMS,
• l'activation de l'envoi de vos coordonnées,
• l'adresse de votre terminal.

L'adresse de terminal est à modifier uniquement si plusieurs terminaux sont installés sur votre ligne. Il permet de différencier les deux machines lors de la réception d'un SMS.

Lorsque vous souhaitez qu'un correspondant envoi des SMS sur le terminal de votrechioix, vous devez lui communiquer leur numero de ligne plus l'adresse du terminal de destination.

Si vous correspondant n'ajoute pas l'adresse d'un terminal, le SMS arrivera dans le terminal qui a l'adresse 0.

45 OK - SERVICE SMS / PARAMETRES

Impression automatique des SMS reçus.

451 OK - SERVICE SMS / PARAMETRES / AUTO PRINT

Sélectionnez l'options AVEC ou SANS impression automatique, puis validez par la touche OK.

Activation du bip à la réception de SMS.

452 OK - SERVICE SMS / PARAMETRES / BIP SONORE

Selectionnez l'options AVEC ou SANS bip sonore à la réception, puis validez par la touche OK.

Presents de I'expediteur du SMS.

453 OK - SERVICE SMS / PARAMETRES / EXPEDITEUR

Sélectionnez l'option AVEC ou SANS représentation de l'expéditeur, puis validez par la touche OK.

Adresse du terminal.

454 OK - SERVICE SMS / PARAMETRES / ADR TERMINAL

Entrez le numero de terminal, puis validez par la touche OK.

ENVOYER UN SMS

Pour envoyer un SMS :

Appuyez deux fois sur la touche SMS,
Entrez le texte du SMS à l'aide du clavier alphabétique.

Pour cela, vous disposez d'un veritable éditeur :

• pour les majuscules, utilisez la touche ↑,
• pour vous déplacer dans le champ de saisie, utilisez les touches et ,
• pour vous déplacer dans le texte de mot en mot, appuyez sur la touche CTRL et sur l'une des touches ou du navigateur.
• pour passer à la ligne suivante appuyez sur la touche ←,
• pour effacer un caractère (en déplaçant le curseur vers la gauche), utilisez la touche ou C,
  ^出 ValidatezvoirexteparlatoucheSMS.

Définissez le numéro de votre destinatère (telephone mobile ou tout autre terminal SMS compatible) par l'un des choix suivants :

• saisissez le numero à l'aide du clavier numérique,
• saisissez les premières lettres du nom du destinataire,
• appuyez sur la touche jusqu'à faire apparaitre votre correspondant (les correspondants sont classés par ordre alphabetique).

appuyez sur la touche pour émettre le SMS.

Votre SMS peut etre mono-destinataire ou multi-destinataires. Pour envoyez un SMS :

• à un destinataire, validez par la touche SMS.

• à plusieurs destinataires :

• appuyez sur la touche * et entrez le numéro du destinataire suivant,

• repérez cette dernière étape pour tous les destinataires désirés (10 destinataires maximum). Validate la saisie du dernier destinataire par la touche SMS, EMISSION SMS s'affiche à l'écran lors de l'envoi du SMS, l'envoi du SMS est en cours.

• Si SMS s'affiche à l'écran, cela signifie que l'envoi du SMS est en attente et un nouvel essai sera effectué dans quelques minutes. Pour executer immédiatement ou supprimer cet envoi, (reportez-vous au paragraphe File d'attente d'émission, page 5-11).

• Pour vérifier que l'envoi du SMS s'est fait correctement, vous pouvez imprimer le journal des émissions / réceptions (▼ 52 OK - IMPRESSION /JOURNAUX, p. 2-7).

EFFACER UN SMS

Pour effacer un SMS procédez de la manière suivante :

43 OK - SERVICE SMS / EFFACER SMS

Sélectionnéz les messages à effacer.

431 OK - SERVICE SMS / EFFACER SMS / SELECTION

Selectionnez SELECTION à l'aide des touches et et validez avec la touche OK.
Sélectionnez un message à l'aide des touches et et validez avec la touche OK.
Effacer les messages déjà lus.

432 OK - SERVICE SMS / EFFACER SMS / MESSAGES LUS

Selectionnez MESSAGES LUS à l'aide des touches et et validez avec la touche OK.
Confirmez avec la touche OK.
Effacer tous les messages en mémoire.

433 OK - SERVICE SMS / EFFACER SMS / TOUS

Selectionnez TOUS à l'aide des touches et et validez avec la touche OK.
Confirmez avec la touche OK.

RéCEPTION DE SMS

Les messages SMS reçus s'impriment systématique (vous pouvez modifier ce paramètre par 451 OK Auto print). Si vous désactivez l'impression automatique, les messages seront automatiquement stockés dans la mémoire.

Lecture d'un SMS

Acces par les menus:

42 OK - SERVICE SMS / LIRE SMS

• Accès direct

Appuyez sur la touche SMS.
Selectionnez LIRE SMS à l'aide des touches et et validez avec la touche OK.

Sélectionnez un message à l'aide des touches et et validez avec la touche OK.
Faites defiler le message avec les touches et .

Imprimer un SMS

Acces par les menus :

44 OK - SERVICE SMS / IMPRIMER SMS

• Accès direct

Appuyez sur la touche SMS.
Selectionnez IMPRIMER SMS à l'aide des touches et , validez avec la touche OK.
Sélectionnez SELECTION (pour désir les messages à imprimer), NOUVEAUX (pour imprimer tous les messages non lus) ou TOUS (pour imprimer tous les messages en mémoire) à l'aide des touches et et validez avec la touche OK.
Confirmez avec la touche OK.

SERVEUR SMS

Ce menu permet de définir les numérods d'émission et de réception de vos centres SMS, ils vous seront fournis par votre fournisseur d'accès. Vous pouvez définir deux centres SMS, un principal et un secondaire. Le secondaire pourra uniquement être utilisé pour la réception de SMS.

Acceder au mode serveur

46 OK - SERVICE SMS / SERVEUR

Définir les numérios du Centre SMS 1

461 OK - SERVICE SMS / SERVEUR / CENTRE SMS 1

Définir le numéro d'émission

4611 OK - SERVICE SMS / SERVEUR / CENTRE SMS 1 / NO EMISSION

Entrez le numero d'émission de votre centre SMS principal, puis validez par la touche OK.

Définir le numéro de réception

4612 OK - SERVICE SMS / SERVEUR / CENTRE SMS 1 / NO RECEPTION

Entrez le numéro de réception de votre centre SMS principal, puis validez par la touche OK.

Définir les nombres du Centre SMS 2

462 OK - SERVICE SMS / SERVEUR / CENTRE SMS 2

Définir le numéro de réception

4621 OK - SERVICE SMS / SERVEUR / CENTRE SMS 2 / NO RECEPT.

Entrez le numéro de réception de votre centre SMS secondaire, puis validez par la touche OK.

4 RÉPERTOIRE

Votre fax vous offre la possibilité de vous constituer un réseau en mémorisant des fiches de correspondants ainsi que des listedes de correspondants que vous aurez créées.

• Vous disposez d'un réseau de 500 fiches de correspondants vous permettant d'enregistrer les noms de vos correspondants et leurs coordonnées.
• Vous pouvez aussi grouper plusieurs correspondants afin de constituer jusqu'à 32 listedes de correspondants.

Une liste de correspondants est constituée à partir des fiches de correspondants déjà enregistrées.

Pour toute fiche ou toute liste de correspondants, vous pouvez :

• créer,
• consulter,
• modifier le content,
• supprimer,
• imprimer le repertoire.

Vouaves la possibilité de sauvegarder puis si nécessaire de restaurer votre repertoire grâce aux menus 161 et 162 (reportez-vous au paragraphe Guide des fonctions, page 2-5). Pour cela procurez-vous auprès de votre revendeur l'option "Carte de sauvegarde repertoire".

CRÉATION DE FICHES DE CORRESPONDANTS

Pour chaque fiche de correspondant, renseignez les champs listedes ci-après, mais seuls les champs nom, tel sont à renseigner obligatoirement :

• NOM du correspondant,
• TEL, numero de fax du correspondant,
• adresse E-MAIL, par exemple : [e-mail],

ou

adresse FTP, par exemple : 134.1.22.9

ou

• adresse de partage, une adresse IP (par exemple 134.1.22.10) ou un nom NetBIOS (par exemple PC1015687).

Remarque

: si vous n'avez pas saisi d'adresse E-MAIL, alors vous avez la possibilité de saisir une adresse FTP (pour effec-tuer de l'archivage).

Si vous n'avez pas saisi d'adresse E-MAIL ni d'adresse FTP, alors vous ave la possibilité de saisir une adresse de partage pour effectuer de l'archivage (adresse du terminal sur lequel le réseau a été partagé).

• FORMAT: par défaut de la piece jointe à savoir PDF ou Image (.tiff ou.jpeg),
• NUMÉRO FICHE, ce numéro est attribué automatiquement par le fax (vous pouvez néanmoins le modifier), il vous permettra un accès rapide au répertoire,
• VITESSE d'émission des fax, vous pouvezCHOISIR, pour chaque correspondant, la vitesse de transmisson minimale des fax que vous lui enverrez. Les vitesse disponibles sont 2400, 4800, 7200, 9600, 12000, 14400 et 33600 bits par seconde. Pour une ligne téléphonique de bonne qualite, soit bien adapteee et sans echo, la vitesse maximale est utilisable.

Remarque

: pour un correspondant dont les deux champs TEL et E-MAIL sont renseignés, c'est la touche de validation ( ou @ ) qui détermine si le document est envoyé via le réseau téléphonique ou via Internet.

AJOUTER UNE FICHE

11 OK - REPERTOIRE / NOUV. CONTACT

Unouvelle fiche de correspondant est creee, completez-la en entrant tout d'abord le nom du correspondant puis validez par la touche OK.

Pour associer une adresse e-mail :

Remarque

: à tout moment, pendant l'ajout d'une fiche ou d'une liste de correspondants vous pouvez renconcer à sa création en appuyant sur la touche

Entrez le numero de téléphone du fax¹ de votre correspondant puis validez par la touche OK.
Entrez l'adresse E-Mail du correspondant (éventuelles) puis validez par la touche OK.
Dérinir le format de la piece jointe (Image ou PDF) OK.

Un numero attribué à votre correspondant apparaît automatiquement à l'écran, si ce nombre ne vous convient pas, vous pouvez le modifier en entrant un autre numero libre puis validez par la touche OK.
Selectionnez l'option AVEC touche associée si vous souhaitez associer une dette (touche de raccourci) à votre correspondant. La premièrelecture disponible apparait par défaut. Si vous souhaitez la modifier, faites defiler l'alphabet à l'aide des touches ou , puis validez votre choix par la touche OK.
Sélectionnez, si besoin, la vitesse d'émission appropriée pour les fax destinés à votre correspondant puis validez votre choix par la touche OK.

Ou pour associer une adresse FTP :

Ne pas rentrer d'adresse e-mail.
Entrez l'adresse FTP du correspondant puis validez par la touche OK (par exemple: 134.1.22.9).
Entrez le nom de l'utilisateur FTP (par exemple: Durand).
Entrez le mot de passer de l'utilisateur FTP.
Eventuellesment entrez le repertoire de destination des fichiers (lorsque ce champ n'est pas rempli, les fichiers sont stockés directement sous la racine) du serveur FTP (par exemple: nom du serveur / Durand).
Définir le format de la piece jointe (Image ou PDF) OK.
Un numero attribué à votre correspondant apparait automatiquement à l'écran, si ce numero ne vous convient pas, vous pouze le modifier en entrant un autre numero libre puis validez par la touche OK.
Selectionnez l'option AVEC touche associée si vous souhaitez associer une dette (touche de raccourci) à votre correspondant. La premièrelecture disponible apparait par défaut. Si vous souhaitez la modifier, faites defiler l'alphabet à l'aide des touches ou , puis validez votre choix par la touche OK.
Sélectionnez, si besoin, la vitesse d'émission appropriée pour les fax destinés à votre correspondant puis validez votre choix par la touche OK.

Ou pour associer une adresse de partage :

Ne pas rentrer d'adresse e-mail, ni d'adresse FTP.
Entrez l'adresse IP ou le nom netbios du correspondant pour la fonction Scan To Disk puis validez par la touche OK (par exemple : 134.1.22.10).
Entrez l'identifiant de connexion réseau precedé du nom de Domaine et sépare par (par exemple: Domaine\Identifient).
Entrez le mot de passer de connexion réseau.
Entrez le repertoire de destination des fichiers.
Définir le format de la piece jointe (Image ou PDF) OK.
Un numero attribué à votre correspondant apparaît automatiquement à l'écran, si ce numéro ne vous convient pas, vous pouvez le modifier en entrant un autre numéro libre puis validez par la touche OK.

Selectionnez l'option AVEC touche associée si vous souhaitez associer une dette (touche de raccourci) à votre correspondant. La premièrelecture disponible apparait par défaut. Si vous souhaitez la modifier, faites defiler l'alphabet à l'aide des touches ou , puis validez votrechoix par la touche OK.
Sélectionnez, si besoin, la vitesse d'émission appropriée pour les fax destinés à votre correspondant puis validez votre choix par la touche OK.

Une liste de correspondants est constituée à partir des fiches de correspondants qui sont déjà enregistrées.

Pour chaque liste de correspondants renseignez les champs suivants :

NOM de la liste,
- NUMÉRÖ ATTRIBUÉ à la liste, ce numéro est attribué automatiquement par le fax. Il vous permettra un accès rapide au réseau,
- COMPOSITION LISTE, ce champ donne la liste des numérios attribués aux fiches de correspondants faisant partie de la liste,
- NUMÉRO LISTE, un numéro permet d'identifier la liste ainsi constituée qui est répertoriée sous la forme (L).

Une liste peut être constituée de correspondants fax et de correspondants Internet.

Le même correspondant peut faire partie de plusieurs listes.

Attention - Il n'est pas possible d'inclure une liste de correspondants dans une autre liste de correspondants.

AJOUTER UNE LISTE

Pour ajouter une liste :

12 OK - REPERTOIRE / NOUV. LISTE

Uneselleselde correspondantsestcreee,completez-laenentrantoutd'abordle nom de la listedepuisvalidezparlatoucheOK.

Remarque

: A tout moment vous pouvez renconcer à la création de la liste en appuyant sur la touche . De plus, vous n'êtes pas obligé de replir toutes les caractéristiques de la liste au moment de sa création, vous pouvez enregistrer la liste en l'etat en appuyant sur la touche

Le champ vide DESTINATAIRE 1 apparait, vous devez le compléter par les numérios attribués des fiches de correspondants qui doivent faire partie de cette liste.

Vous disposez alors de trois façons, détaillées dans le tableau ci-après, pour sélectionner et ainsi inclure un ou des correspondants à votre liste puis validez votre choix de correspondants par la touche OK.

A partir du ...	Procedure
nom du correspondant	Entrez à l'aide du clavier alphabetique, les premières lettres du nom de votre correspondant, ajoutez des lettres jusqu'à l'affichage complet du nom du correspondant déséré.
numéro attribué du correspondant	Entrez directement le numéro attribué du correspondant déséré.
répertoire des correspondants	Appuyez sur la touche puis sélectionnez à l'aide des touches▼ ou▲ le correspondant déséré parmi ceux qui sont enregistrrés.

Pour tous les autres correspondants qui doivent faire partie de cette liste, répétez cette dernière étape, puis validez la composition de la liste par la touche OK.

Remarque

: à tout moment, pendant l'ajout d'une fiche d'un correspondant vous pouvez renconcer à sa création en appuyant sur la touche

Un numero attribué à votre liste apparait automatiquement à l'écran. Si ce nombre ne vous convient pas, vous pouze le modifier en entrant un autre numero libre, puis validez-le par la touche OK.
^注 Validatez la saisie de la liste en appuyant sur la touche

AJOUTER OU SUPPRIMER UN CORRESPONDANT D'UNE LISTE

13 OK - REPERTOIRE / MODIFIER

Sélectionnez la liste de correspondants désirée (L) à l'aide des touches et et validez cechioix par la touche OK.

Faites apparaitre le champ DESTINATAIRE 1 en appuyant sur la touche OK, puis ajoutez ou supprimez le correspondant comme détaillé dans le tableau ci-après :

Pour ...	Procedure
ajouter	Entrez le numéro attribué du correspondant à ajouter et validez par la touche OK. Répétez cette dernière étape autant de fois qu'il y a de correspondants à ajouter.
supprimer	A l'aide des touches▼ ou▲, positionnez-vous sur le numéro à supprimer. Appuyez sur la touche C afin de supprimer le numéro attribué de la liste. Répétez ces 2 dernières étapes autant de fois qu'il y a de correspondants à supprimer de la liste.

^ Validate la nouvelle liste de correspondants en appuyant sur la touche

CONSULTER UNE FICHE OU UNE LISTE

Appuyez sur la touche.

Le repertoire s'affiche, classe par ordre alphabetique.

Sélectionnez le correspondant ou la liste de correspondants (L) désiré(e)s.

MODIFIER UNE FICHE OU UNE LISTE

13 OK - REPERTOIRE / MODIFIER

Le repertoire s'affiche, classé par ordre alphabetique.

Sélectionnez, à l'aide des flèches ou , le correspondant ou la liste de correspondants (L) et validez par la touche OK.
Modifiez le ou les champs désirsés de la fiche du correspondant ou de la liste des correspondants et validez chaque modification de champ par la touche OK.

Remarque : Vous pouvez valider votre modification en appuyant sur la touche , mais dans ce cas vous sortez du menu et vous n'avez pas accès aux champs suivants.

SUPPRIMERUNEFICHEOUUNELISTE

14 OK - REPERTOIRE / SUPPRIMER

Le repertoire s'affiche, classe par ordre alphabétique.

^ Sélectionnez, à l'aide des flèches ou , le correspondant ou la liste de correspondants (L) à supprimer et validerez par la touche OK.
Appuyez a nouveau sur la touche OK pour confirmer votre suppression.

La fiche ou la liste est supprimée du repertoire.

IMPRIMER LE RÉPERTOIRE

Vou puevez imprimer tous les numérores mémorisés dans le repertoire, complenant tous les correspondants et toutes les listes des correspondants existants.

Pour imprimer le repertoire :

15 OK - REPERTOIRE / IMPRIMER

Le repertoire s'imprime, classe par ordre alphabetique.

IMPORTATION D'UN RÉPERTOIRE

Vous pouvez importer sur votre terminal un réseau existant sous forme de filchier informatique. Celui-ci doit néanmoins être caractérisé par une syntaxe spécifique et ne pas composer plus de 500 entrées. Ce filchier informatique est reçu etTraitsé en tant que piece jointe d'un e-mail. Le support servant à l'importation du réseau est donc la messagerie.

Attention - Importer un repertoire efface intégralement le repertoire existant.

CHAMPS DU FICHIER

Le fichier informatique contenant les informations du repertoire doit comprendre cinq champs par ligne, séparés du suivant par un signe unique dans tout le fichier (une tabulation, une virgule ou un point-virgule). Chaque ligne est séparée de la suivante par un retour à la ligne.

Champs	Contenus
Nom	Nom unique dans votre réseau, d'une longueur maximale de 20 caractères. Ce champ est obligatoire. N'utilise jamais le signe séparateur dans la saisie du nom du correspondant.
Numéro de fax	Sans espace ni point, le numéro de fax de votre correspondant peut compter jusqu'à 30 caractères (y compris les signes * et #). Ce champ peut être vide, par exemple s'il s'agit d'un correspondant à qui vous n'envoyez que des messages par e-mail et jamais par fax.
Adresse e-mail	D'un maximum de 80 caractères, l'adresse e-mail de votre correspondant ne doit pas non plus compter le signe séparateur utilisé dans le fjichier. Tous les caractères sont acceptés pour ce champ, qui peut également être vide.
Touché de raccourci	Lettre majuscule de A à Z, unique dans tout le répertoire, associée à un correspondant spécifique et qui permet de leLECTIONnerrapidement. Comme les deux précédents, ce champ peut être vide.
Vitesse	Vitesse d'émission de vos fax sur RTC. Si vous n'en spécifiez pas, la vitesse par défaut est la vitesse maximale. Ce champ peut être vide si toutes vos communications fax sont générées par un serveur de fax.

Attention - Au moins un des champs Numéro de fax ou Adresse e-mail doit être renseigné. Pour obtenir une ligne vide, saisissez 4 séparateurs d'affilée.

Example :

Dupont;0123456789;[e-mail];D;8

Durand;01987654321;;8;

Dutilleul;0123469874;[e-mail];U;8

Remarque : @ signifie qu'aucune touche associée n'est attribuée à l'entrée.

La vitesse est codée sur un chiffre avec le tableau de correspondance suivant :

Vitesse	Chiffre-code
600	7
1200	6
2400	5
4800	4
7200	3
9600	2
12000	1
14400	0
33600	8

Attention - Vous doivent toutes saïriser le signe séparateur, même si l'un des champs est vide. Ainsi, dans l'exemple ci-dessus, dans lequel le séparateur est le point-virgule, ni l'adresse e-mail ni la touche de raccourci n ont été spécifiées pour le correspondant « Durand »

PROCEDURE

Pour importer le repertoire,

17 - REPERTOIRE / IMPORTATION

Sélectionnez AVEC pour autoriser l'importation d'un repertoire.
Sur un PC, préparez votre réseau dans un fisier dont la syntaxe correspond à celle décrite ci-dessus. Pour être reconnu comme étant un réseau, le nom de votre fisier doit impératifement contirir le terme directory et avoir une extension .csv, par exemple : dupontdirectory01.csv, durantdirectory.csv ou plus simplement directory.csv.
Prepazar ensuite un e-mail auquel vous joignez votre fichier, saisissez l'adresse e-mail de la voiture terminal et envoyez libre message via laServeur de messagerie.
Votre terminal va receivevoir le mail contenant le repertoire lors d'une connexion au serveur de messagerie et intégrer votre fichier à son repertoire.
Répétez l'opération autant de fois que nécessaire, par exemple pour-disposer des mêmes répertoires sur tous vos terminaux si vous en avez plusieurs.

Attention - Importer un repertoire efface intégralement le repertoire existant. Lorsque votre terminal dispose d'un repertoire complet, nous vous conseillons de verrouiller l'importation si vous souhaitez protéger les données résident sur le terminal.

Pourverrouillerl'importation,

17 OK - REPERTOIRE / IMPORTATION

Sélectionnez SANS pour interdire l'importation d'un repertoire.

EXPORTATION D'UN RÉPERTOIRE

Vou puez égarlement exporter le repertoire present sur votre terminal sous forme de fichier texte, et l'envoyer à n'importe quel client de messagerie (PC ou fax), qui le receives comme piece jointe à un e-mail, intitulée directoryxxx.csv.

Pour exporter le repertoire,

18 OK - REPERTOIRE / EXPORTATION

Saisissez l'adresse e-mail du PC ou d'un autre fax vers lequel vous souhaitez exporter le repertoire de correspondants. Vous pouvez exporter le repertoire vers plusieurs fax en même temps (reportez-vous au paragraphe Numéroter, page 5-3).
Validatez par OK.
Répétez l'opération autant de fois que nécessaire, par exemple pour-disposer des mêmes répertoires sur tous vos terminaux si vous en avez plusieurs, ou pour envoyer le même fichier à plusieurs utilisateurs PC de votre réseau local.

SERVEUR LDAP

Le serveur LDAP permet d'acceder à un serveur d'annuaire, pour des correspondants ou des listedes correspondants (maximum 500 destinataires).

La fonction LDAP peut-être activée uniquement lorsque le nombre d'entrées libres dans le repertoire local de l'appareil est au moins égal à 50. Si ce n'est pas le cas, un message vous invite à supprimer le nombre d'entrées nécessaire.

PARAMETRAGE

191 OK - REPERTOIRE / SERVEUR LDAP / ADRESSE

Saisissez l'adresse IP ou le nom du serveur et validez par la touche OK.

192 OK - REPERTOIRE / SERVEUR LDAP / IDENTIFIANT

Saisissez l'identifant de connexion au serveur et validez par la touche OK.

193 OK - REPERTOIRE / SERVEUR LDAP / MOT DE PASSE

Saisissez le mot de passer de connexion au serveur et validez par la touche OK.

194 OK - REPERTOIRE / SERVEUR LDAP / BASE DN

Saisissez le nom de la base de donnée et validez par la touche OK.

195 OK - REPERTOIRE / SERVEUR LDAP / PORT

Saisissez le numero de port de connexion du serveur et validez par la touche OK.

ACCès AUX CORRESPONDANTS DU SERVEUR

Lorsque la fonction LDAP est activée sur votre terminal, vous avez la possibilité d'émettre des documents ou des emails vers des correspondants présents dans l'annuaire du serveur.

La recherche d'un correspondant se déroule de la manière suivante, lors de la saisie de la première lecture du nom du destinataire, toutes les entrées de l'annuaire du serveur commençant par cette lecture seront abjoutées alphabetiquement à celles en local.

S'il y a trop d'entrees sur le serveur, un message vous invite à saisir d'avantage de lettres du nom pour affiner la recherche.

Remarque

Pour une liste, si elle contient trop de destinataires, un message vous indique que la liste ne peut et être utilisée.

Dans le menu Modifier :

13 OK - REPERTOIRE / MODIFIER

Sélectionnez, à l'aide des flèches ou , le correspondant du serveur à ajouter dans l'annulaire local et validez par la touche OK.
Modifiez le ou les champs désirsés de la fiche du correspondant et validez chaque modification de champ par la touche OK.
Dans le dernier paramètre :CHOISSEZ L'option Local au lieu de Distant et validez par la touche OK.

Remarque

: Vous pouvez valider votre modification en appuyant sur la touche , mais dans ce cas vous sortez du menu et vous n'avez pas acces aux champs suivants.

5 UTILISATION

ENVoyer

Les fax transmis via le réseau téléphonique sont émis à partir du chargeur ou de la mémoire.

Les documents transmis via Internet sont d'abord mis en mémoire et transmis lors de la connexion à Internet.

Par le réseau téléphonique, vos fax sont émis en noir et blanc.

Par Internet, vous pouvez envoyer des documents noir et blanc (format TIFF, PDF ou PDF sécurisé) ou en couleur (format TIFF, PDF ou PDF sécurisé).

Si vous choisissez "PDF sécurisé", vous devrez saisir un mot de passer. Ce mot de passer sera ensuite nécessaire pour pouvoir visualiser le document sur votre PC.

MISE EN PLACE DU DOCUMENT

Scanner

Depuis le chargeur automatique

Positionnez vos documents originaux sur le chargeur de document :
- face imprimée sur le dessus,
- 1^ère page sur le dessus de la pile.

Ajustez les guides papier à la largeur du document.
L'opération terminée, récapérez vos documents originaux sur le réceptacle des documents analysés.

Attention - Si vous placez le document à émettre à l'envers, le destinataire receivesra une page blanche.

Remarque : les coordonnées du destinataires étant généralement inscrites sur le document à émettre, vous pouvez aussi numéroter avant de placer le document.

Depuis le scanner a plat

A l'aide de la poignée d'ouverture soulevez le chargeur de documents.
Placez votre document face imprimée dessous sur la glace du scanner, l'origine du scanner est située vers vous et a gauche comme indiqué ci-contre.
L'opération terminée, soulevez le chargeur de documents et recuperez vos documents originaux.

CHOISIR LA RÉSOLUTION / LE CONTRASTE

Choix noir et blanc ou couleur

La sélection du mode noir et blanc ou couleur pour l'analyse d'un document se fait par appui sur la touche

Résolution

Vous disposez de plusieurs modes d'analyse pour émettre vos documents.

Lechoix du mode dépend du document à émettre:

• Mode Normal, :N, est à utiliser pour des documents de bonne qualité sans dessins ni petits détails,
• Mode Fin, ::F, en dessous de l'écran d'affichage est à utiliser pour des documents相对较ient des dessins ou des petits caractères,
• Mode Super Fin, ESF est à utiliser pour des documents comptant des dessins (aux traits très fins) ou des caractères de très petite taille (à condition que le fax récepteur puisse lestraiter),
  Mode Photo, est a utiliser pour des documents photographiques (sauf en couleur).

Pour selectionner le mode de résolution :

Appuyez sur la touche : autant de fois que nécessaire pour selectionner le mode désiré. Une icône sur l'écran indique le mode sélectionné.

Contraste

Vou puez regler le contraste si votre document est trop clair ou trop foncé. Si le document est clair, il faut augmenter le contraste. S'il est foncé, il faut le diminuer.

Pour selectionner le contraste :

Appuyez sur la touche ① autant de fois que nécessaire pour augmenter ou diminuer le contraste indiqué par la position d'un curseur à l'écran.

NUMÉROTER

A partir du repertoire

Par numérotation alphabetique

Entrez directement à l'aide du clavier alphabetique, les premières lettres du nom de votre correspondant, ajoutez des lettres jusqu'à l'affichage du nom complet du correspondant désiré.

Par numero attribué

Appuyez sur la touche.

Votre fax affiche les correspondants et les listes de correspondants du repertoire selon l'ordre alphabétique croissant du nom de vos correspondants ou listes de correspondants.

puis

Utilisez les touches ou du navigateur pour faire defiler tous les correspondants et les listes de correspondants et venir vous positionner sur le correspondant ou la liste de correspondants désiré(e).

ou

Appuyez sur la touche.

Puis appuyez sur la dette associée que vous avez définié pour votre correspondant (reportez-vous au paragraphe 11 OK - RÉPERTOIRE / NOUV. CONTACT, page 4-2). L'écran affiche le nom du destinataire correspondant à la dette associée chosesie.

ou

Entrez le numero attribué au correspondant ou à la liste de correspondants désiré(e).

L'écran affiche le nom du correspondant ou de la liste de correspondants associé(e) au numéro attribué choisi.

A partir de la touche du dernier numéro composé

Vou puevez rappeler un numero parmi les dix derniers numeros de correspondants fax ou Internet que vous avez compose.

Pour un nombre de fax (Tel dans le repertoire)

^ Appuyez sur la touche

L'écran affiche le dernier numéro utilisé.

Utilisez les touches ou du navigateur, le premier appui sur une de ces touches affiche le dernier numero enregistré, vous pouvez soit entre à l'aide du clavier un nouveau numero de fax ou eventuellement selectionner un autre numero dans la liste.
L'écran affiche :

BIS??

VERS:

Appuyez sur la touche @
L'écran affiche :

BIS??

ADRESSE

Utilisez les touches ou l'écran affiche la dernière adresse E-mail utilisée.du navigateur pour évientuellesseLECTIONner une autre adresse E-mail, une fois vous choice fait, appuyez sur touche @ valider votrechoix

Vers plusieurs destinataires

Vou pouve numéroter pour émettre simultanément un document vers plusieurs destinataires.

Attention - Ceci ne peut se faire que si vous appareil est paramétré pour émettre depuis la mémoire (reportez-vous au paragraphe Type de chargement des documents, page 3-4).

Entrez le numero du fax ou l'adresse E-mail, ou utilisez le repertoire (reportez-vous aux paragraphs precedents).
Appuyez sur la touche entrez le numéro du deuxième correspondant ou de la第二种 nombre des correspondants.
Répétez cette dernière étape pour tous les correspondants ou listedes de correspondants désirés (10 correspondants ou listedes de correspondants au maximum).
Validate le dernier destinataire par OK, , ou @ suivant l'opération désirée.

ÉMISSION PAR LE RÉSEAU TÉLÉPHONIQUE (RTC)

Emission immediate

Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Entrez le numero de fax du destinataire ouCHOISSES VOte mode de numerotation (reportez-vous au paragraphe NumeroTER, page 5-3) puis appuyez sur la touche L'icone "Ligne" clignote pendant la phase d'appel de votre correspondant, elle devient fixe lorsque les deux fax communiquent.
En fin d'émission, l'écran initial est affché.

Emission différée

Cette fonction vous permet d'émettre un document à une heures différente de l'heure courante.

Pour programmermer cette émission différée vous devez définir le numéro du correspondant, l'heure de départ de votre émission, le type de chargement du document et son nombre de pages.

Pour programmer l'émission différée d'un document :

Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Sélectionnez 31 OK-TELECOPIE / EMISSION FAX.
Entrez le numero du correspondant vers lequel vous allez programmer une émission différée ouCHOISSEZ VOIRE MODE DE NUMERotation (reportez-vous au paragraphe Numéroter, page 5-3) et validez par la touche OK.
A côté de l'heure courante, entrez l'heure à laquelle vous désirez émettre le document et validez par la touche OK.
Choississez le format voulu IMAGE ou PDF.
Choississez SCAN N & B ou SCAN COULEUR.
Ajustez le contraste si nécessaire et validez par la touche OK.
Sélectionnez le type de chargement que vous désírez utiliser, CHARGEUR ou MÉMOIRE et validez par la touche OK (reportez-vous au paragraphe Type de chargement des documents, page 3-4).
Vous pouvez entre le nombre de pages du document devant etre émis puis validez par la touche OK.
Validatez l'émission differée en appuyant sur la touche

Votrecdocumentestmémoriseetserenvoyea l'heureprogrammée.

Remarque : Lors de l'envoi en mode "Emission differée" assurez-vous que le document place sur le chargeur ou sur la glace du scanner est positionné dans le bon sens.

Emission avec suivi de numérorotation

Cette fonction vous offre la possibilité d'entendre, grâce au haut parleur, le déroulement de la numérorotation lors de l'émission d'un fax. Dans ce cas, la vitesse maximale à l'émission sera de 14400 bps.

Cette fonction permet, par exemple :

• d'entendre si le fax destinataire est occupé et donc de désir le moment où la ligne est libre pour lancer l'émission du document,
• de contrôle l'acheminement de la communication, dans le cas de numérios incertains, etc.

Pour prendre manuellement la ligne :

Placez le document dans le chargeur du fax.
Appuyez sur la touche
Si nécessaire, reglez le niveau sonore à l'aide de touches ou du navigateur.
Si ce n'est pas déjà fait, entrez le numéro du correspondant (ou reportez-vous au paragraphe A partir de la touche du dernier numéro composé, page 5-3 pour rappeler le dernier correspondant appelé).

Dés que vous entendez la tonalité du fax distant, la ligne est libre et vous pouvez lancer l'émission.

Appuyez sur la touche pour lancer l'émission du document.

Si vous appeareil est parametre pour imprimer un rapport d'émission (reportez-vous au paragraphe Paramétrages généraux, page 3-1), sur ce rapport, la copie réduite de la première page du document émis n'apparaître pas et il vous indiquera que la communication est manuelle.

Reroutage

Cette fonction permet de rediriger les télécopies reçues vers un contact du réseau. Pour utiliser cette fonction vous devez effectuer deux opérations, définir l'adresse de réacheminement de la télécopie et activer le reroutage.

A l'aide des touches et du navigateur,chosissez l'option >>3911 AVEC.
Validez en appuyant sur la touche OK.

Remarque : si vousCHOISSEZ SANS le Menu 392 et 393 n'apparaitront dans la liste du guide lorsque vous l'imprimerez.

Définir le destinataire de la redirection.

• 392 OK - TELECOPIE / REROUTAGE / DESTINATAIRE

A l'aide des touches et du navigateur,CHOISSEZ dans le repertoire le destinataire (si aucun nom ne figure dans le repertoire l'ecran affiche REPERTOIRE VIDE) composer le numero de votre correspondant directement ou enter son nom et son numero dans le repertoire (reportez-vous au paragraphe Ajouter une fiche, page 4-2).

Remarque : vous pouvez rerouter une télécopie vers une adresse e-mail d'un destinataires figureant dans le repertoire si ce dernier ne possede pas de numero de fax , cette telecopie sera transmise en piece jointe au format préalablement definite par vos soins (voir p. 3-10 pour le réglage du choix des formats des pieces jointes).

393 OK - TELECOPIE / REROUTAGE / COPIE

A l'aide des touches et du navigateur,CHOISEZ I'option de copie (impression locale des documents reroutes sur votre terminal) AVEC ou SANS.
^忍 Validatez en appuyant sur la touche OK.

Attention - le reroutage des e-mails se fera uniquement vers des adresses e-mails, la configuration de réseau RTC ne permet pas le reroutage vers un fax.

ÉMISSION PAR INTERNET ET RÉSEAU

Scan to email en noir et blanc

Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche @ puis entrez l'adresse E-Mail du destinataire, ouCHOISSEZ VOYRE mode de numerotation (reportez-vous au paragraphe Numéroter, page 5-3).
Réglez évientuèlement le contraste et la résolution (reportez-vous au paragraphe Choisir la résolution / le contraste, page 5-2).
Appuyez sur la touche @ .
Le document est analysé et mis en mémoire, il sera envoyé lors de la connexion à Internet.

Si vous correspondant est équipé d'un PC, il va receivevoir un E-mail auquel sera attaché votre fax comme piece jointe au format TIFF, PDF ou PDF sécurisé monochrome selon le choix de format que vous avez selectionné.

Si vous correspondant est équipé d'un fax Internet, il va recevoir un fax papier.

Scan to email en couleur

Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche @, puis entrez l'adresse E-Mail du destinataires ou choisissez votre mode de numération (reportez-vous au paragraphe Numéroter, page 5-3).
Réglez évientuèlement le contraste et la résolution (reportez-vous au paragraphe Choisir la résolution / le contraste, page 5-2).

Appuyez sur la touche

Le document est analysé et mis en mémoire, il sera envoyé lors de la prochaine connexion à Internet.

Si vous correspondant est équipé d'un PC, il va receivevoir un E-mail auquel sera attaché votre fax comme piece jointe au format JPEG, PDF ou PDF sécurisé couleur selon le choix de format que vous avez selectionné.

Si vous correspondant est équiped'un fax Internet il receiveva alors un fax papier.

Text to email

Vous pouvez envoyer un message saisi au clavier vers une boîte aux lettres E-Mail. Vous avez aussi la possibilité de rajouter unepiecejointeà ce message saisi au clavier (la piece jointe est un document papier scanned).

Acces par menu :

95 OK - INTERNET / E-MAIL

Accès direct :

Appuyez sur la touche @.

Ensuite, pour émettre vers l'adresse E-mail :

Entrez l'adresse E-Mail de votre correspondant ou désissez votre mode de numérotation (reportez-vous au paragraphe Numéroter, page 5-3).
Entrez, si besoin, l'adresse d'un correspondant pour copie (CC:) et validez par la touche OK.
Entrez l'objet du courrier (80 caractères max) et validez par la touche OK.
Entrez le texte à l'aide du clavier alphabetique (100 lignes de 80 caractères) et validez par la touche OK.
Pour passer à la ligne suivante, appuyez sur la touche
Pour passer d'une ligne à l'autre, appuyez sur les touches ↑ ou ↑

Envoyer directement le mail saisi au clavier. Appuyez sur la touche OK; le mail est mis en mémoire, il sera envoyé lors de la prochaine connexion à Internet, validez par appui sur la touche .

Votre correspondant va receivevoir un E-mail.

Ajouter une piece jointe (document scanned) à votre mail :

Sélectionnez le scanner à utiliser pour analyser votre document, SCANNER ADF (scanner à défilament) ou SCANNER A PLAT.
Validez par la touche OK.
Sélectionnez SCAN N&B pour l'émission d'un document noir et blanc ou SCAN COULEUR pour l'émission d'un document couleur et validez par la touche OK (ce réglage peut être réalisé à tout momentpendant la procédure d'envoi avec la touche couleur).
Entrez le nom de la piece jointe et validez par la touche OK.

Modifiez, si nécessaire, le format de la piece jointe : PDF, PDF sécurisé ou IMAGE et validez par la touche OK.
Si vous avez lance l'analyse sur le scanner à plat, l'appareil vous permet d'analyser d'autres pages. Mettez votre deuxieme page à analyser, sélectionnez SUIVANT et validez par OK.
^ Appuyez sur la touche @.
Réglez évientuèlement le contraste et la résolution (reportez-vous au paragraphe Choisir la résolution / le contraste, page 5-2).
Appuyez sur la touche @.

Le document est analysé et le mail est mis en mémoire, ils seront envoyés lors de la prochaine connexion à Internet. Notre correspondant va receivevoir un E-mail avec une piece jointe attachée.

Emission multi-destinataires

L'émission multi-destinataires n'est pas possible par la touche dédiée à cette fonction.
Pour réaliser ce type d'envoi, vous doivent acceder un groupe contenant exclusivement des adresses de partage.
Ensuite effectuez les mêmes opérations que pour un envoi unitaire à la différence que vous sclectionnerez, dans le réseau, un groupe d'adresses de partage et non pas une adresse seule.

Scan to FTP

La fonction scan to FTP permet de déposer vos fichiers TIFF, JPEG, PDF et PDF sécurisé vers un serveur FTP, pour archivage par exemple.

Pour vous connecter au serveur FTP, vous doivent connaître le nom de l'utilisateur FTP et son mot de passer.

Lors de l'envoi des fichiers, la machine se connecte au serveur FTP avec les paramétres de connexion définis.

Dépôt simple d'un fichier vers un serveur FTP :

Placez un document dans l'un des analyseurs (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche PC. Un écran de selection apparait.
Sélectionnez Scan to FTP avec les touches ou puis appuyez sur la touche OK.
Entrez l'adresse FTP du serveur ou selectionnez la dans le repertoire en appuyant sur la touche.
Entrez le nom de l'utilisateur FTP (opération inhibée lorsque l'adresse est dans le repertoire).
Entrez le mot de passer de l'utilisateur FTP (opération non nécessaire lorsque l'adresse est selectionnée dans le repertoire).

Selectionnez le scanner à utiliser pour analyser votre document, SCANNER ADF (scanner à défiling) ou SCANNER A PLAT.
Validatez par la touche OK.
Sélectionnez SCAN N&B pour l'émission d'un document noir et blanc ou SCAN COULEUR pour l'émission d'un document couleur et validez par la touche OK (ce réglage peut être réalisé à tout moment pendant la procédure d'envoi avec la touche couleur).
Entrez le nom de la piece jointe et validez par la touche OK.

Remarque : Afin d'eviter les collisions de noms, un suffixe incremental est automatiquement ajouté au nom saisi. Si vous avez saisi le nom DOCUMENT, vous trouvez par exemple le fichier DOCUMENT000016.pdf archivé.

Modifiez, si nécessaire, le format de la piece jointe : PDF, PDF sécurisé ou IMAGE et validez par la touche OK.
Si vous avez lance l'analyse sur le scanner à plat, l'appareil vous permet d'analyser d'autres pages. Mettez votre deuxieme page à analyser, sélectionnez SUIVANT et validez par OK.

Emission multi-destinataires

L'émission multi-destinataires n'est pas possible par la touche dédiée à cette fonction.

Pour réaliser ce type d'envoi, vous devez creer un groupe contenant exclusivement des adresses FTP.

Ensuite effectuez les mêmes opérations que pour un envoi unitaire à la différence que vous sclectionnerez, dans le repertoire, un groupe d'adresses FTP et non pas une adresse seule.

Scan to Disk

La fonction Scan to Disk permet de déposer vos fichiers TIFF, JPEG, PDF et PDF sécurisé dans un réseau partagé sur votre PC, par exemple.
Pour acceder au dossier partagé, vous devez fournir un identifient et un mot de passer de connexion réseau.
Lors de l'envoi des fichiers, la machine se connecte au terminal sur lequel le repertoire est partagé (par exemple votre PC) avec les paramètres de connexion définis.

Dépôt simple d'un fichier dans le répertoire partagé :

^ Placez un document dans l'un des analyseurs (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche PC. Un écran de sélection apparait.
Selectionnez SCAN TO DISK avec les touches ou puis appuyez sur la touche OK.
Entrez l'adresse de partage, c'est-à-dire l'adresse du terminal sur lequel le repertoire est partagé, ainsi que le nom du repertoire partagé (par exemple 134.1.22.10\NomDuRéertoire), ou sélectionné une entrée dans le repertoire en appuyant sur la touche
Entrez l'identifant de connexion au réseau local (opération inhibée lorsque l'adresse est dans le repertoire).

Entrez le mot de passer de connexion au réseau local (opération non nécessaire lorsque l'adresse est selectionnée dans le repertoire).
Selectionnez SCAN N&B pour l'émission d'un document noir et blanc ou SCAN COULEUR pour l'émission d'un document couleur et validez par la touche OK (ce réglage peut être réalisé à tout moment pendant la procédure d'envoi avec la touche couleur).
Entrez le nom de la piece jointe et validez par la touche OK.

Remarque

: Afin d'éviter les collisions de noms, un suffixe incremental est automatiquement ajoute au nom saisi. Si vous ave saisi le nom DOCUMENT, vous trouvez par exemple le fichier DOCUMENT000016.pdf archivable.

Modifiez, si nécessaire, le format de la piece jointe : PDF, PDF sécurisé ou IMAGE et validez par la touche OK.
Si vous avez lance l'analyse sur le scanner à plat, l'appareil vous permet d'analyser d'autres pages. Mettez votre deuxieme page à analyser, selectionnez SUIVANT et validez par OK.

: Voiture appareil est doté d'une touche Scan to PC, cette dernière active en premier lieu la fonction SCAN - TO - PC, qui associé au kit Companion Suite Pro LH permet d'envoyer une notification d'ouverture d'une application d'analyse sur un PC enregistré sur votre apparéil à travers le réseau local, pour plus d'informations reportez-vous au manuel d'utilisation fourni avec le Kit PC (Companion Suite Pro LH).

FILE D'ATTENTE D'ÉMISSION

Cette fonction vous permet d'obtenir un état récapitulatif de tous les documents en attente d'émission, y compris ceux en dépôt, émission différée, etc.

Ellevouspermedef

• Consulter ou modifier la file d'attente. Dans cette file d'attente, les documents sont codés de la façon suivante : nombre d'ordre dans la file d'attente / statut du document / nombre de téléphone du correspondant.

Les statuts des documents peuvent etre :

• EMI: émission,
• RED: rediffusion,
• DEP: en dépôt,
• REL: relève,
  -BAL: émission vers boite aux lettres,
• BAS: relieve de boîtes aux lettres,
• COM: commande en cours d'exécution,
• CNX: connexion Internet,
• NET: émission Internet,

• SMS: envoi SMS.

• exécuer immédiatement une émission en attente,

• imprimer un document en mémoire, en attente d'émission ou en dépôt,

• imprimer la file d'attente, afin d'avoir l'état de chaque document en attente, soit:

• numero d'ordre dans la file,

• numero ou nom du destinataire du document,
• heures prévue pour l'émission (fax),
• type d'opération concernant le document : émission à partir de la mémoire, émission différée, dépôt,
• nombre de pages du document,

• taille du document (pourcentage de l'espace qu'il occupe en mémoire).

• supprimer une demande d'émission en attente.

Exécuter immédiatement une émission en attente

61 OK - COMMANDES / EXECUTER

Sélectionnez dans la file d'attente le document désiré et validez votrechioix par les touches OK ou pour executer immédiatemment la demande d'émission sélectionnée.

Consulter ou modifier la file d'attente

62 OK - COMMANDES / MODIFIER

Selectionnez dans la file d'attente le document désire, et validez votre choix par la touche OK.
Vouysoupezalorsmodifierlesparametesdela demanded'émissionseLECTIONneeuisvalidez vosmodificationsenappuyantsurla touche

Supprimer une émission en attente

63 OK - COMMANDES / SUPPRIMER

Selectionnez dans la file d'attente le document désiré et validez votre choix par la touche OK.

Imprimer un document en attente ou en dépôt

64 OK - COMMANDES / IMPRIMER

Sélectionnez dans la file d'attente le document désiré et validez votre choix par la touche OK.

Imprimer la file d'attente

65 OK - COMMANDES / IMPR. LISTE

Le document récapitulatif appelé ** LISTE DES COMMANDES ** s'imprime.

ARRÉT D'UNE ÉMISSION EN COURS

L'arrêt d'une émission en cours est possible quel que soit le type d'émission mais cet arrêt est différent selon que l'émission est mono-destinatatoire ou multi-destinataires.

• Pour une émission mono-destinataire effectuee a partir de la memoire, le document est supprimé de la memoire.
• Pour une émission multi-destinataires, seul le destinataire dont l'émission est en cours au moment de l'arrêt est supprimé de la file d'attente d'émission.

Pour arrêté une émission en cours :

Appuyez sur la touche

Un message vous demandant de confirmer l'arrêt en appuyant de nouveau sur la touche , apparait à l'écran.

Appuyez sur la touche pour confirmer l'arrêt de l'émission en cours.

Si vous appeareil est parametre pour imprimer un rapport d'émission (reportez-vous au paragraphe Rapport d'émission, page 3-4), le rapport d'émission s'imprime, vous indiquant que l'arrêt de la communication a eté demandé par l'opérateur.

RECEVOIR

Via le réseau téléphonique, la réception de tout fax se fait, au fur et à mesure de la réception des fax.

Via Internet, la réception de tout document se fait automatiquement lors de chaque connexion à Internet.

Réception VIA LE RÉSEAU TÉLÉPHONIQUE (RTC)

La réception d'un fax dépend du paramétrage de votre apparéil.

Réception VIA INTERNET

Quel que soit le document reçu, la réception se fait automatiquement lors de chaque connexion à Internet.

Les documents reçus autres qu'un fichier fax (fichier Traitement de texte, CAO, etc.) ne peuvent pas'être exploités par votre fax. Néanmoins vous pouvez conserver ce (ou ces) document(s) dans votre boîte aux lettres Internet en attendant de pouvoir l'exploiter avec un ordinateur ou les transférer automatiquement (reportez-vous au paragraph Tri des mails, page 3-21).

PHOTOCOPIER

Votre appeareil vous offre la possibilite de faire des copies en un ou plusieurs exemplaires, d'une ou plusieurs pages.

Vous pouvez également faire des copies en mosaïque et en poster. La fonction mosaïc permet d'imprimer sur une seule page, à échelle réduite, plusieurs feuilles analysées à partir du scanner ADF (2 modes sont disponibles : 2 pages analysées sur une feuille ou 4 pages analysées sur une feuille). La fonction poster permit de faire l'opération inverse, c'est à dire imprimer une page analysée sur plusieurs pages (2 modes sont disponibles : 1 page analysée sur 4 pages ou 1 page analysée sur 9 pages). Notre terminal vous permit de réaliser des photocopies en mode recto / verso.

COPIE LOCALE

Copiesimple

Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez deux fois sur la touche pour faire une copie.

Copierecto versus

Remarque : ce module recto/verso fonctionne uniquement avec du papier au format A4 (210 x 297 mm).

Appuyez une fois sur la touche

Lorsque le mode recto/verso est activé, un pictogramme est allumé sur l'écran.

Remarque : les menus internes de votre terminal sont imprimables en recto uniquement, sauf en mode PAPER SAVE.

Les possibilités offertes sont décrites dans le tableau suivant :

Copie "elaborée"

Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche
Un écran représentant les réglages par défaut de la copie est affchéé.
Modifiez les paramètres que vous souhaitez, pour cela utilisez les touches ou pour selectionner le champ puis appuyez sur la touche OK.
忍 Selon le parametre à modifier, vous devrez saïrir une valeur, scélectionner une option avec les touches ou ou effectuer un réglage avec les touches ou . Une fois le réglage effectué, appuyez sur la touche OK pour valider. La liste des paramètres de la copie est désrite ci-dessous.
Une fois tous les réglages effectués, appuyez sur la touche.

List des paramétres de la copie :

• Le champ NOMBRE permet de saisir le nombre de copies souhaitées.
• Le champ TYPE permet deCHOISIR le mode d'analyse R/V->R/Vou RECTO->R/V ou RECTO->RECTO.
• Le champ RESOL permet deCHOISIR la résolution que vous souhaitez. En mode noir et blanc les CHOIX proposés sont ULTR RAP N, RAPIDE F, QUALITE SF et PHOTO .
• Le champ FORMAT permet deCHOISIR des options d'impression (voir exemples ci-dessous) en mosaique (scatterer ADF): 1 sur 1, 2 sur 1 ou 4 sur 1 ou l'une des options d'impression en poster: 1 vers 1, 1 vers 4 ou 1 vers 9 (scatterer à plat)..

1. Uniquement si le module recto/verso a ete instalé au préalable sur votre terminal

• Le champ CONTR. permet d'ajuster la valeur du contraste désire à l'aide des touches ou .
• Le champ LUMIN. permet d'ajuster la luminosité désirée à l'aide des touches ▲ ou ▼.

• Le champ ZOOM permet d'ajuster la valeur du zoom désiré, de 25% à 400% à l'aide des touches ou ou du clavier numérique.

• Depuis un format d'origine A5,CHOISSEZ un zoom de 141% pour obtenir un format A4.

La largeur de scan correspond donc à un A5, soit 149mm

La longueur max à scanner est aussi celle d'un A5, soit 210mm .

Rapport de réduction ou d'agrandissement en fonction des formats :

Format d'origine	Format final	Rapport en %
LETTER	A4	97
A4	LETTER	94
LEGAL	LETTER	78
A4	A5	71
A5	A4	141

• Le champ ASSEMBLEE permutation de besoin le type de sortie COPIES ASSEMBLEES ou NON ASSEMBLEES.
• Le champ ORIGINE permet d'ajuster les valeurs d'origine désirées.
• Le champ PAPIER permet deCHOISIR le type de papier NORMAL, EPAIS, TRANSPARENT, COULEUR ou RECYCLE.
• Le champ BAC permet deCHOISIR le bac papier AUTOMATIQUE, SUPERIEUR ou INFERIEUR.

DESCRIPTION DU MODE ID CARD

La fonction copie CARTE IDENT. a pour but de copier les deux faces d'un document de type carte d'identité ou permis de conduire (taille inférieure à du A5) sur une feuille de format A4.

Cette fonction sera disponible uniquement depuis le Flatbed pour la copie locale.

Un message indiquant oùMETtre l'original et un autre pour returner le document seront affichés sur I'écran LCD et nécessiteront une validation au clavier pour pouvoir continuer l'opération.

Aucun zoom ne sera appliqué sur cette fonction.

C'est dans le bordereau de copie locale que vous pourrez selectionner le mode Copie CARTE IDENT..

Ce mode sera accessible uniquement si vous ne detectez pas de papier dans le chargeur du scanner à défilament.

Appuyez sur la touche 1 et OK.

L'écran affiche :

31 PAGE VERS 4 > > CARTE IDENT.

Appuyez sur la touche OK.

L'écran affiche :

1>> RECTO/VERSO

Appuyez sur la touche OK.

L'écran affiche :

2: RESOL.:RAPIDE 3 > > RESOL.:QUALITE

Appuyez sur la touche OK.

L'écran affiche :

CONTRASTE -O-

A l'aides des touches et choisissez votre contraste.

Appuyez sur la touche OK.

L'écran affiche :

LUMINOSITE -O- +

A l'aides des touches et choisissez votre luminosité.

Appuyez sur la touche OK.

L'écran affiche :

1 >>PAPIER NORMAL 2 PAPIER EPAIS

A l'aides des touches et choisissez votre qualite de papier.

Appuyez sur la touche OK.

L'écran affiche :

METTRE CARTE ID PUIS OK

Insérez vous carte d'identité sur la glace du scanner à plat (flatbed)

L'écran affiche :

COPIE EN COURS

Après l'analyse l'écran affiche :

RETOURNER DOC PUIS OK

Soulevez la trappe du scanner à plat, returnez votre carte et reférerlez la trappe.

L'écran affiche :

COPIE EN COURS

Votre telécopierre imprime alors votre carte.

Réglages Particuliers POUR LA COPIE

Lorsque la qualité de la copie ne vous pourrait plus satisfaisante, vous pouvez effectuer un calibrage. Pour cela, (reportez-vous au paragraphe Calibrage scanner, page 6-12).

Vous disposez par ailleurs, de nombreux parametes pour améliorer la qualité de votre copie.

Réglages scanner et imprimante

841 OK - FONCTIONS EVOLUEEs / COPIE / RESOLUTION

Le paramètre RESOLUTION N&B pour régler la résolution en photocopie. Choisissez la résolution ULT RAP :N, RAPIDE ::F, QUALITE SF ou PHOTO à l'aide des touches ◆ ou ◆, validez votre choix en appuyant sur la touche OK.

842 OK - FONCTIONS EVOLUEEs / COPIE / ZOOM

Le paramètre ZOOM vous permet de réduire ou d'agrandir une partie d'un document enCHOISSSANT L'origine et la valeur du zoom à appliquer à ce document de 25 à 400% ,entrez la valeur du zoom désiré à l'aide des touches du clavier numérique, validez votre choix en appuyant sur la touche OK.

843 OK - FONCTIONS EVOLUES / COPIE / ASSEMBLEE

Le paramètre ASSEMBLEE vous permet de définir le besoin de vos sorties imprimante soit assemblée ou non assemblée, validez votre besoin en appuyant sur la touche OK.

84OK-FONCTIONS EVOLUEES/COPIE/ORIGINE

Si you le souhaitez, vous pouvez changer l'origine du scanner.

En saissistant de nouvelles valeurs de X et Y exprimees en mm (X <210 et Y<286), vous déplacez la zone analysee comme indiqué sur la figure ci-dessous.

Sélectionnez les coordonnées X et Y à l'aide des touches ou .
Réglez les coordonnées désirées à l'aide des touches du clavier numérique ou et , vérifie votre choix en appuyant sur la touche OK.

845 OK - FONCTIONS EVOLUEEs / COPIE / CONTRASTE

Le paramètre CONTRASTE pour désirer le contraste en photocopie, réglez le contraste désire à l'aide des touches et , validez votre choix en appuyant sur la touche OK.
Vous pouvez également réglez directement le contraste désiré à l'aide de la touche ①, appuyez plusieurs fois sur cette touche jusqu'àu réglage désiré sans passer par le Menu 845.

846 OK - FONCTIONS EVOLUEEs / COPIE / LUMINOSITE

Le paramètre LUMINOSITE pour éclaircir ou assombrir votre document original, réglez la luminosité désirée à l'aide des touches et , validez votre choix en appuyant sur la touche OK.

847 OK - FONCTIONS EVOLUES / COPIE / RELIURE

Le paramètre RELIURE vous permet deCHOISIR soit bords longs ou bords courts en fonction du type de la reliure de votre document, faite votre CHOix à l'aide des touches et , validez votre CHOIX en appuyant sur la touche OK.

Attention - Tous les réglages effectuels par ce menu deviennent les réglages par défaut de l'appareil.

85 OK-FONCTIONS EVOLUEES/SCAN ET IMPR.

Utilisez les touches ou du navigateur pour faire defiler les réglages, décrites ci-dessous, que vous souhaitez modifier.
Validez votre réglage en appuyant sur la touche OK.

851 OK - FONCTIONS EVOLUEES / SCAN ET IMPR. / PAPIER

Sélectionnéz le papier NORMAL, EPAIS, TRANSPARENT, COULEUR ou RECYCLE que vous utilisez à l'aide des touches et .
^ Validatez notre reglage en appuyant sur la touche OK.

Remarks

: 1) Lorsque le type de papier EPAIS est selectionné, la vitesse d'impression est ralentie.
2) Utilisez l'introducteur manuel pour des papiers dont le grammase est supérieur à 90g / m^2 .

852 OK - FONCTIONS EVOLUES / SCAN ET IMPR. / BAC PAPIER

Sélectionnez le bac papier que vous utilisez AUTOMATIQUE, INFERIEUR ou SUPERIEUR à l'aide des touches et .
-Validez en appuyant sur la touche OK.

853 OK - FONCTIONS EVOLUEES / SCAN ET IMPR. / PAPER SAVE

Cette fonction imprime en Recto/Verso tous vos documents.

Remarque

: cette fonction nécessite au préalable l'installation sur votre apparéil du module Recto/Verso.

Sélectionnez AVEC ou SANS à l'aide des touches et .
-Validez en appuyant sur la touche OK.

854 OK - FONCTIONS EVOLUEES / SCAN ET IMPR. / MARG DEFIL

Si vous souhaitez décaler les marges laterales de votre document vers la gauche ou vers la droite lors de l'analyse à l'aide de votre scanner à défilament :

Reglez le décalage des marges gauche / droite (par pas de 0,5 mm) à l'aide des touches et .
^忍 Validatez en appuyant sur la touche OK.

855 OK - FONCTIONS EVOLUEEs / SCAN ET IMPR. / MARG PLAT

Si vous souhaitez décaler les marges laterales de votre document vers la gauche ou vers la droite lors de l'analyse à l'aide de votre scanner à plat :

Réglez le décalage des marges gauche / droite (par pas de 0,5mm ) à l'aide des touches et .
^忍 Validatez en appuyant sur la touche OK.

UTILISATION DE CLÉS MÉMOIRES USB

Votre terminal vous permet de connecter une clé mémoire USB.

Visualisation du content d'une clé mémoire USB

Remarque : Si le support mémoire contient plus de 999 fichiers, seuls les 999 plus récents sont pris en compte.

Vous disposez de plusieurs modes d'affichage pour visualiser les photos et les documents prsents sur le support mémoire.

• le mode Photos, seules les photos générées sur le support mémoire sont affichées, les photos n'avant pas les caractéristiques minimales requises décrites au paragraphe Fichiers imageSupportés, page 5-22, ne sont pas affichées à l'écran.
• le mode Documents, seuils les documents imprimables présents sur le support mémoire sont affichés, les documents doivent avoir les caractéristiques minimales décrites au paragraphe Fichiers documents supportés, page 5-24.

Tous les fichiers imprimables (photos et documents) sont affichés sous forme de liste sans tener compte d'une quelconque arborescence. L'extension du fichier permet de désigner les différents formats.

Clés USB compatibles

Les clés mémoire doivent être FAT16 ou FAT32 pour être lues.

Les clés mémoire NTFS ne sont pas compatibles avec le terminal.

Informations sur l'emploi du support mémoire photo

• Si vous appareil multifonction ne peut dire le support mémoire que vous utilisez, vérifie s'il est compatible ou si vous l'avez bien inséré.
• Ne retirez le support en place que lorsque l'appareil multifonction a terminé tous les ordres d'impression.
• Si le message "ERREUR MEDIA PB ECRITURE" apparait pendant une operation d'enregistrement ou d'effacement sur un support mémoire, cela signifie que ce dernier est protégé en écriture. L'enregistrement ou l'effacement pourra se faire uniquement après désactivation de cette protection.
• Un fichier protégé en écriture (lecture seule) ne peut pas être effacé d'un support mémoire.

Remarque : La fonction Analyse media vous permet de consulter à tout moment le content du support mémoire inséré, et ce même si vous avez quitté le menu media et que l'appareil est à nouveau en mode initial. Appuyez sur /OK et 08.

IMPRIMER UNE PHOTO DEPUIS UNE CLÉ MÉMOIRE USB

Votre appeareil multifonctions dispose de tous les outils et connexions pour en faire une imprimante photo. Vous pouze imprimer vos photos numériques en noir et blanc à partir d'une clé mémoire USB.

Fichiers image supportés

Vous pouvez utiliser les fichiers photo qui satisfont les exigences suivantes :

Format du support	compatible DCF (Design Rule for Camera File System (Version 1.0))
Format de fichier	Format JPG (JPEG) BASELINE
Taille d'image	jusqu'à 6 Mo
Résolution supportée	entre 76800 et 12 Millions de pixels
Fichiers reconnus	jusqu'à 999

Imprimer une photo depuis une clé memoire USB

Lorsque vous insérez une clé memoire USB dans votre appareil multifonctions, le support est immédiatement analysé. Le nombre de fichiers prêsent s'est affché (par incrément de 5), puis le menu média s'ouvre.

Choisissez IMPRIMER PHOTO à l'aide des touches ou , puis validez par la touche OK ou tapez 1 sur le clavier numérique. Vous pouvez acceder directement à la fonction d'impression de photo en appuyant sur la touche

01 OK-MEDIA/IMPRIMER PHOTO

L'écran vous permet de visualiser les photos en commencerant par la plus réçente. Chaque photo estCOMMPLAGNÉ des informations suivantes :

Lors de la visualisation des photos à l'écran, la touche OK permet de passer l'affichage en plein écran et de voir l'image en entier. En mode plein écran, seul le nombre d'exemplaires de la photo à imprimer est affché à l'écran.

Nombre d'exemplaires de la photo à imprimer

Pour revenir en affichage normal, appuyez sur la touche OK.

Pour sélectionner les photos à imprimer,CHOISSEZ le nombre d'exemplaires entre 0 et 9 de la photo à imprimer à l'aide du clavier numérique. Le nombre d'exemplaires désirés de la photo s'affiche dans le coin en haut à droite de la photo. Le nombre total de photos à imprimer dans le coin en haut à droite de I'ecran est automatiquement incremented.

Remarque : Pour changer le nombre d'exemplaires de la photo à imprimer,CHOISSEZ un autre nombre sur le clavier numérique.

Utilisez les touches ou pour passer d'une photo à la suivante,
Pour valider la selection et passer au menu suivant, appuyez sur la touche début ou ou
Pour imprimer la selection de photos,CHOISSEZ SELECTION a I'aide des touches ou ,puis validez par la touche OK ou tapez 1 sur le clavier numérique.
Pour imprimer toutes les photos,CHOISSEZ TOUT a I'aide des touches ou ,puis validez par la touche OK ou tapez 2 sur le clavier numérique.
Pour imprimer un index des photos,CHOISSEZ INDEX à l'aide des touches ou ,puis validerz par la touche OK ou tapez 3 sur le clavier numérique.

Pour imprimer la photo courante,CHOISSEZ PHOTO COURANTE a I'aide des touches ou , puis validez par la touche OK ou bien en tapant 4 sur le clavier numérique.

Remarque : 24 photos peuvent être imprimées en miniature sur une page d'index. Les photos sont accompaniesées de leur nom de fichier et de leur numéro sur la carte mémoire. Elles sont imprimées en ordre chronologique.

Choisissez la taille de la photo à utiliser entre A4 et 10x15 à l'aide des touches ou et de la touche OK.
Choisissez le papier NORMAL, ÉPAIS, PHOTO ou TRANSPARENT qui sera utilisé à l'aide des touches ↑ ou ↓.
Validatez en appuyant sur la touche OK pour lancer l'impression.

Remarque : Pour revenir au menu precedent, utilisez la touche C. Pour sortir complètement des menus, utilisez la touche Stop

IMPRIMER UN DOCUMENT DEPUISUNE CLÉ MEMOIRE USB

Fichiers documents的支持és

Vous pouvez utiliser les fichiers qui satisfont les exigences suivantes :

Format de fichier	PDF, Tiff, Txt et JPEG.
Taille d'image	jusqu'à 6 Mo
Fichiers reconnus	jusqu'à 999

Inserez la clé memoire USB dans l'appareil multifonction,

02 OK - MEDIA / IMPRIMER DOC.

Dans le menu media qui s'affiche,CHOISSEZ IMPRIMER DOC.à l'aide des touches ou Puis validez par la touche OK ou bien en tapant 2 sur le clavier numérique,

021 OK - MEDIA / IMPRIMER DOC. / LISTE

La liste de tous les documents présents sur le support mémoire sera imprimée.

La liste des documents présents sur le support mémoire contient, dans un tableau, les informations suivantes :

• Index,
• Nom,
• Date,
• Taille.

022 OK - MEDIA / IMPRIMER DOC. / FICHIER

Choisissez FICHIER pour imprimer le contenu d'un ou plusieurs documents présents sur la clé mémoire USB,

Choisissez TOUT pour lancez l'impression de la liste de tous les documents présents ou l'impression de tous les documents présents sur la clé memoire USB.
Choisissez SÉRIE pour sélectionner plusieurs documents dont les noms sont contigus. L'écran affiche alors la liste alphabetique des documents présents sur la carte mémoire. A l'invite PREM. FICHIER sélectionnez le premier document de la sélection avec la touche OK, puis à l'invite DERN. FICHIER sélectionnez le dernier document de la série avec la touche OK. Appuyez sur la touche début ◆ pour lancer l'impression.

Remarque : Pour modifier votre sélection de fichier, placez vous sur la ligne correspondant au fichier à dé-sélectionner et appuyez à nouveau sur la touche OK. Vous doivent reprendre la sélection de la série de fichier.

Choisissez SELECTION pourCHOISIR un par un les documents. Utilisez les touches ou pour vous déplacer dans la liste des documents, et la touche OK pour les selectionner. Les documents selectionnés sont reperes par une étoile à gauche de leur nom. Appuyez sur la touche début pour lancer l'impression.

Remarque : Pour dé-sélectionner un fichier, placez-vous sur la ligne correspondante et appuyez sur la touche OK. L'étaile à gauche du nom du document disparait.

ENREGISTERR UN DOCUMENT SURUNE CLÉ MEMOIRE USB

Cette fonction vous permet de numériser un document et de l'enregistrer sur une clé mémoire USB.

Mettez le document (reportez-vous au paragraphe Mise en place du document, page 5-1)
Insérez la clé memoire USB dans votre appareil multifonction.

04 OK - MEDIA / SCAN VERS

Remarque : Cette fonction est aussi accessible par l'appui sur la touche PC puis en selectionnant SCAN-TO-MEDIA dans la liste.

Dans le menu media selectionnez SCAN VERS à l'aide des touches ou , puis validez par la touche OK, tapez 4 sur le clavier numérique ou appuyez sur la touche PC.
Choisissez entre NOIR&BLANC et COULEUR à l'aide des touches ou et de la touche OK.
A l'aide du clavier alphanumérique, donnez un nom au fichier de scan (jusqu'à 20 caractères) et validez par OK.
Choisissez le format du scan entre IMAGE, PDF et PDF sécurisé, et validez pour lancer le scan et l'enregistrement du document.

IMAGE permet d'avoir un fichier de même nature qu'une simple photo. PDF est un format pour la création de documents informatiques.

Remarque : En format IMAGE, si vous avez selectionné NOIR&BLANC l'image sera enregistrée au format TIFF, si vous avez selectionné COULEUR l'image sera enregistrée au format JPEG.

La touche début permet de lancer immédiatement le scan et d'envoyer vers la clé memoire USB un fjichier avec les paramètres définis dans le format d'analyse (reportez-vous au chapitre Configuration).

Paramétrer l'effacement de fichiers du support mémoire pour enregistrer de nouveaux scans

Dans le menu media,CHOISSEZ EFFACEMENT à l'aide des touches ou et de la touche OK ou bien de la touche 7 du clavier numérique,

07 OK - MEDIA / EFFACEMENT

Choisissez AUTOMATIQUE,
Choisissez MODE SCAN,

071 OK - MEDIA / EFFACEMENT / AUTOMATIQUE / MODE SCAN

Choisissez AVEC pour que les documents les plus ancients sur le support mémoire soient effacés afin d'y enregistrer un document scanned si le scan occupe plus de mémoire que ce qu'il reste de place disponible;

OU

Choisissez SANS pour ne pas effacer de document sur la clé mémoire USB. Avec l'option SANS, la scan ne sera pas enregistré sur la clé mémoire USB s'il n'y a pas préalablement de place mémoire disponible.

ARCHIVER UN FAX SUR UNE CLÉ MÉMOIRE USB

Cette fonction permet de rediriger les télécopies reçues vers une clé mémoire USB connectée à votre terminal. Cette clé mémoire USB devient la mémoire de réception du terminal.

Les télécopies reroutées sont alors enregistrées sur la clé mémoire USB au format Tiff et sont nommées de la manière suivante : "FAXAAMMJHHMMSS" où AAMMJHHMMSS correspond à la date et à l'heure de réception de la télécopie.

Vous pouze également imprimer automatiquement les documents reroutés vers votre clé mémoire USB en activer le menu 052 IMPRIMER.

Avant d'activer la fonction, connectez la clé USB.

051 OK - MEDIA / ARCHIVAGE FAX / ACTIVATION

Choisissez AVEC à l'aide des touches ou et validez par la touche OK.
Sortez de ce menu en appuyant sur la touche

Imprimer les documents reroutés

Ce menu apparait uniquement si la fonction ARCHIVAGE FAX est activée.

052 OK - MEDIA / ARCHIVAGE FAX / IMPRIMER

Pour imprimer automatiquement des documents reroutés,CHOISSEZ AVEC à l'aide des touches ou et validez par la touche OK.
Sortez de ce menu en appuyant sur la touche

ANALYSE DE LA CLÉ MEMOIRE USB

08 OK - MEDIA / ANALYSE MEDIA

Dans le menu média choisissez ANALYSE MEDIA à l'aide des touches ou et de la touche OK ou bien de la touche 8 du clavier numérique. La clé memoire USB est analysée et les listed images et de fichiers sont mises à jour. Le nombre total de fichiers présents sur le support est affché (par increment de 5).

A la fin de l'analyse du support, I'écran affiche à nouveau le menu media.

Effacer un document du support

07 OK - MEDIA / EFFACEMENT

Dans le menu media,CHOISSEZ EFFACEMENT a I'aide des touches Aou et de la touche OK ou bien de la touche 7 du clavier numerique,
Choisissez MANUEL pour selectionner les fichiers à effacer de la clé memoire USB, 071 OK - MEDIA / EFFACEMENT / MANUEL
Choisissez TOUT pour effacer tous les fichiers de la clé memoire USB.
Choisissez SERIE pour selectionner plusieurs fichiers dont les noms sont contigus. L'écran affiche alors la liste alphabetique de tous les fichiers, c'est à dire photos et documents, Presents sur la clé memoire USB. A l'invite PREM. FICHIER, selectionnez le premier document de la selection avec la touche OK, puis à l'invite DERN. FICHIER selectionné le dernier document de la série avec la touche OK. Les documents selectionnés sont représ par une étoile à gauche de leur nom. Appuyez sur la touche début ◁ pour effacer les fichiers.
Choisissez SELECTION pourCHOISIR un par un les documents a effacer. Utilisez les touches ou pour vous deplacer dans la liste des documents, et la touche OK pour les selectionner. Les documents selectionnés sont reperes par une etoile a gauche de leur nom. Appuyez sur la touche debut pour effacer les fichiers.

Remarque : Pour dé-selectionner un fichier, placez-vous sur la ligne correspondante et appuyez sur la touche OK. L'ETOile à gauche du nom du document disparait.

Attention - Dès que vous appuyez sur la touche début les fichiers sélectionnés sont effacés, il n'y a pas de besoin de confirmation.

Retirer la clé mémoire USB

Ne coupez enaucun cas la liaison durant le transfert de données ou l'impression de photos entre vourte apparéil multifonctions et la clé memoire USB! Attendez jusqu'à ce que tous les ordres d'impression soient réalisés.

AUTRES FONCTIONS

JOURNAUX

Les journaux d'émission et de réception repertorient les 30 dernières communications (en émission et en réception) réalisées par votre fax.

Une impression automatique de ceux-ci sera lancée toutes les 30 communications. A tout moment vous pouvez cependant en demander une impression.

Chaque journal (émission ou réception) contient, dans un tableau, les informations suivantes :

• date et heures de l'émission ou de la réception du document,
• identification du correspondant,
  mode d'émission (Normal, Fin, SFin ou Photo),
• nombre de pages émises ou reçues,
• durée de la communication,
• résultat de l'émission ou la réception : note CORRECT lorsqu'elle s'est bien déroulée, ou

code d'information pour les communications particulières (relève, communication manuelle etc.),

• cause de l'éché de la communication (par exemple : le correspondant ne décroche pas).

Pour imprimer les journaux :

52 OK - IMPRESSION / JOURNAUX

Les journaux d'émission et de réception s'impriment sur la même page.

IMPRESSION DU GUIDE DES FONCTIONS

Yououpouzeà tout moment imprimerleguide des fonctions devotrefax:

Pour imprimer le guide des fonctions :

51 OK - IMPRESSION / GUIDE

IMPRESSION DES RÉGLAGES

Vous pouvez, à tout moment, imprimer la liste des paramètres de réglage de votre fax, afin de pouvoir contrôler les modifications qui ont été apportées aux paramètres par défaut.

Pour imprimer les réglages :

54 OK - IMPRESSION / REGLAGES

Votre fax imprime la liste des paramètres mémorisés.

COMPTEURS

Vous pouvez à tout moment consulter les compteurs d'activités de votre apparéil. Pour acceder aux compteurs :

82 OK - FONCTIONS EVOLUEES / COMPTEURS

Ces compteurs vous indiquent le nombre de :

• pages émises,
  821 OK - FONCTIONS EVOLUEEs / COMTEURS / NB PAGES EMI.
• pages reçues,
  822 OK - FONCTIONS EVOLUEEs / COMPTEURS / NB PAGES REC.
• pages scannedes,
  823 OK - FONCTIONS EVOLUEEs / COMPTEURS / NB PGS SCAN
  feuilles scannedes,
  824 OK - FONCTIONS EVOLUES / COMTEURS / NB SCAN VER.
• pages imprimées.
  825 OK - FONCTIONS EVOLUEEs / COMPTeurs / NB PAGES IMP.

LE DÉPÔT ET LA RELÈVE

Vous pouvezmettre undocument enDepot dansvoretrefax,àla dispositionde tout correspondant appelant celui-ci par la fonction Relève.Votre ou vos correspondants peuvent ainsiobtenirà leur demande un fax d'un document que vous avez au préalable,mis en depôt dansvoitréfax.

Pourprogrammerledepotd'undocument,

il faut définir son type :

• SIMPLE, il ne peut être relevé qu'une seule fois à partir de la mémoire ou du chargeur,
• MULTIPLE, il peut être relevé autant de fois que désiré, à partir de la mémoire.

Pourprogrammerunerelève,

il faut définir le correspondant de relève, puis selon la relève désirée vous pouvez :

• lancer une relève immédiate,
  programmer une relève différée en définiissant l'heure可以选择,
• lancer une relève de plusieurs correspondants, soit immediate, soit différée.

Dépôt d'un document

Placez le document à déposer dans le chargeur du fax.
Sélectionnez 34 OK-TELECOPIE/DEPOT et validez par la touche OK.
Choisisse le type de dépôt, selon le tableau défini ci-après :

Menu	Procedure
SIMPLE	Sélectionnez le CHARGEUR ou la MÉMOIRE.Ajustez le contraste si nécessaire et validez par la touche OK.Encrez le nombre de pages du document que vous allez mettre en dépôt.
MULTIPLE	Ajustez le contraste si nécessaire et validez par la touche OK.Encrez le nombre de pages du document que vous allez mettre en dépôt.

Réalisez la mise en dépôt en validant par la touche OK.

Relève d'un document mis en dépôt

33 OK-TELECOPIE/RELEV

Entrez le numero du correspondant dont vous voulez relever le document ouCHOISSEZ VOIRE MODE DE NUMERotation (reportez-vous au paragraphe Numéroter, page 5-3).

Remarque : vous pouvez relever plusieurs documents en utilisant la touche

Selon le type de relève à réaliser vousdezvez :

Choix	Procedure
Relève immédiate	Appuyez sur la touche ◆.
Relève différée	Appuyez sur la touche OK. A côté de l'heure courante, entrez l'houre à laquelle vous désirez relever le document et validez par la touche ◆.

VERROU

Il existe des restrictions d'utilisation de votre terminal :

• verrouillage des impressions de documents reçus (reportez-vous au paragraphe Répondeur Fax, page 3-5),
  verrouillage du clavier,
  verrouillage de la numérotation,
  verrouillage des parametes Internet,
• verrouillage de l'accès à la fonction envoi de SMS,
• verrouillage de l'accès au média USB.

Saisie du code de verrouillage

Les paramètres d'accès opérateur sont confidentiels, ils sont protégés par un code verrou de quatre chiffres que les opérateurs autorisés doivent connaître.

Pour acceder au code de verrouillage :

811 OK - FONCTIONS EVOLUEEs / VERROU / CODE VERROU

Entrez voire code de verrouillage a quatre chiffres avec le clavier numérique.
-Validez en appuyant sur la touche OK.
^密 Confirmez le code de verrouillage en entrant une nouvelle fois le code.
^忍 Validatez en appuyant sur la touche OK.

Remarque : lorsqu'un code est déjà enregistré, l'appareil vous demande d'abord de donner l'ancien code avant de vous autoriser à le modifier.

Verrouillage du clavier

Cette fonction permet d'interdire l'accès à l'appareil aux personnes non autorisées. Un code d'accès sera demandé chaque fois qu'une personne désirera utiliser l'appareil.

Pour acceder au menu de verrouillage du clavier :

812 OK - FONCTIONS EVOLUEEs / VERROU / VER. CLAVIER

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
^忍 Validez en appuyant sur la touche OK.
A l'aide des touches ou du navigateur,CHOISSEZ I'option AVEC.
Validez en appuyant sur la touche OK.

Remarque : après chaque utilisation, l'appareil se reverrouille automatiquement.

Verrouillage de la numérotation

Cette fonction verrouille la numérotation et le clavier numérique devient inopérant. Les émissions ne sont autorisées qu'à partir de nombres appartenant au repertoire.

Il reste possible d'envoyer des mails en tapant l'adresse du destinataires (si celle-ci ne contient pas de chiffres).

Pour acceder au menu de verrouillage des numérations :

813 OK - FONCTIONS EVOLUEES / VERROU / VER. NUMERO

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
^忍 Validatez en appuyant sur la touche OK.
A l'aide des touches ou du navigateur,CHOISSEZ I'option ANNUAIRE SEUL.
Validatez en appuyant sur la touche OK.

Verrouillage des paramètres Internet

Cette fonction verrouille l'accès à tous les paramètres Internet du menu 9.

En effet, la modification malencontreuse de ces paramètres peut provoquer des défains répétitifs de connexion. Il vous est toujours possible d'émettre des documents vers une adresse E-mail (menu 95) et de vous connecter (menu 93).

Pour acceder au menu de verrouillage des parametes Internet :

814 OK - FONCTIONS EVOLUEEs / VERROU / VERROU PARAM.

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
-Validez en appuyant sur la touche OK.
A l'aide des touches ou du navigateur,chosissez l'options AVEC.
^忍 Validatez en appuyant sur la touche OK.

Verrouillage du service SMS

Cette fonction verrouille l'accès au service SMS.

Pour acceder au menu de verrouillage du service SMS :

815 OK - FONCTIONS EVOLUEES / VERROU / VERROU SMS

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
^忍 Validatez en appuyant sur la touche OK.
^ Confirmez le code de verrouillage en entrant une nouvelle fois le code.
^忍 Validatez en appuyant sur la touche OK.

Remarque : lorsqu'un code est déjà enregistré, l'appareil vous demande d'abord de donner l'ancien code avant de vous autoriser à le modifier.

Verrouillage du Média

Cette fonction verrouille l'accès au Média (Clé mémoire USB)

Pour acceder au menu de verrouillage du Media :

816 OK - FONCTIONS EVOLUEES / VERROU / VERROU MEDIA

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
-Validez en appuyant sur la touche OK.
Confirmez le code de verrouillage en entrant une nouvelle fois le code.
-Validez en appuyant sur la touche OK.

Remarque : lorsqu'un code est déjà enregistré, l'appareil vous demande d'abord de donner l'ancien code avant de vous autoriser à le modifier.

CODE DEPARTEMENT

Vous pouvez limiter l'utilisation de la machine au personnel autorisé dans chaque service, en définissant un code de département principal et différents codes de département individuels. Vous pouvez attribuer un code principal et 98 codes de service. Le terminal peut alors contrôler l'utilisation de chaque service. Le code principal est utilisé pour installer et modifier l'information des codes de département.

Lors de la procédure d'installation, vous devez entre un code principal de 4 chiffres. Ce code est exigé pour effectuer toute modification; il sert de clé maitresse de surveillance. Le code principal est préprégle à 00 par le terminal.

Les codes de département individuels sont utilisés pour acceder au terminal et pour l'utiliser. Lors de l'installation, vous pouze attribuer des numérios de département allant de 1 à 98. Il vous est aussi demandé d'entrez un code de département à 4 chiffres pour chaque service. Comme chaque service doit être le code qui lui a été attribué pour acceder au terminal et pour l'utiliser, l'utilisation de chaque service est enregistrée dans le journal des codes de département.

GESTION PAR L'ADMINISTRATEUR

Par défaut la fonction « Code département» est désactivée lors de la première mise en service de la machine.

Activation du code département

881 OK - FONCTIONS EVOLUEEs / CODE DEPT. / ACTIVATION

A l'aide de la touche ou du navigateurCHOISSEZ AVEC.
Appuyez sur la touche OK pour valider, la fonction est activée.

Désactivation du code département

881 OK - FONCTIONS EVOLUEEs / CODE DEPT. / ACTIVATION

A l'aide de la touche ou du navigateur choisissez SANS.
Appuyez sur la touche OK pour valider, la fonction est désactivée.

Paramétrage des codes département

L'administrateur doit entre le numéro du service qu'il veut créé, ce numéro est compris entre 01 et 98, le numéro 00 lui est réservé, il doit d'abord dans un premier temps renseigner son code département et son nom avant de pouvoir enregistrer d'autres codes pour différents utilisateurs.

Saisie du code principal

882 OK - FONCTIONS EVOLUEES / CODE DEPT. / NOUV DEPT.

L'écran affiche :

NOUV. DEPT. 00> LIBRE

A l'aide de la touche du navigateur,CHOISSEZ 00.
Validez en appuyant sur la touche OK.

L'écran affiche :

8821>CODE DEPT. 8822 NOM DEPT.

Appuyez sur OK pour valider la ligne 8821>CODE DEPT.
L'écran affiche MASTERCODE et .
À l'aide de la touche positionné vous sur la ligne * et entrez votre code à 4 chiffres (mémoriseze ce code).
Validatez le code en appuyant sur la touche OK.
A l'aide de la touche du navigateur choisissez 8822 NOUV DEPT. et appuyez sur OK.
Entrez, à l'aide du clavier alphabetique, le nom que vous désirez donner à votre service (20 caractères maximum).
Validatez notre nom de service en appuyant sur la touche OK.

Création d'un code département

Seul l'administrateur à l'aide de son code principal est en mesure d'attribuer d'autres codes département.

Entrez votre code principal et validez par OK.
882 OK - FONCTIONS EVOLUES / CODE DEPT. / NOUV DEPT.
Saisissez un numero entre 01 et 98 ou selectionnez à l'aide de la touche ou un numero libre comme l'indique l'affichage de la machine.
Validatez notrechoix enappuyant sur la touche OK.

L'écran affiche :

8821>CODE DEPT. 8822 NOM DEPT.

^忍 Appuyez sur la touche OK l'écran affiche :

CODE DEPT.

****

Saisissez un code à 4 chiffres (mémorisez-le), si ce code est déjà utilisé par un autre service la machine affiche "CODE DEJA UTILISE" entrez un autre code dans ce cas.
Validatez notrechoix enappuyant sur la touche OK.

La machine vous propose également de pouvoir modifier le nom du service, appuyez sur la touche OK puis sur la touche pour revenir au menu principal.

Suppression d'un code département

L'administrateur a la possibilité de supprimer un code afin que le service associé à ce dernier ne puisse plus avoir accès aux fonctions de la machine.

EntrezVote code principal.

883 OK - FONCTIONS EVOLUEEs / CODE DEPT. / SUPPRIMER

Entrez le numero de code à supprimer ou faite une recherche à l'aide de la touche ou .
^非 Validatez par OK, un écran de confirmation s'affiche, appuyez à nouveau sur OK pour confirmer la suppression. Une fois confirmer le numéro du code devient libre, les compteurs associés à ce numéro seront effacés.

Attention - Si l'administrateur supprime son code département, tous les autres codes département seront au même titre supprimés.

Impression d'un code département

L'administrateur à la possibilité d'imprimer des relevés pour chaque département. Ces reliés font apparaitre le numéro de département (entre 01 et 98), son nom, le code d'accès associé, le nombre de pages envoyées et copiees par ce service.

884 OK - FONCTIONS EVOLUES / CODE DEPT. / IMPRIMER

Entrez le numéro de département que vous souhaitez imprimer et validez en appuaynt sur OK.

La machine imprime le relevé qui se présente comme l'illustration ci-dessous.

** CODES DEPARTEMENT **

Nom: Durand

Numéro : 0987654321

Département	01
Nom Département	FAX LASER
Code Département	3178
Pages émises	1589
pages copiées	2890

Impression du relevé des départements

L'administrateur à la possibilité d'imprimer le relié de tous les départements créés :

884 OK - FONCTIONS EVOLUEEs / CODE DEPT. / IMPRIMER

Entrez le code principal 00 et validez en appuyant sur OK. La machine imprime le releve qui se présente comme l'illustration ci-dessous.

** CODES DEPARTEMENT **

Nom: Durand

Numéro : 0885654321

Dépt.	Nom Département	Code Dépt.	Page émises	Pages copiées
00	Master	1234	1258	3698
001	Bureau 44	6589	2596	1589
002	Bureau 85	2574	3561	4587
003	Bureau 47	1593	1897	5984

UTILISATION DES CODES DÉPARTEMENT PAR UN SERVICE

Pour acceder aux différentes fonctions de la machine, chaque service doit entre son propre code d'accès émis par l'administrateur. Lorsque la fonction "CODE DEPARTEMENT" est activée, l'écran affiche :

JEU 20 FEV 10:15
ENTRER CODE DEPT.

Appuyez sur les touches du clavier numérique uniquement (l'appui sur d'autres touches entraîne des tonalités) afin de saisir le code du service.

L'écran affiche:

ENTRER COD DEPT.

****

Entrez le code d'accès de votre service (fourni par l'administrateur) si ce code est correct la machine vous donne accès à toutes les fonctionnalités sauf au menu 88 ce dernier étant réservé à l'administrateur, si le code d'accès ne correspond pas àaucun service la machine affiche CODE INCORRECT.

Impression d'un code département utilisateur

Chaque service à la possibilité d'imprimer les données de son code département.

Si la fonction Code Département est activée, entrez votre code d'accès numérique de 4 chiffres et validez en appuyant sur la touche OK.

59 OK - IMPRESSION / CODE DEPT.

La machine imprime les données de votre service.

Remarque: si le code principal a ete entre, la machine imprime un sommaire des comptes.

CODE DE FACTURATION

SAISIE DU CODE DE FACTURATION

Le code de facturation (charge code) est un numéro qui est envoyé en ligne après le numéro de télécopieur de votre correspondant. Pour ajouter un code de facturation après la saisie du numéro de votre correspondant vous doivent appuyer sur la touche . Cette dernière insère le signe «+» après le numéro, vous pouvez alors taper votre code.

Exemple :

VERS:

9738088444+****

Le code de facturation sera masqué.

La longueur maximum est 30 caractères. Lors de la composition, seuls les chiffres sont envoyés sur la ligne. Le signe + inséré n'est pas envoyé, dans l'exemple ci-dessus le numéro 97380884440123 est composé.

Si vous appeareil est raccordé à un autocommutateur privé (PABX), entrez le préfixe (numéro utilisé par toute PABX pour acceder au réseau téléphonique, par exemple 0), suivi d'une barre oblique «/» (pause) si nécessaire.

Dans le cas de l'utilisation d'un code de facturation, on retrouvera le numéro du correspondant suivi du signe + du code masqué sur les reliés de confirmation ainsi que sur l'impression des journaux de la machine.

Vous disposez de 32 boîtes aux lettres (BAL), vous permettant de transmettre des documents, en toute confidentialité grâce à un code d'accès (appele code BAL), à tout correspondant disposant d'un fax compatible avec le��re.

La BAL 00 est publique. Elle est gérée directement par le terminal pour enregistrer les messages du répondeur fax des qu'il est activé.

Les BAL 01 à 31 sont privées. Chacune d'elles est protégée par un mot de passer. Elles sont utilisables pour recevoir des documents de manière confidentielle.

L'utilisation et l'accessibilité des BAL 01 à 31 sont conditionnées par leur initialisation, définie par un code BAL (si nécessaire) et un mnémonique.

Ensuite vous pouvez :

• modifier les caractéristiques d'une BAL existante,
• imprimer le contenu d'une BAL, seulement si la BAL contient un ou des document(s) (si une étoile est présente à côté du nom de la BAL concernée). Une BAL dont le contenu a été imprimé devient vide,
• supprimer une BAL, uniquement si la BAL est initiaisée et vide,
• imprimer la liste des BAL de votre fax.

Vous pouvez émettre et receivevoir dans des BAL de maniere confidentielle.

En dépôt, les BAL sont accessibles sans code BAL et tout document déposé dans une BAL s'ajoute à leurs déjà Presents.

En relève, les BAL sont uniquement accessibles avec le code BAL.

Vou puevez donc réaliser des depots et des relèves de BAL :

• mesure un document en dépôt dans une BAL de votre fax,
• émettre pour déposer un document dans une BAL d'un fax distant,
• réaliser la relève des documents dans une BAL d'un fax distant.

GESTION DES BAL

Créer une BAL

71 OK-BAL/CREERBAL

Sélectionnez une BAL (libre) dans la liste des 31 BAL ou entrez directement le numéro d'une BAL libre et validez votre choix par la touche OK.
Selectionnez l'option CODE BAL et validez votrechioix par la touche OK.

La valeur 0000 est affichée systématiquement.

Entrez le code de votrechioix (si nécessaire) et validez-le par la touche OK.
Selectionnez l'option NOM BAL et validez votrechioix par la touche OK.
Entrez le mnemonique de cette BAL (20 caractères max) et validez par la touche OK.

La BAL est initiaisée. Si vous voulez en initialiser une autre, appuyez sur la touche C et recommencez la procEDURE complete.

Pour quitter ce menu BAL appuyez sur la touche

Modifier les caractéristiques d'une BAL existante

71 OK-BAL/CREERBAL

^选 Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.
Entrez, s'il existe, le code de cette BAL et validez-le par la touche OK.
Sélectionnez le menu désiré CODE BAL ou NOM BAL puis validez votre choix par la touche OK.
Réalisez la modification des données du menu concerné et validez par la touche OK.
Si nécessaire, recommencce les deux dernières opérations pour l'autre menu.

Imprimer le contentu d'une BAL

73 OK-BAL/IMPRIMER BAL

^选 Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.
Entrez, s'il existe, le code de cette BAL et validez-le par la touche OK.

Tous les documents contenus dans la BAL sont imprimés et la BAL est vide.

SupprimeruneBAL

Pour supprimer une BAL, il faut être certain qu'elle est vide en imprimant son contenu au préalable.

74 OK-BAL/SUPPRIMER BAL

^选 Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.
Entrez, s'il existe, le code de cette BAL et validez-le par la touche OK.
^ Confirmez la suppression de cette BAL, en appuyant sur la touche OK.

La BAL est supprimée et va apparaître dans la liste des BAL comme étant libre.

Imprimer la liste des BAL

75 OK-BAL/IMP.LISTEBAL

La liste qui donne l'etat des BAL s'imprime.

Dépôt dans une BAL de votre fax

Placez le document à déposer dans le chargeur du fax.
Sélectionnez 72 OK-BAL/DEPOT BAL et validez par la touche OK.
Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.

Le document place dans le chargeur est enregistré dans la BAL seLECTIONnee.

Emission pour dépôt dans une BAL d'un fax distant

Placez le document a déposer dans le chargeur du fax.
Sélectionnez 35 OK-TELECOPIE / EMIS.BAL et validez par la touche OK.
Entrez le numero du destinataires vers lequel vous allez faire un dépôt dans une BAL ouCHOisissez votre mode de numérotation (reportez-vous au paragraphe Numéroter, page 5-3) puis validez par la touche OK.
Entrez le numero de la BAL du destinataires et validez votre choix par la touche OK.
Si vous désirez différer l'émission, entrez à côté de l'houre courante, l'houre différée d'émission du document et validez par la touche OK.
Si vous désirez modifier le type de chargement du document à émettre, Sélectionnez une des options CHARGEUR ou MÉMOIRE puis validez par la touche OK.
Si vous le désirez, entrez le nombre de pages du document devant être émis et validez votre choix par la touche OK.
Validez la demande d'émission vers une BAL d'un fax distant en appuyant sur la touche

Dans le cas d'une émission immédiate le document est émis immédiatement.

Dans le cas d'une émission différée le document est enregistré en mémoire et l'émission sera effective à l'heure différée可以选择.

Relève de BAL d'un fax distant

36 OK - TELECOPIE / RELEV BAL

Entrez le numéro du correspondant duquel vous pouvez relever la BAL ouCHOisissez votre mode de numérotation (reportez-vous au paragraphe Numéroter, page 5-3) puis validez par la touche OK.
Entrez le numero de la BAL du correspondant et validez-le par la touche OK.
Entrez le code d'accès à cette BAL et validez-le par la touche OK.

Si vous désírez différer l'heure de la relève, entrez à côté de l'heure courante, l'heure de départ de celle-ci et validez-le par la touche OK.
Validate la demande de relève de BAL en appuyant sur la touche

Dés que le fax distant est appelé, soit immédiatement, soit à une heures différée, le ou les documents contenus dans la BAL du fax distant sont reçus sur votre fax.

Remarque : veuillez vérifier la compatibilité du fax distant.

6 MAINTENANCE

ENTRETIEN

GÉNÉRALITÉS

Pour assurer les dernières conditions d'utilisation de votre apparéil, il est conseilé de procéder périodiquement au nettoyage de l'intérieur.

L'usage normal de l'appareil implique de respecter les quelques règles suivantes :

• Ne pas laisser le capot ouvert sans nécessité.
• Ne pas essayer de lubrifier l'appareil.
• Ne pas fermer le capot violemment et ne pas soumettre l'appareil aux vibrations.
• Ne pas ouvrir le capot en cours d'impression.
• Ne pas essayer de démonter l'appareil.
• Ne pas utiliser de papier qui aurait trop longtemps séjourné dans le bac papier.

Reportez-vous aux consignes de sécuritépresentées au chapitre Sécurité en fin del livre.

REplacement DES CONSOMMABLES

Pour acceder au consommables :

Soulevez le capot de l'imprimante et fixez-le sous le scanner pour acceder plus facilement à la cartouche toner.

Pour acceder à une évaluation du consommable encore disponible :

86 OK - FONCTIONS EVOLUEEs / CONSOMMABLES

Une carte à puce est livrée avec la cartouche de toner.

Après avoir remplaced un consommable dans l'imprimante, il est nécessaire d'informer l'ordinateil de ses caractéristiques.

A cet effet, la carte à puce, livrée avec chaque cartouche toner, doit être lue par la machine après toute installation d'un nouveau consommable.

Informations generales

Ce chapitre déscrit les opérations d'entretien de base que vous pouvez effectuer sur l'imprimante. En fonction du message affiché sur l'écran, vous pouvez replacer les éléments suivants :

Kit de toner
- Bac de récapération de toner

L'unité de transfert du papier doit également être nettoyé régulièrement.

Remplacement de la cartouche de toner

Comprénde les messages demandant le remplacement des cartouches de toner

L'imprimante affiche des messages à deux stades d'utilisation du toner. Ces messages sont affichés en alternance avec les autres messages de l'imprimante ( comme Prêt ) :

• Lorsque la quantité de toner devient faible, l'imprimante affiche le message Prévoir toner, qui constitue un premier averissement. Il n'est pas obligatoire de replacer la cartouche à ce stade.
• Si vous ignorez le message ci-dessus et que vous continue à imprimer, l'imprimante affiche le message Remplacer toner — juste avant que la cartouche de toner ne soit complètement vide. Vous doivent remplaner la cartouche immédiatement, nettoyer les câbles du chargeur, etc. Une fois le nettoyage terminé, le panneau de commande n'affiche pas automatiquement Prêt. Pour redémarrer l'impression, appuyez sur [GO] pour que l'imprimante soit préte.

Dans les deux cas, remplacez la cartouche de toner en suivant la procEDURE ci-après.

Remplacement de la cartouche de toner

Remarque : Lors du remplacement de la cartouche, eloignez temporairement les supports de stockage et les fournitures informatiques (disquettes, par exemple) de la cartouche de toner. Vous évitez ainsi de les endommager avec le magnétisme du toner.

Cette section déscrit la procédure de remplacement de la cartouche de toner. Lorsque vous remplacez la cartouche de toner, remplacez toujours le bac de récapération de toner en même temps. En effet, lorsque celui-ci est plein, le toner usage risque de déborder et d'endommager l'imprimante.

Remarque : Il n'est pas nécessaire demettre l'imprimante hors tension pour proceder au remplacement. Si vous la mettez hors tension, toutes les données en cours d'impression seront supprimées.

Ouvrez le capot supérieur.

Poussez le levier de verrouillage vers la droite et tirez la cartouche de toner vers l'extérieur.

Placez la cartouche de toner usaged dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux reglementations locales en vigueur.

Sortez la nouvelle cartouche du kit de toner.

Secoue- la latoralement au moins 10 fois afin de répartir le toner de manière uniforme à l'intérieur de la cartouche, comme indiqué sur l'illustration.

Installez la nouvelle cartouche de toner dans l'imprimante et appuyez sur le haut de la cartouche afin de la mesure en place, comme indiqué sur l'illustration ci-dessous.

Refermez le capot supérieur.

Remplacement du bac de récepération de toner

Remplacez le bac de récapération de toner lorsque le message Vérif. bac récup. toner s'affiche. Le kit de toner comprend un bac de récapération de toner de rechange. Si vous ne le remplacez pas, l'imprimante ne fonctionnera pas.

Ouvrez le capot léral gauche. Tout en maintainant le bac de récupération de toner, appuyez sur le levier de verrouillage, puis retirez le bac avec précaution.

Remarque

: Afin de ne pas renverser le toner à l'intérieur de l'imprimante, retirez le bac le plus doucement possible. Prenez garde à ne pas orienter le bac vers le bas.

Fermez le capuchon du bac de recupération de toner après l'avoir retire de l'imprimante.

Afin de ne pas renverser le toner, mettez le bac de récupération usage dans le sac en plastique (fourni dans le kit de toner) et mettez celui-ci au rebut conformément aux réglementations locales en vigueur.

Fermez le bac de récapération de toner (I) après son retrait de l'imprimante. Pour éviter de renverser le toner, placez le bac fermé dans le sac en plastique (J) fourni.

Mettez la cartouche toner usagée (H) dans le sac en plastique fourni. Mettez la cartouche usagée ainsi que le bac dans le carton de la cartouche neue, avant de les renvoyer pour recyclage, voir la notice jointe.

Ouvrez le capuchon du nouveau bac de récapucération de toner.

Insérez le nouveau bac de récupération de toner comme illustré ci-dessous. Il s'enclenche dés qu'il est positionné correctement.

Assurez-vous que le bac de récapération de toner est correctement inséré et fermez le capot lateral gauche.

忍 Àpès avoir remplace les cartouches de toner et le bac de récepération de toner, nettoyez les chargeurs principaux ainsi que l'unité de transfert du papier. Pour toute instruction à ce sujet, reportez-vous au paragraphe Nettoyage de l'imprimante, page 6-11.

Nettoyage de l'unité de transfert

Afin d'éviter tout problème de qualité d'impression, il est nécessaire de nettoyer l'intérieur de l'imprimante..

Ouvrez le capot supérieur et le bac multifonction.

Soulevez l'unité de développement et la cartouche de toner pour les sortir de l'imprimante.

Utilissez un chiffon non pelucheurs pour dépoussierer et nettoyer le rouleau chauffant (en métal).

Replacez l'unite de développement et la cartouche de toner dans l'appareil.

Refermez le capot supérieur et le bac multifonction.
Appuyez sur la touche OK sur le pupitre scanner. Le message suivant apparait a l'écran: INSÉRER LA CARTE TONER
Insérez la carte à puce (carte fournie avec la cartouche toner) dans le lecteur en faisant attention à ce que la puce soit orientée comme indiqué sur l'illustration. Le message suivant apparait à l'écran : CHANGER TONER ? OUI = OK - NON = C

Appuyez sur OK lorsque la lecture est terminée
Le message suivant apparait à l'écran : TONER NEUF - RETIRER LA CARTE

NETTOYAGE

Nettoyage des dispositifs de lecture du scanner

Lorsqu'un ou plusieurs traits verticaux apparaissent sur les copies, effectuez la procédure suivante :

Ouvrez le capot d'analyse du scanner en le basculant vers l'arrière, jusqu'à son maintainen en position verticale.

Nettoyez les deux vitres transparentes d'analyse avec un chiffon doux non pelucheux imbibé d'alcool.
Refermez le capot d'analyse du scanner.
Effectuez une copie pour vérifier que les symptômes ont disparu.

Nettoyage de l'imprimante

Nettoyez l'extérieur de l'imprimante à l'aide d'un chiffon doux imbibé de détergent menager neutre.

La présence de poussières, de saleté et de débris de papier sur les surfaces externes et à l'intérieur de l'imprimante peuvent nuir au fonctionnement de cette dernière. Nettoyez-la régulièrement.

Remarque

: Si le message "Nettoyer Imp. Appuyer GO" apparait après le remplacement de la cartouche toner. Effectuez les procédures de nettoyage de l'imprimante (corona, grille,...) décrites dans paragraphe Remplacement des consommables, page 6-1 puis appuyer sur le bouton GO. Le message disparaïtra et l'imprimante sera prete à imprimer.

Attention - Utilisez un chiffon doux pour nettoyer l'imprimante. N'employez jamais d'abrasifs ni de détergents corrosifs.

L'unité de fusion peut atteindre une température très élevée pendant le fonctionnement. Pour éviter toute blessure, ne touche pas cette zone. Attendez au moins 10 minutes après la mise hors tension de l'imprimante et assurez-vous que l'unité de fusion s'est refroidie avant de nettoyer l'intérieur de l'imprimante.

RéVISION

Afin de garantir les performances de votre terminal, une révision de l'imprimante (changement de tambour...) est à effectuer environ toutes les 200 000 pages imprimées. Veuillez contacter votre revendeur pour réaliser cette intervention.

CALIBRAGE SCANNER

Vou puevez effectuer cette opération lorsque la qualité des documents photocopiés n'est plus satisfaisante.

80 OK-FONCTIONS EVOLUEES/CALIBRAGE

^ Confirmez votrechoix enappuyant sur la touche OK.

INCIDENTS

ECHECS EN COMMUNICATION

En cas d'échec de la communication, le terminal vous avertit d'un rappel automatique à une heures différée.

Exemple de ce qui s'affiche :

Heure courante VEN 25 DEC 20:13

Heure de la nouvelle tentative d'émission 0142685014 20:18

Cas d'une émission à partir du chargeur

You've aces le choix entre :

• attendre que l'émission se fasse à l'heure indiquée,

• relancer l'émission immédiatement en appuyant sur la touche 1 , le document étant toutes périents,

• abandonner l'émission en appuyant sur la touche . Pour éjecter le document, appuyez à nouveau sur la touche .

Cas d'une émission à partir de la mémoire

You've aze le choix entre :

• attendre que l'émission se fasse à l'heure indiquée,
• relancer l'émission immédiatement en passant par la file d'attente d'émission (reportez-vous au paragraphe Exécuter immédiatement une émission en attente, page 5-12). Dans le cas d'un document de plusieurs pages, l'émission se fera à partir de la page pour laquelle l'éché a eu lieu,
• abandonner l'émission en supprimant la commande correspondante dans la file d'atte de émission (reportez-vous au paragraphe Arrêt d'une émission en cours, page 5-13).

Le terminal effectue un maximum de 5 rappels automatiques. Le document non transmis est automatiquement supprimé de la mémoire et un rapport d'émission est alors imprimé avec un code d'échec et la cause du nonAboutissement de la communication, (voir codes d'échec de communication).

Codes d'éché de communication

Les codes d'éché de communication apparaissent dans les journaux et les rapportds émission.

Codes généraux

Code 01 - Occupé ou pas de réponse fax

Ce code apparait après 6 tentatives non satisfaites. Vous devrez reflancer l'émission ultérieurement.

Code 03 - Arrêt opérateur

Arrêt d'une communication décidée par l'opérateur en appuyant sur la touche

Code 04 - Numéro programme non valide

Numero enregistré en touche simple ou numero abrégé non valide, vérifie-le (Exemple : une émission différée a été programmée avec une touche simple et cette touche a été suprimée).

Code 05 - Défaut analyse

Un incident s'est produit à l'endroit où est place le document à émettre, la feuille s'est coincée par exemple.

Code 06 - Imprimante non disponible

Un incident s'est produit sur la partie imprimante : plus de papier, bourrage du papier, ouverture du capot. Dans le cas d'une réception, cet incident n'apparait que si le paramètre réception sans papier est positionné sur SANS PAPIER (reportez-vous au paragraph Réception sans papier, page 3-6).

Code 07 - Déconnexion

La liaison a ete coupee (mauvaise liaison). Vercifiez le numero d'appe.

Code 08 - Qualité

Le document que vous avez émis a été mal reçu. Contactez votre correspondant pour savoir s'il est nécessaire de réémettre votre document. La perturbation a pu intervenir dans une zone non utile du document.

Code 0A - Pas de document à relever

Vouavesenté de relever un document chez un correspondant mais ce dernier n'aspa préparé son document (pas de dépôt) ou le mot de passé entre est incorrect.

Code 0B - Nombre de pages erroné

Il y a une différence entre le nombre de pages indiqué lors de la préparation pour l'émission et le nombre de pages émises, vérifie le nombre de pages du document.

Code 0C - Document reçu erroné

Demandez au correspondant qui vous appelle de vérifier la longueur de son document (il est trop long pour être reçu dans sa totalité).

Code 0D - Document mal transmis

Demandez au correspondant qui vous appelle de réémettre son document.

Code 13 - Saturation mémoire

Votre terminal ne peut plus receivevoir car la mémoire est pleine, il y a trop de documents reçus non imprimés ou trop de documents en attente d'émission.

Imprimez les documents reçus et supprimez ou émettez de façon immediate les documents en attente d'émission.

Code 14 - Saturation mémoire

Saturation de la mémoire des documents reçus. Remettez l'imprimante en état.

Code 15 - Boîtes Aux Lettres inconnue N^

Vous désirez déposer un document dans une boîte aux lettres d'un correspondant. Le numéro de la boîte indiquée n'existe pas chez ce correspondant.

Code 16 - Non rediffusion liste N^

Vouaves demandé la rediffusion d'un document par un terminal distant mais celui-ci n'a pas programmé la liste de destinataires demandée.

Code 17 - Boites Aux Lettres inconnue N^

Vous désirez relever un document dans une boîte aux lettres (BAL) d'un correspondant.
Le numéro de la BAL indiquée n'existe pas chez ce correspondant.

Code 18 - Rediffusion impossible

Vous avez demandé la rediffusion d'un document par un terminal ne possédant pas la fonction de rediffusion.

Code 19 - Arrét par correspondant

Arrêt de la communication par votre correspondant (Exemple : un terminal peut relever le yourselves alors qu'il n'y a pas de document en début).

Code 1A - Déconnexion

L'émission n'a pas début. La ligne téléphonique est trop bruitee.

Code 1B - Document mal transmis

Cas d'une émission : recommencez l'émission.

Cas d'une réception : demandez à votre correspondant de réémettre son document.

Codes Internet

Codes 40 et 41 - Pas de réponse du fournisseur

Impossible d'étabir la connexion modem avec le fournisseur d'accès. Si l'erreur est systématique, vérifier le numéro d'appel du fournisseur d'accès et évientulement le préfixe associé à l'appareil.

Code 42 - Connexion impossible au fournisseur d'accès

Le fournisseur d'accès refuse la connexion, le service est momentanément indisponible. Si l'erreur est systématique, vérifie les paramètres de connexion Internet.

Code 43 - Connexion impossible au serveur SMTP

Impossible de se connecter au serveur SMTP de remise du courrier, le service est momentanément indisponible. Si l'erreur est systématique, vérifie les paramètres de messagerie Internet et les serveurs.

Code 44 - Connexion impossible au serveur POP3

Impossible de se connecter au serveur POP3 de récapération du courrier, le service est momentarily indisponible. Si l'erreur est systématique, vérifie les paramètres de messagerie Internet et les serveurs.

Code 45 - Déconnexion du fournisseur

Le service devient momentanément indisponible, tentez à nouveau l'opération plus tard.

Code 46 - Déconnexion du serveur SMTP

Déconnexion du serveur SMTP de remise du courrier, le service devient momentarily indisponible, tentez à nouveau l'opération plus tard.

Code 47 - Déconnexion du serveur POP3

Déconnexion du serveur POP3 de récapération du courrier, le service est momentanément indisponible, tentez à nouveau l'opération plus tard.

Code 48 - Déconnexion Internet

Le service devient momentanément indisponible, tentez à nouveau l'opération plus tard.

Code 49 - Connexion Internet impossible

Vérifiez le numéro d'appoint et évientuelles le préfixe associé à l'appareil.

Pour vérifier les paramètres Internet, imprimez-les en appuyant successivement sur les touches MENU, 9, 4, 5 et OK.

Codes Réseau

Code 50 - Disque protégé ou fichier déjà existant

Le fichier n'a pu etre archivé, soit parce que le repertoire ete proteged en ecriture, soit parce qu'un fichier portant le meme nom existe déjà dans le repertoire.

Code 51 - Authentication incorrecte

Les paramètres " identifient " et/ou" mot de passer " sont erronés.

Code 52 - Dialecte ou Méthode d'authentication non supporté

Vérifier que l'authentication proposée par le Serveur est bien du NTLM.

Code 53 - Mot de passerine invalide ou repertoire introuvable

INCIDENTS SCANNER

Bourrage papier du scanner

Lorsqu'un bourrage papier se produit, le message RETIRER LE DOCUMENT s'affiche sur l'écran du panneau de commande.

Si des bourages se produit frequently dans une zone particulière, cela signifie que celle-ci nécessite un contrôle, un nettoyage ou une réparation.

Ouvrez le capot analyse du scanner.

Retirez le papier (A) à l'origine du bourrage sans le déchirer.

Puisfermezlecapotanalyse du scanner.

INCIDENTS DIVERS

A la mise sous tension, rien ne s'affiche à l'écran

Vérifiez le branchement du cordon secteur et éventuellesment la prise de courant.

Le terminal ne détecte pas la présence du document que vous avez inséré dans le scanner à défilament. L'affichage DOCUMENT PRÉT n'appeaït pas à l'écran.

En début et en cours d'analyse, apparait à l'écran RETIRER LE DOCUMENT.

Retirez le document ou appuyez sur la touche

Vérifiez que le document n'est pas trop écais (50 feuilles maximum de papier de 80g / m^2 ).

Aérez les feuilles si nécessaire.

Faites bien avancer les feuilles en butée.

Le terminal ne recoit pas de télécopies

Vérifiez le branchement du cordon ligne téléphonique et la présence de tonalité sur la ligne téléphonique en utilisant la touche .

Vous receivez une page blanche

Faites une photocopie d'un document ; si celle-ci est correcte, votre terminal fonctionne normalement. Contactez alors le correspondant qui vous a envoyé la télécopie car il peut-être inséré son document à l'envers.

Vous n'arrivez pas à émettre

Vérifiez le branchement du cordon ligne téléphonique.

Vérifiez la présence de tonalité en appuyant sur la touche .

Vérifiez la programmation et l'utilisation correcte du préfixe.

Vous n'arrivez pas à enregistrer un scan sur un support mémoire, le message d'erreur "MEMOIRE MEDIA USB SATUREE" est affché

Vérifiez que le support dispose encore de suffisamment de place.

Vérifiez que le support n'est pas verrouillé en écriture.

Vous n'arrivez pas à effacer un fisier ou un support mémoire, le message d'erreur "ERREUR MEDIA PB ECRITURE" est affché

Vérifiez sur un ordinateur qu'il n'est pas verrouillé en écriture ou effacement.

DéPANNAGE

Recommendations générales

Le tableau ci-dessous fournit des solutions basiques aux incidents pouvant se produit avec l'imprimante. Nous vous conseillons de le consulter avant de faire appel à un technicien.

- PROBLÈME	- ÉLÉMENTS À VÉRIFIER	- ACTION CORRECTIVE
La qualité d'impression est mauvaise.	Reportez-vous à la rubrique Problèmes de qualité d'impression p. 6-19.
Bourrage papier.	Reportez-vous à la rubrique Élimination des bourrages papier p. 6-27.
Aucunvoyant n'sallume sur le panneau de commande lorsque l'imprimante est sous tension et les ventilateurs font du bruit.	Vérifiez le branchement du cordon d'alimentation.	Mettez l'imprimante hors tension, débranchez le cordon d'alimentation et rebranchez-le, puis essayez de remettre l'imprimante sous tension.
	Vérifiez que l'interrupteur d'alimentation est bien en position (!).	Mettez l'interrupteur en position (!).
L'imprimante imprime une page d'état, mais elle n'imprime pas les travaux lancés à partir de l'ordinateur.	Vérifiez le cable de l'imprimante et le cable d'interface.	Vérifiez que les deux extrémités du cable de l'imprimante sont branchées. Essayez de replacer l'un des deux cables.
	Vérifiez les fichiers programme et les applications logicielles.	Essayez d'imprimer un autre fichier ou d'utiliser une autre commande d'impression. Si le problème se produit uniquement avec un fichier ou une application spécifique, vérifie les paramètres d'imprimante pour cette application.

Conseils

Les problèmes d'impression peuvent être résolus facilement en suivant les conseils ci-dessous. Si vous rencontres un problème et qu'il n'est pas résolu avec les recommendations ci-dessus, essayez les opérations suivantes :

• Mettez l'imprimante hors tension et attendez quelques secondes. Remettez ensuite l'imprimante sous tension.

• Redémarrez l'ordinaire qui envoie les travaux d'impression vers l'imprimante.

• Assurez-vous que les procédures d'impression sont suivies au niveau du logiciel de l'application. Consultez la documentation fournie avec le logiciel de l'application.

• Si des caractères s'implement mal lorsque l'ordinateur est sous tension, notamment si l'imprimante est connectée à un ordinateur fonctionnant sous Windows 98 via le port parallèle, renommé le fisquier du pilote du périphérique comme suit : drvwppqt.vxd. Ce fisquier se trouve probablement dans le dossier Windows\System\Iosubsys ou dans le dossier Arcada\System. Pour plus d'informations techniques, visitez le site Web Microsoft du pilote du périphérique.

Problèmes de qualité d'impression

Les tableaux et les illustrations figurant dans les sections suivantes déterminent les problèmes de qualité d'impression et les actions correctives que vous pouvezmettre en œuvre pour les résoudre. Certaines solutions peuvent nécessiter le nettoyage ou le remplacement d' éléments de l'imprimante.

Si l'action corrective suggérée ne résout pas le problème, contactez un technicien de maintenance.

- RÉSULTAT D'IMPRESSION	- ACTION CORRECTIVE
Impression complètement vierge	Vérifiez la cartouche de toner. Ouvrez le capot supérieur et vérifie si la cartouche de toner est correctement installée dans l'imprimante. Pour plus d'informations sur l'installation de la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner p. 6-2.
	Vérifiez si le logiciel de l'application est utilisé correctement.
Lignes verticales noires ou blanches	Vérifiez le niveau de toner sur le panneau de commande. Si le message Prévoir toner s'affiche, installez un nouveau kit de toner. Pour replacer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner p. 6-2.
Impression pâle ou floue ABC 123 ABC 123	Vérifiez le paramètre EcoPrint. S'il est activé, désactieux-le depuis le panneau de commande.
	Assurez-vous que le réglage du type de papier correspond au papier utilisé.
	Vérifiez le panneau de commande. Si le message Prévoir toner s'affiche, installez un nouveau kit de toner. Pour replacer le toner, reportez-vous à la section Remplacement de la cartouche de toner p. 6-2.
Fond gris ABC 123	Vérifiez le panneau de commande. Si le message Prévoir toner s'affiche et que levoyant Attention clignote, installez un nouveau kit de toner. Se reporter à la section Remplacement de la cartouche de toner p. 6-2.
	Vérifiez la densité d'impression. Affichez le menu de densité d'impression à l'aide du panneau de commande et sélectionnez un paramètre de densité inférieur.
Saleté sur le bord supérieur ou le verso du papier ABC 123 C 123	Nettoyez les éléments du bac d'alimentation papier, tels que la cassette de papier, etc.
Impression incomplète ou décalée ABC 123	Vérifiez si le logiciel de l'application est utilisé correctement.
	Reportez-vous à la rubrique Conseils p. 6-18.

Messages d'erreur

Le tableau suivant répertorie les messages d'erreur et d'entretien que vous pouvez traiter vous-même. Si le message Appeler technicien s'affiche, mettez l'imprimante hors tension, débranchez le cordon d'alimentation, et faites appel à un technicien de maintenance.

Certaines erreurs peuvent déclencher l'alarme sonore. Pour l'arrêter, appuyez sur [CANCEL].

Message	Action corrective
Fin papier bacMF	Il n'y a plus de papier dans la source de papier indiquée. Mettez du papier dans la source indiquée (cassettes, bac multifonction, chargeurs de papier ou à enveloppès optionnels. Ce message s'affiche en alternance avec ceux indiquant l'état de l'imprimante, tels que Prêt, Attendre SVP, En traitement, Attendant et Saut de page.
Appeler technicien F####	F##### représenté un code d'erreur de contrôleur (#=0, 1, 2, ...). Appelez un technicien. L'imprimante ne fonctionne pas lorsque ce message est affché.
Appeler technicien #####:0123456	####### représentée une erreur mécanique (#=0, 1, 2, ...). Appelez un technicien. L'imprimante ne fonctionne pas lorsque ce message est affché. Le nombre total de pages imprimées est également indiqué, par exemple 0123456.
Cassette # non chargée	La cassette de papier correspondante n'est pas installée. Installez-la. Il peut s'agir de la cassette 1 (supérieure), 2, 3 ou 4 (inférieure).
Vérif. bac récup. toner	Ce message d'advertissement s'affiche dans les deux cas cités ci-dessous. Installez un nouveau bac de récapétation de toner. Le bac de récapétation de toner n'est pas installé. Le bac de récapétation de toner est plein.
Nettoyer Imp. Appuyer ACTION	Nettoyez l'intérieur de l'imprimante. Se reporter à la section Nettoyage de l'imprimante, p. 6-8. Ce message s'affiche après le message Remplacer toner, lors du remplacement de la cartouche de toner. Àpres avoir nettoyé l'intérieur de l'imprimante, appuyez sur [GO] ; l'imprimante est alors prête.
Fermer capot gauche	Le capot gauche de l'imprimante est ouvert. Fermez-le.
Fermer unité arrière	L'unité arrêté de l'imprimante est ouverte. Fermez-la.
Fermer capot supérieur	Le capot supérieur de l'imprimante est ouvert. Fermez-le.
Recto versus inac Appuyer ACTION	Vous avez tenté d'imprimer avec un format et un type de papier qui ne peuvent pas être utilisés pour l'impression recto verso. Appuyez sur [GO] pour imprimer sur une seule face du papier.
e-MPS non stocké Appuyer ACTION	Le travail e-MPS ne peut pas être stocké car le disque RAM est désactivé ou insuffisant, ou encore le disque Microdrive n'est pas installé ou est plein. Appuyez sur [GO] pour imprimer le rapport d'erreur.
Error.Power off F####	Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message reste affché, mettez l'appareil hors tension et contactez un technicien de maintenance ou un centre d'entretien agréé.
Fichier absent Appuyer ACTION	Vous avez tenté d'imprimer un travail qui ne se trouve pas dans la boîte aux lettres virtuelle indiquée ou cette boîte aux lettres est introuvable. Si le paramètre Correc. erreur auto est définir sur la valeur on, l'impression reprendra automatiquement après une période prédéfinie.
Erreur format Disque dur	Le disque Microdriveinstallé dans l'imprimante n'est pas formaté et ne peut pas être lu ou écrit.
Erreur format Carte mémoire	La carte CompactFlash installée dans l'imprimante n'est pas formatée et ne peut pas être lue ou écrite.
DISQUE DUR Err## Appuyer ACTION	Une erreur de disque Microdrive s'est produit. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page p. 6-26. Pour ignorer cette erreur, appuyez sur [GO].
Interface occupée	Ce message s'affiche si vous tentez d'utiliser le panneau de commande de l'imprimante pour modifier les paramètres d'environnement de l'interface qui envoie actuellement les données.
Erreur ID	L'ID utilisateur entré pour un travail privé ou stocké est incorrect. Vérifiez l'ID indiqué sur le pilote d'imprimante.
Installer kit MK	Remplacez le kit d'entretien affché à l'écran. Le remplacement du kit d'entretien est requis toutes les 30 0000 pages et nécessite l'intervention d'un professionnel. Contactez vos techniques de maintenance.
Erreur KPDL ## Appuyer ACTION	Le traitement de l'imprimante est interrompu car l'erreur KPDL ## s'est produit. Pour imprimer un rapport d'erreur, affichez > Imp. Err. KPDL depuis le système de menus et Sélectionnez Actif. Appuyez sur [GO] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Annuler]. Si le paramètre Correc. erreur auto est défini sur la valeur On, l'impression reprendra automatiquement après une période prédéfinie.
Remplir Cass # (A4)/(NORMAL)	La cassette contenant le format et le type de papier requis pour le travail d'impression demandé est vide. Chargez du papier dans la cassette indiquée à la place de #: Appuyez sur [GO] pour reprendre l'impression. Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur ? ou sur @ pour afficher Sélection Bac et changer la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [Menu], Gestion papier > s'affiche. En appuyant sur ?, vous pouvez afficher les paramètres du type de papier. ÀpRES avoir défini le type de papier, appuyez sur [OK] pour lancer l'impression.
Remplir bac MF (A4)/(NORMAL)	Aucune cassette contenant le type et le format de papier requis pour le travail d'impression demandé n'est installée. Chargez du papier dans le bac multifonction. Appuyez sur [GO] pour reprendre l'impression. (Ne chargez pas dans le bac multifonction un format de papier différent du format défini pour ce bac, au risque de provoquer un bourrage papier.) Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur ? ou sur @ pour afficher Sélection Bac et changer la source d'alimentation du papier. Une fois que vous avez modifié la source de papier et appuyé sur [Menu], Gestion papier > s'affiche. En appuyant sur B, vous pouvez afficher les paramètres du type de papier. ÀpRES avoir défini le type de papier, appuyez sur [OK] pour lancer l'impression.
Mémoire pleine Appuyer ACTION	La quantité totale de données reçues par l'imprimante dépasse la mémoire interne de l'imprimante. Augmentez la mémoire. Appuyez sur [GO] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Annuler]. Si le paramètre Correc. erreur auto est défini sur la valeur On, l'impression reprendra automatiquement après une période prédéfinie.
Carte Mém.Err ## Appuyer ACTION	Une erreur s'est produit au niveau de la carte CompactFlash. Notez le code d'erreur indiqué à la place de #: et reportez-vous à la rubrique Codes d'erreur de stockage à la page p. 6-26. Pour ignorer cette erreur, appuyez sur [GO].
Carte Mém.Err 20	La carte CompactFlash a été accidentellement retiree de son emplacement en cours de lecture. Mettez l'appareil hors tension puis à nouveau sous tension.
Manque développeur	L'unité de développement n'est pas installée ou n'est pas installée correctement. Insérez correctement l'unité de développement.
Pas d'exemp mul Appuyer ACTION	Les copies multiples n'ont pas pu être imprimées car le disque RAM est désactivé ou le disque Microdrive n'est pas installé. Espace insuffisant sur le disque virtuel ou Microdrive. Supprimez les fichiers inutiles. Appuyez sur [GO] pour imprimer le rapport d'erreur.
Bourrage papier ### ###############	Un bourrage papier s'est produit. L'emplacement du bourage papier est indiqué à la place de#. Pour plus d'informations, reportez-vous à la section Élimination des bourages papier à la page p. 6-27.
Erreur guidape papier	Il n'y a pas de cassette dans le chargeur ou celle-ci n'est pas insérée correctement. Àprous avoir inséré la cassette de nouveau, vous devriez pouvoir imprimer. Si au moins deux chargeurs optionnels sont installés et que le chargeur inférieur est sélectionné, le même message s'affiche si l'un des chargeurs ou la cassette de l'imprimante n'est pas installé correctement.
Report de page Appuyer ACTION	Le travail d'impression envoyé vers l'imprimante était trop complexe pour être imprimé sur une page. Appuyez sur [GO] pour reprendre l'impression. (Un saut de page peut être inséré automatiquement à certains endroits.) Voues pouvez abandonner l'impression en appuyant sur [Annuler]. Si le paramètre Correc. erreur auto est définiti sur la valeur on, l'impression reprendra automatiquement après une période prédéfinie.
RAM DISQUE Err## Appuyer ACTION	Une erreur s'est produit au niveau du disque RAM. Notez le code d'erreur indiqué à la place de## et reportez-vous à la rubrique Codes d'erreur de stockage à la page p. 6-26. Pour ignorer cette erreur, appuyez sur [GO].
Remplacer toner Nettoyer Imp.	Il n'y a plus de toner dans la cartouche. Remplacez la cartouche de toner à l'aide d'un nouveau kit de toner. L'imprimante ne fonctionne pas lorsque ce message est affchéé.
Position papier Appuyer ACTION	Il n'y a plus de papier dans le bac multifonction. Chargez du papier et appuyez sur [GO]. (Ne chargez pas dans le bac multifonction un format de papier différént du format défini pour ce bac, au risque de provoquer un bourage papier.)
Prévoir toner	La cartouche de toner est presque vide. Remplacez la cartouche de toner à l'aide d'un nouveau kit de toner.
Bac supérieur plein	Le bac supérieur est plein. Retirez toutes les pages imprimées du bac supérieur. Lorsque l'imprimante détecte que le bac supérieur est de nouveau vide, elle reprend l'impression.
Consommable de marque inconnue	La cartouche de toner installée n'est pas authenticate. L'utilisation d'une cartouche de toner Sagem authenticate est obligatoire.
USB memory err## Appuyer ACTION	Une erreur s'est produit au niveau de la mémoire flash USB. Notez le code d'erreur indiqué à la place de ## et reportez-vous à la rubrique Codes d'erreur de stockage à la page p. 6-26. Pour ignorerer cette erreur, appuyez sur [GO].
Mém. USB suppr. Appuyer ACTION	La mémoire flash USB a été accidentellement retiree de l'imprimante. Pour ignorerer cette erreur, appuyez sur [GO]. L'état Prêt s'affiche sur l'écran.
VMB pleine	La zone de stockage du disque Microdrive réservée aux boîtes aux lettres virtuelles est saturaée. Imprimez les travaux accumulés dans les boîtes aux lettres virtuelles.
Attention: Mém. Perte données	Le travail d'impression ne peut pas être réalisé avec la résolution actuelle, car la mémoire interne disponible est insuffisante. Essayez d'ajouter de la mémoire ou de changer la résolution.
Attention: Mém. insuffisante	La mémoire interne de l'imprimante est saturée car il y a trop de polices et de macros téléchargées. Essayez de supprimer les polices et les macros inutiles.

† Les messages séparés par ‘( )/( )’ s'affichent en alternance.
Si cette erreur se produit, le mode de protection de page est activé automatiquement. Pour maintainir une utilisation optimale de la mémoire lors de l'impression, il est conseilé de désactiver manuellement le mode de protection de page. Reportez-vous au chapitre Utilisation du panneau de commande du Manuel d'utilisation avancée.

Codes d'erreur de stockage

Erreurs de disque dur

- CODE	- SIGNIFICATION
01	Erreur de Formatting du disque dur. Si cette erreur persiste alors que l'imprimante a été mise hors tension puis sous tension, reformatez le disque dur.
02	Le système de disque n'est pas installé. Vérifiez de nouveau les conditions requises pour pouvoir utiliser le système et les péripériques.
04	Espace insuffisant sur le disque dur. Supprimez les fichiers inutiles, etc. afin de libérer de l'espace.
05	Le fichier indiqué n'existe pas sur le disque dur.
06	Mémoire non disponible sur le disque dur. Augmentez la mémoire disponible.
10	Le formatage est impossible car des données hôte sont en cours de traitement sur le disque dur. Attendez que le disque dur soit prét, puis reformatez-le.
85	Boîte aux lettres virtuelle : erreur d'alias. Le paramètre d'alias a été perdu, ou le bac virtuel correspondant à l'alias n'existe pas. Définissez de nouveau l'alias.
97	Le nombre de travaux de code permanent pouvant être stockés a atteint la valeur limite et il est impossible d'en stocker davantage. Supprimez les travaux, etc. inutiles ou augmentez la limite.
98	Une page illisible a été détectée dans un travail (le travail est endommagé).
99	Le travail d'impression de l'ID indiqué n'existe pas sur le disque dur.

Erreurs de carte mémoire

- CODE	- SIGNIFICATION
01	L'imprimante ne prend pas en charge la carte mémoire insérée.
02	La carte mémoire n'est pas installée.
04	La carte mémoire est pleine et ne peut pas tracer davantage de données. Purgez les fichiers inutiles ou utilisez une nouvelle carte mémoire.

Erreurs de disque RAM (aussi appelé disque virtuel)

- CODE	- SIGNIFICATION
05	Le fichier indiqué ne se trouve pas sur la carte mémoire.
06	La mémoire de l'imprimante est insuffisante pour prendre en charge la carte mémoire. Augmentez la mémoire de l'imprimante.

- CODE	- SIGNIFICATION
01	Erreur de format. Essayez demettre l'imprimante hors tension puis sous tension.
02	Le mode de disque RAM est désactivé. Activez le mode de disque RAM depuis le panneau de commande.
04	Espace insuffisant sur le disque. Purgez les fichiers inutiles.
05	Le fichier indiqué ne se trouve pas sur le disque.
06	La mémoire de l'imprimante est insuffisante pour prendre en charge le disque RAM. Augmentez la mémoire de l'imprimante.

Élimination des bourrages papier

Si un bourrage papier se produit dans l'unité de transfert du papier, ou si aucune feuille n'est alimentée, le message Bourrage papier s'affiche ainsi que l'emplacement du bourrage. L'imprimante se met automatiquement hors ligne lorsque ce message apparait. Retirez le papier à l'origine du bourrage. Une fois le papier coincide retire, l'imprimante reprend l'impression.

Emplacements de bourrage papier possibles

L'illustration ci-dessous déscrit les chemins que le papier emprunte dans l'imprimante, y compris lorsque les bacs optionnels sont installés. Vous y trouvrez les emplacements dans lesquels des bourrages papier risquent de se produit, ainsi qu'un tableau dérivant chacun des messages d'erreur. Les bourrages papier peuvent se produit à plusieurs endroits dans un même chemin.

Message de bourrage papier	Emplacement dubourragepapier	Description	Page deréfonce
Bourage papierBac Multi	A	Du papier est coincé au niveau du bac multifonction, du chargeur d'enveloppesoptionnel ou du chargeur en masse (s'il est installé[FS-3900DN et FS-4000DNuniquement]).	<Italic>page6-29<Italic>page6-33<Italic>page6-34
Bourage papierEF
Bourage papierChargeur en masse
Bourage papierCassette 1 (à 4)	B	Du papier est coincé dans la cassette. Il peut s'agir de la cassette 1 (supérieure), 2, 3 ou 4 (inférieure) [FS-2000D :1 et 2].	<Italic>page6-30
Bourage papierUnité recto verso	C	Du papier est coincé dans l'unité recto verso.	<Italic>page6-30
Message de bourrage papier	Emplacement du bourrage papier	Description	Page de référence
Bourrage papier Imprimante	D	Du papier est coincé à l'intérieur de l'imprimante.	<Italic>page 6-31
Bourage papier Unité arrêté	E	Du papier est coincé dans l'unité arrêté.	<Italic>page 6-33

Considérations générales relatives à l'élimination des bourrages papier

Rappelez-vous les considérations suivantes lorsque vous tentez d'éliminer un bourrage papier :

• Si des bourages papier se produit refsequement, essayez d'utiliser un autre type de papier, de replacer le papier par du papier provenant d'une autre rame, d'erer la pile avant de l'introduire dans l'imprimante ou de la returner. Si les bourages papier persistent malgré ces mesures, il est possible que le problème viene de l'imprimante.
• Selon l'emplacement du bourrage papier, il arrive que les pages coincées soient réimprimées lorsque l'impression reprend.

Attention - Lorsque vous tirez le papier, tirez-le doucement afin qu'il ne se déchire pas. Les morceaux de papier déchirés sont difficilles à enlever et peuvent être difficilles à reperer.

Utilisation des messages d'aide en ligne

Il est possible d'afficher des messages d'aide en ligne sur l'imprimante afin d'obtenir des instructions simples pour éliminer les bourrages papier.

Appuyez sur (?) lorsqu'un message de bourrage papier s'affiche. Un message d'aide apparaît ensuite pour faciliter l'élimination du bourrage papier à cet emplacement.

Bac multifonctions

Du papier est coincide dans le bac multifonction. Retirez le papier coincide en suivant la procedure ci-dessous.

Retirez le papier coincide dans le bac multifonction.

Ouvrez et refermez le capot supérieur pour effacer l'erreur.

Cassette

Ouvrez la cassette.
Retirez toute feuille de papier partiellement alimentee.

Vérifiez si le papier est chargé correctement, sinon, rechargez-le.
Reinsérez bien la cassette dans l'appareil. L'imprimante préchauffe et reprend l'impression.

Unite recto verso

Du papier est coincide dans l'unité recto verso. Retirez le papier coincide en suivant la procédure ci-dessous.

Attention - Ne touchez pas les pieces de cette zone, vous risqueriez de vous brûler.

Retirez la cassette de l'imprimante.
Ouvrez le capot de l'unité recto verso et retirez le papier coince.

Reinsérez la cassette dans l'imprimante. ÀpRES le préchauffage de l'imprimante, l'impression reprend.

Intérieur de l'imprimante

Ouvrez le capot supérieur et le bac multifonction.
Soulevez le développement et la cartouche de toner pour les sortir de l'imprimante.

Ouvrez le capot du magasin.

Retirez le papier de l'imprimante.

Remarque : Si le papier semble coincide entre les rouleaux, tirez dessus dans le sens de circulation du papier.

Replacez l'unite de développement et la cartouche de toner dans l'appareil.

Fermez le capot supérieur et le bac multifonction. L'imprimante préchauffe et reprend l'impression.

Unité arrière

Si le papier n'est pas totalement ejecte dans le bac de sortie, ouvre l'unité arrriere.

Ouvrez le capot de l'unité de fusion et retirez le papier en le tirant.

Si vous ne trouvez pas le bourrage papier, vérifie l'intérieur de l'imprimante, à l'arrière.

Attention - L'unité de fusion qui se trouve à l'intérieur de l'imprimante est chaude. Ne la touche pas avec vos mains, vous risqueriez de vous brûler.

Refermez l'unité arrêté. ÀpRES le préchauffage de l'imprimante, l'impression reprend.

Chargeur de papier

Du papier est coince au niveau de la cassette 2 (à 4) du chargeur optionnel. Reportez-vous au manuel d'installation du chargeur optionnel pour retarder le papier coince.

Bac à enveloppés

Du papier est coincide dans le chargeur d'enveloppes optionnel. Retirez le papier coincide en suivant la même procEDURE que pour le bac multifonction. Ensuite, ouvre puis refermez l'unité de transfert du papier. Pour plus de détails, reportez-vous au manuel de l'utilisateur du chargeur d'enveloppes.

Chargeur en masse

Du papier est coincé dans le chargeur en masse optionnel. Détachez le chargeur en masse de l'imprimante et éloignez-le de celle-ci en le soutenant avec les deux mains. Si le papier est partiellement engagé dans l'emplacement de sortie du chargeur, tirez dessus pour le dégager.

STOCKAGE

Si vous prévoyez de ne pas utiliser l'imprimante pendant longtemps, retirez le cordon d'alimentation de la prise murale.

Nous vous recommendons de consulter votre revendeur pour toutes les précautions à prendre afin d'éviter d'eventuels dommages au moment d'utiliser l'imprimante à nouveau.

EMBALLAGE ET TRANSPORT DE L'APPAREIL

Lorsque vous souhaitez transporter l'appareil, utilisez toujours les matérielles d'emballage d'origine. Si vous n'embaillez pas l'appareil correctement, vous risquez d'annuler la garantie.

Partie scanner

Mettez l'interrupteur de la machine sur OFF.
Debranchez le cordon secteur depuis la prise murale, ensuite déconnectez tous les cables reliés à la machine.
Retirez tous les réceptacles de la machine, l'imprimante, les bacs papiers supplémentaires sont à emballer séparément dans leurs emballages respectifs.
^ Placez les réceptacles dans leurs plastiques et cartons d'origine, équipéz la machine de son plastique d'origine et placez la dans son emballage d'origine avec ses composants (réceptacles, documentation, etc..).

Mettez toute la documentation (manuel et documents imprimés) dans le carton et fermez le carton avec du ruban adhésif.

Partie imprimante

Mettez your terminal hors service (bouton sur 0). Debranchez l'appareil du réseau et de la prise secteur.
Emballez l'imprimante de la maniere suivante :

• Retirez la cartouche toner et le bac de récapération de toner de l'imprimante. Mettez la cartouche toner dans le sac en plastique fourni pour éviter une éventuelle fuite de toner. Fermez bien le bac de récapération de toner.

• Mettez l'imprimante dans le carton.

• Placez la cale, puis installez la cartouche toner, le bac de recupération.

Emballez les autres éléments dans leur carton d'origine avec toutes les cales d'emballage d'origine.
Mettez toute la documentation (documents imprimés et CD ROM (selon modulo)) dans les cartons.
Fermez correctement les cartons avec du ruban adhesif.

CARACTERISTIQUES

Type d'appareil : terminal professionnel, rapide, fonctionnant avec tous les apparèils de groupe 3 selon les recommendations du UIT-T.

Dimensions (hors options) :	Largeur : 457 mm Profondeur : 560 mm Hauteur : 698 mm (hors réceptacle et bac 500 feuilles)
Poids :	25 kg
Alimentation électrique :	220-240 V - 50/60 Hz - 4,7A
Consommation électrique (valeurs maximes) :	- en veille : 20 W - en attente : inférieure à 80 W - en fonctionnement : 700 W en copie (1000 W en pointe)
Température ambiente admissible :	- fonctionnement : + 10 °C à 32,5 °C (50 à 90 °F) avec un écart maximum de 10 °C par heures. - stockage : 0 °C à 40 °C (32 à 104 °F) avec un écart maximum de 10 °C par heures.
Taux d'humidité admissible :	Fonctionnement ou stockage : 20 % à 80 % RH (sans condensation) avec un écart maximal de 20 % par heures

Scanner / communication
Format du document original :	Format A4LegalPapier 60 à 90 g/m2
Introducteur de documents :	Capacité maxi : une capacité normale de 50 pages(80g/m2)
Format à la réception (format A4) et Legal :	Largeur : 210 / 216 mmLongueur : 297 / 355 mm
Résolution de l'image analyse :	Scanner : 600 dpi
Système de lecture :	Lecture opto-électronique CIS
Vitesse de communication :	En groupe 3 : 33600/14400/12000/9600/7200/4800/2400 bps
La durée effective de la transmission pour une page A4 varie de quelques secondes à une minute environ (selon la qualité de la ligne, la vitesse du modem, la quantité d'informations de l'original et la résolution)(*). (*) Sans tenir compte de la procédure d'initialisation de l'échange
Internet : caractéristiques générales	Protocoles TCP/IP/PPP Protocoles SMTP/POP3/MIME pour le courrier électronique Modem V90 (jusqu'à 56 kbps/s)
Mémoire SDRAM	64 Mo
Proesseur	ARM 9 à 92 MHz
Connectivité	USB Ethernet 10/100 Base Tx
Format de:fichier:	- Image : TIFF-F pour documents noir/blanc et JPEG pour documents couleurs - PDF et PDF sécurisé : monochrome et couleur
Les specifications sont susceptibles d'être modifiées à des fins de perfectionnement sans avis préalable.

Impression
Vitesse d'impression	35 pages/minute (A4) lors d'une impression multiple de la même page (N&B).
Résolution	600 dpi
Première impression	Approx. 11 secondes ou moins (A4), selon données d'entrée
Temps de pré-chauffage	Approx. 15 secondes ou moins (à partir du mode veille) Approx. 15 secondes ou moins (à la mise sous tension) à 23 °C, 230 V
Mémoire	64 MB, extensible à 512 MB
Proceseur	PowerPC 750 CXr (400 MHz)
Connectivité	USB : High-Speed 2.0, Ethernet 10/100 Base Tx
Papier	Papier ordinaire (60 à 90 g/m²) / papier épais (90 à 120 g/m²)
Bacs papiers	Cassette : - A5 à A4/Legal 148 à 216 mm × 210 à 315 mm. - Capacité de 500 feuilles (80 g/m2) Bac polyvalent : - 70 à 216 mm × 148 à 297 mm - Capacité de 100 feuilles (80 g/m2)
Capacité des plateaux de sortie	Plateau supérieur — 500 feuilles (80 g/m2)
Emulation	- PCL® 6 (N&B) - KPDL / SG Script (émulation du langage PostScript® niveau 2 et émulation du langage PostScript® niveau 3 avec fichier de configuration) (N&B)

Les specifications sont susceptibles d'être modifiées à des fins de perfectionnement sans avis préalable. Volume mensuel maximum recommendé : 6000 pages (5 ans) avec révision toutes les 300000 pages.

Marques déposées

PREScribe est une marque déposée de Kyocera Corporation. KPDL est une marque de Kyocera Corporation.

Hewlett-Packard, PCL et PJL sont des marques déposées de Hewlett-Packard Company. Centronics est une marque de Centronics Data Computer Inc. PostScript est une marque déposée de Adobe Systems Incorporated. Macintosh est une marque déposée de Apple Computer, Inc. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. PowerPC est une marque de International Business Machines Corporation. Microdrive est une marque déposée de Hitachi Global Storage Technologies Netherlands B.V. aux États-Unis et dans les autres pays. CompactFlash est une marque de SanDisk Corporation. Tous les autres noms de marques et de produits sont des marques commerciales ou déposées de leurs propriétaires respectifs.

Ce produit utilise PeerlessPrintXL pour fournir une émulation de langage HP LaserJet compatible PCL 6. PeerlessPrintXL est une marque de Peerless Systems Corporation, 2381 Rosecrans Ave. El Segundo, CA 90245, U.S.A.

Ce produit a été développé à l'aide du système d'exploitation en temps réel Tornado™ et des outils de Wind River Systems.

Ce produit contient les polices UFST™ et MicroType® de Monotype Imaging Inc.

Les instructions suivantes sont volontairement fournies en anglais.

Avis de marque relatif aux types de caractères

Toutes les polices résidentes de cette imprimante sont fournies sous licence Monotype Imaging Inc.

Helvetica, Palatino et Times sont des marques déposées de Linotype-Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery et ITC Zapf Dingbats sont des marques déposées de International Typeface Corporation.

Les instructions suivantes sont volontairement fournies en angeais.

Avant de brancher votre apparéil vérifie que la prise de courant secteur sur laquelle vous allez branchier votre apparéil est conforme aux indications portées sur l'étiquette signalétique (tension, courant, fréquence du réseau électrique) appossaé sur votre apparéil. Cet apparéil doit être relié à un schéma d'alimentation secteur monophasé. L' apparéil ne doit pas être installé à même le sol.

Si vous appeareil fonctionne avec une pile, la remplacer uniquement par une pile du même type ou d'un type équivalent recommendé par le constructeur.

Attention: il y a Danger d'explosion lors d'un remplacement incorrect de la pile.

Les piles, les batteries, les emballages et les équipements électriques ou électroniques (EEE) doivent être mis au rebut, conformément aux instructions du chapitre Environnement de ce manuel.

Selon le modele de l'appareil, la fiche de prise de courant de l'appareil pouvant etre le seul moyen de déconnexion du réseau électrique, il est imperatif d'appliquer les consignes suivantes :

• Voitre appeareil doit etre branché sur une prise de courant secteur située a proximite.
• La prise de courant secteur doit rester aisément accessible.

Votre apparéil est livré avec un cordon secteur équipé d'une fiche de courant avec terre.

Une fiche de courant avec terre doit être impérativement branchée sur une prise murale munie d'une terre reliée à la terre de protection du bâtiment.

Attention : manipulation des cartouches toner

• Ne pas incinerer le toner ni les cartouches de toner. Les étincelles provoquent pouvoir causer des brûlures.
• Ne jamais ouvrir la cartouche ni jeter la boite de récapération de toner.
• Ne pas inhaler le toner, ne pas se frottier les yeux ni se toucher la bouche si vos mains sont tachées de toner. Assurez vous que le toner nerette pas en contact avec votre peau.
• Pour l'enlèvement des cartouches usagés et des boites de récapération de toner, consultez votre revendeur; ou déposez le toner et les cartouches toner à l'endroit précisé par l'autorité nationale ou locale.
• Tenir les cartouches et boites de récapéRATION de toner à l'écart des enfants.

APPEARIL A RAYONNEMENT LASER DE CLASSES 1

Réparation-maintenance : Faites exécuter toutes les interventions de réparation et maintenance par un technicien qualifié. Aucun des éléments internes ne peut être réparé par l'utilisateur. Afin d'eviter tout danger d'électrocution, vous ne devez pas essayer de procéder vous-même à ces opérations, car, par l'ouverture ou le retrait des couvercles, vous vous exposeriez à un double danger :

• L'interception du rayonnement laser par l'oeil humain peut provoquer des blessures irrémédiables.
• Le contact avec les parties sous tension peut provoquer un choc électrique dont les conséquences peuvent être extrémement graves.

ENVIRONMENTMENT

La préparation de l'environnement est une préoccupation essentielle du fabricant. Le fabricant à la volonté d'exploiter des installations respecteuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'EMBALLAGE

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les régles de tri mises en place localement pour ce type de déchets.

LES PILES ET BATTERIES

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

LE PRODUIT

La poubelle barrée apposee sur le produit ou sur ses accessoires signifie qu'ils apparitennent à la famille des équipements electriques et electroniques.

A ce titre, la reglementation européen vous demande de proceder à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

CHARACTERISTIQUES DES CONSOMMABLES

Cartouche toner d'impression :

Les cartouches de toner standards peuvent produit jusqu'à 15 000 pages (pour une impression sur papier A4 avec un ratio noir/blanc de 5% maximum).

Les cartouches de toner initiales fournies avec l'imprimante peuvent produit jusqu'à 7500 pages (pour une impression sur papier A4 avec un ratio noir/ blanc de 5% maximum).

La durée de vie des cartouches de toner dépend principalement du type de document imprimé et du nombre moyen de pages par tirage.

La déclaration de conformité peut être consultée sur le site www.sagem.com rubrique "Support" ou peut être demandée à l'adresse suivante :

Livret d'utilisation

Document non contractuel

Sagem Communication

Société anonyme au capital de 300 272 000 € - 480 108 158 RCS PARIS

27, rue Leblanc - 75512 PARIS CEDEX 15 - FRANCE

www.sagem.com
