(commercially available)
When all of the indicators turn off, release your fingers from VOLUME + and VOLUME –. The unit enters standby mode. En
If this unit is moved suddenly from a cold place into a warm room (in winter, for example) or if the temperature in the room in which this unit is installed rises suddenly due to heater operation, etc., water droplets (condensation) may form inside (on operating parts and the lens). When condensation is present, this unit will not operate properly and playback is not possible. Let this unit stand at room temperature for 1 or 2 hours with the power turned on (the time depends on the extent of condensation). The water droplets will dissipate and playback will become possible. Condensation can also occur in the summer if this unit is directly exposed to the air flow from an air-conditioner. If this happens, move this unit to a different place. Lorsque vous avez terminé, rangez ces instructions en lieu sûr afin de pouvoir vous y référer à l’avenir.

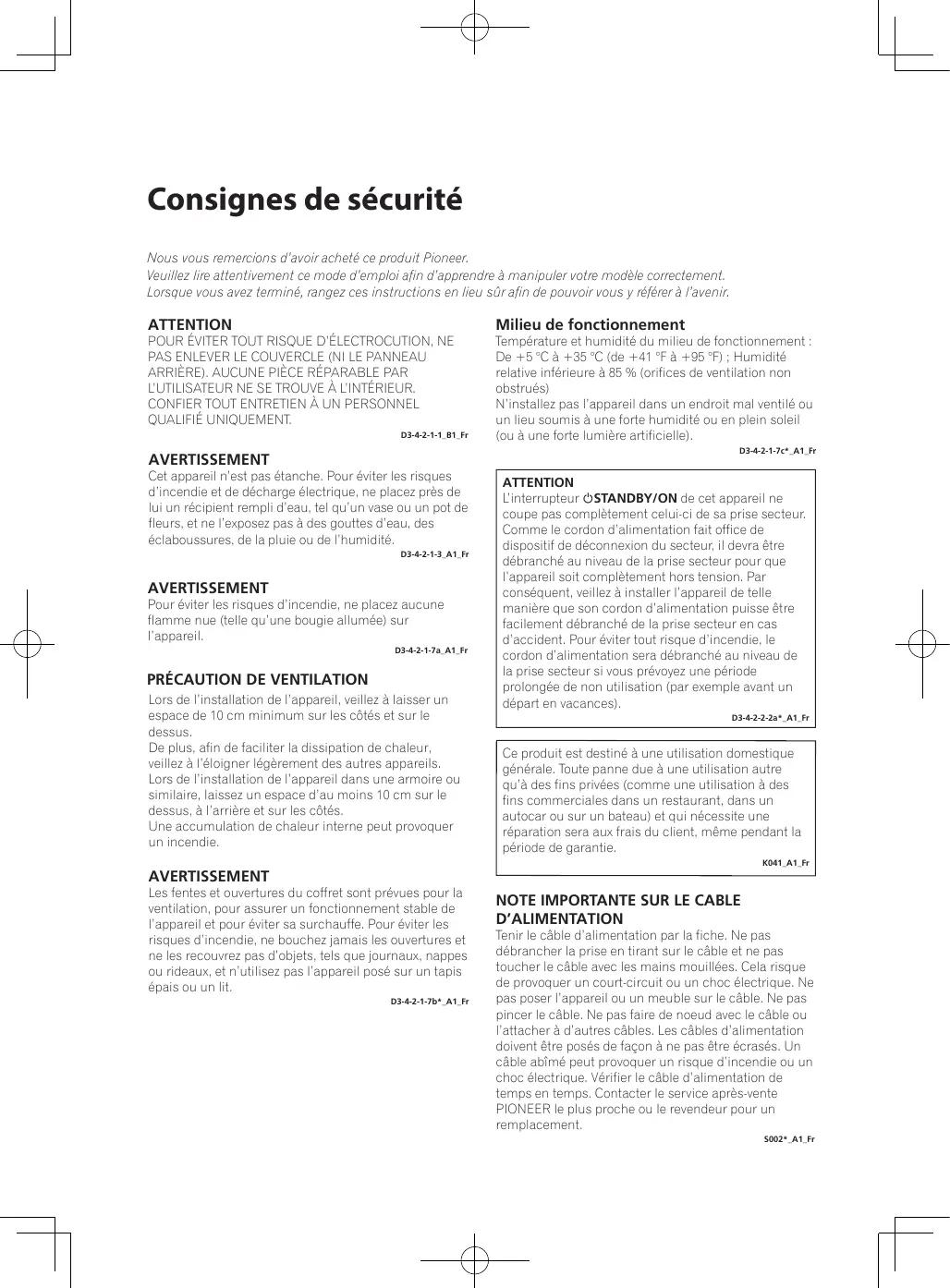

CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT. D3-4-2-1-1_B1_Fr
De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués) N’installez pas l’appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle). D3-4-2-1-7c*_A1_Fr
éclaboussures, de la pluie ou de l’humidité. D3-4-2-1-3_A1_Fr
De plus, afin de faciliter la dissipation de chaleur, veillez à l’éloigner légèrement des autres appareils. Lors de l’installation de l’appareil dans une armoire ou similaire, laissez un espace d’au moins 10 cm sur le dessus, à l’arrière et sur les côtés. Une accumulation de chaleur interne peut provoquer un incendie.
Comme le cordon d’alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l’appareil soit complètement hors tension. Par conséquent, veillez à installer l’appareil de telle manière que son cordon d’alimentation puisse être facilement débranché de la prise secteur en cas d’accident. Pour éviter tout risque d’incendie, le cordon d’alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances). D3-4-2-2-2a*_A1_Fr
K041_A1_Fr Information à destination des utilisateurs sur la collecte et l’élimination des équipements et batteries usagés Marquage pour les équipements
Pour assurer l’enlèvement et le traitement appropriés des produits et batteries usagés, merci de les retourner dans les points de collecte sélective habilités conformément à la législation locale en vigueur.
Pour plus d’information sur la collecte et le traitement des produits et batteries usagés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.
Pour les pays n’appartenant pas à l’Union Européenne : Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d’élimination appropriées. K058a_A1_Fr
Cet appareil utilise comme onde radio une fréquence de 2,4 GHz, c’est-à-dire une bande utilisée par d’autres systèmes sans fil (Fours à micro-ondes, téléphones sans fil, etc.). Si des parasites apparaissent sur les images télévisées, il est possible que cet appareil (y compris ceux qu’il prend en charge) provoquent des interférences sur le connecteur d’entrée de votre téléviseur, les images vidéo, le tuner satellite, etc. Dans ce cas, augmentez la distance entre la prise d’entrée d’antenne et cet appareil (y compris les produits pris en charge par cet appareil). • Pioneer n’est pas responsable d’un mauvais fonctionnement du produit Pioneer compatible due à une erreur/défaillance de la connexion réseau et/ou de l’appareil raccordé. Veuillez contacter votre fournisseur de service Internet ou le fabricant du périphérique du réseau. • Un abonnement payant auprès d’un fournisseur d’accès Internet est nécessaire pour utiliser Internet.

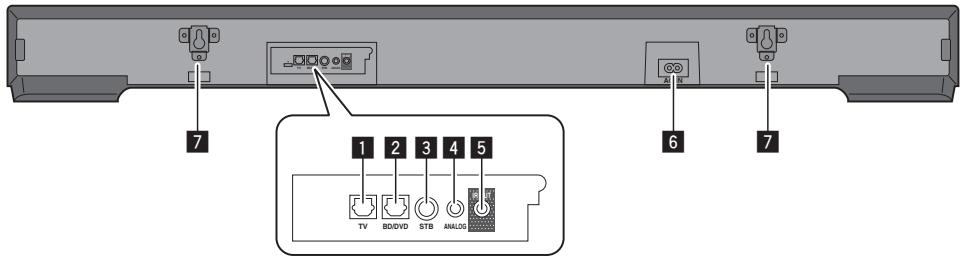

1 – Plage de fonctionnement de la télécommande – Télécommande – Panneau arrière – Panneau avant Raccordement à votre téléviseur Raccordements à un appareil externe
Égalisation automatique des différences de volume pendant la lecture Amplification des dialogues des vidéos et des paroles des chansons Réglage du délai sonore (LIP SYNC (AUDIO SYNC) ) Basculement automatique en mode de veille (mise hors tension automatique) Écoute de musique de périphériques Bluetooth® – Écoute de musique de périphériques Bluetooth
12 Commande de l’appareil à l’aide de la télécommande du téléviseur – Désactivation de la fonction d’apprentissage Rétablissement de tous les réglages par défaut Indicateur de l’appareil – MUTE – STATUS – LIP SYNC (AUDIO SYNC) – Marques commerciales et licences Précaution concernant les ondes radio – Limite de fonctionnement – Réflexions des ondes radio – Précautions relatives aux connexions à des produits pris en compte par cet appareil
La pile fournie avec l’appareil sert avant tout à s’assurer du bon fonctionnement de ce produit et peut ne pas durer très longtemps. Avertissement • N’utilisez pas ou ne rangez pas la pile en plein soleil ou dans un endroit très chaud, comme dans une voiture ou près d’un appareil de chauffage. La pile risquerait de fuir, de surchauffer, d’exploser ou de s’enflammer. Ceci pourrait également réduire sa durée de vie ou sa performance. • Un remplacement incorrect de la pile au lithium peut provoquer une explosion. Ne remplacez la pile que par une pile de type identique ou équivalent. • La tension de la pile peut être différente, même si la pile semble identique. N’utilisez pas des types de piles différents. • N’exposez pas la pile à la chaleur, ne l’ouvrez pas ou ne la jetez pas au feu ou dans l’eau.

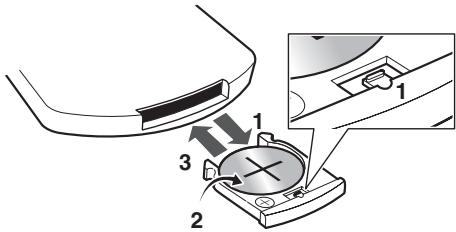

1. Retirez le support de pile tout en appuyant sur le taquet. 2. Insérez correctement la pile au lithium (CR2025 x1). Insérez la pile dans le support de sorte que le côté + soit en haut.
• Pour éviter toute fuite d’électrolyte, retirez la pile si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps (1 mois ou plus). Si une pile devait fuir, essuyez soigneusement l’intérieur du logement puis insérez une pile neuve. Si le liquide d’une pile devait fuir et se répandre sur votre peau, lavez-le immédiatement avec une grande quantité d’eau. • Pour éviter un accident, rangez la pile hors de portée des bébés et des enfants. En cas d’ingestion accidentelle, veuillez contacter immédiatement un médecin.
• En cas d’obstacles entre la télécommande et le capteur de l’appareil.

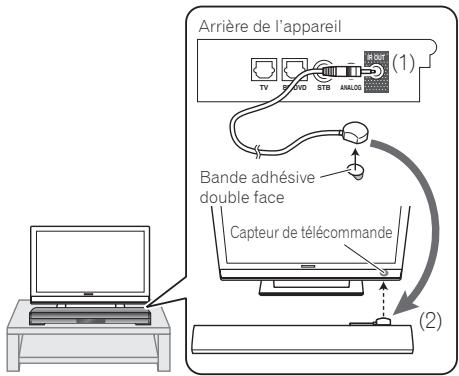

• Lors de l’utilisation de la fonction de répéteur infrarouge (page 16) ou d’apprentissage (page 17), si vous utilisez la télécommande, la plage de fonctionnement peut varier en fonction de la performance de la télécommande du téléviseur. (La plage de fonctionnement peut être réduite.)
émettant des rayons infrarouges.

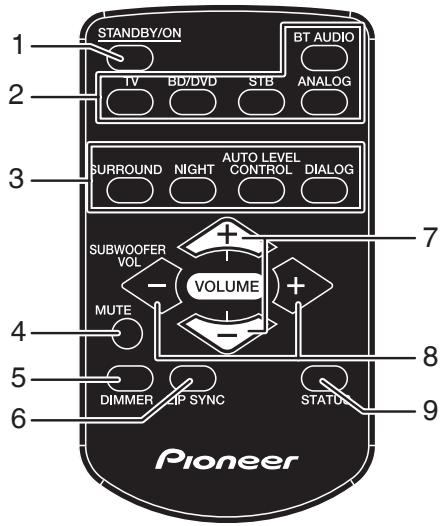

SURROUND Permet d’activer/de désactiver la fonction surround. NIGHT Permet d’activer/de désactiver la fonction nuit.
Appuyez à nouveau pour revenir au volume d’origine. 5 DIMMER Permet de changer la luminosité des indicateurs du panneau avant de l’appareil en trois étapes. 6 LIP SYNC (AUDIO SYNC) Permet de régler la fonction de synchronisation. 7 VOLUME Permet de régler le volume général, volume du caisson de graves inclus. 8 SUBWOOFER VOL Permet de régler le volume du caisson de graves (basses). 9 STATUS Permet de vérifier l’état des divers réglages.

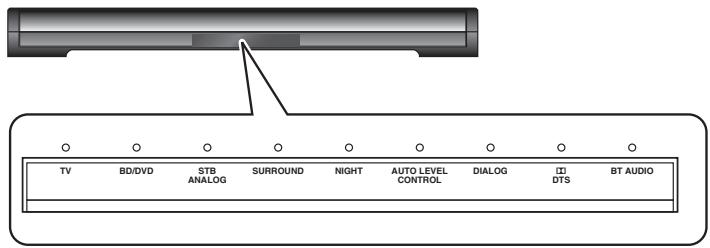

Clignotement rapide : Mode d’appairage Clignotement lent : Mode de veille de connexion b Capteur de télécommande

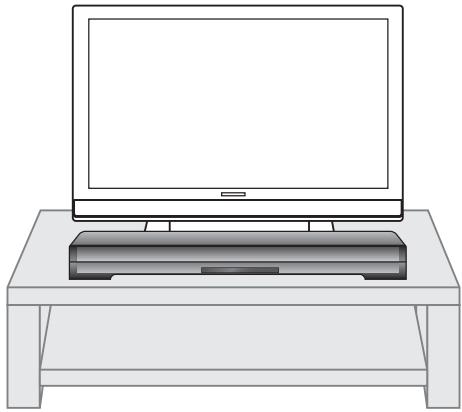

Installation de l’appareil
• Lorsque l’appareil interfère avec le support ou d’autres pièces du téléviseur. –– Fixez les pieds de réglage de hauteur et réglez la hauteur. • Lorsque la télécommande du téléviseur ne fonctionne pas correctement. –– Éloignez l’appareil du téléviseur. –– Utilisez la fonction de répéteur infrarouge (page 16).
• Si l’appareil interfère avec le support ou d’autres pièces du téléviseur, vous pouvez régler la hauteur de l’appareil. • Alignez les côtés gauche et droit de l’appareil et les pieds de réglage de hauteur, puis fixez les pieds de réglage de hauteur à l’aide des vis fournies. Précautions lors de la fixation des pieds de réglage de hauteur • Pour éviter un étouffement dû à une ingestion accidentelle, des blessures ou autre accident, veillez à procéder à l’opération hors de portée des bébés et des enfants. • Pour éviter d’endommager le produit, choisissez un emplacement de niveau et procédez à l’opération sur une surface douce comme un tapis tout en veillant à ne pas serrer excessivement les vis de montage.
1 Éloignez l’appareil du téléviseur de sorte que l’arrière de l’appareil ne raye pas le téléviseur. Attention • N’installez pas l’appareil dans un endroit instable comme sur un support bancal ou une surface inclinée. L’appareil peut tomber ou basculer et ainsi provoquer des blessures. • L’appareil n’est pas blindé magnétiquement et vous devez donc l’éloigner d’un téléviseur ou moniteur à tube cathodique (CRT). De même, ne placez pas d’appareils affectés par l’effet du magnétisme (cartes magnétiques, montres, bandes vidéo, etc.) à proximité de l’appareil.

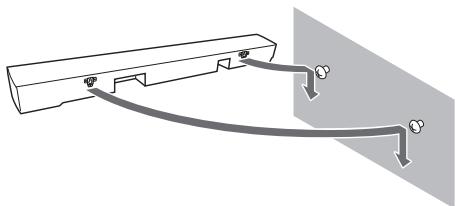

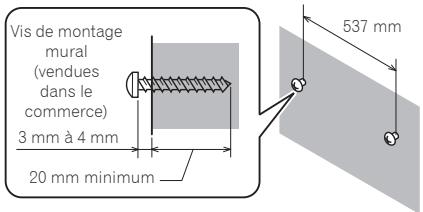

Utilisez des vis adaptées au matériau du mur et capables de supporter le poids de l’appareil. 1 Procurez-vous dans le commerce des vis adaptées aux orifices de fixation pour montage mural situés à l’arrière de l’appareil. Orifice de fixation pour montage mural 5 mm (25 mm) 10 mm (vendues dans le commerce)
• Lorsque l’appareil est installé sur un mur, il peut chuter, tomber, etc. en raison du poids ou de la méthode de montage. Prenez toutes les mesures nécessaires pour éviter un accident. • Choisissez un emplacement d’installation/de montage suffisamment robuste pour supporter le poids de l’appareil. En cas de doute sur la résistance ou autre propriété, demandez conseil à un professionnel.
• Ne vous suspendez pas à l’appareil. Faites particulièrement attention aux enfants. L’appareil peut tomber et se casser, et ainsi provoquer des blessures. • Ne branchez ni ne débranchez les câbles lorsque l’appareil est installé sur un mur. Installez les câbles de telle sorte qu’un pied ou tout autre objet ne puisse pas s’y emmêler.

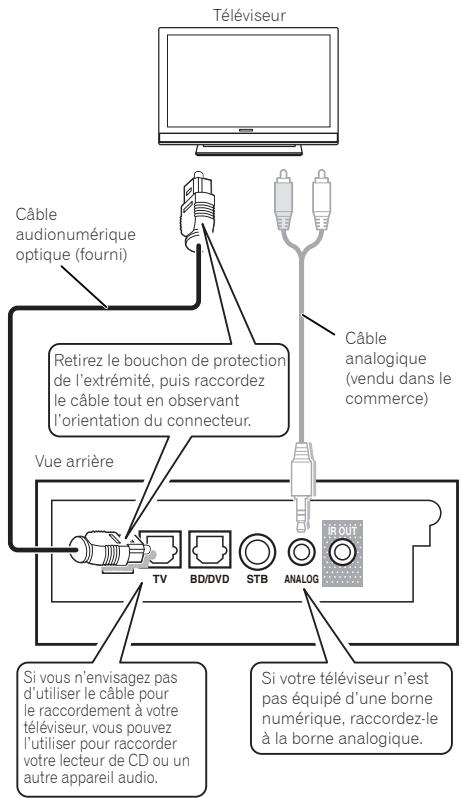

Raccordez l’appareil et le téléviseur à l’aide du câble audionumérique optique fourni. Pour pouvoir entendre l’audio du téléviseur via l’appareil, raccordez le câble audionumérique optique fourni. Dans le cas d’un téléviseur équipé d’une borne de sortie audio analogique uniquement, raccordez la sortie audio du téléviseur et la borne analogique de l’appareil à l’aide d’un câble audio vendu dans le commerce.
(vendu dans le commerce)
Syntoniseur de diffusion satellite, syntoniseur de téléviseur par câble ou autre appareil
• Certains téléviseurs sont dotés de réglages de sortie audionumérique. Pour plus de détails, reportez-vous au mode d’emploi de votre téléviseur. • Désactivez la sortie audio des haut-parleurs intégrés du téléviseur. Si cela n’est pas possible, réglez le volume du téléviseur sur le plus bas niveau.
Vous pouvez raccorder un appareil de lecture (lecteur BD, DVD ou CD) à l’aide d’une sortie audionumérique optique ou un syntoniseur de diffusion satellite ou autre appareil à l’aide d’une sortie audionumérique coaxiale à l’appareil afin de profiter du son de cet appareil externe.
• Lorsqu’un signal MPEG2-AAC (diffusion numérique) est émis vers une borne d’entrée audionumérique, aucun son n’est émis. Si aucun son n’est émis, basculez la sortie audio de l’appareil raccordé à la borne d’entrée audionumérique sur PCM. Pour la procédure de basculement, reportez-vous au mode d’emploi de l’appareil raccordé. • Certains appareils raccordés sont dotés de réglages de sortie audionumérique. Pour plus de détails, reportez-vous au mode d’emploi de l’appareil de lecture concerné.
2 Appuyez sur uSTANDBY/ON ou STANDBY/ ON sur la télécommande pour mettre l’appareil sous tension. 3 Appuyez sur INPUT SELECT ou sur une touche de sélection d’entrée de la télécommande. Basculez sur l’entrée que vous souhaitez lire, puis lancez la lecture sur l’appareil raccordé. 4 Appuyez sur VOLUME pour régler le volume. Pour couper temporairement le son, appuyez sur MUTE. Appuyez à nouveau sur cette touche ou réglez le volume pour rétablir le son. Attention • Lorsque l’appareil est raccordé à un téléviseur, réglez le volume sur le plus bas niveau ou coupez le son. De même, si le haut-parleur du téléviseur ne peut pas être désactivé dans le menu de réglage du téléviseur, désactivez-le.
Activez la fonction surround pour profiter du son réaliste d’une performance live. Le réglage par défaut est OFF (désactivé). 1 Appuyez sur SURROUND pour activer la fonction surround. L’indicateur SURROUND est allumé en vert lorsque la fonction est activée.
L’indicateur NIGHT est allumé en vert lorsque la fonction est activée.
Le réglage par défaut est OFF (désactivé). 1 Appuyez sur AUTO LEVEL CONTROL pour activer la fonction de réglage automatique du niveau. L’indicateur AUTO LEVEL CONTROL est allumé en vert lorsque la fonction est activée.
Ceci permet de rendre les dialogues des vidéos et les paroles des chansons plus nets. Le réglage par défaut est OFF (désactivé). 1 Appuyez sur DIALOG pour activer la fonction dialogues. L’indicateur DIALOG est allumé en vert lorsque la fonction est activée.

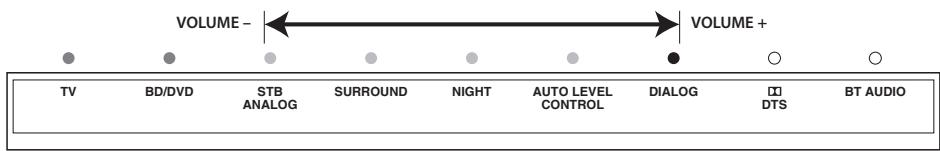

L’appareil passe en mode de réglage de synchronisation. 2 Appuyez sur VOLUME +/– pour régler le délai (appuyez sur + pour l’augmenter). L’état de l’indicateur varie en fonction de la valeur de réglage. Pour en savoir plus sur l’indicateur, reportez-vous à Indicateur de l’appareil (page 19). 3 Appuyez sur LIP SYNC pour quitter le mode de réglage de synchronisation.

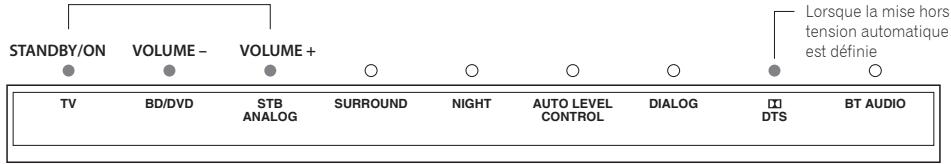

(mise hors tension automatique) L’appareil peut basculer automatiquement en mode de veille en l’absence de signaux et après 30 minutes d’inactivité. Le réglage par défaut est ON (activé). 1 Appuyez sur uSTANDBY/ON sur l’appareil pour le mettre hors tension. 2 Appuyez sur uSTANDBY/ON pendant au moins 3 secondes tout en appuyant sur VOLUME – sur l’appareil. L’indicateur 2/DTS est allumé en vert lorsque la fonction est activée. Répétez cette procédure pour désactiver la fonction.
Bluetooth® Vous pouvez écouter de la musique sans fil de périphériques Bluetooth tels que les suivants
Appairage de l’appareil et du périphérique Bluetooth (enregistrement initial) L’appairage est nécessaire pour pouvoir écouter de la musique d’un périphérique Bluetooth avec cet appareil. Procédez à l’appairage lorsque vous utilisez un périphérique Bluetooth pour la première fois ou lorsque les données d’appairage sont supprimées du périphérique Bluetooth. Avant de procéder à l’appairage, vérifiez que la fonction Bluetooth est activée sur le périphérique Bluetooth. Pour plus de détails, reportez-vous au mode d’emploi du périphérique Bluetooth. Vous ne devez procéder à l’appairage qu’une seule fois. 1 Appuyez sur BT AUDIO. L’indicateur BT AUDIO clignote. 2 Procédez à l’appairage sur le périphérique Bluetooth. • Lorsque vous recherchez l’appareil depuis le périphérique Bluetooth, en fonction du type de périphérique Bluetooth, une liste d’appareils à raccorder (en attente) peut s’afficher sur l’écran du périphérique Bluetooth (le nom de cet appareil sur l’écran est [SBX-300]). • Avec la version Bluetooth 2.0 ou inférieure, un code PIN doit être saisi. –– Le code PIN de l’appareil est 0000.
La plage de réception entre le périphérique Bluetooth et l’appareil est de 10 m maximum. (Cette valeur s’applique dans un espace ouvert. La plage de réception peut varier en fonction de la présence ou non de murs ou autres structures.)
Pour procéder à nouveau à l’appairage, appuyez sur BT AUDIO sur la télécommande.
Pour plus de détails sur la procédure de lecture, reportez-vous au mode d’emploi de votre périphérique Bluetooth. Remarque • L’appareil ne prend pas en charge la fonction AVRCP. • L’appareil ne prend pas en charge le profil de casque mono (mains libres). • Les périphériques Bluetooth ne peuvent pas être commandés à l’aide de l’appareil. • Un seul périphérique Bluetooth peut être raccordé à l’appareil à la fois. Le raccordement de plusieurs appareils n’est pas possible. • La fonction Bluetooth peut ne pas être utilisable en fonction du type de périphérique Bluetooth (pour pouvoir lire un périphérique Bluetooth avec l’appareil, le périphérique Bluetooth doit prendre en charge le profil A2DP). • L’indicateur BT AUDIO clignote en l’absence de connexion Bluetooth. • La qualité de l’audio peut être médiocre si des signaux d’autres appareils interfèrent avec la connexion. • La connexion Bluetooth est perdue en cas de dysfonctionnement dû à l’utilisation d’un appareil sur la même fréquence, un appareil médical, un four à micro-ondes ou un appareil réseau sans fil par exemple. • La connexion Bluetooth est perdue si la communication est entravée par des objets situés entre le périphérique Bluetooth et l’appareil. • De longues distances entre le périphérique Bluetooth et l’appareil entraînent une qualité sonore inférieure et la connexion est perdue si la distance entre le périphérique Bluetooth et l’appareil est supérieure à la plage de fonctionnement. • Si l’appareil est mis hors tension, la connexion avec le périphérique Bluetooth est également perdue. • La fonction de correction du son* est toujours active. * Une fonction qui corrige les données de musique compressées à haut débit afin de permettre une lecture de meilleure qualité.

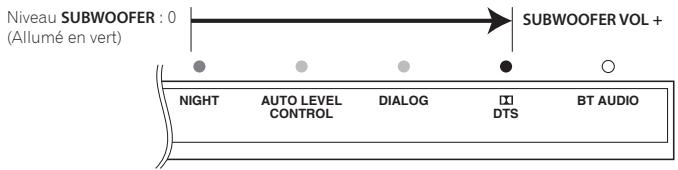

Lors d’une lecture à plusieurs canaux sur un home cinéma typique, les signaux LFE (Low Frequency Effects, effets basse fréquence) et les composants de graves des différents canaux sont acheminés vers le caisson de graves ou un autre haut-parleur optimal. Toutefois, par principe, ce processus d’acheminement entraîne une fréquence dans laquelle la phase est décalée (retard de groupe), d’où des problèmes tels que seuls les sons basse fréquence sont différés ou que les graves s’annulent mutuellement en raison des interférences avec d’autres canaux. Cet appareil utilise « PHASE CONTROL technology » qui permet de recréer des graves puissants et fidèles aux sons d’origine.
Méthode 1 : Déplacez l’appareil vers l’avant ou l’arrière, ou vers la droite ou la gauche, ou ajustez sa hauteur. Méthode 2 : Raccordez le câble infrarouge fourni.
Si la télécommande du téléviseur ne fonctionne toujours pas après avoir déplacé l’appareil, utilisez le câble infrarouge fourni. 1 Raccordez le câble infrarouge fourni. 2 Fixez le câble infrarouge sur le panneau arrière de l’appareil. • Placez l’émetteur de sorte qu’il soit aligné avec le capteur de télécommande du téléviseur. • Utilisez la télécommande du téléviseur dans la plage de réception du capteur de télécommande de l’appareil. • Retirez la protection d’un côté de la bande adhésive double face fournie et apposez la bande sur le câble infrarouge, puis retirez la protection de l’autre côté de la bande et fixez le câble infrarouge à l’appareil.
• Choisissez l’emplacement d’installation qui convient le mieux à votre environnement d’utilisation. • Nettoyez délicatement toutes les poussières ou autres à l’emplacement de fixation. • Ceci peut ne pas s’appliquer à certains types de téléviseurs. Dans ce cas, changez l’emplacement d’installation de l’appareil. • La fonction de répéteur infrarouge est activée même lorsque l’appareil est hors tension (mode de veille).
• Réduction du volume • Augmentation du volume • Mise sous/hors tension (mode de veille) Remarque • Cette fonction peut ne pas être prise en charge en fonction de la télécommande du téléviseur. Si elle n’est pas prise en charge, utilisez la télécommande fournie avec l’appareil.
2 Appuyez sur uSTANDBY/ON sur l’appareil pour le mettre hors tension. 3 Appuyez sur VOLUME – pendant au moins 3 secondes tout en appuyant sur VOLUME + sur l’appareil. Les indicateurs clignotent en vert et l’appareil passe en mode de réglage d’apprentissage à distance. 4 Appuyez sur la touche ci-dessous correspondant à la fonction à détecter. Fonction à détecter
à l’étape 4 afin que vous puissiez recommencer. • La procédure revient automatiquement à l’étape 4 lorsque les indicateurs clignotent pendant 10 secondes. 6 Répétez les étapes 4 et 5 pour permettre à l’appareil de détecter les trois fonctions. 7 Appuyez sur VOLUME – pendant au moins 3 secondes tout en appuyant sur VOLUME + sur l’appareil afin d’annuler le mode d’apprentissage de la télécommande. Une fois tous les indicateurs éteints, relâchez VOLUME + et VOLUME –. L’appareil passe en mode de veille. Attention • En cas d’échec de l’apprentissage, recommencez avec le téléviseur hors tension. La lumière de l’écran du téléviseur peut affecter l’apprentissage de la télécommande. • Si vous procédez à la même opération avec une autre télécommande de téléviseur (ou d’autres touches) après l’apprentissage, les anciennes fonctions sont remplacées par les nouvelles. • Si vous utilisez la télécommande alors que les états d’alimentation de l’appareil et du téléviseur sont différents après que l’appareil a détecté la touche marche/arrêt du téléviseur, la fonction ne fonctionne pas correctement. Dans ce cas, appuyez sur uSTANDBY/ON sur l’appareil afin que l’état d’alimentation de l’appareil et du téléviseur soient identiques à ceux avant l’utilisation de la télécommande.
–– Réglez le volume du téléviseur sur le plus bas niveau.
1 Appuyez sur INPUT SELECT pendant au moins 3 seconds en mode d’apprentissage. Les indicateurs clignotent en rouge et la fonction d’apprentissage est désactivée.
1 Appuyez sur uSTANDBY/ON pendant au moins 3 secondes tout en appuyant sur INPUT SELECT sur l’appareil lorsqu’il est sous tension. Tous les indicateurs s’allument en rouge et les réglages par défaut sont rétablis. Attention Les opérations apprises de la télécommande du téléviseur sont également désactivées.
Parfois, le problème peut provenir d’un autre composant. Examinez les autres composants et les appareils électriques utilisés. Si le problème persiste malgré les vérifications des points suivants, confiez les réparations au service après-vente Pioneer le plus proche ou à votre revendeur.
Problème Vérification Solution yyAucun son n’est produit. Est-ce que les câbles audio yyRaccordez le câble convenablement selon les appareils raccordés (page 11). yyLe son n’est pas restitué sont correctement raccordés ? correctement. yyInsérez à fond la fiche du câble dans la prise. yySi de la poussière est présente sur la fiche ou la borne de raccordement, nettoyez-la. Est-ce que le câble audio est Si le câble est endommagé, remplacez-le par un neuf. endommagé ? Est-ce que les appareils Reportez-vous au mode d’emploi des composants raccordés, puis raccordés sont réglés vérifiez, par exemple, les réglages du volume, de l’entrée et du hautparleur. correctement ?
Problème L’appareil ne s’allume pas. La télécommande ne Est-ce que vous vous placez fonctionne pas. trop loin de l’appareil lorsque vous utilisez la télécommande ? Est-ce que le pile est vide ? Les paramètres que j’ai yyAvez-vous débranché le cordon d’alimentation alors réglés sont effacés. que l’appareil était en service ? yyY a-t-il eu une coupure de courant ? Je souhaite régler la luminosité des indicateurs. Les indicateurs de sélection d’entrée clignotent en rouge. L’appareil devient chaud pendant l’utilisation.
Si la mise hors tension automatique est activée, l’appareil est automatiquement mis hors tension. Vérifiez le réglage de la mise hors tension automatique (page 13). Débranchez le cordon d’alimentation et attendez quelques secondes avant de le rebrancher. Utilisez la télécommande à moins de 7 m du capteur de télécommande.
Patientez au moins 10 secondes après la disparition de l’écran de l’appareil, puis appuyez sur uSTANDBY/ON sur l’appareil ou sur la touche marche/arrêt de la télécommande avant de débrancher le cordon d’alimentation. Faites particulièrement attention si le cordon d’alimentation est raccordé à la prise secteur d’un autre appareil car l’appareil se met hors tension en même temps que l’autre. Appuyez sur DIMMER sur la télécommande et sélectionnez la luminosité d’affichage souhaitée. Avant l’utilisation, débranchez le cordon d’alimentation et attendez quelques secondes avant de le rebrancher. Si le problème persiste, contactez le centre d’assistance client Pioneer. La température du coffret de l’appareil peut légèrement augmenter pendant l’utilisation en fonction de l’environnement. Il ne s’agit pas d’un dysfonctionnement et vous pouvez continuer à utiliser l’appareil sans soucis.
Inc. Le produit inclut un logiciel. © DTS, Inc. Tous droits réservés.
Cet appareil utilise une fréquence d’ondes radio de 2,4 GHz, cette bande étant également utilisée par d’autres systèmes sans fil (consultez la liste ci-dessous). Pour éviter le brouillage ou les interruptions de communication, n’utilisez pas cet appareil à proximité de dispositifs fonctionnant sur la même bande, ou veillez à éteindre ces dispositifs lorsque vous utilisez l’adaptateur. • Téléphones sans fil • Télécopieurs filaires • Fours à micro-ondes • Périphériques réseau sans fil (IEEE802.11b/g) • Appareil AV sans fil • Télécommandes sans fil pour jeux vidéo • Appareils paramédicaux à micro-ondes • Certains écrans de surveillance des bébés D’autres appareils, moins courants, peuvent fonctionner sur la même fréquence : • • Bluetooth SIG, Inc. et toute utilisation de ces marques par PIONEER CORPORATION est faite sous licence. Les autres marques de commerce ou noms commerciaux sont la propriété de leur propriétaire respectif.
(y compris des éléments pris en charge par cet appareil). • Si un objet (tel qu’une porte métallique, un mur en béton ou une isolation à feuille d’étain) se trouve entre cet appareil (y compris des périphériques pris en compte par cet appareil) et le périphérique équipé de la technologie sans fil Bluetooth, il se peut que vous deviez déplacer le système pour éviter que le signal soit parasité ou interrompu.
L’utilisation de cet équipement est limitée à un usage privé. (Selon l’environnement, les distances de transmission peuvent être réduites.)
• Près d’un grand meuble métallique. • Dans la foule ou près d’un bâtiment ou d’un obstacle. • Dans un emplacement exposé au champ magnétique, à de l’électricité statique ou des parasites provenant d’équipements de communication radio, utilisant la même bande de fréquence (2,4 GHz) que cet appareil, tel qu’un périphérique LAN sans fil de 2,4 GHz (IEEE802.11b/g) ou un four à micro-ondes. • Si vous vivez dans une zone résidentielle très peuplée (appartement, maison en ville, etc.) et si le four à micro-ondes de votre voisin se trouve à proximité de votre système, des interférences peuvent se produire. Si tel est le cas, installez votre appareil à un autre endroit. Lorsque le four à micro-ondes n’est pas utilisé, les interférences disparaissent.
Les ondes radio reçues par cet appareil comprennent celles qui proviennent directement du périphérique doté de la technologie sans fil Bluetooth (onde directe) et les ondes provenant de différentes directions en raison de leur réflexion sur les murs, le mobilier et le bâtiment (ondes réfléchies). Les ondes réfléchies (dues aux obstacles et objets réfléchissants) produisent à leur tour un certain nombre d’ondes réfléchies et modifient les conditions de réception selon l’endroit. En cas de mauvaise réception audio liée à ce phénomène, essayez de déplacer légèrement le périphérique à technologie sans fil Bluetooth. Notez également que les ondes réfléchies peuvent interrompre la réception audio lorsqu’une personne traverse ou s’approche de l’espace entre cet appareil et le périphérique à technologie sans fil Bluetooth.
• Achevez les connexions pour tous les périphériques pris en compte par cet appareil, y compris tous les cordons audio et les câbles d’alimentation, avant de les brancher sur cet appareil. • Après avoir achevé les connexions sur cet appareil, vérifiez les câbles audio et d’alimentation pour vous assurer qu’ils ne sont pas emmêlés. • Avant de déconnecter cet appareil, vérifiez que vous disposez d’assez d’espace libre autour de celui-ci. • Lorsque vous rebranchez les cordons audio et d’autres câble des produits pris en charge par cet appareil, assurez-vous que l’espace environnant est suffisant pour le faire.
être coupé ou arrêté pour cause de mauvaise réception ou de non réception des ondes radio :
• Tous les autres noms de produits, de technologies et de sociétés mentionnés dans le présent document sont des marques commerciales ou des marques déposées de PIONEER ou des détenteurs respectifs.
Si vous devez transporter l’appareil, pour une protection maximale, emballez-le tel que vous l’avez reçu à sa sortie de l’usine. Entretien des surfaces extérieures • N’utilisez pas de liquides volatiles tels qu’un insecticide en aérosol à proximité de l’appareil. • Si vous frottez trop fort, vous risquez d’endommager la surface. • Ne laissez pas de produits en caoutchouc ou en plastique en contact prolongé avec l’appareil.
• N’installez pas cet appareil sur un téléviseur ou un moniteur couleur. En outre, installezle à l’écart des platines à cassettes et autres équipements pouvant être facilement affectés par les champs magnétiques. Évitez d’installer l’appareil dans les endroits suivants : • Endroits exposés à la lumière directe du soleil • Endroits humides ou insuffisamment aérés • Endroits extrêmement chauds • Endroits exposés aux vibrations • Endroits dans lesquels il y a beaucoup de poussière ou de fumée de cigarette • Endroits exposés à la suie, à la vapeur ou à la chaleur (cuisines, etc.)
Ne posez pas d’objets sur le dessus de cet appareil. N’obstruez pas les orifices de ventilation. N’utilisez pas cet appareil sur une couverture, un lit, un sofa, etc. pelucheux, et ne l’enveloppez pas dans un tissu, etc. La chaleur ne pourra pas se dégager et causera des dommages.
N’installez pas cet appareil sur un amplificateur ou un autre appareil produisant de la chaleur. En cas d’installation sur un rack, pour éviter que l’appareil ne soit exposé à la chaleur dégagée par l’amplificateur ou d’autres équipements audio, placez-le sur un rayon endessous de l’amplificateur, etc.
Si vous transportez l’appareil sans transition d’un endroit froid vers une pièce chaude (par exemple, en hiver), ou si la température de la pièce où se trouve cet appareil augmente rapidement, des gouttelettes d’eau (condensation) peuvent se former à l’intérieur (sur des pièces et la lentille). En cas de condensation, cet appareil ne fonctionne pas correctement et la lecture n’est pas possible. Laissez l’appareil sous tension pendant 1 ou 2 heures à la température ambiante (pour que l’humidité ait le temps de s’évaporer). Les gouttelettes d’eau se dissiperont et la lecture sera de nouveau possible. De la condensation peut aussi se former en été si l’appareil est exposé à l’air d’un climatiseur. Si tel est le cas, déplacez votre appareil.
• Débranchez le cordon d’alimentation de la prise secteur avant de nettoyer cet appareil. • Nettoyez l’appareil avec un chiffon doux. • En cas de salissure importante, mouillez un chiffon doux dans une solution de détergent neutre dilué dans 5 à 6 volumes d’eau, essorez le chiffon complètement, nettoyez la saleté, puis essuyez l’appareil à l’aide d’un chiffon doux et sec. • L’utilisation d’alcool, de diluent, de benzène, de produits insecticides, etc. risque d’effacer les inscriptions et d’abimer la peinture. Évitez aussi de laisser des produits en caoutchouc ou en vinyle très longtemps au contact de cet appareil pour ne pas endommager le coffret. • En cas d’utilisation de chiffons/lingettes imprégnés avec des produits chimiques, etc., lisez les précautions d’emploi fournies par le fabricant. © 2013 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.
Farbe der Anzeige De
Bluetooth drahtloser Technologie nähert oder diesen kreuzt.
è ampia, la qualità del suono risulta bassa. Se la distanza tra il dispositivo Bluetooth e l’unità supera l’intervallo di funzionamento, il collegamento viene interrotto. • Se l’unità è spenta, il collegamento con il dispositivo Bluetooth viene interrotto. • La funzione di recupero del suono* è sempre attiva. * Una funzione che corregge i dati musicali compressi a una frequenza elevata per consentire la riproduzione con una migliore qualità del suono.
Alle instellingen terugstellen op de standaardinstellingen Werking van de indicator van het toestel – MUTE – STATUS –– Gebruik de IR-herhaalfunctie (pagina 16).
De leerfunctie wissen 1 Houd in de leerstand INPUT SELECT ten minste 3 seconden ingedrukt. De indicators knipperen rood en de leerfunctie wordt gewist.
1 Zet het toestel aan en houd uSTANDBY/ ON ten minste 3 seconden tegelijk met La generación interna de calor puede causar un incendio.
+5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas) No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente). D3-4-2-1-7c*_A1_Es – Montaje de la unidad en una pared Conexión con el televisor Conexiones con un dispositivo externo
Ecualización automática de las diferencias de nivel de volumen durante la reproducción Mejora de la claridad de los diálogos de las películas y de las letras de las canciones Ajuste del tiempo de retardo del sonido (LIP SYNC (AUDIO SYNC) ) Conmutación automática a modo de espera (apagado automático) Disfrute de la música de los dispositivos Bluetooth® – Audición de música de dispositivos Bluetooth
La pila incluida con la unidad ha sido provista para permitirle verificar el funcionamiento del producto y puede que no dure mucho. Asegúrese también de haber terminado de conectar todos los cables antes de conectar el cable de alimentación en la toma de corriente.
• La unidad no tiene apantallamiento magnético, por lo que debería utilizarse lejos de un monitor o televisor con tubo de rayos catódicos (CRT). Tampoco coloque cerca de la unidad dispositivos a los que les afecte el magnetismo (tarjetas magnéticas, relojes, cintas de vídeo, etc.).
5 mm (25 mm) 10 mm (de venta en comercios)
3 Pulse INPUT SELECT o un botón de selección de entrada en el mando a distancia. Cambie a la entrada desde la que desee reproducir e inicie la reproducción en el dispositivo conectado. 4 Pulse VOLUME para ajustar el volumen. Para anular temporalmente el sonido, pulse MUTE. Vuelva a pulsar el botón o ajuste el volumen para restaurar el sonido. De forma predeterminada, la función está desactivada. 1 Pulse SURROUND para activar la función de sonido envolvente. Una vez activada, el indicador SURROUND se encenderá en verde.
De forma predeterminada, la función está desactivada. 1 Pulse AUTO LEVEL CONTROL para activar la función de control de nivel automático. Una vez activada, el indicador AUTO LEVEL CONTROL se encenderá en verde.
Con ello se mejora la claridad del diálogo de las películas y de las letras de las canciones. De forma predeterminada, la función está desactivada. 1 Pulse DIALOG para activar la función de diálogo. Una vez activada, el indicador DIALOG se encenderá en verde.
3 segundos mientras pulsa VOLUME – en la unidad. Una vez activada, el indicador 2/DTS se encenderá en verde. Repita la misma operación para desactivar la función.
Bluetooth® Con la unidad de puede disfrutar inalámbricamente de la música de dispositivos Bluetooth como los que se indican a continuación. • Dispositivos Bluetooth: Teléfono móvil • Dispositivos Bluetooth: Reproductor de música digital
Asegúrese de que el emparejamiento entre la unidad y el dispositivo • Puede darse el caso de que no se pueda utilizar la función Bluetooth según el tipo de dispositivo Bluetooth (para reproducir un dispositivo Bluetooth con la unidad, el dispositivo Bluetooth debe ser compatible con el perfil A2DP). • El indicador BT AUDIO parpadea si no hay conexión Bluetooth. • El audio puede oírse entrecortado si hay señales de otros dispositivos que causen interferencias en la conexión. • La conexión Bluetooth se perderá si se produce un fallo de funcionamiento por un dispositivo que funcione en la misma frecuencia, como un dispositivo médico, un horno microondas o un dispositivo LAN inalámbrico. • Si se corta la comunicación porque hay objetos entre el dispositivo Bluetooth y la unidad, se perderá la conexión Bluetooth. • Si hay una gran distancia entre el dispositivo Bluetooth y la unidad, empeorará la calidad del sonido y la conexión se cortará si la distancia entre el dispositivo Bluetooth y la unidad supera el alcance de funcionamiento. • Si se apaga la unidad, se desconectará la conexión con el dispositivo Bluetooth. • La función de recuperación de sonido* está siempre activada. * Función que corrige los datos de música altamente comprimidos para poder reproducir el sonido con mejor calidad.
Altavoz de subgraves sonido
• Mala calidad de los sonidos de paso mínimo • Los instrumentos musicales tienen un sonido poco realista • Quite la película de una de las caras de la cinta de doble cara suministrada y coloque la cinta en el cable de IR; luego quite la película de la otra cara y pegue el cable de IR en la unidad.
• Las señales del mando a distancia del televisor pueden ser recibidas por el televisor y la unidad y tener efecto en ambos. Ajuste una de las siguientes opciones. –– Ajuste a OFF la salida de audio de los altavoces integrados del televisor. –– Ajuste el volumen del televisor al nivel mínimo.
¿Utiliza el mando a distancia funcionar con el mando a demasiado lejos de la unidad? distancia. ¿Está agotada la pila? Los ajustes realizados se yy¿Ha desconectado el cable han eliminado. de alimentación mientras la alimentación de la unidad estaba activada? yy¿Se ha producido un fallo de alimentación? Quiero ajustar la intensidad de los indicadores. Los indicadores de selección de entrada parpadean en rojo. La unidad se calienta durante el uso.
Si está activado el apagado automático, la unidad se apagará automáticamente. Compruebe si está activado o no el apagado automático (página 13). Desenchufe el cable de alimentación, espere varios segundos, y luego vuelva a enchufarlo. Utilícelo a menos de 7 m del sensor del mando a distancia.
Espere al menos 10 segundos después de que desaparezca la imagen de la unidad y asegúrese de pulsar uSTANDBY/ON en la unidad o el botón de encendido en el mando a distancia antes de desconectar el cable de alimentación. Tenga mucho cuidado si el cable de alimentación está conectado a la toma de CA de otro aparato, porque la unidad se apagaría junto con el aparato. Pulse DIMMER en el mando a distancia y seleccione la intensidad de luz deseada. Antes del uso, desenchufe el cable de alimentación, espere varios segundos, y luego vuelva a enchufarlo. Si el problema no se resuelve, póngase en contacto con el centro de asistencia al cliente de Pioneer. La temperatura de la caja de la unidad puede aumentar un poco durante el uso en función del entorno de funcionamiento. Esto no es señal de fallo de funcionamiento, así que puede continuar utilizando la unidad sin preocuparse.
SIG, Inc., y cualquier uso de dichas marcas por PIONEER CORPORATION se hace bajo licencia. Otras marcas y nombres comerciales son propiedad de sus respectivos propietarios. • En edificios de hormigón reforzado o en edificios de estructura de metal o hierro. • Cerca de muebles metálicos grandes. • Donde hay una multitud de personas o cerca de un edificio u obstáculo. • En un lugar expuesto a un campo magnético, electricidad estática o interferencias de ondas de radio por parte de equipos de radiocomunicaciones que usen la misma banda de frecuencia (2,4 GHz) que esta unidad, tales como dispositivos LAN inalámbricos de 2,4 GHz (IEEE802.11b/g) u hornos de microondas. • Si vive en un área residencial muy poblada (apartamento, casa unifamiliar construida junto a muchas otras casas, etc.) y el microondas de su vecino está próximo a su sistema, es posible que le afecten las interferencias de las ondas radioeléctricas. Si ocurre esto, traslade la unidad a un lugar diferente. Cuando no se use el microondas no habrá interferencia de ondas radioeléctricas.
Las ondas de radio que recibe esta unidad incluyen la onda de radio que proviene directamente del dispositivo equipado con tecnología inalámbrica Bluetooth (onda directa) y las ondas procedentes de varias direcciones por los reflejos en paredes, muebles y edificios (ondas reflejadas). Las ondas reflejadas (debido a obstáculos y objetos reflejantes) producen además una variedad de ondas reflejadas y también una variación de condiciones de recepción que dependen de los lugares. Ni no se puede recibir el sonido correctamente debido a este fenómeno, trate de cambiar un poco la ubicación del dispositivo equipado con tecnología inalámbrica Bluetooth. Asimismo, observe que el sonido podría interrumpirse debido a las ondas reflejadas cuando una
Conserve la caja y los materiales de embalaje originales. Si necesita enviar de nuevo la unidad, para una máxima protección de la misma, empaquétela como venía de fábrica. Conservación de las superficies externas limpias • No utilice líquidos volátiles, como insecticidas, cerca de la unidad. • No frote el paño demasiado fuerte para no dañar la superficie. • No deje productos de caucho ni de plástico en contacto con la unidad durante un periodo de tiempo largo.
Las gotas de agua se disiparán y será posible reproducir. La condensación se puede producir también en verano si la unidad se expone directamente a la salida de aire de un acondicionador de aire. Si esto sucede, cambie de sitio la unidad.
• Desenchufe el cable de alimentación de la toma de corriente cuando limpie la unidad. • Limpie la unidad con un paño blando. • Para la suciedad persistente, humedezca un paño suave con un poco de detergente neutro, diluido en 5 a 6 partes de agua; escúrralo bien, retire la suciedad y, a continuación, pásele un paño suave y seco. • El uso de alcohol, diluyente, benceno, insecticidas, etc. podría provocar que la impresión o pintura se desprendieran. Evite también dejar productos de goma o vinilo en contacto con la unidad durante mucho tiempo porque podría dañarse la caja. • Si utiliza toallitas impregnadas con productos químicos, etc., lea cuidadosamente las advertencias que acompañen a las mismas.
No la exponga a ninguna fuente de calor. No ponga la unidad encima de un amplificador u otro componente que genere calor. Si la instala en un sistema de estantes, colóquela debajo del amplificador para evitar que se vea afectada por el calor emitido por este u otros componentes de audio.
Todos los derechos reservados.
