| Type de produit | Station d'accueil avec haut-parleurs amplifiés (enceinte Bluetooth non mentionnée dans la notice) |
| Marque | Pioneer |
| Modèle | XW-NAW1-K |
| Dimensions (sans pattes) | 520 mm (L) × 281 mm (H) × 83 mm (P) |
| Poids | 3,3 kg |
| Alimentation | Adaptateur secteur 100-240 V CA, 50/60 Hz, sortie 16 V CC / 2,25 A |
| Puissance de sortie | 15 W + 15 W (1 kHz, 10 % THD, 8 Ω) |
| Haut-parleurs | Tweeters à pavillon de 13 mm, haut-parleurs medium-grave au néodyme de 76 mm avec évent |
| Connectivité | Station d'accueil pour iPod/iPhone (connecteur 30 broches), entrée audio auxiliaire (mini-jack 3,5 mm), sortie vidéo composante |
| Fonctions principales | Lecture iPod/iPhone, charge iPod, télécommande infrarouge, montage mural possible, panneau de commande tactile |
| Compatibilité iPod/iPhone | iPod nano (2e à 5e génération), iPod classic, iPod touch (1re et 2e génération), iPhone (1er, 3G, 3GS) |
| Accessoires fournis | Unité principale, pattes de fixation, adaptateur secteur (type Royaume-Uni), inserts, télécommande, pile lithium CR2025, carte de garantie, mode d'emploi |
| Installation | Sur surface plane (avec pattes) ou murale (vis non fournies, écartement 260 mm) |
| Entretien et nettoyage | Utiliser un chiffon doux et sec ; pour saletés tenaces, chiffon doux imbibé de détergent neutre dilué (5-6 fois l'eau), bien essorer ; ne pas utiliser de diluant, benzène ou insecticides |
| Sécurité | Ne pas exposer à l'humidité, ne pas placer de récipient d'eau à proximité, ventiler (10 cm au-dessus et sur les côtés), ne pas obstruer les ouvertures, débrancher en cas d'orage ou d'absence prolongée |
| Réparabilité | Aucune pièce réparable par l'utilisateur ; confier toute réparation à un technicien qualifié |
| Environnement | Température de fonctionnement : +5 °C à +35 °C, humidité relative < 85 % ; ne pas utiliser en extérieur |
| Informations générales | Notice disponible en FR, DE, EN, ES, IT, NL ; garantie incluse ; produit non destiné au Japon |
FOIRE AUX QUESTIONS - XW-NAW1-K PIONEER
Questions des utilisateurs sur XW-NAW1-K PIONEER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte bluetooth au format PDF gratuitement ! Retrouvez votre notice XW-NAW1-K - PIONEER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XW-NAW1-K de la marque PIONEER.
MODE D'EMPLOI XW-NAW1-K PIONEER
Station d'accueil "Slim design" pour iPod
Découvrez les nombreux avantages offerts en enregistrant votre produit en ligne maintenant sur
http://www.pioneer.fr (ou http://www.pioneer.eu).

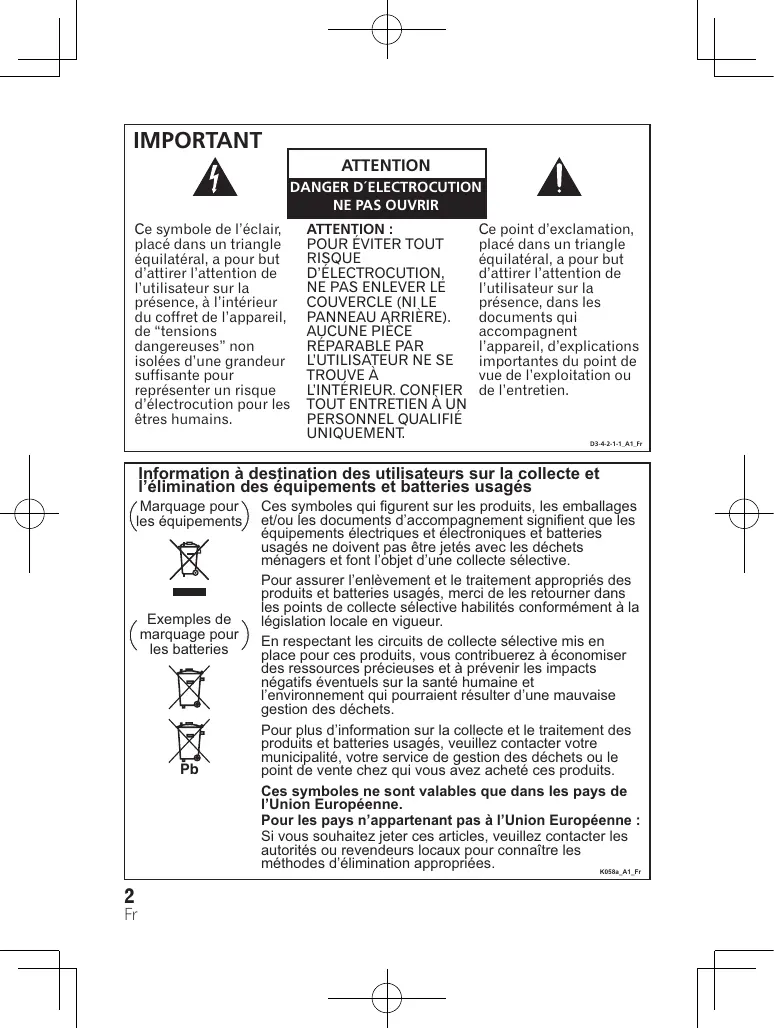

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représenter un risque d'électrocution pour les êtres humains.
ATTENTION :
POUR ÉVITER TOUT RIŞQUE D'ELECTROCUTION, NE PAS ENLEVER LÉ COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIECE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.
Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.
D3-4-2-1-1_A1_Fr
Information à destination des utilisateurs sur la collecte et l'élimination des équipements et batteries usagés
(Marquage pour les équipements)
( Exemples de marquage pour les batteries )
Ces symboles qui figurent sur les produits, les emballages et/ou les documents d'accompagnement signifient que les équipements électriques et électroniques et batteries usagés ne doivent pas être jetés avec les déchets ménagers et font l'objet d'une collecte sélective.
Pour assurer l'enlèvement et le traitement appropriés des produits et batteries usagés, merci de les retourner dans les points de collecte sélective habilités conformément à la législation locale en vigueur.
En respectant les circuits de collecte sélective mis en place pour ces produits, vous contribuerez à économiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l'environnement qui pourraient résulter d'une mauvaise gestion des déchets.
Pour plus d'information sur la collecte et le traitement des produits et batteries usagés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.
Ces symboles ne sont valables que dans les pays de l'Union Européenne.
Pour les pays n'appartenant pas à l'Union Européenne : Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d'élimination appropriées.
K058a_A1_Fr
AVERTISSEMENT
Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.
D3-4-2-1-3_A1_Fr
AVERTISSEMENT
Avant de brancher l'appareil pour la première fois, lisez attentivement la section suivante.
La tension de l'alimentation secteur varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l'appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur l'étiquette de l'adaptateur secteur.
D3-4-2-1-4*_A1_Fr
AVERTISSEMENT
Pour éviter les risques d'incendie, ne placez aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.
D3-4-2-1-7a_A1_Fr
Milieu de fonctionnement
Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués) N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).
D3-4-2-1-7c*_A1_Fr
PRÉCAUTION DE VENTILATION
Lors de l'installation de cet appareil, veillez à laisser un espace suffisant autour du boîtier de l'appareil, de manière à favoriser la dissipation de chaleur (au moins 10 cm au-dessus et 10 cm de chaque côté.)
AVERTISSEMENT
Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis épais ou un lit.
D3-4-2-1-7b*_A1_Fr
Cette station d'accueil ne doit pas être utilisée à proximité d'un téléviseur ou d'un moniteur couleur à tube cathodique (CRT). En cas d'utilisation d'un téléviseur ou d'un moniteur couleur à écran de type CRT, éloignez la station d'accueil de l'écran. Tout autre équipement susceptible d'être perturbé par les phénomènes électromagnétiques (lecteur de disquette, enregistreur à cassette, lecteur de cassette vidéo, etc.) doit également être éloigné de la station d'accueil.
Avertissement au sujet de l'adaptateur secteur
- Pour débrancher l'adaptateur secteur de la prise d'alimentation, veillez à bien saisir l'adaptateur par son boîtier. Si vous tirez sur le cordon d'alimentation, celui-ci peut s'endommager et présenter un risque d'un incendie, de choc électrique, et/ou d'électrocution.
- N'essayez pas de brancher ou de débrancher l'adaptateur secteur avec des mains humides. Ceci constitue un risque de choc électrique ou de mort par électrocution.
- Introduisez les broches de l'adaptateur secteur à fond dans la prise d'alimentation. Dans le cas où les broches de l'adaptateur secteur ne seraient pas introduites correctement, il pourrait se produire un dégagement de chaleur au niveau de la prise, avec un risque d'incendie. En outre, lorsque l'adaptateur secteur est branché à la prise d'alimentation, tout contact avec les broches constitue un risque d'électrocution.
- Ne branchez pas l'adaptateur secteur à une prise dans laquelle les broches ne seraient pas correctement maintenues bien qu'elles soient insérées à fond dans la prise. Il pourrait se produire un dégagement de chaleur au niveau de la prise, avec un risque d'incendie. Pour le remplacement d'une prise d'alimentation de votre installation domestique, veuillez contacter votre revendeur ou un technicien qualifié.
- Ne posez pas l'appareil, un meuble ou tout autre objet, sur le câble, et ne pincez pas le câble. Ne faites pas de nœud avec le cordon d'alimentation et ne l'attachez pas avec d'autres cordons ou câbles. Les câbles d'alimentation doivent être installés de façon à ce que l'on ne puisse pas marcher dessus. Un adaptateur secteur et/ou un cordon d'alimentation endommagé peut provoquer un risque d'incendie ou un choc électrique. Vérifier l'adaptateur secteur et le cordon d'alimentation de temps en temps. En cas d'endommagement, contactez le service après-vente PIONEER le plus proche ou votre revendeur local, pour remplacement.
ATTENTION
La touche ⏻/I (Marche) de cet appareil ne coupe pas complètement l'alimentation de l'appareil par la prise secteur. Étant donné que l'adaptateur secteur fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que l'adaptateur secteur puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, l'adaptateur secteur devra aussi être débranché de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).
D3-4-2-2-2a*_A1_Fr
Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.
K041_A1_Fr
Nous vous remercions d'avoir acheté ce produit Pioneer.
Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour les consulter éventuellement plus tard.
Introduction
Déballage
La première chose à faire est de déballer votre XW-NAW1-K et de vérifier que vous disposez de tous les composants suivants :
- Unité principale XW-NAW1-K
- Pattes pour installation sur une table
- Adaptateur secteur (CA)
(Type Royaume-Uni)
- Inserts
- Télécommande
- Pile lithium (CR2025)
- Carte de garantie
- Mode d'emploi (ce document)
6
Montage de l'adaptateur secteur
Poussez la partie connecteur correspondant à votre région dans les glissières de guidage de l'adaptateur secteur, comme indiqué sur la figure ci-dessous, jusqu'à ce qu'un déclic se produise.
Vous pouvez installer votre station d'accueil XW-NAW1-K de deux manières différentes :
Installation sur une surface plate :
La station d'accueil XW-NAW1-K est fournie avec deux pattes détachables, qui permettent de l'installer en position verticale sur une surface plate horizontale. Pour cela, il vous suffit de fixer les pattes à l'arrière de la station d'accueil XW-NAW1-K et de poser l'ensemble sur la surface plate souhaitée (voir ci-dessous pour plus d'informations).
Installation murale :
La station d'accueil XW-NAW1-K comporte deux trous à l'arrière, pour le montage mural à l'aide de vis disponible dans le commerce (voir page 8).

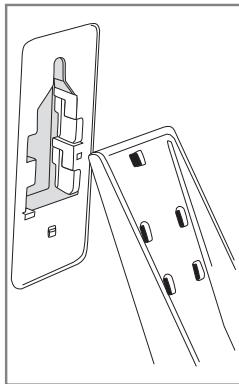

Fixation des pattes pour installation sur une surface plate
- Positionnez une des deux pattes en face d'un enfoncement à l'arrière de la station d'accueil XW-NAW1-K, comme indiqué.
- Insérez la patte dans l'enfoncement et poussez vers le haut pour la verrouiller en place.
- Répétez la même opération pour la deuxième patte.
La station d'accueil XW-NAW1-K est prête à être installée en position verticale sur une surface plate horizontale.

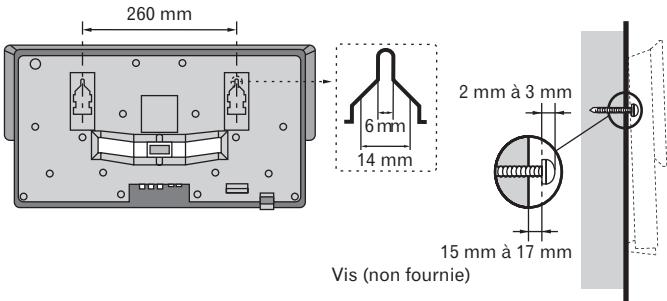

Montage mural de la station d'accueil XW-NAW1-K
La station d'accueil XW-NAW1-K peut aussi être installée sur un mur. Avant de procéder à l'installation murale, il est nécessaire de brancher toutes les connexions.
Attention
- Gardez à l'esprit que la station d'accueil XW-NAW1-K est relativement lourde et que cela pourrait favoriser le desserrage des vis, ou la fragilisation des points de fixation du mur, et provoquer la chute de la station d'accueil. Vérifiez que le mur sur lequel vous souhaitez installer la station d'accueil XW-NAW1-K est suffisamment robuste. N'installez pas la station d'accueil sur une surface en contreplaqué ou sur un mur en matériau non résistant. En cas de doute sur la robustesse du mur, demandez conseil à un professionnel du bâtiment.
- Pioneer ne peut pas être tenu comme responsable en cas d'accident ou de dégât résultant d'une installation et/ou d'une utilisation incorrecte, d'une modification apportée au produit, ou d'une catastrophe naturelle.
- Les vis de montage ne sont pas fournies. Utilisez des vis adaptées au matériau du mur et au poids de la station d'accueil XW-NAW1-K.
- Vérifiez que les vis sont bien calées en haut des trous de fixation.
Utilisation de la station d'accueil XW-NAW1-K
Une fois la station d'accueil XW-NAW1-K installée à l'endroit souhaité, vous pourrez alors profiter de la musique sur votre iPod, comme vous ne l'avez encore jamais fait ! Tout ce qui vous reste à faire est d'insérer un iPod doté d'un connecteur à 30 broches dans le socle universel de la station d'accueil XW-NAW1-K. Puis, branchez la station d'accueil, lancez la lecture et profitez ! La station d'accueil XW-NAW1-K permet aussi d'autres types d'utilisation. Vous pouvez vous en servir pour écouter d'autres sources audio, ou pour envoyer le signal vidéo de votre iPod vers un moniteur.
Branchement et mise en marche
- Raccordez le câble de l'adaptateur secteur à la prise DC IN située en bas de la station d'accueil XW-NAW1-K.
- Branchez l'adaptateur secteur directement à une prise d'alimentation secteur ou via un dispositif de protection contre les surtensions.
Remarque :
- Ne branchez pas la station d'accueil à une prise munie d'un interrupteur. L'adaptateur secteur fourni doit être branché de manière à ce qu'il reste en position verticale ou qu'il repose à plat.
- N'utilisez pas d'autres adaptateurs que celui fourni avec la station d'accueil.
- Appuyez sur la touche ⏻/I (marche) située sur le panneau avant de la station d'accueil.
Ne branchez pas l'insert de l'adaptateur secteur dans une prise d'alimentation sans l'avoir préalablement monté sur l'adaptateur secteur.
- Un court-circuit pourrait se produire si un objet métallique se trouvait entre les électrodes ou un choc électrique pourrait survenir en débranchant l'insert de la prise.
Utilisation de la station d'accueil XW-NAW1-K
Modèles d'iPod pris en charge
Ce système est compatible avec les signaux audio et vidéo des appareils iPod nano à partir de la troisième génération, iPod classic, iPod touch et iPhone. Il prend aussi en charge la lecture audio sur les appareils iPod nano de seconde génération.
Utilisez toujours la version du logiciel iPod la plus récente. La compatibilité d'utilisation peut varier en fonction de la version du logiciel utilisé.
Remarque :
- Certaines fonctions peuvent ne pas être accessibles en fonction du modèle ou de la version du logiciel.
- L'utilisation des appareils iPod est autorisée pour la reproduction de contenus non soumis à des droits d'auteur ou de contenus dont l'utilisateur détient légalement le droit de reproduction.
- Pioneer ne peut en aucun cas être tenu responsable en cas de dommage direct ou indirect résultant d'un problème ou de la perte de matériel enregistré dû à une défaillance de l'iPod.
Connexion de l'iPod
Tableau d'identification des adaptateurs
| Symbole de l'adaptateur | |||
| iPod | classic | 80 Go | C |
| 160 Go (2007) | D | ||
| 120 Go 160 Go (2009) | C | ||
| nano | 2^e génération | A | |
| 3^e génération | B | ||
| 4^e génération | A | ||
| 5^e génération | B | ||
| touch | 1^re génération | E | |
| 2^e génération | E | ||
| iPhone | 4 Go 8 Go 16 Go | E | |
| 3G | 8 Go 16 Go | E | |
| 3GS | 16 Go 32 Go | E | |
- Tous les adaptateurs autres que ceux portant le symbole A ou B sont munis d'un élément en caoutchouc.
- Pressez sur la partie avant du socle de la station d'accueil XW-NAW1-K. Le tiroir du socle s'ouvre.
- Munissez-vous de l'insert correspondant à votre modèle d'iPod (ou utilisez l'insert fourni avec votre iPod). Les modèles compatibles sont indiqués sur chaque insert, sur l'un des angles supérieurs. Placez l'insert sur le socle à 30 broches. L'arrière de l'insert doit reposer sur l'arête située juste derrière le socle, sur la station d'accueil XW-NAW1-K.
Adaptateur C, D
Utilisation de la station d'accueil XW-NAW1-K
- Posez le connecteur de l'iPod sur le socle de la station d'accueil XW-NAW1-K. Poussez doucement l'iPod vers le bas, jusqu'à ce qu'il soit correctement installé sur l'insert et sur la station.
- Pressez doucement sur la partie avant du socle pour refermer le tiroir, comme indiqué. Un déclic se produit lorsque le tiroir est poussé à fond.
Remarque :
Un bruit peut être émis par les haut-parleurs lorsqu'un iPod / iPhone en marche est retiré de la station d'accueil. Toutefois, ce bruit est sans gravité pour l'appareil.
Touches du panneau avant
☑/I (Marche) Pour mettre la station d'accueil XW-NAW1-K sous tension ou hors tension. Cette touche a aussi pour effet de sortir un iPod du mode veille, lorsque la station d'accueil est mise sous tension.
VOLUME - / + Pour régler le volume de la station d'accueil.
(saut arrière) Pour accéder à la piste précédente (ou au début du morceau en cours de lecture) de la liste de lecture actuelle de l’iPod connecté.
▶/■ (Lecture / Pause) Pour lancer la lecture de l'iPod connecté ou passer en pause.
Pour permuter sur l'entrée auxiliaire (AUX), appuyez sur la touche
▶/■ (Lecture / Pause) sans la relâcher.
▶▶I (saut avant) Pour accéder à la piste suivante de la liste de lecture actuelle de l'iPod connecté.
Utilisation de la station d'accueil XW-NAW1-K
Avant d'utiliser la télécommande
Veuillez retirez le film protecteur du boîtier à pile.

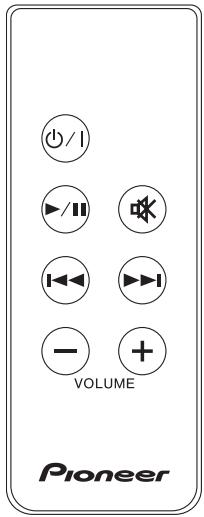

La télécommande fournie avec votre station d'accueil XW-NAW1-K permet de commander les fonctions d'un iPod connecté à la station.
Important : La télécommande ne permet pas de commander les fonctions de lecture d'une source auxiliaire. Pour de telles sources, la télécommande et les commandes de l'unité principale permettent uniquement de régler le volume ou d'activer/désactiver la sourdine au niveau de la station d'accueil, et de mettre la station sous tension/hors tension.
Attention
Lorsque vous utilisez des piles lithium, veuillez tenir compte des précautions suivantes :
- Il y a un risque d'explosion si la pile n'est pas correctement remplacée. Assurez-vous de les remplacer uniquement par le même type de pile ou un type équivalent recommandé par le fabricant.
- Jetez les piles usées immédiatement après les avoir remplacées. Gardez-les hors de portée des enfants.
- En cas d'ingestion, veuillez contacter immédiatement un médecin.
- Les piles lithium présentent des risques de feu ou de brûlures chimiques si elles sont mal employées. Ne les démontez pas, ne les chauffez pas à plus de 100 °C et ne les incinérez pas.
- Retirez la pile de l'appareil si vous prévoyez de ne pas l'utiliser pendant un mois ou plus.
- Lorsque vous éliminez des piles / batteries usées, veuillez vous conformer aux normes gouvernementales ou aux règles des institutions publiques environnementales en vigueur dans votre pays ou région.
Utilisation de la station d'accueil XW-NAW1-K
AVERTISSEMENT
- N'utilisez, ni ne conservez vos piles à la lumière directe du soleil ou dans un endroit fortement exposé à la chaleur, comme une voiture ou à proximité d'un appareil de chauffage. Les piles risqueraient de suinter, surchauffer, exploser ou s'enflammer. La durée de vie et la performance des piles peuvent également être réduites.
©/I (Marche) Pour mettre la station d'accueil XW-NAW1-K sous tension ou hors tension. Cette touche a aussi pour effet de sortir un iPod du mode veille, lorsque la station d'accueil est mise sous tension.
▶/II (Lecture / Pause) Pour lancer la lecture de l'iPod connecté ou passer en pause. Pour permuter sur l'entrée auxiliaire (AUX), appuyez sur la touche
(Sourdine) Pour mettre le volume de la station d'accueil XW-NAW1-K au niveau minimum.
(précédent/retour) Pour accéder à la piste précédente (ou au début du morceau en cours de lecture) de la liste de lecture actuelle de l’iPod connecté.
▶▶1 (saut avant) Pour accéder à la piste suivante de la liste de lecture actuelle de l'iPod connecté.
VOLUME - / + Pour régler le volume de la station d'accueil.
Utilisation de la station d'accueil XW-NAW1-K
Connexion d'une source audio auxiliaire
- Vérifiez que la station d'accueil XW-NAW1-K et la source audio auxiliaire sont toutes les deux hors tension.
- Connectez un câble audio (non fourni) à la sortie de la source audio. Cette extrémité du câble doit correspondre au connecteur de sortie de la source (par exemple : mini-jack de 3,5 mm, jack stéréo de 0,25 pouce, prises stéréo RCA).
- Connectez l'autre extrémité du câble audio à la prise d'entrée auxiliaire située en bas de la station d'accueil XW-NAW1-K. Cette extrémité du câble doit être munie d'un connecteur mini-jack stéréo de 3,5 mm.
- Mettez la source audio et la station d'accueil XW-NAW1-K sous tension. Appuyez sans relâcher sur la touche ▶/■ (Lecture / Pause) de la télécommande ou du
panneau avant de la station d'accueil XW-NAW1-K pour arrêter votre iPod. (il continuera de se recharger pendant qu'il est connecté). Commencez la lecture de la source audio auxiliaire.
Mettez la source auxiliaire hors tension, puis appuyez sur la touche ▶/■ (Lecture / Pause) de la télécommande ou du panneau avant de la station d'accueil XW-NAW1-K pour mettre votre iPod en marche.
Utilisation de la station d'accueil XW-NAW1-K
Connexion d'un moniteur vidéo
- Vérifiez que la station d'accueil XW-NAW1-K et le moniteur vidéo auxiliaire sont tous les deux hors tension.
-
Connectez un câble vidéo en composantes (non fourni) aux prises de sortie vidéo en composantes situées en bas de la station d'accueil XW-NAW1-K. Veillez à brancher chaque connecteur à la prise correspondante de même couleur.
-
Connectez l'autre extrémité du câble vidéo en composantes à un jeu de prises d'entrée vidéo en composantes disponibles sur le moniteur vidéo. Veillez à brancher chaque connecteur à la prise correspondante de même couleur.
-
Mettez la source vidéo et la station d'accueil XW-NAW1-K sous tension. Sélectionnez l'entrée vidéo correcte sur la source vidéo, afin de recevoir le signal vidéo sur la station d'accueil XW-NAW1-K.
-
Sélectionnez une vidéo sur votre iPod et commencez la lecture.
Informations supplémentaires
Guide de dépannage
Des opérations incorrectes sont souvent interprétées comme des problèmes et des mauvais fonctionnements. Si vous pensez qu'il y a un problème avec ce composant, vérifiez les points ci-dessous. Parfois le problème peut provenir d'un autre composant. Examinez les autres composants et appareils électriques utilisés. Si le problème ne peut pas être résolu malgré les indications ci-dessous, consultez le service après-vente Pioneer le plus proche pour le faire réparer.
- Si l'appareil ne fonctionne pas normalement en raison de causes externes comme l'électricité statique, débranchez la fiche d'alimentation de la prise de courant et insérez-la de nouveau pour rétablir les conditions normales de fonctionnement.
L'iPod ne peut pas se connecter à la station d'accueil
- Retirez l'iPod du socle et vérifiez que vous utilisez l'insert approprié à votre modèle d'iPod.
- Retirez l'iPod de la station d'accueil XW-NAW1-K et vérifiez qu'aucun débris n'empêche la connexion de l'iPod.
- Replacez l'iPod sur le socle et vérifiez qu'il est correctement installé.
Aucun son n'est émis
- Vérifiez la prise secteur et assurez-vous que l'adaptateur secteur est correctement enfoncé dans la prise.
- Si vous essayez d'écouter une source audio auxiliaire, vérifiez que les câbles audio sont correctement connectés à la source et à la station d'accueil XW-NAW1-K.
- Vérifiez que la station d'accueil XW-NAW1-K est sous tension. Si le panneau avant n'est pas éclairé, appuyez sur la touche de mise sous tension située sur le panneau avant de la station d'accueil XW-NAW1-K.
Informations supplémentaires
- Sélectionnez un morceau de musique et commencez la lecture.
- Vérifiez que le volume n'est pas réglé sur zéro.
- Si aucun son n'est émis par l'appareil après avoir effectué les étapes ci-dessus, retirez l'iPod du socle, mettez la station d'accueil XW-NAW1-K hors tension, débranchez l'adaptateur de la prise secteur, attendez une ou deux minutes, puis rebranchez l'adaptateur secteur sur la prise secteur, remettez la station d'accueil XW-NAW1-K sous tension, replacez l'iPod sur le socle, et recommencez la procédure précédente.
La télécommande ne permet pas de commander l'iPod connecté
- Retirez l'iPod du socle puis replacez-le, en vérifiant que l'iPod est correctement installé sur le socle.
- Vérifiez que l'espace entre la télécommande et le capteur situé sur la station d'accueil n'est pas obstrué, et dirigez la télécommande directement vers le capteur de la station.
- Retirez la pile de la télécommande pour vérifier qu'elle a été correctement installée dans le compartiment de pile. Dans le cas contraire, orientez la pile dans le bon sens et replacez-la dans le compartiment de la télécommande.
- Déplacez-vous dans la pièce et essayez d'utiliser la télécommande à partir de plusieurs endroits.
- Sur la télécommande, appuyez sur la touche de mise sous/hors tension pour vérifier que le signal de commande actionne correctement la station d'accueil.
- Dans le cas où vous n'arrivez toujours pas à commander l'iPod à partir de la télécommande, vérifiez si celle-ci peut commander d'autres fonctions de la station d'accueil (volume, mise sous tension). Si la télécommande ne parvient pas à commander ces fonctions, remplacez la pile de la télécommande par une pile neuve.
Informations supplémentaires
L'iPod ne se recharge pas
- Mettez la station d'accueil XW-NAW1-K hors tension.
- Retirez l'iPod du socle et vérifiez que vous utilisez l'insert approprié à votre modèle d'iPod.
- Retirez l'iPod du socle et vérifiez qu'aucun débris ne s'est introduit dans le socle.
- Replacez l'iPod sur le socle et vérifiez qu'il est correctement installé.
- Remettez la station d'accueil XW-NAW1-K sous tension.
La vidéo ne s'affiche pas sur mon téléviseur
- Vérifiez que le câble vidéo en composantes est correctement connecté aux prises de sortie vidéo de la station d'accueil XW-NAW1-K et aux prises d'entrée vidéo du téléviseur ou du moniteur vidéo.
- Vérifiez que vous avez sélectionné l'entrée correcte sur le moniteur vidéo. Consultez le Guide d'utilisation du téléviseur ou du moniteur pour plus d'informations.
- Vérifiez que vous avez correctement réglé les paramètres vidéo sur votre iPod. Pour plus d'informations, consultez le Guide d'utilisation fourni avec votre iPod.
Entretien des surfaces externes
- Nettoyez les surfaces avec un linge doux et sec.
- Si les surfaces sont très sales, utilisez un linge doux et un produit détergent neutre dilué dans cinq ou six fois son volume d'eau. Tordez bien le linge avant de nettoyer les surfaces. Essuyez-les ensuite avec un linge sec. N'utilisez pas de cire ou de détergent pour mobilier.
- N'utilisez jamais de diluant, benzine, bombe insecticide et autres produits chimiques à proximité de cette enceinte, car ces produits détérioreraient la finition de sa surface.
Spécifications
Modèle : XW-NAW1-K
Puissance de sortie efficace : 15 W+15 W (1 kHz, 10% T.H.D., 8 Ω)
Tweeters à pavillon de 13 mm
Haut-parleurs medium-grave au Néodyme de 76 mm, avec enceintes à évent
Panneau de commande à effleurement
Sortie vidéo en composantes
Entrée audio auxiliaire
iPod : 5 V, 500 mA
Adaptateur secteur
Alimentation : 100 V à 240 V (CA), 50 Hz/60 Hz
Puissance de sortie nominale : 16 V (CC) /2,25 A
Poids (sans l'emballage) : 3,3 kg
Dimensions (sans les pattes) : 520 mm (L) × 281 mm (H) × 83 mm (P)
Remarque :
- Les spécifications et la conception sont sujettes à des modifications éventuelles sans préavis suite à des améliorations.
- Ce produit n'est pas conçu pour être utilisé au JAPON.
Informations supplémentaires
À propos de l'iPod/iPhone
Made for
iPod
iPhone
Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences d'Apple par le fabricant. Apple n'est pas responsable pour le fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité.
iPod et iPhone sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
Tous droits de reproduction et de traduction réservés.
WICHTIG
Montage des Stromadapters
Tous droits de reproduction et de traduction réservés.
PIONEER CORPORATION
1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan
