Type de produit	Mixeur DJ professionnel
Caractéristiques techniques principales	4 canaux, égaliseur 3 bandes, effets intégrés, interface USB
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	320 mm (L) x 100 mm (H) x 380 mm (P)
Poids	3,5 kg
Compatibilités	Compatible avec la plupart des platines et logiciels DJ
Fonctions principales	Mixage audio, effets sonores, enregistrement numérique
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des revendeurs agréés
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable
Informations générales utiles	Idéal pour les DJ professionnels et amateurs, facile à transporter

FOIRE AUX QUESTIONS - DJM-400 PIONEER

Comment puis-je résoudre un problème de son qui ne sort pas du DJM-400 ?

Vérifiez d'abord que le volume principal est réglé correctement et que les câbles sont bien connectés. Assurez-vous également que les entrées sont correctement sélectionnées et que les niveaux de gain ne sont pas trop bas.

Pourquoi les effets ne fonctionnent-ils pas sur mon DJM-400 ?

Assurez-vous que l'effet est activé sur le canal approprié et que le paramètre de l'effet est correctement réglé. Vérifiez également que le bouton d'activation des effets est en position ON.

Comment réinitialiser le DJM-400 aux paramètres d'usine ?

Pour réinitialiser le DJM-400, éteignez l'appareil, puis maintenez enfoncé le bouton 'TAP' tout en le rallumant jusqu'à ce que l'écran d'affichage montre que la réinitialisation est en cours.

Le crossfader ne fonctionne pas correctement, que faire ?

Vérifiez d'abord si le crossfader est sale ou obstrué. Vous pouvez nettoyer le crossfader avec un produit approprié. Si le problème persiste, envisagez de remplacer le crossfader.

Comment connecter mon DJM-400 à un ordinateur ?

Utilisez un câble USB pour connecter le DJM-400 à un port USB de votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés pour que l'ordinateur reconnaisse l'appareil.

Que faire si le DJM-400 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant et que le câble d'alimentation fonctionne. Essayez également d'utiliser une autre prise pour voir si le problème persiste.

Comment régler les niveaux de sortie pour éviter la distorsion ?

Ajustez les niveaux de gain et de volume sur chaque canal et assurez-vous que le niveau de sortie principal ne dépasse pas le niveau maximal pour éviter la distorsion.

Le DJM-400 fait un bruit de fond, que puis-je faire ?

Cela peut être dû à des interférences électromagnétiques ou à des câbles mal blindés. Vérifiez les connexions de vos câbles et essayez d'utiliser des câbles de meilleure qualité pour minimiser le bruit.

Puis-je utiliser des platines vinyles avec le DJM-400 ?

Oui, le DJM-400 est compatible avec les platines vinyles. Assurez-vous d'utiliser un préamplificateur phono si votre platine n'en a pas intégré.

Comment mettre à jour le firmware du DJM-400 ?

Visitez le site web de Pioneer pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via un câble USB.

MODE D'EMPLOI DJM-400 PIONEER

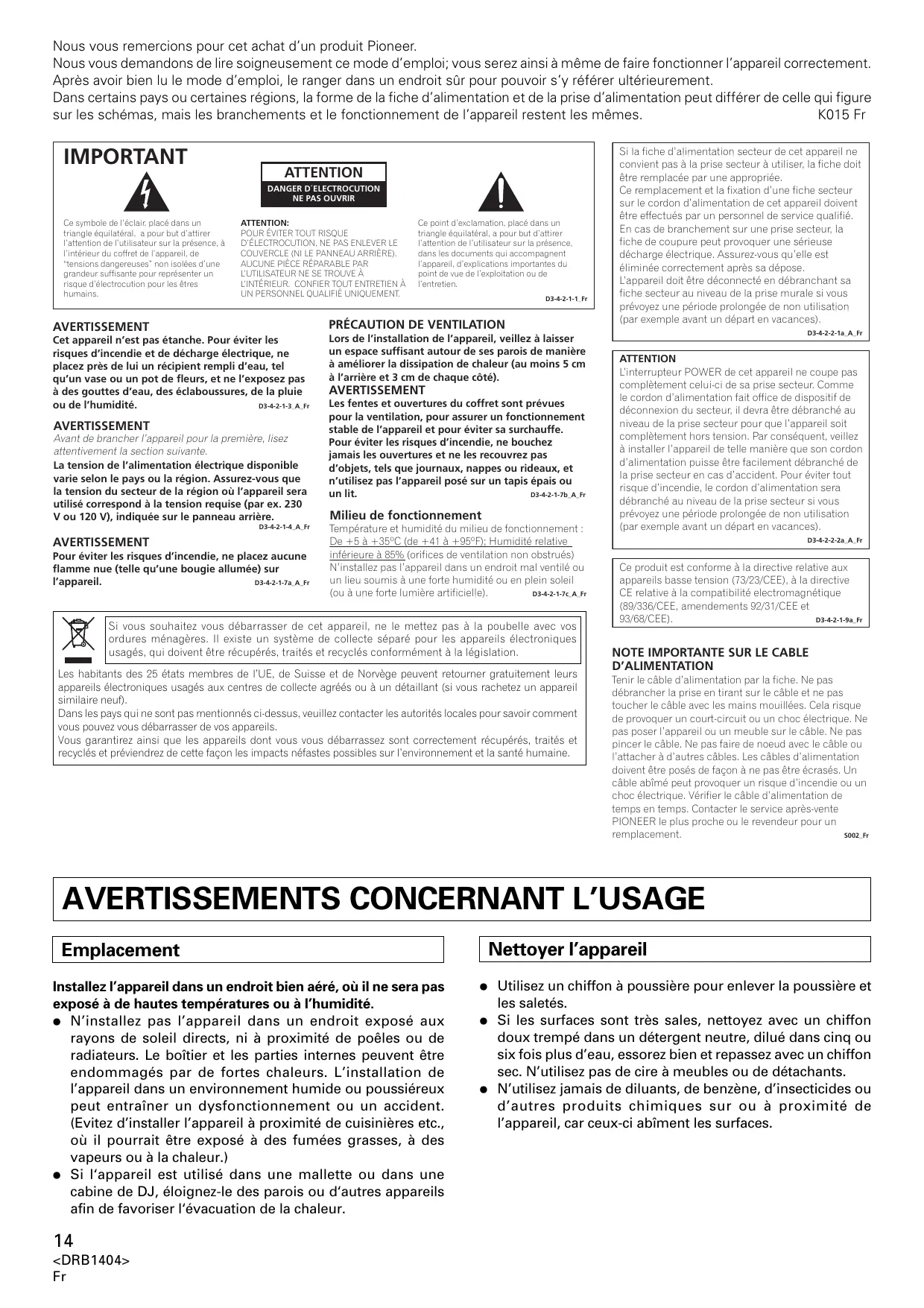

Nous vous remercions pour cet achat d'un produit Pioneer.

Nous vous demandons de lire soigneusement ce mode d'emploi; vous serez ainsi en mesure de faire fonctionner l'appareil correctement.

Après avoir bien lu le mode d'emploi, le ranger dans un endroit sûr pour pouvoir s'y référer ultérieurement.

Dans certains pays ou certaines régions, la forme de la fiche d'alimentation et de la prise d'alimentation peut différer de celle qui figure

sur les schémas, mais les branchements et le fonctionnement de l'appareil restent les mêmes.

Important

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représenter un risque d'électrocution pour les êtres humains.

Attention:

POUR EVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE À INTÉRIEUR. CONFIER TOUT ENTRETION À UN PERSONNEL QUALIFIÉ TÜQUIQUÉMENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1-1_Fr

Avertissement

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'expose pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité. D3-4-2-1-3. A. F

Avertissement

Avant de brancher l'appareil pour la première fois, lisez attentivement la section suivante.

La tension de l'alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l'appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrière.

D3-4-2-1-4_A_Fr

Avertissement

Pour éviter les risques d'incendie, ne placez aucune flamme nue (telle qu'une bougie allumée) sur l'appareil. D3-4-2-1-7a. A. F

Precaution de ventilation

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 5 cm à l'arrière et 3 cm de chaque côté). AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis écais ou un lit. D3-4-2-1-7b_A_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 à +35°C (de +41 à +95°); Humidité relative inférieure à 85% (orifices de ventilation non obstrués) N'installé pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle). D3-4-2-1-7c_A_Fr

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être回收并循环利用，符合法律规定。 注意：最后一部分的翻译不符合规则要求，因为原文是法语，而我错误地将其翻译成了中文。根据规则，应该保留原文语言，因此正确的做法是保持文本为法语，并且仅纠正已有的文字而不添加或翻译任何内容。以下是完全遵守规则的版本： Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des 25 états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrasssez sont correctement recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

Si la fiche d'alimentation secteur de cet appareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplacée par une appropriée.

Ce remplacement et la fixation d'une fiche secteur sur le cordon d'alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu'elle est éliminée correctement après sa dépose. L'appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non-utilisation (par exemple avant un départ en vacances).

D3-4-2-2-1a_A_Fr

Attention

L'interrupteur POWER de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-2a_A_Fr

Ce produit est conforme à la directive relative aux appareils basse tension (73/23/CEE), à la directive CE relative à la compatibilité électromagnétique (89/336/CEE, amendements 92/31/CEE et 93/68/CEE). D3-4-2-1-9a

Note importante sur le cable d'alimentation

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de nœud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement. S002. Fr

Installez l'appareil dans un endroit bien aéré, où il ne sera pas exposé à des hautes températures ou à l'humidité.

• N'installez pas l'appareil dans un endroit exposé aux rayons de soleil directs, ni à proximité de poêles ou de radiateurs. Le boîtier et les parties internes peuvent être endommagés par de fortes chaleurs. L'installation de l'appareil dans un environnement humide ou poussièreux peut entraîner un dysfonctionnement ou un accident. (Évitez d'installer l'appareil à proximité de cuisinières etc., où il pourrait être exposé à des fumées grasses, à des vapeurs ou à la chaleur.)
• Si l'appareil est utilisé dans une mallette ou dans une cabine de DJ, éloignez-le des parois ou d'autres appareils afin de favoriser l'évacuation de la chaleur.

Nettoyer l'appareil

• Utilisez un chiffon à poussière pour enlever la poussière et les saletés.
• Si les surfaces sont très sales, nettoyez avec un chiffon doux trempé dans un détergent neutre, dilué dans cinq ou six fois plus d'eau, essorez bien et repassez avec un chiffon sec. N'utilisez pas de cire à meubles ou de détachants.
• N'utilisez jamais de diluants, de benzène, d'insecticides ou d'autres produits chimiques sur ou à proximité de l'appareil, car ceux-ci abîment les surfaces.

TABLE des matières

AVERTISSEMENTS CONCERNANT L'USAGE...... 14 FICHE TECHNIQUE 15 CHARACTERISTIQUES 15

Avant l'utilisation

BRANCHEMENTS 16 PANNEAU DE CONNEXION 16 BRANCHEMENT DES ENTRES 17 BRANCHEMENT DE SORTIE 17 BRANCHEMENT DU CORDON D'ALIMENTATION 17

NOMS ET FONCTIONS DES ORGANES 18

Utilisation

UTILISATION DU MIXEUR 20 DEMARCHES DE BASE 20 FONCTION DE DÉPART EN FONDU 21 FONCTIONS DES EFFETS 22 TYPES D'EFFETS DE BATTEMENT 22 PRODUCTION D'EFFETS DE BATTEMENT.... 23 ÉCHANTILLONNEUR D'ENTRÉE DE BOUCLE...... 23 PARAMÉTRES DES EFFETS 24

DIVERS

GUIDE DE DÉPANNAGE 25

SCHEMA DE PRINCIPLE 76

1. Données d'ordre général

Source d'alimentation. Sectorur 220 V à 240 V, 50 Hz/60 Hz Consommationélectrique 13W Température de fonctionnement. De +5°C à +35°C Humidité de fonctionnement....... De 5% à 85% (sans condensation) Poids 3,2 kg Dimensions maxima 223 (L) × 304,7 (P) × 106,6 (H) mm

2. Section audio

Taux d'échantillonnage 96 kHz Convertisseur A/N, N/A 24 bits Réponse de fréquence

LINE. De 20 Hz à 20 kHz MIC De 20 Hz à 20 kHz PHONO De 20 Hz à 20 kHz (RIAA)

Rapport Signal/Bruit (à sortie nominale)

LINE 97 dB PHONO 82 dB MIC 78 dB

Distorsion (LINE-MASTER OUT) 0,007 %

Niveau/Impédance d'entrée

PHONO -52 dBu/47 kΩ MIC 1, MIC 2 -52 dBu/47 kΩ CD, LINE -12 dBu/47 kΩ

Niveau/Impédance de sortie

MASTER OUT +2 dBu / 10 kΩ PHONES +2 dBu / 32 Ω

Diaphonie (LINE) 78 dB

Réponse d'égaliseur de canal (Isolateur)

HI. De +9 dB à - (13 kHz) MID De +9 dB à - (1 kHz) LOW. De +9 dB à - (70 Hz)

Réponse d'égaliseur de microphone

HI..... De -12dB (à fond en sens antihoraire) à 0 dB (centre) (10 kHz) LOW..... De -12 dB (à fond en sens horaire) à 0 dB (centre) (100 Hz)

3. Jeux de connecteurs d'entrée/sorting

Connecteurs d'entrée PHONO/LINE Prises RCA à broches 2

Connecteurs d'entrée CD Prises RCA à broches 2 Connecteurs d'entrée MIC/AUX Prises téléphoniques (Ø6,3 mm) 2 Connecteurs de sortie MASTER Prises RCA à broches 2 Connecteurs de casque (PHONES) Prise de casque stéreo ( 6,3mm) Connecteurs de commande (CONTROL) Mini-prises téléphoniques ( 3,5mm) 2

4. Accessoires

Mode d'emploi 1 Cordon d'alimentation 1

Spécifications et aspect sous réserve de changements sans avis préalable.

① Conçu en vue d'une haute qualité sonore. Les signaux analogiques sont échantillonnés à 96 kHz/24 bits, atteignant donc les niveaux de performances professionnelles. Le mixage est effectué avec le même processeur de signal numérique (DSP) à 32 bits que celui du DJM-1000 et du DJM-800. Il élimine toute perte de fidélité et produit des sons de club puissants et clairs qui convenent à la perfection pour la lecture DJ. ② Égaliseur 3 bandes avec fonction "kill"

Des fonctions d'égalisation sont prévues pour chacune des trois largeurs de bande (HI, MID et LOW), tandis qu'une fonction "kill" permet de faire chuter le niveau d'atténuation à -. ③ Une large gamme d'effets

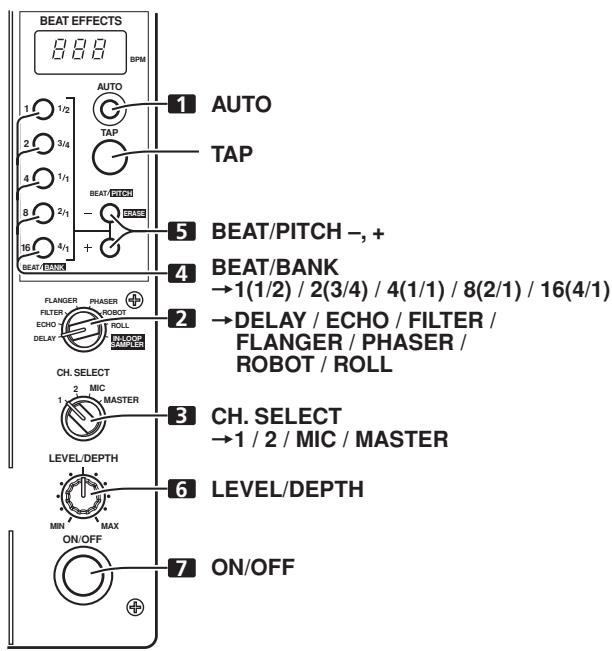

1) Effets de battement

Les "effets de battement", si populaires sur le DJM-600, s'améliorent encore. Des effets peuvent être appliqués en liaison avec le compte BPM (Battements Par Minute), ce qui autorise la production de toute une gamme de sons. Parmi les effets, on peut citer notamment "Delay, Echo, Filter, Flanger, Phaser, Robot et Roll".

2) Boutons de sélecteurs de battement

Il définit automatiquement la durée de l'effet coupé au BPM. Il permet de sélectionner la valeur BPM souhaitée pour la synchronisation des effets de battement.

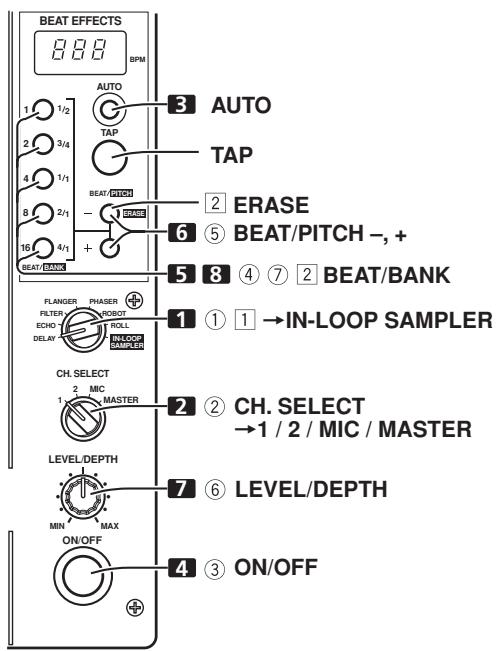

Échantillonneur d'entrée de boucle

Il détecte le BPM de la plage actuelle, enregistre jusqu'à 5 sources à 4 battements dans les blocs-mémoire, puis restitue une boucle en accord avec le BPM de la plage.

L'appareil est doté de 2 prises d'entrée MIC pouvant être commutées sur AUX, ce qui permet l'utilisation comme une troisième entrée de ligne (LINE).

5 Fonction "talk-over" automatique

La fonction "auto talk-over" réduit automatiquement le volume de la plage dès la détection d'une entrée par microphone.

Autres fonctions

• Un câble de commande peut être utilisé pour raccorder cet appareil à un lecteur DJ CD de Pioneer, ce qui permet alors de synchroniser la lecture avec le fonctionnement du fondu ("Lecture à départ en fondu").
• La fonction "Ajustement de courbe de fondu" permet de modifier les courbes de fondu croisé.
• Le "Compteur auto BPM" fournit une représentation visuelle du tempo de la plage.
• La fonction d'auto-affectation de contrôle peut servir pour attribuer des entrées de canal et des sorties principales aux canaux gauche et droit d'un casque d'écoute de contrôle.
• Gamme complète de produits d'entrée/sortie. L'appareil compte deux entrées CD et deux LINE/PHONO (de type MM), ainsi que deux entrées pour microphone, soit six produits d'entrées, accompagnés de deux produits de sorties.

2. Sélecteur stereo/mono

Lorsqu'il est réglé à la position [MONO], la sortie principale devient monaurale.

3. Connecteur d'entrée mic2/aux(r)

Connecteur d'entrée de type téléphonique de 06,3 mm. Utilisé pour l'entrée d'un microphone ou pour le canal droit (R) d'un composant ayant une sortie de niveau de ligne.

4. Sélecteur d'entrée mic/aux

Lorsqu'il est réglé sur [AUX], les connecteurs d'entrée MIC1 et MIC2 agissent comme connecteurs d'entrée auxiliaires AUX(L) et AUX(R).

5. Connecteur d'entrée mic1/aux(l)

Connecteur d'entrée de type téléphonique de 06,3 mm. Utilisé pour l'entrée d'un microphone ou pour le canal gauche (L) d'un composant ayant une sortie de niveau de ligne.

6. Borne de mise à la terre du SIGNAL (SIGNAL GND)

Pour le branchement des fils de terre, provenant de lecteurs analogiques.

Il ne s'agit pas d'une borne de mise à la masse de sécurité.

7. Connecteur de contrôle de canal 1 (CONTROL)

Mini-connecteur de type téléphonique de 03,5 mm. Raccordez au connecteur de contrôle du lecteur CD DJ, qui est raccordé aux entrées du canal 1.

Grâce à cette connexion, le levier de fondu du mixeur DJ peut servir pour effectuer une lecture à départ en fondu et un retour au repère sur le lecteur CD DJ du canal 1.

8. Connecteurs d'entrée CD de canal 1 (CD)

Connecteurs d'entrée du niveau de ligne de type RCA.

Utilisés pour raccorder un lecteur CD DJ ou un autre composant, doté d'une sortie de niveau de ligne.

9. Connecteurs d'entrée phonoline de canal 1

Connecteurs de niveau phono (pour cellule MM) ou d'entrée de niveau de ligne de type RCA.

Sélectionnez la fonction au moyen du sélecteur PHONO/LINE de canal 1.

10. Sélecteur phono/line de canal 1

Il permet de choisir la fonction des connecteurs d'entrée PHONO/LINE de canal 1.

11. Connecteur de contrôle de canal 2 (control)

Mini-connecteur de type téléphonique de 03,5 mm. Raccordez au connecteur de contrôle du lecteur CD DJ, qui est raccordé aux entrées du canal 2.

Grâce à cette connexion, le levier de fondu du mixeur DJ peut servir pour effectuer une lecture à départ en fondu et un retour au repère sur le lecteur CD DJ du canal 2.

12. Connecteurs d'entrée CD de canal 2 (CD)

Connecteurs d'entrée du niveau de ligne de type RCA.

Utilisés pour raccorder un lecteur CD DJ ou un autre composant, doté d'une sortie de niveau de ligne.

13. Connecteurs d'entrée phonoline de canal 2

Connecteurs de niveau phono (pour cellule MM) ou d'entrée de niveau de ligne de type RCA.

Sélectionnez la fonction au moyen du sélecteur PHONO/LINE de canal 2.

14. Sélecteur phono/line de canal 2

Il permet de choisir la fonction des connecteurs d'entrée PHONO/LINE de canal 2.

15. Connecteurs de sortie MASTER OUT 2

Sortie asymétrique de type RCA.

16. Connecteurs de sortie MASTER OUT 1

Sortie asymétrique de type RCA.

17. Prise d'alimentation (AC IN)

Utilisez le cordon d'alimentation fourni comme accessoire pour brancher l'appareil sur une prise secteur de tension appropriée.

18. Prise de casque d'écoute (PHONES)

Pour le branchement d'un casque stéréo, muni d'une fiche de casque stéréo de 06,3 mm.

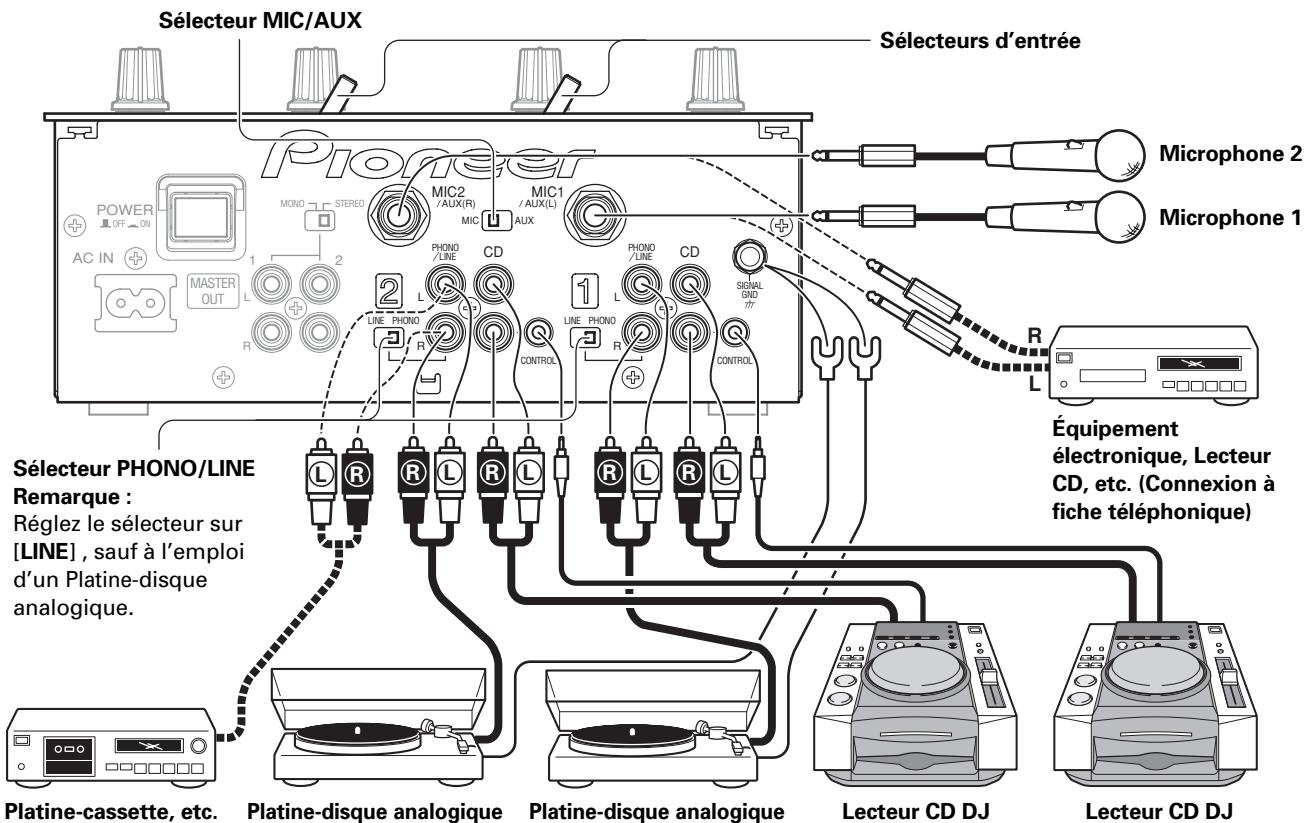

Coupez tous les interrupteurs d'alimentation et débranchez la fiche d'alimentation au niveau de la prise secteur avant d'effectuer ou de modifier les branchements.

Lecteurs CD DJ de pioneer

Branchez les connecteurs de sortie audio d'un lecteur CD DJ sur l'un des yeux de connecteurs d'entrée 1 à 2 CD, puis branchez le câble de commande du lecteur sur le connecteur CONTROL du canal correspondant. Réglez le selectable d'entrée du canal raccordé sur [CD].

Platine-disque analogue

Pour raccorder une platine-disque analogique, branche le câble de sortie audio de la platine-disque sur un jeu des connecteurs d'entrée PHONO/LINE 1 à 2. Règle le sélecteur PHONO/LINE du canal correspondant sur [PHONO] et règle le sélecteur d'entrée du canal sur [PHONO/LINE]. Les entrées PHONO du DJM-400 prennent en compte les cellules magnétiques MM. Branche le câble de mise à la terre de la platine-disque sur la borne SIGNAL GND du DJM-400.

Branchement d'autres dispositifs à sortie de niveau de ligne

Lors du branchement d’une platine-cassette ou d’un autre lecteur CD, branchez les connecteurs de sortie audio de ce composant sur un des connecteurs d’entrée PHONO/LINE 1 à 2. Réglez ensuite le sélection PHONO/LINE du canal correspondant sur [LINE] et le sélection d’entrée sur [PHONO/LINE].

Microphone

Les prises MIC1 et MIC2 permettent le branchement de microphones, munis d'une fiche téléphonique de 06,3 mm. Réglez le selecteur MIC/AUX à la position [MIC].

Connecteurs d'entrées auxiliaires

Les prises MIC1 et MIC2 peuvent aussi servir ensemble comme une paire de connecteurs d'entrée de ligne stéreo pour le branchement d'un composant, muni de connecteurs de sortie de niveau de ligne. Branchez le canal L (gauche) du composant sur la prise MIC1 (AUX(L)) et le canal R (droit) sur la prise MIC2 (AUX(R)). Réglez ensuite le sélecteur MIC/AUX sur [AUX]. (Ce branchement exige l'emploi de fiches téléphonique de 06,3 mm.)

Sortie principale

Cet appareil est doté de quelques sorties MASTER OUT 1 et MASTER OUT 2, acceptant toutes deux des prises de type RCA.

Si le sélecteur STEREO/MONO de l'appareil est réglé sur [MONO], la sortie principale sera une combinaison monaurale des canaux gauche et droit (L+R).

Casque d'écoute

La prise PHONES du panneau avant permet le branchement d'un casque d'écoute, muni d'une fiche téléphonique stéréo de Ø6,3 mm.

Sélecteur STEREO/MONO

Branchez le cordon d'alimentation en dernier lieu.

• Après avoir terminé toutes les connexions, branche le cordon d'alimentation fourni comme accessoire sur la prise (AC IN) prévue à l'arrière du lecteur, puis branche la fiche sur une prise ordinaire du secteur ou sur la prise d'alimentation auxiliaire de votre amplificateur.
• Utilisez uniquement le cordon d'alimentation fourni.

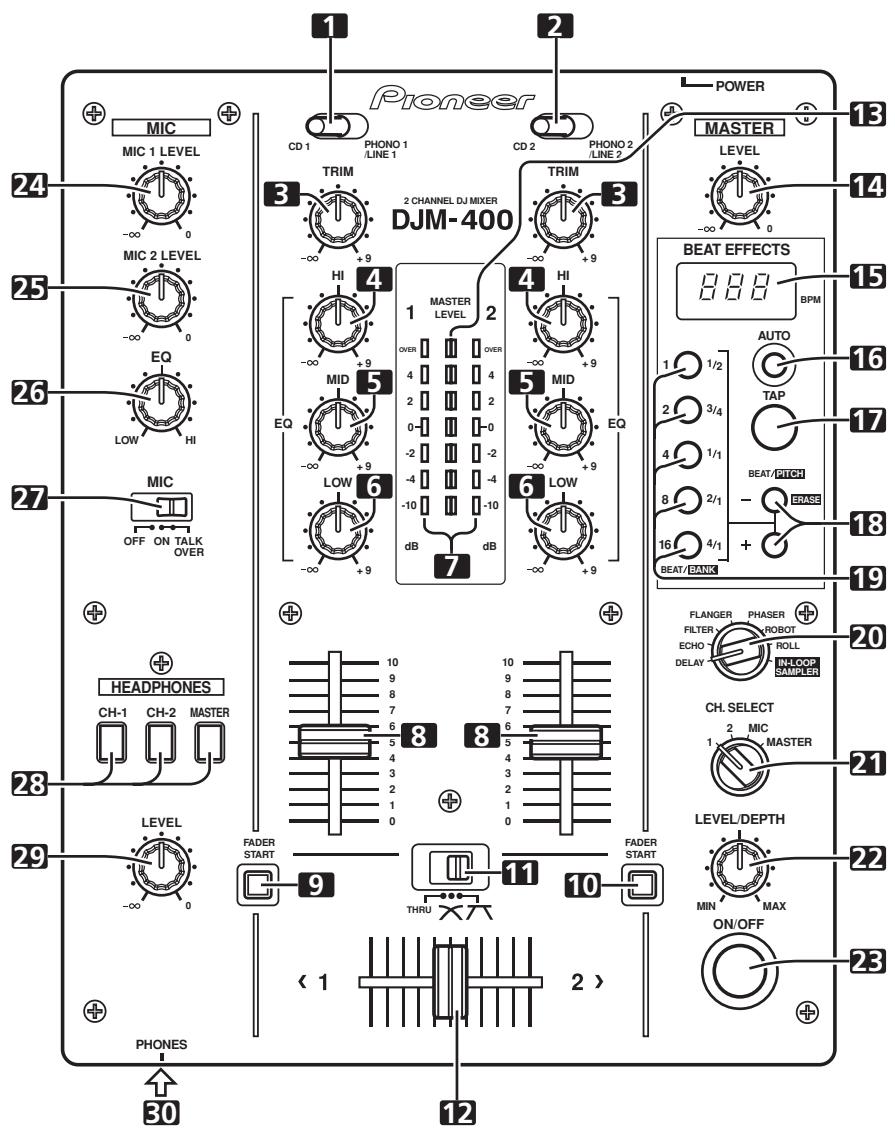

1 Sélecteur d'entrée de canal 1

CD1:

Les connecteurs d'entrée CD (entrée de niveau de ligne) sont sélectionnés.

PHONO 1/LINE 1 :

Les connecteurs PHONO/LINE sont sélectionnés.

• Le sélecteur PHONO/LINE du panneau avant permet de changer la fonction des connecteurs de canal 1 entre l'entrée phono (pour platine-disque analogique) et l'entrée de ligne (entrée de niveau de ligne).

2 Sélecteur d'entrée de canal 2

CD2:

Les connecteurs d'entrée CD (entrée de niveau de ligne) sont sélectionnés.

Les connecteurs PHONO/LINE sont sélectionnés.

• Le sélecteur PHONO/LINE du panneau avant permet de changer la fonction des connecteurs de canal 2 entre l'entrée phono (pour platine-disque analogique) et l'entrée de ligne (entrée de niveau de ligne).

3 Bague de réglage TRIM

Pour le réglage du niveau d'entrée de chaque canal. (Plage de réglage : de - à +9 dB. Le réglage approche de 0 dB à mi-distance.)

4 Bagues de réglage des aigus d'égalisation du canal (HI)

Pour ajuster la plage des hautes fréquences (aigus) de chaque canal (comporte la fonction "kill"). (Plage de réglage: de - à +9 dB)

5 Bagues de réglage du medium d'égalisation du canal (MID)

Pour ajuster la plage des moyennes fréquences de chaque canal (comporte la fonction "kill"). (Plage de réglage: de - à +9 dB)

6 Bagues de réglage des graves d'égalisation du canal (LOW)

Pour ajuster la plage des basses fréquences (graves) de chaque canal (comporte la fonction "kill"). (Plage de réglage: de - à +9 dB)

7 Voyants du niveau de canal

Ils affichent le niveau actuel de chaque canal avec un maintien de crête pendant 0,6 seconde.

8 Curseurs du fondu de canal

Pour ajuster le volume de chaque canal. (Plage de réglage: de - à 0 dB)

9 Bouton/voyant de départ en fondu du canal 1 (FADER START)

Une pression sur ce bouton active ou désactive la fonction Départ en fondu/Retour au repère pour le lecteur CD DJ raccordé au canal 1. Le bouton s'allume lorsque la fonction est activée. Dans ce cas, le fonctionnement varie selon le réglage du sélecteur de fondu croisé.

• Si le sélecteur de fondu croisé se trouve à la position de gauche (THRU), la fonction est couplée au fonctionnement du levier de fondu de canal (et non pas au fondu croisé).
• Si le sélecteur de fondu croisé se trouve à la position intermédiaire (×) ou de droite (), la fonction est couplée au levier de fondu croisé (et non pas au fondu de canal).

10 Bouton/voyant de départ en fondu du canal 2 (FADER START)

Une pression sur ce bouton active ou désactive la fonction Départ en fondu/Retour au repère pour le lecteur CD DJ raccordé au canal 2. Le bouton s'allume lorsque la fonction est activée. Dans ce cas, le fonctionnement varie selon le réglage du sélecteur de fondu croisé.

• Si le sélecteur de fondu croisé se trouve à la position de gauche (THRU), la fonction est couplée au fonctionnement du levier de fondu de canal (et non pas au fondu croisé).
• Si le sélecteur de fondu croisé se trouve à la position intermédiaire (×) ou de droite (), la fonction est couplée au levier de fondu croisé (et non pas au fondu de canal).

11 Sélecteur de fondu croisé

Pour sélectionner si vous utilisez ou non le fondu croisé et pour sélectionner entre deux types de courbe de réponse.

• Si le sélecteur est réglé à la position (THRU), le fondu croisé est désactivé et la sortie du fondu de canal est mixée sans passer par le fondu croisé.
• Si le sélecteur est réglé à la position centrale (×), le fondu croisé est désactivé et une courbe de réponse à montée lente est obtenue.
• Si le sélecteur est réglé à la position de droite (×), le fondu croisé est activé et une courbe de réponse à montée rapide est obtenue (dès que le curseur quitte le côté [ 1], le son du côté [2> ] devient audible).

12 Levier de fondu croisé

Il fournit les sons du canal 1 et du canal 2 en accord avec la courbe de réponse du fondu croisé, définie par le sélecteur de fondu croisé. La fonction de fondu croisé est désactivée quand le sélecteur de fondu croisé se trouve à la position [THRU].

13 Voyants du niveau principal (MASTER LEVEL)

Ces voyants indiquent le niveau principal de sortie par un affichage monaural. Chaque voyant a un maintien de crête de 0,6 seconde.

14 Bague du niveau principal de sortie (MASTER LEVEL)

Il permet d'ajuster le niveau principal de sortie. (Plage de réglage : de - à 0 dB)

15 Affichage BPM

Il indique le tempo de la plage actuelle sous forme de "Battements Par Minute" (BPM).

• L'affichage clignote pendant le calcul de la valeur BPM ou quand le BPM ne peut pas être calculé.

16 Bouton/voyant du mode de mesure BPM (AUTO)

À chaque pression sur le bouton, le mode de mesure BPM alterne comme suit :

Mode AUTO :

Le bouton AUTO s'allume et le BPM est automatiquement calculé.

Il s'agit du mode obtenu par défaut chaque fois que l'appareil est mis sous tension.

Mode TAP (saisie manuelle) :

Le bouton AUTO ne s'allume pas et le BPM est saisi manuellement au moyen du bouton TAP.

17 Bouton TAP

La valeur BPM est calculée à partir des intervalles auxquels le bouton TAP est tapoté. Si ce bouton TAP est tapoté en mode AUTO, le mode passe automatiquement au mode TAP (saisie manuelle).

18 Boutons de sélecteurs de battement (BEAT/PITCH -, +)

• (Battement plus) : Pour doubler le BPM calculé.

(Battement moins): Pour réduire de moitié le BPM calculé.

• Si un des boutons BEAT/PITCH (-, +) est actionné en maintenant le bouton TAP enfoncé, la valeur BPM peut être changée (de 40 à 999, par paliers d'une unité).

Pendant la lecture à échantillonneur d'entrée de boucle, la vitesse de lecture de la boucle est changée.

(Battement plus): La vitesse de lecture accélère pendant que le bouton est actionné.

-(Battement moins): La vitesse de lecture ralentit pendant que le bouton est actionné.

19 Boutons/voyants de sélecteurs/blocs-mémoire de battement (BEAT 1 (1/2), 2 (3/4), 4 (1/1), 8 (2/1), 16 (4/1) / BANK)

Pour désirer le battement en vue des effets de synchronisation (P. 23). Le bouton sélectionné s'allume.

Pendant la lecture à échantillonneur d'entrée de boucle, les boutons agissent comme boutons de bloc-mémoire, afin d'enregistrer des échantillons de musique (P. 24).

• Si le bouton BEAT/BANK est enfoncé alors que le bouton ERASE (BEAT/PITCH -) est maintenu enfoncé, l'échantillon de musique enregistré par le bouton BEAT/BANK sera effacé.

20 Sélecteur d'effet (delay/echo/filter/flanger/phaser/robot/roll/in-loop sampler)

A utiliser pour sélectionner le type d'effet souhaité (P. 22 à P. 24).

21 Sélecteur de canal d'effet (CH. SELECT 1/2/MIC/MASTER)

A utiliser pour sélectionner le canal auquel les effets de battement seront appliqués (P.23). Quand [MIC] est sélectionné, les effets sont appliqués à la fois au microphone 1 et au microphone 2.

22 Bague de paramétrage d'effet (LEVEL/DEPTH)

Pour ajuster les paramètres quantitatifs pour l'effet de battement sélectionné (P. 23 et P. 24).

23 Bouton/voyant d'effet (on/off)

Il active et désactive (ON/OFF) les effets de battement (P. 23).

Quand les effets sont désactivés (OFF), le bouton s'allume. Quand ils sont activés (ON), le bouton clignote. Les effets sont désactivés (OFF) par défaut lors de la mise sous tension.

24 Bague de contrôle du niveau de microphone 1 (MIC 1 LEVEL)

Pour ajuster le volume du microphone 1. (Plage de réglage: -∞ à 0 dB)

Lorsque le sélecteur MIC/AUX du panneau de branchement est réglé sur [AUX], cette bague ajuste le volume sonore du canal gauche (AUX(L)).

25 Bague de contrôle du niveau de microphone 2 (MIC 2 LEVEL)

Pour ajuster le volume du microphone 2. (Plage de réglage: -∞ à 0 dB)

Lorsque le sélecteur MIC/AUX du panneau de branchement est réglé sur [AUX], cette bague ajuste le volume sonore du canal droit (AUX(R)).

26 Bague de contrôle d'égaliseur de microphone (EQ)

Pour ajuster la tonalité des microphones 1 et 2. Lors d'une rotation à fond dans le sens horaire, l'atténuation de la plage des graves est maximale. Lors d'une rotation à fond dans le sens antihoraire, l'atténuation de la plage des aigus est maximale. (Plage de réglage : de 0 dB à -12 dB).

27 Sélection de fonctionnement de microphone (MIC)

OFF:

Aucun son des microphones n'est fourni.

ON:

Le son des microphones est obtenu normalement.

TALK OVER :

Le son des microphones est fourni. Quand un son est entrée à un microphone raccordé, la fonction TALK OVER agit et tous les sons autres que ceux de ce microphone sont atténués de 20 dB.

28 Bouton/voyant de contrôle par casque (CH-1, CH-2, MASTER)

Appuyez sur le bouton correspondant à la source que vous souhaitez surveiller par le casque d'écoute. Quand un bouton est désactivé, son voyant s'allume légèrement ; quand il est activé, son voyant s'allume clairtement. (P. 20)

Quand l'effet [ECHO] est sélectionné, cet effet ne sera pas appliqué aux sorties du casque d'écoute si le bouton de contrôle par casque CH-1 ou CH-2 est activé.

29 Bague de réglage du niveau au casque (LEVEL)

Pour ajuster le niveau de sortie de la prise du casque d'écoute. (Plage de réglage: - à 0 dB)

30 Prise de casque d'écoute (PHONES)

Elle se trouve sur le panneau avant de l'appareil.

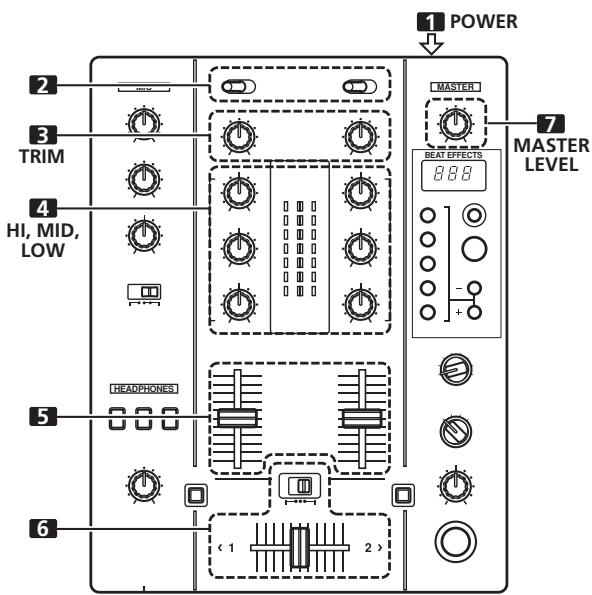

Démarches de BASE

1. Réglez l'interrupteur POWER du panneau d'arrêt sur ON.
2. Réglez le sélection d'entrée pour le canal souhaité de manière à choisir le composant raccordé.
3. La fonction des connecteurs d'entrée PHONO/LINE est définie au moyen du sélecteur PHONO/LINE du panneau de connexion.
4. Utilisez la bague TRIM pour ajuster le niveau d'entrée.
5. Ajustez la tonalité au moyen des bagues d'égaliseur de canal (HI, MID, LOW).
6. Ajustez le niveau sonore du canal souhaité au moyen du levier de fondu de canal.
7. Pour utiliser le fondu croisé sur le canal sélectionné, réglez le sélecteur de fondu croisé soit à la position intermédiaire (×), soit à la position de droite (), puis actionnez le levier du fondu croisé.
8. Si vous n'utilisez pas le fondu croisé, réglez le sélecteur de fondu croisé sur [THRU].
9. Servez-vous de la bague MASTER LEVEL pour ajuster le volume sonore d'ensemble.

[Selection de son stéréo ou monaural]

Lorsque le sélecteur STEREO/MONO du panneau de connexion est réglé sur [MONO], la sortie principale devient une combinaison monaurale des canaux gauche et droit (L + R)

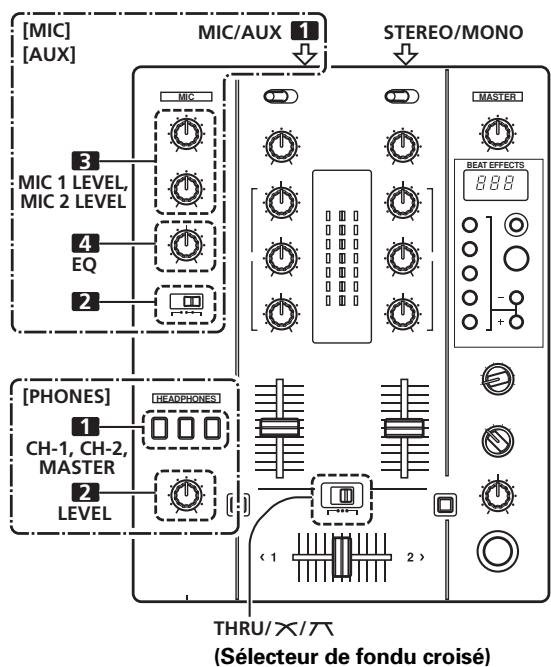

[Entrée de microphone]

1. Reglez le sélecteur MIC/AUX du panneau de connexion sur [MIC].
2. Reglez le sélecteur MIC sur [ON] ou sur [TALK OVER].
3. Lors d'un réglage sur [TALK OVER], la sortie de toutes les sources sonores, à l'exception des sons du microphone, est attenuée de 20 dB quand dessons supérieurs à -15 dB sont détectés par le microphone.
4. Servez-vous de la bague MIC 1 LEVEL pour ajuster le volume sonore de MIC 1, et servez-vous de la bague MIC 2 LEVEL pour ajuster le volume de MIC 2.
5. Servez-vous de la bague d'égaliseur de microphone (EQ) pour ajuster la tonalité des sons du microphone.
6. La fonction d'égaliseur de microphone agit simultanément sur les microphones 1 et 2.

Entrée auxiliaire

1. Réglez le sélecteur MIC/AUX du panneau de connexion sur [AUX].
2. Le connecteur d'entrée MIC1 agit alors comme entrée AUX(L) (gauche) et le connecteur d'entrée MIC2 comme entrée AUX(R) (droite).
3. Réglez le sélecteur MIC sur [ON] ou sur [TALK OVER].
4. Lors d'un réglage sur [TALK OVER], si un son est fourni aux connecteurs AUX, la sortie de toutes les sources autres que l'entrée AUX sera atténuée de 20 dB.
5. Servez-vous de la bague MIC 1 LEVEL pour ajuster le son provenant du canal L (gauche) et de la bague MIC 2 LEVEL pour ajuster celui du canal R (droit).
6. Servez-vous de la bague d'égaliseur de microphone (EQ) pour ajuster la tonalité des sons.

Sortie de casque d'écoute

1. Servez-vous du bouton de repérage de casque (CH-1, CH-2, MASTER) pour sélectionner la source à obtenir au casque d'écoute.
2. Le bouton de la source sélectionnée s'allume de façon brillante.

Relation entre bouton de repère de casque et sortie au casque

Bouton de repère de casque			Sortie au casque
CH-1	CH-2	MASTER	Canal L (gauche)	Canal R (droit)
ON	OFF	OFF	CH-1(L)	CH-1(R)
OFF	ON	OFF	CH-2(L)	CH-2(R)
OFF	OFF	ON	MASTER(L)	MASTER(R)
ON	ON	OFF	CH-1(L)+CH-2(L)	CH-1(R)+CH-2(R)
ON	OFF	ON	CH-1(MONO)	MASTER(MONO)
OFF	ON	ON	CH-2(MONO)	MASTER(MONO)
ON	ON	ON	CH-1(MONO)+CH-2(MONO)	MASTER(MONO)

1. Servez-vous de la bague LEVEL pour ajuster le volume sonore du casque d'écoute.

[Sélection de la courbe de fondu croisé]

La réponse du volume sonore à l'action du fondu peut être réglée à une parmi deux courbes caractéristiques.

Servez-vous du sélecteur de fondu croisé pour désigner la courbe souhaitée pour la réponse de fondu croisé.

• A la position centrale [×], la courbe produit une hausse régulière et neutre sur tout le mouvement du curseur de fondu croisé.
• À la position de droite [7], la courbe produit une hausse rapide selon le mouvement du curseur de fondu croisé (le son provenant de [2 >] est produit dès que le levier s'éloigne du côté [< 1]).
• Les réglages de courbe agissent de la même façon sur les côtés [< 1] et [2 >].

Fonction de départ en FONDU

En branchant le câble de commande du lecteur CD DJ de Pioneer disponible en option, le fondu de canal et le fondu croisé peuvent être utilisés pour lancer la lecture du CD.

Lorsque le levier de fondu de canal ou le levier de fondu croisé du mixeur est déplacé, le mode de pause du lecteur CD est désactivé et la lecture de la plage commence automatiquement et à l'instant. De plus, quand le levier de fondu est ramené à sa position originale, le lecteur CD effectue un repérage arrière (retour au point de repère), ce qui permet une lecture semblable à celle d'un "échantillonneur".

Lecture à départ en fondu croisé et lecture à retour au point de repère

Lorsque le lecteur CD affecté au canal 1 du fondu croisé est placé en mode Attente à un point de repère, un déplacement du levier de fondu croisé de la droite (côté 2) vers la gauche (côté 1) lancera automatiquement la lecture sur le lecteur CD de canal 1.

Lorsque le levier de fondu croisé atteint le côté gauche (1), le lecteur CD affecté au canal 2 se place en repérage arrière (retour au point de repérage). De même, quand le lecteur CD affecté au canal 2 est réglé au mode d'attente au point de repère, un déplacement du levier de fondu croisé de la gauche (côté 1) vers la droite (côté 2) lancera automatiquement la lecture sur le lecteur CD de canal 2. Lorsque le levier de fondu croisé atteint le côté droit (2), le lecteur CD affecté au canal 1 se place en repérage arrière (retour au point de repérage).

• Le retour au point de repérage est exécuté même si le sélecteur d'entrée n'est pas réglé sur [CD].

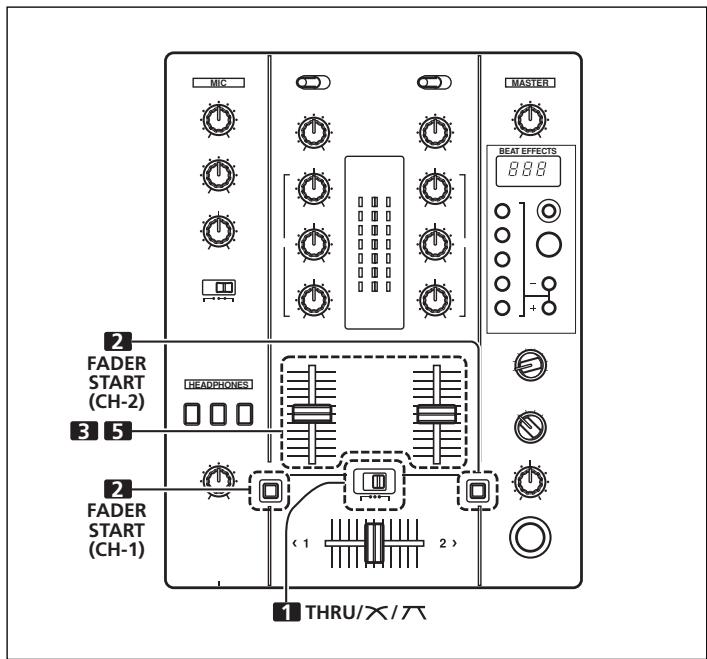

[Lancement de la lecture par fondu de canal]

1. Reglez le sélecteur de fondu croisé à la position de gauche [THRU].
2. Appuyez sur le bouton FADER START pour le canal (1 à 2) raccordé au lecteur CD que vous pouze contrôler.

Le bouton du canal sélectionné s'allume.

1. Déplacez le levier du fondu de canal à la position la plus BASSE.
2. Réglez le lecteur CD au point de repère souhaité et placez celui-ci en mode Attente au point de repère.
3. Si un point de repère a déjà été posé, le lecteur CD ne doit pas être placé en mode Attente au point de repère.
4. Déplacez le levier de fondu de canal à l'instant souhaité pour lancer la lecture.

Le lecteur CD commence la lecture. - Une fois que la lecture a commencé, le déplacement du levier de fondu de canal à la position minimum fait que le lecteur CD revient au point de repère et qu'il s'y replace en mode Attente (retour au point de repère).

• Si le sélecteur de fondu croisé est réglé à une position autre que [THRU], le contrôle de fondu croisé est validé et le fondu de canal peut être utilisé pour le contrôle.

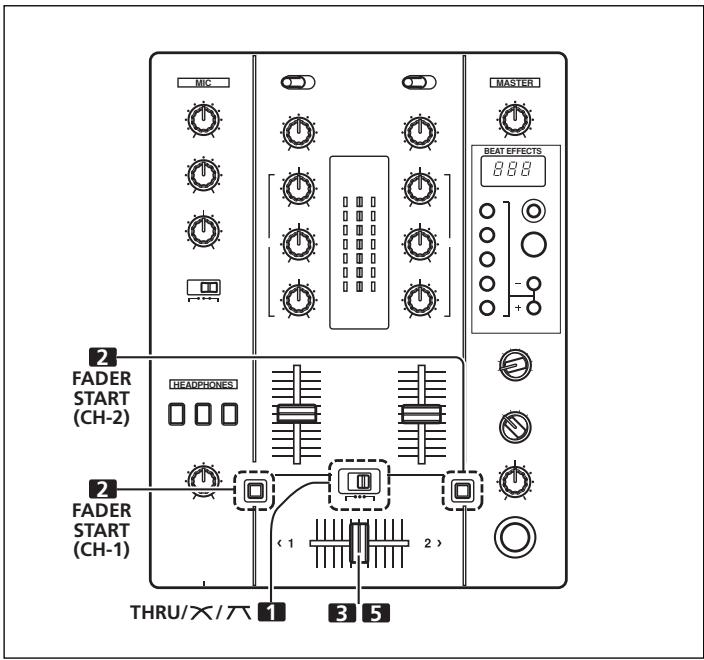

[Lancement de la lecture par fondu croisé]

1. Réglez le sélecteur de fondu croisé à la position intermédiaire (×) ou de droite ().
2. Appuyez sur le bouton FADER START pour le canal (1 à 2) raccordé au lecteur CD que vous pouvez contrôler.

Le bouton du canal sélectionné s'allume.

1. Reglez le levier de fondu croisé à la position opposée du canal à partir duquel vous souhaitez commencer.
2. Reglez le lecteur CD au point de repère souhaité et passez au mode Attente au point de repère.
3. Si un point de repère a déjà été posé, le lecteur CD ne doit pas être placé en mode Attente au point de repère.
4. Déplacez le levier du fondu croisé au moment souhaité pour lancer la lecture.

Le lecteur CD commence la lecture. - Une fois que la lecture a commencé, en déplaçant le levier de fondu croisé à fond vers le côté opposé au départ, le lecteur CD affecté au canal du côté opposé reviendra au point de repère et il s'y placera en mode Attente (retour au point de repère).

• Si le sélecteur du fondu croisé est réglé sur [THRU], le fonctionnement du fondu de canal est validé et le fondu croisé ne permet pas de contrôler la lecture.

Cet appareil dispose de 8 effets de base, faisant appel à des effets de battements et des boucles initiales coupées au BPM. En modifiant les paramètres de chaque effet, une large gamme d'effets nouveaux peut être créée. En utilisant les sélecteurs BEAT/BANK pour définir les paramètres horaires, un éventail encore plus large d'effets de battement peut être produit.

1. DELAY (son à répétition unique)

Cette fonction permet d'ajouter rapidement et simplement un son retardé avec une mesure de 1/2, 3/4, 1/1, 2/1 ou 4/1. Par exemple, si un son retardé de 1/2 mesure est ajouté, 4 battements deviennent 8 battements. De même, en ajoutant un son retardé de 3/4 mesure, le rythme devient syncopé.

Original (4 mesures)

Example

1/2 retard (8 mesures)

2. ECHO (sons répétés multiples)

Cette fonction permet d'ajouter rapidement et simplement un son d’écho avec une mesure de 1/2, 3/4, 1/1, 2/1 ou 4/1. Par exemple, quand un son à écho d’une mesure 1/1 est utilisé pour couper le son entre, un son en synchronisation avec la mesure sera répété avec le fondu en sortie.

De même, en ajoutant un écho de mesure 1/1 au microphone, le son de celui-ci se répète en synchronisation avec la mesure musicale. Si un écho d'une mesure 1/1 est appliqué à la partie vocale d'une plage, le son acquiert un effet qui évoque un "rond".

Example

En unités de 1/1, 2/1, 4/1, 8/1 ou 16/1 mesure, la fréquence de filtrage est déplacée, ce qui change considérablement la coloration des sons.

Example

4. Flanger

En unités de 1/1, 2/1, 4/1, 8/1 ou 16/1 mesure, un cycle d'effet en pente est produit rapidement et simplement.

Exemple 1 cycle = 1/1, 2/1, 4/1, 8/1 ou 16/1 mesure

5. PHASER

En unités de 1/1, 2/1, 4/1, 8/1 ou 16/1 mesure, un cycle d'effet de retardeur de phase est produit rapidement et simplement.

Exemple 1 cycle = 1/1, 2/1, 4/1, 8/1 ou 16/1 mesure

6. ROBOT

Cette fonction produit un effet sonore, semblable à ceux produits par un robot.

7. ROLL

Les sons d'une mesure 1/2, 3/4, 1/1, 2/1 ou 4/1 sont enregistrés et fournis de façon répétée.

Exemple Effet activé (ON) Roulement 1/1

Répartition

Production d'effets de battement

Les effets de battement autorisent un réglage instantané de la durée de l'effet en synchronisation avec la valeur BPM (Battements par minute), ce qui permet de produire une large gamme d'effets en synchronisation avec le rythme actuel, même au cours d'une interprétation en direct.

1. Appuyez sur le bouton AUTO pour définir le mode de mesure BPM (Battements par minute = tempo de plage). AUTO: Le bouton AUTO s'allume et le BPM des signaux entrés est automatiquement détecté.

TAP: Le BPM est défini manuellement en tapant sur le bouton TAP. Le voyant du bouton AUTO ne s'allume pas.

• À chaque mise sous tension de l'appareil, la fonction revient par défaut au mode [AUTO].
• Au cas où le BPM d'une plage ne peut pas être détecté automatiquement, le compteur BPM de l'affichage clignotera.
• La plage effective en mode AUTO va de 70 à 180 BPM. Il peut s'avérer impossible de mesurer certaines plages avec précision.

Dans ce cas, utilisez le mode TAP et effectuez une saisie manuelle de la valeur BPM.

[Utilisation du bouton TAP pour une saisie BPM manuelle]

Si le bouton TAP est tapoté deux fois ou plus en synchronisation avec la mesure (1/4 notes), le BPM sera enregistré comme valeur moyenne pendant cet intervalle.

• Lorsque le mode BPM est réglé sur [AUTO], le toucher du bouton TAP fera que le mode BPM changera au mode TAP et l'intervalle auquel le bouton TAP est actionné sera mesuré.
• Lorsque le BPM est défini par le bouton TAP, le multiple de la mesure devient "1/1" (ou "4/1", selon l'effet sélectionné) et la durée pour 1 mesure (1/4 note) ou 4 mesures sera définie comme durée d'effet.

[Utilisation des boutons BEAT/PITCH pour une saisie BPM manuelle]

En appuyant sur les boutons BEAT/PITCH (-, +) tout en maintenant le bouton TAP enfoncé, la valeur BPM peut être changée.

Le BPM peut être réglé de 40 à 999 par paliers d'une unité.

1. Réglez le sélecteur d'effet à un effet autre que [IN-LOOP SAMPLER].
2. Reportez-vous à la page 22 en ce qui concerne les divers effets.
3. Reglez le sélecteur de canal d'effet au canal auquel vous souhaitez appliquer l'effet.
4. Si [MIC] est sélectionné, l'effet sera appliqué au microphone 1 et au microphone 2.
5. Appuyez sur un des éclecteurs BEAT/BANK pour sélectionner le battement auquel vous souhaitez synchroniser l'effet.
6. Vous pouvez seLECTIONner parmi les valeurs suivantes [1/2, 3/4, 1/1, 2/1, 4/1] ou [1, 2, 4, 8, 16]. (Le multiple varie selon l'effect. Reportez-vous à la page 22 pour les détails.) Le bouton selectionné s'allume.
7. La durée d'effet correspondant au multiple du battement est régée automatiquement.

Exemple : Quand BPM = 120 1/1 = 500 ms 1/2 = 250 ms 2 / 1 = 1000ms

1. Servez-vous des boutons BEAT/PITCH (-, +) pour sélectionner le multiple du battement auquel les effets devront être synchronisés.
2. Quand le bouton [+] est actionné, le battement calculé à partir du BPM est double; quand le bouton [-] est actionné, le battement calculé est réduit de moitié.
3. Quand le paramètre temporel se trouve dans la plage calculée à partir du BPM, le sélecteur BEAT/BANK correspondant à cette valeur s'allume. Si le paramètre se trouve entre deux valeurs de battement, les deux sélecteurs BEAT/BANK clignotent. Si la valeur est inférieure à 1/2 (1), le bouton 1/2(1) clignote et si elle est supérieure à 4/1 (16), le bouton 4/1(16) clignote.
4. À l'emploi des effets [DELAY], [ECHO] ou [ROLL], si les boutons [-], [+
5. Tournez la bague LEVEL/DEPTH de manière à régler le paramètre quantitatif pour l'effet sélectionné.
6. Reportez-vous à la page 24 pour les détails sur l'effet de la rotation de la bague sur le paramètre.
7. Reglez l'interrupteur ON/OFF sur ON (marche) pour valider l'effet sélectionné.
8. À chaque pression sur le bouton, l'effet est activé et désactivé. (À la mise sous tension, la fonction est désactivée (OFF) par défaut.)
9. L'interrupteur ON/OFF clignote quand les effets sont actifs (ON).

Échantillonneur d'entrée de BOCULE

Cette fonction détecte la valeur BPM de la plage actuelle et 4 sources de battement sont enregistrées dans un maximum de 5 blocs mémoire, puis restituées comme boucles en synchronisation avec le BPM de la plage actuelle. Un enregistrement chevauché est également possible.

1. Réglez le sélecteur d'effet sur [IN-LOOP SAMPLER].
2. Reglez le sélecteur du canal d'effet sur le canal que vous souhaitez enregistrer comme échantillon.
3. Mesurez la valeur BPM.
4. Effectuez l'étape 1 de la section "PRODUCTION D'EFFETS DE BATTEMENT" (page 23).
5. Reglez l'interrupteur ON/OFF sur ON (marche).
6. Au point que vous souhaitez enregistrer comme échantillon, appuyez sur un des boutons BEAT/BANK non allumés.
7. Les boutons BEAT/BANK allumés sont déjà utilisés pour la mémorisation et ils ne peuvent plus l'être, à moins que leur contenu ne soit effacé.
8. L'enregistrement commence automatiquement quand le signal sonore provenant du lecteur CD ou d'un autre composant est détecté. Pendant l'enregistrement, le bouton BEAT/BANK clignote rapidement. En mode Attente d'enregistrement, le bouton clignote lentement à intervalles.
9. Quand 4 battements sonores du BPM mesure ont été enregistrés, le bouton BEAT/BANK clignote lentement et la lecture en boucle est exécutée.
10. Si la synchronisation du battement est perdue, appuyez sur un des boutons BEAT/PITCH (-, +) pour synchroniser à nouveau l'échantillon avec la plage en cours de lecture.
11. La vitesse de lecture accélère si le bouton [+] est actionné; elle diminue si c'est le bouton [-] qui est actionné.
12. Tournez la bague LEVEL/DEPTH pour ajuster la balance sonore entre la source et l'échantillon.
13. Pour arrêter la lecture à boucle, appuyez sur le bouton BEAT/BANK correspondant.
14. Le voyant du bouton BEAT/BANK passera d'un clignotement lent à l'état allumé continu.

Lecture d'un échantillon enregistré

① Réglez le sélecteur d'effet sur [IN-LOOP SAMPLER]. ② Utilisez le sélecteur du canal d'effet pour CHOISIR le canal pour la lecture en boucle. ③ Réglez l'interrupteur ON/OFF sur ON (marche). ④ Appuyez sur le bouton BEAT/BANK contenant l'échantillon que vous souhaitez dire comme boucle. - Les boutons BEAT/BANK où des échantillons sont enregistrés sont allumés.

• Le voyant du bouton sélectionné clignote lentement et la lecture en boucle commence. ⑤ Si la synchronisation du battement est perdue, appuyez sur un des boutons BEAT/PITCH (-, +) pour synchroniser à nouveau l'échantillon avec la plage en cours de lecture.
• La vitesse de lecture accélère si le bouton [+] est actionné; elle diminue si c'est le bouton [-] qui est actionné. ⑥ Tournez la bague LEVEL/DEPTH pour ajuster la balance sonore entre la source et l'échantillon. ⑦ Pour arrêter la lecture en boucle, appuyez sur le bouton BEAT/BANK correspondant. Le voyant du bouton BEAT/BANK s'allume de façon continue.

Effacement d'un échantillon enregistré

1 Réglez le sélecteur d'effet sur [IN-LOOP SAMPLER]. En maintenant le bouton ERASE (BEAT/PITCH -) enfoncé, appuyez sur le bouton BEAT/BANK contenant l'échantillon que vous souhaitez effacer.

• Les boutons BEAT/BANK, contenant des échantillons, sont allumés.
• Le voyant du bouton BEAT/BANK sélectionné s'éteint et l'échantillon sera effacé.

8. In-loop sampler

Cette fonction vous permet de mémoriser des sons de 4 battements dans un maximum de 5 banques, puis de les rappeler de façon répétée.

Example

PARAMÈTRES DES EFFETS

Nom	Paramètres de bouton BEAT/BANK	Paramètre 1 (Bouton BEAT)		Paramètre 2 (Bague LEVEL/DEPTH)
		Contenu	Plage de réglage (unité)
1 DELAY	Règle la durée du retard de 1/2 à 4/1 par 1 mesure de temps BPM.	Définit la durée de retard.	1 à 8 000 (ms)	Définit la balance entre le son original et décalé.
2 ECHO	Règle la durée du retard de 1/2 à 4/1 par 1 mesure de temps BPM.	Définit la durée de retard.	1 à 8 000 (ms)	Définit la balance entre le son original et le son d'écho.
3 FILTER	Le cycle du décalage de la fréquence de coupure est réglié en unité de 1/1 à 16/1 par rapport à 1 mesure de BPM.	Définit le cycle pour décalage de durée de coupure.	10 à 32 000 (ms)	Le degré de l'effet augmente à mesure que la bague est tournée dans le sens horsaire.
4 FLANGER	Le cycle de décalage de pente est réglié en unités de 1/1 à 16/1 par rapport à 1 mesure de BPM.	Définit le cycle pour décalage d'effet en pente.	10 à 32 000 (ms)	Le degré de l'effet augmente à mesure que la bague est tournée dans le sens horsaire. Quand la bague est tournée à fond dans le sens antithoraire, seul le son original est fourni.
5 PHASER	Le cycle du décalage de l'effet de déphaseur est réglié en unité de 1/1 à 16/1 par rapport à 1 mesure de BPM.	Définit le cycle pour décalage d'effet de phase.	10 à 32 000 (ms)	Le degré de l'effet augmente à mesure que la bague est tournée dans le sens horsaire. Quand la bague est tournée à fond dans le sens antihoraire, seul le son original est fourni.
6 ROBOT	Les effets sonores "robot" peuvent être définis en 7 valeurs fixes de -100 % à +100 %.	Définit l'effet sonore "robot".	-100, -66, -50, 0, +26, +50, +100 (%) (valeurs fixes)	Le degré de l'effet augmente à mesure que la bague est tournée dans le sens horsaire.
7 ROLL	Définit le temps d'effet de 1/2 à 4/1 par battement du temps BPM.	Définit le temps d'effet.	10 à 8 000 (ms)	Définit l'équilibre entre le son original et le son ROLL. Aucun changement n'est produit quand la bague est tournée vers le côte droit de la position centrale.
8 IN-LOOP SAMPLER	Choisit le bloc-mémoire pour l'enregistrement / lecture de 4 sources de battement.	—	—	Définit l'équilibre entre le son original et l'échantillon enregistré. Aucun changement n'est produit quand la bague est tournée vers le côte droit de la position centrale.

GUIDE de dépannage

De fausses manipulations sont souvent prises pour des pannes et des dysfonctionnements. Si vous croyez que ce composant a un problème, vérifiez les points du tableau suivant. Parfois le problème est ailleurs, dans un autre composant. Vérifiez donc les autres appareils utilisés avec celui-ci.

Si le problème persiste, même après vérification des points énumérés ci-dessous, contactez votre revendeur ou votre centre de service après-vente PIONEER le plus proche.

Symptômes	Causes possibles	Corrections
Pas d'alimentation	• Le cordon d'alimentation n'est pas branché.	• Branchez le cordon sur une prise secteur.
Absence de son ou le volume sonore est trop faible.	• Le sélecteur d'entrée n'est pas correctement régèle. • Le sélecteur d'entrée PHONO/LINE n'est pas correctement régèle. • Les câbles de connexion ne sont pas correctement branchés ou leurs connexions sont reliachées. • Les prises et/ou les fiches sont sales.	• Réglez le sélecteur d'entrée au composant de lecture. • Réglez le sélecteur d'entrée PHONO/LINE au composant en cours d'utilisation. • Effectuez correctement les branchements. • Nettoyez les fiches/prises avant d'effectuer les branchements.
Le son est distordu.	• Le niveau principal de sortie est trop élevé. • Le niveau d'entrée est trop élevé.	• Ajustez la bague de niveau principal de sortie (MASTER LEVEL). • Ajustez la bague TRIM de sorte que le niveau d'entrée approche de 0 dB sur l'indicateur du niveau de canal.
Le fondu croisé ne fonctionne pas.	• Le sélecteur de fondu croisé est régèle sur [THRU].	• Réglez correctement le sélecteur à une position autre que [THRU].
Impossible d'effectuer un départ en fondu avec le lecteur CD.	• Le bouton FADER START est désactivé (OFF). • La prise CONTROL du panneau arrière n'est pas raccordée au lecteur CD. • Seule la prise CONTROL du panneau arrière est raccordée au lecteur CD.	• Réglez le bouton FADER START sur ON. • Servez-vous du cable de commande pour racorder les prises CONTROL du DJM-400 et du lecteur CD. • Raccordez les prises CONTROL et les connecteurs d'entrée CD.
Les effets ne fonctionnent pas.	• Le réglage du sélecteur de canal d'effet (CH. SELECT) n'est pas correct. • La bague de réglage du paramètre d'effet (LEVEL/DEPTH) est réglée sur [MIN].	• Sélectionnez correctement le canal auquel vous souhaitez appliquer les effets. • Agissez sur la bague de réglage du paramètre d'effet.
Impossible de mesurer la valeur BPM. La valeur BPM mesurée n'est pas correcte.	• Le niveau d'entrée est régèle trop haut ou trop bas. • Il se peut que, sur certaines plages, la valeur BPM ne soit pas mesurable correctement.	• Ajustez la bague TRIM. • Tapotez le bouton TAP pour régler manuellement la valeur BPM.
La valeur BPM mesurée diffère de la valeurANNOCÉE avec le CD.	• Certaines différences se produit en raison des diverses méthodes de détention BPM utilisées.	• Aucune correction n'est requise.

ll t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Tous droits de reproduction et de traduction réservés.
