Type d'appareil	Cave à vins encastrable
Capacité	Non précisé
Nombre de clayettes	5
Type de porte	Vitre
Éclairage intérieur	Oui
Température réglable	Oui
Classe énergétique	Non précisé
Dimensions (HxLxP)	Non précisé
Installation	Encastrable
Matériau des clayettes	Bois et métal
Type de contrôle	Non précisé
Poids	Non précisé
Niveau sonore	Non précisé
Consommation électrique	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SWS98820L0 AEG-ELECTROLUX

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la température de l'eau ?

Utilisez le panneau de commande pour ajuster la température. Consultez le manuel d'utilisation pour savoir comment accéder aux paramètres de température.

Pourquoi l'eau ne chauffe-t-elle pas ?

Vérifiez que le thermostat est réglé à la température souhaitée. Si le problème persiste, il se peut que l'élément chauffant soit défectueux.

L'appareil fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit est normal lors du fonctionnement. Cependant, des bruits excessifs peuvent indiquer un problème. Vérifiez si l'appareil est bien installé et n'est pas en contact avec d'autres objets.

Comment nettoyer le filtre de l'appareil ?

Débranchez l'appareil avant de commencer. Retirez le filtre selon les instructions du manuel et rincez-le à l'eau claire. Laissez-le sécher avant de le remettre en place.

Que faire si l'appareil fuit ?

Vérifiez si les tuyaux sont correctement connectés et s'il n'y a pas de fissures. Si le problème persiste, contactez un service après-vente agréé.

Comment réinitialiser l'appareil ?

Débranchez l'appareil pendant environ 10 minutes, puis rebranchez-le. Cela peut réinitialiser les paramètres de l'appareil.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus avec l'appareil. Vous pouvez également le télécharger sur le site officiel d'AEG-Electrolux.

L'appareil affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour interpréter le code d'erreur. Vous y trouverez des solutions spécifiques au problème.

MODE D'EMPLOI SWS98820L0 AEG-ELECTROLUX

Cave à vins encastrable

Conseils de sécurité / Normes 18

Élimination des emballages et des appareils usagés 19

Installation / Lieu de montage 20

Votre appareil a besoin d'air 21

Montage 21

Branchement électrique 22

Description de l'appareil 23

Équipement intérieur 23

Commande 23

Mise en service - Réglement de la température, arrêt 23

Déplacement des clayettes 24

Déplacement du fond intermédiaire 25

Changement de l'éclairage 25

Conservation exacte 26

La température idéale des vins 26

Dégivrage 26

Nettoyage 26

Conseils d'économie d'énergie 27

Que faire si... Aide en cas de panne 27

Garantie 29

Bruit de fonctionnement 29

Veuillez lire attentivement la totalité du présent mode d'emploi avant de partager votre nouvel appareil frigorifique en service. Il contient des informations importantes sur le bon usage, l'installation et l'entretien de l'appareil.

Conservez ce mode d'emploi afin de pouvoir le consulter ultérieurement. Remettez-le à un éventuel acquéreur de votre appareil.

Conseils de sécurité

Le réfrigerateur répond aux règles généralement reconnues en matière de technique et à la directive CE / CEE (directive de tension), est homologué SEV (Organisme suisse de contrôle électrotechnique) suivant la directive CEM 89/336/CEE et EN 55014.1993.

. Mettre en sûreté électrique (protection contre les contacts accidentels) en l'encastrant comme il faut.. Branchement secteur 230V/50Hz. Cet appareil n'est pas conçu pour être utilisé par les personnes aux capacités physiques, sensorielles ou intellectuelles réduites ou ne disposant pas d'expérience et de connaissances suffisantes, même si elles sont surveillées ou instruites par une personne responsable de leur sécurité quant à l'utilisation de l'appareil. Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.. Cet appareil est destiné à un usage ménager et doit être utilisé conformément à la description donnée dans le présent mode d'emploi.. Contactez immédiatement votre fournisseur si l'appareil est endommagé.. Les réparations et les autres interventions ne doivent être effectuées que par un monteur du S. A. V.. Coupez l'alimentation électrique de l'appareil avant de le nettoyer; débranchez la prise mâle ou déconnectez le fusible. Ne tirez jamais la prise par le câble ou avec les mains humides. Saisissez uniquement la prise en la tirant à l'horizontale. Cet appareil ne contient pas de CFC, mais seulement une faible quantité d'isobutane (R600a) non polluant pour l'environnement.. Faites attention à ne pas endommager le circuit frigorifique de l'appareil lors de la manipulation. Si le circuit frigorifique avait cependant été endommagé, évitez tout feu ouvert ou toute source inflammable de quelconque nature. Aérez parfaitement pendant quelques minutes la pièce où se trouve l'appareil.. Ne mettez pas en marche un appareil dont le circuit frigorifique est endommagé. À l'état monté, veillez à ne pas couvrir ou obstruer les orifices d'entrée et de sortie d'air. Nous n'assumons aucune responsabilité pour d'éventuels dommages si l'appareil

reil a été désaffecté, a fait l'objet d'une commande erronée ou d'une réparation non conforme. Dans de tels cas, la garantie ou les autres préventions de garantie cessent. Si la conduite de raccordement de l'appareil est endommagée, elle doit être remplacée par le fabricant, son service après-vente ou des personnes qualifiées afin d'éviter tout danger.. Attention! Ne faites pas marcher d'appareils électriques à l'intérieur de l'appareil!

Mise au rebut

Informations sur l'emballage de l'appareil

Éliminez l'emballage de votre appareil de manière adéquate. Tous les matériaux d'emballage respectent l'environnement et peuvent être recyclés.

A propos des matériaux : Les matières plastiques peuvent aussi être recyclées. Elles sont caractérisées comme suit :

PE< symbolise le polyéthylène, par exemple l'enveloppe extérieure et les sacs à l'intérieur.

PS< symbolise la mousse de polystyrène, par exemple les rembourrages sans CFC.

Les cartons sont fabriqués à partir de papier recyclé et doivent être remis au ramassage du papier à recycler.

Élimination des appareils usagés

Pour des raisons de protection de l'environnement, il est indispensable d'éliminer les appareils frigorifiques de manière conforme. Cela concerne votre présent appareil à la fin de son utilisation, ainsi que votre nouvel appareil.

Avertissement! Rendre inutilisables les appareils usagés qui sont hors service avant de les mettre au rebut. Retirer la prise, sectionner le câble d'alimentation, enlever ou détruire les éventuelles serrures à déclic ou à verrou. Vous évitez ainsi que les enfants qui jouent ne s'enferment dans l'appareil (risque d'étouffement) ou ne tombent dans des situations dangereuses.

Conseils d'élimination:

. Ne pas se débarrasser de l'appareil en le jetant avec les déchets ménagers ou encombrants. Le circuit frigorifique, spécialement l'échangeur thermique situé au dos de l'appareil, ne doit pas être endommagé. Le symbole x présent sur le produit ou son emballage indique que le produit ne doit pas être traité comme un déchet ménager courant, mais déposé à un point

de collecte pour le recyclage des appareils électriques et électroniques. En contribuant à la mise au rebut conforme de ce produit, vous agissez en faveur de la protection de l'environnement et de la santé de vos concitoyens. Une élimination non conforme est un danger pour l'environnement et la santé. Vous obtiendrez d'autres informations sur le recyclage de ce produit auprès de votre mairie, de votre service de voirie ou du magasin où vous avez acheté le produit.

Lieu de montage

L'appareil doit être installé dans une pièce bien aérée et sèche. La température environnante a une incidence sur la consommation d'électricité et le bon fonctionnement de l'appareil.

Pour ces raisons, il est conseillé:

. de ne pas exposer l'appareil à l'insolation directe; . de ne pas l'installer à proximité de radiateurs, d'une cuisinière ou d'une autre source de chaleur; . de l'installer uniquement dans un lieu dont la température ambianté correspond à la classe climatique pour laquelle l'appareil a été élevé.

La classe climatique est indiquée sur la plaque signalétique qui se trouve en haut à droite à l'intérieur de l'appareil.

Le tableau suivant indique les températures ambiantes avec la classe climatique attribuée:

Classe climatique	pour température ambiente de
SN	+10 à +32°C
N	+16 à +32°C
ST	+18 à +38°C
T	+18 à +43°C

Eviter le réchauffement de l'appareil frigorifique en respectant une distance suffisante et en installant une plaque isolante appropriée. L'aération conforme de l'appareil doit être assurée.

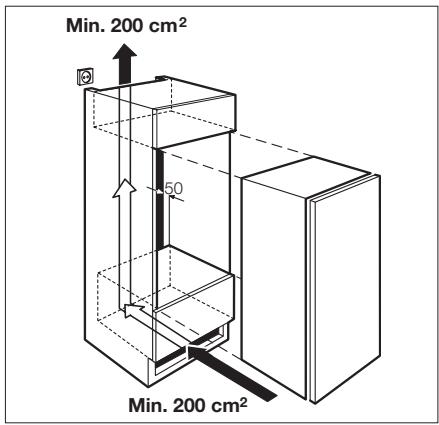

L'appareil frigorifique a besoin d'air

La porte de l'appareil frigorifique ferme en grande partie l'espace encapsulé. Pour cette raison, l'aération doit s'effectuer par l'ouverture située dans le socle du meuble. L'air réchauffé doit pouvoir s'évacuer par le haut par l'orifice situé au dos de l'appareil. Les diamètres de l'aération doivent être de 200 cm² au minimum.

Attention! Veiller à ne pas couvrir ou obstruer les orifices d'entrée et de sortie d'air.

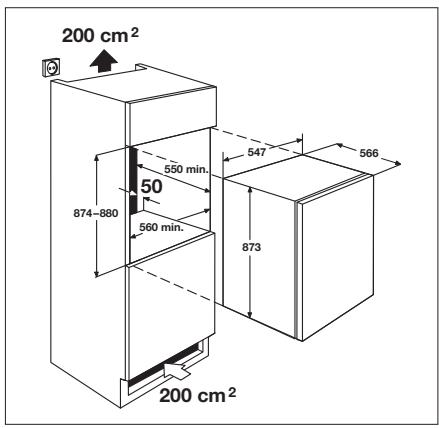

Montage

Dessin cote

Une fois l'appareil monté, contrôle particulièrement, après le changement de la butée de porte, si le joint ferme bien tout autour. Un joint de porte non étanche peut provoquer une augmentation de la condensation et donc une plus forte consommation d'énergie (Voir aussi paragraphe "Aide en cas de panne").

Branchement électrique

Une prise de courant de sécurité installée de façon conforme est requise pour le branchement électrique. Elle doit être placée de telle manière qu'il soit possible de débrancher la prise maje.

La prise de courant de sécurité nécessaire au branchement de l'appareil doit être placée à droite ou à gauche de l'espace encastrable.

Le fusible doit être de 10 / 16 ampères au minimum. Si la prise n'est pas accessible lorsque l'appareil est installé, il convient de prendre une mesure appropriée concernant l'installation électrique qui permet de déconnecter l'appareil du secteur (fusible, intervalle de coupure du coupe-circuit protecteur de ligne min. 3 mm).

Avant de mettre l'appareil en service, contrôlez sur la plaque signalétique de l'appareil si la tension d'alimentation et la nature du courant correspondent aux valeurs du courant du secteur du lieu d'installation.

220... 240 V 50Hz ou

220...240V~ 50Hz

(c'est-à-dire courant alternatif de 220 à 240 volts, 50 hertz)

La plaque signalétique se trouve en haut à droite à l'intérieur de l'appareil.

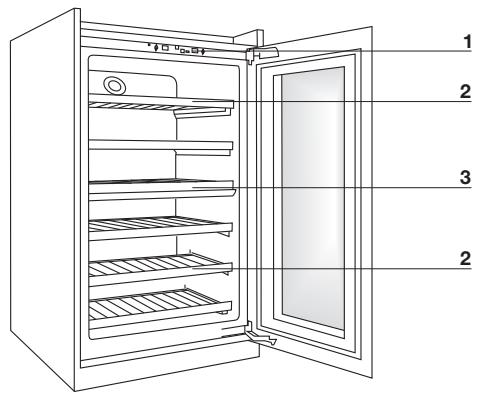

Description de l'appareil

1 Commande 2 Clayettes (ajustables) 3 Fond intermédiaire (ajustable)

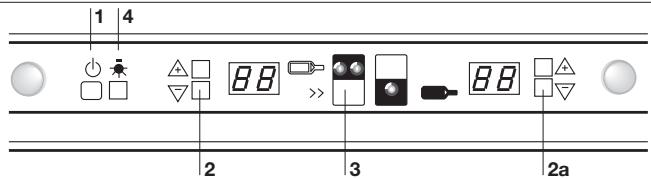

Commande

Marche / Arrêt de l'appareil

Appuyer au minimum 3 sec. sur le bouton

2 Sélection de la température du haut (réglable de 5 à C)

Recommendation: 5 - 12° C (idéal pour les vins blancs, voir page 11)

Appuyer pendant 3 sec. sur le bouton Voyant lumineux clignote

Le réglage de température s'effectue pas à pas.

2a Sélection de la température du bas (régla ble de 5 à 18°C)

Recommandation: 12 - 18°C (idéal pour les vins rouges, voir page 11)

La température réglée dans la zone inférieure doit toujours être identique ou supérieure à celle de la zone supérieure.

3 Extra-froid

Appuyer sur le bouton pendant 3 sec. Le voyant lumineux jaune est allumé.

L'appareil refroidit la zone supérieure à + 5° C en 24 heures, puis automatiquement à la température réglée.

4 Éclairage intérieur allumé en permanence:

Appuyer pendant 3 sec. → ON

Éclairage intérieur uniquement allumé à l'ouverture de la porte:

Appuyer pendant 3 sec. → OFF

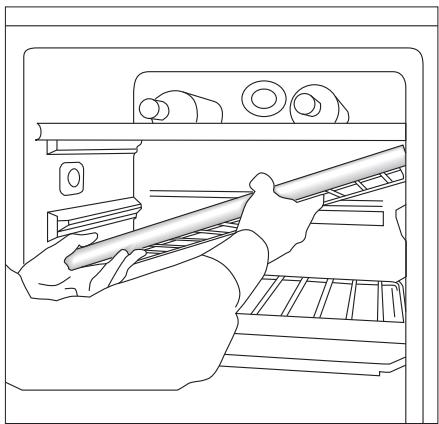

Ajuster les clayettes

Les clayettes sont réglables en hauteur.

Tirer la clayette en avant, la soulever côté porte et la sortir. Procéder dans le sens contraire des opérations pour la positionner à une hauteur différente.

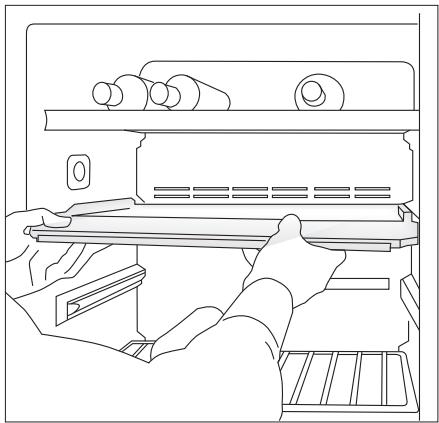

Ajuster le fond intermédiaire

Le fond intermédiaire peut être ajusté d'une position vers le haut ou le bas. Pour cela, tirer de la paroi arrêté et soulever côte porte.

La mise en place à une hauteur différente s'effectue dans le sens contraire. Veillez à insérer la partie arrêté du fond intermédiaire dans l'évidemment prévu dans la paroi arrêté.

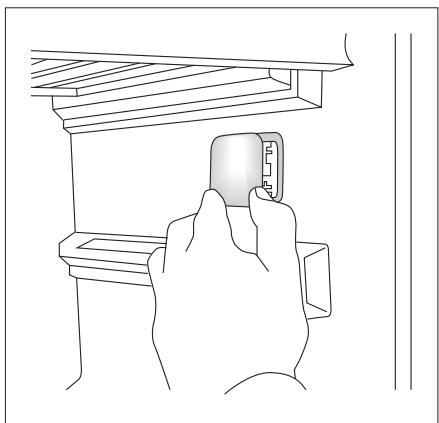

Changement de l'éclairage

Décliquer l'éclairage par DEL. Desserrer le cavalier de l'éclairage. Remettre le nouvel éclairage dans le sens contraire.

Remarque: Utiliser uniquement des DEL d'origine!

Conservation exacte

L'appareil dispose de 2 zones distinctes de température à propre réglage (toutes les deux régables entre 5 et C):

Compartment supérieur → Vins blancs, champagnes, vins mousseux, vins rosés)

Compartiment inférieur → Vins rouges

La température réglée dans le compartiment inférieur doit toujours être identique ou supérieure à celle du compartiment supérieur.

Les températures idéales

6-8°	Champagne, vin mousseux, riesling, sauvignon blanc, chardonnays jeunes et vins doux, tous les rosés
8-10°	Chardonnays d'un certain âge et sauternes
13-15°	Gamay, merlots jeunes, pinots noirs jeunes
15-17°	Bordeaux jeunes, cabernets légers, barbera, merlot
16-18°	Grands vins de Bourgogne, bordeaux, italiens, espagnols, californiens etc.
17-18°	Barolo, Reciotto Amarone

La température la plus basse est pour les vins les plus simples, la température la plus élevée pour les vins complexes de toute valeur qualité, ceci dans chaque catégorie.

• Source: Mövenpick

Dégivrage

Le dégivrage est automatique

Le dégivrage de l'évaporateur placé au dos de la paroi arrêté de la chambre frigorifique s'effectue automatiquement. L'eau de condensation est collectée dans la gouttière placée au dos de la paroi arrêté de la chambre frigorifique, puis conduite par l'orifice d'écoulement jusqu'au bac collecteur du compresseur où elle est évaporée.

Nettoyage et entretien

Pour des raisons d'hygiène, il est recommandé de nettoyer régulièrement l'intérieur de l'appareil, y compris l'équipement qui s'y trouve.

Avertissement! L'appareil ne doit pas être raccordé au secteur pendant son nettoyage: Risque de choc électrique! Avant de nettoyer l'appareil, le débrancher, tirer la prise, déconnecter le fusible ou le dévisser.

Ne jamais nettoyer l'appareil avec des nettoyeurs à vapeur. L'humidité pourrait pénétrer dans les composants électriques : Risque de choc électrique ! La vapeur brûlante peut causer des dommages aux pièces en matière plastique. L'appareil doit être sec avant d'être remis en service.

Attention! Les huiles essentielles et les solvants organiques peuvent attaquer les pieces en matière plastique, comme par exemple le jus et les acides de fruits et le beurre, tout comme les nettoyants contenant de l'acide acétique. Ne jamais mettre de telles substances en contact avec les pièces de l'appareil. Ne pas utiliser de nettoyants à récurer.

Conseils d'économie d'énergie

Assurer la bonne aération et la bonne ventilation de l'appareil. Ne jamais couvrir les orifices d'entrée et de sortie d'air. Dans la mesure du possible, n'installez pas l'appareil à proximité de radiateurs, de tuyaux de chauffage ou de conduits de fumée, et protégez-le autant que possible du rayonnement solaire direct. Laissez les portes de l'appareil ouvertes le moins longtemps possible. Plus vous refermez les portes rapidement, moins il y a de perte de froid. Veillez à bien refermer les portes complètement. Le joint d'étanchéité des portes doit être bien plaqué contre le cadre du réfrigérateur.

Que faire si...

Aide en cas de panne

La panne n'est vraisemblablement qu'une petite erreur que vous pouvez solutionner vous-même à l'aide des instructions suivantes. N'effectuez aucune autre opération si les informations suivantes ne vous aident pas dans un cas concret.

Avertissement! Les réparations ne doivent être effectuées que par des spécialistes. Les réparations non conformes peuvent être la cause de graves dangers pour l'utilisateur. En cas de réparation nécessaire, adressez-vous à votre magasin spécifique ou à notre service après-vente.

Panne	Cause possible	Remède
L'appareil ne fonctionne pas.	Appareil non connecté.	Mettre l'appareil en marche.
	Prise mâle non raccordée ou mal raccordée.	Brancher la prise mâle.
	Fusible déclenché ou défectueux.	Contrôler le fusible, le changer si besoin est.
	Prise ferrée défectueuse.	Votre électricien répare les défaillances dues au secteur.
La température de réfigération est insuffisante.	La température n'est pas correctement régée.	Consulter le paragraphe "Mise en service".
	La porte a été trop longtemps ouverte.	Ne laisser la porte ouverte que le temps nécessaire.
	L'appareil est installé près d'une source de chaleur.	Consulter le paragraphe "Lieu de montage".
L'éclairage interieur ne fonctionne pas.	La DEL est défectueuse.	Consulter le paragraphe "Eclairage par DEL"
Le compresseur ne répond pas immédiate-ment après la modifi-cation du réglage de température.	Cela est normal. Il n'y a aucune panne.	Le compresseur se met en marche après un certain temps.
Message d'erreur F1 sur le panneau de commande	Sonde supérieure défectueuse.	Contacter le S.A.V.
Message d'erreur F2 sur le panneau de commande	Sonde inférieure défectueuse.	Contacter le S.A.V.
Message d'erreur F3 sur le panneau de commande	Ventilateur défectueux.	Contacter le S.A.V.

Garantie

La garantie est accordée au consommateur à compter de la date de livraison. Les éventuels défauts qui surviennent pendant la période de garantie malgré un usage conforme et qui sont dus à un défaut de matériel ou de fabrication, sont réparés par le service après-vente dans le cadre de la présente garantie.

La garantie ne couvre pas

. les défauts faisant suite à la non-observation du mode d'emploi ou à un usage non conforme,. les demandes de dédommagement allant au-delà des garanties accordées,. les appareils réparés par un tiers.

Bruit normal

La réfrigeration est rendue possible par le compresseur (élément frigorifique). Le compresseur pompe l'agent réfrigérant dans le système de réfrigeration. Cela génère des bruits de fonctionnement. Des bruits sont également inévitables après l'arrêt du compresseur ; ils sont dus à des différences de pression et de température.

Certains bruits ne peuvent cependant être complètement évités. Leur intensité dépend de la taille de l'appareil.

Les bruits de fonctionnement sont particulièrement perceptibles après la mise en marche du compresseur. Ils s'amenuisent avec le temps de service.

Bruit anormaux

Les bruits anormaux résultent le plus souvent d'une installation inadéquate. L'appareil frigorifique doit être installé à l'horizontal et sur un sol stable. Les conduites ne doivent en aucun cas toucher le mur ou des meubles. Les conduites ne doivent pas non plus être en contact entre elles.

Les bruits de fonctionnement sont plus fortement perçus dans une cuisine ouverte ou avec des appareils frigorifiques intégrés dans un cloison. Il ne s'agit pas d'un défaut de l'appareil, mais d'une conséquence de l'architecture intérieure.

Bruit	Cause	Remarque
Ronflement	Groupe frigorifique	Bruit normal de fonctionnement du groupe frigorifique, intensité suivant la taille des apparèils
Vrombissemment	Ventilateur	Bruit normal de fonctionnement dû à la ventilation
Gargouillement	Circuit de refroidissement	Bruit normal de fonctionnement dû au courant de l'agent réfrigérant dans le circuit de réfrigération
Braisissement
Sifflement	Circuit de refroidissement	Bruit normal de fonctionnement dû à l'injection de l'agent réfrigérant dans l'évaporateur
Craquement	Caisse de l'appareil	Dilatation normale des matériaux due aux conditions de température (par exemple matières plastiques, isolation)
