BEDIENUNGSANLEITUNG SWS98820L0 AEG-ELECTROLUX

Einbau-Weinklimaschrank

Sicherheitshinweise / Normen 4

Entsorgung von Verpackung und Altgeräten 5

Aufstellen/Aufstellort 6

Ihr Kuhlgerät braucht Luft 7

Einbau 7

Elektrischer Anschluss 8

Gerätebeschreibung 9

Innenausstattung 9

Bedienteil 9

Inbetriebnahme - Temperatur einstellen, ausschalten 9

Ablageflächen verstellen 10

Zwischenboden verstellen 11

Beleuchtung auswechseln 11

Richtig lagern 12

Die Idealen Trinktemperaturen 12

Abtauen 12

Reinigen 12

Tipps fur Energie-Einsparung 13

Was tun wenn... Abhilfe bei Störungen 13

Garantie 15

Betriebsgeräusche 15

Français 17

Italiano 31

English 45

Espagñol 61

Portugués 75

Nederland 89

Sehr geehrte Kundin, sehr geehrter Kunde,

bevor Sie Ihr neues Kältegerät im Betriebnehmen,lesen Sieitte diese Gebrauchs-anweisung aufmerksam durch. Sie enthalt wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege des Gerätes.

Bewahren Sieitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Dieses Gerät ist ausschliesslich zur Lagerung von Wein bestimmt.

Sicherheitshinweise

Der Kühlschrank entspricht den anerkannten Regeln der Technik sowie der EG Richtlinie /EWG (Niederspannungsrichtlinie) ist SEV geprüft nach EMV Richtlinie 89/336/EWG und EN 55014.1993.

. Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen.
. Netzspannung 230V/50Hz.
. Dieses Gerät ist nicht zur Nutzung durch Personen mit verminderten körperlichen, sensorischen oder geistigen Fährigkeiten oder mangelnder Erfahrung und Kennnis bestimmt, ausser wenn sie durch eine für ihre Sicherheit verantwortliche Person betreffend Gebrauch des Gerätes überwacht oder instruiert werden.

Kinder sollen den beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.

. Benutzen Sie theses Gerät nur für Haushaltzwecke und wie es in der Gebrauchs-anweisung beschrieben ist.
. Haben Sie ein beschädigtes Gerät erhalten, setzen Sie sich sofort mit Ihrlem Lieferanten in Verbindung.
. Reparaturen und andere Eingriffe dürfen nur von einem Servicemonteur durchgeführrt werden.
. Beim Reinigen Stromzufuhr unterbrechen; Stecker rausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie am Kabel oder mit nassen Händen aus der Steckdose. Greifen Sie immer den Stecker undziehen ihn gerade aus der Steckdose.
. Dieses Gerät ist FCKW- und FKW-frei und enthalt das umweltfreundliche Kältemittel Isobutan (R600a) in geringen Mengen.
. Bei der Handhabung des Gerätes muss darauf geachtet werden, dass der Kältekreislauf nicht beschädigt wird. Soltte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zündquellen jeder Art zu vermeiden. Der Raum, in dem das Gerät steht, ist für eine Minute zu lüften.
. Ein Gerät mit beschädigtem Kreislauf darft nicht in Betrieb genommen werden.
. Im eingebauten Zustand ist darauf zu achten, dass die Be- und Entlüftungsöffnungen nicht abgedeckt oder zugestellt sind. Wird das Gerät zweckent fremdet,

falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für eventuelle Schäden übernommen werden. In diesen Fall entfallen Garantie oder weitere Haftungsansprüche.

. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundenservice oder ähnlich qualifiziertes Personal ersetzt werden, um eine Gefährung zu vermeiden.
. Warning: Keine elektrischen Geräte im Innenraum betreiben.

Entsorgung

Information zur Geräteverpackung

Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle verwendenten Verpackungsmaterialien sind umweltverträglich und wieder verwendbar.

Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden und sind folgendermaßen gekennzeichnet:

PE< für Polyäthylen, z.B. bei der äußeren Hülle und den Beuteln im Inneren.

PS< für geschäumtes Polystyrol, z.B. bei den Polsterteilen, grundsätzlich FCKWfrei.

Die Kartonteile werden aus Altpapier hergestellt und sollenn auch wieder zur Altpapiersammlung gegeben werden.

Entsorgung von Altgeräten

Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und – nach dem es eines Tages ausgedient hat – auch für Ihr neuen Gerät.

Warning! Ausgediente Altgeräteitte vor der Entsorgung unbrauchbar machen. Netzsteckerziehen,Netzkabel durchtrennen, eventuellvorhandene Schnapp- oder Riegelschlösser entfernen oder zerstoren.Dadurchverhindern Sie,dassichspielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.

Entsorgungshinweise:

. Das Gerätarf nicht mit dem Haus- oder Sperrmüll entsorgt werden.
. Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Geräterückseite, darf nicht beschädigt werden.
Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen

Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgendes Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling diesen Produkte erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Aufstellen

Aufstellort

Das Gerät soll in einem gut belüfteten und trockenen Raum stehen. Die Umgebungsstermeratur wird sich auf den Stromverbrauch und die einwandfrei Funktion des Gerätes aus.

Daher sollte das Gerät

. nicht direkter Sonneneinstrahlung ausgesetzt sein;
. nicht an Heizkörpern, geben einem Herd oder sonstigen Wärmequellen stehen;
. nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Die Klimaklasse finden Sie auf dem Typenschild, das sich oben rechts im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN	+10 bis +32°C
N	+16 bis +32°C
ST	+18 bis +38°C
T	+18 bis +43°C

Eine Erwärung des Kältegerätes ist durch ausreichenden Abstand und Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die ordnungsgemäße Beund Entlüftung des Kältegerätes muss gewährleistet sein.

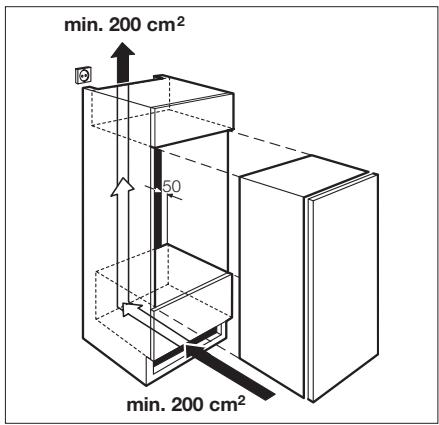

Das Kältegerät braucht Luft

Die Tur des Kuhlgerätes dichtet die Einbaunische weltgehend ab. Deshalb muss die Belüftung durch die Öffnung im Möbelsockel erfolgen. Die erwärmte Luft muss durch den Luftschacht an der Rückwand des Möbels nach oben abziehen konnen. Die Lüftungsquerschnitte sollen mindestens 200~cm^2 betragen.

Warning! Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen diese Lüftungsöffnungen nicht abgedeckt oder zugestellt werden.

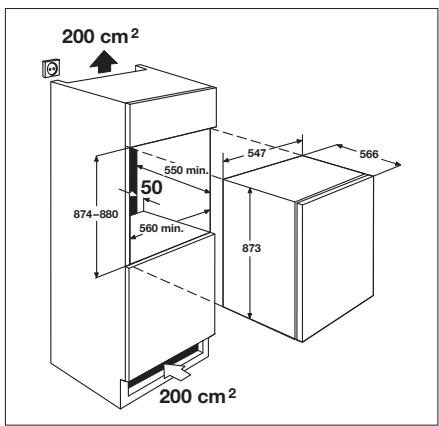

Einbau

Maßzeichnung

Prüfen Sieitte nach dem Einbau des Gerätes,insbesondere nach Turanschlagwechsel,ob die Turdichtung ringsum richtig abdichtet. Eine undichte Turdichtungkann zu verstärkter Kondensation und dadurch zu higherem Energieverbrauch führen (siehe auch Abschnitt „Hilfe bei Störungen").

Elektrischer Anschluss

Für den elektrischen Anschluss ist eine vorschrittsmäßig installierte Schutzkontakt-Steckdose erforderlich. Sie sollen so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist.

Die zum Anschluss des Gerätes nötige Schutzkontakt-Steckdose sollen sich links oder rechts darüber der Einbaunische befinden.

Die elektrische Absicherung muss mindestens 10/16 Ampere betragen. Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muss eine geeignete Maßnahme in der Elektroinstallation sicherstellen, dass das Gerät vom Netz getrennt werden kann (Sicherung, LS-Kontaktöffnungseweite von min. 3 mm).

Vor Inbetriebnahme am Typenschild des Gerätes überprüfen, ob Anschlussspannung und Stromart mit den Werten des Stromnetzes am Aufstellort übereinstimmen.

z.B. AC 220 ... 240 V 50 Hz oder

220…240V~ 50Hz

(d.h. 220 bis 240 Volt Wechselstrom, 50 Hertz)

Das Typenschild befindet sich oben rechts im Innenraum des Gerätes.

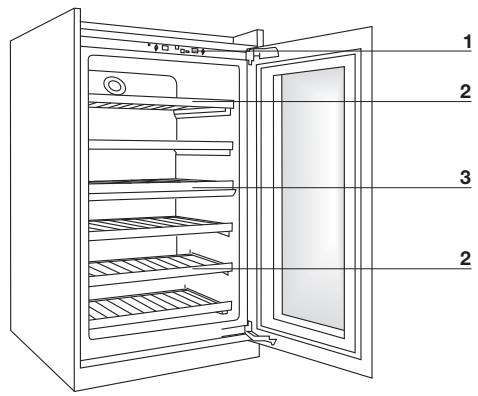

Gerätebeschreibung

1 Bedienteil
2 Ablageflächen (verstellbar)
3 Zwischenboden (verstellbar)

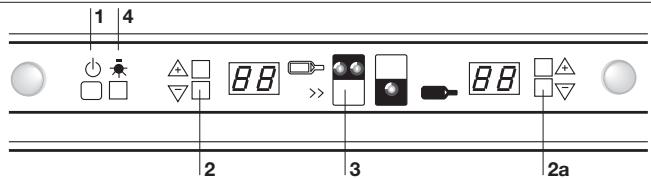

Bedienteil

1 Gerä ein-/ausschalten

Taste mind. 3 Sek. drucken

2 Temperaturwahl offen (5 bis 18^ einstellbar)

Empfehlung: 5-12°C (ideal für Weisswein, siehe auch Seite 11)

Taste 3 Sek. drücken → Anzeige blinkt

Die Temperatur kann schrittweise eingestellt werden.

2a Temperaturwahl unter (5 bis 18^ einstellbar)

Empfehlung: 12-18°C (ideal für Rotwein, siehe auch Seite 11)

Die eingestellte Temperatur in der unteren Zone muss immer gleich oderHighersein,alsdiejenigein deroberenZone.

3 Supercool

Taste 3 Sek. drücken → Die gelbe Kontrollampe leuchtet. Das Gerät kühlt die obere Zone während 24 Std. auf +5° C und danach automatisch nach der eingestillten Temperatur.

4 Innenbeleuchtung permanent eingeschaltet:

3 Sek. drucken ON

Innenbeleuchtung nur bei Türoffnung eingeschaltet:

3 Sek. drücken OFF

Wenn die Türe länger als 5 Minuten offen bleibt, ertönt ein akustischer Türalarm. Dieser kann durch kurzes Drücken einer beliebigen Taste abgestellt werden.

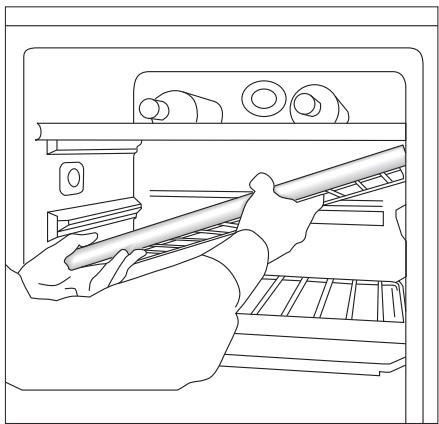

Ablageflächen verstellen

Die Ablageflächen sind hohenverstellbar.

Dazu die Ablagefläche nach vorne ziehen, türseitig anheiten und herausnehmen.

Das Einsetzen in einer anderen Höheitte in umgekehrter Reihenfolge vornehmen.

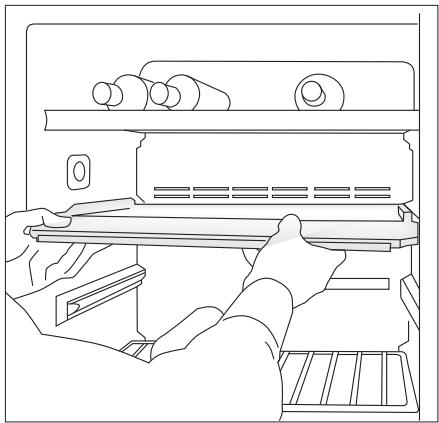

Zwischenboden verstellen

Der Zwischenboden kann 1 Position nach oben oder nach unter verstellt werden. Dazu aus Rückwand nach vorneziehen und türseitig anheiten.

Das Einsetzen in einer anderen Höheitte in umgekehrter Reihenfolge vormehmen. Beachten Sieitte, dass der hinterere Teil des Zwischenbodens in die davon vorgesehene Aussparung in der Rückwand eingeschoben wird.

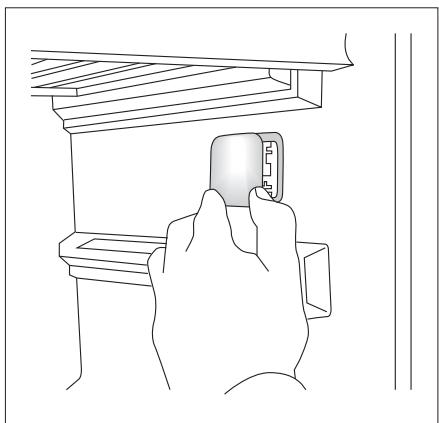

LED-Beleuchtung auswechseln

Klicken Sie die LED-Beleuchtung aus. Lösen Sie die Steckverbindung zur LED-Beleuchtung. Die neue LED-Beleuchtungitte in umgekehrter Reihenfolge einsetzen.

Hinweis: Verwenden Sieitte nur original LED-Beleuchtungen vom Hersteller.

Richtig lagern

Das Gerät verfügbar über 2 separates einstellbare Temperaturzonen (beide einstellbar von 5 bis 18^ C):

Oberes Fach WeiBwein, Champagner, Sekt, Rosewein

Unteres Fach Rotwein

Bitte beachten Sie, dass die eingestellte Temperatur im unteren Fach immer mindestens die gleiche oder eine höhere Temperatur, als diejenige im oberen Fach aufweisen muss.

Die idealen Trinktemperaturen*

6-8° Champagner, Schaumweine, Chasselas, Riesling, Sauvignon Blanc, jeune Chardonnays und Süssweine, alle Roséweine
8-10° Reife Chardonnays und Sauternes
13-15° Gamay, junge Merlots, junge Pinot Noir Weine
15-17° Junger Bordeaux, leichter Cabernet, Barbera, Merlot
16-18° Grosse Burgunder, Bordeaux, Italiener, Spanier, Kalifornier etc.
17-18° Barolo, Reciotto Amarone

(Die niedrigere Temperatur gilt jeweils für die einfacheren, die höhere für die komplexeren, qualitativ betteren Weine jeder Kategorie.)

• Quelle: Mövenpick

Abtauen

Der Kuhlraum taut automatisch ab

Das Abtauen des Verdampfers hinter der Rückwand des Kühlraums erfolgt automatisch. Das Tauwasser wird in der Ablaufrinne hinter der Rückwand des Kühlraumes aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor geleitet und Dort verdunstet.

Reinigung und Pflege

Aus hygienischen Gründen sollen das Geräteinnere, einschliesslich Innenausstattung, regelmäßig gereinigt werden.

Warning! Das Gerätarf während der Reinigung nicht am Stromnetz angeschlossen sein - Stromschlaggefahr! Vor Reinigungserbeiten Gerät abschalten und Netzsteckerziehen oder Sicherung abschalten bzw. herausdrehen.

Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen - Stromschlaggefahr! Heisser Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb besteht.

Achtung! Atherische Öle und organische Lösungsmittel konnen Kunststoffe angegeben, z.B. Saft und Säuren von Früchten und Butter sowie Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteilen in Kontakt brin-gen. Keine scheuernden Reinigungsmittel verwenden.

Tipps zur Energie

. Ausreichende Be- und Entlüftung des Gerätes gewährleisten. Lüftungsöffnungen niemals abdecken.
. Installieren Sie das Gerät möglichst nicht in der Höhe von Heizkörpern, Heizrohren oder Rauchabzügen und schützen Sie es möglichst vor direkter Sonneneinstrahlung.
. Halten Sie die Geräte turen möglichst kurz geöffnet. Je schneller Sie die Türen wieder schliessen, umso weniger Kälte gehen verloren.
. Achten Sie auf das vollständige, richtige Schliessen der Turen. Die Turdichtung muss am Kühlschrankrahmen gut anliegen.

Was tun, wenn...

Abhilfe bei Störungen

Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben konnen. Führn Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.

Warning! Reparaturen am Weinschrank * dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen * konnen erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an ihren Fachhändler oder an unseren Kundendienst.

Störung	Mögliche Ursache	Abhilfe
Gerät arbeitet nicht.	Gerät ist nicht eingechaltet.	Gerät einschalten.
	Netzstecker ist nicht eingesteckt oder lose.	Netzstecker einstecken.
	Sicherung hat ausgelösst oder ist defekt.	Sicherung überprüfen, gegebenenfalls erneuern.
	Steckdose ist defekt.	Störungen am Stromnetz behebt Ihr Elektrofachmann.
Die Kühraumtemperatur ist nicht ausreichend.	Temperatur ist nicht richtig eingestellt.	Bitte im Abschnitt «Inbetriebnahme» nach-sehen.
	Tür war länger Zeit geöffnet.	Tür nur so lange wie nötig geöffnet setzen.
	Das Gerät stehen darüber einer Wärmequelle.	Bitte im Abschnitt «Aufstellort» nachsehen.
Innenbeleuchting Funktioniert nicht.	LED ist defekt.	Bitte im Abschnitt «LED-Beleuchting» nachsehen.
Nach Änderung der Temperatureinstellungläuft der Kompressor nicht sofort an.	Dies ist normal, es liegt keine Störung vor.	Der Kompressor lauft nach einiger Zeit selbständig an.
Fehlermeldung F1 auf Bedienteil	Oberer Führer defekt.	Kundendienst anrufen.
Fehlermeldung F2 auf Bedienteil	Unterer Führer defekt.	Kundendienst anrufen.
Fehlermeldung F3 auf Bedienteil	Lüfter defekt.	Kundendienst anrufen.

Garantie

Die Garantie wird ab Lieferdatum des Gerätes an den Endverbraucher gewährt. Allfällige Mängel, die während der Garantiezeitriotz vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen dieser Garantie durch den Kundenservice behoben.

Nicht unter Garantie fallen

. Defekte durch Nichtbefolgen der Bedienungsanleitung oder unsachgemassen Gebrauch.
. Schadenersatzansprüche, die über unsere Garantieleistungen hinausgehen.
. Geräte, welche durch Dritte repariert wurden.

Betriebsergebnisse

Ganznormale Geräusche

Das Kühlen im Kühlschrank wird durch einen Kompressor (Kälteaggregat) erhölicht. Der Kompressor pumpt das Kältemittel durch das Kühlsystem. Dabei entstehen Betriebsgeräusche. Auch nach dem Ausschalten des Kompressors sind Gerausche durch Druck- und Temperaturunterschiede unvermeidbar.

Dieses Kuhlgerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kompressor und einem geräuschoptimierten Kältekreis ausgestattet.

Dennoch lassen sich bestimmte Gerausche nicht ganz vermeiden und sind in ihrer Lautstärke abhängig von der Kuhlgerätegrösse.

Unmittelbar nach dem Einsatz des Kompressors sind die Betriebsgeräusche am besten hörbar. Sie werden mit fortschreitender Betriebszeit leiser.

NichtnormaleGerausche

Meist entstehen ungewöhnliche Gerausche durch einen ungeeigneten Einbau. Das Kuhlgerät muss waagerecht und stabil aufgestellt bzw. eingebaut sein. Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen. Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren.

In offen den Kuchen oder bei in Raumteiler eingebauten Kuhlgeräten werden die normalen Betriebsgeräusaiche intensiver wahrgenommen. Dies ist jeder kein Mangel des Kuhlgerätes sondern bedingt durch die Architektur.

Stichwort	Ursache	Bemerkung
Brummen	Kälteaggregat	normales Arbeitsgeräusch des Kälteaggregates, Lautstärke abhängig von der Kuhlgerätegrösse
Surren	Ventilator	normales Betriebsgeräusch, durch Belüftung
Gurgeln	Kältekreislauf	normales Betriebsergebnisch, durch Strömung des Kältemittels im Kältekreis
Blubbern
Rauschen
Zischen	Kältekreislauf	normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer
Knacken	Kühlschrankgehäuse	normale, temperaturbedingte Spanningsdehnungen der Materialien, z.B. Kunststoffe, Isolation
