MANUALE UTENTE SWS98820L0 AEG-ELECTROLUX

Armadio climatizzato da incasso per vini

Avertenze di sicurezza / Norme 32

Smaltimento dell'imballaggio e degli appearechi dismessi 33

Posizionamento / Luogo d'installazione 34

Il vosto frigorifero ha bisogno di aria 35

Installazione 35

Collegamento elettrico 36

Descrizione dell'apparecchio 37

Allestamento interno 37

Pannello di controllo 37

Messa in funzione - regolare la temperatura, spegnere il frigorifero 37

Spostare i ripiani 38

Spostare la mensola 39

Sostituire la lampada dell'illuminazione 39

Corretta disposizione del carico 40

Le temperature ideali per il vino 40

Sbrinamento 40

Pulizia 40

Consigli per il risparmio energetico 41

Se qualcosa non va... Soluzione di guasti 41

Garanzia 43

Rumori di funzionamento 43

Gentile Client!

Prima diMETTAREinfunzioneilvostronuofofrigoriferovi preghiamo dieleggereattendamentelepresentiistruzioni perl'uso.Essecontengonoimportantiinformazioniperl'uso sicuro nonché per un's installatione manutenzione corrette del vostro apparecchio. Ilpresentelibrettodeveseessereconservato persuccessiveconsultazioni e segnatoaglieventuali futuri proprietari dell'apparecchio.

Questo apparecchio è adatto esclusivamente al deposito di vino.

Avverenze di sicurezza

Questo frigorifero è stato costruito nel rispetto delle norme tecniche riconosciuti ed è conforme alla Direttiva Comunitaria 73/23/CEE (Bassa Tensione). Inoltre è stato collaudato SEV secondo la Direttiva sulla compatibilità Elettromagnetica 89/ 336/ CEE e secondo EN 55014.1993.

. La protezione contro le scariche elettriche deve essere assicurata dall'inistatatore.
. Tensione di rete: 230 V/50 Hz
. Non è previsto l'uso del presente apparecchio da parte di persona con ridotte capacità fisiche, sensoriali e intellettuali oppure con insufficienti conoscenze e/o scarsa esperienza, a meno che queste personne non vengano sorvegliate o istruite da un responsable per la loro sicurezza per quanto riguarda l'utilizzo dell'apparecchio.

Prestare attenzione ai bambini per assicurare che non possano giocare con l'apparecchio.

. Il frigorifero è previsto esclusivamente per un uso domestico, conforme a quanto significato nelle istruzioni per l'uso.
. Qualora l'apparecchiatura al ricevimento risultasse danneggiata, vi preghiamo di rivolgervi immediatamente al vostro fornitore.
Eventuali riparazioni e altri tipi di interventi devono essere effettuati escludamente da un installatore dell'Assistenza Tecnica.
Per pulire il frigorifero, scollegare l'alimentazione elettrica: togliere la spina alla presa di corrente, oppure spegnere l'interruttore di sicurezza. Non togliere mai la spina alla presa con le mani bagnate oppure tirando il cavo dell'alimentazione. Afferrare sempre la spina ed estrarla alla presa tirando in senso orizzontale.
. Questo appeareccchio è esente da FCKW e FKW e contiene il refrigerante ecologico isobutano (R600a) in quantità ridotta.
. Maneggiando l'apparecchio bisogna prestare attenzione affinché non venga danneggiato il circuito refrigerante. Se nonostante tutte la cautela il circuito refrigerante dovesse essere danneggiato, bisogna evitare fiamme aperte e scintille di qualunque tipo nel luogo d'installazione. Aerare l'ambiente, nel quale è installato l'apparecchio, per alcuni minuti.

. É vietato mettere in funzione l'apparecchio con il circuito refrigerante danneggiato.
Assicurare che le aperture di ventilazione e aerazione non siano coperte oppure ostruite, quando l'apparecchiatura è incassato. Il produttore declina agli responsabilità per eventuali danni derivanti da un uso non previsto ed errato dell'apparecchio, nonché per riparazioni non eseguite a regola d'arte. In questi casi decadono tutti i diritti di garanzia e altre pretese di responsabilità.
. Se il cavo d'allacciamento dell'apparecchio risultasse danneggiato, è necessario rivolgersi al produttore, al Servizio di Assistenza Tecnica oppure ad altri personale qualificato per la sostuzione, per non incorrere in rischi.
. Attenzione! Non far funzionare apparetti elettrici all'interno del frigorifero!

Smaltimento

Informazioni riguardanti l'imballaggio

Smaltire i materiali d'imballaggio in modo appropriato. Tutti i materiali utilizzati per d'imballaggio sono ecologici e quindi riciclabili.

Informazioni riguardanti i materiali

Anche i materiali sintetici possono essere riciclati e sono perciò identificati dalle seguenti sigle:

PE< per polietilene, p. es. l'involucro esterno e i sacchetti all'interno

PS< per polistirolo espanso, p. es. per le parti di imbottitura. In linea di massima il polistirolo è esente da FCKW.

Le parti in cartone vengono prodotte con carta riciclata e dovrebbero essere smaltite di nuovo con la carta straccia.

Smaltimento delle apparecchiature dimesse

Per salvaguardare l'ambiente è necessario che i frigoriferi vengano smaltiti correttamente. Questo vale sia per il,vostro appearechio vecchio sia,un giorno quando avravinito il suo ciclo vitale,per quello nuovo.

Attenzione! Renderere gli apparecchi dismessi inutilizzabili prima di smaltirli: togliere la spina, tagliare il cavo e rimuovere o distruggere eventuali serrature a catenaccio o a scatto. In quello modo si evita che i bambini, giocando, possano accidentallymente chiudersi nell'apparecchiatura (pericolo di soffocamento!) o rischiare in quale altra maniera la loro vita.

Avverenze per lo smaltimento:

L'apparecchiatura non può essere smaltita come rifiuto domestico o rifiuto ingombrante.

. Non danneggiare il circuito refrigerante, in modo particulare lo scambiatore di calore sul retro dell'apparecchiatura.
Il significato sul prodotto o sull'imballo indica che la presente apparecchiatura non può essere trattata come normale rifiuto domestico, ma deve essere segnata ad un centro di raccolta specializzato per il risciclaggio di apparecchiature elettriche ed elettroniche. Grazie al corretto smaltimento del prodotto date il vostro contributo per salvaguardare l'ambiente e la salute dei nostri concittadini, che和其他i potrebbero essere compromisesi. Ulteriioni informazioni sul risciclaggio del frigorifero vengono fornite dalle autorità comunali, dal servizio locale di smaltimento dei rifiuti oppure dal negotio, presso il quale avete acquistato il prodotto.

Posizionamento

Luogo d'installazione

L'apparecchiatura deve essere installata in un luogo asciutto e ben aerato. La tempe- ratura dell'ambiente influisce sul consumo energetico e sul buon funzionamento del frigorifero.

Per quello motivo l'apparecchiatura

. nonuve essere espostadirettamente ai raggi solari;
non deve essere installata vicino a termosifoni, stufe da riscaldamento o altre fonti di calore;
. delve essere collocata in un luogo con una temperatura d'ambiente conforme alla classe di appartenenza, per la quale è stata concepita.

La classe di apparomenza è riportata sulla targa matricola, che si trova all'interno del frigorifero, in alto a destra.

La tabella sottostante indica quale temperatura dell'ambiente corrisponde a quale classe di apparitenenza:

Classe di apparitenenza	per temperature dell'ambiente
SN	da +10 a +32°C
N	da +16 a +32°C
ST	da +18 a +38°C
T	da +18 a +43°C

Per assicurare una corretta ventilazione e prevenire il surriscaldamento dell'apparecchiatura, bisogna prevedere uno spazio sufficiente per l'asperazione o applicare una piatra d'isolamento termico.

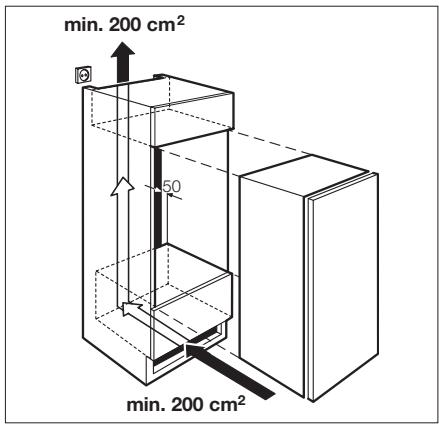

Il vostro frigorifero ha bisogno di aria

La porta del frigorifero copre in gran parte la nicchia di incasso. Per quello motivo l'airazione deve essere assicurata dall'apertura nella zoccolo del mobile. L'aria riscaldata deve poter defluireattraverso la fessura d'aria sul retro del mobile verso l'alto. Le sezioni d'airazione devono essere di almeno 200~cm^2

Attenzione! Per assicurare una corretta ventilazione, tali aperture di ventilazione non devono essere coperte e devono essere tenute libere da agli ostruzione.

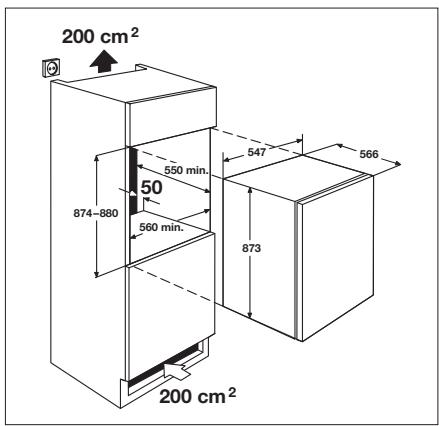

Incasso

Disegno quotato

Assicuratevi après l'incasso dell'apparecchiatura, soprattutto se fosse stata invertita la posizione della porta, che la guarnizione sia stagna. Una tenuta non appropriata della porta cui lo comportare un aumento della condensa e quando un magiore consumo di energia (vedianche capitolo "Soluzione di guasti").

Collegamento elettrico

Per l'allacciameto elettrico delve essere disponibile una presa con messa a terra installata secondo le norme vigenti. Dovrebbe essere posizionata in modo tale che sua possibile estrarre la spina.

La presa con messa a terra necessaria per l'allacciamento dell'apparecchiatura dovrebbe essere collocata a sinistra o a destra della nicchia d'incasso.

La protezione elettrica deve essere di almeno 10/16 Ampere. Qualora la presa, ad apparecchiatura incassata, non fosse accessibile, bisogna prevedere un dispositivo adeguato nell'installazione elettrica che consenta di scollegare l'apparecchio alla rete (interruptore di sicurezza, distanza di aperture dei contatti: almeno 3 mm).

Prima della messa in funzione verificare sulla targa matricola dell'apparecchiatura che la tensione e il tipo di corrente corrispondano ai valori della rete presente sul luogo d'installazione.

p.es. AC 220 ... 240 V 50 Hz oppure

220…240V~ 50 Hz

(vale a dire da 220 a 240 Volt di corrente alternata, 50 Hertz)

La targa matricola si trovava all'interno dell'apparecchiatura, in alto a destra.

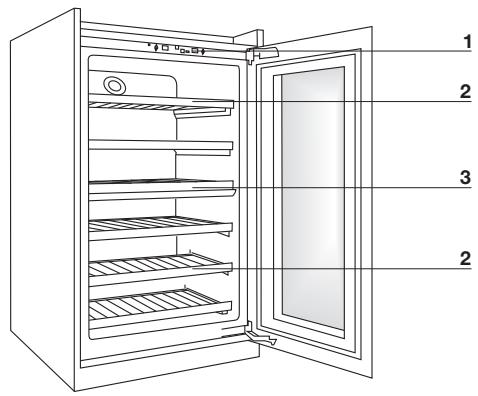

Descrizione dell'apparecchiatura

1 Pannello di controllo
2 Ripiani (regolabili)
3 Mensola (regolabile)

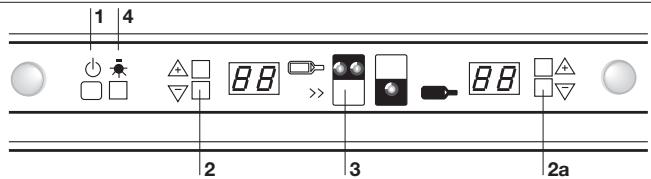

Pannello di controllo

1 Accensione / spegnimento dell'apparecchio Premere il tasting per 3 secondi
2 Selezione delle temperatura reparto superiore (regolabile da 5 a 18^ ) Consigliato: 5 - 12^ (ideale per vino bianco, vedi pag. 11) Premere il tasto per 3 secondi l'indicazione lampeggia La temperature più essere regolata gradualmente.
2a Selezione delle temperatura reparto inferiore (regolabile da 5 a 18^ C) Consigliato: 12 - 18^ (ideale per vino rossso, vedi pag. 11) La temperature impostata nel reparto inferiore deve essere uguale o più alta di quella del reparto superiore.

3 Supercool

Premere il tasting per 3 secondi la spia gialla si accende.

Il reparto superiore viene raffreddato nel giro di 24 ore a +5^ C e

in seguito automaticamente in base alla temperatura impostata.

4 Illuminazione interna sempre accesa:

premere per 3 secondi ON

Illuminatione interna accesa solo all'apertura della porta:

premere per 3 secondi OFF

Se la porta rimane aperta per più di 5 minuti, si attiva un allarme acustico.

Per disattivarloISTA premere brevamente un qualsiasti tasto.

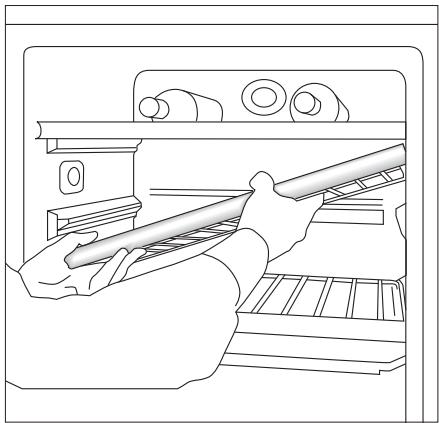

Spostare i ripiani

I ripiani possono essere regolati in altezza.

Per fare ciò, tirare il ripiano verso di voi, alzarlo dal lato della porta ed estrarlo.

Per riposizionarlo ad un'altezza diversa, procedere nell'ordine inverso.

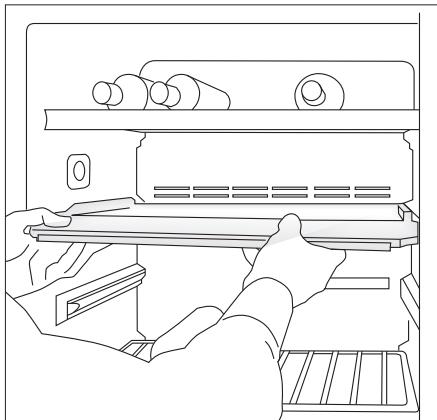

Spostare la mensola

La mensola può essere spostata di una posizione più in alto o in basso.

Per fare ciò, estrarla alla parete posteriore, tirarla verso di voi e sollevarla dal lato della porta.

Per riposizionarla all'altezza desiderata, procedere in ordine inverso.

Controllare che la parte posteriore della mensola sia stata inserita bene nella fessura predisposta sulla parete posteriore.

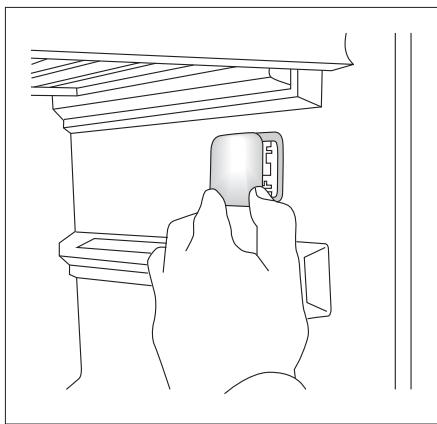

Sostituire la lampada dell'illuminazione

Sganciare la copertura della lampadina. Allentare il collegamento a spina con la lampadina dell'illuminazione. Inserire la nuova lampadina procedendo in ordine inverso.

Avvertenza! Utilizzate solo lampadine originali del produttore!

Corretta disposizione del carico

L'apparecchiatura dispone di due zone di temperatura regolabili separatamente (impostabili ambedue da 5^ C a 18^ C):

reparto superiore vino bianco, champagne, spumante, vino rosato
reparto inferiore vino rosso

Tenete conta che la temperatura impostata nel reparto inferiore deve essere almeno uguale o più alta di quella del reparto superiore.

Temperature ideali per i vini*

6-8°	Champagne, spumanti, Chasselas, Riesling, Sauvignon Blanc, Chardonnay giovane e vini dolci, tutti i vini rosati
8-10°	Chardonnay maturi e Sauternes
13-15°	Gamay, Merlot giovani, Pinot Noir giovani
15-17°	Bordeaux giovane, Cabernet leggero, Barbera, Merlot
16-18°	Burgunder maturo, Bordeaux, vini italiani, spagnoli e californiani, ecc.
17-18°	Barolo, Reciotto, Amarone

(La temperatura più bassa vale per i vini più semplici, quella più alta per i vini più raffinati e di qualità superiore delle singole categorie)

• Fonte: Mövenpick

Sbrinamento

Lo sbramento del vano frigorifero aviene automaticamente

Lo sbrinamento dell'evaporatore sulla parete posteriore del vano frigorifero avviene in modo automatico. L'acqua derivante dallo sbrinamento viene raccolta in una canale di scarico sul retro del vano frigorifero e condottaattraverso il foro di scarico nella bacinella di raccolta sul compressore, dove evapora.

Pulizia e manutenzione

Per motivi igienici bisogna provedere periodicamente ad una pulizia dell'intero del frigorifero, compresi i ripiani e gli accessori.

Avvertenza! Prima di iniziare la pulizia, scollegare l'apparecchiatura alla rete elettrica - pericolodi scosse elettriche! Prima degli interventi di manutenzione spegnere l'apparecchiatura e scollegare il cavo d'alimentazione oppure spegnere o svitare l'interruttore di sicurezza.

Non utilizzato mai dispositivi a vapore per pulire l'apparecchiatura. L'umidità potrebbe penetrare nelle parti elettriche -> rischio di scosse elettriche! Il vapore caldo potrebbe inoltre danneggiare le parti in plastica. L'apparecchiatura deve essere ben asciutta prima di metterla di nuovo in funzione.

Attenzione! Oli essentiali e solventi organici, quali per esempio succhi e acidi di frutta, burro e detergenti contenti acido acetico, posso lo attaccare le parti in plastica. Evitare il contatto di tali sostanze con le componenti dell'apparecchiatura! Non utilizzato detergenti abrasivi!

Consigli per il risparmio energetico

Assicurare una corretta ventilazione attorno all'apparecchiatura. Non copire mai le aperture d'airazione!
. Non collocare l'apparecchio vicino a fonti di calore, tubi del riscaldamento o fuoriuscite di fumi e tenere al riparo dai raggi diretti del sole.
. Apriré le porte dell'apparecchio solo per il tempo strettamente necessario. Più rapidamente vengono chiuse le porte, meno si disperse il fresco dell'interno.
. Accertarsi che le porte siano completeness chiuse. La porta deve aderire perfettamente al telao del frigorifero.

Se qualcosa non va...

Solutione di guasti

Può capitare che un guasto sia in realtà dovuto ad un piccolo inconvenientile che siete in grado di rimuovere voi stessi, segundo leindicazioni di seguito riportate. Asteneteviuttavia da agli altri intervento, qualora le informazioni qui fornite non servissero nel caso concreto a risolverve il problema.

Avvertenza! Gli interventi di riparazione del frigorifero per vini devono essere eseguita da personale qualificato. Riparazioni non eseguite a regola d'arte aumento notevolmente il rischio per l'utente. Per le riparazioni rivolgetevi al sostro negotiante oppure al nostro Centro di Assistenza Tecnica.

Inconveniente	Possible causa	Soluzione
L'apparecchiatura non funziona.	L'apparecchiatura non è accesa.	Accendere l'apparecchiatura.
	La spina non è insertita bene nella presa.	Inserire la spina.
	È intervenuto l'interruttore di sicurezza oppure è difettoso.	Controllare ed eventualmente sostituire l'interruttore di sicurezza.
	La presa è difettosa.	I guasti alla rete elettrica devono essere riparati dal vostro elettricista di fiducia.
La temperature nel frigorifero è troppo alta.	La temperature non è stata impostata correttamente.	Controllare nel capitolo "Messa in funzione".
	La porta è rimasta aperta per un tempo prolongato.	Aprire la porta solo lo stretto necessario.
	L'apparecchiatura è stata collocata vicino a una fonte di calore.	Controllare nel capitolo "Luogo di installment".
L'illuminazione interna non funziona.	Il LED è difettoso.	Controllare nel capitolo "Illuminazione".
Dopo aver modificato la temperature, il compres-sore non parte subito.	È normale; non c'è nas-sun inconvenientile.	Dopo un po' di tempo il compressore si avvia automaticamente.
Messaggio d'orrore F1 sul display	Il sensore superiore è difettoso.	Chiamare I'Assistenza.
Messaggio d'orrore F2 sul display	Il sensore inferiore è difet-toso.	Chiamare I'Assistenza.
Messaggio d'orrore F3 sul display	La ventola è difettosa.	Chiamare I'Assistenza.

Garanzia

La garanzia inizia con la data di consegnata dell'apparecchio all'utente finale. Eventuali difetti che dovessero manifestarsi durante il periodo di garanzia nonostante l'uso previsto e corretto dell'apparecchio e che siano imputabili ad un difetto di fabbricazione o del materiale, saranno rimossi nell'ambito delle presente garanzia dal Centro di Assistenza Tecnica.

Sono esclusi alla garanzia:

. eventuali difetti dovuti alla non osservanza delle presenti istruzioni per
I'uso o ad un uso improprio
. richieste di risarcimento per anni non inclusi nella garanzia
. appearecchi che sono stati riparati da terzi

Rumori di funzionamento

Rumori del tutto normali

Il raffreddamento nel frigorifero è assicurato da un compressore (generatore del freddo). Il compressore pompa il refrigerante attaverno il systema di refrigerazione. Questo processo è inevitabilmente accompagnato da rumori, che continuano anche dopo lo spegnimento del compressore a causa delle variazioni di pressione e temperatura.

Il presente impianto frigorifero è stato concepito secondo lo stato attuale della的技术ica ed è stato dotato di un compressore molto silenzioso e di un circuito refrigerante ottimizzato dal punto di vista della rumorosità.

Ciononostante non è possibile evitare completamente alcuni rumori, la cui intensità dipende alla dimensione del frigorifero.

Tali rumori di funzionamento sono udibili maggiornente subito dopo l'accensione del compressore e perdono d'intensità nel corso del funzionamento.

Rumori anomali

Rumori anomali sono da imputare normalmente ad un'installazione non adeguata. Il frigorifero deve essere installato o incassato orizzontalmente e deve risultare ben stabile.

Le tubazioni non devono essere assolutamente a lavoro con pareti o con altri mobili, e non devono toccarsi tra di loro.

In cucine aperte oppure in presenza di frigoriferi insertiti in pareti divisorie dell'ambiente, i normali rumori di funzionamento vengono avvertiti più intensamente. Questo non costituisce un difetto del frigorifero, ma è semplicitamente dovuto alle circostanze architettoniche.

Anomalia	Causa	Annotazione
"Borbottio"	Generatore del freddo	Normale rumore di funzionamento del generatore del freddo; l'intensità dipende dalla dimensione del frigorifero
Ronzio	Ventilatore	Normale rumore di funzionamento dovuto alla ventilazione
Gorgoglio Fruscio	Circuito refrigerante	Normale rumore di funzionamento dovuto al passaggio del refrigerante nel circuitto refrigerante
Fischio	Circuito refrigerante	Normale rumore di funzionamento dovuto all'iniezione del refrigerante nell'evaporatore
Scricchiolio	Cassa del frigorifero	Dilatazioni normali dei materiali dovute alla temperatura, p. es. del materiale sintetico e di quello isolante
