FOIRE AUX QUESTIONS - ENL60710S AEG-ELECTROLUX

Comment régler la température du réfrigérateur AEG-ELECTROLUX ENL60710S ?

Vous pouvez régler la température en utilisant le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de température pour régler la température souhaitée entre 2°C et 8°C.

Que faire si le réfrigérateur ne refroidit pas suffisamment ?

Vérifiez que la porte du réfrigérateur est bien fermée et que les joints sont en bon état. Assurez-vous également que le réfrigérateur n'est pas surchargé et qu'il y a une bonne circulation d'air à l'intérieur.

Comment dégivrer le réfrigérateur AEG-ELECTROLUX ENL60710S ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes en dessous pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Pourquoi le réfrigérateur émet-il un bruit étrange ?

Des bruits peuvent être normaux, mais si vous entendez des cliquetis ou des bourdonnements forts, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le ventilateur.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur, puis utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. Évitez les produits abrasifs qui pourraient endommager le revêtement.

Où se trouve le filtre à eau sur le modèle AEG-ELECTROLUX ENL60710S ?

Le filtre à eau est généralement situé à l'intérieur du réfrigérateur, près du module de distribution d'eau ou dans le compartiment du bas. Consultez le manuel d'utilisation pour des instructions spécifiques.

Comment réinitialiser le réfrigérateur après une coupure de courant ?

Après une coupure de courant, le réfrigérateur devrait se réinitialiser automatiquement. Si ce n'est pas le cas, débranchez-le pendant quelques minutes, puis rebranchez-le.

Que faire si l'écran de contrôle ne s'allume pas ?

Vérifiez que le réfrigérateur est correctement branché et que la prise fonctionne. Si l'écran ne s'allume toujours pas, contactez le service client.

MODE D'EMPLOI ENL60710S AEG-ELECTROLUX

À LITRE IMPÉRATIFEMENT POUR VOTRE SÉCURITÉ! 95

Guide d'installation 98

Panneau de commande 99

Contrôle de la température 100

Remplacement des ampoules d'éclairage interne 101

Utilisation des équipements intérieurs __ 102

Zone froide « magique » (Option)_104

Utilisation du Distributeur 104

Utilisation de la fabrique de glace automatique 105

Entretien et nettoyage 106

Avant d'appeler un technicien... 108

Une anomalie ? Ne vous inquiétez pas. Voici la réponse 109

Préparation à l'installation_ 110

Si le réfrigerateur ne passe pas par l'embrasure de la porte, procédez comme suit_ 113

Mise en niveau du réfrigérateur et ajustement des portes (si nécessaire) 114

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'union européenne et aux autres pays européens disposant de systèmes de tri sélectif)

Ce symbole, apposé sur le produit ou sur son emballage, indique que cet article ne doit pas être traité avec les déchets ménagers.

Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé.

Le recyclage des matériaux aidera à conserver les ressources naturelles.

Veuillez donc ne pas jeter votre équipement électrique et électronique usagé avec vos déchets ménagers.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Consignes de sécurité

Cet équipement contient une certaine quantité de gaz réfrigérant isobutane (R600a), un gaz naturel compatible avec l'environnement qui, cependant, est combustible, voire explosif. Des précautions doivent être prises pendant le transport et l'installation pour éviter la détérioration du circuit de refroidissement, car le gaz, en s'échappant, peut s'enflammer ou causer des dommages aux yeux.

Si une fuite est détectée, évitez absolument toute flamme ou autres sources de chaleur et aérez le local où se trouve le réfrigérateur pendant plusieurs minutes.

• Pour éviter un mélange explosif en cas de fuite de gaz, le volume de la pièce dans laquelle se trouve l'appareil doit être proportionnel à la quantité de gaz contenu,

Dans les proportions suivantes : 1m³ d'air pour 8 g de gaz R600a. La quantité de gaz dans l'appareil figure sur la plaque signalétique à l'intérieur du réfrigerateur.

• Ne mettez jamais en marche un appareil représentant des signes d'endommagements. En cas de doute, consultez votre vendeur ou réparateur.

Conformité à la règlementation rohs (2002/95/ce)

Ce produit est conforme aux exigences de la norme RoHS concernant les équipements électriques et électroniques pour les substances suivantes : plomb, cadmium, mercure, chrome hexavalent, chromium, Polybromo biphenyl (PBB) et Polybromo Diphényléther (PBDE).

Lisez attentivement et complètement ces précautions de sécurité avant de mettre en service l'appareil. Veuillez conserver ce guide d'utilisation pour vous y référer dans le futur.

! Avertissement ! Indique un risque de danger de mort ou de blessure grave. Attention! Indique un risque de blessure corporelle ou d'endommagement de l'appareil.

Autres symboles

NE PAS enlever ni démonter !

À NE PAS FAIRE...

Débrancher de la prise secteur !

Attention!

• Si le cordon secteur est endommagé, il doit être remplacé par un cordon d'origine. L'opération doit être effectuée par un technicien qualifié du service après-vente pour éviter tout choc électrique.
• L'appareil doit être positionné de manière à ce que la prise reste accessible.

Avertissement

Ne laissez jamais le réfrigérateur lui-même ni d'autres objets (lourds) écraser le cordon d'alimentation. Ne tordez pas exagérément le cordon d'alimentation.

Si le cordon d'alimentation est endommagé ou dénudé, il peut provoquer un incendie ou un choc électrique.

Ne branchez pas plusieurs appareils sur une même prise murale.

Risque de surchauffe et d'incendie. Utilisez une prise de terre réservée au réfrigérateur.

Ne manipulez jamais le cordon d'alimentation avec les mains humides.

Risque de choc électrique.

N'utilisez jamais un cordon ni une fiche électrique endommagés. Ne branchez pas le réfrigérateur sur une prise murale mal fixée.

Risque d'incendie, de choc électrique ou de blessure grave.

Reliez le réfrigerateur à la terre. Vérifiez que la prise murale est reliée à la terre.

Risque de choc électrique.

Ne tirez jamais sur le fil pour débrancher le réfrigerateur. Saisissez fermement sa fiche électrique et tirez-la.

Branchez la fiche dans la prise murale de telle sorte que le cordon soit orienté vers le bas.

S'il est orienté vers le haut, il risque d'être tordu exagérément ou endommagé, ce qui peut provoquer un court-circuit électrique ou un incendie.

Évitez d'installer le réfrigérateur sur un sol mouillé ou dans une pièce très humide.

Il risque d'être moins bien isolé, ce qui peut provoquer un choc électrique.

Avertissement
	Ne faites jamais passer le cordon d'alimentation au-dessus d'un apparil de chauffage et ne le mettez pas en contact avec un apparil de chauffage. Le cordon risque d'être endommagé et de provoquer un choc électric.	Vérifiez qu'il n'y a pas de jeu dans la fiche branchée dans la prise murale. Elle risque d'être moins bien isolée et de provoquer un choc électric.
	Ne versez ni ne pulvervisiez jamais d'eau dans le réfrigérateur (ni à l'intérieur, ni à l'extérieur). Il risque d'être moins bien isolé et de provoquer un choc électric.	Ne placez jamais de recipients contenant de l'eau ni aucun autre liquide sur le dessus du réfrigérateur. De l'eau risque de tomber dans le réfrigérateur et de provoquer un choc électric ou de l'endommager.
	Ne laissez pas les enfants se suspendre aux portes du réfrigérateur. Il risque de tomber sur eux et de les blesser.	Ne déplacez ni ne retirez jamais les étagères ni les compartments s'ils contiennent des alimentés ou des recipients. Des recipients lourds (en verre, en métal, etc.) risquent de tomber et de vous blesser, ou de casser les étagères en verre ou d'autres éléments intéérieurs.
	Neréparez, démonze ou modifiez jamais le réfrigérateur yours même. Risque de blessure corporelle ou d'endommagement de l'appareil. Toute intervention doit être effectue par une personne qualifiée.	Ne stockez ni gaz ni liquides inflammables dans le réfrigérateur.
	N'utilise jamais de gaz inflammables, de benzène, d'essence ni d'aérosol à proximité du réfrigérateur. Risque d'accordie, d'explosion ou de blessure corporelle.	Si une fuite de gaz est detectée près du réfrigérateur ou dans la cuisine, ventilé immeditatement lapiece sans toucher la fiche électrique ni le réfrigérateur.
	Ne placez ni Médicaments ni échantillons d'analyse nécessitant un contrôle de température strict dans le réfrigérateur.	Ne passez jamais les doigs ou les mains sous le réfrigérateur, et plus particulièrement à l'arrête de l'appareil. Vous risqueriez de vous blesser sur les bords coupants des tôles ou de recevoir un choc électric.
	Ne remplacez pas le fusible ni l'ampoule d'éclairage vous-même. Faites appel à un techniquien.	Si le cordon secteur est coupé ou endommagé, appelez le service après-vente immidiatement.
	Lors de la mise au rebut du réfrigérateur, enlevez le joint des portes. Un enfant peut rester coincé et sétouffer dans un réfrigérateur abandonné. Respectez cette consigne, même si le réfrigérateur ne doit rester entreposé que quelques jours.
ATTENTION
0	Débranchez le réfrigérateur quand il ne doit pas été utilisé pendant une période prolongée.
	Ne consommez jamais d'aliments avariés ou déterminrés. Les alimentés conservés pendant une période prolongée peuvent être avariés ou déterminrés.
1	Pour déplacer le réfrigérateur couché ou incliné, faites appel à au moins deux personnes pour le tenir (l'une pour tenir les poignées arrrière du haut, l'autre pour tenir celle du bas). Le réfrigérateur risque de glisser et de tomber s'il est maintainu par un autre endroit.

Guide d'installation

Lisez attentivement ces précautions de sécurité avant d'utiliser l'appareil et respectez-les pour votre sécurité.

Précautions d'installation et de branchement

Afin de prévenir les risques d'incendie, de choc électrique ou de fuite :

1. Ne placez jamais le réfrigerateur sur un sol humide ou mouillé ou à un emplacement où de l'eau risque de s'accumuler facilement.
2. Vérifiez les points suivants avant de brancher le réfrigérateur.

Utilisez impérativement une prise murale reliée à la terre pour brancher le réfrigérateur. - Ne branchez pas le réfrigérateur avec d'autres appareils sur la même prise.

1. N'utilisez pas de prise adaptateur ni de rallonge.
2. Ne laissez pas d'appareils lourds écraser le cordon d'alimentation.
3. Si un bruit étrange, une forte odeur chimique, une fumée, etc. s'échappent du réfrigerateur après son branchement, débranchez-le immédiatement et appelez un technicien ELECTROLUX.
4. Attendez environ 5 minutes avant de rebrancher l'appareil afin de ne pas endommager le compresseur ni ses autres composants électriques.
5. Attendez 2 à 3 heures que l'intérieur soit suffisamment froid après le premier branchement pour placer des aliments dans le réfrigérateur. (Une odeur de plastique peut se manifester lorsque le réfrigérateur fonctionne pour la première fois après avoir été branché. Cette odeur s'estompe au fur et à mesure que le réfrigérateur fonctionne et que les portes sont ouvertes et fermées.)

Précautions d'utilisation

Pour prévenir les risques de blessure corporelle, d'incendie, de choc électrique, etc., lisez attentivement ce guide d'utilisation et conservez-le à proximité pour une référence future.

Accessoires

Boîtier de filtration

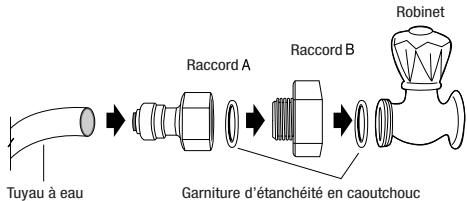

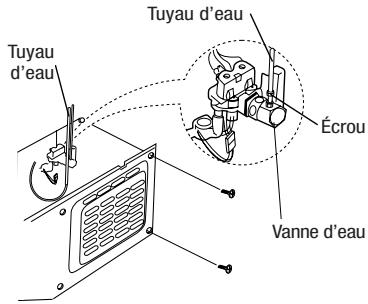

Kit d'alimentation en eau

Guide d'utilisation

Six mois après la première utilisation, le voyant « CHANGE FILTER » s'allume.

Après avoir remplacé le filtre, il faut réinitialiser le compteur. Pour cela :

1. Appuyez sur le bouton

1. Appuyez sur le bouton

pendant 3 secondes

jusqu'à ce que le voyant s'éteigne.

En jouant, les enfants peuvent appuyer sur n'importe quelle touche du panneau de commande, ce qui peut provoquer un dérèglement de l'appareil.

• Pour éviter cela, appuyez sur « LOCK ». Les commandes sont bloquées et les réglages précédents sont conservés.
• Appuyez sur « LOCK » pendant plus de 3 secondes pour débloquer l'ordinateur.

Vous pouvez désisir EAU, GLACE PILEE, GLACON et VERROUILAGE FABRIQUE DE GLACE.

Le levier correspondant est alors allumé.

Appuyez doucement sur le levier du distributeur avec votre verre, et la glace arrivera au bout de 1 à 2 secondes.

• Si vous placez votre verre trop bas, l'eau ou les glaçons peuvent tomber à côté ou éclabousser.
• Un bruit se fait entendre environ 2 secondes après l'arrivée de la glace lors de la fermeture de la vanne. Ceci est tout à fait normal.
• Attendez 2 à 3 secondes et appuyez à nouveau sur le levier pour obtenir un complément d'eau ou de glace.

Pendant le nettoyage de la réserve de glace ou lors d'une non-utilisation prolongée, enlevez les glaçons et appuyez sur le bouton pour stopper la production de glace.

Remarque! L'éclairage intérieur du réfrigerateur s'éteint lorsque les portes sont ouvertes depuis plus de 10 minutes.

• Quand la porte du congélateur ou du réfrigerateur est ouverte depuis plus d'une minute, l'alarme de la porte retentit pendant 5 minutes avec un intervalle d'1 minute.

Contrôle de la température

Quand le réfrigérateur est branché pour la première fois, le mode de température est réglé sur Middle (Milieu).

1 1 1 1 1 1

1 1

Compartment concélateur

Une pression sur le bouton (Rég. CONG.) modifie la température comme indiqué sur le schéma ci-dessous.

• Changement de température séquentiel

Congélation accélérée...

Pour accélérer la congélation, appuyez sur le bouton SUPER (SUPER CONG.)

L'icône « QUICK » (RAPIDE)

s'allume et le mode s'enclenche. Appuyez une nouvelle fois sur le bouton pour arrêter ce mode.

Compartment réfrigérateur

Une pression sur le bouton (REG. RÉFR.) modifie la température comme indiqué sur le schéma ci-dessous.

• Changement de température séquentiel

Refroidissement et réfrigération accélérés

Pour accélérer le refroidissement ou la congestion, appuyez sur le bouton

SUPER (SUPER RÉFRIGÉRATION) ; l'icône

« QUICK » (RAPIDE) s'allume et le mode s'enclenche. Appuyez une nouvelle fois sur le bouton pour arrêter ce mode.

Attention! Les aliments conservés dans le réfrigerateur peuvent geler si la température ambiantede réfrigerateur est inférieure à 5°C.

Remplacement des ampoules d'éclairage interne

Les ampoules doivent uniquement être remplacées par un technicien qualifié du service après-vente.

Remplacement des ampoules du congélateur

1. Enlevez les 2 vis du boîtier.

1. Tirez le boîtier en pressant le bas.

1. Effectuez les opérations inverses après avoir changé l'ampoule.

Remplacement des ampoules du réfrigérateur

Partie supérieure du réfrigérateur

1. Enlevez les 2 vis du boîtier.

1. Tirez le boîtier en pressant le bas.

1. Remplacez l'ampoule et effectuez les opérations inverses pour le remontage.

Utilisation des équipements intérieurs

Illustration des modèles toutes options. Les fonctionnalités variant selon les modèles.

Attention!

• Ne touchez ni ne tenez pas les alimentés (ou les récipients) avec les mains humides dans le compartiment congélateur. Risque d'engelures (brûlures par le froid).
• Ne placez pas de médicaments, d'échantillons d'analyse médicale, etc. dans le réfrigérateur.
• Ne placez pas de légumes dans le compartiment Produits frais. Ils risquent de geler.

Remarque ! Le casier à œufs peut être placé sur une étagère du réfrigerateur si nécessaire.

1. Compartiment du congélateur Pour la conservation des surgelés. (Ne placez pas de crème glacée ni d'aliments destinés à être conservés longtemps dans le compartiment supérieur du congélateur.)
2. Étagère du congelateur (verre trempé) Pour la conservation des produits surgelés (viande, poisson, crèmes glacées, etc.)
3. Bac à aliments séchés du congélateur Pour la conservation prolongée des aliments séchés (calmars séchés, anchois séchés, etc.)
4. Casier à viande du congélateur Pour la conservation de la viande, du poisson et de la volaille emballés dans

une feuille d'aluminium ou sous film plastique.

1. Étagère du réfrigérateur (verre trempé) Pour la conservation des aliments courants.
2. Compartiment à légumes
3. Compartiment à fruits Pour la conservation des fruits.
4. Compartiment à produits laitiers Pour la conservation des produits laitiers tels que le beurre et le fromage.
5. Compartiment du réfrigerateur Pour la conservation réfrigérée des aliments, du lait, des jus de fruit, des bouteilles de bière, etc.
6. Cave à vin (Option)
7. Zone froide « magique » (Option) Reportez-vous à la page 10.
8. Compartiment à boissons (Sur certains modèles uniquement) Pour l'utilisation gratuite des canettes, de l'eau de table, des boissons, etc.

Conseils pour la conservation des aliments

Lavez bien les alimentés avant de les conserver.

Subdivisez et séparez les alimentés en portions aussi petites que possible.

Placez les alimentés qui contiennent de l'eau ou à forte teneur en humidité sur le devant des étagères (à proximité de la porte).

S'ils sont placés à proximité de la conduite d'air froid, ils risquent de geler.

Attendez que les aliments chauds ou brûlants aient suffisamment refroidi avant de les placer au réfrigérateur afin de réduire la consommation d'électricité et d'augmenter le pouvoir de réfrigération.

Faites attention avec les fruits tropicaux tels que les bananes, les ananas et les tomates, car ils peuvent se déterminer facilement à basse température.

Laissez suffisamment d'espace autour des aliments. S'ils sont trop tassés ou trop proches les uns des autres, l'air froid ne peut plus circuler et le pouvoir de réfrigération diminue.

N'oubliez jamais de couvrir ou d'emballer les aliments afin d'empêcher l'apparition d'odeurs.

Contrôle graphique de la zone froide et contrôle des fonctions

VEGETABLE

FISH

MEAT

off

Lors du premier raccordement au secteur, le voyant s'affiche par défaut sur OFF.

Vous pouvez choisir dans l'ordre

OFF > VEGETABLE > FISH > ou MEAT en appuyant sur le bouton SELECT

Étape	Affichage
OFF	-
VEGETABLE	3°
FISH	-1°
MEAT	-3°

Les voyants et les températures vous indiquent l'option.

• La température affichée est indicative. La température réelle à l'intérieur du bac peut être différente.

Utilisation du distributeur

Choisissez EAU / GLACE PILEE / GLACONS selon votre désir et appuyez avec votre verre sur le levier POUSSER.

Appuyez sur la touche

pour désirer EAU et le VOYANT s'allume.

Appuyez sur la touche

pour désir GLACONS et le VOYANT s'allume.

Appuyez sur la touche

pour désir GRACE PILEE et le

Voyant s'allume.

EAU

GLACE PILEE

GLACONS

Lorsque [GLACONS] ou [GLACE PILEE] s'affichent, retirez doucement votre verre pour libérer le levier. Remplissez leur récipient à moitié (sinon la glace continuera à descendre et le verre risque de déborder ou le distributeur de se bloquer.)

Attention!

• Évitez d'utiliser des verres fragiles ou en cristal pour vous servir des glaçons.
• Pour votre sécurité, n'introduisez jamais les doigts ou des ustensiles à l'intérieur du distributeur.
• Si la glace présente une couleur anormale, cessez d'utiliser le distributeur et appelez le SAV.
• Une heure après que [GLACONS] ou [GLACE PILEE] se sont affichés, le mode de sélection retourne automatiquement à la position EAU.

Utilisation de la fabrique de glace automatique

• Environ 10 glaçons sont fabriqués en même temps, et cela 7 à 8 fois par jour. Si la réserve est pleine, la fabrique s'arrête.
• Un bruit se produit lorsque les glaçons tombent dans la réserve. Cela est tout à fait normal.
• Afin d'éviter la formation de mauvaises odeurs, nettoyez régulièrement la réserve à glaçons.
• Si la quantité de glace contenue dans le bac à glaçons n'est pas suffisante, la distribution de glace ne sera pas assurée. Attendez environ une journée avant de produire davantage de glace.
• Si la distribution de glace ne se produit pas normalement, assurez-vous que le distributeur n'est pas bloqué.

Quand la fabrique ne fonctionne pas

1. Si les glaçons sont bloqués et ne sortent pas
2. Sortez la réserve et séparez les glaçons.
3. Si la quantité d'eau est insuffisante et a besoin d'être ajustée, appelez le SAV.
4. En cas de coupure d'électricité
5. Les glaçons de la réserve peuvent fondre et couler dans le congélateur. Si une longue coupure est prévue, retirez la réserve de glace, videz les glaçons et remettez la réserve en place.

Remarque ! Ne rajoutez pas de glaçons provenant d'un autre appareil : n'utilisez que ceux qui sont fabriqués par ce réfrigérateur.

Débranche l'appareil au préalable!

Illustration des modèles toutes options.

1 Compartiment à produits laitiers

• Couvercle du compartiment à produits laitiers : ouvre légèrement le couvercle, maintenez les deux extrémités et poussez vers la gauche pour l'enlever.
• Compartiment à produits laitiers : maintenez les deux extrémités et tirez vers le haut pour l'enlever.

2 Réserve de glace

• Démontage : soulevez le boîtier vers l'avant pour l'enlever.

• Remise en place : glissez dans les rainures et poussez jusqu'au fond. Si vous n'arrivez pas à l'insérer correctement, dessortez-le, déplacez le ressort dans la boîte ou faites tourner le mécanisme d'un quart de tour et remettez-le en place. Ne stockez pas les glaçons trop longtemps.

3 Compartiments du congélateur et du réfrigérateur

• Maintenez les deux extrémités et soulevez.

4 Étagères du congélateur et du réfrigérateur

• Ouvrez suffisamment les portes, puis tirez les étagères vers l'avant.

Casier à légumes et casier à fruits

Tirez vers l'avant et soulvez légèrement pour l'enlever.

Support du distributeur

• Enlevez régulièrement la grille d'écoulement et nettoyez la tablette. (L'eau ne s'écoule pas toute seule : il faut vider le bac). ! Remarque ! N'utilisez jamais d'autres appareils électriques à l'intérieur du réfrigérateur. Risque de choc électrique ou d'incendie. Attention! Pour votre sécurité, appuyez une fois sur (VERROUILAGE FABRIQUE DE GLACE) lorsque vous nettoyez (enlevez & remplacez) le dispositif de stockage des glaçons.
• Attention à ne pas vous blesser lors du nettoyage de la réserve.

Comment nettoyer

Équipement intérieur

Utilisez un chiffon doux, de l'eau et un détergent neutre pour le nettoyage.

Joint des portes

Utilisez un chiffon doux et un détergent neutre.

Arrière (compartiment moteur)

• Éliminez la poussière de la grille à l'aide d'un aspirateur au moins une fois par an.

Attention! N'utilisez jamais d'essence, de benzène, de diluant, etc. sous peine d'endommager la surface des éléments.

Veuillez consulter les conseils de dépannage suivants avant d'appeler un technicien!

Problème	Point à contrôler	Action
Il ne fait jamais froid à l'intérieur. La congélation et la réfrigeration ne sont pas satisfaissantes.	• Le réfrigerateur est-il débranché? • La température est-elle régée sur LOW MODE (Fable) ? • Le réfrigerateur est-il exposé à la lumière directe du soleil ou y a-t-il un appeaireil de chauffage à proximité ? • L'arrière du réfrigerateur est-il trop proche du mur ?	• Branchez le réfrigerateur. • Réglez la température sur MIDDLE (Milieu) ou High (Fort). • Déplacez le réfrigerateur à l'écart de la lumière directe du soleil et de tout apparéil de chauffage. • Laissez un espace suffisant (au moins 10 cm) entre l'arrière du réfrigerateur et le mur.
Les alimentés gèlent dans le réfrigerateur.	• La température est-elle régée sur STRONG (Fort) ? • La température ambiente est-elle trop BASSE ? • Des alimentés à force teneur en humidité sont-ils placés à proximité de la conduite d'air froid ?	• Réglez la température sur MIDDLE (Milieu) ou Low (Fable). • Les alimentés peuvent gérer si la température ambiente est inférieure à 5 °C. Entreposez-les dans un endroit où la température est supérieure à 5 °C. • Placez les alimentés à force teneur en humidité sur l'avant des étagères, à proximité de la porte.
Le réfrigerateur fait un bruit étrange.	• Le sol sur lequel repose le réfrigerateur est-il inégal ? • L'arrière du réfrigerateur est-il trop proche du mur ? • D'autres objets sont-ils en contact avec le réfrigerateur ?	• Déplacez le réfrigerateur à un endroit où le sol est nivélé. • Laissez un espace suffisant. • Enlevez ces objets.
Odeurs ou émanations nauseabondes provenant de l'intérieur.	• Les alimentés sont-ils conservés sans couvercle ou sans emballage ? • Les étagères et les compartments ont-ils été salis par des aliments ? • Les alimentés sont-ils conservés trop longtemps ?	• Couvrez les alimentés ou emballez-les. • Nettoyez-les régulièrement. Quand les odeurs s'imprègnent, il est difficile de les éliminer. • Ne conservez pas les alimentés pendant une période prolongée. • Un réfrigerateur n'est pas un conservateur à alimentés parfait ni permanent.

Une anomalie ? ne vous inquiétez pas. voici la réponse.

Anomalie	Explication
Chaleur La façade avant et les parois du réfrigerateur chauffent.	• Des canalisations (conduites réfrigérantes) sont placées sous la surface afin d'empêcher la formation d'humidité.
Porte difficile à ouvrir Les portes ne s'ouvrent pas facilement.	• Quand la porte est fermée et rouverte juste après, elle est difficile à ouvrir. De l'air chaud se fauille à cause de la différence de pression. Dans pareil cas, attendez une minute avant de rouvir la porte.
Bruit étrange De l'eau semble couler dans le réfrigerateur.	• Quand le compresseur se lance ou s'arrête, le liquide réfrigérant qui coule dans les conduites peut faire du bruit. • Le dégivrage de l'eau peut également faire un tel bruit. (Ce réfrigerateur est équipé d'un système de dégivrage automatique.)
Des craquements se font entendre	• Lorsque les éléments intéérients se rétractent ou se dilatent en raison des changements de température, par exemple lorsque l'intérieur se refroidit ou que la porte est ouverte, de tels bruits peuvent se faire entendre. • Le compresseur ou les ventilateurs de circulation d'air peuvent provoquer un bruit de fonctionnement. (Si le réfrigerateur n'est pas à niveau, ce bruit peut être plus fort.)
Bruit de fond ou bourdonnement
Givre et condensation Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des recipients dans les compartments congélateur et réfrigerateur.	• Du givre et/ou de la condensation peuvent se former dans les cas suivants : • Quand la température est élevé et/ou l'humidité forte autour du réfrigerateur. • Quand les portes restent ouvertes longtemps. • Quand des alimentés à force teneur en humidité ne sont pas couverts ni emballés. - Le même phénomène se produit quand on verse de l'eau froide dans un recipient en verre et que de la condensation se forme à la surface.
Condensation sur le couvercle de l'éclairage interieur.	• L'ampoule d'éclairage dégage de la chaleur quand elle est allumée. Quand les portes restent ouvertes trop longtemps, de la condensation peut se former sur le couvercle de l'éclairage à cause de la différence de température.
Condensation à la surface du carénage.	• Dans pareil cas, l'humidité ambiente est très élevée autour du réfrigerateur et s'accumule à la surface pour former de la condensation.

Préparation à l'installation

Vérifiez d'abord que le réfrigérateur passe par l'embrasure de la porte.

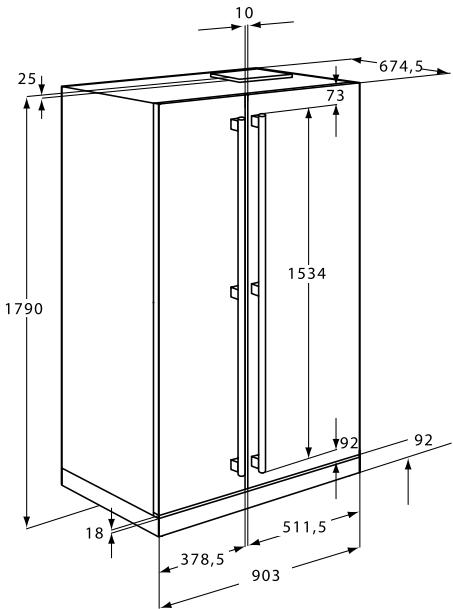

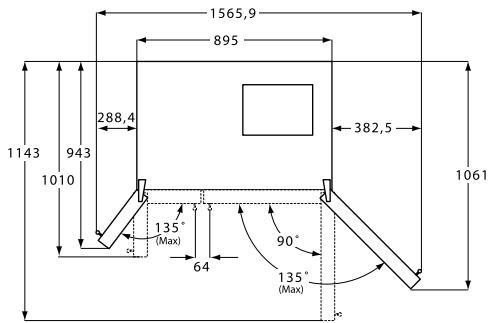

Dimensions (y compris les poignées)

(Largeur x Profondeur x Hauteur)

903 mm x 721,5 mm x 1 790 mm

Trouvez un emplacement d'installation adaptable

Laissez suffisamment d'espace entre l'arrière du réfrigérateur et le mur afin que l'air puisse circuler librement.

N'exposez pas le réfrigérateur au rayonnement direct du soleil.

Remarque ! Quand l'emplacement d'installation est prêt, suivez les instructions d'installation.

Si la température ambience dans laquelle le réfrigerateur fonctionne est BASSE (inférieure à 5°C), les aliments peuvent geler et le réfrigerateur peut fonctionner anormalement.

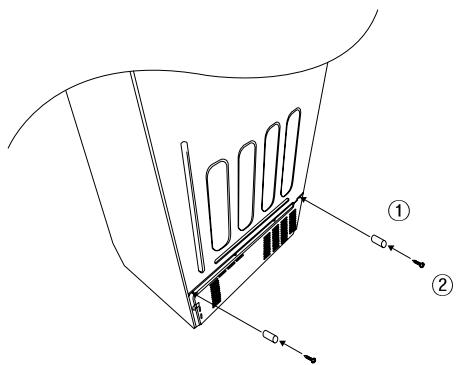

1 Entretoises 2 Vis

Important!

Placez les pièces fournies dans les logements prévus à cet effet au dos de l'appareil et vissez-les. Cela garantira qu'il y ait une distance minimum entre l'appareil et le mur.

Remontage de la porte du condensateur

1. Enfilez le tuyau dans l'axe de la charnière inférieure (modèles avec distributeur seulement). Placez le bas de la porte du congélateur dans l'axe de la charnière inférieure.

1. Insérez verticalement l'orifice inférieur de la porte du congélateur directement dans l'ergot de la charnière inférieure.

1. Refermez la porte et insérez l'ergot de la charnière supérieure dans l'orifice supérieur de la porte du congélateur. (Insérez d'abord l'arrière de la charnière dans la rainure de l'élément saillant, puis faites-la rentrer dans l'orifice supérieur de la porte.)

1. Vissez le système de fixation de la charnière jusqu'à la butée. Connectez les faisceaux électriques et vissez le fil de terre.

1. Insérez profondément le tuyau dans le raccord.

(Modèle avec distributeur seulement)

Remontage de la porte du réfrigérateur

1. Insérez verticalement l'orifice inférieur de la porte du réfrigérateur dans l'ergot de la charnière inférieure.

1. Refermez la porte et insérez l'ergot de la charnière supérieure dans l'orifice supérieur de la porte du réfrigérateur. (Insérez d'abord l'arrière de la charnière dans la rainure de l'élément saillant, puis faites-la rentrer dans l'orifice supérieur de la porte.)

1. Vissez le système de fixation de la charnière jusqu'à la butée.

Connectez les faisceaux électriques et vissez le fil de terre.

Cliquez et vissez le cache de la charnière supérieure.

Démontage de la porte du condensateur

Enlevez d'abord le cache inférieur avant, s'il est attaché.

1. Enlevez d'abord le collier à gauche du raccord, maintenez le raccord et enlevez le tuyau de gauche. (Modèle avec distributeur seulement)

1. Dévissez le cache de la charnière supérieure à l'aide d'un tournevis.

1. Dévissez le système de fixation de 3 ou 4 tours. Déconnectez les faisceaux électriques.

1. Soulevez la partie avant de la charnière pour enlever la porte. (Attention : la porte peut tomber quand la charnière est enlevée.)

1. Attention à ne pas détériorer le circuit d'arrivée d'eau en enlevant la porte.

Démontage de la porte du réfrigérateur

1. Dévissez le cache de la charnière supérieure à l'aide d'un tournevis. Insérez un tournevis fin dans la fente latérale du cache pour l'enlever.

1. Dévissez le système de fixation de 3 ou 4 tours. Déconnectez les faisceaux électriques.

1. Soulevez la partie avant de la charnière pour enlever la porte. (Attention : la porte peut tomber quand la charnière est enlevée.)

1. Soulevez la porte pour l'enlever.

Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire)

Le réfrigerateur doit être à niveau pour assurer un fonctionnement optimal et se présenter correctement. (Quand le sol sur lequel le réfrigerateur repose est inégal, les portes du congélateur et du réfrigerateur ne sont pas alignées.)

Si la porte du congélateur est plus basse que celle du réfrigérateur...

Insérez un tournevis (plat) dans l'une des fentes du pied réglable de gauche (bas du congélateur) et faites tourner le pied dans le sens des aiguilles d'une montre jusqu'à ce que la porte soit alignée. (Vissez pour faire remonter la porte du congélateur; dévissez pour la faire descendre.)

Si la porte du réfrigérateur est plus basse que celle du congélateur...

Insérez un tournevis (plat) dans l'une des fentes du pied réglable de droite (bas du réfrigérateur) et faites tourner le pied dans le sens des aiguilles d'une montre jusqu'à ce que la porte soit alignée. (Vissez pour faire remonter la porte du réfrigérateur ; dévissez pour la faire descendre.)

Fixation du cache frontal

Après avoir installé le réfrigerateur et/ou aligné les portes, fixez le cache frontal à l'aide des vis fournies. (Enlevez d'abord les vis situées sur le panneau inférieur avant. Clippez et vissez le cache).

Attention! L'avant du réfrigerateur doit être légèrement plus haut que l'arrière pour faciliter la fermeture des portes, mais si les pieds réglables ont été trop surélevés pour aligner les portes, au point que l'avant du réfrigerateur est trop haut par rapport à l'arrière, la porte peut être difficile à ouvrir.

Installation de l'arrivée d'eau (modèles avec distributeur seulement)

1. La pression d'eau doit être au minimum de 2,0~12,5 bars pour que la fabrication de glace fonctionne.
2. Pour vérifier, remplissez un verre de 180 cc : si le temps de remplissage est inférieur à 10 secondes, la pression est correcte.
3. Lors de l'installation des tuyaux d'arrivée d'eau, évitez un endroit trop chaud.
4. Le filtre est uniquement un filtre à impuretés : il ne désinfecte pas et ne tue pas les bactéries et les microbes.
5. Si la pression est insuffisante, consultez votre installateur.
6. La durée de vie du filtre dépend des conditions d'utilisation. Toutefois, il est recommandé de le changer au moins deux fois par an.
7. Choisissez de fixer le filtre dans un endroit facile d'accès pour simplifier son remplacement.
8. ÀpRES installation du circuit d'alimentation en eau, choisissez WATER (EAU) sur le panneau de contrôle et maintenez cette

touche appuyée pendant 2~3 minutes pour remplir le réservoir d'eau.

1. Utilisez de la bande adhésive pour l'étanchéité des raccords et éviter les fuites d'eau.
2. L'appareil doit être raccordé à une arrivée d'eau froide.

Vérifiez les pièces ci-dessous pour installer l'alimentation en eau, si d'autres pièces sont nécessaires adressez-vous à votre installateur.

Raccord (3014454520)

Joint (3012020700)

Vis x 4ea (7112401211)

Collier A x 3ea (3011202000)

Boîtier de filtre (3019974100)

Tuyau d'eau A/B (A:3019503200 B:3019503300)

Procédure d'installation(modèles avec distributeur seulement)

1. Raccordement au robinet

Figure A Figure B

Placez la rondelle en caoutchouc dans le raccord et vissez-la au robinet d'eau.

1. Préparation à l'installation du filtre
2. Mesurez approximativement la distance entre le filtre et le tuyau d'eau, coupez le tuyau du filtre bien droit. Reliez les tuyaux au filtre comme indiqué sur le schéma.

Attention à laisser une longueur suffisante avant de couper.

1. Œter les substances dans le filtre
2. Ouvrez l'arrivée d'eau et vérifiez si l'eau sort correctement.
3. Vérifiez si la vanne est bien ouverte au cas où l'eau ne coule pas.
4. Laissez la vanne ouverte jusqu'à ce que l'eau coule.
5. Au début, l'eau peut contenir des substances du filtre dues à la fabrication.

1. Fixez le boîtier du filtre
2. Vissez et serrez le boîtier (à droite et à gauche du boîtier) à l’arrêté du réfrigerateur.
3. Si le support n'est pas bien fixé, enlevez le papier sur la bande autocollante et refixez.
4. Insérez le boîtier dans le support.

1. Raccordement du tuyau d'eau au réfrigérateur
2. Enlevez le capot de la boîte de raccordement en bas à l'arrête de l'appareil.
3. Faites glisser l'écrou sur le tube (attention au sens).
4. Insérez le tuyau dans la vanne, serrez l'écrou. (La vanne se trouve à droite dans le boîtier de raccordement.)
5. Vérifiez si les tuyaux ont du jeu ou s'il y a des fuites, dans ce cas refaites les serrages.
6. Remettez en place le bouchon de raccordement. (Le tuyau d'eau doit se couvrir entre la rainure en bas du réfrigérateur et le capot du bouchon de raccordement.)

Placez le tube comme indiqué sur le schéma.

1. Fixez le tuyau d'eau.

Fixez le tuyau avec le collier A. - Vérifiez si le tube est plié ou tordu, si tel est le cas refixez-le correctement pour éviter toute fuite d'eau.

1. Quand le raccordement est terminé.
2. Branchez le réfrigerateur et appuyez sur la touche WATER (EAU) pendant 2~3 minutes pour vider l'air du circuit et les résidus de fabrication.
3. Vérifiez à nouveau sur l'ensemble du circuit qu'il n'y a pas de fuites ; si besoin, replacez les tuyaux et ne bougez plus l'appareil.

Ligue la câblage électrique et aparafuse le fil de liaison à terre.

Encaisse et aparafuse la tampa de la dobradiça supérieur.

Les ampoules utilisées dans cet appareil sont spéciales et dédiées uniquement à un usage avec des appareils ménagers.

Elles ne peuvent pas être employées pour éclairer une habitation !

Utilisez une ampoule de puissance similaire et spécifiquement conçue pour les appareils ménagers pour remplacer celle usagée.
