Type de produit	Enceinte Bluetooth avec station d'accueil iPod/iPhone
Dimensions (L x H x P)	220 mm x 230 mm x 220 mm
Poids	3,4 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	30 W (en fonctionnement), 0,3 W (en veille)
Puissance de sortie nominale	5 W x 6 canaux (satellite) + 10 W x 1 canal (grave)
Version Bluetooth	2.1 + EDR
Profils Bluetooth	A2DP 1.2, AVRCP 1.0
Codecs audio	SBC, AAC
Entrées audio	LINE IN (jack 3,5 mm), station d'accueil iPod/iPhone, Bluetooth
Port USB	5 V / 2,1 A (charge uniquement)
Haut-parleurs	6 cm (satellite) x 6, 10 cm (grave) x 1
Rapport signal/bruit	60 dB (LINE), 70 dB (iPod/Bluetooth)
Fonctions	Son 3D Absolute Sonic Emotion, alarme iPod, Auto Standby, mode veille Bluetooth
Accessoires fournis	Télécommande (pile CR2025 incluse), adaptateur secteur, cordon d'alimentation
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de solvants
Consignes de sécurité	Ne pas exposer à l'eau ou à l'humidité ; débrancher en cas d'orage

FOIRE AUX QUESTIONS - RBX-500 ONKYO

Comment appairer mon appareil Bluetooth avec le RBX-500 ?

Placez l'appareil Bluetooth à proximité de l'enceinte. Appuyez sur le bouton Bluetooth de l'unité principale ou de la télécommande jusqu'à ce que le témoin Bluetooth clignote rapidement. Sur votre appareil, sélectionnez "Onkyo RBX-500" dans la liste des périphériques. Si un code PIN est demandé, saisissez "0000". L'appairage est terminé lorsque le témoin devient bleu fixe.

Comment réinitialiser l'enceinte aux paramètres d'usine ?

Débranchez l'adaptateur secteur, attendez 10 secondes. Rebranchez-le tout en maintenant enfoncé le bouton Alimentation de l'unité principale pendant au moins 2 secondes. Le témoin d'alimentation s'allume puis s'éteint. Tous les réglages, y compris les appairages Bluetooth, seront effacés.

Pourquoi le son est-il déformé lors de la connexion Bluetooth ?

Désactivez l'égaliseur ou toute fonction d'amélioration du son sur votre appareil Bluetooth. Si la distorsion persiste, éloignez l'enceinte des autres appareils sans fil (routeurs, micro-ondes) et rapprochez la source Bluetooth.

Comment utiliser l'entrée LINE IN ?

Mettez l'enceinte en veille, puis connectez votre appareil externe (lecteur MP3, etc.) au port LINE IN à l'arrière à l'aide d'un câble jack 3,5 mm (non fourni). Appuyez sur le bouton LINE de la télécommande pour sélectionner cette entrée. Lancez la lecture sur l'appareil connecté.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la pile au lithium (CR2025) est correctement installée et qu'elle n'est pas usée. Remplacez-la si nécessaire. Assurez-vous qu'aucune lumière forte (soleil, fluorescent) n'éclaire le capteur de la télécommande sur l'enceinte.

Comment activer le mode veille Bluetooth ?

Appuyez sur le bouton Bluetooth de l'unité principale ou de la télécommande pendant au moins 3 secondes. Le témoin d'alimentation devient orange. Ensuite, l'enceinte se réveillera automatiquement lorsqu'un appareil Bluetooth appairé tentera de se connecter.

Quels modèles d'iPod/iPhone sont compatibles ?

Sont compatibles : iPod touch (1ère à 4ème génération), iPod classic, iPod nano (3ème à 6ème génération), iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G et iPhone. Veillez à utiliser la dernière version iOS pour votre appareil.

Comment utiliser la fonction son 3D ?

Appuyez sur le bouton Son 3D de l'unité principale ou de la télécommande pour basculer entre les modes : NORMAL (1 clignotement), ENHANCE (2 clignotements) et VOCAL (3 clignotements). Le mode ENHANCE élargit la scène sonore, VOCAL optimise la clarté des voix.

L'enceinte ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché à la prise et au port DC IN de l'enceinte. Assurez-vous que la prise fonctionne. Si le problème persiste, déconnectez l'adaptateur, attendez 10 secondes, puis rebranchez-le.

Comment charger mon iPhone via le port USB ?

Le port USB à l'arrière fournit 5 V / 2,1 A pour la charge uniquement. Il n'est pas conçu pour la lecture audio. Notez que si un iPod/iPhone est connecté à la station d'accueil, le port USB est désactivé. Retirez l'appareil du dock pour utiliser le port USB.

MODE D'EMPLOI RBX-500 ONKYO

Manuel d'instructions

Nous vous remercions d'avoir besoin la station d'accueil Onkyo. Veuillez lire attentivement ce manuel avant de brancher l'unité et de la mettre sous tension. Suivez toutes les consignes figurant dans ce manuel d'instructions pour tirer le meilleur parti de votre station d'accueil et bénéficier d'une prise d'écoute inégalée. Veuillez conserver ce manuel pour référence ultérieure.

Un symbole d'éclair fléché dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation dans un triangle équilateral est destiné à attirer l'attention de l'utilisateur sur des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Attention:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

NE PAS retirer le couvercle et NE PAS OUVRIR le CADRE.

Des hautes tensions dangereuses se produisent à l'intérieur de l'appareil. Aucune pièce interne n'est réparable par l'utilisateur. Confiez l'entretien de cet appareil à du personnel qualifié.

Instructions essentielles de sécurité

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffages, poê
9. Ne retirez en aucun cas le dispositif de sécurité de la fiche polarisée ou de la fiche de mise à la terre. Une fiche polarisée dispose de deux broches dont l'une est plus large que l ème broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un electricien de remplacer la prise.
10. Évitez de piétiner ou de plier le cordon d'alimentation, notamment au niveau des fiches, des prises de courant et de la sortie de l'appareil.
11. Servez-vous exclusivement des attaches/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou fourni(e) avec l'appareil. Un chariot contenant l'appareil doit

AVERTISSEMENT D'UTILISATION DU

CHARRIOT DE TRANSPOR

(Symbole foumi par RETAC)

toujours être déplacé avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.

1. Débranche l'appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une période prolongée.
2. Veuillez faire appel à un technician qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagé(e), liquide renversé ou introduction de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
3. Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.
4. La fiche de l'adaptateur secteur est utilisé en tant que dispositif de débranchement et doit rester facilement accessible pendant l'utilisation. Afin de déconnecter complètement l'adaptateur secteur, débranche sa fiche de la prise de courant.
5. Evitez d'exposer les piles (dans leur emballage et installées dans un dispositif) à une chaleur excessive (en plein soleil, après d'un feu, etc.).
6. Ne placez aucune source de flammes nues, telle qu'une bougie allumée, sur le produit.
7. La pile utilisée dans ce produit doit être recyclée ou mise au rebut de manière appropriée. Veuillez contacter votre centre de recyclage local pour connaître les précautions de manipulation et de mise au rebut.
8. Enregistrement et droits d'auteur—Outre dans le but d'une utilisation privée, tout enregistrement d'œ
9. ateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
10. Entretien—Essuyez régulièrement le boî z jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sénégraphie du boîtier.

4. Alimentation avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur varie selon le pays. Assurez-vous que la tension du secteur dans votre région correspond bien aux caractéristiques électriques figurant en face arrêté de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour déconnecter l'unité du secteur, veuillez debrancher le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Concernant les modèles dotés d'un bouton [POWER] ou des deux boutons [POWER] et [ON/STANDBY], veuillez noter que presser le bouton [POWER] pour sélectionner le mode OFF ne déconnecte pas totalement l'appareil du secteur.

Si vous n'utilisez pas l'appareil durant une période prolongée, débranchez le cordon d'alimentation du secteur.

Concernant les modèles disposant uniquement du bouton [ON/STANDBY], veuillez noter que presser le bouton [ON/STANDBY] ne déconnecte pas totalement l'appareil du secteur.

Si vous n'utilisez pas l'appareil durant une période prolongée, débranchez le cordon d'alimentation du secteur.

5. Prévention de la perte auditive mise en garde

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte auditive.

6. Piles et exposition à la chaleur avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, après un feu, etc.).

1. Ne touchez jamais cet appareil avec les mains mouillées—Ne manipulez jamais cet appareil ou son cordon d'alimentation avec les mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

8. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchouc ou en plastique pendant une longue période sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieurs et latéraux de l'appareil peuvent être chauds après un usage prolongé. Ceci est parfaitement normal.
• Si vous n'utilisez pas l'appareil durant une période prolongée, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Déclaration de conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH, LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, GERMANY

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

GROEBENZELL, GERMANY

ONKYO EUROPE ELECTRONICS GmbH

Technologie de son 3D Absolute Sonic Emotion*1 Haut-parleur de graves puissant à rayonnement vers le bas Lecture audio via Bluetooth*2 (ver. 2.1 + EDR) Station d'accueil pour iPod/Phone*3

Sonic Emotion et commerciales dé

dont des marques

Le son 3D Absolute de Sonic Emotion® vous offre une véritable expérience sonore. L'Absolute 3D recourt à un système de commande de champ sonore pour maîtriser transformer l'espace de l'auditeur en un champ sonore pratiquement naturel.

La synthèse de champ d'ondes constitue la base du système de commande de champ sonore, les ondes sonores sont produites et émises dans toute la zone d'écoute, permettant ainsi à chaque auditeur de profiter d'un son 3D enveloppant, à la fois ample et profond, quelle que soit sa position d'écoute. Tout comme dans un environnement naturel, les sons sont perçus des quatre coins de la pièce, indépendamment de l'emplacement de l'appareil.

La marque et le logo Bluetooth sont des marques commerciales, propriété du groupement d'intérêt spécial Bluetooth SIG, concédées sous licence à Onkyo en vue d'intégrer la technologie sans fil Bluetooth à ses produits. QDID: B019744

Made for

iPod

iPhone

iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Les indications « Made for iPod » (Conçu pour les iPod) et « Made for iPhone » (Conçu pour les iPhone) signifient qu'un accessoire électronique a été conçu uniquement pour être connecté à un iPod ou à un iPhone et qu'il a été certifié conforme aux normes de performance d'Apple par son concepteur.

Apple ne peut en aucun cas être tenu responsable de la mauvaise utilisation de cet appareil ou de sa non-conformité avec les normes réglementaires et de sécurité. Veuillez noter que l'utilisation de cet accessoire avec l'iPod ou l'iPhone peut affecter le fonctionnement sans fil.

Rubriques

Instructions essentielles de sécurité.... 2

Precautions 3

Caractéristiques. 4

Accessoires fournis. 5

Unité principale 7

Face supérieure et face avant. 7

Face arriere 7

Télécommande 9

Mise sous tension/hors tension de l'unité principale 10

Mise sous tension de l'unité principale....10

Mise hors tension de l'unité principale....10

Fonction Auto standby (mise en veille automatique) 10

Fonction alarme de l'iPod. 10

Lecture de musique 11

Connexion de l'iPod/iPhone à la station d'accueil et lecture de musique 11

Lecture de musique via la connexion sans fil (Bluetooth) 12

Connexion à partir du port LINE IN et lecture de musique............13

Dépannage. 14

Dépannage 14

Rétablissement des réglages d'usine....14

Fiche technique 15

Accessoires fournis

Vérifiez la présence des éléments suivants :

Télécommande (RC-847S)

La télécommande contient une pile au lithium (CR2025).

Adaptateur secteur

Les types de secteurs variant d'un pays à l'autre.

Cordon d'alimentation

• Dans les catalogues et sur l'emballage, la déte à la fin du nom du produit indique la couleur. La fiche technique et le fonctionnement sont cependant identiques, quel que soit la couleur.

Retirez le film protecteur avant utilisation.

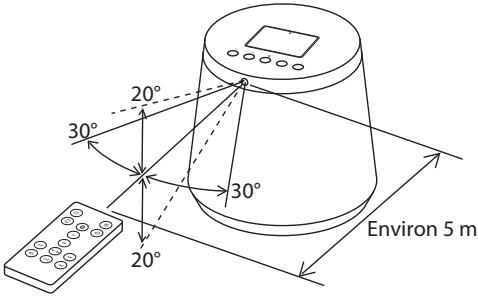

Lors de l'utilisation de la télécommande, orientez-la vers le capteur de télécommande, comme illustré ci-dessous.

• En cas d'exposition de la zone réceptrice de lumière à une source lumineuse puissante, celle-ci que des rayons de soleil ou un éclairage fluorescent, la télécommande risque de ne pas fonctionner.
• En cas de présence d'un autre dispositif infrarouge ou d'utilisation simultanée d'une autre télécommande, la télécommande risque de ne pas fonctionner correctement.

Emplacement d'installation

L'installation de l'unité à un emplacement exposé à la lumière directe du soleil ou se trouvant sous une lampe de stérilisation risque d'entraîner une décoloration en raison de la présence de rayons ultraviolets.

Pour profiter pleinement de l'effet 3D, il est recommandé de ne pas entraver la zone d'émission de l'unité par quelconque obstacle.

Remplacement de la pile

Lors du remplacement de la pile, veillez à utiliser le type spécifique.

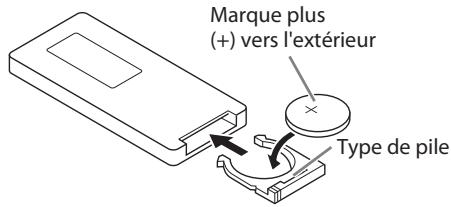

2 Insérez une pile au lithium dans le logement de la pile et remplacez le logement dans la télécommande jusqu'au déclic.

• Utilisez uniquement le type de pile spécifique. Le non-respect de cette consigne peut entraîner un éclatement de la pile.
• Conservez les piles hors de portée des enfants. En cas d'avalement d'une pile par un enfant, consultez immédiatement un médecin.
• Ne tentez jamais de recharger, court-cuiter, démonter, chauffer ou jeter les piles au feu. Le non-respect de cette consigne peut entraîner un échauffement, un éclatement ou un embrasement de la pile.
• En cas de non-utilisation de la télécommande durant une période prolongée, retirez la pile pour éviter tout dommage susceptible d'être causé par une fuite ou de la corrosion.

Face supérieure et face avant

Pour en savoir plus, consultez les pages indiquées entre parenthèses.

Permet de mettre l'unité sous tension ou en veille. Lorsque l'unité est sous tension, le témoin d'alimentation s'allume en blanc.

2 Bouton (son 3D)

Permet de commuter entre les effets de son 3D listés ci-dessous:

Permet d'activer l'entrée Bluetooth, d'activer ou de désactiver la fonction Bluetooth ou d'activer le mode appariement Bluetooth.

4 Bouton volume +/-

Permet de régler le volume du son. Le témoin de fonctionnement blanc clignote durant le réglage et s'allume en continu lorsque le volume est au maximum ou au minimum.

5 Dock pour ipod/iphone (→ page 11)

Permet de connecter un iPod ou un iPhone.

7 Témoin d'alimentation/de fonctionnement

Blanc : sous tension, Blanc (faible) : chargement de l'iPod/iPhone (Mise en veille), Éteint : veille Orange : mode veille Bluetooth Lorsque l'unité est sous tension, à chaque pression sur un bouton le témoin blanc s'éteint durant un court instant (clignote en cas de pression sur le bouton VOLUME +/−). En cas de pression sur le bouton((o)), le témoin clignote comme suit :

NORMAL : clignote une seule fois ENHANCE (Amélioration de l'ambiance sonore) : clignote 2 fois VOCAL (Voix) : clignote 3 fois

Face arrière

Pour en savoir plus, consultez les pages indiquées entre parenthèses.

① Port POWER SUPPLY (alimentation) ( page 8)

Port d'alimentation USB (5 V/2,1 A).

Ce port est uniquement destiné à l'alimentation. Il ne peut en aucun cas être utilisé pour la lecture de musique.

2 Port LINE IN (raccordement filaire)

Permet de brancher la sortie audio d'un dispositif externe grâce à un câble audio minijack stéréo (disponible dans le commerce).

③ Port DC IN (entrée c. c.) ( page 8)

Permet de brancher l'adaptateur secteur fourni.

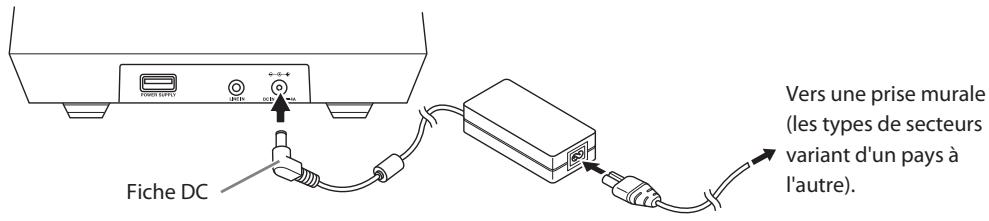

Branchement de l'adaptateur secteur

1. Insérez la fiche DC de l'adaptateur secteur dans le port DC IN de l'unité principale. 2. Branchez le cordon d'alimentation à l'adaptateur secteur, puis insérez sa fiche dans une prise de courant.

N'utilise jamais un adaptateur secteur autre que celui fourni avec l'unité et n'utilise jamais cet adaptateur avec un autre dispositif. Le non-respect de cette consigne peut entraîner des dysfonctionnements ou d'autres problèmes.

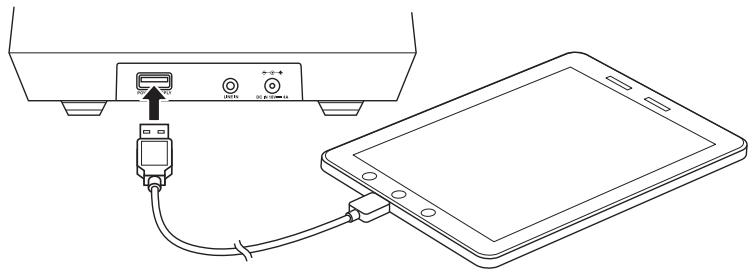

Port d'alimentation USB

Le port USB situé sur la face arrière de l'unité principale est uniquement destiné à l'alimentation. Il fournit un courant de 5V / 2,1 A, mais ne peut en aucun cas garantir la charge de tout dispositif. Le dock situé sur la face supérieure est prioritaire. En cas de connexion d'un iPod ou d'un iPhone à la station d'accueil, le port USB n'est pas alimenté.

Le câble de connexion n'est pas fourni. Utilisez le câble fourni avec le dispositif connecté ou un câble acheté dans le commerce.

Utilisez le port USB exclusivement pour le chargement. Ne connectez pas d'appareil USB.

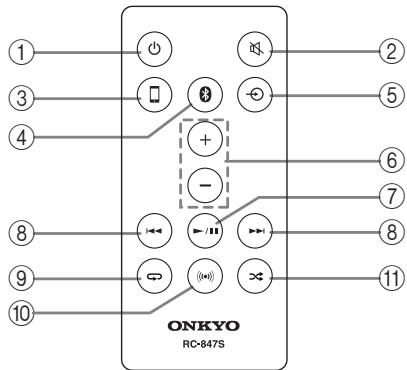

Boutons

Pour en savoir plus, consultez les pages indiquées entre parenthèses.

Bouton (Alimentation)

Permet de mettre l'unité sous tension ou en veille. Lorsque l'unité est sous tension, le témoin d'alimentation s'allume en blanc.

Permet de couper le son. En mode Muting, le témoin d'alimentation clignote en blanc.

Appuyez de nouveau sur le bouton ou sur le bouton VOLUME +/- pour annuler le mode Muting.

③ Bouton (iPod) → page 11

Permet de commuter vers le mode d'entrée dock pour iPod/iPhone.

④ Bouton (Bluetooth) → page 12

Permet d'activer l'entrée Bluetooth, d'activer ou de désactiver la fonction Bluetooth ou d'activer le mode appariement Bluetooth.

⑤ Bouton (Bouton LINE) → page 13

Permet de commuter vers le mode d'entrée LINE.

⑥ Bouton VOLUME +/-

Permet de régler le volume du son. Le témoin de fonctionnement blanc clignote durant le réglage et s'allume en continu lorsque le volume est au maximum ou au minimum.

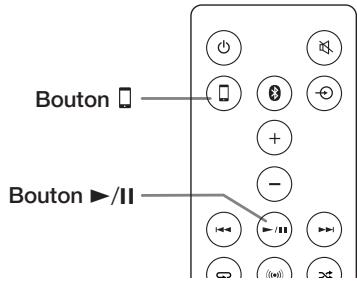

⑦Bouton II

Permet de mettre en pause l'iPod/iPhone connecté à la station d'accueil ou un dispositif connecté via Bluetooth.

⑧BoutonI<1>

Permet de sélectionner la piste précédente ou suivante de l'iPod/iPhone connecté à la station ou d'un dispositif connecté via Bluetooth. Durant la lecture, appuyez sur le bouton ↓ ↓ pour revenir au début de la piste en cours et appuyez deux fois sur le bouton ↓ ↓ pour revenir à la piste précédente.

Bouton (Lecture en boucle)

Permet de commuter vers le mode REPEAT (lecture en boucle) de l'iPod/iPhone connecté au dock.

Bouton • (Son 3D)

Permet de commuter entre les effets de son 3D listés ci-dessous :

Bouton (Lecture aléatoire)

Permet de commuter vers le mode SHUFFLE (lecture aléatoire) de l'iPod/iPhone connecté à la station d'accueil.

1 Appuyez sur le bouton (alimentation) de l'unité principale ou de la télécommande.

Bouton

Témoin d'alimentation/de fonctionnement

Lorsque l'unité est sous tension, le témoin d'alimentation s'allume en blanc.

1 Appuyez sur le bouton (alimentation) de l'unité principale ou de la télécommande.

L'unité principale passe en mode veille et le témoin d'alimentation s'éteint.

Lors de la connexion d'un iPod/iPhone à la station, le témoin s'allume faiblement. Lorsque le Bluetooth est en mode veille, le témoin s'allume en orange.

Fonction auto standby (mise en veille automatique)

Afin de réaliser des économies d'énergie, l'unité principale passe automatiquement en mode veille lorsqu'aucun signal d'entrée n'est détecté pendant 20 minutes.

Mettez l'unité sous tension pour poursuivre l'utilisation.

Fonction alarme de l'ipod

Le son de l'alarme de l'iPod peut être lu dans la station d'accueil. Si votre iPod est équipé d'une fonction alarme, laissez l'alarme activée et connectez-le à la station d'accueil.

Après avoir réglé le volume sonore à un niveau optimal, mettez l'unité en mode veille.

Prudence:

Ne vous asseyez pas sur la station d'accueil, cela pourrait causer un dysfonctionnement.

Connexion de l'iPod/iPhone à la station d'accueil et lecture de musique

Connexion de l'iPod/iPhone à la station d'accueil et lecture de musique

1 Ouvrez le cache de la station d'accueil.

Appuyez sur l'arrière du cache pour faire basculer l'avant et levez-le.

2 Connectez l'ipod/iphone à la station d'accueil.

Insérez fermement l'iPod/iPhone sur le connecteur de la station d'accueil. Si le RBX-500 est en mode veille, il se mettra automatiquement sous tension.

Si l'iPod/iPhone se trouve dans un étui, la connexion à la station d'accueil risque d'être instable. Des problèmes tels que l'absence de son ou de réponse aux commandes peuvent alors survenir. Pour une connexion stable, retirez l'étui de l'iPod/iPhone.

3 Appuyez sur le bouton /II de la télécommande.

Lorsque le mode d'entrée est réglé sur iPod, la lecture de la musique de l'iPod/iPhone peut être lancée.

Conseils :

Lors de la connexion d'un iPod/iPhone à la station, le mode d'entrée commute automatiquement vers iPod. Le mode d'entrée commute automatiquement vers iPod lorsque vous lancez la lecture de la musique sur votre iPod/iPhone.

Modèles d'ipod/iphone compatibles

Cette unité est compatible avec les modèles suivants :

• iPod touch (1ère, 2ème, 3ème et 4ème génération)
• iPod classic
• iPod nano (3ème, 4ème, 5ème et 6ème génération)
• iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, et iPhone

Vérifiez que vous utilisez la dernière mise à jour du système d'exploitation iOS pour iPod/iPhone. Pour plus d'informations sur le système d'exploitation iOS, rendez-vous sur le site d'Apple.

Rechargement

L'iPhone connecté à la station d'accueil se recharge. Lorsque l'unité est en veille, le témoin d'alimentation s'allume faisant en blanc (orange en mode veille Bluetooth).

De plus, en cas de connexion d'un iPod/iPhone à la station, le port USB situé sur la face arrière est mis hors tension. Pour utiliser le port USB, retirez l'iPod/iPhone de la station d'accueil.

Appariement

Pour permettre la connexion Bluetooth, le dispositif compatible Bluetooth à connecter doit auparavant être enregistré (procédure d'appariement) dans l'unité principale.

1 Placez le dispositif compatible Bluetooth à proximité de l'unité principale (la distance peut atteindre plusieurs mètres), puis mettez-les sous tension. 2 Appuyez sur le bouton de l'unité principale ou de la télécommande.

L'unité principale passée en mode d'appairage, et le témoin Bluetooth (bleu) clignote rapidement.

3 Procédez à l'enregistrement à partir du dispositif compatible Bluetooth à l'aide de son manuel d'utilisation.

Conseils :

• En cas d'affichage d'un écran permettant la sélection du dispositif à enregistrer, sélectionnez « Onkyo RBX-500 »
• Si un mot de passe (également appelé clé ou code PIN) est requis, saisissez « 0000 ». Une fois l'appariement terminé, le témoin Bluetooth de l'unité principale s'allume en bleu.

Si l'unité principale et le dispositif sont déjà connectés l'un à l'autre, la lecture peut être lancée.

• Lorsque l'enregistrement du dispositif dure plus de 2 minutes, le témoin Bluetooth se met à clignoter lentement. Appuyez alors sur le bouton sur l'unité principale pour désactiver le Bluetooth, et appuyez à nouveau sur le bouton pour démarrer l'appariement.
• Grâce au stockage des informations d'appariement, l'appariement n'est requis qu'une seule fois par dispositif compatible Bluetooth, excepté en cas d'effacement des informations.
• L'unité principale peut stocker les informations d'appariement pour 8 dispositifs différents. Le stockage d'informations d'appariement pour un 9ème dispositif entraîne l'effacement des informations les plus anciennes.

Lecture de la musique d'un dispositif compatible bluetooth

La connexion entre l'unité principale et le dispositif compatible Bluetooth doit être établie avant le lancement de la lecture. Une fois la connexion Bluetooth établie, le témoin Bluetooth de l'unité principale s'allume en bleu et la lecture de la musique peut être lancée via la connexion sans fil.

Appuyez sur le bouton de l'unité principale ou de la télécommande ou activez la connexion Bluetooth à partir du dispositif.

Lorsque vous appuyez sur le bouton sur l'unité principale, celle-ci tente de se connecter au dispositif Bluetooth précédemment connecté pendant 5 secondes. Lorsque la connexion est impossible, activez la connexion Bluetooth à partir du dispositif. Vous pouvez également éteindre le dispositif Bluetooth en appuyant une fois sur le bouton, puis en appuyant à nouveau sur le bouton.

2 Lancez la lecture de la musique du dispositif compatible bluetooth.

En cas d'activation de l'égaliseur ou de l'amplificateur de basses du dispositif compatible Bluetooth, une distorsion du son peut se produire.

Déconnexion du bluetooth

Afin de déconnecter un dispositif Bluetooth de l'unité, appuyez soit sur le bouton sur l'unité principale, soit sur les boutons ou de la télécommande. Mettre l'appareil hors tension déconnecte également le dispositif Bluetooth.

Mode veille bluetooth

Le mode veille Bluetooth permet la mise sous tension de l'unité principale à chaque tentative de connexion Bluetooth lancée à partir d'un dispositif compatible Bluetooth.

2 Appuyez sur le bouton de l'unité principale ou de la télécommande pendant 3 secondes minimum.

L'unité passe en mode veille Bluetooth et le témoin d'alimentation s'allume en orange. En cas d'activation de la connexion Bluetooth partir d'un dispositif compatible Bluetooth, l'unité principale est mise sous tension et la lecture peut commencer.

En outre, en cas de désactivation de la connexion Bluetooth du dispositif, l'unité principale est mise hors tension après 2 minutes. Lorsque le dispositif Bluetooth est en mode veille, la consommation électrique augmente légèrement.

Annulation du mode veille bluetooth

Appuyez sur le bouton ① pendant 3 secondes minimum lorsque le mode veille Bluetooth est activé. Le signal d'alimentation (orange) s'éteint et l'unité passe en mode veille standard.

Connexion à partir du port LINE IN et lecture de musique

Il est possible de connecter un périphérique externe et de lire sa musique grâce à l'unité principale.

1 Mettez l'unité principale en veille et branchez un périphérique externe au port LINE IN situé sur la face arrière.

Utilisez un câble adapté au périphérique externe (non fourni). Le port de l'unité principale est un jack miniature stéréo.

Lancez la lecture de la musique du périphérique externe.

En cas de branchement à un jack d'écouteurs d'un dispositif tel qu'un lecteur audio numérique, il est possible que le volume sonore soit trop faible. Le volume doit alors être réglé sur le dispositif.

Le port Line-in a été conçu pour connecter un appareil portable à partir de sa sortie casque. Par conséquent, connecter le port à un appareil de tension de sortie élevée (1,5V ou plus) pourrait entraîner une distorsion du son.

Baissez alors si possible le volume sur le côté de l'appareil connecté.

L'unité principale ne fonctionne pas ou fonctionne anormalement

• Débranchez la fiche du cordon d'alimentation, puis attendez 10 secondes minimum avant de la rebrancher.
• Rétablissez les réglages d'usine de l'unité principale (→ page 14).

L'unité principale ne se met pas sous tension

• Vérifiez le branchement de l'adaptateur secteur et du cordon d'alimentation (→ page 8).

L'unité principale se met soudainement hors tension

• Il est possible que la fonction Auto standby soit activée (→ page 10).

Aucun son n'est émis ou le son est très faible

• Le mode d'entrée régèle est incorrect. Modifiez le mode d'entrée en appuyant sur les boutons □, et de la télécommande (→ page 9).
• En cas d'émission d'un son trop faible lors de l'utilisation d'une connexion Bluetooth ou d'une connexion via le port LINE, augmentez le volume sur le dispositif ou le périphérique externe connecté.

L'ipod/iphone ne fonctionne pas

• Si l'iPod/iPhone connecté à la station d'accueil se trouve dans un étui, retirez l'étui.
• Vérifiez que votre modèle d'iPod/iPhone est compatible avec ce produit (→ page 11).
• En cas d'interruption soudaine de fonctionnement, éteignez puis rallumez votre iPod/iPhone.

Le son de l'ipod/iphone est déformé

• Désactivez l'égaliseur ou toute autre fonction d'amélioration du son de votre iPod/iPhone.
• Éteignez, puis rallumez votre iPod/iPhone. Si votre modèle de dispositif est équipé d'une fonctionnalité multitâche, quittez toutes les autres applications.

L'appariement bluetooth est impossible

• Consultez le manuel d'utilisation du dispositif compatible Bluetooth.
• Mettez la station d'accueil et le dispositif Bluetooth hors tension, puis sous tension, afin de faire une nouvelle tentative d'appariement.
• Effacez les données enregistrées de l'Onkyo RBX-500 sur le dispositif Bluetooth, puis faites une nouvelle tentative d'appariement.

La connexion bluetooth est impossible

• Vérifiez que le dispositif compatible Bluetooth est sous tension et que la fonction Bluetooth est activée.
• La distance entre le dispositif compatible Bluetooth et l'unité principale est-elle appropriée ? Est-il possible que l'émission Bluetooth du dispositif soit bloquée par un mur ou autre ?

En cas de lecture via connexion bluetooth, des interruptions du son se produisent

• Éloignez l'unité principale et le dispositif des autres dispositifs LAN sans fil, d'autres appareils compatibles Bluetooth ou d'un four à micro-ondes.
• Placez le dispositif compatible Bluetooth près de l'unité principale. Tentez de changer l'emplacement du dispositif compatible Bluetooth ou de l'unité principale.

En cas de lecture via connexion bluetooth, le son est décalé par rapport à l'image

• Les caractéristiques du Bluetooth entraînent un certain décalage de transmission des signaux. Ainsi, lors de la lecture à partir d'un dispositif compatible Bluetooth, le son peut être décalé par rapport à l'image.

Le dispositif ne se recharge pas lorsqu'il est branché dans le port USB situé sur la face arrêté

• Retirez votre iPod/iPhone de la station d'accueil.

La télécommande ne fonctionne pas

• Si la pile de la télécommande est faible, remplacez-la par une nouvelle ( page 6). Assurez-vous d'utiliser correctement la télécommande ( page 6).
• N'exposez jamais la zone réceptrice de lumière à une source lumineuse puissante, telle que des rayons de soleil ou un éclairage fluorescent.

Rétablissement des réglages d'usine

Pour rétablir les réglages d'usine, procédez comme suit:

1. Débranchez le connecteur DC de l'adaptateur secteur, et attendez 10 secondes.
2. Insérez le connecteur DC en appuyant sur le bouton sur l'unité principale pendant 2 secondes minimum.
3. Attendez que le témoin d'alimentation s'allume puis s'éteigne.

Le rétablissement des réglages d'usine restaure tous les réglages par défaut.

Toutes les informations d'appariement Bluetooth sont donc effacées et la procédure d'appariement doit être réétée si nécessaire.

Généralités
Puissance de sortie nominale	5 W 6 canaux, 4 Ω (Satellite)10 W 1 canal, 4 Ω (Haut-parleur) (Distorsion harmonique totale + bruit 1% max., Transmission 6,1 canaux (transmission simultanée))
Alimentation et tension	100 - 240 Vca, 50/60 Hz
Consommation électrique	30 W
Consommation électrique sans son	20 W
Consommation électrique en veille	0,3 W
Dimensions extérieures maximales	220 mm (La) × 230 mm (H) × 220 mm (Lo)
Poids	3,4 kg
Entrée analogique	LINE (1 ligne)
Amplificateur
Taux de distorsion totale	0,3 % (1 kHz 1 W)
Sensibilité/Impédance d'entrée	1500 mV/ 47 kΩ (LINE)
Rapport signal/bruit	60 dB (LINE, IHF-A)70 dB (iPod/Bluetooth, IHF-A)
Enceinte
Sortie haut-parleur	Satellite 6 canaux, Haut-parleur 1 canal
Unité	Côte de 6 cm (Satellite)Côte de 10 cm (Haut-parleur)
Bluetooth
Version	2.1 + EDR
Profil	A2DP 1.2, AVRCP 1.0
Codec	SBC, AAC
Protection de contenus	SCMS-T

Les spécifications et caractéristiques sont susceptibles d'être modifiées sans préavis.
