HT-R358 - Récepteur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	ONKYO
Modèle	HT-R358
Dimensions (L × H × P)	435 mm × 150 mm × 318 mm
Poids	7,6 kg
Alimentation	CA 230 V, 50 Hz / CA 120 V, 60 Hz
Consommation en veille	0,3 W
Puissance de sortie	100 W par canal à 6 ohms (IEC)
Nombre de canaux	5.1 (jusqu'à 7.1 en entrée)
Impédance des enceintes	6 Ω à 16 Ω
Tuner FM/AM	Oui, avec 40 présélections
Entrées HDMI	4 (HDMI IN 1-4)
Sorties HDMI	1 (HDMI OUT)
Entrées audio numériques	2 optiques, 1 coaxiale
Entrées vidéo composantes	2
Sortie vidéo composantes	1
Port universel (Universal Port)	Oui (pour station d'accueil iPod/iPhone/DAB+)
Fonction RIHD (commande HDMI)	Oui
Modes d'écoute	Dolby Pro Logic II, DTS Neo:6, Direct, Stereo, Mono, modes DSP
Music Optimizer	Oui (pour fichiers compressés)
Minuterie de désactivation (SLEEP)	Oui (10-90 minutes)
Accessoires fournis	Antenne FM, antenne cadre AM, télécommande RC-762M, piles AA/R6, guide de démarrage rapide
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir le boîtier, protection thermique intégrée

FOIRE AUX QUESTIONS - HT-R358 ONKYO

Comment réinitialiser l'ampli-tuner AV aux réglages d'usine ?

Allumez l'appareil, puis tout en maintenant enfoncé le bouton VCR/DVR, appuyez sur ON/STANDBY. Tous les réglages reviennent aux valeurs par défaut.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : insérez deux piles AA/R6 neuves en respectant la polarité. Assurez-vous que le capteur de télécommande n'est pas obstrué et que la télécommande est pointée vers l'ampli-tuner.

Comment connecter un iPod/iPhone ?

Utilisez une station d'accueil Onkyo (série UP-A1) branchée sur le port UNIVERSAL PORT à l'arrière. Sélectionnez la source d'entrée PORT sur l'ampli-tuner.

Pourquoi le son est-il coupé ou absent ?

Vérifiez que le mode MUTING n'est pas activé (le témoin clignote). Appuyez à nouveau sur MUTING ou ajustez le volume. Assurez-vous que la source audio est correctement sélectionnée et que les enceintes sont branchées.

Comment régler la distance des enceintes ?

Dans le menu Sp Distance (menu de configuration OSD), réglez la distance de chaque enceinte par rapport à la position d'écoute, en pieds ou en mètres. Cela optimise le rendu sonore.

Que signifie le témoin HDMI THRU ?

Le témoin HDMI THRU s'allume lorsque la fonction HDMI Through est activée. Elle permet de transmettre le signal audio/vidéo HDMI vers le téléviseur même si l'ampli-tuner est en veille.

Comment utiliser la veille automatique (Auto Standby) ?

Dans le menu Hardware, réglez Auto Standby sur On. L'appareil se mettra automatiquement en veille après 30 minutes d'inactivité sans signal audio/vidéo.

Puis-je enregistrer depuis une source numérique ?

Non, l'enregistrement n'est possible que depuis des sources analogiques. Les entrées numériques (HDMI, optique, coaxiale) ne peuvent pas être enregistrées. Utilisez les entrées analogiques (RCA) pour enregistrer.

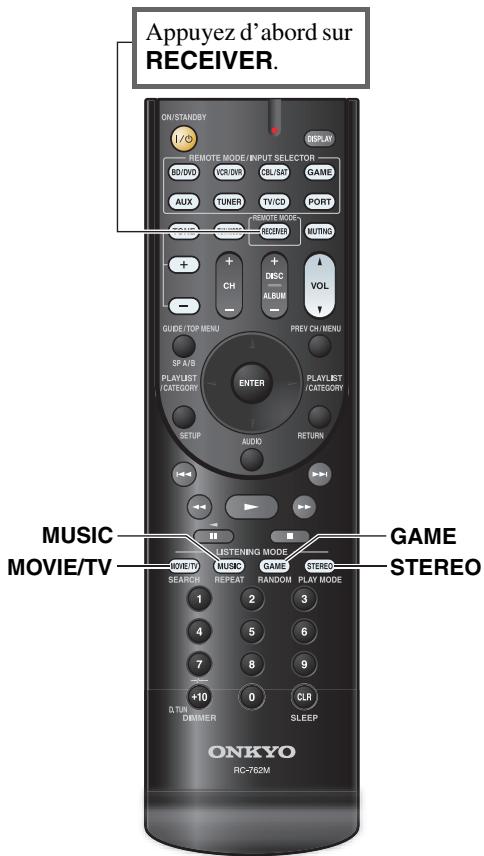

Comment sélectionner le mode d'écoute approprié ?

Utilisez les boutons MOVIE/TV, MUSIC, GAME ou STEREO de la télécommande ou du panneau avant. Le mode optimal dépend du contenu (film, musique, jeu) et du format audio.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur une prise secteur fonctionnelle. Si le problème persiste, le fusible interne peut être défectueux ; contactez un technicien qualifié.

MODE D'EMPLOI HT-R358 ONKYO

Contenu

Informations de Sécurité et Introduction......2

Contenu. 5

Connexions 11

Mise sous tension et opérations de base....18

Opérations plus sophistiquées 32

Commande différents appareils 44

Annexe 51

Ensemble d'enceintes

Attention:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L'ARRIERE) DE L'APPAREIL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.

AVIS RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit plié
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplace avec précaution pour éviter qu'il ne se renverse et blessé quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTESS

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technician qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
3. Dommages nécessitant réparation Débranchez l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier.

C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide

Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits : il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.

1. Piles

Songez à l'environnement et veillez lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrêté. La face arrêté du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération ajustée en vue de dissiper la chaleur.

La protection thermique fonctionne si l'appareil atteint une température anormalement élevée.

L'appareil ne peut pas fonctionner tant qu'il n'a pas refroidi.

Précautions

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Fusible—Le fusible à l'intérieur de l'appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.
4. Alimentation

Avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Pour les modèles dotés du bouton [POWER], ou dotés à la fois du bouton [POWER] et du bouton [ON/STANDBY]:

Presser le bouton [POWER] pour sélectionner le mode OFF ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

Pour les modèles dotés uniquement du bouton [ON/STANDBY]:

Presser le bouton [ON/STANDBY] pour sélectionner le mode veille ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

1. Prévention de la perte d'acuité auditive. Prudence.

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

1. Piles et exposition à la chaleur Avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d'un feu etc.).

1. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appare ètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.
2. Remarques concernant la manipulation
3. Si vous devez transporter cet apparéil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
4. Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
5. Les panneaux supérieur et latéraux de l'appareil peuvent venir chauds après un usage prolongé. C'est parfaitement normal.
6. Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Déclaration de conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH, LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Assurez-vous que le carton contient bien les accessoires suivants :

Antenne FM intérieure ( page 17)

Antenne cadre AM ( page 17)

Télécommande (RC-762M) et deux piles (type AA/R6)

Guide de Démarrage Rapide

• La déclinaison figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

Mise en place des piles

Piles (AA/R6)

Remarque

• Si la télécommande ne fonctionne pas correctement, essayez de remplacer les piles.
• Ne mélangez pas des piles neuves avec des piles usagées et n'insérez pas des piles de types différents.
• Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d'endommagement par fuite ou corrosion.
• Retirez immédiatement les piles usagées de la télécommande pour éviter tout risque d'endommagement par fuite ou corrosion.

Pointage de la télécommande

Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l'ampli-tuner AV, tel qu'indiqué ci-dessous.

Capteur de télécommande

Nous vous remercions d'avoir acheté un Ampli-tuner AV Onkyo. Veuillez lire attentivement ce manuel avant de procéder aux branchements et de brancher l'appareil.

Suivre les instructions de ce manuel vous permet d'obtenir les performances et une prise d’écoute optimales grâce à votre nouveau Ampli-tuner AV. Veuillez conserver ce manuel pour une consultation ultérieure.

Informations de sécurité et introduction

Remarques importantes pour votre sécurité............2 Précautions 3 Accessoires fournis 4 Contenu 5 Fonctionnalités 6 Panneaux avant et arrière 7 Panneau avant 7 Écran 8 Panneau arrière 9 Télécommande 10 Commandes de l'Ampli-tuner AV 10

Connexions

Branchement de l'ampli-tuner AV. 11 Branchement de vos enceintes 11 À propos des branchements audiovisuels 13 Branchement d'appareils au moyen d'un câble HDMI 14 Raccordement de vos appareils 15 Raccordement d'appareils Onkyo RI 16 Branchement d'un appareil d'enregistrement 16 Branchement des antennes 17 Branchement du cordon d'alimentation 17

Mise sous tension et opérations de base

Mise sous/hors tension de l'ampli-tuner AV. 18 Mise sous tension 18 Extinction 18 Lecture 19 Lecture depuis l'appareil raccordé 19 Écoute de la radio AM/FM. 20

Utilisation des fonctions de base 23 Utilisation des modes d'écoute 23 Utilisation du menu principal 28 Sélection des enceintes A et B 28 Utilisation de la minuterie de désactivation automatique 29 Réglage de la luminosité de l'écran 29 Affichage des informations relatives à la source 29 Modification de l'affichage de l'entrée 30 Utilisation de Music Optimizer 30 Activation du mode sourdine de l'Ampli-tuner AV 30 Utilisation d'un casque 31 Enregistrement 31

Opérations plus sophistiquées

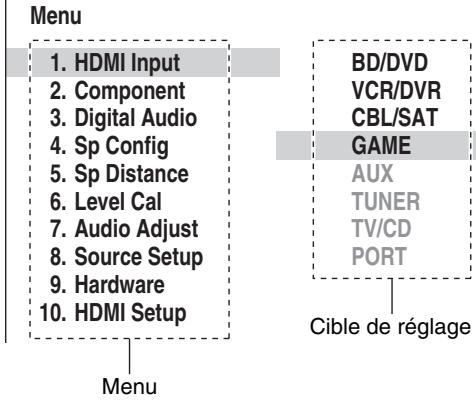

Menu de configuration OSD 32

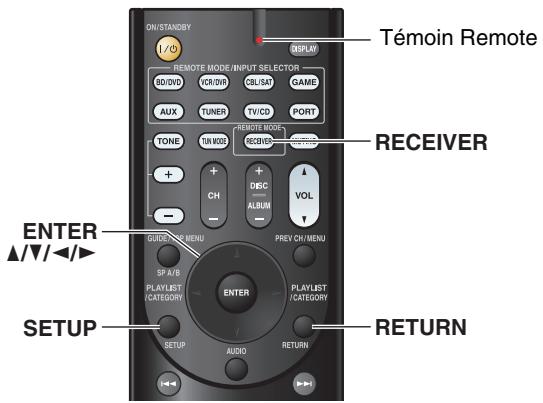

Procédures courantes dans le menu de configuration 32 Éléments du menu de configuration 33 HDMI Input (Entrée HDMI) 34 Component (Entrée vidéo composantes) 34 Digital Audio (Entrée audio numérique) 35 Sp Config (Configuration d'enceintes) 35 Sp Distance (Distance des enceintes) 36 Level Cal (Calibrage du niveau) 37 Audio Adjust (Réglage audio) 37 Source Setup (Réglage de source) 38 Hardware (Configuration du matériel) 39 HDMI Setup (Réglage HDMI) 41 Utilisation des réglages audio 42

Commande differentres appareils

Lecture sur iPod/iPhone via une station d'accueil Onkyo 44 Utilisation de la station d'accueil Onkyo 44 Commande de votre iPod/iPhone 45 Commande d'autres appareils Onkyo 47 Codes de télécommande préprogrammés 47 Saisie des codes de télécommande préprogrammés 47 Codes de télécommande pour les appareils Onkyo raccordés via RI 47 Réinitialisation des boutons de REMOTE MODE....48 Réinitialisation de la télécommande 48 Commande d'autres appareils 49

Annexe

Dépannage 51 Conseil de connexion et trajet du signal vidéo 56 Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD 57 A propos de l'interface HDMI 59 Informations sur la licence et sur les marques déposées 60 Caractéristiques techniques 61

Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant VCR/DVR enfoncé, appuyez sur ∅ON/STANDBY (→ page 51).

Amplificateur

• 100 W par canal à 6 ohms (IEC)
• Circuit d'optimisation du réglage du gain et du volume
• Transformateur H. C. P. S. (alimentation à courant élevé) massif et de forte puissance

Traitement

• HDMI (Canal audio de retour, 3D, DeepColor, x.v.Color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et multicanaux PCM).
• Configuration « non-scaling »
• Mémoire mode d'écoute A-Form Mode direct
• Music Optimizer pour les fichiers musicaux numériques compressés
• Convertisseurs N/A 192 kHz/24 bits
• Traitement DSP 32 bits puissant et extrêmement précis
• Technologie de circuit de nettoyage de scintillement

Connexions

• 4 entrées et 1 sortie HDMI Commande du système R1HD d'Onkyo
• 3 entrées numériques (2 optiques/1 coaxiale, singular)
• Commutation en vidéo composant (2 entrées/1 sortie)
• Port universal pour station d'accueil pour iPod®/iPhone®/DAB+ module tuner

Divers

40 stations FM/AM préenregistrées - EX. BASS pour des graves naturels plus profonds - Réglage du répartiteur (40/50/60/70/80/90/100/120/150/200 Hz) - Fonction de commande de la synchro A/V (jusqu'à 400 ms) - Fonction de mise en veille automatique - Affichage sur écran via la liaison HDMI

Panneau avant

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

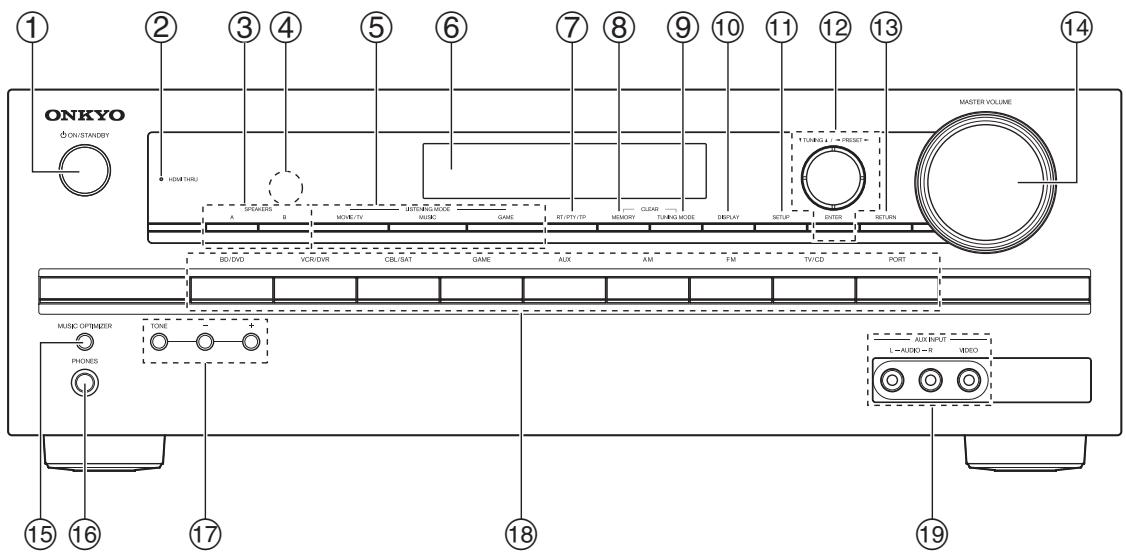

① Bouton ON/STANDBY (18) ② Voyant HDMI THRU (41) ③ Boutons SPEAKERS A et B (28) ④ Capturé de télécommande (4) ⑤ Boutons LISTENING MODE (23) ⑥ Écran (8) ⑦ Bouton RT/PTY/TP (21) ⑧ Bouton MEMORY (21) ⑨ Bouton TUNING MODE (20) ⑩ Bouton DISPLAY (29)

① Bouton SETUP (32) TUNING /, PRESET / (20), curseur et boutons ENTER (13) Bouton RETURN (14) Commande MASTER VOLUME (19) (15) Bouton MUSIC OPTIMIZER (30, 43) (16) Prise PHONES (31) ⑦ Boutons TONE et de niveau de la tonalité (42) 18 Boutons du selecteur d'entrée (19) 19 Prises AUX INPUT AUDIO et VIDEO (15)

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

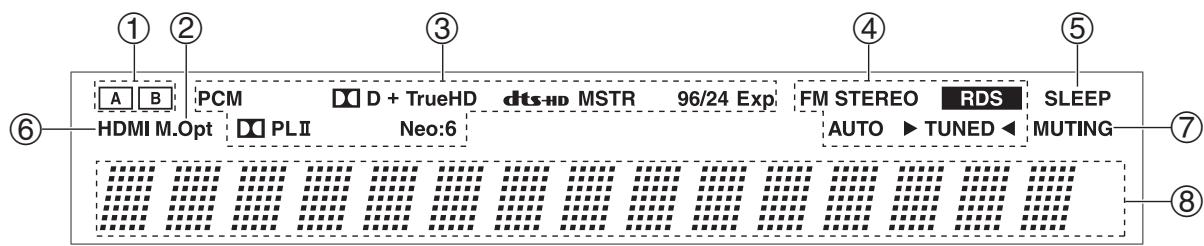

Témoins d'enceinte A et B (28) Témoin M. Opt (30, 43) Témoins de format et de mode d'écoute (23, 39) Indicateurs de syntonisation

Témoin RDS (21)

Voyant AUTO (20)

Voyant TUNED (20)

Voyant FM STEREO (20)

⑤ Voyant SLEEP (29, 40) ⑥ VoyantHDMI(41,56) ⑦ Voyant MUTING (30) Zone de message

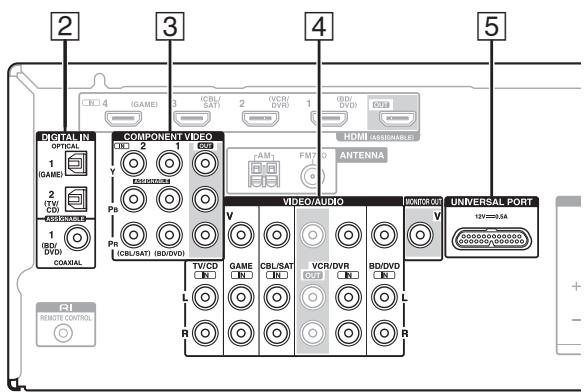

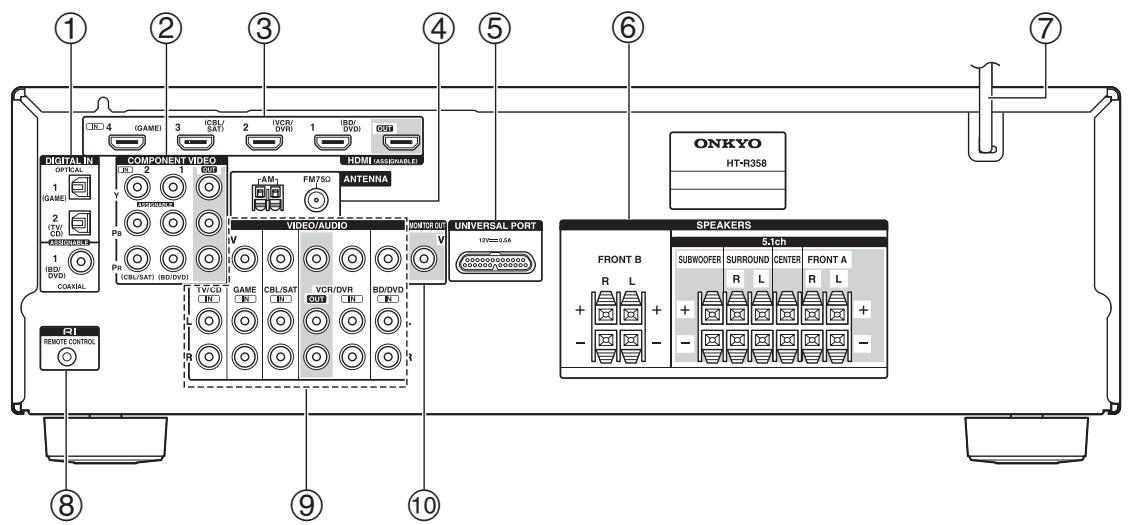

① Prises DIGITAL IN COAXIAL et OPTICAL (2) Prises COMPONENT VIDEO IN et OUT (3) Prises HDMI IN et OUT (4) Prise FM ANTENNA et borne AM ANTENNA ⑤ UNIVERSAL PORT prise ⑥ SPEAKERS bornes (FRONT A, CENTER, SURROUND, SUBWOOFER, FRONT B) ⑦ Cordon d'alimentation (8) Prise R1 REMOTE CONTROL

Consultez « Branchement de l'Ampli-tuner AV » (→ pages 11 à 17).

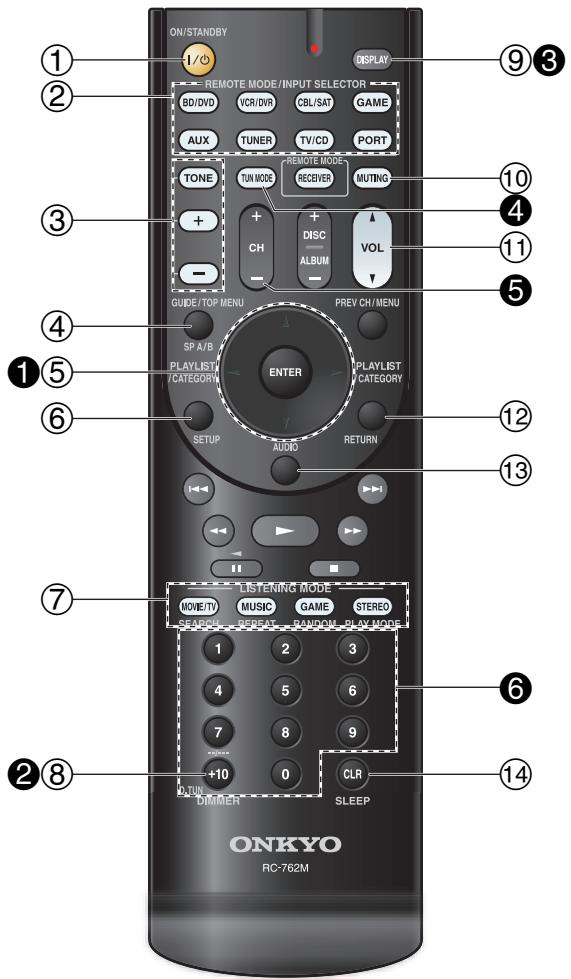

Commandes de l'ampli-tuner AV

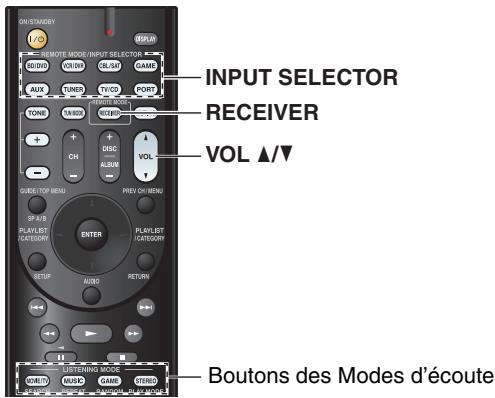

Pour utiliser l'ampli-tuner AV, appuyez sur RECEIVER pour sélectionner le mode Récepteur. Vous pouvez également utiliser la télécommande pour contrôler votre lecteur disque Blu-ray/DVD, votre lecteur CD Onkyo et d'autres appareils.

Consultez « Saisie des codes de télécommande préprogrammés » pour toute information complémentaire (→ page 47).

Pour toute information complémentaire, reportez-vous aux pages indiquées entre parenthèses.

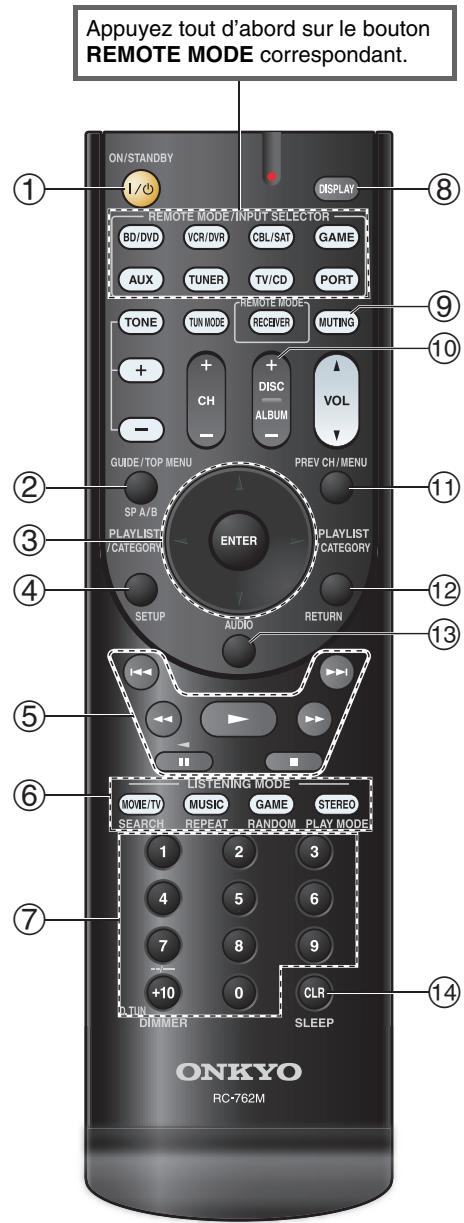

Bouton I/ON/STANDBY (18) Boutons REMOTE MODE/INPUT SELECTOR (19) Boutons TONE et de niveau de la tonalité (42) Bouton SP A/B (28) Boutons △ / ▽ / ◁ et ENTER Bouton SETUP (32) Boutons LISTENING MODE (23) Bouton DIMMER (29) Bouton DISPLAY (29) Bouton MUTING (30) Bouton VOL ◁ ▽ (19) Bouton RETURN Bouton AUDIO (28) Bouton SLEEP (29)

Commande du tuner

Pour commander le tuner de l'ampli-tuner AV, appuyez sur le bouton TUNER (ou RECEIVER).

Vous pouvez sélectionner AM ou FM en appuyant à plusieurs reprises sur le bouton TUNER.

1 Boutons Δ/∇ (20) 2 Bouton D. TUN (20) Bouton DISPLAY 4 Bouton TUN MODE (20) Θ Bouton CH + / - (21) Θ Boutons numérotés (20)

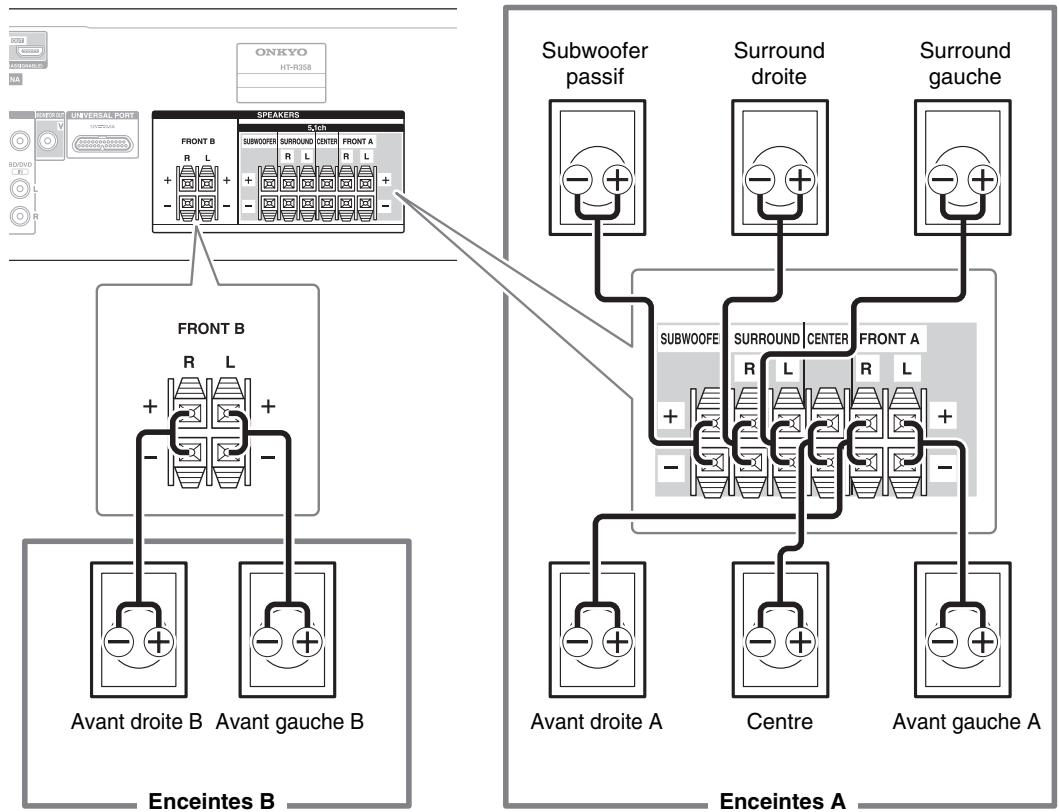

Branchement des câbles d'enceinte

L'illustration suivante montre comment brancher les enceintes sur chaque paire de bornes.

■ Utilisation d'un subwoofer passif

Pour trouver la meilleure position possible pour votre subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant votre subwoofer à différents endroits de la pièce. Choisissez celui qui offre les meilleurs résultats.

Bornes d'enceinte à pousser

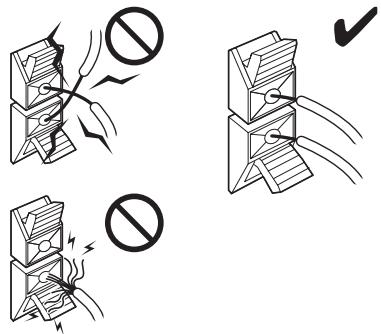

Dénudez les extrémités des câbles d'enceinte sur 10 à 12 mm environ et torsadez les fils dénudés comme indiqué sur la figure (Les câbles fournis ont déjà été dénudés).

Configuration des enceintes

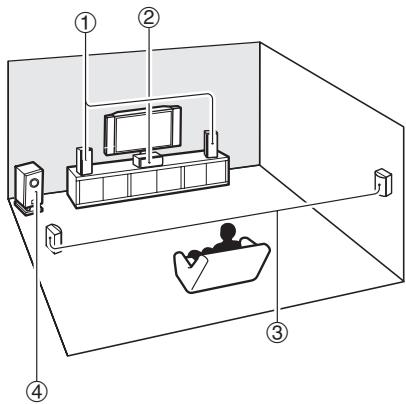

Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d'enceintes dont vous disposez.

Quel que soit le nombre d'enceintes que vous utilisez, il est recommandé d'utiliser un subwoofer passif pour pouvoir bénéficier de graves réellement puissants.

Pour tirer le meilleur parti de votre système de son surround, vous devez procéder manuellement à un certain nombre de réglages sur les enceintes (→ page 35).

Nombre d'enceintes	2	3	4	5
Enceintes avant	✓	✓	✓	✓
Enceinte centrale		✓		✓
Enceintes surround			✓	✓

Branchement des câbles d'enceinte

Les bornes d'enceinte comportent un code couleur pour leur identification.

Enceinte	Couleur
Avant gauche	Blanc
Avant droite	Rouge
Centre	Vert
Surround gauche	Bleu
Surround droite	Gris
Subwoofer	Violet

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes :

• Vous pouvez brancher des enceintes d'une impédance comprise entre 6 et 16 ohms. Si vous utilisez des enceintes dotées d'une impédance plus faible et que vous utilisez l'amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection de l'amplificateur intégré risque de se déclencher.
• Débranche le cordon d'alimentation de la prise murale avant de procéder aux branchements.
• Lisez les instructions fournies avec vos enceintes.

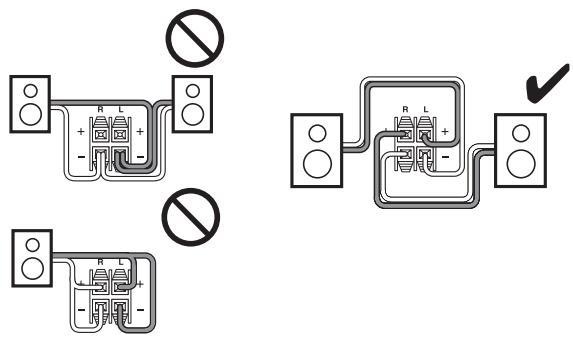

• Faites très attention à respecter la polarité des câbles de vos enceintes. En d'autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (-). Si vous inversez les polarités, le son sera déphasé et ne semblera pas naturel.
• Des câbles d'enceintes excessivement longs ou fins peuvent nuir à la qualité du son; ils sont donc à éviter.
• Faites attention de ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager l'ampli-tuner AV.
• Veillez à ce que l'âme métallique du câble ne soit pas en contact avec le panneau arrière de l'ampli-tuner AV. Vous risqueriez d'endommager l'ampli-tuner AV.

• Ne branchez pas plus d'un câble par borne d'enceinte. Vous risqueriez d'endommager l'ampli-tuner AV.
• Ne branchez pas une enceinte à plusieurs bornes.

Raccordement d'appareils audiovisuels

Câble HDMI

Autres câbles

• Avant d'effectuer des branchements AV, lisez les manuels d'utilisation fournis par les fabricants de vos appareils audiovisuels.
• Ne branchez pas le cordon d'alimentation tant que vous n'avez pas terminé et contrôlé tous les branchements audiovisuels.
• Insérez les fiches à fond afin d’établir un bon contact (de mauvais branchements peuvent causer des parasites ou des dysfonctionnements).
• Afin de prévenir les interférences, tenez les câbles audio et vidéo éloignés des cordons d'alimentation et des câbles d'enceinte.

Cables et prises AV

Les branchements HDMI peuvent acheminer des signaux numériques vidéo et audio.

Vidéo composantes

La vidéo composante sépare les signaux de luminance (Y) et de différence de couleur (PB, PR), et offre ainsi une image d'une qualité optimale (certains fabricants de téléviseurs signalent différemment leurs prises vidéo composantes).

Vidéo composite

La vidéo composite est couramment utilisée sur les téléviseurs, les magnétoscopes et autres équipements vidéo.

Jaune

Audio numérique optique

Les branchements numériques optiques vous permettent de profiter d'un son numérique que le PCM^*1, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement coaxial.

Audio numérique coaxial

Les branchements numériques coaxiaux vous permettent de profiter d'un son numérique tel que le PCM^*1, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement optique.

Audio analogue (RCA)

Les branchements audio analogiques (RCA) acheminent des signaux audio analogiques.

Rouge

Blanc

*1 Le taux d'échantillonnage disponible pour le signal d'entrée PCM (stéréo/mono) est 32/44,1/48/88,2/96 kHz. Dans le cas d'une connexion HDMI, 176,4/192 kHz est également disponible.

Remarque

L'ampli-tuner AV ne prend pas en charge les prises PERITEL. - Les prises numériques optiques de l'ampli-tuner AV sont dotées de couvercles de protection qui s'ouvrent lorsqu'une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond.

Mise en garde

• Afin de ne pas endommager le couvercle de protection, tenez la fiche optique droite lorsque vous l'insérez ou la retirez.

Branchement d'appareils au moyen d'un cable HDMI

Magnétoscope ou graveur DVD/enregistreur vidéo numérique Décodeur câble/satellite, etc. Lecteur Blu-ray/lecteur DVD

• Si votre TV ne prend pas en charge le canal de return audio (ARC - Audio Return Channel), vous devez connecter un cable numérique optique ainsi qu'un cable HDMI sur l'ampli-tuner AV.
• Lorsque vous écoutez les données audio lues par un appareil HDMI via l'ampli-tuner AV, réglez l'appareil HDMI de manière à ce que les signaux vidéo puissent être vus sur l'écran du téléviseur (sur le téléviseur, sélectionnez l'entrée de l'appareil HDMI branché sur l'ampli-tuner AV). Si le téléviseur est éteint ou s'il est réglé sur une autre source d'entrée, aucun son ne sera émis par l'ampli-tuner AV ou le son émis risque d'être coupé. Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous.

ν⁺ : L'attribution peut être modifiée (→ page 34).

Prise	Appareils
HDMI IN1	Lecteur Blu-ray/lecteur DVD	✔
HDMI IN2	Magnétoscope ou graveur DVD/enregistreur video numérique	✔
HDMI IN3	Décodeur cable/satellite, etc.	✔
HDMI IN4	Console de jeu	✔
HDMI OUT	Téléviseur, vidéoprojecteur, etc.

Consultezaussi:

• « Conseil de connexion et trajet du signal vidéo » (→ page 56)
• « Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD » ( page 57) A propos de l'interface HDMI (→ page 59)

Conseil

• Pour écouter l'audio d'un appareil connecté via HDMI aux enceintes de votre TV, activez « HDMI Through » ( page 41) et réglez l'Ampli-tuner AV sur le mode veille.

Remarque

• Dans le cas de lecteurs de disques Blu-ray/DVD, si aucun son n'est diffusé après avoir suivi la procédure mentionnée ci-dessus, réglez les paramètres audio HDMI de vos lecteur Blu-ray/lecteur DVD sur PCM.

Fonction de canal audio de retour (ARC)

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles HDMI d'envoyer le flux audio sur HDMI OUT de l'ampli-tuner AV.

• Vous pouvez utiliser cette fonction si :
• votre télévisieur est compatible ARC et que
• le sélecteur d'entrée TV/CD est sélectionné et que
• « HDMI Ctrl (RIHD) » est réglé sur « On » ( page 41) et que
• « Audio Return Ch (ARC) » est réglé sur « Auto » ( page 42).

Raccordement de vos appareils

Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous. Consultez « Conseil de connexion et trajet du signal vidéo » pour toute information complémentaire ( page 56).

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

L'attribution peut être modifiée (→ pages 34, 35).

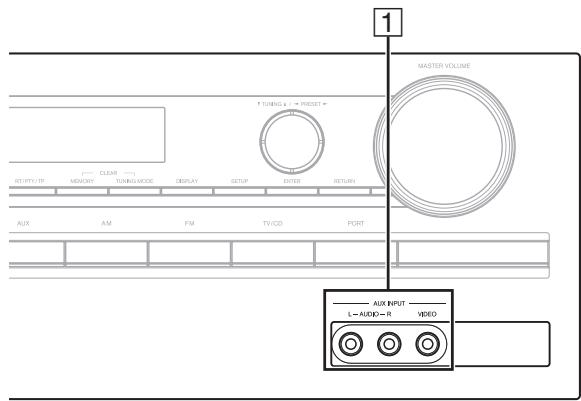

N°	Prise/port	Appareils
1	AUX INPUT
	VIDEO	Caméscope, etc.
	AUDIO L/R
2	DIGITAL IN
	OPTICAL 1 (GAME)	Console de jeu	✓
	OPTICAL 2 (TV/CD)	Téléviseur, Lecteur CD	✓
	COAXIAL (BD/DVD)	Lecteur Blu-ray/lecteur DVD	✓
3	COMPONENT VIDEO
	IN 1 (BD/DVD)	Lecteur Blu-ray/lecteur DVD, station d'accueil RI	✓
	IN 2 (CBL/SAT)	Décodeur cable/satellite, station d'accueil RI, etc.	✓
	OUT	Téléviseur, vidéoprojecteur, etc.
4	MONITOR OUT	Téléviseur, vidéoprojecteur, etc.
	BD/DVD IN	Lecteur Blu-ray/lecteur DVD
	VCR/DVR IN	Magnétoscope, graveur DVD/enregistreur video numérique, station d'accueil RI
	CBL/SAT IN	Décodeur cable/satellite, etc.
	GAME IN	Console de jeu, Station d'accueil RI
	TV/CD IN	TV, lecteur CD, platine à cassette, MD, CD-R, platine disque*, station d'accueil RI
5	UNIVERSAL PORT	Station d'accueil pour port universal (UP-A1 etc.)

Remarque

*1 Raccordez une platine disque (MM) qui possède un amplificateur de puissance phono intégré. Si votre platine disque (MM) n'en possède pas, vous aurez besoin d'un amplificateur de puissance phono disponible dans le commerce. Si votre platine disque possède une cellule à bobine mobile (MC), vous aurez besoin d'un préamplificateur MC du commerce ou d'un transformateur MC ainsi que d'un amplificateur de puissance phono. Consultez le manuel de votre platine disque pour plus de détails. - Avec la prise ②, gâtez-vous à la qualité de son DTS et Dolby Digital. - Avec la prise ④, si votre lecteur Blu-ray/lecteur DVD dispose des sorties stéréo principales et multicanal, assurez-vous de brancher sur la stéréo principale.

Comment enregistrer une source vidéo

Vous ne pouvez pas enregistrer de données vidéo via l'ampli-tuner AV à l'aide des connexions décrites ci-dessus. Consultez « Enregistrement » à propos des connexions en vue d'un enregistrement vidéo ( page 31).

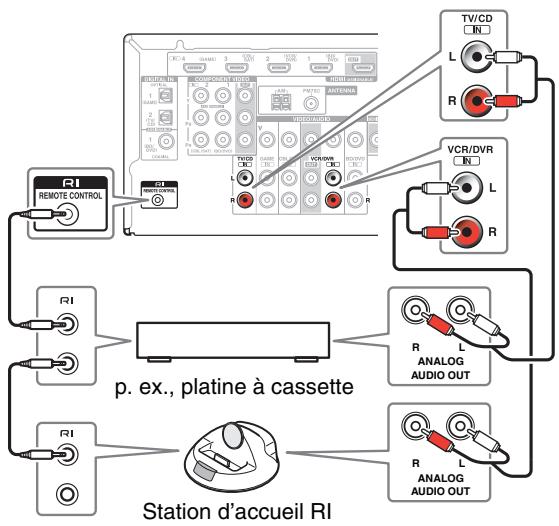

Raccordement d'appareils onkyo RI

Assurez-vous que chaque appareil Onkyo est raccordé au moyen d'un câble audio analogue (connexion ⑥ dans les exemples d'installation) ( page 15). 2. Etablissez la connexion RI (voir l'illustration). 3. Si vous utilisez une station d'accueil RI ou une platine à cassette, modifiez le réglage du paramètre Affichage d'entrée ( page 30).

Avec la fonction RI (Remote Interactive), vous pouvez utiliser les fonctions spéciales suivantes :

Mise en marche du système/allumage automatique

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RL et si l'ampli-tuner AV est en mode veille, l'ampli-tuner AV s'allumera automatiquement et sélectionnera cet appareil comme source d'entrée.

Changement direct

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI, l'ampli-tuner AV sélectionne automatiquement cet appareil comme source d'entrée.

Télécommande

Vous pouvez utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils Onkyo compatibles RL. Il vous suffit de pointer la télécommande vers le capteur de télécommande de l'ampli-tuner AV au lieu de la pointer vers l'appareil. Vous devez tout d'abord saisir le code de télécommande approprié ( page 47).

Remarque

• N'utilise que des cables R1 pour effectuer les branchements R1. Des cables R1 sont fournis avec les appareils Onkyo.
• Certains appareils possèdent deux prises R1. Vous pouvez raccorder l'une ou l'autre à l'ampli-tuner AV. L'autre prise est destinée à raccorder d'autres appareils compatibles R1.
• Ne raccordez que des appareils Onkyo aux prises R1. Le branchement d'appareils d'autres marques risque de provoquer un dysfonctionnement.
• Certains appareils ne prennant pas en charge toutes les fonctions R1. Consultez les manuels d'utilisation fournis avec vos autres appareils Onkyo.

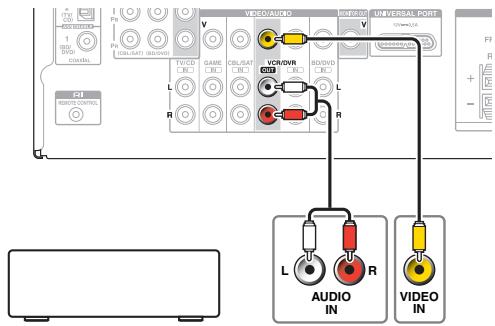

Branchement d'un appareil d'enregistrement

Consultez « Enregistrement » pour toute information complémentaire sur l'enregistrement (→ page 31).

VCR, graveur DVD, platine à cassette, CDR, enregistreur de MD, etc.

Remarque

• L'ampli-tuner AV doit être sous tension pour pouvoir effectuer l'enregistrement. Aucun enregistrement n'est possible s'il est en mode veille.
• Si vous souhaitez enregistrer directement de votre téléviseur ou de leur magnétoscope sur le magnétoscope dédié à l'enregistrement sans passer par l'ampli-tuner AV, branchez les sorties audio et vidéo du téléviseur/magnétoscope directement sur les entrées audio et vidéo du magnétoscope dédié à l'enregistrement. Consultez les manuels d'utilisation de leur téléviseur et de vos magnétoscopes pour toute information complémentaire.
• Les signaux vidéo raccordés aux entrées vidéo composite ne peuvent être enregistrés que via des entrées vidéo composite. Par exemple, si votre téléviseur/magnétoscope est raccordé à une entrée vidéo composite, le magnétoscope dédié à l'enregistrement doit imperativement être raccordé à une sortie vidéo composite.
• Les modes d'écoute Surround et DSP ne peuvent pas être enregistrés.
• Les disques Blu-ray et DVD protégés contre la copie ne peuvent être enregistrés.
• Les sources raccordées à une entrée numérique ne peuvent être enregistrées. Seules les entrées analogiques peuvent être enregistrées.
• Les signaux DTS seront enregistrés sous forme de parasites, par conséquent, n'essayez jamais d'effectuer un enregistrement analogique de CD ou de LD enregistrés au format DTS.

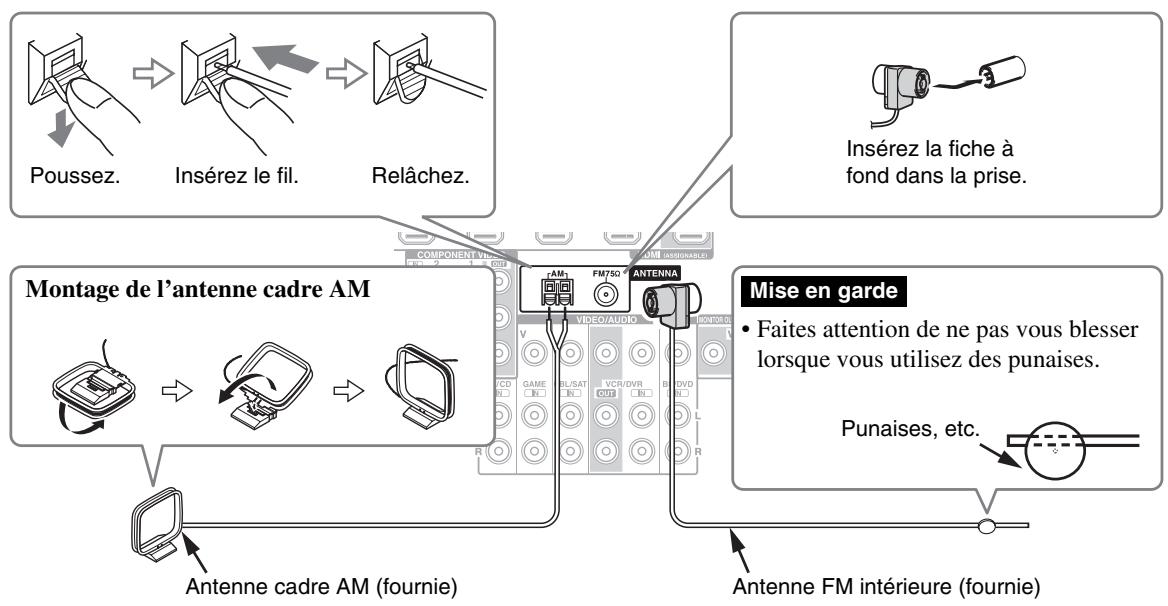

Branchement des antennes

Cette section explique comment brancher l'antenne FM intérieure et l'antenne cadre AM.

L'ampli-tuner AV ne captera aucun signal radio sans antenne, c'est pourquoi vous devez brancher une antenne pour pouvoir utiliser le tuner.

Remarque

• Une fois votre ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio et positionner l'antenne de manière à obtenir la meilleure réception possible.
• Maintenez l'antenne cadre AM aussi éloignée que possible de votre ampli-tuner AV, de votre téléviseur, des câbles d'enceinte et des cordons d'alimentation.

Conseil

• Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne FM intérieure fournie, essayez d'utiliser une antenne FM extérieure vendue séparément.
• Si vous ne parvenez pas à obtenir une belle réception avec l'antenne AM intérieure fournie, essayez d'utiliser une antenne AM extérieure vendue séparément.

Branchement du cordon d'alimentation

1 Insérez la fiche du cordon d'alimentation dans une prise murale.

Remarque

• Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.
• La mise sous tension de l'ampli-tuner AV peut entraîner une surtension passagère pouvant se ressentir sur les autres appareils électriques branchés sur le même circuit. Si cela pose un problème, branchez l'ampli-tuner AV sur un circuit différent.

Mise sous/hors tension de l'ampli-tuner AV

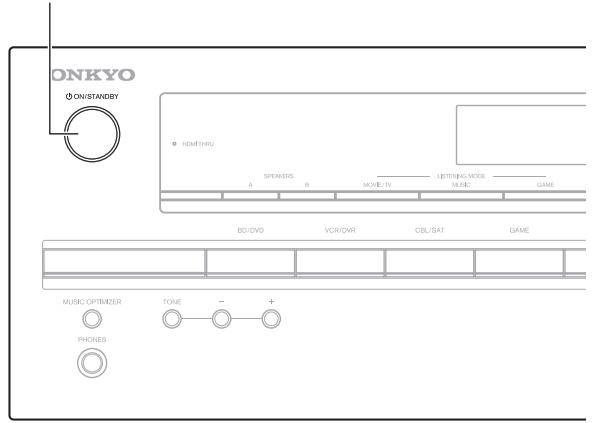

ON/STANDBY

Mise sous tension

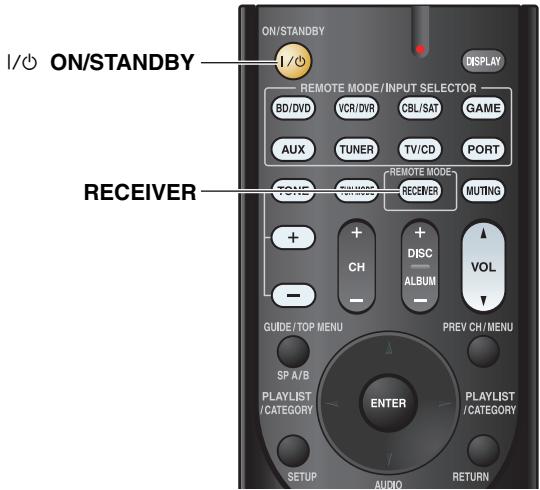

1. Appuyez sur ON/STANDBY du panneau avant.

Appuyez sur RECEIVER, puis sur l'ON/STANDBY sur la télécommande.

L'ampli-tuner AV s'allume ainsi que l'écran.

Extinction

Appuyez sur ON/STANDBY du panneau avant. ou

Appuyez sur RECEIVER, puis sur

ON/STANDBY sur la télécommande.

L'ampli-tuner AV se met en mode veille. Pour éviter d'avoir un son trop fort lorsque vous allumez l'ampli-tuner AV, baissez toujours le volume sonore avant d'éteindre l'appareil.

Conseil

• Pour toute information complémentaire sur le réglage de l'alimentation, consultez « Veille automatique » (→ page 40).

Lecture

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

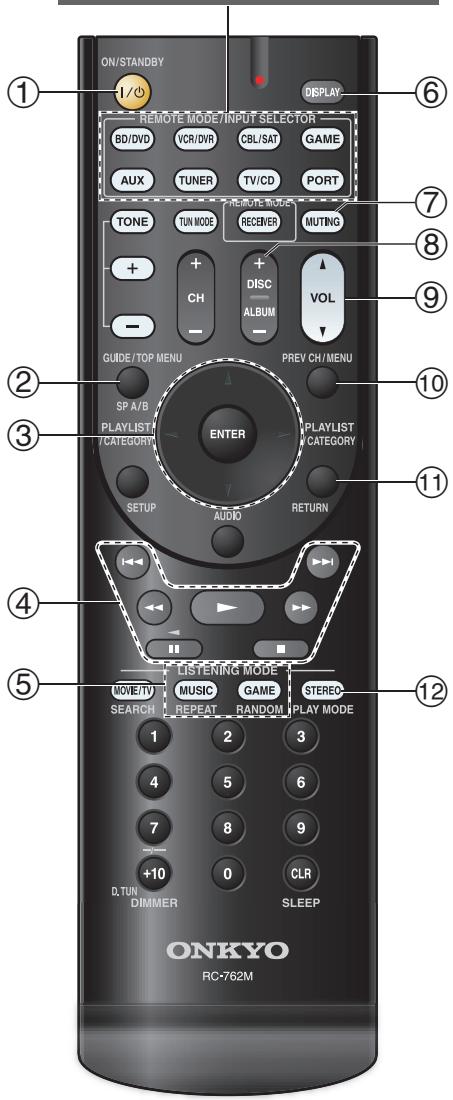

Cette section décrit la procédure d'utilisation de la télécommande, sauf mention contraire.

Utilisation à l'aide de la télécommande

1. Appuyez sur le bouton RECEIVER, puis sur le bouton INPUT SELECTOR. 2. Lancez la lecture sur l'appareil source. Consultez aussi :

« Écoute de la radio AM/FM » (→ page 20) - « Lecture sur iPod/iPhone via une station d'accueil Onkyo » (→ page 44) - « Commande d'autres appareils Onkyo » (→ page 47)

3 Pour ajuster le volume, utilisez VOL △/▽. 4 Sélectionnez un mode d'écoute et profitez ! Consultez aussi : - « Utilisation des modes d'écoute » (→ page 23)

Utilisation de l'ampli-tuner AV

Boutons du sélecteur d'entrée

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source d'entrée. 2 Lancez la lecture sur l'appareil source. 3 Pour ajuster le volume, utilisez la commande MASTER VOLUME. 4 Sélectionnez un mode d'écoute et profitez!

Écoute de la radio am/fm

Cette section décrit la procédure à l'aide des boutons du panneau avant, sauf mention contraire.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez memoriser vos stations préférentes parmi les stations préreglées afin de pouvoir y accéder plus rapidement.

Vous pouvez également changer le pas en fréquence (→ page 40).

1 Appuyez sur AM ou FM pour sélectionner « AM » ou « FM »

Dans cet exemple, nous avons sélectionné FM.

(L'affichage peut être différent d'un pays à l'autre.)

Mode de recherche automatique

1 Appuyez sur TUNING MODE de manière que le témoin AUTO s'allume sur l'écran du ampli-tuner AV. 2 Appuyez sur TUNING /.

La recherche s'arrête lorsque le tuner détecte une station de radio.

Lorsque le tuner a détecté une station, le témoin TUNED s'allume. Lorsque le tuner a détecté une station FM stéréo, le témoin FM STEREO s'allume à l'écran, comme indiqué.

Conseil

• Recherche de stations FM stéreo à faible signal Si le signal émis par une station FM stéreo est faible, il peut parfois être impossible d'obtenir une bonne réception. Dans ce cas, passez en mode Recherche manuelle et écoutez la station en mode mono.
• Vous pouvez également utiliser la touche TUN MODE et les touches de la télécommande.

Recherche manuelle

En mode recherche manuelle, les stations FM sont diffusées en mono.

1 Appuyez sur TUNING MODE de manière que le témoin AUTO s'éteigne sur l'écran de l'amplificateur AV. 2 Appuyez et maintenez enfoncé TUNING /.

La fréquence cesse de changer lorsque vous relâchez le bouton. Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

Conseil

• Vous pouvez également utiliser la touche TUN MODE et les touches de la télécommande.

Recherche de stations par fréquence

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

1 Appuyez à plusieurs reprises sur TUNER de la télécommande pour sélectionner « AM » ou « FM », suivi de D. TUN.

(L'affichage peut être différent d'un pays à l'autre.)

Vous avez 8 secondes pour saisir la fréquence de la station de radio à l'aide des boutons numérotés.

Par exemple, pour atteindre la fréquence 87.5 (FM), appuyez successivement sur les boutons 8, 7 et 5. Si vous avez saisi un mauvais numéro, vous pouvez réessayer après 8 secondes.

Pré-réglage de stations de radio am/fm

Vous pouvez mémoriser jusqu'à 40 de vos stations de radio AM/FM préférences sous forme de stations préreglées.

1 Recherchez la station de radio AM/FM que vous souhaitez memoriser parmi les stations pré-regliées. Consultez la section précédente. 2 Appuyez sur MEMORY. Le numero de station préreglee clignote.

(L'affichage peut être différent d'un pays à l'autre.)

3 Pendant que le nombre de station préréglée clignote (environ 8 secondes), sélectionnez un nombre de station préréglée de 1 à 40 à l'aide de PRESET /. 4 Appuyez à nouveau sur MEMORY pour mémoriser la station ou le canal.

La station ou le canal est mémorisé et le numéro de station préréglée cesse de clignoter.

Répétez cette procédure pour chacune de vos stations de radio AM/FM préférences.

1 Pour sélectionner une station préenregistrée, utilisez PRESET sur l'ampli-tuner AV ou CH + / - de la télécommande.

Conseil

• Vous pouvez également utiliser les boutons numérotés de la télécommande pour sélectionner directement une station préréglée.

Suppression d'une station prérégistrée

1 Sélectionnez la station prérégée que vous souhaitez supprimer. Consultez la section précédente. 2 Tout en maintenant MEMORY enfoncé, appuyez sur TUNING MODE. La station prérégée est supprimée et son numéro disparaît de l'afficheur de l'ampli-tuner AV.

Utilisation du RDS

La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS.

Lorsque le tuner a détecté une station RDS, le témoin RDS s'allume.

Lorsque la station diffuse des informations textuelles, le texte peut être affiché.

Que signifie RDS ?

RDS signifie Radio Data System ; il s'agit d'une méthode de transmission des données contenu dans les signaux radio FM. Elle a été développée par l'Union européenne de radiotélévision (UER) et est disponible dans la plupart des pays européens. De nos jours, la plupart des stations FM l'utilisent. Outre le fait d'afficher des informations textuelles, la fonction RDS peut également vous aider à rechercher des stations de radio par type (actualités, sports, rock, etc.).

L'ampli-tuner AV prend en charge quatre types d'informations RDS:

PS (programme service)

Ce service permet d'afficher le nom de la station lorsqu'une station RDS diffusant des informations PS est syntonisée. Appuyez sur DISPLAY pour afficher la fréquence pendant 3 secondes.

RT (radio text)

Ce service permet au tuner d'afficher du texte à l'écran de l'ampli-tuner AV lorsqu'il détecte une station RDS diffusant des informations textuelles, comme indiqué dans la section suivante.

PTY (program type)

Vous permet de rechercher des stations de radio RDS par type ( page 22).

Vous permet de rechercher des stations de radio RDS diffusant des informations sur la circulation routière ( page 22).

Remarque

• Dans certains cas, les caractères affichés sur l'ampli-tuner AV peuvent ne pas être identiques à ceux diffusés par la station de radio. De même, des caractères inattendus peuvent apparaître sur l'afficheur lorsque les caractères reçus ne sont pas pris en charge. Il ne s'agit pas d'un problème de fonctionnement.
• Si le signal émis par une station de radio RDS est faible, les données RDS peuvent s'afficher par intermittence, voir ne pas s'afficher du tout.

1 Appuyez une fois sur rt/pty/tp.

Les informations textuelles défilent sur l'afficheur de l'ampli-tuner AV.

Remarque

• Le message « Waiting » peut apparaître pendant que l'ampli-tuner AV attend les informations textuelles.
• Si le message « No Text Data » apparait sur l'afficheur, aucune information textuelle n'est disponible.

Recherche de stations par type (PTY)

Vous pouvez rechercher des stations de radio par type.

1 Appuyez deux fois sur RT/PTY/TP.

Le type de programme en cours de diffusion apparaît sur l'afficheur de l'ampli-tuner AV.

2 Utilisez PRESET / pour sélectionner le type de programmes que vous recherchez.

Consultez le tableau indiqué plus loin dans ce chapitre.

3 Appuyez sur ENTER pour commencer la recherche.

L'ampli-tuner AV recherche jusqu'à ce qu'il trouve une station correspondant au type que vous avez indiqué. Puis il s'arrête brievement avant de continuer la recherche.

4 Appuyez sur ENTER lorsqu'une station que vous souhaitez écouter a été détectée.

Si aucune station n'a été trouvée, le message « Not Found » apparait.

Écoute d'informations routières (TP)

Vous pouvez rechercher des stations diffusant des informations routières.

1 Appuyez trois fois sur rt/pty/tp.

Si la station de radio sélectionnée diffuse des informations sur la circulation, « [TP] » apparait sur l'afficheur du ampli-tuner AV. Si « TP » apparait sans crochets, cela signifie que la station en question ne diffuse pas d'informations sur la circulation routière.

2 Appuyez sur ENTER pour rechercher une station diffusant des informations sur la circulation routière.

L'ampli-tuner AV recherche jusqu'à ce qu'il trouve une station diffusant des informations sur la circulation routière.

Si aucune station n'a été trouvée, le message « Not Found » apparait.

Type	Écran
None	None
Bulletin s'information	News
Questions d'actualité	Affairs
Informations	Info
Sport	Sport
Éducation	Educate
Théâtre	Drama
Culture	Culture
Sciences et technologie	Science
Variété	Varied
Musique pop	Pop M
Musique rock	Rock M
Musique grand public	Easy M
Musique classique légère	Light M
Musique classique	Classics
Autres musiques	Other M
Météo	Weather
Finance	Finance
Programmes pour enfants	Children
Affaires sociales	Social
Religion	Religion
Libre ANTenne	Phone In
Voyage	Travel
Loisir	Leisure
Musique jazz	Jazz
Musique country	Country
Variétés nationales	Nation M
Anciens tubes	Oldies
Musique folk	Folk M
Documentaire	Document
Test d'alarme	TEST
Alarme	Alarm!

Sélection des modes d'écoute

Consultez « À propos des modes d'écoute » pour toute information complémentaire sur les modes d'écoute (→ page 24).

Boutons des modes d'écoute

MOVIE/TV, MUSIC, GAME

Bouton MOVIE/TV

Ce bouton permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton MUSIC

Ce bouton permet de sélectionner les modes d'écoute destinés à la musique.

Bouton GAME

Ce bouton permet de sélectionner les modes d'écoute destinés aux yeux video.

Bouton STEREO

Cette touche permet de sélectionner le mode d'écoute Stereo et All Channel Stereo.

• Les modes d'écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur de disque Blu-ray/DVD est raccordé à l'ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI).
• Les modes d'écoute que vous pouvez sélectionner dépendent du format du signal d'entrée. Pour vérifier le format, consultez « Affichage des informations relatives à la source » (→ page 29).
• Lorsqu'un casque est branché, vous pouvez sélectionner les modes d'écoute suivants : Direct, Stereo et Mono.
• Lorsque les enceintes A et B sont activées, vous ne pouvez sélectionner que les modes d'écoute Direct, Stereo, Mono ou T-D (Theater-Dimensional).

Les modes d'écoute de l'ampli-tuner AV peuvent transformer la pièce où est installé votre système en une véritable salle de cinéma ou de concert et restituer un son haute fidélité et surround impressionnant.

Notes explicatives

1. Enceintes avant 2. Enceinte centrale 3. Enceinte surround 4. Subwoofer

Source d'entrée

Les formats audio suivants sont pris en charge par le mode d'écoute.

MONO	Il s'agit d'un son mono (monophonique).
STEREO	Il s'agit d'un son stéreo (stéréophonique). Deux canaux de signaux indépendants sont reproduits via deux enceintes.
5.1ch	Il s'agit d'un son surround 5.1 canaux. Ce système surround dispose de 5 canaux sonores principaux et d'un sixième canal subwoofer (appelé canal point un).
7.1ch *1	Il s'agit d'un son surround 7.1 canaux. Il s'agit d'une amélioration supplémentaire du son 5.1 canaux grâce à deux enceintes supplémentaires qui offrent une meilleure enveloppe sonore et un positionnement plus précis des sons.

*1 L'ampli-tuner AV produit cette source avec un son surround 5.1 canaux.

Disposition des enceintes

L'illustration indique les enceintes activées pour chaque canal. Consultez « Sp Config (Configuration des enceintes) » pour l'installation des enceintes ( page 35).

2.1
3.1
5.1

• Modes d'écoute DSP exclusifs d'Onkyo

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Orchestra	Adapté à la musique classique et à l'opéra, ce mode met en avant les canaux surround afin d'élargir l'image stéreo et simule la réverbération naturelle d'une grande salle.	MONO	5.1
Orches ra		STEREO
		5:1ch
		7:1ch
Unplugged	Parfait pour les instruments acquistiques, les paroles et le jazz, ce mode souligne l'image stéreo avant, ce qui donne l'impression d'être juste devant la scène.
Unplugged
Studio-Mix	Adapté à la musique rock ou pop, ce mode d'écoute create un champ sonore vivant doté d'une puissant image acoustique, comme si vous étiez dans une discothèque ou à un concert de rock.
Studio-Mix
TV Logic	Ce mode ajoute une acoustique réalisée aux émissions de télévision produites en studio, renforce les effets surround de l'intégrality du son et rend les voix plus claires.
TV Logic
Game-RPG	Dans ce mode, le son donne une sensation spectaculaire d'atmoshère similaire au mode Orchestre.
Game-RPG
Game-Action	Dans ce mode l'emplacement sonore est distinct avec une accentuation des graves.
Game-Action
Game-Rock	Dans ce mode, la pression sonore est accentuée pour accroître la sensation de direct.
Game-Rock
Game-Sports	Dans ce mode, la réverbération est augmentée et l'emplacement sonore légément réduit.
Game-Sports
All Ch Stereo	Idéal pour la musique d'ambiance, ce mode emplit la totalité de la zone d'écoute d'un son stéreo provenant des enceintes avant et surround.
All Ch Stereo
Full Mono	Dans ce mode, toutes les enceintes produit le même son en mono : ainsi, le son que vous entendez est le même quel que soit l'endroit de la pièce où vous vous trouvez.
Full Mono

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
T-D (Theater-Dimensional)	Avec ce mode, vous pouvez bénéficier d'un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont lessons atteignent les oreilles gauche et droite de l'auditeur. Il se peut que le résultat ne soit pas satisfaisant s'il y a trop de réverbération. Nous vous recommendons donc d'utiliser ce mode dans un environnement ne comportant que peu ou pas de réverbération naturelle.	MONOSTEREO5:1ch7:1ch	2.13.15.1

■ Modes d'écoute

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Direct	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (préstance des enceintes) et la distance des enceintes sont activées, mais l'essential du traitement défini via le menu principal est désactivé. A/V Sync n'a pas d'effet sur l'audio analogique. Consultez « Menu de configuration OSD » pour toute information complémentaire (→ page 32).	MONO STEREO 5:1ch 7:1ch	2.1|3.1|5.1
Stereo	Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basses).
Stereo	Ce mode est à utiliser lorsque vous regardez unieux film enregistré en mono ou si vous regardez ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoke, par exemple).
Mono	Ce mode doit être utilisé avec les sources multicanaux PCM.	5:1ch 7:1ch	3.1|5.1
Mono

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
DSD*1	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (présence des enceintes), la fréquence de crossover, la distance des enceintes et les paramètres A/V Sync et l'essentiel du traitement défini via le menu principal sont activités. Consultez « Menu de configuration OSD » pour toute information complémentaire (→ page 32).	5:1ch	3.1[5.1]
DSD
Dolby Digital
Dolby D
Dolby Digital Plus*2		5:1ch	3.1[5.1]
Dolby D +		7:1ch
Dolby TrueHD
Dolby TrueHD
DTS		5:1ch	3.1[5.1]
DTS
DTS-HD High Resolution Audio		5:1ch	3.1[5.1]
DTS-HD HR		7:1ch
DTS-HD Master Audio
DTS-HD MSTR
DTS Express		5:1ch	3.1[5.1]
DTS Express
DTS 96/24	Ce mode est destiné à être utilisé avec les sources DTS 96/24. C'est un format DTS de haute résolution qui utilise une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVD portant le logo DTS 96/24.	5:1ch	3.1[5.1]
DTS 96/24
Dolby Pro Logic II	Dolby Pro Logic II étend la source 2 canaux pour la lecture 5.1 canaux. Il offre un son surround très naturel et pur qui enveloppe littéralement l'auditeur. Tout comme la musique et les films, les yeux videoperméttenent également de bénéficier d'effets spatiaux étonnants et d'une image vivante.	STEREO	3.1|5.1
PL II Movie	• Dolby PLII Movie Utiliseze ce mode avec des DVD et des vidéos portant le logo Dolby Surround ainsi qu'avac les émissions de télévision diffusées en Dolby Surround. Vous pouvez également utiliser ce mode avec des films ou des émissions de télévision stéroye et l'ampli-tuner AV créera un mixage surround 5.1 à partir d'un son stéroye à 2 canaux. • Dolby PLII Music Utiliseze ce mode pour ajouter un son surround 5.1 à des sources stéroye telles que des CD et des DVD. • Dolby PLII Game Utiliseze ce mode lorsque vous lisiez des disques de produits.
PL II Music
PL II Game
Neo:6	Ce mode permet de dire n'importe toute source à 2 canaux sur un système 5.1. Il utilise sept canaux pleine bande de décodage matériel pour dire les supports à encodage matériel, ce qui permet d'obtenir un son surround très naturel et pur qui enveloppe littéralement l'auditeur.	STEREO	3.1|5.1
Neo:6 Cinema	• Neo:6 Cinema Utiliseze ce mode avec n'importe quel film enregistré en stéroye (TV, DVD, VHS). • Neo:6 Music Utiliseze ce mode avec n'importe chaque source musicale enregistrée en stéroye (CD, radio, cassette, TV, VHS, DVD).
Neo:6 Music

Remarque

L'ampli-tuner AV peut acheminer le signal DSD depuis HDMI IN. Si la sortie est réglée sur PCM au niveau du lecteur, il est possible d'obtenir un son meilleur selon le lecteur. Dans ce cas, réglez la sortie sur PCM au niveau du lecteur. Pour les disques Blu-ray, Dolby Digital est utilisé. - Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Utilisation du menu principal

Le menu principal vous offre un accès rapide aux réglages que vous utilisez fréquemment. Vous pouvez changer les réglages et afficher les informations courantes.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée vidéo, ou -L'entrée vidéo est 480p, 576p, 720p, 1080i ou 1080p.

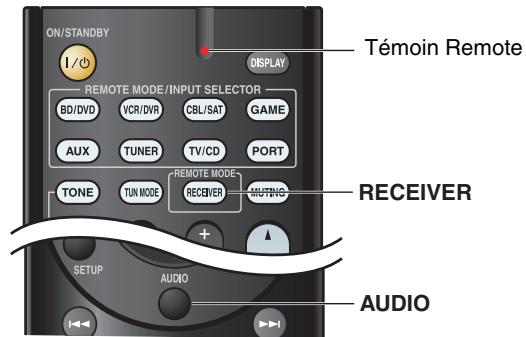

1 Appuyez sur RECEIVER, puis sur AUDIO. Le menu principal s'incrémente sur l'écran du téléviseur. 2 Utilisez et ENTER pour effectuer la sélection de votre choix.

Vous pouvez sélectionner la source d'entrée. Utilisez / pour sélectionner la source d'entrée désirée. Appuyer sur le bouton ENTER permet de commuter sur la source d'entrée sélectionnée.

Vous pouvez changer les réglages suivants:

Bass, Treble, Subwoofer Level, Center Level EX. BASS Late Night « Music Optimizer » et « Cinema Filter »

Consultez aussi :

• « Utilisation des réglages audio » (→ page 42)

Vous pouvez afficher les informations des éléments suivants : « Input » et « Output »

Vous pouvez sélectionner les modes d’écoute regroupés dans les catégories suivantes :

Utilisez / pour sélectionner la catégorie, et

/ pour sélectionner le mode d'écoute.

Appuyez sur ENTER pour basculer sur le mode d'écoute sélectionné.

Remarque

1 En fonction de la source d'entrée et du mode d'écoute, tous les canaux représentés ici n'émettent pas tous du son. 2 • Ce réglage n'est pas disponible dans les cas suivants :

• Le réglage « Audio TV Out » est configuré sur « On » (→ page 41).
• « HDMI Ctrl (RIHD) » est réglé sur « On » (→ page 41) et vous écoutez via les enceintes de leur téléviseur.

Sélection des enceintes a et b

Vous pouvez utiliser deux paires d'enceintes avant avec l'ampli-tuner AV: Enceintes A pour une lecture jusqu'à 5.1 canaux dans votre principale pièce d'écoute et Enceintes B pour une lecture stéréo 2 canaux dans une autre pièce.

1. Appuyez sur RECEIVER, puis sur SP A/B à plusieurs reprises pour parcourir la sélection :

Enceintes A → Enceintes A&B → Enceintes B Off

Le témoin des enceintes et les canaux de sortie sont indiqués ci-dessous.

Témoin des enceintes	Canal de sortie
A	Enceintes A : 5.1 canaux
A B	Enceintes A : 2.1 canaux*3 Enceintes B : 2 canaux
B	Enceintes B : 2 canaux
	Pas de son

*3 Lorsque les enceintes B sont activées, les canaux sont réduits à 2.1 dans la pièce principale.

Conseil

• Vous pouvez également utiliser les SPEAKERS A et B d'amplification AV.

Utilisation de la minuterie de désactivation automatique

La minuterie de désactivation automatique vous permet de régler l'ampli-tuner AV afin qu'il s'éteigne automatiquement au terme d'un délai spécifique.

1. Appuyez sur RECEIVER, puis SLEEP à plusieurs reprises pour sélectionner le délai de mise en veille. Le délai avant mise en veille programmée peut être de 10 à 90 minutes par incréments de 10 minutes. Le témoin SLEEP apparait sur l'écran du ampli-tuner AV lorsque la minuterie de désactivation automatique est activée. Le délai de mise en veille programmée apparait sur l'afficheur pendant environ 5 secondes, avant de laisser la place aux informations précédemment affichées.

Conseil

• Si vous nevez désactiver la minuterie de désactivation automatique, appuyez plusieurs fois sur le bouton SLEEP jusqu'à ce que le témoin SLEEP disparaisse.
• Pour vérifier la durée restante avant la mise en veille programmée de l'ampli-tuner AV, appuyez sur SLEEP.

Veuillez noter que si vous appuyez de nouveau sur SLEEP lorsque le temps affiché est inférieur ou égal à 10 minutes, la minuterie s'éteint.

Réglage de la luminosité de l'écran

Vous pouvez régler la luminosité de l'écran de l'amplificateur AV.

1 Appuyez sur RECEIVER, puis DIMMER à plusieurs reprises pour commuter entre : luminosité normale, faible ou plus faible.

Affichage des informations relatives à la source

Vous pouvez afficher diverses informations concernant la source d'entrée sélectionnée. (Les appareils branchés à la prise UNIVERSAL PORT sont exclus.)

1 Appuyez sur RECEIVER, puis sur DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Conseil

• Vous pouvez également utiliser la touche DISPLAY de l'ampli-tuner AV.

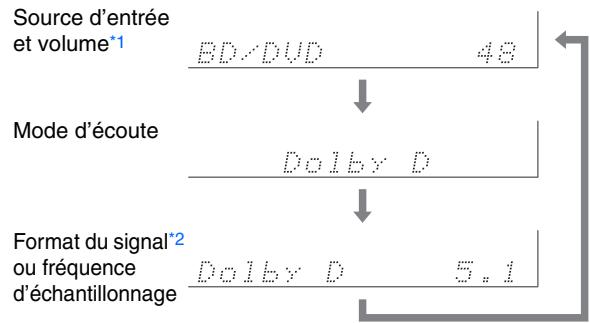

Les informations suivantes s'affichent généralement.

1 Lorsque vous utilisez la radio AM ou FM, la bande de fréquences, le numéro de station pré-réglée et la fréquence s'affichent. 2 Si le signal d'entrée est numérique, le format du signal s'affiche. Les informations s'affichent pendant environ trois secondes, avant de laisser la place aux informations précédemment affichées.

Modification de l'affichage de l'entrée

Lorsque vous branchez un élément Onkyo compatible RI, vous devez configurer l'affichage d'entrée afin que RI fonctionne correctement.

Ce réglage ne peut être modifié que depuis le panneau avant.

1. Appuyez sur TV/CD, GAME ou VCR/DVR.

TV/CD, GAME ou VCR/DVR s'affiche à l'écran du ampli-tuner AV.

2 Maintenez enfoncé le même bouton (environ 3 secondes) pour modifier l'affichage d'entrée.

Répétez cette opération pour sélectionner l'affichage de l'entrée de votre choix.

TV/CD : TV/CD → DOCK

- TAPE

■ GAME: GAME DOCK

VCR/DVR: VCR/DVR DOCK

Remarque

• « DOCK » peut être sélectionné pour le sélecteur d'entrée « TV/CD », « GAME » ou « VCR/DVR », mais pas en même temps.
• Saisissez le code de télécommande approprié avant d'utiliser la télécommande pour la première fois (→ page 47).

Utilisation de music optimizer

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés.

Appuyez sur MUSIC OPTIMIZER sur le panneau avant.

Le témoin M. Opt s'affiche sur l'écran du ampli-tuner AV.

Conseil

• Vous pouvez également utiliser la touche AUDIO.
• Consultez « Music Optimizer » pour toute information complémentaire (→ page 43).

Activation du mode sourdine de l'ampli-tuner AV

Vous pouvez couper provisoirement le son de l'ampli-tuner AV.

1. Appuyez sur RECEIVER, puis sur MUTING.

Le son est coupé et le témoin MUTING clignote sur l'écran du ampli-tuner AV.

Conseil

• Pour réactiver le son, appuyez de nouveau sur MUTING ou réglez le volume.
• La coupure du son est automatiquement désactivée lorsque l'ampli-tuner AV est mis en veille.

Remarque

• Baissez toujours le volume sonore avant de brancher votre casque.
• Les enceintes sont déactivées lorsque la fiche du casque est insérée dans la prise PHONES.
• Lorsque vous branchez un casque, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono ou Direct.

Enregistrement

Cette section explique comment enregistrer la source d'entrée sélectionnée sur un appareil doté d'une fonction d'enregistrement.

Enregistrement AV

Les sources audio peuvent être enregistrées sur un enregistreur audio (magnétophone, platine à cassette, CDR, enregistreur de MD). Les sources vidéo peuvent être enregistrées sur un enregistreur vidéo (magnétoscope, graveur DVD, par exemple).

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source que vous souhaitez enregistrer.

Vous pouvez regarder la source pendant l'enregistrement. La commande MASTER VOLUME de l'ampli-tuner AV n'a aucun effet sur l'enregistrement.

2 Commencez l'enregistrement sur votre enregistreur. 3 Lancez la lecture sur votre appareil source. Si vous modifiez la source d'entrée pendant l'enregistrement, la nouvelle source d'entrée sera enregistrée.

Menu de configuration OSD

Les menus de configuration constituent un moyen pratique pour modifier les différents paramètres de l'ampli-tuner AV. Les paramètres sont organisés en 10 catégories.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

Cette section décrit la procédure d'utilisation de la télécommande, sauf mention contraire.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée vidéo, ou -L'entrée vidéo est 480p, 576p, 720p, 1080i ou 1080p.

Procédures courantes dans le menu de configuration

1 Appuyez sur RECEIVER, puis sur SETUP. 2 Utilisez / pour sélectionner un élément du menu, puis appuyez sur ENTER. 3 Utilisez / pour sélectionner une cible de réglage, et utilisez / pour modifier le réglage.

Appuyez sur SETUP pour fermer le menu.

Appuyez sur RETURN pour revenir au menu précédent.

Remarque

• Cette procédure peut également être effectuée à l'aide de SETUP, des curseurs et ENTER de l'ampli-tuner AV.

Notes explicatives

① Sélection du menu ② Configuration d'une cible ③ Options de réglage (configuration de réglage par défaut soulignée)

Éléments du menu de configuration

Elément du menu	Cible de réglage
HDMI Input (→ page 34)	BD/DVD
	VCR/DVR
	CBL/SAT
	GAME
	AUX
	TV/CD
	PORT
Component (→ page 34)	BD/DVD
	VCR/DVR
	CBL/SAT
	GAME
	AUX
	TV/CD
	PORT
Digital Audio (→ page 35)	BD/DVD
	VCR/DVR
	CBL/SAT
	GAME
	AUX
	TV/CD
	PORT
Sp Config (→ page 35)	Subwoofer
	Front
	Center
	Surround
	Crossover
	Double Bass
	Wireless Front
	Wireless Surr

Elément du menu	Cible de réglage
Sp Distance (→page 36)	Unit
	Left
	Center
	Right
	Surround Right
	Surround Left
	Subwoofer
Level Cal (→page 37)	Left
	Center
	Right
	Surround Right
	Surround Left
	Subwoofer
Audio Adjust (→page 37)	Input Ch (Mux)
	Input Ch (Mono)
	Panorama
	Dimension
	Center Width
	Center Image
	Listening Angle
Source Setup (→page 38)	A/V Sync
	Name
	Audio Selector
	Fixed Mode
Hardware (→page 39)	Volume OSD
	Remote ID
	AM Freq Step
	Auto Standby
	UP-A1 ChargeMode
HDMI Setup (→page 41)	HDMI Ctrl (RIHD)
	HDMI Through
	Audio TV Out
	Audio Return Ch
	LipSync

Menu

Si vous branchez un appareil vidéo à une entrée HDMI, vous devrez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée HDMI IN 2, vous devrez affecter cette entrée «HDMI2» au sélecteur d'entrée «BD/DVD». Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	HDMI1
VCR/DVR	HDMI2
CBL/SAT	HDMI3
GAME	HDMI4
AUX	----
TV/CD	----
PORT	----

HDMI1, HDMI2, HDMI3, HDMI4:

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

Sélectionnez si vous n'utilisez pas la sortie HDMI OUT.

Aucune entrée HDMI ne peut être affectée plus d'un sélecteur d'entrée. Quand les HDM1 - HDM14 ont déjà été affectées, vous nevez d'abord régler les sélecteurs d'entrée non utilisés sur « --- » sinon vous ne pourrez pas affecter HDM1 - HDM14 au sélecteur d'entrée.

Remarque

• Si aucun appareil vidéo n'est branché sur la sortie HDMI (même si l'entrée HDMI a été affectée), l'ampli-tuner AV sélectionne la source vidéo en fonction du réglage de « Component (Entrée vidéo composantes) ».
• Lorsqu'une entrée HDMI IN est affectée à un sélection d'entrée en utilisant la procédure expliquée ici, la même entrée HDMI IN est prioritairement configurée dans « Digital Audio (Entrée audio numérique) » ( page 35). Dans ce cas, si vous souhaitez utiliser l'entrée audio coaxiale ou optique, procédez à la sélection appropriée dans le réglage de « Audio Selector » ( page 39).
• N'attribuez pas une entrée HDMI IN au selecteur TV/CD lorsque « HDMI Ctrl (RIHD) » est réglé sur « On » ( page 41), sinon l'opération CEC (Consumer Electronics Control) appropriée n'est pas garantie.
• Si vous regléz « - - - - » sur un réseau d'entrée déjà sélectionné dans « HDMI Through » ( page 41), le réglage « HDMI Through » est automatiquement commuté sur « Off »
• Le sélecteur « TUNER » ne peut être affecté et est réservé à l'option « - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Si vous branchez un appareil (par exemple une station d'accueil de la série UP-A1 avec un iPod/iPhone en place) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur « PORT ».

Menu

Si vous branchez un appareil vidéo à une entrée vidéo composantes, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée COMPONENTVIDEO IN 2, vous devez affecter l'entrée « IN2 » au sélecteur d'entrée « BD/DVD »

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	IN1
VCR/DVR	----
CBL/SAT	IN2
GAME	----
AUX	----
TV/CD	----
PORT	----

IN1, IN2:

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

→-·

Sélectionnez si vous n'utilisez pas la sortie COMPONENTVIDEO OUT.

Remarque

• Le sélecteur « TUNER » ne peut être affecté et est réservé à l'option « - - - - - »
• Si vous branchez un appareil (par exemple une station d'accueil de la série UP-A1 avec un iPod/iPhone en place) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur « PORT ».

Menu

Si vous raccordez un périphérique à une entrée audio numérique, vous nevez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur CD à l'entrée OPTICAL IN 1, vous nevez affecter « OPTICAL1 » au sélecteur d'entrée « TV/CD ». Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	COAXIAL
VCR/DVR	----
CBL/SAT	----
GAME	OPTICAL1
AUX	----
TV/CD	OPTICAL2
PORT	----

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

Sélectionnez si l'appareil est raccordé à une entrée audio analogique.

Remarque

• Lorsqu'une entrée HDMI IN est affectée à un sélection d'entrée en « HDMI Input » ( page 34), la même entrée HDMI IN est prioritairement configurée dans cette affectation. Dans ce cas, si vous souhaitez utiliser l'entrée audio coaxiale ou optique, procédez à la sélection appropriée dans « Audio Selector » ( page 39).
• Les taux d'échantillonnage disponibles pour des signaux PCM (stéréo/mono) d'une entrée numérique (optique et coaxiale) sont 32/44,1/48/88,2/96 kHz/16,20,24 bits.
• Le sélecteur « TUNER » ne peut être affecté et est réservé à l'option « TUNER ».
• Si vous branchez un appareil (par exemple une station d'accueil de la série UP-A1 avec un iPod/iPhone en place) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur « PORT ».

Sp Config

Cette section explique comment spécifier les enceintes à connecter et leur taille.

Diamètre du cône

Pour des enceintes dont le diamètre du cône est supérieur à 16 cm, spécifiez Large (pleine bande). Pour ceux d'un diamètre inférieur, spécifiez Small (crossover par défaut 150Hz).

La fréquence de crossover peut être modifiée dans

Crossover (Fréquence de crossover) (→ page 36).

Remarque

• Ces réglages ne sont pas disponibles dans les cas suivants:
• Un casque est raccordé.

-Le réglage « Audio TV Out » est configuré sur « On » (→ page 41).

• « HDMI Ctrl (RIHD) » est réglé sur « On » (→ page 41) et vous écoutez via les enceintes de votre téléviseur.

-Les enceintes B sont activées.

• Que les enceintes A sont désactivées.

Yes No

Small: Large:

Remarque

• Si le paramètre « Subwoofer » est réglé sur « No », ce paramètre est réglé sur « Large ».

Small: Large:

None

Remarque

*1 Si le paramètre « Front » est régler sur « Small », l'option « Large » ne peut être sélectionnée.

Crossover (fréquence de crossover)

Ce paramètre est utile aux enceintes que vous avez spécifiées comme « Small » dans la « Sp Config (Configuration d'enceintes) » ( page 35). Pour obtenir le meilleur résultat de votre système d'enceintes au niveau des graves, vous devez régler la fréquence de crossover en fonction de la taille et de la distorsion de fréquence de vos enceintes. 40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 120Hz, 150Hz, 200Hz

Utilisez le diamètre des plus petites enceintes de votre système lors de la sélection de la fréquence de crossover.

Diamètre du côte de l'enceinte	Fréquence de crossover
Plus de 20 cm	40/50/60 Hz*2
16 à 20 cm	70/80/90 Hz*2
13 à 16 cm	100 Hz
9 à 13 cm	120 Hz
Moins de 9 cm	150/200 Hz*2

Sélectionnez le paramètre approprié à l'enceinte.

Remarque

• Pour un réglage plus précis, recherchez la distorsion de fréquence dans les manuels fournis avec vos enceintes et procédez au réglage de manière appropriée.
• Sélectionnez une fréquence de crossover supérieure si vous souhaitez davantage de son du subwoofer.

Off

Activez ce réglage pour amplifier les basses en renforçant les graves transmis par les canaux avant gauche, droit et central au subwoofer.

Remarque

• Lorsque le paramètre « Subwoofer » est réglé sur « No » ou le paramètre « Front » sur « Small », ce paramètre est réglé sur « Off » ( page 35).
• Ce paramètre est automatiquement réglé sur « On » lorsque les paramètres « Subwoofer » et « Front » sont réglés sur « Yes » et « Large » respectivement pour la première fois.

Lorsqu'un appareil facultatif est branché sur la prise UNIVERSAL PORT de l'ampli-tuner AV, le menu de réglage des enceintes s'affiche à l'écran.

Yes:

Le son est produit à partir des enceintes raccordées à l'appareil sans fil.

No:

Le son n'est pas produit à partir des enceintes raccordées à l'appareil sans fil.

Lorsque l'appareil sans fil est raccordé à la prise UNIVERSAL PORT de l'ampli-tuner AV, vous pouvez désirer la reproduction du son des enceintes raccordées à l'appareil sans fil.

Remarque

• Sieldom appareil sans fil n'est raccordé à la prise UNIVERSAL PORT de l'ampli-tuner AV, ce réglage n'est pas disponible. *1 Si le paramètre « Surround » est réglé sur « None », ce paramètre ne peut être sélectionné.

Sp distance

Ici, vous pouvez spécifier la distance entre chacune des enceintes et la position d'écoute de manière à ce que le son de chaque enceinte arrive aux oreilles de chaque auditeur de la manière souhaitée par l'ingénieur du son.

Remarque

• Ces réglages ne sont pas disponibles dans les cas suivants : - Un casque est raccordé. - Le réglage « Audio TV Out » est configuré sur « On » (→ page 41).
• « HDMI Ctrl (RIHD) » est régglé sur « On » (→ page 41) et vous écoutez via les enceintes de votre téléviseur.
• Les enceintes B sont activées.
• que les enceintes A sont désactivées.

feet:

Les distances peuvent être régées en pieds. Plage de valeurs : 1ft à 30ft par pas de 1 pied.

meters:

Les distances peuvent être réglées en mètres. Plage de valeurs : 0.3m à 9.0m par pas de 0,3 mètre.

Spécifiez la distance entre chacune des enceintes et la position d'écoute.

Remarque

• Les enceintes que vous avez réglées sur « No » ou « None » dans « Sp Config (Configuration d'enceintes) » ( page 35) ne peuvent pas être sélectionnées.

Menu

Ici, vous pouvez régler le niveau sonore de chaque enceinte à l'aide du testeur de tonalité intégré de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d'écoute.

Remarque

• Ces réglages ne peuvent pas être utilisés dans les cas suivants :
• Un casque est raccordé.
• Le réglage « Audio TV Out » est configuré sur « On » ( page 41).
• « HDMI Ctrl (RIHD) » est réglé sur « On » ( page 41) et vous écoutez via les enceintes de votre téléviseur.
• Les enceintes B sont activées.
• que les enceintes A sont désactivées. -L'ampli-tuner AV est en mode sourdine.

-12 dB à 0 dB à +12 dB par pas de 1 dB.

-15dB à +3dB à +12dB par pas de 1 dB.

Remarque

• Les enceintes que vous avez réglées sur « No » ou « None » dans « Sp Config (Configuration d'enceintes) » ( page 35) ne peuvent pas être sélectionnées. *1 Pour l'enceinte centrale et le subwoofer (caisson de basses), les réglages de niveau réalisés à l'aide du menu principal sont enregistrés comme réglages par défaut dans ce menu ( page 28).

Conseil

• Si vous utilisez un sonomètre portable, réglez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d'écoute soit de 75 dB SPL (pondération C, mesure lente).

Menu

Grâce aux fonctions et aux réglages Ajustement audio, vous pouvez régler le son et les modes d'écoute selon vos préférences.

Multiplex

Main Sub Main/Sub

Ce réglage détermine le canal d'une source multiplex stéréo qui est restituée. À utiliser pour sélectionner des canaux ou des langues audio avec des sources multiplex, des émissions de télévision multilingues, etc.

Input CH (mono)

Left + Right Left Right

Ce réglage spécifique le canal à utiliser pour la lecture d'une source numérique à deux canaux, telle que Dolby Digital, ou source PCM/analogique à deux canaux avec le mode d'écoute Mono.

PL II Music (2CH input)

Ces réglages ne s'appliquent qu'aux sources stéréo à 2 canaux.

Panorama

On Off

Grâce à ce réglage, vous pouvez élargir l'image stéréo avant lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music.

Dimension

-3a0a+3

Grâce à ce réglage, vous pouvez déplacer le champ sonore vers l'avant ou vers l'arrière lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music. Des valeurs supérieures permettent de déplacer le champ sonore vers l'arrière. Des valeurs inférieures permettent de le déplacer vers l'avant.

Si l'image stéreo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l'avant pour améliorer la balance. Inversement, si l'image stéreo ressemble à une image mono ou si vous n'entendez pas suffisamment le son surround, déplacez-le vers l'arrière.

0a3a7

Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l'enceinte centrale lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music. En règle générale, si vous utilisez une enceinte centrale, le son du canal central n'est restitué que par l'enceinte centrale. (Si vous n'utilisez pas d'enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle). Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l'intensité du son du canal central.

Neo:6 music

0a2a5

Grâce à ce réglage, vous pouvez spécifier le degré d'atténuation de la sortie des canaux avant gauche et droite afin de créer un canal central.

Changer la valeur de « 0 » à « 5 » étend le son du canal central à gauche et à droite (extérieur).

Wide:

Narrow:

Grâce à ce réglage, vous pouvez optimiser le mode d'écoute Theater-Dimensional en spécifiant l'angle des enceintes avant gauche et droite par rapport à la position d'écoute. Idéalement, les enceintes avant gauche et droite doivent être à égale distance de la position d'écoute et à un angle proche de l'un des deux réglages disponibles.

Enceinte avant gauche Enceinte avant droite

Les éléments peuvent être régés individuellement pour chaque sélecteur d'entrée.

Préparation

Pressez les boutons du sélecteur d'entrée pour sélectionner une source d'entrée.

Menu

Source Setup

0ms a 400 ms par pas de 10 msec

Lorsque vous utilisez un balayage progressif sur votre lecteur Blu-ray/DVD, il se peut que le son et l'image soient décalés. Grâce à ce réglage, vous pouvez corriger ce décalage en retardant les signaux audio.

Pour afficher l'image du téléviseur tout en réglant le début, appuyez sur le bouton ENTER.

Pour revenir à l'écran précédent, appuyez sur RETURN.

La plage des valeurs que vous pouvez ajuster dépend du fait que votre téléviseur ou votre écran prend en charge HDMI Lip Sync et que le paramètre « LipSync » est réglé sur « On » ou non (→ page 42).

Remarque

• La fonction A/V Sync est désactivée lorsque le mode d'écoute Direct est utilisé avec une source d'entrée analogue.

Nom préréglé pour le sélecteur d'entrée

--, Blu-ray, DVD, HD DVD, VCR, DVR, Tivo, CableSTB, SAT STB, PS3, Wii, Xbox, PC, TV, CD, TAPE, iPod:

Pour réinitialiser aux valeurs par défaut « - - - »

Vous pouvez saisir un nom prééréglé pour chaque sélecteur d'entrée afin de les identifier plus facilement. Le nom prééréglé apparait sur l'écran une fois saisi.

Remarque

• Vous ne pouvez pas attribuer un nom préféré à plusieurs sélecteurs d'entrée.
• Ce paramètre ne peut pas être utilisé avec les selecteurs d'entrée TUNER (AM, FM).

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'ampli-tuner AV.*1 Grâce à cette sélection, il est possible de sélectionner automatiquement le son du téléviseur en tant que priorité parmi d'autres affectations.

Vous pouvez sélectionner ici lorsque que l'entrée HDMI IN est affectée en tant que source d'entrée. Si les entrées HDMI (HDMI IN) et audio numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l'entrée HDMI est automatiquement sélectionnée comme une priorité.

Vous pouvez sélectionner ceci lorsque que l'entrée COAXIAL IN est affectée en tant que source d'entrée. Si les entrées coaxiale et HDMI ont été affectées, l'entrée coaxiale est automatiquement sélectionnée comme une priorité.

Vous pouvez sélectionner ceci lorsque que l'entrée OPTICAL IN est affectée en tant que source d'entrée. Si les entrées optique et HDMI ont été affectées, l'entrée optique est automatiquement sélectionnée comme une priorité.

L'ampli-tuner AV restitue toujours des signaux analogiques.

Vous pouvez définir la priorité de la sortie audio en présence d'entrées numériques et analogiques.

Remarque

• Ce paramètre ne peut être sélectionné que pour une source d'entrée affectée en tant qu'entrée HDMI IN, COAXIAL IN ou OPTICAL IN.

*1 Vous pouvez sélectionner « ARC » si vous sélectionnez le sélecteur d'entrée TV/CD. Mais vous ne le pouvez pas si vous avez sélectionné « Off » dans le réglage de « Audio Return Ch » (→ page 42).

Réglage du signal numérique entrant (fixed mode)

Le format est détecté automatiquement. Si aucun signal d'entrée numérique n'est présent, l'entrée analogique correspondante est utilisée à la place.

Seuls les signaux d'entrée au format PCM 2 canaux seront restitués. Si le signal d'entrée n'est pas au format PCM, l'indicateur PCM clignote et un son est émis.

Seuls les signaux d'entrée au format DTS (et pas DTS-HD) seront restitués. Si le signal d'entrée n'est pas un signal DTS, l'indicateur DTS clignote et aucun son n'est émis.

Lorsque « HDMI », « COAXIAL » ou « OPTICAL » est sélectionné dans le réglage « Audio Selector », vous pouvez spécifier le type de signal dans « Fixed Mode ». Normalement, l'ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS, vous pouvez régler manuellement le format de signal sur PCM ou sur DTS.

• Si le début des pistes d'une source PCM sont coupés, essayez de régler le format sur PCM.
• Si du bruit se fait entendre pendant l'avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS.

Remarque

• Le réglage est réinitialisé à la valeur « Off » lorsque vous modifiez le réglage dans « Audio Selector » (→ page 39).

Menu

Hardware

Volume OSD

On Off

Activez ce réglage pour afficher le niveau sonore sur l'écran du téléviseur pendant le réglage.

1,2 ou 3

Lorsque plusieurs appareils Onkyo sont utilisés dans la même démarche, leurs codes d'identification à distance peuvent se chevaucher. Pour différencier l'ampli-tuner AV des autres appareils, vous pouvez modifier son code d'identification à distance de « 1 » à « 2 » ou « 3 »

Remarque

• Si vous modifiez le code d'identification à distance de l'amplificateur AV, n'oubliez pas d'enregistrer le même code dans la télécommande (cf. ci-dessous). Sinon, vous ne pourrez pas le commander avec la télécommande.

Modification du code d'identification de la télécommande

1 Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton SETUP jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Utilisez les boutons numérotés pour saisir le code d'identification 1, 2 ou 3. Le témoin Remote clignote deux fois.

Tuner

10kHz: 9kHz:

Sélectionnez le pas en fréquence en fonction de la région.

Pour que la symphonisation AM fonctionne correctement, vous devez spécifier le pas en fréquence AM utilisé dans votre région.

Remarque

• Si vous modifiez ce réglage, toutes les stations de radio préenregistrées seront supprimées.

Veille automatique

Off On

Lorsque « Auto Standby » est réglé sur « On », l'ampli-tuner AV se met automatiquement en mode veille si aucune opération n'est effectuée pendant 30 minutes sans signal d'entrée audio ni vidéo.

« Auto Standby » s'affiche sur l'écran du ampli-tuner AV et sur l'OSD 30 secondes avant que la fonction de veille automatique ne se déclenche.

Remarque

• Lorsqu'elle est réglée sur « On », la fonction de mise en veille automatique peut s'activer pendant la lecture de certaines sources.

UP-A1 chargemode

Auto:

L'alimentation est interrompue lorsque vous iPod/iPhone est complètement chargé.

On:

L'alimentation continue même lorsque votre iPod/iPhone est complètement chargé.

Off:

Votre iPod/iPhone n'est pas chargé.

Vous pouvez spécifier la façon dont votre iPod/iPhone est alimenté lorsque l'ampli-tuner AV est en mode veille.

Remarque

• Le réglage ne peut pas être sélectionné si :

-La station d'accueil UP-A1 Dock avec un iPod/iPhone en place n'est pas raccordée à l'ampli-tuner AV, ou

• Le modèle d'iPod/iPhone en place n'est pas pris en charge.
• émoin SLEEP s'allume de manière atténuée en mode veille. Dans ces conditions, la consommation de l'amplitude AV augmente légèrement. Avec « Auto », lorsque l'iPod/iPhone est complètement chargé, l'indicateur SLEEP se déclenche et la consommation d'énergie en mode veille est réduite.

RECEIVER

Activez ce réglage pour permettre aux appareils compatibles R1HD connectés par HDMI d'être commandés avec l'ampli-tuner AV (→ page 57).

Remarque

• Lorsque le paramètre est réglé sur « On » et que le menu est fermé, le nom des appareils compatibles RIHD connectés et « RIHD On » s'affiche sur l'ampli-tuner AV. Search (nom) RIHDOn Quand l'ampli-tuner AV ne peut pas recevoir le nom de l'appareil, il est affiché comme « Player » ou « Recorder », etc. ( * s'affiche et indique le nombre d'appareils, lorsque deux ou plus sont reçus).
• Lorsqu'un appareil compatible RHD est branché à l'ampli-tuner AV via un cable HDMI, le nom de l'appareil branché est affiché sur l'afficheur de l'ampli-tuner AV. Par exemple, si vous commandez un lecteur Blu-ray/DVD (sous tension) à l'aide de la télécommande de l'ampli-tuner AV pendant que vous regardez la télévision, le nom du lecteur Blu-ray/DVD s'affiche sur l'ampli-tuner AV.
• Réglez-le sur « Off » si un appareil branché n'est pas compatible ou si vous n'êtes pas sûr qu'il est compatible.
• Si le fonctionnement n'est pas normal lorsque ce paramètre est réglé sur « On », réglez ce paramètre sur « Off »
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « On », la consommation en mode veille augmente légèrement. (Selon l'état du télévisueur, l'ampli-tuner AV entre en mode veille, comme d'habitude.)
• Quand l'équipement source est relié à la connexion Rl, il peut mal fonctionner si « HDMI Ctrl (RIHD) » est réglé sur « On »

Off BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX, TV/CD, PORT:

Sélectionnez la source d'entrée pour laquelle la fonction HDMI Through est activée.

Last:

La fonction HDMI Through est activée sur la source d'entrée sélectionnée au moment du réglage de l'ampli-tuner AV en mode veille.

Lorsque la fonction HDMI Through est activée, que l'ampli-tuner AV soit allumé ou en mode veille, les signaux audio et vidéo reçus par une entrée HDMI sont restitués sur le téléviseur ou d'autres appareils via la sortie HDMI. En mode veille, les témoins HDMI THRU et HDMI s'allumeront (HDMI s'allumeront de manière atténuée).

Ce paramètre est fixé sur « Auto » automatiquement lorsque le paramètre « HDMI Ctrl (RIHD) » ci-dessus est réglé sur « On », résultat en une sélection automatique de la source d'entrée.

Remarque

• Seule la source d'entrée affectée à HDMI IN via « HDMI Input » est activée (→ page 34).
• La consommation électrique en mode veille augmente lorsque la fonction HDMI Through est activée; cependant, il est possible de réduire la consommation électrique dans les cas suivants :
• Le téléviseur est en mode veille.
• Vous regardez un programme télévisé.
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Selon l'appareil raccordé, il est possible que la source d'entrée appropriée ne soit pas sélectionnée avec le réglage configuré sur « Auto ».
• Ce paramètre est automatiquement réglé sur « Off » lorsque le paramètre « HDMI Ctrl (RIHD) » ci-dessus est réglé sur « Off ».

Off On

Ce réglage détermine si les signaux audio reçus sont reproduits sur la sortie HDMI. Vous pouvez activer ce réglage si votre téléviseur est raccordé à la sortie HDMI et que vous souhaitez écouter un contenu audio à partir d'un appareil raccordé via les enceintes de votre téléviseur. Normalement, ce paramètre doit être réglé sur « Off »

Remarque

• Si « On » est sélectionné et si l'audio peut être restitué par le téléviseur, les enceintes de l'ampli-tuner AV n'émettront aucun son. Dans ce cas, « TV Speaker » s'affiche sur l'écran du ampli-Tuner AV en appuyant sur DISPLAY.
• Quand « HDMI Ctrl (RIHD) » est réglé sur « On », ce paramètre est fixe sur « Auto »
• Avec certains téléviseurs et signaux d'entrée, aucun son n'est restitué même lorsque ce paramètre est réglé sur « On ».
• Si « Audio TV Out » ou « HDMI Ctrl (RIHD) » est réglée sur « On » et que vous écoutez via les enceintes de votre téléviseur ( page 14), le fait d'allumer la commande de volume de l'ampli-tuner AV permet de restituer le son à partir des enceintes gauches et droites de l'ampli-tuner AV. Pour couper les enceintes de l'ampli-tuner AV, modifier les réglages, modifier les réglages de votre téléviseur ou coupez le son de l'ampli-tuner AV.
• Il n'est pas possible de modifier le mode d'écoute lorsque ce réglage est configuré sur « On » et que la source d'entrée n'est pas HDMI.

Audio return ch (ARC)

Off Auto:

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'ampli-tuner AV.

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles ARC d'envoyer le flux audio sur HDMI OUT de l'ampli-tuner AV. Pour utiliser cette fonction, vous devez utiliser le sélecteur d'entrée TV/CD et votre téléviseur doit prendre en charge l'ARC.

Remarque

• Ce paramètre est fixé sur « -- -- » lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « Off »
• Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « On » pour la première fois.
• Si vous réglez « Audio Return Ch » sur « Auto », le paramètre « Audio Selector » du sélecteur d'entrée TV/CD est automatiquement réglé sur « ARC » ( page 39).

Off On

Cette fonction permet à l'ampli-tuner AV de corriger automatiquement tout décalage entre les signaux audio et les signaux vidéo en fonction des données transmises par le moniteur connecté.

Remarque

• Cette fonction n'est disponible que si votre téléviseur compatible HDMI prend en charge la fonction HDMI Lip Sync.

Après avoir modifié les réglages de « HDMI Ctrl (RIHD) », « HDMI Through », ou « Audio Return Ch », coupez l'alimentation de tous les appareils branchés et remettez-les en marche. Consultez le manuel d'utilisation de tous les autres appareils branchés.

Utilisation des réglages audio

Vous pouvez modifier plusieurs paramètres audio à partir du menu principal (→ page 28).

1 Appuyez sur RECEIVER, puis sur AUDIO. 2 Utilisez / et ENTER pour sélectionner « Audio », puis / / pour procéder à la sélection de votrechoix.

Remarque

• Ces réglages ne sont pas disponibles dans les cas suivants :

-Le réglage « Audio TV Out » est configuré sur « On » (→ page 41).

• « HDMI Ctrl (RIHD) » est réglé sur « On » ( page 41) et vous écoutez via les enceintes de votre téléviseur.

Base

-10 dB à 0 dB à +10 dB par pas de 2 dB Vous pouvez amplifier ou atténuer les basses fréquences restituées par les enceintes avant.

-10 dB à 0 dB à +10 dB par pas de 2 dB. Vous pouvez amplifier ou atténuer les hautes fréquences restituées par les enceintes avant.

Vous pouvez régler les aigus et les graves des enceintes avant A et B, sauf lorsque le mode d'écoute Direct est sélectionné.

Utilisation sur la télécommande directement

1 Appuyez à plusieurs reprises sur RECEIVER sur l'TONE pour sélectionner « Bass » ou « Treble » 2 Utilisez - et + pour procéder au réglage.

Conseil

• Vous pouvez également utiliser TONE de ampli-tuner AV et - / +

Niveau sonore des enceintes

-15dB ±3dB ±12dB par pas de 1dB

-12dB à 0dB à +12dB par pas de 1dB

Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d'entrée.

Ces réglages temporaires sont annulés lorsque l'ampli-tuner AV est mis en veille. Pour enregistrer le réglage effectué, allez à « Level Cal (Calibrage du niveau) »

→ page 37) avant de mettre l'ampli-tuner AV en veille.

Remarque

• Ces réglages ne peuvent pas être utilisés dans les cas suivants :
• Un casque est raccordé. - L'ampli-tuner AV est en mode sourdine.
• Les enceintes régles sur « No » ou « None » dans la « Sp Config (Configuration d'enceintes) » (→ page 35) ne peuvent pas être réglées.

Off On

EX. BASS est une technologie développée par experimentation et tests d'écoute afin de reproduire des graves naturels plus profonds. Lorsque vous activez le mode, vous pouvez bénéficier d'une présence dynamique plus profonde pour vos films et votre musique.

Remarque

• Ce réglage n'est pas disponible dans les cas suivants :
• Un casque est raccordé.
• Les enceintes B sont activées.
• Que les enceintes A sont désactivées.
• Le mode d'écoute Direct est sélectionné.
• Le réglage « Subwoofer » est configuré sur « No » (→ page 35).

Pour les sources Dolby Digital et Dolby Digital Plus, les options sont :

Off

Low:

Faible réduction dans la plage dynamique.

High:

Réduction importante dans la plage dynamique.

Pour les sources Dolby TrueHD, les options sont :

Auto:

La fonction Late Night est automatiquement réglée sur « On » ou « Off »

Off On

Activez ce réglage pour réduire la plage dynamique des contenus enregistrés en Dolby Digital de manière à pouvoir entendre correctement les séquences calmes lorsque vous écoutez avec un faible niveau sonore — idéal pour regarder des films tard dans la nuit sans déranger personne.

Remarque

• L'effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l'intention du concepteur du son. Avec certains contenus, elle n'aura pas ou peu d'effets quelles que soient les options que vous sélectionnez.
• La fonction Late Night peut être utilisée seulement lorsque la source d'entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD.
• La fonction Late Night est régée sur « Off » quand l'ampli-tuner AV est mis en veille. Pour les sources Dolby TrueHD, elle est régée sur « Auto »

Off On

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés. Le témoin M. Opt s'affiche sur l'écran du ampli-tuner AV.

Conseil

• Vous pouvez également utiliser la touche MUSIC OPTIMIZER du ampli-tuner AV.

Remarque

• La fonction Music Optimizer ne fonctionne qu'avec les signaux d'entrée audio numériques PCM avec une fréquence d'échantillonnage inférieure à 48 kHz et les signaux d'entrée audio analogiques.
• La fonction Music Optimizer est désactivée lorsque le mode d'écoute Direct est sélectionné.
• Ce réglage est enregistré séparément pour chaque sélectionneur d'entrée.

Filtre CINEMAFILTER

Off On

Activez ce réglage pour adoucir les bandes-son de film très fortes, dont le mixage est généralement destiné à une salle de cinéma.

Le filtrage CinemaFILTER peut être utilisé avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Pro Logic II Movie, Multicanaux, DTS, DTS Neo:6 Cinema, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio et DTS Express.

Remarque

• Le filtré CinemaFILTER peut ne pas fonctionner lorsqu'il est utilisé avec certaines sources d'entrée.

Utilisation de la station d'accueil onkyo

La station d'accueil est vendue séparément. Les modèles vendus sont différents en fonction de la région.

Pour les informations les plus récentes sur les appareils de la station d'accueil Onkyo, visitez le site Web Onkyo à l'adresse :

http://www.onkyo.com

Avant d'utiliser des appareils de la station d'accueil série Onkyo, effectuez la mise à jour du logiciel de votre iPod/iPhone, disponible sur le site Web d'Apple. Pour les modèles d'iPod/iPhone pris en charge, consultez le manuel d'instructions de la station d'accueil Onkyo.

Station d'accueil UP-A1

Grâce à la station d'accueil UP-A1, vous pouvez facilement lire les fichiers musicaux, les photos ou les films enregistrés sur votre iPod/iPhone Apple via l'amplificateur AV et profiter d'un son exceptionnel.

Vous pouvez utiliser la télécommande de l'ampli-tuner AV pour actionner votre iPod/iPhone.

Fonction du système

L'ampli-tuner AV peut mettre plusieurs secondes à s'allumer, vous risquez ainsi de ne pas entendre les premières mesures de la première chanson.

Mise en marche automatique

Si vous lancez la lecture de l'iPod/iPhone lorsque l'ampli AV est en veille, l'ampli AV s'allume automatiquement et sélectionne votre iPod/iPhone comme source d'entrée.

Changement direct

Si vous lancez la lecture de l'iPod/iPhone alors que vous écoutez une autre source d'entrée, l'ampli-tuner AV sélectionne automatiquement votre iPod/iPhone comme source d'entrée.

Utilisation de la télécommande de l'ampli-tuner AV

Vous pouvez utiliser la télécommande de l'ampli-tuner AV pour commander les fonctions de base de l'iPod/iPhone (→ page 45).

Remarques concernant le fonctionnement

• La fonctionnalité dépend du modèle et de la génération de votre iPod/iPhone.
• Avant de sélectionner une autre source d'entrée, arrêtez la lecture de l'iPod/iPhone pour éviter que l'ampli-tuner AV ne sélectionne par erreur l'iPod/iPhone comme source d'entrée.
• Si des accessoires sont branchés à votre iPod/iPhone, l'ampli-tuner AV peut ne pas être en mesure de sélectionner correctement la source d'entrée.
• Lorsque vous connectez la station d'accueil UP-A1 Dock au tuner radio UP-DT1 avec AUTO sélectionné via le sélecteur de mode, vous pouvez commuter les sources d'entrée entre la station d'accueil UP-A1 et le tuner en appuyant à plusieurs reprises sur PORT sur le panneau avant.
• Lorsque votre iPod/iPhone est dans la station d'accueil UP-A1, sa commande de volume n'a peu d'effet. Si vous reglez la commande du volume sur votre iPod/iPhone alors qu'il se trouve dans la station d'accueil UP-A1, assurez-vous que le volume n'est pas trop élevé avant de rebrancher votre casque.
• La fonction de mise en marche automatique ne fonctionnera pas si vous reglezvez leur iPod/iPhone sur une station d'accueil de la UP-A1 en cours de lecture.
• N'eteignez pas l'alimentation lorsque l'iPod/iPhone est encore connecté à cet appareil via la station d'accueil UP-A1.
• Configurez votre iPod/iPhone dans la station d'accueil UP-A1 Dock avec l'ampli-tuner AV allumé.
• « UP-A1 ChargeMode » doit être configuré sur « On » pour activer les fonctions de mise en marche automatique et de changement direct (→ page 40).

Utilisation du réveil de votre ipod/iphone

Vous pouvez utiliser le réveil de votre iPod/iPhone pour mettre automatiquement en marche votre iPod/iPhone et l'ampli-tuner AV à une heure spécifiée. La source d'entrée de l'ampli-tuner AV passe automatiquement sur le selecteur PORT.

Remarque

• Pour utiliser cette fonction, votre iPod/iPhone doit être dans la station d'accueil UP-A1 et celle-ci doit être branchée à l'amplificateur AV.
• Cette fonction est active uniquement avec le mode Standard (→ page 46).
• Lorsque vous utilisez cette fonction, veillez à régler la commande de volume de l'ampli-tuner AV à un niveau adaptable.
• Vous ne pouvez pas utiliser cette fonction pour des effets sonores sur votre iPod/iPhone.
• « UP-A1 ChargeMode » doit être réglé sur « On » pour activer le réveil (→ page 40).

Chargement de la batterie de votre ipod/iphone

La station d'accueil UP-A1 charge la batterie de votre iPod/iPhone lorsque celui-ci est placé dans la station qui est branchée sur l'ampli-tuner AV. Lorsque votre iPod/iPhone est dans la station d'accueil UP-A1, sa batterie est chargée lorsque l'ampli-tuner AV est réglé sur activé ou veille.

Vous pouvez spécifier la façon dont votre iPod/iPhone est alimenté lorsque l'ampli-tuner AV est en mode veille.

→ page 40.

Remarque

• Quand une station d'accueil UP-A1 avec un iPod/iPhone inséré est branchée, la consommation en mode veille augmente légèrement.

Messages d'état

Si l'un des messages suivants ne s'affiche pas sur l'écran de l'ampli-tuner AV, vérifie la connexion avec votre iPod/iPhone.

L'ampli-tuner AV contrôle la connexion avec la station d'accueil.

L'ampli-tuner AV n'est pas compatible avec la station d'accueil branchée.

- PORT up-A1

La station d'accueil UP-A1 est connectée.

Remarque

• L'ampli-tuner AV affiche le message « UP-A1 » pendant plusieurs secondes après avoir reconnu la station d'accueil UP-A1.

Station d'accueil RI

Grâce à la station d'accueil RI, vous pouvez facilement diffuser de la musique enregistrée sur votre iPod/iPhone Apple via l'ampli-tuner AV et profiter d'un son extraordinaire, ainsi que regarder des diaporamas et des vidéos de l'iPod/iPhone sur votre téléviseur. En outre, l'affichage à l'écran (OSD) vous permet d'afficher, de parcourir et de sélectionner le contenu de votre iPod/iPhone sur votre téléviseur, et grâce à la télécommande fournie, vous êtes en mesure de commander votre iPod/iPhone via le confort de votre canapé. Vous pouvez même utiliser la télécommande de l'ampli-tuner AV pour actionner votre iPod/iPhone.

Remarque

• Saisissez le code de télécommande approprié avant d'utiliser la télécommande de l'ampli-tuner AV pour la première fois (→ page 47).
• Raccordez la station d'accueil RI à l'ampli-tuner AV au moyen d'un câble RI (→ page 16).
• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• Réglez le paramètre Affichage d'entrée de l'ampli-tuner AV sur « DOCK » (→ page 30).

Système activé

Lorsque vous allumez l'ampli-tuner AV, la station d'accueil RI et l'iPod/iPhone s'allument automatiquement. En outre, lorsque la station d'accueil RI et l'iPod/iPhone sont allumés, il est possible d'allumer l'ampli-tuner AV en appuyant sur I/ON/STANDBY.

Mise en marche automatique

Si vous appuyez sur (lecture) de la télécommande alors que l'ampli-tuner AV est en veille, l'ampli-tuner AV s'allume automatiquement et sélectionne votre iPod/iPhone comme source d'entrée, et ce dernier commence la lecture.

Changement direct

Si vous lancez la lecture de l'iPod/iPhone alors que vous écoutez une autre source d'entrée, l'ampli-tuner AV sélectionne automatiquement l'entrée à laquelle la station d'accueil RI est raccordée.

Autres opérations à distance

Vous pouvez utiliser la télécommande fournie avec l'ampli-tuner AV pour commander les autres fonctions de l'iPod/iPhone. La fonctionnalité disponible dépend de l'ampli-tuner AV.

Si vous utilisez la fonction d'alarme de votre iPod/iPhone pour démarrer la lecture, l'ampli-tuner AV s'allume à l'heure spécifiée et sélectionne automatiquement votre iPod/iPhone comme source d'entrée.

Remarque

• Les opérations liées ne fonctionnent pas avec la lecture de vidéo ou lorsque l'alarme est réglée pour dire un son.
• Si vous utilisez votre iPod/iPhone avec d'autres accessoires, il est possible que la détection de lecture de l'iPod/iPhone ne fonctionne pas.
• Il est possible que la fonction System On ne soit pas opérationnelle selon la station d'accueil RI.

Remarques concernant le fonctionnement

• Utilisez la commande de volume de l'ampli-tuner AV pour ajuster le volume de la lecture.
• Lorsque votre iPod/iPhone se trouve dans la station d'accueil RI, sa commande de volume n'a aucun effet.
• Si vous ajustez la commande du volume de votre iPod/iPhone alors qu'il se trouve dans la station d'accueil RI, veillez à ce qu'il ne soit pas réglé trop fort avant de rebrancher votre casque.

Commande de votre ipod/iphone

En appuyant sur le bouton REMOTE MODE qui est préprogrammé avec le code de télécommande de votre station d'accueil, vous pouvez contrôler l'iPod/iPhone placé sur votre station d'accueil à l'aide des boutons décrits plus loin dans cette section.

Pour toute information complémentaire sur la saisie des codes de télécommande, consultez « Saisie des codes de télécommande préprogrammés » (→ page 47).

Consultez le manuel d'utilisation de la station d'accueil pour plus d'informations.

Station d'accueil UP-A1

PORT est pré-programmé avec le code de télécommande permettant de contrôler une station d'accueil branchée au connecteur du port universel.

Vous pouvez commander votre iPod/iPhone quand

« PORT » est sélectionné comme source d'entrée.

Station d'accueil RI

• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• I/O ON/STANDBY peut ne pas fonctionner avec un code de télécommande (sans RI). Dans ce cas, effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

Avec la commande RI

Effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

• Réglez le paramètre Affichage d'entrée de l'ampli-tuner AV sur « DOCK » (→ page 30).

Sans la commande RI

Voudevez tout d'abord saisir le code de telecommande 82990 ( page48).

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant.

Fonctionnement de la station d'accueil up-a1

Boutons disponibles

③	▲/▼/▲/▼*3, ENTER	⑦	MUTING
	PLAYLIST ▲/▲*4	⑧	ALBUM +/-*4
④	▲, II, ■, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲	⑨	VOL ▲/▼
⑤	REPEAT	⑪	RETURN
	RANDOM	⑫	PLAY MODE*7
⑥	DISPLAY*5

RI fonctionnement de la station d'accueil

Boutons disponibles
1	I/∅ ON/STANDBY*1	6	DISPLAY*6
2	TOP MENU*2	7	MUTING
3	▲/▼/←/▶, ENTER	8	ALBUM +/-
	PLAYLIST ←/▶	9	VOL ▲/▼
4	▶, II, ■, ←, ▷, ↦, ↦, ↦	10	MENU
5	REPEAT	12	PLAY MODE*8
	RANDOM

Remarque

• Avec certains modèles d'iPod/iPhone et générations de stations d'accueil RI, certains boutons peuvent ne pas fonctionner comme prévu.
• Pour plus de détails concernant le fonctionnement de l'iPod/iPhone, consultez son manuel d'instructions de la station d'accueil RI. *1 Ce bouton ne permet pas d'éteindre ou d'allumer la station d'accueil RI Onkyo DS-A2 ou DS-A2X. Il se peut également que votre iPod/iPhone ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton. Cela est dû au fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternativement. Ainsi, si votre iPod/iPhone est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension. De même, si votre iPod/iPhone est déjà éteint, il le reste lorsque la télécommande transmet la commande d'extinction.

2 TOP MENU fonctionne comme le bouton Mode lorsqu'il est utilisé avec la station d'accueil DS-A2 RI. 3 En mode étendu (voir *7), «/» est utilisé comme bouton de saut de page.

Ceci vous permet de localiser rapidement vos morceaux préférés, même si vos listes de morceaux ou d'artistes sont très longues.

4 En mode étendu (voir 7), cette touche ne fonctionne pas. 5 En mode étendu (voir 7), DISPLAY est utilisé pour commuter les informations sur les morceaux. En mode standard (voir 7), DISPLAY permet d'activer le rétro-éclairage pendant une seconde. 6 DISPLAY permet d'activer le rétro-éclairage pendant une seconde. *7 Appuyez sur PLAY MODE pour modifier les modes suivants : Mode standard

Rien ne s'affiche sur votre téléviseur. Le contenu est parcouru et sélectionné sur l'écran de votre iPod/iPhone.

Seul ce mode peut lire la video.

Mode étendu

Les listes de lecture (artistes, albums, chansons, etc.) s'affichent sur votre téléviseur et vous pouvez naviguer et sélectionner la musique désirée tout en regardant le téléviseur.

8 Mode reprise

Avec la fonction Reprise, vous pouvez reprendre la lecture du morceau lu lorsque vous avez retiré votre iPod/iPhone de la station d'accueil RI.

Remarque

• En mode Etendu (voir *7), vous ne pouvez pas faire fonctionner chez iPod/iPhone directement.
• En mode Etendu (voir *7), l'acquisition des contenus peut prendre quelques minutes.
• En mode Etendu (voir ^*7 ), les contenus vidéo ne peuvent être affichés sur votre téléviseur.
• En mode Etendu (voir ^*7), les menus de navigation OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI.

Commande d'autres appareils onkyo

Vous pouvez également utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils audiovisuels Onkyo. Cette section explique comment saisir le code de télécommande d'un appareil que vous souhaitez contrôler : DVD, CD, etc.

Codes de télécommande préprogrammés

Les boutons REMOTE MODE suivants sont préprogrammés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n'avez pas besoin de saisir de code de télécommande pour commander ces appareils. Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées.

BD/DVD Lecteur Blu-ray Onkyo ( page 49)

TV/CD Lecteur CD Onkyo ( page 50)

PORT Option pour port universel Onkyo ( page 45)

Saisie des codes de télécommande préprogrammés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

1. Recherche le code de télécommande approprié dans la liste des Codes de télécommandes des appareils Onkyo connectés via R1. 2. Tout en maintenant enfoncé le bouton REMOTE MODE auquel vous souhaitez associer un code, pressez et maintenez enfoncé le bouton DISPLAY (pendant environ 3 secondes).

Le témoin Remote s'allume.

Remarque

• Aucun code de télécommande ne peut être entré pour RECEIVER.
• À l'exception de RECEIVER, vous pouvez affecter des codes de télécommande de n'importe quelle catégorie pour le bouton REMOTE MODE. Cependant, ces boutons font également office de bouton de désélecteur d'entrée ( page 19) : par conséquent, CHOISSEZ un bouton REMOTE MODE correspondant à l'entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l'entrée CD, CHOISSEZ TV/CD lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l'aide des boutons numérotés.

Le témoin Remote clignote deux fois.

Si le code de télécommande n'a pas été saisi correctement, le témoin Remote ne clignote qu'une seule fois.

Codes de télécommande pour les appareils onkyo raccordés via RI

Les appareils Onkyo raccordés via RI se commandent en pointant la télécommande vers l'ampli-tuner AV, et non vers l'appareil. Cela vous permet de commander des appareils qui ne sont pas visibles (rangés dans un meuble, par exemple).

Assurez-vous que l'appareil Onkyo est raccordé à l'aide d'un cable R1 et d'un cable audio analogue (RCA).

Consultez « Raccordement d'appareils Onkyo R1 » pour toute information complémentaire (→ page 16).

2 Saisissez le code de télécommande approprié pour le bouton REMOTE MODE en vous reportant à la section précédente.

42157:

Platine à cassette Onkyo avec RI

81993:

Station d'accueil Onkyo avec RI

3. Appuyez sur le bouton REMOTE MODE, pointez la télécommande vers l'ampli-tuner AV et faites fonctionner l'appareil.

Commande de l'appareil onkyo sans rl

Si vous souhaitez contrôler un appareil Onkyo en pointant la télécommande directement vers ce dernier ou si vous souhaitez contrôler un appareil Onkyo qui n'est pas raccordé via RI, utilisez les codes de télécommande suivants:

30627:

Lecteur DVD Onkyo sans RI

71817

Lecteur CD Onkyo sans RI

32900

Lecteur Blu-ray Onkyo

32901:

Lecteur HD DVD Onkyo

70868:

Enregistreur de MD Onkyo sans RI

71323

Graveur CD Onkyo sans RI

82990:

Station d'accueil Onkyo sans RI

Réinitialisation des boutons de REMOTE mode

Vous pouvez réinitialiser un bouton REMOTE MODE en lui réaffectant son code de télécommande par défaut.

1 Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez initialiser, maintenez enfoncé AUDIO jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes).

2 Patientez 30 secondes, puis pressez à nouveau le bouton REMOTE MODE.

Le témoin Remote clignote deux fois, ce qui indique que la touche a été réinitialisée.

Chaque bouton REMOTE MODE est préprogrammé avec un code de télécommande. Lorsqu'un bouton est réinitialisé, son code préprogrammé est rétabli.

Réinitialisation de la télécommande

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

1 Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton AUDIO jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Patientez 30 secondes, puis appuyez de nouveau sur RECEIVER.

Le témoin Remote clignote deux fois, ce qui indique que la télécommande a été réinitialisée.

Commande d'autres appareils

En appuyant sur le bouton REMOTE MODE

préprogramme avec le code de télécommande de votre appareil, vous pouvez commander votre appareil Onkyo comme indiqué ci-dessous.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, consultez

Saisie des codes de télécommande préprogrammés

→ page 47.

Commande d'un lecteur blu-ray/dvd ou d'un lecteur HD DVD

BD/DVD est préprogrammé avec le code de télécommande permettant de contrôler un appareil compatible RHD*1 (limité à certains modèles). L'ordinateur doit être capable de recevoir les signaux de la télécommande via une liaison

RiHD et il doit être raccordé à l'ampli-tuner AV via une connexion HDMI.

Utilisez les codes de télécommande suivants :

32910/31612

Lecteur Blu-ray/lecteur DVD avec RIHD

*1 Le RHD pris en charge par l'ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

■ Fonctionnement du lecteur Blu-ray / lecteur HD DVD

Boutons disponibles
1	I/ô ON/STANDBY	7	Numéro : 1 à 9,0
2	TOP MENU		Numéro : +10*1
3	▲/▼/←/▶, ENTER	8	DISPLAY
4	SETUP	9	MUTING
5	▶, II, ■, ←, ▷, ↦, ↦, ↦	10	DISC +/-
		11	MENU
6	Rouge (A)	12	RETURN
	Vert (B)	13	AUDIO*1
	Jaune (C)	14	CLR
	Bleu (D)

■ Fonctionnement du lecteur DVD

Boutons disponibles
①	I/O ON/STANDBY	⑦	Numéro : 1 à 9,0
②	TOP MENU		Numéro : +10*1
③	▲/▼/<▼, ENTER	⑧	DISPLAY
④	SETUP	⑨	MUTING
⑤	▲, II, ■, <, >, I<, >	⑩	DISC +/-
		⑪	MENU
⑥	SEARCH*1	⑫	RETURN
	REPEAT	⑬	AUDIO*1
	RANDOM*1	⑭	CLR
	PLAY MODE*1

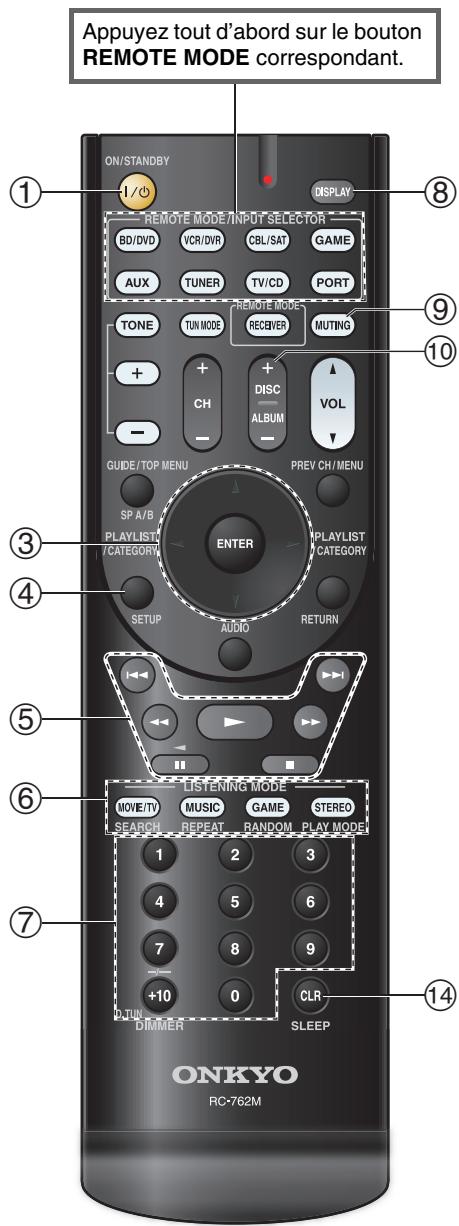

Fonctionnement du lecteur CD / graveur de CD / enregistreur de MD

Boutons disponibles
①	I/∼ON/STANDBY	⑦ Numéro: 1 à 9, 0
③	▲/▼/<▶, ENTER
④	SETUP	⑧ DISPLAY
⑤	▶, II, ■, <▶, >, |<▶, >|	⑨ MUTING
		⑩ DISC +/-
⑥	SEARCH	⑭ CLR
	REPEAT
	RANDOM
	PLAY MODE

Fonctionnement de la platine à cassette

Boutons disponibles
①	I/O ON/STANDBY	⑨	MUTING
⑤	▲, ▲ (lecture inversée),
	■, ▲, ▲, ▲, ▲, ▲

Remarque

• Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.
• Consultez « Commande de votre iPod/iPhone » pour le fonctionnement de l'iPod/iPhone (→ page 45). *1 La fonction RiHD n'est pas prise en charge. Le RiHD pris en charge par l'ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

Dépannage

Si vous rencontrez un problème lors de l'utilisation de l'ampli-tuner AV, recherchez la solution dans cette section. Si vous ne pouvez pas résoudre vous-même le problème, contactez votre revendeur Onkyo.

Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'ampli-tuner AV avant de contacter votre revendeur Onkyo.

Pour réinitialiser l'ampli-tuner AV à ses règles d'usine, allumez-le et, tout en maintenant le bouton VCR/DVR enfoncé, appuyez sur ⊙ON/STANDBY. « Clear » sera affiché sur l'écran du ampli-tuner AV et l'ampli-tuner AV passera en mode veille.

La réinitialisation de l'ampli-tuner AV supprimera vos stations de radio préenregistrées et vos paramètres personnalisés.

Pour réinitialiser la télécommande à ses valeurs par défaut, tout en maintenant enforcé le bouton RECEIVER, maintenez enforcé le bouton AUDIO jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). Appuyez de nouveau sur RECEIVER dans les 30 secondes.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

L'ampli-tuner AV ne s'allume pas

Assurez-vous que le cordon d'alimentation est bien branché sur la prise murale.

Débranchez le cordon d'alimentation de la prise murale, attendez 5 secondes au moins, puis rebranchez-le.

L'ampli-tuner AV s'est éteint de manière inattendue

L'ampli-tuner AV entre automatiquement en mode veille lorsque la veille automatique est configurée et activée.

L'ampli-tuner AV s'eteint, et s'allume à nouveau après le rétablissement de l'alimentation

Le circuit de protection a été activé. Débranchez immédiatement le cordon d'alimentation de la prise murale. Assurez-vous que tous les câbles des enceintes et des sources d'entrée sont correctement branchés, et laissez le cordon d'alimentation de l'ampli-tuner AV débranché pendant 1 heures. Ensuite, rebranchez le cordon d'alimentation et mettez l'appareil sous tension. Si l'ampli-tuner AV s'éteint à nouveau, débranchez le cordon d'alimentation et contactez votre revendeur Onkyo. Mise en garde: Si « CHECK SP WIRE » s'affiche à l'écran du ampli-tuner AV, il est possible que les câbles d'enceinte soient en court-circuit.

Avertissement

Si vous constatez la présence de fumée, d'une odeur ou d'un bruit provenant de l'ampli-tuner AV, débranchez immédiatement le cordon d'alimentation de la prise murale et contactez votre revendeur Onkyo.

Aucun son n'est produit, ou le son très faible

Appuyez sur SPEAKERS A ou B pour allumer le témoin des enceintes sur lesquelles vous souhaitez reproduire le son.

Assurez-vous que la source d'entrée numérique a bien été sélectionnée. 35

Assurez-vous que toutes les fiches de branchement 13 audio sont enfoncées complètement.

Assurez-vous que les entrées et les sorties de tous les 14-16 appareil sont branchées correctement.

Assurez-vous que la polarité des câbles d'enceinte est 12 correcte, et que les fils dénudés sont en contact avec la partie métallique de chaque borne d'enceinte.

Assurez-vous que la source d'entrée a bien été sélectionnée. 19

Assurez-vous que les câbles d'enceinte ne sont pas en court-circuit.

Vérifiez le réglage du volume. L'ampli-tuner AV est conçu pour vous faire profiter des joies du homecinéma. Il est doté d'une large plage de volume pouvant être réglée avec précision.

Si le témoin MUTING clignote à l'écran du ampli-tuner AV, appuyez sur le MUTING de la télécommande pour désactiver la sourdine du ampli-tuner AV. 30

Lorsque des écouteurs sont branchés sur la prise 31 PHONES, aucun son n'est restitué par les enceintes.

Si aucun son n'est restitué par un lecteur DVD branché sur l'entrée HDMI IN, vérifie les paramètres de sortie du lecteur DVD, en veillant à sélectionner un format audio pris en charge.

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles préalablement en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous devez sélectionner un format de sortie audio dans un menu.

Si vous platine disques utilise une cellule à bobines — mobiles, vous devez brancher un préamplificateur ou un transformateur.

Assurez-vous qu'aucun cable de branchement n'est plié, torsadé, ou endommagé.	—
Tous les modes d'écoute n'utilisent pas l'ensemble des enceintes.	24
Indiquez les distances des enceintes et réglez le niveau sonore de chaque enceinte.	36
Si le format du signal d'entrée est régle sur « PCM » ou « DTS », Réglez-le sur « Off ».	39

Seuls les enceintes avant reproduisent un son

Lorsque le mode d'écoute Stereo ou Mono est scéléctionné, seules les enceintes avant et le subwoofer reproduisent un son.	26
Vérifiez la configuration des enceintes.	35

Seule l'enceinte centrale produit un son

Si vous utilisez le mode d'écoute Dolby Pro Logic II — Movie, Dolby Pro Logic II Music, ou Dolby Pro Logic II Game avec une source en mono, telle qu'une station de radio AM ou un programme télévisé en mono, le son est concentré dans l'enceinte centrale. Assurez-vous que les enceintes sont configurées correctement. 35

Les enceintes surround ne reproduisent aucun son

Lorsque le mode d'écoute T-D (Theater-Dimensional), Stereo ou Mono est sélectionné, les enceintes surround ne restituentaucen son.	—
En fonction de la source et du mode d'écoute sélectionné, il est possible que peu de sons soient reproduits par les enceintes surround. Essayez de sélectionner un autre mode d'écoute.	23
Assurez-vous que les enceintes sont configurées correctement.	35

L'enceinte centrale ne produit aucun son

Lorsque le mode d'écoute Stereo ou Mono est scéléctionné, l'enceinte centrale ne produit aucun son.	—
Assurez-vous que les enceintes sont configurées correctement.	35

Le subwoofer ne produit aucun son

Le subwoofer ne produit aucun son tant que les enceintes B sont activées. Allumez les enceintes A.	28
Lorsque vous lisez des supports ne contenant aucune information concernant le canal charge des effets LFE, le subwoofer ne produit aucun son.	—
Assurez-vous que les enceintes sont configurées correctement.	35

Certains formats de signal ne produisent aucun son

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles prénant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous doivent selectionner un format de sortie audio dans un menu.

Certsains modes d'écoute ne peuvent pas être sélectionnés avec certains signaux d'entrée.

Impossible d'obtenir une écoute en 5.1

Lorsque l'enceinte B est allumée, la lecture sur les enceintes A est réduite à 2.1 canaux.	28
Vou ne pouvez pas toujours seLECTIONner tous les modes d'écoute, en fonction du nombre d'enceintes branchées.	24

Le volume des enceintes ne peut pas être réglé comme souhaité

Après avoir régèle le volume sonore individuel de chacune des enceintes, le volume sonore maximum peut être réduit.

37

Un bruit parasite est audible

L'utilisation d'attaches de cables pour attacher les câbles audio, les câbles des enceintes, et autres peut entraîner une dégradation des performances audio, aussi est-il déconseilé d'en utilisier.

Un cable audio peut capter des interférences. Essayez — de repositionner les câbles.

La fonction late night ne fonctionne pas

Assurez-vous que le support source est bien en Dolby Digital, Dolby Digital Plus ou Dolby TrueHD.

Lorsque le programme DTS se termine et que le train de bits DTS s'arrête, l'ampli-tuner AV reste en mode d'écoute DTS et le témoin DTS reste allumé. Ceci permet d'éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou retour rapide de votre lecteur. Si vous faites passer tout lecteur du mode DTS au mode PCM, vous pourriez ne pas entendre de son, l'ampli-tuner AV ne passant pas d'un format à l'autre de façon immédiate : dans ce cas, arrêtez votre lecteur pendant 3 secondes environ, puis reprenez la lecture.

Certains lecteurs CD et LD ne permettent pas de lire correctement les supports DTS, même si votre lecteur est branché à une entrée numérique du l'ampli-tuner AV. Ceci est généralement du fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d'échantillonnage, ou la distorsion de fréquence a changé), et l'ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authenticate. Dans ce cas, un bruit pourrait se faire entendre.

La lecture d'un programme DTS, l'utilisation des fonctions de pause, d'avance rapide, ou de retour rapide de votre lecteur peut produire un petit son audible. Il ne s'agit pas d'un problème de fonctionnement.

Le début d'un signal audio reçu via l'entrée HDMI IN ne peut pas être entendu

Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

Il n'y a aucune image

Assurez-vous que toutes les fiches de branchement vidéo sont enfoncées complètement. 13

Assurez-vous que chaque appareil video est branché 14, 16 correctement.

Si la source video est branchée sur l'entrée video d'un 15,34 appareil, vousdezcefter cette entrée a un selecteur d'entree etvoiretéléviseurdoitetrebranche sur COMPONENTVIDEOOUT.

Si la source vidéo est branchée sur une entrée video 15 composite, votre téléviseur doit être branché sur la sortie vidéo composite correspondante.

Si la source video est branchée sur une entrée HDMI, 14, 34, vous devez associer cette entrée à une touche de sélection d'entrée, et votre téléviseur doit être branché sur la sortie HDMI OUT.

Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'ampli-tuner AV est branché est bien sélectionnée.

Aucune image provenant d'une source branchée sur l'entrée HDMI IN n'est reproductive

L'utilisation d'un adaptateur HDMI vers DVI ne 59

garantit un fonctionnement fiable. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis.

Les menus OSD ne s'affichent pas

Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'ampli-tuner AV est branché est bien sélectionnée.

Lorsque l'ampli-tuner AV n'est pas connecté à un téléviseur via HDMI OUT, les menus OSD ne s'affichent pas.

La réception est parasitée, la réception stéreo FM est parasitée, ou le témoin FM STEREO ne s'allume pas

Déplacez votre antenne.

Éloignez l'ampli-tuner AV de votre téléviseur ou de — voiture ordinaire.

Lorsque vous écoutez une station AM, l'utilisation de — la télécommande peut créer un bruit.

Le passage de véhicules et d'avions à proximité peut — créer des interférences.

Les murs en béton affaiblissent les signaux radio.

Si aucune solution ne permet d'améliorer la réception, installez une antenne extérieure.

La télécommande ne fonctionne pas

Avant d'utiliser cet appareil, veillez à appuyer sur RECEIVER.

Assurez-vous que les piles ont été insérées en respectant la polarité.

Insérez des piles neuves. N'insérez pas des piles de 4 types différents et ne mélangez pas des piles neuves avec des piles usagées.

Assurez-vous que la télécommande n'est pas trop éloignée de l'ampli-tuner AV, et que rien ne vient obstruer le signal entre la télécommande et le capteur de télécommande de l'ampli-tuner AV.

Assurez-vous que l'ampli-tuner AV n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire.

Si l'ampli-tuner AV est installé dans un meuble doté de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande. 47

Assurez-vous d'avoir le bon code de télécommande. 47

Assurez-vous que vous avez défini le même identifiant sur l'ampli-tuner AV et sur la télécommande.

Il est impossible de commander d'autres appareils

S'il s'agit d'un appareil Onkyo, assurez-vous que le cable RI et que le cable audio analogue sont branchés correctement. L'utilisation seule d'un cable RI ne sera pas suffisante.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande.

Pour un fonctionnement correct de la télécommande 30 lorsque la platine à cassette est branchée sur la prise TV/CD IN, ou lorsqu'une station d'accueil RI est raccordée à la prise TV/CD IN, VCR/DVR IN ou GAME IN, vous devez configurer l'affichage de manière appropriée.

Si vous ne pouvez pas faire fonctionner l'appareil, vous devrez entrer le code de télécommande approprié.

Pour commander un appareil Onkyo branché via le 47 RI, pointez la télécommande vers l'ampli-tuner AV. Assurez-vous d'avoir tout d'abord entré le code de télécommande approprié.

Pour commander un appareil Onkyo qui n'est pas branché via RI, pointez la télécommande vers l'appareil. Assurez-vous d'avoir tout d'abord entré le code de télécommande approprié.

Il n'y aeldom son

Assurez-vous que votre iPod/iPhone est effectivement en lecture.

Assurez-vous que votre iPod/iPhone est introduit — correctement dans la station d'accueil.

Assurez-vous que la station d'accueil de la UP-A1 est — branchée à la prise UNIVERSAL PORT de l'ampli-tuner AV.

Assurez-vous que l'ampli-tuner AV est allumé, que la — source d'entrée est sélectionnée correctement et que le volume n'est pas trop bas.

Assurez-vous que les fiches sont entièrement enfoncées.

Essayez de réinitialiser votre iPod/iPhone.

Aucune vidéo détectée

Assurez-vous que le réglage TV OUT de votre iPod/iPhone est sur On.

Assurez-vous que l'entrée est sélectionnée correctement sur votre téléviseur ou sur l'ampli-tuner AV.

Certaines versions d'iPod/iPhone ne transmettent pas — de vidéo.

La télécommande de l'ampli-tuner AV ne commande pas mon ipod/iphone

Assurez-vous que votre iPod/iPhone est introduit correctement dans la station d'accueil. Si votre iPod/iPhone est dans un étui, il risque de ne pas être connecté correctement à la station. Extrayez toujours l'iPod/iPhone de son étui avant de le introduire dans la station d'accueil.

L'iPod/iPhone ne peut pas être utilisé quand il affiche — le logo Apple.

Assurez-vous que vous avez sélectionné correctement 45 le mode à distance.

Quand vous utilisez la télécommande de ampli-tuner AV, pointez-la vers l'ampli-tuner AV.

Lorsque vous connectez la station d'accueil UP-A1 Dock au tuner radio UP-DT1 avec AUTO sélectionné via le sélecteur de mode, vous pouvez commuter les sources d'entrée entre la station d'accueil UP-A1 et le tuner en appuyant à plusieurs reprises sur PORT sur le panneau avant.

Si vous ne pouvez toujours pas commander votre iPod/iPhone, lancez la lecture en appuyant sur le bouton de lecture de votre iPod/iPhone. Le fonctionnement à distance devrait alors être possible.

Essayez de réinitialiser votre iPod/iPhone.

En fonction de l'iPod/iPhone, certains boutons — peuvent ne pas fonctionner comme prévu.

L'ampli-tuner AV sélectionne sans prévenir mon ipod/iphone comme source d'entrée

Mettez toujours en pause la lecture de l'iPod/iPhone avant de sélectionner une autre source d'entrée. Si la lecture n'est pas en pause, la fonction de changement direct risque de sélectionner par erreur votre iPod/iPhone comme source d'entrée lors de la transition entre des morceaux.

L'ipod/iphone ne fonctionne pas correctement

Essayez de rebrancher votre iPod/iPhone.

Impossible d'enregistrer

Assurez-vous que la bonne entrée est sélectionnée sur — voiture enregistrateur.

Afin d'éviter que le signal ne fasse une boucle et n'endommage l'ampli-tuner AV, les signaux d'entrée ne sont pas produits sur les sorties avec le même nom (par exemple, VCR/DVR IN à VCR/DVR OUT).

Consommation en veille

Dans les cas suivants, la consommation en mode veille peut atteindre un maximum de 31 W:

-Vous utilisez la prise du port universal. -Le réglage « HDMI Ctrl (RIHD) » est configuré sur « On ». (Selon l'état du téléviseur, l'amplificateur AV entre en mode veille, comme d'habitude.) -Le réglage « HDMI Through » n'est pas configuré sur « Off »

Le son change lorsque je branche mes écouteurs

Lorsqu'un casque est branché, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono ou Direct.

Comment puis-je modifier la langue d'une source multiplexée

Utilisez le paramètre « Input Ch (Mux) » dans le menu « Audio Adjust » pour sélectionner l'option « Main » ou « Sub »

Les fonctions RI ne fonctionnent pas

Pour utiliser la fonction RI, vous devez établir une connexion RI et une connexion audio analogue (RCA) entre l'appareil et l'ampli-tuner AV, même s'ils sont raccordés par une liaison numérique.

Les paramètres suivants peuvent être utilisés pour les entrées vidéo composite

Vous devez utiliser les touches de l'appareil pour appliquer ces paramètres.

Sur l'ampli-tuner AV, appuyez simultanément sur le sélecteur d'entrée de la source d'entrée que vous souhaitez configurer et sur le bouton SETUP. Tout en maintenant enfoncé le bouton du sélecteur d'entrée, appuyez sur SETUP jusqu'à ce que « Video ATT : On » s'affiche à l'écran du ampli-tuner AV. Puis, relâchez les deux boutons. Pour désactiver le paramètre, répétez la procédure ci-dessus afin que « Video ATT : Off » s'affiche à l'écran du ampli-tuner AV, et relâchez les boutons.

- Atténuation de la vidéo

Ce paramètre peut être sélectionné pour les entrées BD/DVD, VCR/DVR, CBL/SAT, GAME, ou AUX.

Si une console de jeu est branchée sur l'entrée video composite, et si l'image n'est pas très claire, vous pouvez atténuer le gain.

Video ATT : Off : (par défaut).

Video ATT : On : le gain est réduit de 2 dB.

Si l'image sur votre téléviseur/moniteur raccordé à la sortie HDMI OUT est instable, essayez de désactiver la fonction DeepColor

Pour désactiver la fonction DeepColor, appuyez simultanément sur les boutons CBL/SAT et ON/STANDBY de l'ampli-tuner AV. Tout en maintenant CBL/SAT enfoncé, appuyez sur ON/STANDBY jusqu'à ce que « Deep Color: Off » s'affiche à l'écran du ampli-tuner AV. Puis, relâchez les deux boutons. Pour réactiver la fonction DeepColor, repétez la procédure ci-dessus jusqu'à ce que « Deep Color: On » s'affiche à l'écran du ampli-tuner AV, et relâchez les boutons.

L'ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe, ou de l'électricité statique peuvent le bloquer. Dans le cas improbable où cela se produit, débranchez le cordon d'alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le.

Onkyo n'est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d'un mauvais fonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que le support sera enregistré correctement.

Avant de débrancher le cordon d'alimentation de la prise murale, mettez l'ampli-tuner AV en veille.

Conseil de connexion et trajet du signal vidéo

L'ampli-tuner AV prend en charge plusieurs formats de connexion afin d'assurer la compatibilité avec une large gamme d'appareils audiovisuels. Le format choisi dépend des formats pris en charge par vos appareils. Utilisez les sections suivantes comme guide.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage du ampli-tuner AV lorsque vous modifiez les paramètres.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée video, ou -L'entrée video est 480p, 576p, 720p, 1080i ou 1080p.

Formats de connexion vidéo

Les appareils vidéo peuvent être raccordés à l'aide de l'un des formats de connexion vidéo suivants : vidéo composite, vidéo composant ou HDMI, ce dernier offrant la meilleure qualité d'image.

Lors de la sélection d'un format de connexion, n'oubliez pas que l'ampli-tuner AV ne réalise pas de conversion de formats, de sorte que seules des sorties au même format que l'entrée émettent un signal.

Tableau de circulation des signaux vidéo

Formats de connexion audio

Des appareils audio peuvent être raccordés à l'aide de l'un des formats de connexion audio suivants : analogue, optique, coaxial ou HDMI.

Lorsque vous choisissez un format de connexion, n'oubliez pas que l'ampli-tuner AV ne convertit pas les signaux d'entrée numériques pour les sorties de ligne analogiques et inversement. Par exemple, des signaux audio connectés à une entrée numérique optique ou coaxiale ne sont pas restitués par la sortie VCR/DVR OUT analogue.

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, numérique, analogique.

Tableau de circulation des signaux audio

1 Dépend du réglage de « Audio TV Out » (→ page 41). 2 Ceci est possible si « Audio Return Ch » est régé sur « Auto » (→ page 42), si le sélecteur d'entrée TV/CD est sélectionné et si votre téléviseur est compatible ARC.

Conseil

• Lorsqu'un signal est entre via HDMI et que le sélection d'entrée correspondant est selectionné, les témoin HSMI s'allument.

Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD

RIHD, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L'ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion HDMI. La norme CEC assure l'interopérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles RIHD.

Les appareils suivants sont compatibles R1HD (À la date de janvier 2012).

• Téléviseurs Toshiba
• Téléviseur Sharp

Lecteurs/enregistreurs

• Lecteurs Onkyo et Integra compatibles R1HD
• Lecteurs et enregistrateurs Toshiba (uniquement s'ils sont utilisés avec un téléviseur Toshiba)
• Lecteurs et enregistrateurs Sharp (uniquement s'ils sont utilisés avec un téléviseur Sharp)
• Il est possible que des modèles différents de ceux mentionnés ci-dessus bénéficient d'une certaine interoperabilité s'ils sont compatibles CEC, qui représentée une partie de la norme HDMI, mais leur fonctionnement n'est pas garantie.

Remarque

• Pour les opérations liées appropriées, ne branchez pas plus d'appareils compatibles RHD que le nombre indiqué ci-dessous à la borne d'entrée HDMI. -Lecteurs Blu-ray/lecteur DVD : jusqu'à trois.
• Graveurs Blu-ray/lecteur DVD/enregistreurs numériques : jusqu'à trois.
• Décodeurs câble/satellite : jusqu'à quatre.
• Ne branchez pas l'ampli-tuner AV à l'autre ampli-tuner AV/amplificateur audiovisuel via HDMI.
• Quand un nombre d'appareils compatibles R1HD supérieur au nombre indiqué ci-dessus est branché, les opérations liées ne sont pas garanties.

Pour les téléviseurs compatibles RHD

Les opérations liées suivantes sont activées en raccordant l'ampli-tuner AV à un téléviseur compatible R1HD.

• L'ampli-tuner AV entre en mode veille lorsque l'alimentation du téléviseur passe en veille.
• Vous pouvez configurer l'écran de menu du téléviseur soit pour émettre le son via les enceintes raccordées à l'ampli-tuner AV, soit via les enceintes du téléviseur.
• Il est possible de reproduire la vidéo/le son depuis l'antenne ou depuis la prise d'entrée du téléviseur à partir des enceintes raccordées à l'ampli-tuner AV. (Un raccordement tel qu'un câble numérique optique ou similaire est nécessaire en plus du câble HDMI.) L'entrée sur l'ampli-tuner AV peut être sélectionnée grâce à la télécommande du téléviseur.
• Des opérations telles que l'ajustement du volume, ou des opérations similaires, pour l'ampli-tuner AV peuvent être réalisées à partir de la télécommande du téléviseur.

Pour les lecteurs/enregistreurs compatibles RHD

Les opérations liées suivantes sont activées en raccordant l'ampli-tuner AV à un lecteur/enregistreur compatible RHD.

• Lorsque la lecture démarre sur le lecteur/enregistreur, l'entrée de l'ampli-tuner AV commute sur l'entrée HDMI du lecteur/enregistreur en cours de lecture.
• L'utilisation du lecteur/enregistreur est possible à l'aide de la télécommande fournie avec l'ampli-tuner AV.
• Selon le modèle utilisé, il est possible que toutes les opérations ne soient pas disponibles.

1 Vérifiez la connexion et le réglage.

1. Branchez la prise HDMI OUT sur la prise d'entrée HDMI du téléviseur.

Téléviseur, videoprojecteur, etc.

1. Branchez la sortie audio du téléviseur sur la prise OPTICAL IN 2 de l'ampli-tuner AV à l'aide d'un câble optique numérique.

Remarque

• Lorsque la fonction du canal audio de retour (ARC) est utilisée avec un téléviseur compatible ARC, cette connexion n'est pas nécessaire ( page 42).
• Branchez la sortie HDMI du lecteur/graveur de disque Blu-ray/DVD sur la prise HDMI IN 1 de l'ampli-tuner AV.

Remarque

• Il est nécessaire d'attribuer l'entrée HDMI lors de la connexion du lecteur/graveur de disque Blu-ray/DVD à d'autres prises (→ page 34). N'attribuez pas les appareils raccordés à HDMI IN à l'entrée TV/CD à ce stade. Le fonctionnement approprié du CEC (Consumer Electronics Control) n'est pas garanti.

2 Modifiez chaque élément dans le « HDMI setup » en fonction des réglages suivants :

HDMI Ctrl (RIHD) : On - Audio Return Ch (ARC) : Auto

Consultez les informations complémentaires de chaque réglage (→ pages 41, 42).

3 Vérifiez les réglages.

1. Allumez l'alimentation de tous les appareils raccordés.
2. Coupez l'alimentation du téléviseur, et vérifiez que l'alimentation des appareils raccordés est coupée automatiquement grâce à l'opération liée.
3. Allumez le lecteur/graveur Blu-ray/DVD, etc.
4. Démarrez la lecture sur le lecteur/graveur Blu-ray/DVD, et vérifiez les points suivants.

L'ampli-tuner AV s'allume automatiquement, et sélectionne l'entrée sur laquelle est raccordé le lecteur/graveur Blu-ray/DVD. - Le téléviseur s'allume automatiquement et sélectionne l'entrée à laquelle l'ampli-tuner AV est raccordé.

1. En vous conformant au mode d'emploi du téléviseur, Sélectionnez « Utiliser les enceintes du téléviseur » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes du téléviseur et non par celles raccordées à l'ampli-tuner AV.
2. Sélectionnez « Utiliser les enceintes raccordées à l'ampli-tuner AV » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes raccordées à l'ampli-tuner AV et non par celles du téléviseur.

Remarque

• Procédez aux opérations ci-dessus lorsque vous avez utilisé l'ampli-tuner AV pour la première fois, lorsque les réglages de chaque appareil sont modifiés, lorsque l'alimentation principale de chaque appareil est coupée, lorsque le câble d'alimentation est débranché ou lorsqu'il y a eu une coupure de courant.

Remarque

• Il est possible que le son de DVD-Audio ou de Super Audio CD ne soit pas produit sur les enceintes du téléviseur. Vous pouvez produire le son sur les enceintes du téléviseur en réglant la sortie audio du lecteur DVD sur 2ch PCM. (Cela peut s'avérer impossible pour certains modèles de lecteurs.)
• Même si vous le réglez sur la sortie audio des enceintes du téléviseur, le son est produit sur les enceintes raccordées à l'ampli-tuner AV lorsque vous ajustez le volume ou que vous commutez l'entrée sur l'ampli-tuner AV. Pour reproduire le son sur les enceintes du téléviseur, procédez à nouveau aux opérations sur le téléviseur.
• Dans le cas d'une connexion RIHD avec des appareils compatibles avec les commandes audio RI et RI, ne branche pas le câble RI en même temps.
• Sur le téléviseur, lorsque vous sélectionnez une autre prise que la prise HDMI où l'ampli-tuner AV est raccordé, l'entrée de l'ampli-tuner AV commute sur « TV/CD »
• L'ampli-tuner AV s'allume automatiquement lorsqu'il l'estime nécessaire. Même si l'ampli-tuner AV est raccordé à un téléviseur ou à un lecteur/enregistreur compatible RUIHD, il ne s'allume pas s'il n'est pas nécessaire. Il est possible qu'il ne s'allume pas si le téléviseur est réglé pour reproduire le son sur le téléviseur.
• Il est possible que les fonctions liées à l'ampli-tuner AV ne soient pas opérationnelles sur le module d'appareil raccordé. Dans ce cas, utilisez directement l'ampli-tuner AV.

Conçue pour répondre à la demande accrue en programmes de télévision numérique, la norme HDMI (High Definition Multimedia Interface) est une nouvelle norme d'interface numérique permettant de raccorder des téléviseurs, des videoprojecteurs, des lecteurs Blu-ray/DVD, des décodeurs numériques et autres appareils vidéo. Jusqu'à présent, plusieurs câbles audio et vidéo différents étaient nécessaires pour raccorder des appareils audiovisuels. Avec la norme HDMI, un seul câble permet d'acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux).

Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface) ^1 : les téléviseurs et les écrans des dots d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas, aucune image n'apparait.)

L'ampli-tuner AV utilise le protocole HDCP (Highbandwidth Digital Content Protection)² de sorte que les appareils compatibles pourront afficher l'image.

L'interface HDMI de l'ampli-tuner AV repose sur les éléments suivants : Canal audio de retour, 3D, x.v.Color, DeepColor, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et multicanaux PCM.

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits)
• PCM linéaire multicanaux (jusqu'à 7.1 can., 32-192 kHz, 16/20/24 bits)
• Train de bits (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio)

Votre lecteur Blu-ray/DVD doit également prendre en charge la sortie HDMI des formats audio ci-dessus.

L'ampli-tuner AV prend en charge la norme HDCP (High-bandwidth Digital Content Protection)*2, un système de protection des signaux vidéo numériques contre la copie. Les autres appareils connectés à l'ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

1 DVI (Digital Visual Interface) : norme d'interface d'affichage numérique développée par le DDWG*3 en 1999. 2 HDCP (High-bandwidth Digital Content Protection) : technologie de cryptage vidéo développée par Intel pour les interfaces HDMI/DVI. Elle permet de protéger le contenu vidéo et nécessite un appareil compatible HDCP pour afficher les données vidéo cryptées. *3 DDWG (Digital Display Working Group) : dirigé par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, l'objet principal de ce groupe d'industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques haute performance.

Remarque

• Le flux vidéo HDMI est compatible avec la norme DVI (Digital Visual Interface) : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n’achèvent que les signaux vidéo et vous devez effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d'un PC ne sont pas pris en charge.
• Le signal audio HDMI (taux d'échantillonnage, longueur en bits, etc.) peut être limité par l'appareil source connecté. Si l'image est de mauvaise qualité ou si aucun son n'est émis par l'appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.

Informations sur la licence et sur les marques déposées

« x. v. Color » est une marque déposée de Sony Corporation.

Fabriqué sous licence et protégé par les brevets américains numéros : 5 956 674; 5 974 380; 6 226 616; 6 487 535; 7 212 872; 7 333 929; 7 392 195; 7 272 567 et d'autres brevets américains et étrangers en cours de validité ou d'enregistrement. DTS-HD et son symbole et & DTS-HD et son symbole sont tous deux des marques déposées de DTS, Inc. Le produit comprend les logiciels. © DTS, Inc. Tous droits réservés.

TRUE:

Fabriqué sous licence concédée par la société Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques de la société Dolby Laboratories.

Music Optimizer™ est une marque déposée de la société Onkyo Corporation.

HIGH-DEFINITION MULTIMEDIA INTERFACE

« HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d'autres pays »

Apple, iPod et iPhone sont des marques de la société Apple Inc., enregistrées aux États-Unis ainsi que dans d'autres pays.

Section amplificateur

Puissance de sortie nominale

Tous les canaux: 6 canaux × 100 W à 6 ohms, 1kHz 1 canal alimenté à 1% (IEC)

Puissance dynamique*

• IEC60268-Puissance de sortie maximale à court terme

160 W (3 Ω, avant)

125 W (4 Ω, avant)

85 W (8 Ω, avant)

(distorsion harmonique totale + bruit)

0,08% (20 Hz - 20 kHz demi-puissance)

Facteur d'amortissement

60 (avant, 1kHz 8Ω)

Sensibilité et impédance d'entrée (asymétrique)

200 mV/47 kΩ (LINE)

Niveau de sortie RCA nominal et impédance

200 mV/2,2 kΩ (REC OUT)

Niveau de sortie RCA maximum et impédance

2 V/2,2 kΩ (REC OUT)

Distorsion de fréquence

5Hz - 100kHz / + 1 dB, -3dB (DSP bypass)

Caractéristiques du réglage de la tonalité

± 10 dB, 50Hz (GRAVES)

± 10 dB, 20kHz (AIGUS)

Rapport signal-bruit 100 dB (LINE, IHF-A)

Impédance des enceintes

6Ω-16Ω

Sensibilité d'entrée/Niveau et impédance de sortie

1 V p-p/75 Ω (Composant Y)

0,7 V p-p/75 Ω (Composantes, Pr / C_R)

Distorsion de fréquence de la vidéo composantes

5Hz - 100MHz / + 0dB, - 3dB

Section tuner

Plage de fréquences FM

Plage de fréquences AM

Consommation en veille

0,3 W

Dimensions (L × H × P)

435mm× 150mm× 318mm

Poids

7,6 kg

Entrée IN1, IN2, IN3, IN4

Sortie OUT

Tableau des résolutions vidéo

1080p

Format audio Dolby TrueHD, DTS-HD Master Audio, DVD-Audio, DSD

Numérique Optiques : 2

Coaxiales:1

Analogue BD/DVD, VCR/DVR, CBL/SAT, GAME, TV/CD, AUX

Sorties audio

Analogue VCR/DVR

Sorties enceintes SP-A (L, R, C, SL, SR, SW) + SP-B (L, R)

Casque 1 (6,3 0

Autres

Port universel 1

RI 1

Les caractéristiques techniques et les fonctionnalités sont susceptibles d'être modifiées sans préavis.
