BEDIENUNGSANLEITUNG HT-R358 ONKYO

Surround-Lautsprecher (SKR-558)

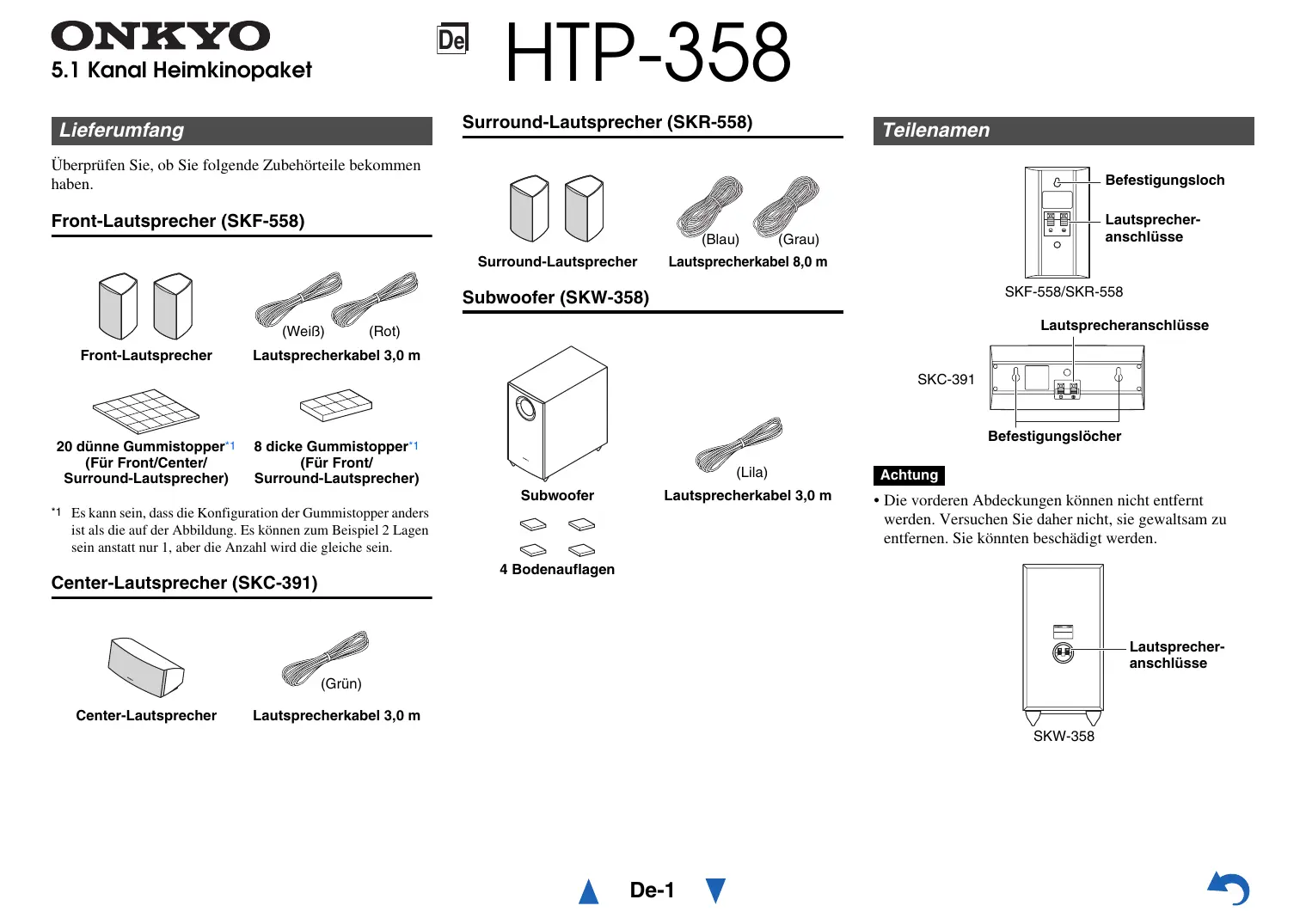

Überprüfen Sie, ob Sie folgende Zubehörteile bekommen haben.

Front-Lautsprecher (SKF-558) (Blau) Surround-Lautsprecher

Lautsprecheranschlüsse

Lautsprecherkabel 8,0 m SKF-558/SKR-558

Subwoofer (SKW-358) (Weiß) Front-Lautsprecher

Lautsprecheranschlüsse

Lautsprecherkabel 3,0 m SKC-391

20 dünne Gummistopper*1 (Für Front/Center/ Surround-Lautsprecher)

8 dicke Gummistopper*1 (Für Front/ Surround-Lautsprecher)

Lautsprecherkabel 3,0 m

Es kann sein, dass die Konfiguration der Gummistopper anders ist als die auf der Abbildung. Es können zum Beispiel 2 Lagen sein anstatt nur 1, aber die Anzahl wird die gleiche sein.

• Die vorderen Abdeckungen können nicht entfernt werden. Versuchen Sie daher nicht, sie gewaltsam zu entfernen. Sie könnten beschädigt werden.

Center-Lautsprecher (SKC-391)

Lautsprecheranschlüsse (Grün) Center-Lautsprecher

Lautsprecherkabel 3,0 m SKW-358

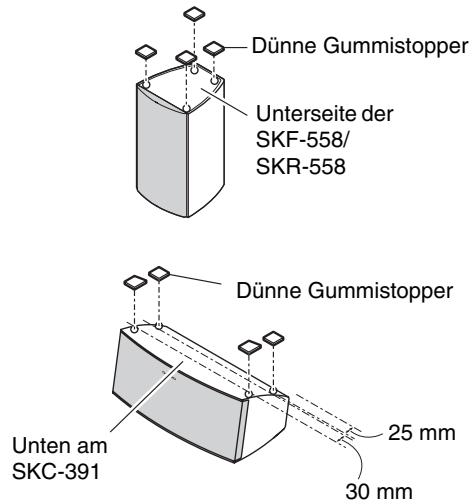

Bevor Sie das Heimkinopaket verwenden Verwendung der Gummistopper für eine stabilere Plattform Wir empfehlen Ihnen die mitgelieferten Gummistopper zu verwenden, um den bestmöglichen Klang mit Ihren Boxen zu erzielen. Die Gummistopper verhindern, dass die Boxen sich bewegen und bieten eine stabilere Plattform.

Verwendung der Bodenauflagen für den Subwoofer Wenn der Subwoofer auf einem harten Boden (Holz, Vinyl, Fliesen, usw.) aufgestellt wird und die Wiedergabe sehr laut ist, können die Füße des Subwoofers den Boden beschädigen. Um dies zu vermeiden, legen Sie die mitgelieferten Bodenauflagen unter die Füße es Subwoofers. Die Bodenauflagen bieten auch ein stabiles Fundament für den Subwoofer.

Um den Center-Lautsprecher horizontal zu montieren, verwenden Sie die beiden Befestigungslöcher, um den Lautsprecher an zwei Schrauben aufzuhängen, die sicher in die Wand geschraubt wurden. Befestigungslöcher für Wandmontage

160 mm Dünne Gummistopper Tipp Unterseite der SKF-558/ SKR-558

• Wenn der mittlere Lautsprecher benannt wurde, lösen Sie die Schraube auf der schrägen Seite, um ihn nach oben zu verschieben, sodass er vertikal eingestellt werden kann.

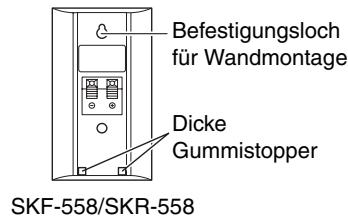

Um die Front- oder Surround-Lautsprecher vertikal zu montieren, verwenden Sie das Befestigungsloch, um jede Box an einer Schraube aufzuhängen, die sicher in die Wand geschraubt wurde.

Befestigungsloch für Wandmontage

Dicke Gummistopper SKF-558/SKR-558

Wand • Die Tragfähigkeit einer Befestigungsschraube hängt davon ab, wie gut sie in der Wand verankert ist. Wenn Sie Hohlwände haben, schrauben Sie jede Befestigungsschraube in einen Dübel. Wenn es keine Dübel gibt oder 5 bis 10 mm die Wände stabil sind, verwenden Sie geeignete Wandanker. Verwenden Sie Schrauben mit einem Kopfdurchmesser von 9 mm und einem Schaftdurchmesser von max. 4 mm. Bei Hohlwänden verwenden Sie einen Kabel-/Rohrleitungsdetektor, um die Wand nach Stromkabeln oder Wasserleitungen abzusuchen, bevor Sie Löcher bohren. • Lassen Sie gemäß der Abbildung einen Abstand von 5 mm und 10 mm zwischen der Wand und der Unterseite des Schraubenkopfes (Wir empfehlen Ihnen, einen Fachmann für die Installation bei Ihnen zu Hause zu konsultieren).

Die Freuden des Heimkinos

Mit dem Heimkino können Sie Surround-Klang mit einer echten Bewegungswahrnehmung bei Ihnen zu Hause genießen – als ob Sie sich in einem Kino oder Konzertsaal befinden.

Vorsicht beim Anschließen der Lautsprecher Bevor Sie Ihre Lautsprecher anschließen, lesen Sie sich folgende Hinweise durch: • Schalten Sie Ihren Receiver aus, bevor Sie Ihre Lautsprecher anschließen. • Achten Sie besonders auf die Polarität der Lautsprecherkabel. Verbinden Sie den Pluspol (+) eines Anschlusses mit dem Pluspol (+) der Anschlüsse und den Minuspol (–) eines Anschlusses mit dem Minuspol (–) der Anschlüsse. Wenn Sie die Polarität vertauschen, tritt eine Phasendrehung auf, welche die Klangqualität beeinträchtigt. • Vermeiden Sie außerdem Kurzschlüsse des Plus- und Minuspols. Andernfalls könnte Ihr Verstärker beschädigt werden.

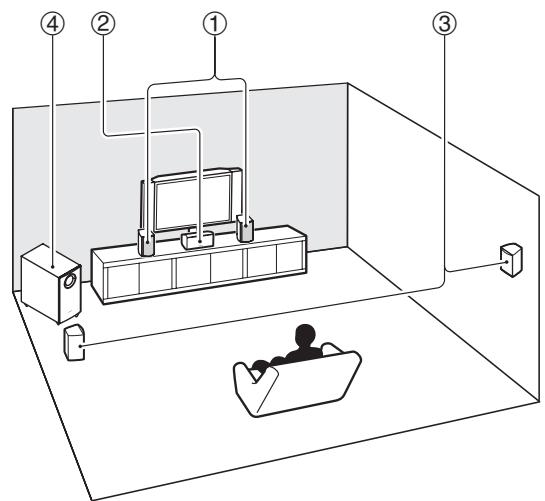

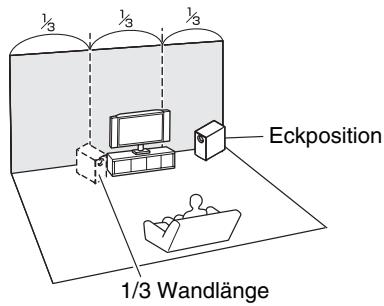

a Linke und rechte Front-Lautsprecher (SKF-558) Sie sollten auf die Hörer ausgerichtet sein, und zwar auf Ohrhöhe, und im gleich großen Abstand zum Fernseher positioniert werden. Drehen Sie sie leicht nach innen, um ein Dreieck zu erzielen, an dessen Unterseite sich der Hörer befindet. b Center-Lautsprecher (SKC-391) Stellen Sie sie so nahe wie möglich an den Fernseher (vorzugsweise darauf) und richten Sie sie auf Hörposition oder auf derselben Höhe befinden wie den linken und rechten Front-Lautsprecher aus. c Linke und rechte Surround-Lautsprecher (SKR-558) Stellen Sie sie seitlich der Zuhörer oder etwa 60 bis 100 cm über Ohrhöhe leicht hinter der Hörposition auf. Idealerweise sollten Sie im gleichen Abstand vom Zuhörer entfernt positioniert werden. d Subwoofer (SKW-358) Der Subwoofer kümmert sich um den Bassklang des LFE (Low-Frequency Effekts/Effekte bei niedriger Frequenz) Kanals und den Bass von den Satellitenlautsprechern, wenn ein Crossover festgestellt wird. Der Pegel und die Intensität der Basswiedergabe Ihres Subwoofers sollte sich nach der Hörposition, der Form des Hörraums und seinem Aufstellungsort richten. Im Allgemeinen kann ein guter Bassklang erzielt werden, wenn man den Subwoofer in einer vorderen Ecke bzw. bei einem Drittel der Länge der vorderen Wand gemäß der Abbildung aufstellt.

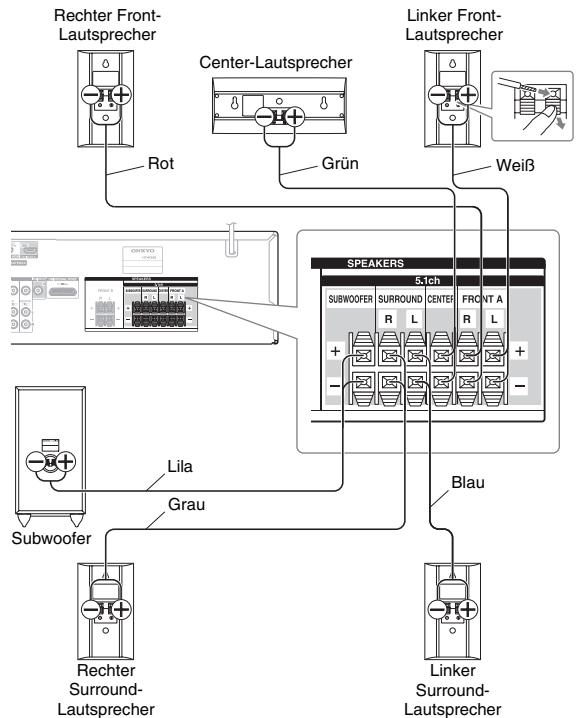

Anschließen der Lautsprecher

Rechter FrontLautsprecher

Linker FrontLautsprecher Center-Lautsprecher

Rechter SurroundLautsprecher

Linker SurroundLautsprecher

■ Center-Lautsprecher (SKC-391)

Sparte Bass-Reflex-Typ passiver Subwoofer Impedanz 6Ω Maximale Eingangsleistung 130 W Empfindlichkeit 82 dB/W/m Frequenzverhalten 30 Hz bis 150 Hz Gehäuse-Fassungsvermögen 24 L Abmessungen (B × H × T) 211 mm × 425 mm × 381 mm (inkl. Projektion) Gewicht 5,5 kg Steuereinheit 16 cm Kegel × 1 Anschluss Federzug farbkodiert Sonstiges Nicht magnetische Abschirmung

Sparte Fullrange-Bassreflex Impedanz 6Ω Maximale Eingangsleistung 120 W Empfindlichkeit 80 dB/W/m Frequenzverhalten 80 Hz bis 20 kHz Gehäuse-Fassungsvermögen 1,8 L Abmessungen (B × H × T) 240 mm × 102 mm × 121 mm (inkl. Abdeckung und Überstand) Gewicht 0,8 kg Steuereinheit 8 cm Kegel × 1 Anschluss Federzug farbkodiert Befestigungsloch Verfügbar Abdeckung Fixiert Sonstiges Nicht magnetische Abschirmung

■ Front-Lautsprecher (SKF-558)

■ Surround-Lautsprecher (SKR-558)

Sparte Fullrange-Bassreflex Impedanz 6Ω Maximale Eingangsleistung 120 W Empfindlichkeit 81 dB/W/m Frequenzverhalten 80 Hz bis 20 kHz Gehäuse-Fassungsvermögen 1,1 L Abmessungen (B × H × T) 101 mm × 175 mm × 116 mm (inkl. Abdeckung und Überstand) Gewicht 0,7 kg Steuereinheit 8 cm Kegel × 1 Anschluss Federzug farbkodiert Befestigungsloch Verfügbar Abdeckung Fixiert Sonstiges Magnetische Abschirmung

Sparte Fullrange-Bassreflex Impedanz 6Ω Maximale Eingangsleistung 120 W Empfindlichkeit 81 dB/W/m Frequenzverhalten 80 Hz bis 20 kHz Gehäuse-Fassungsvermögen 1,1 L Abmessungen (B × H × T) 101 mm × 175 mm × 116 mm (inkl. Abdeckung und Überstand) Gewicht 0,7 kg Steuereinheit 8 cm Kegel × 1 Anschluss Federzug farbkodiert Befestigungsloch Verfügbar Abdeckung Fixiert Sonstiges Nicht magnetische Abschirmung

■ Passiver Subwoofer (SKW-358)

Falls die Lautsprecher nicht magnetisch abgeschirmt sind: Versuchen Sie die Lautsprecher weiter entfernt von Ihrem Fernsehgerät oder Monitor aufzustellen. Sollte eine Verfärbung auftreten, schalten Sie das Fernsehgerät oder den Monitor aus, warten Sie 15 bis 30 Minuten und schalten Sie das Gerät dann wieder ein. Normalerweise wird hierdurch die Entmagnetisierungsfunktion aktiviert, die das magnetische Feld neutralisiert, wodurch alle Farbveränderungen verschwinden.

Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.
