Produkttyp	Heimkino-Audio/Video-Receiver 7.1
Marke	Onkyo
Modell	HTS7500
Ausgangsleistung	80 W pro Kanal (8 Ohm, FTC)
Anzahl der Verstärkerkanäle	7 (Konfiguration bis 7.1)
HDMI-Eingänge	7 (davon 1 mit Audio-Rückkanal ARC)
HDMI-Ausgang	1 (mit ARC)
Digitale Audioeingänge	2 optisch, 2 koaxial
Komponenten-Videoeingang	1 Eingang, 1 Ausgang
USB-Eingang	1 an der Frontplatte (iPod/iPhone, USB-Stick)
Netzwerkkonnektivität	Ethernet (RJ45) für Internetradio und DLNA-Streaming
Netzwerkfunktionen	Webradio vTuner, DLNA, Fernwiedergabe, mehrere Dienste
Tuner	AM/FM mit 40 Sendern speicherbar
Unterstützte Audioformate	Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, DSD, PCM 192 kHz/24 bits
Automatische Einmessung	Audyssey 2EQ mit mitgeliefertem Mikrofon (Messung bis zu 3 Positionen)
Hörmodus	Dolby Pro Logic IIz, Direct, Music Optimizer und viele Modi
Zone 2	Verstärkt (dedizierte Anschlüsse) mit Pre-Out
Stromversorgung	AC 230 V, 50 Hz oder AC 120 V, 60 Hz (je nach Region)
Abmessungen (B x H x T)	435 x 174 x 376 mm (Schätzung)
Gewicht	Ca. 12 kg (Schätzung)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Wasser aussetzen, nicht öffnen, bei Gewitter vom Netz trennen, Lüftungsöffnungen nicht blockieren.
Ersatzteile und Reparierbarkeit	Reparaturen nur von qualifiziertem Fachpersonal. Keine vom Benutzer reparierbaren Teile.
Mitgeliefertes Zubehör	Fernbedienung RC-834M, Batterien, Kalibrierungsmikrofon, FM- und AM-Antennen, Schnellstartanleitung

Häufig gestellte Fragen - HTS7500 ONKYO

Wie schließe ich Lautsprecher an den HTS7500-Receiver an?

Schließen Sie jeden Lautsprecher an die entsprechenden Klemmen an, indem Sie abisolierte Lautsprecherkabel von 10-15 mm verwenden. Beachten Sie die Polarität (+/-) und verwenden Sie Schraub- oder Steckklemmen. Für einen Subwoofer verwenden Sie die SUBWOOFER PRE OUT-Buchsen.

Wie führe ich die automatische Einmessung der Lautsprecher mit Audyssey 2EQ durch?

Schließen Sie das mitgelieferte Kalibrierungsmikrofon an die SETUP MIC-Buchse an, platzieren Sie es auf Ohrhöhe an der Haupthörposition und wählen Sie dann im Menü 'Audyssey 2EQ Full Calibration'. Folgen Sie den Anweisungen auf dem Bildschirm, um bis zu 3 Positionen zu messen.

Wie höre ich Webradio über vTuner?

Verbinden Sie den Receiver über Ethernet mit Ihrem Netzwerk, drücken Sie NET, wählen Sie 'vTuner Internet Radio' und wählen Sie dann einen Sender nach Genre oder Ort. Sie können Lieblingssender hinzufügen, indem Sie MENU drücken.

Kann ich Musik von einem iPod/iPhone über USB abspielen?

Ja, schließen Sie Ihr iPod/iPhone mit dem Apple USB-Kabel an den vorderen USB-Anschluss an. Drücken Sie USB und wählen Sie dann den erweiterten Modus (Musik), um durch die Wiedergabelisten zu blättern. Der Standardmodus ermöglicht die Steuerung vom Gerät aus.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Schalten Sie den Receiver ein, halten Sie die CBL/SAT-Taste auf der Frontplatte gedrückt und drücken Sie dann ON/STANDBY. Der Receiver wird zurückgesetzt. Weitere Details finden Sie auf Seite 73 der Bedienungsanleitung.

Warum gibt es keinen Ton, wenn ich eine HDMI-Quelle auswähle?

Stellen Sie sicher, dass der Fernseher eingeschaltet und auf den HDMI-Eingang des Receivers eingestellt ist. Überprüfen Sie, ob die HDMI-Quelle in ihren Audioeinstellungen auf PCM eingestellt ist. Wenn Sie ARC verwenden, aktivieren Sie 'HDMI Control (RIHD)' und 'Audio Return Channel' im Menü.

Wie verwende ich die Zone 2-Funktion?

Schließen Sie Lautsprecher an die ZONE 2-Anschlüsse an. Drücken Sie ZONE 2 auf der Frontplatte und wählen Sie dann die gewünschte Quelle. Die Lautstärke wird unabhängig eingestellt. Zone 2 kann auch über die dedizierten Anschlüsse verstärkt werden.

Kann ich andere Geräte mit der Fernbedienung des HTS7500 steuern?

Ja, die Fernbedienung kann für die Steuerung von Geräten anderer Marken programmiert werden. Halten Sie die gewünschte REMOTE MODE-Taste gedrückt, drücken Sie dann 3 Sekunden lang DISPLAY und geben Sie den entsprechenden 5-stelligen Code ein (Liste im Anhang).

Wie stelle ich die Helligkeit des Receiver-Displays ein?

Drücken Sie mehrmals die DIMMER-Taste auf der Frontplatte oder Fernbedienung, um die Helligkeit zwischen den verfügbaren Stufen zu ändern.

Was tun, wenn der Receiver nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Wenn die interne Sicherung durchgebrannt ist, kann sie nicht vom Benutzer ausgetauscht werden; wenden Sie sich an Ihren Onkyo-Händler. Versuchen Sie auch, das Gerät für einige Sekunden vom Netz zu trennen und wieder anzuschließen.

BEDIENUNGSANLEITUNG HTS7500 ONKYO

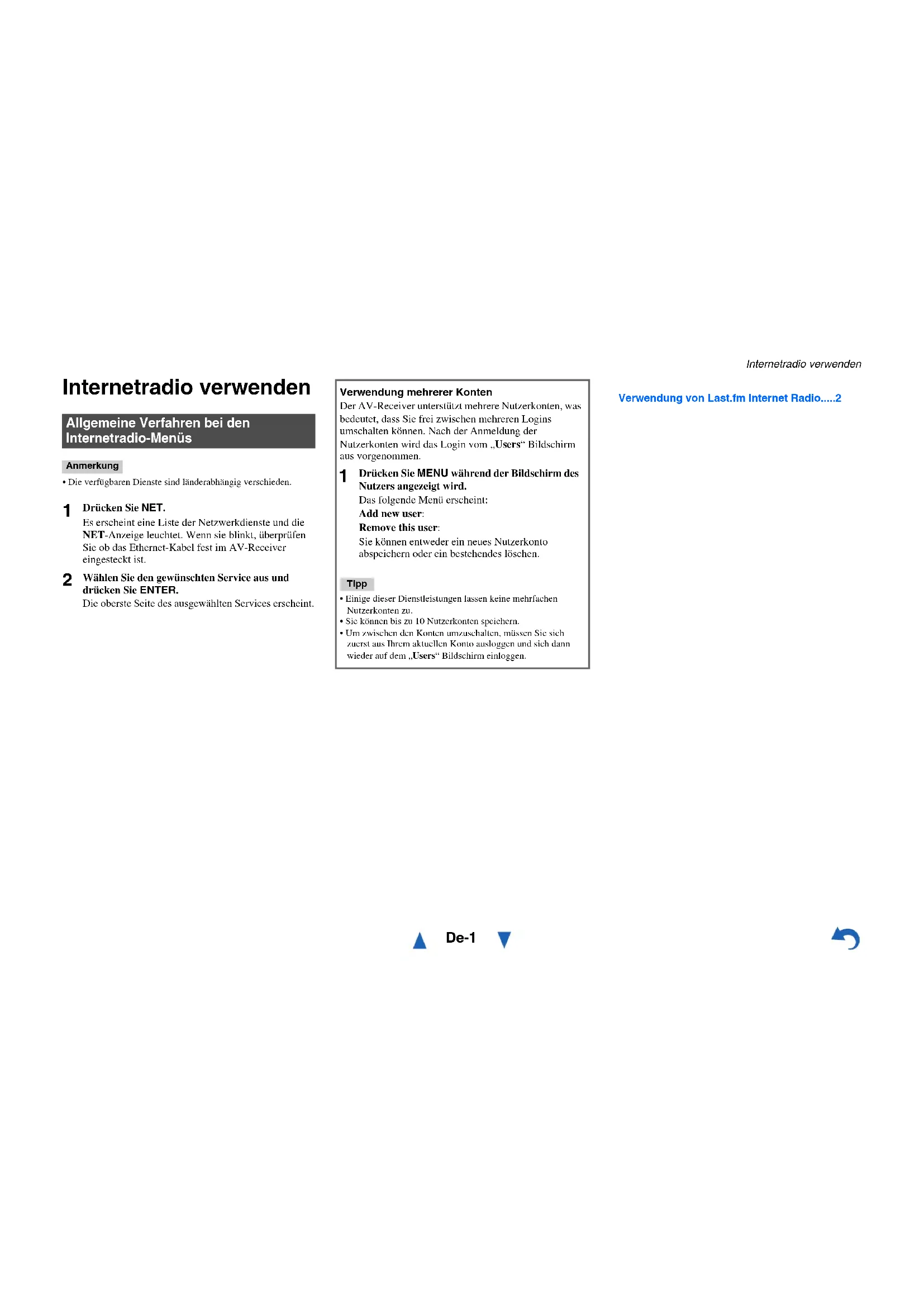

Internetradio verwenden

Allgemeine Verfahren bei den Internetradio-Menüs

Anmerkung

• Die verfügbaren Dienste sind länderabhängig verschieden.

1 Drücken Sie NET.

Es erscheint eine Liste der Netzwerkdienste und die NET-Anzeige leuchtet. Wenn sie blinkt, überprüfen Sie ob das Ethernet-Kabel fest im AV-Receiver eingesteckt ist.

2 Wählen Sie den gewünschten Service aus und drücken Sie ENTER.

Die oberste Seite des ausgewählten Services erscheint.

Internetradio verwenden

Verwendung mehrerer Konten

Der AV-Receiver unterstützt mehrere Nutzerkonten, was bedeutet, dass Sie frei zwischen mehreren Logins umschalten können. Nach der Anmeldung der Nutzerkonten wird das Login vom „Users“ Bildschirm aus vorgenommen.

1 Drücken Sie MENU während der Bildschirm des Nutzers angezeigt wird.

Das folgende Menü erscheint: Add new user:

Remove this user:

Sie können entweder ein neues Nutzerkonto abspeichern oder ein bestehendes löschen.

T1pp

• Einige dieser Dienstleistungen lassen keine mehrfachen Nutzerkonten zu.
• Sie können bis zu 10 Nutzerkonten speichern.
• Um zwischen den Konten umzuschalten, müssen Sie sich zuerst aus Ihrem aktuellen Konto ausloggen und sich dann wieder auf dem „Users“ Bildschirm einloggen.

Verwendung von Last.fm Internet Radio.....2

De-1

Verwendung von Last.fm Internet Radio

Last.fm ist ein Musikdienst, der sich Ihre Lieblingsmusik merkt...

Ihr neuer Onkyo AV-Receiver ist äußerst clever. Wenn Sie ein kostenloses Last.fm-Konto eingerichtet haben, werden darin alle kürzlich abgespielten Titel gespeichert. Wenn Sie die Last.fm-Website besuchen, können Sie Ihre persönlichen Charts der von Ihnen abgespielten Musik anzeigen; teilen Sie diese mit Freunden und sehen Sie auch, welche Musik Ihre Freunde mögen.

Mit tausenden von Biografien, Rezensionen und einer schier endlosen Auswahl an persönlich angepassten, werbefreien Radiosendern ist Last.fm eine großartige Gelegenheit, um Musik zu entdecken. Holen Sie sich Ihr kostenloses Last.fm-Konto noch heute unter www.last.fm/join

Nur für Großbritannien und Deutschland:

Holen Sie sich ein Abonnement und Sie können auch ohne Computer die besten werbefreien Last.fm-Radiosender auf Ihrem Onkyo AV-Receiver hören!

Recommended Radio:

Entdecken Sie smarte, persönlich angepasste Empfehlungen, die sich mit Ihrem Musikgeschmack verändern.

Artist Radio:

Wählen Sie einen beliebigen Interpreten und wir spielen für Sie einen ganzen Radiosender mit durch Ihre Wahl inspirierter Musik.

My Library:

Lehnen Sie sich zurück und erfreuen Sie sich an einer Auswahl aller Musik, die Sie seit Ihrer Mitgliedschaft bei Last.fm gehört haben.

Tag Radio:

Polish Funk? Death Pop? Denken Sie an einen Musikstil und wir unterhalten Sie stundenlang damit.

Starten Sie Ihr kostenloses Probeabo direkt wenn Sie Ihr Konto erstellen und finden Sie selbst heraus wie es ist, jederzeit die Musik der ganzen Welt abrufen zu können. Die aktuellen Nutzungspreise und umfassende Infos sind unter www.last.fm/subscribe erhältlich

1 Verwenden Sie ▲/▼, um „Sign in to your account“ auszuwählen und dann drücken Sie ENTER.

Wenn Sie über einen bestehenden Last.fm Konto verfügen, können Sie sich anmelden und „Sign in to your account“ wählen. Geben Sie Ihre Ihre Benutzernamen und das Kennwort in der folgenden Tastaturanzeige ein.

■Verwendung der Tastaturanzeige

1. Verwenden Sie ▲/▼/◄/► und den ENTER, um Ihren Nutzernamen und Passwort einzugeben.
2. Wählen Sie „OK“.
3. Drücken Sie ENTER. Die Anzeige „Confirm your entries“ erscheint.
4. Drücken Sie ENTER.

„Please wait...“ wird angezeigt und danach erscheint die „Last.fm Internet Radio“-Anzeige.

TIpp

- Falls Sie mehrere Nutzerkonten verwenden möchten, schlagen Sie bitte unter „Verwendung mehrerer Konten“ nach (→ Seite 1). Das Login kann vom „Users“-Bildschirm aus erfolgen.

2 Verwenden Sie ▲/▼, um das Menü auszuwählen und dann drücken Sie ENTER.

Search Station:

Sie können einen Sender anhand Interpreten, Tags oder Benutzernamen suchen.

Sie können Titel der am besten bewerteten Interpreten wiedergeben.

Top Tags Station:

Sie können Titel der am besten bewerteten Tags wiedergeben.

Personal Station:

Sie können Titel aus einem persönlich angepassten Sender wiedergeben („Your Library“, „Your Neighbourhood“ und „Your Recommendations“).

Profile:

Sie können Titel aus „Recently Listened Tracks“, „Library“ und „Neighbours“ wiedergeben.

Account Info:

Bestätigen Sie Ihre Kontoinformation.

Sign Out:

Zur Abmeldung aus Ihrem Konto.

3 Verwenden Sie ▲/▼, um einen Sender auszuwählen und dann drücken Sie ENTER oder ▶, um die Wiedergabe zu starten.

Die Wiedergabe wird gestartet und die Wiedergabeanzeige erscheint.

Aktivierte Tasten: ▶, ■, ▶▶

Menüsymbole

I Love this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird erhöht.

Ban this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird verringert.

Fügt einen Sender zu meiner My Favorites Liste hinzu.

■Scrobbling-Steuerung verwenden

Verwenden Sie ▲/▼, um „Enable“ auszuwählen und dann drücken Sie ENTER.

* Von Drittparteien zur Verfügung gestellte Internetradio-Dienste können unter Umständen ohne Vorankündigung eingestellt werden.

In bestimmten Gebieten sind Internetradio-Dienste eventuell nicht verfügbar.

1 Halten Sie die REMOTE MODE-Taste gedruckt, fur die Sie den Code eingeben mochten, und drucken Sie (ca. 3 Sekunden lang) die [DISPLAY]-Taste.

Die REMOTE MODE-Taste/Remote-Anzeige leuchtet. Bei den Integra-Produkten werden die Namen der Tasten groß geschrieben. Zum Beispiel „Remote Mode“ (Fernbedienungsmodus)-Taste und „Display“-Taste.

Hinweise:

• Der Fernbedienungscode kann nicht [RECEIVER] und der Multi-Zonen-Taste zugeordnet werden.
• Der Taste [TV] können nur Fernbedienungscodes für einen Fernscher zugeordnet werden.
• Abgesehen von [RECEIVER], [TV] und der Multi-Zone-Taste, können die
  Fernbedienungscodes jeder Kategorie den REMOTE MODE-Tasten zugewiesen werden. Allerdings dienen diese Tasten auch als Quellenwahltasten. Wählen Sie also nach Möglichkeit eine REMOTE MODE-Taste, die dem Eingang zugordnet ist, an den Sie die betreffende Quelle angeschlossen haben. Wenn Sie z.B. einen CD-Player an den CD-Eingang anschließen, sollten Sie [TV/CD] wenn Sie den Fernbedienungscode eingeben.

2 Geben Sie mit den Zifferntasten innerhalb von 30 Sekunden den 5-stelligen Herstellercode ein.

Die REMOTE MODE-Taste/Remote-Anzeige blinkt zwei Mal.

Wenn der Fernbedienungscode nicht ordnungsgemäß eingegeben wurde, blinkt die REMOTE MODE-Taste/Remote-Anzeige einmal langsam.

Hinweise:

• Das blinkende Element auf der Fernbedienung unterscheidet sich je nach AV-Receiver-Modell.
• Die Fernbedienung ist mit den Voreinstellungen der Fernbedienung der verschiedenen Komponenten vorkonfiguriert. Indem ein Code aus der Liste der Fernbedienungscodes eingegeben wird, können Sie die entsprechende Voreinstellung für die Komponente aktivieren.
• Wenn es mehrere Codes gibt, die sich auf einen Hersteller beziehen, versuchen Sie sie einzeln einzugeben, bis einer mit Ihrer Komponente übereinstimmt.
• Dies hängt vom Modell und Herstellungsjahr Ihrer Komponente ab und die Kompatibilität ist nicht garantiert.
• Es kann sein, dass bei einigen Modellen die Fernbedienung nicht funktioniert oder ihre Kompatibilität sich auf nur auf Teile der Funktionalität der Komponente beschränkt.
• Abgeschen davon ist es nicht möglich, den bestehenden Voreinstellungen der Fernbedienung neue Codes hinzuzufügen.
• Obwohl die angegebenen Fernbedienungscodes dem Stand bei Drucklegung entsprechen, sind Änderungen durch den Hersteller vorbehalten.

3

Afstandsbedieningscodes Fjärrstyrningskoder

Welltech 10714, 11652

Weltstar 11037

Westinghouse 11755

Wharfedale 10556, 10037, 11324,

11667
