MODE D'EMPLOI CD8-MLAN YAMAHA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

(class B)

• Ceci ne s'applique qu'aux produits distribués par Yamaha Canada Musique Ltée.

Il faut toujours observer les précautions élémentaires énumérées ci-dessous pour éviter les risques de blessures graves, voire de mort, provoqués par électrocution, court-circuit, dégât, incendie ou tout autre accident. La liste des précautions suivantes n'est pas exhaustive :

• N'essayez pas de démonter ou de modifier la carte. N'appliquez pas de force excessive sur les commutateurs de la carte ou sur n'importe lequel de ses composants. Une mauvaise manipulation de la carte risque de provoquer des accidents d'électrocution, des incendies ou des défaillances de l'instrument.
• Veillez à déconnecter le câble d'alimentation de l'unité principale avant d'installer la carte (pour éviter tout risque d'électrocution).

Toujours observer les précautions élémentaires énumérées ci-dessous pour éviter les risques de blessures corporelles, à soi comme aux autres, ainsi que la dépréciation de l'instrument ou de tout autre bien. La liste des précautions suivantes n'est pas exhaustive:

• La carte est sensible à l'électricité statique. Avant de manipuler la carte, effleurez d'abord de la main le métal du boîtier de l'unité principale pour décharger votre corps de toute charge statique. Si vous ne faites pas cela, vous risquez d'endommager la carte.
• Ne touchez pas aux broches métalliques de la plaquette de circuits imprimés lorsque vous manipulez la carte. Les broches sont tranchantes et vous risquez de vous entailler les mains.

Yamaha ne peut être tenu responsable d'une perte de données ou de l'endommagement d'un instrument causés par une mauvaise manipulation ou un usage inapproprié.

Installation

Reportez-vous au mode d'emploi de l'unité principale pour les informations relatives à l'installation de la carte (si celles-ci ne sont pas disponibles, veuillez contacter votre distributeur Yamaha).

NOTE Vous devez régler les commutateurs DIP en fonction de votre application. Avant d'installer la carte, reportez-vous à la section « Réglages des commutateurs DIP » (p. 10).

Précautions d'installation de CD8-MLAN

• Avant de procéder à l'installation, mettez l'unité principale et les périphériques qui lui sont connectés hors tension puis débranchez-les de l'alimentation de secteur. Retirez tous les câbles reliant l'unité principale à d'autres dispositions. (Le fait de laisser le cordon d'alimentation branché au cours de cette manipulation risque de provoquer un choc électrique. Le raccordement à d'autres câbles peut nuir au bon déroulement des opérations).
• Il est recommandé de porter des gants pour se protégerr les mains des objets tranchants ou effilés de l'instrument.
• Les composants de la carte sont susceptibles d'être endommagés par les décharges électrostatiques. Veillez à libérer votre corps et vos vêtements de toute charge électrostatique avant de commencer à travailler. Tenez vos mains éloignées des composants de la carte, des circuits imprimés et des broches métalliques pendant l'installation.
• Manipulez les cartes plug-in avec grand soin. Si vous laissez tomber la carte ou lui faites subir un choc quelconque, vous risquez de l'endommager et de provoquer son dysfonctionnement.
• Ne touchez pas les parties métalliques exposées sur la plaquette, car cela risque de provoquer un faux contact.
• Prenez garde à ne pas laisser tomber de vis à l'intérieur de l'unité principale. Si une vis vient à tomber dans l'unité, veillez à la retirer avant de terminer le montage de l'instrument et de le mettre sous tension. Si vous mettez l'unité sous tension alors qu'une vis se trouve à l'intérieur, vous risquez de provoquer un dysfonctionnement ou une panne de l'instrument. (Si vous n'arrivez pas à retirer une vis de l'intérieur de l'unité, consultez votre revendeur Yamaha).

Merci d'avoir acheté la carte CD8-mLAN de Yamaha. CD8-mLAN est une carte d'interface mLAN. mLAN est un réseau numérique destiné aux systèmes de musique et basé sur le bus série IEEE 1394 de haute performance. mLAN facilite la construction de réseaux élaborés pour les signaux MIDI et les signaux audio qui peuvent être reconfigurés sans reconnexion de câbles (comme c'était le cas avec les systèmes antérieurs).

La carte CD8-mLAN ajoute deux connecteurs mLAN aux consoles d'enregistrement numérique 02R et 03D de Yamaha.

Pour les détails sur l'installation de la carte d'interface, reportez-vous au mode d'emploi du dispositif sur lequel la carte est installée.

Contenu du carton

• CD8-mLAN
• mLAN Tools (Outils mLAN) (CD-ROM) Câble IEEE 1394 (4,5 m) Mode d'emploi (ce manuel)
• Guide mLAN

Le CD-ROM inclus compte des applications dont l'utilisation est très utile en conjonction avec la carte CD8-mLAN. Le logiciel comprend « mLAN Patchbay » qui vous permet de commander l'acheminement des signaux MIDI/audio entre les différents instruments de musique reliés à CD8-mLAN à partir de votre ordinateur. Pour les détails, reportez-vous au manuel « mLAN Tools Installation Guide ».

Yamaha ne peut être tenu responsable des dommages causés par une mauvaise manipulation de l'instrument ou par des modifications apportées par l'utilisateur, ni des données perdues ou détruites.

Les illustrations figurant dans ce mode d'emploi servent uniquement à expliciter les instructions et peuvent différer légèrement de ceux apparaissant sur votre dispositif.

Les noms des sociétés et des produits apparaissant dans ce mode d'emploi sont des marques de fabrique ou des marques déposées appartenant à leurs propriétaires respectifs.

Table des matières

Introduction 4 Contenu du carton 4 Noms et fonctions 6 Connexions 7 Configuration interne de CD8-mLAN 9 Réglages des commutateurs DIP 10 Messages DEL 11 Spécifications 12

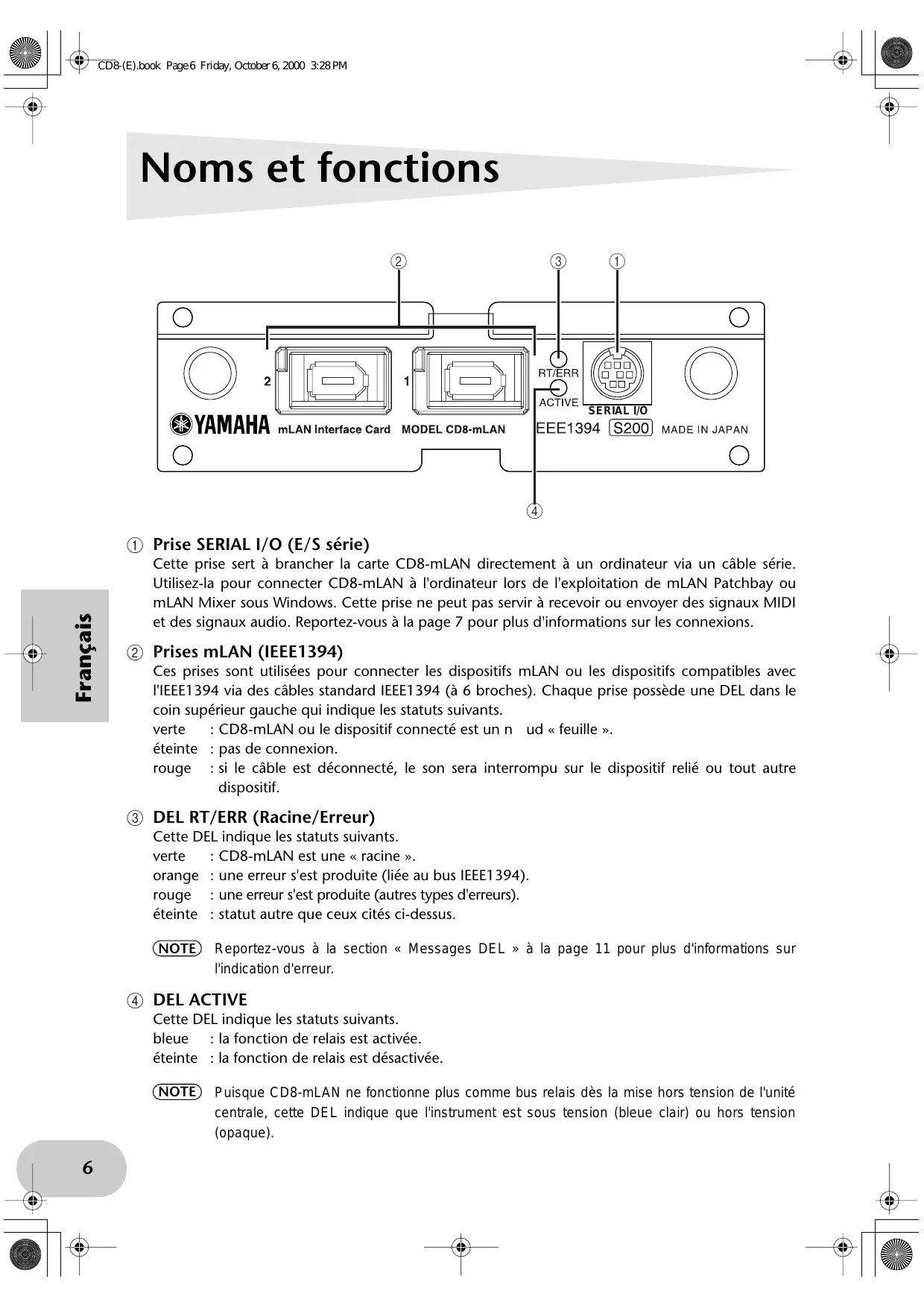

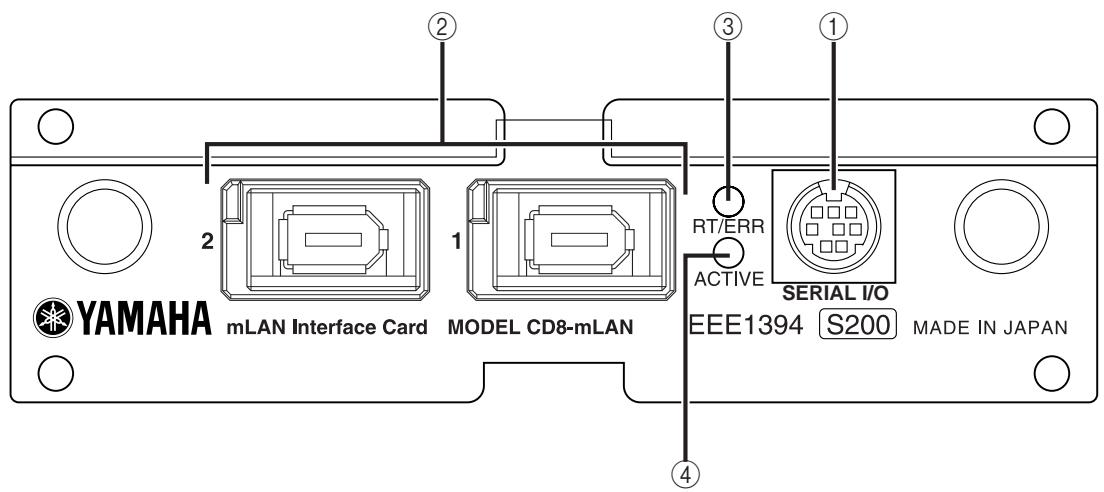

Noms et fonctions

Prise SERIAL I/O (E/S série)

Cette prise sert à brancher la carte CD8-mLAN directement à un ordinateur via un câble série. Utilisez-la pour connecter CD8-mLAN à l'ordinateur lors de l'exploitation de mLAN Patchbay ou mLAN Mixer sous Windows. Cette prise ne peut pas servir à recevoir ou envoyer des signaux MIDI et des signaux audio. Reportez-vous à la page 7 pour plus d'informations sur les connexions.

(2) Prises mLAN (IEEE1394)

Ces prises sont utilisées pour connecter les dispositifs mLAN ou les dispositifs compatibles avec l'IEEE1394 via des câbles standard IEEE1394 (à 6 broches). Chaque prise possède une DEL dans le coin supérieur gauche qui indique les statuts suivants.

verte : CD8-mLAN ou le dispositif connecté est un nœud « feuille »

éteinte : pas de connexion.

rouge : si le câble est déconnecté, le son sera interrompu sur le dispositif relié ou tout autre dispositif.

③ DEL RT/ERR (Racine/Erreur)

Cette DEL indique les statuts suivants.

verte : CD8-mLAN est une « racine »

une erreur s'est produite (liée au bus IEEE1394).

rouge : une erreur s'est produite (autres types d'erreurs).

éteinte : statut autre que ceux cités ci-dessus.

NOTE Reportez-vous à la section « Messages DEL » à la page 11 pour plus d'informations sur l'indication d'erreur.

(4) DEL ACTIVE

Cette DEL indique les statuts suivants.

bleue : la fonction de relais est activée.

éteinte : la fonction de relais est désactivée.

NOTE Puisque CD8-mLAN ne fonctionne plus comme bus relais ds la mise hors tension de l'unité centrale, cette DEL indique que l'instrument est sous tension (bleue clair) ou hors tension (opaque).

Connexions

Cette section présente les instructions pour connecter CD8-mLAN à d'autres dispositifs mLAN ou à votre ordinateur.

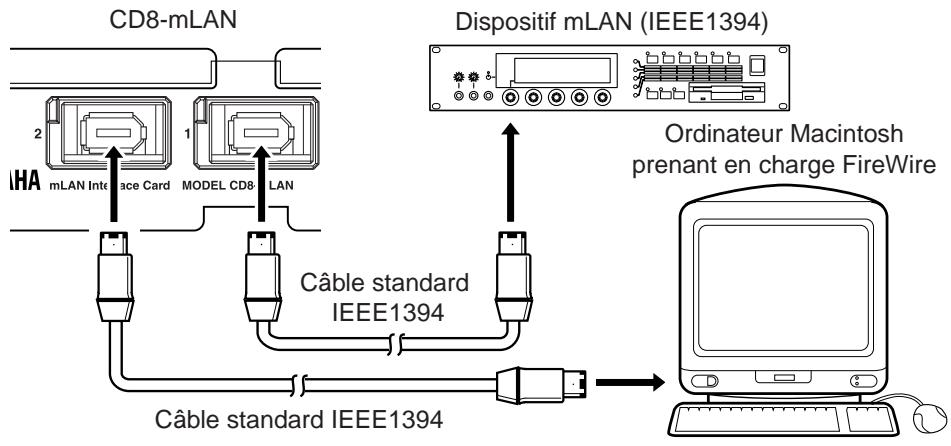

Connexion d'un dispositif mlan (IEEE1394)

Utilisez un câble standard IEEE 1394 (6 broches) pour raccorder la prise mLAN (IEEE 1394) de CD8-mLAN au connecteur mLAN (IEEE 1394) du second dispositif mLAN (IEEE 1394). Il n'est pas nécessaire de mettre hors tension l'autre dispositif mLAN (IEEE 1394) ou les consoles 02R/03D avant d'effectuer ces branchements.

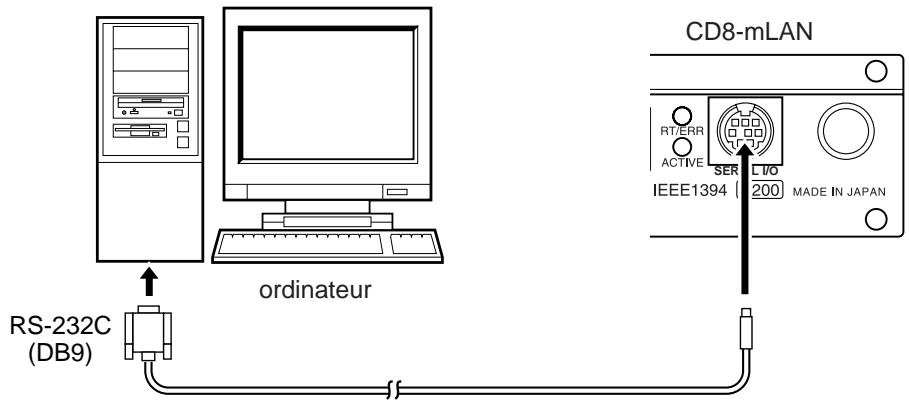

Connexion d'un ordinateur windows (connexion en série)

Utilisez un câble série pour brancher la prise RS232C de l'ordinateur à la prise SERIAL I/O de CD8-mLAN. Assurez-vous à ce moment-là que l'ordinateur et 02R/03D sont hors tension.

NOTE Effectuez cette connexion en série pour recevoir/envoyer des messages MIDI ou lorsque vous utilisez le logiciel Windows fourni.

Utilisez un câble standard D-SUB 9P (9 broches) → MINI DIN 8P (8 broches).

Si vous souhaitez transmettre et recevoir des messages MIDI via mLAN, vous devez effectuer également le branchement suivant.

NOTE Pour transmettre et recevoir des messages MIDI via mLAN, il faut régler le commutateur DIP 1 sur « ON (MIDI) ».

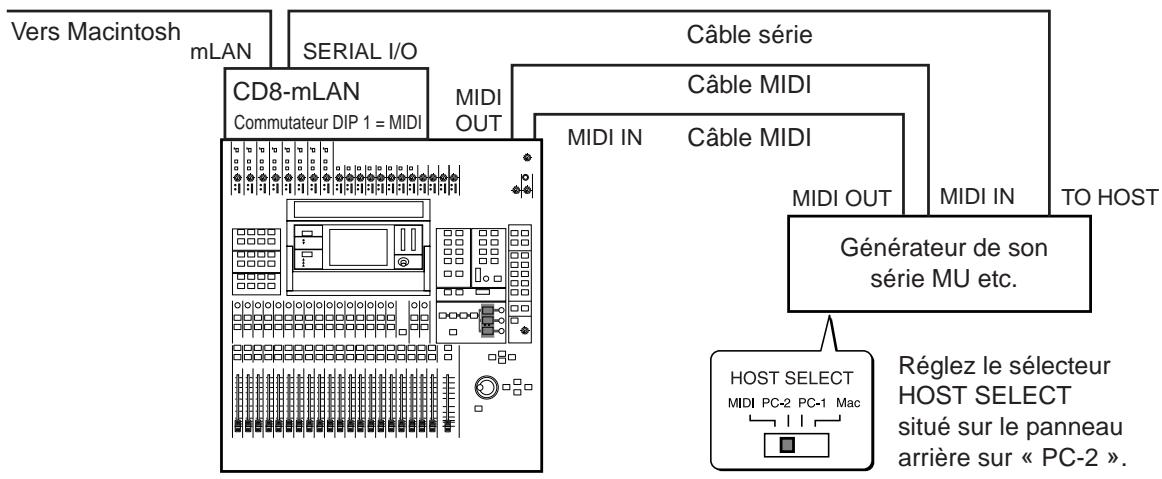

Pour 02R

Si vous souhaitez transmettre/recevoir des messages MIDI via la carte CD8-mLAN installée sur 02R, vous avez besoin d'un autre dispositif externe vendu séparément (avec alimentation : comme par exemple un générateur de son de la série MU) qui soit doté d'un connecteur TO HOST et de connecteurs MIDI.

Utilisez un câble périphérique de système à 8 broches pour relier le connecteur SERIAL I/O de CD8-mLAN au connecteur TO HOST du dispositif externe. Utilisez un câble MIDI pour relier le connecteur MIDI OUT de 02R au connecteur MIDI IN du dispositif externe. De la même façon, reliez le connecteur MIDI OUT du dispositif externe au connecteur MIDI IN de 02R. Dans ce cas, réglez le sélecteur HOST SELECT du dispositif externe sur la position « PC-2 »

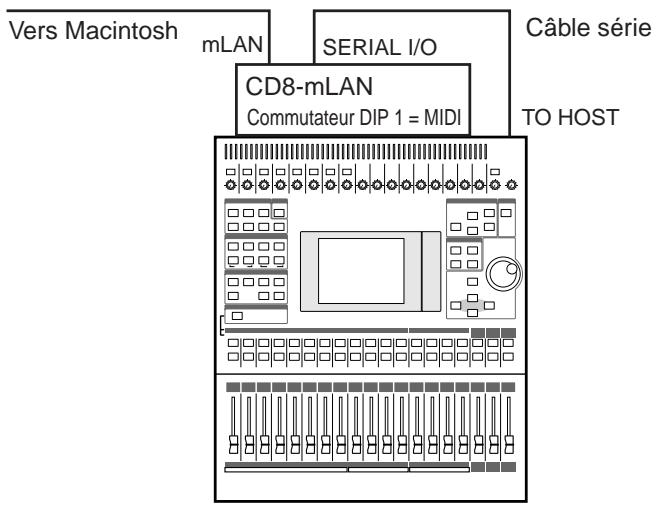

Pour 03D

Utilisez un câble périphérique de système à 8 broches pour relier le connecteur SERIAL I/O de CD8-mLAN au connecteur TO HOST de 03D.

NOTE Pour les détails sur le flux de signaux, reportez-vous à la section « Configuration interne de CD8-mLAN » (p. 9).

CD8-MLAN

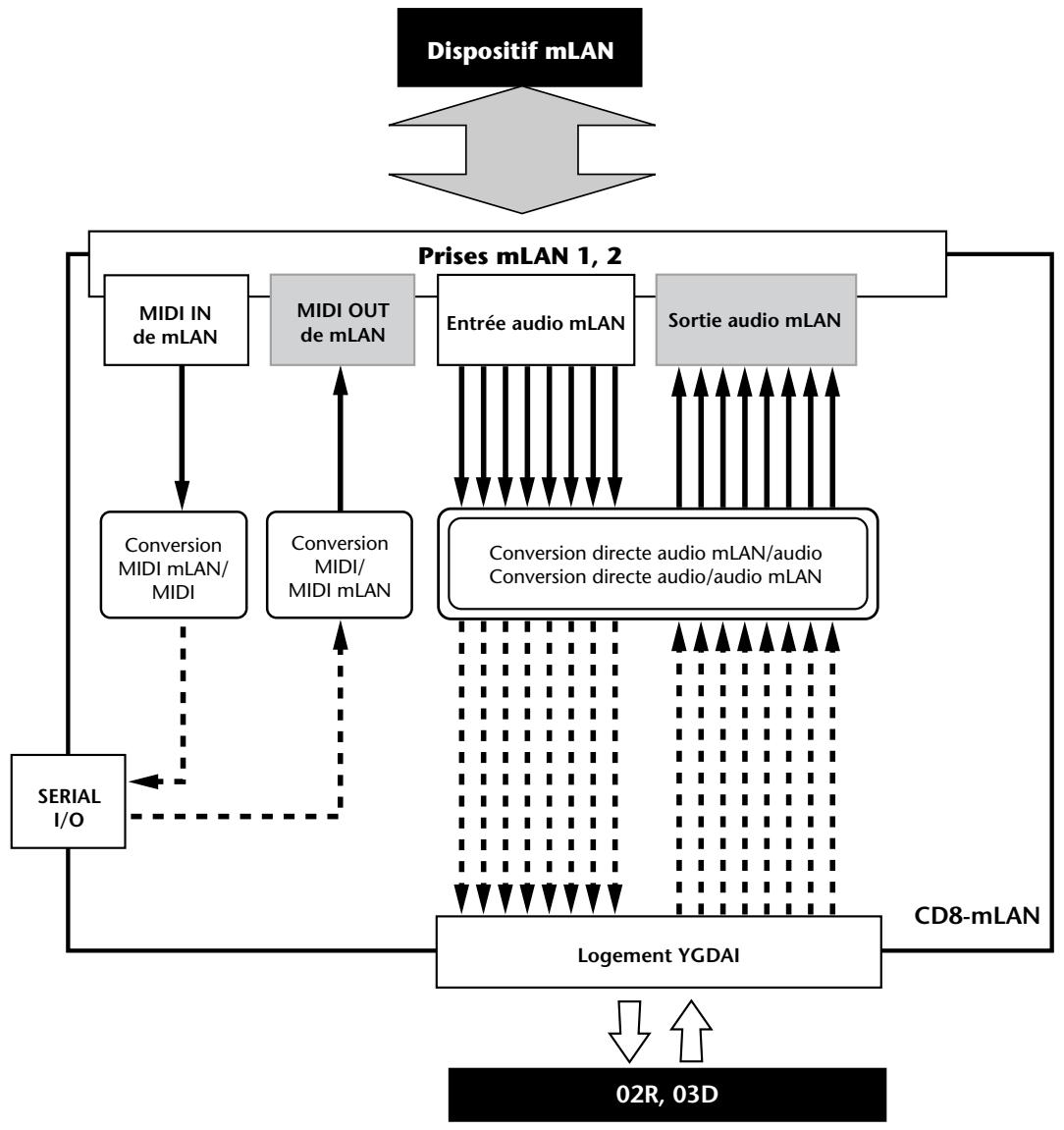

Le flux de signaux internes de CD8-mLAN est illustré par le schéma suivant.

Réglages des commutateurs DIP

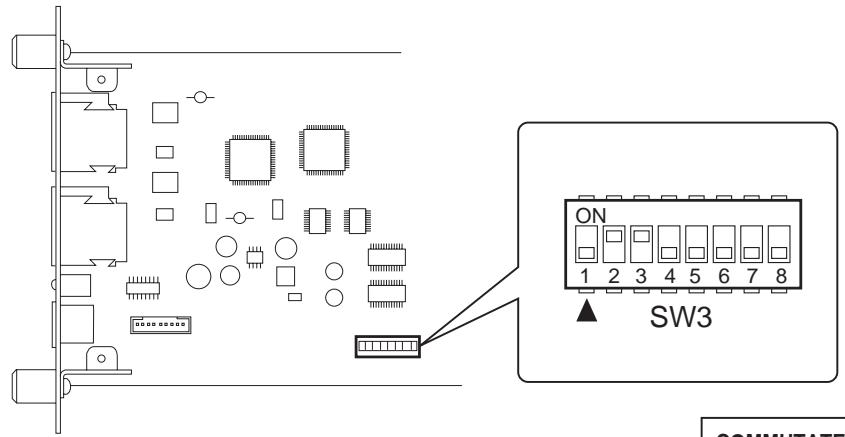

La plaquette de circuits imprimés de CD8-mLAN comporte plusieurs commutateurs DIP. Deux d'entre eux (commutateurs 1 et 3) doivent être correctement réglés pour correspondre à votre cas de figure. Reportez-vous aux explications suivantes pour effectuer les réglages appropriés.

COMMUTATEUR		POSITION
N°	Fonction	ON	OFF
1	SERIAL I/O	MIDI	PC
3	MODEL	02R	03D

Commutateur DIP 1 : SERIAL i/o

Réglez ceci sur « ON » si vous souhaitez utiliser SERIAL I/O pour les entrées et sorties de messages MIDI. Spécifiez ceci sur « OFF » si vous voulez utiliser mLAN Patchbay sur votre ordinateur (Windows). Lorsque la carte CD8-mLAN est expédée de l'usine, ceci est réglé sur « OFF »

Commutateur DIP 3 : MODEL (modèle)

L'information relative au nom du modèle (module) du dispositif sur lequel la carte CD8-mLAN est installée est transmise à d'autres dispositifs mLAN ou à mLAN Patchbay en fonction de ce réglage. Spécifiez ceci sur « ON » lors de l'installation de CD8-mLAN sur le 02R. Spécifiez ceci sur « OFF » lors de l'installation de CD8-mLAN sur la console 03D. Lorsque CD8-mLAN est expédiée de l'usine, ceci est réglé sur « ON »

NOTE Il n'est pas nécessaire d'effectuer de réglage pour les commutateurs DIP 2 et 4-8. NOTE Les réglages d'usine sont comme suit :

	Fonction	Statut
mLAN1,2	Indique si dessons provenant de sources autres que le dispositifdéconnecté sont interrompus.	Rouge le son est interrompu. Verte le son n'est pas interrompu. (n ud feuille)
RT/ERR	Indique une racine et une erreur.	Rouge/orange une erreur s'est produit. Verte CD8-mLAN est une « racine ».
ACTIVE	Indique le statut de la fonction de relais.	Bleue la fonction de relais est autorisée.

Messages d'erreur

Diode DEL			Cause	Action
2	1	RT
	rouge	orange	La topologie des dispositifs connectés créé une boucle.	Vérifiez si une partie de la connexion creé une boucle.
rouge		orange	Le paquet de lancement du cycle n'est pas transmis au bus. (Les données audio/MIDI ne peuvent pas'être transmises).	Retirez le dispositif défectueux.
rouge	rouge	orange	Un dispositif défectueux se trouve sur le bus.	Retirez le dispositif défectueux.
	vert	orange	Le nombre de sauts est supérieur à 16.	Vérifiez le nombre de sauts.
vert		orange	L'alimentation du bus est insuffisante.	Ajoutez une source d'alimentation au bus ou retirez un consommateur d'énergie du bus.
	rouge	rouge	Le taux de transfert de MIDI IN n'est pas correct.	Vérifiez le réglage du taux de transfert MIDI.
rouge		rouge	La transmission des données excède le taux de transfert MIDI.	Vérifiez si le dispositif de transmission fonctionne correctement.
		rouge	Le son s'interrompt pour une raison quelconque ou les dispositifs ne sont pas synchronisés.	Vérifiez le réglage de l'horloge de mots du CD8-mLAN et de la source.
