MAXIMUS IV GENE-Z GEN3 - Carte mère ASUS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte mère ATX
Socket	Socket LGA 1155
Chipset	Intel Z68
Support de mémoire	DDR3, jusqu'à 32 Go
Fréquence de mémoire	Supporte jusqu'à 2200 MHz (OC)
Slots d'extension	3 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
Ports SATA	6 x SATA 6 Gb/s
Ports USB	USB 3.0 et USB 2.0
Audio	8 canaux HD audio
Dimensions approximatives	30.5 cm x 24.4 cm
Poids	Environ 1.5 kg
Compatibilités	Processeurs Intel de 2ème et 3ème génération

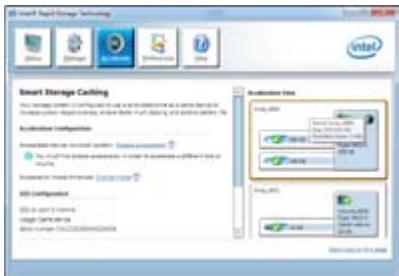

Fonctions principales	Overclocking, support de la technologie Intel Smart Response
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles chez les revendeurs spécialisés
Sécurité	Protection contre les surcharges électriques, mise à jour du BIOS recommandée
Informations générales	Idéale pour les gamers et les utilisateurs avancés, bonne réputation de fiabilité

FOIRE AUX QUESTIONS - MAXIMUS IV GENE-Z GEN3 ASUS

Comment installer le BIOS sur la carte mère ASUS MAXIMUS IV GENE-Z GEN3 ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASUS. Décompressez le fichier et copiez-le sur une clé USB formatée en FAT32. Redémarrez votre ordinateur et accédez au BIOS en appuyant sur la touche 'Delete' pendant le démarrage. Allez dans l'onglet 'Tool' et sélectionnez 'EZ Flash Utility' pour mettre à jour le BIOS.

Que faire si ma carte mère ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement connectée et fonctionnelle. Assurez-vous que tous les câbles sont bien branchés et que le bouton d'alimentation fonctionne. Si le problème persiste, essayez de retirer tous les composants non essentiels et de redémarrer avec un minimum de matériel.

Comment résoudre les problèmes de surchauffe de la carte mère ?

Vérifiez que le ventilateur du processeur fonctionne correctement et que le dissipateur thermique est bien en place. Assurez-vous également que le boîtier est bien ventilé. Si nécessaire, ajoutez des ventilateurs supplémentaires dans le boîtier pour améliorer la circulation de l'air.

Comment réinitialiser le BIOS de ma carte mère ASUS ?

Pour réinitialiser le BIOS, éteignez l'ordinateur et débranchez-le. Retirez la pile de la carte mère pendant environ 5 minutes, puis remettez-la en place. Vous pouvez également utiliser le jumper de réinitialisation du BIOS, généralement situé près de la pile.

Pourquoi mon ordinateur ne détecte-t-il pas la mémoire RAM ?

Assurez-vous que la RAM est correctement installée dans les emplacements appropriés. Vérifiez la compatibilité de la mémoire avec la carte mère. Si plusieurs modules sont installés, essayez de démarrer avec un seul module pour identifier un éventuel défaut.

Comment configurer le RAID sur la carte mère ASUS MAXIMUS IV GENE-Z GEN3 ?

Accédez au BIOS et allez dans l'onglet 'Advanced'. Sélectionnez 'Onboard Devices Configuration' et activez le mode RAID pour le contrôleur SATA. Ensuite, redémarrez et accédez à l'utilitaire RAID pendant le démarrage pour configurer votre RAID selon vos besoins.

Que faire si je rencontre des erreurs de démarrage ?

Vérifiez les connexions des périphériques et des câbles. Consultez le code d'erreur ou les voyants LED sur la carte mère pour diagnostiquer le problème. Si nécessaire, effectuez un démarrage propre en retirant tous les périphériques non essentiels.

Comment mettre à jour les pilotes de ma carte mère ASUS ?

Visitez le site web d'ASUS et accédez à la section de support pour votre modèle de carte mère. Téléchargez les derniers pilotes disponibles et installez-les en suivant les instructions fournies.

MODE D'EMPLOI MAXIMUS IV GENE-Z GEN3 ASUS

Copyright © 2011 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

Notes vii

Informations sur la sécurité.... xi

À propos de ce manuel ....xiii

Résumé des spécifications de la MAXIMUS IV GENE-Z/GEN3...... xv

Chapitre 1: Introduction au produit

1.1 Bienvenue !.... 1-1

1.2 Contenu de la boîte.... 1-1

1.3 Fonctions spéciales.... 1-2

1.3.1 Points forts du produit.... 1-2

1.3.2 Performances intelligentes ROG & Overclocking ..... 1-3

1.3.4 Fonctionnalités spéciales.... 1-7

Chapitre 2 : Informations sur le matériel

2.1 Avant de commencer.... 2-1

2.2 Vue générale de la carte mère 2-2

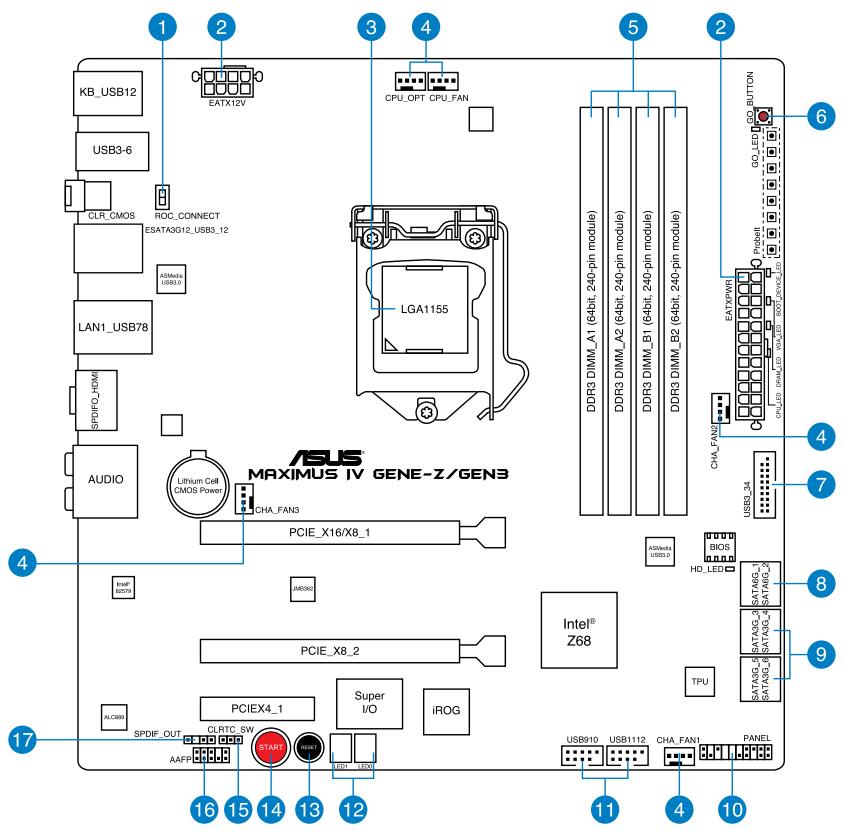

2.2.1 Diagramme de la carte mère 2-2

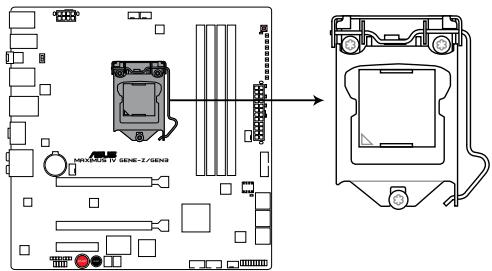

2.2.2 Contenu du diagramme 2-3

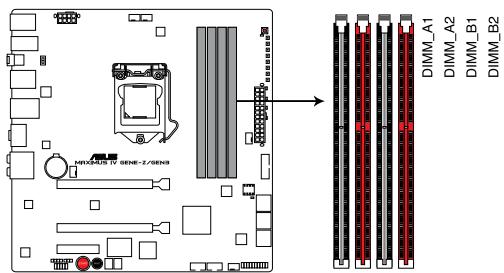

2.2.4 Mémoire système.... 2-5

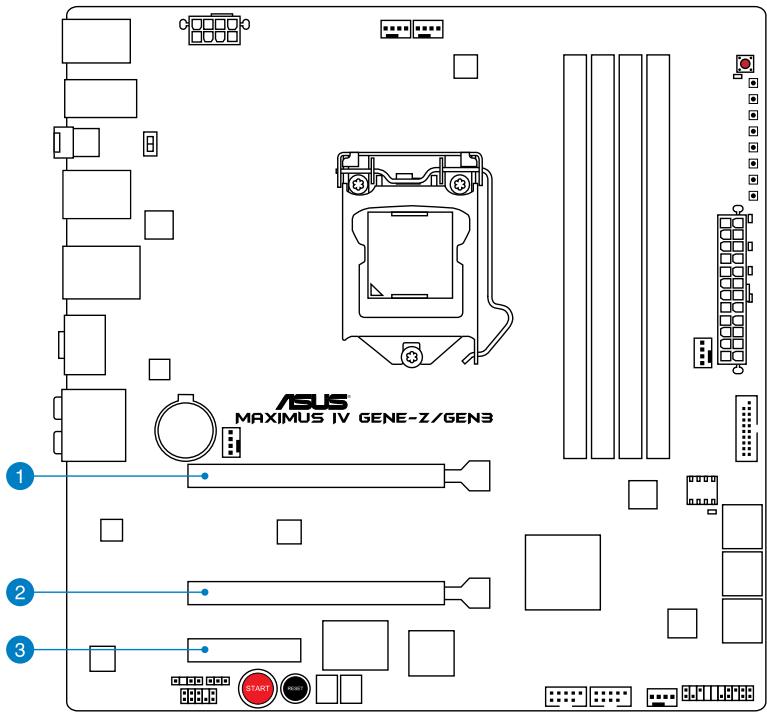

2.2.5 Slots d'extension.... 2-16

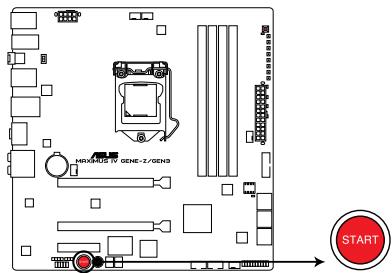

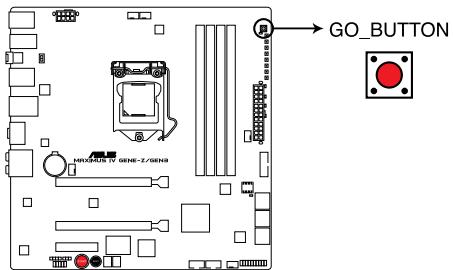

2.2.6 Boutons embarqués.... 2-18

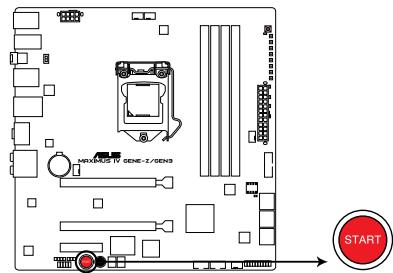

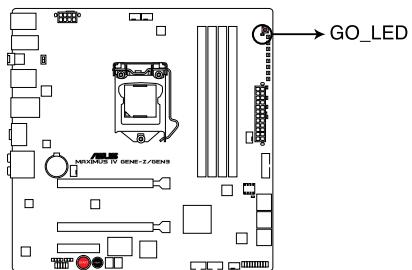

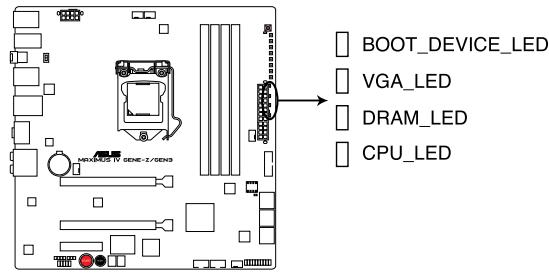

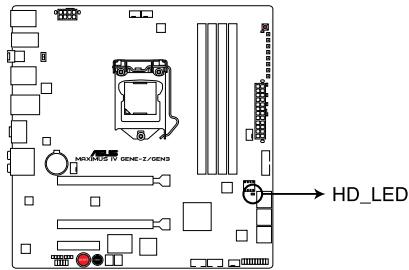

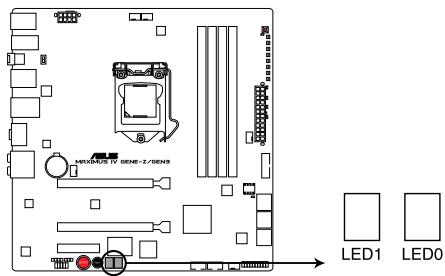

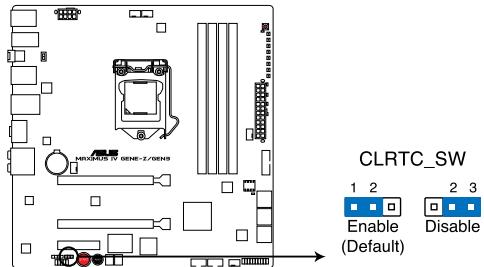

2.2.7 LED embarquées 2-20

2.2.8 Jumper 2-27

2.2.9 Connecteurs internes.... 2-28

2.3 Monter votre ordinateur.... 2-36

2.3.1 Outils et composants additionnels pour monter un ordinateur de bureau 2-36

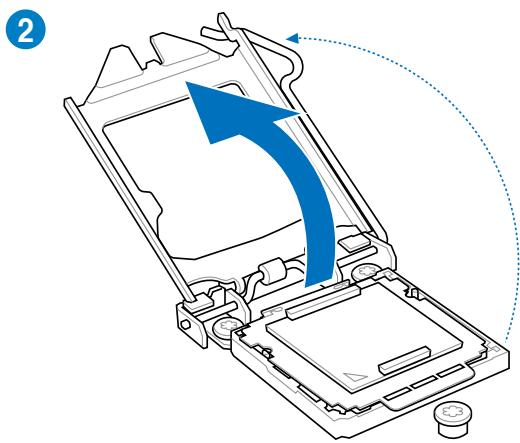

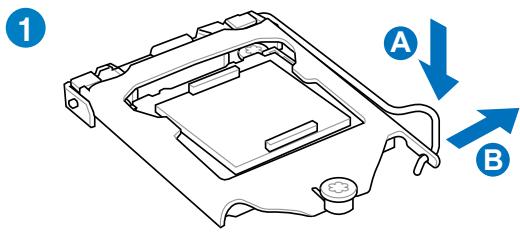

2.3.2 Installation du CPU 2-37

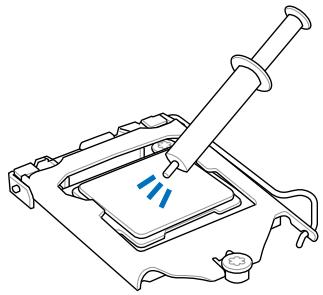

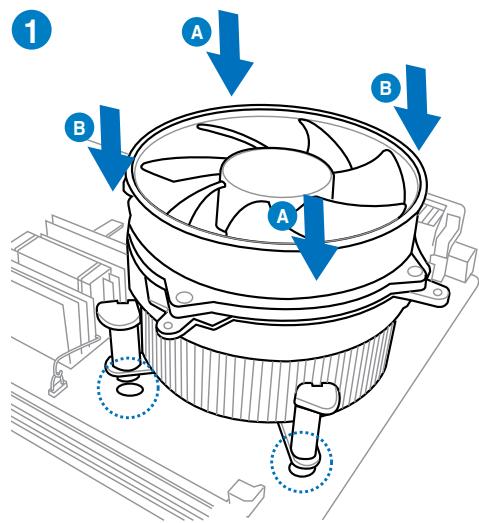

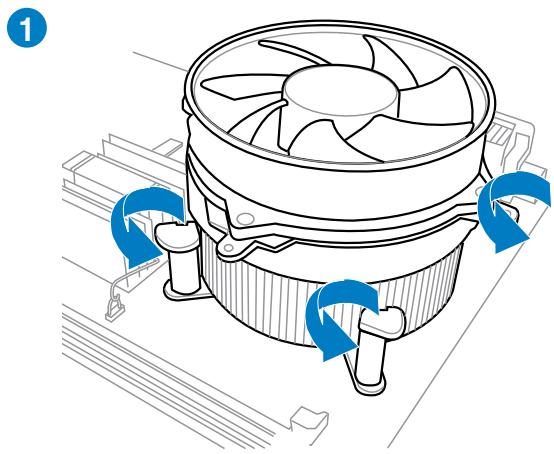

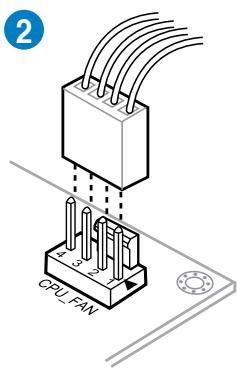

2.3.3 Installation du ventilateur/dissipateur de CPU 2-39

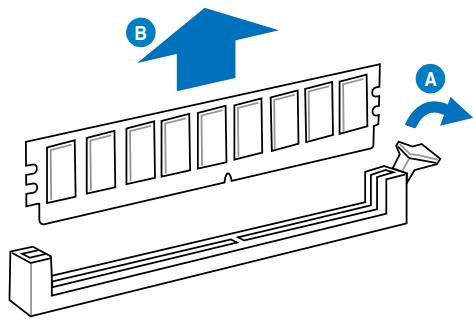

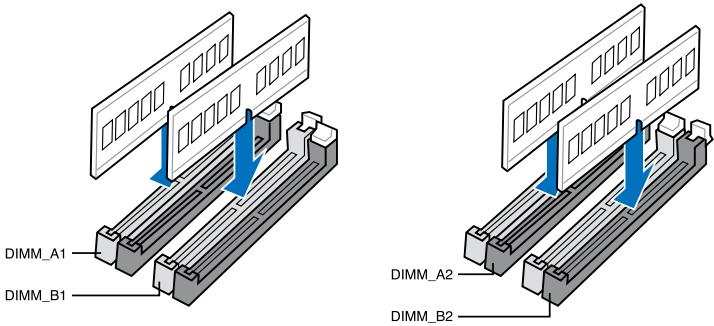

2.3.4 Installation d'un module mémoire 2-41

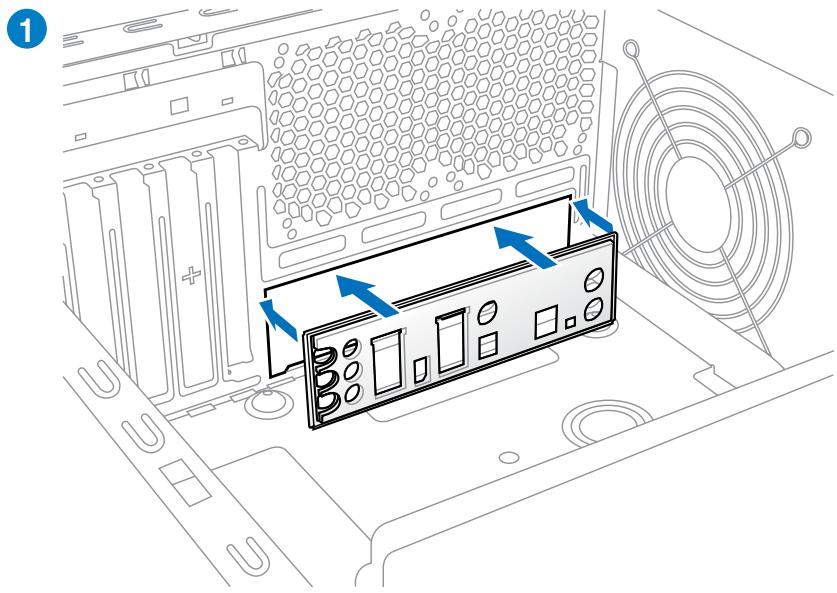

2.3.5 Installation de la carte mère 2-42

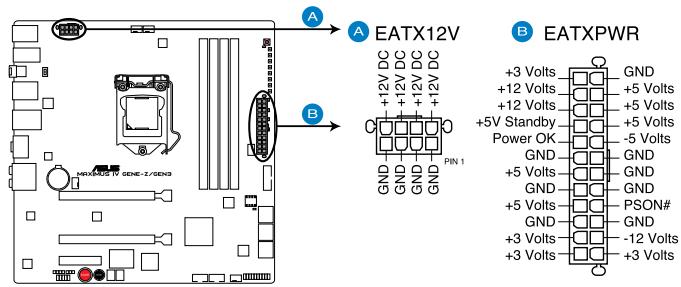

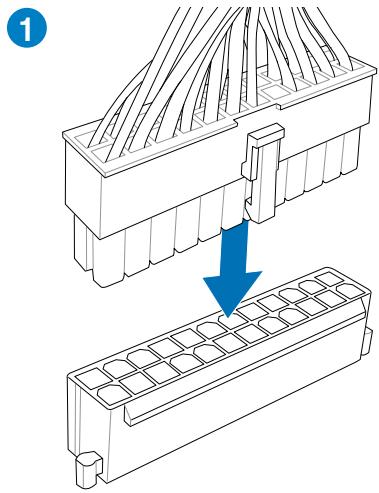

2.3.6 Connexion des prises d'alimentation ATX.... 2-44

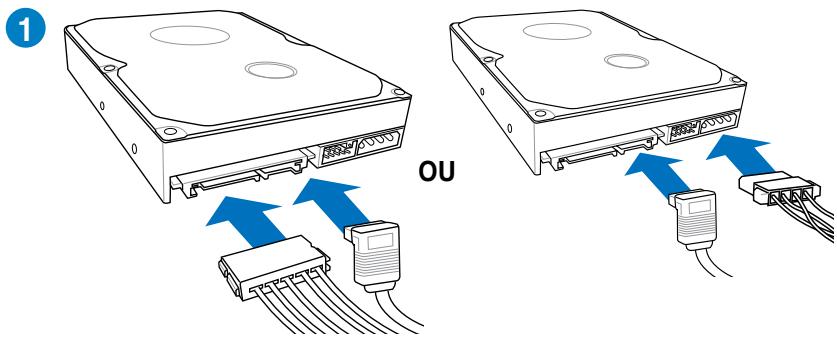

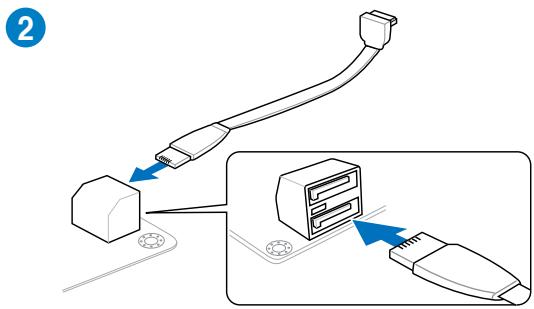

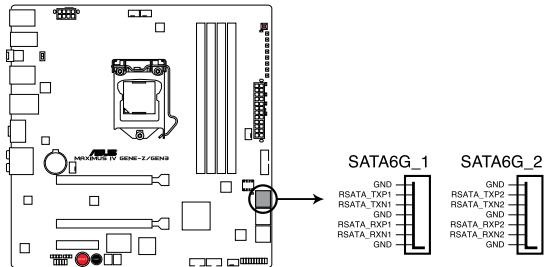

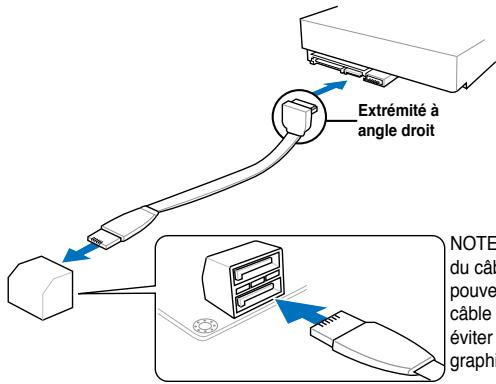

2.3.7 Connexion de périphériques SATA 2-45

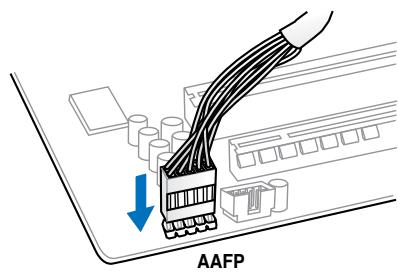

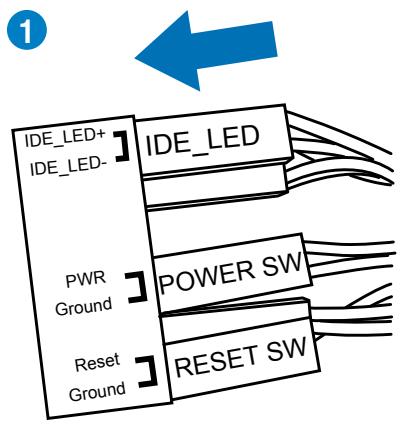

2.3.8 Connecteur d'E/S frontal 2-46

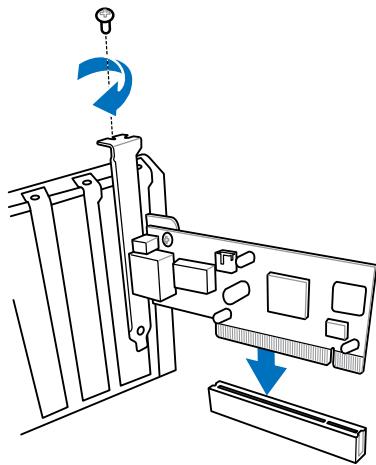

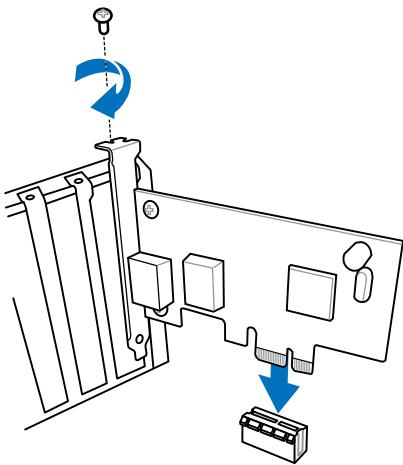

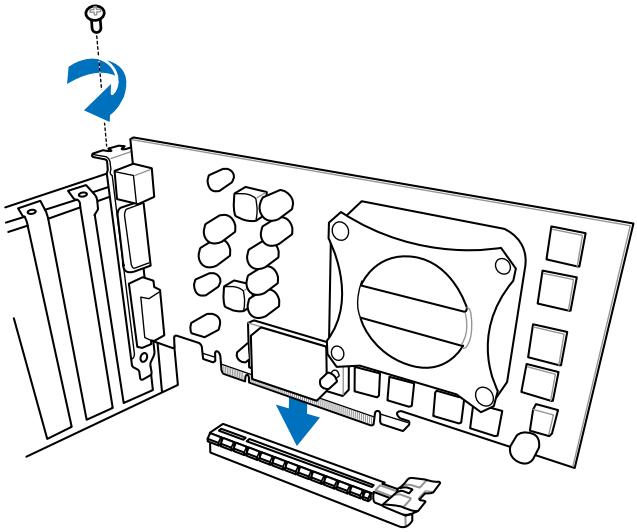

2.3.9 Installation d'une carte d'extension 2-47

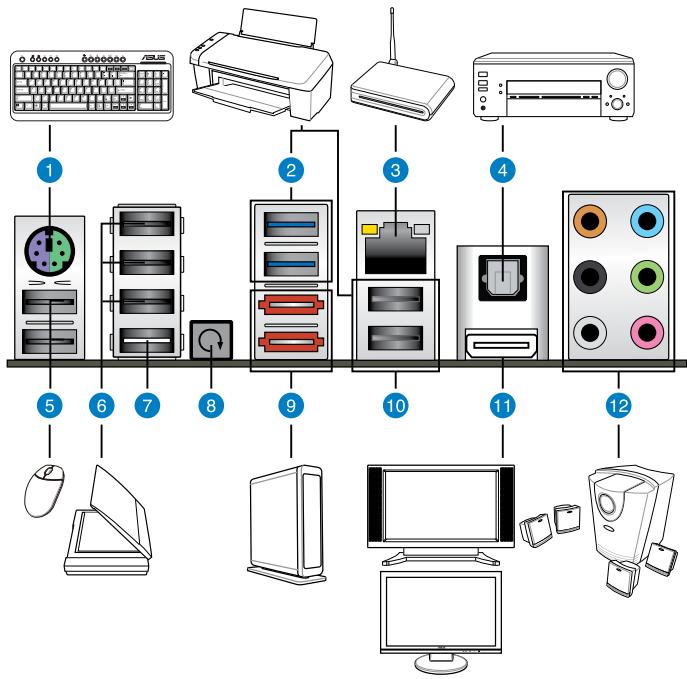

2.3.10 Connecteurs arrières 2-48

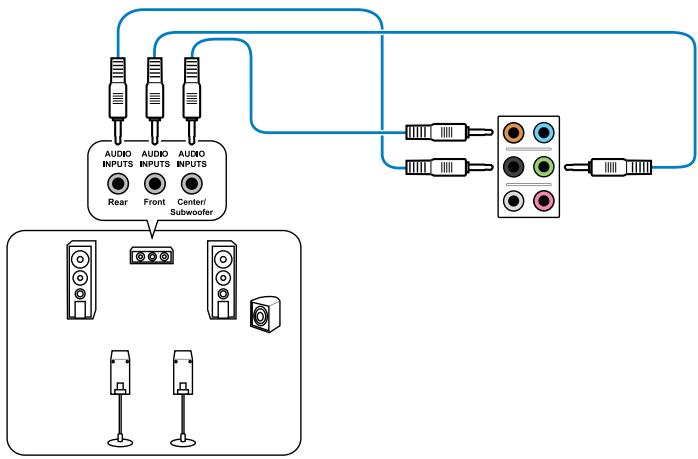

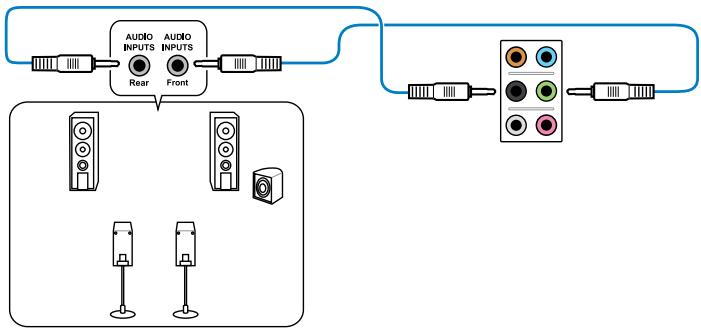

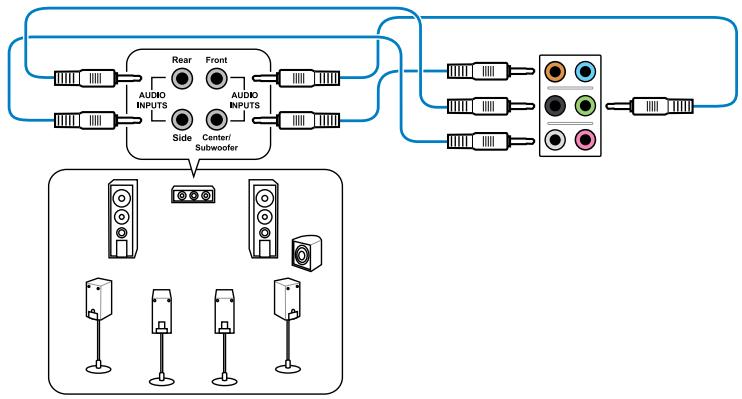

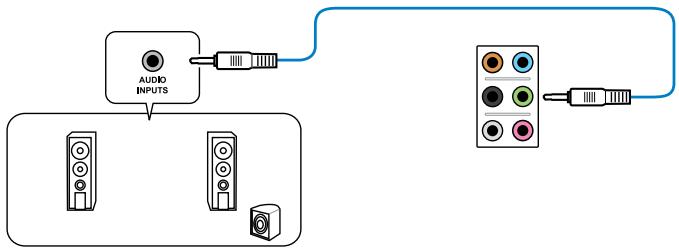

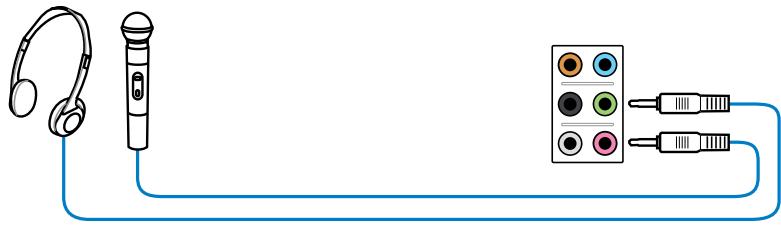

2.3.11 Connexions audio 2-49

Table des matières

2.4 Démarrer pour la première fois.... 2-52
2.5 Éteindre l'ordinateur 2-53

Chapitre 3 : Le BIOS

3.1 Présentation du BIOS.... 3-1
3.2 Programme de configuration du BIOS.... 3-1

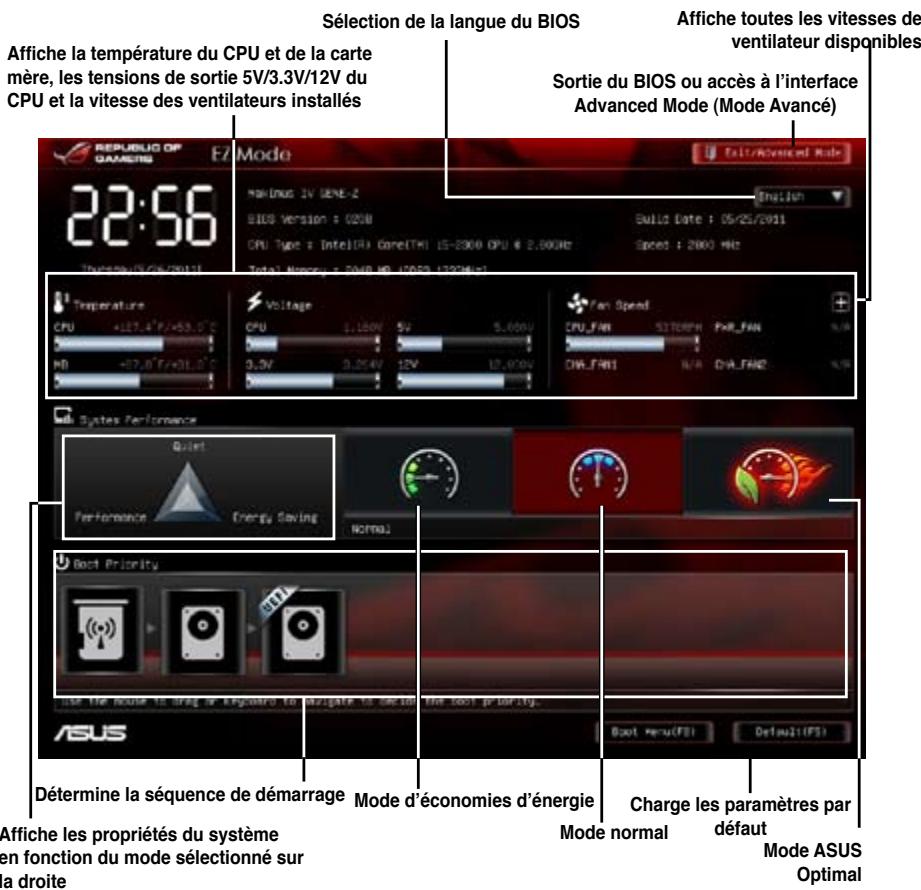

3.2.1 EZ Mode 3-2

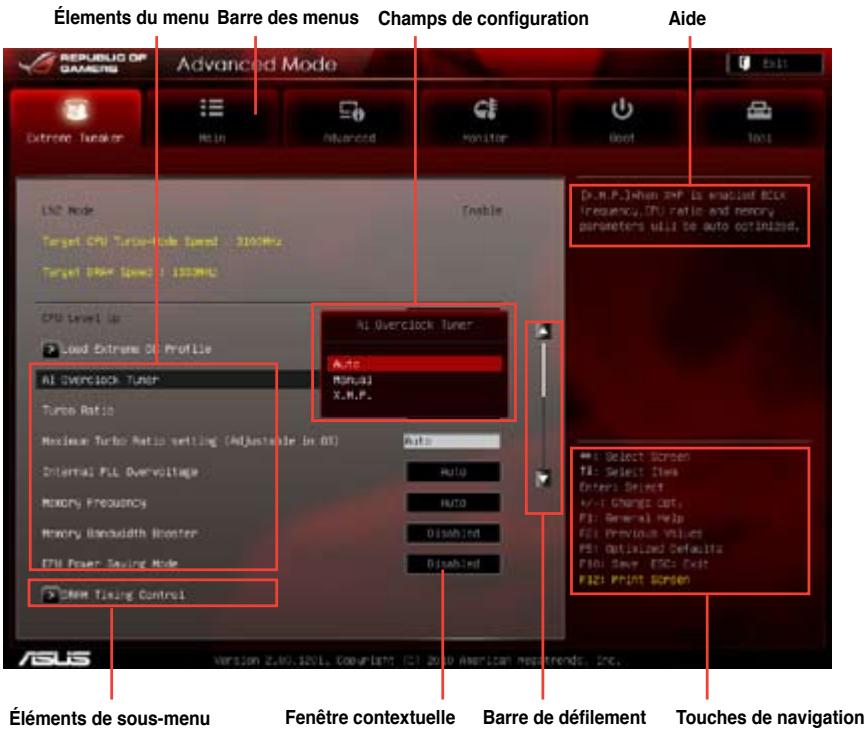

3.2.2 Advanced Mode (Mode avancé) 3-3

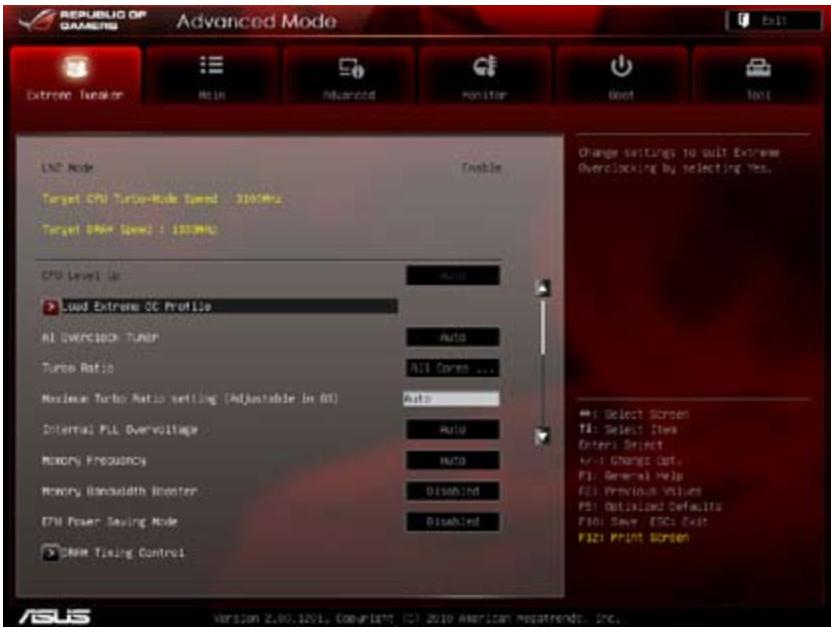

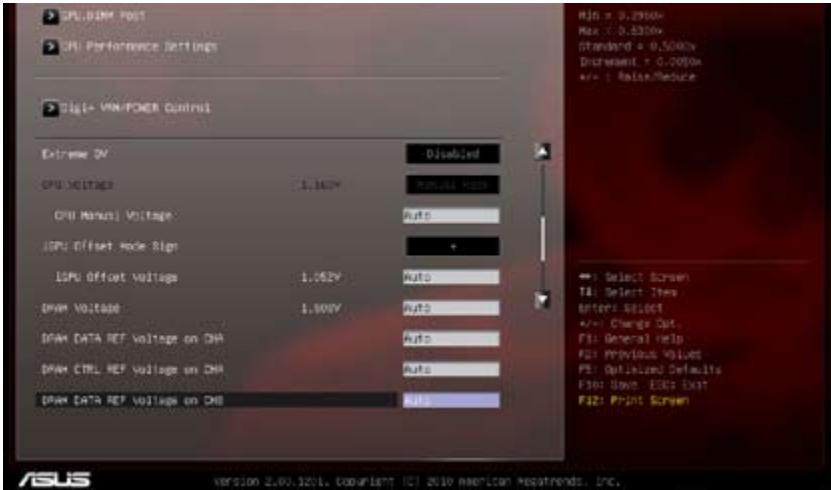

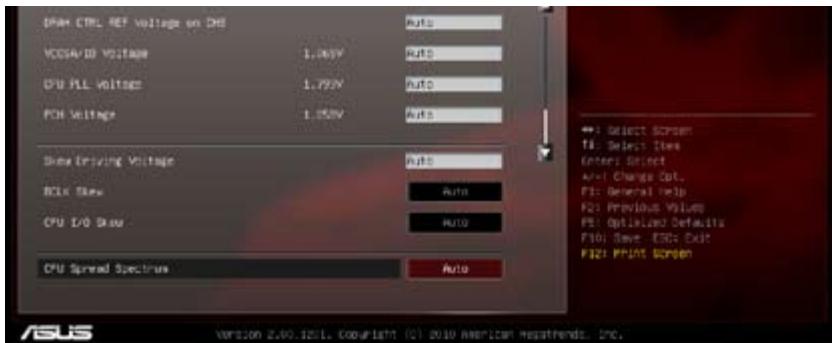

3.3 Menu Extreme Tweaker 3-5

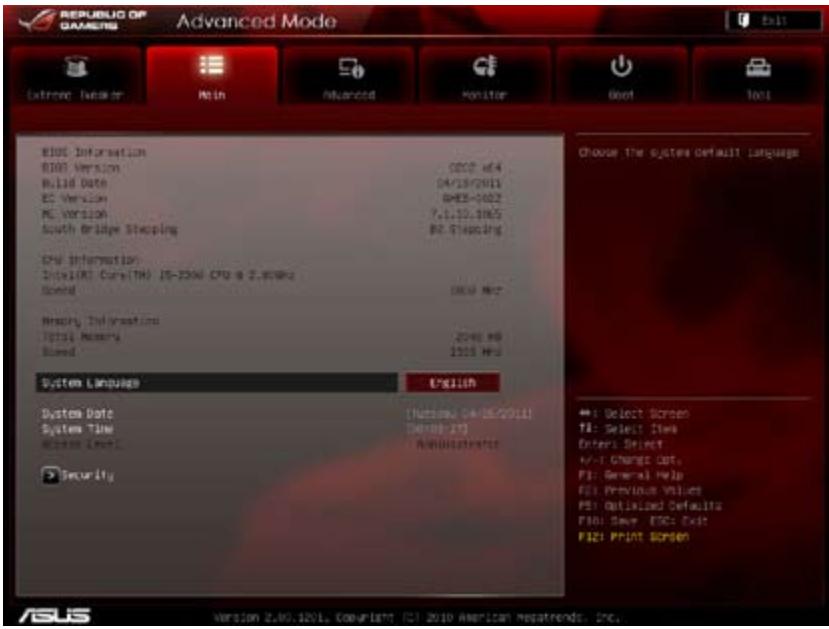

3.4 Menu Main (Principal) 3-14

3.4.1 System Language (Langue du système) 3-14
3.4.2 System Date (Date du système) 3-14
3.4.3 System Time (Heure du système).... 3-14
3.4.4 Security (Sécurité) 3-15

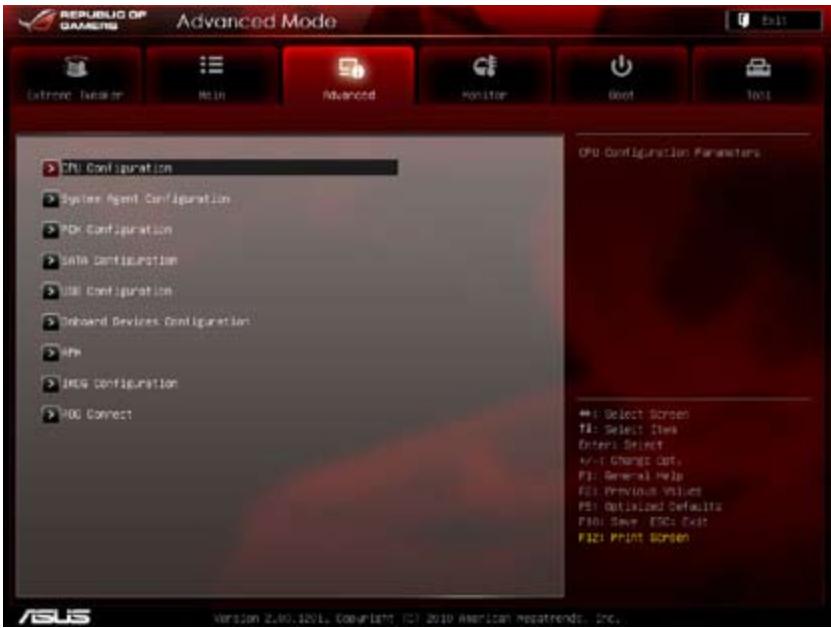

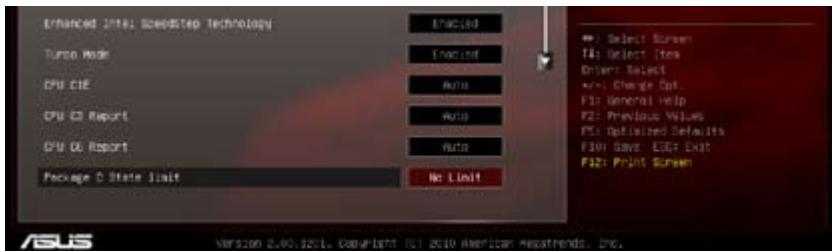

3.5 Menu Advanced (Avancé).... 3-17

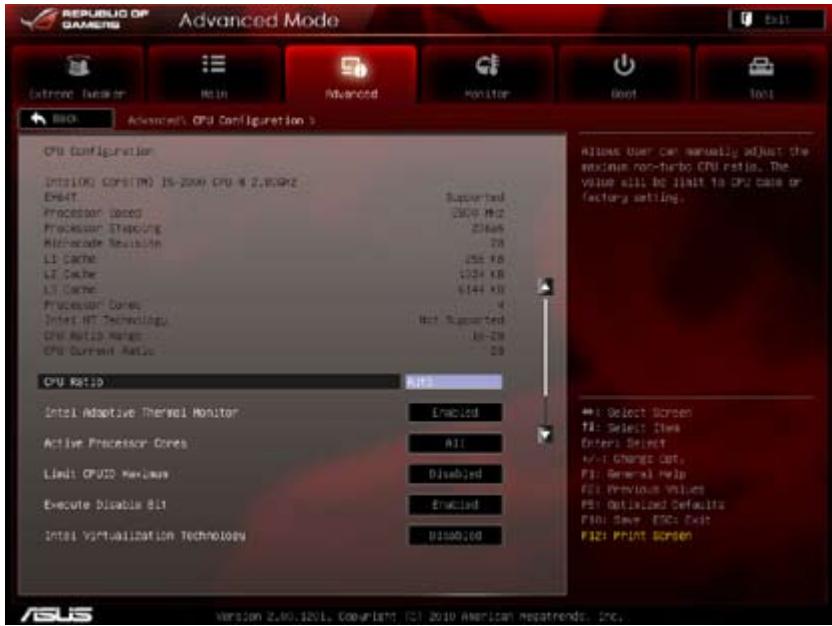

3.5.1 CPU Configuration (Configuration du CPU)...... 3-18

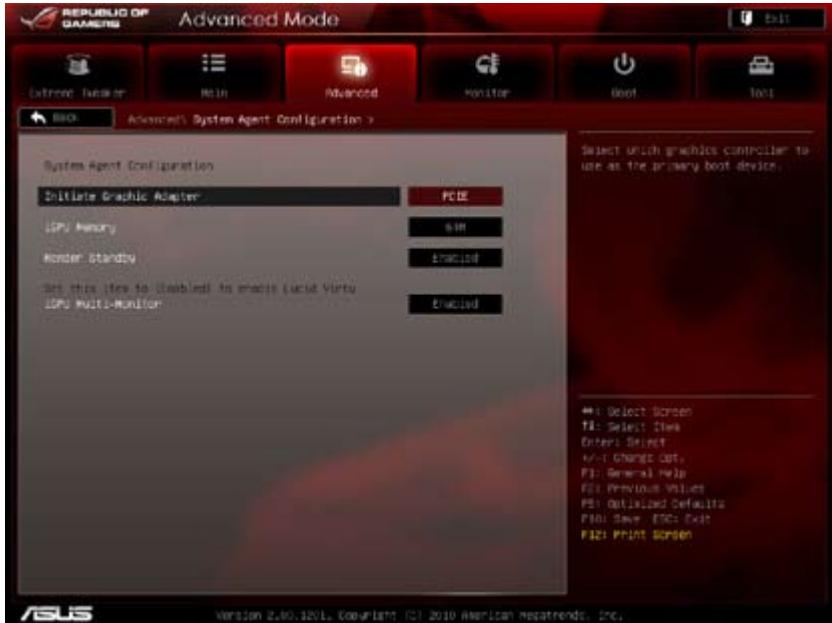

3.5.2 System Agent Configuration (Configuration d'agent système) 3-20

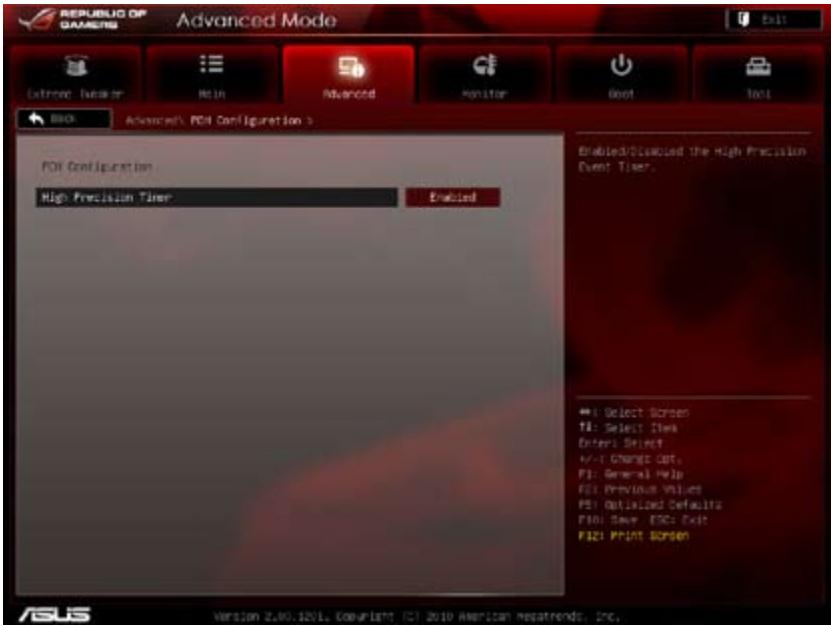

3.5.3 PCH Configuration (Configuration PCH).... 3-21

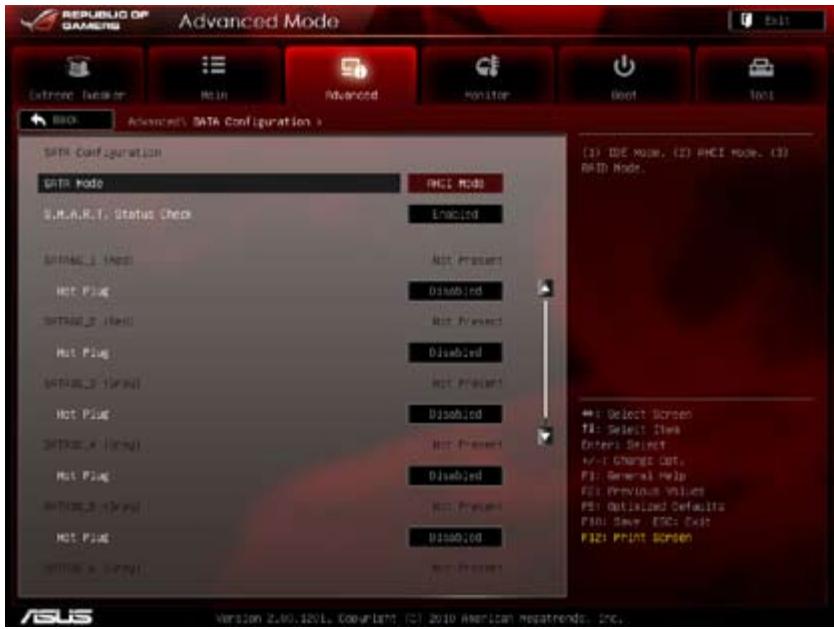

3.5.4 SATA Configuration (Configuration SATA) 3-22

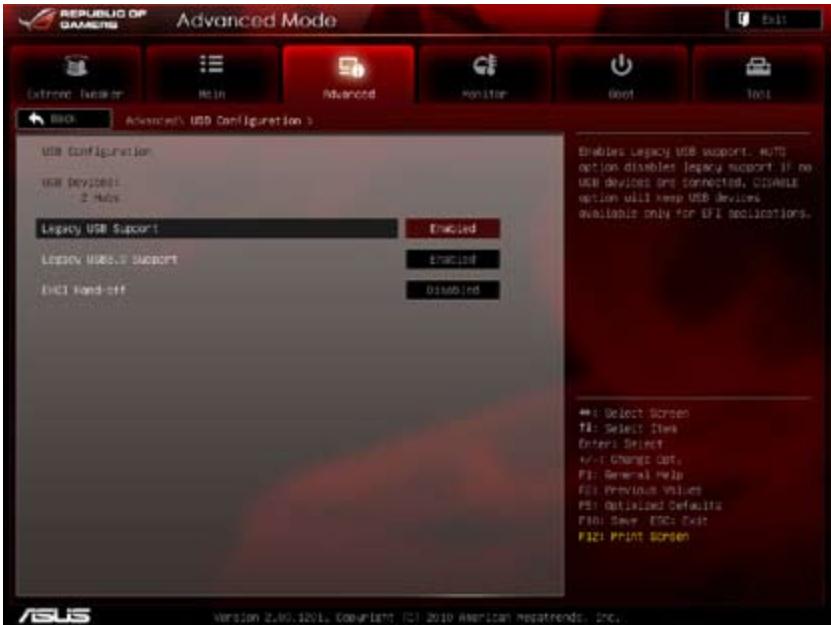

3.5.5 USB Configuration (Configuration USB) 3-23

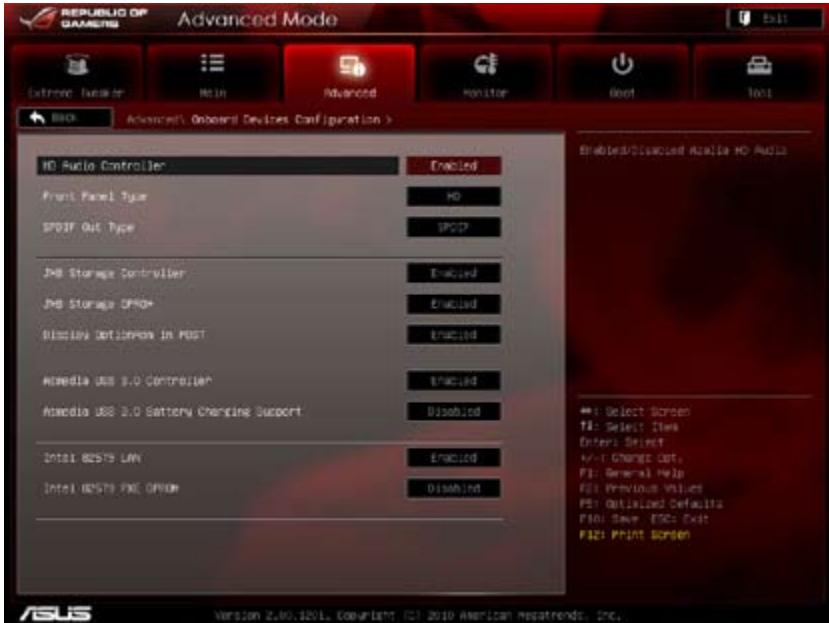

3.5.6 Onboard Devices Configuration (Configuration des périphériques embarqués).... 3-25

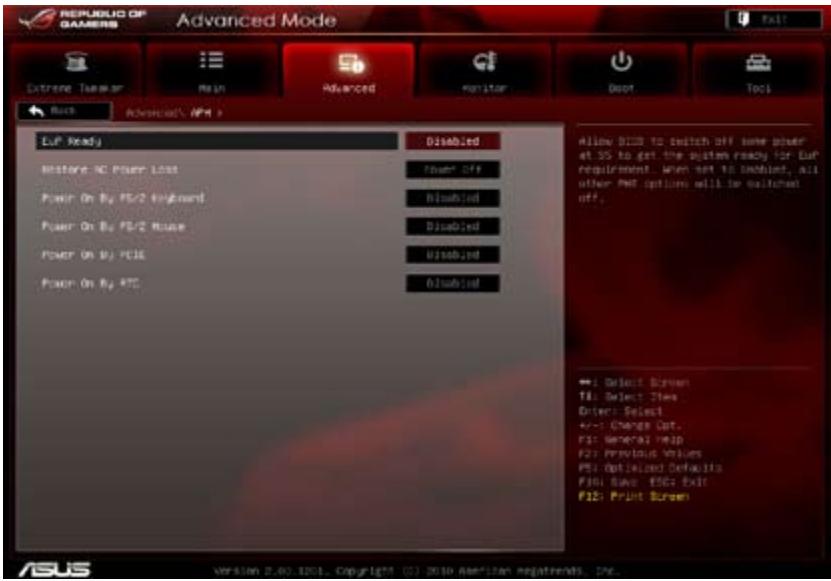

3.5.7 APM (Gestion d'alimentation avancée).... 3-27

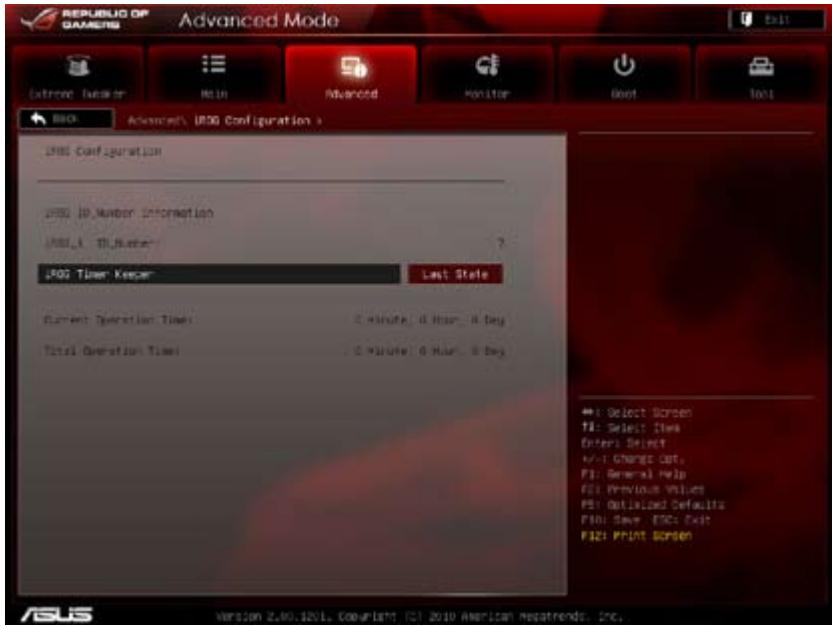

3.5.8 iROG Configuration (Configuration iROG) 3-28

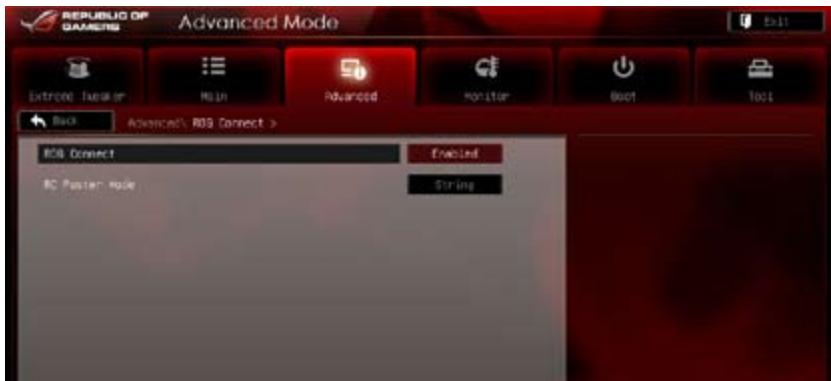

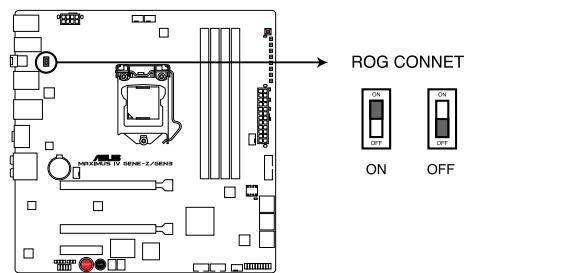

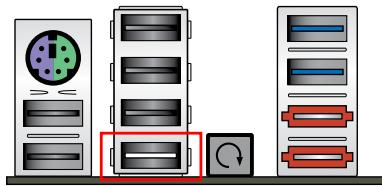

3.5.9 ROG Connect 3-29

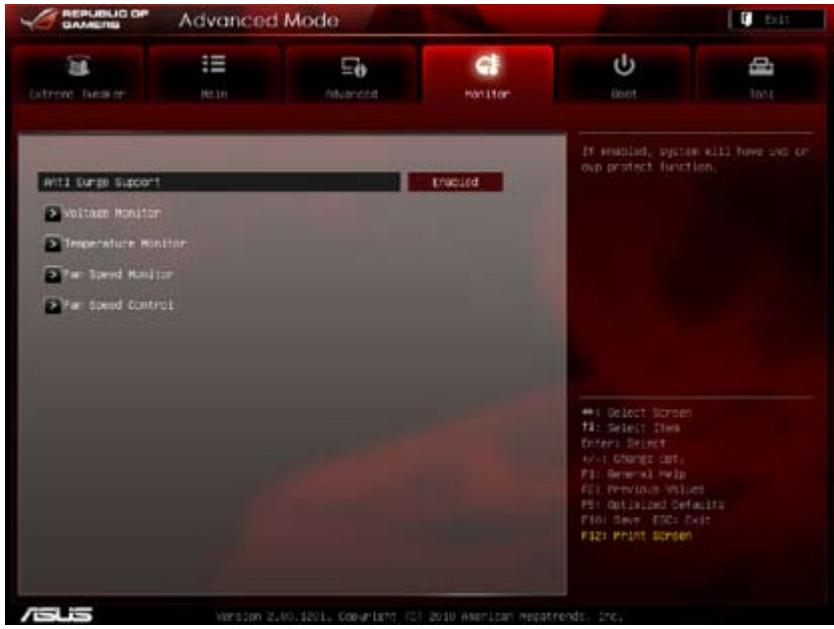

3.6 Menu Monitor (Surveillance) 3-30

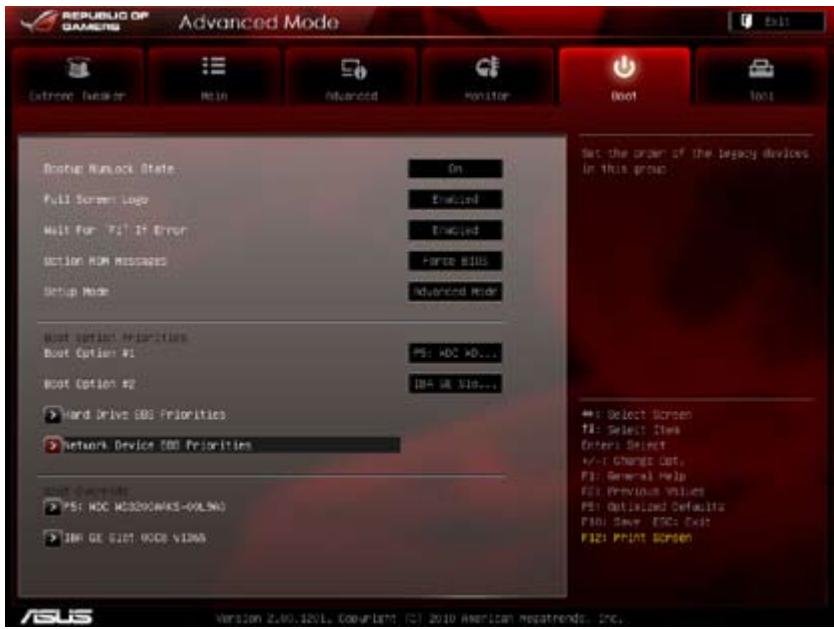

3.7 Menu Boot (Démarrage) 3-34

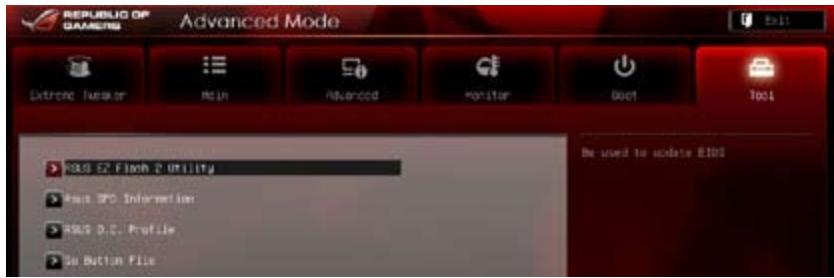

3.8 Menu Tools (Outils).... 3-35

3.8.1 ASUS EZ Flash Utility (Utilitaire ASUS EZ Flash)...... 3-35

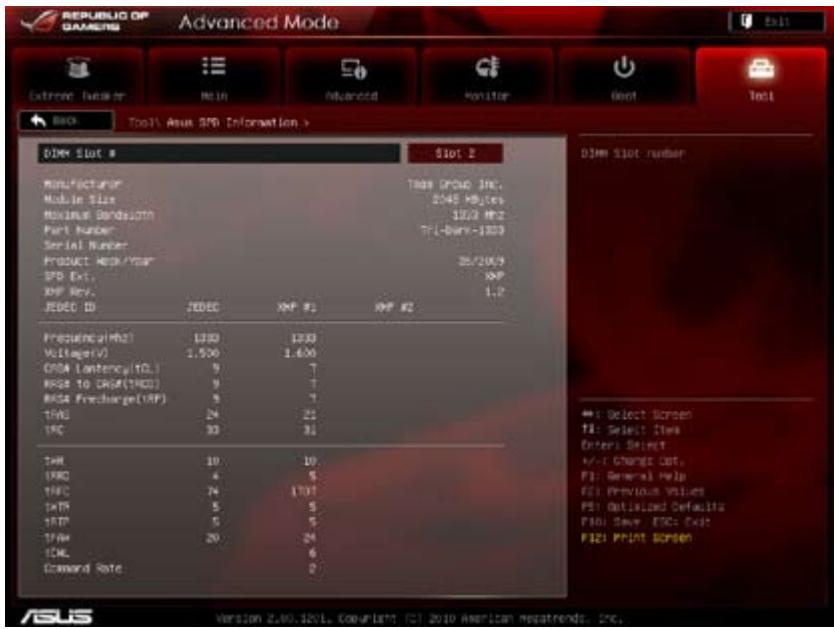

3.8.2 Asus SPD Information (Informations de SPD ASUS) ... 3-36

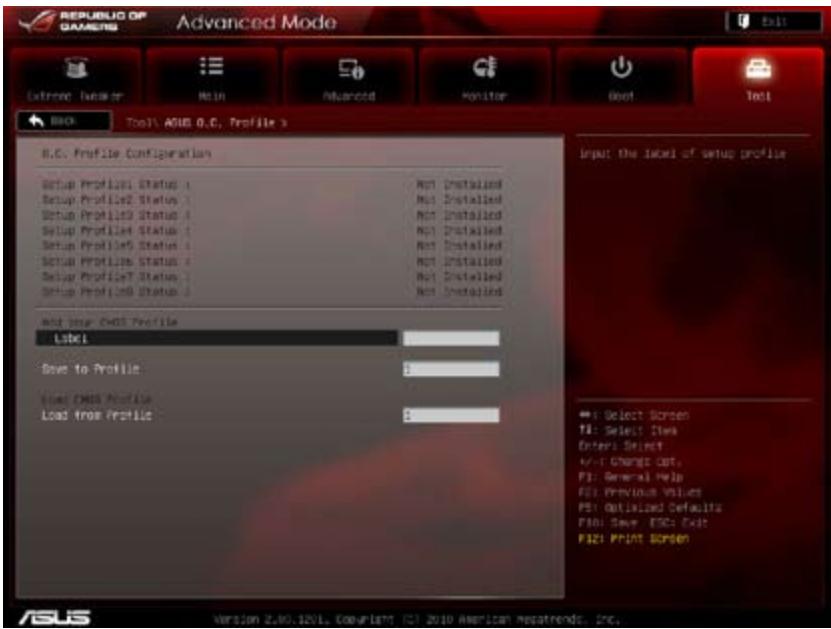

3.8.3 ASUS O.C. Profile 3-37

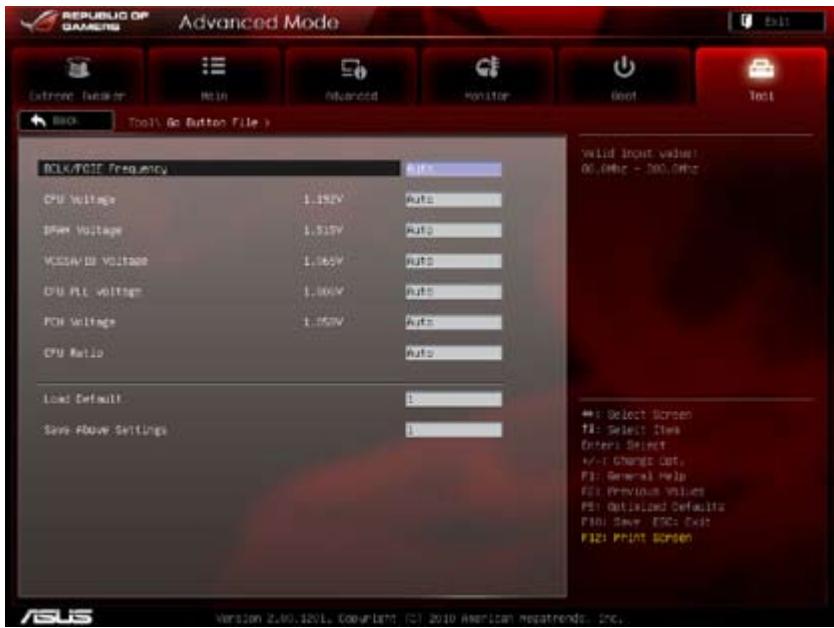

3.8.4 GO Button File 3-38

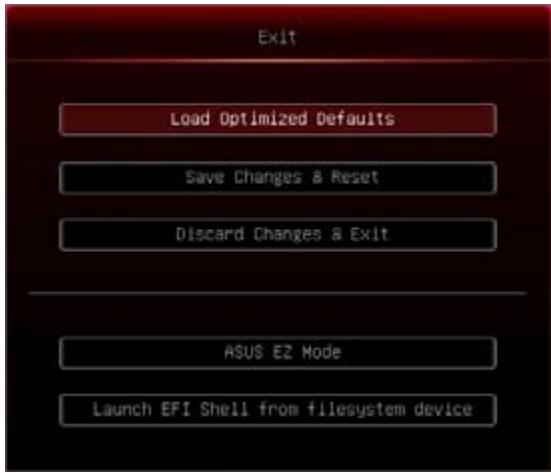

3.9 Menu Exit (Sortie).... 3-39
3.10 Mettre à jour le BIOS.... 3-40

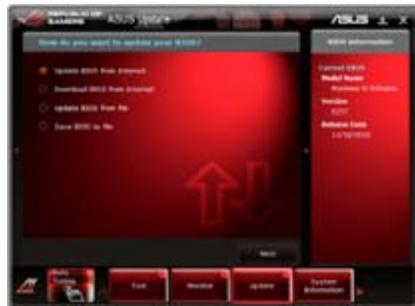

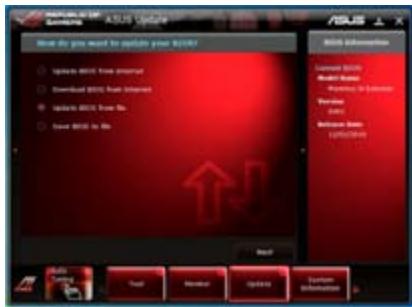

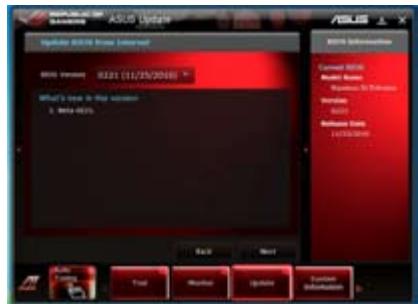

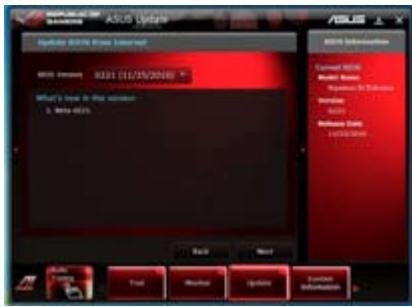

3.10.1 Utilitaire ASUS Update.... 3-41

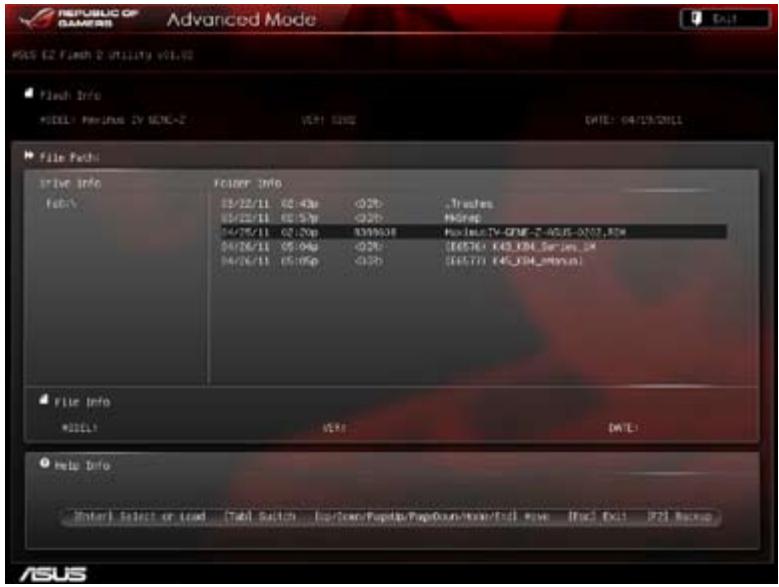

3.10.2 Utilitaire ASUS EZ Flash 3-44
3.10.3 Utilitaire ASUS CrashFree BIOS 3.... 3-45

Table des matières

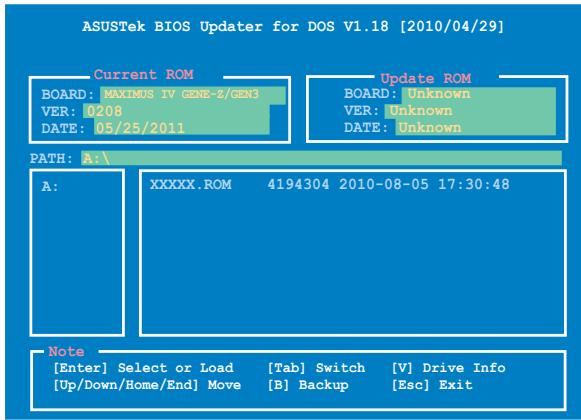

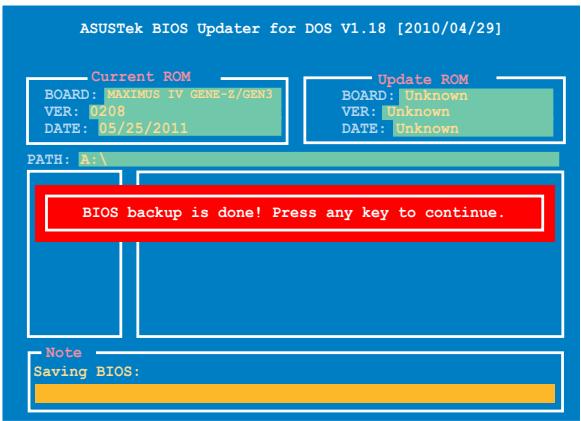

3.10.4 Utilitaire ASUS BIOS Updater 3-46

Chapitre 4 : Support logiciel

4.1 Installer un système d'exploitation 4-2

4.2 Informations sur le DVD de support.... 4-2

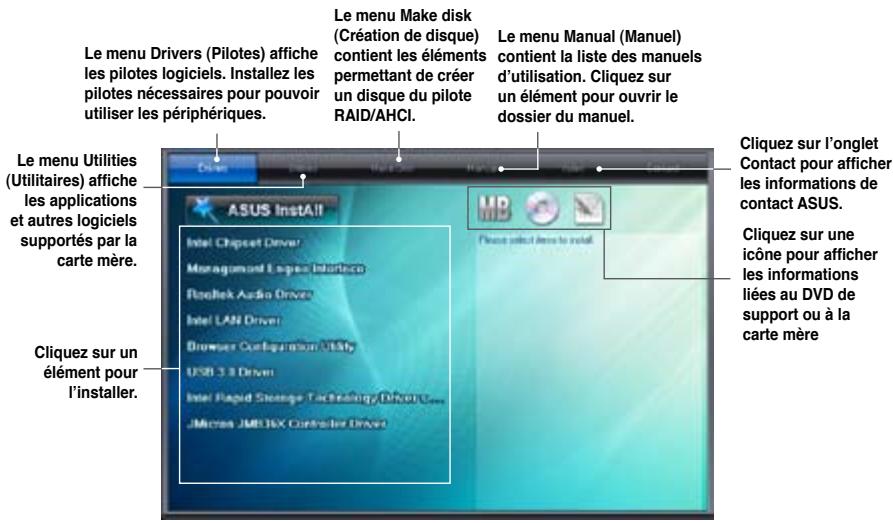

4.2.1 Lancer le DVD de support.... 4-2

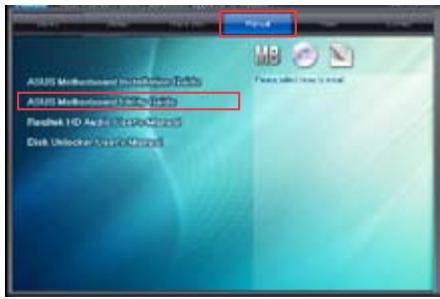

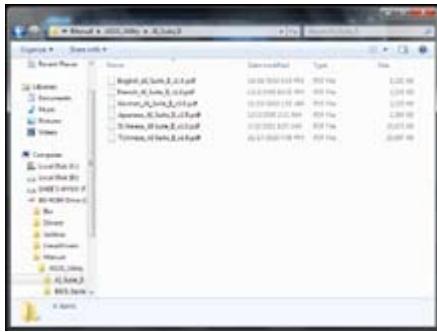

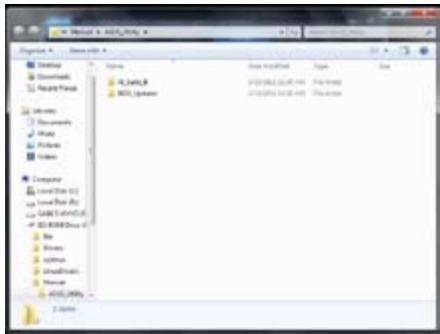

4.2.2 Obtenir les manuels des logiciels 4-3

4.3 Informations sur les logiciels 4-4

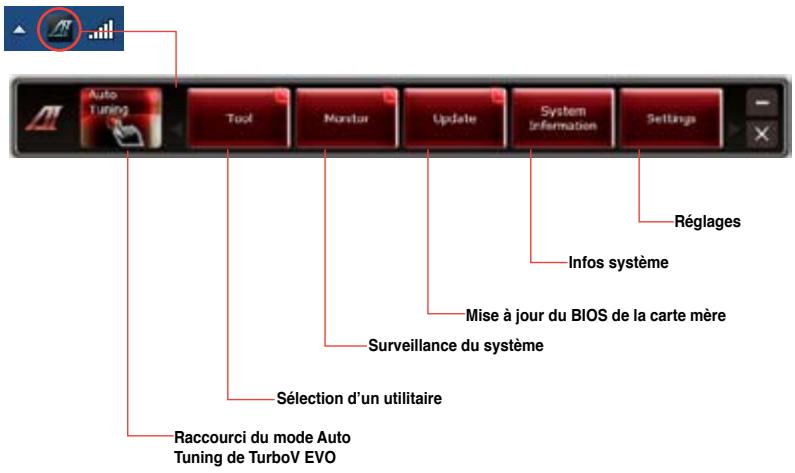

4.3.1 Al Suite II 4-4

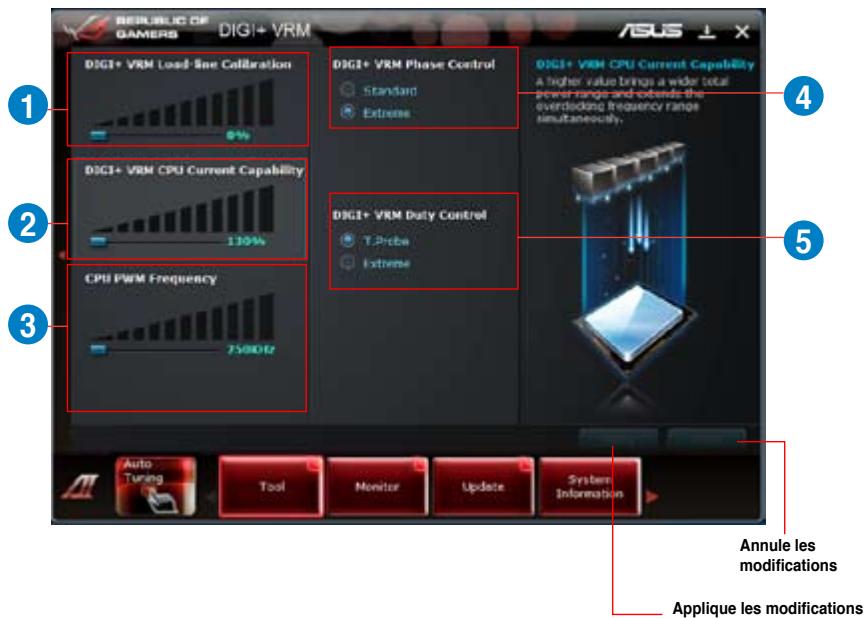

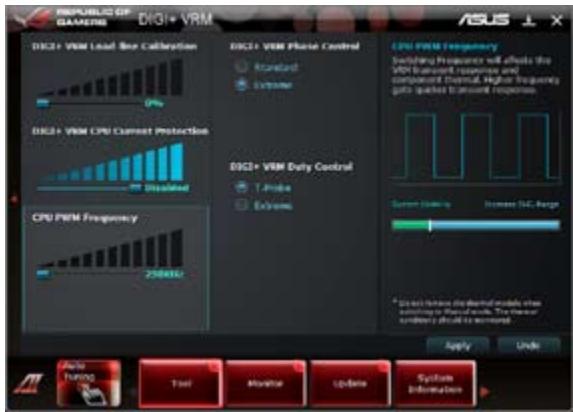

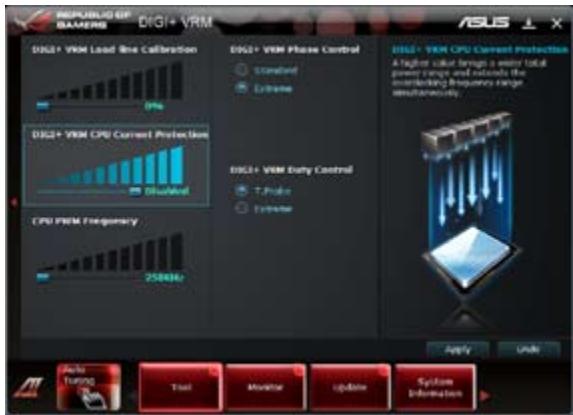

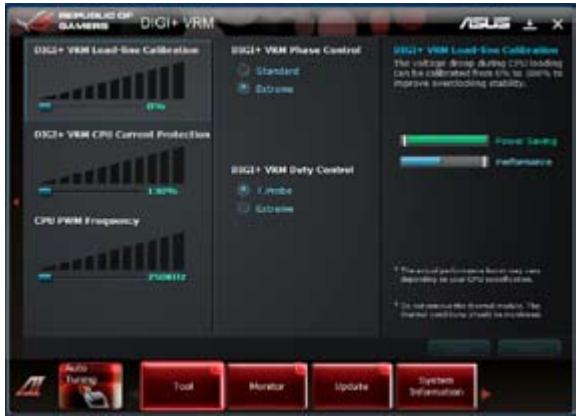

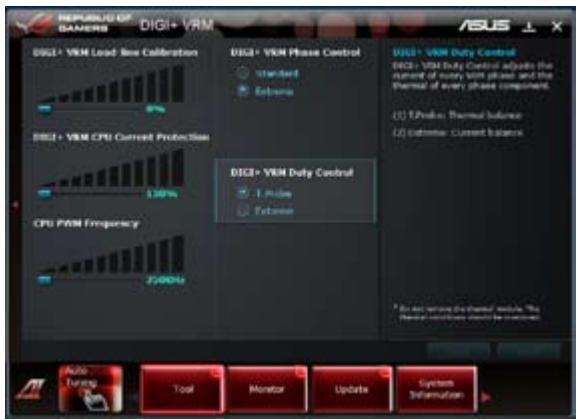

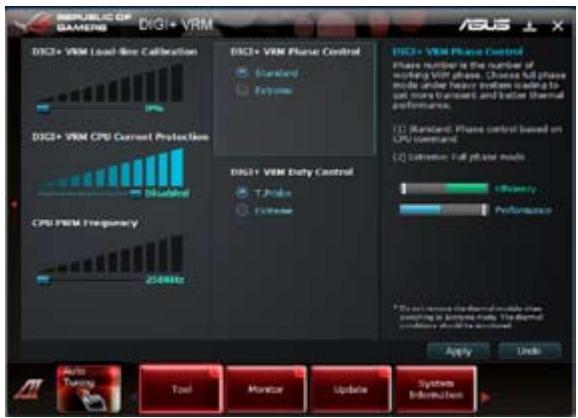

4.3.2 DIGI+ VRM.... 4-5

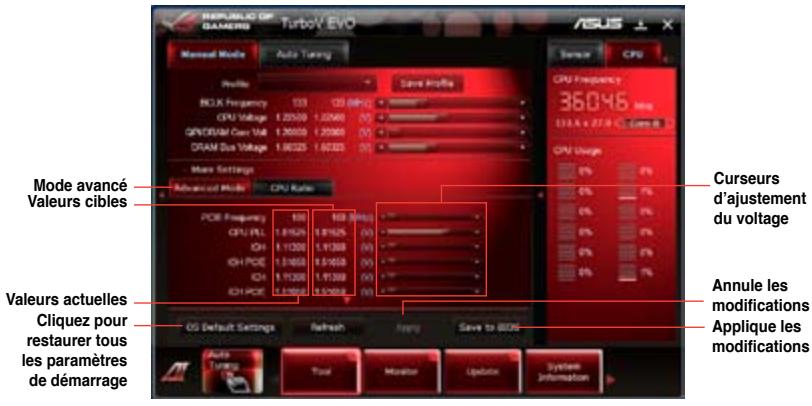

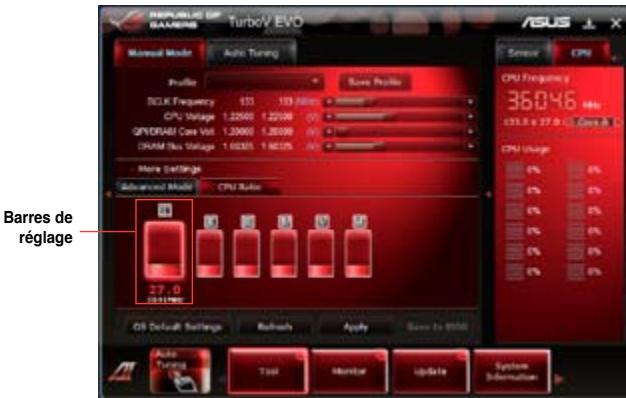

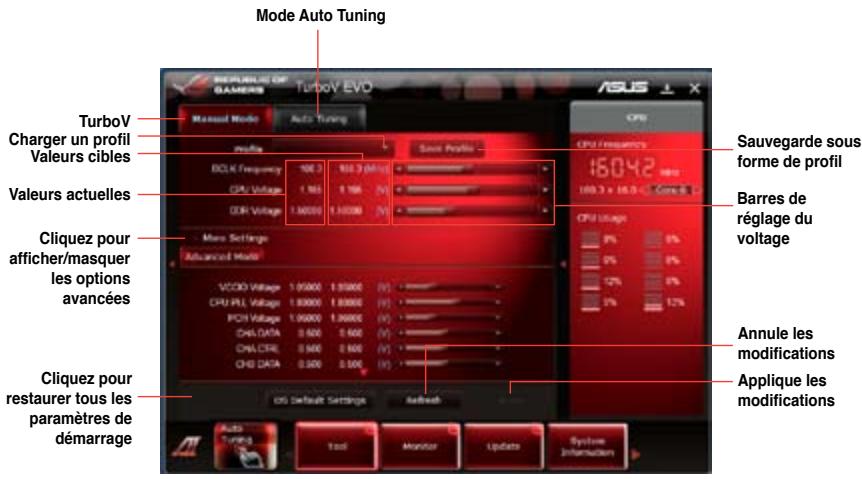

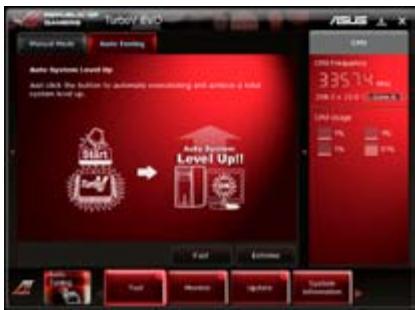

4.3.3 TurboV EVO 4-8

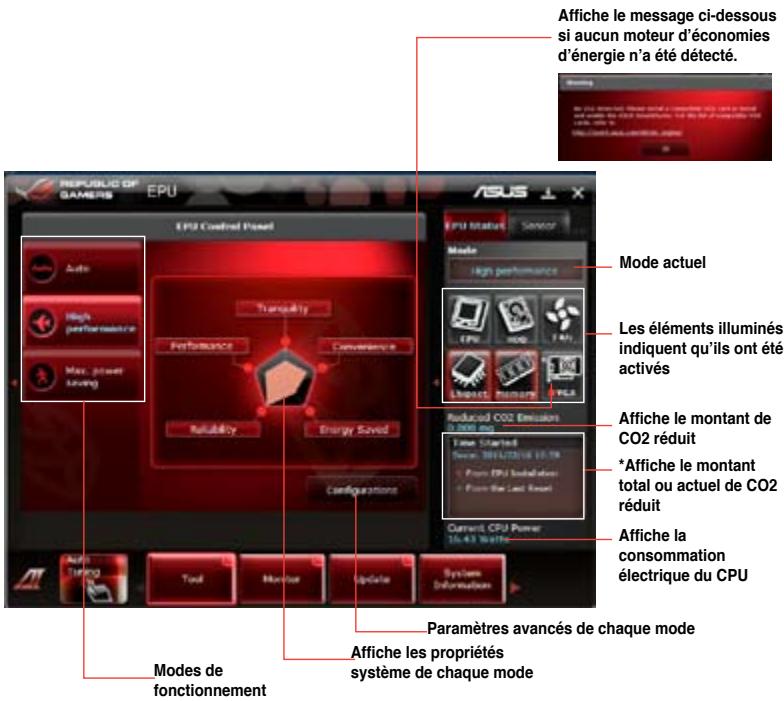

4.3.4 EPU....4-11

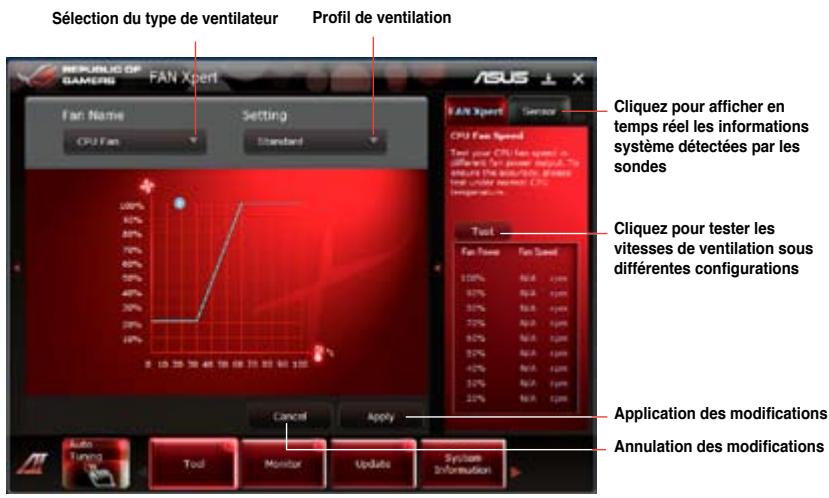

4.3.5 FAN Xpert 4-12

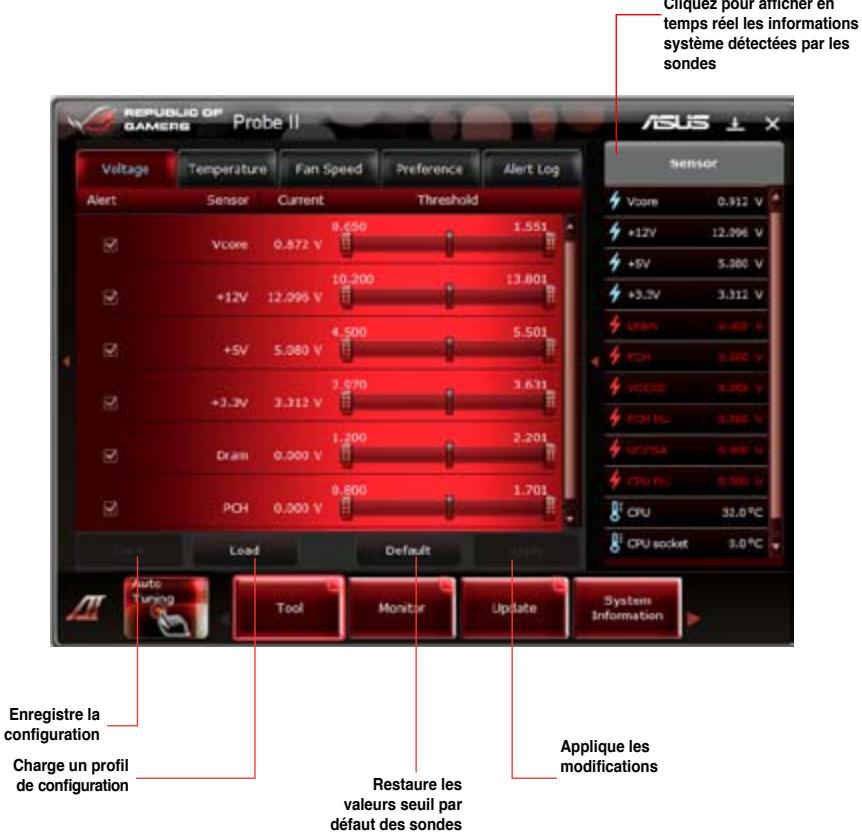

4.3.6 Probe II 4-13

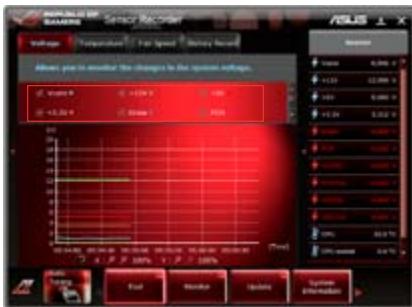

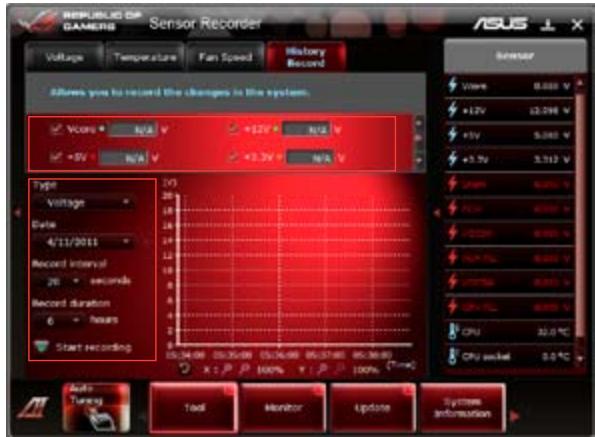

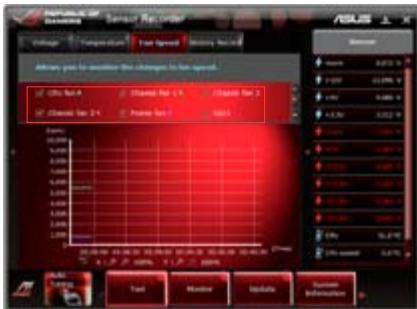

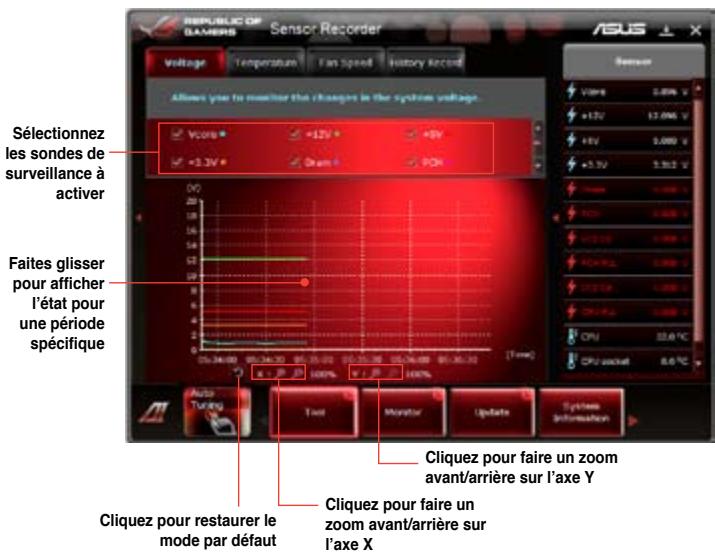

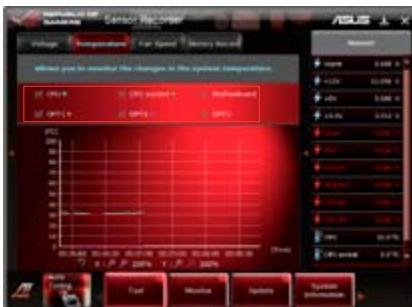

4.3.7 Sensor Recorder 4-14

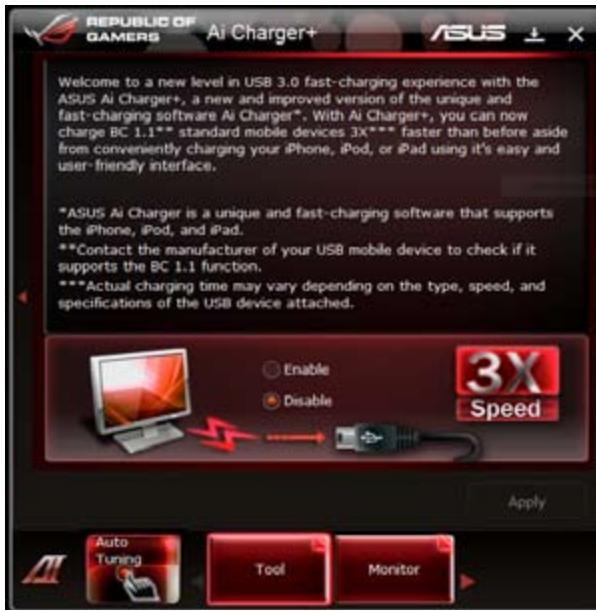

4.3.8 Ai Charger+ 4-17

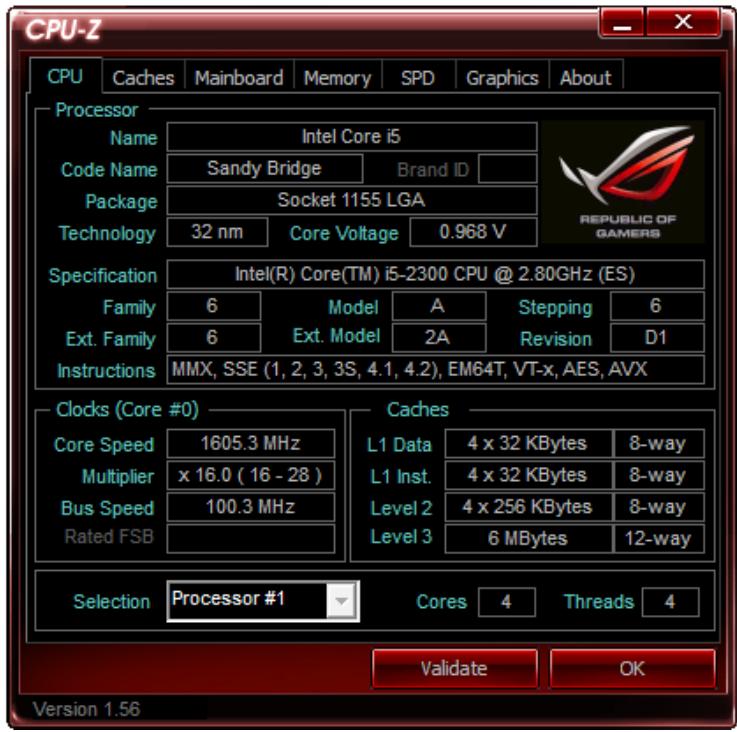

4.3.9 ROG CPU-Z 4-18

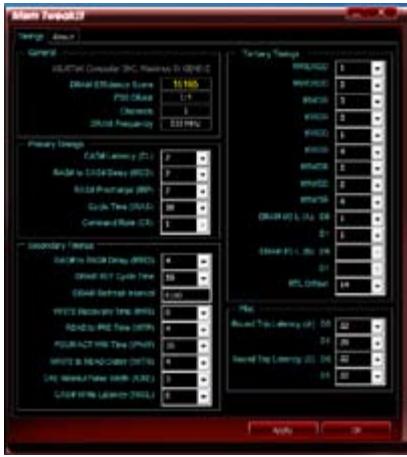

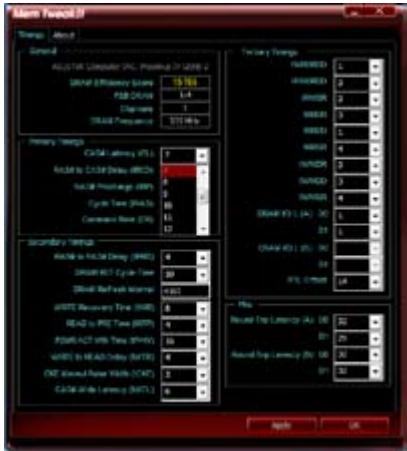

4.3.10 MemTweaklt 4-19

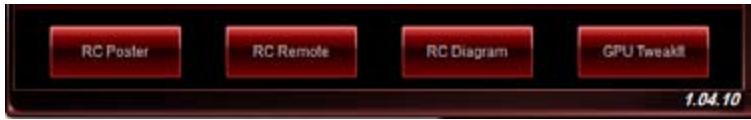

4.3.11 ROG Connect 4-20

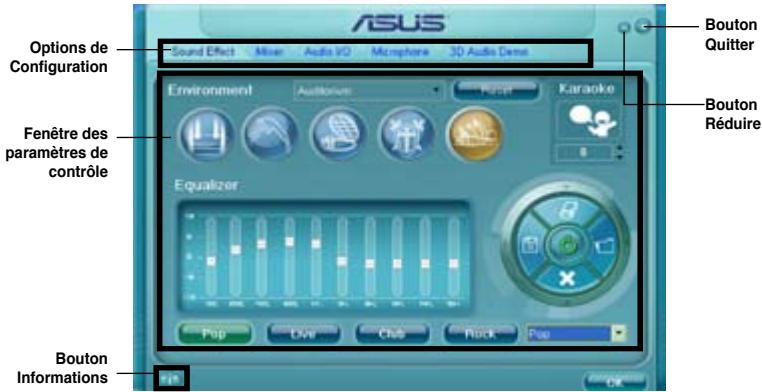

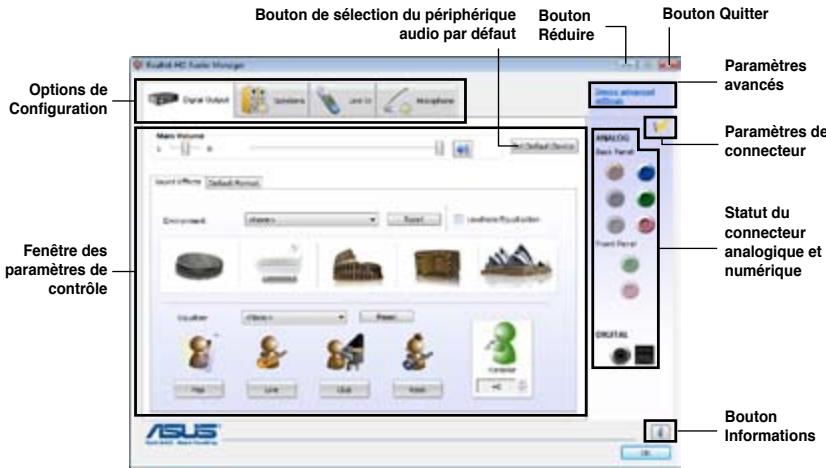

4.3.12 Configurations audio 4-23

4.4 Configurations RAID 4-24

4.4.1 Définitions RAID.... 4-24
4.4.2 Installer des disques durs Serial ATA (SATA)...... 4-25
4.4.3 Définir l'élément RAID dans le BIOS 4-25

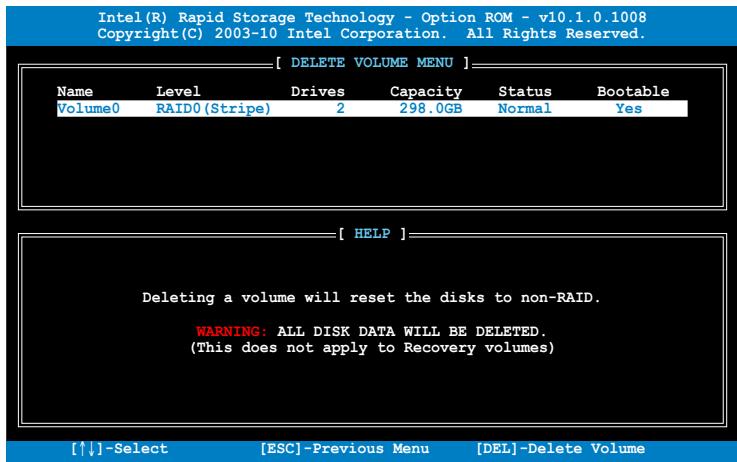

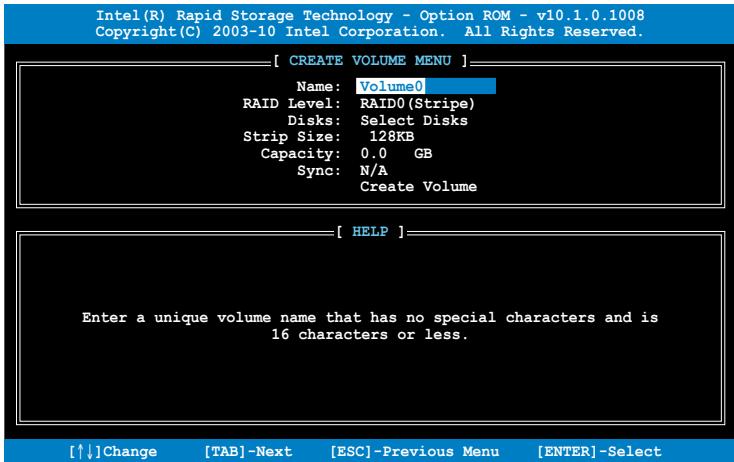

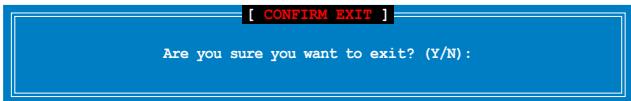

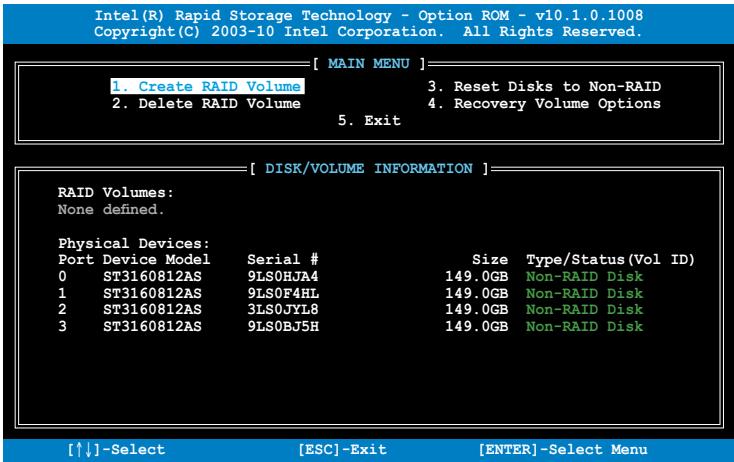

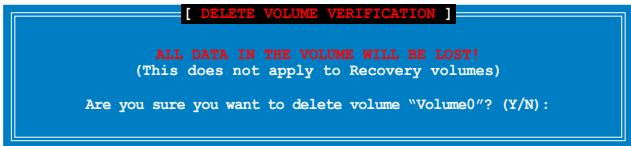

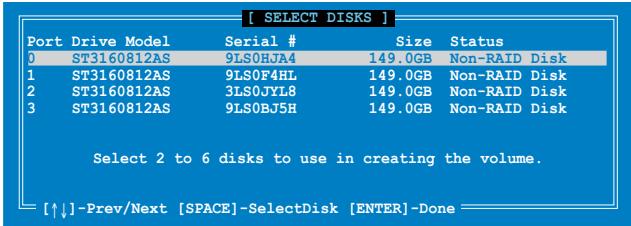

4.4.4 Utilitaire Intel® Rapid Storage Technology Option ROM 4-25

4.5 Créer un disque du pilote RAID 4-31

4.5.1 Créer un disque du pilote RAID sans accéder à l'OS.....4-31
4.5.2 Créer un disque du pilote RAID sous Windows ^® ..... 4-31
4.5.3 Installer le pilote RAID lors de l'installation de Windows ^® 4-32

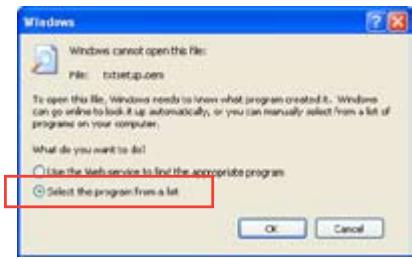

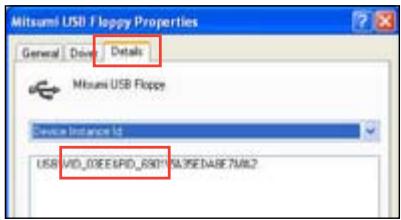

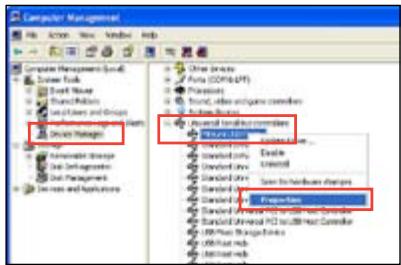

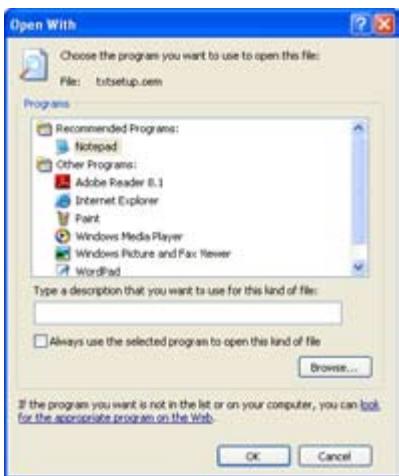

4.5.4 Utiliser un lecteur de disquettes USB 4-33

Chapitre 5: Support des technologies multi-GPU

5.1 Technologie AMD® CrossFireX™ 5-1

5.1.1 Pré-requis système 5-1
5.1.2 Avant de commencer 5-1

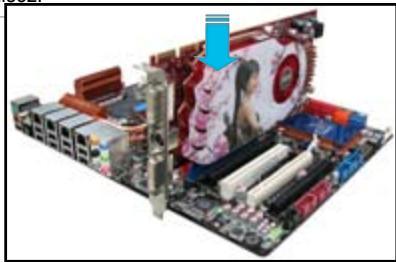

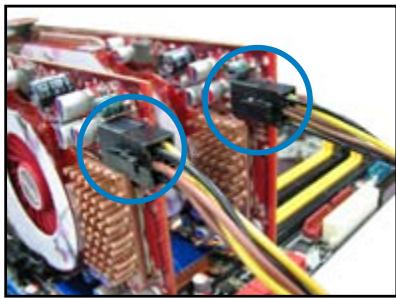

5.1.3 Installer deux cartes graphiques CrossFireX™ 5-2

Table des matières

5.1.4 Installer les pilotes 5-3

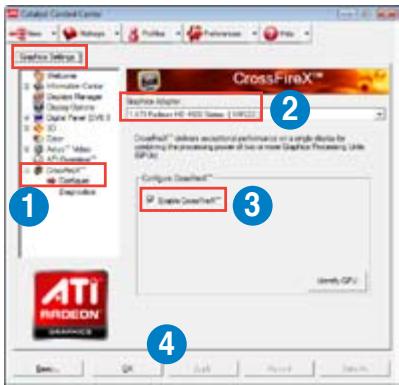

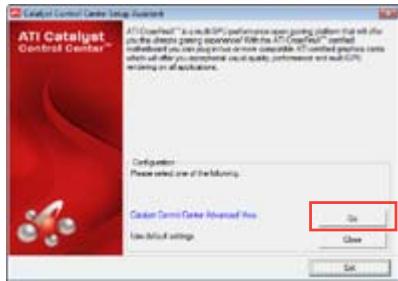

5.1.5 Activer la technologie AMD® CrossFireX™ 5-3

5.2 Technologie NVIDIA® SLI™ 5-5

5.2.1 Pré-requis système 5-5

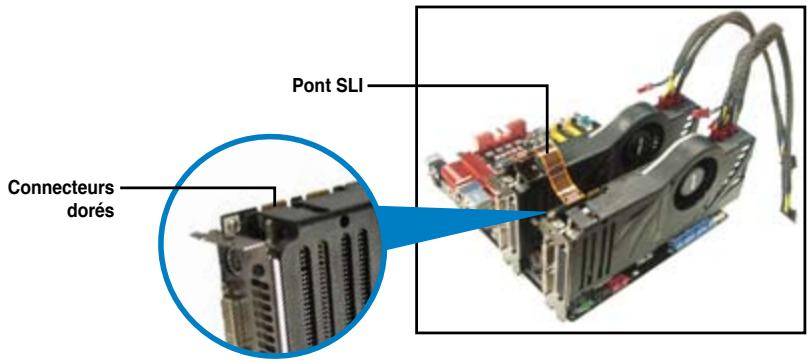

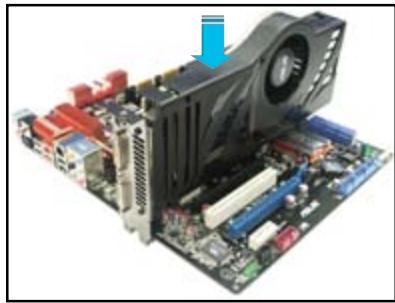

5.2.2 Installer deux cartes graphiques SLI 5-5
5.2.3 Installer les pilotes 5-6

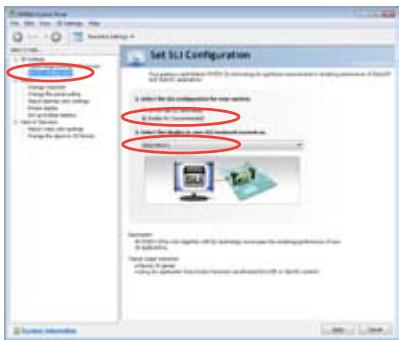

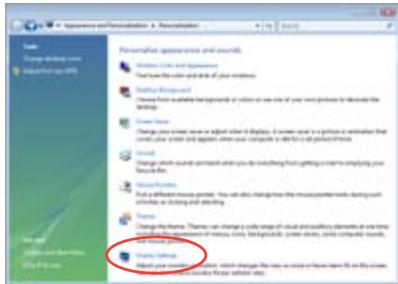

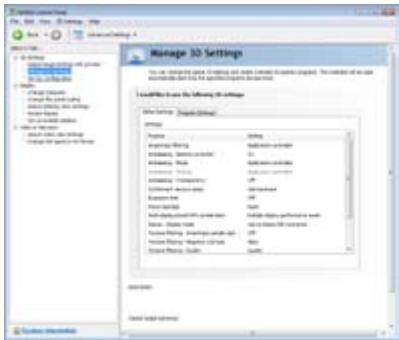

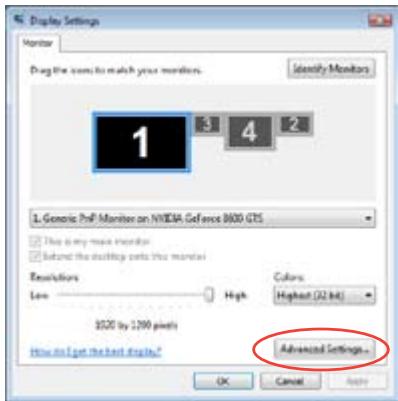

5.2.4 Activer la technologie NVIDIA® SLI™ 5-6

5.3 Technologie LucidLogix Virtu 5-9

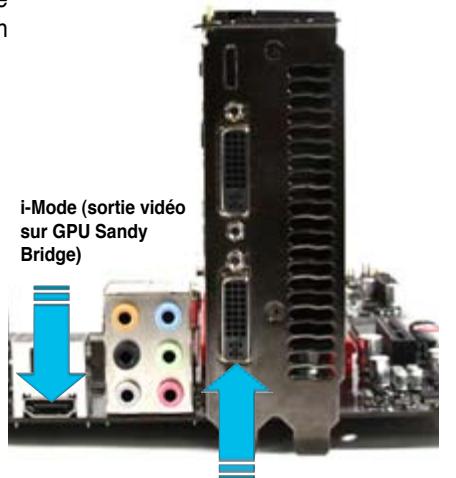

5.3.1 Installation du matériel 5-9

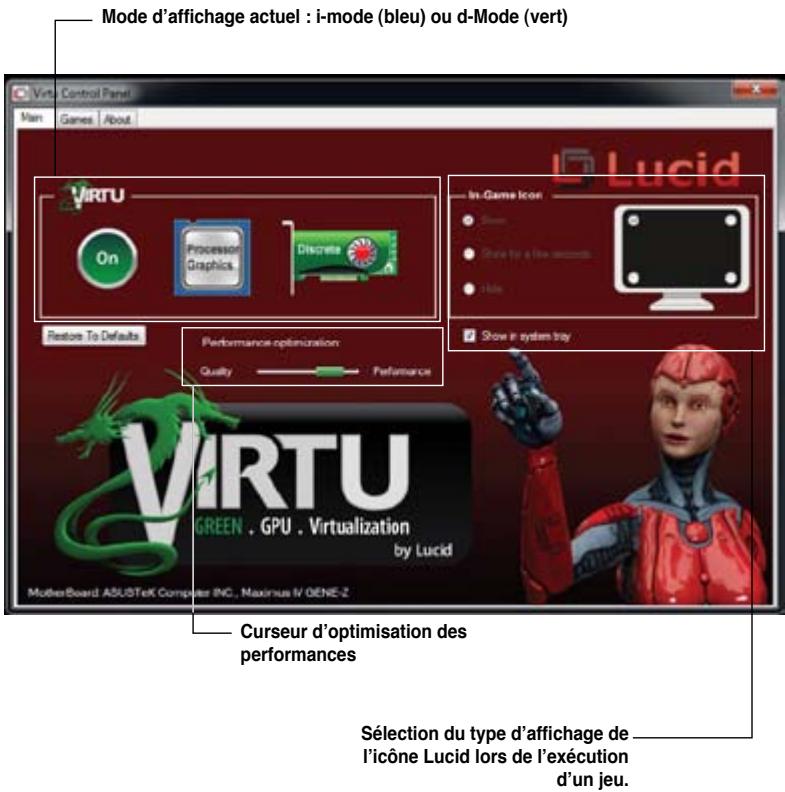

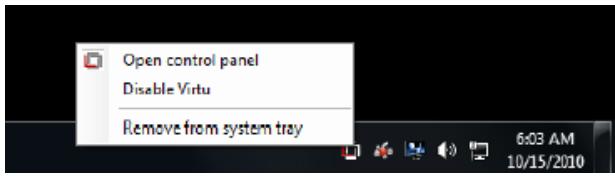

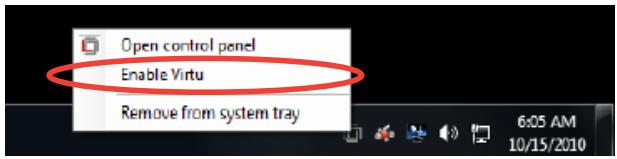

5.3.2 Configuration du logiciel....5-11

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
- Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
- Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
- Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Directives FCC concernant l'exposition aux fréquences radio

Toute modification qui n'a pas été approuvée par l'instance en charge de la conformité peut rendre nul le droit d'usage de cet appareil par l'utilisateur. "Le constructeur déclare que l'usage de cet appareil est limité aux canaux 1 à 11 sur la fréquence 2.4Ghz par le biais d'une restriction du firmware".

Cet équipement est conforme aux limitations en matière d'exposition aux fréquences radio instaurées pour un environnement non contrôlé. Afin d'être conforme aux directives de la FCC concernant l'exposition aux fréquences radio, l'utilisateur doit éviter tout contact direct avec l'antenne d'émission lors de la transmission de données. Pour une conformité totale en matière d'exposition aux fréquences radio, ces instructions d'utilisation spécifiques doivent être respectées pour chaque appareil.

Avertissement sur l'exposition aux ondes radio

Cet équipement doit être installé et opéré en accord avec les instructions fournies. La distance entre le(s) antenne(s) et l'utilisateur ne doit pas être inférieure à [20cm]. Cet appareil ne doit pas être colocalisé ou opéré conjointement avec d'autres antennes ou émetteurs. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux ondes radio.

Déclaration de conformité (directive R&TTE 1999/5/CE)

Les articles suivants ont été complétés et sont considérés pertinents et suffisants :

• Conditions essentielles telles que dans [Article 3]
- Conditions de protection pour la santé et la sûreté tels que dans [Article 3.1a]
• Test de la sécurité électrique en conformité avec [EN 60950]
- Conditions de protection pour la compatibilité électromagnétique dans [Article 3.1b]
• Test de la compatibilité électromagnétique dans [EN 301 489-1] & [EN 301]
• Tests en accord avec [489-17]
• Utilisation efficace du spectre des radiofréquences selon l’[Article 3.2]
• Tests radio en accord avec [EN 300 328-2]

Label CE

CE

Marque CE pour les appareils sans module sans fil/Bluetooth

La version commerciale de cet appareil est conforme aux directives EEC 2004/108/CE “Compatibilité électromagnétique” et 2006/95/CE “Directive basse tension”.

CE!

Marque CE pour les appareils avec un module sans fil/Bluetooth

Cet appareil est conforme à la Directive 1999/5/CE du Parlement Européen et du Conseil du 9 mars 1999 concernant les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Canaux d'opération sans fil régionaux

Amérique du Nord 2.412-2.462 GHz C.01 à C.11

Japon 2.412-2.484 GHz C.01 à C.14

Europe ETSI 2.412-2.472 GHz C.01 à C.13

Plages de fréquence sans fil restreintes en France

Certaines zones en France ont une plage de fréquences restreinte. La puissance maximale autorisée, dans le pire des cas, en intérieure est :

• 10mW pour la plage de 2.4 GHz entière (2400 MHz–2483.5 MHz)
• 100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

Les canaux 10 à 13 inclus fonctionnent dans la plage de 2446.6 MHz à 2483.5 MHz.

Il existe quelques possibilités pour une utilisation en extérieur : dans les propriétés privées ou dans les propriétés privées des personnes publiques, l'utilisation est sujette à une procédure d'autorisation préliminaire par le Ministère de la Défense, avec une puissance maximale autorisée de 100mW dans la plage 2446.5–2483.5 MHz. L'utilisation en extérieur dans des propriétés publiques n'est pas permise.

Dans les départements listés ci-dessous, pour la plage de 2.4 GHz entière :

• La puissance maximale autorisée en intérieur est de 100mW
- La puissance maximale autorisée en extérieur est de 10mW Les départements qui utilisent la plage des 2400–2483.5 MHz est permise avec un EIRP de moins de 100mW en intérieur et de moins de 10mW en extérieur :

01 Ain 02 Aisne 03 Allier 05 Hautes Alpes
08 Ardennes 09 Ariège 11 Aude 12 Aveyron
16 Charente 24 Dordogne 25 Doubs 26 Drôme
32 Gers 36 Indre 37 Indre et Loire 41 Loir et Cher
45 Loiret 50 Manche 55 Meuse 58 Nièvre
59 Nord 60 Oise 61 Orne 63 Puy du Dôme
64 Pyrénées Atlantique 66 Pyrénées Orientales
67 Bas Rhin 68 Haut Rhin 70 Haute Saône 71 Saône et Loire
75 Paris 82 Tarn et Garonne 84 Vaucluse
88 Vosges 89 Yonne 90 Territoire de Belfort
94 Val de Marne

Ces exigences peuvent évoluer au fil du temps. Ainsi, vous pourrez par la suite utiliser votre carte Wifi dans davantage de départements français.. Veuillez vérifier auprès de l'ART pour les dernières informations (www.arcep.fr)

Votre carte WLAN émet moins de 100mW, mais plus de 10mW.

Rapport du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Rapport d'Industrie Canada relatif à l'exposition aux radiations

Cet équipement a été testé et s'est avéré être conforme aux limites établies par industrie Canada en termes d'exposition aux radiations dans un environnement non contrôlé. Afin de rester en conformité avec ces exigences, évitez tout contact direct avec l'antenne pendant la transmission. L'utilisateur doit suivre les instructions de fonctionnement de ce manuel d'utilisation.

Le fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences, ET
- Cet appareil doit tolérer tout type d'interférences, incluant les interférence pouvant déclencher une opération non désirée de l'appareil.

Afin d'éviter les interférences radio avec le service sous licence (c'est-à-dire le partage de canal avec les systèmes de téléphonie satellite), cet appareil doit être impérativement utilisé en intérieur et à distance des fenêtres pour une protection maximale. Si l'équipement (ou son antenne d'émission) est utilisé en extérieur, il est soumis aux licences d'utilisation.

Cet équipement doit être installé et opéré en accord avec les instructions fournies. L'utilisation de ce dispositif hors des paramètres fournis dans ce manuel peut entraîner une exposition excessive aux radiations.

Cet appareil et son antenne ne doivent pas être colocalisés ou opérés conjointement avec d'autres antennes ou émetteurs.

La fonction de choix du Code pays doit être désactivée pour les produits commercialisés aux USA/CANADA.

Informations sur la sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise de courant avant de toucher au système.
• Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d'alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un périphérique.
• Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n'en êtes pas certain, contactez votre fournisseur électrique local.
• Si l'alimentation est endommagée, n'essayez pas de la réparer vous-même. Contactez votre revendeur.

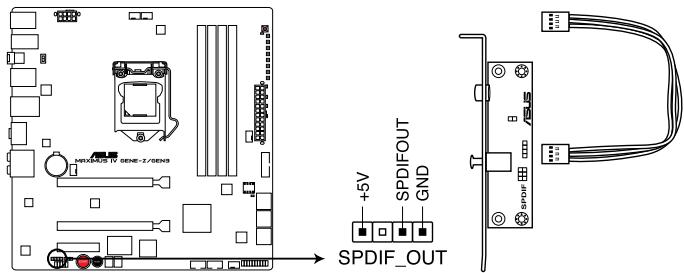

• Le port S/PDIF optique est un composant optionnel (sa disponibilité varie selon les modèles de cartes mères) et est défini comme PRODUIT LASER DE CLASSE 1.

RAYONNEMENT LASER INVISIBLE. EVITEZ TOUTE EXPOSITION AU FAISCEAU.

• Ne jetez pas la pile au feu. Celle-ci peut exploser et libérer des substances chimiques nocives dans l'environnement.
• Ne placez pas la pile avec vos ordures ménagères. Rendez-vous dans un centre de recyclage approprié à la collecte de piles usagées.
• Ne remplacez pas la pile par une pile de type incorrect.

• RISQUE D'EXPLOSION SI LA PILE EST REMPLACÉE PAR UNE PILE DE TYPE INCORRECT.
  • METTEZ LA PILE AU REBUT EN SUIVANT LES INSTRUCTIONS FOURNIES PLUS HAUT.

Sécurité en opération

• Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des sockets et de la circuiterie.
• Evitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

Cette carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 5°C et 40°C.

• Placez le produit sur une surface stable.
• Si vous avez des problèmes techniques avec votre produit contactez un technicien qualifié ou appelez votre revendeur.

NE PAS mettre ce produit au rebut avec les déchets municipaux. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée indique que le produit (équipement électrique, électronique et ou contenant une batterie au mercure) ne doit pas être mis au rebut avec les déchets municipaux. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

NE PAS mettre la batterie au rebut avec les déchets municipaux. Le symbole représentant une benne barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.

À propos de ce manuel

Ce guide de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Comment ce manuel est organisé

Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies qu'elle supporte.

• Chapitre 2 : Informations sur le matériel

Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système. Il inclut une description des jumpers et connecteurs de la carte mère.

• Chapitre 3 : Le BIOS

Ce chapitre explique comment changer les paramètres système via les menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

• Chapitre 4 : Support logiciel

Ce chapitre décrit le contenu du DVD de support livré avec la carte mère.

• Chapitre 5 : Support des technologies multi-GPU

Ce chapitre décrit l'installation et la configuration de plusieurs cartes graphiques AMD® CrossFireX™ et NVIDIA® SLI™.

Où trouver plus d'informations ?

Reportez-vous aux sources suivantes pour plus d'informations sur les produits.

1. Site web ASUS

Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle que des coupons de garantie, qui peuvent avoir été ajoutés par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce guide

Pour être sûr que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener à bien une tâche.

NOTE : Trucs et informations additionnelles pour vous aider à mener une tâche à bien.

Typographie

Texte en gras

Indique un menu ou un élément à sélectionner.

Italique

Met l'accent sur une phrase ou un mot.

Une touche entourée par les symboles < et > inférieurs indique une touche à presser

Exemple: signifie que vous devez presser la touche Entrée

+

Si vous devez presser deux touches ou plus en même temps, le nom des touches est lié par un signe +

Example:

Résumé des spécifications de la MAXIMUS IV GENE-Z/GEN3

CPU	Socket LGA1155 pour processeurs Intel® CoreTM i7 / CoreTM i5 / CoreTM i3 / Pentium / Celeron de Seconde GénérationCompatible avec les processeurs de 32nmSupporte la technologie Intel® Turbo Boost 2.0* La prise en charge de la technologie Intel® Turbo Boost varie en fonction des modèles de CPU** Visitez www.asus.com pour la liste des CPU Intel supportés
Chipset	Intel® Z68 Express Chipset
Mémoire	4 x slots DIMM, max. 32 Go, DDR3 2200(O.C.)/ 2133(O.C.)/ 1866(O.C.)/ 1600/ 1333/ 1066 MHz, non-ECC et non tamponnée Architecture mémoire Dual-Channel (bi-canal)Support Intel® Extreme Memory Profile (XMP)* En raison de certaines limitations de CPU, les modules mémoire DDR3 cadencés 2200/2000/1800 MHz fonctionneront par défaut à une fréquence de 2133/1866/1600 MHz.** Visitez le site Web d'ASUS (www.asus.com) ou consultez ce manuel pour obtenir la liste des fabricants de modules mémoire compatibles avec cette carte mère.*** Le support Hyper DIMM est soumis aux caractéristiques physiques du CPU. Certains modules Hyper DIMM ne peuvent être installés que sur un slot mémoire par canal.
Slots d'extension	2 x slots PCI Express 3.0/2.0 x 16 (en mode x16 ou x8/x8)*1 x slot PCI Express 2.0 x 4*La vitesse PCIe varie en fonction du type de CPU installé.
Technologie multi-GPU	Compatible avec les technologies NVIDIA® SLITM et AMD CrossFireXTMSupporte la technologie LucidLogix® VirtuTM**LucidLogix® VirtuTM n'est compatible qu'avec Windows® 7.
Stockage	Intel® Z68 Express Chipset :- 2 x connecteurs Serial ATA 6.0 Gb/s (rouges)- 4 x connecteurs Serial ATA 3.0 Gb/s (gris)- Intel® Rapid Storage supportant les configurations RAID 0, 1, 0+1(10) et 5- Technologie Intel® Smart Response pour la seconde génération de processeurs Intel® CoreTM **La technologie Intel® Smart Response est compatible avec Windows® Vista/7.Contrôleur JMicron® JMB362- 2 x ports eSATA 3Gb/s (SATA-On-the-Go)* Ces ports SATA ne sont destinés qu'à des disques durs. Les lecteurs ATAPI ne sont pris en charge..
Réseau	Contrôleur réseau Gigabit Intel®
Audio	CODEC HD Audio SupremeFX X-Fi 2 (8 canaux)- EAX® AdvancedTM HD 5.0- THX® TruStudio PROTM- X-Fi® Xtreme FidelityTM- Creative® ALchemy- Protection de la couche audio des disque BD-ROM- Supporte la détection et la réaffectation (port micro uniquement) des jacks audio et la multi-diffusion des flux audio- Port de sortie S/PDIF optique sur le panneau d'E/S

Résumé des spécifications de la MAXIMUS IV GENE-Z/GEN3

USB	2 x contrôleurs USB 3.0 :- 2 x ports USB 3.0 sur le panneau arrière- 2 x ports USB 3.0 à mi-carteIntel® Z68 Express Chipset :- 12 x ports USB 2.0 (4 ports à mi-carte + 8 ports sur le panneau d'E/S dont 1 port pour ROG Connect (blanc))
Fonctionnalités d'overclocking ROG	ROG ConnectMemTweakltGameFirstCPU Level UpMemOK!Extreme Engine Digi+ Pwer Design- Alimentation CPU à 8 phases + 4 phases pour le GPU dédié- Alimentation mémoire à 2 phasesProbeltExtreme TweakeriROGLoadline CalibrationEFI BIOS features- ROG BIOS Print- GPU.DIMM PostOutils d'overclocking intelligents :- ASUS TurboV Evo- O.C ProfileProtection d'overclocking:- COP EX (Component Overheat Protection - EX)- ASUS C.P.R.(CPU Parameter Recall)
Autres fonctions spéciales	Interrupteurs embarqués : Mise sous tension / Réinitialisation / Effacement de la mémoire CMOS (à l'arrière)ASUS Fan XpertASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)ASUS Q-ConnectorASUS Q-ShieldASUS Q-SlotASUS Q-DIMMASUS EZ Flash 2ASUS CrashFree BIOS 3ASUS MyLogo 2

(continue à la page suivante)

Résumé des spécifications de la MAXIMUS IV GENE-Z/GEN3

Gérabilité de réseau	WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Connecteurs arrières	1 x port combo clavier+souris PS/22 x ports USB 3.0/2.08 x port USB 2.0/1.1 (dont 1 port pour ROG Connect)2 x ports eSATA1 x port réseau (RJ45)1 x interrupteur d'effacement de la mémoire CMOS1 x port HDMI1 x port de sortie S/PDIF (Optique)Ports audio 8 canaux
Connecteurs internes	1 x connecteur USB 3.0 (rouge) supportant 2 ports USB 3.0 additionnels2 x connecteurs USB 2.0 supportant 4 ports USB 2.0 additionnels6 x connecteurs SATA : 2 x connecteurs SATA 6G (rouges) + 4 x connecteur SATA 3G (gris)5 x connecteurs de ventilation : 2 x CPU / 3 x châssis6 x points de mesure Probelt1 x bouton ROG Connect1 x bouton de mise sous tension1 x bouton de réinitialisation1 x bouton Go1 x connecteur pour port audio en façade1 x connecteur de sortie SPDIF1 x connecteur d'alimentation 24 broches ATX1 x connecteur d'alimentation 8 broches ATX 12V1 x en-tête d'effacement du CMOS1 x connecteur système
BIOS	BIOS EFI de 64Mo, EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SMBIOS 2.5, ACPI2.0a Multi-Language BIOS
Logiciels	DVD de support :- Pilotes et applications* ASUS AI Suite II* ROG CPU-Z* Utilitaire ROG GameFirst* Utilitaire Sound Blaster X-Fi MB2* Utilitaire ROG Mem Tweaklt* ASUS AI Charger+* DAEMON Tools Pro Standard* logiciel anti-virus Kaspersky® (incluant une licence d'1 an)
Format	mATX : 24.4cm x 24.4cm

*Les spécifications sont sujettes à changement sans avertissement préalable.

Ce chapitre décrit les caractéristiques de la carte mère ainsi que les nouvelles technologies supportées.

Introduction au produit

1.1 Bienvenue!

Merci d'avoir acheté une carte mère ROG MAXIMUS IV GENE-Z/GEN3 !

La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un nouveau digne représentant de la qualité des cartes mères ASUS !

Avant de commencer à installer la carte mère, vérifiez le contenu de la boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vérifiez que la boîte de la carte mère contienne bien les éléments suivants.

Carte mère	ROG MAXIMUS IV GENE-Z/GEN3
Câbles	1 x câble ROG Connect1 x câble SLI2 x câbles SATA 3Gb/s 2-en-11 x câble SATA 6Gb/s 2-en-1
Accessoires	1 x kit ASUS Q-Connector1 x plaque d'E/S1 x serre-câbles1 x autocollant ROG1 x étiquettes ROG pour câbles SATA 12-en-1
DVD	DVD de support pour carte mère ROG
Documentation	Manuel

Si l'un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.

1.3 Fonctions spéciales

1.3.1 Points forts du produit

Republic of Gamers

Republic of Gamers est la crème de la crème. Nous offrons la meilleure ingénierie matérielle, les performances les plus rapides et les idées les plus innovantes. Nous invitons les meilleurs joueurs à venir nous rejoindre. Dans Republic of Gamers, faire preuve de pitié est bon pour les faibles et faire valoir ses droits est la règle. Nous croyons en l'affirmation et nous excellons dans les compétitions. Si votre caractère correspond à nos valeurs, rejoignez le clan des élites et faites sentir votre présence dans Republic of Gamers.

Green ASUS

Cette carte mère et son emballage sont conformes à la norme Européenne RoHS (Restriction on the use of Hazardous Substances). Ceci est en accord avec la politique d'ASUS visant à créer des produits et des emballages recyclables et respectueux de l'environnement pour préserver la santé de ses clients tout en minimisant l'impact sur l'environnement.

Compatible avec les processeurs de seconde génération Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium / Celeron au format LGA1155

Cette carte mère est compatible avec les derniers processeurs Intel® Core™ i7 / Core™ i5 / Core™ i3e / Pentium / Celeron au format LGA1155, intégrant un contrôleur mémoire et PCI Express pour permettre le support de 2 canaux (4 DIMM) de modules DDR3 et 16 voies PCI Express 2.0, pour offrir des performances de haute qualité. Ces processeurs offrent des performances graphiques de très haute qualité. En outre, les processeurs Intel® de seconde génération Core™ i7 / Core™ i5 / Core™ i3 / Pentium / Celeron font parti des processeurs les plus éco-énergétiques au monde.

Intel® Z68 Express Chipset

Le chipset Intel® Z68 Express est la puce la plus récente conçue pour supporter les CPU Intel® Core™ i7 / Core™ i5 / Core™ i3 au format 1155. Il offre de meilleures performances via l'utilisation de liens point-à-point série et autorisant une bande passante et une stabilité accrues. Ce chipset supporte également deux ports SATA 6.0 Gb/s et quatre ports SATA 3.0 Gb/s pour un transfert des données rapide et une bande passante doublée par rapport aux système actuels. Ce chipset supporte également la onction iGPU pour permettre aux utilisateurs de profiter pleinement des dernières performances graphiques.

PCI Express® 3.0

Le dernier standard PCI Express offre un encodage amélioré pour des performances doublées par rapport à la norme PCIe 2.0 actuelle. La bande passante totale d'un lien x16 peut par exemple atteindre 32GB/s, soit le double offert par le bus PCIe 2.0 avec 16GB/s (en mode x16). De plus, le bus PCIe 3.0 garantit des débits sans précédents, combinés à une transition simple et fluide offerte par la rétro-compatibilité avec les standards PCIe 1.0 et PCIe 2.0. Cette interface est non seulement un must pour les utilisateurs PC voués à l'amélioration et l'optimisation des performances graphiques de leur machine, mais aussi une technologie à la pointe et à l'épreuve du temps.

* La vitesse du bus PCIe varie en fonction du type de CPU installé.

SLI/CrossFireX à la demande

Pourquoi choisir quand vous pouvez avoir les deux ?

SLI ou CrossFireX ? Grâce à la MAXIMUS IV GENE-Z/GEN3, vous pouvez utiliser les deux configurations à plusieurs processeurs graphiques. La carte mère supporte les technologies SLI/CrossFireX on Demand, supportant une configuration SLI ou CrossFireX. Quelque soit la configuration utilisée, vous pouvez être assuré d'obtenir des graphismes époustouflants d'une qualité inégalée.

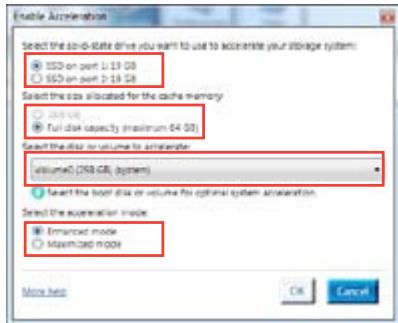

Technologie Intel® Smart Response\*

La technologie Intel® Smart Response booste les performances globales du système. Cette technologie utilise un disque dur SSD installé (espace disque de 18.6Go minimum requis) comme mémoire cache pour les opérations les plus fréquemment exécutées, pour accélérer les interactions entre le disque dur et la mémoire principale. Les principaux avantages de cette technologie sont des temps d'accès au disque dur accrus et des temps de chargement réduits ainsi qu'une utilisation de l'espace de stockage optimisée. En accord avec la politique de protection de l'environnement d'ASUS, la consommation électrique est aussi réduite de par la diminution des rotations inutiles de la tête de lecture.

* Intel® Smart Response supporte Windows® 7 / Vista.
** Intel® Smart Response est pris en charge par la seconde génération de processeurs Intel® Core™.
*** Un système d'exploitation doit être installé sur un disque dur pour utiliser Intel® Smart Response. Le SSD est utilisé par la mise en mémoire cache.

LucidLogix Virtu\*

Performances graphiques optimales et permutation de GPU dynamique !

Virtu est une technologie de virtualisation de GPU permettant aux systèmes de tirer simultanément parti des fonctionnalités de traitement multimédia à faible consommation électrique de pointe des graphiques de la 2ème génération de processeurs Intel® Core et des performances des jeux 3D DirectX11 de cartes d'extension possédant des GPU (graphics processing units). Grâce à LucidLogix Virtu, il est maintenant possible d'exécuter une ou deux GPU discrètes tout en bénéficiant des performances de transcodage, de lecture HD et de faible consommation sans avoir à modifier manuellement les paramètres des GPU.

* LucidLogix® Virtu supporte Windows® 7
** Intel® Quick Sync Video est pris en charge par la seconde génération de processeurs Intel® Core™.

PCIe 2.0

Deux fois plus rapide ; bande passante deux fois plus large

La carte mère supporte les derniers périphériques PCIe 2.0 deux fois plus rapide avec une bande passante doublée, ce qui améliore les performances du système.

1.3.2 Performances intelligentes ROG & Overclocking

Mem Tweaklt

Configuration dynamique des timings mémoire + jauge d'efficacité

Lors de la modification des paramètres de la mémoire DRAM dans le BIOS, un certain délai est nécessaire au redémarrage du système. Toutefois, avec Mem Tweaklt vous pouvez tuner la mémoire et visualiser l'efficacité de vos réglages.

Combinaison puissante d'éléments analogiques et numériques

Le design Extreme Engine Digi+ équipe des régulateurs de tension numériques pour atteindre des performances ultimes grâce à la possibilité d'ajustement de la fréquence MID du CPU. Ce procédé améliore la dissipation de la chaleur ainsi que la conductivité électrique pour maintenir la stabilité des composants. Vous pouvez dès lors pouser votre processeur Intel dans ses derniers retranchements et obtenir des scores de performance jamais vus. Extreme Engine Digi+ équilibre les besoins en termes de voltage et de performances pour vous apporter une expérience de jeu ultime.

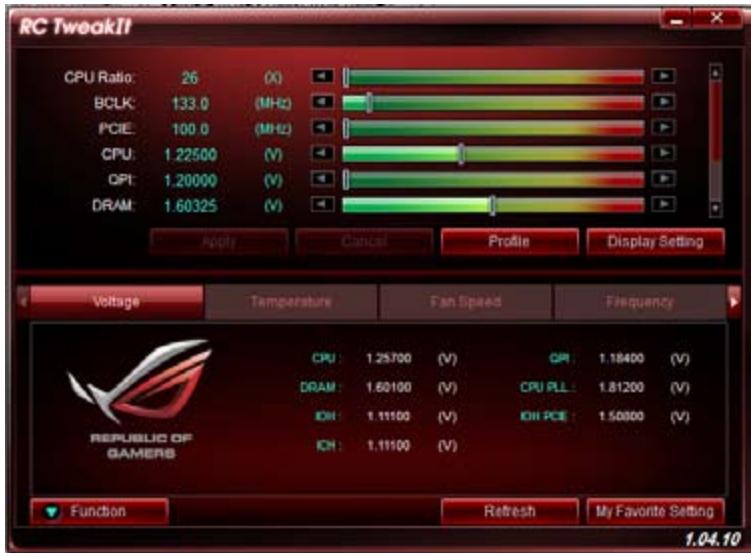

ROG Connect

Plug and Overclock - l'overclocking hardcore!

Surveillez l'état de votre PC de bureau et réglez ses paramètres en temps réel via un PC portable—tout comme le ferait un ingénieur automobile—avec ROG Connect. ROG Connect fait le lien entre votre système principal et un PC portable par le biais d'un simple câble USB, pour vous permettre non seulement de visualiser les codes POST et l'état des composants en temps réel sur votre ordinateur portable, mais aussi d'effectuer des réglages sur le moment à un niveau purement matériel.

iROG

iROG est un circuit intégré spécial qui active plusieurs fonctions ROG, mettant à votre disposition à tout moment toutes les capacités de la carte mère ! Cette conception permet le contrôle des utilisateurs avancés et la gestion à effectuer au niveau matériel. iROG augmente grandement le plaisir lors de l'overclocking pour les férus de PC et fourni une maintenance du système et une gestion avec un contrôle plus efficace.

Probelt

Un contact direct avec l'overclocking matériel

Probelt met fin aux problèmes de conjecture lors des tentatives de localisation des points de mesure de la carte mère, en les identifiant clairement sous la forme de 6 sets de points de détection pour que vous puissiez aisément identifier les points de mesure appropriés lors de l'utilisation d'un multimètre.

Extreme Tweaker

L'outil incontournable de tuning des performances

Extreme Tweakers est l'outil indispensable pour ajuster les réglages de votre système afin d'obtenir des résultats d'overclocking optimums. Que vous souhaitiez ajuster la fréquence, les options de surtension ou les paramètres de timing de la mémoire, Extreme Tweakers est l'outil que vous recherchez !

Boost optimal des performances pour un overclocking extrême du CPU !

La fonction Loadline Calibration assure un voltage stable et du optimal du CPU lorsque la charge du CPU est importante. Elle permet aux overclockers d'apprécier les qualités optimales d'overclocking de la carte mère.

BIOS Print

Partagez vos paramètres BIOS en un seul clic

La gamme ROG intègre désormais un BIOS EFI pour gérer les demandes des fans d'overclocking expérimentés. La carte mère MAXIMUS IV GENE-Z/GEN3 offre la fonctionnalité ROG BIOS Print pour permettre à ses utilisateurs de partager leurs paramètres de BIOS en toute simplicité par le biais d'une simple pression de bouton. Les jours passés à prendre des photos des écrans de BIOS sont terminés.

GPU.DIMM Post

Solution de dépannage simplifiée de vos composants dans le BIOS !

Vous ne savez plus quoi faire face aux problèmes de détection de vos modules mémoire ou de votre carte graphique ? Accédez au BIOS pour découvrir une solution de dépannage rapide. Cette fonctionnalité vous aide à analyser le problème afin d'obtenir une solution de dépannage immédiate avant de tenter un overclocking. Fini les doutes, obtenez un contrôle total de tous les coposants.

L'overclocking n'aura jamais été aussi simple.

1.3.3 Fonctionnalités ROG uniques

SupremeFX X-Fi 2

Jouez avec un son surround de qualité cinéma !

La carte son SupremeFX X-Fi 2 offre une expérience audio de jeu incroyable pour les hardcore gamers ROG. Elle intègre les technologies audio EAX 5.0 et OpenAL pour un son de qualité cinéma ultra réaliste. Cette carte est aussi compatible avec la technologie THX TruStudio Pro permettant de booster la qualité sonore de vos jeux, films et musique ! La SupremeFX X-Fi 2 implémente aussi des prises plaqué-or et des condensateurs de haute qualité pour assurer des aventures audio en haute définition.

GameFirst

La vitesse nécessaire pour pulvériser vos ennemis

Une faible latence réseau vous permet d'achever plus d'ennemis sans pour autant vos faire fragger. C'est pour cette raison que cette carte mère ROG intègre GameFirst, une fonction permettant de gérer le trafic réseau en fonction de vos besoins pour que vous puissiez écouter de la musique, télécharger des fichiers et discuter avec vos amis sur Internet sans avoir à sacrifier les temps de éponse (ping) nécessaires à la pulvérisation de vos adversaires.

ROG CPU-Z

Nouveau design de CPU-Z

ROG CPU-Z est une version ROG customisée et autorisée par CPUID. Cette version intègre les mêmes fonctionnalités et la même fiabilité que la version originale mais est dotée d'un design unique. Profitez du nouveau look de ROG CPU-Z pour obtenir les informations relatives à votre CPU et vous démarquer de la concurrence.

Component Overheat Protection-EX (COP EX)

Overclocking en toute confiance grâce au système de protection contre les brûlures pour les chipsets et le CPU !

COP EX permet aux adeptes de l'overclocking d'augmenter les voltages du chipset sans avoir à se soucier des risques de surchauffe. Cette fonction peut aussi être utilisée pour surveiller et protéger un CPU de la surchauffe. COP EX offre plus de liberté et de tranquillité pour les performances maximales.

Interrupteurs embarqués

Une simple pression de ce bouton lors d'un overclocking permet aux joueurs de régler les performances en toute simplicité sans avoir à passer par des jumpers.

Q-Fan Plus

Silence et refroidissement optimisés

La technologie Q-Fan Plus ajuste la vitesse du ventilateur en fonction de la charge du système pour assurer un fonctionnement silencieux, frais et efficace. En outre, un câble pour capteur thermique spécial est fourni pour détecter le température de n'importe quel composant. Lorsque vous utilisez un ou plusieurs ventilateurs optionnels, la fonction Q-Fan peut être appliquée à un maximum de 3 dispositifs de votre choix.

CPU Level Up

Une mise à niveau d'un simple clic !

Vous avez toujours souhaité avoir un CPU plus puissant ? Mettez à niveau votre CPU sans coût additionnel avec la fonction ROG CPU Level Up ! Choisissez simplement le CPU que vous souhaitez overclocker et la carte mère fera le reste. Appréciez la nouvelle vitesse du CPU et profitez instantanément des nouvelles performances ! L'overclocking n'a jamais été aussi simple.

ASUS Q-Connector

Pour des connexions simples et précises

Vous pouvez utiliser ASUS Q-Connector pour connecter ou déconnecter les câbles de la façade avant du châssis en quelques étapes simples. Cet adaptateur unique vous évite d'avoir à connecter un câble à la fois, permettant une connexion simple et précise.

CODEC audio 8 canaux

Son 8 canaux de haute qualité sur votre PC

Le CODEC HD Audio (High Definition Audio, précédemment nommé Azalia) offre des capacités audio de haite qualité (192KHz/24-bits), une fonction de détection et de réaffectation des prises audio et une technologie de multi-diffusion qui envoi simultanément différents flux audio vers différentes destinations. Cette carte mère permet ainsi d'offrir une expérience audio des plus performantes.

MemOK!

La solution aux problèmes de mémoire !

La compatibilité des modules mémoire est l'une des préoccupations majeures lors de la mise à niveau d'un ordinateur. Plus d'inquiétudes à avoir ! MemOK! est la solution d'amorçage mémoire la plus rapide du moment. Cet outil de dépannage remarquable ne nécessite qu'une simple pression d'un bouton pour corriger les erreurs de démarrage liées à la mémoire et relancer le système en un rien de temps. De plus, cette technologie est à même de déterminer les paramètres de sécurité intégrée pouvant améliorer de manière significative la réussite de l'amorçage du système.

1.3.4 Fonctionnalités spéciales

Intel Gigabit LAN Intel ^® Ethernet

Profitez d'une connectivité réseau ultra rapide !

La solution réseau d'Intel est connue pour offrir un débit accru, une utilisation minimale des ressources du CPU ainsi qu'une stabilité à toute épreuve. Grâce au contrôleur réseau envbarqué de la carte mère, vous pouvez profiter dès maintenant d'une connexion réseau ultime.

Anti-Virus Kaspersky®

La meilleure protection contre les virus et les logiciels espions

Kaspersky® Anti-Virus Personal offre une protection optimale pour les utilisateurs individuels et les petites PME et est basé sur des technologies anti-virus avancées. Ce produit intègre le moteur Kaspersky® Anti-Virus, mondialement connu pour obtenir des taux de détection de programmes malveillants parmi les plus élevés de l'industrie.

DAEMON Tools Pro Standard

L'outil pour disques optiques et virtuels ultime

DAEMON Tools Pro offre les fonctionnalités essentielles permettant de créer des copies de CD, DVD et Blu-ray. Il convertit aussi les médias optiques en disues virtuels et émume les périphériques pour pouvoir fonctionner avec les copies virtuelles. DAEMON Tools Pro permet aussi d'organiser les données, la musique, les vidéos et les photos sur un ordinateur de bureau ou portable.

ASUS O.C. Profile

La carte mère intègre la fonction ASUS O.C. Profile permettant aux utilisateurs de stocker et charger en toute simplicité de multiples paramètres de configuration du BIOS. Ceux-ci peuvent être stockés sur le CMOS ou sur un fichier séparé, donnant ainsi aux utilisateurs la liberté de partager et distribuer leurs configurations favorites.

TurboV EVO

Le processeur d'overclocking ultime a pour but de satisfaire tous les fans d'overclocking—qu'ils soient expérimentés ou débutants. Auto Tuning est une fonction d'overclocking automatique permettant d'obtenir les fréquences les plus élevées tout en maintenant la stabilité du système. Turbo Key booste les performances d'un simple touché ; alors que TurboV offre plus d'options pour les overclockers avertis afin de leur permettre d'établir de nouveaux records d'overclocking. Intègre maintenant la fonction CPU Level Up pour une mise à niveau de votre CPU sans coûts additionnels !

Support USB 3.0

Débits jusqu'à 10X plus rapides !

Profitez de taux de transferts allant jusqu'à 4.8 Gb/s avec l'USB 3.0, le dernier standard de connectivité. Conçu pour une connexion aisée des derniers composants et périphériques du marché, l'USB 3.0 offre des transfert de données 10X plus rapides et est pleinement compatible avec les composants USB 2.0.

Support SATA 6Gb/s

Le futur en matière de stockage !

Avec la prise en charge de la nouvelle génération d'interface de stockage Serial ATA (SATA), cette carte mère offre des débits de données pouvant atteindre jusqu'à 6.0 Gb/s. Profitez également d'une extensibilité accrue, d'une extraction des données plus rapide et d'un débit doublé.

SATA on the Go

La carte mère supporte la nouvelle génération de disques durs basés sur la spécification de stockage Serial ATA (SATA) 3Gb/s et offrant un extensibilité accrue et une bande passante double pour un accès rapide aux données et des sauvegardes instantanées. Le port SATA externe quant à lui offre des possibilités de branchement à chaud et de sauvegarde rapide.

ASUS Q-Shield

ASUS Q-Shield est une plaque métallique spécialement conçue pour une installation simplifiée. Grâce à une meilleure conductivité électrique, il protège idéalement votre carte mère contre l'électricité statique et les perturbations électromagnétiques.

ASUS EZ Flash 2

EZ Flash 2 est utilitaire de mise à jour du BIOS convivial. Pressez simplement les raccourcis claviers pré-définis pour lancer l'utilitaire et mettre à jour le BIOS sans avoir à charger le système d'exploitation.

Ce chapitre liste les procédures de paramétrage matériel que vous devrez accomplir en installant les composants du système. Vous y trouverez aussi une description des jumpers et des connecteurs de la carte mère.

Informations sur le matériel

2.1 Avant de commencer

Respectez les précautions suivantes avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher aux composants.
• Utilisez un bracelet anti-statique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
  • Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

2.2 Vue générale de la carte mère

2.2.1 Diagramme de la carte mère

1 2 3 4 5 2 KB_USB12 EATX12V CPU_OPT CPU_FAN USB3-6 CLR_CMOS ROC_CONNECT ESATA3G12_USB3_12 ASIModea USB0.0 LAN1_USB78 SPDIFO HDMI AUDIO Lithium Cell CMOS Power CHA_FAN3 PCIE_X16/X8_1 JWEN0 PCIEX4_1 Super I/O iROG ALC099 SPDIF_OUT CLRTC_SW AAFP START LED0 16 15 14 13 12 11 10 ASIModea USB0.0 DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module) DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module) DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_A2 (64 bit, 240 pin module) DDR3 DIMM_B1 (64bit, 240 pin module) DDR3 DIMM_B2 (64bit, 240 pin module) DDR3 DIMM_A1 (64bit, 240 pin module) DDR3 DIMM_A2 (64bit, 240 pin module) DDR3 DIMM_B1 (64bit, 240 pin module) DDR3 DIMM_B2 (64bit, 240 pin module) DDR3 DIMM_A1 (64bit, 240 pin module) DDR3 DIMM_A2 (64bit, 240 pin module) DDR3 DIMM_B1 (64bit, 240 pin module) DDR 3 DIMM_A1 (64bit, 240 pin module) DDR3 DIMM_A2 (64bit, 240 pin module) DDR3 DIMM_B1 (64bit, 240 pin module) DDR3 DIMM_B2 (64bit, 240 pin module) DDR3 DIMM_A1 (64bit, 240 pin module) DDR3 DIMM_A2 (64bit 240 pin module) DDR3 DIMM_B1 (64bit, 240 pin module) DDR3 DIMM_B2 (64bit, 240 pin module) DDR3 DIMM_A1 (64bit, 240 pin module) DDR3 DIMM_A2 (64bit, 240 pin module) DDR3 DIMM_B1 (64bit, 240 pin module) DDR3DIMM_B1 (64bit, 240 pin module) DDR3DIMM_B2 (64bit, 240 pin module) DDR3DIMM_A1 (64bit, 240 pin module) DDR3DIMM_A2 (64bit, 240 pin module) DDR3DIMM_B1 (64bit, 240 pin module) DDR3DIMM_B2 (64bit, 240 pin module) DDR3DIMM_A1 (64bit, 240 pin module) DDR3DIMM_A2 (64bit, 240 pin module) DDR3DIMM_B1 (64bit, 240pin module) DDR3DIMM_B2 (64bit, 240pin module) DDR3DIMM_A1 (64bit, 240pin module) DDR3DIMM_A2 (64bit, 240pin module) DDR3DIMM_B1 (64bit, 240pin module) DDR3DIMM_B2 (64bit, 240pin module) DDR3DIMM_A1 (64bit, 240pin module) DDR3DIMM_A2 (64bit, 240pin module) DDR3DIMM_B1 (64bit, 240pin module) DDR3DIMM_B2 (55bit, 240pin module) DDR3DIMM_A1 (64bit, 240pin module) DDR3DIMM_A2 (64bit, 240pin module) DDR3DIMM_B1 (64bit, 240pin module) DDR3DIMM_B2 (64bit, 240pin module) DDR3DIMM_A1 (64bit, 240pin module) DDR3 DIMM_A1 (64bit, 240pin module) DDR3 DIMM_A2 (64bit, 240pin module) DDR3 DIMM_B1 (64bit, 240pin module) DDR3 DIMM_B2 (64bit, 240pin module) DDR3 DIMM_A1 (64bit, 240pin module) DDR3 DIMM_A2 (64bit, 240pin module) DDR3 DIMM_B1 (64bit, 240pin module) DDR3 DIMM_B2 (64bit, 240pin module) DDR3 DIMM_A1 (64bit, 240pin module) DDR3 DIMM_A2 (64bit 55bit, 55pin module) DDR3 DIMM_B1 (64bit, 55pin module) DDR3 DIMM_B2 (55pin module) DDR3 DIMM_A1 (64bit, 55pin module) DDR3 DIMM_A2 (55pin module) DDR3 DIMM_B1 (55pin module) DDR3 DIMM_B2 (55pin module) DDR3 DIMM_A1 (64bit, 55pin module) DDR3 DIMM_A2 (55pin module) DDR3 DIMM_B1 (55pin module) DDR3 DIMM_B2 (55pin module) DDR3 DIMM_A1 (64bit, 55pin module) DDR3 DIMM_A2 (55pin module) DDR3 DIMM_A1 (64bit, 55pin module) DDR3 DIMM_A2 (55pin module) DDR3 DIMM_B1 (64bit, 55pin module) DDR3 DIMM_B2 (64bit, 55pin module) DDR3 DIMM_A1 (64bit, 55pin module) DDR3 DIMM_A2 (55pin module) DDR3 DIMM_B1 (64bit, 55pin module) DDR3 DIMM_B2 (55pin module) DDR3 DIMM_A1 (64bit, 55pin module) DDR3 DIMM_A2 (55pin module) DDR3 DIMM_B1 (64bit, 55pin module) DDR3 DIMM_B2 (55pin module) DDR3 DIMM_A1 (64bit, 55pin module) DDR3 DIMM_A2 (55pin module) DDL HD_LED BIOS SATAGG_1 SATAGG_2 SATAGG_3 SATAGG_4 SATAGG_5 SATAGG_6 TPU SATAAGG_7 SATAAGG_8 SATAAGG_9 SATAAGG_10 USB910 USB1112 CHA_FAN1 PANEL

Référez-vous à la section 2.2.9 Connecteurs internes pour plus d'informations sur les connecteurs du panneau arrière et les connecteurs internes.

2.2.2 Contenu du diagramme

Connecteurs/Jumpers/Boutons/Slots		Page
1.	Interrupteur ROG Connect	2-19
2.	Connecteurs d'alimentation (24-pin EATXPWR, 8-pin EATX12V)	2-34
3.	Socket pour processeur LGA1155	2-4

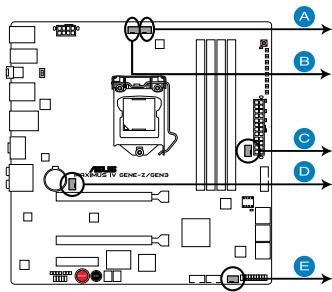

4.	Connecteurs de ventilation (4-pin CPU_FAN, 4-pin CHA_FAN1-3, 4-pin CPU_OPT)	2-32
5.	Slots pour modules mémoire DDR3	2-5
6.	Bouton GO	2-19

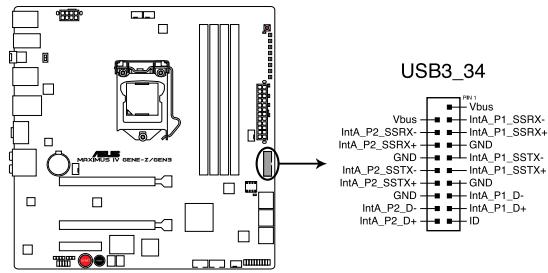

7.	Connecteur USB 3.0 (USB3_34)	2-31
8.	Connecteurs Serial ATA 6.0 Gb/s Intel® Z68(7-pin SATA6G_1/2 [rouges])	2-28

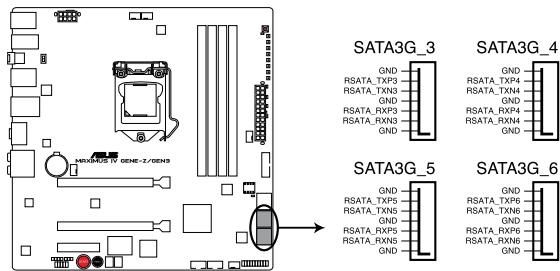

9.	Connecteurs Serial ATA 3.0 Gb/s Intel® Z68(7-pin SATA3G_3–6 [gris])	2-29
10.	Connecteur panneau système (20-8 pin PANEL)	2-35

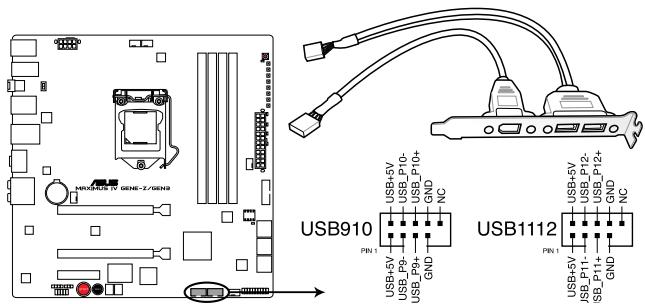

11.	Connecteurs USB 2.0(10-1 pin USB910; USB1112)	2-30
12.	LED de debogage	2-22

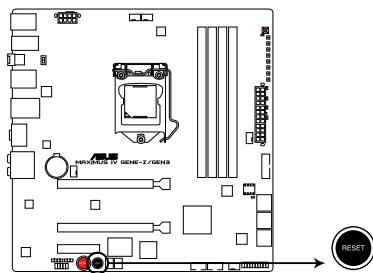

13.	Bouton de réinitialisation	2-18
14.	Bouton d'alimentation	2-18
15.	Jumper d'effacement de la mémoire RTC (3-pin CLRTC_SW)	2-27

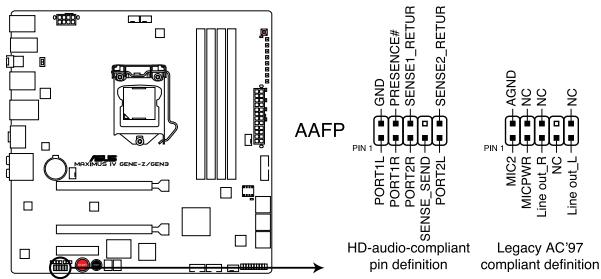

16.	Connecteur pour port audio en façade (10-1 pin AAFP)	2-33
17.	Connecteur audio numérique (4-1 pin SPDIF_OUT)	2-31

La carte mère est livrée avec un socket LGA1155 conçu pour l'installation d'un processeur de seconde génération Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium / Celeron.

Assurez-vous que tous les câbles soient débranchés lors de l'installation du CPU.

• Les processeurs au format LGA1156 sont incompatibles avec les sockets LGA1155. NE PAS installer de processseur LGA1156 sur le socket LGA1155.
• Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est sur le socket et que les broches de ce dernier ne sont pas pliées. Contactez votre revendeur immédiatement si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur le socket, sur les broches ou sur les composants de la carte mère.
• Conservez-bien le couvercle après avoir installé un la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle sur le socket LGA1155.
• La garantie du produit ne couvre pas les dommages infligés aux broches du socket s'ils résultent d'une mauvaise installation/retrait du CPU, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation au retrait du couvercle PnP de protection du socket.

2.2.4 Mémoire système

La carte mère est livrée avec quatre sockets pour l'installation de modules mémoire Double Data Rate 3 (DDR3).

Un module DDR3 s'encoche différemment pour éviter son installation sur des sockets DDR ou DDR2. NE PAS installer de module mémoire DDR ou DDR2 sur les slots DDR3.

Configurations mémoire recommandées

Vous pouvez installer des modules mémoire DDR3 non taponnée et non ECC de 1 Go, 2 Go, 4 Go et 8 Go sur les sockets DDR3.

• Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédant de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
• En raison de certaines limitations de CPU, les modules mémoire DDR3 cadencés à 2333/2250/2200/2000/1800 MHz fonctionneront par défaut à une fréquence de 22133/2133/2133/1866/1600 MHz.
• La capacité mémoire maximum de 32Go peut être atteinte avec des modules mémoire de 8Go ou plus. ASUS mettra à jour la liste des modules mémoire compatibles avec cette carte mère dès la mise sur le marché de ce type de mémoire.
• Selon les spécifications de CPU Intel, un voltage pour module mémoire inférieur à 1.65V est recommandé pour protéger le processeur.
• Installez toujours des modules mémoire dotés avec la même latence CAS. Pour une compatibilité optimale, achetez des modules mémoire de même marque.
• En raison d'une limitation d'adresse mémoire sur les systèmes d'exploitation Windows 32 bits, seuls 3Go de mémoire ou moins peuvent être utilisés si vous installez 4 Go de mémoire sur la carte mère. Pour utiliser la mémoire de manière optimale, nous vous recommandons d'effectuer une des opérations suivantes :

- Si vous utilisez un système d'exploitation Windows 32 bits, installez un maximum de 3Go de mémoire système.

- Installez un système d'exploitation Windows 64 bits si vous souhaitez installez 4 Go ou plus de mémoire sur la carte mère. Pour plus de détails, consultez le site de Microsoft® : http://support.microsoft.com/kb/929605/en-us.

- Cette carte mère ne supporte pas les modules mémoire conçus à base de puces de 512 Mo (64MB) ou moins (la capacité des puces mémoire se calcule en Mégabits, 8 Mégabits/Mb = 1 Megabyte/MB).

• La fréquence par défaut d'opération de la mémoire dépend de son SPD. Par défaut, certains modules mémoire overclockés peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant. Pour opérer à la fréquence indiquée par le fabricant ou à une fréquence plus élevée, consultez la section 3.4 Extreme Tweaker pour ajuster la fréquence manuellement.
• Les modules mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules mémoire) ou en overclocking.

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-2400MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip No.	Timing	Voltage	DIMM socket support (Optional)
								1 DIMM	2 DIMM	4 DIMM
CORSAIR	CMGTX3(XMP)	2GB	DS	-	-	9-11-9-27	1.65	•	•
G.SKILL	F3-19200CL9D-4GBPIS(XMP)	4G (2 x 2G)	DS	-	-	9-11-11-31	1.65	•	•
G.SKILL	F3-19200CL9D-4GBPIS(XMP)	4G (2 x 2G)	DS	-	-	9-11-9-28	1.65	•	•
GEIL	GET34GB2400C9DC(XMP)	4GB (2 x 2GB)	DS	-	-	9-11-9-27	1.65	•	•
Transcend	TX2400KLU-4GK (381850)(XMP)	2GB	DS	-	-	-	1.65	•	•	•
Transcend	TX2400KLU-4GK(374243)(XMP)	2GB	DS	-	-	-	1.65	•	•
Patriot	PVV34G2400C9K(XMP)	4GB (2 x 2GB)	DS	-	-	9-11-9-27	1.66	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-2333MHz

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-2250MHz

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-2200MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip No.	Timing	Voltage	DIMM socket support (Optional)
								1 DIMM	2 DIMM	4 DIMM
G.SKILL	F3-17600CL7D-4GBFLS(XMP)	4G (2 x 2G)	DS	-	-	7-10-10-28	1.65	•	•
G.SKILL	F3-17600CL8D-4GBPS(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•
G.SKILL	F3-17600CL9D-4GBTDS(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•
GEIL	GET34GB2200C9DC(XMP)	4GB (2 x 2GB)	DS	-	-	9-10-9-28	1.65	•	•	•
KINGMAX	FLKE85F-B8KHA(XMP)	4G (2 x 2G)	DS	-	-	-	1.5~1.7	•	•
KINGMAX	FLKE85F-B8KJAA-FEIS(XMP)	4GB (2 x 2GB)	DS	Kingmax	-	-	-	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-2133MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip No.	Timing	Voltage	DIMM socket support(Optional)
								1 DIMM	2 DIMM	4 DIMM
CORSAIR	CMT4GX3M2A2133C9(XMP)	4GB (2 x 2GB )	DS	-	-	9-10-9-24	1.65	•	•
CORSAIR	CMT4GX3M2B2133C9(XMP)	4GB (2 x 2GB)	DS	-	-	9-10-9-27	1.5	•	•
G.SKILL	F3-17066CL9D-4GBTDS(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•
G.SKILL	F3-17066CL8D-4GBPS(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•
G.SKILL	F3-17066CL9D-4GBTD(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.65		•
G.SKILL	F3-17066CL9T-6GB-T	6GB (3 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•
GEIL	GE34GB2133C9DC(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-28	1.65	•	•
GEIL	GU34GB2133C9DC(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-28	1.65	•	•
KINGSTON	KHX2133C9AD3T1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•
KINGSTON	KHX2133C9AD3W1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	9	1.65	•	•
KINGSTON	KHX2133C9AD3X2K2/4GX(XMP)	4GB (2 x 2GB )	DS	-	-	9	1.65	•	•
KINGSTON	KHX2133C9D3T1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•
KINGSTON	KHX2133C8D3T1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	8	1.65	•	•
KINGSTON	KHX2133C9D3T1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	9	1.65	•	•
KINGSTON	KHX2133C9AD3T1FK4/8GX(XMP)	8GB (4 x 2GB)	DS	-	-	9	1.65	•	•
Patriot	PVV34G2133C9K(XMP)	4GB (2 x 2GB)	DS	-	-	9-11-9-27	1.66	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-2000MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip NO.	Timing	Voltage	DIMM socket support (Optional)
								1 DIMM	2 DIMM	4 DIMM
A-DATA	AX3U2000GB2G9B(XMP)	2GB	DS	-	-	9-11-9-27	1.55~1.75	•	•	•
A-DATA	AX3U2000GC4G9B(XMP)	4GB	DS	-	-	9-11-9-27	1.55~1.75	•	•	•
Apacer	78.AAGD5.9KD(XMP)	6GB (3 x 2GB)	DS	-	-	9-9-9-27	-	•	•	•
CORSAIR	CMT6GX3M3A2000C8(XMP)	6GB (3 x 2GB)	DS	-	-	8-9-8-24	1.65	•	•	•
Crucial	BL12864BE2009.8SFB3(EPP)	1GB	SS	-	-	9-9-9-28	2	•	•
G.SKILL	F3-16000CL9D-4GBRH(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•	•
G.SKILL	F3-16000CL9D-4GBTD(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•	•
G.SKILL	F3-16000CL7T-6GBPS(XMP)	6GB (3 x 2GB)	DS	-	-	7-8-7-20	1.65	•	•
G.SKILL	F3-16000CL9T-6GBPS(XMP)	6GB (3 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•
G.SKILL	F3-16000CL9T-6GBTD(XMP)	6GB (3 x 2GB)	DS	-	-	9-9-9-24	1.6	•	•	•
G.SKILL	F3-16000CL7Q-8GBFLS(XMP)	8GB (4 x 2GB)	DS	-	-	7-9-7-24	1.65	•	•
GEIL	GUP34GB2000C9DC(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-28	1.65	•	•	•
GEIL	GE38GB2000C9QC(XMP)	8GB (4 x 2GB)	DS	-	-	9-9-9-28	1.65	•	•	•
KINGSTON	KHX2000C9AD3T1K3/3GX(XMP)	3GB (3 x 1GB)	SS	-	-	-	1.65	•	•	•
KINGSTON	KHX2000C9AD3T1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	9	1.65	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-2000MHz (suite)

KINGSTON	KHX2000C9AD3W1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	9	1.65	•	•
KINGSTON	KHX2000C9D3T1K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•
KINGSTON	KHX2000C9AD3T1K3/6GX(XMP)	6GB (3 x 2GB)	DS	-	-	9	1.65	•	•	•
KINGSTON	KHX2000C9AD3T1K3/6GX(XMP)	6GB (3 x 2GB)	DS	-	-	-	1.65	•	•	•
KINGSTON	KHX2000C9AD3W1K3/6GX(XMP)	6GB (3 x 2GB)	DS	-	-	9	1.65	•	•
OCZ	OCZ3B2000LV6GK	6GB (3 x 2GB)	DS	-	-	7-8-7	1.65	•	•
Transcend	TX2000KLN-8GK (388375)(XMP)	4GB	DS	-	-		1.6	•	•	•
AEXEA	AXA3ES2G2000LG28V(XMP)	2GB	DS	-	-	-	1.65	•	•	•
AEXEA	AXA3ES4GK2000LG28V(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•	•
Gingle	9CAASS37AZZ01D1	2GB	DS	-	-	9-9-9-24	-	•	•
Patriot	PX7312G2000ELK(XMP)	12GB (3 x 4GB)	DS	-	-	9-11-9-27	1.65	•	•	•
Patriot	PVT36G2000LLK(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•	•
Silicon Power	SP002GBLYU200S02(XMP)	2GB	DS	-	-	-	-	•	•	•
Team	TXD32048M2000C9(XMP)	2GB	DS	Team	T3D1288RT-20	9-9-9-24	1.5	•	•	•
Team	TXD32048M2000C9-L(XMP)	2GB	DS	Team	T3D1288LT-20	9-9-9-24	1.5	•	•	•
Team	TXD32048M2000C9-L(XMP)	2GB	DS	Team	T3D1288RT-20	9-9-9-24	1.6	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1866MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip NO.	Timing	Voltage	DIMM socket support (Optional)
								1 DIMM	2 DIMM	4 DIMM
CORSAIR	TR3X6G1866C9DVer4.1(XMP)	6GB(3 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•
CORSAIR	CMZ8GX3M2A1866C9(XMP)	8GB ( 2x 4GB )	DS	-	-	9-10-9-27	1.5	•	•	•
G.SKILL	F3-15000CL9D-4GBRH (XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•	•
G.SKILL	F3-15000CL9D-4GBTD(XMP)	4GB(2 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•	•
G.SKILL	F3-14900CL9D-8GBSR(XMP)	8GB ( 2x 4GB )	DS	-	-	9-10-9-28	1.5	•	•	•
KINGSTON	KHX1866C9D3T1K3/3GX(XMP)	3GB ( 3x 1GB )	SS	-	-	-	1.65	•	•	•
KINGSTON	KHX1866C9D3T1K3/6GX(XMP)	6GB(3 x 2GB)	DS	-	-	9	1.65	•	•	•
OCZ	OCZ3RPR1866C9LV3GK	3GB ( 3x 1GB )	DS	-	-	9-9-9	1.65	•	•
OCZ	OCZ3G1866LV4GK	4GB ( 2x 2GB )	DS	-	-	10-10-10	1.65	•	•
OCZ	OCZ3P1866C9LV6GK	6GB(3 x 2GB)	DS	-	-	9-9-9	1.65		•	•
OCZ	OCZ3RPR1866C9LV6GK	6GB(3 x 2GB)	DS	-	-	9-9-9	1.65		•
Super Talent	W1866UX2G8(XMP)	2GB(2 x 1GB)	SS	-	-	8-8-8-24	-	•	•	•
Team	TXD32048M1866C9(XMP)	2GB	DS	Team	T3D1288RT-16	9-9-9-24	1.65	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1800MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip No.	Timing	Voltage	DIMM socket support(Optional)
								1 DIMM	2 DIMM	4 DIMM
G.SKILL	F3-14400CL6D-4GBFLS(XMP)	4GB (2 x 2GB)	DS	-	-	6-8-6-24	1.65	•	•	•
G.SKILL	F3-14400CL9D-4GBRL(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.6	•	•	•
KINGSTON	KHX1800C9D3T1K3/6GX(XMP)	6GB (3 x 2GB)	DS	-	-	-	1.65	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1600MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip NO.	Timing	Voltage	DIMM socket support(Optional)
								1 DIMM	2 DIMM	4 DIMM
A-DATA	AX3U1600GC4G9(XMP)	4GB	DS	-	-	9-9-9-24	1.55~1.75	•	•	•
A-DATA	AX3U1600XC4G79(XMP)	4GB	DS	-	-	7-9-7-21	1.55~1.75	•	•	•
CORSAIR	HX3X12G1600C9(XMP)	12GB (6 x 2GB)	DS	-	-	9-9-9-24	1.6	•	•	•
CORSAIR	CMZ16GX3M4A1600C9(XMP)	16GB (4 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•	•
CORSAIR	CMG4GX3M2A1600C6	4GB (2 x 2GB)	DS	-	-	6-6-6-18	1.65	•	•	•
CORSAIR	CMD4GX3M2B1600C8	4GB (2 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•	•
CORSAIR	CMG4GX3M2A1600C6	4GB (2 x 2GB)	DS	-	-	6-6-6-18	1.65	•	•
CORSAIR	CMX4GX3M2A1600C8(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•	•
CORSAIR	CMD4GX3M2A1600C8(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•
CORSAIR	CMG4GX3M2A1600C7(XMP)	4GB (2 x 2GB)	DS	-	-	7-7-7-20	1.65	•	•
CORSAIR	CMX4GX3M2A1600C9(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•
CORSAIR	CMP6GX3M3A1600C8(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•	•
CORSAIR	CMP6GX3M3A1600C8(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•	•
CORSAIR	CMX6GX3M3C1600C7(XMP)	6GB (3 x 2GB)	DS	-	-	7-8-7-20	1.65	•	•	•
CORSAIR	TR3X6G1600C8D(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•
CORSAIR	CMP8GX3M2A1600C9(XMP)	8GB (2 x 4GB)	DS	-	-	9-9-9-24	1.65	•	•
CORSAIR	CMZ8GX3M2A1600C8(XMP)	8GB (2 x 4GB)	DS	-	-	8-8-8-24	1.5	•	•	•
CORSAIR	CMZ8GX3M2A1600C9(XMP)	8GB (2 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•	•
CORSAIR	CMX8GX3M4A1600C9(XMP)	8GB (4 x 2GB)	DS	-	-	9-9-9-24	1.65	•	•
Crucial	BL12864BN1608.8FF(XMP)	2GB (2 x 1GB)	SS	-	-	8-8-8-24	1.65	•	•	•
Crucial	BL25664BN1608.16FF(XMP)	2GB	DS	-	-	8-8-8-24	1.65	•	•	•
G.SKILL	F3-12800CL9D-4GBNQ(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.5	•	•	•
G.SKILL	F3-12800CL7D-4GBRH(XMP)	4GB (2 x 2GB)	DS	-	-	7-7-7-24	1.65	•	•	•
G.SKILL	F3-12800CL8D-4GBRM(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8-24	1.6	•	•	•
G.SKILL	F3-12800CL9D-4GBECO(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.35	•	•	•
G.SKILL	F3-12800CL8T-6GBPI(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8-21	1.6~1.65	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1600MHz (suite)

G.SKILL	F3-12800CL7D-8GBRH(XMP)	8GB (2 x 4GB)	DS	-	-	7-8-7-24	1.6	•	•	•
G.SKILL	F3-12800CL7D-8GBXH(XMP)	8GB (2 x 4GB)	DS	-	-	7-8-7-24	1.6	•	•
G.SKILL	F3-12800CL9D-8GBRL(XMP)	8GB (2 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•	•
G.SKILL	F3-12800CL8D-8GBECO(XMP)	8GB (2 x4 GB)	DS	-	-	8-8-8-24	1.35	•	•	•
GEIL	GET316GB1600C9QC(XMP)	16GB (4 x 4GB)	DS	-	-	9-9-9-28	1.6	•	•	•
GEIL	GE34GB1600C9DC(XMP)	4GB (2 x 2GB)	DS	-	-	9-9-9-28	1.6	•	•
GEIL	GUP34GB1600C7DC(XMP)	4GB (2 x 2GB)	DS	-	-	7-7-7-24	1.6	•	•	•
GEIL	GV34GB1600C8DC(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8-28	1.6	•	•
GEIL	GVP38GB1600C8QC(XMP)	8GB (4 x 2GB)	DS	-	-	8-8-8-28	1.6	•	•	•
KINGMAX	FLGD45F-B8MF7(XMP)	1GB	SS	-	-		-	•	•	•
KINGSTON	KHX1600C9D3K3/12GX(XMP)	12GB (3 x 4GB)	DS	N/A	-	-	1.65	•	•	•
KINGSTON	KHX1600C9D3K6/24GX(XMP)	24GB (6 x 4GB)	DS	-	-	9	1.65	•	•	•
KINGSTON	KHX1600C7D3K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•	•
KINGSTON	KHX1600C8D3K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	8	1.65	•	•	•
KINGSTON	KHX1600C9D3K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•
KINGSTON	KHX1600C9D3K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•	•
Kingston	KHX1600C9D3LK2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•	•
Kingston	KHX1600C9D3X1K2/4G	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•	•
KINGSTON	KHX1600C9D3X2K2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	9	1.65	•	•	•
KINGSTON	KHX1600C9D3K3/6GX(XMP)	6GB (3 x 2GB)	DS	-	-	9	1.65	•	•	•
Kingston	KHX1600C9D3T1BK3/6GX(XMP)	6GB (3 x 2GB)	DS	-	-	9	1.65	•	•	•
KINGSTON	KHX1600C9D3T1K3/6GX(XMP)	6GB (3 x 2GB)	DS	-	-	-	1.65	•	•
OCZ	OCZ3BE1600C8LV4GK	4GB (2 x 2GB)	DS	-	-	8-8-8	1.65	•	•	•
OCZ	OCZ3OB1600LV4GK	4GB (2 x 2GB)	DS	-	-	9-9-9	1.65	•	•	•
OCZ	OCZ3X1600LV4GK(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8	1.65	•	•	•
OCZ	OCZ3G1600LV6GK	6GB (3 x 2GB)	DS	-	-	8-8-8	1.65	•	•
OCZ	OCZ3X1600LV6GK(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8	1.65	•	•	•
OCZ	OCZ3X1600LV6GK(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8	1.65	•	•	•
Super Talent	WP160UX4G8(XMP)	4GB (2 x 2GB)	DS	-	-	8	-	•	•
Super Talent	WP160UX4G9(XMP)	4GB (2 x 2GB)	DS	-	-	9	-	•	•	•
Super Talent	WB160UX6G8(XMP)	6GB (3 x 2GB)	DS	-	-	-	-	•	•	•
Super Talent	WB160UX6G8(XMP)	6GB (3 x 2GB)	DS	-	-	8	-	•	•	•
AEXEA	AXA3PS4GK1600S18V(XMP)	4GB (2 x 2GB)	DS	-	-	-	1.65	•	•	•
Asint	SLZ3128M8-EGJ1D(XMP)	2GB	DS	Asint	3128M8-GJ1D	-	-	•	•	•
EK Memory	EKM324L28BP8-I16(XMP)	4GB (2 x 2GB)	DS	-	-	9	-	•	•	•
EK Memory	EKM324L28BP8-I16(XMP)	4GB (2 x 2GB)	DS	-	-	9	-	•	•	•
Elixir	M2P2G64CB8HC9N-DG(XMP)	2GB	DS	-	-	-	-	•	•	•
GoodRam	GR1600D364L9/2G	2GB	DS	GoodRam	GF1008KC-JN	-	-	•	•	•
KINGTIGER	KTG2G1600PG3(XMP)	2GB	DS	-	-	-	-	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1600MHz (suite)

Mushkin	996805(XMP)	4GB (2 x 2GB)	DS	-	-	6-8-6-24	1.65	•	•	•
Mushkin	998805(XMP)	6GB (3 x 2GB)	DS	-	-	6-8-6-24	1.65	•	•	•
Patriot	PX7312G1600LLK(XMP)	12GB (3 x 4GB)	DS	-	-	8-9-8-24	1.65	•	•	•
Patriot	PGS34G1600LLKA2	4GB (2 x 2GB)	DS	-	-	8-8-8-24	1.7	•	•	•
Patriot	PGS34G1600LLKA	4GB (2 x 2GB)	DS	-	-	7-7-7-20	1.7	•	•	•
PATRIOT	PGS34G1600LLKA	4GB (2 x 2GB)	DS	-	-	7-7-7-20	1.7	•	•	•
Patriot	PVT36G1600LLK(XMP)	6GB (3 x 2GB)	DS	-	-	8-8-8-24	1.65	•	•
Patriot	PX538G1600LLK(XMP)	8GB (2 x 4GB)	DS	-	-	8-9-8-24	1.65	•	•	•
Team	TXD31024M1600C8-D(XMP)	1GB	SS	Team	T3D1288RT-16	8-8-8-24	1.65	•	•	•
Team	TXD32048M1600HC8-D(XMP)	2GB	DS	Team	T3D1288RT-16	8-8-8-24	1.65	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1333MHz

Vendors	Part No.	Size	SS/DS	Chip Brand	Chip NO.	Timing	Voltage	DIMM socket support(Optional)
								1 DIMM	2 DIMM	4 DIMM
A-DATA	AD63I1B0823EV	2GB	SS	A-DATA	3CCA-1509A	-	-	•	•	•
A-DATA	AXDU1333GC2G9(XMP)	2GB	SS	-	-	9-9-9-24	1.25~1.35	•	•	•
A-DATA	AD63I1C1624EV	4GB	DS	A-DATA	3CCA-1509A	-	-	•	•	•
A-DATA	SU3U1333W8G9-B	8GB	DS	Elpida	J4208BASE-DJ-F	9	-	•	•	•
Apacer	78.01GC6.9L0	1GB	SS	Apacer	AM5D5808DEJSBG	9	-	•	•	•
Apacer	78.A1GC6.9L1	2GB	DS	Apacer	AM5D5808FEQSBG	9	-	•	•	•
Apacer	78.B1GDE.9L10C	4GB	DS	Apacer	AM5D5908CEHSBG	9	-	•	•	•
CORSAIR	TW3X4G1333C9A	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.5	•	•	•
CORSAIR	CMX8GX3M2A1333C9(XMP)	8GB (2 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•	•
CORSAIR	CMX8GX3M4A1333C9	8GB (4 x 2GB)	DS	-	-	9-9-9-24	1.5	•	•	•
Crucial	CT12864BA1339.8FF	1GB	SS	MICRON	D9KPT	9	-	•	•	•
Crucial	BL25664BN1337.16FF(XMP)	2GB	DS	-	-	7-7-7-24	1.65	•	•	•
Crucial	CT25664BA1339.16FF	2GB	DS	MICRON	D9KPT	9	-	•	•	•
Crucial	CT25672BA1339.18FF	2GB	DS	MICRON	D9KPT(ECC)	9	-	•	•	•
ELPIDA	EBJ10UE8BDF0-DJ-F	1GB	SS	ELPIDA	J1108BDSE-DJ-F	-	-	•	•	•
ELPIDA	EBJ10UE8EDF0-DJ-F	1GB	SS	ELPIDA	J1108EDSE-DJ-F	-	-	•	•	•
ELPIDA	EBJ20UF8BCF0-DJ-F	2GB	SS	Elpida	J2108BCSE-DJ-F	-	-	•	•	•
ELPIDA	EBJ21UE8BDF0-DJ-F	2GB	DS	ELPIDA	J1108BDSE-DJ-F	-	-	•	•	•
G.SKILL	F3-10600CL9D-4GBNT	4GB (2 x 2GB)	DS	G.SKILL	D3 128M8CE9 2GB	9-9-9-24	1.5	•	•	•
G.SKILL	F3-10666CL8D-4GBHK(XMP)	4GB (2 x 2GB)	DS	-	-	8-8-8-21	1.5	•	•	•
G.SKILL	F3-10666CL7D-4GBRH(XMP)	4GB (2 x 2GB)	DS	-	-	7-7-7-21	1.5	•	•	•
G.SKILL	F3-10666CL9D-8GBRL	8GB (2 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1333MHz (suite)

G.SKILL	F3-10666CL9D-8GBRL	8GB (2 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•
G.SKILL	F3-10666CL9D-8GBXL	8GB (2 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•
GEIL	GET316GB1333C9QC	16GB (4 x 4GB)	DS	-	-	9-9-9-24	1.5	•	•
GEIL	GG34GB1333C9DC	4GB (2 x 2GB)	DS	GEIL	GL1L128M88BA115FW	9-9-9-24	1.3	•	•
GEIL	GB34GB1333C7DC	4GB (2 x 2GB)	DS	GEIL	GL1L128M88BA15FW	7-7-7-24	1.5	•	•
GEIL	GV34GB1333C7DC	4GB (2 x 2GB)	DS	-	-	7-7-7-24	1.5	•	•
GEIL	GVP38GB1333C7QC	8GB (4 x 2GB)	DS	-	-	7-7-7-24	1.5	•	•
Hynix	HMT112U6TFR8A-H9	1GB	SS	Hynix	H5TC1G83TFR	-	-	•	•
Hynix	HMT325U6BFR8C-H9	2GB	SS	Hynix	H5TQ2G83BFR	-	-	•	•
Hynix	HMT125U6BFR8C-H9	2GB	DS	Hynix	H5TQ1G83BFRH9C	9	-	•	•
Hynix	HMT125U6TFR8A-H9	2GB	DS	Hynix	H5TC1G83TFR	-	-	•	•
Hynix	HMT351U6BFR8C-H9	4GB	DS	Hynix	H5TQ2G83BFR	-	-	•	•
KINGMAX	FLFE85F-C8KM9	2GB	SS	Kingmax	KFC8FNMXF-BXX-15A	-	-	•	•
KINGMAX	FLFE85F-B8KL9	2GB	DS	KINGMAX	KFB8FNLXL-BNF-15A	-	-	•	•
KINGMAX	FLFF65F-C8KM9	4GB	DS	Kingmax	KFC8FNMXF-BXX-15A	-	-	•	•
Kingston	KVR1333D3N9/1G	1GB	SS	Elpida	J1108BDSE-DJ-F	9	1.5	•	•
Kingston	KVR1333D3N9/2G	2GB	DS	Kingston	D1288JPNDPLD9U	9	1.5	•	•
Kingston	KHX1333C9D3UK2/4GX(XMP)	4GB (2 x 2GB)	DS	-	-	9	1.25	•	•
KINGSTON	KVR1333D3N9K2/4G	4GB (2 x 2GB)	DS	KINGSTON	D1288JEMFPGD9U	-	1.5	•	•
MICRON	MT4JTF12864AZ-1G4D1	1GB	SS	Micron	D9LGQ	-	-	•	•
MICRON	MT8JTF25664AZ-1G4D1	2GB	SS	Micron	D9LGK	-	-	•	•
MICRON	MT8JTF25664AZ-1G4D1	2GB	SS	Micron	D9LGK	-	-	•	•
MICRON	MT16JTF51264AZ-1G4D1	4GB	DS	Micron	D9LGK	-	-	•	•
OCZ	OCZ3P1333LV3GK	3GB (3 x 1GB)	SS	-	-	7-7-7	1.65	•	•
OCZ	OCZ3G1333LV4GK	4GB (2 x 2GB)	DS	-	-	9-9-9	1.65	•	•
OCZ	OCZ3P1333LV4GK	4GB (2 x 2GB)	DS	-	-	7-7-7	1.65	•	•
PSC	PC310600U-9-10-A0	1GB	SS	PSC	A3P1GF3FGF	-	-	•	•
PSC	AL8F8G73D-DG1	2GB	DS	PSC	A3P1GF3DGF	-	-	•	•
PSC	PC310600U-9-10-B0	2GB	DS	PSC	A3P1GF3FGF	-	-	•	•
SAMSUNG	M378B2873EH1-CH9	1GB	SS	SAMSUNG	K4B1G0846E	-	-	•	•
SAMSUNG	M378B2873FHS-CH9	1GB	SS	SAMSUNG	K4B1G0846F	-	-	•	•
SAMSUNG	M378B5773DH0-CH9	2GB	SS	Samsung	K4B2G08460	-	-	•	•
SAMSUNG	M378B5673FH0-CH9	2GB	DS	SAMSUNG	K4B1G0846F	-	-	•	•
SAMSUNG	M378B5273BH1-CH9	4GB	DS	SAMSUNG	K4B2G0846B-HCH9	9	-	•	•
SAMSUNG	M378B5273CH0-CH9	4GB	DS	SAMSUNG	K4B2G0846C	K4B2G0846C	-	•	•
SAMSUNG	M378B5273DH0-CH9	4GB	DS	Samsung	K4B2G08460	-	-	•	•
SAMSUNG	M378B1G73AH0-CH9	8GB	DS	SAMSUNG	K4B4G0846A-HCH9	-	-	•	•
Transcend	TS256MLK64V3N (566577)	2GB	SS	Hynix	H5TQ2G83BFR	9	-	•	•
Transcend	TS256MLK64V3N (574206)	2GB	SS	Micron	D9LGK	9	-	•	•
Transcend	TS512MLK64V3N (574831)	4GB	DS	Micron	D9LGK	9	-	•	•
ACTICA	ACT1GHU64B8F1333S	1GB	SS	Samsung	K4B1G0846F	-	-	•	•

Liste des fabricants de mémoire agréés pour la MAXIMUS IV GENE-Z/GEN3 DDR3-1333MHz (suite)

ACTICA	ACT1GHU72C8G1333S	1GB	SS	Samsung	K4B1G0846F(ECC)	-	-	•	•	•
ACTICA	ACT2GHU64B8G1333M	2GB	DS	Micron	D9KPT	-	-	•	•	•
ACTICA	ACT2GHU64B8G1333S	2GB	DS	Samsung	K4B1G0846F	-	-	•	•	•
ACTICA	ACT2GHU72D8G1333M	2GB	DS	Micron	D9KPT(ECC)	-	-	•	•	•
ACTICA	ACT2GHU72D8G1333S	2GB	DS	Samsung	K4B1G0846F(ECC)	-	-	•	•	•
ACTICA	ACT4GHU64B8H1333H	4GB	DS	Hynix	H5TQ2G83AFR	-	-	•	•	•
ACTICA	ACT4GHU72D8H1333H	4GB	DS	Hynix	H5TQ2G83AFR(ECC)	-	-	•	•	•
BUFFALO	D3U1333-1G	1GB	SS	Elpida	J1108BFBG-DJ-F	-	-	•	•	•
BUFFALO	FSH1333D3G-T3G(XMP)	3GB (3 x 1GB)	SS	-	-	7-7-7-20	-	•	•	•
BUFFALO	D3U1333-2G	2GB	DS	Elpida	J1108BFBG-DJ-F		-	•	•	•
BUFFALO	D3U1333-4G	4GB	DS	NANYA	NT5CB256M8BN-CG		-	•	•	•
EK Memory	EKM324L28BP8-I13	4GB (2 x 2GB)	DS	-	-	9	-	•	•	•
Elixir	M2F2G64CB88B7N-CG	2GB	SS	Elixir	N2CB2G808N-CG	-	-	•	•	•
Elixir	M2F2G64CB88D7N-CG	2GB	SS	Elixir	M2CB2G8BDN-CG	-	-	•	•	•
Elixir	M2F4G64CB8HB5N-CG	4GB	DS	Elixir	N2CB2G808N-CG	-	-	•	•
Elixir	M2F4G64CB8HD5N-CG	4GB	DS	Elixir	M2CB2G8BDN-CG	-	-	•	•	•
GoodRam	GR1333D364L9/2G	2GB	DS	Qimonda	IDSH1G-03A1F1C-13H	-	-	•	•	•
KINGTIGER	F10DA2T1680	2GB	DS	KINGTIGER	KTG1333PS1208NST-C9	-	-	•	•	•
KINGTIGER	KTG2G1333PG3	2GB	DS	-	-	-	-	•	•	•
Patriot	PSD32G13332	2GB	DS	Prtriot	PM128M8D3BU-15	9	-	•	•	•
Patriot	PGS34G1333LLKA	4GB (2 x 2GB)	DS	-	-	7-7-7-20	1.7	•	•	•
Patriot	PVS34G1333ELK	4GB (2 x 2GB)	DS	-	-	9-9-9-24	1.5	•	•
Patriot	PVS34G1333LLK	4GB (2 x 2GB)	DS	-	-	7-7-7-20	1.7	•	•
Silicon Power	SP001GBLTE133S01	1GB	SS	NANYA	NT5CB128M8AN-CG	-	-	•	•	•
Silicon Power	SP001GBLTU1333S01	1GB	SS	NANYA	NT5CB128M8AN-CG	-	-	•	•	•
Silicon Power	SP002GBLTE133S01	2GB	DS	NANYA	NT5CB128M8AN-CG	-	-	•	•	•
Silicon Power	SP002GBLTU133S02	2GB	DS	S-POWER	I0YT3E0	9	-	•	•	•
Team	TXD31024M1333C7(XMP)	1GB	SS	Team	T3D1288LT-13	7-7-7-21	1.75	•	•	•
Team	TXD32048M1333C7-D(XMP)	2GB	DS	Team	T3D1288LT-13	7-7-7-21	1.5-1.6	•	•	•
Team	TXD32048M1333C7-D(XMP)	2GB	DS	Team	T3D1288LT-13	7-7-7-21	1.5-1.6	•	•	•

4 modules mémoire

• 1 module mémoire : supporte un (1) module inséré sur un slot quelconque en configuration mémoire à canal unique.
• 2 modules mémoire : supporte deux (2) modules insérés sur les slots rouges ou noirs comme un ensemble en configuration bi-canal.
• 4 modules mémoire : supporte quatre (4) modules insérés sur les slots rouges et noirs comme un ensemble en configuration bi-canal.
• En raison d'une limitation d'adresse mémoire sur les systèmes d'exploitation Windows 32 bits, seuls 3Go de mémoire ou moins peuvent être utilisés si vous installez 4 Go ou plus de mémoire sur la carte mère.
• Il est recommandé d'installer les modules mémoire à partir des slots rouges pour obtenir de meilleurs résultats d'overcloking.
• La fréquence par défaut d'opération de la mémoire dépend de son SPD. Par défaut, certains modules mémoire overclockés peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.

2.2.5

Slots d'extension

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

ASUS MAXIMUS IV GENE-Z/GEN3 1 2 3

N° de slot Description

1	Slot PCIe 3.0/2.0 x16/8_1
2	Slot PCIe 3.0/2.0 x8_2
3	Slot PCIe 2.0 x4_1

• Lors de l'utilisation d'une seule carte graphique, utilisez le slot PCIe 3.0/2.0_X16/X8_1 pour obtenir de meilleures performances.
  • La vitesse du bus PCIe varie en fonction du type de CPU installé.
• Connectez un ventilateur châssis au connecteur CHA_FAN1/2/3 de la carte mère lors de l'utilisation de multiples cartes graphiques pour une meilleur environnement thermique.

Assignation des IRQ pour cette carte mère

	A	B	C	D	E	F	G	H
PCIEx16/8_1	partagé	-	-	-	-	-	-	-
PCIEx8_2	-	partagé	-	-	-	-	-	-
I.G.D	partagé	-	-	-	-	-	-	-
EHCI#0 (USB2.0)	-	-	-	-	-	-	-	partagé
EHCI#1 (USB2.0)	-	-	-	-	-	-	-	partagé
High Definition Audio	-	-	-	-	-	-	partagé	-
SATA #0	-	-	-	-	partagé	-	-	-
SATA #1	-	-	-	-	partagé	-	-	-
ASM USB3.0#0	partagé	-	-	-	-	-	-	-
ASM USB3.0#1	-	partagé	-	-	-	-	-	-
JMB362	-	-	-	-	-	-	partagé	-
Intel 82579	-	-	-	-	partagé	-	-	-
PCIEx4	-	partagé	-	-	-	-	-	-

2.2.6 Boutons embarqués

Les boutons embarqués vous permettent de booster les performances lorsque vous travaillez à système ouvert. Idéal pour l'overclocking et les joueurs qui changent continuellement de configuration pour augmenter les performances du système.

1. Bouton de mise sous tension

Appuyez sur le bouton de mise sous tension pour démarrer le système.

MIXI/8005 10 GENE-2/GEN3 START

Bouton de mise sous tension de la MAXIMUS IV GENE-Z/GEN3

2. Bouton de réinitialisation

Appuyez sur le bouton de redémmage pour redémarrer le système.

MIRUSSE 14 GENE-2/GEN3 RESET

Bouton de réinitialisation de la MAXIMUS IV GENE-Z/GEN3

3. Bouton GO

Appuyez sur le bouton GO avant le POST pour activer MemOK! ou appuyez dessus pour charger rapidement le profil préconfiguré (fichier GO_Button) pour effectuer des réglages d'overclocking dans le système d'exploitation.

GO_BUTTON MILKARES 10 GENE-2/GEN9

Bouton GO de la MAXIMUS IV GENE-Z/GEN3

4. Interrupteur ROG Connect

PLacez l'interrupteur sur la position ON avant d'utiliser la fonction ROG Connect.

ROG CONNET ON OFF ON OFF

Interrupteur ROG Connect de la MAXIMUS IV GENE-Z/GEN3

2.2.7 LED embarquées

1. LED disque dur

La LED du disque dur est conçue pour indiquer l'activité du disque dur. Elle clignote lors de l'écriture ou de la lecture de données. Elle reste éteinte si aucun disque dur n'est connecté à la carte mère ou si le disque dur ne fonctionne pas.

MAX/AGS TV GENE-1/GENO HD_LED

LED du disque dur de la MAXIMUS IV GENE-Z/GEN3

2. LED GO

Clignotant : Indique que MemOK! a été activé avant le POST.

Allumé : Indique que le système charge le profil pré-configuré (fichier GO_Button) pour un overclocking temporaire lorsque vous êtes sous le système d'exploitation.

Les Q-LED vérifient les composants clés (CPU, DRAM, carte VGA ainsi que les périphériques de démarrage) en séquence au démarrage de la carte mère. Si une erreur est détectée, la LED correspondante s'allume jusqu'à ce que le problème soit résolu. Cette solution conviviale offre une méthode intuitive pour détecter la racine du problème.

4. LED d'alimentation

La carte mère est fournie avec un interrupteur d'alimentation qui s'allume pour indiquer que le système est soit allumé, en veille ou en veille prolongée. Ceci vous rappelle d'éteindre le système et de débrancher le câble d'alimentation avant d'ajouter ou retirer des éléments de la carte mère. L'illustration indique l'emplacement de l'interrupteur d'alimentation embarqué.

WAVES TO GENE-1/GENS START

LED d'alimentation de la MAXIMUS IV GENE-Z/GEN3

9. LED de debogage

Ces voyants offrent un système d'affichage à code symbolisé par deux valeurs numériques pour vous informer de l'état du système. Consultez le tableau de debogage pour plus d'informations.

M364587 TO GENE-2/GENB LED1 LED0

LED de debogage de la MAXIMUS IV GENE-Z/GEN3

Tableau de debogage

Tableau de debogage (suite)

Tableau de debogage (suite)

Tableau de debogage (suite)

Tableau de debogage (suite)

Tableau des codes ASL

Ce jumper vous permet d'effacer la mémoire Real Time Clock (RTC) du CMOS. Vous pouvez effacer de la mémoire CMOS : la date, l'heure et paramètres du BIOS en effaçant les données de la mémoire CMOS . La pile bouton intégrée alimente les données de la RAM dans le CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la mémoire RTC :

1. Appuyez sur l'interrupteur d'effacement du CMOS située sur le panneau arrière.
2. Maintenez la touche enfoncée lors du boot et entrez dans le BIOS pour saisir à nouveau les données.

CLRTC_SW 1 2 2 3 Enable (Default) Disable

Jumper d'effacement de la mémoire RTC de la MAXIMUS IV GENE-Z/GEN3

Sauf en cas d'effacement de la mémoire RTC, ne bougez jamais le jumper des broches CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de démarrage.

• Si les instructions ci-dessous ne permettent pas d'effacer la mémoire RTC, retirez la pile de la carte mère et déplacez de nouveau le jumper pour effacer les données du CMOS. Puis, réinstallez la pile.
• Vous n'avez pas besoin d'effacer la mémoire RTC lorsque le système plante à cause d'un mauvais overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU Parameter Recall). Eteignez et redémarrez le système afin que le BIOS puisse automatiquement récupérer ses valeurs par défaut.values.
• En raison de certaines limitations du chipset, l'extinction du système est requise avant de pouvoir utiliser la fonction C.P.R. Vous devez éteindre puis rallumer l'ordinateur ou débrancher puis rebrancher le cordon d'alimentation avant de redémarrer le système.

2.2.9 Connecteurs internes

1. Connecteurs SATA 6.0 Gb/s Intel® Z68 (7-pin SATA6G\_1/2 [rouges])

Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s.

Si vous installez des disques durs Serial ATA, vous pouvez créer des ensembles RAID 0, 1, 5 et 10 avec la technologie Intel® Rapid Storage via le contrôleur RAID Intel® Z68.

SATA6G_1 GND RSATA_TXP1 RSATA_TXN1 GND RSATA_RXP1 RSATA_RXN1 GND SATA6G_1 GND RSATA_TXP2 RSATA_TXN2 GND RSATA_RXP2 RSATA_RXN2 GND SATA6G_2

Connecteurs SATA de la MAXIMUS IV GENE-Z/GEN3

Extrémité à angle droit NOTE du cât pouve câble éviter graphi

NOTE : Connectez l'extrémité à angle droit du câble SATA au périphérique SATA. Vous pouvez aussi connecter cette extrémité du câble SATA au port SATA embarqué pour éviter les conflits mécaniques avec les cartes graphiques de grande taille.

• Ces connecteurs sont réglés en mode [AHCI Mode] par défaut. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez l'élément SATA Mode du BIOS sur [RAID Mode]. Voir section 3.5.4 SATA Configuration pour plus de détails.
• Avant de créer un volume RAID, consultez le guide de configuration RAID inclut dans le dossier Manual du DVD de support ou la section 4.4 Configurations RAID de ce manuel.
• Installez Windows® XP Service Pack 3 ou ultérieur avant d'utiliser les connecteurs Serial ATA. La fonction RAID SATA (RAID 0, 1, 5, et 10) n'est prise en charge que si vous avez installé Windows® XP SP3 ou une version ultérieure.
• Pour le branchement à chaud ou l'utilisation de la fonction NCQ, réglez l'élément SATA Mode du BIOS sur [AHCI Mode]. Voir section 3.5.4 SATA Configuration pour plus de détails.

2. Connecteurs Serial ATA 3.0Gb/s Intel® Z68 (7-pin SATA3G\_1\~4 [gris])

Ces connecteurs sont destinés à des câbles Serial ATA 3Gb/s pour la connexion de disques durs et de lecteurs optiques Serial ATA 3Gb/s.

Si vous installez des disques durs SATA sur les connecteurs, vous pouvez créer une configuration RAID 0, 1, 5, et 10 avec la technologie Intel® Rapid Storage Technology via le chipset Intel® Z68 embarqué.

SATA3G_3 GND RSATA_TXP1 RSATA_TXN0 GND RSATA_RXP3 RSATA_RXN5 GND SATA3G_4 GND RSATA_TXP4 RSATA_TXN4 GND RSATA_RXP4 RSATA_RXN4 GND SATA3G_5 GND RSATA_TXP5 RSATA_TXN6 GND RSATA_RXP6 RSATA_RXN6 GND SATA3G_6

Connecteurs SATA 3Gb/s de la MAXIMUS IV GENE-Z/GEN3

• Ces connecteurs sont réglés en mode [IDE Mode] par défaut. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez l'élément SATA Mode du BIOS sur [RAID Mode]. Voir section 3.5.4 SATA Configuration pour plus de détails.
• Avant de créer un volume RAID, consultez le guide de configuration RAID inclut dans le dossier Manual du DVD de support ou la section 4.4 Configurations RAID de ce manuel.
• Installez Windows® XP Service Pack 3 ou ultérieur avant d'utiliser les connecteurs Serial ATA. La fonction RAID SATA (RAID 0, 1, 5, et 10) n'est prise en charge que si vous avez installé Windows® XP SP3 ou une version ultérieure.
• Pour le branchement à chaud ou l'utilisation de la fonction NCQ, réglez l'élément SATA Mode du BIOS sur [AHCI Mode]. Voir section 2.5.5 SATA Configuration pour plus de détails.

3. Connecteurs USB 2.0 (10-1 pin USB910; USB1112)

Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB à ce connecteur, puis installez le module dans un slot à l'arrière du châssis. Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter jusqu'à 480 Mbps de vitesse de connexion.

USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910 USB910

Connecteurs USB 2.0 de la MAXIMUS IV GENE-Z/GEN3

Ne connectez jamais un câble IEEE 1394 au connecteur USB. Vous endommageriez la carte mère !

Vous pouvez connecter le câble USB sur le ASUS Q-Connector (USB, bleu) en premier, puis installez le Q-Connector (USB) sur le connecteur USB embarqué.

Le câble 1394 + USB 2.0 est vendu séparément.

4. Connecteur USB 3.0 (20-1 pin USB3\_12)

Ce connecteur est dédié à la connexion de ports USB3.0 additionnels et est conforme au standard USB 3.0 qui peut supporter un débit pouvant atteindre jusqu'à 4.8 Gbps.. Si le panneau avant de votre châssis intègre un connecteur USB 3.0, vous pouvez utiliser ce connecteur pour brancher un périphérique USB 3.0.

USB3_34 Vbus IntA_P1_SSRX- GND GND IntA_P2_SSTX- GND GND IntA_P2_D- ID Vbus IntA_P1_SSRX+ GND GND GND IntA_P2_SSTX+ GND GND IntA_P2_D+ ID

Connecteur USB 3.0 de la MAXIMUS IV GENE-Z/GEN3

Connectez le module USB 3.0 ASUS sur ce connecteur pour profiter des ports USB 3.0 en façade de châssis.

5. Connecteur audio numérique (4-1 pin SPDIF\_OUT)

Ce connecteur est destiné à un port Sony/Philips Digital Interface (S/PDIF) additionnel. Connectez le câble du module S/PDIF Out sur ce connecteur, puis installez le module sur une des ouvertures du panneau arrière.

M10000000000000000000000000000000000000000000000000000000000 +5V SPDIFOUT GND SPDIF_OUT

Connecteur audio numérique de la MAXIMUS IV GENE-Z/GEN3

Le module S/PDIF est vendu séparément.

6. Connecteurs de ventilation

Connectez les câbles du ventilateur aux connecteurs de ventilation de la carte mère, en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur.

N'OUBLIEZ PAS de connecter les câbles du ventilateur sur les connecteurs de ventilation. Un flux d'air insuffisant dans le système peut endommager les composants de la carte mère. Ce ne sont pas des jumpers ! NE PLACEZ PAS les capuchons des jumpers sur les connecteurs du ventilateur!

A B C D E CPU 10/IDE-1/IDE3

Connecteurs de ventilation de la MAXIMUS IV GENE-Z/GEN3
A CPU_OPT

B CPU_FAN

CHA_FAN2

D CHA_FAN3

E CHA_FAN1

• Le connecteur CPU_FAN supporte les ventilateur pour CPU d'une puissance maximale de 2A (24 W).
• Si vous installez deux cartes graphiques, connectez un ventilateur additionnel au connecteur CHA_FAN1, CHA_FAN 2 ou CHA_FAN 3 pour garantir un environnement thermique optimal.

7. Connecteur audio du panneau avant (10-1 pin AAFP)

Ce connecteur est destiné à un module audio monté sur le châssis supportant les standards audio HD Audio ou legacy AC'97. Connectez une des extrémités du câble du module audio sur ce connecteur.

AAFP GND PRESENCE# SENSE1_RETUR PORT1L PORT1R PORT2R SENSE_SEND SENSE2_RETUR PORT2L PIN 1 AGND MIC2 MICPWR Line out_L NC Line out_L Legacy AC'97 compliant definition

Connecteur audio en façade de la MAXIMUS IV GENE-Z/GEN3

• Nous vous recommandons de connecter un module audio haute-définition en façade pour activer les capacités haute-définition de la carte mère.
• Si vous souhaitez connecter un module audio high-definition en façade sur ce connecteur, assurez-vous que l'élément Front Panel Type su BIOS soit réglé sur [HD Audio]. Si vous souhaitez connecter un module audio AC' 97 sur ce connecteur, réglez cet élément sur [AC97]. Par défaut, ce connecteur est réglé sur [HD Audio].

8. Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V)

Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation sont conçues pour n'être insérées que dans un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place.

Connecteur d'alimentation de la MAXIMUS IV GENE-Z/GEN3

• Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme à la spécification 2.0 (ou version ultérieure) ATX 12 V, et qui fournit au minimum de 350 W.
• N'oubliez pas de connecter la prise EATX12V 8 broches sinon le système ne démarrera pas.
• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
• Si vous n'êtes pas certain de l'alimentation système minimum requise, référez-vous à la page Calculateur de la puissance recommandée pour votre alimentation sur http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=fr.fr pour plus de détails.
• Si vous souhaitez utiliser deux/trois cartes graphiques PCI Express x16, utilisez une unité d'alimentation pouvant délivrer 1000W ou plus pour assurer la stabilité du système.

9. Connecteur panneau système (20-8 pin PANEL)

Ce connecteur supporte plusieurs fonctions intégrées au châssis.

Connecteur panneau système de la MAXIMUS IV GENE-Z/GEN3

• LED d'alimentation système (2-pin PLED)

Ce connecteur 2 broches est dédié à la LED d'alimentation système. Connectez le câble "power LED" du boîtier à ce connecteur. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• Activité HDD (2-pin IDE\_LED)

Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). Reliez le câble HDD Activity LED à ce connecteur. La LED IDE s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

• Haut parleur d'alerte système (4-pin SPEAKER)

Ce connecteur 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

- Bouton d'alimentation ATX/Soft-off (2-pin PWRSW)

Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

• Bouton Reset (2-pin RESET)

Ce connecteur 2 broches est destiné au bouton "reset" du boîtier. Il sert à redémarrer le système sans l'éteindre.

2.3 Monter votre ordinateur

2.3.1 Outils et composants additionnels pour monter un ordinateur de bureau

1 set de vis	Tournevis Philips (cross)
Châssis d'ordinateur	Bloc d'alimentation
Processeur Intel au format LGA 1155	Ventilateur CPU compatible Intel LGA 1155
Module(s) mémoire	Disque(s) dur(s) SATA
Lecteur optique SATA (optionnel)	Carte graphique (optionnel)

Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.

2.3.2 Installation du CPU

1 A B

2.3.3 Installation du ventilateur/dissipateur de CPU

Appliquez le matériau d'interface thermique sur la surface du CPU et du dissipateur avant toute installation.

Pour installer le ventilateur/dissipateur de CPU

1 A B A B

Pour désinstaller le ventilateur/dissipateur de CPU

2.3.4 Installation d'un module mémoire

Pour retirer un module mémoire

2.3.5 Installation de la carte mère

Les illustrations de cette section sont uniquement données à titre indicatif. La topologie de la carte mère peut varier en fonction des modèles, toutefois les étapes d'installation sont identiques.

Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.

2.3.6 Connexion des prises d'alimentation ATX

2.3.7 Connexion de périphériques SATA

1 OU

2.3.8 Connecteur d'E/S frontal

Pour installer ASUS Q-Connector

Connecteur audio frontal

AAFP

2.3.9 Installation d'une carte d'extension

Pour installer une carte PCIe x16

Pour installer une carte PCIe x1

Pour installer une carte PCI

2.3.10 Connecteurs arrières

Connecteurs arrières

1. Port clavier / souris PS/2	7. Ports USB 2.0 - 6 (blanc), réservé à ROG Connect
2. Ports USB 3.0 - 1 et 2	8. Interrupteur d'effacement de la mémoire RTC
3. Port réseau (RJ-45) *	9. Ports eSATA 1 et 2
4. Port de sortie S/PDIF optique	10. Ports USB 2.0 - 7 et 8
5. Ports USB 2.0 - 1 et 2	11. Port HDMI
6. Ports USB 2.0 - 3, 4 et 5	12. Ports audio**

*et **: consultez les tableaux de la page suivante pour plus de détails sur ces ports.

• En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows® et après l'installation du pilote USB 3.0.
• Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.
• Il est fortement recommandé de connecter vos périphériques USB 3.0 à l'un des ports USB 3.0 disponibles pour obtenir de meilleures performances.

* Voyants réseau

Activité		Vitesse
État	Description	État	Description
Éteinte	Pas de lien	OFF	Connexion 10 Mbps
ORANGE	Lié	ORANGE	Connexion 100 Mbps
BLINKING	Activité de données	GREEN	Connexion 1 Gbps

LED activité/ lien LED vitesse Port réseau

2.3.11 Connexions audio

**Configurations audio 2, 4, 6 ou 8 canaux

Connexion à un casque ou un microphone

Connexion à un système de haut-parleurs stéréo ou 2.1

Connexion à un système de haut-parleurs 4.1

Connexion à un système de haut-parleurs 5.1

Connexion à un système de haut-parleurs 7.1

2.4 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le boîtier.
2. Assurez-vous que tous les interrupteurs soient éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du boîtier
4. Connectez l'autre extrémité du câble d'alimentation à une prise de courant équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant cet ordre:

a. Moniteur
b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne)
c. Alimentation système

1. Après avoir démarré, La LED d'alimentation sur la face avant du boîtier s'allume. Pour les alimentations ATX, La LED Système s'allume lorsque vous pressez l'interrupteur d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, la LED du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ; ou bien envoie des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent l'allumage du système, le système peut avoir échoué un des tests de démarrage. Vérifiez le paramétrage des cavaliers et les connexions ou appelez l'assistance technique de votre revendeur.

Bip BIOS	Description
Un bip court	VGA détectéDémarrage rapide désactivéAucun clavier détecté
un bip continu suivi de deux bips courts suivis d'une pause (répété)	Aucune mémoire détectée
un bip continu suivi de trois bips courts	Aucune carte VGA détectée
un bip continu suivi de quatre bips courts	Panne d'un composant matériel

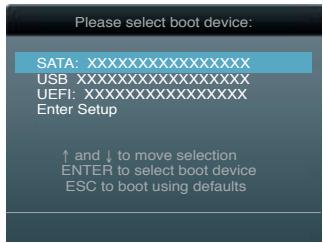

1. Au démarrage, maintenez la touche enfoncée pour avoir accès au menu de configuration du BIOS. Suivez les instructions du chapitre 3.

2.5 Éteindre l'ordinateur

Lorsque le système fonctionne, presser l'interrupteur d'alimentation pendant moins de 4 secondes passe le système en mode "Veille" ou "Veille prolongée" en fonction du paramétrage du BIOS. Presser le bouton pendant plus de 4 secondes passe le système en mode "soft off" quel que soit le réglage du BIOS et de l'OS. Voir la section "3.7 Menu Power (Alimentation)" du chapitre 3 pour plus de détails.

Ce chapitre vous explique comment changer les paramètres du système via les menus du programme de configuration du BIOS. Ce chapitre décrit aussi les différentes options du BIOS.

Le BIOS

3.1 Présentation du BIOS

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

• un message d'erreur apparaît à l'écran au démarrage du système et requiert l'accès au BIOS.
• vous avez installé un composant nécessitant un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

3.2 Programme de configuration du BIOS

Au démarrage de l'ordinateur, le système vous offre l'opportunité d'exécuter ce programme. Appuyez sur la touche de votre clavier lors du POST (Power-On Self-Test) pour accéder au programme de configuration du BIOS.

Si vous souhaitez accéder au BIOS après le POST, appuyez sur les touches + + de votre clavier ou sur le bouton de mise en route du châssis de votre ordinateur pour redémarrer le système. Vous pouvez aussi éteindre puis redémarrer l'ordinateur.

• Les écrans de BIOS inclus dans cette section sont donnés à titre indicatif et peuvent différer de ceux apparaissant sur votre écran.
• Assurz-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez Load Optimized Settings dans le menu Exit. Voir section 3.9 Menu Exit pour plus de détails.
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Voir section 2.3.10 Connecteurs arrières pour plus d'informations sur l'effacement de la mémoire CMOS.

L'interface conviviale du BIOS est composée de menus, ce qui signifie que vous pouvez naviguer et faire vos choix parmi les options prédéterminées à l'aide des touches de votre clavier ou de votre souris USB.

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode et Advanced Mode. Vous pouvez changer de mode à partir du menu Exit (Quitter) ou à l'aide du bouton Exit/Advanced Mode (Quitter/Mode Avancé) de l'interface EZ Mode/Advanced Mode.

3.2.1 EZ Mode

Par défaut, l'écran EZ Mode est le premier à apparaître lors de l'accès au BIOS. L'interface EZ Mode offre une vue d'ensemble des informations de base du système, mais aussi de modifier la langue du BIOS, le mode de performance et l'odre des démarrage des périphériques. Pour accéder à l'interface Advanced Mode, cliquez sur Exit/Advanced Mode, puis sélectionnez Advanced Mode.

Le type d'interface par défaut du BIOS peut être changé. Reportez-vous à l'élément Setup Mode de la section 3.7 Menu Boot (Démarrage) pour plus de détails.

Sélection de la langue du BIOS Affiche la température du CPU et de la carte mère, les tensions de sortie 5V/3.3V/12V du CPU et la vitesse des ventilateurs installés Sortie du BIOS ou accès à l'interface Advanced Mode (Mode Avancé) 22:56 Mode Exit/Advanced Mode Temperature CPU +17.47F/+53.0°C Voltage CPU 1.180V 5V 5.000V Fan Speed CPU_FAN SITERFA FNR_FAN MB +77.87F/+31.0°C 9.3V 3.054V 12V 12.900V DVR_FAN1 N/A DVR_FAN2 System Performance Quiet Performance Energy Saving Normal Boot Priority De détermine la séquence de démarrage Mode d'économies d'énergie Charge les paramètres par Affiche les propriétés du système en fonction du mode sélectionné sur a droite Mode normal défaut Mode ASUS Optimal

• Les options de la séquence de démarrage varient en fonction des périphériques installés.
• Le bouton Boot Menu(F8) (Menu Démarrage) n'est utilisable que si un périphérique de démarrage a été installé.

3.2.2 Advanced Mode (Mode avancé)

L'interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L'écran ci-dessous est un exemple de l'interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les divers options de configurations.

Pour accéder à l'interface EZ Mode, cliquez sur Exit (Quitter), puis sélectionnez ASUS EZ Mode.

Éléments du menu Barre des menus Champs de configuration Aide REPUBLIC OF GAMENS Advanced Mode Extreme Tunaker LNC Node Target CPU Turnout Cycle Temp: 300MHz Target DFE Speed: 100MHz CPU Level Up Load Extreme Off Profile AI Overclock Tuner Turno Ratio Maximize Turbo Ratio setting (Adjustable in BT) Auto Internal F/L Overvoltage Memory Frequency Memory Bandwidth Booster F/L Power Saving Mode Show Timing Control AI Overclock Tuner Auto Maximal X.H.P. Select Screen File Select Data Enter Select +/- Change Cut File General Help File Previous Value File Utilized Defaults F/IO Save ESC Exit F/ZI Print Screen Éléments de sous-menu Fenêtre contextuelle Barre de défilement Touches de navigation Version 2.40.1201, Copyright ©20 American Regatrende, Inc.

Barre des menus

La barre des menus localisée en haut de l'écran les éléments suivans :

Extreme Tweaker	Modification des paramètres d'overclocking du système
Main (Principal)	Modification des paramètres de base du système
Advanced (Avancé)	Modification des paramètres avancés du système
Monitor (Surveillance)	Affiche la température et l'état des différentes tensions du système et permet de modifier les paramètres de ventilation
Boot (Démarrage)	Modification des paramètres de démarrage du système
Tool (Outils)	Modification des paramètres de certaines fonctions spéciales
Exit (Sortie)	Sélection des options de sortie ou restauration des paramètres par défaut

Éléments de menu

L'élément sélectionné dans la barre de menu affiche les éléments de configuration spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal.

Les autres éléments (Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie)) de la barre des menus ont leurs propres menus respectifs.

Bouton Retour

Ce bouton apparaît lors de l'accès à un sous-menu. Appuyez sur la touche de votre clavier ou utilisez une souris USB pour cliquer sur ce bouton afin de retourner à l'écran du menu précédent.

Éléments de sous-menu

Si un signe “>” apparaît à côté de l’élément d’un menu, ceci indique qu’un sous-menu est disponible. Pour afficher le sous-menu, sélectionnez l’élément souhaité et appuyez sur la touche de votre clavier.

Fenêtre contextuelle

Sélectionnez un élément souhaité et appuyez sur la touche de votre clavier pour afficher les options de configuration spécifiques à cet élément.

Barre de défilement

Une barre de défilement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être affichés à l'écran. Utilisez les flèches Haut/Bas ou les touches / de votre clavier pour afficher le reste des éléments.

Touches de navigation

En bas à droite d'un écran de menu se trouvent les touches de navigation. Utilisez-les pour naviguer dans le BIOS.

Aide générale

En haut à droite de l'écran de menu se trouve une brève description de l'élément sélectionné.

Champs de configuration

Ces champs montrent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas configurable par l'utilisateur.

Les champs configurables sont surlignés lorsque sélectionnés. Pour modifier la valeur d'un champs, sélectionnez-le et appuyez sur la touche Entrée de votre clavier pour afficher la liste des options de configuration disponibles.

3.3 Menu Extreme Tweaker

Le menu Extreme Tweaker permet de configurer les éléments liés à l'overclocking.

Prenez garde lors de la modification des éléments du menu Ai Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

Les options de configuration de cette section varient en fonction du type de CPU et de modules mémoire installés sur la carte mère.

Faites défiler la page pour afficher les éléments-ci-dessous.

Faites défiler la page pour afficher les éléments-ci-dessous.

DOSA CTRL REF Voltage on DSS VCCSAV10 VOLTAGE 1.0kW CPU PLL VOLTAGE 1.7kW PCI VOLTAGE 1.5kW Show Driving Voltage Auto DCIx Stack Auto CPU I/O Stack Auto CPU Spread Spectrum Auto ASUS Version 2.00.125L Copyright (C) 2010 American Resatfonds, Inc. Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto

Load Extreme OC Profile

Appuyez sur la touche de votre clavier et sélectionnez Yes (Oui) pour charger un profil d'overclocking.

Ai Overclock Tuner [Auto]

Permet de sélectionner les options d'overclocking du CPU pour d'obetnir la fréquence interne désirée. Sélectionnez l'une des options de configuration pré-définies suivantes :

[Auto]	Charge les paramètres d'overclocking optimum pour le système.
[Manual]	Permet une configuration manuelle des différents éléments d'overclocking.
[X.M.P.]	La fréquence BCLK, le ratio du CPU et les paramères de la mémoire sont optimisés.

BCLK/PEG Frequency (Fréquence BCLK/PEG) [XXX]

Cet élément n'apparaît que si l'option AI Overclock Tuner est réglée sur [Manual] et permet d'ajuster la fréquence du CPU/GPU afin d'accroître les performances du système. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Vous pouvez aussi entrer une valeur à l'aide du pavé numérique de votre clavier. La fourchette de valeurs est comprise entre 80.0MHz et 300.0MHz.

Turbo Ratio [All Core]

[Auto] Tous les ratios Turbo sont configurés en fonction des paramètres par défaut définis pour les CPU Intel.

Tous les coeurs actifs utiliseront le même ratio Turbo sous le système d'exploitation.

Un ratio Turbo peut être défini pour chaque coeur actif dans le BIOS.

Maximum Turbo Ratio setting (Adjustable in OS) (Ratio Turbo maximum sous le système d'exploitation) [Auto]

Cet élément n'apparaît que si l'option Turbo Ratio est réglée sur Turbo Ratio to [All Cores mode (Adjustable in OS)].

1/2/3/4-Core Ratio Limit (Limite de ratio coeur 1/2/3/4) [Auto]

N'apparaît que si Turbo Ratio est défini sur [By Number of Active Cores Mode].

Utilisez les touches <+> et <-> pour régler une valeur.

[Auto]

Paramètres par défaut.

La valeur de 1-Core Ratio Limit doit être supérieure ou égale à la valeur de l'élément 2-Core Ratio Limit si [Auto] n'est pas sélectionné.

Internal PLL Overvoltage (Surtension PLL interne) [Auto]

Active la surtension PLL pour les processeurs K-SKU pour obtenir des résultats d'overclocking extrêmes. Options de configuration : [Auto] [Enabled] [Disabled]

Memory Frequency (Fréquence mémoire) [Auto]

Permet de définir la fréquence d'opération de la mémoire.

Le réglage d'une fréquence mémoire trop élevée peut rendre le système instable ! Si cela se produit, restaurez la valeur par défaut.

Memory Bandwidth Booster (Booster de bande passante mémoire) [Disabled]

Permet de booster la bande passante de la mémoire. Options de configuration : [Disabled] [Enabled]

iGPU Max. Frequency (Fréquence maximum du GPU dédié) [Auto]

Permet de régler la fréquence maximum du GPU dédié. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Pour restaurer la valeur par défaut, entrez [auto] avec votre clavier puis appuyez sur . La fourchette de valeurs est comprise entre 1100Mhz et 3000Mhz par incréments de 50Mhz.

EPU Power Saving Mode (Mode d'économies d'énergie EPU) [Disabled]

Permet d'activer ou désactiver la fonction d'économies d'énergie EPU. Options de configuration : [Disabled] [Enabled]

DRAM Timing Control (Contrôle du minutage mémoire)

Les sous-éléments de ce menu permettent de définir les options de contrôle du minutage mémoire. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Pour restaurer la valeur par défaut, enrez [auto] avec votre clavier puis appuyez sur .

GPU.DIMM Post (Infos POST GPU)

Les sous-éléments de ce menu affichent l'état des cartes graphiques installées. N/A apparaît si aucune carte n'est installée sur le slot.

CPU Performance Settings (Paramètres de performances du CPU)

Les sous-éléments de ce menu permettant de configurer le ratio et les différentes fonctionnalités du CPU.

CPU Ratio [Auto]

Permet une configuration manuelle du ratio non-turbo du CPU. Utilisez les touches <+> et <-> ou le pavé numérique de votre clavier pour définir une valeur. La fourchette de valeurs varie en fonction du modèle de CPU installé.

Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled]

Permet d'activer ou désactiver la technologie EIST.

[Disabled] Désactive cette fonction.

[Enabled] Le système d'exploitation ajuste dynamiquement le voltage et la fréquence noyau du CPU pouvant aider à réduire la consommation électrique et la chaleur émise par le processeur.

Turbo Mode (Mode Turbo) [Enabled]

Cet élément n'apparaît que si l'option Enhanced Intel SpeedStep Technology est réglée sur [Enabled].

[Enabled] Permet aux coeurs du CPU de fonctionner plus rapidement sous certaines conditions.

[Disabled] Désactive cette fonction.

Maximum Power (Puissance maximum) [Disabled]

[Disabled] Désactive cette fonction.

[Enabled] Valeurs maximum pour un overclocking extrême.

Les 4 éléments suivants n'apparaissent que si Enhanced Intel SpeedStep Technology et Turbo Mode sont réglés sur [Enabled] et Maximum Power sur [Disabled].

Long Duration Power Limit [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Digi+ VRM/POWER Control

[T.Probe] Maintient l'équilibre thermique.

[Extreme] Maintient l'équilibre thermique actuel

Vcore MOS volt. Control (Contrôle du voltage MOS Vcore) [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Options de configuration : [Auto] [6V] [6.5V] [7V] [7.5V] [8V] [8.5V] [9V] [9.5V]

[10V] [10.5V]

Load-Line Calibration (Calibration de ligne de charge) [Auto]

La Ligne de charge est définie par les spécifications VRM d'Intel et affecte le voltage du CPU. La tension de fonctionnement du CPU décroît proportionnellement à sa charge. Une ligne de charge élevée signifie un voltage plus élevé et de meilleures performances, mais accroît la température du CPU et du système d'alimentation. Cet élément vous permet d'augmenter le voltage de 0% à 100% pour booster les performances du système. Options de configuration : [Auto] [0%] [25% (Suitable for 3.6G-4.2G)] [High] [50% (Suitable for 4.2G-4.8G)] [75% (Suitable for 4.8G-5.2G)] [100% (Suitable for 5.2G-6.0G)]

Le niveau d'amélioration des performances varie en fonction des spécifications du CPU.

VCore Switching Freq (Fréquence de permutation Vcore) [Auto]

La permutation de fréquence affecte la réponse transitoire du régulateur de tension (VRM). Plus la fréquence est élevée et plus le temps de réponse transitoire est rapide.

[Auto] Configuration automatique.

[Manual] Réglage manuel de la fréquence par incréments de 10KHz.

VRM Fixed Frequency Mode (Mode de fréquence fixe VRM) [xxx]

Cet élément n'apparaît que si VCore Switching Freq est réglé sur [Manual] et permet de définir une fréquence fixe pour le régulateur de tension (VRM).

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 300KHz et 5500KHz par incréments de 10KHz.

VCore Phase Control (Contrôle des phases VCore) [Extreme]

Le nombre de phases correspond aux phases actives du régulateur de tension (VRM). L'augmentation du nombre de phases lorsque la charge du système est élevée permet d'obtenir de meilleures performances transitoires et thermiques. La réduction du nombre de phases lorsque la charge du système est faible permet d'accroître l'efficacité du régulateur de tension.

[Standard] Contrôle des phases en fonction de la charge du CPU.

[Optimized] Charge le profil d'optimisation des phases d'ASUS.

[Extreme] Active toutes les phases.

[Manual Adjustment] Réglage manuel du nombre de phases actives.

Lorsque cet élément est défini sur [Extreme], l'élément CPU Voltage est automatiquement réglé sur [Manual] avec un voltage de [1.2V].

Manual Adjustment (Ajustement manuel) [Medium]

Cet élément n'apparaît que si Phase Control est réglé sur [Manual Adjustment]. Options de configuration : [Ultra Fast] [Fast] [Medium] [Regular]

VCore Over-Current Protection (Protection de surtension Vcore) [100%]

Options de configuration : [100%] [110%] [120%] [130%] [140%] [150%] [Disabled]

iGPU Load-line Calibration (Calibration de la ligne de charge du GPU dédié) [Auto]

La Ligne de charge est définie par les spécifications VRM d'Intel et affecte le voltage du GPU dédié. La tension de fonctionnement du GPU dédié décroît proportionnellement à sa charge. Une ligne de charge élevée signifie un voltage plus élevé et de meilleures performances, mais accroît la température du GPU dédié et du système d'alimentation. Options de configuration : [Auto] [Regular] [High] [Extreme]

Une valeur élevée accroît la gamme d'alimentation et de fréquence d'overclocking du GPU dédié afin d'obtenir des performances accrues.

Options de configuration : [100%] [110%] [120%] [130%] [140%] [150%]

VCore EMI Reduction (Réduction EMI Vcore) [Disabled]

Cet élément n'apparaît que si VCore Switching Freq est réglé sur [Auto] et si Vcore Phase Control n'est PAS défini sur [Extreme]. Permet d'activer l'étalage du spectre pour réduire les perturbations électromagnétiques.

Options de configuration : [Disabled] [Enabled]

VRM Over Temperature Protection (Protection de surchauffe VRM) [Enabled]

Cet élément n'apparaît que si Vcore Phase Control est réglé sur [Extreme] et permet d'(activer ou désactiver la protection contre la surchauffe du régulateur de tension (VRM). Options de configuration : [Disabled] [Enabled]

VDRAM

Les sous-éléments de ce menu permettent de régler les paramètres VDRAM.

VDRAM Switching Freq (Permutation de fréquence VDRAM) [Auto]

Permet de changer de fréquence VDRAM.

Options de configuration : [Auto] [1x] [1.4X]

VDRAM Full Phase Control (Contrôle des phases VDRAM) [Auto]

Active ou désactive le contrôle des phases VDRAM.

Options de configuration : [Auto] [Disabled] [Enabled]

VDRAM Over-Current Protection (Protection de surtension VDRAM) [Disabled]

Active ou désactive la rotection contre les surtensions de la VDRAM.

Options de configuration : [Disabled] [Enabled]

VCCSA/IO

Les sous-éléments de ce menu permettent de régler les paramètres VCCSA.

VCCSA/IO Switching Freq (Permutation de fréquence VCCSA/IO) [Auto]

Permet de changer de fréquence VDRAM.

Options de configuration : [Auto] [1x] [1.65X]

VCCSA/IO Full Phase Control (Contrôle des phases VCCSA/IO) [Enabled]

Active ou désactive le contrôle des phases VDRAM.

Options de configuration : [Auto] [Disabled] [Enabled]

VCCSA/IO Over-Current Protection (Protection de surtension VCCSA/IO)

[Disabled]

Active ou désactive la rotection contre les surtensions de la VCCSA.

Options de configuration : [Disabled] [Enabled]

Extreme OV [Disable]

Cet élément est défini sur [Disabled] par défaut pour protéger le CPU contre la surchauffe. Réglez cet élément sur [Enabled] pour sélectionner un voltage d'overclocking plus élevé au détriment de la durée de vie du processeur. Options de configuration : [Disabled] [Enabled]

CPU Voltage (Voltage du CPU) [Offset Mode]

[Manual Mode] Permet de définir un voltage fixe pour le CPU.

[Offset Mode] Permet de définir le voltage de décalage.

Certains des éléments suivants sont réglés via la saisie de la valeur désirée à l'aide du pavé numérique du clavier et de la touche . Vous pouvez aussi utiliser les touches <+> et <->. Pour rétablir le réglage par défaut, entrez [auto] à l'aide du clavier et appuyez sur pour valider.

CPU Manual Voltage (Voltage manuel du CPU) [Auto]

Cet élément n'apparaît que si CPU Voltage est défini sur [Manual Mode] et permet de régler un voltage CPU fixe. La fourchette de valeurs est comprise entre 0.800V et 2.155V par incréments de 0.005V. La valeur 2.155V n'est disponible que si l'élément Extreme OV est réglé sur [Enabled].

Reportez-vous à la documentation de votre CPU avant de tenter d'ajuster sa tension. Régler une tension trop élevée peut endommager votre CPU de même que régler une tension trop basse peut rendre le système instable.

iGPU Offset Mode Sign (Signe du mode de décalage iGPU) [+]

[+] Pour décaler le voltage avec une valeur positive.

[-] Pour décaler le voltage avec une valeur négative.

iGPU Offset Voltage (Voltage de décalage du iGPU) [Auto]

Permet de régler le voltage de décalage du GPU dédié. La fourchette de valeurs est comprise entre -0.635V et +0.635V par incréments de 0.005V.

DRAM Voltage (Voltage DRAM) [Auto]

Permet de définir le voltage DRAM. La fourchette de valeur est comprise entre 1.20V et 2.20V par incréments de 0.00625V. La valeur 2.20V n'est disponible que si l'élément Extreme OV est réglé sur [Enabled].

Selon les spécifications pour processeurs Intel, l'installation de modules mémoire fonctionnant à un voltage supérieur à 1.65V peut endommager le CPU. Il est recommandé d'installer des modules mémoire nécessitant un voltage inférieur à 1.65V.

DRAM DATA REF Voltage on CHA/B [Auto]

Permet de définir le voltage de référence du contrôle DRAM. La fourchette de valeur est comprise entre 0.395x et 0.630x par incréments de 0.005x. Différents ratios peuvent aider à améliorer les capacités d'overclocking de la DRAM.

DRAM CTRL REF Voltage on CHA/B [Auto]

Permet de définir le voltage de référence des données DRAM. La fourchette de valeur est comprise entre 0.395x et 0.630x par incréments de 0.005x. Différents ratios peuvent aider à améliorer les capacités d'overclocking de la DRAM.

VCCSA/IO Voltage (Voltage VCCSA/IO) [Auto]

Permet de définir le voltage VCCSA. La fourchette de valeur est comprise entre 0.80V et 1.70V par incréments de 0.00625V.

CPU PLL Voltage (Voltage PLL du CPU) [Auto]

Permet de définir le voltage PLL du CPU. La fourchette de valeur est comprise entre 1.20V et 2.20V par incréments de 0.00625V.

PCH Voltage (Voltage PCH) [Auto]

Permet de définir le voltage PCH (Platform Controller Hub). La fourchette de valeur est comprise entre 0.80825V et 1.70925V par incréments de 0.01325V.

• Les valeurs des éléments CPU Manual Voltage, iGPU Offset Voltage, DRAM Voltage, VCCSA/IO Voltage, CPU PLL Voltage et PCH Voltage apparaissent de différentes couleurs pour indiquer le niveau risque encouru en fonction du voltage utilisé.
• Le système peut nécessiter une meilleure solution de refroidissement pour fonctionner de manière stable lors de l'utilisation de voltages élevés.

Permet de définir le voltage Skew Driving. La fourchette de valeur est comprise entre 0.41075V et 1.80200V par incréments de 0.01325V.

BCLK Skew [Auto]

À réduire/augmenter pour accroître/baisser la fréquence BCLK.

Options de configuration : [Auto] [-12]—[+12]

CPU I/O Skew [Auto]

Options de configuration : [Auto] [-4]—[+4]

[Auto]	Configuration automatique.
[Disabled]	Permet d'accroître les capacités d'overclocking de la fréquence BCLK.
[Enabled]	À définir sur [Enabled] pour activer le contrôle des perturbations électromagnétiques.

3.4 Menu Main (Principal)

L'écran du menu Main apparaît lors de l'utilisation de l'interface Advanced Mode du BIOS. Ce menu offre une vue d'ensemble des informations de base du système et permet de régler la date, l'heure, la langue et les paramètres de sécurité du système.

3.4.1 System Language (Langue du système) [English]

Permet de choisir la langue du BIOS.

Options de configuration : [English] [Français] [Deutsch] [简体中文] [繁體中文] [日本語]

3.4.2 System Date (Date du système) [Day xx/xx/xxxx]

Permet de régler la date du système.

3.4.3 System Time (Heure du système) [xx:xx:xx]

Permet de régler l'heure du système.

3.4.4 Security (Sécurité)

Ce menu permet de modifier les paramètres de sécurité du système.

• Si vous avez oublié votre mot de passe BIOS, vous pouvez le réinitialiser en effaçant la mémoire CMOS Real Time Clock (RTC). Voir section 2.3.10 Connecteurs arrières pour plus de détails.
• Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) affiche la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Installé).

Administrator Password (Mot de passe administrateur)

Si vous avez défini un mot de passe administrateur, il est fortement recommandé d'utiliser ce mot de passe lors de l'accès au système. Sinon, il se peut que certains éléments du BIOS ne puissent pas être modifiés.

Pour définir un mot de passe administrateur :

1. Sélectionnez l'élément Administrator Password (Mot de passe administrateur) et appuyez sur la touche de votre clavier.
2. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.
3. Confirmez le mot de passe.

Pour modifier le mot de passe administrateur :

1. Sélectionnez l'élément Administrator Password (Mot de passe administrateur) et appuyez sur la touche de votre clavier.
2. Dans le champ Enter Current Password (Entrer le mot de passe actuel), entrez votre mot de passe, puis appuyez sur la touche de votre clavier.
3. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.
4. Confirmez le mot de passe.

Pour effacer le mot de passe administrateur, suivez les mêmes étapes que lors de la modification du mot de passe, mais appuyez sur lorsqu'il vous est demandé de créer/confirmer le mot de passe. Une fois terminé, l'élément Administrator Password (Mot de passe administrateur) en haut de l'écran affiche la valeur Not Installed (Non défini).

User Password (Mot de passe utilisateur)

Si vous avez défini un mot de passe utilisateur, la saisie de ce dernier est requise pour accéder au système. L'élément User Password (Mot de passe utilisateur) apparaissant en haut de l'écran affiche la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, cet élément affiche la valeur Installed (Installé).

Pour définir un mot de passe utilisateur :

1. Sélectionnez l'élément User Password (Mot de passe utilisateur) et appuyez sur la touche de votre clavier.
2. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.
3. Confirmez le mot de passe.

Pour modifier un mot de passe utilisateur :

1. Sélectionnez l'élément User Password (Mot de passe utilisateur) et appuyez sur la touche de votre clavier.
2. Dans le champ Enter Current Password (Entrer le mot de passe actuel), entrez votre mot de passe, puis appuyez sur la touche de votre clavier.
3. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.
4. Confirmez le mot de passe.

Pour effacer le mot de passe utilisateur, suivez les mêmes étapes que lors de la modification du mot de passe, mais appuyez sur lorsqu'il vous est demandé de créer/confirmer le mot de passe. Une fois terminé, l'élément User Password (Mot de passe utilisateur) en haut de l'écran affiche la valeur Not Installed (Non défini).

3.5 Menu Advanced (Avancé)

Le menu Advanced permet de modifier les paramètres du CPU et d'autres composants du système.

Prenez garde lors de la modification des paramètres du menu Advanced. Des valeurs incorrectes risquent d'entraîner un mauvais fonctionnement du système.

Les éléments de ce menu affichent les informations CPU auto-détectées par le BIOS.

Les éléments apparaissant sur cet écran peuvent varier selon le type de CPU installé.

Faites défiler la page pour afficher les éléments ci-dessous.

Permet d'ajuster le ratio entre l'horloge du coeur du CPU et la fréquence BCLK. Utilisez les touches <+> et <-> ou le pavé numérique de votre clavier pour définir une valeur. La fourchete de valeurs varie en fonction de votre modèle de CPU.

Intel Adaptive Thermal Monitor (Surveillance thermique adaptive Intel) [Enabled]

[Enabled] Permet de réduire la fréquence d'horloge d'un CPU en surchauffe.

[Disabled] Désactive la fonction de surveillance thermique du CPU.

Active Processor Cores (Coeurs de processeur actifs) [All]

Permet de déterminer le nombre de coeurs de processeur actifs. Options de configuration : [All] [1] [2] [3]

La technologie Intel Hyper-Threading permet à un processeur d'être détecté comme deux processeurs logiques sous le système d'exploitation, autorisant ce dernier à exécuter deux threads simultanément.

[Enabled] Deux threads par coeur actif utilisés.

[Disabled] Un seul thread par coeur actif utilisé.

Limit CPUID Maximum (Limiter le CPUID maximum) [Disabled]

[Enabled] Permet aux systèmes d'exploitation hérités de démarrer même s'ils ne prennent pas en charge les fonctions CPUID avancées.

[Disabled] Désactive cette fonction.

Execute Disable Bit [Enabled]

[Enabled] Permet au processeur de distinguer les codes de bits devant être exécutés de ceux qui ne doivent pas l'être parce qu'ils constituent une menace pour le système.

[Disabled] Désactive cette fonction.

Intel(R) Virtualization Technology (Technologie de virtualisation Intel) [Disabled]

[Enabled] Autorise une plate-forme matérielle à exécuter plusieurs systèmes d'exploitation séparément et simultanément, permettant au système de fonctionner virtuellement comme plusieurs systèmes.

[Disabled] Désactive cette option.

Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled]

Permet d'activer ou désactiver la technologie EIST (Enhanced Intel® SpeedStep Technology).

[Disabled] Le CPU fonctionne sur sa vitesse par défaut.

[Enabled] La vitesse du CPU est contrôlée par le système d'exploitation.

Turbo Mode (Mode Turbo) [Enabled]

Cet élément n'apparaît que si l'option Enhanced Intel SpeedStep Technology est réglée sur [Enabled] et permet d'activer ou désactiver la technologie Intel® Turbo Mode.

[Enabled] Permetx aux coeurs du processeurs de fonctionner plus rapidement sous certaines conditions.

[Disabled] Désactive cette fonction.

CPU C1E [Enabled]

[Enabled] Active le support de la fonction C1E. Cet élément doit être activé pour pouvoir utiliser les états d'arrêt avancés.

[Disabled] Désactive cette fonction.

CPU C3 Report [Disabled]

Options de configuration : [Disabled] [ACPI C-2] [ACPI C-3]

CPU C6 Report [Enabled]

Options de configuration : [Enabled] [Disabled]

Package C State limit [No Limit]

Options de configuration : [C6] [No Limit]

3.5.2 System Agent Configuration (Configuration d'agent système)

Initiate Graphic Adapter (Adaptateur graphique primaire) [PCIE/PCI]

Permet de définir le contrôleur graphique primaire. iGPU: integrated Graphics Options de configuration : [iGPU] [PCIE]

iGPU Memory (Mémoire pour GPU dédié) [64M]

Permet d'allouer un montant de mémoire fixe comme mémoire graphique.

Options de configuration : [32M] [64M] [96M] [128M]

Render Standby (Mise en veille du moteur de rendu) [Enabled]

Active ou désactive la mise en veille du moteur de rendu pour le GPU dédié.

Options de configuration : [Disabled] [Enabled]

iGPU Multi-Monitor (Multi-affichage via GPU dédié) [Disabled]

Active ou désactive la prise en charge du multi-affichage via le chipset graphique dédié de la carte mère. La taille de la mémoire du GPU dédié de la carte mère restera de 64Mo si cet élément est activé. Options de configuration : [Disabled] [Enabled]

Réglez cet élément sur [Enabled] pour pouvoir utiliser la technologie Lucid Virtu.

3.5.3 PCH Configuration (Configuration PCH)

High Precision Timer (Minuteur de haute précision) [Enabled]

Permet d'activer ou désactiver le minuteur de haute précision. Options de configuration : [Enabled] [Disabled]

3.5.4 SATA Configuration (Configuration SATA)

Lors de l'accès au BIOS, celui-ci détecte automatiquement la présence des périphériques SATA. Ces éléments affichent Not Present si aucun lecteur SATA n'est installé dans le système.

REPUBLIC OF GAMERS Advanced Mode Extrem: Number Exit Advanced Monitor Boot Text BDO Advanced's DATA Configuration > DATA Configuration SATA Mode RRCI MODE S.M.A.R.T. Status Check Enabled SIRMA_1 (H) Hot Plug Disabled SIRMA_2 (H) Hot Plug Disabled SIRMA_3 (SP) Hot Plug Disabled SIRMA_4 (SP) Hot Plug Disabled SIRMA_5 (SP) Hot Plug Disabled SIRMA_6 (SP) Hot Plug Disabled (1) DDE MODE, (2) RRCI MODE, (3) RBD Mode.

Select Screen

T8: Select Time Enter Select +/- Change Cuts, P1: General Help P0: Previous Value P0: Optimized Defaults P00: Save ESCs Exit P02: Print Screen ASUS Version 2.40.1201 Copyright ©2010 American newspapers, Inc.

Faites défiler la page pour afficher les éléments ci-dessous.

Détermine le mode de configuration SATA.

[Disabled]	Désactive cette fonction SATA.
[IDE Mode]	Utilisez ce mode si vous souhaitez configurer des disques durs Serial ATA comme périphériques de stockage physiques Parallel ATA.
[AHCI Mode]	Si vous souhaitez que les disques durs Serial ATA utilisent la fonction Advanced Host Controller Interface (AHCI), réglez cet élément sur [AHCI]. L’interface AHCI permet au pilote de stockage embarqué d’activer la fonction avancée Serial ATA permettant d’améliorer les performances de stockage quelque soit la charge du système en autorisant le disque à optimiser en interne l’ordre des commandes.
[RAID Mode]	Utilisez ce mode si vous souhaitez créer un volume RAID à partir de disques durs SATA.

S.M.A.R.T. Status Check (Vérification d'état S.M.A.R.T.) [Enabled]

La technologie S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) permet de surveiller l'état des disques. Lorsqu'une erreur de lecture/écriture survient sur un disque dur, cette fonction permet l'affichage d'un message d'avertissement lors du POST. Options de configuration : [Enabled] [Disabled]

Hot Plug (Branchement à chaud) [Enabled]

Active ou désactive le support du branchement à chaud pour les ports eSATA.

Options de configuration : [Disabled] [Enabled]

3.5.5 USB Configuration (Configuration USB)

Les éléments de ce menu vous permettent de modifier les fonctions liées à l'interface USB

L'élément USB Devices affiche les valeurs auto-détectées. Si aucun périphérique USB n'est détecté, l'élément affiche None.

Legacy USB Support (Support USB hérité) [Enabled]

[Enabled] Active le support des périphériques USB pour les systèmes d'exploitation hérités. [Disabled] Les périphériques USB ne peuvent être utilisés que sous le BIOS. [Auto] Permet au système de détecter la présence de périphériques USB au démarrage. Si un périphérique USB est détecté, le mode hérité du contrôleur USB est activé. Si aucun périphérique USB n'est détecté, le mode hérité du contrôleur USB est désactivé.

Legacy USB3.0 Support (Support USB 3.0 hérité) [Enabled]

[Enabled] Active le support des périphériques USB 3.0 pour les systèmes d'exploitation hérités.

[Disabled] Désactive cette fonction.

EHCI Hand-off [Disabled]

[Enabled] Active cette fonction.

[Disabled] Désactive cette fonction.

3.5.6

Onboard Devices Configuration (Configuration des périphériques embarqués)

HD Audio Controller (Contrôleur audio HD) [Enabled]

[Enabled]

Active le contrôleur High Definition Audio.

[Disabled]

Désactive le contrôleur.

Les 2 éléments suivants n'apparaissent que si l'option HD Audio Controller est réglée sur [Enabled].

Front Panel Type (Mode du connecteur audio en façade) [HD]

Détermine le mode du connecteur audio (AAFP) situé en façade du châssis sur AC'97 ou HD Audio en fonction du standard audio pris en charge par le module audio du châssis.

[HD]

Réglage du connecteur audio en façade sur HD Audio.

[AC97]

Réglage du connecteur audio en façade sur AC'97

SPDIF Out Type (Type de sortie audio numérique) [SPDIF]

[SPDIF]

Sortie audio numérique définie sur SPDIF.

[HDMI]

Sortie audio numérique définie sur HDMI.

JMB Storage Controller (Contrôleur de stockage JMB) [Enabled]

Active ou désactive le contrôleur de stockage JMB.

Options de configuration : [Disabled] [Enabled]

Si vous souhaitez utiliser toutes les fonctionnalités du contrôleur de stockage JMB (ex. AHCI), il est recommandé de régler cet élément sur [Enabled] et d'installer le pilote JMicron JMB36X Controller Driver à partir du DVD de support de la carte mère.

JMB Storage OPROM (ROM d'option JMB) [Enabled]

N'apparaît que si l'élément précédent a été réglé sur [Enabled] et permet d'activer ou de désactiver la ROM d'option du contrôleur de stockage JMB.

Options de configuration : [Enabled] [Disabled]

Display OptionRom in POST (Afficher les infos de la ROM d'option lors du POST) [Enabled]

N'apparaît que si l'élément JMB Storage OPROM est réglé sur [Enabled] et permet d'afficher les informations de la ROM optionnelle du contrôleur de stockage JMB lors du POST. Options de configuration : [Enabled] [Disabled]

Asmedia USB 3.0 Controller (Contrôleur USB 3.0 Asmedia) [Enabled]

[Enabled] Active le contrôleur USB 3.0 Asmedia.

[Disabled] Désactive le contrôleur.

Asmedia USB 3.0 Battery Charging Support (Support de recharge rapide via le contrôleur USB 3.0 Asmedia) [Disabled]

[Enabled] Permet d'activer la recharge rapide pour les périphériques USB 3.0 et compatibles avec le standard BC 1.1.

[Disabled] Désactive cette fonction.

Intel 82579 LAN [Enabled]

[Enabled] Active le contrôleur réseau Intel 82579.

[Disabled] Désactive ce contrôleur.

Intel 82579 PXE OPROM (ROM d'option Intel 82579) [Disabled]

Cet élément n'apparaît que si l'option précédente est réglée sur [Enabled] et permet d'activer ou de désactiver la ROM d'option PXE du contrôleur réseau Intel 82579. Options de configuration : [Enabled] [Disabled]

3.5.7 APM (Gestion d'alimentation avancée)

[Enabled] Permet au BIOS d'interrompre l'alimentation de certains composants et fonctions en mode veille S5 pour que le système puisse satisfaire aux pré requis EuP. Sur [Enabled], l'alimentation fournie aux fonctions WOL, WO_USB, audio et LED embarquées sera interrompue en mode veille S5.

Restore AC Power Loss (Restauration sur perte de courant CA) ([Power Off]

[Power On] Le système est allumé après une perte de courant.

[Power Off] Le système est éteint après une perte de courant.

[Last State] Le système est soit “éteint” soit “allumé” en fonction du dernier état avant la perte de courant alternatif.

Power On By PS/2 Keyboard (Reprise via clavier PS/2) [Disabled]

[Disabled] Désactive la mise en route du système via un clavier PS/2.

[Space Bar] Met en route le système par le biais de la touche Espace du clavier PS/2.

[Ctrl-Esc] Met en route le système par le biais des touches Crtl + Echap du clavier PS/2.

[Power Key] Mise en route par le biais de la touche Marche/Arrêt du système du clavier PS/2. Cette fonctionnalité nécessite un bloc d'alimentation ATX pouvant fournir au moins 1A sur la sortie +5VSB.

Power On By PS/2 Mouse (Reprise via souris PS/2) [Disabled]

[Disabled] Désactive la mise en route du système via une souris PS/2.

[Enabled] Met en route le système par le biais d'une souris PS/2. Cette fonctionnalité nécessite un bloc d'alimentation ATX pouvant fournir au moins 1A sur la sortie +5VSB.

Power On By PCIE (Reprise via périphérique PCIE) [Disabled]

[Disabled] Désactive la mise en route du système via un périphérique PCIE.

[Enabled] Permet d'activer le système via un périphérique PCIE.

Power On By RTC (Reprise sur alarme RTC) [Disabled]

[Disabled] Désactive le réglage de mise en route du système à une date/heure spécifique.

[Enabled] Sur [Enabled], permet de définir une date/heure de mise en route via les options RTC Alarm Date (Days) et Hour/Minute/Second.

3.5.8 iROG Configuration (Configuration iROG)

Permet de sélectionner le mode d'opération iROG Time Keeper.

Options de configuration : [Last State] [Disabled] [Enabled]

3.5.9 ROG Connect

Active ou désactive la fonction ROG Connect.

Options de configuration : [Enabled] [Disabled]

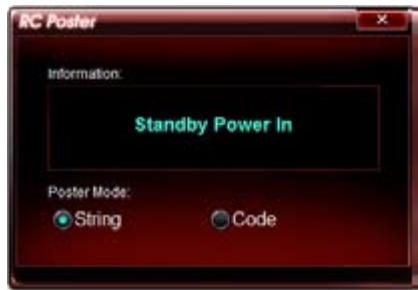

RC Poster décrit les procédures effectuées lors du POST.

Options de configuration : [String] [Code]

3.6 Menu Monitor (Surveillance)

Le menu Monitor affiche l'état de la température et de l'alimentation du système, mais permet aussi de modifier les paramètres de ventilation.

Permet d'activer ou désactiver la fonction Anti Surge.

Options de configuration : [Disabled] [Enabled]

Voltage Monitor (Surveillance des voltages)

CPU Voltage; 3.3V Voltage; 5V Voltage; 12V Voltage; DRAM Voltage;

Le système de surveillance embarqué détecte automatiquement le voltage de sortie via les régulateurs de voltage embarqués.

Temperature Monitor (Surveillance des températures))

Le système de surveillance embarqué détecte automatiquement et affiche les températures de la carte mère, du CPU et les températures des périphériques assignés. Sélectionez [Ignored] (ignorer) si vous ne voulez pas afficher les températures détectées.

Fan Speed Monitor (Surveillance de la vitesse des ventilateurs)

Le système de surveillance embarqué détecte et affiche automatiquement les vitesses des ventilateurs CPU, châssis et du bloc d'alimentation en rotations par minute (RPM). Si les ventilateurs ne sont pas connectés à la carte mère, la valeur affichée est [N/A]. Ces éléments ne sont pas configurables.

Fan Speed Control (Contrôle de la vitesse des ventilateurs)

CPU Q-Fan Control (Contrôle Q-Fan du CPU) [Enabled]

[Disabled] Désactive la fonction Q-Fan du CPU.

[Enabled] Active la fonction Q-Fan du CPU.

Les trois éléments suivants n'apparaissent que si l'option CPU Fan Control est activée.

CPU Fan Speed Low Limit (Seuil de rotation minimum du ventilateur de CPU) [600 RPM]

Permet de régler le seuil de rotation minimum du ventilateur de CPU. Le système affiche un message d'avertissement lorsque la vitesse de rotation du ventilateur est inférieure à la valeur seuil définie.

Options de configuration : [Ignored] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

CPU Fan Profile (profil du ventilateur de CPU) [Standard]

Permet de définir le niveau de performance du ventilateur de CPU.

[Standard] Le vitesse du ventilateur du CPU est ajustée automatiquement en fonction de la température du CPU.

[Silent] Minimise la vitesse du ventilateur pour un fonctionnement silencieux.

[Turbo] Permet d'obtenir la vitesse maximum du ventilateur du CPU.

[Manual] Configuration manuelle.

Les 4 éléments suivants n'apparaissent que si CPU Fan Profile est réglé sur [Manual].

CPU Upper Temperature (Seuil de température maximum du CPU) [70]

Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température maximum du CPU. La fourchette de valeurs est comprise entre 20°C et 75°C.

CPU Fan Max. Duty Cycle (Cycle d'opération maximum du ventilateur de CPU) (%) [100]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de CPU. La fourchette de valeurs est comprise entre 60% et 100%. Lorsque la température du CPU atteint le seuil de température maximum le ventilateur fonctionnera à sa vitesse maximum.

CPU Lower Temperature (Seuil de température minimum du CPU) [20]

Affiche le seuil de température minimum du CPU.

CPU Fan Min. Duty Cycle (Cycle d'opération minimum du ventilateur de CPU) (%) [20]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum du ventilateur de CPU. La fourchette de valeurs est comprise entre 0% et 100%. Lorsque la température du CPU passe sous 40°C/104°F, le ventilateur le ventilateur fonctionnera à sa vitesse minimum.

Chassis Q-Fan Control (Contrôle Q-Fan du châssis) [Enabled]

[Disabled] Désactive le contrôleur Q-Fan du châssis.

[Enabled] Active le contrôleur Q-Fan du châssis.

Chassis Fan Speed Low Limit (Seuil de rotation minimum du ventilateur de châssis) [600 RPM]

Cet élément n'apparaît que si l'option Chassis Q-Fan Control est activée et permet de déterminer le seuil de rotation minimum du ventilateur châssis. Options de configuration : [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

Chassis Fan Profile (Profil du ventilateur de châssis) [Standard]

Cet élément n'apparaît que si l'option Chassis Q-Fan Control est activée et permet de définir le niveau de performance du ventilateur de châssis.

[Standard] Le vitesse du ventilateur du châssis est ajustée automatiquement en fonction de la température du châssis.

[Silent] Minimise la vitesse du ventilateur pour un fonctionnement silencieux.

[Turbo] Permet d'obtenir la vitesse maximum du ventilateur du châssis.

[Manual] Configuration manuelle.

Les 4 éléments suivants n'apparaissent que si Chassis Fan Profile est réglé sur [Manual].

Chassis Upper Temperature (Seuil de température maximum du châssis) [70]

Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température maximum du châssis. La fourchette de valeurs est comprise entre 40°C et 90°C.

Chassis Fan Max. Duty Cycle

(Cycle d'opération maximum du ventilateur de châssis) (%) [100]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de châssis. La fourchette de valeurs est comprise entre 60% et 100%. Lorsque la température du châssis atteint le seuil de température maximum le ventilateur fonctionnera à sa vitesse maximum.

Chassis Lower Temperature (Seuil de température minimum du châssis) [40]

Affiche le seuil de température minimum du châssis.

Chassis Fan Min. Duty Cycle

(Cycle d'opération minimum du ventilateur de châssis) (%) [60]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum du ventilateur de châssis. La fourchette de valeurs est comprise entre 0% et 100%. Lorsque la température du châssis passe sous 40°C/104°F, le ventilateur le ventilateur fonctionnera à sa vitesse minimum.

3.7 Menu Boot (Démarrage)

Le menu Boot vous permet de modifier les options de démarrage du système.

Bootup NumLock State (État du verrou numérique) [On]

[On] Active le pavé numérique du clavier au démarrage.

[Off] Désactive le pavé numérique du clavier au démarrage.

Full Screen Logo (Logo plein écran) [Enabled]

[Enabled] Active la fonction d'affichage du logo en plein écran.

[Disabled] Désactive la fonction d'affichage du logo en plein écran.

Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo 2™.

Option ROM Messages (Messages de la ROM d'option) [Force BIOS]

[Force BIOS] Les messages ROM tiers seront forcés à être affichés lors de la séquence de démarrage.

[Keep Current] Les messages ROM tiers seront uniquement affichés si le fabricant du dispositif tiers le requiert.

Wait For ‘F1’ If Error (Attendre pression de F1 si erreur) [Enabled]

[Disabled] Désactive cette fonction.

[Enabled] Le système attend que la touche F1 soit pressée lors de la détection d'erreurs.

Setup Mode (Interface par défaut) [EZ Mode]

[Advanced Mode] Définir Advanced Mode comme interface par défaut lors de l'accès au BIOS.

[EZ Mode] Définir EZ Mode comme interface par défaut lors de l'accès au BIOS.

Boot Option Priorities (Priorités de démarrage)

Ces éléments spécifient la priorité des périphériques de démarrage parmi les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système.

• Pour sélectionner le dispositif de démarrage lors de la mise sous tension du système, appuyez sur à l'apparition du logo ASUS.
  • Pour accéder à Windows® en mode sans échec, vous pouvez :
  • Appuyer sur à l'apparition du logo ASUS
  • Appuyer sur après le POST.

Boot Override (Substitution de démarrage)

Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné.

3.8 Menu Tools (Outils)

Le menu Tools vous permet de configurer les options de fonctions spéciales.

REPUBLIC OF GAMERS Advanced Mode Extronic Tetherer Back Advanced Monitor Boot Tool RGS 62 Flash 2 Utility Host SFO Information RGS 9.5 Profile So Button File Be used to update 8103

3.8.1 ASUS EZ Flash Utility (Utilitaire ASUS EZ Flash)

Permet d'activer la fonction ASUS EZ Flash 2. Lorsque vous appuyez sur , un message de confirmation apparaît. Sélectionnez Yes (Oui) ou No (Non), puis appuyez sur pour confirmer.

Pour plus de détails, consultez la section 3.10.2 Utilitaire ASUS EZ Flash.

3.8.2 Asus SPD Information (Informations de SPD ASUS)

Cette page affiche les informations de SPD des modules mémoire.

RESIDUC OF GAMERS Advanced Mode Extremor Number Auto Advanced Monitor Good Text Back Tools: Anus SPD Information > DIM Slot # Slot 2 Manufacturer Module Size MAXIMUM Bandwidth Part Number Serial Number PRODUCT RED/Yellow SPB Ext. XMP Rev. JPEG ID 10000 XMP #1 XMP #2 Frequency(MHz) 1300 1300 Voltage(V) 1.500 1.600 COSA Latency(TCL) 9 7 RMSF TO DRAP(THRD) 9 7 RMSF Freecharge(UFP) 9 7 TPAS 24 21 TPC 33 31 TMM 10 10 TPRC 4 5 TPFC 24 1700 TATP 5 5 TFTP 5 5 TPAH 20 24 ICNL 6 Command Rate 2 DIM Slot number ##: Select Screen #: Select Time Enter: Select +/- Change Dot, P1: General Help P2: Previous Value P3: Optimized Defaults P4: Save ESC: Exit P32: Print Screen

3.8.3 ASUS O.C. Profile

Cet élément vous permet de sauvegarder ou de charger les paramètres du BIOS.

L'élément Setup Profile Status affiche Not Installed (Non défini) si aucun profil n'a été créé.

Label

Permet de définir le label des profils de configuration.

Save to Profile (Enregistrer le profil)

Permet de sauvegarder sous forme de fichier le profil de BIOS actuel sur la mémoire flash du BIOS. Sélectionnez le chiffre à attribuer au profil à sauvegarder, appuyez sur , puis sélectionnez Yes (Oui).

Load from Profile (Charger un profil)

Permet de charger un profil contenant des paramètres de BIOS spécifiques et sauvegardés dans la mémoire flash du BIOS. Entrez le numéro du profil à charger, appuyez sur , puis sélectionnez Yes (Oui).

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage !
• Il est recommandé de mettre à jour le BIOS avec les configurations mémoire/CPU et la version de BIOS identiques.

3.8.4 GO Button File

Ce menu vous permet de configurer les fichiers GO_Button, et de charger le fichier

RESIDUC OF DAMERS Advanced Mode Extrem Filter Exit Advanced Monitor Boot Text Back Tools Go Button File > BCLK/PCIE Frequency CPU Voltage 1.15kV Auto DPR Voltage 1.51kV Auto VCCAV/0 VOLTAGE 1.06kV Auto CPU Pt Voltage 1.06kV Auto PCB Voltage 1.05kV Auto CPU Ratio Auto Load Default 1 Save Flow Settings 1 valid Input value: 00.0Hz - 300.0Hz ##: Select Screen F1: Select Time Enter: Select +/-: Change Out. F1: General Help F2: Previous Value F3: Optimized Defaults F4: Save ESC Exit F32: Print Screen Version 2.40.1201, Copyright ©2010 American Repatrends, Inc.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur de chaque option. Voir section 3.3 Extreme Tweaker pour plus de détails.

Load Default Settings

Permet de charger un fichier GO_Button spécifique.

Save Above Settings

Permet d'enregistrer les modifications effectuées.

3.9 Menu Exit (Sortie)

Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du BIOS, ainsi que d'enregistrer ou d'annuler les modifications apportées au BIOS. Vous pouvez également accéder à l'interface EZ Mode à partir de ce menu.

(Charger les paramètres optimisés par défaut)

Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Sélectionnez Yes (Oui) pour charger les valeurs par défaut.

Save Changes & Reset (Enregistrer les modifications et redémarrer)

Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs choisies seront enregistrées. Lorsque vous choisissez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Choisissez Yes (Oui) pour enregistrer les modifications et quitter le BIOS.

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modifications apportées au BIOS.

ASUS EZ Mode

Cette option permet d'accéder à l'interface EZ Mode.

Cette option permet de tenter d'exécuter l'application EFI Shell (shellx64.efi) à partir de l'un des systèmes de fichiers disponibles.

3.10 Mettre à jour le BIOS

Le site Web d'ASUS contient les dernières versions de BIOS pour accroître la stabilité, la compatibilité ou les performances du système. Toutefois, la mise à jour du BIOS est potentiellement risquée. Si votre version de BIOS actuelle ne pose pas de problèmes, NE TENTEZ PAS de mettre à jour le BIOS manuellement. Une mise à jour inappropriée peut entraîner des erreurs de démarrage du système. Suivez attentivement les instructions de ce chapitre pour mettre à jour le BIOS si nécessaire.

Visitez le site Web d'ASUS (www.asus.com) pour télécharger le fichier BIOS le plus récent.

Les utilitaires suivants permettent de gérer et mettre à jour le programme de configuration du BIOS.

1. ASUS Update : mise à jour du BIOS sous Windows®.
2. ASUS EZ Flash 2 : mise à jour du BIOS via un périphérique de stockage USB.
3. ASUS CrashFree BIOS 3 : mise à jour du BIOS via un périphérique de stockage amovible USB ou le DVD de support de la carte mère lorsque le fichier BIOS ne répond plus ou est corrompu
4. ASUS BIOS Updater : mise à jour du BIOS sous DOS à l'aide du DVD de support ou d'un périphérique de stockage amovible USB.

Reportez-vous aux sections correspondantes pour plus de détails sur ces utilitaires.

Faites une copie de sauvegarde du BIOS original de la carte mère sur un périphérique de stockage USB au cas où vous deviez restaurer le BIOS. Vous pouvez utiliser les utilitaires ASUS Update ou ASUS BIOS Updater pour créer une copie de sauvegarde du BIOS.

3.10.1 Utilitaire ASUS Update

ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows®. ASUS Update permet de:

• Sauvegarder le BIOS actuel
• Télécharger le dernier BIOS depuis Internet
• Mettre à jour le BIOS depuis un fichier BIOS à jour
• Mettre à jour le BIOS depuis Internet, et
• Voir les informations de version du BIOS.

Cet utilitaire est disponible sur le DVD de support livré avec la carte mère.

ASUS Update nécessite une connexion Internet via un réseau local ou via un fournisseur d'accès.

Lancer ASUS Update

Après avoir installé AI Suite II à partir du DVD de support accompagnant la carte mère, lancez ASUS Update à partir de la barre des menus d'AI Suite II en cliquant sur Update (Mise à jour) > ASUS Update.

Quittez toutes les applications Windows® avant de mettre à jour le BIOS avec cet utilitaire.

Mise à jour à partir d'Internet

1. À partir de l'écran principal d'ASUS Update, sélectionnez Update BIOS from the Internet (Mettre à jour le BIOS depuis Internet), puis cliquez sur Next (Suivant).

1. Sélectionnez le site FTP ASUS le plus proche pour éviter les problèmes de congestion du réseau, puis cliquez sur Next (Suivant).

Cochez les deux options disponibles pour activer la mise à niveau inférieure et la sauvegarde automatique du BIOS.

1. Sélectionnez la version du BIOS à télécharger et cliquez sur Next (Suivant).
2. Cliquez sur Yes (Oui) si vous souhaitez modifier le logo de démarrage du BIOS, soit l'image apparaissant lors du POST (Power-On Self-Tests). Cliquez sur No (Non) pour continuer.
3. Cliquez sur Parcourir pour localiser le fichier image désiré.
4. Ajustez si nécessaire la résolution de l'image puis cliquez sur Next (Suivant).

1. Suivez les instructions apparaissant à l'écran pour compléter la mise à jour.

Mise à jour à partir d'un fichier BIOS

Pour mettre à jour le BIOS à partir d'un fichier BIOS :

1. À partir de l'écran principal d'ASUS Update, sélectionnez Update BIOS from file (Mettre à jour le BIOS à partir d'un fichier BIOS) puis cliquez sur Next (Suivant).

ASUS Update About do you need to modify your iOS/OSI Update iOS/OSI from project Download iOS/OSI from project Update iOS/OSI from No. Save iOS/OSI in No. Back ASUS Microsoft OSI Microsoft Name Microsoft Windows Terry Auto Microsoft Data C:\WINDOWS\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI\ADAM\OSI

1. Cliquez sur Browse (Parcourir) pour localiser le fichier du BIOS puis cliquez sur Next (Suivant).

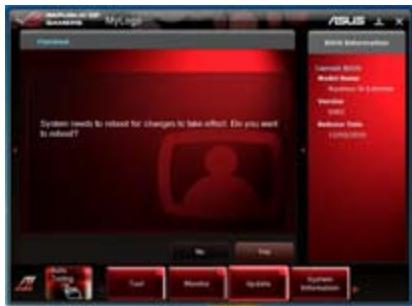

1. Cliquez sur Yes (Oui) si vous souhaitez modifier le logo de démarrage du BIOS, soit l'image apparaissant lors du POST (Power-On Self-Tests). Cliquez sur No (Non) pour continuer.

1. Suivez les instructions apparaissant à l'écran pour compléter la mise à jour.

• Les captures d'écran de cette section sont uniquement données à titre indicatif et peuvent varier en fonction des modèles de cartes mères.
• Consultez les différents guides d'utilisation contenus dans le DVD de support de la carte mère ou sur le site Web d'ASUS (www.asus.com) pour plus de détails sur la configuration des logiciels ASUS.

3.10.2 Utilitaire ASUS EZ Flash

ASUS EZ Flash vous permet de mettre à jour le BIOS sans avoir besoin d'utiliser d'utilitaire sous le système d'exploitation.

Téléchargez la dernière version en date du BIOS sur le site d'ASUS (www.asus.com) avant d'utiliser cet utilitaire.

Pour mettre à jour le BIOS avec EZ Flash 2 :

1. Insérez le disque Flash USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
2. Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez la fonction ASUS EZ Flash Utility, puis appuyez sur la touche de votre clavier pour l'activer.

1. Appuyez sur la touche de votre clavier pour sélectionner le champ Drive (Lecteur).
2. Utilisez les touches Haut/Bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur .
3. Appuyez de nouveau sur pour sélectionner le champ Folder Info (Infos de dossier).
4. Utilisez les touches Haut/Bas du clavier pour localiser le fichier BIOS, puis appuyez sur pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

• Cette fonction supporte les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.
• NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS pour éviter les échecs de démarrage du système !

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et le niveau de compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults du menu Exit. Voir section 3.10 Menu Exit pour plus de détails.

3.10.3 Utilitaire ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à jour.

Le fichier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le fichier BIOS le plus récent, téléchargez-le à l'adresse support.asus.com et copiez-le sur un périphérique de stockage amovible.

Restaurer le BIOS

Pour restaurer le BIOS :

1. Démarrez le système.
2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible sur l'un des ports USB de votre ordinateur.
3. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commence alors à mettre à jour le fichier BIOS corrompu.
4. Une fois la mise à jour terminée, vous devez réaccéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur F5 pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut causer un échec de démarrage du système.

3.10.4 Utilitaire ASUS BIOS Updater

ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS. Cet utilitaire vous permet aussi de copier le fichier BIOS actuel afin d'en faire une sauvegarde si le BIOS est corrompu lors d'une mise à jour.

Les écrans de BIOS suivants sont présentés à titre d'exemple. Il se peut que vous n'ayez pas exactement les mêmes informations à l'écran.

Avant de mettre à jour le BIOS

1. Préparez le DVD de support de la carte mère et un périphérique de stockage USB au format FAT32/16 et à une seule partition.
2. Téléchargez la dernière version du BIOS et de l'utilitaire BIOS Updater sur le site Web d'ASUS (http://support.asus.com) et enregistrez-le sur le périphérique de stockage USB.

• Le format de fichiers NTFS n'est pas pris en charge sous DOS.
N'enregistrez pas le fichier BIOS et l'utilitaire BIOS Updater sur un disque dur ou un périphérique de stockage USB au format NTFS.
- N'enregistrez pas le fichier BIOS sur une disquette en raison de la faible capacité de stockage de ce support

1. Éteignez l'ordinateur et déconnectez tous les disques durs SATA (optionnel).

Démarrer le système en mode DOS

1. Insérez le périphérique de stockage USB contenant la dernière version du BIOS et l'utilitaire BIOS Updater sur l'un des ports USB de votre ordinateur.
2. Démarrez l'ordinateur. Lorsque le logo ASUS apparaît, appuyez sur pour afficher le menu de sélection du périphérique de démarrage. Insérez le DVD de support dans le lecteur optique et sélectionnez ce dernier comme périphérique de démarrage primaire.

1. Lorsque le menu Make Disk (Création de disque) apparaît, sélectionnez l'élément FreeDOS command prompt en pressant sur le chiffre lui étant attribué sur votre clavier.
2. À l'invite de commande FreeDOS, entrez d: et appuyez sur pour basculer du lecteur C (lecteur optique) au lecteur D (périphérique de stockage USB).

Welcome to FreeDOS (http://www.freedos.org)!
C:\>d:
D:\>

Faire une copie du BIOS actuel

Pour faire une copie du fichier BIOS actuel avec BIOS Updater :

Vérifiez que le périphérique de stockage USB ne soit pas protégée en écriture et contienne un espace libre suffisant pour sauvegarder le fichier.

1. À l'invite de commande FreeDOS, entrez bupdater /o [filename] et appuyez sur .

D:\>bupdater /oOLDBIOS1.rom Nom du fichier Extension

Où [filename] est un nom de fichier assigné par l'utilisateur de longueur inférieure à 8 caractères alpha-numériques pour le nom principal, et trois caractères pour l'extension.

1. L'écran de sauvegarde de BIOS Updater apparaît pour indiquer que le processus de sauvegarde est en cours. Une fois terminé, appuyez sur n'importe quelle touche de votre clavier pour retourner à l'invite de commande DOS.

Pour mettre à jour le BIOS avec BIOS Updater :

1. À l'invite de commande FreeDOS, entrez bupdater /pc /g et appuyez sur .

D:>bupdater /pc /g

1. L'écran de mise à jour du BIOS apparaît.

1. Utilisez la touche pour basculer d'un champ à l'autre et les touches de votre clavier pour sélectionner le fichier BIOS et appuyez sur . BIOS Updater vérifie alors le fichier BIOS sélectionné et vous demande de confirmer la mise à jour du BIOS.

1. Sélectionnez Yes (Oui) et appuyez sur . Une fois la mise à jour du BIOS terminée, appuyez sur pour quitter BIOS Updater. Redémarrez votre ordinateur.

N'éteignez pas ou ne réinitialisez pas le système lors de la mise à jour du BIOS pour éviter toute erreur de démarrage !

• Pour les version 1.04 ou ultérieures de BIOS Updater, l'utilitaire quitte automatiquement le mode DOS après la mise à jour du BIOS.
• Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults localisée dans le menu Exit du BIOS.
• Si nécessaire, assurez-vous de reconnecter tous les câbles SATA après la mise à jour du BIOS.

Ce chapitre décrit le contenu du DVD de support et les logiciels accompagnant la carte mère.

Support logiciel

4.1 Installer un système d'exploitation

Cette carte mère supporte Windows® XP / XP 64-bits / Vista / Vista 64-bits / 7/7 64-bits. Installez toujours la dernière version de votre système d'exploitation et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

• Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les procédures décrites ici en guise d'exemple. Reportez-vous à la documentation livrée avec votre système d'exploitation pour des informations détaillées.
• Assurez-vous d'avoir bien installé Windows® XP Service Pack 2 ou ultérieur avant d'installer les pilotes pour une meilleure compatibilité et stabilité.

4.2 Informations sur le DVD de support

Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles, et les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte mère.

Le contenu du DVD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour des informations mises à jour.

4.2.1 Lancer le DVD de support

Placez le DVD de support dans votre lecteur optique pour afficher le menu des pilotes si l'exécution automatique est activée sur votre PC.

Le menu Drivers (Pilotes) affiche les pilotes logiciels. Installez les pilotes nécessaires pour pouvoir utiliser les périphériques. Le menu Make disk (Création de disque) contient les éléments permettant de créer un disque du pilote RAID/AHCI. Le menu Manual (Manuel) contient la liste des manuels d'utilisation. Cliquez sur un élément pour ouvrir le dossier du manuel. Le menu Utilities (Utilitaires) affiche les applications et autres logiciels supportés par la carte mère. Cliquez sur un élément pour l'installer. Le menu Utilities (Utilitaires) affiche les applications et autres logiciels supportés par la carte mère. Cliquez sur l'onglet Contact pour afficher les informations de contact ASUS. Cliquez sur une icône pour afficher les informations liées au DVD de support ou à la carte mère.

Si l'Exécution automatique n'est pas activé sur votre ordinateur, parcourez le contenu du DVD de support pour localiser le fichier ASSETUP.EXE dans le répertoire BIN. Double-cliquez sur ASSETUP.EXE pour lancer le DVD.

4.2.2 Obtenir les manuels des logiciels

Les manuels d'utilisation des logiciels sont inclus dans le DVD de support. Suivez les instructions ci-dessous pour obtenir les manuels nécessaires.

Les manuels sont au format PDF (Portable Document Format). Installez Adobe® Acrobat® Reader à partir du menu Utilities (Utilitaires) avant d'ouvrir un fichier.

1. Cliquez sur l'icône du DVD de support.

Add ASYS Multisoftware Installation Tools ASYS Multisoftware Installation Tools Flashbox HD Audio Drive/Adoption Disk Unlocker Drive/Adoption Add

1. Le contenu du DVD de support apparaît au format graphique. Double-cliquez sur le dossier Manual (Manuel).

Microsoft 8.00%_My4 C:\Users\My4 Desktop Downloads Record Files Windows Documents Maps Pictures Videos Computer Load/Show (L) Load/Show (R) GAMES/Windows NET Framework Win Showers Options ShowMode Movie NET Framework 1.0 items

1. Double-cliquez sur le dossier du manuel que vous souhaitez visualiser.

Les captures d'écran de cette section sont donnés à titre indicatif uniquement. Les manuels contenus dans le DVD de support peuvent varier selon les modèles.

4.3 Informations sur les logiciels

La plupart des applications du DVD de support intègrent un assistant qui vous guidera lors de la procédure d'installation. Reportez-vous au fichier d'aide en ligne ou au fichier Readme (Lisezmoi) accompagnant le logiciel pour plus d'informations.

4.3.1 Al Suite II

Al Suite II est une interface tout-en-un intégrant divers utilitaires ASUS pouvant être exécutés simultanément.

Installer AI Suite II

Pour installer Al Suite II sur votre ordinateur :

1. Placez le DVD de support dans votre lecteur optique. L'onglet d'installation des pilotes apparaît si la fonction d'Exécution automatique a été activée pour votre lecteur optique.
2. Cliquez sur l'onglet Utilitaires, puis cliquez sur Al Suite II.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

Utiliser Al Suite II

Al Suite II démarre automatiquement lors de l'ouverture d'une session Windows®. L'icône Al Suite II apparaît dans la zone de notification de Windows®. Cliquez sur cette icône pour ouvrir la barre des menus d'Al Suite II.

Cliquez sur l'un des boutons pour lancer l'utilitaire désiré, surveiller l'état du système, mettre à jour le BIOS de la carte mère, afficher les informations relatives au système ou personnaliser les paramètres d'AI Suite II.

Auto Tuning Tool Monitor Update System Information Settings Réglages Infos système Mise à jour du BIOS de la carte mère Surveillance du système Sélection d'un utilitaire Raccourci du mode Auto Tuning de TurboV EVO

• Le bouton Auto Tuning n'est disponible que sur les modèles compatibles avec la fonction TurboV EVO.
• Les applications du menu Tool (Outils) varient en fonction du modèle de carte mère.
• Les captures d'écran fournies dans ce manuel sont uniquement données à titre indicatif et peuvent varier en fonction du modèle de carte mère utilisé.

4.3.2 DIGI+ VRM

ASUS DIGI+ VRM vous permet d'ajuster le voltage et la fréquence de modulation du régulateur de tension pour améliorer la stabilité et la fiabilité. Il offre également un champ de régulation du voltage important pour garantir la durée de vie des composants et réduire les pertes d'alimentation.

Après avoir installé Al Suite II depuis le DVD de support de la carte mère, exécutez DIGI+ VRM en cliquant sur Tool > DIGI+ VRM à partir de la barre des menus d'Al Suite II.

Une calibration de ligne de charge élevée permet d'obtenir une tension plus élevée et de meilleurs résultats d'overclocking mais accroît la pression thermique du CPU et du régulateur de tension.

Cette fonction permet d'obtenir un champ d'alimentation plus important pour l'overclocking. Une valeur élevée a pour effet d'accroître la distribution en courant du régulateur de tension.

La modification de la fréquence affecte le temps de réponse transitoire du régulateur de tension et la pression thermique des composants. Une fréquence élevée permet d'obtenir un temps de réponse transitoire plus rapide.

Utilisez un plus grand nombre de phases lorsque la charge du système est élevée afin d'obtenir de meilleures capacités thermiques. Réduisez le nombre de phases lorsque la charge du système est faible pour accroître l'efficacité du régulateur de tension.

Cette fonction permet d'ajuster le courant et les capacités thermiques de chaque phase du régulateur de tension.

• Le niveau de performance varie en fonction des spécifications de votre CPU.
- Ne retirez pas le module thermique. Les conditions thermiques doivent être constamment surveillées.

Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d'ASUS (www.asus.com) pour plus de détails de configuration.

4.3.3 TurboV EVO

ASUS TurboV EVO introduit TurboV un outil puissant permettant d'ajuster manuellement la fréquence du CPU et voltages appropriés ainsi que la fonction Auto Tuning offrant une solution d'overclocking automatique simple et rapide. Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez TurboV EVO en cliquant sur Tool (Outils) > TurboV EVO dans la barre des menus d'AI Suite II.

TurboV

TurboV permet d'overclocker la fréquence BCLK et les voltages du CPU, du contrôleur QPI/DRAM et du bus DRAM sous Windows® sans avoir à redémarrer le système.

Référez-vous à la documentation de votre CPU avant d'ajuster le voltage. Définir un voltage trop élevé peut endommager le CPU de manière irrémédiable et régler un voltage trop faible peut rendre le système instable.

Afin de garantir la stabilité du système, les modifications effectuées avec ASUS TurboV ne sont pas sauvegardées dans le BIOS et ne seront pas reprises au redémarrage du système. Utilisez la fonction Save Profile (Sauvegarde de profil) pour enregistrer vos paramètres d'overclocking personnalisés puis lancez-les manuellement au démarrage de Windows.

Mode Auto Tuning TURBOV EVO Charger un profil Valeurs cibles Valeurs actuelles Cliquez pour afficher/masquer les options avancées Cliquez pour restaurer tous les paramètres de démarrage Manual Mode Auto Tuning Profile BOLK Frequency 100.3 100.3 (MHz) CPU Voltage 1.160 1.196 (V) DDR Voltage 1.5000 1.5000 (V) Macro Settarge Advanced Motor VCCO Voltage 1.05000 1.07000 (V) CPU PLL Voltage 1.83000 1.83000 (V) PCII Voltage 1.05000 1.06000 (V) CHL DATA 0.600 0.600 (V) CHL CTRI 0.600 0.600 (V) CHD DATA 0.600 0.600 (V) OS Default Settings Auto Tuning Tool Monitor Update System Information ASUS CPB CPU Frequency Sauvegarde sous forme de profil 16042 Barres de réglage du voltage P P P P P P Annule les modifications Applique les modifications

Pour des capacités d'overclocking avancées, ajustez d'abord les éléments du BIOS, puis effectuez des réglages plus précis avec TurboV.

Advanced Mode (Mode avancé)

Cliquez d'abord sur More Settings (Plus d'options) puis sur l'onglet Advanced Mode (Mode avancé) pour ajuster les paramètres de voltage avancés.

RÉDUCULT DE GAMERS TurboE EVO Manual Mode Auto Tuning Profile Save Ampfs BCLX Frequency 133 125.6GHz CPU Voltage 1.20100 1.20480 0% QND/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/133A x 27.9°C Mode avancé Valeurs cibles Advanced Mode CPU Rate POE Frequency 166 168 MHz CPU PAI 1.81625 1.81625 0% CH 1.11288 1.11288 0% CH POE 1.14163 1.14163 0% CH 1.11288 1.11288 0% CH POE 1.1386 1.1386 0% Curseurs d'ajustement du voltage Valeurs actuelles Cliquez pour restaurer tous les paramètres de démarrage Annule les modifications Applique les modifications OS Default Settings Refresh Apply Save to BOS Auto Tunes Top Monitor Update Systems Information

CPU Ratio (Ratio du CPU)

Permet d'ajuster manuellement le ratio du processeur.

1. Cliquez d'abord sur More Settings (Plus d'options) puis sur l'onglet CPU Ratio.
2. Cliquez sur le bouton ON (Activer) pour activer cette fonction.

BARRES DE GARBIERS TurboV EVO Manual Mode Auto Tuning Profile Save Profile DCUK Frequency 133 133.0000 CPU Voltage 1.22600 1.22098 (A) QFEDRAB Core Volt 1.20000 1.20098 (A) DRAM Plus Voltage 1.02501 1.00205 (A) More Settings Advanced Mode CPU Rate Barres de réglage 27.0 26.15% OS Default Settings Refresh Apply Save to 9000 Auto Tuning Tool Monitor Update System ASUS Screw CPU CPU Frequency y 36.046 MHz C33.8 x 27.0 Cover & CPU Usage % 0% % 0% % 0% % 0% % 0% % 0% % 0% % 0%

• Définissez l'élément CPU Ratio Setting du BIOS sur [Auto] avant d'utiliser la fonction CPU Ratio sous TurboV. Consultez le chapitre 3 du manuel de votre carte mère pour plus de détails.
• Les barres de la fonction CPU Ratio affichent l'état des coeurs du processeur. Le nombre de coeurs variant en fonction du modèle de votre CPU.

Auto Tuning (Overclocking automatique)

ASUS TurboV EVO intègre deux modes d'overclocking automatique pour garantir une plus grande flexibilité.

• Les résultats d'overclocking varient en fonction du modèle de CPU et de la configuration de votre système.
• Pour éviter les problèmes de surchauffe du système, un système de refroidissement approprié à votre configuration est recommandé.

• Fast Tuning (Overclocking rapide) : pour un overclocking rapide du CPU.
- Extreme Tuning (Overclocking extrême) : pour un overclocking extrême du CPU et de la mémoire.

Utiliser Fast Tuning

1. Cliquez sur l'onglet Auto Tuning puis sur Fast (Rapide) ou Extreme (Extrême).

Turbo EVD Physical Mode Auto Tracking Auto Systems Level Up Auto Click the button for automatically enunciating and replace a total system level up. Auto Systems Level Up! Auto System Level Up! Auto Speed 335.74 2000 x 100% Line Image % % % %

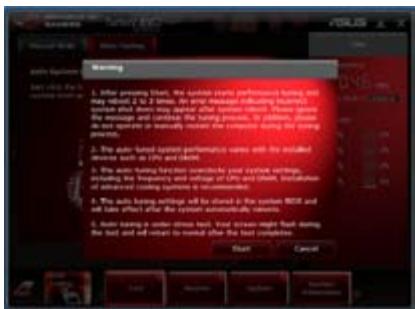

1. Lisez les différents messages d'avertissement et cliquez sur Start (Démarrer) pour lancer le processus d'overclocking automatique.

1. TurboV lance le processus d'overclocking automatique du CPU, enregistre les réglages du BIOS et redémarre le système. À la prochaine ouverture de session Windows, un message apparaîtra pour indiquer que le processus d'overclocking automatique a réussi. Cliquez sur OK pour quitter.

EPU est un outil de gestion de l'alimentation efficace répondant à différent besoins. Cet utilitaire propose différents modes permettant de réaliser des économies d'énergie. Sélectionner Auto fait basculer automatiquement le système d'un mode à un autre en fonction de l'état actuel du système. Vous pouvez également personnaliser chacun des modes en configurant par exemple la fréquence du CPU et du GPU dédié, le voltage vCore, et le contrôle du ventilateur.

Démarrer EPU

Après avoir installé Al Suite II à partir du DVD de support de la carte mère, lancez EPU en cliquant sur Tool (Outils) > EPU dans la barre des menus d'Al Suite II.

Affiche le message ci-dessous si aucun moteur d'économies d'énergie n'a été détecté. EPU Control Panel ASUS CPU Status Sensor Mode High performance Transluitary Performance Convenance Reliability Energy Saved Configurations Mode actuel Les éléments illuminés indiquent qu'ils ont été activés Reduced CO2 Emission 1.000 gm False Started Spare 384/27/2016 10:19 *Affiche le montant de CO2 réduit Present CPU Installation Present the Last Reset Current CPU Power 16-43 Watts Affiche la consommation électrique du CPU Paramètres avancés de chaque mode Affiche les propriétés système de chaque mode Modes de fonctionnement

*• Sélectionnez From EPU Installation (Depuis l'installation de EPU) pour afficher le montant de CO2 réduit depuis l'installation d'EPU.
*• Sélectionnez From the Last Reset (Depuis la dernière réinitialisation) pour afficher le montant de CO2 réduit depuis l'utilisation du bouton Clear (Effacer)
- Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d'ASUS (www.asus.com) pour plus de détails de configuration.

4.3.5 FAN Xpert

Fan Xpert vous permet d'ajuster intelligemment la vitesse des ventilateurs CPU et châssis en fonction de la température ambiante et de la charge du système. La variété de profils pratiques intégrés à cet utilitaire permet un contrôle flexible de la vitesse des ventilateurs et garantir un environnement frais et silencieux.

Lancer FAN Xpert

Après avoir installé Al Suite II à partir du DVD de support de la carte mère, lancez FanXpert en cliquant sur Tool (Outils) >> Fan Xpert dans la barre des menus d'Al Suite II.

Utiliser FAN Xpert

Cliquez sur Fan Name (Nom du ventilateur) pour sélectionner le ventilateur pour lequel tester la vitesse ou cliquez sur Setting (Paramètres) pour sélectionner un mode pré-défini.

Sélection du type de ventilateur Profil de ventilation REPUBLIC OF GAMERS FAN Xpert Fan Name Setting CPU Fan Standard ASUS ⊥ X Cliquez pour afficher en temps réel les informations système détectées par les sondes CPU Fan Speed Test pour CPU Fan speed in different fan power mode. To ensure the system, please test your version CPU temperature. Test Cliquez pour tester les vitesse de ventilation sous différentes configurations Fan Speed Fan Speed 100% 100% 100% 97% 97% 97% 93% 93% 93% 89% 89% 89% 85% 85% 85% 82% 82% 82% 79% 79% 79% 76% 76% 76% 73% 73% 73% 69% 69% 69% 66% 66% 66% 63% 63% 63% 60% 60% 60% 57% 57% 57% 54% 54% 54% 51% 51% 51% 48% 48% 48% 45% 45% 45% 42% 42% 42% 39% 39% 39% 36% 36% 36% 33% 33% 33% 30% 30% 30% 27% 27% 27% 24% 24% 24% 21% 21% 21% 18% 18% 18% 15% 15% 15% 12% 12% 12% 9% 9% 9% 6% 6% 6% 4% 4% 4% 2% 2% 2% 10% 10% 10% Control Apply Application des modifications Annulation des modifications Audio Tuning Tool Monitor Update System Information

Profils de ventilation

• Disable (Désactiver) : sélectionnez pour désactiver la fonction Fan Xpert.
  • Standard : ajuste la vitesse de manière modérée.
• Silent (Silencieux) : diminue la vitesse pour un fonctionnement silencieux.
• Turbo: maximise la vitesse pour atteindre un refroidissement optimal.
• Intelligent : ajuste automatiquement la vitesse du ventilateur en fonction de la température ambiante.
• Stable: fixe la vitesse du ventilateur de CPU pour réduire les nuisances sonores causées par une vitesse de rotation instable. Le ventilateur accélérera sa vitesse lorsque la température dépasse 70°C.
• User (Personnalisé) : modification limitée du profil du ventilateur du CPU.

Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d'ASUS (www.asus.com) pour plus de détails de configuration.

4.3.6 Probe II

Probe II est un utilitaire qui contrôle l'activité des composants cruciaux de l'ordinateur ; il détecte et vous avertit de tout problème survenant sur l'un de ces composants. PC Probe II surveille entre autres la vitesse de rotation des ventilateurs, la température du CPU, et les voltages du système. Grâce à cet utilitaire, vous serez assuré que votre ordinateur fonctionne dans des conditions d'opération saines.

Lancer Probe II

Après avoir installé Al Suite II à partir du DVD de support de la carte mère, lancez Probe II en cliquant sur Tool (Outils) >> Probe II dans la barre des menus d'Al Suite II.

Configurer Probe II

Cliquez sur les onglets Voltage/Temperature/Fan Speed (Voltage/Température/Vitesse des ventilateurs) pour activer les sondes ou ajuster les valeurs seuil des sondes. Cliquez sur l'onglet Preference (Préférences) pour personnaliser certains paramètres de Probe II comme le cycle de détection et l'unité de mesure de la température.

Cliquez pour amicher en temps réel les informations système détectées par les sondes Vccore 0.912 V +12V 12.096 V +5V 5.000 V +3.2V 3.312 V Dram 0.000 V +5V 5.080 V +3.2V 3.312 V Dram 0.000 V +5V 5.080 V +3.2V 3.312 V Dram 0.000 V +5V 5.080 V +3.2V 3.312 V Dram 0.000 V +5V 5,080 V +3.2V 3,312 V Dram 0.000 V +5V 5,080 V Dram 0.000 V +5V 5,080 V Dram 0.000 V +5V 5,080 V Dram 0.000 V +5V 5,080 V Dram 0.000 V +5V 5,080 V Dram 0.000 V +5V,5,080 V Dram 0.000 V +5V,5,080 V Dram 0.000 V +5V,5,080 V Dram 0.000 V +5V,5,080 V Dram 0.000 V +5V,5,080 V Dram 0.000 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,080 L Dram 5,079 L Dram 5,079 L Dram 5,079 L Dram 5,079 L Dram 5,079 L Dram 5,079 L Dram 5,079 L Dram 5,079 L Dram 5,079 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,123 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,122 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,121 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,124 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Dram 5,126 L Enregistre la configuration Charge un profil de configuration Restaure les valeurs seuil par défaut des sondes Applique les modifications

Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d'ASUS (www.asus.com) pour plus de détails de configuration.

4.3.7 Sensor Recorder

Sensor Recorder vous permet de surveiller les changements intervenus dans votre système tels que la température, le voltage et la vitesse de rotation des ventilateurs. Vous pouvez aussi visualiser un historique des événements.

Après avoir installé Al Suite II à partir du DVD de support de la carte mère, lancez Sensor Recorder en cliquant sur Tool (Outils) > Sensor Recorder à partir de la barre des menus d'Al Suite II.

Configurer Sensor Recorder

Cliquez sur l'onglet Voltage/Temperature/Fan Speed et sélectionnez les éléments à surveiller. L'onglet History Record (Historique) permet d'enregistrer les informations obtenues par les sondes de surveillances activées.

SÉLÉCTIONNEZ les sondes de surveillance à activer Faites glisser pour afficher l'état pour une période spécifique Cliquez pour restaurer le mode par défaut Sensor Recorder Vccrs +12V +9V +3.3V Steam POA 0 V 10 V 16 V 5 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 V 0 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 8.6°C Cliquez pour restaurer le mode par défaut Cliquez pour faire un zoom avant/arrière sur l'axe Y Cliquez pour faire un zoom avant/arrière sur l'axe X

Voltage

L'onglet Voltage affiche l'état des différentes tensions du système. Sélectionnez les éléments à surveiller.

RANGE OF SAINING SINIC RACIANCE Voltage Temperature Pain Speed Balance Record Allow power to another 100% change to the spurious voltage. Current: 0 V +120 V -120 V +3.5V +3.5V Speed: 0 V +120 V -120 V +1.5V +1.5V Speed: 0 V +120 V -120 V +1.5V +1.5V Speed: 0 V +120 V -120 V +1.5V +1.5V Speed: 0 V +120 V -120 V +1.5V +1.5V Speed: 0 V

Temperature

L'onglet Temperature affiche l'état des températures du CPU et de la carte mère. Sélectionnez les éléments à surveiller.

L'onglet Fan Speed affiche la vitesse de rotation de chaque ventilateur présent dans le système (CPU, châssis et bloc d'alimentation). Sélectionnez les éléments à surveiller.

COS Net A Channel Net 1 Channel Net 2 Channel Net 3 Primary Net 1 Primary Net 2 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.57% 16.47% 16% control OK Cancel Monitor Modify Systematic Settings

History Record

L'onglet History Record (Historique) permet d'enregistrer les informations obtenues par les sondes de surveillances activées.

Pour utiliser l'option d'enregistrement

1. Sélectionnez d'abord le type de sonde, puis sélectionnez les sondes pour lesquelles vous souhaitez enregistrer les informations.
2. Sélectionnez l'intervalle d'enregistrement et la durée.
3. Cliquez sur Start recording (Démarrer l'enregistrement). Pour arrêter l'enregistrement, cliquez sur Recording (Enregistrement).

Pour éditer l'historique

• Sélectionnez la date pour laquelle vous souhaitez visualiser les informations enregistrées.
• Si vous souhaitez supprimer une entrée de l'historique, cliquez sur l'icône située à côté de la date à effacer.

4.3.8 Ai Charger+

Battery Charging Version 1.1 (BC 1.1), une fonction de chargement via port USB certifiée par le Forum USB-IF (USB Implementers Forum), a été conçue pour permettre un chargement USB plus rapide que les dispositifs USB standards. ISi votre appareil supporte la fonction BC 1.1*, lorsque vous le connectez à votre ordinateur, celui-ci le détecte automatiquement et lance le chargement rapide via USB. La vitesse de chargement peut atteindre une vitesse jusqu'à 3 fois supérieure aux dispositifs USB traditionnels**.

• * Consultez la documentation accompagnant votre périphérique mobile pour vérifier s'il supporte le standard BC 1.1.
  • ** La vitesse de chargement varie en fonction des périphériques USB.
• Assurez-vous de retirer puis de reconnecter votre périphérique USB après l'activation ou la désactivation d'Ai Charger+ pour garantir un chargement normal.

ROG CPU-Z vous permet de surveiller l'état de votre système en temps réel.

Pour exécuter ROG CPU-Z :

1. Double-cliquez sur l'icône CUPID ROG CPU-Z située sur le Bureau.
2. Cliquez sur les onglets pour accéder à différents types d'informations.

CPU-Z CPU Caches Mainboard Memory SPD Graphics About Processor Name Intel Core i5 Code Name Sandy Bridge Brand ID Package Socket 1155 LGA Technology 32 nm Core Voltage 0.968 V Specification Intel(R) Core(TM) i5-2300 CPU @ 2.80GHz (ES) Family 6 Model A Stepping 6 Ext. Family 6 Ext. Model 2A Revision D1 Instructions MMX, SSE (1, 2, 3, 3S, 4.1, 4.2), EM64T, VT-x, AES, AVX Clocks (Core #0) Caches Core Speed 1605.3 MHz L1 Data 4 x 32 KBytes 8-way Multiplier x 16.0 ( 16 - 28 ) Bus Speed 100.3 MHz L1 Inst. Rated FSB Level 2 4 x 256 KBytes 8-way Level 3 6 MBytes 12-way Selection Processor #1 Cores 4 Threads 4 Validate OK Version 1.56

Cliquez sur l'icône REPUBLIC OF GAMERS pour visiter le site Web ROG officiel sur http://rog.asus.com/.

4.3.10 MemTweaklt

MemTweaklt permet de régler le minutage des modules mémoire isntallés sur la carte mère afin d'accroître les performances du système.

Pour lancer MemTweaklt :

1. Double-cliquez sur l'icône MemTweaklt située sur le Bureau.

1. Sélectionnez une valeur à partir des menus déroulants situés à côté de chaque type de minutage.
2. Cliquez sur Apply (Appliquer) pour appliquer les modifications. Le champ DRAM Efficiency Score en haut de l'écran indique le score reflétant l'efficaité de vos réglages.
3. Cliquez sur OK pour quitter cette page.

Une mauvaise configuration des minutages mémoire peut rendre le système instable. Si nécessaire, redémarrez le système.

Cliquez sur l'onglet About (À propos) pour afficher les informations relatives au logiciel. Cliquez sur l'icône REPUBLIC OF GAMERS pour visiter le site ROG officiel sur http://rog.asus.com/.

CPUID Republic of GAMERS

4.3.11 ROG Connect

ROG Connect permet de surveiller et de configurer votre système depuis un autre ordinateur.

Configurer la connexion USB entre votre ordinateur local et l'ordinateur distant

• Installez ROG Connect sur l'ordinateur distant à partir du DVD de support avant d'utiliser la fonction ROG Connect.

• ROG Connect doit être utilisé avec ROG Connect Plus pour pouvoir profiter de toutes les fonctionnalités. Installez ROG Connect Plus sur votre ordinateur local à partir du DVD de support avant d'utiliser ROG Connect.

• Reliez à l'aide du câble ROG Connect fourni votre système à un autre ordinateur.

• Appuyez sur le bouton ROG Connect.

• Double-cliquez sur le raccourci RC Tweaklt du bureau de l'ordinateur distant pour activer la fonction.

Utilisez les curseurs et les boutons pour surveiller et de configurer votre système.

RC TweakII CPU Ratio: 26 (A) BCLK: 133.0 (MHz) PCIE: 100.0 (MHz) CPU: 1.22500 (V) CPI: 1.20000 (V) DRAM: 1.60325 (V) Apply Cancel Profile Display Setting Voltage Temperature Fan Speed Frequency CPU: 1.25700 (V) CPI: 1.18400 (V) DRAM: 1.60100 (V) CPU PLL: 1.81200 (V) IOH: 1.11100 (V) IOH PCE: 1.50000 (V) IOH: 1.11100 (V) REPUBLIC OF GAMERS Function Refresh My Favorite Setting 1.04.10

Cliquez sur Function (Fonction) pour afficher plus d'options.

RC Poster RC Remote RC Diagram GPU Tweakit 1.04.10

RC Poster

RC Poster affiche les informations détaillées et récupérées lors du POST. Vous pouvez choisir entre deux modes d'affichage : String (Chaîne) et Code.

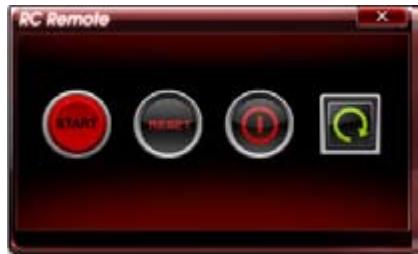

RC Remote permet d'accéder à votre ordinateur local via le câble ROG Connect.

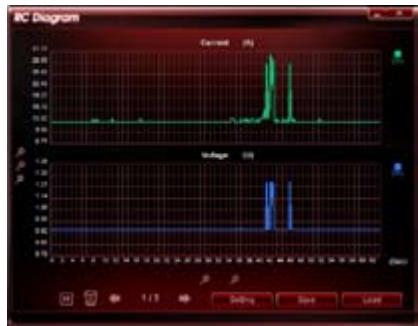

RC Diagram permet de surveiller et d'enregistrer l'état du système.

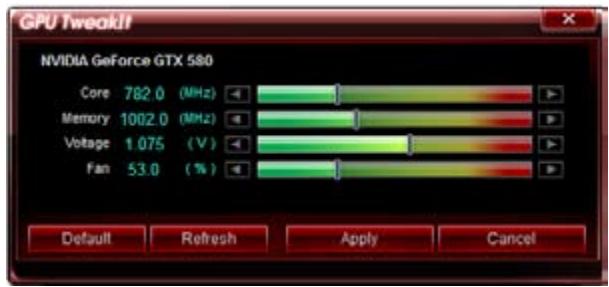

GPU Tweaklt permet de contrôler et de surveiller la puce graphique (GPU) de l'ordinateur local. Utilisez les curseurs disponibles pour ajuster les valeurs puis cliquez sur Apply (Appliquer) pour enregistrer les modifications.

GPU Tweek!! NVIDIA GeForce GTX 580 Core 782.0 (MHz) Memory 1002.0 (MHz) Voltage 1.075 (V) Fan 53.0 (%) Default Refresh Apply Cancel

4.3.12 Configurations audio

Le CODEC audio Realtek ^® offre des capacités audio sur 8-canaux pour offrir des sensations audio ultimes sur votre PC. Le logiciel propose une fonction de détection des ports audio, le support de la Sortie S/PDIF et des possibilités d'interruption. Le codec comporte également la technologie propriétaire Realtek ^® UAJ ^® (Universal Audio Jack) pour tous les ports audio, éliminant ainsi les erreurs de connexion des câbles et apportant aux utilisateurs la facilité du Plug-and-Play.

Suivez l'assistant d'installation pour installer le pilote Audio Realtek® sur le DVD de support.

Si le logiciel audio Realtek est correctement installé, vous trouverez l'icône du Gestionnaire Audio HD Realtek dans la barre des tâches. Dans la barre des tâches, double-cliquez sur l'icône pour afficher le Gestionnaire Audio HD Realtek.

Realtek HD Audio Manager

A. Gestionnaire Audio HD Realtek pour Windows Vista™/7

Options de Configuration Fenêtre des paramètres de contrôle Bouton de sélection du périphérique audio par défaut Bouton Réduire Bouton Quitter Main Volume Default Format Description Analog Back Format Front Format Digital Bouton Informations Paramètres avancés Paramètres de connecteur Statut du connecteur analogique et numérique Bouton Informations

B. Gestionnaire audio HD Realtek pour Windows XP™

ASUS Options de Configuration Sound Effect Mixer Audio VD Microphone 3D Audio Demo Environment Auditorium Kanaoke Bouton Quitter Fenêtre des paramètres de contrôle Equalizer Pop DVI Club Rock Pop Bouton Réduire Bouton Informations

Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d'ASUS (www.asus.com) pour plus de détails de configuration.

4.4 Configurations RAID

Cette carte mère supporte la solution RAID suivante :

• Intel® Rapid Storage Technology : RAID 0, RAID 1, RAID 10 et RAID 5.

• Vous devrez installer Windows® XP Service Pack 3 ou une version ultérieure avant de pouvoir utiliser des disques durs Serial ATA. La fonction RAID SATA n'est disponible que si vous utilisez Windows® XP SP3 ou une version ultérieure.
• En raison de certaines limitations de Windows® XP / Vista, un volume RAID dont la capacité totale excède 2To ne peut pas être défini comme disque de données. Un volume RAID excédant 2To ne peut être défini que comme disque de données.
• Si vous souhaitez installer un système d'exploitation sur un disque dur faisant parti d'un volume RAID, vous devrez créer un disque du pilote RAID et charger le pilote lors de l'installation du système d'exploitation. Référez-vous à la section 4.6 Créer un disque du pilote RAID pour plus de détails.

4.4.1 Définitions RAID

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion du volume RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques.

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

4.4.2 Installer des disques durs Serial ATA (SATA)

Cette carte mère supporte des disques durs SATA. Pour de meilleures performances, installez des disques durs identiques avec la même capacité et du même modèle.

Pour installer des disques durs SATA pour une configuration RAID :

1. Installez les disques SATA dans les baies du châssis.
2. Connectez les câbles SATA.
3. Connectez le câble d'alimentation SATA au connecteur d'alimentation de chaque disque dur.

4.4.3 Définir l'élément RAID dans le BIOS

Vous devez définir l'élément RAID dans le BIOS avant de créer un volume RAID avec des disques durs SATA. Pour ce faire :

1. Démarrez l'ordinateur et appuyez sur lors du POST pour accéder au BIOS.
2. Dans le mode Advanced du BIOS UEFI, sélectionnez SATA Configuration puis appuyez sur .
3. Réglez l'élément SATA Mode sur [RAID].
4. Enregistrez vos modifications et quittez le BIOS.

Reportez-vous au Chapitre 3 pour plus de détails sur le BIOS.

En raison de certaines limitations du chipset, lorsque l'un des ports SATA en réglé en mode RAID, tous les autres ports SATA fonctionneront sous ce mode.

4.4.4 Utilitaire Intel® Rapid Storage Technology Option ROM

Pour accéder à l'utilitaire Intel® Rapid Storage Technology Option ROM :

1. Allumez l'ordinateur.
2. Au POST, appuyez sur pour afficher le menu principal de l'utilitaire.

Les touches de navigation au bas de l'écran vous permettent de vous déplacer entre les menus et de sélectionner les options de ces derniers.

Les écrans RAID du BIOS de cette section sont présentés en guise d'illustrations, et peuvent différer de ceux que vous avez à l'écran.

L'utilitaire supporte un maximum de quatre disques durs en configuration RAID.

Créer un volume RAID

Pour créer un volume RAID :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. CREATE RAID VOLUME, puis appuyez sur . L'écran suivant apparaît.

1. Saisissez un nom pour le volume RAID puis appuyez sur .
2. Quand l'élément RAID Level est surligné, appuyez sur les flèches haut/bas pour sélectionner un type de configuration RAID, puis appuyez sur .
3. Quand l'élément Disks est surligné, appuyez sur pour sélectionner les disques durs à configurer en volume RAID. La fenêtre SELECT DISKS apparaît.

1. Utilisez les flèches haut-bas pour mettre un disque en surbrillance, puis appuyez sur pour le sélectionner. Un petit triangle distinguera ce disque. Appuyez sur pour terminer votre sélection.
2. Utilisez les flèches haut/bas pour sélectionner la taille des segments de l'ensemble RAID (RAID 0, 10 et 5 uniquement), puis appuyez sur . Les valeurs s'échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 128 Ko. Valeurs standards :
   RAID 0 : 128Ko
   RAID 10 : 64Ko
   RAID 5 : 64Ko

Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

1. Quand l'élément Capacity est surligné, saisissez la taille désirée du volume RAID, puis appuyez sur . La valeur par défaut indique la capacité maximale autorisée.

2. Appuyez sur quand l'élément CREATE VOLUME est surligné. Le message d'avertissement suivant apparaît.

1. Appuyez sur pour créer le volume RAID et retourner au menu principal, ou sur pour retourner au menu CREATE VOLUME.

Vous ne pourrez pas restaurer les données après avoir supprimer un volume RAID.

Assurez-vous d'avoir sauvegarder vos données importantes avant de supprimer un volume RAID.

Pour supprimer un volume RAID :

1. À partir du menu principal de l'utilitaire, sélectionnez 2. Delete RAID Volume et appuyez sur . L'écran ci-dessous apparaît.

1. Utilisez les flèches haut-bas pour sélectionner le volume RAID à supprimer, puis appuyez sur . Le message d'avertissement suivant apparaît.

1. Appuyez sur pour supprimer le volume RAID et retourner au menu principal, ou sur pour retourner au menu DELETE VOLUME.

Quitter l'utilitaire Intel® Rapid Storage Technology Option ROM

Pour quitter l'utilitaire :

1. À partir du menu principal de l'utilitaire, sélectionnez 5. Exit, et appuyez sur . Le message d'avertissement suivant apparaît.

1. Appuyez sur pour quitter l'utilitaire ou sur pour retourner au menu principal.

Technologie Intel® Smart Response

La technologie Intel® Smart Response booste les performances globales du système. Cette technologie utilise un disque dur SSD installé (espace disque de 18.6Go minimum requis) comme mémoire cache pour les opérations les plus fréquemment exécutées, pour accélérer les interactions entre le disque dur et la mémoire principale. Les principaux avantages de cette technologie sont des temps d'accès au disque dur accrus et des temps de chargement réduits ainsi qu'une utilisation de l'espace de stockage optimisée. La consommation électrique est aussi réduite de par la diminution des rotations inutiles de la tête de lecture.

• La technologie Intel® Smart Response n'est compatible qu'avec Windows® 7 / Vista.
- La technologie Intel® Smart Response est prise en charge par la seconde génération de processeurs Intel® Core™.
- Un système d'exploitation doit être installé sur un disque dur pour utiliser Intel® Smart Response. Le SSD est utilisé par la mise en mémoire cache.
- Avant d'utiliser la fonction Intel® Smart Response, réglez l'élément SATA Mode du BIOS sur [RAID Mode]. Consultez la section SATA Configuration du chapitre 2 pour plus de détails.

Pour installer la technologie Intel® Smart Response :

1. Placez le DVD de support dans votre lecteur optique. L'onglet d'installation des pilotes apparaît si l(Exécution automatique a été activée sur votre ordinateur.
2. Dans l'onglet des pilotes, cliquez sur Intel Rapid Storage Technology Driver.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

Pour utiliser la technologie Smart Response :

1. Cliquez sur Accelerate (Accélérer) pour ouvrir le menu de configuration de la technologie Smart Response.

1. a. Sélectionnez le disque SSD à utiliser pour améliorer les performances de stockage de votre système.
   b. Sélectionnez la taille de mémoire cache allouée.
   c. Sélectionnez un disque dur (HDD) à accélérer.
   d. Enhanced mode : écriture simultannée sur le disque dur (HDD) et le disque SSD.

Maximized mode : écriture sur le disque SSD dans un premier temps, puis écriture sur le disque dur (HDD) ultérieurement.

1. Sélectionnez Disable Acceleration (Désactiver l'accélération) pour désactiver cette fonction, ou Change Mode (Chager de mode) pour permuter de mode de fonctionnement.

• Seuls les ports SATA internes Intel supportent la technologie Intel® Smart Response.
• Pour utiliser la technologie Intel® Smart Response, vous devez disposer d'un disque de stockage de type SSD (avec un espace de stockage supérieur à 18.6Go) et un disque dur traditionnel (HDD).
• La taille de mémoire cache maximum est de 64Go. Si le lecteur SSD excède 64Go, l'espace libre restant peut être utilisé comme espace de stockage normal.
• Assurez-vous de désactiver la fonction d'accélération de la technologie Intel® Smart Response sous le système d'exploitation dans les cas de figure suivants :

– Déconnexion ou remplacement du SSD
- Mise à jour du pilote IRST dans sa version 10.5 (ou ultérieure)
- Mise à jour du BIOS

- Si vous souhaitez restaurer le système d'exploitation, sélectionnez l'option Disable Acceleration (Désactiver l'accélération) ou l'élément Acceleration Options du BIOS pour désactiver cette fonction.

- Le niveau de performance de la technologie Intel® Smart Response varie en fonction du disque SSD installé.

4.5 Créer un disque du pilote RAID

Une disquette contenant le pilote RAID est nécessaire lors de l'installation de Windows® sur un disque dur qui appartient à un volume RAID.

• Cette carte mère n'intégrant pas de connecteur pour lecteur de disquettes, utilisez un lecteur de disquettes USB pour créer un disque du pilote RAID.
• En raison de certaines limitations de Windows® XP, il se peut que le système d'exploitation puisse ne pas détecter le lecteur de disquettes USB. Pour résoudre ce problème, référez-vous à la section 4.5.4 Utiliser un lecteur de disquettes USB.

4.5.1 Créer un disque du pilote RAID sans accéder à l'OS

Pour créer une disquette du pilote RAID sans accéder à l'OS :

1. Démarrez votre ordinateur.
2. Appuyez sur lors du POST pour accéder au BIOS.
3. Configurez le lecteur optique comme périphérique de démarrage primaire.
4. Insérez le DVD de support dans le lecteur optique.
5. Sauvegardez les changements et quittez le BIOS.
6. Lorsque le menu Make Disk apparaît, appuyez sur <1> pour créer un disque du pilote RAID.
7. Insérez une disquette formatée dans le lecteur de disquettes USB, puis appuyez sur .
8. Suivez les instructions apparaissant à l'écran pour achever la procédure.

4.5.2 Créer un disque du pilote RAID sous Windows®

Pour créer une disquette du pilote RAID sous Windows® :

1. Démarrez Windows®.
2. Connectez le lecteur de disquettes USB et insérez-y une disquette vierge.
3. Placez le DVD de support de la carte mère dans le lecteur optique.
4. Allez dans le menu Make Disk, puis cliquez sur Intel AHCI/RAID Driver Disk pour créer un disque du pilote RAID.
5. Sélectionnez le lecteur de disquettes comme disque de destination.
6. Suivez les instructions apparaissant à l'écran pour achever la procédure.

Protégez le disque en écriture pour éviter une éventuelle infection par virus.

4.5.3 Installer le pilote RAID lors de l'installation de Windows®

Pour installer le pilote RAID sous Windows® XP :

1. Lors de l'installation du système d'exploitation, le système vous demande de presser la touche F6 pour installer un pilote SCSI ou RAID tiers.
2. Appuyez sur puis insérez la disquette contenant le pilote RAID dans le lecteur de disquettes USB.
3. Lorsqu'il vous est demandé de sélectionné l'adaptateur SCSI à installer, assurez-vous de sélectionner le pilote RAID approprié à votre système d'exploitation.
4. Suivez les instructions apparaissant à l'écran pour achever la procédure.

Pour installer le pilote RAID sous Windows® Vista (ou version ultérieure) :

1. Lors de l'installation du système d'exploitation, cliquez sur Load Driver (Charger le pilote) pour sélectionner le périphérique contenant le pilote RAID.
2. Insérez/connectez le DVD de support/le périphérique de stockage USB contenant le pilote RAID dans un lecteur optique/port USB, puis cliquez sur Browse (Parcourir).
3. Cliquez sur le nom du périphérique contenant le pilote RAID, puis allez dans Drivers (Pilotes) > RAID, et sélectionnez le pilote RAID approprié à votre système d'exploitation. Cliquez sur OK.
4. Suivez les instructions apparaissant à l'écran pour achever la procédure.

Avant de charger le pilote RAID à partir d'un périphérique de stockage USB amovible, vous devez utiliser un autre ordinateur pour copier le pilote RAID contenu sur le DVD de support vers le périphérique de stockage USB.

4.5.4 Utiliser un lecteur de disquettes USB

En raison de certaines limitations du système d'exploitation, Windows® XP peut ne pas détecter le lecteur de disquettes USB lors de l'installation du pilote RAID à partir d'une disquette à l'installation du système d'exploitation.

Pour résoudre ce problème, ajoutez l'identifiant du fabricant (VID) et du lecteur de disquettes (PID) USB contenant le pilote RAID. Pour ce faire, suivez les étapes ci-dessous :

1. Connectez le lecteur de disquettes USB contenant le pilote RAID à un autre ordinateur.

2. Faites un clic droit sur l'icône Poste de travail localisée dans le Bureau de Windows® ou dans le menu démarrer, puis cliquez sur Gérer.

1. Sélectionnez Gestionnaire de périphériques. Dans l'arborescence Contrôleurs de bus USB, faites un clic droit sur Lecteur de disquettes USB xxxxxx, puis cliquez sur Propriétés.

Le nom du lecteur de disquettes USB peut varier selon les fabricants.

Computer Management File Action Window Help Compute Management Tools Store Tools Store Name Share Policy Set of Layers and Groups Device Manager Automotive Storage Data Set Agreements Data Management Services and Applications Drive Service Auto (CDM LP) Proposition Brand, other and generic commands Software Manager External Interface commands Properties Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Specialty Control Panel 10.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.

1. Cliquez sur l'onglet Détails. Les numéros d'identifications du fabricant (VID) ou du matériel (PID) apparaissent dans le menu déroulant.

Mitsumi USD Floppy Properties General Down Details Mitsumi USD Floppy Device Instance Id USB VID_03E EGRID_8901 NLS6DABE7UR2

1. Parcourez le contenu de la disquette contenant le pilote RAID pour localiser le fichier txtsetup.oem.
2. Double-cliquez sur le fichier. Une fenêtre apparaît, vous permettant de sélectionner le programme avec lequel vous souhaitez ouvrir le fichier "oem".

1. Sélectionnez Bloc-notes.

1. Localisez les sections [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] et [HardwareIds.scsi.iaStor_DesktopWorkstationServer] du fichier txtsetup.oem.
2. Tapez la ligne suivante en dessous de ces deux sections : id = "USB\VID_xxxx&PID_xxxx", "usbstor"

[HardwareIds.scsi.iaAHCI_DesktopWorkstationServer]
id="PCI\VEN 8086&DEV 1C02&CC 0106","iaStor"
id="USB\VID_03EE&PID_6901", "usbstor"

[HardwareIds.scsi.iaStor_DesktopWorkstationServer]
id="PCI\VEN 8086&DEV 2822&CC 0104","iaStor"
id="USB\VID_03EE&PID_6901", "usbstor"

Tapez la même ligne sous chaque section.

Les identifiants de fabricant et de produit varient selon les modèles de lecteur de disquettes USB.

1. Enregistrez les modifications et quittez.

Ce chapitre décrit comment installer et configurer plusieurs cartes graphiques en configuration ATI ^ CrossFireX ^TM et NVIDIA ^ SLI ^TM .

Support des

La carte mère supporte la technologie ATI® CrossFireX™ qui vous permet d'installer des cartes graphiques multi-GPU (Graphics Processing Unit). Veuillez suivre les procédures d'installation de cette section.

5.1.1 Pré-requis système

• En mode CrossFireX™, vous devez posséder deux cartes graphiques CrossFireX™ identiques ou une carte graphique CrossFireX™ intégrant deux GPU et certifiées par ATI®.
  • Assurez-vous que le pilote de vos cartes graphiques supporte la technologie ATI CrossFireX™. Téléchargez les derniers pilotes sur le site Web d'AMD (www.amd.com).
  • Assurez-vous que le bloc d'alimentation peut fournir la quantité minimale d'énergie requise par le système. Voir page 2-40 pour plus de détails.

• Il est recommandé d'installer des ventilateurs châssis additionnels pour garantir un environnement thermique optimal.
• Visitez le site Web d'ATI (http://game.amd.com) pour obtenir la liste des cartes grapiques et des applications 3D supportées

5.1.2 Avant de commencer

Avant de pouvoir utiliser la technologie ATI CrossFireX™, vous devrez désinstaller tous les pilotes d'affichage actuels avant d'installer des cartes graphiques ATI CrossFireX™ sur votre système.

Pour désinstaller les pilotes d'affichage actuels :

1. Fermez toutes les applications en cours d'exécution.
2. Pour Windows XP, cliquez sur Panneau de configuration > Ajout/Suppression de programmes.
   Pour Windows Vista/7, cliquez sur Panneau de configuration > Programmes et fonctionnalités.
3. Sélectionnez le(s) pilote(s) d'affichage actuel(s).
4. Pour Windows XP, sélectionnez Supprimer. Pour Windows Vista/7, sélectionnez Désinstaller.
5. Redémarrez votre ordinateur.

5.1.3

Installer deux cartes graphiques CrossFireX™

La carte mère illustrée dans ce chapitre sert uniquement à illustré les instructions d'installation et de configuration et peut ne pas correspondre au modèle de carte mère que vous utilisez.

1. Préparez deux cartes graphiques CrossFireX™.
2. Insérez les deux cartes graphiques dans les slots PCIEX16. Si votre carte mère possède plus de deux slots PCIEX16, référez-vous au Chapitre 2 pour localiser les slots PCIEX16 recommandés pour l'installation de plusieurs cartes graphiques.

1. Assurez-vous que les cartes sont bien installées sur leur slot.

2. Alignez et insérez fermement le connecteur pont CrossFireX™ sur les connecteurs dorés de chaque carte graphique.

insérez fermement le ur pont CrossFireX™ sur ecteurs dorés de chaque hique. Pont CrossFireX™ (inclus avec la carte graphique) Connecteurs dorés

1. Connectez une source d'alimentation auxiliaire du bloc d'alimentation à chaque carte graphique.

2. Connectez un câble VGA ou DVI à l'une des cartes graphiques.

5.1.4 Installer les pilotes

Reportez-vous à la documentation fournie dans la boîte de votre carte graphique pour installer les pilotes.

Assurez-vous que le pilote de vos cartes graphiques supporte la technologie ATI® CrossFireX™. Téléchargez les derniers pilotes sur le site Web d'AMD (www.amd.com).

5.1.5 Activer la technologie ATI® CrossFireX™

Après avoir installé vos cartes graphiques et les pilotes, activez la fonction CrossFireX™ via l'utilitaire ATI Catalyst™ Control Center sous Windows.

Démarrer ATI Catalyst Control Center

Pour démarrer ATI Catalyst Control Center

1. Faites un clic droit dans le bureau de Windows® et sélectionnez Catalyst(TM) Control Center. Vous pouvez aussi faire un clic droit sur l'icône ATI située dans la zone de notification de Windows et sélectionner Catalyst Control Center.

Catalyst(TM) Control Center View Sort By Refresh Paste Paste Shortcut New Personalize

3:20 PM

1. L'assistant de configuration de Catalyst Control Center apparaît lorsque le système détecte la présence de plusieurs cartes graphiques. Cliquez sur Go pour accéder à la fenêtre des paramètres avancés de l'utilitaire Catalyst Control Center.

1. Dans la fenêtre principale de Catalyst Control Center, cliquez sur Graphics Settings (Paramètres d'affichage) > CrossFireX™ > Configure (Configurer).
2. Dans la liste des adaptateurs graphiques, sélectionnez la carte graphique à utiliser comme périphérique d'affichage.
3. Sélectionnez Enable CrossFireX™ (Activer CrossFireX™).

Oracle Control Camera Microsoft Windows Microsoft Office Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams

5.2 Technologie NVIDIA® SLI™

La carte mère supporte la technologie NVIDIA® SLITM (Scalable Link Interface) qui vous permet d'installer plusieurs cartes graphiques. Suivez les procédures d'installation décrites dans cette section.

5.2.1 Pré-requis système

• En mode SLI, vous devez posséder deux cartes graphiques compatibles SLI, identiques et certifiées NVIDIA®.
• Vérifiez que le pilote de votre carte graphique supporte la technologie SLI de NVIDIA. Téléchargez les derniers pilotes depuis le site Internet de NVIDIA (www.nvidia.com).
• Vérifiez que votre alimentation soit capable de délivrer la quantité de courant minimale requise par le système. Voir Chapitre 2 pour plus de détails.

• Il est recommandé d'installer un ventilateur châssis supplémentaire pour assurer un meilleur environnement thermique.
• Visitez le site Web officiel de NVIDIA (http://www.nzone.com) pour la dernière liste des cartes graphiques copatibles et applications 3D supportées.

5.2.2 Installer deux cartes graphiques SLI

La carte mère illustrée dans ce chapitre sert uniquement à illustré les instructions d'installation et de configuration et peut ne pas correspondre au modèle de carte mère que vous utilisez.

1. Préparez deux cartes graphiques compatibles avec la technologie SLI.
2. Insérez les deux cartes dans les slots PCIEX16. Si votre carte mère possède plus de deux slots PCIEX16, reportez-vous au Chapitre 2 de ce manuel afin de localiser les slots PCIEX16 recommandés pour l'installation de multiples cartes graphiques.

1. Assurez-vous que les carte sont bien engagées dans leur slot.

2. Alignez et insérez le connecteur pont SLI sur les connecteurs dorés de chaque carte graphique. Assurez-vous que le connecteur est bien en place.

3. Connectez une source d'alimentation auxiliaire du bloc d'alimentation à chaque carte graphique.

4. Connectez un câble VGA ou DVI à la carte graphique.

Pont SLI Connecteurs dorés

5.2.3 Installer les pilotes

Reportez-vous à la documentation livrée avec vos cartes graphiques afin d'installer leurs pilotes.

Assurez-vous que le pilote de votre carte graphique PCI Express supporte la technologie NVIDIA SLI. Téléchargez le dernier pilote sur le site Web de NVIDIA (www.nvidia.com).

5.2.4 Activer la technologie NVIDIA® SLI™

Après avoir installé vos cartes graphiques et leurs pilotes, activez la fonction SLI dans le Panneau de configuration NVIDIA® de Windows® Vista™/7™.

Lancer le Panneau de configuration NVIDIA

Vous pouvez démarrer l'utilitaire NVIDIA via l'une des méthodes suivantes :

A. Faites un clic droit dans le bureau de Windows® et sélectionnez Panneau de configuration NVIDIA. La fenêtre du Panneau de configuration NVIDIA apparaît. (Voir Étape B5).

View Sort By Refresh Paste Paste Shortcut NVIDIA Control Panel New Personalize

B1. Si le Panneau de configuration ne s'affiche pas (A), sélectionnez Personnaliser.

View Sort By Refresh Paste Paste Shortcut Undo Copy Ctrl+Z New Personalize

B2. Dans la fenêtre Personnalisation, sélectionnez Paramètres d'affichage.

B3. Dans la boîte de dialogue Paramètres d'affichage, cliquez sur Paramètres avancés.

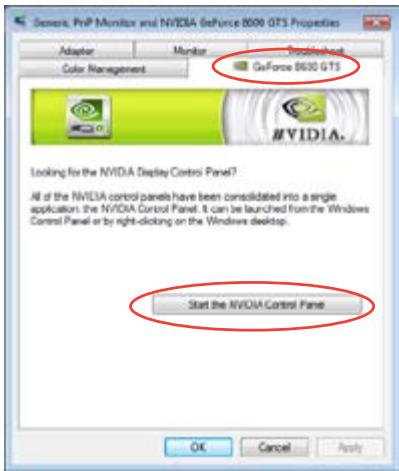

B4. Sélectionnez l'onglet NVIDIA GeForce, puis cliquez sur Ouvrir le panneau de configuration NVIDIA.

B5. La fenêtre du Panneau de configuration NVIDIA apparaît.

Dans la fenêtre du Panneau de configuration NVIDIA, sélectionnez Régler la configuration SLI. Cliquez sur Activer la technologie SLI et sélectionnez l'affichage à utiliser pour le rendu de contenu SLI. Une fois terminé, cliquez sur Appliquer.

LucidLogix® Virtu™ est une technologie de virtualisation de GPU permettant d'estomper la ligne de démarcation entre le GPU embarqué sur la carte mère et le GPU externes pour obtenir des performances graphiques accrues. Cette technologie de virtualisation de GPU assigne dynamiquement les tâches aux ressources graphiques disponibles les plus performantes en fonction des paramètres d'alimentation, des performances et de la charge du système. Cette technologie permet d'utiliser pleinement les capacités uniques des fonctions multimédia avancées de la plate-forme Sandy Bridge en plus des performances de rendu 3D fournies par les cartes graphiques installées. Pour les utilisateurs à besoins divers, la technologie de virtualisation de GPU LucidLogix® Virtu offre une plus grande flexibilité et efficacité.

LucidLogix® Virtu™ n'est compatible qu'avec Windows® 7.
- La fonctionnalité Intel® Quick Sync Video est prise en charge par la seconde génération de processeurs Intel® Core™.
- L'option de multi-affichage via iGPU doit être activée dans le BIOS avant d'installer LucidLogix® Virtu™.
• GPU compatibles : NVIDIA® GF4xx/ 5xx series & AMD® HD5xxx/ 6xxx.

5.3.1 Installation du matériel

Pour installer LucidLogix® Virtu™ :

1. Placez le DVD de support dans votre lecteur optique. L'onglet d'installation des pilotes apparaît si la fonction d'Exécution automatique est activée sur votre ordinateur.
2. Cliquez sur l'élément LucidLogix® Virtu™.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

i-Mode (sortie vidéo sur GPU Sandy Bridge)

d-Mode (sortie vidéo sur carte graphique)

i-Mode

Pour utiliser la solution Lucid Virtu en i-Mode, votre périphérique d'affichage externe doit être constamment connecté à l'une des sorties vidéo de la carte mère.

iMode n'est disponible que sur une sélection de modèles.

d-Mode (recommandé)

Pour utiliser la solution Lucid Virtu en d-Mode, votre périphérique d'affichage doit être connecté à l'une des sorties vidéo de la carte graphique installée sur la carte mère.

Assurez-vous de régler l'élément Initial Graphic Adaptor du BIOS sur PCIE ou PCIE/ PCI pour activer le support du d-Mode.

Les options i-Mode et d-Mode permettent toutes deux de profiter pleinement des performances offertes par la puce Intel® Sandy Bridge et le processeur graphique de votre carte graphique. d-Mode est particulièrement approprié aux joueurs souhaitant améliorer les performances graphiques 3D de leur système.

5.3.2 Configuration du logiciel

Après avoir installé Lucid Virtu à partir de DVD de support accompagnant votre carte mère, une icône Lucid Virtu apparaît dans la zone de notification.

Pour activer la fonction Lucid Virtu :

1. Faites un clic droit sur l'icône Lucid Virtu de la zone de notification et sélectionnez Enable Virtu (Activer Virtu).

1. La solution Lucid Virtu est activée.

La solution Lucid Virtu est automatiquement activée au démarrage du système. Sélectionnez l'option Remove from system tray (Retirer de la barre d'état), si vous ne souhaitez plus utiliser Lucid Virtu.

Pour ouvrir le panneau de contrôle :

1. Faites un clic droit sur l'icône Lucid Virtu de la zone de notification et sélectionnez Open control panel (Ouvrir le panneau de contrôle).
2. Dans l'onglet Main (Général), vous pouvez consulter l'état de la fonction Lucid Virtu et personnaliser certains paramètres.

Mode d'affichage actuel : i-mode (bleu) ou d-Mode (vert) Virtu Control Panel Main Games About VIRTU On Processor Graphics Discrete Lucid In Game Icon Show to a line Show in system tray Restore To Defaults Performance optimization Quality Performance VIRTU GREEN . GPU . Virtualization by Lucid MotherBoard ASUSTeK Computer INC., Maximus IV GENE-Z Curseur d'optimisation des performances Sélection du type d'affichage de l'icône Lucid lors de l'exécution d'un jeu.
