ROG Strix Z370-H Gaming - Carte mère ASUS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chipset Intel Z370, Socket LGA 1151, ATX
Processeurs compatibles	Processeurs Intel Core de 8ème génération
RAM	4 x DIMM, jusqu'à 64 Go, DDR4 4000 MHz (OC)
Slots d'extension	2 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
Stockage	6 x SATA 6 Gb/s, 2 x M.2
Connectivité réseau	LAN 1 Gb Ethernet, support Wi-Fi optionnel
Audio	ROG SupremeFX S1220A, 8 canaux
Utilisation	Idéale pour les jeux vidéo et les stations de travail
Maintenance	Vérification régulière des mises à jour du BIOS et des pilotes
Sécurité	Protection contre les surcharges, sécurisation du BIOS
Informations générales	Compatible avec les systèmes d'exploitation Windows 10 et Linux

FOIRE AUX QUESTIONS - ROG Strix Z370-H Gaming ASUS

Comment installer les drivers pour la carte mère ASUS ROG Strix Z370-H Gaming ?

Vous pouvez installer les drivers en téléchargeant le dernier package de drivers depuis le site officiel d'ASUS. Une fois téléchargé, exécutez le fichier et suivez les instructions à l'écran.

Quels types de mémoire RAM sont compatibles avec la carte mère ASUS ROG Strix Z370-H Gaming ?

La carte mère ASUS ROG Strix Z370-H Gaming est compatible avec la mémoire DDR4, avec des vitesses allant jusqu'à 4000 MHz (OC) et prend en charge jusqu'à 64 Go de RAM.

Comment réinitialiser le BIOS de la carte mère ASUS ROG Strix Z370-H Gaming ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, retirez le câble d'alimentation, puis retirez la pile CMOS pendant environ 5 minutes. Remettez la pile en place et redémarrez l'ordinateur.

Comment résoudre un problème d'affichage noir lors du démarrage de la carte mère ASUS ROG Strix Z370-H Gaming ?

Vérifiez que tous les câbles sont correctement connectés, notamment le câble d'alimentation du processeur et le câble PCIe pour la carte graphique. Assurez-vous également que la RAM est correctement installée. Si le problème persiste, essayez de démarrer avec une seule barrette de RAM.

Est-il possible de mettre à jour le BIOS de la carte mère ASUS ROG Strix Z370-H Gaming ?

Oui, vous pouvez mettre à jour le BIOS en téléchargeant la dernière version du BIOS depuis le site d'ASUS, puis en utilisant l'outil EZ Flash intégré dans le BIOS pour effectuer la mise à jour.

Comment vérifier si la carte mère ASUS ROG Strix Z370-H Gaming est défectueuse ?

Pour vérifier si la carte mère est défectueuse, effectuez une série de tests : testez avec une autre alimentation, vérifiez les composants connectés (RAM, processeur, carte graphique) et écoutez les bips au démarrage pour identifier d'éventuels codes d'erreur.

Quelle est la taille de la carte mère ASUS ROG Strix Z370-H Gaming ?

La carte mère ASUS ROG Strix Z370-H Gaming est de format ATX, mesurant 305 mm x 244 mm.

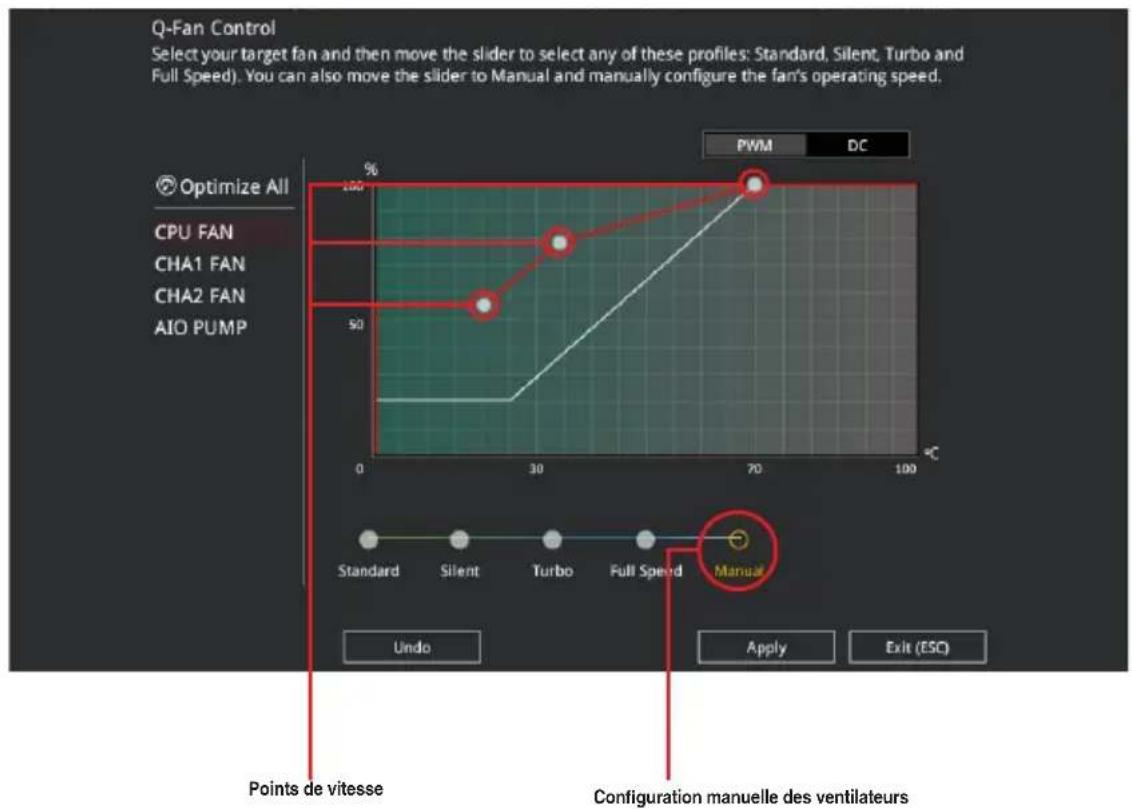

Comment connecter des ventilateurs supplémentaires à la carte mère ASUS ROG Strix Z370-H Gaming ?

Vous pouvez connecter des ventilateurs supplémentaires aux en-têtes FAN présents sur la carte mère. Consultez le manuel d'utilisation pour localiser les en-têtes et pour savoir combien de ventilateurs peuvent être connectés.

MODE D'EMPLOI ROG Strix Z370-H Gaming ASUS

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS"). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIBILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, SES CADRES, SES EMPLOYÉS OU SES AGENTS NE PEUVENT ÊTRE TENUS RESPONSABLES DES DÉGÂTS INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS (Y COMPRIS LES DÉGÂTS POUR MANQUE À GAGNER, PERTES DE PROFITS, PERTE DE JOUISSANCE OU DE DONNÉES, INTERRUPTION PROFESSIONNELLE OU ASSIMILE), MÊME SI ASUS A ÉTÉ PRÉVENU DE LA POSSIBILITÉ DE TELS DÉGÂTS DÉCOULANT DE TOUT DÉFAUT OU ERREUR DANS LE PRÉSENT MANUEL OU PRODUIT.

LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Consignes de sécurité...... vi

Résumé des caractéristiques de la ROG STRIX Z370-H GAMING.... ix

Contenu de la boîte.... xiii

Outils et composants additionnels pour monter un ordinateur de bureau...... xiv

Chapitre 1 : introduction au produit

1.1 Vue d'ensemble de la carte mère.... 1-1

1.1.1 Avant de commencer 1-1

1.1.2 Schéma de la carte mère 1-2

1.1.3 Processeur 1-4

1.1.4 Mémoire système....1-5

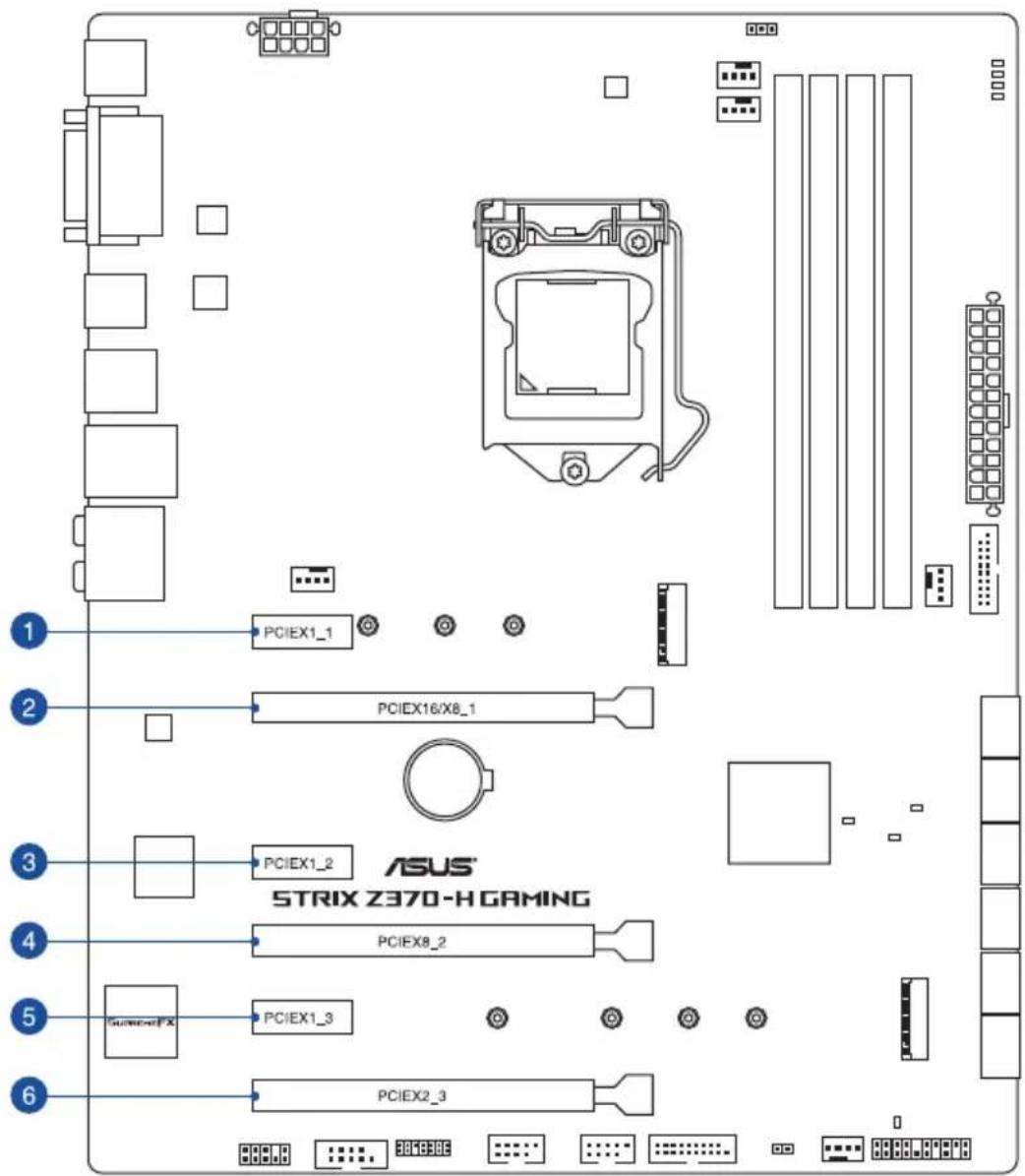

1.1.5 Slots d'extension 1-7

1.1.6 Connecteurs....1-9

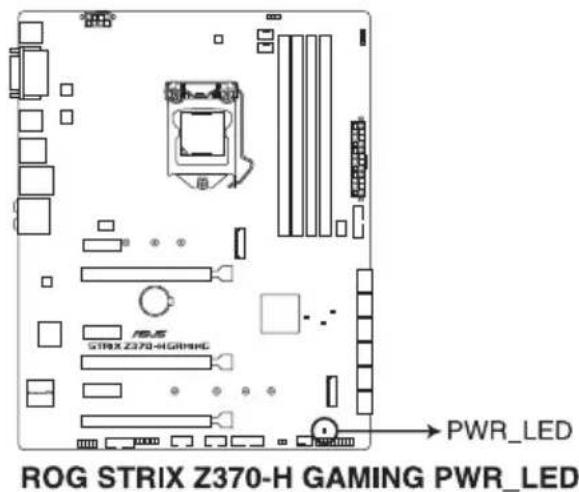

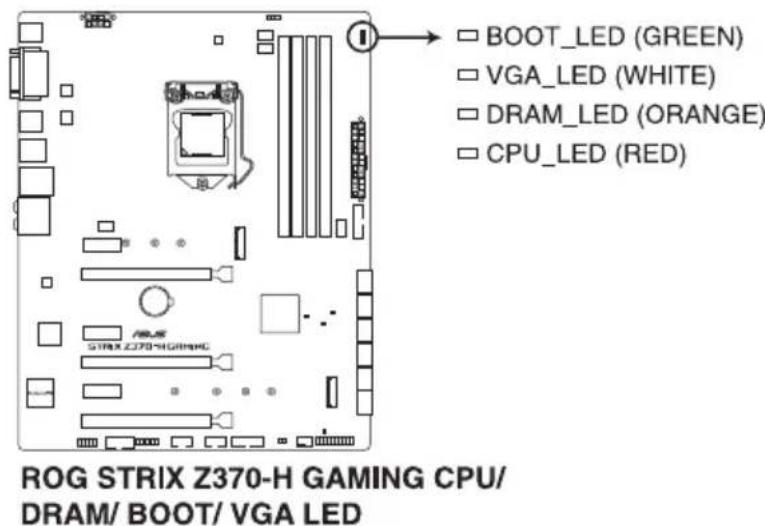

1.1.7 Témoins lumineux de la carte mère.... 1-11

1.1.8 Connecteurs internes....1-12

Chapitre 2 : procédures d'installation de base

2.1 Monter votre ordinateur 2-1

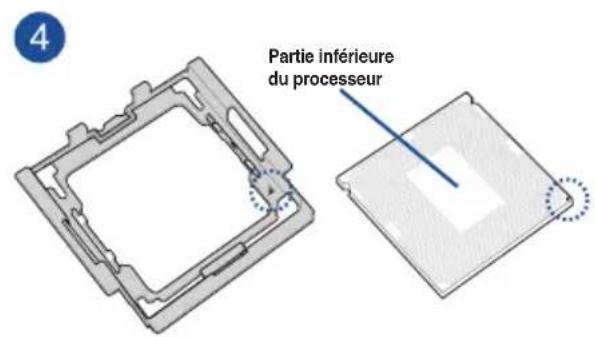

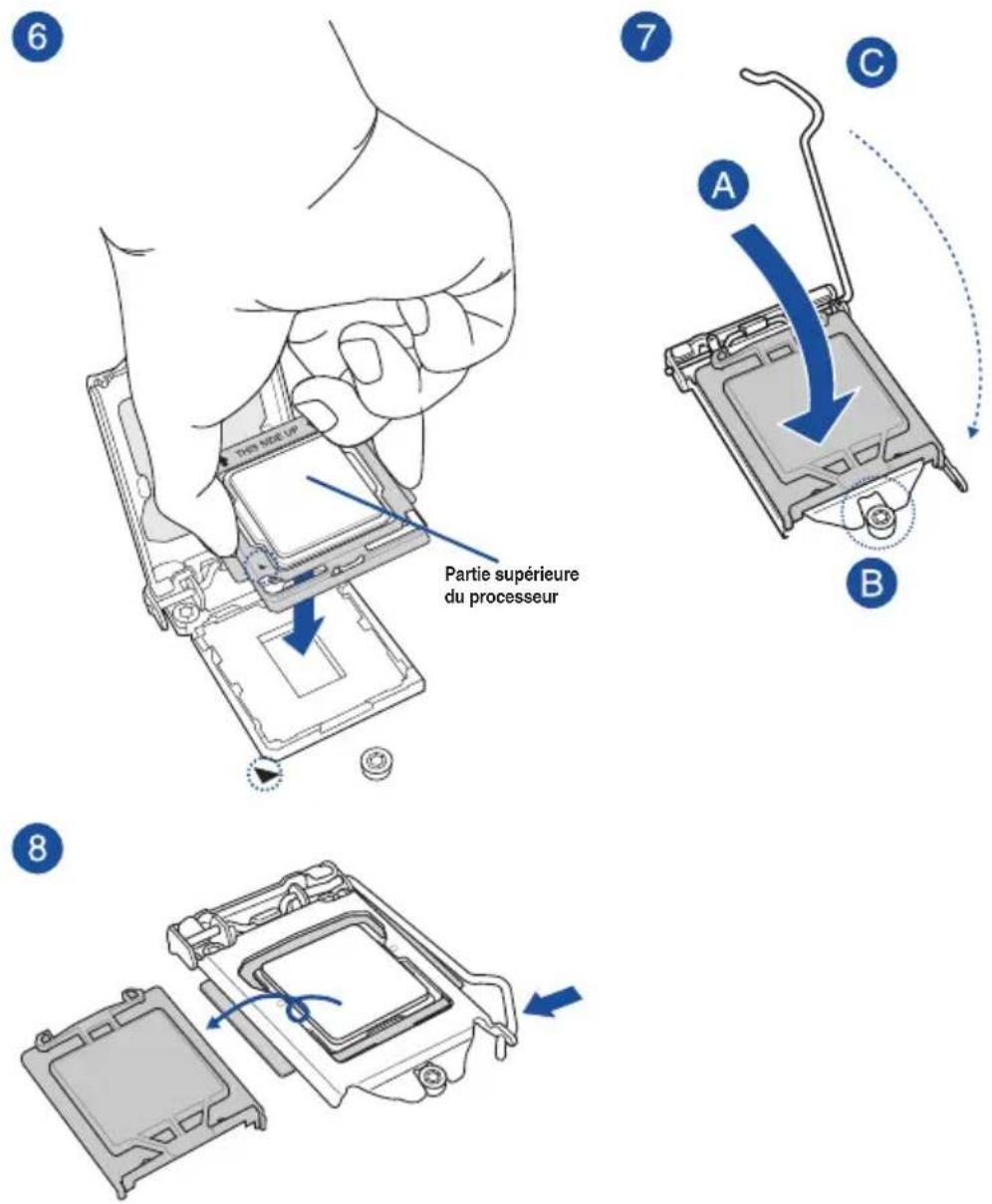

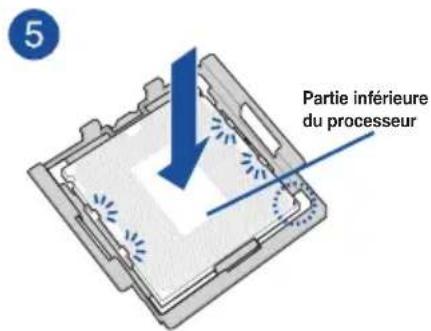

2.1.1 Installer le processeur 2-1

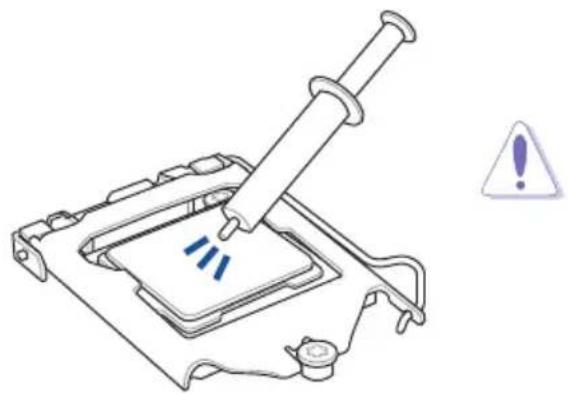

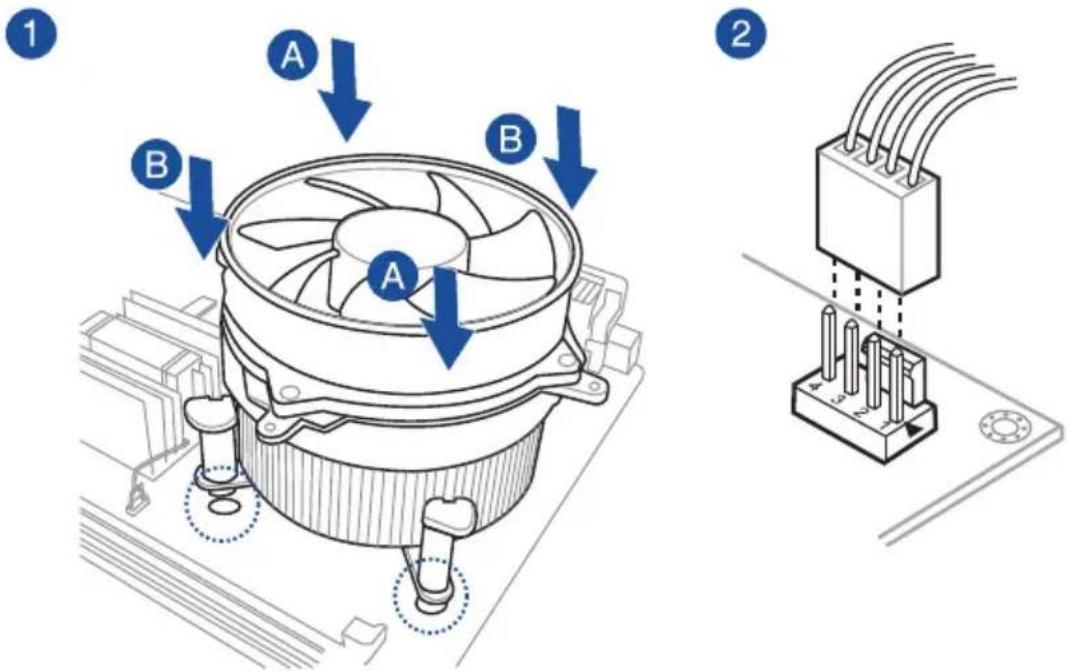

2.1.2 Installer le ventilateur du processeur 2-3

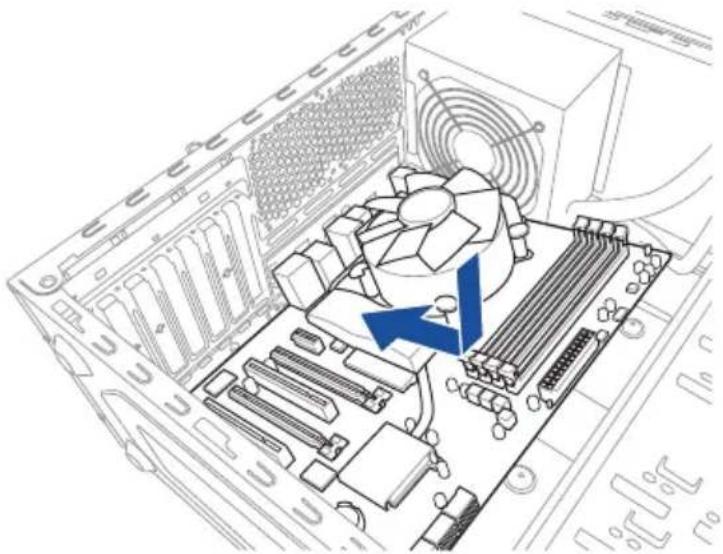

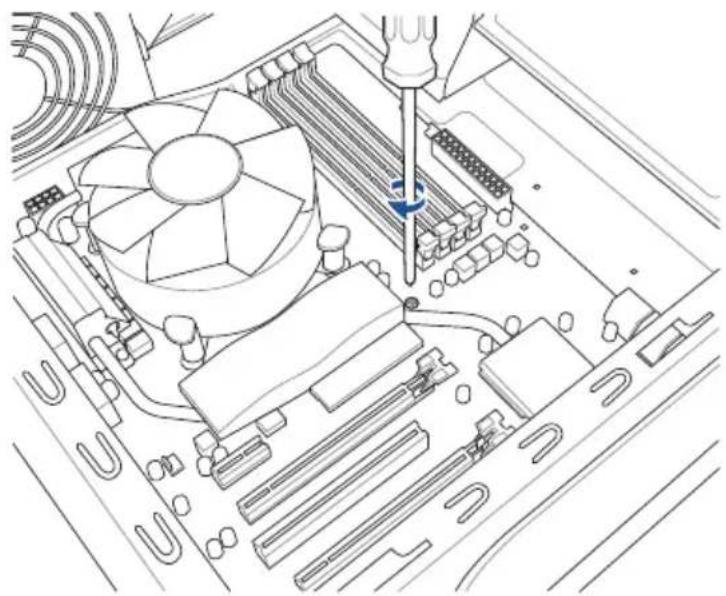

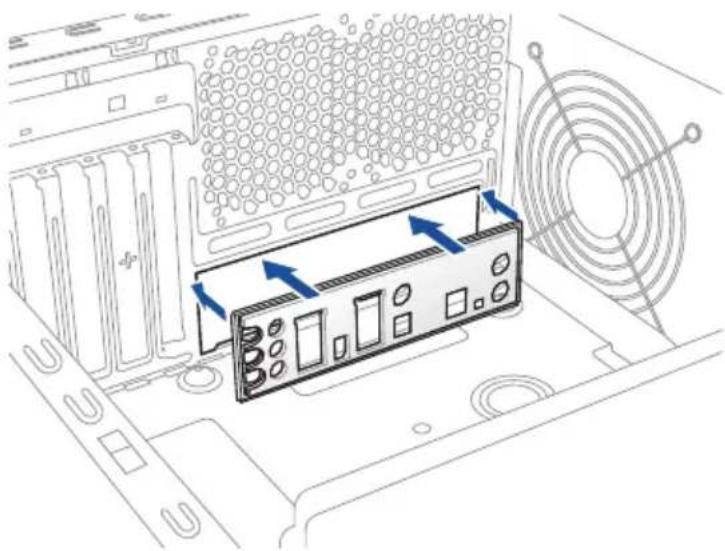

2.1.3 Installer la carte mère....2-5

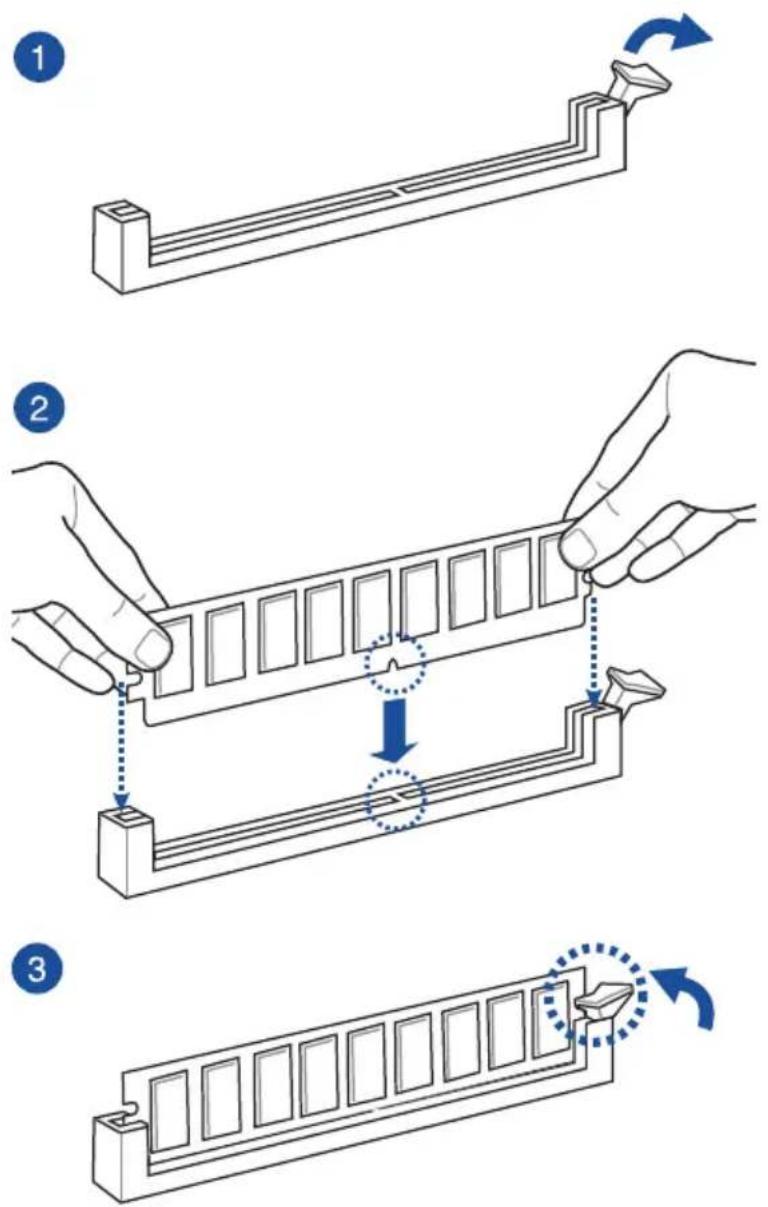

2.1.4 Installer un module de mémoire....2-7

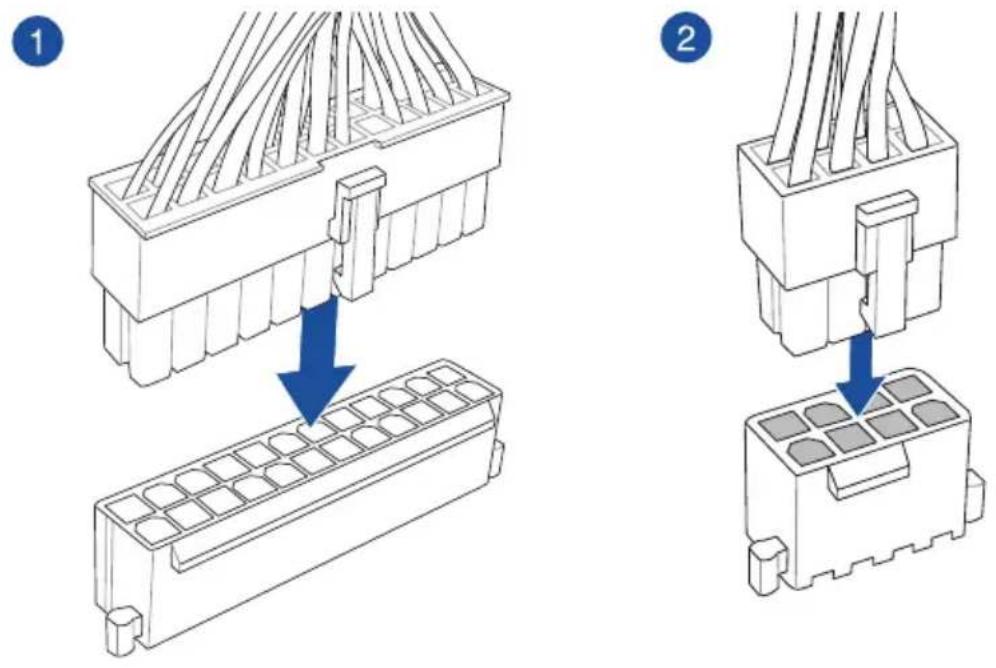

2.1.5 Connexion d'alimentation ATX....2-8

2.1.6 Connexion de périphériques SATA 2-9

2.1.7 Connecteur d'E/S avant 2-10

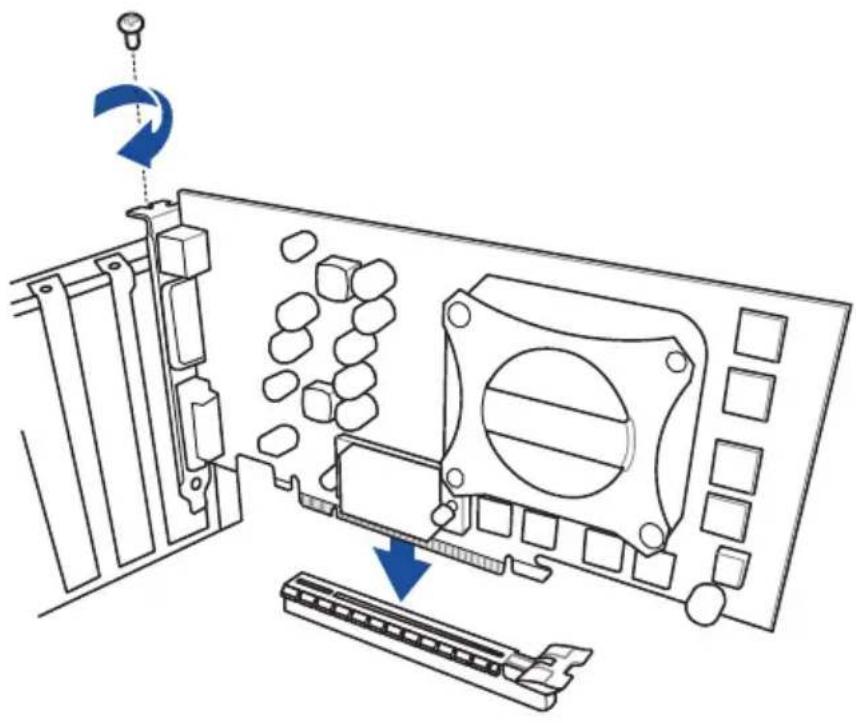

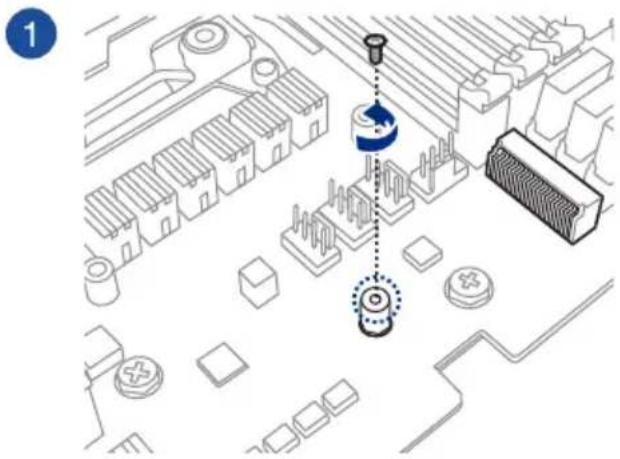

2.1.8 Installer une carte d'extension 2-11

2.1.9 Installer une carte M.2....2-13

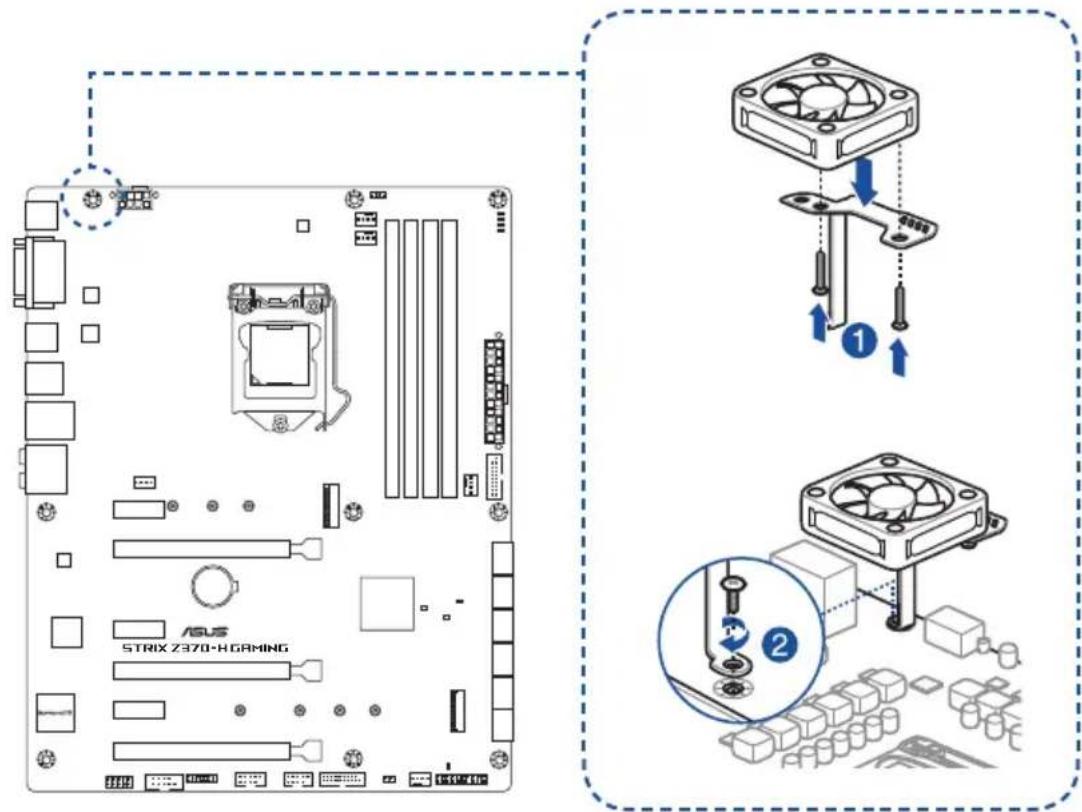

2.1.10 Installer le support pour ventilateur ASUS....2-14

2.2 Connecteurs arrières et audio de la carte mère.... 2-15

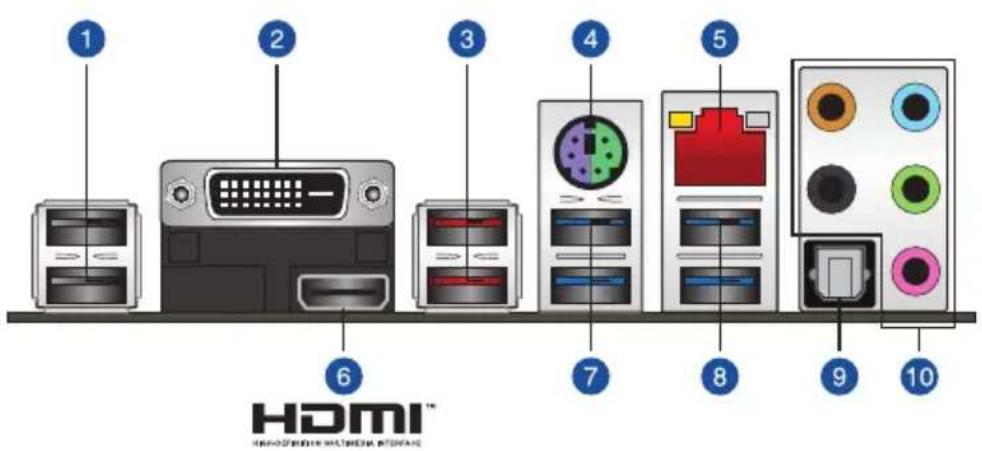

2.2.1 Connecteurs arrières....2-15

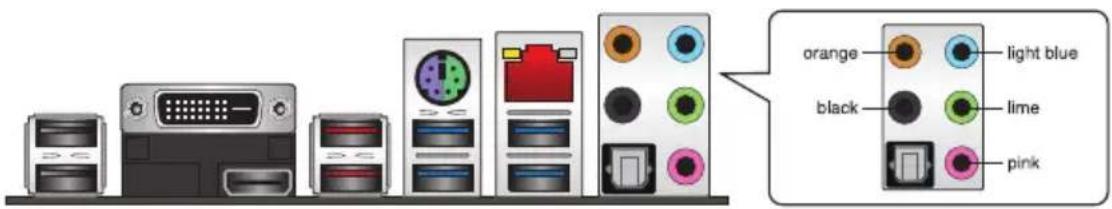

2.2.2 Connexions audio....2-17

2.3 Démarrer pour la première fois....2-19

2.4 Éteindre l'ordinateur.... 2-19

Chapitre 3 : le BIOS

3.1 Présentation du BIOS....3-1 3.2 Programme de configuration du BIOS....3-2

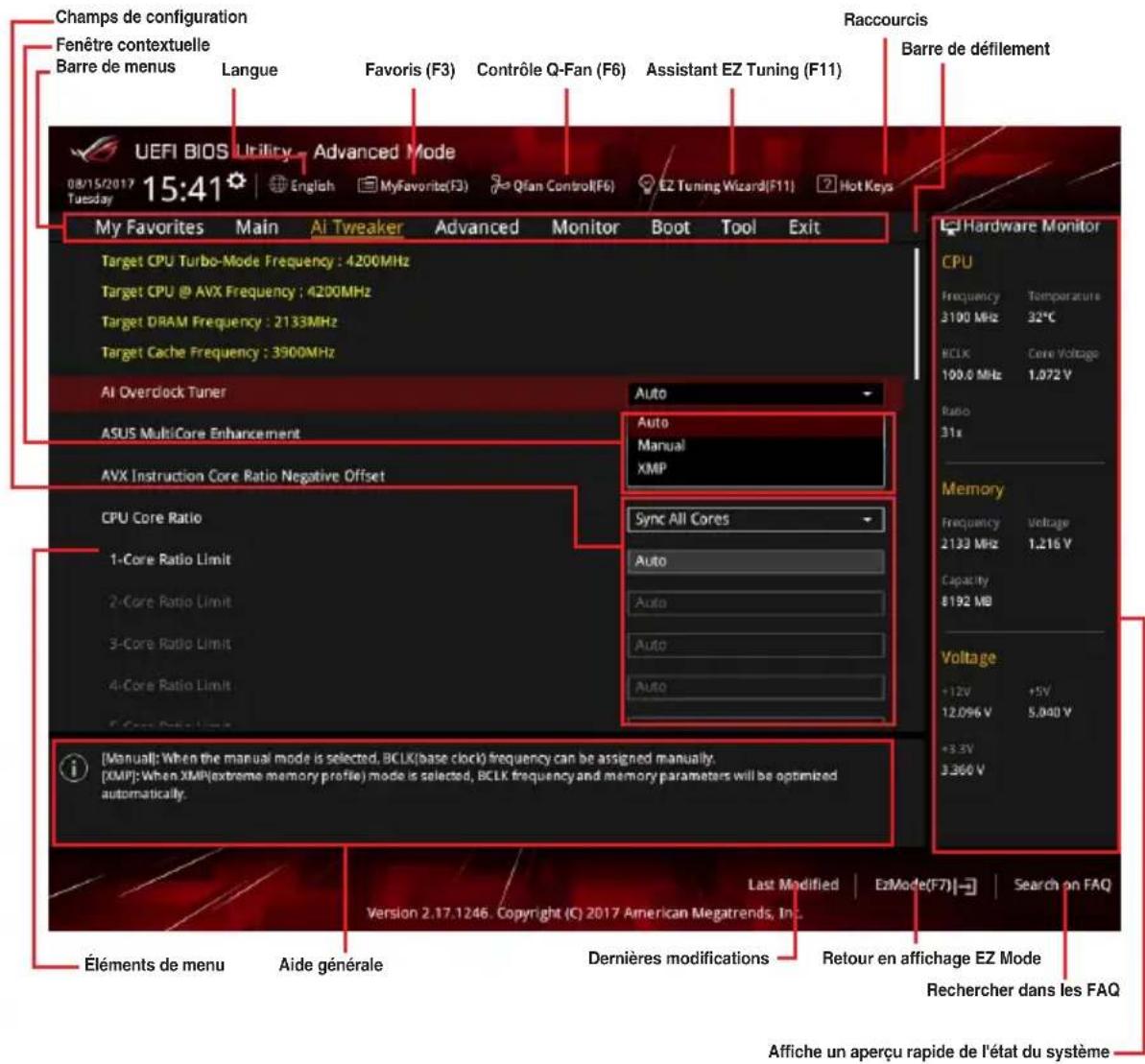

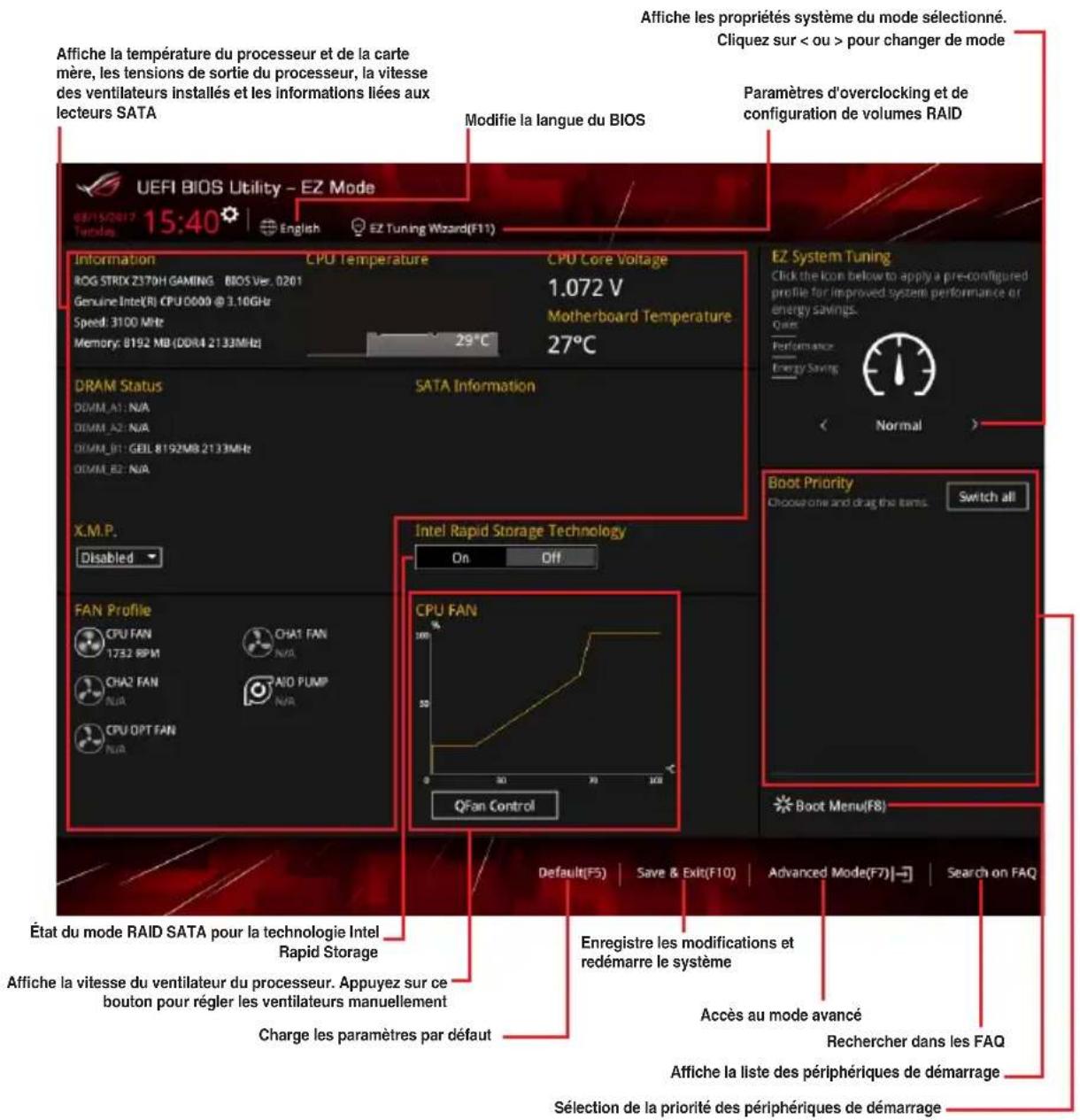

3.2.1 EZ Mode (Mode EZ)....3-3 3.2.2 Advanced Mode (Mode avancé)....3-4 3.2.3 Contrôle Q-Fan....3-7 3.2.4 Assistant EZ Tuning....3-9

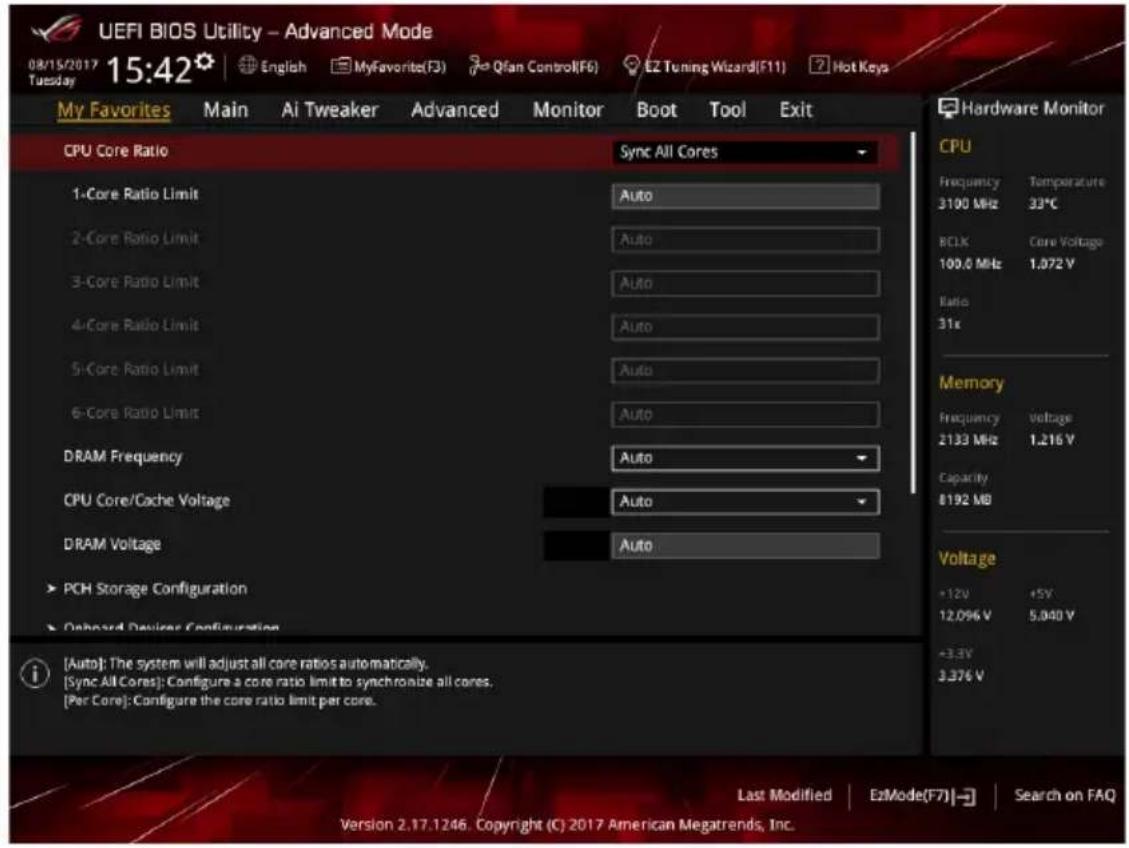

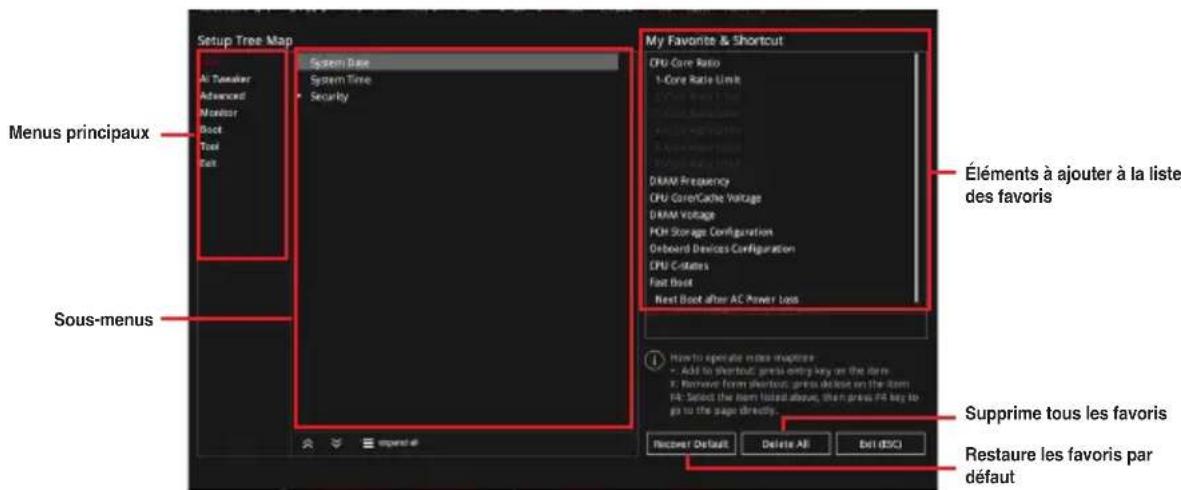

3.3 My Favorites (Favoris).... 3-12

3.4 Menu Main (Principal)....3-14 3.5 Menu Ai Tweaker.... 3-14 3.6 Menu Advanced (Avancé)....3-16

3.6.1 CPU Configuration (Configuration du processeur)....3-16 3.6.2 Platform Misc Configuration (Paramètres de plateforme)...... 3-16 3.6.3 System Agent (SA) Configuration (Agent de configuration système)....3-16 3.6.4 PCH Configuration (Configuration PCH)....3-17 3.6.5 PCH Storage Configuration (Configuration de stockage de la puce PCH)....3-17 3.6.6 PCH-FW Configuration (Configuration PCH-FW)....3-18 3.6.7 Onboard Devices Configuration (Configuration des périphériques embarqués)....3-18 3.6.8 APM Configuration (Gestion d'alimentation avancée)....3-18 3.6.9 Network Stack Configuration (Configuration de pile réseau)....3-19 3.6.10 HDD/SSD SMART Information (Informations SMART disque dur/SSD)....3-19 3.6.11 USB Configuration (Configuration USB)....3-19

3.7 Menu Monitor (Surveillance)....3-20 3.8 Menu Boot (Démarrage)....3-20 3.9 Menu Tool (Outils)....3-22

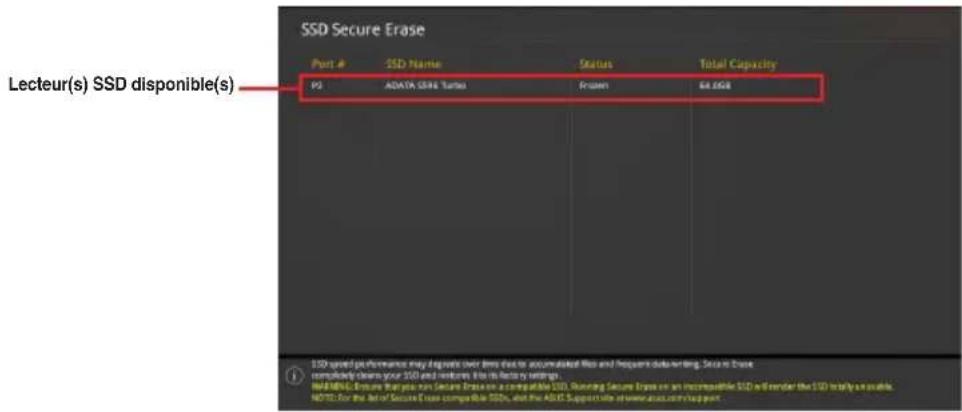

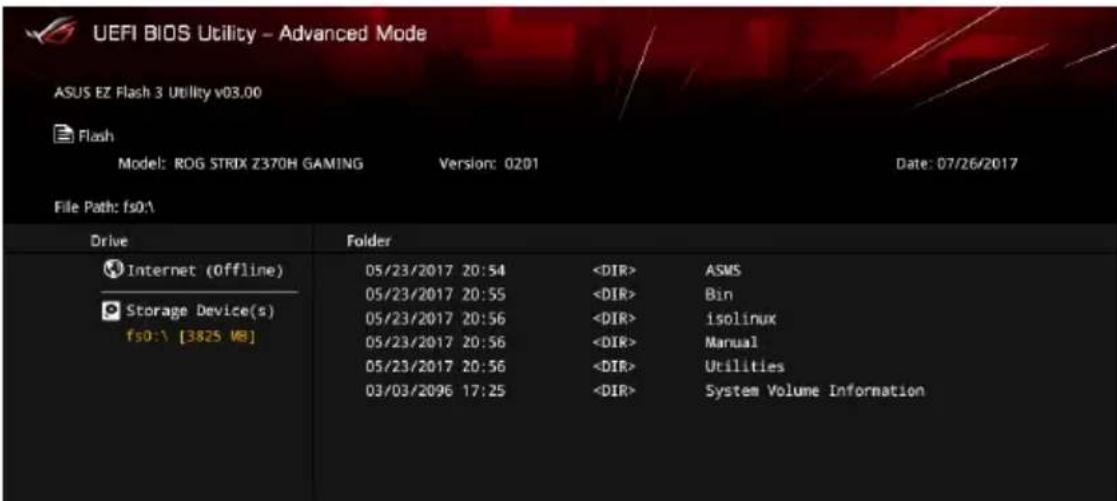

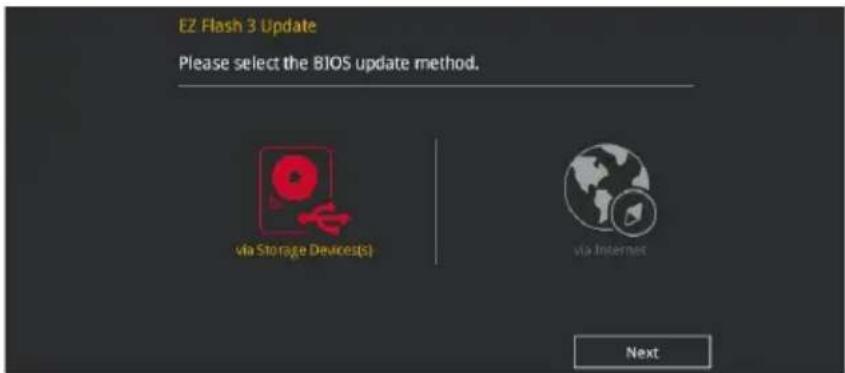

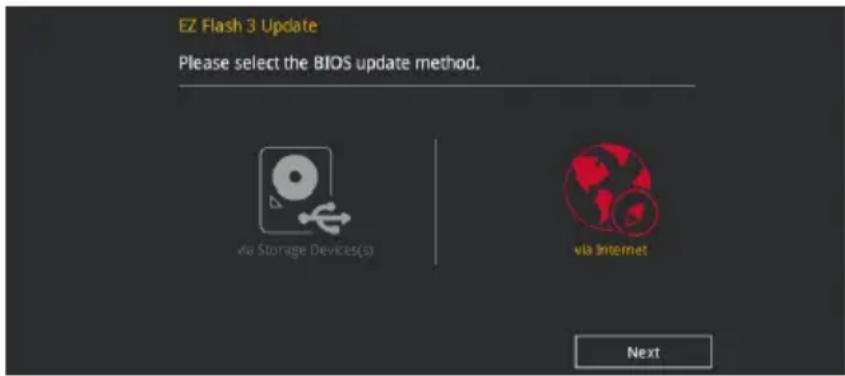

3.9.1 ASUS EZ Flash 3 utility (Utilitaire ASUS EZ Flash 3)....3-22 3.9.2 Secure Erase.... 3-22 3.9.3 ASUS Overclocking Profile (Profil d'overclocking ASUS).... 3-24 3.9.4 ASUS SPD Information (Informations SPD ASUS) 3-24 3.9.5 Graphics Card Information (Informations de carte graphique).... 3-24

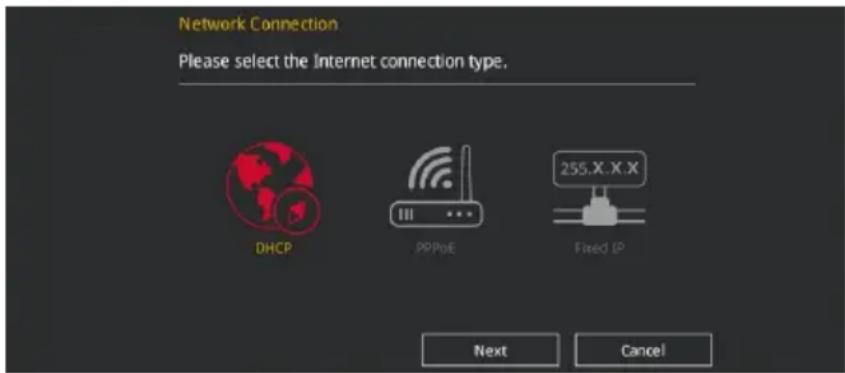

3.10 Menu Exit (Sortie) 3-25 3.11 Mettre à jour le BIOS.... 3-26

3.11.1 EZ Update 3-26 3.11.2 Utilitaire ASUS EZ Flash 3....3-27 3.11.3 Utilitaire ASUS CrashFree BIOS 3....3-29

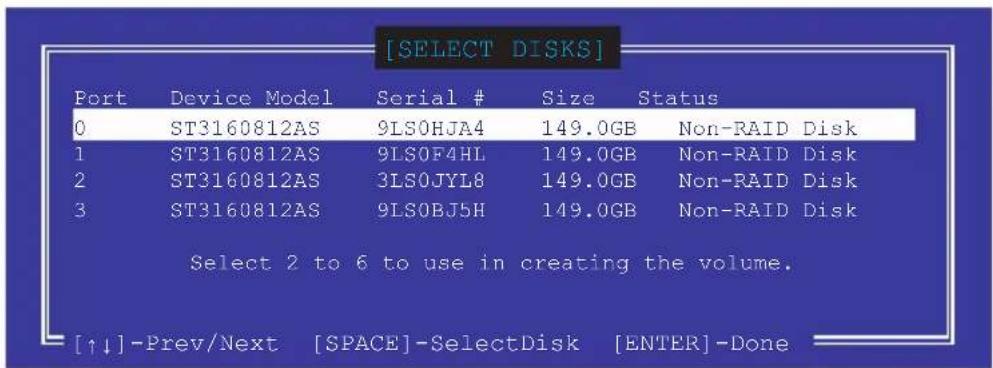

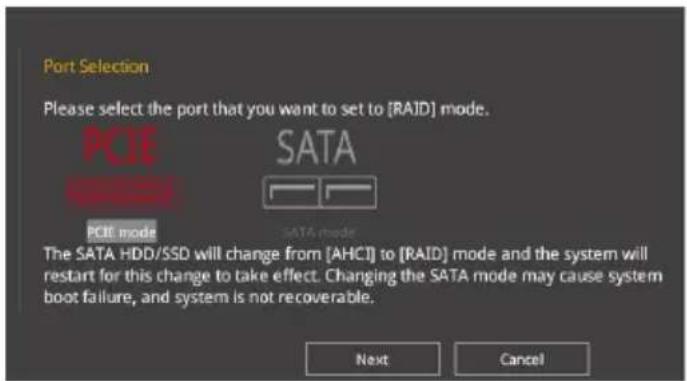

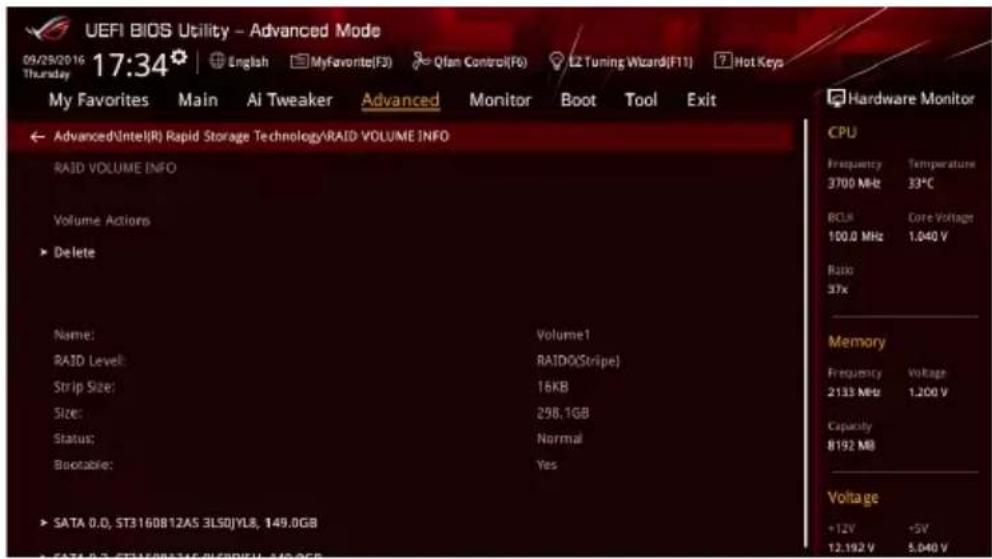

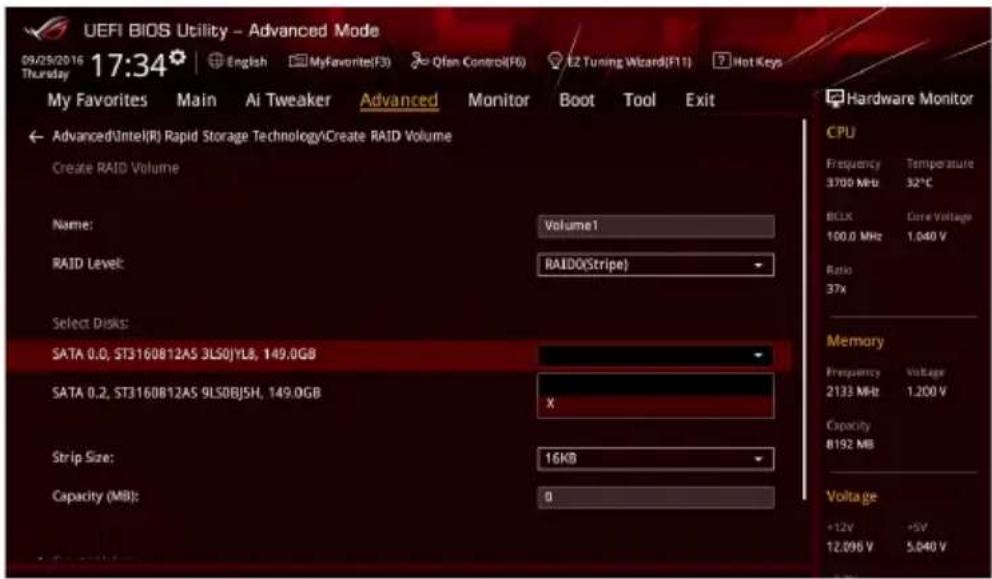

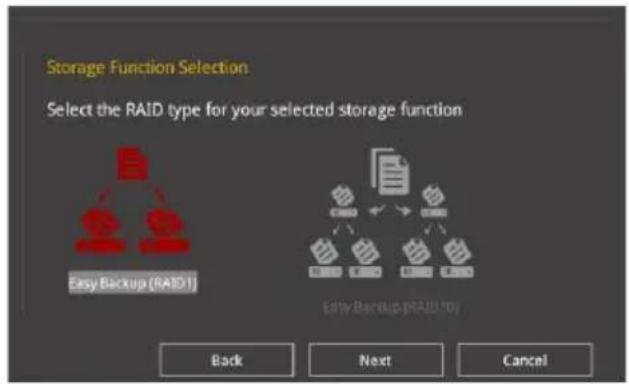

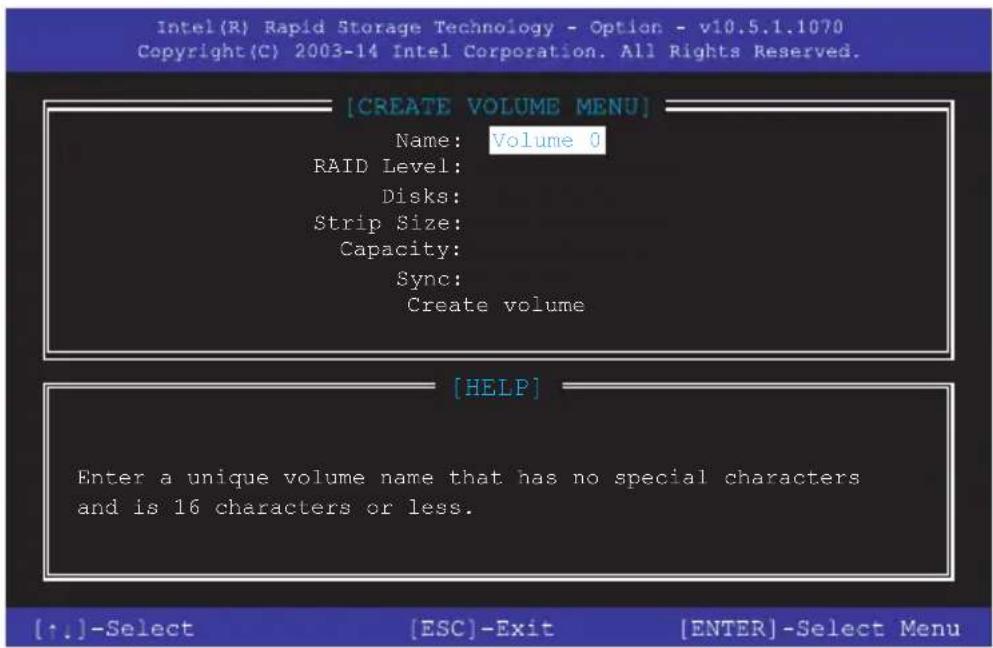

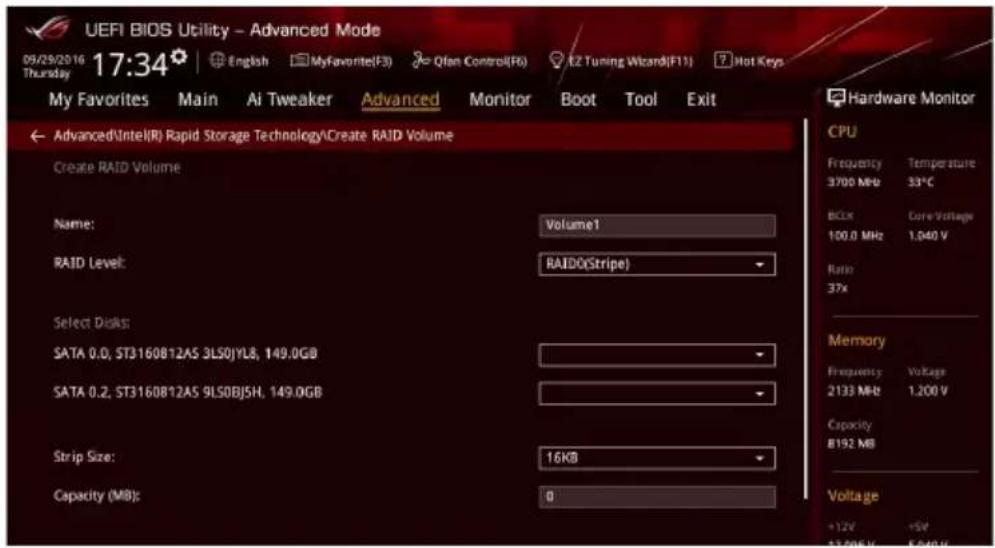

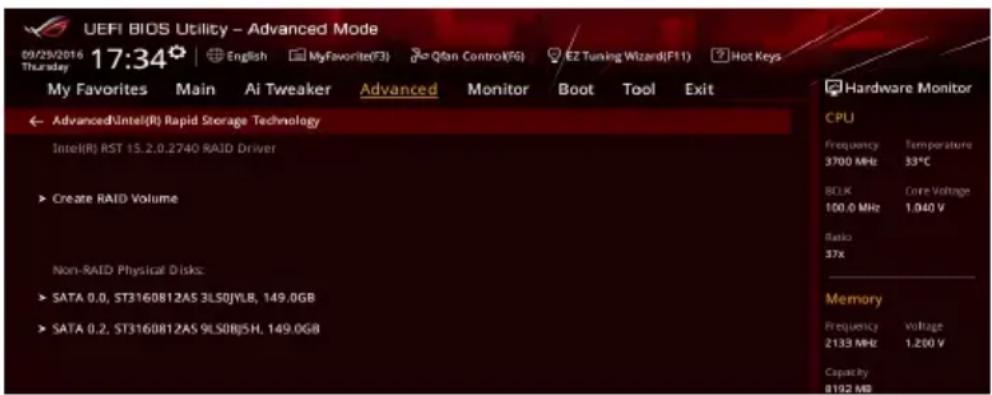

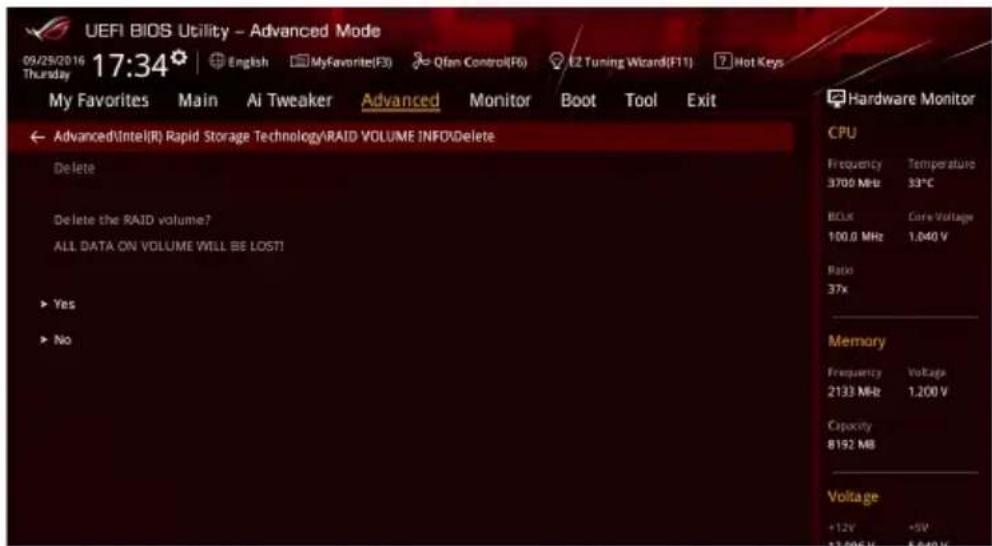

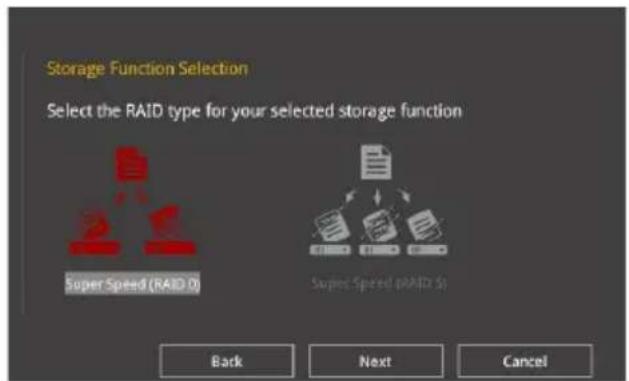

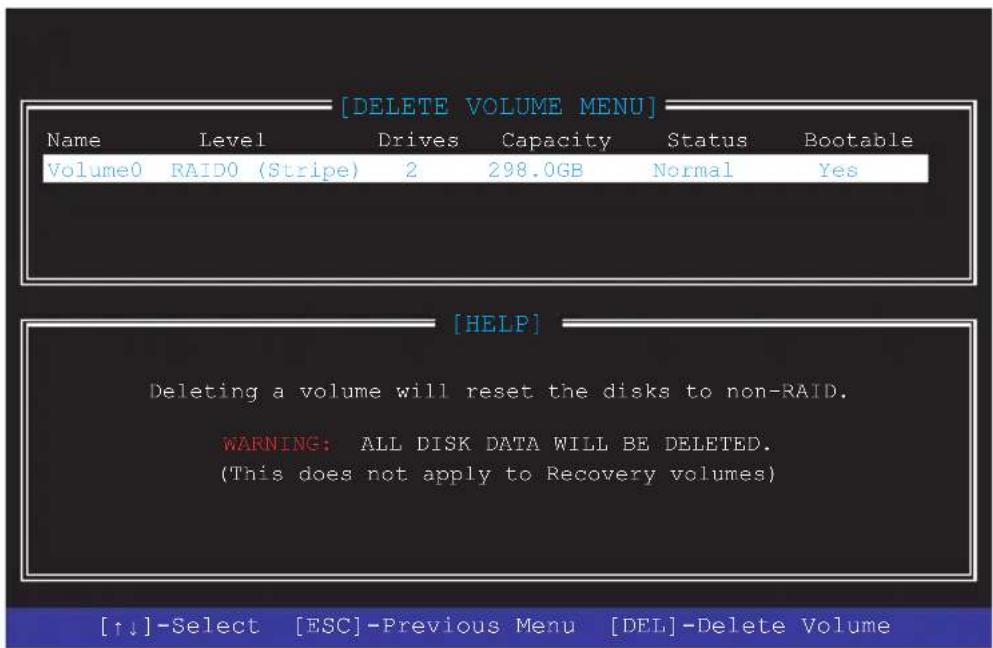

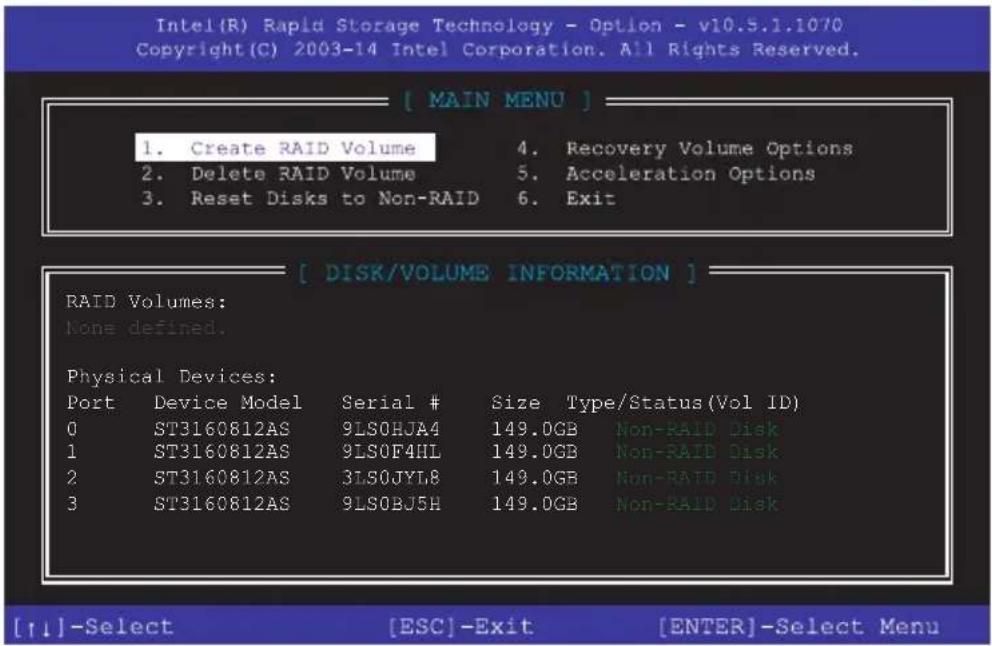

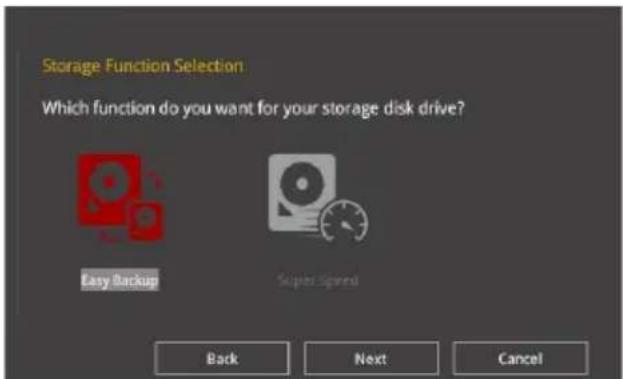

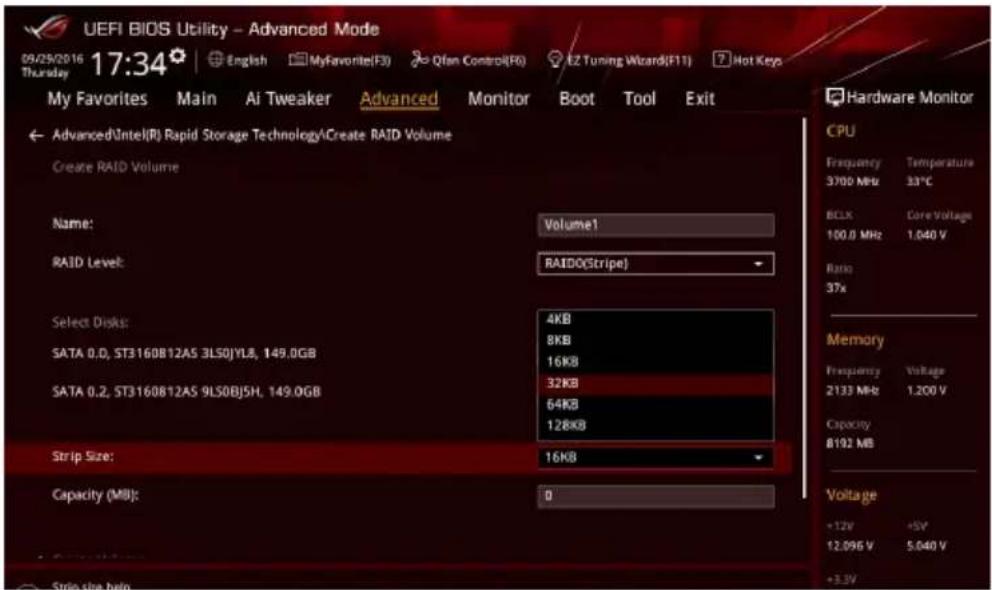

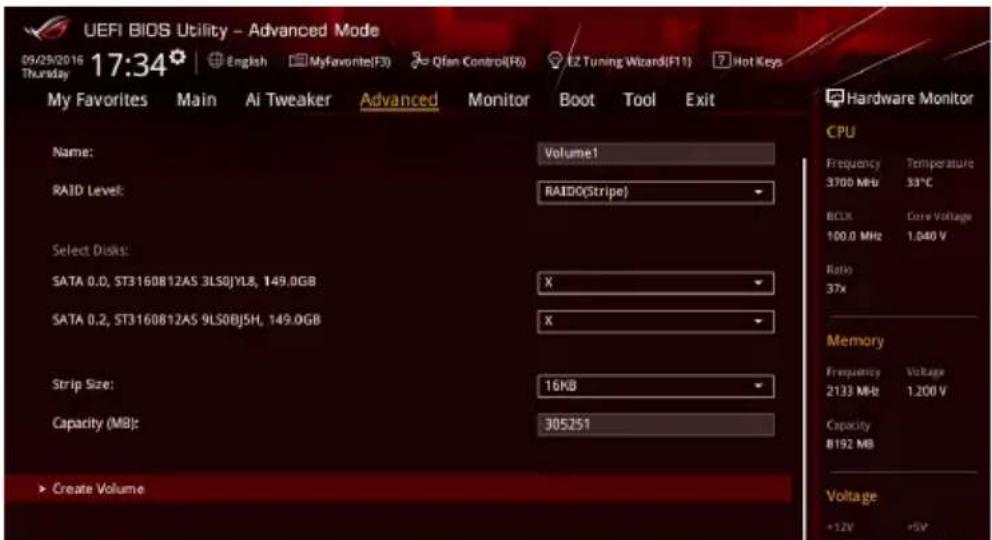

4.1 Configuration de volumes RAID 4-1

4.1.1 Définitions RAID 4-1 4.1.2 Installer des disques durs Serial ATA (SATA).... 4-2 4.1.3 Utilitaire Intel® Rapid Storage Technology du BIOS UEFI......4-2 4.1.4 Utilitaire Intel® Rapid Storage Technology Option ROM......4-6

4.2 Créer un disque du pilote RAID 4-10

4.2.1 Créer un disque du pilote RAID sous Windows ®..... 4-10

Appendice

Notices...... A-1

Informations de contact ASUS...... A-5

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
• Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité en fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.

Ce guide de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

1. Chapitre 1 : introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

2. Chapitre 2 : procédures d'installation de base

Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.

3. Chapitre 3 : le BIOS

Ce chapitre explique comment modifier les paramètres du système par le biais des menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

4. Chapitre 4 : configurations RAID

Ce chapitre décrit les configurations RAID.

Où trouver plus d'informations ?

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.

1. Site web ASUS

Le site web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

REMARQUE : Astuces et informations additionnelles pour vous aider à mener une tâche à bien.

Typographie

Texte en gras Indique un menu ou un élément à sélectionner.

Italique

Met l'accent sur une phrase ou un mot.

Une touche entourée par les symboles < et > indique

une touche à presser.

Exemple : signifie que vous devez presser la touche Entrée.

+ Si vous devez presser deux touches ou plus

simultanément, le nom des touches est lié par un signe (+).

Résumé des caractéristiques de la ROG STRIX Z370-H GAMING

Processeur	Socket LGA1151 pour processeurs Intel® CoreTM de 8e générationCompatible avec les processeurs de 14nmCompatible avec la technologie Intel® Turbo Boost 2.0*La prise en charge de la technologie Intel® Turbo Boost 2.0 varie en fonction du modèle de processeur utilisé.Rendez-vous sur le sitewww.asus.compour consulter la liste des processeurs Intel® compatibles avec cette carte mère.
Chipset Intel	® Z370
Mémoire	4 x Slots DIMM pour un maximum de 64 GoModules de mémoire DDR4 compatibles : 4000(O.C) / 3866(O.C.) / 3733(O.C.)/ 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.)/ 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz (non-ECC et un-buffered)Architecture mémoire Dual-Channel (bi-canal)Compatible avec la technologie Intel® Extreme Memory Profile (XMP)*La fréquence maximale de la mémoire prise en charge varie en fonction du modèle de processeur utilisé.** Visitezwww.asus.compour consulter la liste des modules de mémoire compatibles.
Slots d'extension	2 x Slots PCIe 3.0/2.0 x16 (en mode x16, x8/x8, x8/x4+x4*)1 x Slot PCIe 3.0/2.0 x16 (en mode x2)3 x Slots PCIe 3.0/2.0 x 1* Pour 2 SSD Intel® sur support pour processeur, installez une carte Hyper M.2 X16 (vendue séparément) sur le slot PCIeX8_2, puis activez cette carte dans les paramètres du BIOS.
Sorties vidéo	Compatible avec les processeurs utilisant un chipset graphique intégré - Intel® HD GraphicsSupport de plusieurs sorties d'affichage : HDMI / DVI-D- Résolution HDMI : 4096 x 2160 @ 24Hz- Résolution DVI-D : 1920 x 1200 @ 60Hz- Compatible avec les technologies Intel® InTruTM 3D / Quick Sync Video / Clear Video HD / InsiderTMMémoire partagée : 1024 Mo (pour iGPU uniquement)
Technologie multi-GPU	NVIDIA® 2-Way SLITMAMD® 2-Way CrossFireXTM
Stockage	Chipset Intel® Z370 compatible RAID 0, 1, 5, 10 et prise en charge de la technologie Intel® Rapid Storage- 1 x Interface M.2_1 (socket 3) (pour lecteurs M Key 2242/2260/2280/22110) (Mode SATA et PCIE 3.0 x 4)*- 1 x Interface M.2_2 (socket 3) (pour lecteurs M Key 2242/2260/2280) (Mode PCIE 3.0 x4)- 6 x Connecteurs SATA 6.0 Gb/s*- Intel Optane Memory Ready**Le socket M.2_1 partage la bande passante avec les connecteurs SATA6G_1, SATA6G_2 lors de l'utilisation de périphériques SATA M.2. Réglez les paramètres du BIOS pour utiliser un périphérique SATA.** Avant d'utiliser des modules de mémoire Intel® OptaneTM, vérifiez que les pilotes de la carte mère et le BIOS ont bien été mis à jour dans leur dernière version sur le site de support ASUS.
LAN	Contrôleur Gigabit Intel® I219-V – double interconnexion entre le contrôleur réseau embarqué et le PHY (Physical Layer)ASUS LANGuardTechnologie ROG GameFirst

(continue à la page suivante)

Résumé des caractéristiques de la ROG STRIX z370-h GAMING

Audio	CODEC HD Audio ROG SupremeFX S1220A (8 canaux)- Prend en charge jusqu'à 32 bits / 192 kHz*- Impedance sense pour les sorties casque audio avant et arrières-Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortie audio et de 113 dB pour le port d'entrée audio- Technologie de blindage SupremeFX ShieldingTM- Double amplificateur pour casque- Prise en charge de la détection et de la réaffectation (en façade uniquement) des prises audio ainsi que de la multidiffusion des flux audio- Sortie S/PDIF optiqueFonctionnalités Audio :- Sonic Radar III- Sonic Studio III* En raison de certaines limitations de la bande passante HDA, la configuration audio 8 canaux ne prend pas en charge le format 32 bits / 192 kHz
USB	Intel® Z370- 8 x Ports USB 3.1 Gen 1 (4 sur le panneau d'E/S, bleu + 4 au milieu)- 6 x Ports USB 2.0 (2 sur le panneau d'E/S, noir + 4 au milieu)Contrôleur ASMedia USB 3.1 Gen 2- 2 x Ports USB 3.1 Gen 2 (2 sur le panneau d'E/S, Type-A, rouge)
Interfaces de connexion internes	2 x Connecteurs USB 3.1 Gen 1 (pour 4 ports USB 3.1 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)6 x Connecteurs SATA 6 Gb/s1 x Connecteur pour ventilateur du processeur à 4 broches1 x Connecteur pour ventilateur du processeur optionnel à 4 broches (CPU_OPT)1 x Connecteur AIO_PUMP (4 broches)2 x Connecteurs pour ventilateur du châssis à 4 broches (CHA_FAN)1 x Connecteur d'alimentation EATX (24 broches)1 x Connecteur d'alimentation EATX 12V (8 broches)1 x Interface M.2_1 (socket 3) (pour lecteurs M Key 2242/2260/2280/22110) (Mode SATA et PCIE 3.0 x4)1 x Interface M.2_2 (socket 3) (pour lecteurs M Key 2242/2260/2280) (Mode PCIE 3.0 x4)1 x Connecteur panneau système1 x Cavalier Clear CMOS1 x Connecteur TPM1 x Connecteur COM1 x Connecteur pour port audio en façade (AAFP)1 x Cavalier CPU_OV

(continue à la page suivante)

Résumé des caractéristiques de la ROG STRIX z370-h GAMING

Interfaces de connexion arrières	2 x Ports USB 2.0 (noir)1 x Port HDMI1 x Port DVI2 x Ports USB 3.1 Gen 2 (Type-A, rouge)4 x Ports USB 3.1 Gen 1 (bleu)1 x Port souris + clavier PS/21 x Port ethernet (RJ-45) contre les surtensions5 x Prises audio1 x Port S/PDIF optique
Fonctionnalités exclusives ROG	ROG RAMCache IIROG GameFirst IV*ROG CPU-ZROG OverwolfROG Clonedrive* ROG GameFirst IV est disponible uniquement sous Windows® 10/8.1 (versions 64 bits).
Fonctionnalités spéciales	Optimisation des performances5-Way Optimization- Optimisation de l'ensemble du système d'un seul clic ! Consolide parfaitement de meilleures performances du processeur, des économies d'énergie, la commande de puissance numérique, le refroidissement du système et l'utilisation des applications.EPU- EPUFan Xpert 4 Core- Contrôles des ventilateurs et du liquide avancés pour un refroidissement et un silence optimauxASUS EZ DIY- ASUS CrashFree BIOS 3- ASUS EZ Flash 3ASUS Q-Design- Q-Shield- Q-LED (CPU, DRAM, VGA, Boot Device LED)- Q-Slot- Q-DIMMGamer's Guardian- SafeSlot- DIGI+ VRM- Protection de la DRAM contre les surtensions- Fonctionnalité ESD Guards pour les ports VGA, LAN, Audio, KBMS et USB 3.1 Gen 1/2.0.- Composants extrêmement durables- Plaque E/S arrière en acier inoxydableFonctionnalités exclusives- AI Suite 3- AI Charger

(continue à la page suivante)

Résumé des caractéristiques de la ROG STRIX z370-h GAMING

BIOS	Flash ROM 128 Mb, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 6.0, BIOS multilingue, ASUS EZ Flash 3, CrashFree BIOS 3, F11 (Assistant EZ Tuning), F6 (Q-Fan), F3 (Favoris), Historique des modifications, F12 (Impression écran), Infos de SPD ASUS (Serial Presence Detect)
Gérabilité réseau	WfM 2.0, DMI 3.0, WOL par PME, PXE
Logiciels	PilotesROG GameFirst IV*ROG RAMCache IIROG Clone DriveROG CPU-ZLogiciel anti-virus (version OEM)ASUS WebStorageUtilitaires ASUS* ROG GameFirst IV est disponible uniquement sous Windows® 10/8.1 (versions 64 bits).
Systèmes d'exploitation compatibles	Windows® 10 (64 bits)
Format	Format ATX : 30,5 cm x 24,4 cm

Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.

Contenu de la boîte

Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.

Carte mère 1 x Carte mère ROG STRIX Z370-H GAMING
Câbles	1 x Câble SATA 6 Gb/s 2-en-1
	1 x Pont HB SLITM (2-WAY-M)
Accessoires	1 x Cache E/S
	1 x Kit d'installation du processeur
	1 x Kit d'étiquettes de câbles ROG
	1 x Autocollant ROG Strix
	1 x Kit de vis M.2
	1 x Support pour ventilateur ASUS
Lecteur application 1 x DVD de support pour cartes mère ROG
Documentation 1 x Guide de l'utilisateur

Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

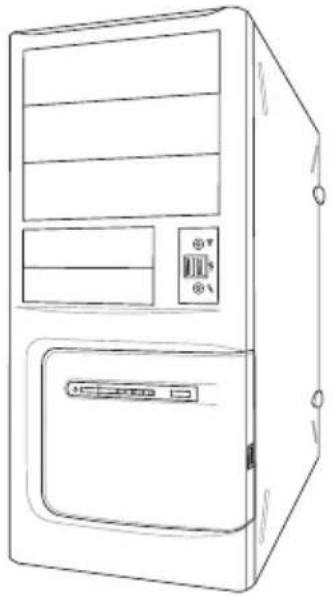

Outils et composants additionnels pour monter un ordinateur de bureau

Châssis d'ordinateur

Ventilateur du processeur compatible Intel® au format 1151

Processeur Intel® au format 1151

Module(s) de mémoire

Lecteur optique SATA (optionnel)

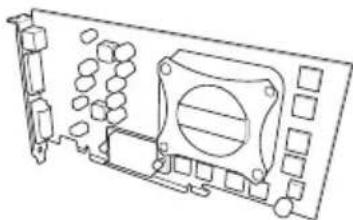

Carte(s) graphique(s)

Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.

1.1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher les composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

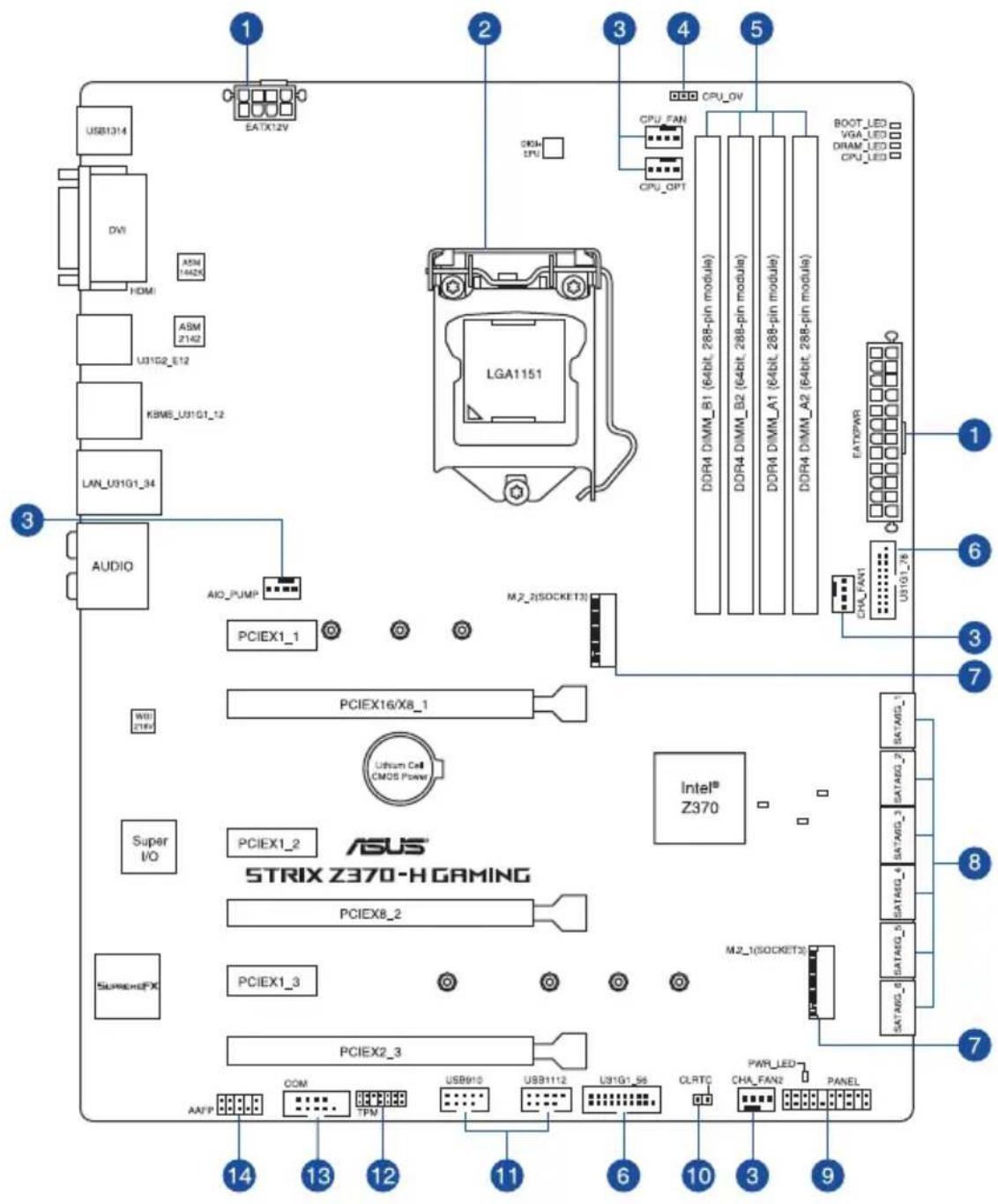

1.1.2 Schéma de la carte mère

Reportez-vous aux sections 1.1.8 Connecteurs internes et 2.2.1 Connecteurs arrières pour plus d'informations sur les connecteurs internes et externes.

Contenu du schéma

Connecteurs/Cavaliers/Boutons et interrupteurs/Ports Page
1. Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V) 1-17
2. Interface de connexion pour processeur LGA1151 1-4

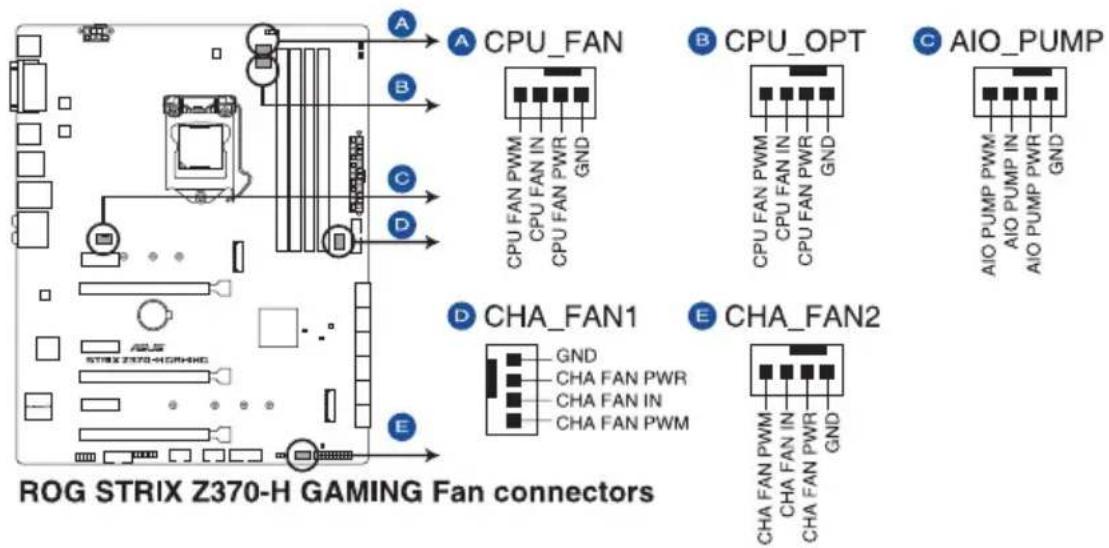

3. Connecteurs pour ventilateurs et pompe à eau (4-pin CPU_FAN; 4-pinCPU_OPT; 4-pin AIO_PUMP; 4-pin CHA_FAN1-2)	1-16

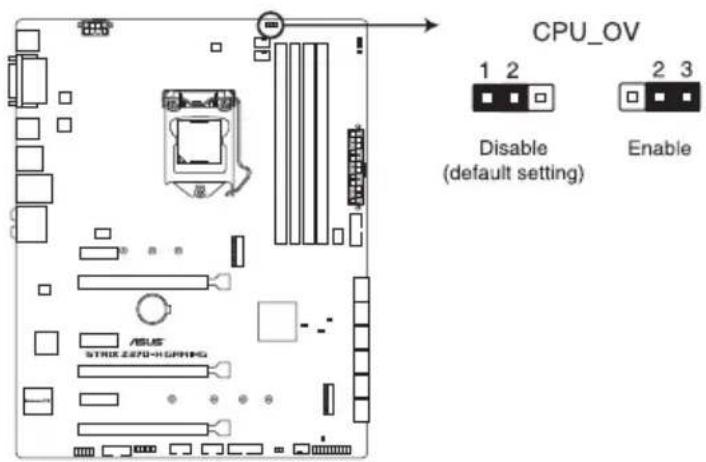

4. Cavalier de surtension du processeur (3-pin CPU_OV) 1-10
5. Slots DIMM DDR4 1-5

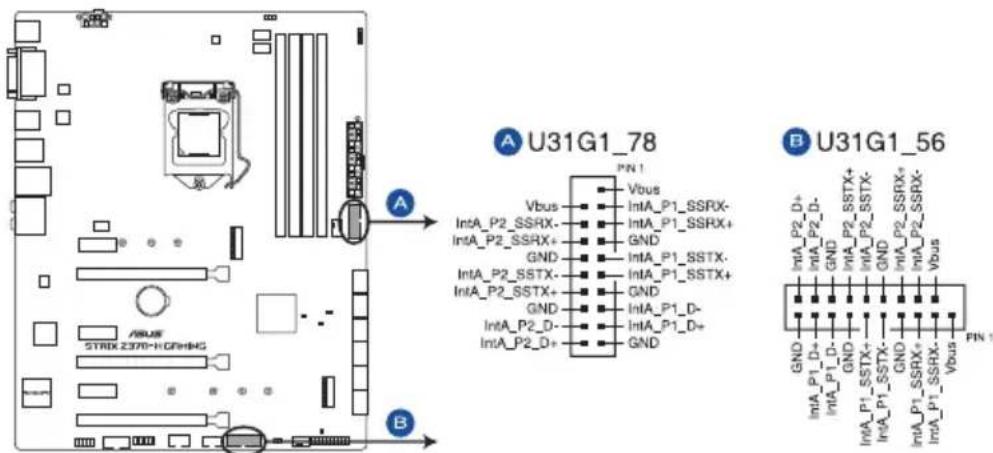

6. Connecteurs USB 3.1 Gen 1 (20-1 pin U31G1_78, U31G1_56) 1-14

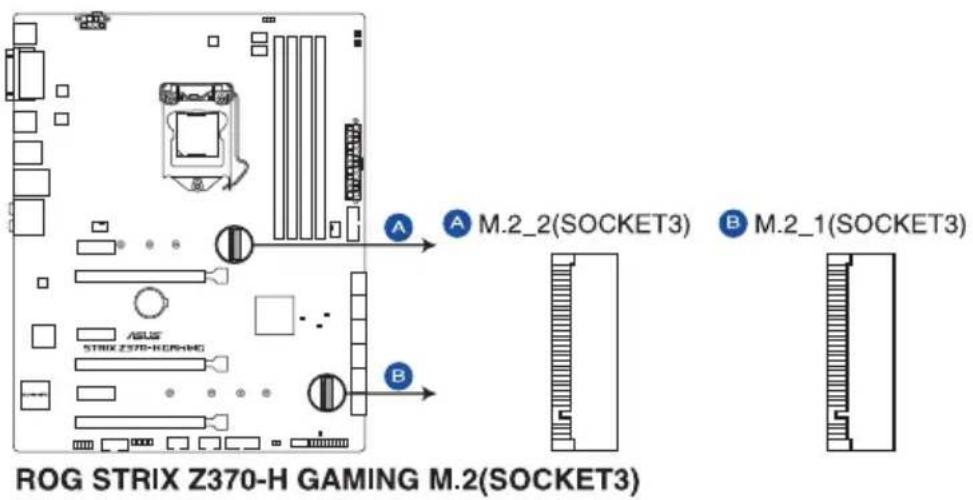

7. Sockets M.2 (M.2_1; M.2_2) 1-19

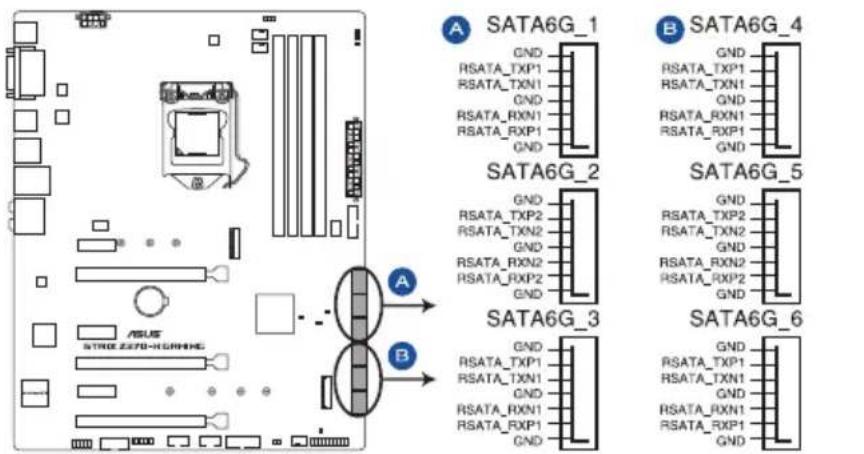

8. Connecteurs SATA 6.0 Gb/s Intel ® (7-pin SATA6G_12, SATA6G_34,SATA6G_56)	1-12

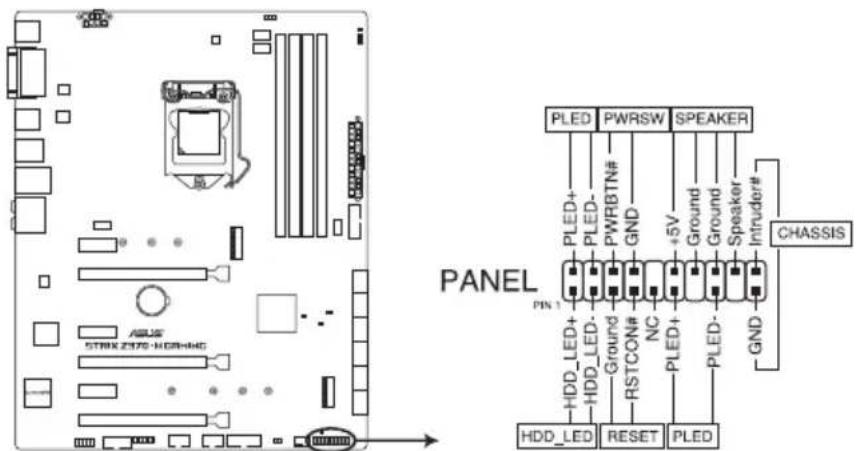

9. Connecteur panneau système (20-3 pin PANEL) 1-18

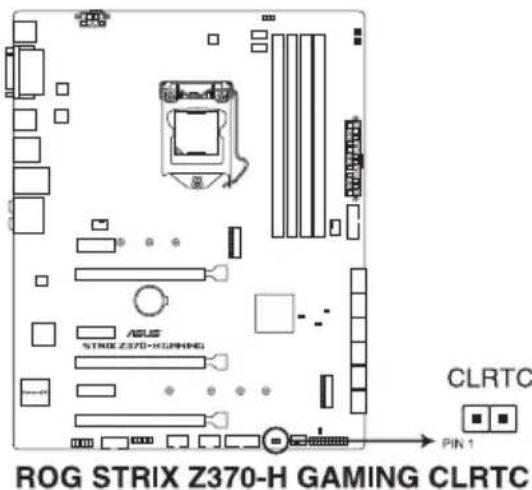

10. Cavalier Clear CMOS (2-pin CLRTC) 1-9

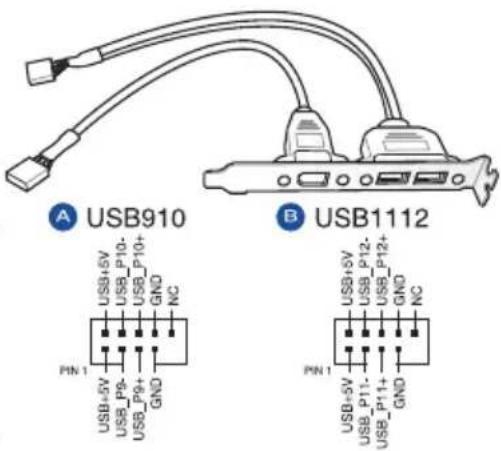

11. Connecteurs USB 2.0 (10-1 pin USB910, USB1112) 1-15

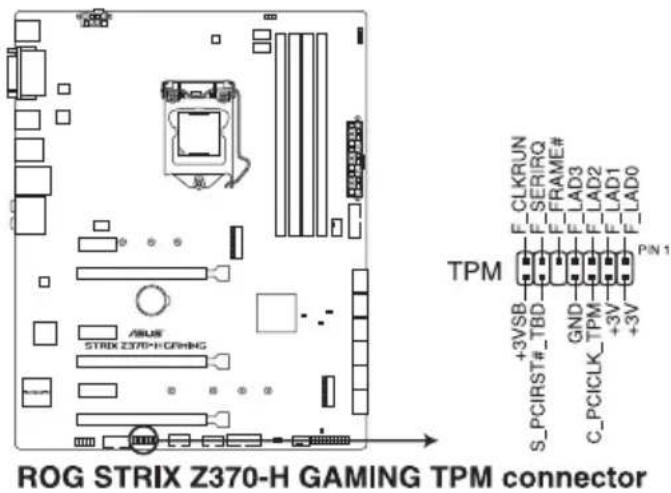

12. Connecteur TPM (14-1 pin TPM) 1-14

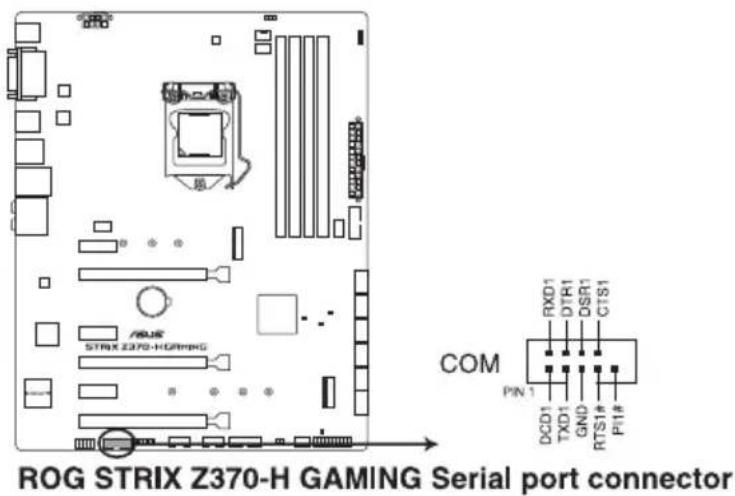

13. Connecteur COM (10-1 pin COM)	1-13

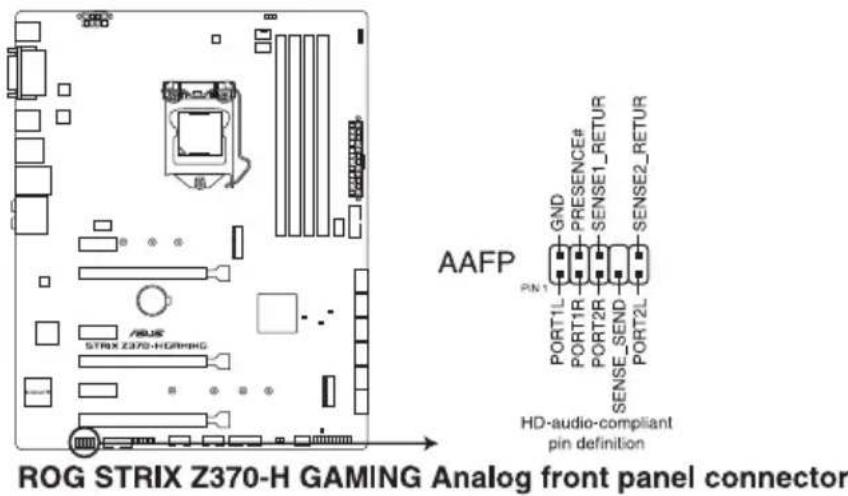

14. Connecteur pour port audio en façade (10-1 pin AAFP)	1-13

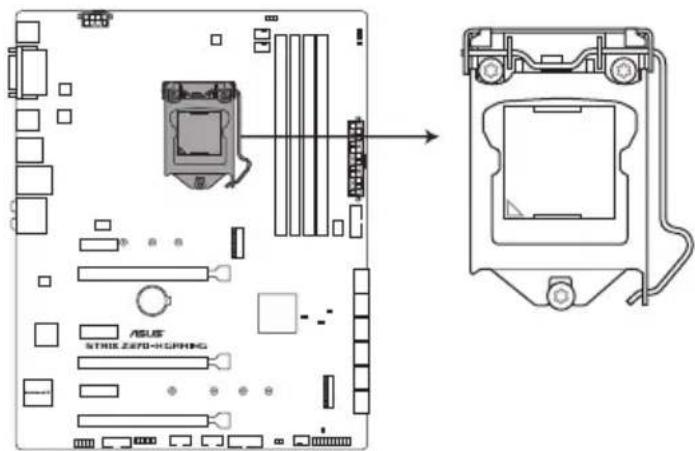

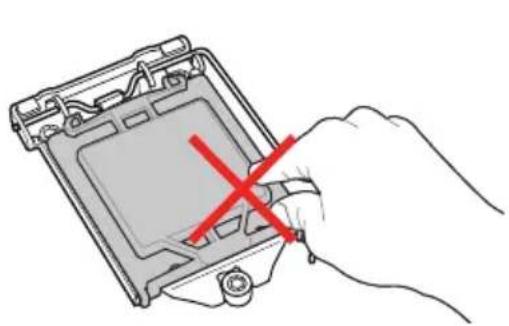

1.1.3 Processeur

La carte mère est livrée avec un socket LGA1151 conçu pour l'installation d'un processeur Intel® Core™ de 8e génération.

• Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.
• Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.
• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1151.
• La garantie du produit ne couvre pas les dommages infligés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation ou d'un mauvais retrait, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion.

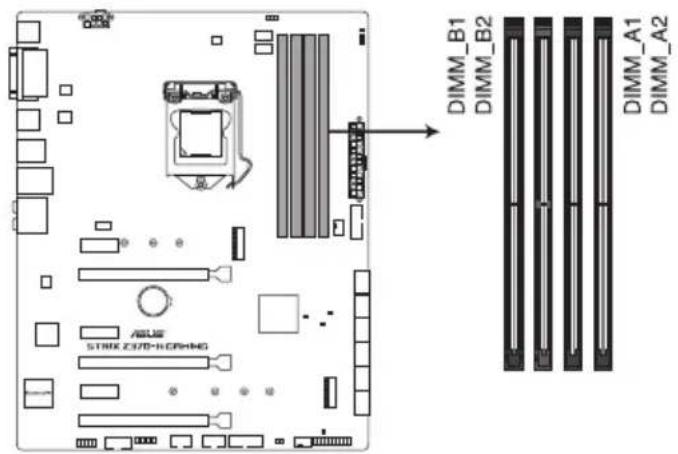

1.1.4 Mémoire système

La carte mère est livrée avec quatre (4) slots DIMM destinés à l'installation de modules de mémoire DDR4 (Double Data Rate 4).

Un module DDR4 s'encoche différemment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4.

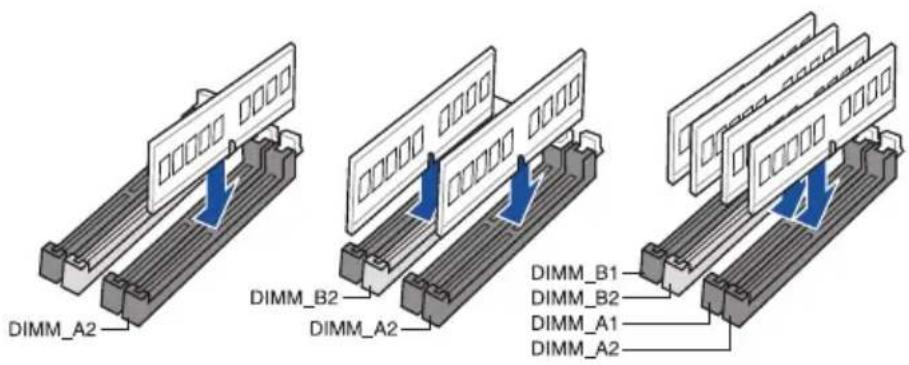

Configurations mémoire recommandées

Vous pouvez installer des modules de mémoire DDR4 un-buffered et non-ECC de 1 Go, 2 Go, 4 Go, 8 Go et 16 Go sur les interfaces de connexion DDR4.

Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules de mémoire) ou en overclocking.
• Les modules de mémoire dont la fréquence est supérieure à 2133 MHz et dont le minutage ou profil XMP ne correspondent pas au standard JEDEC. La stabilité et compatibilité de ces modules de mémoire varient en fonction des capacités du processeur et de ses composants.
• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations. • ASUS offre exclusivement la prise en charge de la fonction Hyper DIMM.
• Le support Hyper DIMM peut varier en fonction des caractéristiques physiques de chaque processeur. Chargez les paramètres X.M.P ou D.O.C.P dans le BIOS pour la prise en charge d'Hyper DIMM.
• Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.

1.1.5 Slots d'extension

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

N°. Description

1Slot PCIE x1_1

2Slot PCIE x16/x8_1

3Slot PCIE x1_2

4 Slot PCIE x8_2

5 Slot PCIE x1_3

6Slot PCIE x2_3

Configuration VGA	Mode de fonctionnement PCI Express 3.0
	PCIe_x16/x8_1 PCIe_x8_2
Une carte VGA/PCIe	x 16 (recommandé pour une carte VGA)	N/D
Deux cartes VGA/PCIe x8	x8

• Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation des technologies CrossFireX™ ou SLI™.
• Connectez un ventilateur du châssis au connecteur CHA_FAN1-2 de la carte mère lors de l'utilisation de multiples cartes graphiques pour un meilleur environnement thermique.

Affectation des IRQ pour cette carte mère

	A B C D E F G H
PCIe_x1_1 --partagé ----
PCIe_x16/x8_1 partagé ----
PCIe_x1_2 --partagé ----
PCIe_x1_3 ---partagé ----
PCIe_x8_2 -partagé ----
PCIe_x2_3 partagé ----
Contrôleur XHCI partagé ----
Contrôleur SATA partagé ----
Contrôleur HD Audio partagé ----
Contrôleur SMBUS partagé ----
Contrôleur réseau Intel® I219V	---partagé ----
Contrôleur ASMedia 2142_1	partagé ----

1. Cavalier clear CMOS (2-pin CLRTC)

Ce cavalier vous permet d'effacer la mémoire RTC (Real Time Clock) du CMOS. La mémoire CMOS stocke les éléments suivants : la date, l'heure et les paramètres du BIOS. La pile bouton intégrée alimente les données de la mémoire vive du CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Court-circuitez les broches 1-2 à l'aide d'un objet métallique ou d'un capuchon de cavalier pendant 5 à 10 secondes.
3. Branchez le cordon d'alimentation et démarrez l'ordinateur.
4. Maintenez enfoncée la touche du clavier lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.

Ne retirez jamais le capuchon du cavalier CLRTC de sa position par défaut, sauf en cas d’effacement de la mémoire RTC CMOS. Retirez le capuchon peut provoquer un échec de démarrage du système !

• Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile intégrée et déplacez à nouveau le cavalier pour effacer les données de la mémoire RTC CMOS. Puis, réinstallez la pile.
• Vous n'avez pas besoin d'effacer la mémoire RTC lorsque le système se bloque suite à un overclocking. Dans ce dernier cas, utilisez la fonction C. P. R. (CPU Parameter Recall). Éteignez et redémarrez le système afin que le BIOS puisse automatiquement restaurer ses valeurs par défaut.
• Débranchez l'alimentation pour activer la fonction C. P. R. Éteignez puis rallumez la source d'alimentation ou débranchez puis rebranchez le cordon d'alimentation avant de redémarrer le système.

2. Cavalier de surtension du processeur (3-pin cpu_ov)

Ce cavalier vous permet de régler une tension du processeur plus élevée de sorte à obtenir un overclocking plus flexible. Placez le capuchon de cavalier sur les broches 2-3 pour obtenir plus de réglages de tension. Pour restaurer les valeurs par défaut, placez le capuchon de cavalier sur les broches 1-2.

1.1.7 Témoins lumineux de la carte mère

Les témoins Q-LED indiquent l'état de vérification des composants clés (processeur, DRAM, carte VGA ainsi que les périphériques de démarrage) en séquence au démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. Cette solution conviviale offre une méthode intuitive et rapide pour détecter la racine du problème.

Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.

2. LED d'alimentation

La carte mère est livrée avec une LED qui s'allume lorsque le système est sous tension, en veille ou en mode arrêt logiciel. Elle vous rappelle qu'il faut bien éteindre le système et débrancher le câble d'alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L'illustration ci-dessous indique l'emplacement de cette LED.

1. Connecteurs SATA 6.0 gb/s intel ® (7-pin sata6g\_12, sata6g\_34, sata6g\_56)

Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s.

L'installation de disques durs Serial ATA permet de créer des volumes RAID 0, 1, 5 et 10 par le biais de la technologie Intel® Rapid Storage.

REMARQUE : Connectez l'extrémité à angle droit du câble SATA à votre lecteur SATA. Vous pouvez aussi connecter cette extrémité du câble à l'un des connecteurs SATA embarqués pour éviter les conflits mécaniques avec les cartes graphiques de grande taille.

• Ces connecteurs sont réglés en mode [AHCI] par défaut. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez le mode SATA du BIOS sur [Intel RST Premium With Intel Optane System Acceleration (RAID)].
• Avant de créer un volume RAID, consultez le guide de configuration RAID inclus dans le dossier Manual du DVD de support.

2. Connecteur pour port audio en façade (10-1 pin AAFP)

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.

3. Connecteur COM (10-1 pin COM)

Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis.

Le module COM est vendu séparément.

4. Connecteur TPM (14-1 pin TPM)

Ce connecteur est compatible avec le système Trusted Platform Module (TPM), permettant de stocker en toute sécurité les clés et certificats numériques, les mots de passe et les données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme.

Le module TPM est vendu séparément.

5. Connecteurs USB 3.1 Gen 1 (20-1 pin u31g1\_78, u31g1\_56)

Ces connecteurs sont dédiés à la connexion de ports USB 3.1 Gen 1 supplémentaires. Ils sont conformes à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez utiliser ce port pour brancher un périphérique USB 2.0.

Le module USB 3.1 Gen 1 est vendu séparément.

6. Connecteurs USB 2.0 (10-1 pin USB910, USB1112)

Ces connecteurs sont dédiés à des ports USB 2.0. Connectez le câble du module USB à l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis. Ces ports sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s.

Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère !

Le module USB 2.0 est vendu séparément.

7. Connecteurs pour ventilateurs et pompe à eau (4-pin cpu_fan; 4-pin cpu_opt; 4-pin aio_pump; 4-pin cha_fan1-2)

Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur.

• N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur !
• Vérifiez que le câble d'alimentation du ventilateur dédié au processeur est bien branché sur le connecteur CPU_FAN de la carte mère.

• Le connecteur CPU_FAN prend en charge les ventilateurs du processeur d'une puissance maximale de 1A (12 W).
• Connectez le ventilateur de votre kit de watercooling sur le connecteur AIO_PUMP.

8. Connecteurs d'alimentation ATX (24-pin eatxpwr; 8-pin EATX12V)

Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation ont été conçues pour être insérées dans ces connecteurs dans un seul sens. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place.

• Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W.
• N'oubliez pas de connecter la prise EATX12V 8 broches. Sinon, le système ne démarrera pas.
• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
• Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez une unité d'alimentation pouvant fournir 1000 W ou plus pour assurer la stabilité du système.

9. Connecteur panneau système (20-3 PIN PANEL)

Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.

• LED d'alimentation système (PLED 2 broches ou 3-1 broches)

Ce connecteur à 2 broches ou 3-1 broches est destiné à la LED d'alimentation système. Branchez le câble de la LED d'alimentation du châssis à ce connecteur. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• LED d'activité HDD (2-pin hdd\_led)

Ce connecteur à 2 broches est dédié à la LED d'activité HDD (activité du disque dur). Branchez le câble de la LED d'activité HDD à ce connecteur. La LED HDD s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

- Connecteur haut-parleur d'alerte système (4-pin SPEAKER)

Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

- Bouton d'alimentation atx/soft-off (2-pin pwr_sw)

Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Appuyer sur le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

- Bouton de réinitialisation (2-pin RESET)

Ce connecteur à 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre.

10. Sockets m.2 (m.2_1; m.2_2)

Ces interfaces permettent d'installer des modules M.2 SSD.

• Le socket M.2_1 prend en charge les modules PCIe 3.0 en mode x4 et SATA (pour lecteurs M Key 2242/2260/2280/22110) (PCIE et SATA).
• Le socket M.2_2 prend en charge les modules PCIe 3.0 en mode x4 (pour lecteurs M Key 2242/2260/2280) (PCIE uniquement).
• Ces sockets sont compatibles avec la technologie Intel ® Rapid Storage Technology (IRST).

Le module SSD M.2 est vendu séparément.

2.1 Monter votre ordinateur

Les illustrations de cette section sont données à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.

2.1.1 Installer le processeur

Assurez-vous de n'installer que le processeur conçu pour le socket LGA1151. NE PAS installer de processeur conçu pour LGA1155 et LGA1156 sur le socket LGA1151.

• Le kit d'installation du processeur n'est compatible qu'avec l'interface de connexion LGA1151 Intel®.
• Assurez-vous que le processeur est bien en place avant de l'installer sur le support du processeur de la carte mère.
• Utilisez le kit d'installation du processeur uniquement pour installer le processeur. N'endommagez PAS ou ne pliez PAS le kit d'installation du processeur.
• Tenez toujours fermement les deux côtés du kit d'installation du processeur lors de l'installation, du retrait ou de la récupération du kit d'installation du processeur.
• Utilisez une surface plane et lisse lors de l'installation du processeur sur le kit d'installation pour éviter d'endommager le processeur.
• ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.

2.1.2 Installer le ventilateur du processeur

Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation.

Pour désinstaller le ventilateur du processeur

Chapitre 2

2.1.3 Installer la carte mère

1. Placez la plaque d'E/S métallique ASUS sur l'ouverture dédiée à l'arrière de votre châssis d'ordinateur.

1. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/sortie) sont alignés avec la zone d'E/S du châssis.

1. Placez neuf (9) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous) pour sécuriser la carte mère au châssis.

Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.

2.1.4 Installer un module de mémoire

Retirer un module de mémoire

2.1.5 Connexion d'alimentation ATX

Assurez-vous de connecter la prise 8 broches.

2.1.6 Connexion de périphériques SATA

2.1.7 Connecteur d'entrée/sortie avant

Connecteur pour façade de châssis d'ordinateur

Connecteur audio pour façade de châssis d'ordinateur

Connecteur USB 3.1 Gen 1

Connecteur USB 2.0

2.1.8 Installer une carte d'extension carte pcie X16

La carte SSD est vendue séparément.

Pour installer le support pour ventilateur ASUS et le ventilateur

Si vous utilisez des paramètres haute performance lors de l'overclocking, assurez-vous d'installer le support pour ventilateur pour installer un ou plusieurs ventilateurs supplémentaires.

• Vous pouvez installer des ventilateurs 12V (1A, 12W), 40mm x 40mm ou 50mm x 50mm. • Utilisez les vis fournies avec les ventilateurs.
• Ces ventilateurs sont vendus séparément.

2.2 Connecteurs arrières et audio de la carte mère 2.2.1 connecteurs arrières

Connecteurs arrières
1. Ports USB 2.0 1314 6. HDMI 1.4b
2. Port DVI-D 7. Ports USB 3.1 Gen 1 12
3. Port USB 3.1 Gen 2 Type A E12 8. Ports	USB 3.1 Gen 1 34
4. Port souris + clavier PS/2 9. Port de sortie S/PDIF optique
5. Port réseau Intel ® (LAN1)* 10. Prises audio**

et : Reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.

• Le périphérique USB 3.1 Gen 1 connecté peut fonctionner en mode xHCI ou EHCI en fonction de la configuration du système d'exploitation.
• Les périphériques USB 3.1 Gen 1 ne peuvent être utilisés que comme périphériques de stockage des données.
• Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Il est fortement recommandé de connecter vos périphériques USB 3.1 Gen 1 sur les ports USB 3.1 Gen 1 et les périphériques USB 3.1 Gen 2 sur les ports USB 3.1 Gen 2, et ce afin d'obtenir un débit et des performances accrues.

Témoins des ports réseau

LED ACT/LIEN LED VITESSE
État Description État Description
Éteint Pas de lien Éteint Connexion 10 Mb/s
Orange Lien établi	Orange Connexion	100 Mb/s
Orange(clignotant)	Activité dedonnées	Vert Connexion 1 Gb/s
Orange(clignotant puis fixe)	Prêt à sortir du mode S5

Les contrôleurs réseau peuvent être désactivés dans le BIOS. Toutefois, il est possible que les témoins du contrôleur réseau 1 restent allumés même si celui-ci a été désactivé.

**Configurations audio 2, 4, 6 ou 8 canaux**

Port	Casque / 2 canaux	4 canaux 6 canaux	8 canaux
Bleu clair	Entrée audio	Entrée audio Entrée audio Haut-parleurs		latéraux
Vert	Sortie audio	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Rose	Entrée micro	Entrée micro Entrée micro	Entrée micro
Orange	--	Haut-parleur central/Caisson de basse		Haut-parleur central/Caisson de basse
Noir	- Sortie haut-parleurs arrières		Sortie haut-parleurs arrières	Sortie haut-parleurs arrières

Connecteurs audio

Connexion à un casque ou un microphone

Connexion à des haut-parleurs stéréo

Connexion à un système de haut-parleurs 2

Connexion à un système de haut-parleurs 4
        E["Residential Audio System"]
        F["Residential Audio System"]
        G["Residential Audio System"]
        H["Residential Audio System"]
    end
    I["Residential Audio System"] --> J["Output"]
    K["Residential Audio System"] --> L["Output"]

Connexion à un système de haut-parleurs 6

Connexion à un système de haut-parleurs 8

2.3 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le châssis d'ordinateur.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis.
4. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant la séquence suivante :

a. Moniteur b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne) c. Alimentation système

1. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume. Pour les alimentations ATX, le voyant lumineux système s'allume lorsque vous appuyez sur le bouton d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ou des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vérifiez le réglage des cavaliers et les connexions, ou faites appel au service après-vente de votre revendeur.

Bip BIOS Description
1 bip court Processeur graphique détecté	Démarrage rapide désactivéAucun clavier détecté
1 bip continu suivi de 2 bips courts suivis d'une pause (répété)	Aucune mémoire détectée
1 bip continu suivi de 3 bips courts Processeur graphique non détecté
1 bip continu suivi de 4 bips courts Panne d'un composant matériel

1. Au démarrage, maintenez la touche enfoncée pour accéder au menu de configuration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.

2.4 Éteindre l'ordinateur

Lorsque le système est sous tension, appuyer sur le bouton d'alimentation pendant moins de 4 secondes passe le système en mode veille ou en mode arrêt logiciel en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt logiciel quel que soit le réglage du BIOS.

3.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité que sous un système d'exploitation. Le terme «BIOS» spécifié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale.

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de cette carte mère pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
• Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Lors du téléchargement ou de la mise à jour du BIOS de cette carte mère, n’oubliez pas de renommer le fichier Z370SH.CAP.

3.2 Programme de configuration du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend la touche Pilote et une aide en ligne pour vous guider lors de l'utilisation du programme de configuration du BIOS.

Accéder au BIOS au démarrage du système

Pour accéder au BIOS au démarrage du système, appuyez sur ou lors du POST (Power-On Self Test). Si vous n'appuyez pas sur ni sur, le POST continue ses tests.

Accéder au BIOS après le POST

Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur + +.
• Appuyer sur le bouton de réinitialisation du châssis.
• Appuyer sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué.

Une fois l'une de ces trois options utilisée, appuyez sur pour accéder au BIOS.

• Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent différer de celles apparaissant sur votre écran.
• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Consultez la section 1.1.6 Cavaliers pour plus d'informations sur l'effacement de la mémoire CMOS.
• Le BIOS ne prend pas en charge les périphériques Bluetooth.

Visitez le site Web d'ASUS pour plus de détails sur le BIOS.

L'écran de menu BIOS

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche.

3.2.1 EZ mode (mode EZ)

Par défaut, l'écran EZ Mode (Mode EZ) est le premier à apparaître lors de l'accès au BIOS. L'interface EZ Mode offre une vue d'ensemble des informations de base du système et permet aussi de modifier la langue du BIOS, le mode de performance et l'ordre de démarrage des périphériques. Pour accéder à l'interface Advanced Mode, sélectionnez Advanced Mode ou appuyez sur la touche de votre clavier.

Le type d'interface par défaut du BIOS peut être modifié. Reportez-vous à la section Menu Boot (Démarrage) pour plus de détails.

Les options de la séquence de démarrage varient en fonction des périphériques installés.

3.2.2 Mode avancé

L'interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L'écran ci-dessous est un exemple de l'interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les diverses options de configuration.

Pour accéder à l'interface avancée, sélectionnez Advanced Mode (F7) ou appuyez sur la touche de votre clavier.

Barre de menus

La barre de menus située en haut de l'écran affiche les éléments suivants :

My Favorites (Favoris)	Accès rapide aux éléments de configuration les plus utilisés.
Main (Principal) Modification des paramètres de base du système
Ai Tweaker Modification des paramètres d'overclocking du système
Advanced (Avancé)	Modification des paramètres avancés du système
Monitor (Surveillance)	Affiche la température et l'état des différentes tensions du système et permet de modifier les paramètres de ventilation.
Boot (Démarrage) Modification des paramètres de démarrage du système
Tool (Outils) Modification des paramètres de certaines fonctions spéciales
Exit (Sortie)	Sélection des options de sortie ou restauration des paramètres par défaut

Éléments de menu

L'élément sélectionné dans la barre de menu affiche les éléments de configuration spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal.

Les autres éléments My Favorites (Favoris), Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie) de la barre des menus ont leurs propres menus respectifs.

Éléments de sous-menu

Si un signe “>” apparaît à côté de l'élément d'un menu, ceci indique qu'un sous-menu est disponible. Pour afficher le sous-menu, sélectionnez l'élément souhaité et appuyez sur la touche de votre clavier.

De nombreuses langues d'utilisation sont disponibles pour l'interface de configuration du BIOS. Cliquez sur ce bouton pour sélectionner la langue que vous souhaitez voir s'afficher sur l'écran du BIOS.

Favoris (F3)

Favoris est un espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris. Sélectionnez les paramètres de BIOS fréquemment utilisés et ajoutez-les à la liste des favoris.

Consultez la section 3.3 Favoris pour plus de détails.

Contrôle q-fan (F6)

La fonctionnalité Q-Fan permet de gérer et de personnaliser les réglages des ventilateurs installés. Utilisez ce bouton pour régler les ventilateurs manuellement selon vos besoins.

Consultez la section 3.2.3 Contrôle Q-Fan pour plus de détails.

Cet assistant vous permet de visualiser et de régler les paramètres d'overclocking du système. Il permet aussi de modifier le mode de fonctionnement SATA de la carte mère (AHCI ou RAID).

Consultez la section 3.2.4 Assistant EZ Tuning pour plus de détails.

Rechercher dans les FAQ

Déplacez votre souris au-dessus de ce bouton pour afficher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page web de FAQ sur le BIOS ASUS. Vous pouvez également numériser le code QR ci-dessous :

Le bouton situé au-dessus de la barre de menu contient les touches de navigation de l'interface de configuration du BIOS. Les touches de navigation permettent de naviguer et de sélectionner/modifier les divers éléments disponibles dans l'interface de configuration du BIOS.

Barre de défilement

Une barre de défilement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être affichés à l'écran. Utilisez les touches directionnelles haut/bas ou les touches / de votre clavier pour afficher le reste des éléments.

Aide générale

Au bas de l'écran de menu se trouve une brève description de l'élément sélectionné. Utilisez la touche pour faire une capture d'écran du BIOS et l'enregistrer sur un périphérique de stockage amovible.

Champs de configuration

Ces champs affichent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas configurable par l'utilisateur.

Les champs configurables sont surlignés lorsque ceux-ci sont sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et appuyez sur la touche de votre clavier pour afficher la liste des options de configuration disponibles.

Dernières modifications

Un bouton est disponible dans le BIOS pour vous permettre d'afficher les éléments de configuration du BIOS qui ont été récemment modifiés et enregistrés.

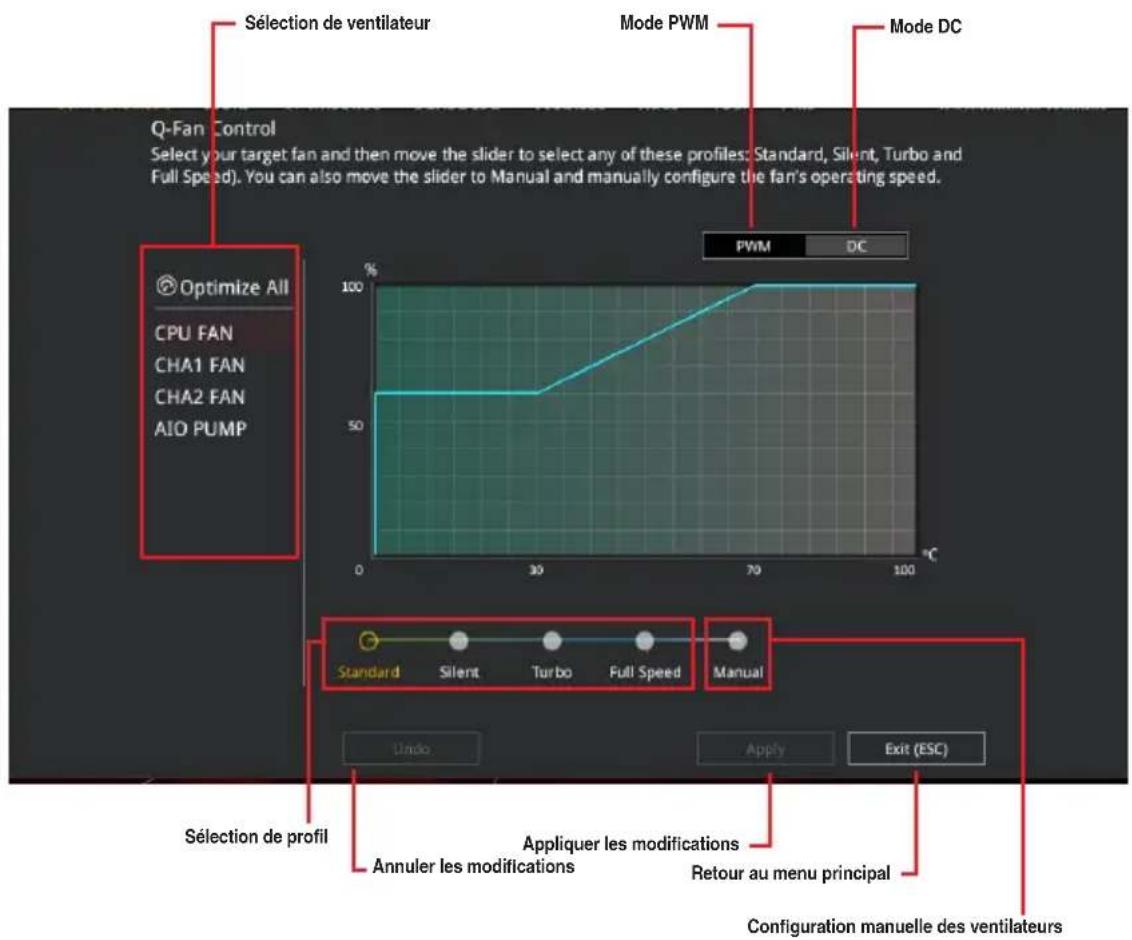

3.2.3 Contrôle q-fan

La fonctionnalité Q-Fan vous permet de sélectionner un profil de ventilateur pour une utilisation spécifique ou configurer manuellement la vitesse de rotation des ventilateurs installés.

Configuration manuelle des ventilateurs

Sélectionnez le mode Manual (Manuel) de la liste des profils pour configurer manuellement la vitesse de rotation des ventilateurs.

Pour configurer vos ventilateurs manuellement :

1. Sélectionnez un ventilateur.
2. Faites glisser les points de vitesse pour modifier la vitesse de rotation du ventilateur.
3. Cliquez sur Apply (Appliquer) pour enregistrer les modifications et cliquez sur Exit (ESC) (Sortie) pour quitter.

L'assistant EZ Tuning vous permet d'optimiser la fréquence du processeur et de la mémoire ainsi que la vitesse du ventilateur du processeur. Vous pouvez également créer des volumes RAID par le biais de cet assistant.

OC tuning

Pour démarrer OC Tuning :

1. Appuyez sur la touche de votre clavier ou cliquez sur du BIOS pour accéder à l'écran de l'assistant EZ Tuning.

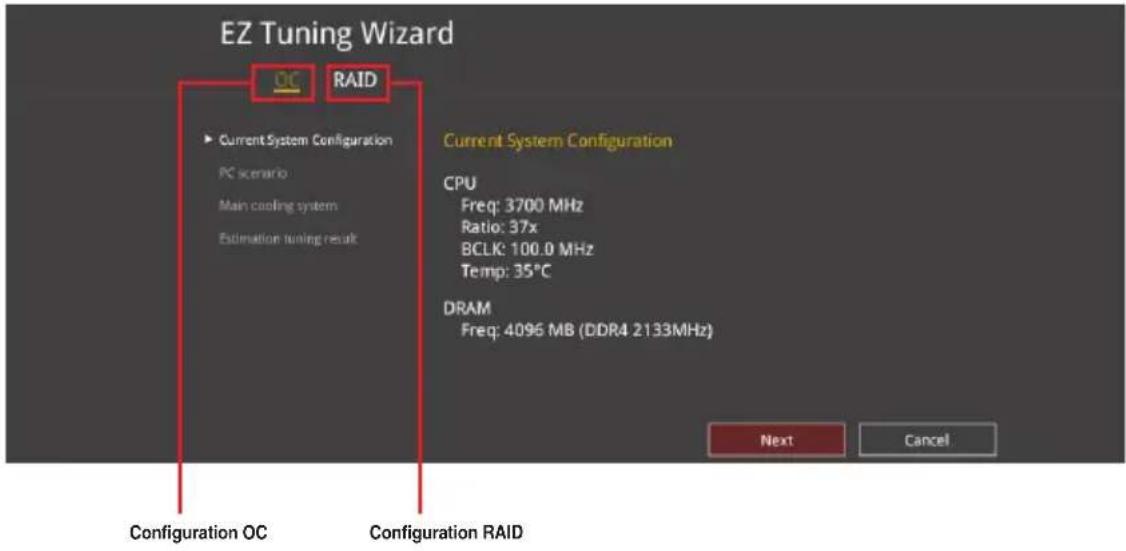

EZ Tuning Wizard (F11)

sur l'écran

1. Cliquez sur OC puis cliquez sur Next (Suivant).

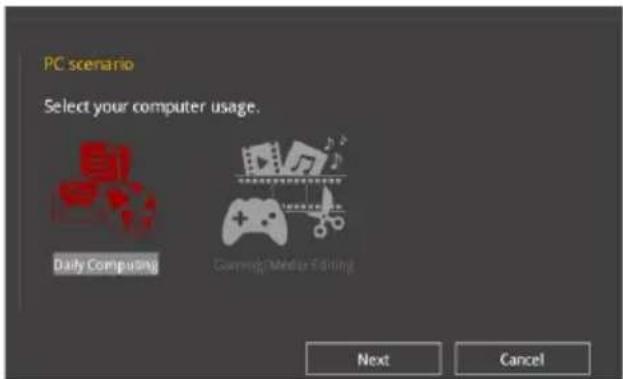

2. Sélectionnez un profil d'utilisation puis cliquez sur Next (Suivant).

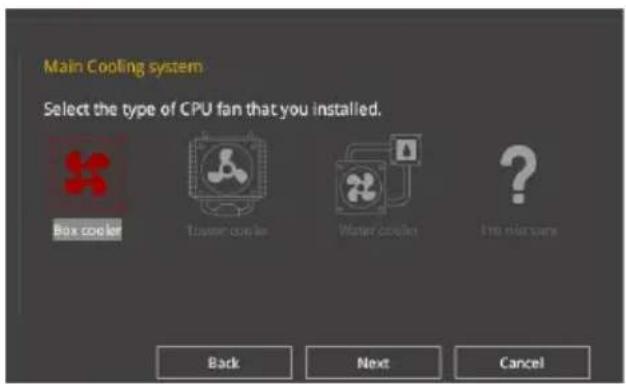

1. Sélectionnez un système de refroidissement principal BOX cooler (Refroidisseur boîtier), Tower cooler (Refroidisseur tour), Water cooler (Refroidisseur à eau) ou I'm not sure (Je ne suis pas sûr), puis cliquez sur Next (Suivant).

1. Après avoir sélectionné le système de refroidissement principal, cliquez sur Next (Suivant) puis cliquez sur Yes (Oui) pour démarrer OC Tuning.

Création d'un volume RAID

Pour créer un volume RAID :

1. Appuyez sur la touche de votre clavier ou cliquez sur du BIOS pour accéder à l'écran de l'assistant EZ Tuning.

sur l'écran

1. Cliquez d'abord sur RAID puis sur Next (Suivant).

• Vérifiez que vos disques durs ne font pas déjà partie d'un volume RAID existant.
• Assurez-vous de connecter vos disques durs aux connecteurs gérés par le contrôleur SATA Intel®.
• Sélectionnez le port que vous souhaitez définir sur le mode RAID, PCIE ou SATA, puis cliquez sur Next (Suivant).

1. Sélectionnez le type de stockage RAID, soit Easy Backup ou Super Speed, puis cliquez sur Next (Suivant).

a. Pour Easy Backup, cliquez sur Next (Suivant), puis sélectionnez Easy Backup (RAID1) ou Easy Backup (RAID10).

Pour quatre disques durs, seule l'option Easy Backup (RAID 10) est disponible.

b. Pour Super Speed, cliquez sur Next (Suivant), puis sélectionnez Super Speed (RAID0) ou Super Speed (RAID5).

1. Une fois terminé, cliquez d'abord sur Next (Suivant), puis sur Yes (Oui) pour continuer le processus de configuration du volume RAID.
2. Cliquez ensuite sur Yes (Oui) pour quitter et sur OK pour redémarrer le système.

3.3 My favorites (favoris)

My Favorites est un espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris.

My Favorites (Mes favoris) comprend plusieurs éléments par défaut liés aux performances, à l'économie d'énergie et au démarrage rapide. Vous pouvez personnaliser cet écran en ajoutant ou en supprimant des éléments.

Ajouter des éléments à la liste des favoris

Pour ajouter un élément fréquemment utilisé à la liste des favoris :

1. Appuyez sur la touche de votre clavier ou cliquez sur du BIOS pour accéder à la liste des menus du BIOS.

sur l'écran

1. Sélectionnez le(s) élément(s) de BIOS à ajouter à la liste de vos favoris.

1. Sélectionnez l’un des menus principaux, puis cliquez sur le sous-menu à ajouter à la liste des favoris en cliquant sur l’icône + ou en appuyant sur la touche de votre clavier.

Les éléments suivants ne peuvent pas être ajoutés à la page des favoris :

• Les éléments dotés d'options de sous-menus
• Les éléments gérés par l'utilisateur comme la langue ou la priorité de démarrage
• Les éléments fixes tels que la date et l'heure et les informations dédiées au SPD.
• Cliquez sur Exit (ESC) (Quitter) ou appuyez sur la touche <Échap> de votre clavier pour quitter la liste des menus du BIOS.
• Les éléments de BIOS sélectionnés seront dès lors disponibles dans la liste de vos favoris.

3.4 Menu principal

L'écran du menu principal apparaît lors de l'utilisation de l'interface Advanced Mode du BIOS. Ce menu offre une vue d'ensemble des informations de base du système et permet aussi de régler la date, l'heure, la langue et les paramètres de sécurité du système.

Ce menu permet de modifier les paramètres de sécurité du système.

• Si vous avez oublié le mot de passe d'accès au BIOS, vous pouvez le réinitialiser en effaçant la mémoire CMOS. Consultez la section 1.1.6 Cavaliers pour plus d'informations sur l'effacement de la mémoire CMOS.
• Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) affichent la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Défini).

3.5 Menu ai tweaker

Le menu Ai Tweaker permet de configurer les éléments liés à l'overclocking.

Prenez garde lors de la modification des éléments du menu Ai Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

Les options de configuration de cette section varient en fonction du type de processeur et de modules de mémoire installés sur la carte mère.

Ai overclock tuner (réglages ai overclock)

Sélectionne les options d'overclocking du processeur pour obtenir la fréquence interne souhaitée.

[Auto] Charge les paramètres d'overclocking optimaux pour le système.

[Manual] Permet une configuration manuelle des différents éléments d'overclocking.

[X. M. P.] À n'utiliser .). Permet d'optimiser les performances du système.

L'option de configuration [X. M. P.] n'apparaît que si vous avez installé des modules de mémoire compatibles avec la technologie eXtreme Memory Profile (X. M. P).

L'élément suivant n'apparaît que si l'option Ai Overclock Tuner est définie sur [Manual].

Ajustez la fréquence de base pour améliorer les performances du système. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 40.0 MHz et 650.0 MHz.

Vérifiez les caractéristiques de votre processeur avant de modifier la valeur. Une fréquence de base trop élevée peut endommager le processeur de manière permanente.

ASUS multicore enhancement

[Auto] Maximise les performances lors de l'overclocking.

[Désactivé] Réglages de ratio par défaut.

CPU core ratio (ratio du cœur du processeur)

Permet de configurer les ratios de cœur du processeur.

Options de configuration : [Auto] [Sync All Cores] [Per Core]

Fréquence mémoire DRAM

Permet de définir la fréquence de fonctionnement de la mémoire. Les options de configuration varient en fonction du réglage de la fréquence de base BCLK. Sélectionnez le mode automatique pour appliquer la configuration optimale.

Options de configuration : [Auto] [DDR4-800MHz] - [DDR4-8533MHz]

Les sous-éléments suivants permettent de régler le ratio et certaines autres fonctionnalités du processeur.

Intel® speedstep™

Le système d'exploitation ajuste dynamiquement la tension et la fréquence du noyau du processeur pour aider à réduire la consommation électrique et la chaleur émise par le processeur.

Options de configuration : [Auto] [Disabled] [Enabled]

Turbo mode (mode turbo)

[Enabled] Les cœurs du processeur fonctionnent plus vite sous certaines conditions.

[Désactivé] Désactive cette fonction.

3.6 Menu Advanced (avancé)

Le menu Advanced permet de modifier certains paramètres du processeur et d'autres composants du système.

Prenez garde lors de la modification des paramètres du menu Advanced. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

Les éléments de ce menu affichent les informations du processeur automatiquement détectées par le BIOS.

Les éléments de ce menu peuvent varier selon le type de processeur installé.

Hyper-Threading

La technologie Intel® Hyper-Threading permet à un processeur d'être détecté comme deux processeurs logiques sous le système d'exploitation, autorisant ce dernier à exécuter deux threads simultanément.

Options de configuration : [Désactivé] [Activé]

CPU - power management control (options de gestion d'alimentation du processeur)

Les éléments de ce menu permettent de régler les fonctionnalités d'alimentation du processeur.

Intel® speedstep™

Cet élément permet la prise en charge de plus de deux fréquences.

Options de configuration : [Auto] [Disabled] [Enabled]

Turbo mode (mode turbo)

Active ou désactive la technologie Intel® Turbo Mode. Cet élément permet aux cœurs du processeur de fonctionner plus rapidement que la fréquence de fonctionnement de base lorsque ceux-ci sont en dessous des spécifications d'alimentation, de courant et de température.

Options de configuration : [Désactivé] [Activé]

CPU C states (États C-State du processeur)

Détermine l'état C-State du processeur.

Options de configuration : [Auto] [Disabled] [Enabled]

Les éléments de ce menu vous permettent de changer ASPM par PCH et SA PCI Express.

3.6.3 System Agent (sa) configuration (agent de configuration système)

Les éléments de ce menu vous permettent de régler la vitesse de lien du port PEG et multi-affichage.

3.6.4 PCH configuration (configuration PCH)

Les éléments de ce menu vous permettent de régler la vitesse PCH PCI Express.

Configure certains paramètres des slots PCI Express.

PCIe Speed (Vitesse de PCIe)

Détermine automatiquement la vitesse des slots PCI Express.

Options de configuration : [Auto] [Gen1] [Gen2] [Gen3]

Configuration de stockage de la puce PCH

Lors de l'accès au BIOS, celui-ci détecte automatiquement la présence des périphériques SATA. Ces éléments affichent Not Present si aucun lecteur SATA n'est installé dans le système.

Contrôleur(s) SATA

Cet élément permet d'activer ou de désactiver le périphérique SATA.

Options de configuration : [Enabled] [Disabled]

Les éléments suivants n'apparaissent que si SATA Controller(s) est réglé sur [Enabled].

Sélection de mode SATA

Déterminez le mode de configuration SATA.

[AHCI] Si vous souhaitez que les disques durs Serial ATA utilisent

La fonction AHCI (Advanced Host Controller Interface), réglez cet élément sur [AHCI]. L'interface AHCI autorise le pilote de stockage embarqué à activer des fonctionnalités SATA avancées permettant d'améliorer les performances de stockage quelle que soit la charge du système en laissant au disque le soin d'optimiser en interne l'ordre des commandes.

Utilisez ce mode si vous souhaitez créer un volume RAID à partir de disques durs SATA.

S. M. A. R. T. status test (vérification de l'état SMART)

S. M. A. R. T. (Self-Monitoring, Analysis and Reporting Technology - Technique d'Auto-surveillance, d'Analyse et de Rapport) est un système de surveillance qui affiche un message d'avertissement pendant le POST (Auto-test au démarrage) quand une erreur survient au niveau des disques durs. Options de configuration : [On] [Off]

SATA6G_1(NOIR Charbon) - SATA6G_6(NOIR charbon)

SATA6G_1(noir charbon) - SATA6G_6(noir charbon)

Cet élément permet d'activer ou désactiver les connecteurs SATA de manière individuelle.

Options de configuration : [Désactivé] [Activé]

Hot plug (branchement à chaud)

Cet élément n'apparaît que si l'option SATA Mode Selection a été réglée sur [AHCI] et permet d'activer ou de désactiver la prise en charge du branchement à chaud pour les lecteurs SATA.

Options de configuration : [Désactivé] [Activé]

3.6.6 Pch-fw configuration (configuration pch-fw)

Permet de configurer le firmware TPM.

Les éléments de ce menu vous permettent de basculer entre les lignes PCIe et de configurer les périphériques embarqués.

HD audio controller (contrôleur audio HD)

Active ou désactive le contrôleur haute définition audio.

Options de configuration : [Désactivé] [Activé]

M.2_1 configuration (configuration m.2_1) : [auto][mode sata][mode PCIE]

[Auto] Détecte automatiquement le périphérique M.2. Lorsqu'un périphérique SATA est détecté, SATA6G_1 est désactivé.

[SATA mode] Prend en charge uniquement les périphériques SATA M.2. Veuillez noter que le port SATA6G_1 ne peut pas être utilisé avec ce mode.

[PCIE mode] Prend en charge uniquement les périphériques PCIE M.2.

Asmedia USB 3.1 controller (contrôleur asmedia USB 3.1)

Active ou désactive le contrôleur Asmedia USB 3.1.

Options de configuration : [Désactivé] [Activé]

Intel LAN Controller (contrôleur réseau intel®)

[Enabled] Active le contrôleur réseau Intel®.

[Disabled] Désactive ce contrôleur.

3.6.8 APM configuration (gestion d'alimentation avancée)

Les éléments de ce menu vous permettent de définir les paramètres de réveil et de veille du système.

Permet au BIOS de couper l'alimentation de certains composants lorsque l'ordinateur est en mode veille S4+S5 ou S5 pour satisfaire aux normes ErP. Sur [Enabled], toutes les autres options de gestion de l'alimentation sont désactivées.

Options de configuration : [Désactivé] [Activer(S4+S5)] [Activer(S5)]

Les éléments de ce menu vous permettent de configurer la prise en charge PXE lPv4 / lPv6.

3.6.10 Hdd/ssd SMART information (informations SMART disque dur/ssd)

Les éléments de ce menu affichent les informations SMART des périphériques connectés.

Les périphériques NVM Express ne prennent pas en charge les informations SMART.

3.6.11 Configuration USB

Les éléments de ce menu vous permettent de modifier les fonctions liées à l'interface USB.

L'élément Mass Storage Devices affiche les valeurs auto-détectées. Si aucun périphérique USB n'est détecté, l'élément affiche None.

Détermine l'état individuel de chacun des ports USB.

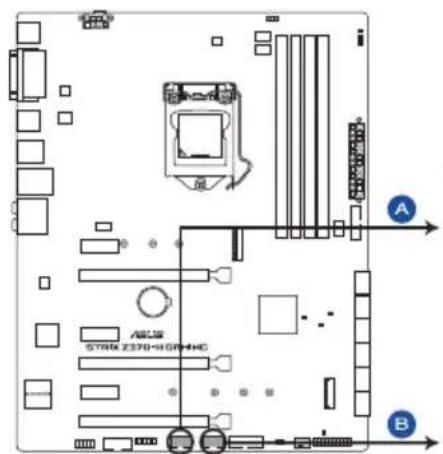

Consultez la section 1.1.2 Schéma de la carte mère pour visualiser l'emplacement de chacun des connecteurs/ports USB de la carte mère.

3.7 Menu monitor (surveillance)

Le menu Monitor affiche l'état de la température et de l'alimentation du système, mais permet aussi de modifier les paramètres de ventilation.

Qfan tuning (réglages q-fan)

Cliquez sur cet élément pour détecter et appliquer automatiquement la vitesse de rotation minimale des ventilateurs installés.

AIO PUMP Control (Contrôle de la pompe AIO)

[Désactivé] Désactive la fonction de contrôle de la pompe à eau.

[Auto] Détecte le type de pompe à eau installé et bascule vers le mode de fonctionnement approprié.

[DC mode] Utilisez ce mode si vous avez installé un ventilateur DC à 3 broches.

[PWM mode] Active le contrôle de la pompe à eau en mode PWM pour le ventilateur du châssis à 4 broches.

3.8 Menu boot (démarrage)

Le menu Boot vous permet de modifier les options de démarrage du système.

Fast boot (démarrage rapide)

[Disabled] Désactive la fonctionnalité de démarrage rapide du système.

[Enabled] Active la fonctionnalité d'accélération de la séquence de démarrage du système.

Les éléments suivants n'apparaissent que si l'option Fast Boot est réglée sur [Enabled].

[Normal Boot] Mode de réamorçage normal.

[Fast Boot] Accélère la vitesse de réamorçage.

Mode de configuration

[Advanced Mode] Utiliser le mode avancé comme interface BIOS par défaut.

[Mode EZ] Utiliser le mode EZ Mode comme interface BIOS par défaut.

Configure les paramètres de démarrage CSM pour une meilleure prise en charge de divers périphériques VGA, de démarrage et autres composants externes.

[Auto] Le système détecte automatiquement les périphériques de démarrage ainsi que les périphériques supplémentaires.

[Enabled] Permet au module CSM de prendre en charge les périphériques sans pilotes UEFI ou le mode UEFI Windows®.

[Disabled] Désactive cette fonctionnalité pour une prise en charge complète de Windows® Security Update et Security Boot.

Les quatre éléments suivants n'apparaissent que si l'option Launch CSM est réglée sur [Enabled].

Sélectionnez le type de périphériques que vous souhaitez démarrer.

Options de configuration : [UEFI and Legacy OPROM] [Legacy OPROM only] [UEFI only]

Sélectionnez le type de périphériques réseau que vous souhaitez démarrer.

Options de configuration : [Ignorer] [Legacy only] [UEFI driver first]

Sélectionnez le type de périphériques de stockage que vous souhaitez démarrer.

Options de configuration : [Ignore] [Legacy only] [UEFI driver first]

Sélectionnez le type de périphériques d'extension PCI-E/PCI que vous souhaitez démarrer.

Options de configuration : [Legacy only] [UEFI driver first]

Secure boot (démarrage sécurisé)

Configure les paramètres Windows® Secure Boot et gère ses clés pour protéger le système contre les accès non autorisés et les logiciels malveillants lors de l'exécution du POST.

Ces éléments spécifient la priorité des périphériques de démarrage parmi les dispositifs disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système.

- Pour accéder à Windows ^® en mode sans échec, appuyez sur après le POST (Windows ^® 8 non pris en charge).

- Pour sélectionner le périphérique de démarrage lors de la mise sous tension du système, appuyez sur à l'apparition du logo ASUS.

Ces éléments affichent les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné.

3.9 Menu Tool (outils)

Le menu Tool vous permet de configurer les options de fonctions spéciales. Sélectionnez un élément, puis appuyez sur pour afficher le sous-menu.

Setup animator (animateur de configuration)

Cet élément vous permet d'activer ou de désactiver l'animateur de configuration.

Options de configuration : [Enabled] [Disabled]

3.9.1 ASUS EZ Flash 3 utility (utilitaire ASUS EZ flash 3)

Permet d'activer la fonction ASUS EZ Flash 3. Lorsque vous appuyez sur, un message de confirmation apparaît. Utilisez les touches directionnelles pour sélectionner [Yes] (Oui) ou [No] (Non), puis appuyez de nouveau sur pour confirmer.

Pour plus de détails, consultez la section 3.11.2 Utilitaire ASUS EZ Flash 3.

La vitesse de lecture/écriture d'un lecteur SSD peut se dégrader au fil du temps comme tout support de stockage en raison du traitement des données. Secure Erase permet de nettoyer totalement et en toute sécurité votre SSD pour le restaurer dans un état de performance comparable à sa sortie d'usine.

Secure Erase est uniquement disponible en mode AHCI. Veillez à régler le mode de fonctionnement SATA sur AHCI. Cliquez sur Advanced (Avancé) > PCH Storage Configuration (Configuration de stockage de la puce PCH) > SATA Mode Selection (Sélection de mode SATA) > AHCI.

Pour exécuter Secure Erase, cliquez sur Tool (Outils) > Secure Erase à partir de l'interface de configuration avancée du BIOS.

Visitez le site internet d'ASUS pour consulter la liste des lecteurs SSD pleinement compatibles avec la fonctionnalité Secure Erase. Le lecteur SSD peut devenir instable si celui-ci est incompatible avec Secure Erase.

• Le délai de nettoyage du lecteur SSD peut varier en fonction de sa taille. N'éteignez pas votre ordinateur lors de l'exécution de Secure Erase.
• Secure Erase n'est pris en charge que par les connecteurs SATA gérés par le contrôleur Intel. Pour de plus amples informations sur les ports SATA Intel, consultez la section 1.1.2 Schéma de la carte mère de ce manuel.

Explication des états :

• Frozen (Gelé). L'état Frozen (Gelé) est le résultat d'une mesure de protection appliquée par le BIOS. Le BIOS protège les lecteurs ne disposant pas de protection par mot de passe en les gelant avant de démarrer le système. Si votre lecteur est gelé, l'extinction ou une réinitialisation de l'ordinateur doit être effectuée avant de pouvoir utiliser la fonctionnalité Secure Erase.
• Locked (Verrouillé). L'état Locked (Verrouillé) indique que le SSD a été verrouillé suite à un processus Secure Erase incomplet ou arrêté. Ceci peut être le résultat d'un logiciel tiers bloquant l'accès au SSD. Vous devez dans ce cas déverrouiller le SSD dans le logiciel avant de pouvoir continuer à utiliser Secure Erase.

3.9.3 ASUS overclocking profile (profil d'overclocking ASUS)

Le profil d'overclocking ASUS vous permet de stocker ou de restaurer différents profils de configuration du BIOS.

Permet de charger un profil contenant des paramètres de BIOS spécifiques et sauvegardés dans la mémoire flash du BIOS. Entrez le numéro du profil à charger, appuyez sur, puis sélectionnez Yes (Oui).

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !
• Il est recommandé de mettre à jour le BIOS avec les configurations mémoire/processeur et la version de BIOS identiques.

Permet de spécifier le nom d'un profil de configuration.

Permet de sauvegarder, sous forme de fichier, le profil de BIOS actuel dans la mémoire flash du BIOS. Sélectionnez le chiffre à attribuer au profil à sauvegarder, appuyez sur, puis sélectionnez Yes (Oui).

Permet de sauvegarder ou de charger un profil à partir d'un support de stockage USB.

3.9.4 ASUS SPD information (informations SPD ASUS)

Cet élément permet d'afficher les informations de SPD des modules de mémoire installés.

Cet élément affiche les informations relatives aux cartes graphiques installées.

Cet élément affiche les informations et la configuration recommandée pour les emplacements PCIE de la carte graphique installée dans votre système.

Cette fonctionnalité n'est prise en charge que sur une sélection de cartes graphiques ASUS.

Bus interface (interface bus)

Cet élément vous permet de sélectionner l'interface bus.

Configuration options: [PCIEX16/X8_1]

3.10 Menu exit (sortie)

Le menu Exit vous permet non seulement de charger les valeurs optimales par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS. Il est également possible d'accéder à l'interface EZ Mode à partir de ce menu.

Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur, une fenêtre de confirmation apparaît. Sélectionnez OK pour charger les valeurs par défaut.

Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs définies seront enregistrées. Lorsque vous sélectionn OK pour enregistrer les modifications et quitter le BIOS.

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Échap>, une fenêtre de confirmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modifications apportées au BIOS.

Cette option permet de tenter d'exécuter l'application EFI Shell (shellx64.efi) à partir de l'un des systèmes de fichiers disponibles.

3.11 Mettre à jour le BIOS

Le site Web d'ASUS contient les dernières versions de BIOS permettant d'améliorer la stabilité, la compatibilité ou les performances du système. Toutefois, la mise à jour du BIOS est potentiellement risquée. Si votre version de BIOS actuelle ne pose pas de problèmes, NE TENTEZ PAS de mettre à jour le BIOS manuellement. Une mise à jour inappropriée peut entraîner des erreurs de démarrage du système. Suivez attentivement les instructions de ce chapitre pour mettre à jour le BIOS si nécessaire.

Téléchargez la dernière version du BIOS sur le site Web d'ASUS http://www.asus.com.

Les utilitaires suivants permettent de gérer et de mettre à jour le programme de configuration du BIOS.

1. EZ Update : mise à jour du BIOS sous Windows ®.
2. ASUS EZ Flash 3 : mise à jour du BIOS via un périphérique de stockage USB.
3. ASUS CrashFree BIOS 3 : mise à jour du BIOS via un périphérique de stockage amovible USB ou le DVD de support de la carte mère lorsque le fichier BIOS ne répond plus ou est corrompu.

3.11.1 EZ Update

EZ Update vous permet de mettre à jour la carte mère sous environnement Windows®.

• EZ Update nécessite une connexion internet par l'intermédiaire d'un réseau ou d'un FAI (Fournisseur d'accès internet).
• Cet utilitaire est disponible sur le DVD de support accompagnant votre carte mère.

3.11.2 Utilitaire ASUS EZ flash 3

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®.

La mise à jour par Internet varie selon la région et les conditions internet. Vérifiez votre connexion internet avant de mettre à jour le BIOS via Internet.

Pour mettre à jour le BIOS par USB :

1. Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche de votre clavier pour l'activer.
2. Insérez le disque Flash USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
3. Sélectionnez via Storage Device(s) (via périphérique(s) de stockage).

1. Appuyez sur la touche de votre clavier pour sélectionner le champ Drive (Lecteur).
2. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur.
3. Appuyez de nouveau sur pour sélectionner le champ Folder Info (Infos de dossier).
4. Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis appuyez sur pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.
• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.

Pour mettre à jour le BIOS par internet :

1. Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche de votre clavier pour l'activer.
2. Sélectionnez via Internet (Par Internet).

1. Appuyez sur les touches directionnelles gauche/droite pour sélectionner une méthode de connexion à Internet, puis appuyez sur.

1. Suivez les instructions apparaissant à l'écran pour terminer la mise à jour.
2. Redémarrez le système une fois la mise à jour terminée.

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.

3.11.3 Utilitaire ASUS crashfree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à jour.

Le fichier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le fichier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support/ puis copiez-le sur un périphérique de stockage amovible.

Pour restaurer le BIOS :

1. Démarrez le système.
2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible sur l'un des ports USB de votre ordinateur.
3. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.
4. Une fois la mise à jour terminée, vous devrez réaccéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

4.1 Configuration de volumes RAID

Cette carte mère prend en charge la solution RAID suivante : Intel® Rapid Storage Technology : RAID 0, RAID 1, RAID 5 et RAID 10.

Si vous souhaitez installer un système d'exploitation sur un disque dur faisant partie d'un volume RAID, vous devez créer un disque du pilote RAID et charger le pilote lors de l'installation du système d'exploitation. Référez-vous à la section 4.2 Créer un disque du pilote RAID pour plus de détails.

4.1.1 Définitions RAID

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion du volume RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques.

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

4.1.2 Installer des disques durs serial ATA (SATA)

Cette carte mère permet l'installation de disques durs SATA. Pour de meilleures performances, installez des disques durs identiques de même capacité et modèle.

Pour installer des disques durs SATA destinés à une configuration RAID :

1. Installez les disques SATA dans les baies de votre châssis d'ordinateur dédiées aux disques durs.
2. Connectez les câbles de signal SATA.
3. Connectez les câbles d'alimentation SATA.

4.1.3 Utilitaire intel UEFI® rapid storage technology du BIOS

Pour accéder à l'utilitaire Intel® Rapid Storage Technology du BIOS UEFI :

1. Accédez au BIOS lors du POST.
2. Dans le menu Advanced (Avancé), sélectionnez PCH Storage Configuration (Configuration de stockage de la puce PCH), puis appuyez sur.
3. Réglez l'élément SATA Controller Mode Selection sur [Intel RST Premium With Intel Optane System Acceleration (RAID)].
4. Dans le menu Boot (Démarrage), allez dans CSM (Compatibility Support Module) > Launch CSM (Exécuter CSM), puis réglez cet élément sur [Disabled].
5. Enregistrez vos modifications, quittez le BIOS puis accédez de nouveau au BIOS.
6. Dans le menu Advanced (Avancé), allez dans Intel ^ Rapid Storage Technology, puis appuyez sur pour afficher le menu de la technologie Intel ^ Rapid Storage.

Reportez-vous au chapitre 3 pour plus de détails sur le BIOS

En raison de certaines limitations du chipset, lorsque l’un des ports SATA est réglé en mode RAID, tous les autres ports SATA fonctionneront sous ce mode.

Créer un volume RAID

Pour créer un volume RAID :

1. À partir du menu de la technologie Intel ^® Rapid Storage, sélectionnez Create RAID Volume (Créer un volume RAID), puis appuyez sur. L'écran suivant apparaît :

1. Quand le champ de nom est sélectionné, saisissez le nom souhaité du volume RAID, puis appuyez sur.
2. Quand l'élément RAID Level (Niveau RAID) est sélectionné, appuyez sur pour sélectionner un type de configuration RAID, puis appuyez à nouveau sur.
3. Sous l'élément Select Disks (Sélectionner des disques), appuyez sur et sélectionnez X pour sélectionner les disques durs à configurer en volume RAID.

1. Quand l'élément Strip Size (Taille de segment) est sélectionné, appuyez sur pour sélectionner la taille des segments de l'ensemble RAID (RAID 0, 10 et 5 uniquement), puis appuyez à nouveau sur. Les valeurs s'échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 128 Ko. Valeurs standards :
2. RAID 0:128 Ko
3. RAID 10:64 Ko
4. RAID 5:64 Ko

Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

1. Quand l'élément Capacity (MB) (Capacité) (Mo) est sélectionné, saisissez la taille souhaitée du volume RAID, puis appuyez sur. La valeur par défaut indique la capacité maximale autorisée.
2. Quand l'élément Create Volume (Créer un volume) est sélectionné, appuyez sur pour créer le volume RAID et revenir au menu de la technologie Intel® Rapid Storage.

Supprimer un volume RAID

Vous ne pourrez pas restaurer les données après avoir supprimé un volume RAID. Assurez-vous d'avoir sauvegardé vos données importantes avant de supprimer un volume RAID.

Pour supprimer un volume RAID :

1. À partir du menu de la technologie Intel® Rapid Storage, sélectionnez le volume RAID que vous souhaitez supprimer, puis appuyez sur. L'écran suivant apparaît :

1. Quand l'élément Delete (Supprimer) est sélectionné, appuyez sur, puis sélectionnez Yes (Oui) pour supprimer le volume RAID et revenir au menu de la technologie Intel® Rapid Storage, ou sélectionnez No (Non) pour annuler.

Pour accéder à l'utilitaire Intel® Rapid Storage Technology Option ROM :

1. Démarrez le système.
2. Au POST, appuyez sur + pour afficher le menu principal de l'utilitaire.

Les touches de navigation au bas de l'écran vous permettent de vous déplacer entre les menus et de sélectionner les options de ces derniers.

Les écrans RAID du BIOS inclus dans cette section sont donnés à titre indicatif uniquement et peuvent différer de ceux apparaissant sur votre écran.

L'utilitaire prend en charge un maximum de quatre disques durs en configuration RAID.

Pour créer un volume RAID :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. CREATE VOLUME (Créer un volume RAID), puis appuyez sur. L'écran suivant apparaît :

1. Spécifiez un nom pour le volume RAID, puis appuyez sur.
2. Quand l'élément RAID Level (Niveau RAID) est sélectionné, appuyez sur les touches directionnelles haut/bas pour sélectionner un type de configuration RAID, puis appuyez sur.
3. Quand l'élément Disks (Disques les disques durs à configurer en volume RAID. La fenêtre SELECT DISKS (Sélectionner des disques) apparaît :

1. Utilisez les touches directionnelles haut/bas pour mettre un disque en surbrillance, puis appuyez sur pour le sélectionner. Un petit triangle distinguera ce disque. Appuyez sur pour terminer votre sélection.
2. Utilisez les touches directionnelles haut/bas pour sélectionner la taille des segments de l'ensemble RAID (RAID 0, 10 et 5 uniquement), puis appuyez sur. Les valeurs s'échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 128 Ko. Valeurs standards :
3. RAID 0:128 Ko
4. RAID 10:64 Ko
5. RAID 5:64 Ko

Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

1. Quand l'élément Capacity (Capacité) est sélectionné, saisissez la taille souhaitée du volume RAID, puis appuyez sur. La valeur par défaut indique la capacité maximale autorisée.
2. Appuyez sur quand l'élément Create Volume (Créer un volume RAID) est sélectionné. Le message d'avertissement suivant apparaît :

1. Appuyez sur pour créer le volume RAID et revenir au menu principal, ou sur pour revenir au menu CREATE VOLUME (Créer un volume RAID).

Supprimer un volume RAID

Vous ne pourrez pas restaurer les données après avoir supprimé un volume RAID. Assurez-vous d'avoir sauvegardé vos données importantes avant de supprimer un volume RAID.

Pour supprimer un volume RAID :

1. À partir du menu principal de l'utilitaire, sélectionnez 2. Delete RAID Volume (Supprimer un volume RAID) et appuyez sur. L'écran suivant apparaît :

1. Utilisez les touches directionnelles haut/bas pour sélectionner le volume RAID à supprimer, puis appuyez sur. Le message d'avertissement suivant apparaît :

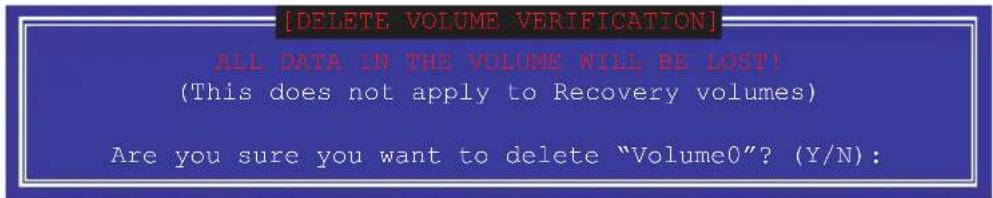

1. Appuyez sur pour supprimer le volume RAID et revenir au menu principal, ou sur pour revenir au menu DELETE VOLUME (Supprimer un volume).

Pour quitter l'utilitaire :

1. À partir du menu principal de l'utilitaire, sélectionnez 5. Exit et appuyez sur. Le message d'avertissement suivant apparaît :

[CONFIRM EXIT]

1. Appuyez sur pour quitter l'utilitaire ou sur pour revenir au menu principal.

Pour installer le pilote RAID sous windows® :

1. Lorsque vous installez le système d'exploitation, cliquez sur Load Driver (Charger le pilote) pour sélectionner le périphérique contenant le pilote RAID.
2. Insérez le périphérique de stockage USB contenant le pilote RAID dans un port USB, puis cliquez sur Browse (Parcourir).
3. Cliquez sur le nom du périphérique contenant le pilote RAID, puis allez dans Drivers (Pilotes) > RAID, et sélectionnez le pilote RAID approprié à votre système d'exploitation. Cliquez sur OK.
4. Suivez les instructions qui apparaissent à l'écran pour achever la procédure.

Pour installer un système d'exploitation Windows® UEFI sur un volume RAID, assurez-vous de charger le pilote UEFI à partir d'un lecteur de disque optique.

Rapport de la commission fédérale des communications (FCC)

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences nuisibles, et
• Cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte graphique est exigée pour assurer la conformité aux règlements de la FCC. Tout changement ou modification non expressément approuvé par le responsable de la conformité peut annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Déclaration de conformité de innovation, sciences et développement économique du canada (ISED)

Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003, RSS-210 et CAN ICES-3(B)/NMB-3(B).

Le présent appareil est conforme aux normes CNR d'Industrie Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Avertissement de l'organisme KC (corée du sud)

En accord avec le cadre réglementaire REACH (Enregistrement, Évaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm.

Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée d'une croix indique que la batterie ne doit pas être jetée avec les déchets ménagers.

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en termes de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Avertissement

Cancer et effets nocifs sur la reproduction - www.P65Warnings.ca.gov

Termes de licence google™

Copyright© 2017 Google Inc. Tous droits réservés.

Sous Licence Apache, Version 2.0 (la "Licence") ; ce fichier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur :

http://www.apache.org/licenses/LICENSE-2.0

Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués "TELS QUELS", SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites.

Consultez la Licence pour les termes spécifiques gouvernant les limitations et les autorisations de la Licence.

Français AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l'UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support

Contact en ligne http://eu-rma.asus.com/sales

Support technique

Téléphone+49-2102-5789555

Support Fax [phone]

Support en ligne http://qr.asus.com/techserv
