MODE D'EMPLOI PBSG 95 A1 PARKSIDE

Affuteur de FORETS PBSG 95 A1

FR BE

Affuteur de FORETS

Instructions d'utilisation et consignes de sécurité

Traduction du mode d'emploi d'origine

DE AT CH

Avant de suivre le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

FR/BE Instructions d'utilisation et consignes de sécurité Page 5

Utilisation conforme. Page 6 Description des pièces et éléments.. Page 6 Furniture.. 6 Données techniques. Page 7

Instructions de sécurité générales

Travailler en toute sécurité... Page 7 Instructions de sécurité spécifiques pour les affûteuses de forêts... Page 8 Accessoires/équipements d'origine. Page 9

Mise en service

Affutage des forets. 9 Remplacement de la pierre à affuter. Page 10

Garantie page 10

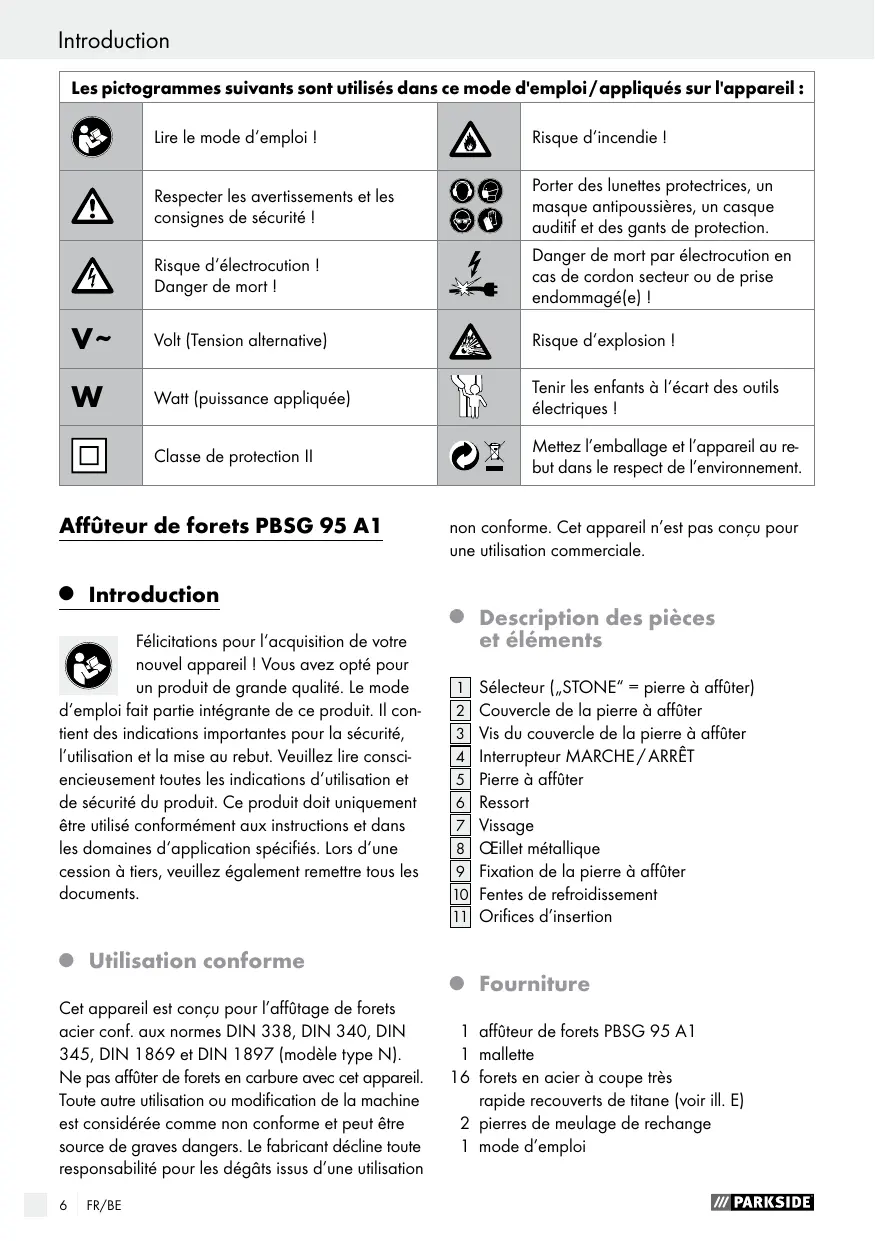

Les pictogrammes suivants sont utilisés dans ce mode d'emploi/appliqués sur l'appareil :
	Lire le mode d'emploi !		Risque d'incendie !
	Respecter les avertissements et les consignes de sécurité !		Porter des lunettes protectrices, un masque antipoussières, un casque auditif et des gants de protection.
	Risque d'électrocution !Danger de mort !		Danger de mort par électrocution en cas de cordon secteur ou de prise endommagé(e) !
V~	Volt (Tension alternative)		Risque d'explosion !
W	Watt (puissance appliquée)		Tenir les enfants à l'écart des outils électriques !
	Classe de protection II		Mettez l'emballage et l'appareil au re-but dans le respect de l'environnement.

Affuteur de forets PBSG 95 A1

Félicitations pour l'acquisition de votre nouvel appareil! Vous avez opté pour un produit de grande qualité. Le mode

d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation conforme

Cet appareil est conçu pour l'affûtage de forets acier conf. aux normes DIN 338, DIN 340, DIN 345, DIN 1869 et DIN 1897 (modèle type N). Ne pas affûter de forets en carbure avec cet appareil. Toute autre utilisation ou modification de la machine est considérée comme non conforme et peut être source de graves dangers. Le fabricant décline toute responsabilité pour les dégâts issus d'une utilisation.

non conforme. Cet appareil n'est pas conçu pour une utilisation commerciale.

Description des pièces et éléments

1 Sélecteur (, STONE^ = pierre à affûter) 2 Couvercle de la pierre à affûter 3 Vis du couvercle de la pierre à affûter 4 Interrupteur MARCHE/ARRÊT 5 Pierre à affûter 6 Ressort vissage 8 Ceillet métallique Fixation de la pierre à affûter 10 Fentes de refroidissement Orifices d'insertion

1 affuteur de forets PBSG 95 A1 1 mallette

16 forets en acier à coupe très rapide recouverts de titane (voir ill. E)

2 pierres de meulage de rechange 1 mode d'emploi

Données techniques

Dimensions: 128 × 173 × 202 ~mm (l × h × p)

Poids: 950g

Tension nominale : 230-240V~ 50Hz

Puissance nominale 95W

Régime nominal: 1350 tr./mn.

pour des Ø de forets: 3-10mm

Classe de protection: II/

Informations du bruit :

Niveau de bruit calculé avec la pondération A.

Intensité de bruit : 75,3 dB (A)

Niveau de bruit: 88,3 dB (A)

Incertitude K: 3 dB

Valeurs mesurées conformes à EN 61029.

Instructions de sécurité générales

■ ATTENTION! Les consignes de sécurité fondamentales suivantes doivent être respectées lors de l'utilisation d'outils électriques afin de prévenir les risques d'électrocution, de blessure et d'incendie. Veuillez lire toutes ces consignes avant d'utiliser l'outil électrique et les conserver soigneusement.

Travailler en toute sécurité

1. Maintenez votre zone de travail en ordre.

Une zone de travail désordonnée peut être à l'origine d'accidents.

1. Tenir compte des conditions ambiantes.

Ne pas exposer les outils électriques à la pluie.

Ne pas utiliser des outils électriques dans un environnement humide ou mouillé.

Assurer un bon éclairage de la zone de travail.

Ne pas utiliser des outils électriques dans des endroits exposés aux risques d'incendie ou d'explosion.

Protection contre les électrocutions.

Éviter tout contact avec les pièces reliées à la terre (par ex. conduites, radiateurs, joints électriques, réfrigérateurs).

1. Tenir toute autre personne à l'écart.

Ne pas laisser d'autres personnes, spécialement des enfants, toucher l'outil électrique ou le câble.

Les tenir à l'écart de votre zone de travail.

1. Ranger les outils électriques inutilisés dans un endroit sûr.

Un outil électrique inutilisé doit être rangé hors de portée des enfants dans un endroit sec, élevé ou verrouillé.

1. Ne pas forcer votre outil électrique.

Vous travaillerez en toute sécurité dans la plage de puissance prescrite.

1. Utiliser l'outil électrique adéquat.

Ne pas utiliser des machines de puissance faible pour des travaux lourds.

Ne pas utiliser cet outil électrique dans des buts autres que ceux pour lesquels il est conçu. Par exemple, ne pas utiliser une scie circulaire portable pour scier des branches d'arbre ou des bûches.

1. Porter des vêtements adaptés.

S'habiller de manière adaptée, ne pas porter de vêtements amples ou de bijoux, ils peuvent être happés par des parties en mouvement.

Si vous travaillez en plein air, il est recommandé de porter des chaussures antidérapantes.

• Porter un bonnet de protection pour maintenir les cheveux longs.

Utiliser un équipement de protection.

Porter des lunettes protectrices. Porter un casque auditif. Utiliser un masque antipoussières si vous effectuez des travaux qui occasionnent des poussières.

1. Raccordement du dispositif d'aspiration des poussières.

Si l'util est équipé de raccords pour l'aspiration des poussières, vérifier qu'ils sont correctement raccordés et utilisés.

11.

Ne pas utiliser le cable dans des buts autres que ceux pour lesquels il est conçu.

Ne jamais utiliser le cable pour débrancher la fiche électrique de la prise de courant. Protéger le cable contre la chaleur, l'huile et les arêtes vives. 12. Fixer la pièce usinée. Utiliser des dispositifs de serrage ou un etaupour fixer la pièce usinée. La pièce est ainsiplus suturement fixée qu'à la main. 13. Proscire toute position anormale. Travailler dans une position stable et veiller à toujours garder l'équilibre. 14. Entretenir l'outillage avec soin. - Conserver les outils de coupe tranchants et propres afin d'assurer un travail précis et en toute sécurité. Procedure conformément aux instructions de graissage et de changement d'outil. Vérifier périodiquement le cable d'alimentation. Contrôler régulièrement le cable de raccordement de l'outil électrique et le faire replacer par un technicien agréé s'il est endommagé. - Contrôler régulierement les câbles de rallonge et les replacer s'ils sont endommagés. Maintenir les poignées sèches, propres et exemplés d'huile ou de graisse. 15. Débrancher la fiche électrique de la prise de courant : En cas d'inutilisation de l'outil electrique, avant d'effectuer l'entretien ou le remplacement d'outils tels que lame de scie, foret, raisee. 16. Ne pas laisser de clés d'outil insérées. Avant la mise en marche, vérifier que les clés et outils de réglages sont reliés. 17. Eviter tout démarrage involontaire. Vérifier que l'interrupteur n'est pas sur MARCHE avant de brancher la fiche électrique dans la prise de courant. 18. Utiliser un cable de rallonge pour l'usage en plein-air. Uniquement utiliser des cables de rallonge homologues et certifiés pour l'usage en plein-air. 19. Étre vigilant. Être attentif à la tâche executée. Toujours procédér avec prudence lors du travail. Ne pas utiliser l'outil électrique si vous n'êtes pas concentré. 20. Contrôler si l'outil électrique est endommagé. Avant de réutiliser l'outil électriche, il faut minutieusement vérifier le fonctionnement conforme

et irréprochable des dispositifs de sécurité ou de pièces légèrement endommagées.

• Contrôler que les pièces mobiles fonctionnent parfaitement et ne se coincent pas ou si des pièces sont endommagées. Toutes les pièces doivent être montées correctement et rem èces endommagées doivent être réparés dans les règles de l'art par un atelier agréé ou remplacés, sauf si le mode d'emploi spécifie d'autres mesures. Les interrupteurs endommagés doivent être remplacés par un atelier du service après-vente. Ne pas utiliser un outil électrique dont les interrupteurs ne fonctionnent pas.
• ATTENTION!

L'usage d'équipements ou d'accessoires autres que ceux recommandés peut signifier un risque de blessures pour l'utilisateur. 22. Faire réparer votre outil électrique par un personnel qualifié. Cet outil électrique est conforme aux réglementations de sécurité en vigueur. Les réparations doivent uniquement être effectuées par un personnel qualifié et au moyen de pièces d'origine, autrement, il existe un risque d'accidents pour l'utilisateur.

Instructions de sécurité spécifiques pour les affûteuses de forets

Assurez-vous que l'appareil est bien éteint avant de brancher la prise. Débranchez toujours la prise avant le nettoyage ou la maintenance. Ceci empêche une mise en route involontaire de l'appareil. Les orifices d'aération du bloc moteur doivent toujours être dégagés. Danger par suite de surchauffe dans le cas contraire. Lors de tous travaux au niveau de l'appareil, ainsi que lors du transport et pour le rangement, mettez le commutateur MARCHE/ARRET 4 en position «0» (Arrêt) afin d'empêcher une mise en route involontaire.

RISQUE D'incendie par projection d'etincelles!

Lorsque vous once des métaux,

il y a projection d'étincelles. Veillez donc obligatoirement à ne mettre personne en danger et à ce qu'il n'y ait pas de matériaux inflammables à proximité de la zone de travail.

BLESSURES! En cas de panne de courant, ou si la prise est débranchée, éteignez immédiatement l'appareil à l'aide du commutateur MARCHÉ/ARRET. Ceci empêche une remise en route incontrolée lors de laquelle vous pourriez vous blesser.

N'utilisez pas l'appareil si le cordon secteur ou la prise secteur sont endommagés. Les meules doivent être conservées et manipulées avec précaution conformément aux instructions du fabricant. Veillez à ce que les outils d'affutage soient montés conformément aux instructions du fabricant. Contrôlez la meule avant l'utilisation; n'utilisez pas de produits cassés, ébréchés ou endommagés d'une autre manière. Veillez avant l'utilisation à ce que l'outil d'affutage soit toujours monté et fixé correctement. Faites tourner l'outil à vide pendant 30 secondes dans une position sûre, l'arrêtez immédiatement en cas de vibrations importantes ou si vous constatez des défauts. Dans ce cas, contrôlez la machine pour en déterminer la cause.

Accessoires/équipements d'origine

Uniquement utiliser les accessoires et équipements indiqués dans le mode d'emploi. L'usage d'équipements ou d'accessoires autres que ceux recommendés peut signifier un risque de blessure pour l'utilisateur.

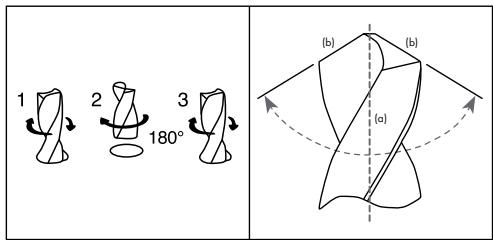

Affutage des forets

REMARQUE: Si le foret est très usé, commencer par l'affuter grossièrement sur un touret à meuler.

Entièrement abaisser la pierre à affuter. Pour cela, tourner à fond le sélecteur [1] vers DOWN . Insérer le foret dans le plus petit orifice d'insertion [11] adapté de l'affuteuse. Les tailles (Ø) exactes des orifices d'insertion [11] sont indiquées sur le couvercle (3 à 10). Pour allumer l'appareil, placer l'interrupteur MARCHE/ARRÉT en position «l». Tourner le sélecteur 1 vers UP jusqu'à ce qu'un bruit de meulage soit audible.

REMARQUE: Le sélecteur 1 permet de régler la position de la pierre de la tête d'affutage et ainsi la force de contact de la pierre contre le foret. Plus le sélecteur 1 est tourné vers UP, plus la force de contact est élevée. Veiller à ne pas trop tourner la pierre d'affutage vers le haut. Autrement, la pierre d'affutage peut toucher le boîtier.

Faites tourner le foret une dizaine de fois dans les deux sens sans forcer et rapidement, avec une légère pression, entre la butée gauche et droite (dans le cas de forets de petite taille, 5 fois). □ Ressortez le foret, tournez-le de (horizontal), et reinserez-le jusqu'à la meule. Répétez l'opération complète jusqu'à ce que les deux arêtes de coupe soient tranchantes. Effectuez l'affutage de manière à ce que l'angle entre l'arête de coupe et l'arête transversale d'un foret normal soit de. L'angle par rapport à l'axe de forage (a) des deux arêtes de coupe (b) doit être identique et de même longueur pour que le foret tourne centré (voir illustrations suivantes).

Pour éteindre l'appareil, appuyez sur le commutateur MARCHE/ARRET 4 pour le mettre en position « O »

Avertissement! RISQUE de blessure

SURES! Toujours débrancher la fiche secteur de la prise de courant avant d'effectuer des travaux sur l'appareil. Remplacer la pierre à affuter lorsqu'elle est usée ou endommagée (affutage moindre ou irrégulier, pierre cassée). Cette opération requiert l'usage d'un tournevis cruciforme.

Dévisser les quatre vis 3 du couvercle de la pierre à affuter 2 et enlever le couvercle 2, voir aussi l'ill. A. Enlever la pierre à affuter 5. Fixer la pierre à affuter 5 sur un état. Dévisser le vissage 7 tenant la pierre à affuter 5 à sa fixation 9 avec une clé à fourche de 20mm, voir ill. B.

Remarque : filetagà gauché, tourner à DROITE pour devisser!

Enlever l'oeillet métallique 8.

Monter la pierre à affuter neuve avec le chant plat vers le bas dans la fixation de pierre à affuter 9 et remonter l'oeillet métallique 8. Serrer de nouveau la pierre à affuter 5 sur un étau et desserrer le vissage 7 avec une clé à fourche de 20mm.

Remarque : filetagà gauché, tourner à gauché pour serrrer!

Veiller à positionner le ressort 6 dans l'appareil comme l'indique l'IL. D et placer la pierre à affuter dans l'appareil. Tourner la pierre à affuter jusqu'à ce qu'elle soit exactement positionnée comme l'indique l'IL. A, autrement, le couvercle de la pierre à affuter 2 ne peut pas être remonté. Remonter le couvercle de la pierre à affuter 2 et le visser avec les quatre vis 3.

Entretien et nettoyage

Mis à part le remplacement de la pierre à affuter, l'affuteuse de forets ne nécessite aucun entretien.

Nettoyez régulièrement l'appareil, immédiatement après le travail. Utilisez pour le nettoyage du boîtier un chiffon sec, en aucun cas de l'essence, des solvants ou produits nettoyants.

A! AVENTISSEMENT! N'ouvre jamais les apparèils. Ne faites effectuer toutes réparations ou tous remplacements que par le point S. A. V. ou un électricien.

Service

AVERTISSEMENT! Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil. AVERTISSEMENT! Afin d'éviter tout danger, confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S. A. V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Garantie

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie s'applique, contactez par téléphone votre interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subis par les pièces fragiles,

comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux.

La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents à l'achat doivent être notifiés dès que le produit est déballé, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.

Service France

Tel.: [phone]

e-mail: [e-mail]

IAN 72656

Service Belgique

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 72656

Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2002/96/EC relative aux appareils électriques et électroniques usés, et à son application dans les législations nationales, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage écophile.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des appareils usés.

-Déclaration de conformité/ fabricant (€)

Nous sousignés, Kompernaß GmbH, responsable du document : Monsieur Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et référentiels, et directives CE suivants :

Compatibilité électromagnétique (2004/108/EC)

Normes harmonisées appliquées

EN61029-1:2009+A11

EN55014-1:2006+A1

EN55014-2:1997+A1+A2

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

Type/Désignation de l'appareil :

Affuteur de forets PBSG 95 A1

Numéro de série : IAN 72656

Bochum, 30.04.2012

Semi Uguzlu

• Responsable qualité -

Tous droits de modifications techniques à fins d'amélioration réservés.
