BEDIENUNGSANLEITUNG PBSG 95 A1 PARKSIDE

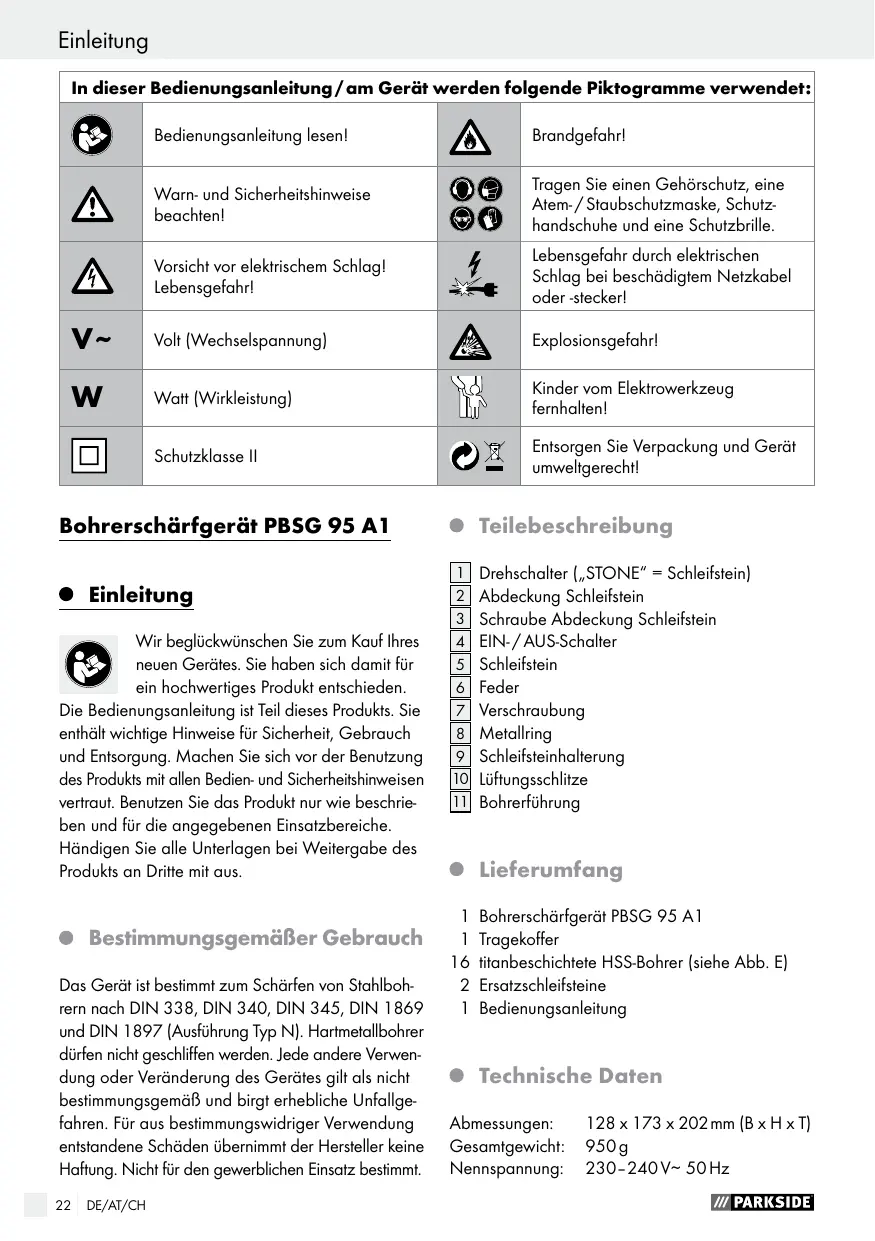

Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Brandgefahr! Warn- und Sicherheitshinweise beachten! Tragen Sie einen Gehörschutz, eine Atem- / Staubschutzmaske, Schutzhandschuhe und eine Schutzbrille. Vorsicht vor elektrischem Schlag! Lebensgefahr! Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!

Volt (Wechselspannung) Explosionsgefahr!

Watt (Wirkleistung) Kinder vom Elektrowerkzeug fernhalten! Schutzklasse II Entsorgen Sie Verpackung und Gerät umweltgerecht! Bohrerschärfgerät PBSG 95 A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt zum Schärfen von Stahlbohrern nach DIN 338, DIN 340, DIN 345, DIN 1869 und DIN 1897 (Ausführung Typ N). Hartmetallbohrer dürfen nicht geschliffen werden. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Drehschalter („STONE“ = Schleifstein) Abdeckung Schleifstein Schraube Abdeckung Schleifstein EIN- / AUS-Schalter Schleifstein Feder Verschraubung Metallring Schleifsteinhalterung Lüftungsschlitze Bohrerführung

Bohrerschärfgerät PBSG 95 A1 Tragekoffer titanbeschichtete HSS-Bohrer (siehe Abb. E) Ersatzschleifsteine Bedienungsanleitung

Technische Abmessungen: Gesamtgewicht: Nennspannung: Daten 128 x 173 x 202 mm (B x H x T) 950 g 230–240 V∼ 50 Hz Einleitung / Allgemeine Sicherheitshinweise Nennleistung: Nenndrehzahl: für Bohrer- Ø: Schutzklasse: 95 W 1350 U / min. 3–10 mm II / Geräuschinformationen: Geräuschpegel mit A-Bewertung ermittelt. Schalldruckpegel: 75,3 dB (A) Geräuschpegel: 88,3 dB (A) Unsicherheit K: 3 dB Messwerte ermittelt entsprechend EN 61029. Allgemeine Sicherheitshinweise Vorsicht! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf. Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in

Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigen Sie Umgebungsein­

flüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. Schützen Sie sich vor elektri­ schem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohre, Radiatoren, Elektroherde, Kühlgeräte).

4. Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektro­

werkzeuge sicher auf. Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht.

Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7. Benutzen Sie das richtige Elektro­

werkzeug. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8. Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden. Beim Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Benutzen Sie Schutzausrüstung. Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Verwenden Sie bei stauberzeugenden Arbeiten eine Staubmaske.

10. Schließen Sie die Staubabsaugeinrich­

tung an. Falls Anschlüsse zur Staubabsaugung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12. Sichern Sie das Werkstück.

Allgemeine Sicherheitshinweise Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.

13. Vermeiden Sie abnorme Körperhaltung.

Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

14. Pflegen Sie Ihre Werkzeuge mit Sorgfalt.

Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15. Ziehen Sie den Stecker aus der

Steckdose: Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Sägeblatt, Bohrer, Fräser.

16. Lassen Sie keine Werkzeugschlüssel

stecken. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17. Vermeiden Sie unbeaufsichtigten

Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18. Benutzen Sie Verlängerungskabel für

den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

19. Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20. Überprüfen Sie das Elektrowerkzeug

auf eventuelle Beschädigungen. Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und

DE/AT/CH bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Beding­ ungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22. Lassen Sie Ihr Elektrowerkzeug durch

eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen. erätespezifische Sicherheitshinweise für Bohrerschärfgeräte Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Netz­ stecker in die Steckdose stecken. Ziehen Sie vor Reinigung oder War­ tung immer den Netzstecker. Dies verhindert den unbeabsichtigten Start des Gerätes. Die Lüftungsöffnungen 10 der Motor­ einheit müssen immer frei sein. Andernfalls droht Gefahr durch Überhitzung. Bei Arbeiten am Gerät, sowie Trans­ port, bzw. Aufbewahrung bringen Sie den EIN- / AUS-Schalter 4 in die Posi­ tion „0“ (Aus), um unbeabsichtigtes Anlaufen zu verhindern. Allgemeine Sicherheitshinweise / Inbetriebnahme Brandgefahr durch Funkenflug! Wenn Sie Metalle schleifen entsteht Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befinden. Verletzungsgefahr! Schalten Sie das Gerät bei einem Stromausfall oder wenn der Netzstecker gezogen wird, sofort mit dem EIN- / AUS-Schalter 4 aus. Dies verhindert einen unkontrollierten Wiederanlauf, bei dem Sie sich verletzen können. Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder Netz­ stecker. Schleifsteine müssen sorgsam nach Anweisungen des Herstellers aufbe­ wahrt und gehandhabt werden. Vergewissern Sie sich, dass Schleif­ werkzeuge nach den Anweisungen des Herstellers angebracht sind. Kontrollieren Sie den Schleifstein vor seiner Verwendung. Verwenden Sie keine abgebrochenen, gesprungenen oder anderweitig beschädigten Erzeugnisse. Sorgen Sie dafür, dass ein Schleif­ werkzeug vor Gebrauch richtig angebracht und befestigt wird. Lassen Sie das Werkzeug im Leerlauf 30 Sekunden in einer sicheren Lage laufen, sofort anhalten, wenn beträchtliche Schwingungen auftreten oder wenn Mängel festgestellt werden. Wenn dieser Zustand eintritt, überprüfen Sie die Maschine, um die Ursache zu ermitteln.

Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatz­ geräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

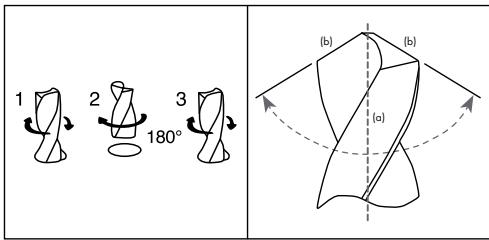

Inbetriebnahme Bohrer schleifen HINWEIS: Schleifen Sie schwer beschädigte Bohrer zuerst grob an einem Schleifbock vor. Senken Sie den Schleifstein komplett ab. Drehen Sie hierfür den Drehschalter 1 bis zum Anschlag in Richtung DOWN . Führen Sie den Bohrer in die kleinste passende Bohrerführung 11 am Bohrerschärfgerät. Die exakten Größen (Ø) der jeweiligen Bohrerführung 11 können Sie an der Beschriftung (3 bis 10) ablesen. Drücken Sie den EIN- / AUS-Schalter 4 auf Position „I“, um das Gerät einzuschalten. Drehen Sie solange den Drehschalter 1 in Richtung UP , bis Sie ein Schleifgeräusch hören. HINWEIS: Mit dem Drehschalter 1 regulieren Sie die Position des Schleifsteines im Gehäuse des Schleifkopfes und damit den Anpressdruck des Schleifsteines gegen den Bohrer. Je weiter Sie den Drehschalter 1 in Richtung UP drehen, desto mehr erhöht sich der Anpressdruck. Achten Sie darauf, dass Sie den Schleifstein nicht zu weit nach oben drehen. Andernfalls kann der Schleifstein am Gehäuse anschlagen. Drehen Sie den Bohrer bei leichtem Druck locker und schnell zwischen dem linken und dem rechten Anschlag etwa 10-mal hin und her (bei kleinen Bohrern etwa 5-mal). Ziehen Sie den Bohrer etwas heraus, drehen Sie ihn um 180° (horizontal) und führen ihn wieder bis zum Schleifstein ein. Wiederholen Sie den gesamten Vorgang gegebenenfalls, bis beide Schneiden scharf sind. Führen Sie den Anschliff so aus, dass der Winkel zwischen Schneidkante und Querschneide bei einem normalen Bohrer 130° beträgt. Beide Schneidkanten (b) müssen den gleichen Winkel zur Bohrachse (a) haben und gleich lang sein, damit der Bohrer zentrisch läuft (siehe nachfolgende Abbildungen). DE/AT/CH

Inbetriebnahme / Wartung und Reinigung / Service / Garantie (b) (b) (a)

Drücken Sie den EIN- / AUS-Schalter 4 auf Position „0“, um das Gerät auszuschalten. Schleifstein auswechseln Verletzungsgefahr! Bevor Sie Arbeiten am Gerät durchführen, ziehen Sie immer den Netzstecker aus der Steckdose. Wechseln Sie den Schleifstein aus, wenn er abgenutzt oder beschädigt ist (nachlassende, unregelmäßige Schleifleistung, gebrochener Stein). Sie benötigen für diesen Arbeitsschritt einen Kreuzschraubendreher. Schrauben Sie die vier Schrauben 3 der Abdeckung Schleifstein 2 heraus und entnehmen Sie den Abdeckung 2 , siehe auch Abb. A. Nehmen Sie den Schleifstein 5 heraus. Spannen Sie den Schleifstein 5 in einen Schraub­ stock. Lösen Sie die Verschraubung 7 , die den Schleifstein 5 an der Schleifsteinhalterung 9 hält, mit Hilfe eines 20 mm Maulschlüssels, siehe Abb. B.

HINWEIS! LINKSGEWINDE ZUM

ÖFFNEN NACH RECHTS DREHEN! Entnehmen Sie den Metallring 8 . Montieren Sie entsprechend den neuen Schleifstein mit der abgeflachten Kante nach unten an der Schleifsteinhaltung 9 und setzen Sie den Metallring 8 wieder ein. Spannen Sie den Schleifstein 5 wieder in einen Schraubstock und ziehen Sie die Verschraubung 7 mit Hilfe eines 20 mm Maulschlüssels wieder fest.

HINWEIS! LINKSGEWINDE ZUM

SCHLIESSEN NACH LINKS DREHEN! Beachten Sie, dass die Feder 6 im Gerät gemäß Abb. D eingesetzt ist und setzen Sie den Schleifstein in das Gerät ein. Drehen Sie den Schleifstein, bis dieser wieder passgenau wie

DE/AT/CH in Abb. A platziert ist, andernfalls lässt sich die Abdeckung Schleifstein 2 nicht montieren. Setzen Sie die Abdeckung Schleifstein 2 wieder auf und verschrauben Sie sie mit den vier Schrauben 3 . Wartung und Reinigung Das Bohrerschärfgerät ist abgesehen vom Wechsel der Schleifsteine wartungsfrei. Reinigen Sie das Gerät regelmäßig, direkt nach Abschluss der Arbeit. Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger. Öffnen Sie niemals die Geräte. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführen. Service Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerk­ zeugs oder seinem Kundendienst aus­ führen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Garantie Sie erhalten auf dieses Gerät 3 Jahre Ga­ rantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Garantie / Entsorgung Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Entsorgung ie Verpackung besteht aus umweltD freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. erfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro­ werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Service Deutschland Tel.: 01805772033 (0,14 EUR / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR / Min.) E-Mail: kompernass@lidl.de IAN 72656 Service Österreich Tel.: (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 72656 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 72656 DE/AT/CH

Konformitätserklärung / Hersteller Konformitätserklärung / Hersteller Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EC) EG-Niederspannungsrichtlinie (2006 / 95 / EC) Elektromagnetische Verträglichkeit (2004 / 108 / EC) angewandte harmonisierte Normen EN61029-1:2009+A11 EN55014-1:2006+A1 EN55014-2:1997+A1+A2 EN61000-3-2:2006+A1+A2 EN61000-3-3:2008 Typ / Gerätebezeichnung: Bohrerschärfgerät PBSG 95 A1 Herstellungsjahr: 04–2012 Seriennummer: IAN 72656 Bochum, 30.04.2012 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
