Producttype	Boorslijper
Merk	PARKSIDE
Model	PBSG 95 A1
Afmetingen (L × H × B)	128 × 173 × 202 mm
Gewicht	950 g
Nominale spanning	230–240 V ~ 50 Hz
Nominaal vermogen	95 W
Nominaal toerental	1350 omw/min
Geschikte boordiameters	3 tot 10 mm
Beschermingsklasse	II (dubbele isolatie)
Type slijpbare boren	HSS stalen boren (normen DIN 338, 340, 345, 1869, 1897, type N)
Inhoud van de levering	1 slijper, 1 koffer, 16 HSS-boren met titanium coating, 2 reserve slijpstenen, gebruiksaanwijzing
Geluidsniveau (intensiteit)	75,3 dB(A)
Geluidsniveau (druk)	88,3 dB(A)
Onzekerheid K	3 dB
Garantie	3 jaar
Nadienst Frankrijk	0800 919270
Nadienst België	070 270 171 (0,15 €/min)
IAN	72656
Slijpen	Steek de boor in de juiste opening, schakel de schakelaar in, draai de selector naar UP tot u het slijpgeruis hoort, draai de boor vervolgens 10 keer in beide richtingen
Onderhoud	Reinig de behuizing met een droge doek; vervang de slijpsteen (kruiskopschroevendraaier en 20 mm sleutel, linkse draad)
Veiligheidsvoorschriften	Draag een veiligheidsbril, stofmasker, gehoorbescherming, handschoenen; trek de stekker uit het stopcontact voor onderhoud; niet gebruiken in vochtige omgeving; controleer de slijpsteen voor gebruik

Veelgestelde vragen - PBSG 95 A1 PARKSIDE

Welke soorten boren kan ik slijpen met de PBSG 95 A1?

Deze slijper is ontworpen voor stalen boren conform de normen DIN 338, 340, 345, 1869 en 1897 (type N). Slijp geen hardmetalen boren.

Hoe stel ik de contactkracht van de slijpsteen in?

Gebruik de schakelaar [1] aan de bovenzijde. Draai deze naar UP om de contactkracht te verhogen, tot u een slijpgeruis hoort. Draai niet te ver om te voorkomen dat de steen de behuizing raakt.

Wat moet ik doen als de slijpsteen versleten of beschadigd is?

Koppel het apparaat eerst los van het stroomnet. Schroef de vier schroeven van het deksel van de slijpsteen los, verwijder de versleten steen en vervang deze door een nieuwe. De draad van de bevestigingsschroef is links: draai rechtsom om los te maken en linksom vast te zetten. Gebruik een steeksleutel van 20 mm.

Kan ik de slijper gebruiken voor boren met een grote diameter?

Ja, het apparaat accepteert boren met een diameter van 3 tot 10 mm. De insteekopeningen zijn van 3 tot 10 op het deksel gegradueerd.

Hoe maak ik de boorslijper schoon?

Maak de behuizing regelmatig schoon met een droge doek. Gebruik geen benzine, oplosmiddelen of reinigingsmiddelen. Verder onderhoud is niet nodig, behalve het vervangen van de slijpsteen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril, een stofmasker, een gehoorbescherming en handschoenen. Zorg voor een goed verlichte werkplek zonder brandbare materialen. Trek de stekker uit het stopcontact voor reiniging of onderhoud.

Is het apparaat gegarandeerd?

Ja, de PARKSIDE PBSG 95 A1 heeft 3 jaar garantie vanaf de aankoopdatum. Bewaar de kassabon. Bij problemen kunt u contact opnemen met de klantenservice (Frankrijk: 0800 919270, België: 070 270 171).

Wat moet ik doen bij een stroomstoring?

Zet de AAN/UIT-schakelaar onmiddellijk in stand « 0 » om een ongecontroleerde herstart te voorkomen wanneer de stroom terugkeert.

Hoe slijp ik een zeer versleten boor correct?

Als de boor erg versleten is, slijp deze dan eerst grof op een slijpmachine. Gebruik daarna de PBSG 95 A1 volgens de normale procedure: steek de boor in, schakel in, draai de selector naar UP, draai de boor vervolgens een tiental keren in beide richtingen.

Waar kan ik de volledige handleiding downloaden?

De handleiding is gratis beschikbaar op notice-facile.com of op de website van de fabrikant. U kunt ook een vertaalde versie aanvragen door uw taal en e-mailadres op te geven op de pagina van de handleiding.

GEBRUIKSAANWIJZING PBSG 95 A1 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruiksaanwijzing

GB

DRILL SHARPENING MACHINE

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Bedienings- en veiligheidsinstrumentes

Doelmatig gebruik.. 14
Onderdelenbeschrijving.. 14
Leveringsomvang.. 14
Technische gegevens.. 15

Algemene veiligheidsinstructies

Veilig werken. 15
Apparaatspecifieke veiligheidsinstructies voor slijppapparaat voor borens......... Pagenia 16
Originele toebehoren/-extra apparaten.. 17

Ingebruikname

Boor slijpen.. 17
Slijpsteen verrangen.. 18

Onderhoud en reiniging. 18

Service

Garantie.. 18

Afvoer . 19

Conformiteitsverklaring/Producent

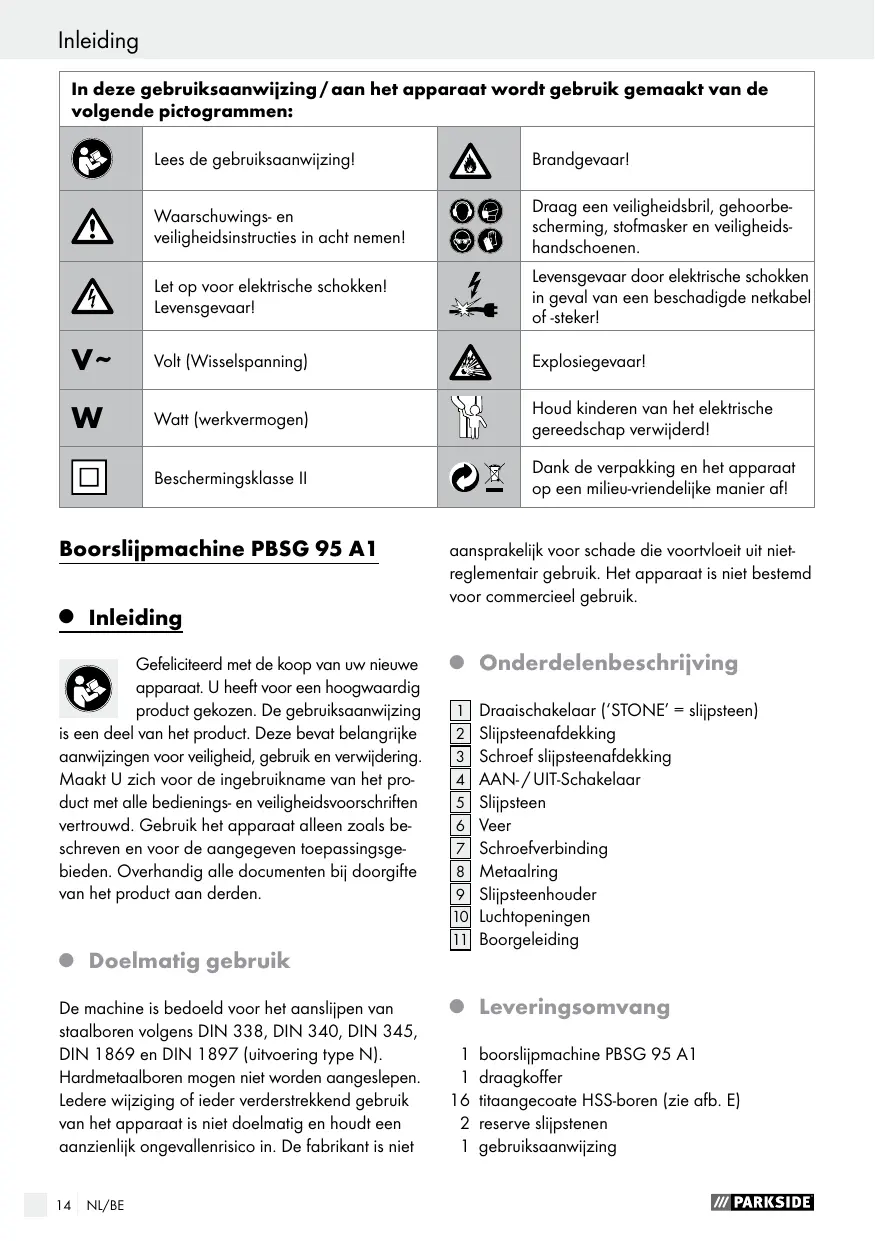

In denen gebruiksaanwijzing / aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de gebruiksaanwijzing!		Brandgevaar!
	Waarschuwings- eneiligheidsinstrumenties in ache nemen!		Draag eeneiligheidsbril, gehoorbescherming, stofmasker eneiligheids-handschoenen.
	Let op voor elektrische schokken!Levensgevaar!		Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!
V~	Volt (Wisselspanning)		Explosiegevaar!
W	Watt (werkvermögen)		Houd kinderen van het elektrische gereedschap verwijderd!
	Beschermingsklasse II		Dank de verpakking en het apparaat op een milieu-vriendelijk manier af!

Boorslijpmachine PBSG 95 A1

Inleiding

Gefeliciteerd met de koop van uw nieuwe apparaat. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing

is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veilgheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik

De machine is bedoeld voor het aanslijpen van staalboren volgens DIN 338, DIN 340, DIN 345, DIN 1869 en DIN 1897 (uitvoering type N). Hardmetaalboren mogen Niet worden aangeslepen. Ledere wijziging of ieder verderstrekkend gebruik van het apparaat is Niet doelmatig en houdt een aanzienlijk ongevallensrisico in. De fabrikant is Niet

aansprakelijk voor schade die voortvloeit uit Nietreglementair gebruik. Het apparaat is Niet bestemd voor commercieel gebruik.

Onderdelenbeschrijving

Draaischakelaar (^ STONE^ = slijpsteen)
Slijpesteenofdekking
3 Schroef slijpsteenafdekking
AAN-/UIT-Schakelaar
Slijsteen
6 Veer
7 Schroefverbinding
Metaalring
9 Slijpsteenhouser
10 Luchtopeningen
[11] Boergeleiding

Leveringsomvang

1 boorslijpmachine PBSG 95 A1
1 draagkoffer

16 titaangecoate HSS-boren (zie afb. E)

2 reserve slijpstenen
1 gebruiksaanwijzing

voor boren 3-10mm

Geluidsniveau met A-meting berekend.

Geluidsdrukniveau: 75,3dB(A)

Geluidsniveau: 88,3 dB (A)

Onzekerheid K: 3 dB

Meetwaarden berekend conform EN 61029.

Algemene veiligheidsinstructies

VOORZICHTIG! Bij het gebruik van elektrische gereedschappen dient u de volgende principiele verligheidsmaatregelen in acht te nemen ter vermijding van elektrische schokken, letsel- en brandgevaar. Lees alle instructies door voordat u het apparaat gebruikt enbewaar de verligheidsinstructies goed.

Veilig werken

1. Houd het werkbereik steeds schoon.
   Een Niet opgeruimd werkbereik kan tot oncevallen leiden.
2. Neem de omgevingsvoorwaarden inRCT.
   Stel de elektrische gereedschappen nicht bloot aan regen.
   Gebruik de elektrische gereedschappen nicht in een vochtige of native omgeving.
   Zorg voor een goede ventilatie van het werkbereik.
   Gebruik het elektrische gereedschap nicht in bereiken waar brand- of explosiegevaar bestaat.

3.

Vermijd lichaamscontact met geaarde onderdelen (bijv. buizen, radiators, elektrische fornuizen, koelapparaten).
4. Houd andere Personen verwijderd.

Voorkom dat andere Personen en in het bijzonder kinderen noch het elektrische gereedschap noch deraken. Houd ze van het werkbereik I.

1. Bewaar elektrische gereedschappen op een veilige plek wanner u ze nicht gebruikt.

Bewaar Niet-gebruekte gereedschappen op een droge, hooggelegen of afgesloten plaatsbuiten de reikwijdte van kinderen.

1. Overbelast uw elektrische gereed-schap Niet.

Uwerktbeter enveiligeringin hetvermelde vermogensbereik.

1. Gebruik het juiste elektrische gereedschap.

Gebruik geén zwakke machines voor zware werkzaamheden.
Gebruik het elektrische gereedschap allén voor de beschreven doeleinden. Gebruik bijv. geen handcirkelzaag om boomtakken of houtblokken te snijden.

1. Draag geschikte werkkleding.

Draag geen wijde kleding of sieraden -dez e zouden door bewegende onderdelen worden ingetrokken.
Bij werkzaamheden in de open lucht adviseren wij, slipvast schoeisel te dragen.
Draag een haarnet bij langere haren.

Draag geschikte veiligheids-kleding.

Draag een veiligheidsbril.
Draag een gehoorbescherming.
Draag een stofmasker bij stoffige werkzaamheden.

1. Sluit de stofafzuginrichting aan.

Indien aansluitingen voor de stofafzuiiging voorhanden zijn, dient u uzelf ervan te overtui-gen dat deze aangesloten zijn en correct worden gebruikt.

Gebruik de kabel Niet om de steker UIT de contactdoos te trekken. Bescherm de kabel gegen但它, olie en scherpe randen.
12. Beveilig het gereedschap.
Gebruik de spaninrichting of een bankschoef om het werkstuk vast te zetten. Het worden daar in veiligiger gezogen dan in uw hand.
13. Vermijd een abnormale lichaamshouding.
Zorg altijd voor een veilige stand en houd te allenlijke het evenwicht.
14. Onderhoud uw gereedschappen zorgvuldig.
Houd snijgereedschappen scherp en schoon om beter en veiliger te konnen werken.
Volg de aanwijzingen voor de smering en de verwanging van de gereedschappen op.
- Controller de aansluitleiding van het elektrische gereedschap regelmatig op schade en LAST deze in geval van schade verrangen door een erkende vakman.
- Controller de verlngkabels regelmatig en verrang deze wanner ze beschadigd+zijn.
Houd de handgrepen droog, schoon en vrij van olie en vet.

1. Trek de steker uit de contactdoos.

Wanner u het elektrische gereedschap Niet gebruikt, vór onderhoudswerkzaamheden en bij het verrangen van gereedschap zoals bijv. zaagblad, boor of frees dient u de stroomtoevoer maar het gereedschap te onderbreken.
16. Laat geen gereedschapssleutel steken.
- Controller vór het inschaken van het gereedschap of alle sleutels en instelgereedschappen verwijderd+zijn.
17. Vermijd dat het gereedschap abusievelijk en zonder toezicht kan starten.
Waarborg dat de schakelaar uitgeschakeld is bij het aansluiten van de steker op de contactdoos.
18. Gebruik verlengkabels voor het gebruik buitenshuis.
Gebruik in de open lucht alleén waarvoort bestemde en dievenovereenkomstig gekenmerkte verlangkabels.
19. Wees steeds waakzaam.

Let op wat u doet. Ga met overleg te werk. Gebruik het elektrische gereedschap nicht wanneru ongeconcentreerd bent.
20. Controller het elektrische gereedschap op eventuele schade.
Vór het verdere gebruik van het elektrische gereedschap dienen veiligheidsnrichtingen of Licht beschadigde onderdelen zorgvuldig op optimale en doelmatige functie te worden onderzoucht.
- Controller of bewegende onderdelen optimaal functioneren en Niet klemmen en of onderdelen beschadigd zich. Alle onderdelen要去en cor-rect gemonteerd zich en aan alle voorwaarden voldoen om het optimale bedrijf van het elektrische gereedschap te waarborgen.
Beschadigde veiligheidsvoorzieningen en onderdelen要去en, indien niets anders in de gebruiksaanwijzing vermeld staat, deskundig gerepareerd of verrangen worden door een erkende vakmonteur.
Beschadigde schakelaars要去en door de technische Dienst worden verrangen.
Gebruik geén elektrische gereedschappen waar bij de schakelaar Niet in- en uitgeschakeld kan worden.

1. VOORZICHTIG!

Het gebruik van andere gereedschappen en toebehoren kan tot letsel leiden.
22. Laat uw elektrische gereedschap repareren door een elektromonteur.
Dit elektrische gereedschap voldoet aan de van toepassing zijnde veiligheidsbepalingen. Reparaties mogen allén worden uitgevoerd door een elektromonteur met gebruik van origi nele onderdelen; in het andere geval bestaat gevaar voor ongevallen.

Apparaatspecifiekeveiligheidsinstructies voorslijpapparaat voor borens

Waarborg alkijd dat het apparaat uit geschakeld is voordat u de netsteker in de contactdos steekt.
Trek vór reinigings- of onderhoudswerkzaamheden.altijd eerst de

netstekeruitdecontactdoos.Hierdoor voorkomtu dat het apparaat abusievelijk ingeschakeldwordt.

De ventilatieopeningen 10 van de motorenheid要去en altijd vrij়. In het andere geval dreigt gevaar door oververhitting.
Bij werkzaamheden aan de machine, zoals bijv. transport of opslag, zet u de AAN-/UIT-Schakelaar 4 op "0" (uit) om ongewild starten te voorkomen.

BRANDGEVAAR DOOR WEGSPRINGENDE VONKEN!

Wanneru metaal slijpt,ontstaat

een vondenregen. Let waar altijd op dat geén Personen in gevaar worden gebracht en geen brandbare materialen in de buurt van het werkbereik zijn opgeslagen.

LETSEL! Schakel de machine in geval van een stroomuival of wonneer de netsteker uit de contactdoos getrokken worden, onmiddelijk uit via de AAN-/UIT-Schakelaar 4. Hierdoor voorkomt u gevaar voor letsel door oncegcontroleerd inschakelen van het apparatus.

Gebruik het apparaat Niet wonneer de netkabel of de netsteker beschadigd is.
Slijpstenen moeten goed en overeenkomstig de aanwijzingen van de fabrikant bewaard en behandeld worden.
Waarborg dat slijpgereedschappen volgens de aanwijzingen van de fabrikant zijn gemonteerd.
- Controller de slijpsteen vór gebruik; gebruik geen afgebrozen, gesprongen of op andere wijze beschadigde producten.
Waarborg dat een slijpgereedschap voor het gebruik goed aangebracht en bevestigd worden. Laat het gereedschap in nullast 30 seconden in een veilige positie lopen en zet direct stil wanner aanzienlijke trillingen optreden of gebreken worden vastgesteld. Wanner deze toestand optreedt, controleert u de machine om de ooorzaak vast te stellen.

Originele toebehoren/-extra apparaten

Gebruik alleén toebehoren en hulp-gereedschappen/-apparaten die in deze handleiding vermeld staan. Het gebruik van andere dan in deze handleiding aanbevolen hulpgereedschappen of ander toebehoren kan gevaar voor letsel vormen.

Ingebruikname

BoorSlijpen

OPMERKING: slijp zwaar beschadigde boren eerst groof voor op een slijpblok.

Stuur de slijpsteen helemaal omlaag. Draai hiervoorde draaischakelaar 1 tot aan de aanslag in de richting DOWN
Steek de boor in de kleinst passende boorgeleiding [11] aan de boorslijpmachine. De exactematen (Ø) van de betreffende boergeleiding [11]kunt u aan het opschrift (3 tot 10) aflezen.
Zet de AAN-/UIT-Schakelaar 4 op "I" om de machine in te schakelen.
Draai de draaischakelaar [1] in de richting UP ▲ totdat u een slijpgeluid hoort.

OPMERKING: met behulp van de draaischakelaar regelt u de positie van de slijpsteen in de behuizing van de slijkop en zo de aanpersdruk van de steen tegen de boor. Hoe verder u de draaischakelaar in de richting UP draait, hoe meer de aanpersdruk stijgt. Let op dat u de slijpsteen Niet te ver maar boven draait. In het andere geval kan de slijpsteen gegen de behuizing slaan.

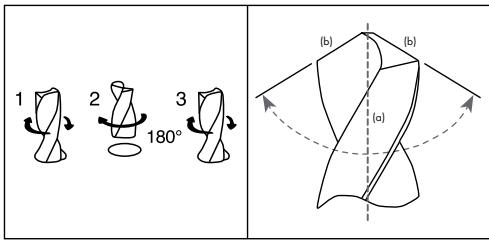

Draai de boor bij lichte druk vlot en snel:tussen de linker- en de rechteraanslag ongeveer 10 keer heen en weer (bijkleine boren ongeveer 5keer).
Trek de boor eruit, draai hem 180^ (horizontal) en steek hem waar tot aan de slijpsteen in de slijppapparaat voor boren.
Herhaal het complete proces zo nodig totdat\ beide sneden scherp zich. Voer de slijping zo-daniguit dat de hoekussen de snijkant en de\ dwarssnede bij een normale boor 130^ be

draagt. Beide snijkanten (b)要去endezelfde hoek ten opzichte van de booras (a) hebben en even lang zich, zodat de boor centrisch draait (zie volgende afbeeldingen).

Zet de AAN-/UIT-Schakelaar 4 op "O" om de machine uit te schakelen.

Slijpsteen verrangen

LETSEL! Trek alsijid eerst de steker uit de contactdoos voordat u werkzaamheden aan de machine uitvoert. Vervang de slijpsteen als deze versleten of beschadigd is (afnemende, onregelmatte slepprestatie, gebroken steen). Voor deze werkstap hebt u een kruskopschroevendraaier nodig.

Schroef de vier schroeven 3 van de slijpsteen afdekking 2 eruit en verwijder de afdekking 2, die ook afb. A.
Verwijlder de slijpsteen 5.
Span de slijpsteen [5] in een bankschoef. Draai de schroefverbinding [7] die de slijp-steen [5] gegen de slijpsteenhouser [9] houdt, los met behulp van een beksleutel maat 20mm - sie afb. B.

OPMERKING! DRAAI LINKSE SCHROEF-DRADEN NAAR RECHTS OM DEZE TE OPENEN!

Verwijder de metaalring 8

Monteer de nouvelle slijpsteen dienovereenkomstig met de vlakke ziche maar beneden gegen deslijpsteenhouser enplaats de metaalring weer terug.
Span de lijpsteen ⑤ weer in een bankschroef en draai de schroefverbinding ⑦ weer vast met behulp van een beksleutel maar 20 mm.

OPMERKING! DRAAI LINKSE SCHROEFRADEN NAAR LINKS OM DEZE TE SLUITEN!

Let op dat de veer 6 in de machine geplaatst is overeenkomstig afb. D en plaats de slijpsteen in de machine. Draai de slijpsteen totdat hij wee exact zo geplaatst is als op afb. A is weergegeven; in het andere geval kan de slijpsteenafdekking 2 nicht worden gemonteerd.
Plaats de slijpsteenafdekking [2] weer terug en bevestig deze met de vier schroeven [3].

- Onderhoud en reiniging

De boorslijpmachine is onderhoudsvrij, afgezien van de verranging van de slijpstenen.

Reinig het apparaat regelmatig, direct na beeing van de werkzaamheden.
Gebruik voor de reiniging van de behuizing een droge doek en in geén geval benzine, oplos- of reinigingsmiddelen.

WAARSCHUWING! Open het apparaat nooit. Laat reparaties of verrangingen alleén uitvoeren door het servicepunt of door een elektromonteur.

Service

WAARSCHUWING! Laat uw apparatu- ten door het servicepunt of een gekwalificeerd vakpersoneel en alleén met originele onderdelen repareren. Op\ deze wijze worden gewaarborgd dat de\ veiligheid van het apparaat behouden blijft.
A WAARSCHUWING! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparatusat of door diens technische Dienst repareren.

Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

- Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat

is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt makeen op garantie, neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal- of fabrica-gefouten,chainsiernietvoor transportschade,of Voor onderdelen die aan slijtage onderhevig zich,of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijsmatige doel-einden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die nicht door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie Niet beperkt.

De garantipeiode worden Niet verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglichk reeds bij de aankoop aanwezig zich,要去en direct na het uitpakken worden gemeld,ui terlijk darüber tweeragen na de dag van aankoop. Na verwijken van de garantipeiode要去en alle voorkomende reparaties vergoed worden.

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

e-mail: [e-mail]

IAN 72656

BE

Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 72656

- Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Voer elektronische gereedschappen nicht af via het huisafval!

Conform de Europese richtlijn 2002/96/EC betreffende afgedankte elektrische en elektronische apparatus en de omzetting waarvan maar nationaalrecht要去en oude elektrische gereedschappen seperaat worden ingezameld en op milieuvriendelijk wijze worden gerecycled.

Uw gemeentelijke milieudienst kan u informatiegeven over de afvalverwijdering van uitgediende apparaten.

Conformiteitsverklaring/Producent

Wij, Komperna GmbH, documentverantwoordelijke person: de heer Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documents en EG-richlijnen:

Machinerichtlijn (2006/42/EC)

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische verdraagzaamheid (2004/108/EC)

Toegepaste, geharmoniseerde normen

EN61029-1:2009+A11

EN55014-1:2006+A1

EN55014-2:1997+A1+A2

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

Type/Benaming:

Boorslijpmachine PBSG 95 A1

Date of manufacture (DOM): 04-2012
Serienummer: IAN 72656

Bochum, 30.04.2012

Semi Uguzlu

Kwaliteitsmanager

Technische wijzigingen binnen het kader van de verderontwikkeling�oorbehonden.

Einleitung
